新能源汽车驱动电机三相电流波形诊断培训：相位、幅值与绝缘复核

新能源车出现驱动无力、加速抖动、再生制动不连续或电驱报码时，诊断仪给出的故障码只能告诉技师“控制系统发现了异常”，不能直接证明驱动电机绕组或逆变器已经损坏。用三把高电流钳同步观察电机三相电流，可以在不拆开高压回路的前提下比较各相负载、相位关系和平滑度，为后续绝缘与绕组电阻检查建立方向。

资料定位与适用范围

• 原资料确认的事实：Pico Technology的Motor winding current phasing引导测试用于评估可安全接近的高压三相电机相电流，观察绕组和控制信号健康；测试覆盖加速驱动与减速能量回收工况。
• 基于原理的维修解读：同一稳定负载下，三相波形的幅值与形态应具有高度一致性。持续存在的相间差异，可能来自绕组、绝缘、相线、逆变器驱动或位置反馈等环节。
• 需要实车核实：电机类型、逆变器策略、混动结构、相位关系、允许测试工况和接入位置均会随车型变化，必须先查本车最新厂家资料。

三相电流如何形成诊断信息

逆变器通过高速开关器件按顺序控制三相绕组电流，使定子磁场始终相对转子保持产生扭矩所需的位置。转子位置通常由旋变、编码器或其他策略提供。电流钳看到的不是一条理想教科书正弦线，高频开关会在波形边缘留下细小纹理；这类纹理本身不等于故障。

原资料说明，很多电机的三相关系通常相隔120°，但部分混合动力电机可能出现60°等其他关系。因此不能看到“不是120°”就下结论。先确认车型结构、控制状态、转速和负载，再用同车三相相对比较或同配置已知良好波形作为参照。

高压安全与停止条件

本测试涉及高压电驱系统，只能由持有相应资质、接受过车型专项培训的专业人员执行。电流钳只能夹在厂家认可、绝缘与屏蔽保持完整且可安全接近的相线上，或使用厂家批准并验证的专用转接装置。若相线不可安全接近、屏蔽已破坏、连接不完整，或厂家资料不允许在线测试，必须停止，不得为了获得波形拆开带电高压连接器。

• 确认作业区隔离、个人防护、设备额定等级和车辆状态符合厂家要求。
• 三把电流钳使用相同量程并正确归零，方向标记保持一致，线缆固定并远离运动、挤压和高温区域。
• 需要道路采集时，由驾驶员专注驾驶、乘员操作设备；设备与线缆必须可靠固定，并遵守当地法规和厂家道路测试要求。
• 出现高压绝缘报警、异味、异常温升、撞击损伤或线缆固定失效时，立即结束测试并按应急流程处理。

采集与比较流程

先记录车辆身份、故障现象、当前报码和高压系统状态，再把三把高电流钳分别夹到三相线上。启动采集后，在厂家允许的受控条件下完成平稳驱动、适度加速和减速再生，保证每段比较都来自相同时间窗口。若不能安全道路测试，可按厂家指定的工位模式或试验台条件执行，不能自行创造危险负载。

分析时先检查电流钳方向、零位、量程和是否饱和，然后比较三相峰值、均方根趋势、波形平滑度、相位次序，以及驱动电流转为再生电流时三相是否同步变化。短暂差异要结合扭矩指令、转速、路况和控制模式解释；只有在重复、同工况采集中稳定出现的差异，才值得进入下一层检查。

异常波形不等于直接换电机

某一相幅值偏低或形态粗糙，首先排除电流钳装反、偏置、量程不同、夹口未闭合、相线选错和负载不一致。确认采集有效后，再把异常与故障码冻结帧、逆变器温度、直流母线状态、旋变/编码器信号及机械阻力联系起来。单独一张截图不能区分电机绕组、相线连接和逆变器功率级。

原资料建议：若稳定负载下三相幅值或平滑度确有差异，应先按厂家程序将车辆安全下电，再检查各相回路对电机壳体的绝缘，并以适用的毫欧级设备核对绕组电阻是否符合厂家规范。若绕组和绝缘均合格，诊断重点才转向逆变器控制侧。所有下电、等待、验电、接地与复电步骤均以本车最新维修资料为准。

复核验收

• 维修前后使用相同量程、钳表方向、车辆状态和可重复负载采集，避免“条件变化”被误当成改善。
• 三相幅值、形态和相位关系与本车技术资料一致，加速与再生切换连续，无重复异常。
• 绝缘、绕组电阻及相关连接项目按厂家标准合格，所有高压防护、屏蔽和固定件恢复。
• 清除报码后完成规定驾驶循环或功能测试，确认故障不再出现，并把波形、测试条件和测量结果留入工单。

肖师傅培训提示

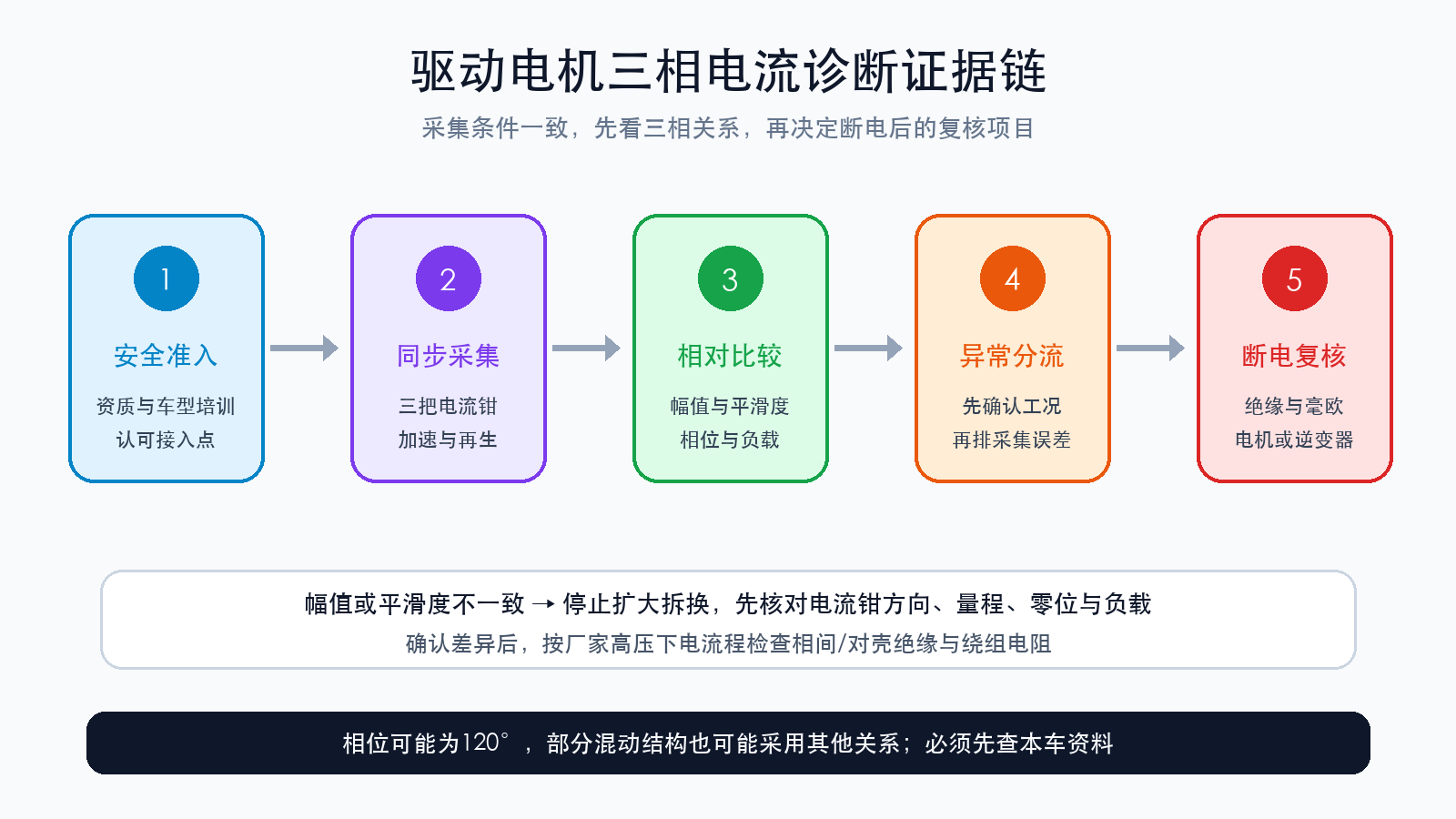

让学员先做“波形可信度审查”，再做故障判断：钳表是否同型同档、方向是否一致、三条曲线是否来自同一时刻、车辆负载是否稳定。训练目标不是背诵120°，而是建立安全接入—同步采集—相对比较—断电复核—整车验收的证据链。任何跨越安全准入、只凭一相波形就建议换件的结论，都应退回重做。
