PicoScope 排气压力脉冲诊断培训：波形均匀性、周期异常与机械复核

发动机怠速抖动、动力不足、排气节奏异常或失火反复出现时，技师常在点火、喷油和缸压之间来回排查。排气压力脉冲测试提供了一条无拆检筛查路径：把尾管处连续排出的气体压力变化记录成波形，观察各循环是否保持相近的形状与节奏，再决定是否需要进入配气、压缩、进排气限制或燃烧系统的定向复核。

资料定位与适用边界

• 原资料确认：Pico Technology 的WPS500X引导测试分别覆盖怠速运行和受控起动工况，目的都是评估排气压力，并通过多个循环寻找稳定模式与周期异常。
• 维修解读：排气脉冲是各缸泵气、燃烧和排气路径共同作用的结果，适合作为“哪个方向值得继续查”的筛查证据。
• 需要实车核实：涡轮、EGR、三元催化器、颗粒捕集器、SCR、排气管长度和消声结构都会改变脉冲幅值及相位，不能把某一参考波形直接当成所有车型的合格模板。

两种采集工况怎么选

怠速采集适合观察发动机实际运行时的重复模式，但燃烧、点火、喷油和怠速控制也会影响波形。Pico官方示例使用充满电并完成自检的WPS500X，选择Range 3，将排气探头接入尾管后在稳定怠速下记录。这里的量程是该引导测试的示例配置，实际仍需根据传感器说明、车型和测量结果确认。

受控起动采集可减少燃烧对波形的干扰。官方流程要求先正确停用喷油与点火系统，再起动约5秒取得数据。停用方式必须以对应车辆维修资料为准，尤其要防止未燃燃油进入排气后处理系统；不得通过随意拔插控制单元、短接线路或制造新故障来代替正规停用。

施工前安全与变量控制

排气尾管、涡轮和附近部件可能高温，发动机运行时还有皮带、风扇等旋转风险。应由专业人员在通风良好的工位操作，车辆可靠驻车，传感器导管和示波器线束远离热源、旋转件与行驶路径；不得在封闭空间长时间运行发动机。若增加点火同步信号，只能使用额定用途正确、绝缘完好的非接触附件，接线前关闭点火并防止意外起动。

记录冷却液温度、转速、故障码、失火计数、负载和排气系统状态。同一次比较必须尽量保持工况、探头深度、量程、软管布置和采样时间一致，并等待冷凝水或初始气流扰动减弱后再判断。

读波形：先看均匀性，再看周期异常

内燃机可视为气泵。Pico官方资料指出，每次排气行程都会形成一个压力峰；典型四缸四冲程发动机相邻排气峰约相隔180°曲轴转角。这个关系用于理解事件节奏，不代表所有发动机都有相同的峰高、峰宽或细节。

诊断重点是同一稳定工况下是否出现可重复的周期差异。整体幅值偏低可能与总体容积效率下降、进气或排气受限有关；反复落在同一循环位置的异常，可能把检查方向引向凸轮轮廓、气门开启或密封、活塞窜气、缸垫、压缩、点火或喷油。但这些都是候选原因，不是由波形直接宣判损坏的配件。

同步定位时为什么会“对不齐”

需要识别具体气缸时，可增加厂家允许的点火、喷油或曲轴参考信号，再按点火顺序标注循环。必须考虑两个偏移：点火通常发生在压缩上止点之前，压力脉冲从排气门传播到尾管也需要时间。排气系统越长、消声与后处理越复杂，尾管波形相对参考信号的延迟越明显。不要把尾管峰值与点火边沿机械对齐后就认定缸号。

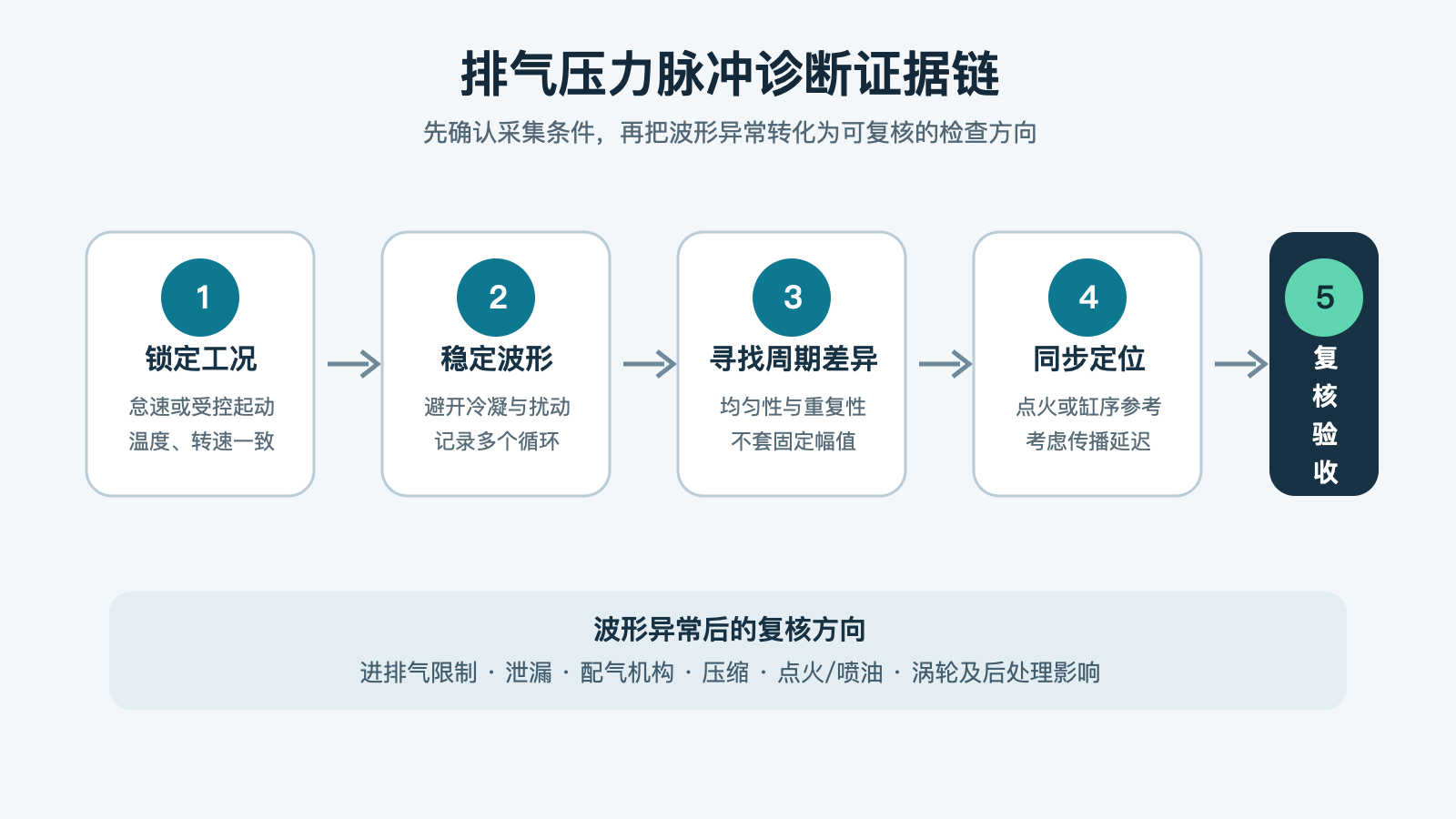

从异常到维修结论的复核路径

• 先排除采集误差：复查传感器状态、量程、软管漏气、探头位置、冷凝水和工况波动。
• 再做同车比较：记录多个循环，必要时在受控起动与怠速两种条件下交叉观察。
• 进入定向测量：结合相对或绝对压缩、泄漏测试、进气真空、配气正时、点火与喷油数据、排气背压及烟雾检漏。
• 考虑系统耦合：涡轮、EGR、催化器和颗粒捕集器可能改变整体形态，报码和实际值应一起核对。

复核验收

维修后在相同温度、转速、量程和探头位置重新采集，确认原周期异常是否消失；同时复查失火计数、相关实际值、尾气泄漏、异响和路试工况。若波形改善但客户症状仍在，应继续回到点火、喷油、机械和控制策略证据链，不得把“波形更整齐”当作唯一交车标准。

肖师傅培训提示

让学员先回答三个问题：采集条件是否稳定、异常是否按周期重复、另一个独立测量是否支持同一方向。排气压力波形最有价值的用途，是缩小检查范围；它不是替代缸压、泄漏、正时和燃烧分析的快捷判决书。

资料来源

Pico Technology官方公开汽车引导测试《Exhaust pressure (running)》《Exhaust pressure (cranking)》及《Pressure transducers》目录（页面版本2.23.0），核对测试目的、采集流程、波形周期、容积效率及系统影响边界。访问日期：2026-08-20。正文为中文原创归纳，两张图片由本任务原创制作，不转载官方波形或网页截图，不提供原始资料下载。
