PicoScope COP 点火线圈初级诊断培训：闭合时间、电流爬升与控制边界

单缸失火、加速迟疑或热车抖动出现时，点火线圈常常最先被怀疑。但故障码只说明燃烧结果异常，并不直接证明线圈损坏。COP（Coil-On-Plug，独立点火线圈）初级电压和电流波形能把控制单元是否下达指令、线圈是否正常充磁、驱动级是否可靠分开观察，是换件前建立证据的重要方法。

本文针对常见电感式汽油机点火系统。不同车辆可能采用控制单元外置开关、线圈内部功率驱动、独立供电或共用供电；针脚定义、峰值电流、闭合时间和保护策略都不相同。未按电路图确认驱动方式前，不得把探头接到疑似控制线上。

先区分资料事实、维修解读与实车结论

• 原资料确认：点火线圈初级电流建立磁场，快速切断后磁场塌陷，在次级感应出点火所需高压；通电阶段称为闭合期，峰值电流和闭合时间是初级控制的关键观察量。
• 维修解读：电流爬升反映初级回路电阻、电感、供电与驱动控制的共同结果；多个线圈在相同工况下的形状差异通常比孤立的单一数值更有诊断意义。
• 实车结论：某条曲线是否超差、是否应更换线圈，必须结合厂家规定、同型缸对比、供电搭铁、触发信号以及火花塞和机械状态确认。

闭合、电流爬升和截止分别代表什么

驱动级接通初级回路后，电流不会瞬间达到峰值，而是受线圈电感限制逐步上升，磁场随之储能。控制单元依据电压、转速和负载管理闭合时间，使线圈在下一次点火前获得足够能量，同时避免过长通电导致过热。官方资料明确要求以对应车辆厂家信息确定规格，因此本文不提供跨车型“合格安培数”或固定毫秒值。

驱动级截止时，初级电流快速归零，磁场塌陷并在初级侧形成高压尖峰，同时在次级侧产生点火高压。外置驱动系统可直接观察初级开关电压；内置驱动COP通常更适合同时观察低压触发、供电、搭铁和初级电流。两类线圈的接线与波形不能互套。

工具、安全和施工前条件

• 先保存整车故障码、冻结帧、失火计数和故障发生条件，确认蓄电池及充电电压稳定。
• 依据厂家电路图识别供电、搭铁、触发与外置开关回路；不凭线色、插头位置或网络图片猜测。
• 测电流时优先使用已调零、带宽和量程合适的低电流钳；测初级开关电压必须使用额定值足够的衰减器、探头和示波器设置。
• 点火系统存在高压感应和截止尖峰。禁止用普通表笔接触次级输出，禁止运行中徒手拔插线圈；远离皮带、风扇和高温部件，并遵守厂家安全规范。

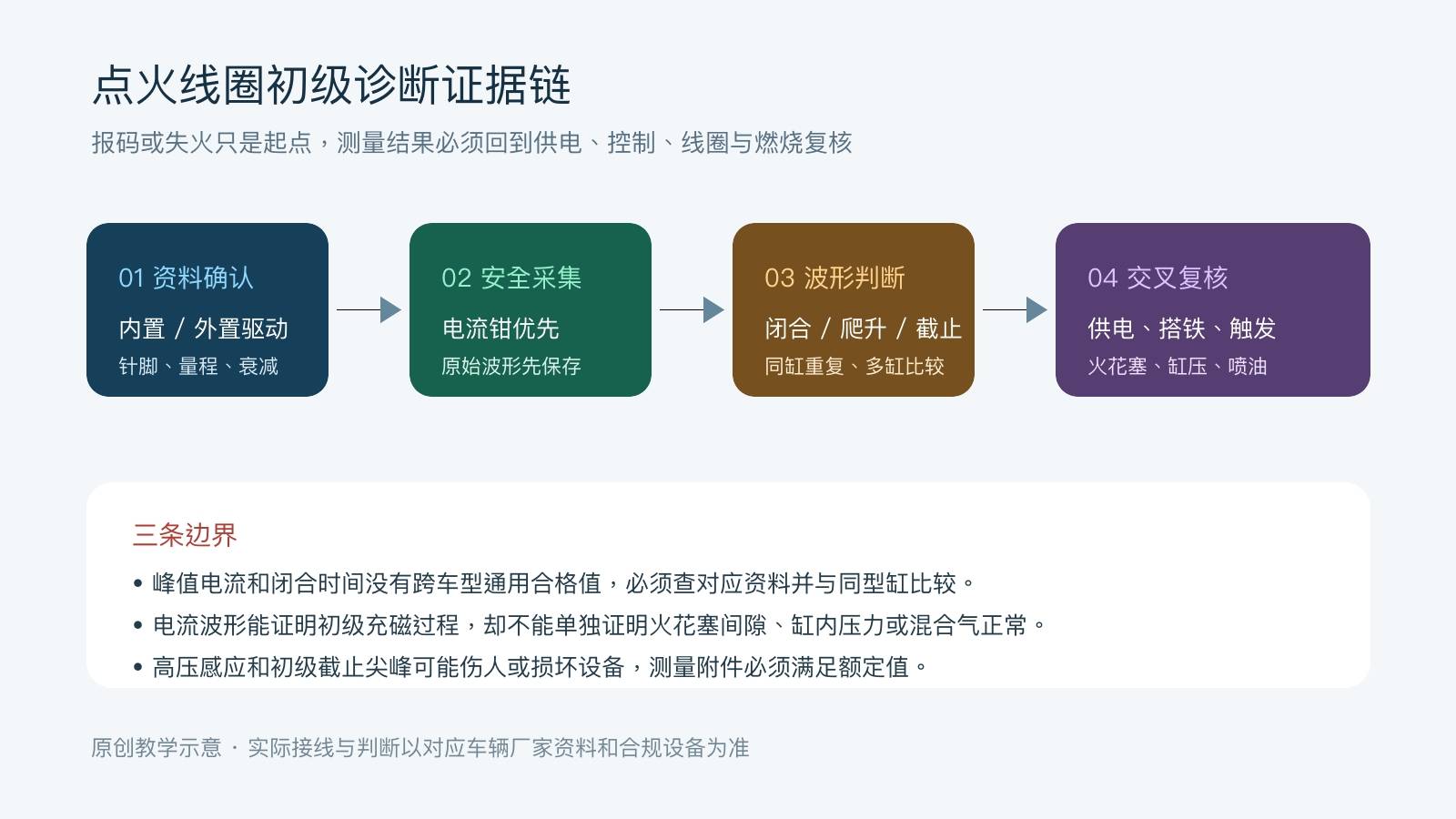

标准化采集流程

第一步，在发动机关闭时完成接线。电流钳夹住厂家资料允许测量的单缸供电线或可识别的共用供电线，确认方向、调零和量程；若观察外置开关电压，探头接入已确认的初级开关端并设置正确衰减倍率。

第二步，先在怠速保存足够长的原始波形，再按安全方式复现冷车、热车或负载条件。记录采样率、时基、量程、发动机转速和电源电压，避免自动量程变化让修前修后失去可比性。

第三步，观察每次充磁是否都有稳定起点、平滑爬升、合理峰值和干净截止；再比较同一线圈连续事件与其他同型缸。缓慢或偏低的爬升可能与供电不足、回路高阻、线圈参数或驱动限流有关；异常陡峭或过早平台化也需要结合厂家策略判断，不能仅凭外形直接定件。

关键判断点与常见误区

• 有触发不等于有正常充磁。内置驱动线圈即使收到控制信号，供电、搭铁、内部功率级或线圈绕组仍可能异常。
• 有正常初级电流不等于燃烧正常。火花塞间隙、绝缘泄漏、缸压、喷油和混合气问题仍可导致失火。
• 单次尖峰不等于确定故障。先排除探头接触、接地回路、电流钳漂移、采样混叠和线束晃动造成的伪影。
• 不要用“拔线圈看抖动”代替测量。该做法可能产生高压风险、损坏驱动级或催化器，也会改变控制单元的故障策略。

修复后的复核验收

在相同电压、温度、转速和负载下复测，确认触发与电流事件一一对应，爬升形状稳定，多缸差异回到厂家允许范围；随后检查失火计数、报码和路试表现。若只交换线圈验证，必须记录零件位置和报码迁移，并按厂家要求处理火花塞、插头锁止、绝缘护套及安装扭矩。

肖师傅培训提示

初级波形的价值在于把“控制命令—充磁电流—能量释放”放在一条时间线上。学员应先说清测的是什么回路，再解释曲线；如果没有电路图、基准工况和同型缸对照，一张漂亮波形仍不能成为换件结论。

资料来源

Pico Technology官方公开引导测试《Coil-on-plug primary voltage》与《Trigger vs. primary current》（页面版本2.23.0），并参考官方Ignition guided tests目录。核对COP内外置驱动测试定位、闭合期、峰值电流、磁场储能与安全边界。访问日期：2026-08-17。正文为中文原创归纳，两张图片为原创教学示意，不转载官方波形或网页截图。
