PicoScope 曲轴—凸轮轴相位相关性诊断培训：同步波形、基准对比与机械复核

发动机出现难起动、怠速不稳、失火、动力受限或曲轴/凸轮轴相关报码时，诊断常在“换传感器”和“拆正时”之间摇摆。曲轴位置传感器（CKP）与凸轮轴位置传感器（CMP）同步波形的价值，是在不先拆开发动机的前提下观察两个参考信号的相对位置是否稳定且符合该车基准。它可以提高机械检查的针对性，但不能代替车型资料、诊断仪数据和最终机械复核。

资料定位与适用范围

• 原资料确认：CKP和CMP向发动机控制单元提供转速、位置与正时参考；引导测试通过双通道同时采集两个信号，检查它们的相对位置。
• 原资料确认：测量结果应与厂家数据或相同发动机、相同配置的已知正常波形比较；相位尺、时间尺和边沿计数可把目测差异转换为齿数或曲轴角度。
• 维修解读：相关性异常可能来自正时链/带、张紧与导向部件、可变气门正时机构，也可能来自传感器安装、信号轮或飞轮信号基准偏移。
• 实车边界：波形齿形、缺齿位置、有效边沿、正常角度和VVT静止位置均随发动机代码、年款、市场和软件而变，不能套用通用截图中的数值。

典型现象与训练目标

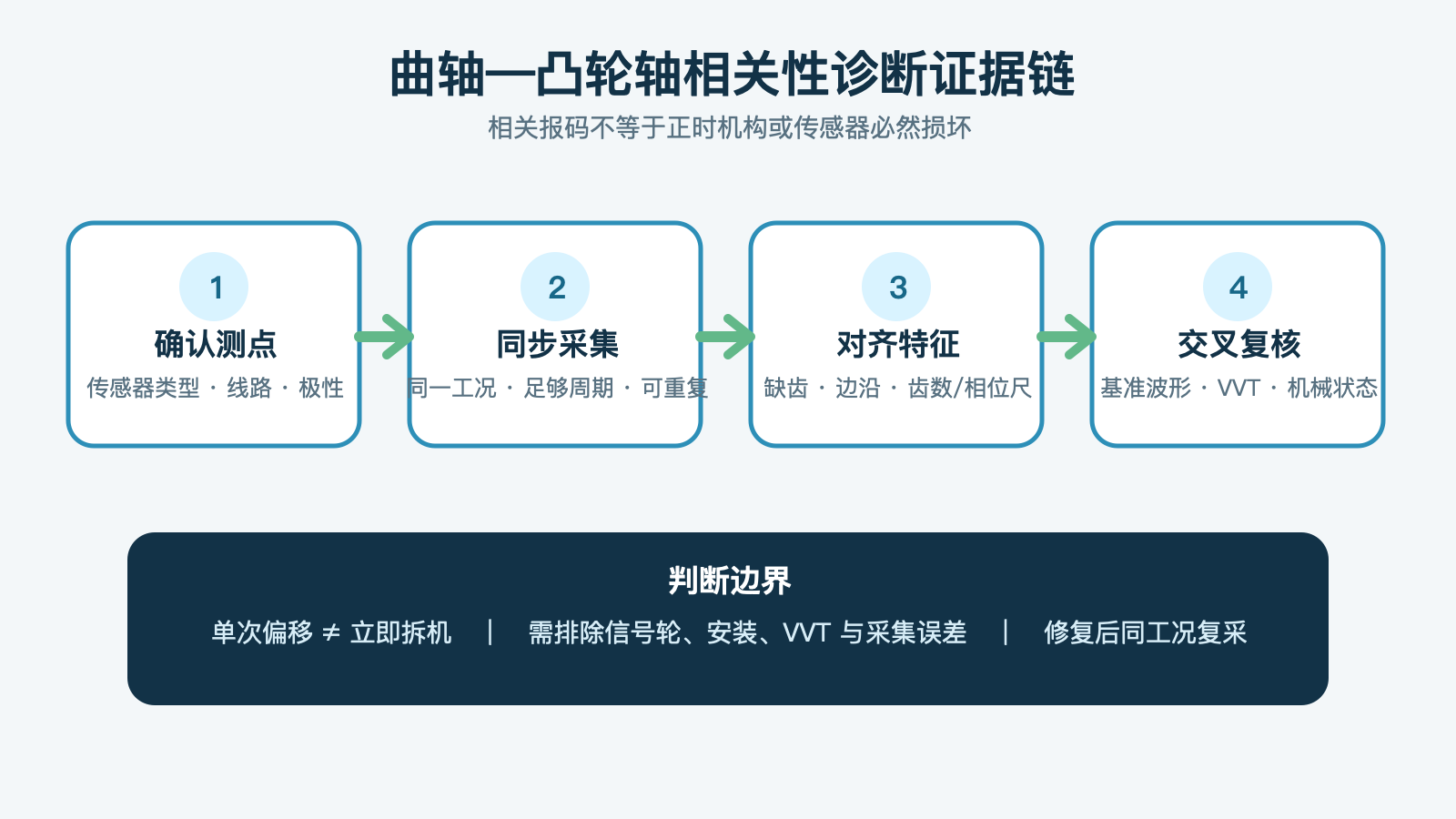

相关故障可能表现为起动时间变长、起动后熄火、怠速波动、失火、故障灯或应急运行。培训目标不是看到报码就锁定一只传感器，也不是看到边沿“似乎错位”便下令拆机，而是建立“信号本身正常—相对位置可重复—基准对象匹配—控制状态一致—机械结果可解释”的证据链。

工具与施工前条件

准备汽车示波器、合适的探针与衰减附件、诊断仪、数字万用表和对应车辆电路图。先读取全部故障码、冻结帧和实际值，确认发动机代码、传感器类型、信号端子、供电与搭铁方式。霍尔式、感应式及其他结构的接法和量程不同，必须按厂家资料设置，探针不得撑大端子或破坏密封。

测试线应远离皮带、链轮、风扇和排气高温区，车辆可靠驻车并保持通风。若要在起动或运转状态采集，应由具备资质的人员控制车辆。不得在发动机运转时调整探针位置、触碰旋转件或进行未获厂家程序支持的VVT断开操作。

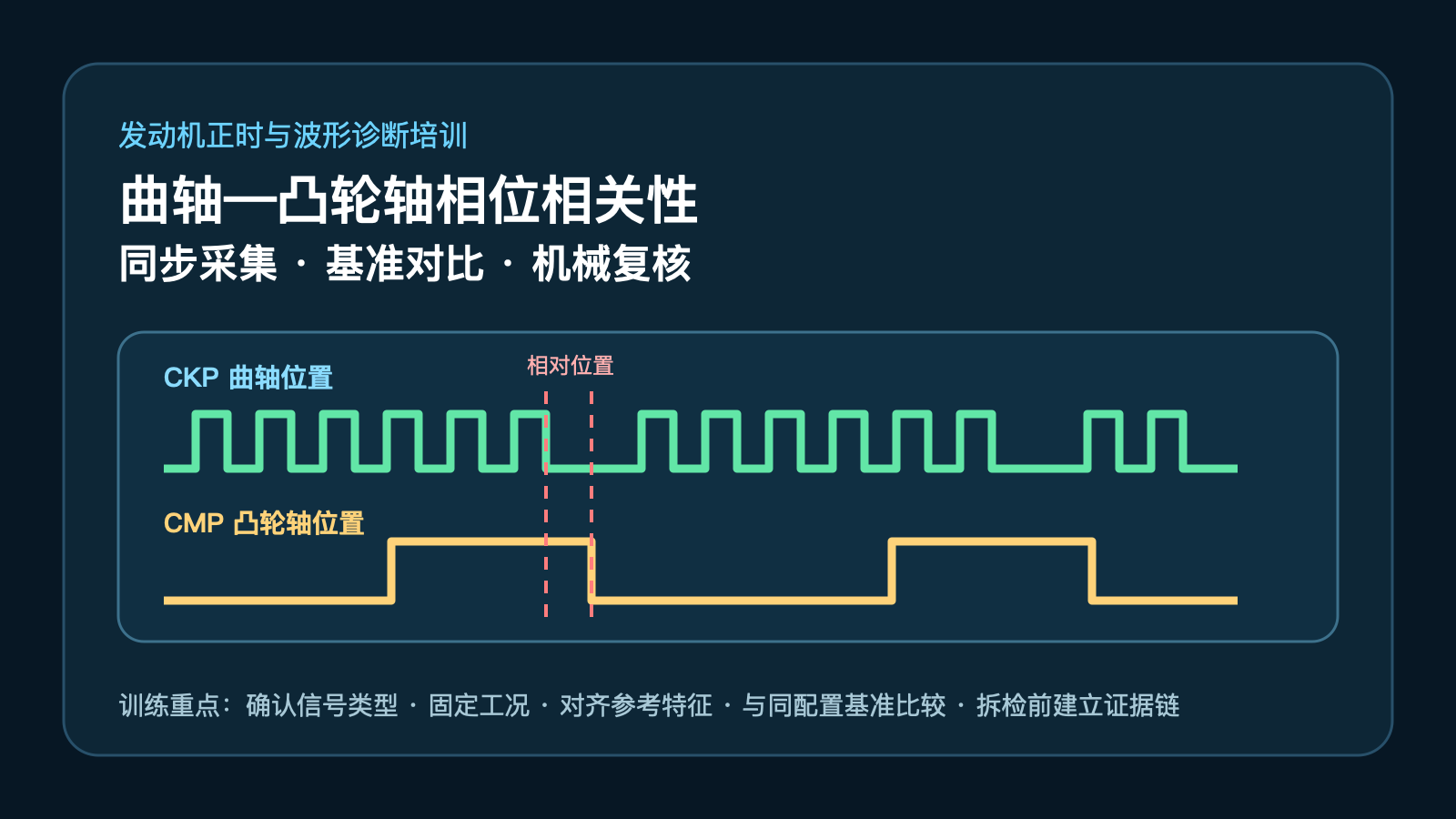

同步采集与相位比较

1. 先检查单路质量：分别确认CKP与CMP幅值、电平、连续性和重复结构合理。单路已有掉脉冲、削顶或搭铁漂移时，应先解决线路、供电、气隙或传感器问题。
2. 在同一时间基准采集：两个通道必须同步，保留多个完整发动机循环。记录冷却液温度、转速、起动或怠速状态、VVT指令与实际位置，避免把工况变化误当作机械相位漂移。
3. 选择可重复参考特征：通常以曲轴缺齿或特定边沿作为“时钟”，再选凸轮轴明确的上升沿或下降沿。使用软件相位尺、时间尺或边沿计数测量，不能凭屏幕缩放后的视觉距离下结论。
4. 匹配正确基准：优先使用厂家明确数据；否则只与发动机代码、传感器/信号轮形式、软件与VVT状态一致的正常车波形比较。不同车型的相同故障码不构成有效基准。
5. 重复验证：保存多次起动或稳定怠速采集。如果偏移只出现一次，应检查触发、采样、连接和VVT动作；若每次都以相同方向、相同量级偏移，才进一步进入机械复核。

如何分流异常

波形缺失或电平异常：优先检查供电、搭铁、线束、插头、端子张力、传感器气隙和信号轮污染或损伤。故障码描述的是控制单元观察到的异常，并不自动证明传感器内部损坏。

两路波形清楚但相对位置偏移：核对VVT指令/实际值、机油状态、控制阀与执行器，再按正式维修资料检查正时链或皮带、张紧器、导轨、齿轮和装配标记。可拆卸信号轮、飞轮或适配盘若安装错误，也会制造“机械正时错误”的表象。

相对位置随采集变化：先排除探针松动、通道触发和转速不稳，再考虑VVT控制、张紧状态、信号轮松动或轴向/径向窜动。动态变化需要更多工况证据，不能用单张截图概括。

维修后复核与验收

完成线路修复、传感器安装纠正、VVT维修或正时机构作业后，应恢复全部连接与防护，在与初测相同的温度、转速和控制状态下复采。确认两路信号连续、相对位置稳定并回到适用基准，随后按厂家要求完成学习或适配，复查故障码、起动时间、怠速、失火计数和路试表现。若波形仍偏移，应停止交车并继续核对基准对象与机械装配。

肖师傅培训提示

让学员在波形文件中固定填写“车型、发动机代码、测点、传感器类型、温度、转速、VVT状态和参考边沿”。考核时给出三组资料：单路信号故障、稳定相位偏移、控制状态不同导致的可变偏移，要求分别写出下一步。可靠结论必须回答：比较基准是否匹配、偏移是否可重复、还有哪些非机械原因未排除。

资料来源

Pico Technology官方公开引导测试《Crankshaft position vs. camshaft position》（页面版本2.23.0），用于核对测试目的、双通道采集、基准比较和可能故障范围；Pico Technology官方知识库《Rulers》（2025-03-20更新），用于核对相位尺、时间尺、边沿计数与曲轴角度测量方法；官方应用说明《Cam and crank correlation》用于核对相关性比较与VVT状态边界。访问日期：2026-08-28。正文为中文原创归纳，两张图片由本任务原创绘制，不转载官方波形或网页截图，不提供原始资料下载。
