PicoScope 数字式空气流量计诊断培训：频率输出、动态响应与交叉复核

发动机动力不足、加速迟滞、油耗异常或空气流量相关故障码出现时，空气流量计经常成为第一个被怀疑的零件。但数字式空气流量计与传统模拟式传感器的判断方法不同：它的高、低电平幅值通常不是空气量本身，真正随气流改变的是信号切换的频率。如果仍只盯着峰值电压，很容易把正常信号判坏，也可能漏掉动态响应迟缓、短时中断或工况不匹配。

资料定位与适用范围

• 原资料确认：数字式空气流量计输出由两个电压电平构成，气流信息以电平切换速率表达；空气流量增大时，输出频率相应变化。
• 原资料确认：部分总成还会输出进气温度数字信号。其外观可能与流量信号相似，但编码方式可能是固定周期的脉宽调制，不能凭“像方波”就认定测点正确。
• 维修解读：示波器原始波形用于检查电平质量、连续性和干扰；频率计数或周期测量用于观察流量变化趋势。两种视图解决的问题不同。
• 实车边界：静态基准频率、供电电压、信号线定义、采样工况与正常范围随传感器型号、发动机和控制软件而变，必须查对应车辆资料并与同配置正常车比较。

典型现象与训练目标

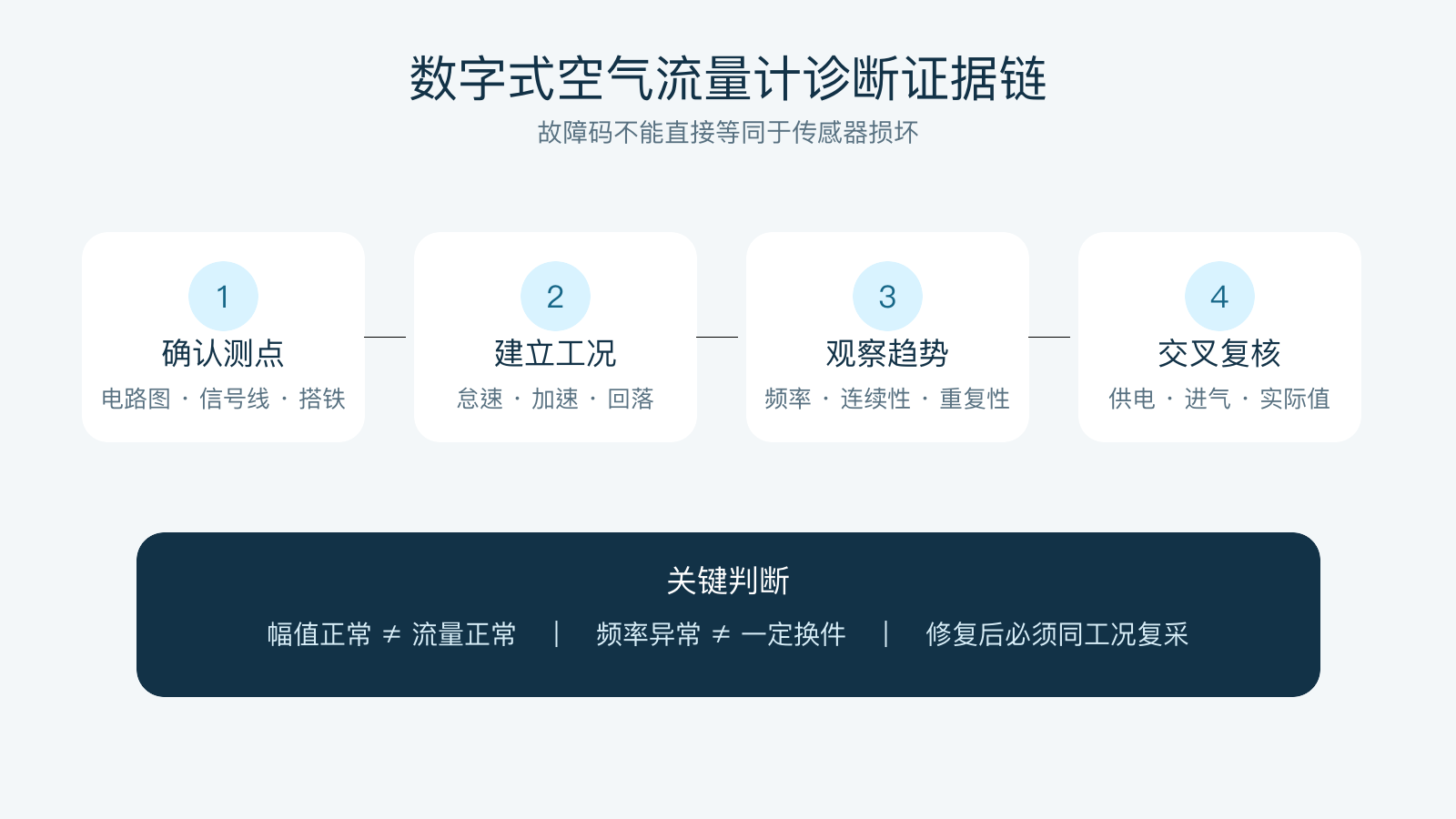

常见现象包括频率随加速不连续、信号偶发归零、轻敲插头时波形跳变、诊断实际值与发动机负荷不协调，以及清洁或换件后故障仍在。培训目标不是凭一张参考波形给传感器定罪，而是建立“确认测点—控制工况—观察趋势—交叉复核”的证据链，把传感器本体、供电搭铁、线束接触、进气泄漏、节气门控制和发动机机械状态分开。

工具与施工前条件

准备汽车示波器、合适的后背探针、诊断仪、数字万用表及对应车辆电路图。先读取故障码、冻结帧和空气流量实际值，记录电池电压、冷却液温度、环境温度与海拔等条件。根据电路图确认供电、搭铁、流量输出和温度输出，探针不得撑大端子或刺破未获允许的密封导线。

原引导测试包含怠速后短时提高转速的采集场景。实际操作必须服从厂家规定、场地通风和发动机转速限制，车辆保持驻车、可靠制动，测试线远离风扇、皮带和高温部件。不允许为了得到“漂亮波形”在不安全环境中进行无负荷高转速测试。

采集与判断流程

1. 先确认信号身份：点火开关、发动机状态和通道接法按车型资料设置。观察是否为稳定的双电平方波，并同时核对诊断仪中对应参数是否随工况变化；不要把温度PWM输出误当成流量频率输出。
2. 建立可重复工况：先记录稳定怠速，再按厂家允许方式平稳提高转速或施加可控负荷，随后回到怠速。保存完整缓冲区，避免只截取一个瞬间。
3. 看频率趋势而非只看幅值：在软件支持时启用频率计数，或用周期/频率测量。正常判断重点是频率随进气量变化是否连续、方向合理、重复测试能否复现；具体数值以该车资料为准。
4. 放大异常区段：检查脉冲缺失、毛刺、占空或电平突变，并轻微晃动允许触碰的线束和插头。若频率异常但原始电平干净，应继续核对真实进气量和控制工况；若电平也塌陷，则优先检查电源、搭铁、信号短路或接触不良。

避免三个常见误判

幅值正常不代表流量正常：数字信号保持相似高低电平时，传感器仍可能响应迟缓或频率与工况不符。反过来，电平轻微差异也不能脱离厂家阈值直接判坏。

空气流量报码不等于传感器损坏：进气管漏气、空气滤清器或测量管路异常、供电压降、搭铁高阻、线束间歇、发动机配气或增压问题，都可能让控制单元看到“不合理流量”。报码只是诊断入口。

清洁后数值变化不等于修复完成：不恰当清洁可能损伤敏感元件；换件还可能涉及适配或学习。必须在相同温度与负荷条件下复采，并核对燃油修正、增压/节气门数据和故障码是否共同恢复合理。

维修后复核与验收

修复插头、线路、进气泄漏或更换传感器后，恢复所有管路与固定件，在与初测一致的工况下重新记录。确认频率趋势连续、相同操作结果可重复、原始电平无短时中断，诊断实际值与发动机负荷变化方向一致。按厂家要求完成学习或自适应，再进行规定的路试与故障码复查，确认没有新增混合气、增压或节气门相关问题。

肖师傅培训提示

让学员在每张波形旁写清“车型配置、测点、发动机温度、怠速或负荷、频率变化方向”。训练时故意混入一条温度PWM信号和一条供电不稳信号，要求先辨认信号身份，再解释异常。真正可靠的结论应同时回答：测到的是什么、工况怎样变化、波形为何支持该判断、下一步如何排除非传感器原因。
