PicoScope 10BASE-T1S 串行解码培训：报文、发送机会与 ESD 错误分流

10BASE-T1S开始出现在面向区域架构、驾驶辅助、车身与信息娱乐子网的单对线以太网应用中。维修现场如果只用万用表判断“有电压”，很难解释间歇通信报码、节点偶发离线或报文错误；如果只看解码表，又可能把探头接法、信号完整性或解码设置问题误当成控制单元故障。这项培训的重点，是把原始电压、报文层结果和车辆状态放在同一时间轴上。

资料定位与适用范围

• 原资料确认：Pico官方AGT-401用于把10BASE-T1S网络消息从电压波形转换为可阅读的数值报文；其示例采用10 Mbit/s、差分曼彻斯特编码（DME）与4B/5B编码，并展示协调器/客户端、发送机会和ESD状态。
• 原资料确认：解码表可观察源与目标MAC、类型、数据、帧校验序列以及报文结束状态；错误项是定位线索，不是零件结论。
• 维修解读：串行解码回答“线上传输了什么、何时异常”，物理层采集回答“电压波形是否足以承载数据”，两者必须互证。
• 实车边界：拓扑、节点数量、连接位置、探头、终端方式、正常报文周期和厂家数据含义随车型、配置与软件版本变化，必须以对应车辆电路图和诊断资料为准。

先理解发送机会与报文关系

10BASE-T1S可用于多点子网，节点不是像传统CAN那样只靠报文标识符争用总线。官方资料描述了由协调器安排通信周期和发送机会的机制：协调器发送BEACON后，其他节点重置相应计数与定时；轮到某节点且它有数据时，才提交发送。4B/5B编码除承载数据外，也提供同步和特殊控制符号。因此“节点在线”不等于它应在任意时刻连续发报文，必须结合发送机会、车辆工况和厂家预期周期判断。

工具与测试前提

准备支持相应带宽和10BASE-T1S解码的汽车示波器、官方规定的高速衰减探头、诊断仪，以及对应车辆电路图。测试前记录故障码、冻结帧、节点在线状态、蓄电池电压和故障触发工况；确认网络名称、测点、参考地与是否允许背插，不用“看起来像双绞线”代替电路图确认。

车辆应可靠驻车并由专业人员操作。背插不得扩大端子或破坏密封，测试线远离风扇、皮带、转向和高温部件；不在通电网络上做电阻测量，不用普通跳线短接或模拟终端。若该网络承载制动、转向或驾驶辅助相关功能，静态采集与道路复现都应遵循厂家安全要求，并配备合格驾驶与监护人员。

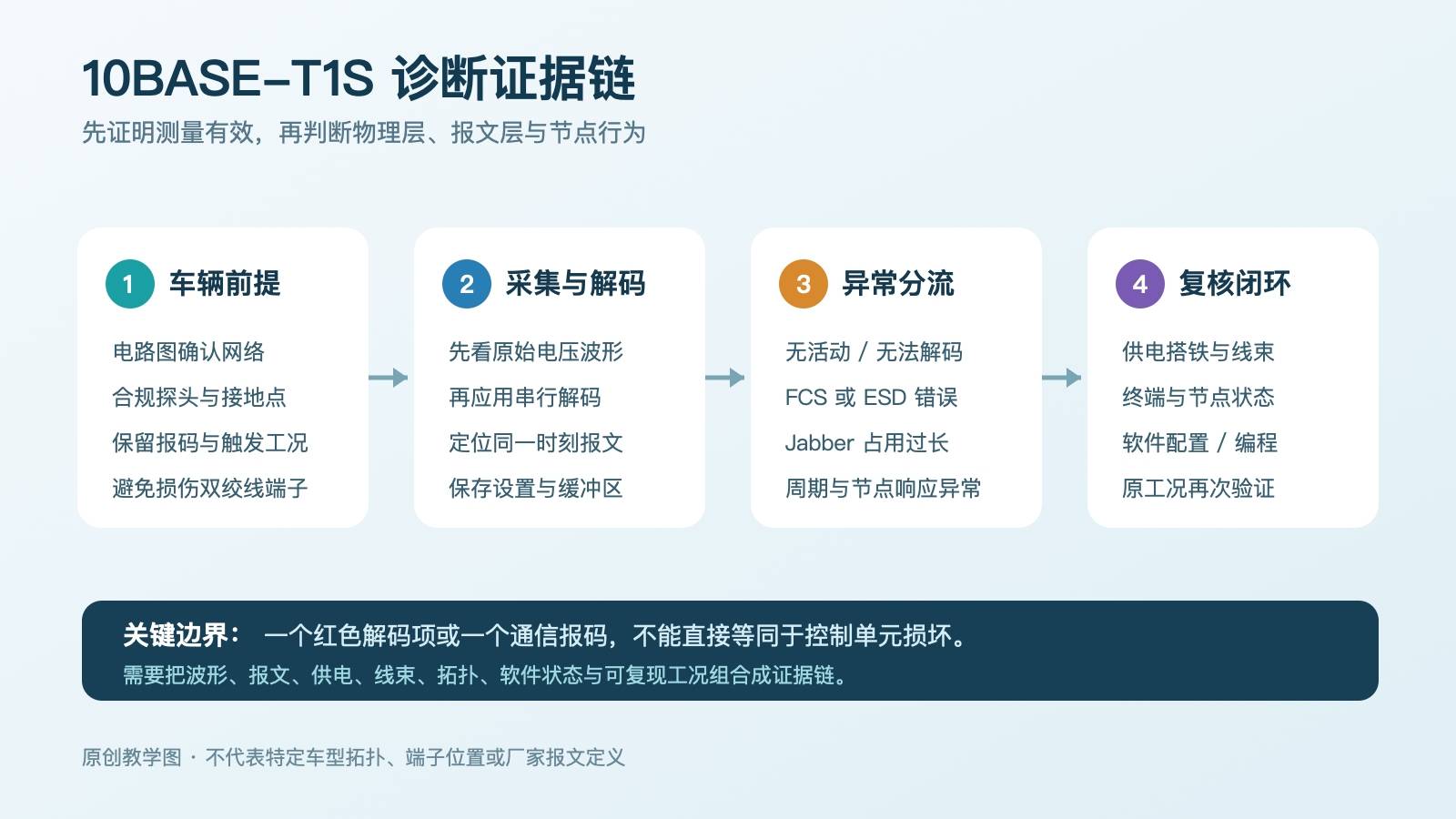

采集、解码与判断流程

1. 先看原始波形：按官方引导测试和车辆资料连接高速探头，唤醒网络并保存多个缓冲区。先确认活动存在、基线稳定、跳变清楚且没有明显削顶、反射或随机噪声，再谈解码。
2. 记录完整设置：保存测点、探头衰减、采样率、量程、时基、接地点、点火状态和故障工况。换一个设置后“突然能解码”，首先说明测量条件改变，不自动说明车辆自愈。
3. 应用串行解码：在同一缓冲区查看BEACON、同步/帧起始、源与目标MAC、类型、数据、FCS和ESD字段。双击异常行回到对应电压片段，判断是报文本身异常，还是波形质量导致解码器无法可靠识别。
4. 关联诊断数据：把通信报码的时间、节点在线变化和车辆功能操作与解码表对齐。重复出现的位置、节点和工况，比孤立的一条红色记录更有诊断价值。

常见异常如何分流

没有活动或完全无法解码：先复核网络是否已唤醒、测点是否正确、探头及接地是否合规，再检查供电、搭铁、双绞线连续性和拓扑。不要在未证明测量有效前更换节点。

FCS或ESD错误：FCS用于验证接收内容是否与发送内容一致；官方示例中，ESDOK、ESDERR和ESDJAB分别提示正常结束、错误结束或节点占用时间异常。先回看同一报文的原始波形，再排查接触不良、信号反射、噪声、节点供电波动及软件状态。单次错误也可能来自采集质量或瞬态干扰。

周期异常或节点偶发缺席：核对BEACON和发送机会是否稳定、问题节点是否在规定工况应发送，以及网关或协调器是否记录同步异常。报文数据的工程含义、缩放和允许周期通常属于厂家定义；没有合法数据库或厂家资料时，不应猜测字节含义。

维修后复核与验收

完成端子、线束、供电、节点或软件修复后，使用相同测点和示波器设置复采，确认原始波形质量、解码成功率、ESD状态和目标节点周期恢复；随后按厂家要求处理故障记忆，在原触发工况复现并检查相关功能。若维修涉及节点更换或编程，还要完成配置、软件兼容性和网络学习验收。最终结论应说明异常消失的证据，而不是只写“清码后正常”。

肖师傅培训提示

训练时让学员分别面对四类样本：网络未唤醒、探头设置错误、物理层受干扰、报文层出现ESD错误。每组必须写出“已证明、未证明、下一项测量”。能解码只证明当前采集片段满足解码条件；不能解码也不能直接证明网络坏。把这条边界守住，才能避免从通信报码跳到换控制单元。
