2021+ 特斯拉 Model S 手机托盘更换：五加三T20、1.2 Nm与固件重装

2021+ 特斯拉 Model S 中控台手机托盘更换，涉及三个电气连接器、感应式充电器和危险警告按钮模块。机械复装时，按钮的五颗T20螺钉与充电器的三颗T20螺钉均紧固1.2 Nm；原厂2026年3月10日修订还增加了车辆固件重新安装，不能把托盘扣回中控台就算作业结束。

适用结构与固定方式

适用于2021+ Model S维修手册中图示手机托盘、感应式充电器和危险警告按钮结构，需与实车中控台版本匹配。原厂校正代码15190012，当前所列工时0.18小时。

底部提起并摆出，先解接口锁

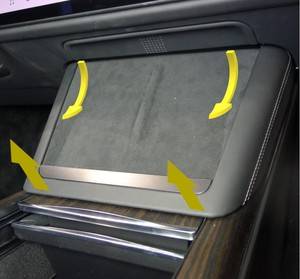

打开右前车门并降下右前车窗。解除手机托盘至中控台的四处卡接，从托盘底部向上拉起，再从中控台下方摆动取出。此时托盘背面仍有线束连接，持续托住，不能直接拿离。

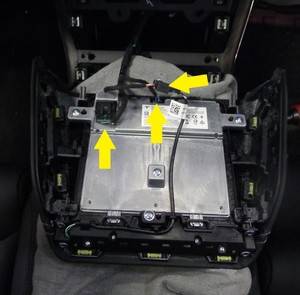

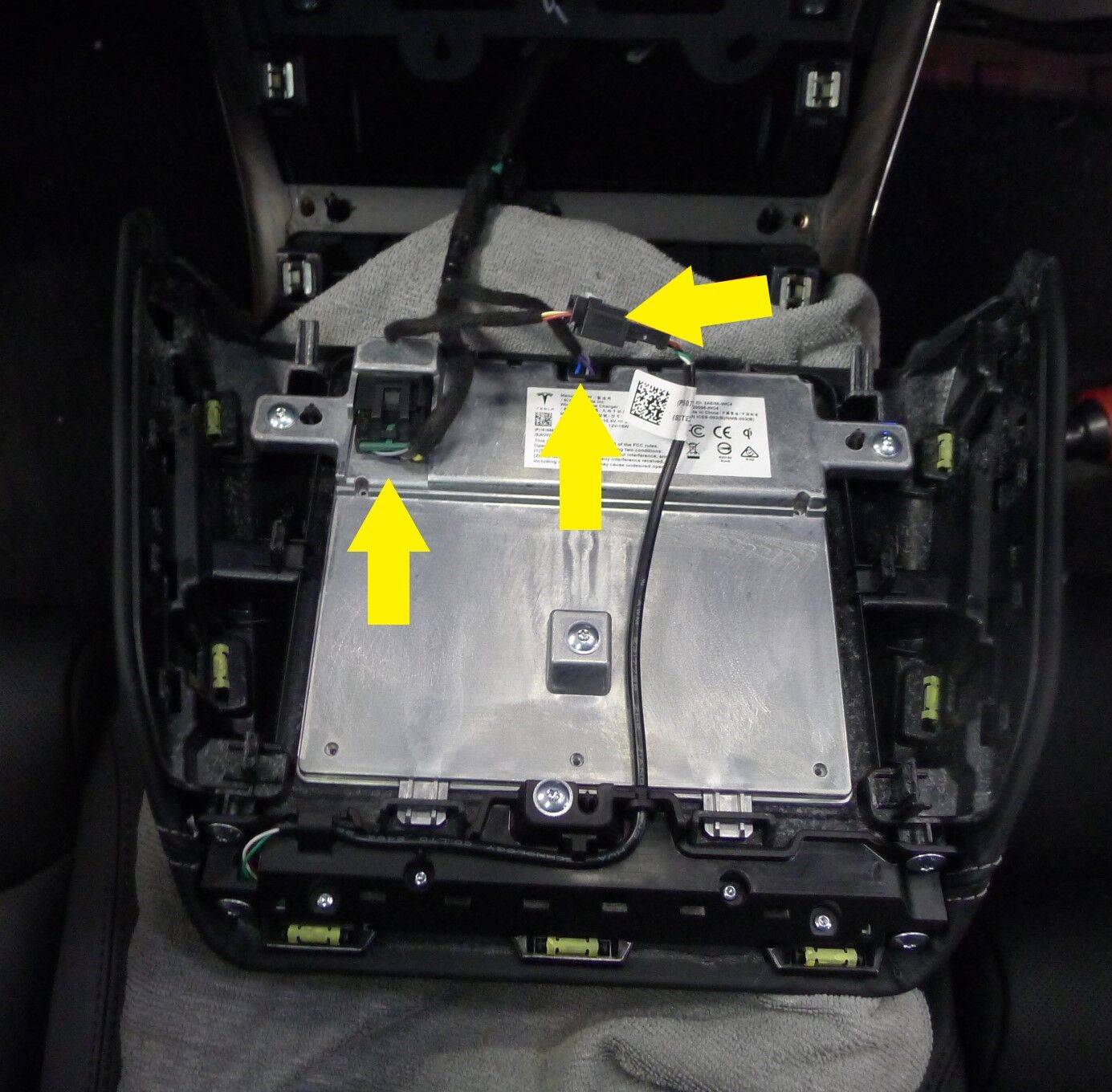

松开线束卡子，分别解除三个电气连接器的锁止，再从各插座笔直拔出接口。原厂对这一点有明确防损要求：接口锁未释放前不能直接拉出，也不能通过拽线束代替操作连接器。

分别取下充电器与危险警告按钮

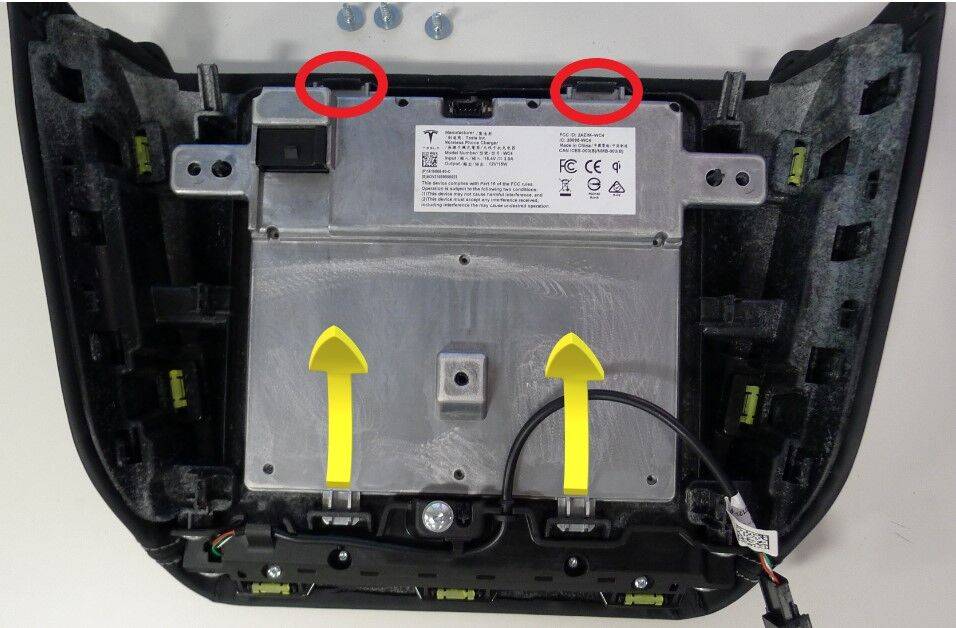

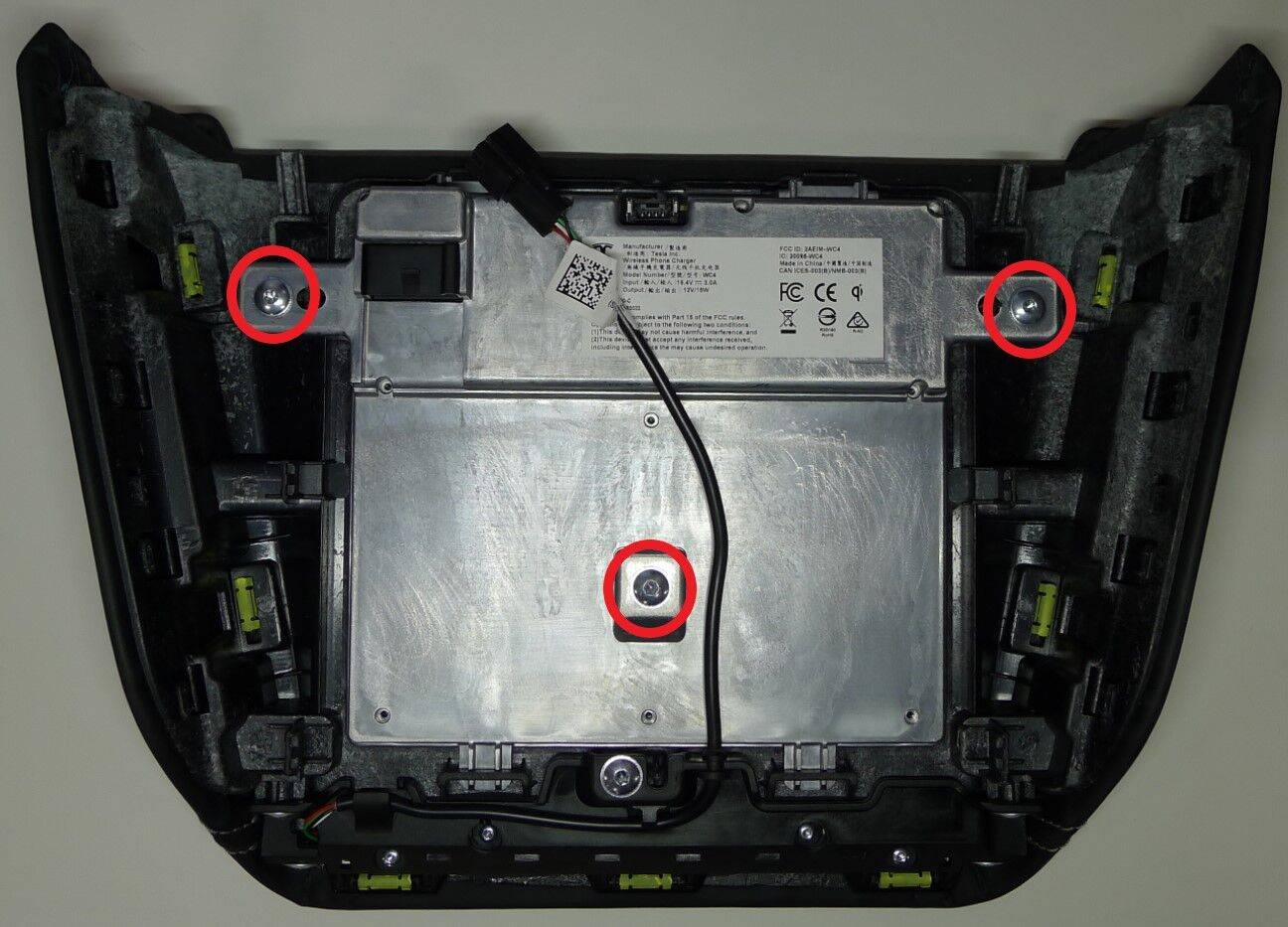

拆下固定感应式充电器的三颗T20螺钉，再解除托盘顶部两个锁片。将充电器向上倾斜，然后从托盘中滑出。

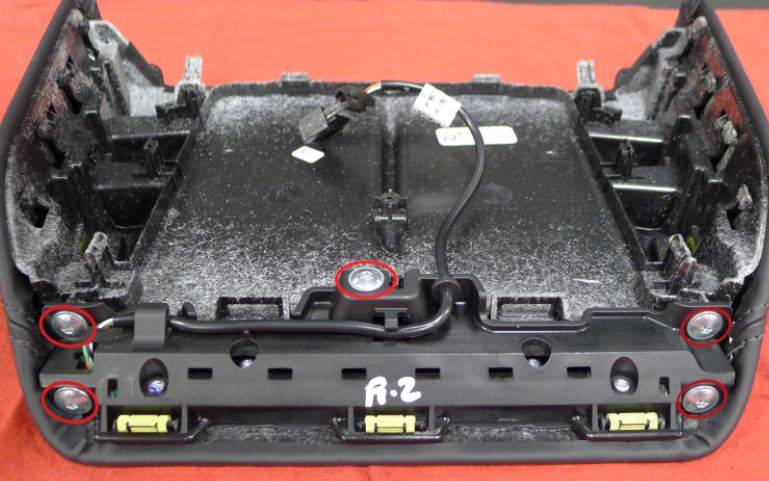

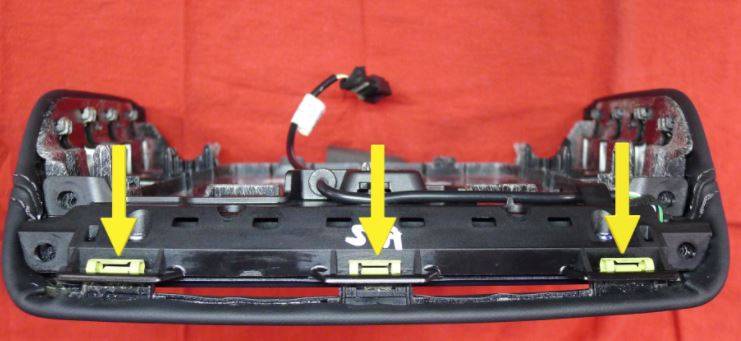

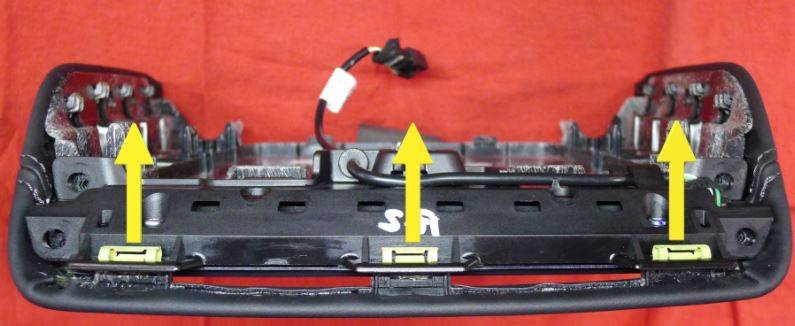

接着拆下危险警告按钮模块的五颗T20螺钉，解除固定模块的三个卡子，再将模块从托盘中旋转取出。两组螺钉与各自的卡接结构分开保管，避免复装时把三个充电器固定点与五个按钮固定点混用。

先装按钮，检查正面齐平

安装危险警告按钮模块时，对准定位结构，把模块旋转装入手机托盘并接合三个卡子，再安装五颗T20螺钉，紧固1.2 Nm。从托盘正面检查，按钮模块应与托盘齐平；若模块偏斜或局部翘起，应先回查定位与卡接。

装回感应式充电器时，先将其定位结构滑入托盘，完全接合顶部两个锁片，再安装三颗T20螺钉并紧固1.2 Nm。

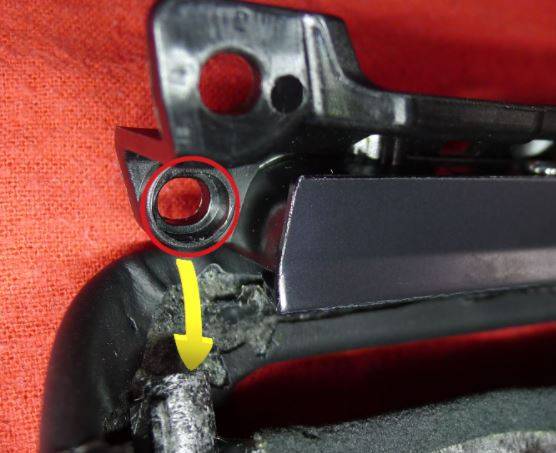

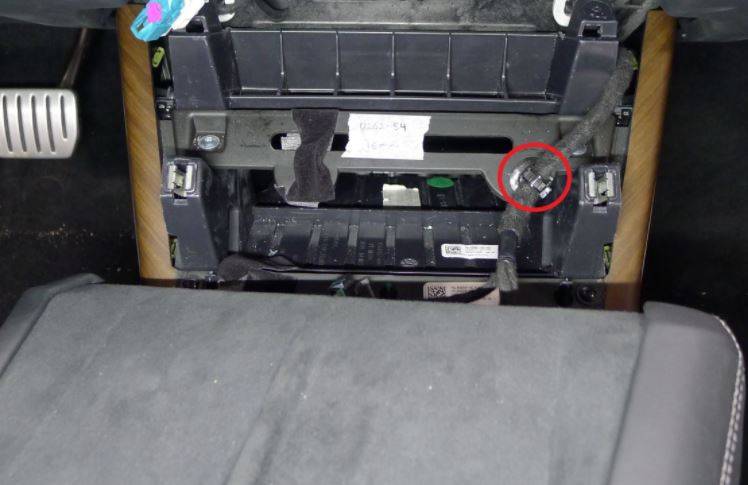

恢复线束卡子并接回三个电气连接器。将托盘定位销向前滑入中控台，再向下接合四处卡接。检查接口锁止和线束位置，避免托盘压回时夹线。

按新增要求完成固件重新安装

车辆软件需为2023.12或更新版本。按文末资料连接低压维护设备，保持低压电池连接；启用维护模式后，在维护模式菜单选择“软件重新安装”，阅读提示再点击“重新安装”。这项操作使用车辆当前已安装的软件包。

触摸屏进入维护模式的原厂路径是“控制”→“软件”，长按大字“MODEL”4秒后松开，输入“service”并确认；屏幕将出现红色维护模式覆盖提示或红色边框。若触摸屏条件不满足，应按对应维护模式资料处理。

重装完成后，检查触摸屏是否显示发行说明，原厂以此作为重新安装成功的判据。之后按低压维护设备资料完成断开和电池状态检查，退出维护模式，并恢复前备箱后部挡板。断开低压维护设备前，车窗至少一分钟内不得移动；维护设备与低压电池不得在作业所需时间之外长时间并联。

全部恢复后，升起右前车窗并关闭右前车门。

完工检查建议

• 危险警告按钮模块正面齐平，按钮五颗与充电器三颗螺钉分别完整，两个充电器锁片、三个按钮卡子及托盘四处卡接均接合。
• 三个电气接口锁止、线束固定恢复，托盘无夹线及异常翘起；检查危险警告按钮和手机充电功能。
• 固件重装已确认发行说明，维护模式已退出，低压维护设备与前备箱挡板恢复完成。若重装失败或功能异常，应按原厂诊断资料回查，不能仅反复按压托盘。

原厂资料及关联程序

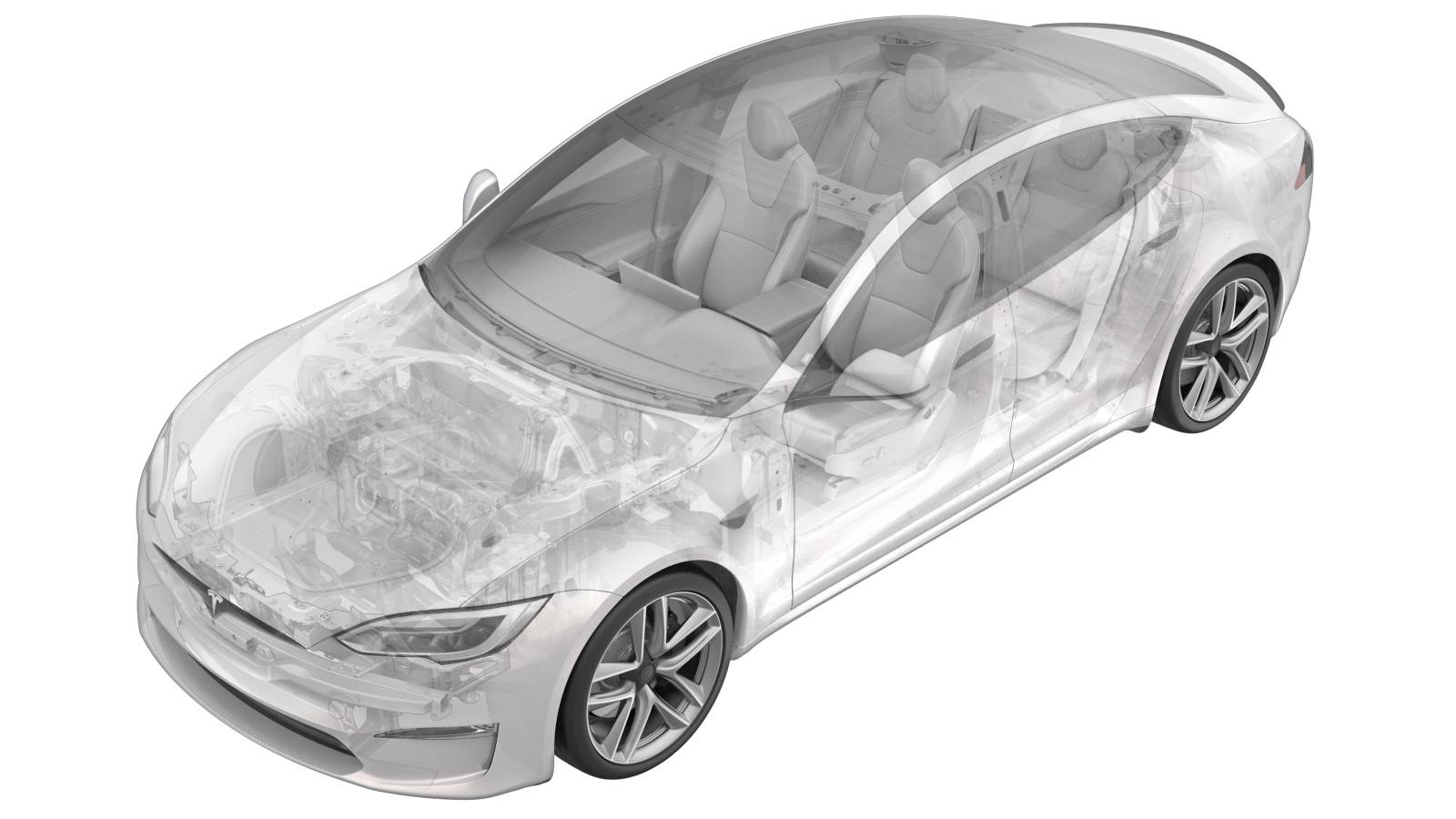

车型与位置：2021+ Model S，图示中控台手机托盘与其充电、危险警告按钮模块。实际核对日期：2026年10月29日。

• 中文原厂程序：手机托盘 - 中控台（拆卸和更换）。
• 英文原厂程序：Phone Dock - Center Console (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-2B82CE27-D1C5-4E1F-9DDC-1746B33DE4CF。

以下资料用于核对必要前置及复装范围：

• 固件重新安装 - 触摸屏：手机托盘更换直接要求的完工操作；核对2023.12或更新软件条件、低压维护支持和发行说明成功判据；英文资料。
• 低压维护设备（连接和断开）：固件重装所需电源支持；核对先接夹子后通电、断开前车窗至少一分钟未移动，以及断开后的电池状态检查；英文资料。
• 维护模式（启用和禁用）：核对触摸屏进入、红色维护模式提示与退出步骤；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：低压维护设备访问与最终恢复需要，后挡板八个卡子须完整接合；英文资料。

操作图片来自Tesla原厂维修手册。接口锁不能正常释放、模块无法齐平或托盘定位不符时，应先确认连接器和适用配置，再继续复装。
