奔驰防止静电对电子部件造成损坏

一、适用车型与故障信息

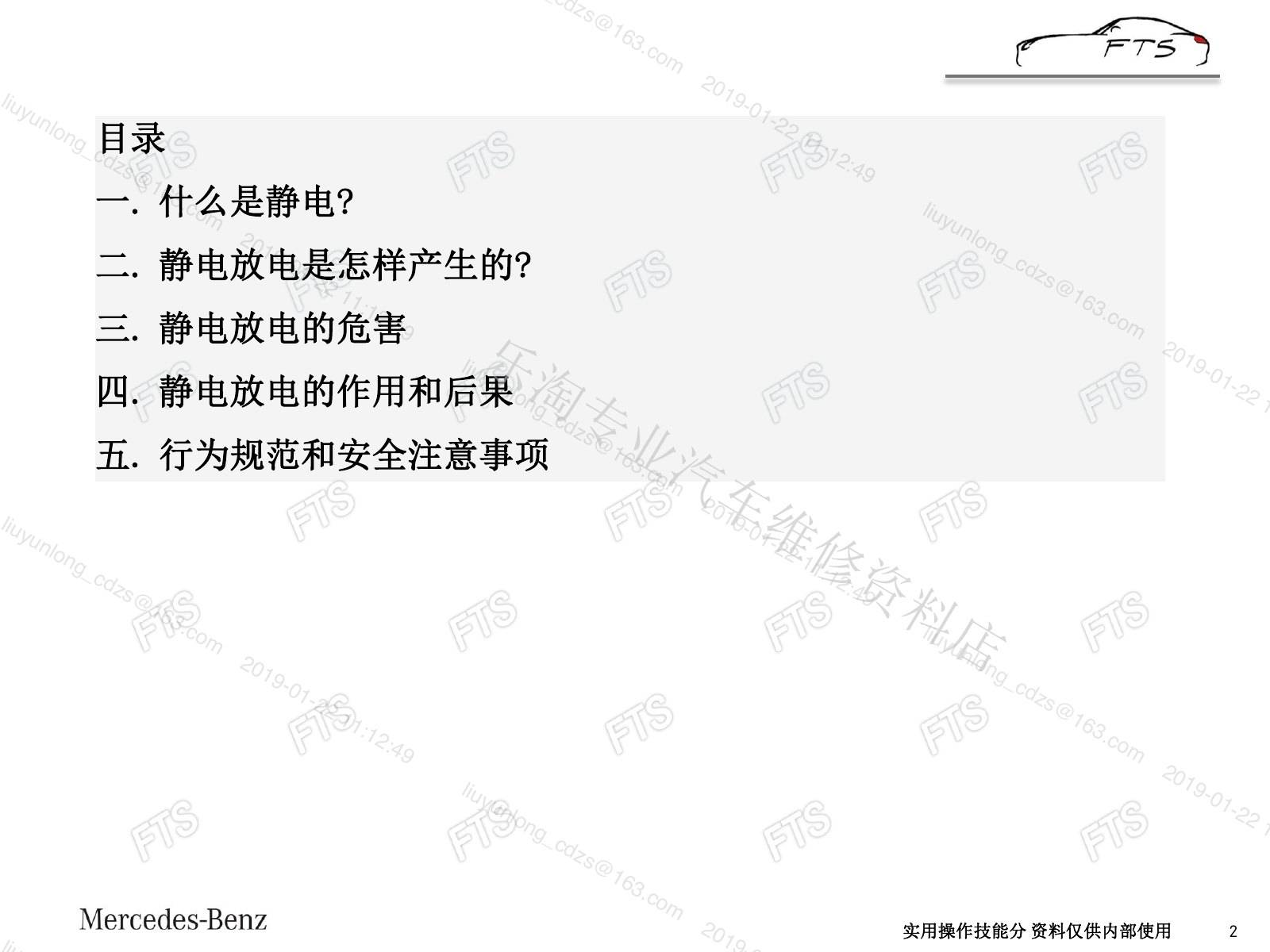

• 54/防止静电放电对电子部件造成损坏

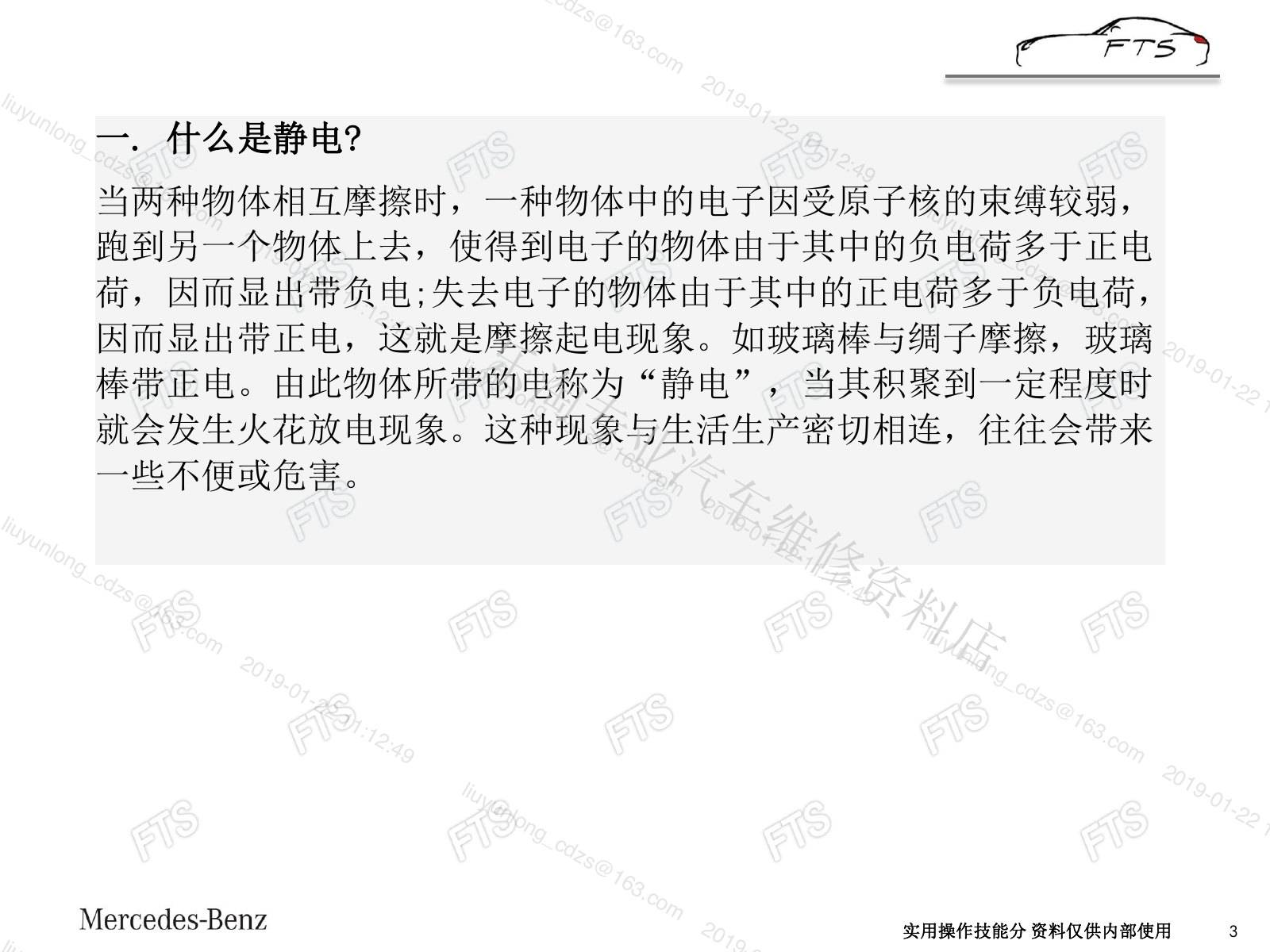

• 一. 什么是静电?

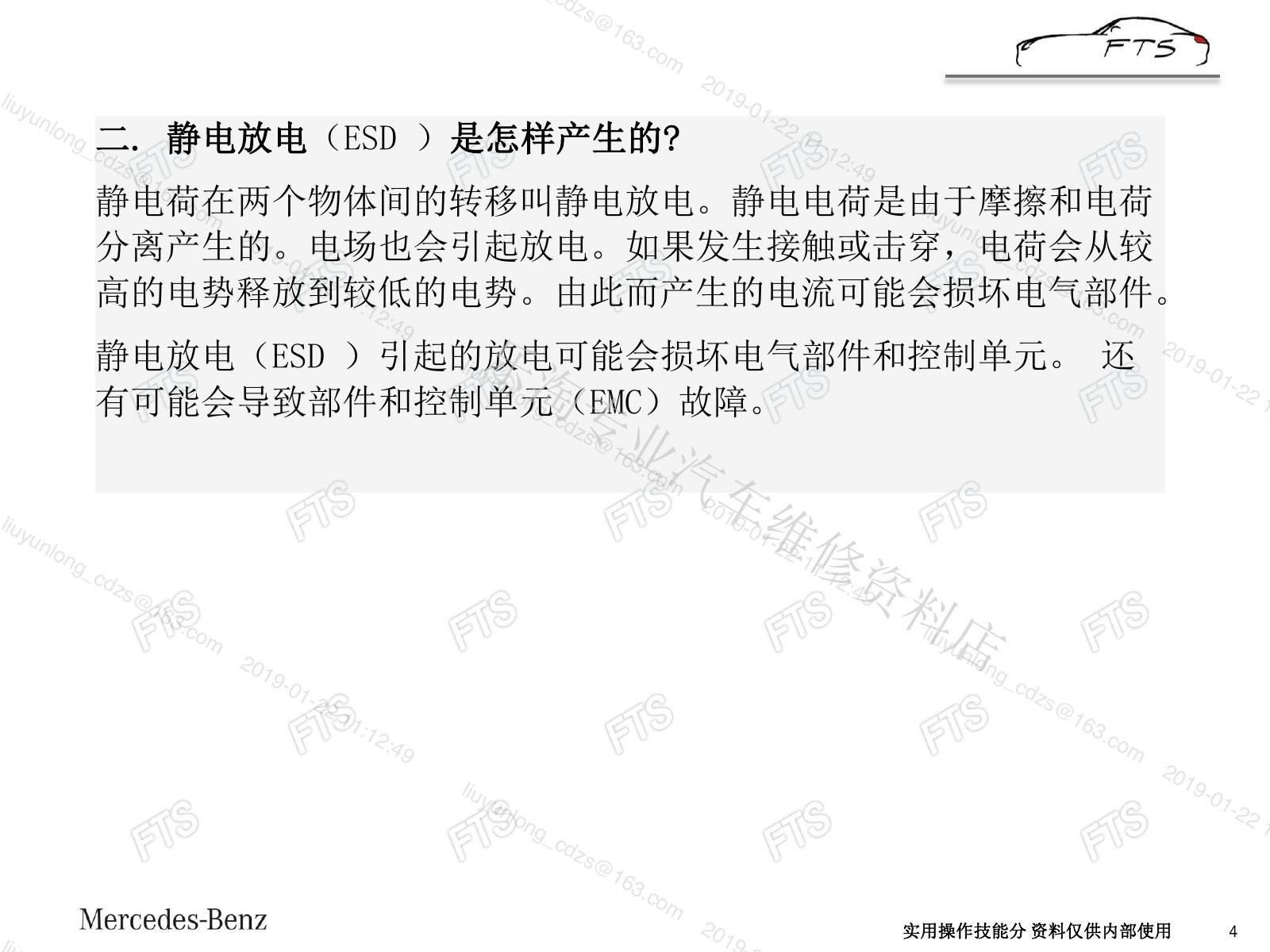

• 二. 静电放电是怎样产生的?

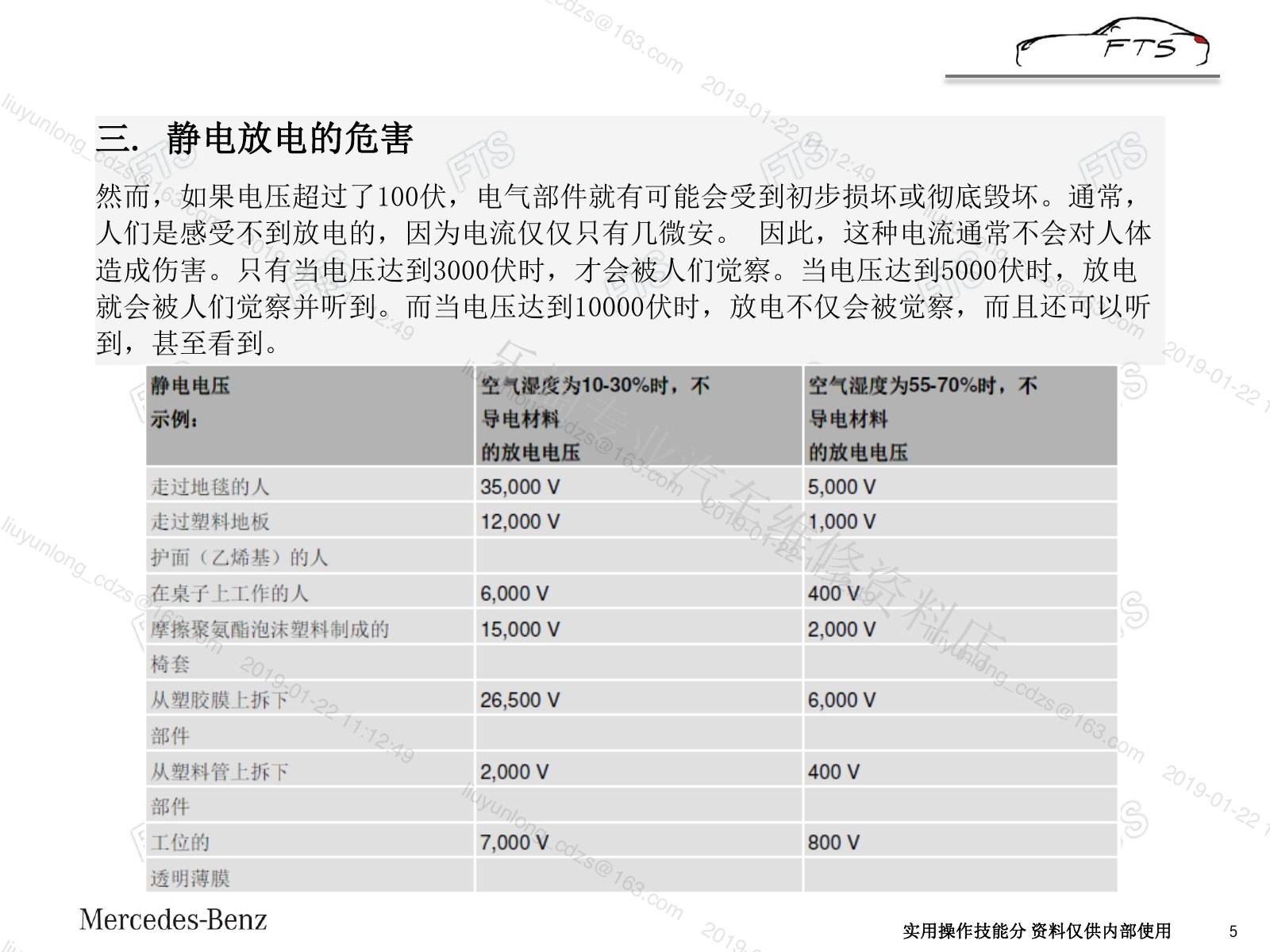

• 三. 静电放电的危害

二、检查与诊断要点

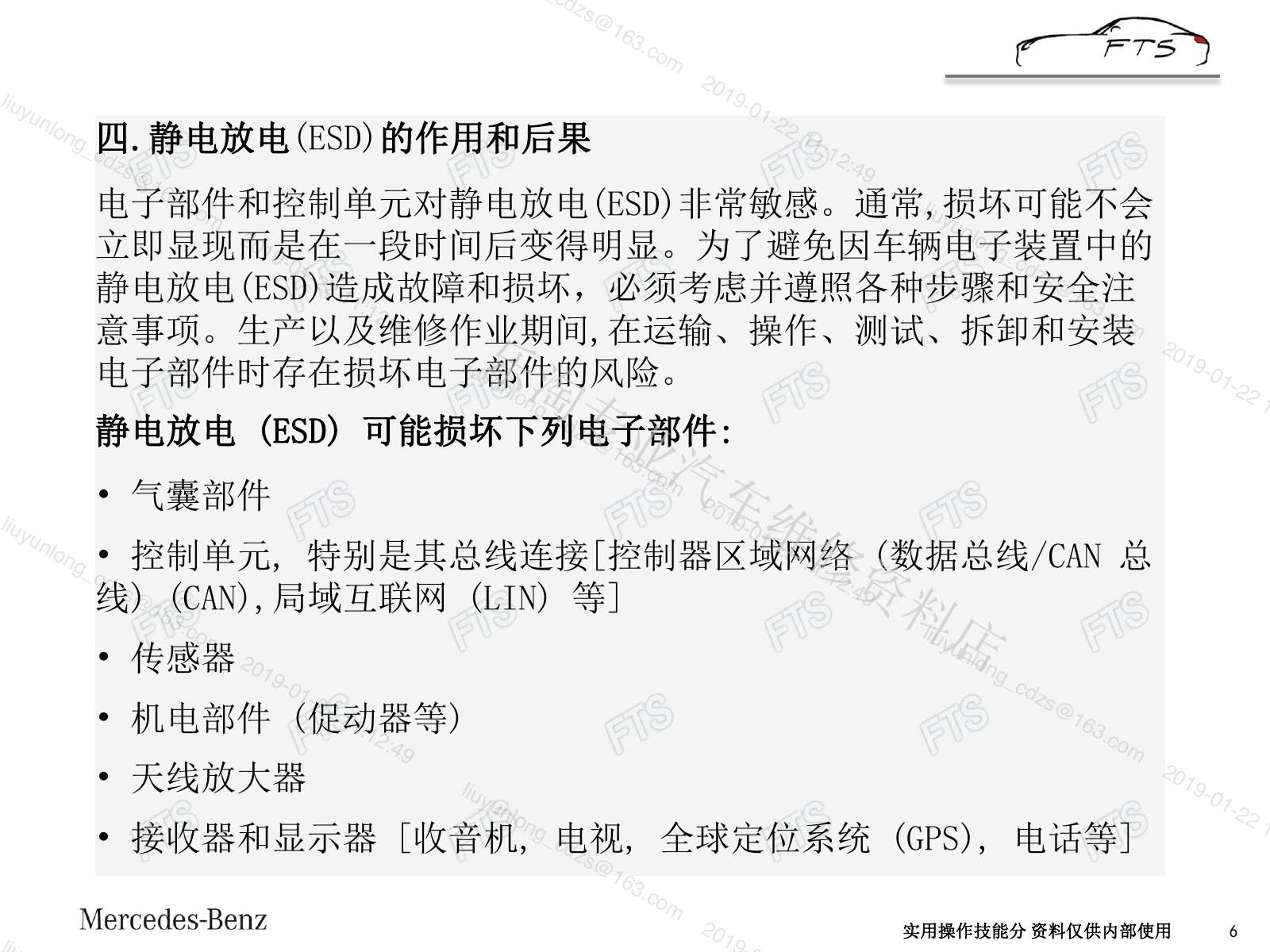

• 生产以及维修作业期间,在运输、操作、测试、拆卸和安装电子部件时存在损坏电子部件的风险。

三、维修处理与操作要求

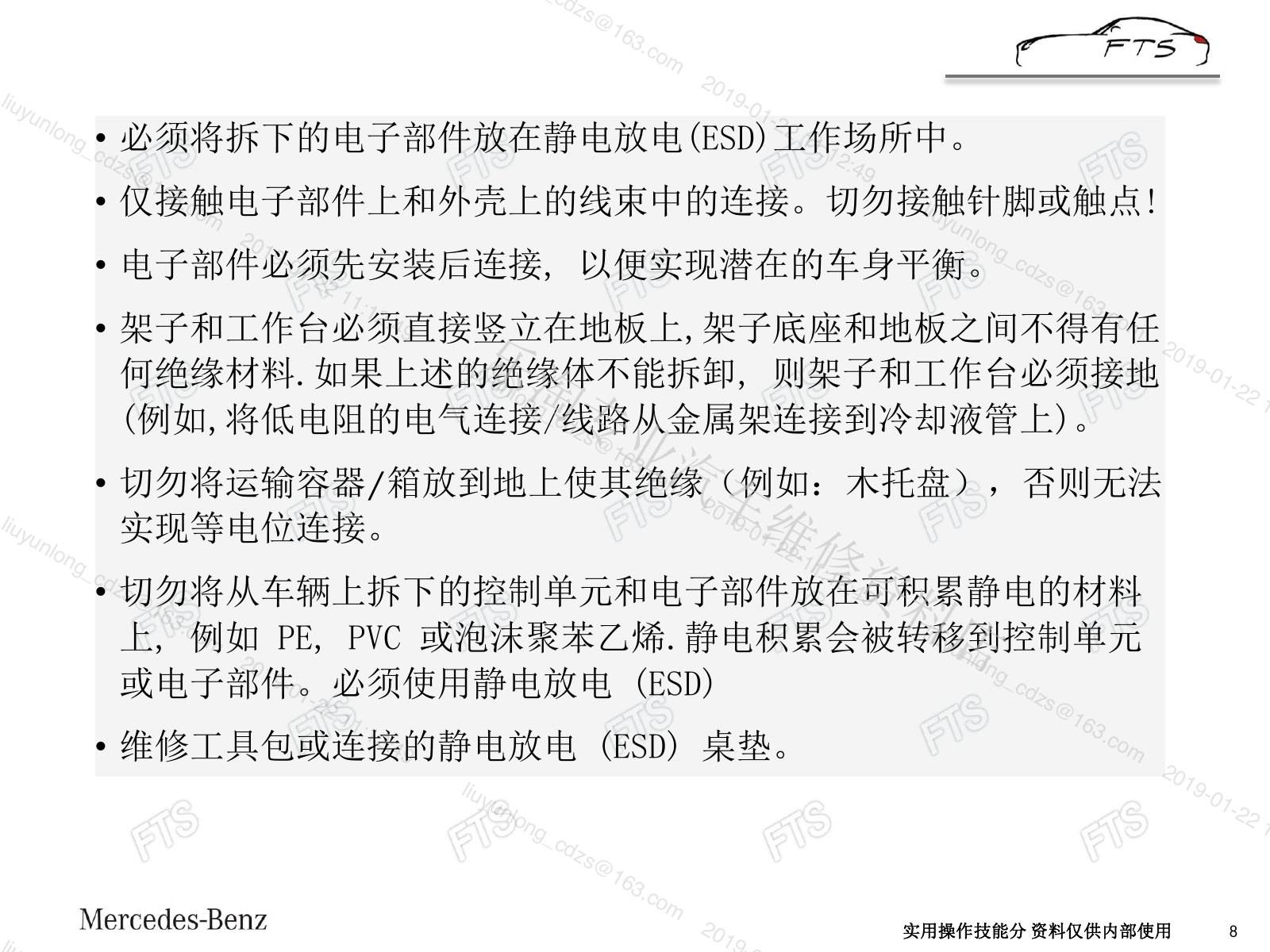

• • 必须将拆下的电子部件放在静电放电(ESD)工作场所中。
• • 电子部件必须先安装后连接, 以便实现潜在的车身平衡。
• • 架子和工作台必须直接竖立在地板上,架子底座和地板之间不得有任何绝缘材料.如果上述的绝缘体不能拆卸, 则架子和工作台必须接地(例如,将低电阻的电气连接/线路从金属架连接到冷却液管上)。
• • 切勿将从车辆上拆下的控制单元和电子部件放在可积累静电的材料上, 例如 PE, PVC 或泡沫聚苯乙烯.静电积累会被转移到控制单元或电子部件。必须使用静电放电 (ESD)
• • 维修工具包或连接的静电放电 (ESD) 桌垫。

四、记录与注意事项

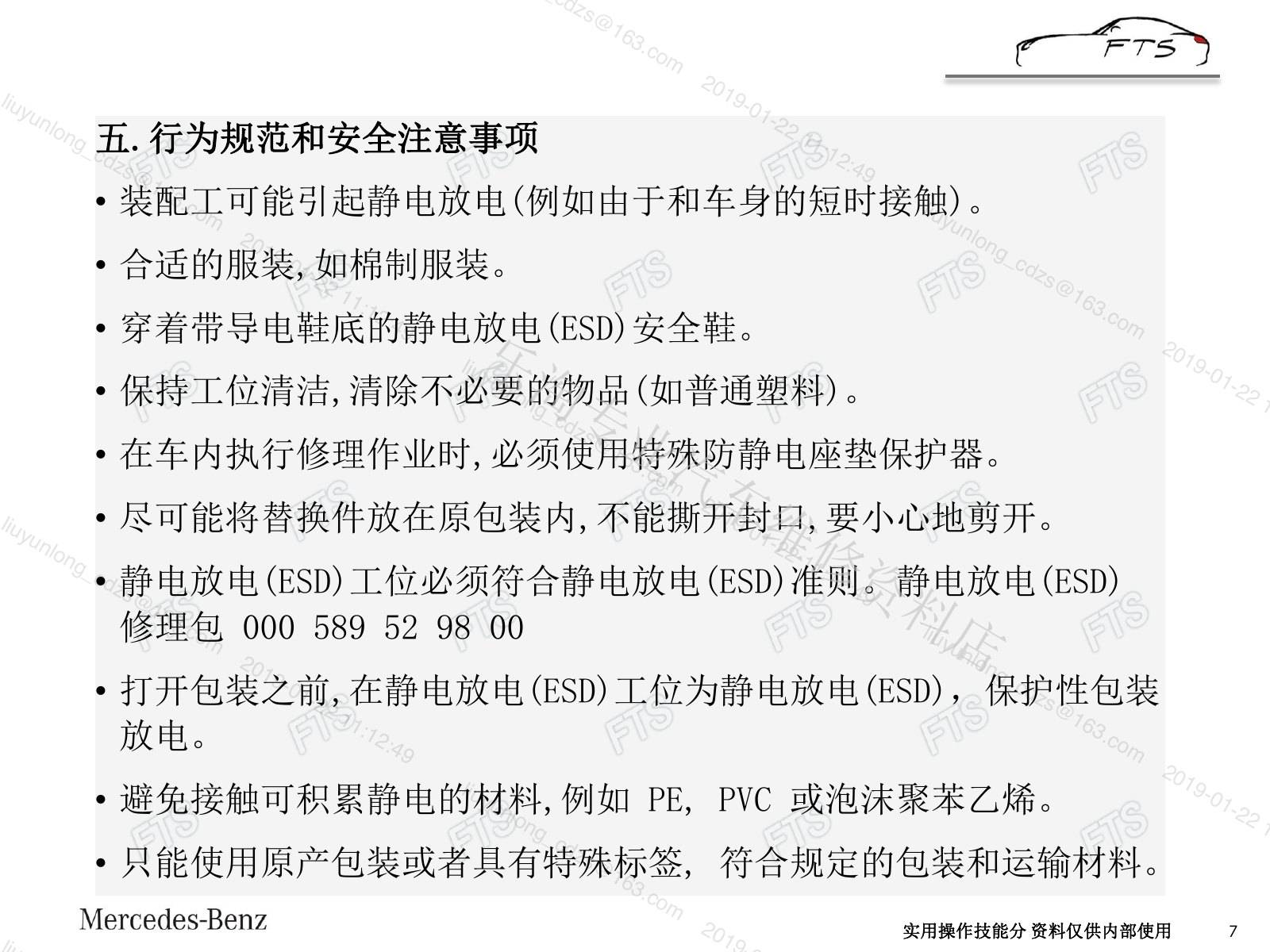

• 五. 行为规范和安全注意事项
• 为了避免因车辆电子装置中的静电放电(ESD)造成故障和损坏，必须考虑并遵照各种步骤和安全注意事项。
• 五.行为规范和安全注意事项

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
