奔驰多功能和夜视摄像头校正

一、适用车型与故障信息

• 54/所有车型/多功能和夜视摄像头校正
• • 车速须处于30km/h之间的范围

二、检查与诊断要点

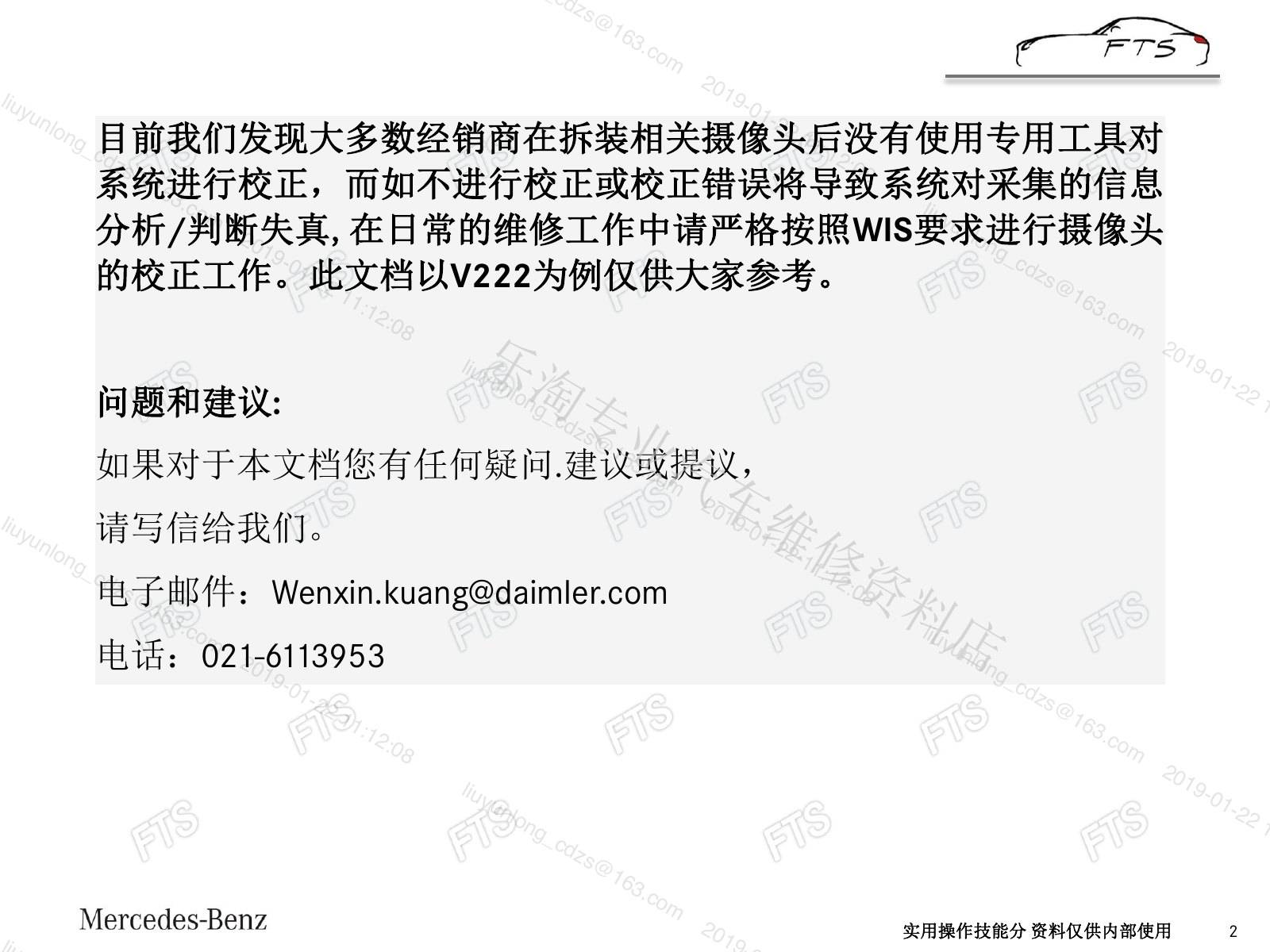

• 目前我们发现大多数经销商在拆装相关摄像头后没有使用专用工具对系统进行校正，而如不进行校正或校正错误将导致系统对采集的信息分析/判断失真,在日常的维修工作中请严格按照WIS要求进行摄像头的校正工作。

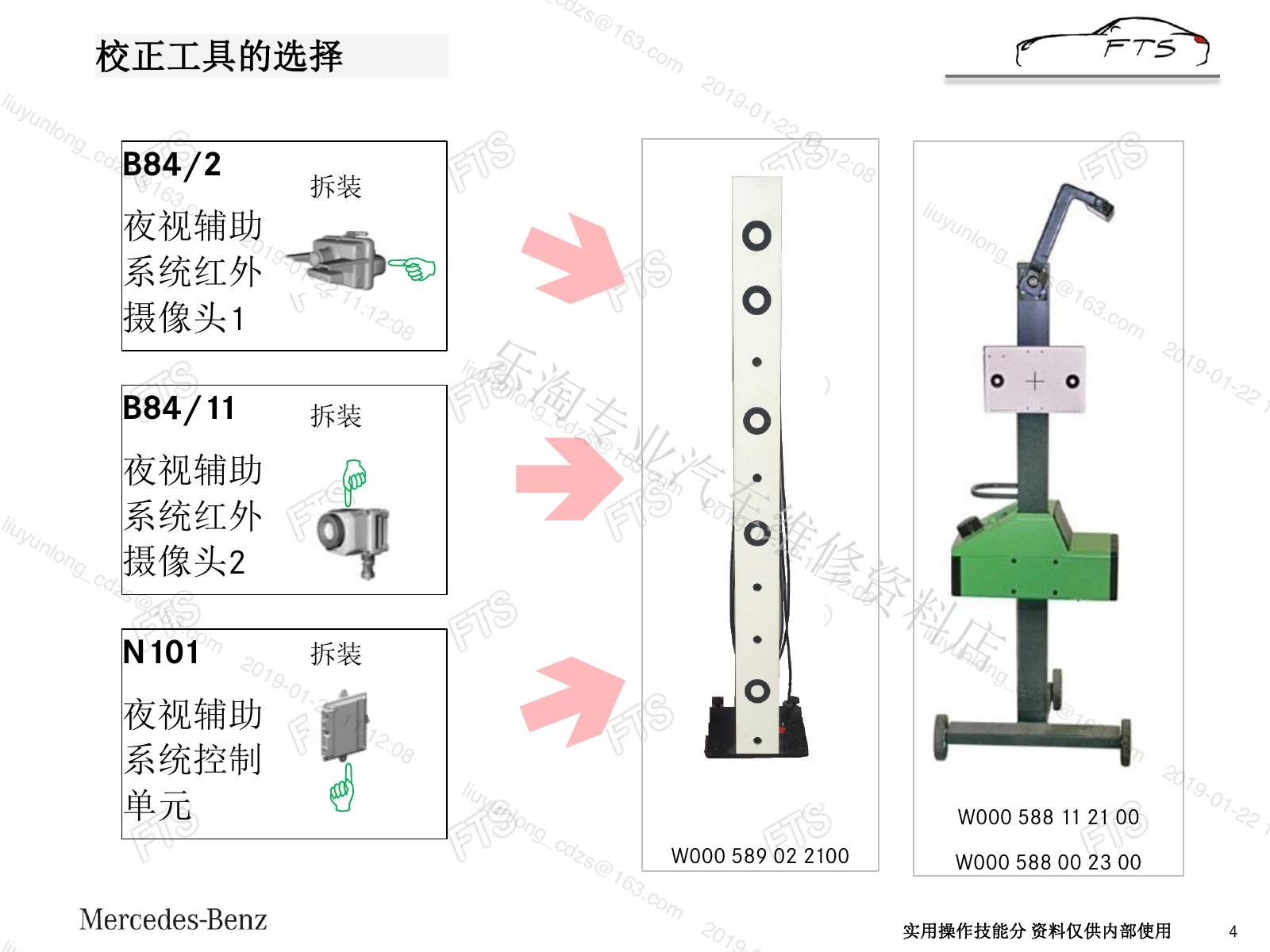

• 4 实用操作技能分夜视辅助系统红外夜视辅助系统红外夜视辅助系统控制校正工具的选择

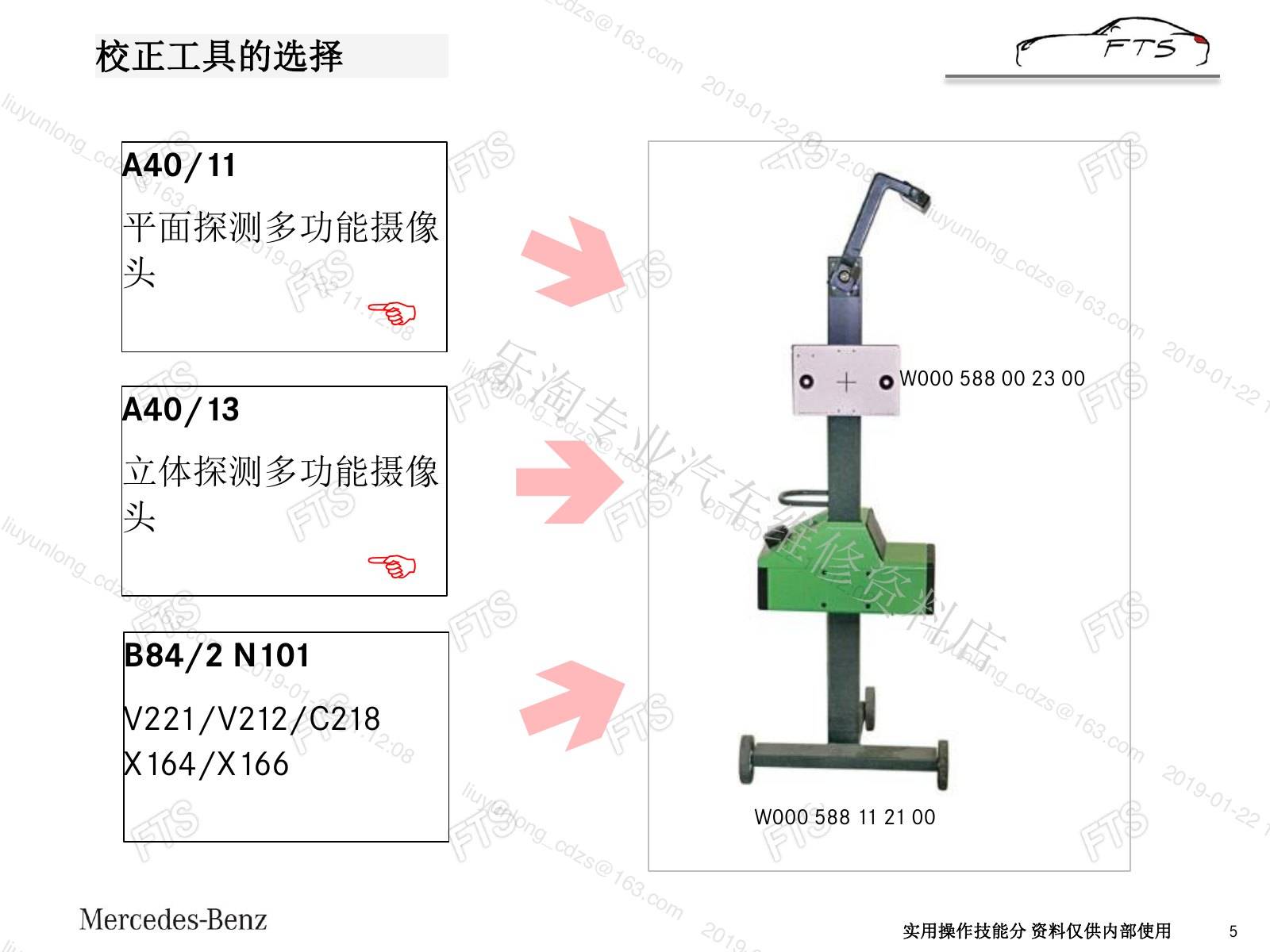

• 5 实用操作技能分平面探测多功能摄像立体探测多功能摄像校正工具的选择

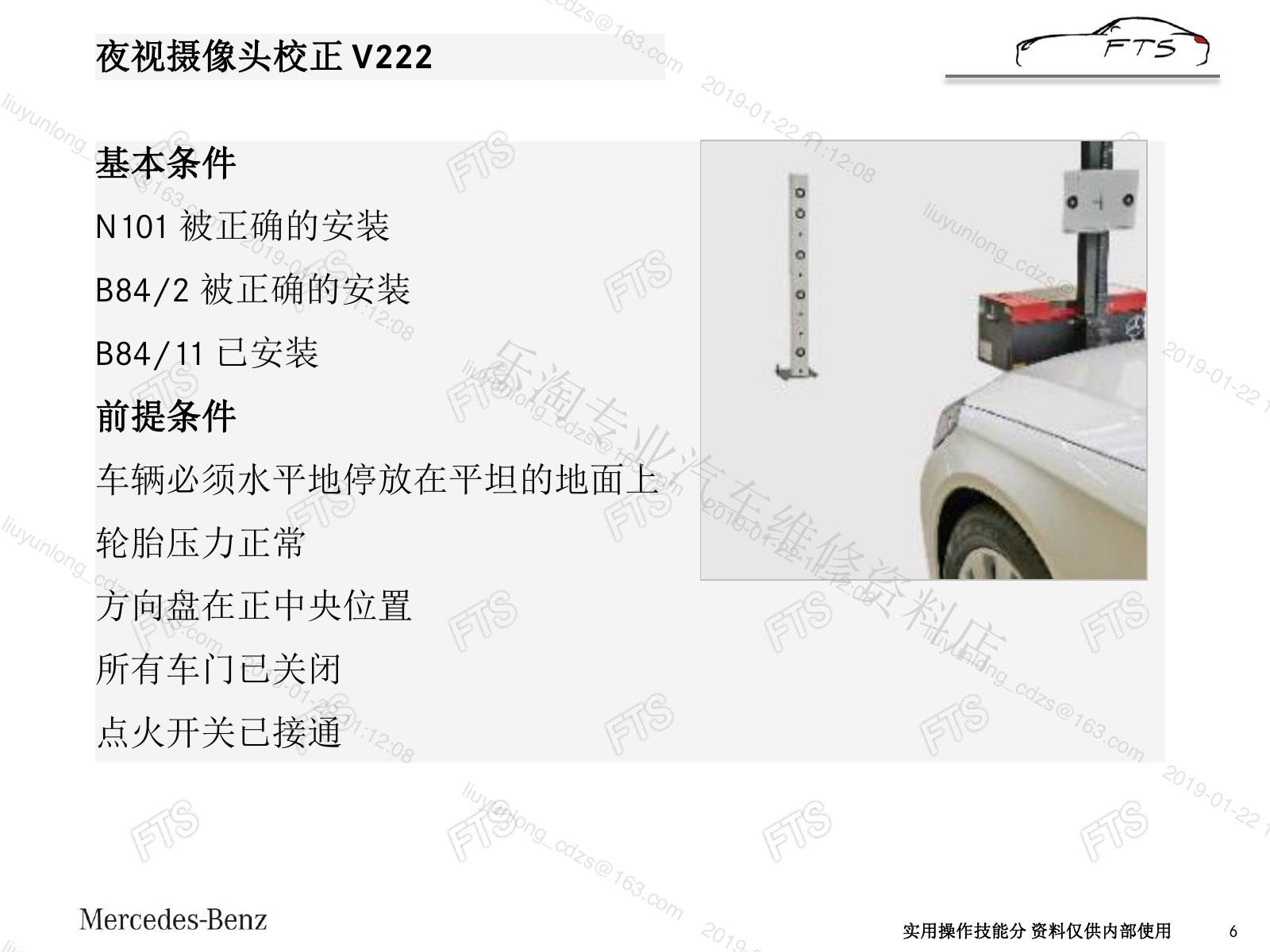

• 基本条件N101 被正确的安装B84/2 被正确的安装前提条件车辆必须水平地停放在平坦的地面上轮胎压力正常方向盘在正中央位置所有车门已关闭点火开关已接通夜视摄像头校正 V222
•  必须确保摄像头的视角无阻挡，如有必要，清洁摄像机区域内的风挡玻璃夜视摄像头B84/2校正 V222

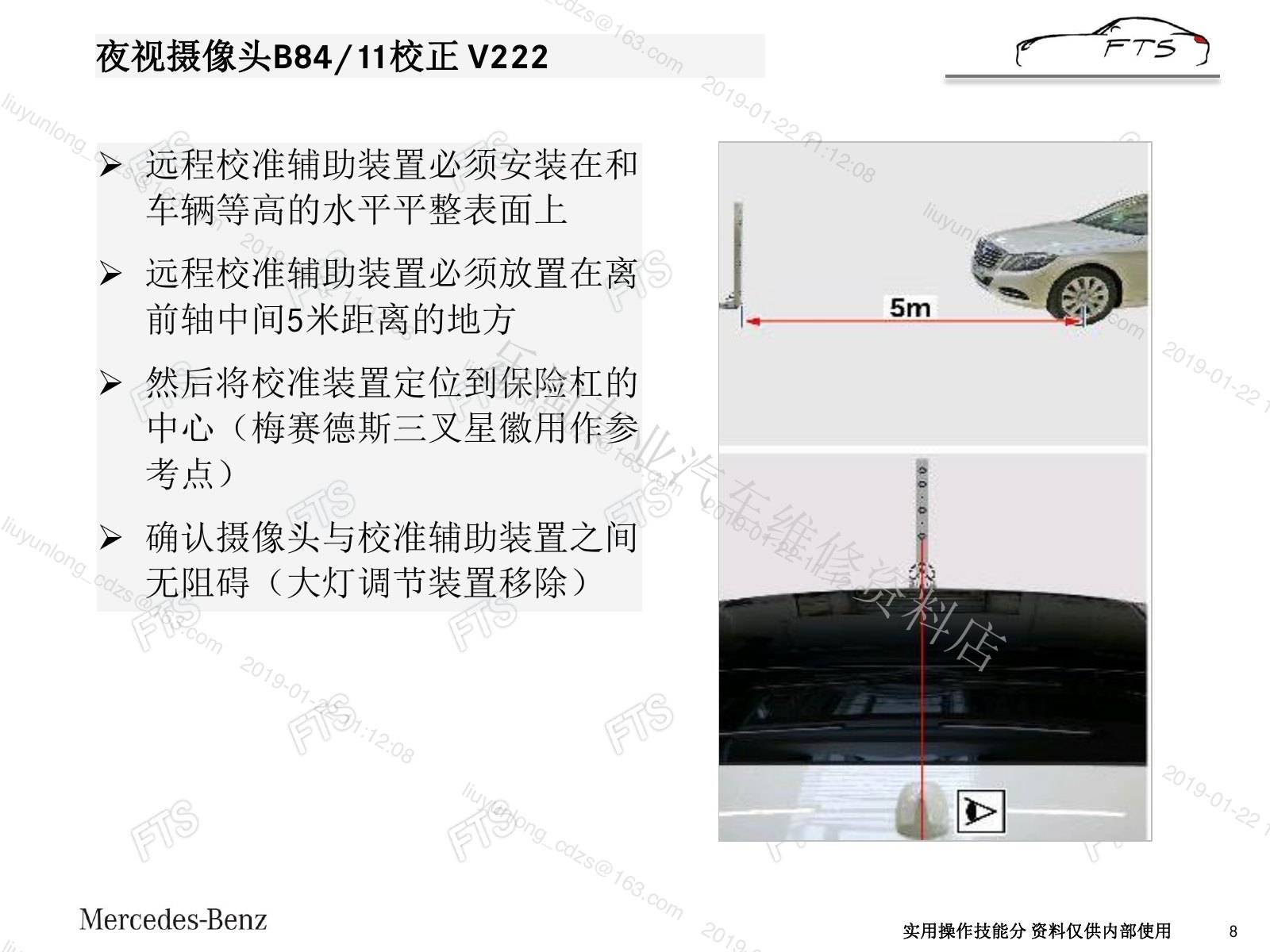

•  确认摄像头与校准辅助装置之间无阻碍（大灯调节装置移除）夜视摄像头B84/11校正 V222

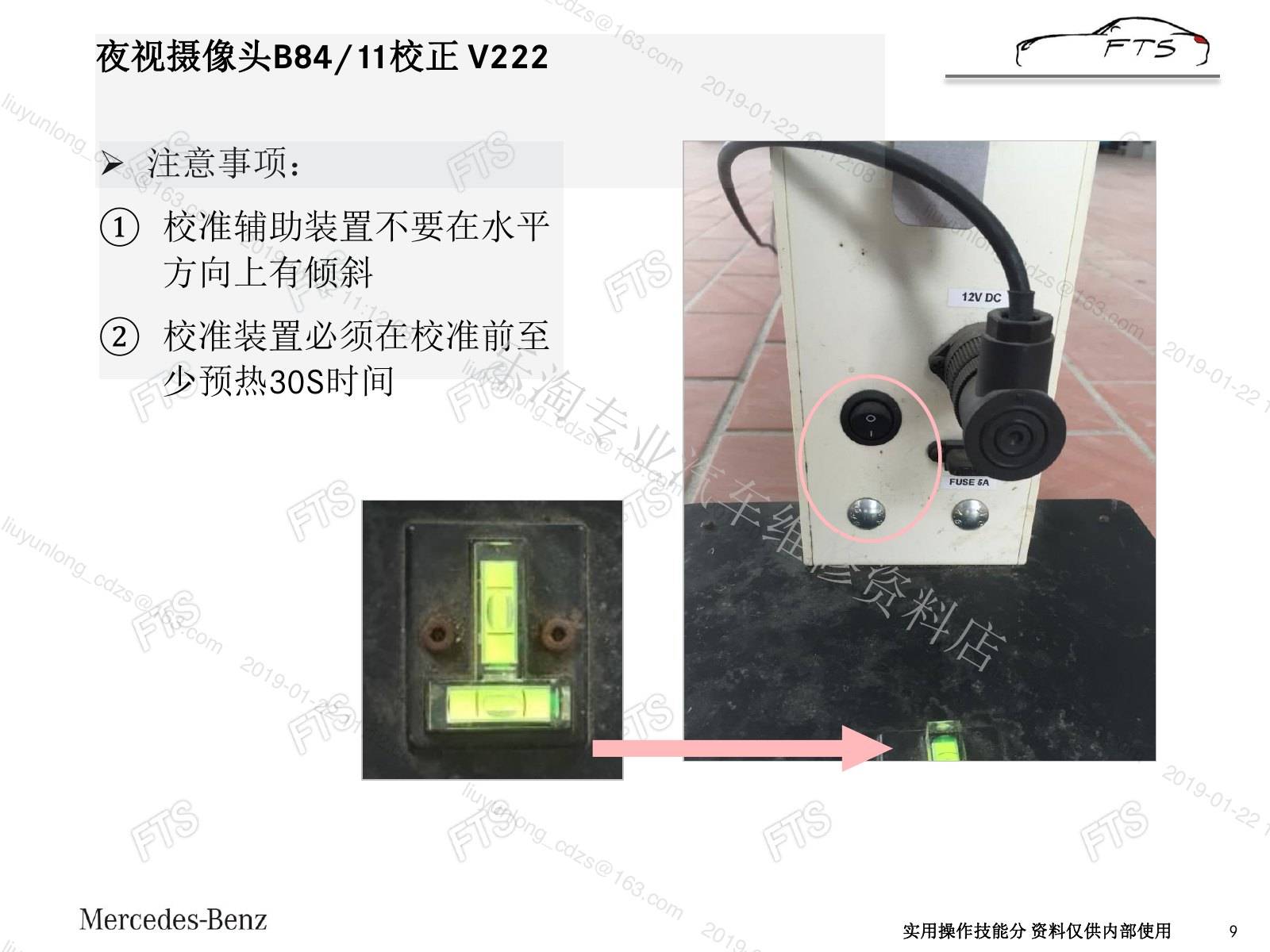

•  注意事项：① 校准辅助装置不要在水平方向上有倾斜② 校准装置必须在校准前至少预热30S时间夜视摄像头B84/11校正 V222

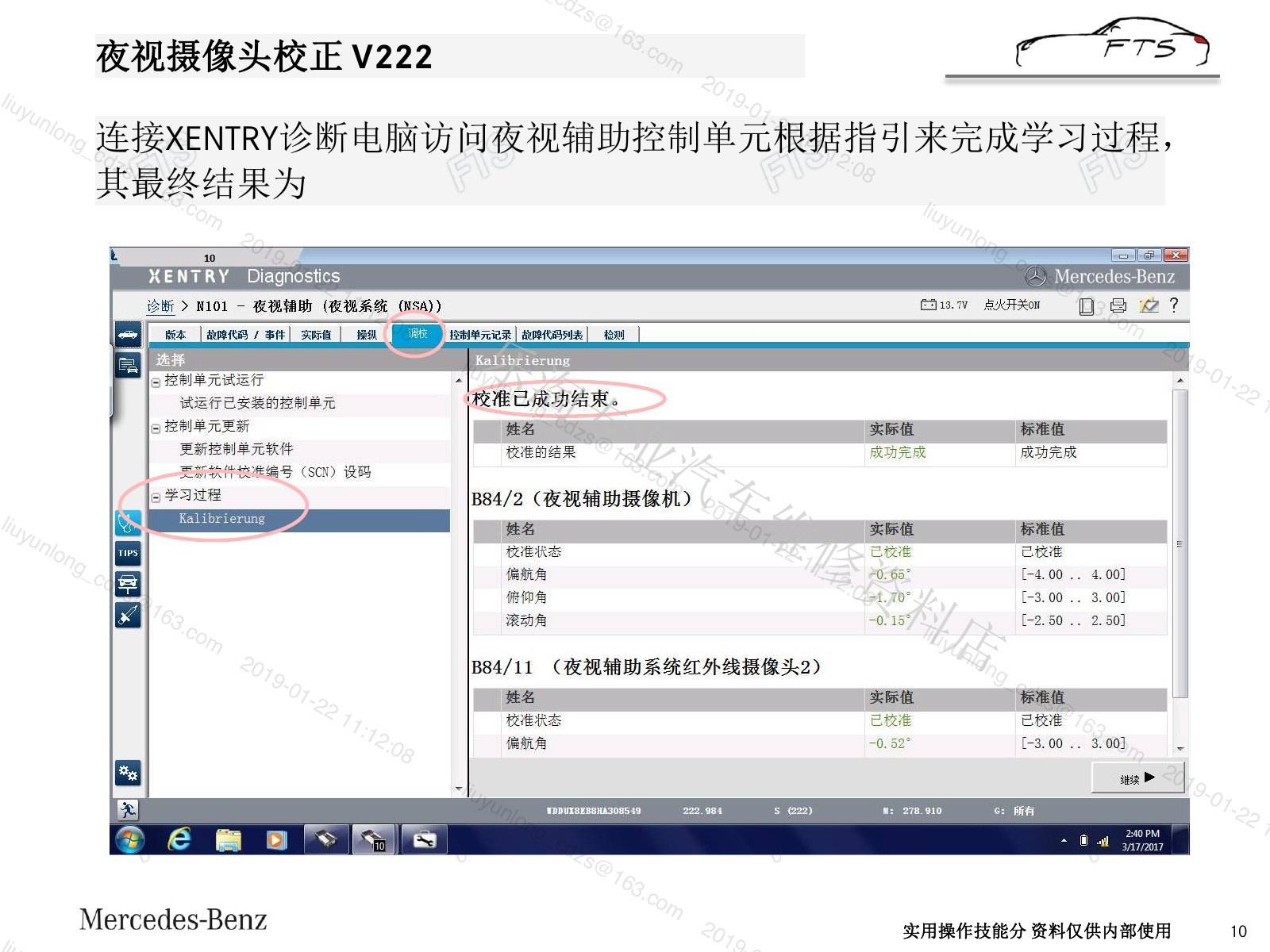

• 连接XENTRY诊断电脑访问夜视辅助控制单元根据指引来完成学习过程，其最终结果为夜视摄像头校正 V222

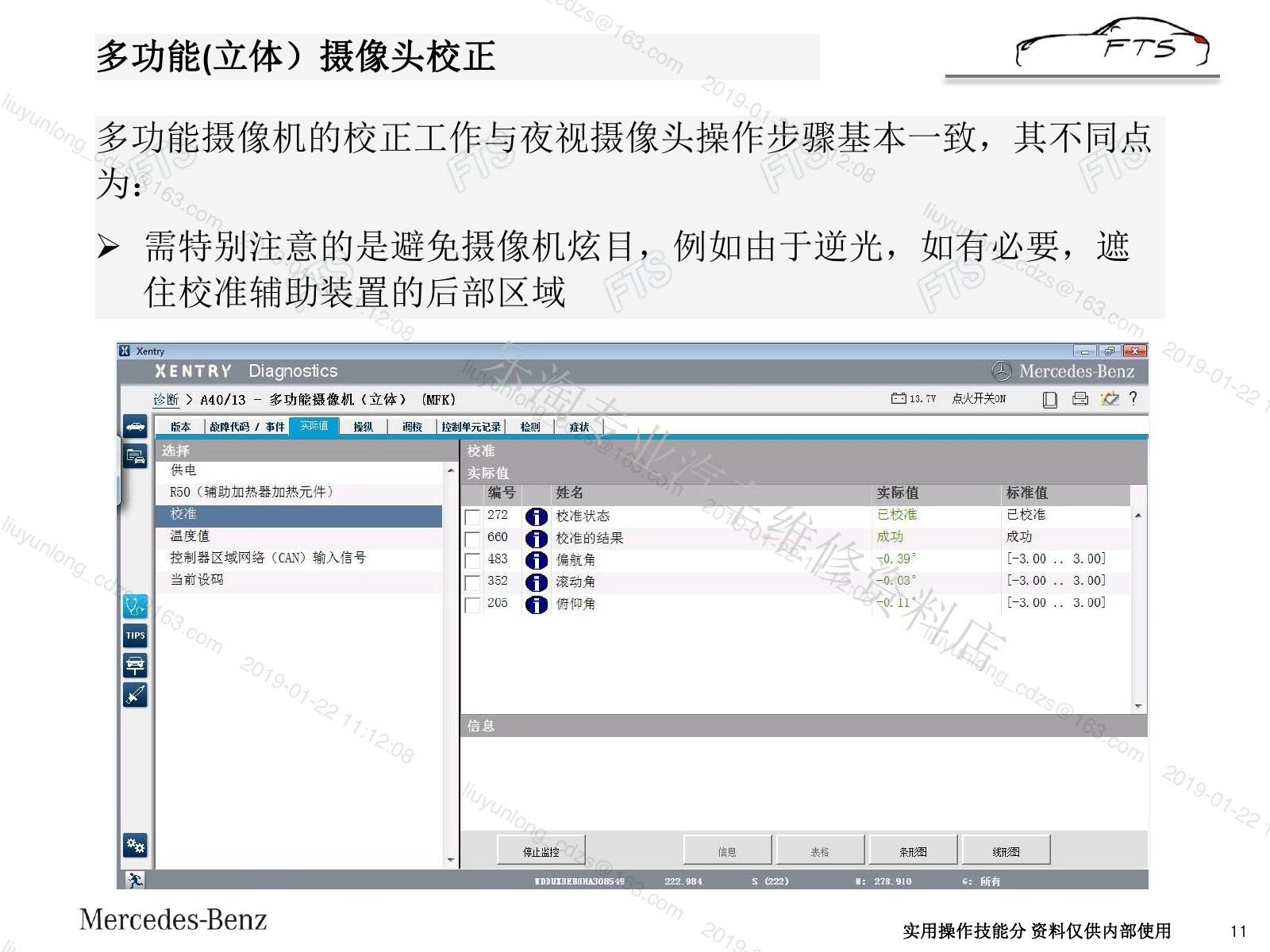

• 多功能摄像机的校正工作与夜视摄像头操作步骤基本一致，其不同点
•  需特别注意的是避免摄像机炫目，例如由于逆光，如有必要，遮住校准辅助装置的后部区域多功能(立体）摄像头校正

三、维修处理与操作要求

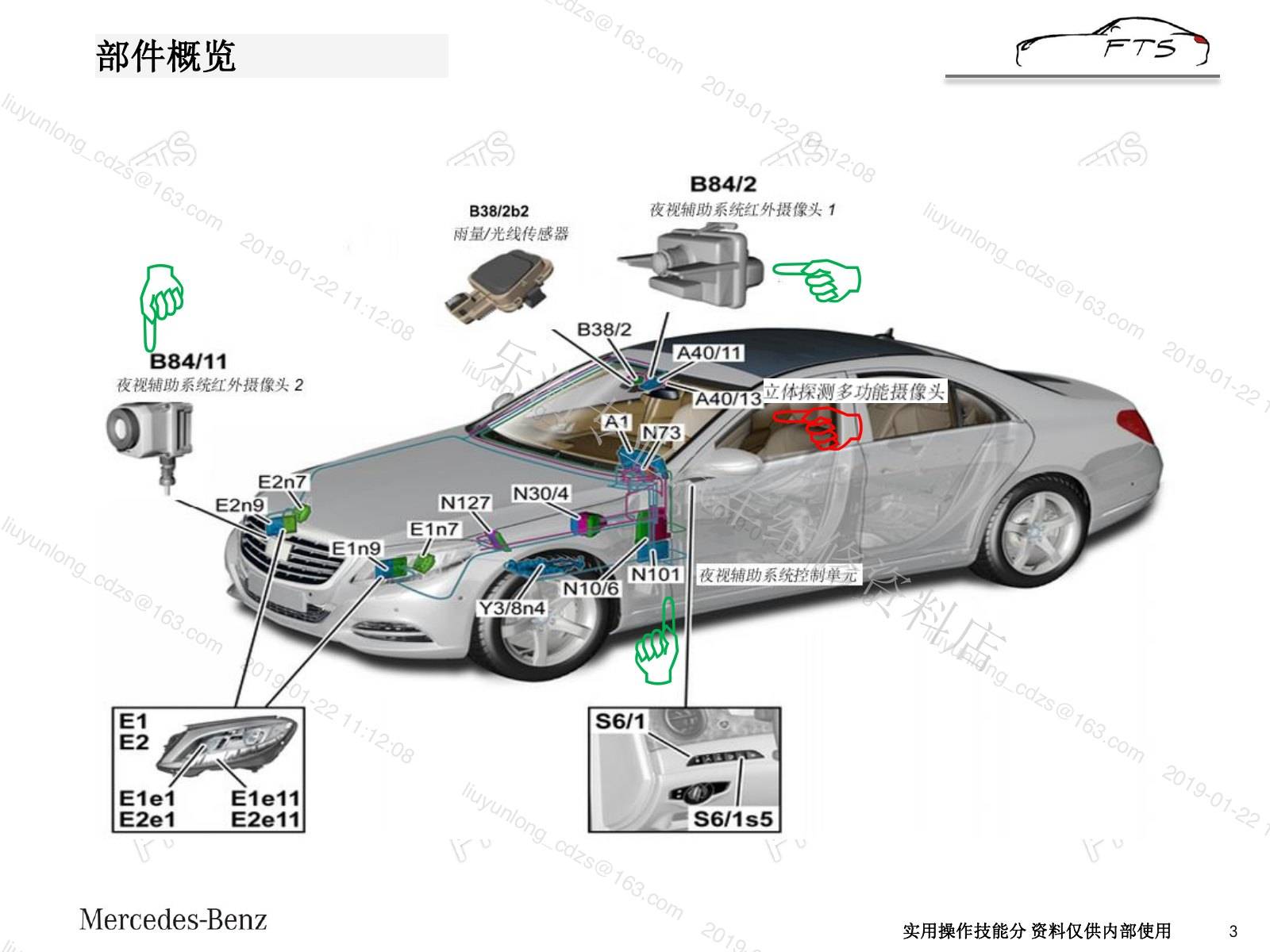

• 3 实用操作技能分部件概览

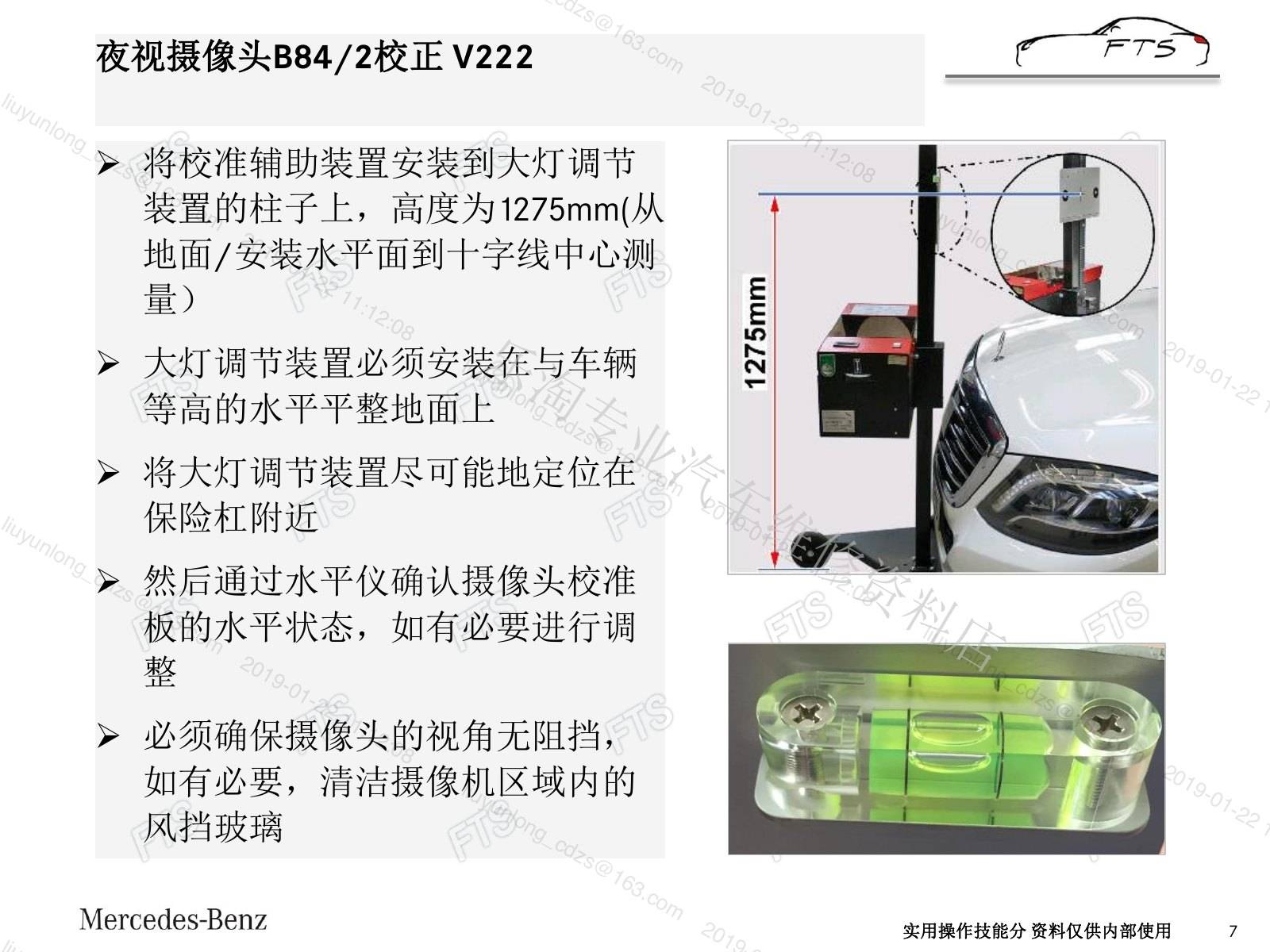

•  将校准辅助装置安装到大灯调节装置的柱子上，高度为1275mm(从地面/安装水平面到十字线中心测
•  大灯调节装置必须安装在与车辆等高的水平平整地面上
•  远程校准辅助装置必须安装在和车辆等高的水平平整表面上
• 13 实用操作技能分

四、记录与注意事项

•  然后通过水平仪确认摄像头校准板的水平状态，如有必要进行调

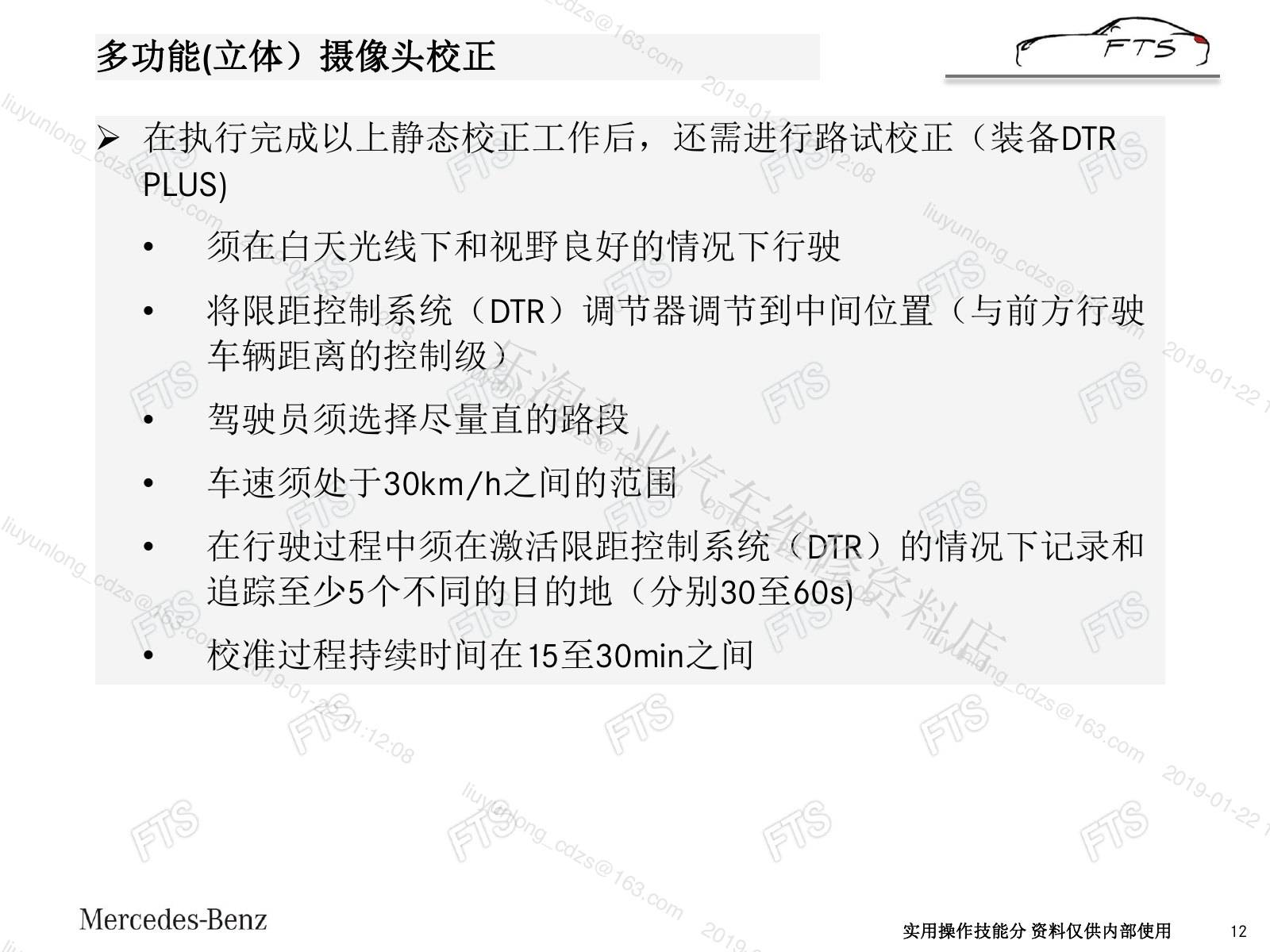

• • 在行驶过程中须在激活限距控制系统（DTR）的情况下记录和追踪至少5个不同的目的地（分别30至60s)

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
