奔驰陶瓷刹车盘磨损状况评估

一、适用车型与故障信息

• 42/陶瓷刹车盘CODE B07/磨损状况评估
• 一. 目前MB陶瓷制动盘的磨损评估方法

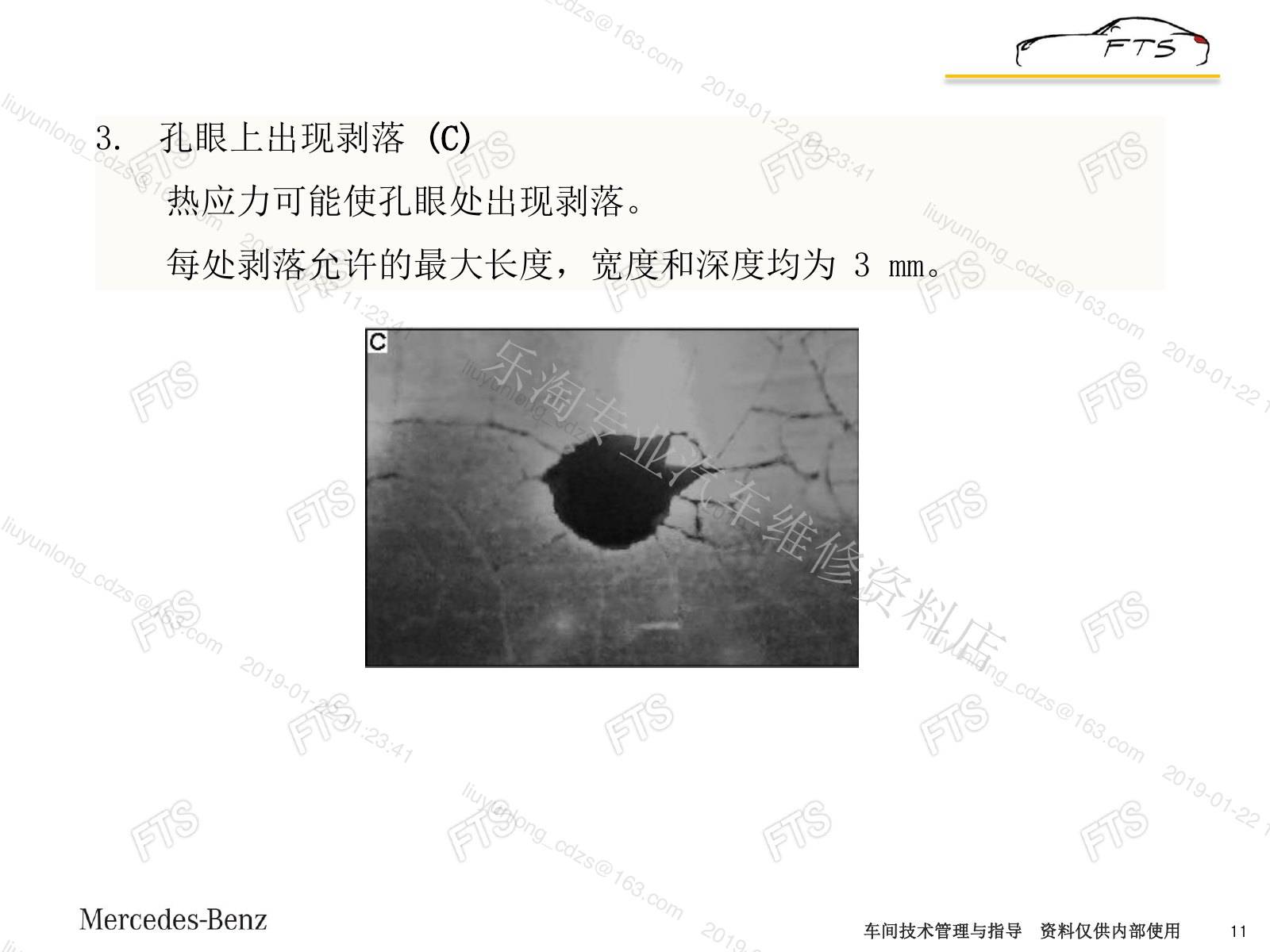

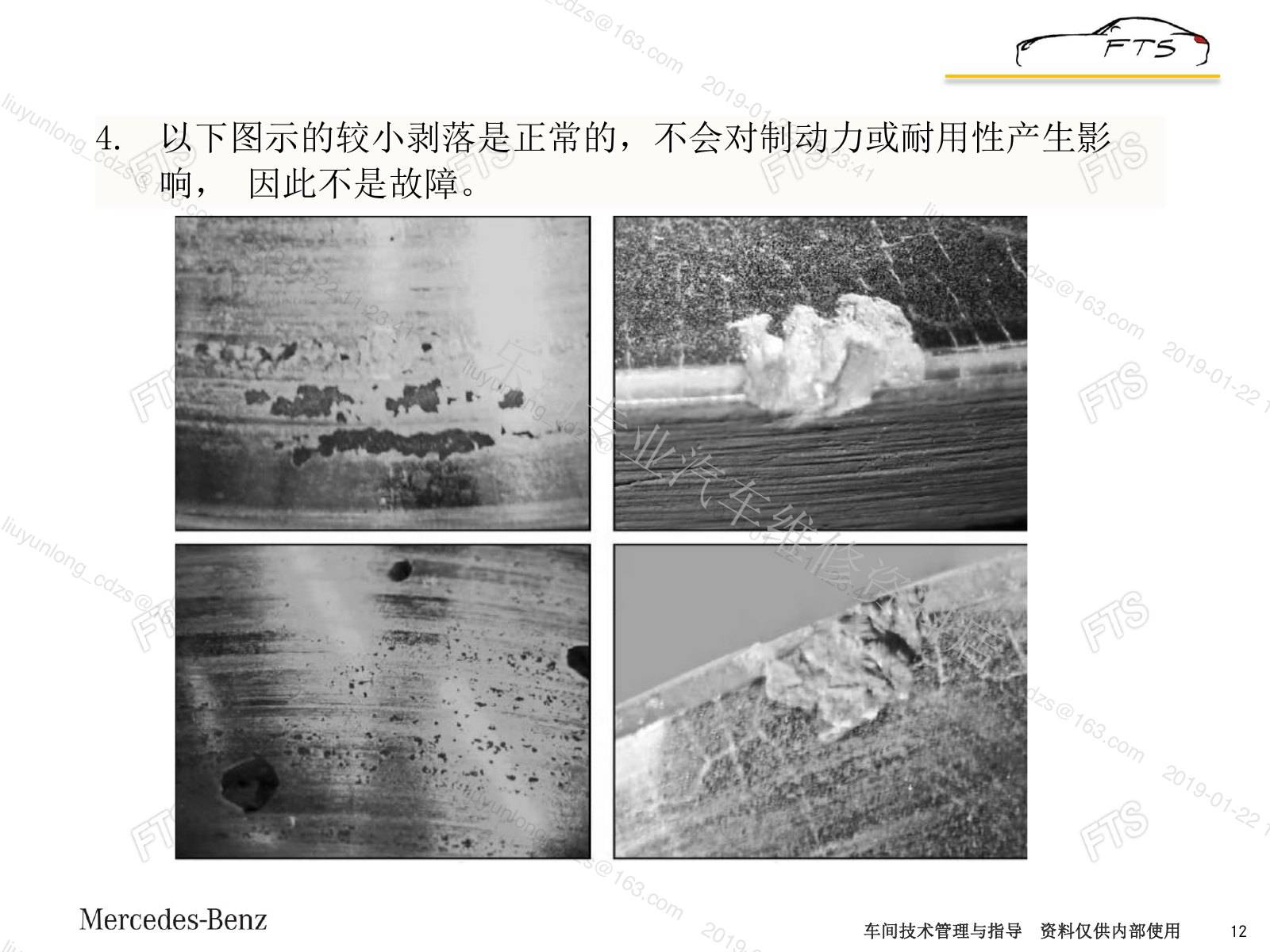

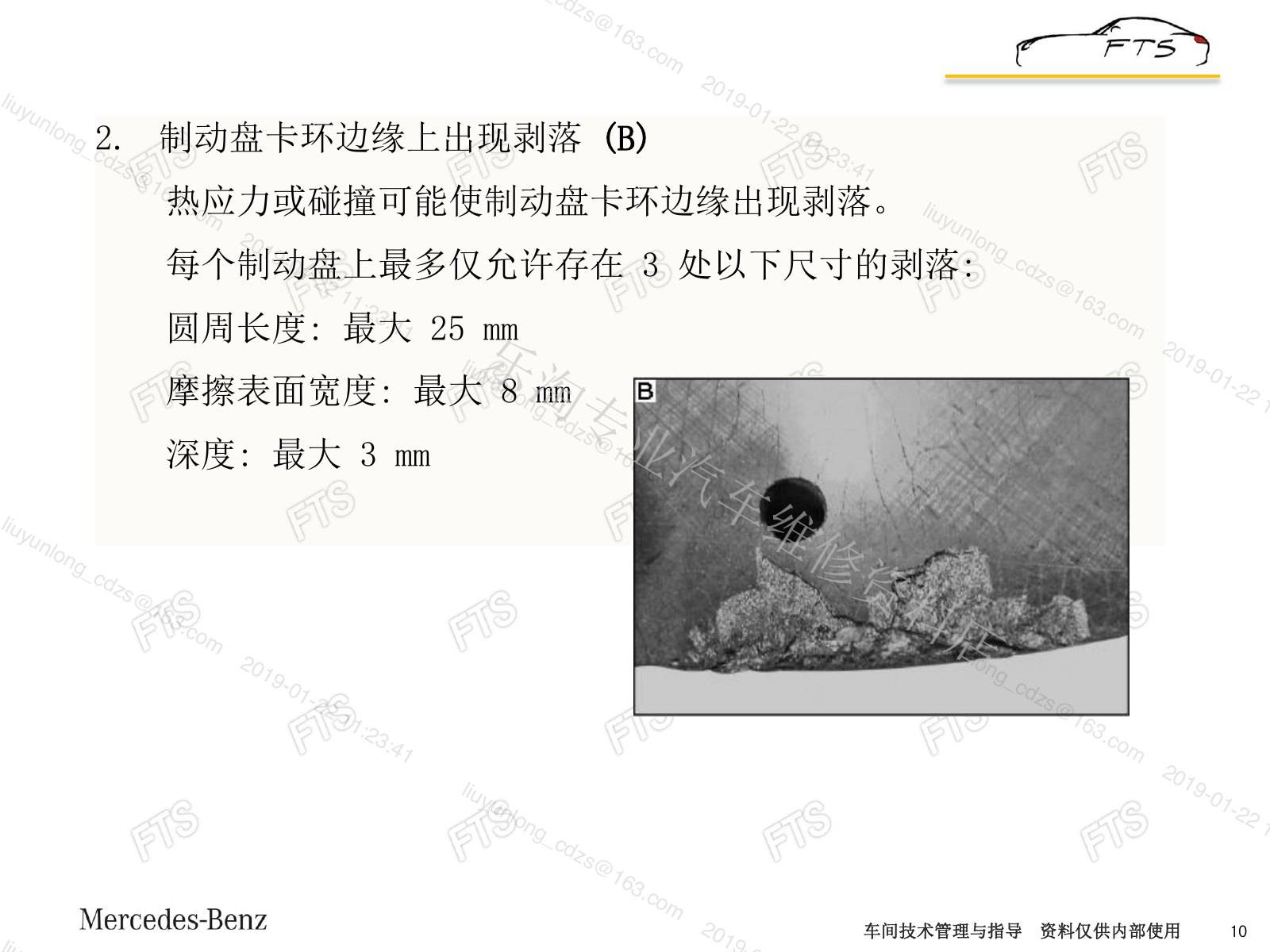

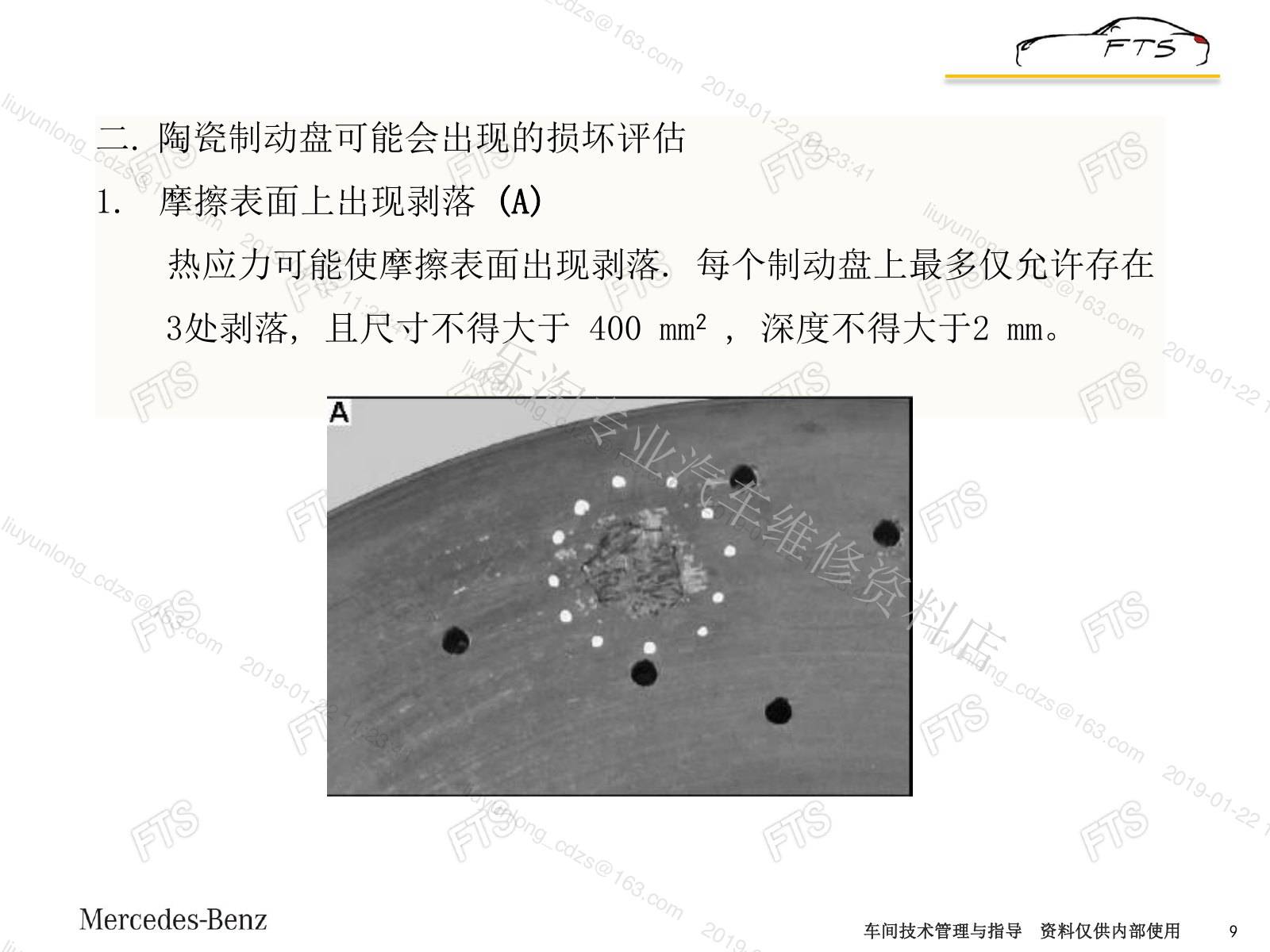

• 二. 陶瓷制动盘可能会出现的损坏评估
• 三. Proceq Carboteq®陶瓷刹车盘磨损指示精密仪器介绍车间技术管理与指导

二、检查与诊断要点

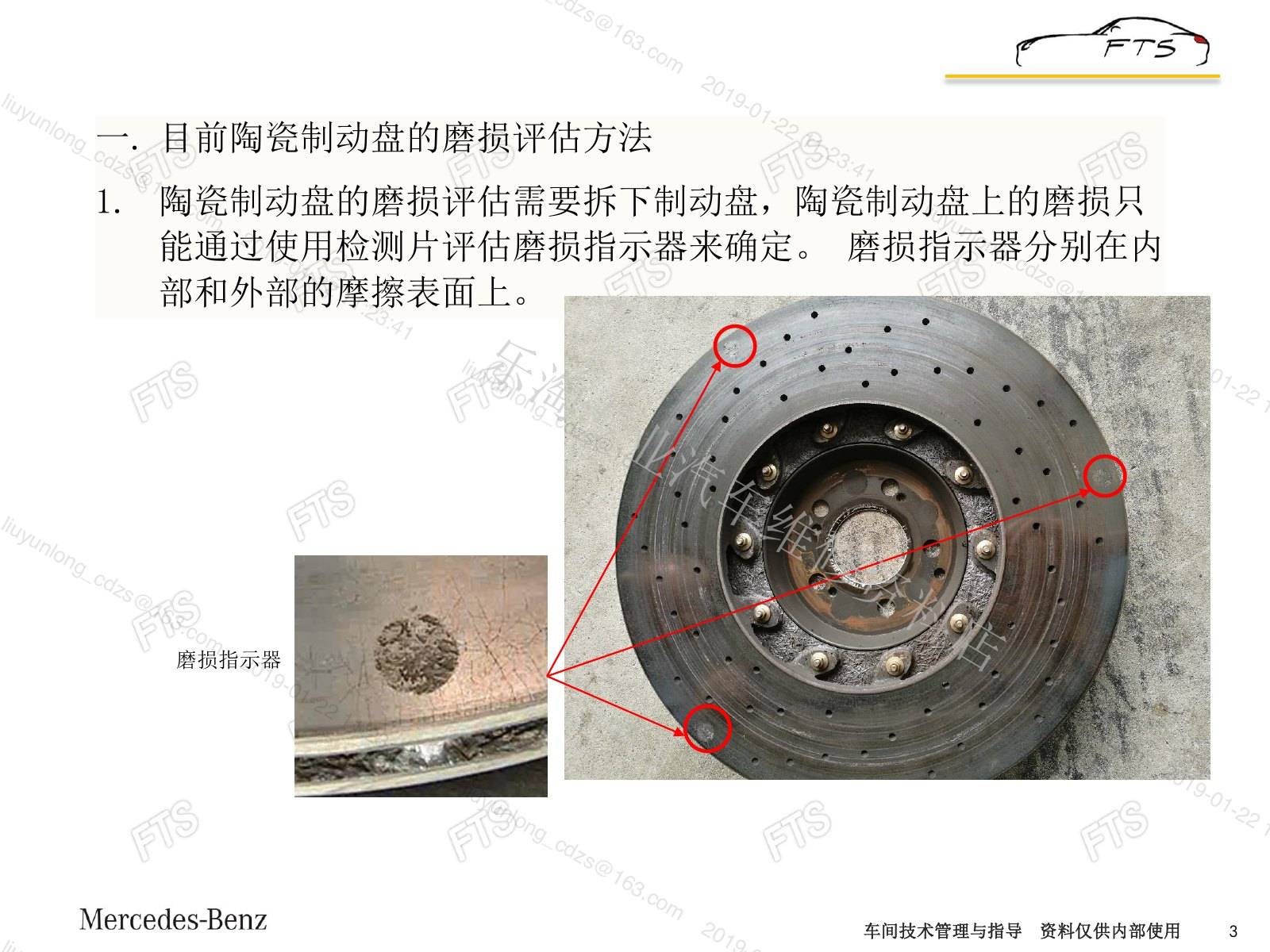

• 1. 陶瓷制动盘的磨损评估需要拆下制动盘，陶瓷制动盘上的磨损只能通过使用检测片评估磨损指示器来确定。

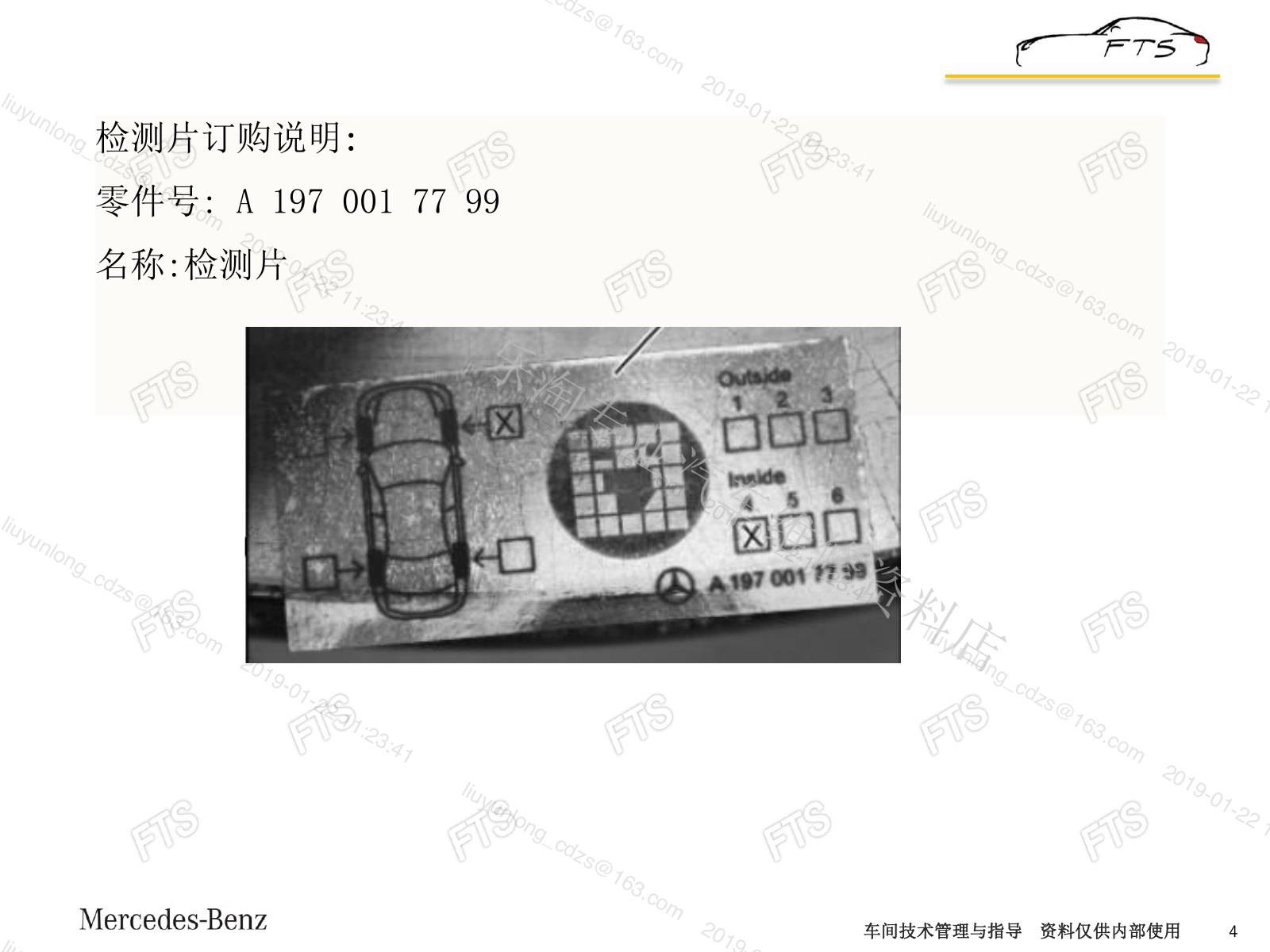

• 检测片订购说明:名称:检测片车间技术管理与指导

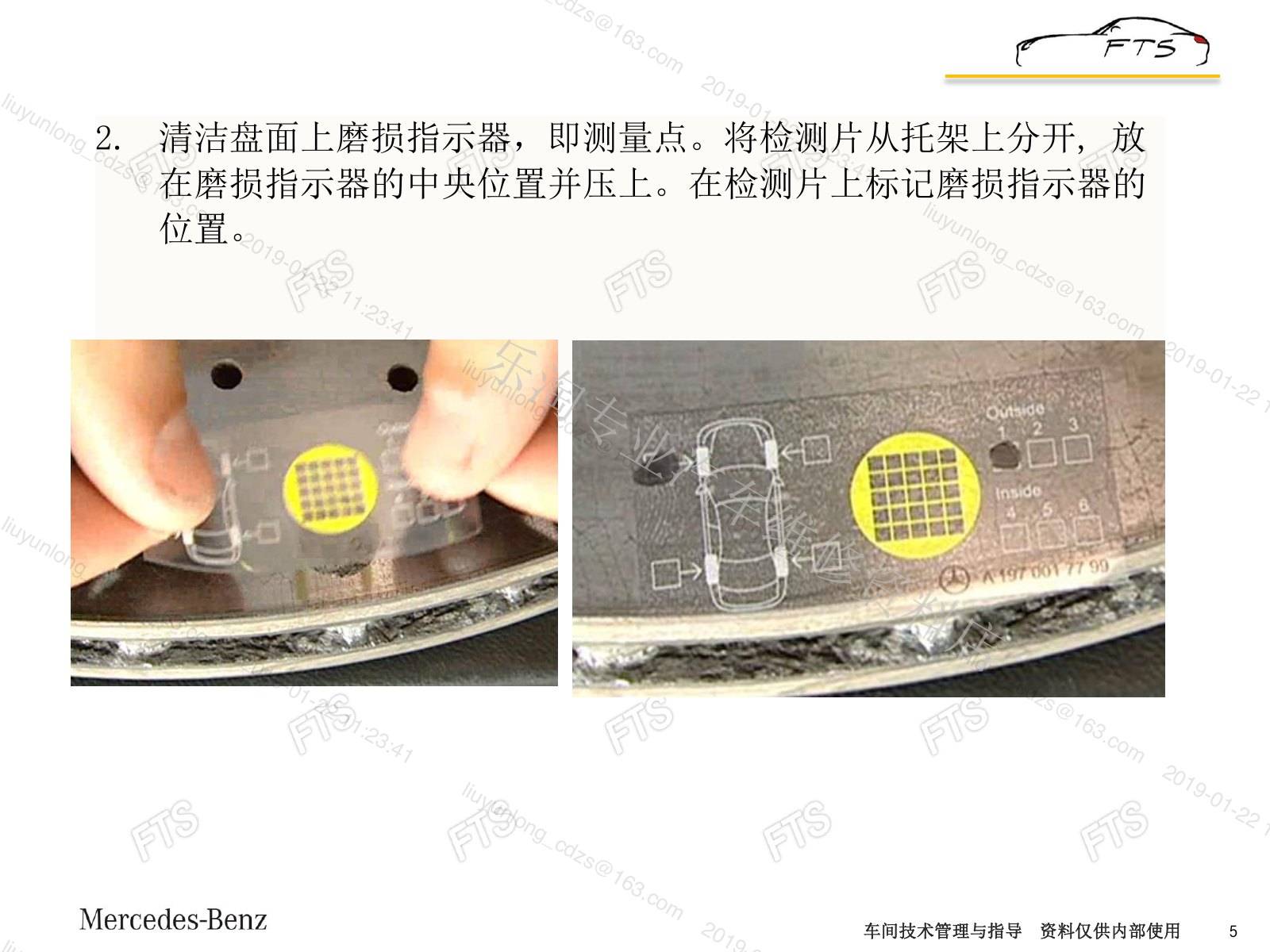

• 2. 清洁盘面上磨损指示器，即测量点。将检测片从托架上分开, 放在磨损指示器的中央位置并压上。在检测片上标记磨损指示器的车间技术管理与指导

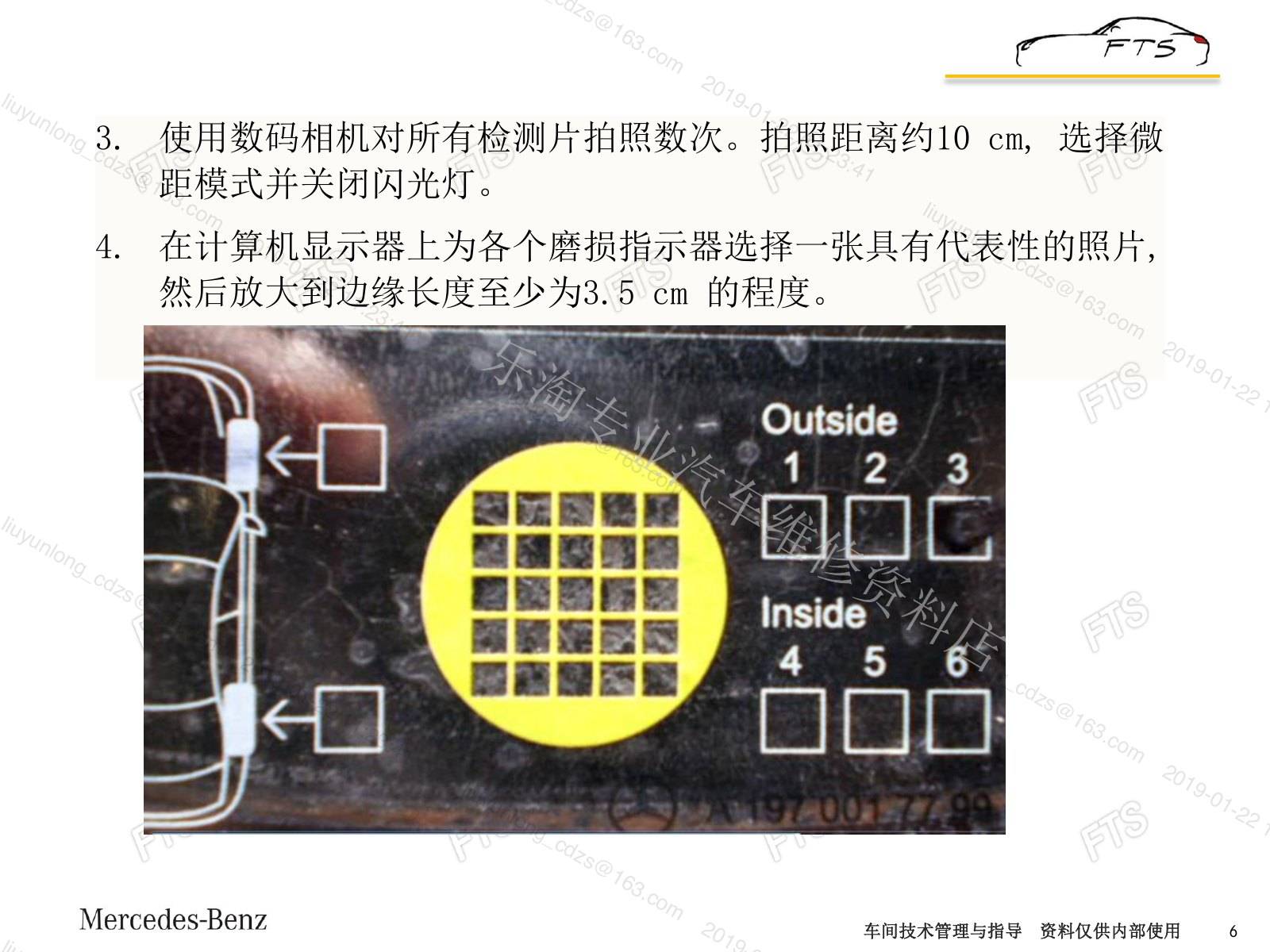

• 3. 使用数码相机对所有检测片拍照数次。
• 7. 撕下所有检测片, 然后使用干布擦掉所有的残渣。

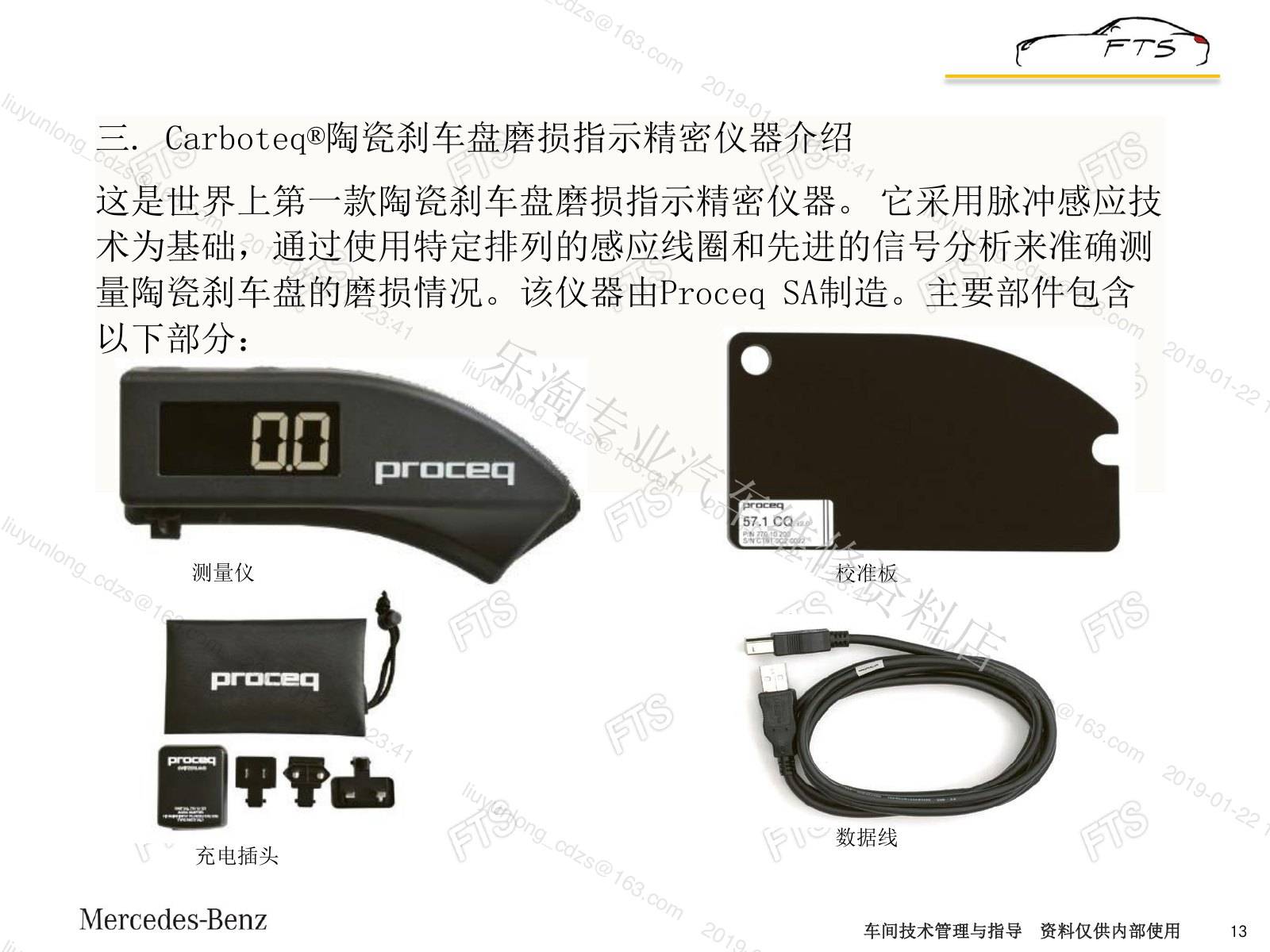

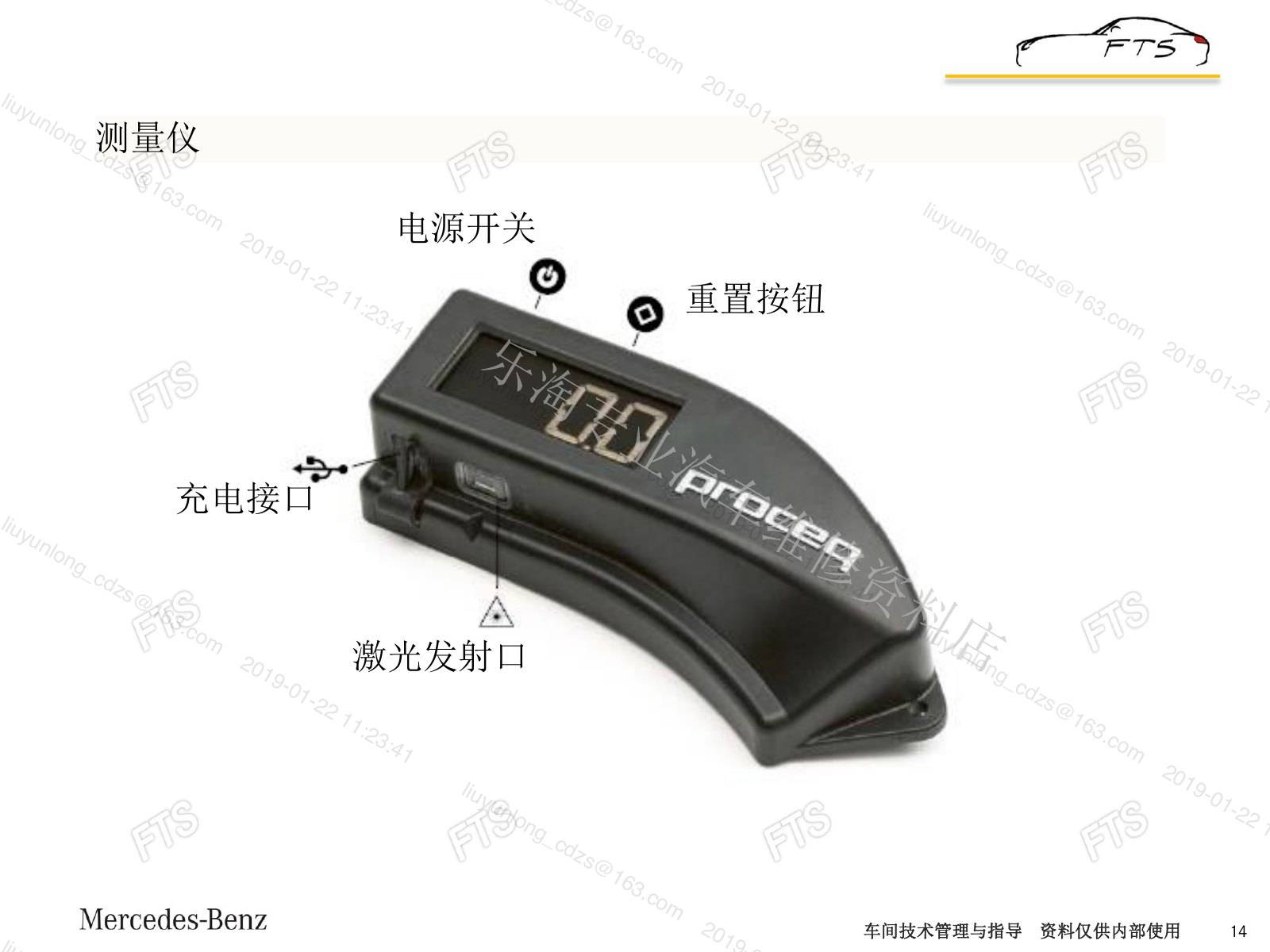

• 三. Carboteq®陶瓷刹车盘磨损指示精密仪器介绍这是世界上第一款陶瓷刹车盘磨损指示精密仪器。 它采用脉冲感应技术为基础，通过使用特定排列的感应线圈和先进的信号分析来准确测量陶瓷刹车盘的磨损情况。该仪器由Proceq SA制造。主要部件包含以下部分：车间技术管理与指导充电插头

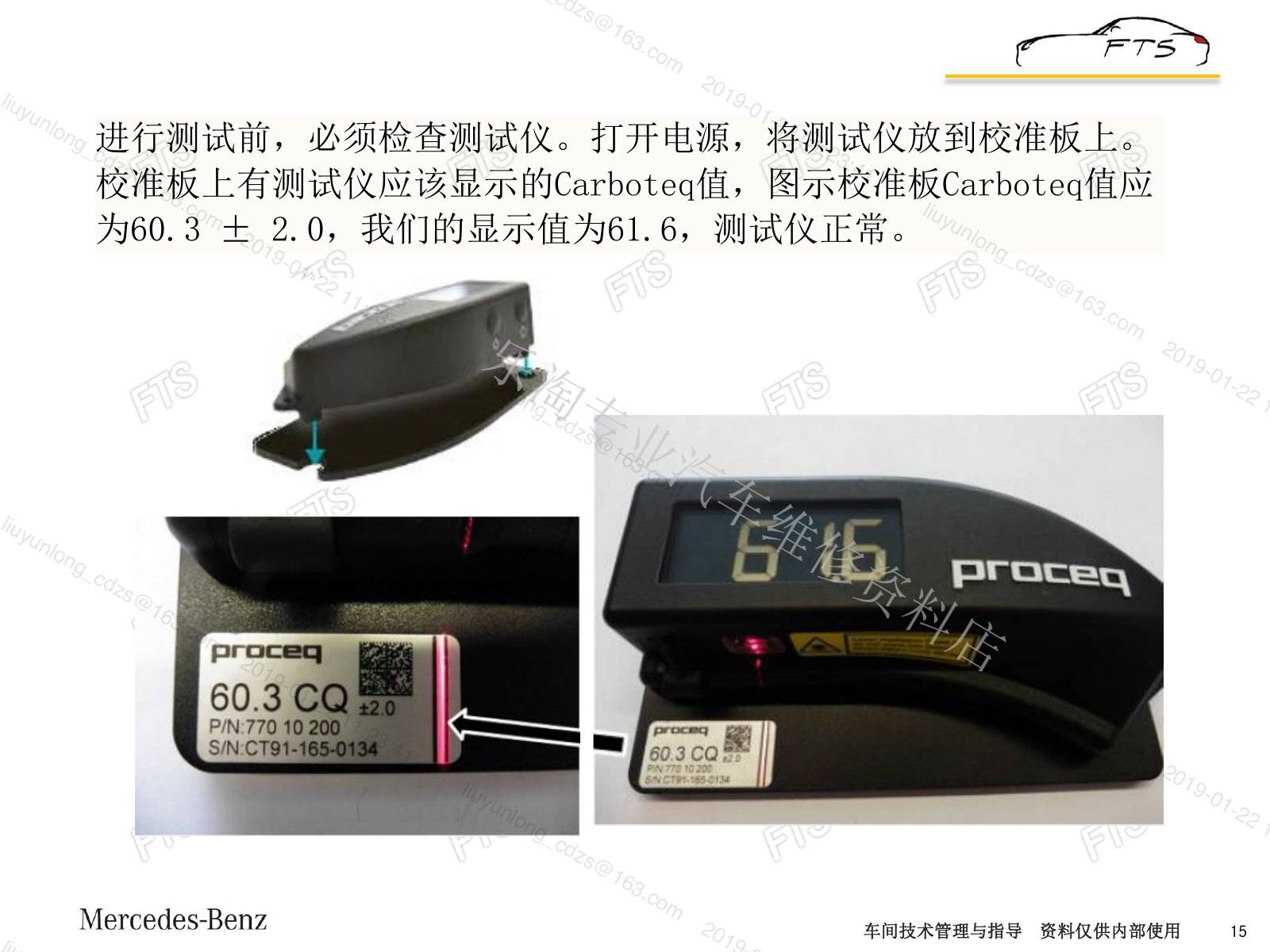

• 进行测试前，必须检查测试仪。
• 打开电源，将测试仪放到校准板上。

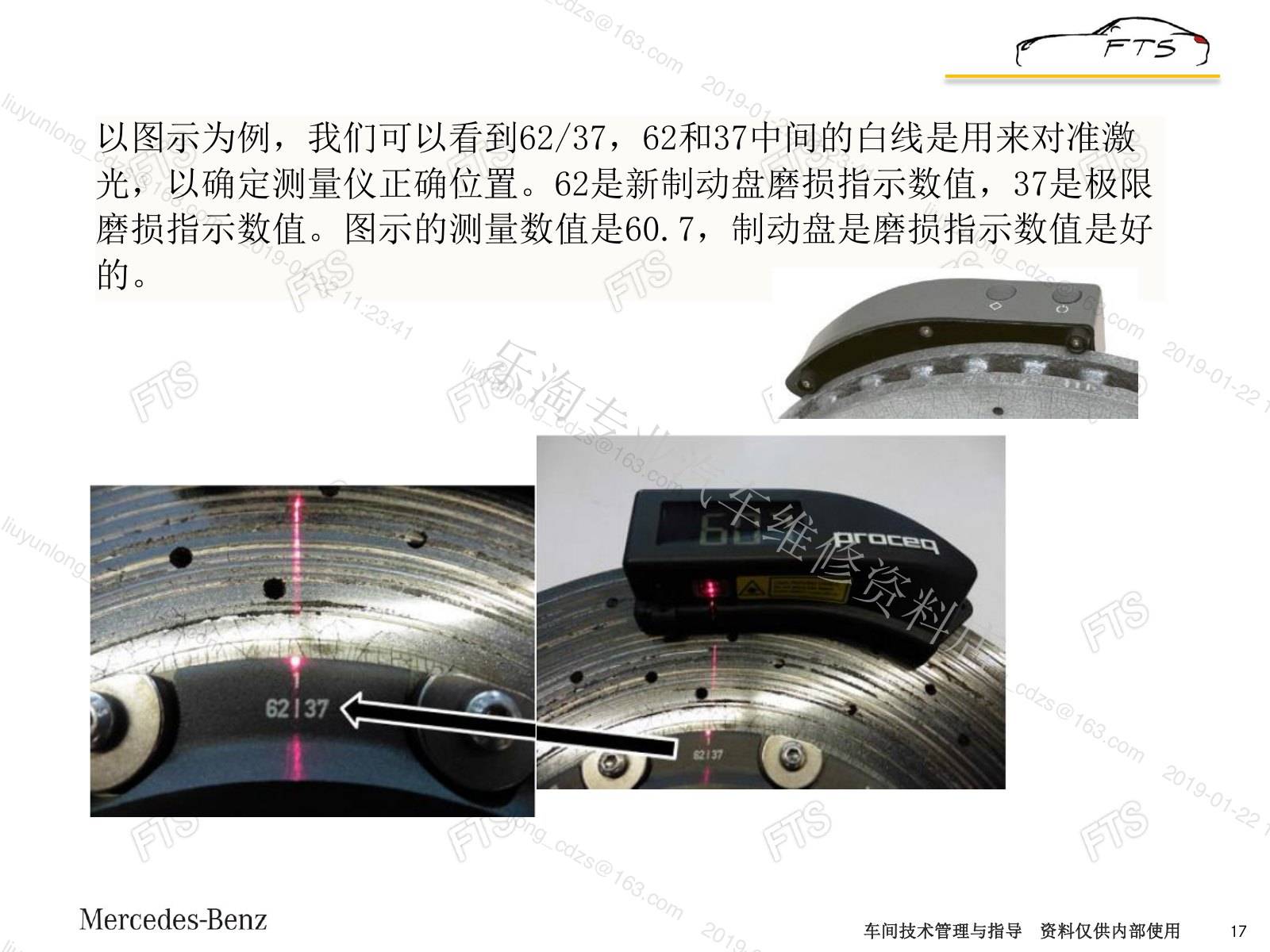

• 校准板上有测试仪应该显示的Carboteq值，图示校准板Carboteq值应为60.3 ± 2.0，我们的显示值为61.6，测试仪正常。

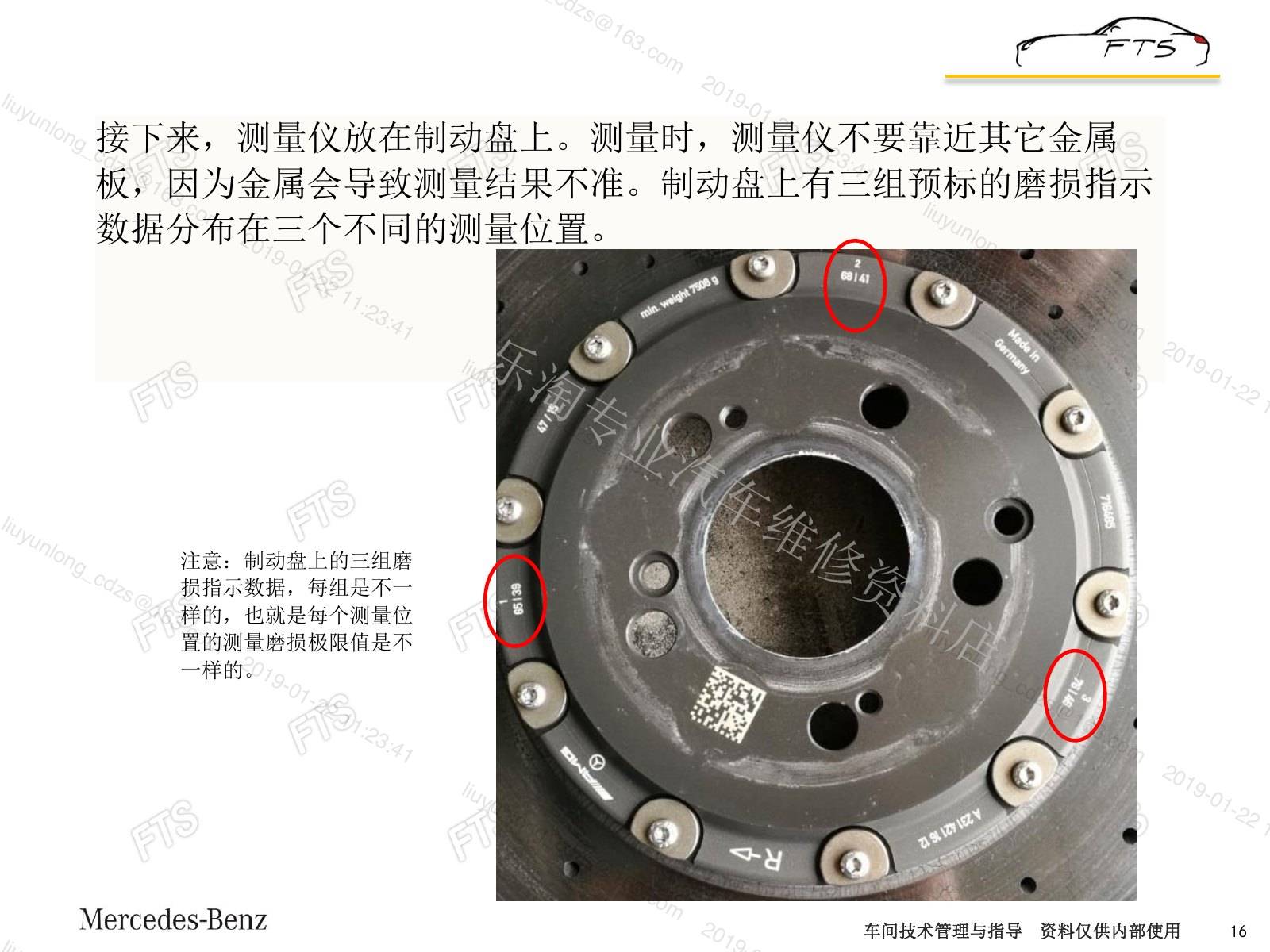

• 接下来，测量仪放在制动盘上。

三、维修处理与操作要求

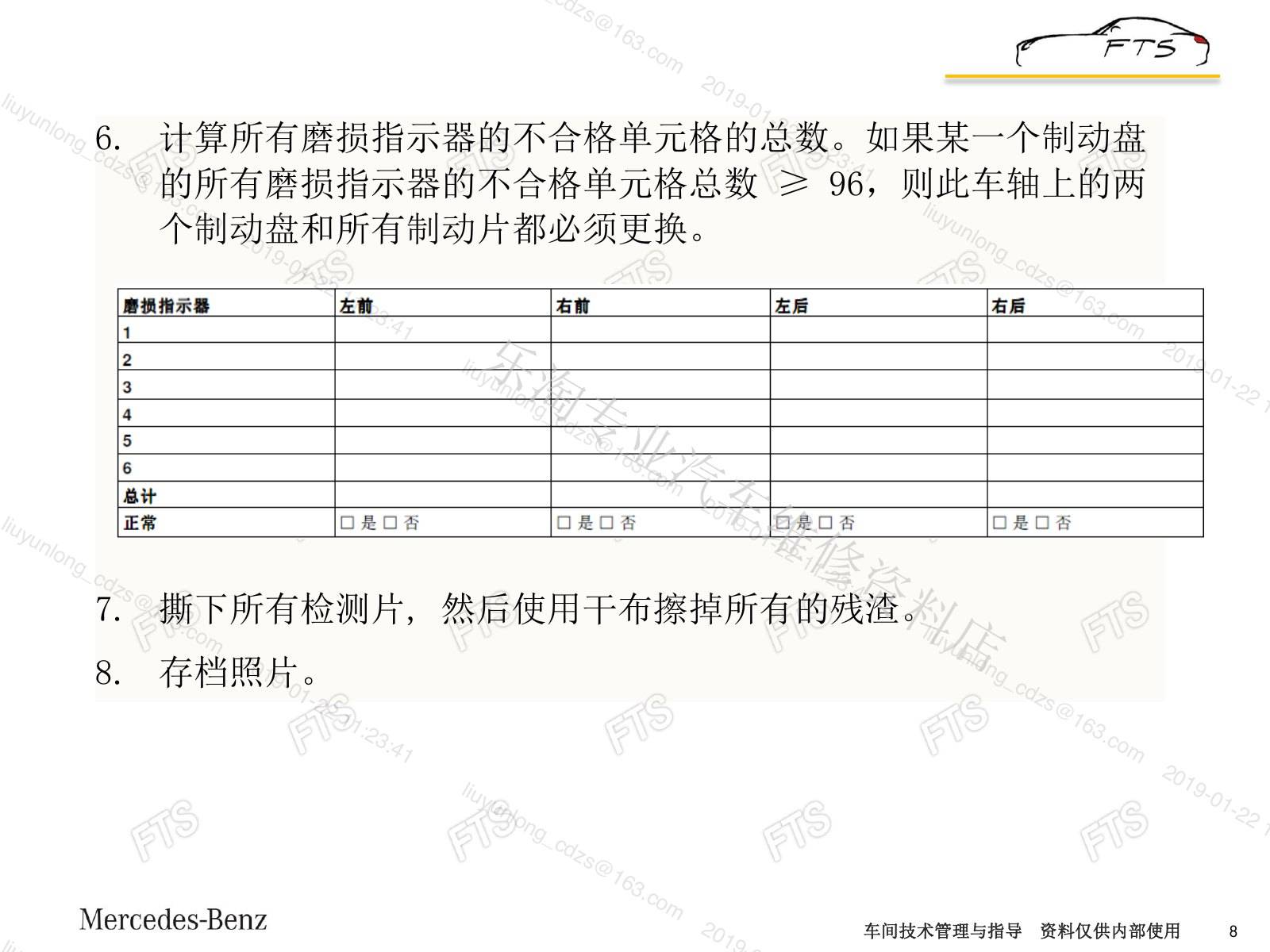

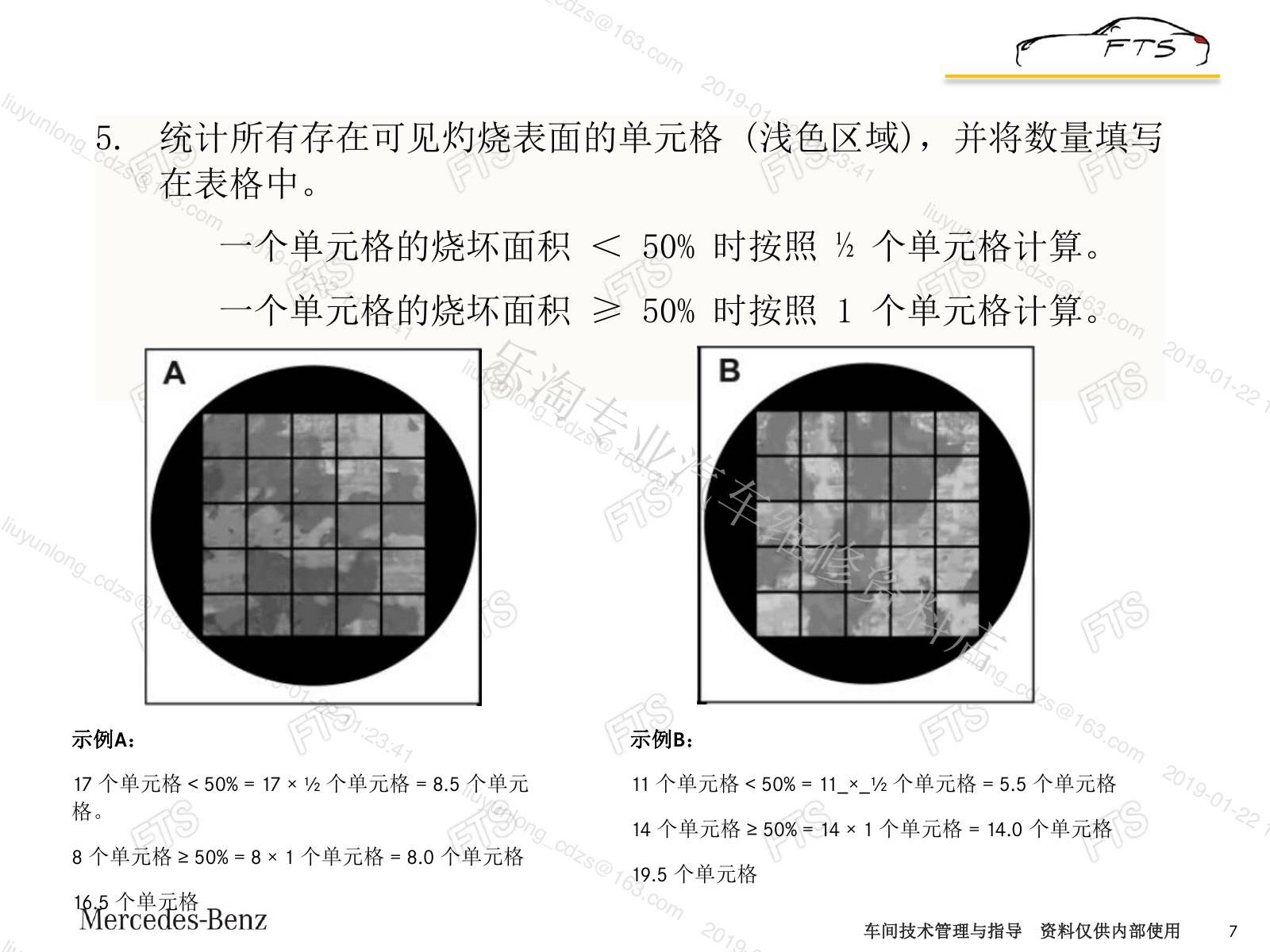

• 如果某一个制动盘的所有磨损指示器的不合格单元格总数 ≥ 96，则此车轴上的两个制动盘和所有制动片都必须更换。

四、记录与注意事项

• 4. 在计算机显示器上为各个磨损指示器选择一张具有代表性的照片,然后放大到边缘长度至少为3.5 cm 的程度。
• 8. 存档照片。
• 注意：制动盘上的三组磨损指示数据，每组是不一样的，也就是每个测量位置的测量磨损极限值是不

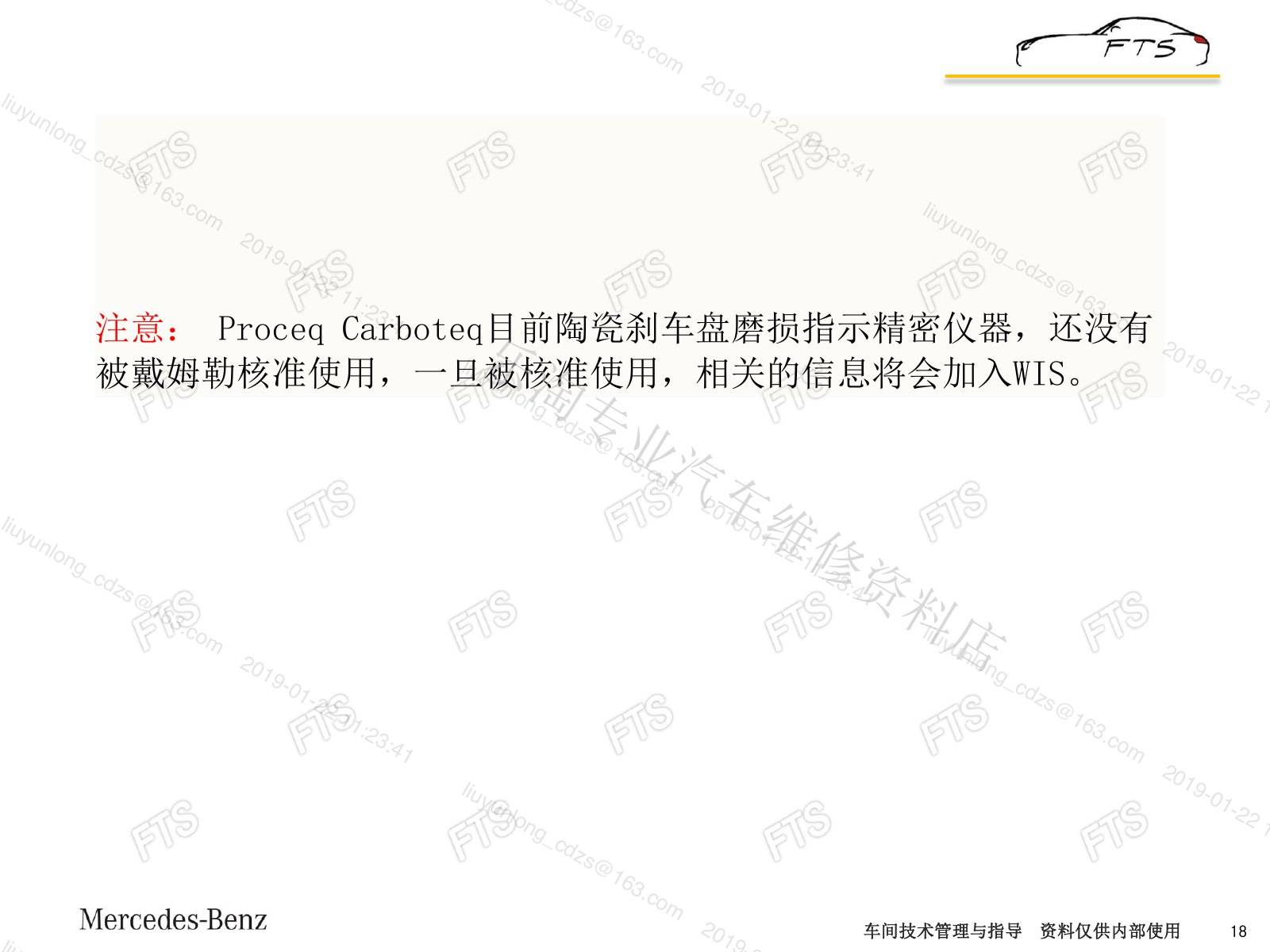

• 注意： Proceq Carboteq目前陶瓷刹车盘磨损指示精密仪器，还没有被戴姆勒核准使用，一旦被核准使用，相关的信息将会加入WIS。
