奔驰大灯调节仪使用与LED大灯校准

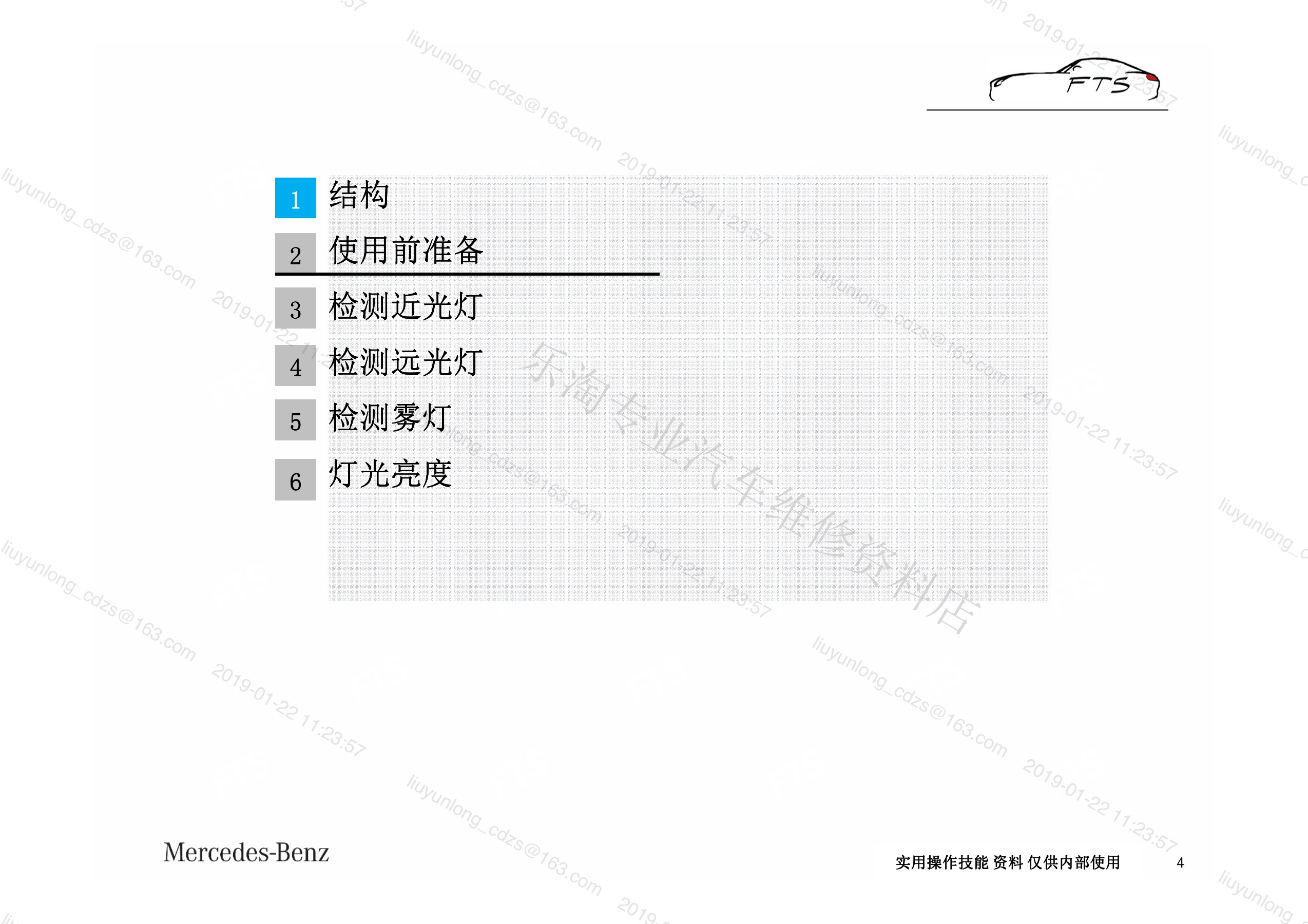

大灯调节仪用光学箱体模拟规定距离处的配光屏，测量近光截止线、远光热点和雾灯光束。原资料包括通用调节仪和海拉设备两套操作。开始前必须先满足轮胎、车高、载荷、灯罩和场地条件，不能用调节仪掩盖灯体、支架或车身几何损伤。

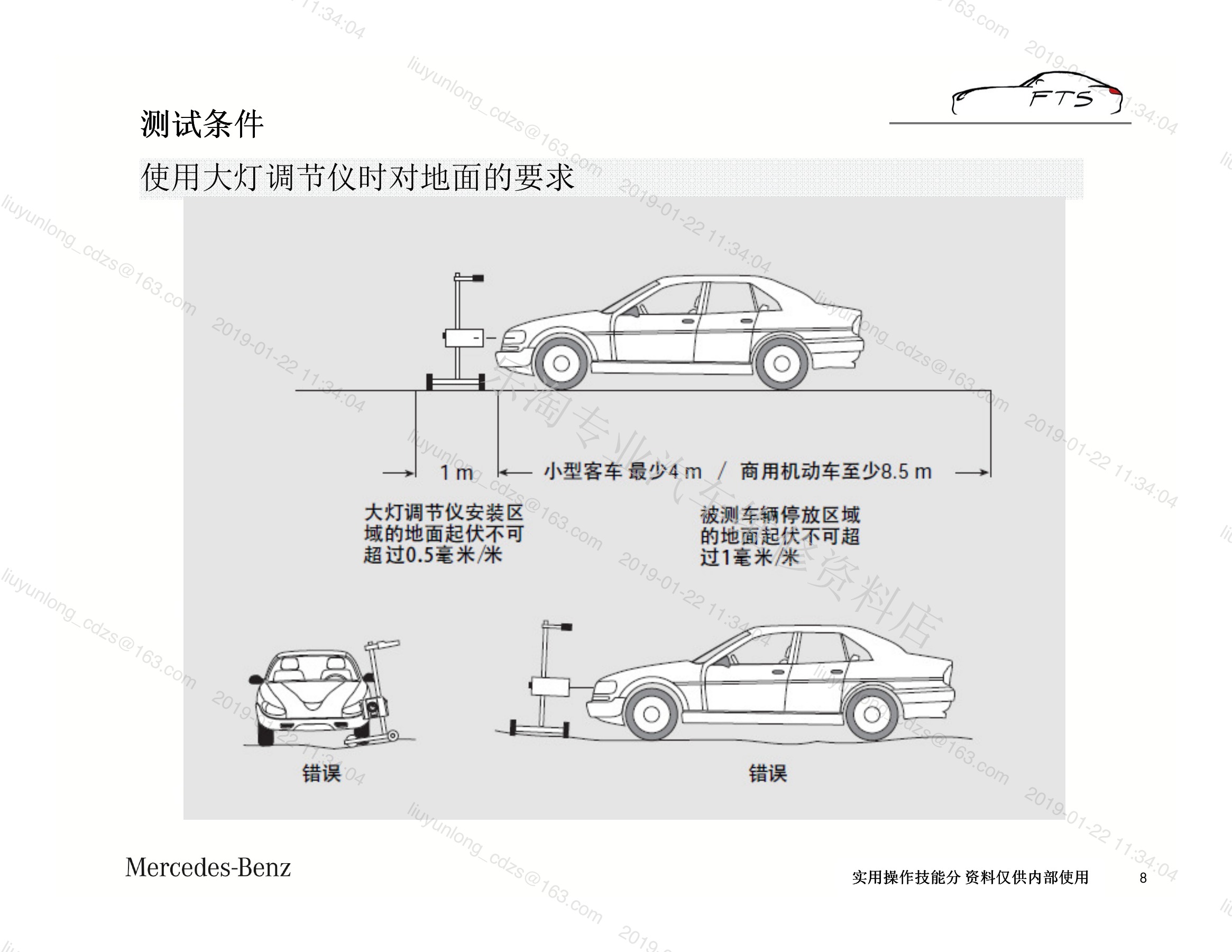

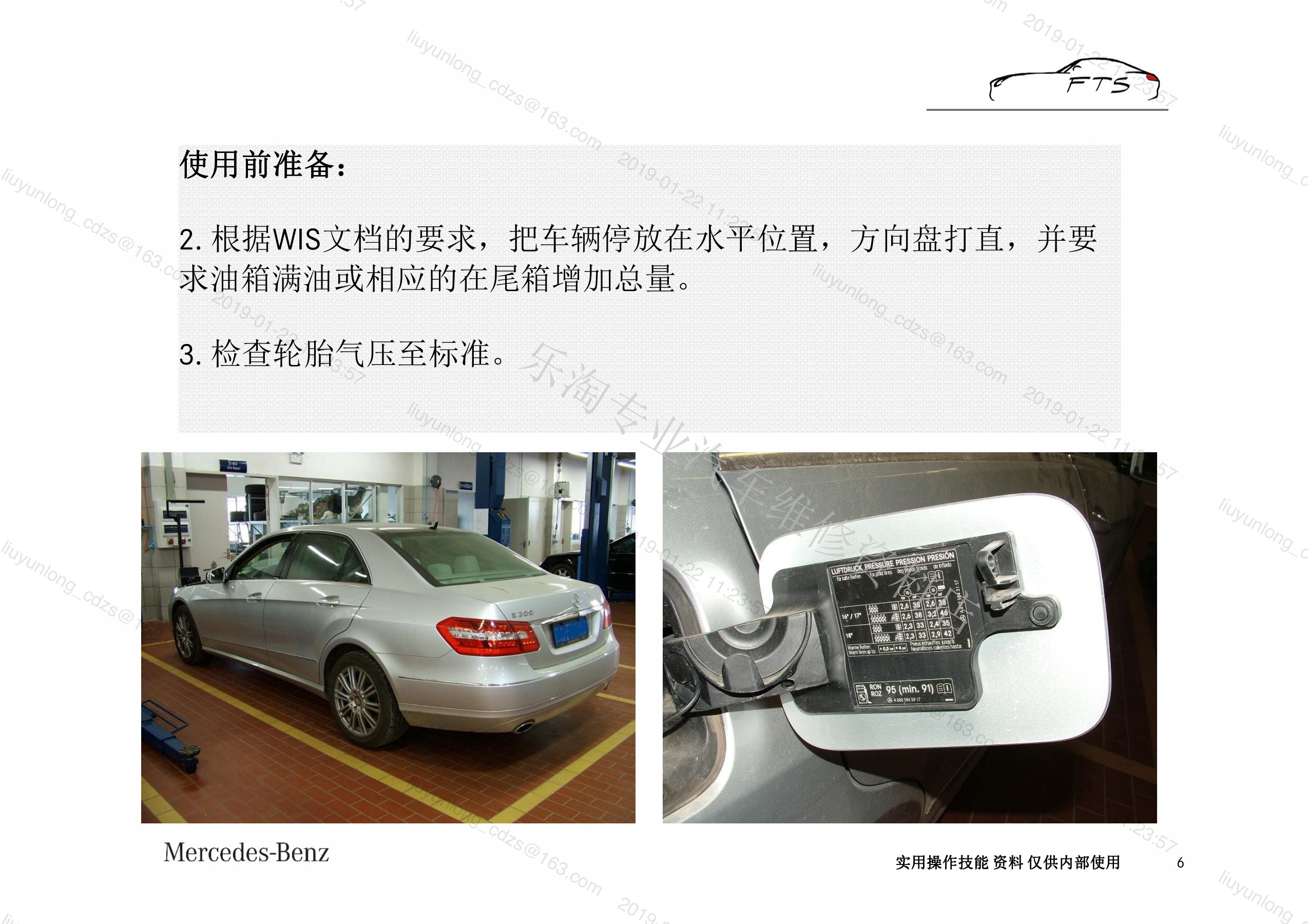

一、车辆和场地准备

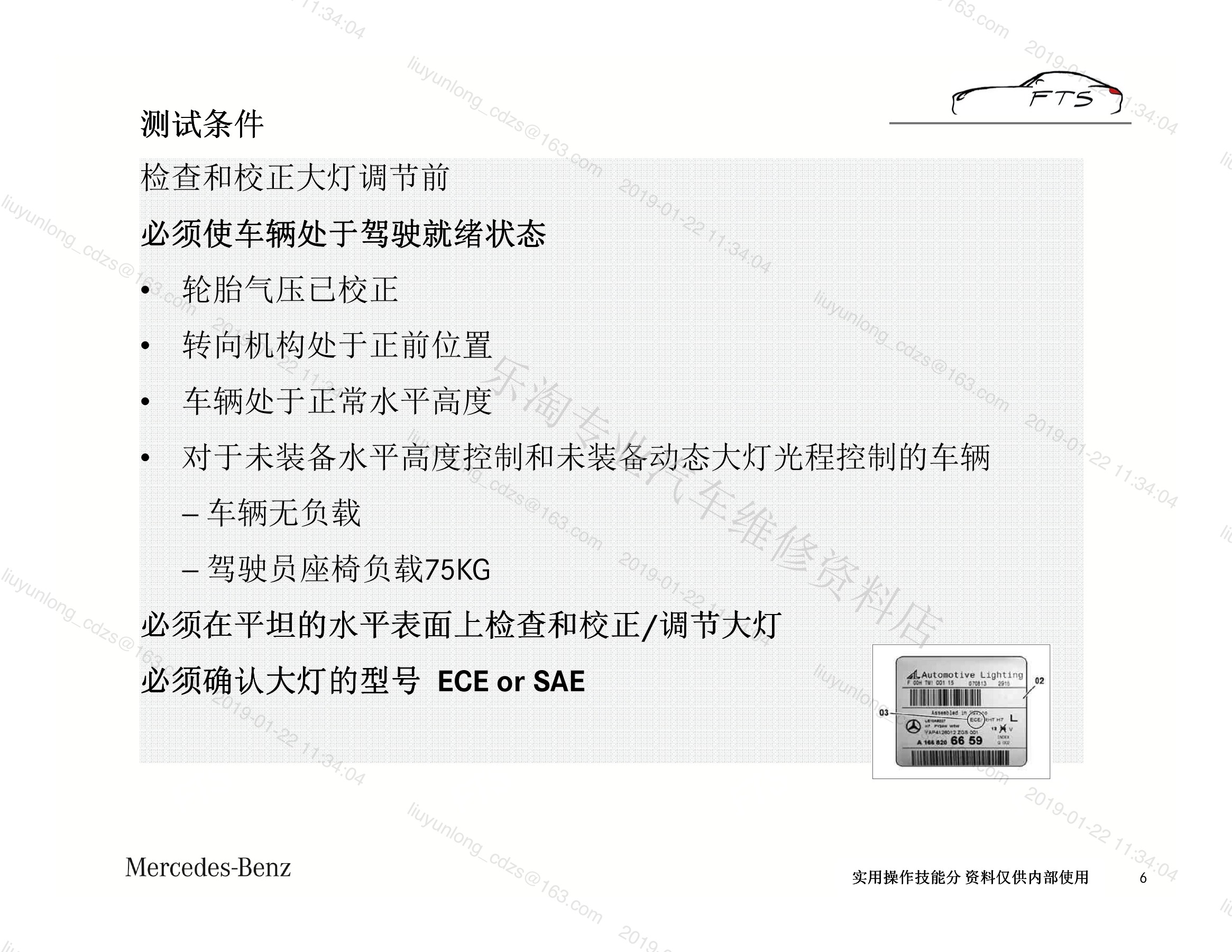

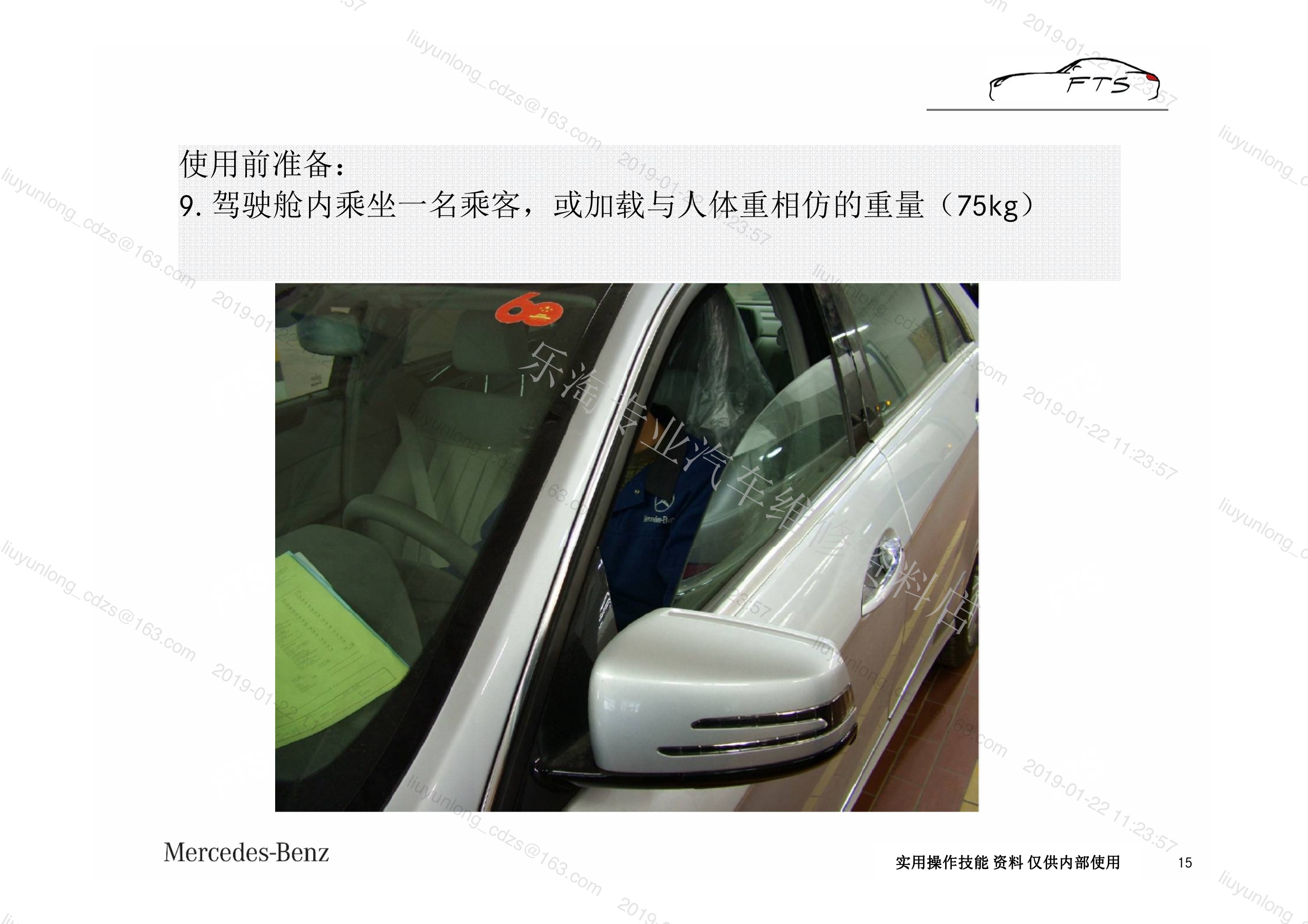

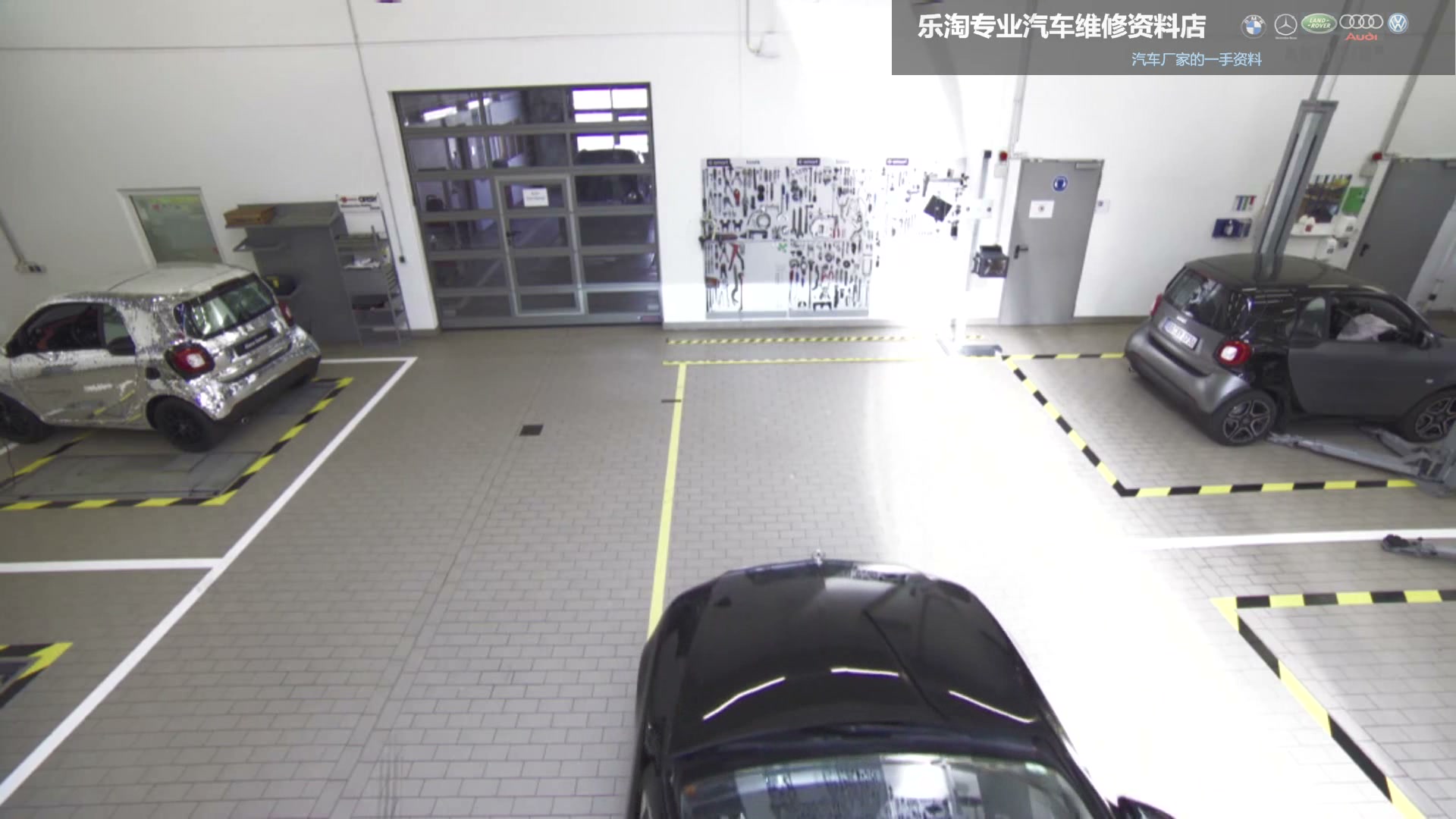

车辆停在水平区域，轮胎压力、车高和载荷按车型要求，悬架稳定。清洁灯罩并确认灯体、支架、光源和调节机构无损，自动水平系统无故障。

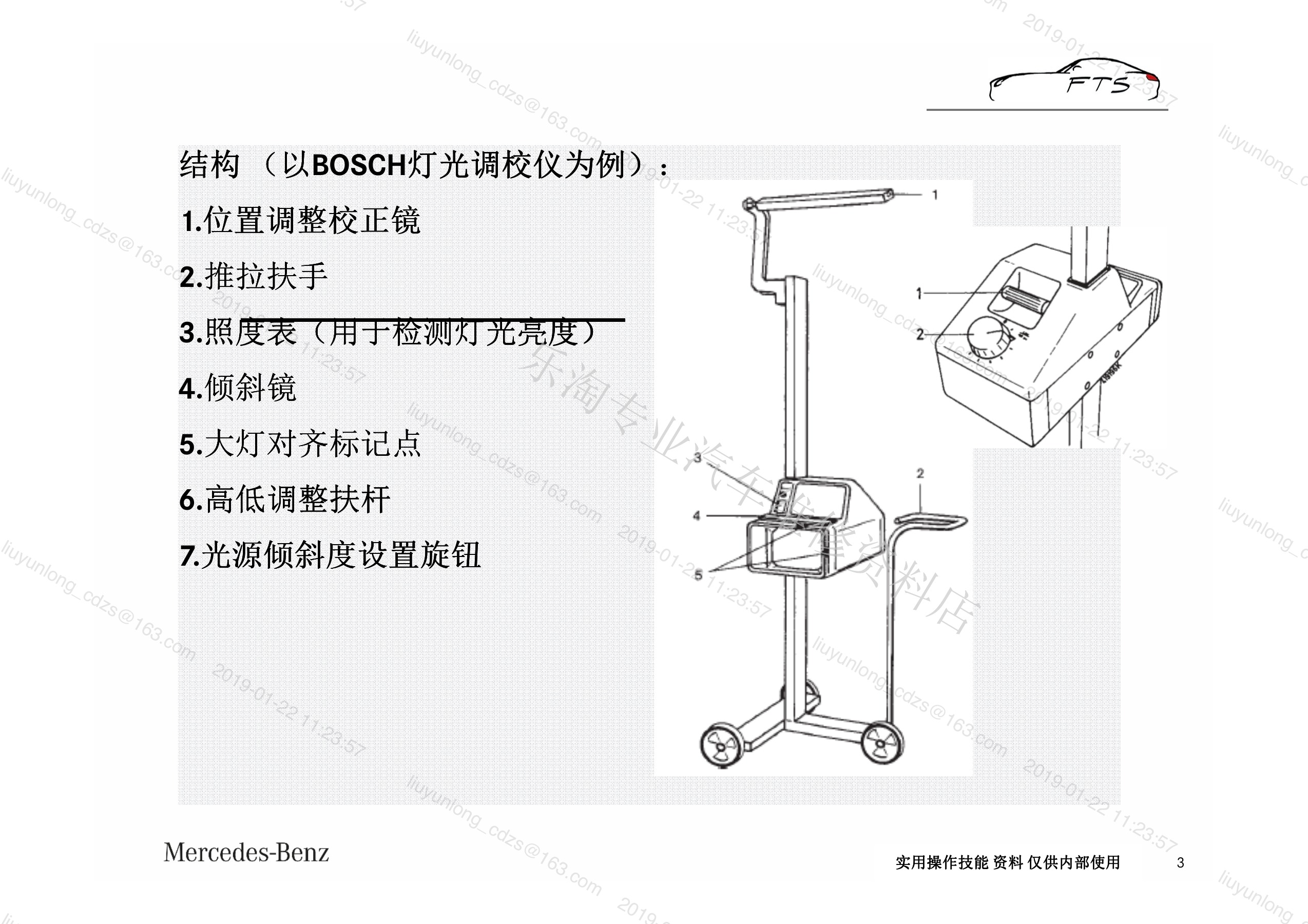

二、仪器结构、水平和中心对准

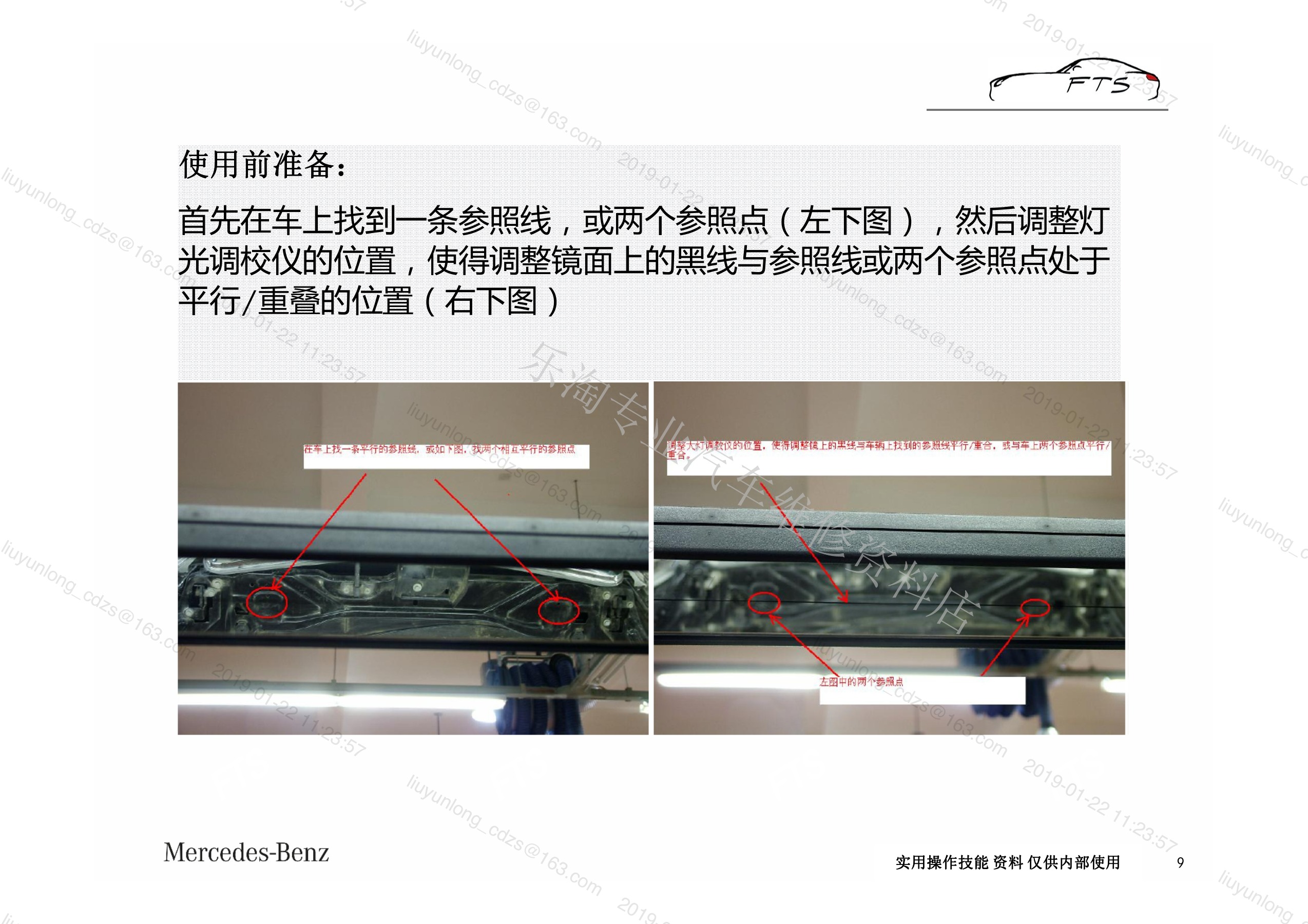

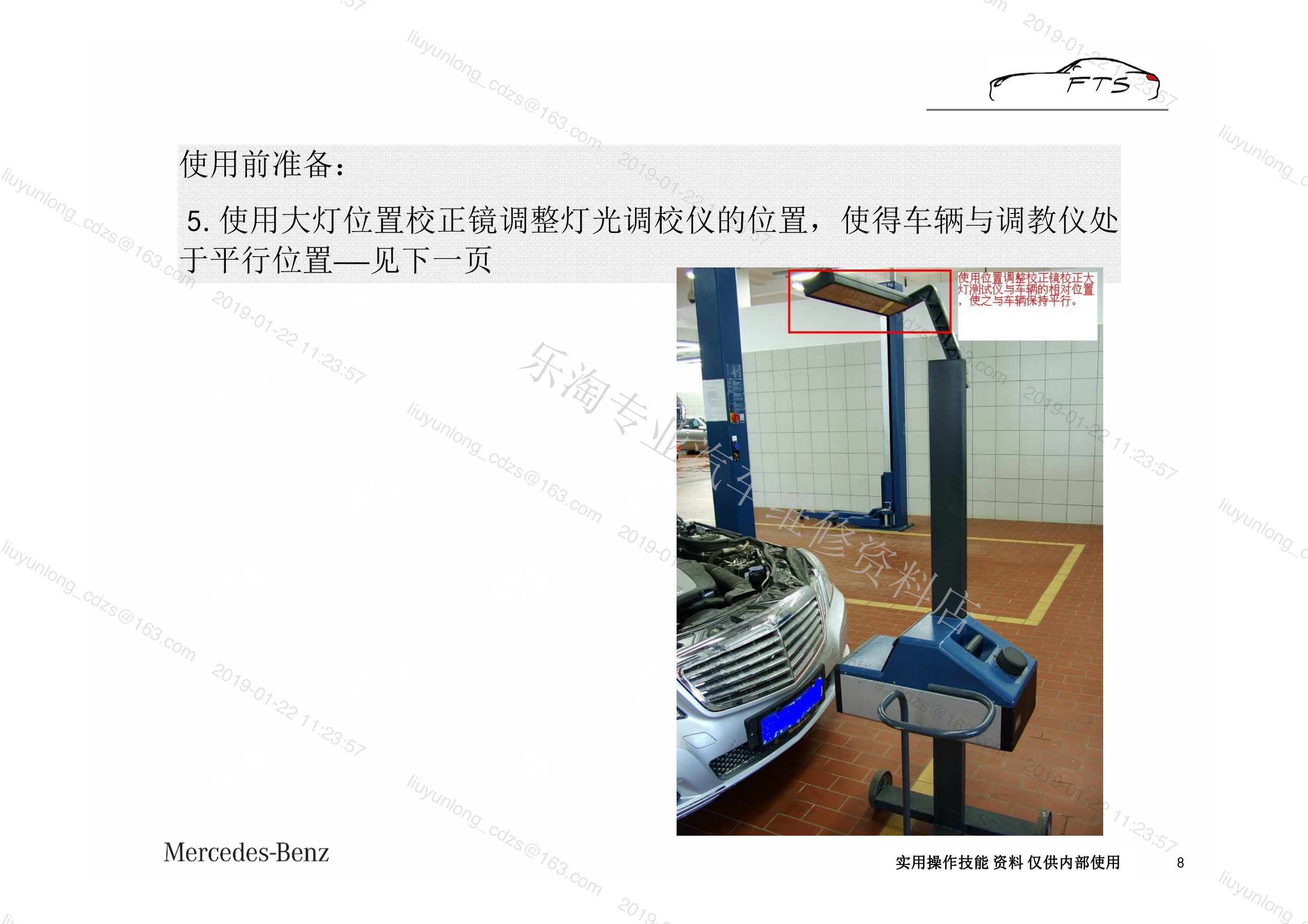

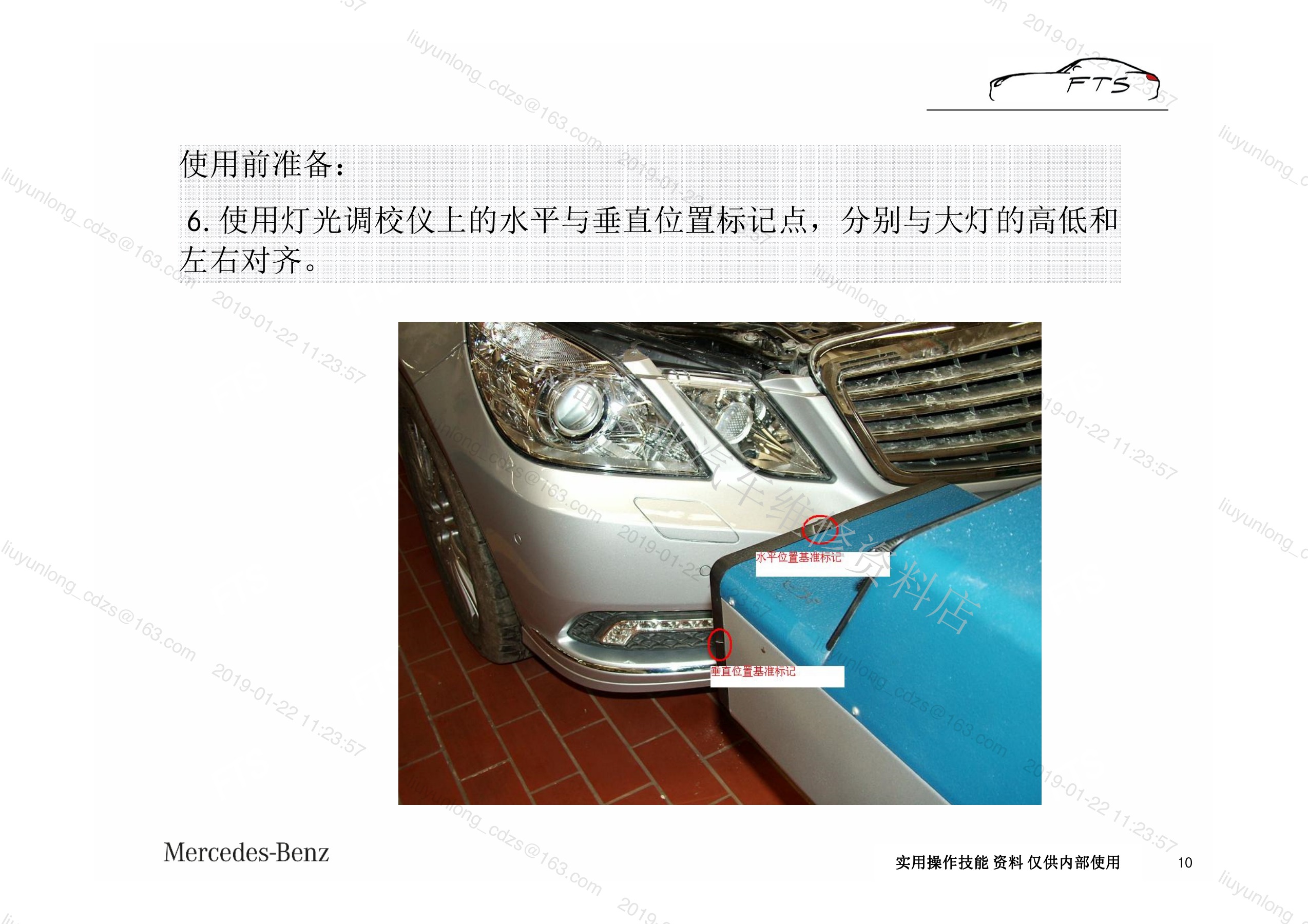

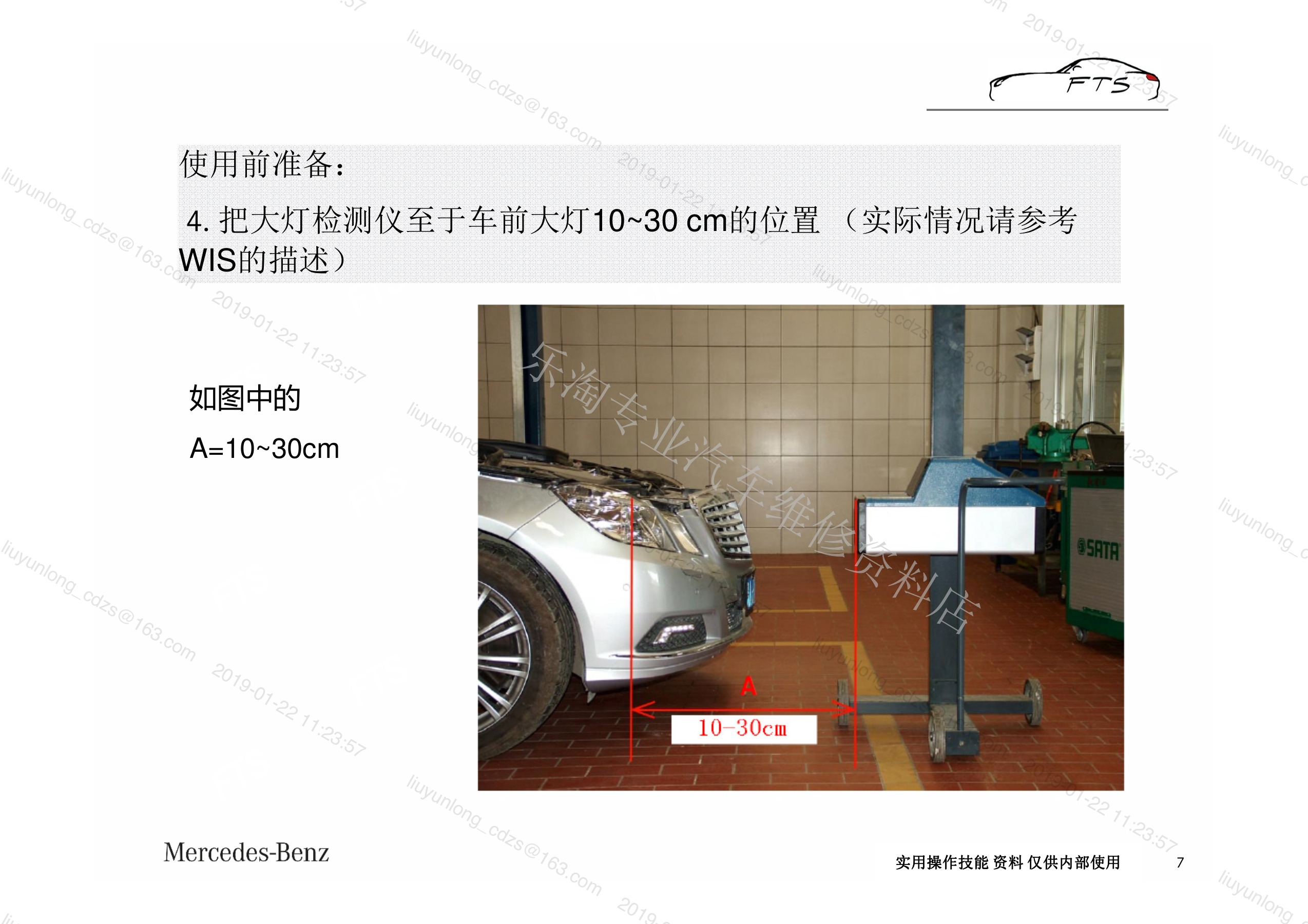

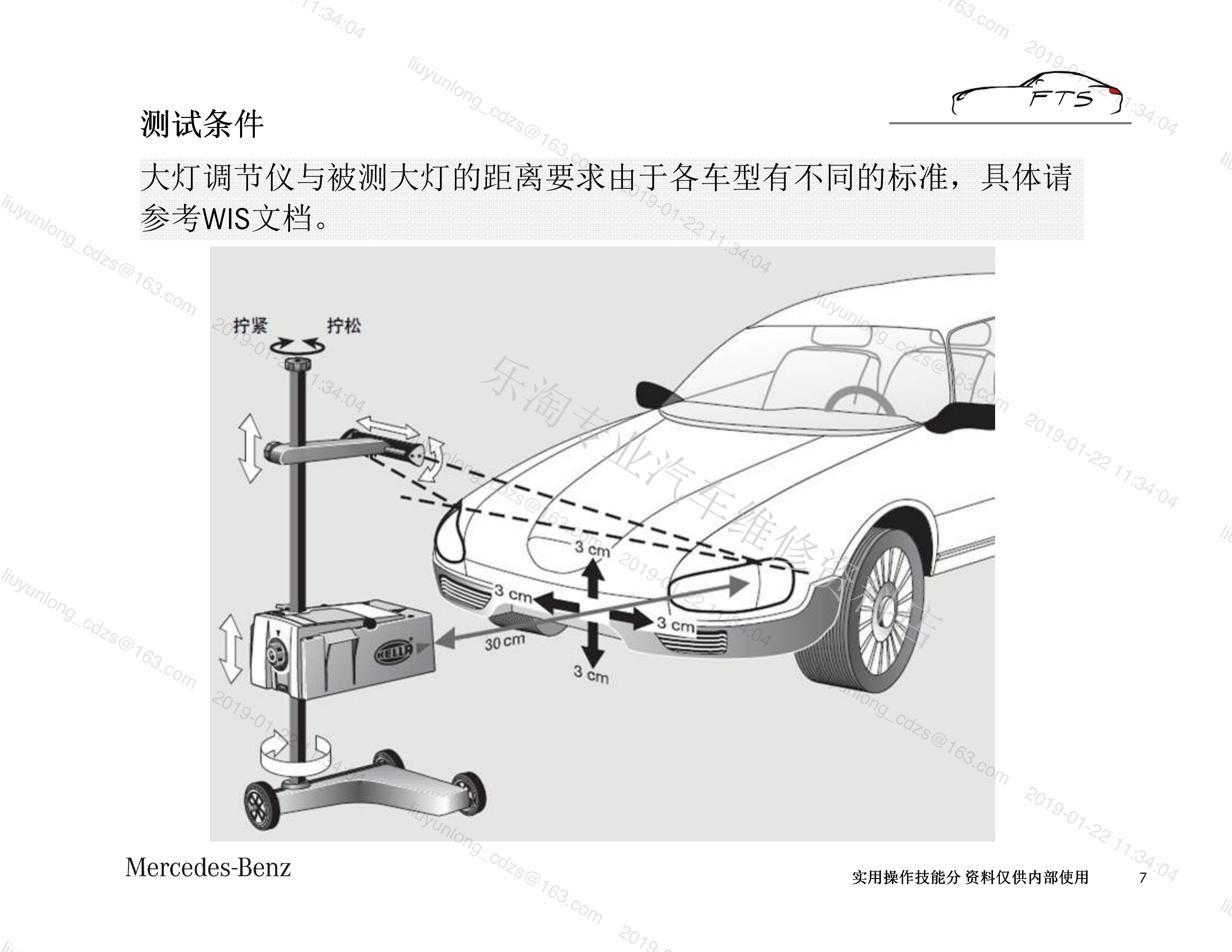

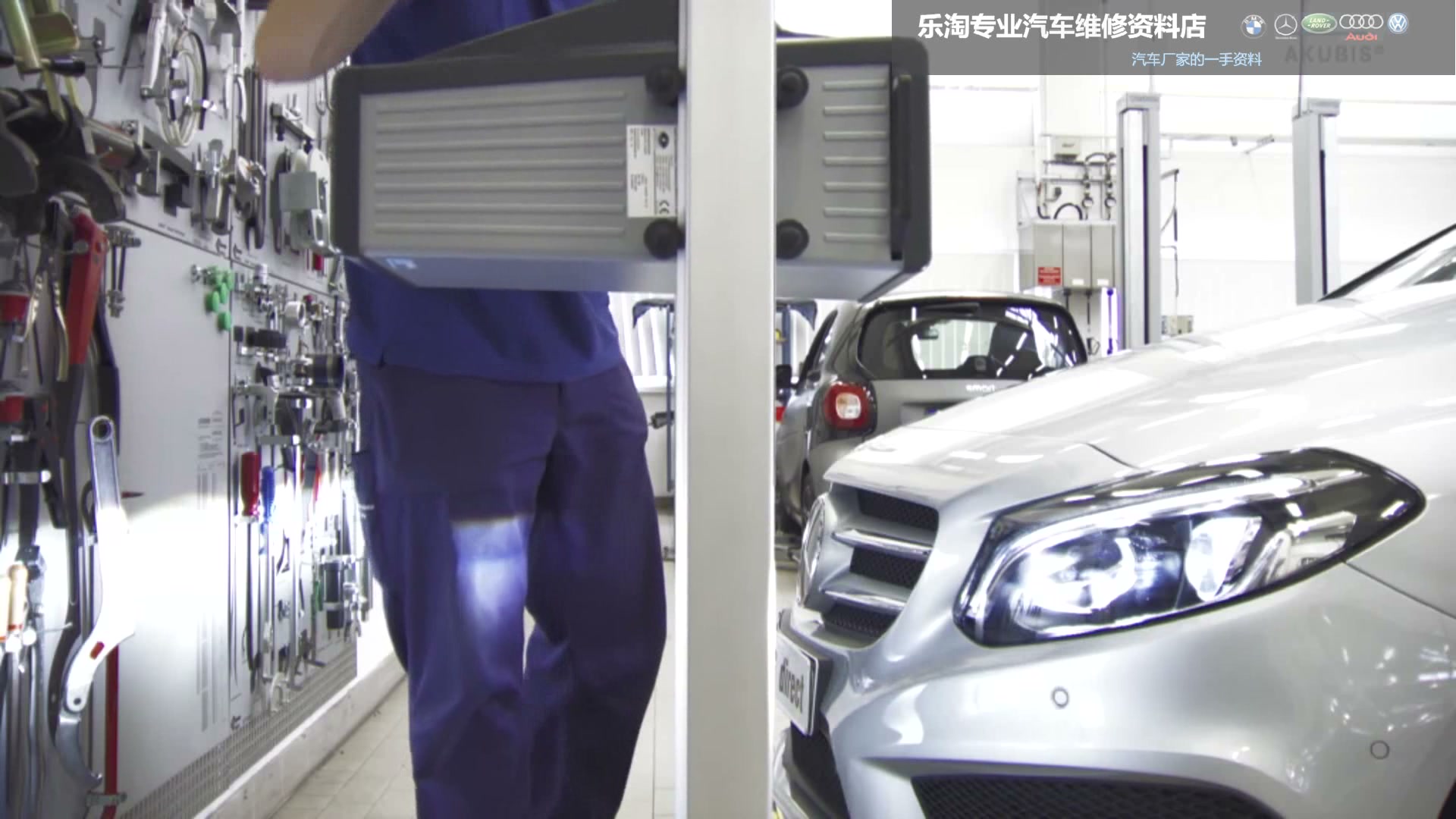

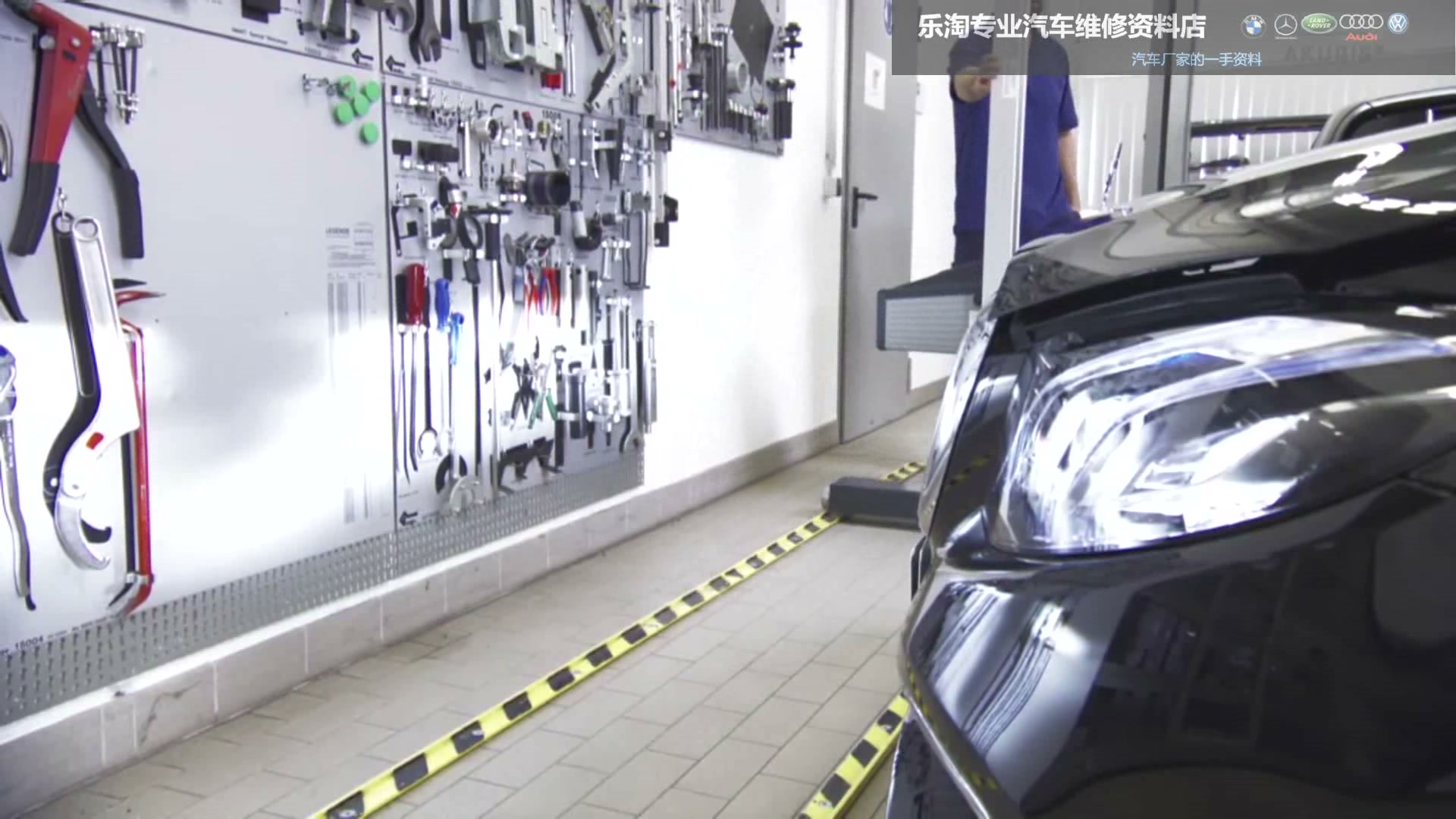

检查设备校准状态和镜头洁净，调平底座，使光学箱与车辆纵向轴线垂直。瞄准车辆中心或两灯基准，调整镜头高度到灯具参考中心。

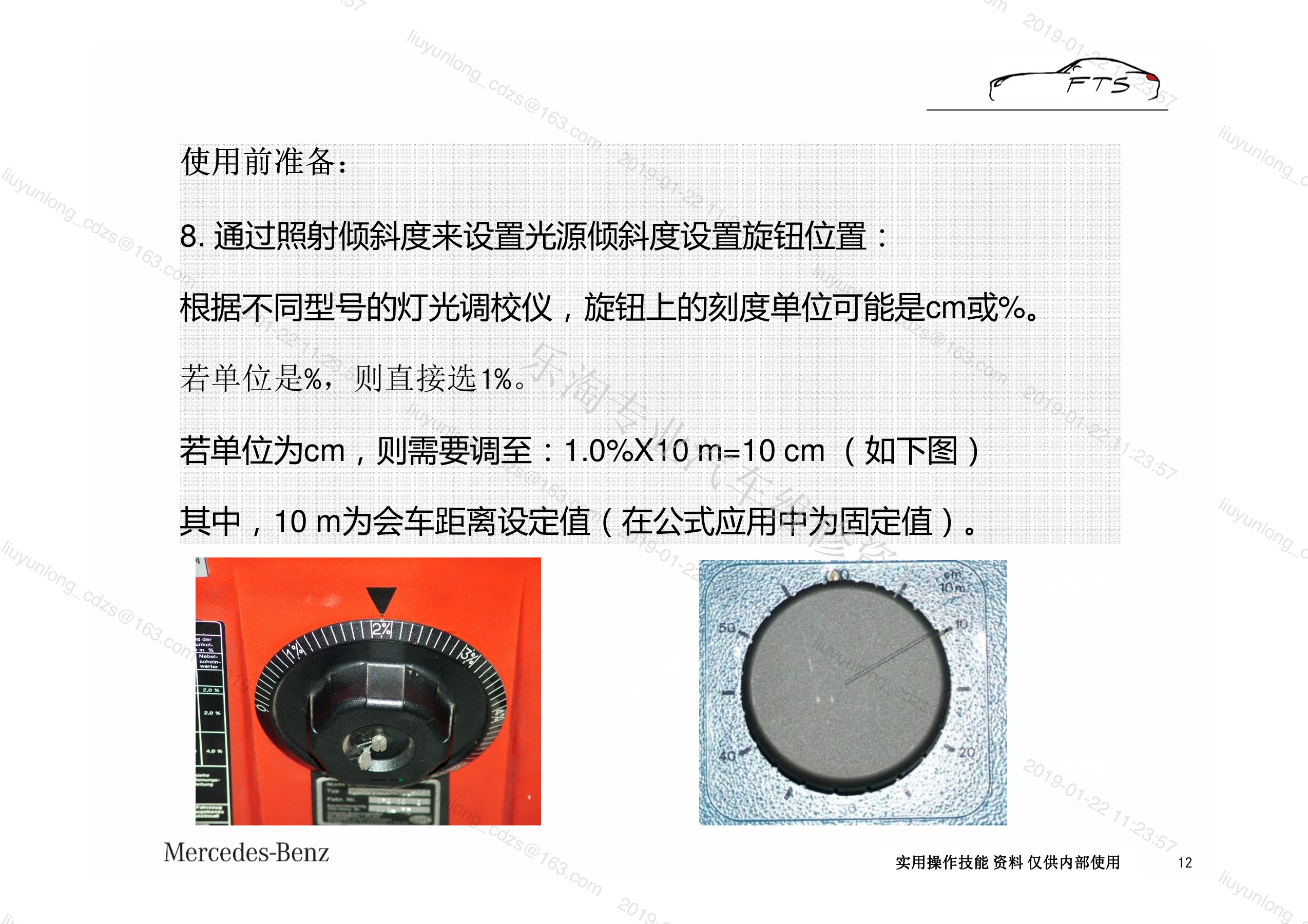

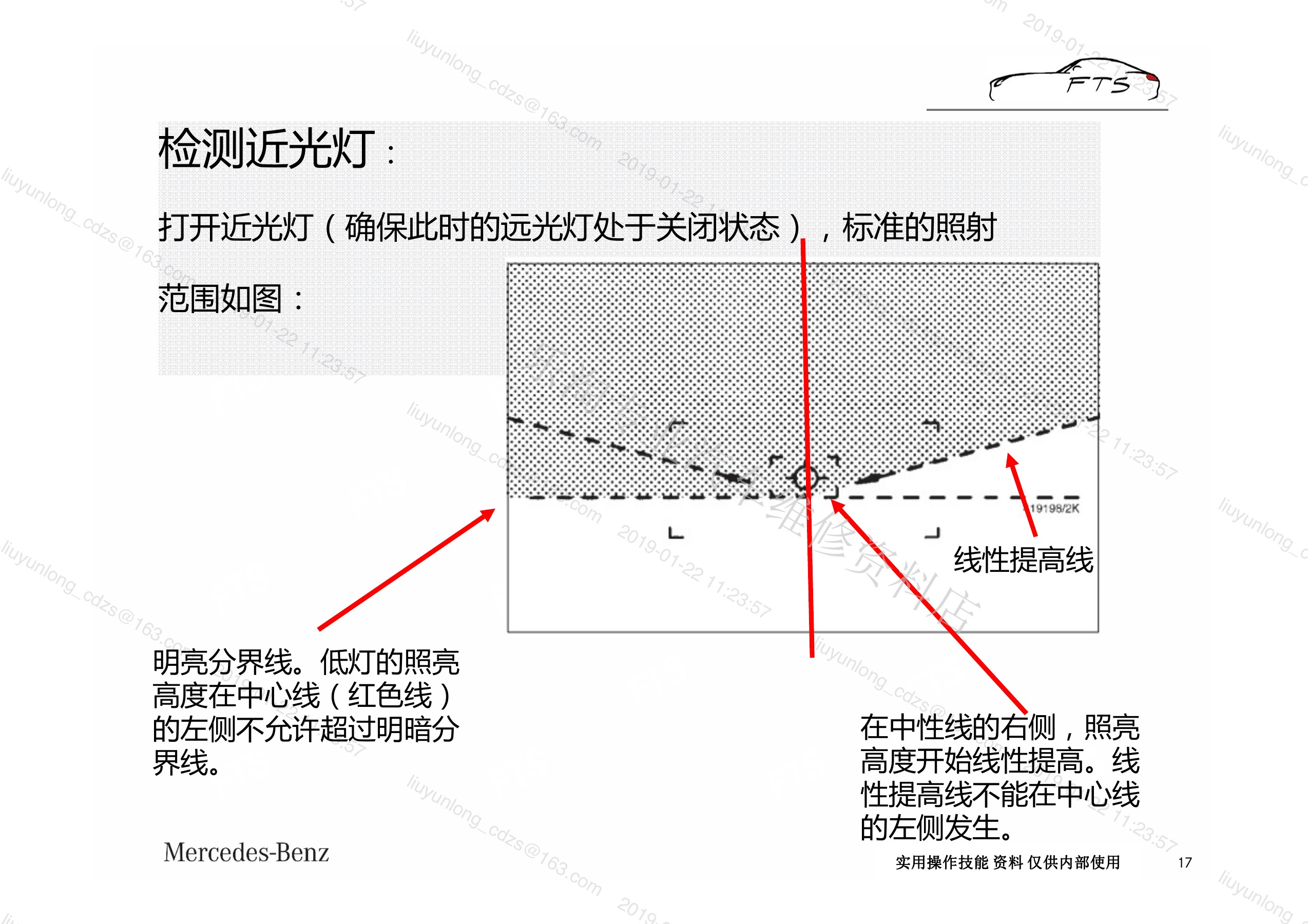

三、近光截止线和倾斜值

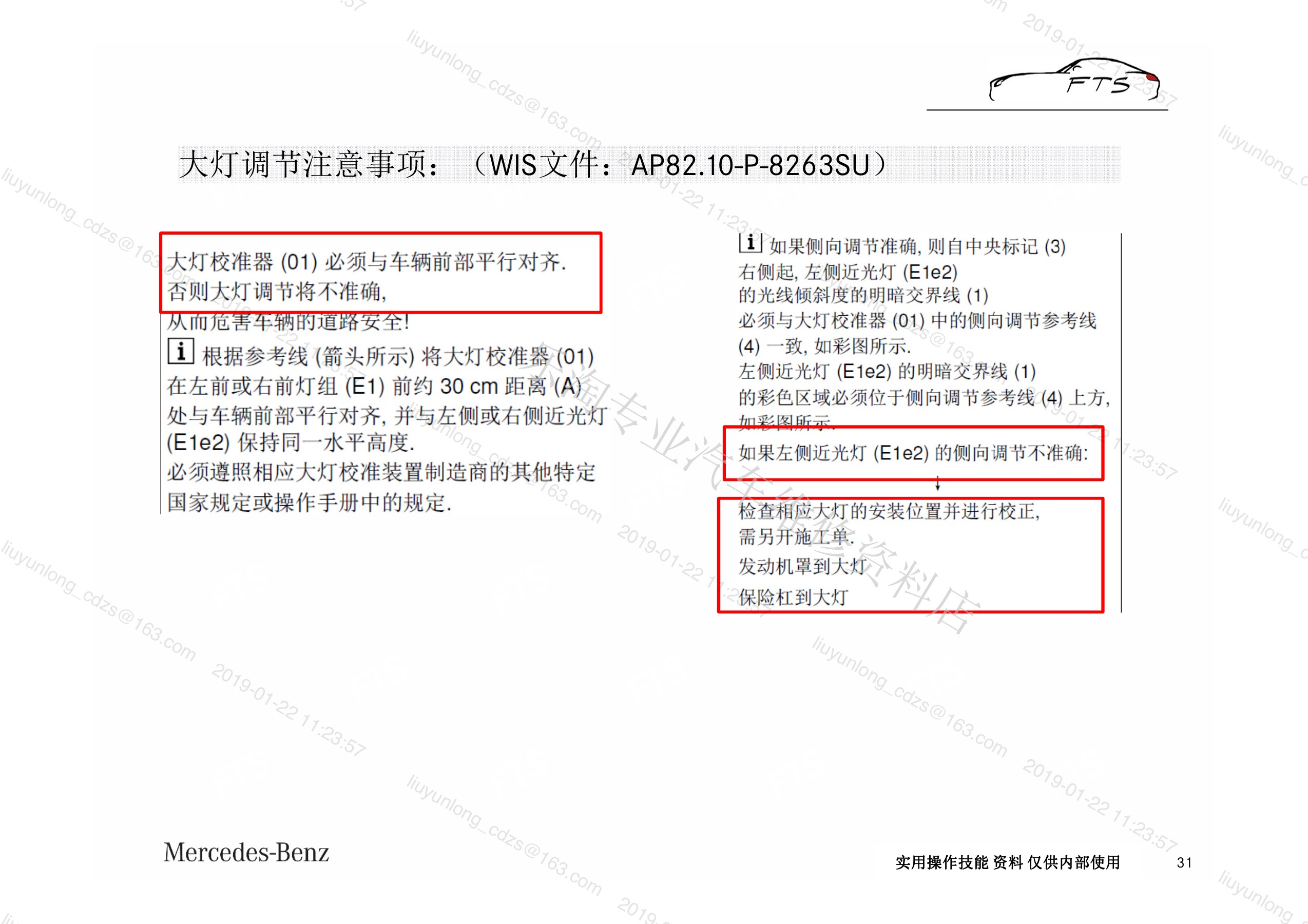

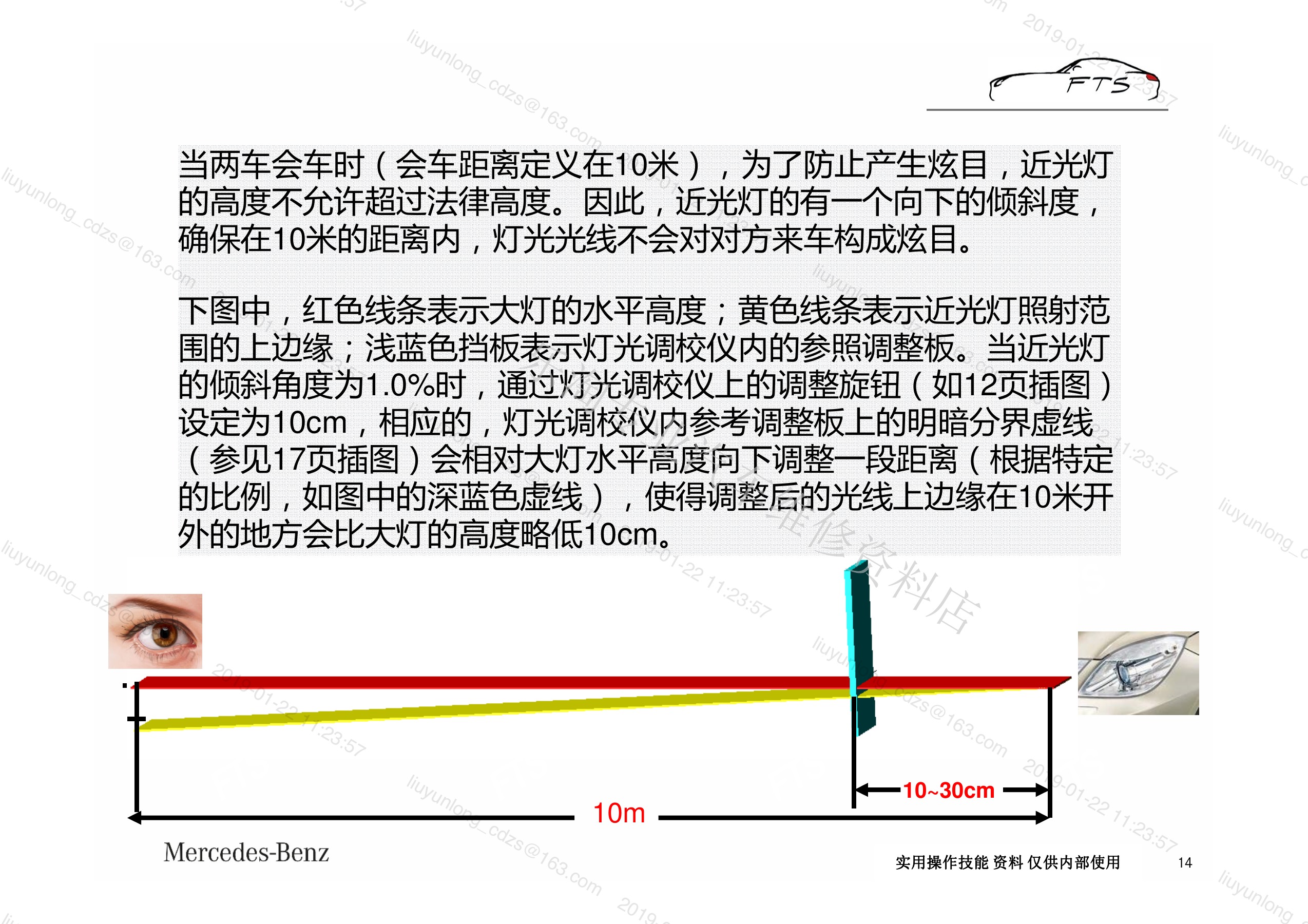

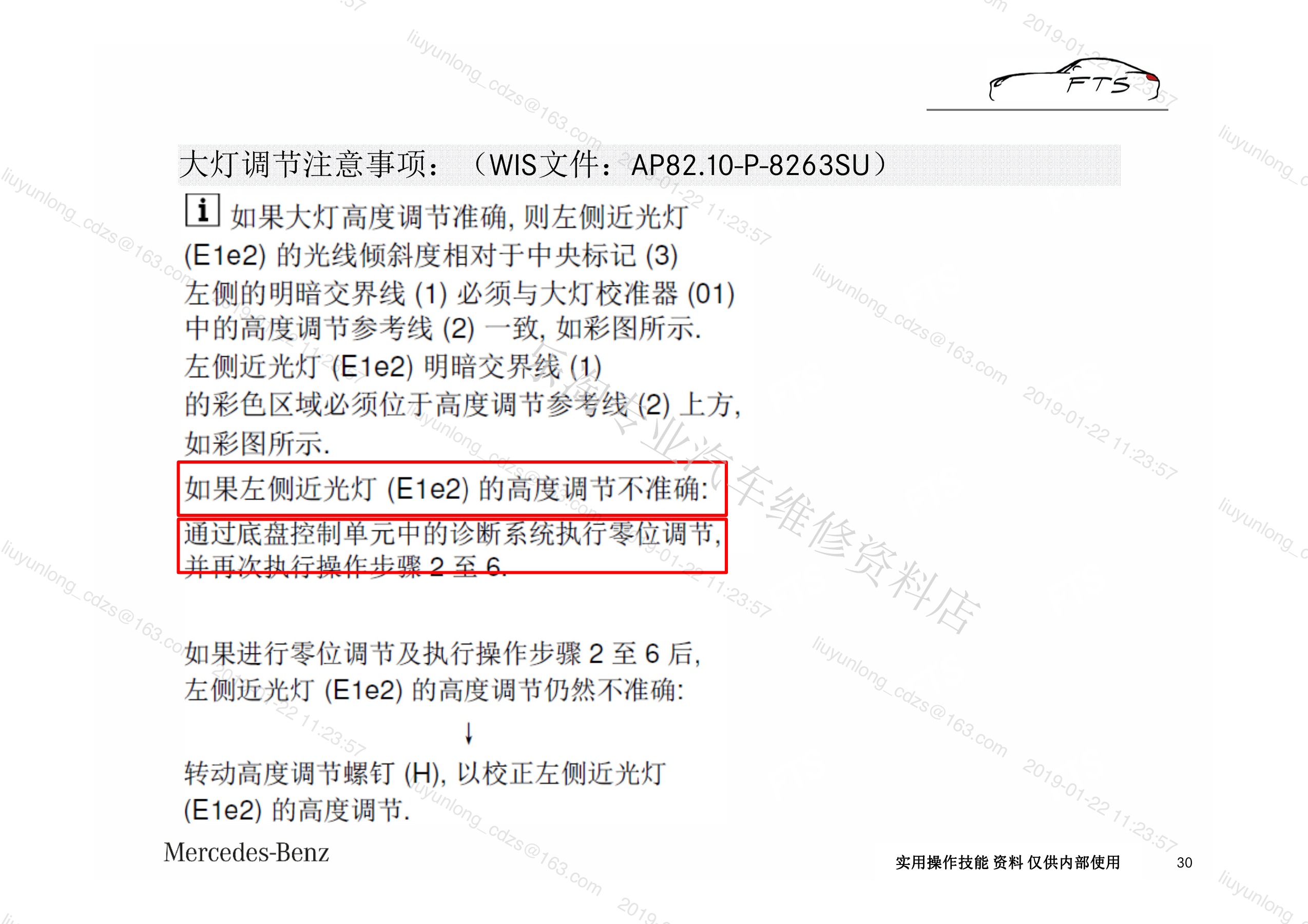

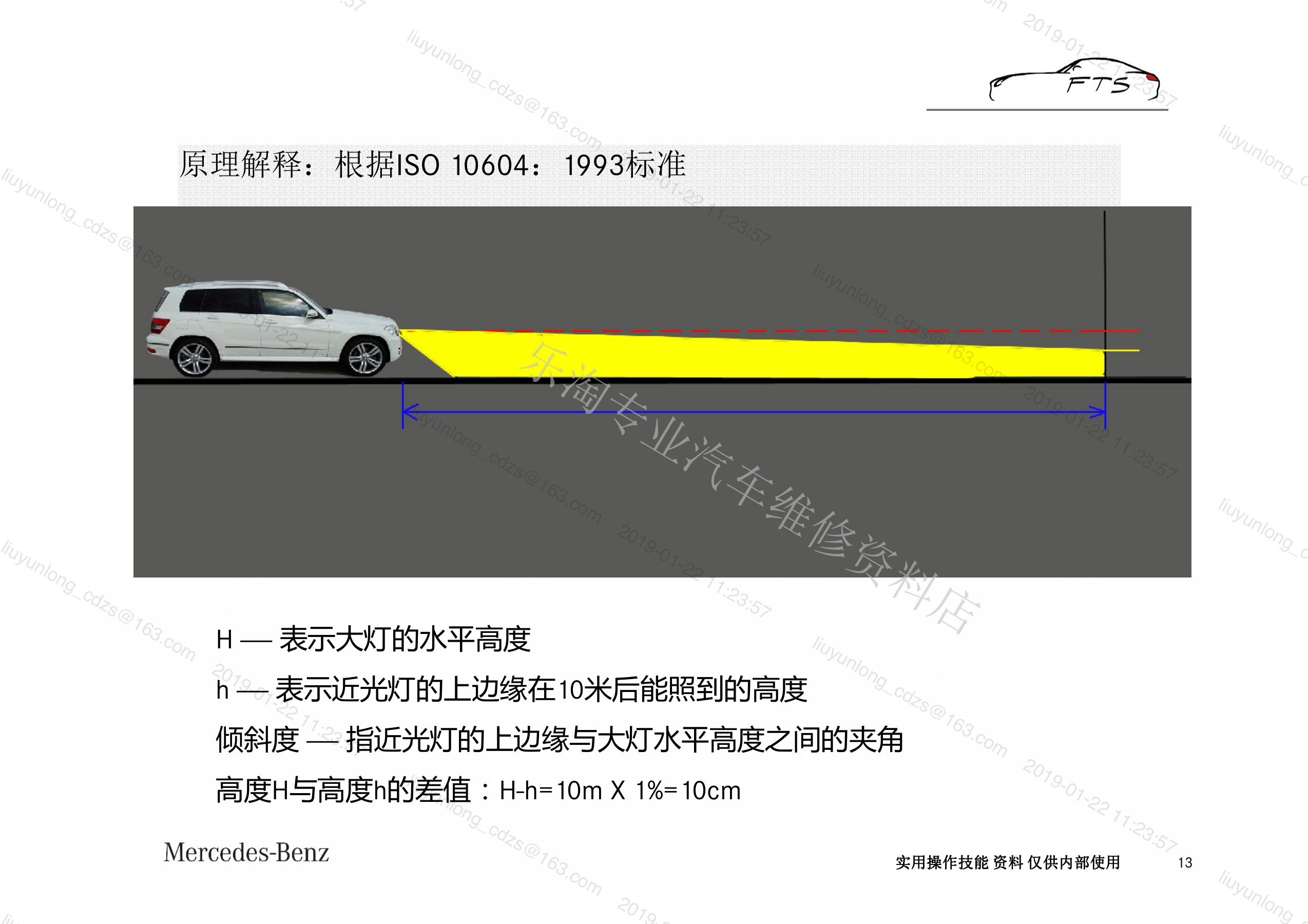

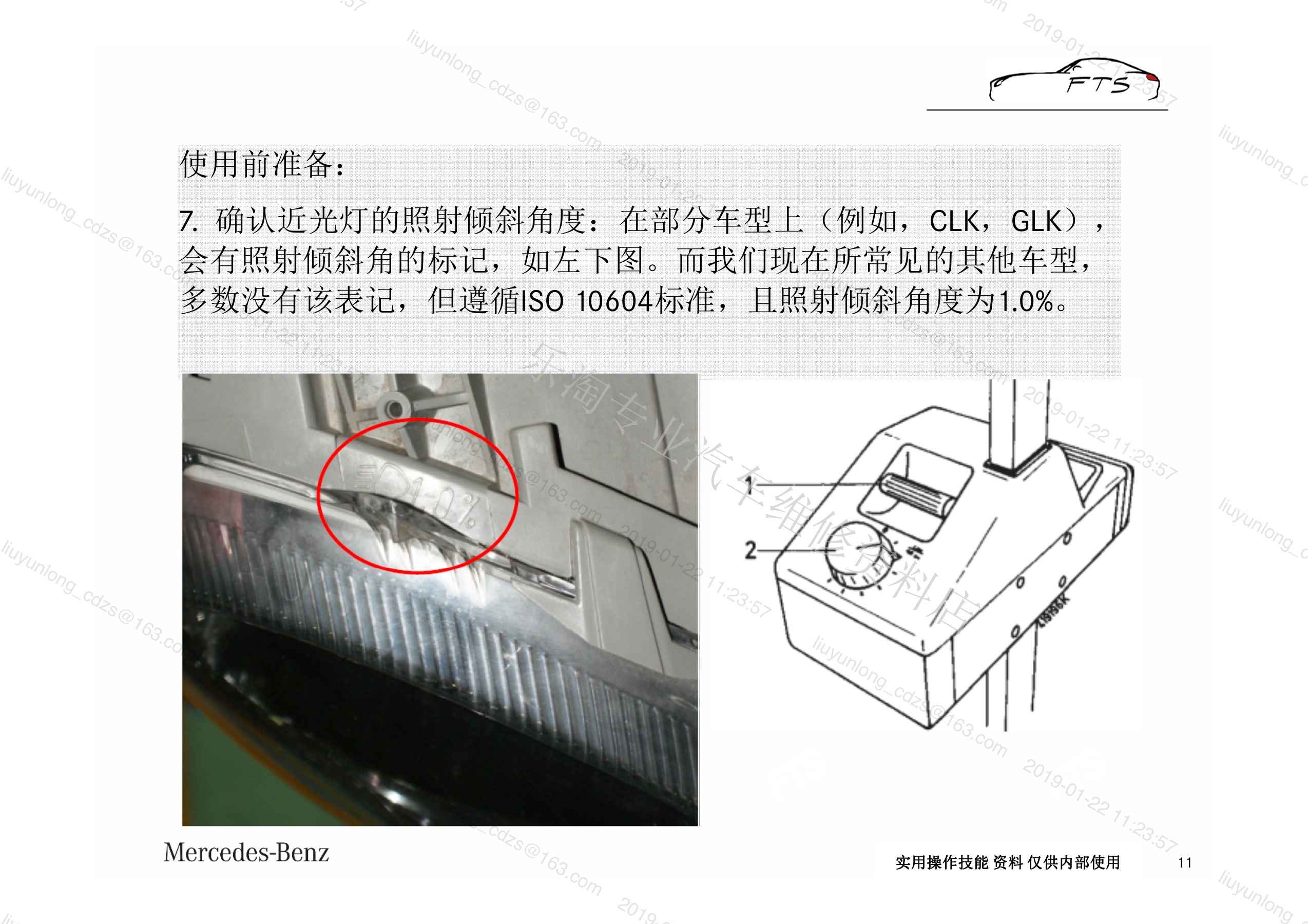

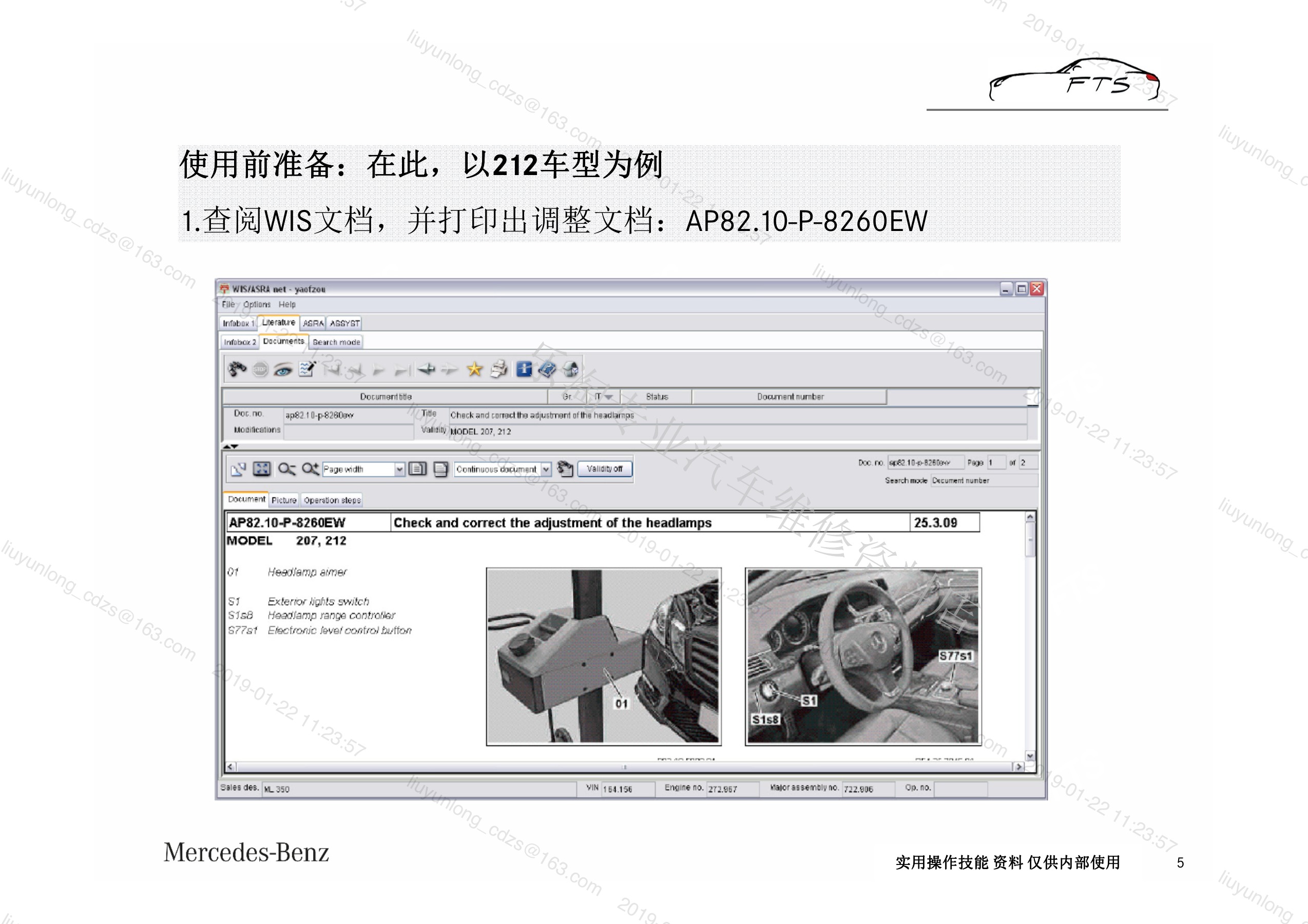

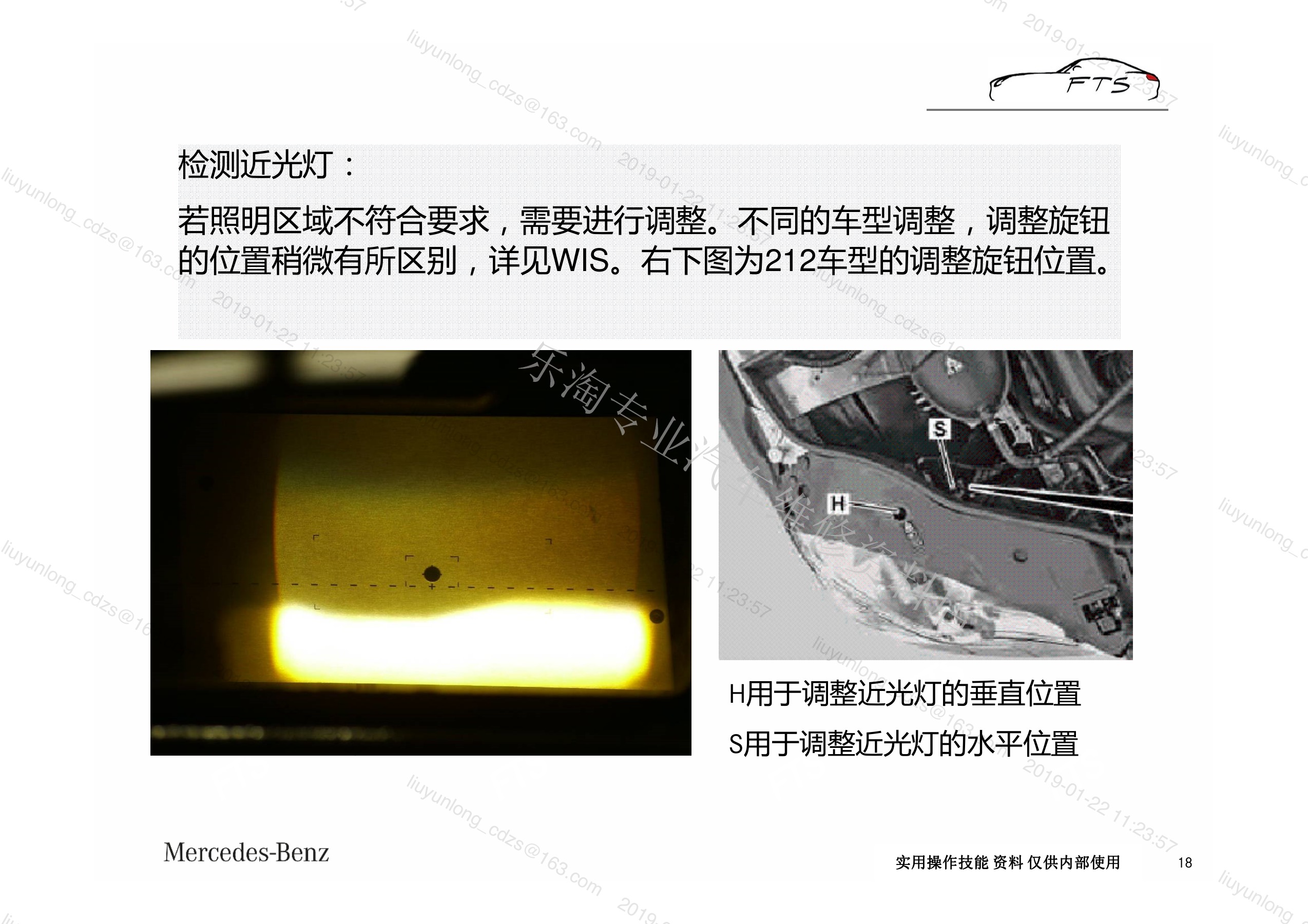

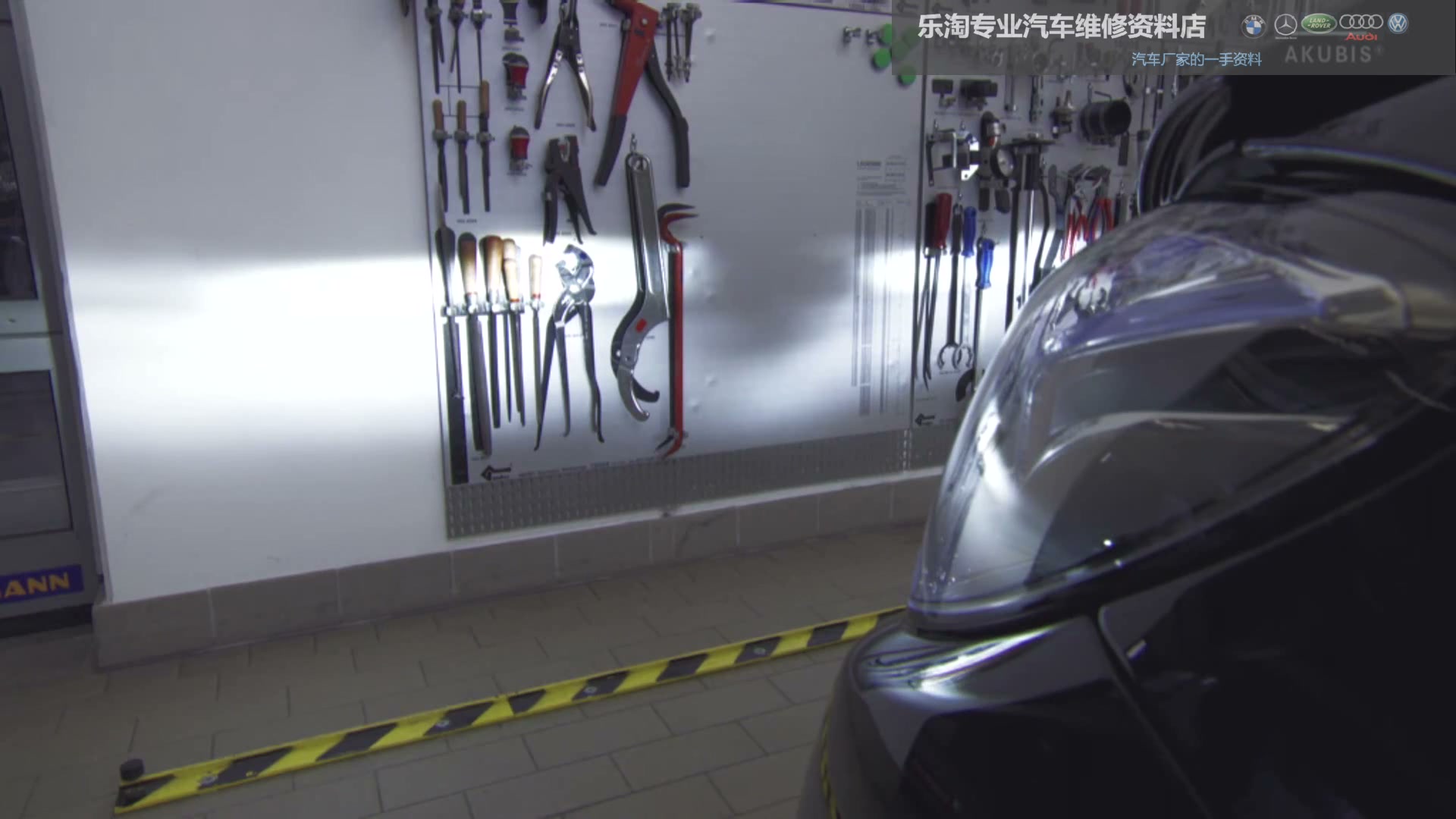

按灯具标识或WIS设定规定倾斜值，点亮近光后观察水平截止线和折点位置。左右、上下调节相互影响时交替小步修正，不能把不规则配光简单调到某条线。

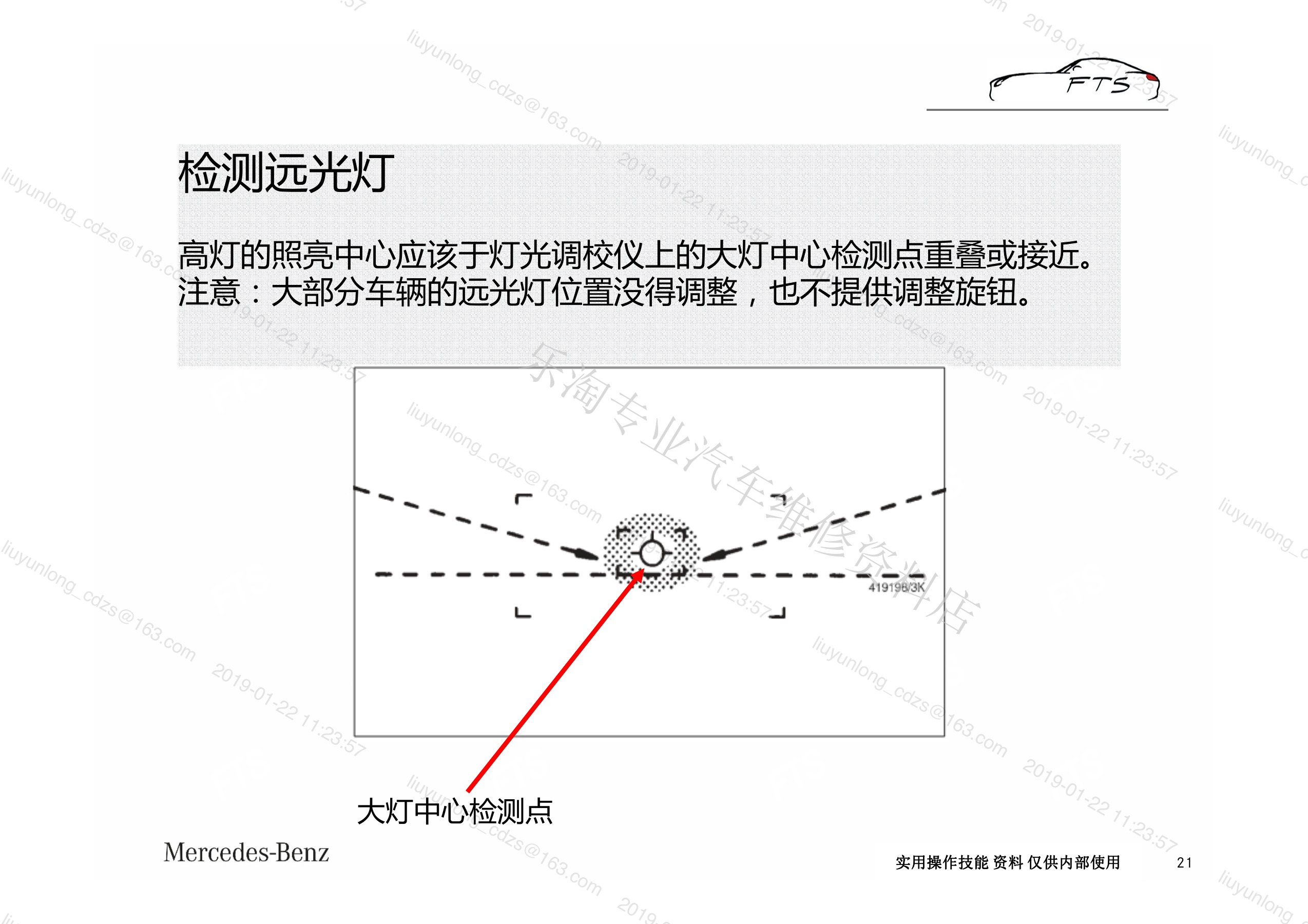

四、远光、雾灯和特殊灯型

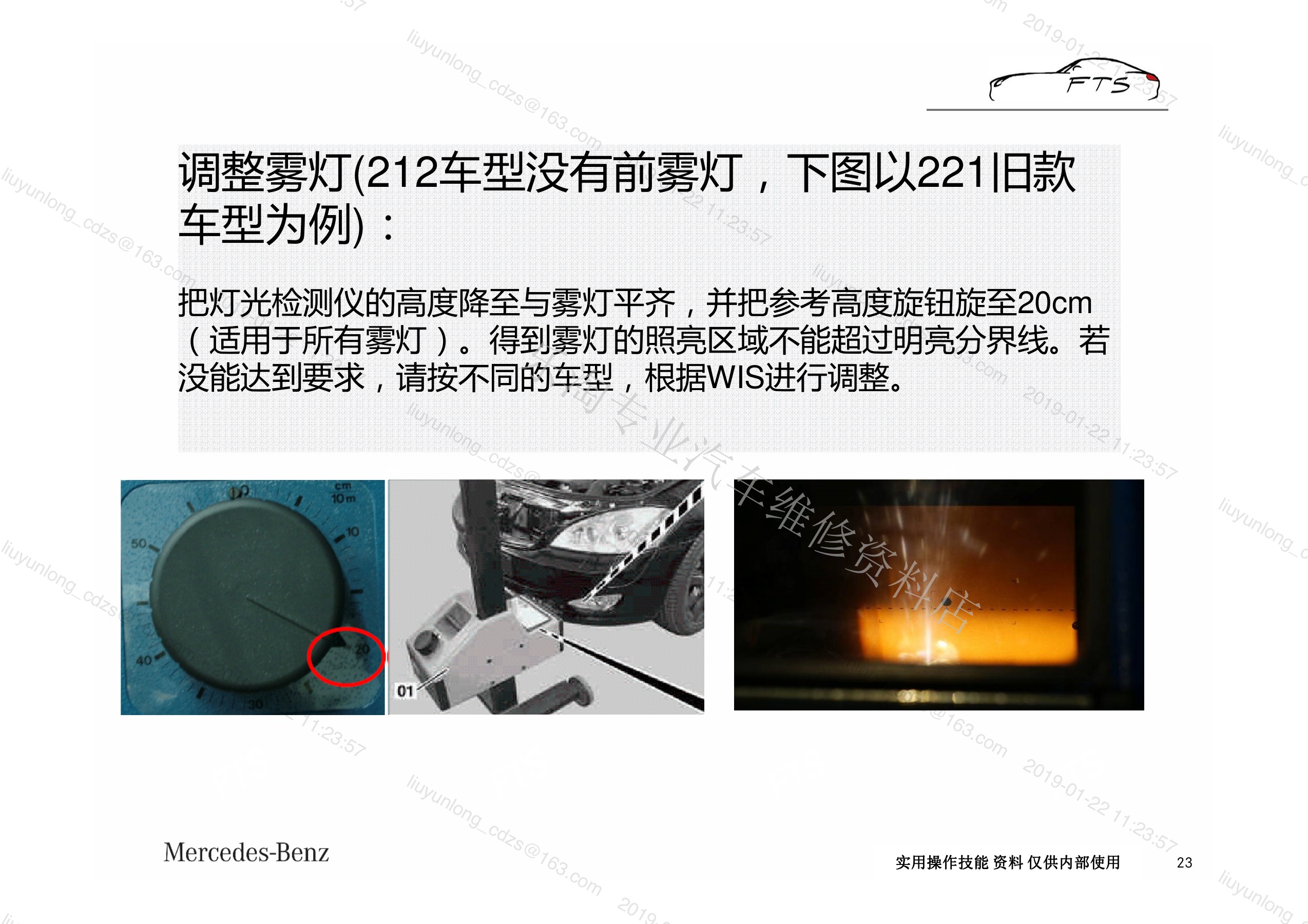

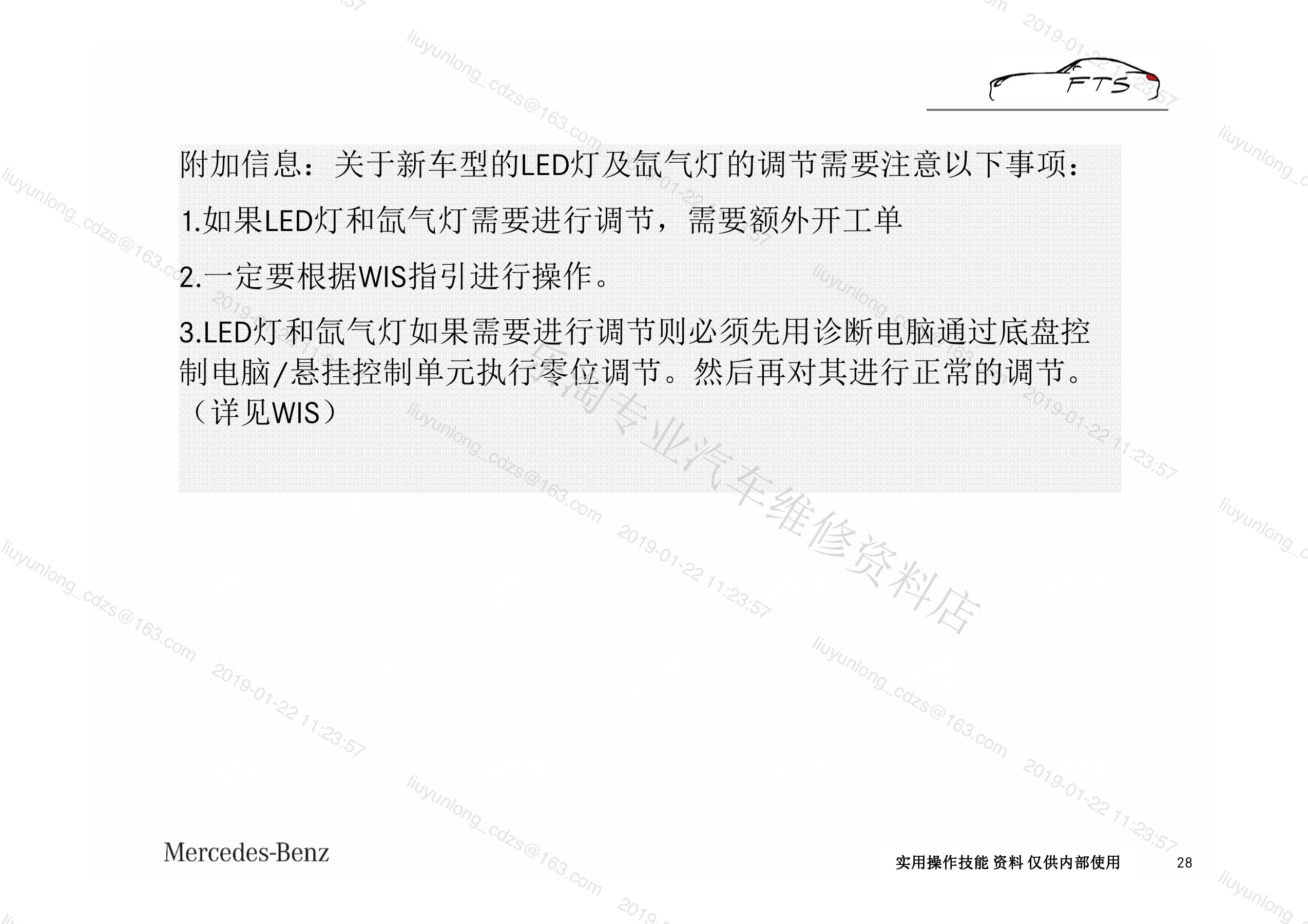

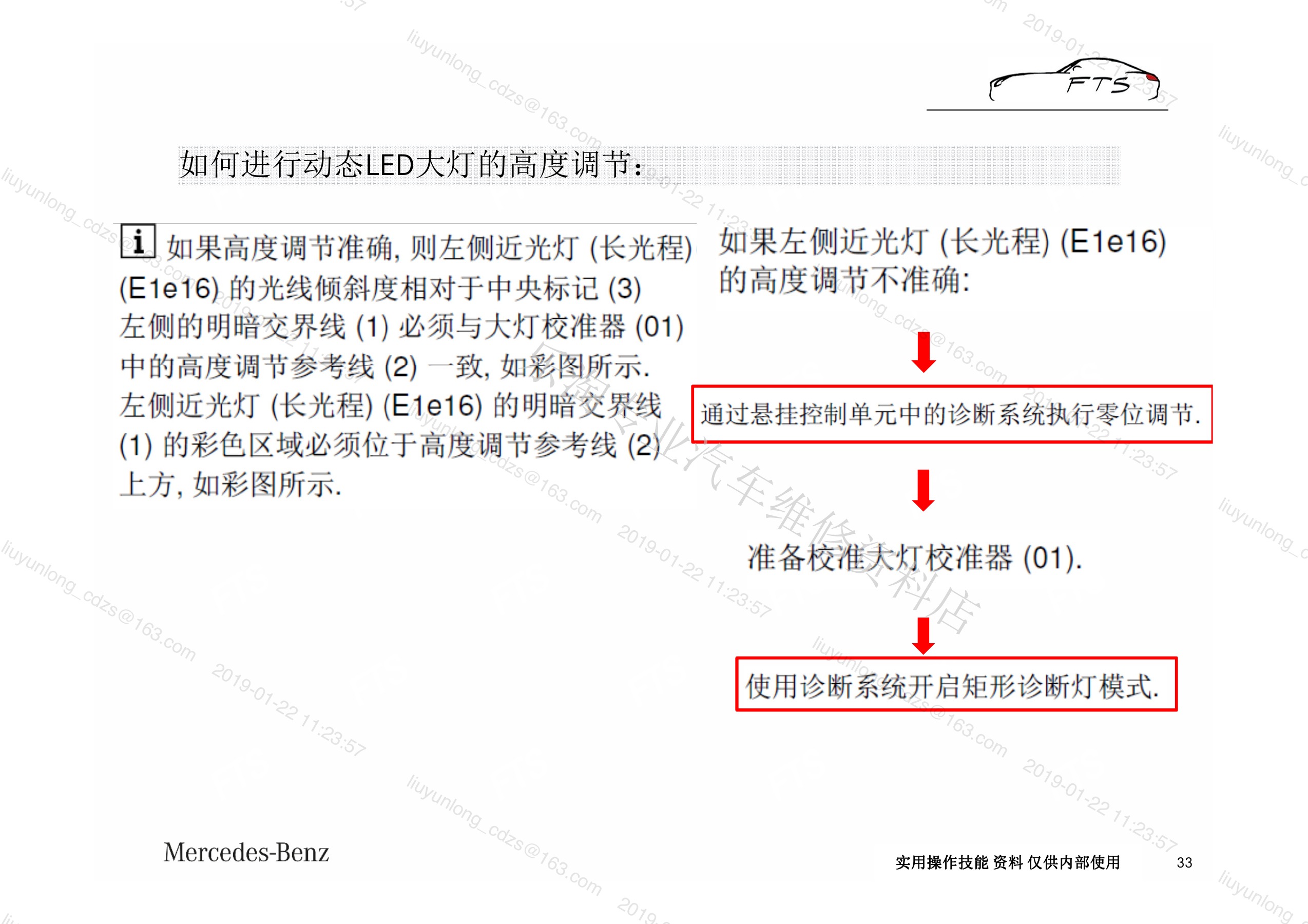

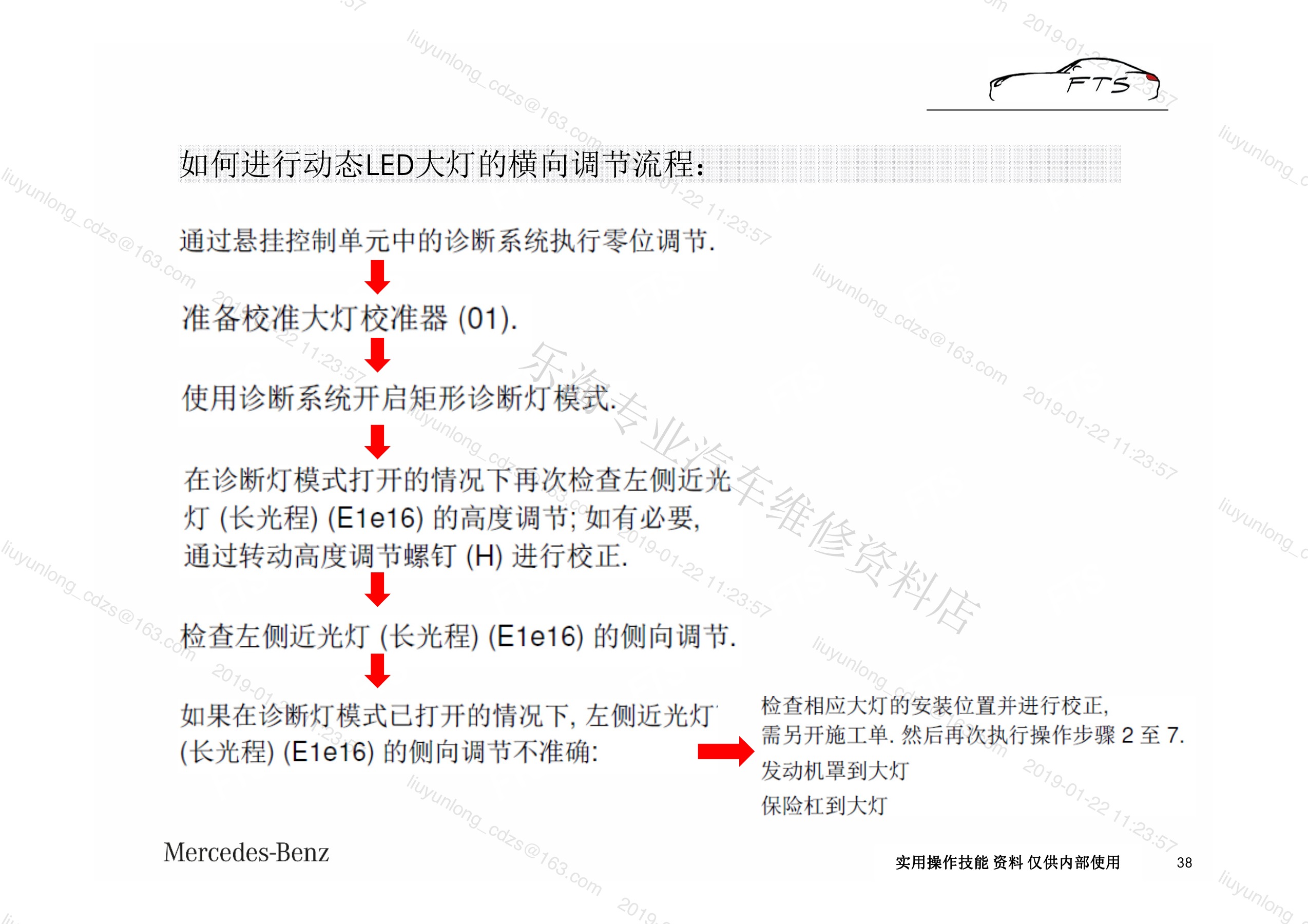

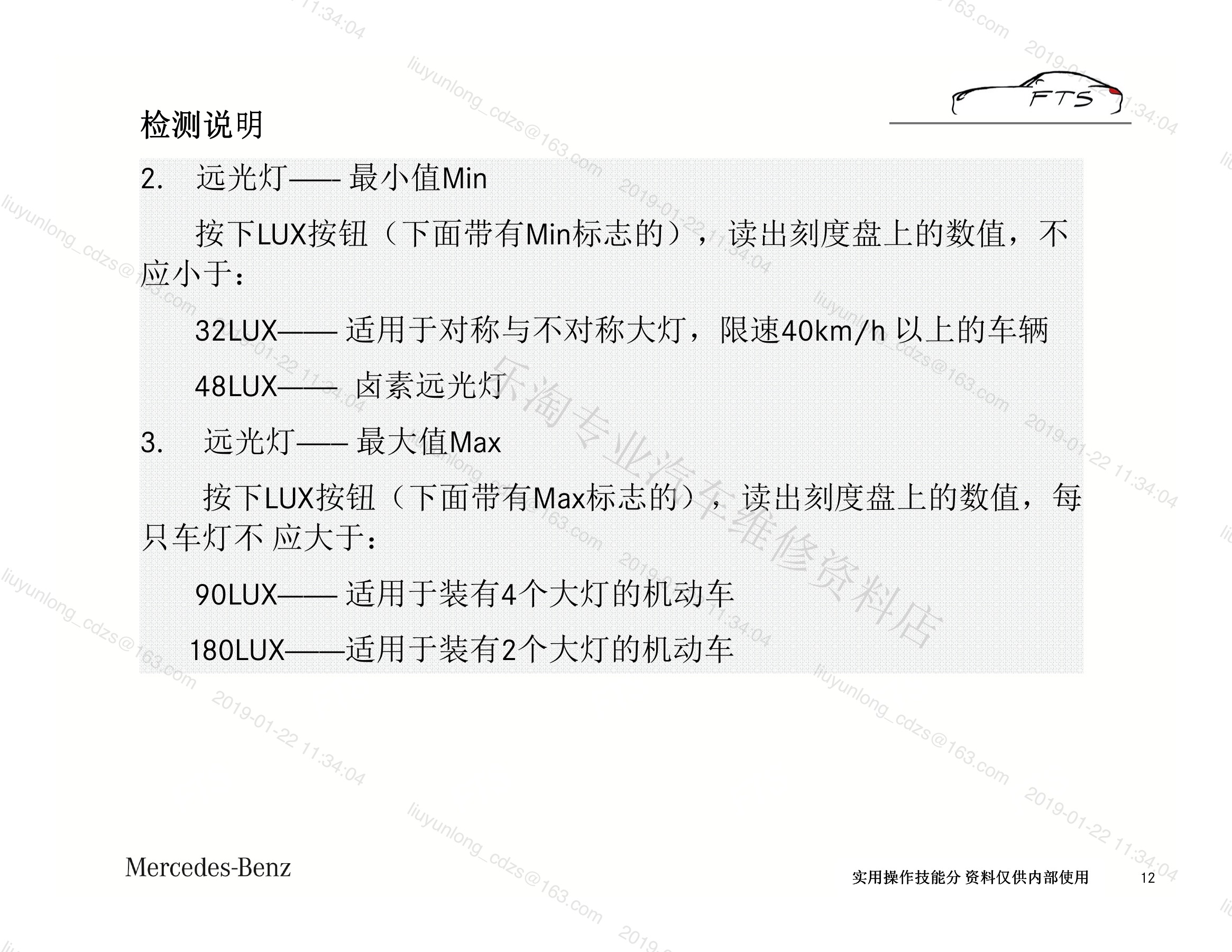

远光以热点或规定区域为准，雾灯使用对应屏幕和倾斜要求。LED、矩阵或自适应灯可能需要诊断仪基本设置、特定模式和软件控制，机械调整前先查车型流程。

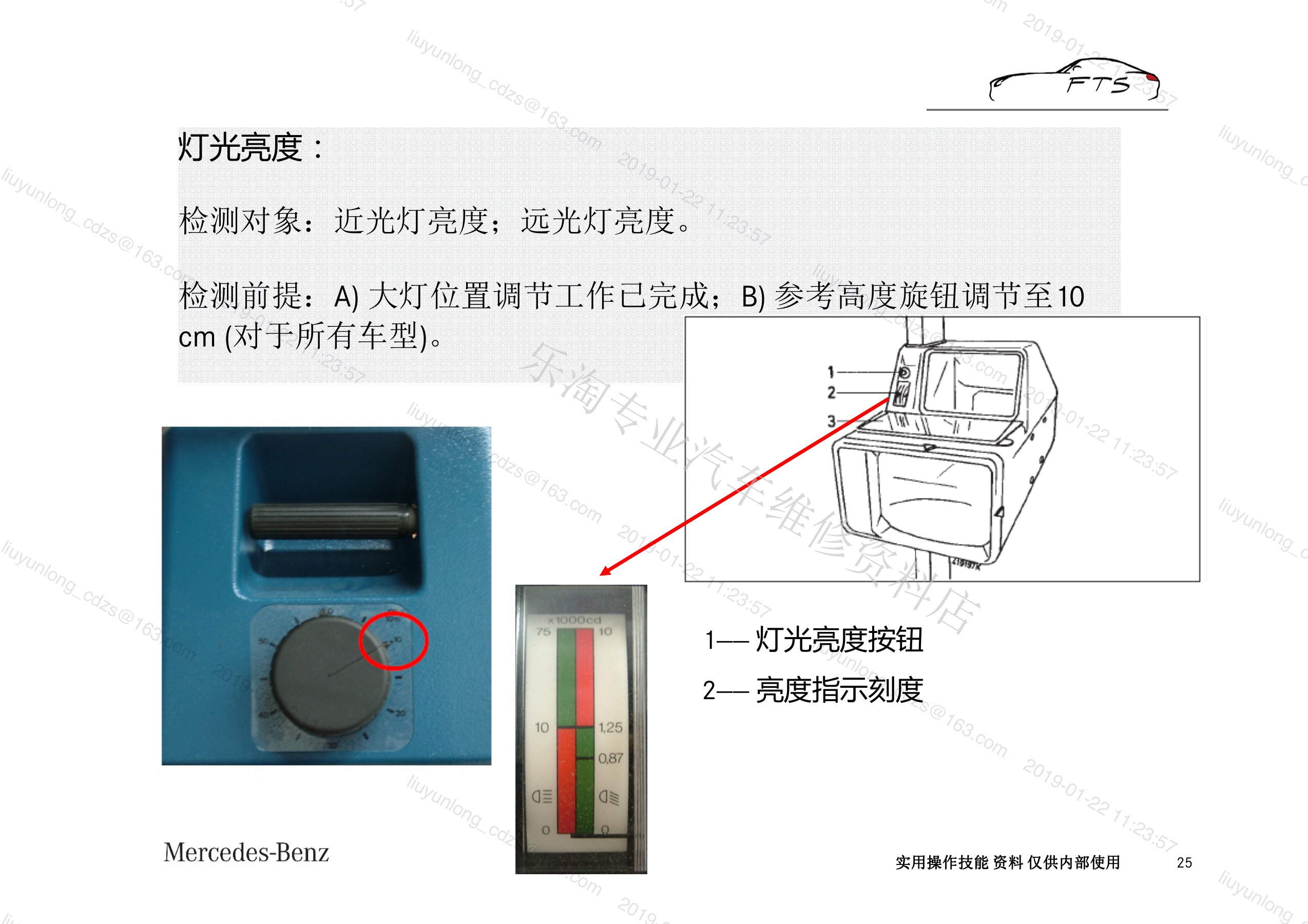

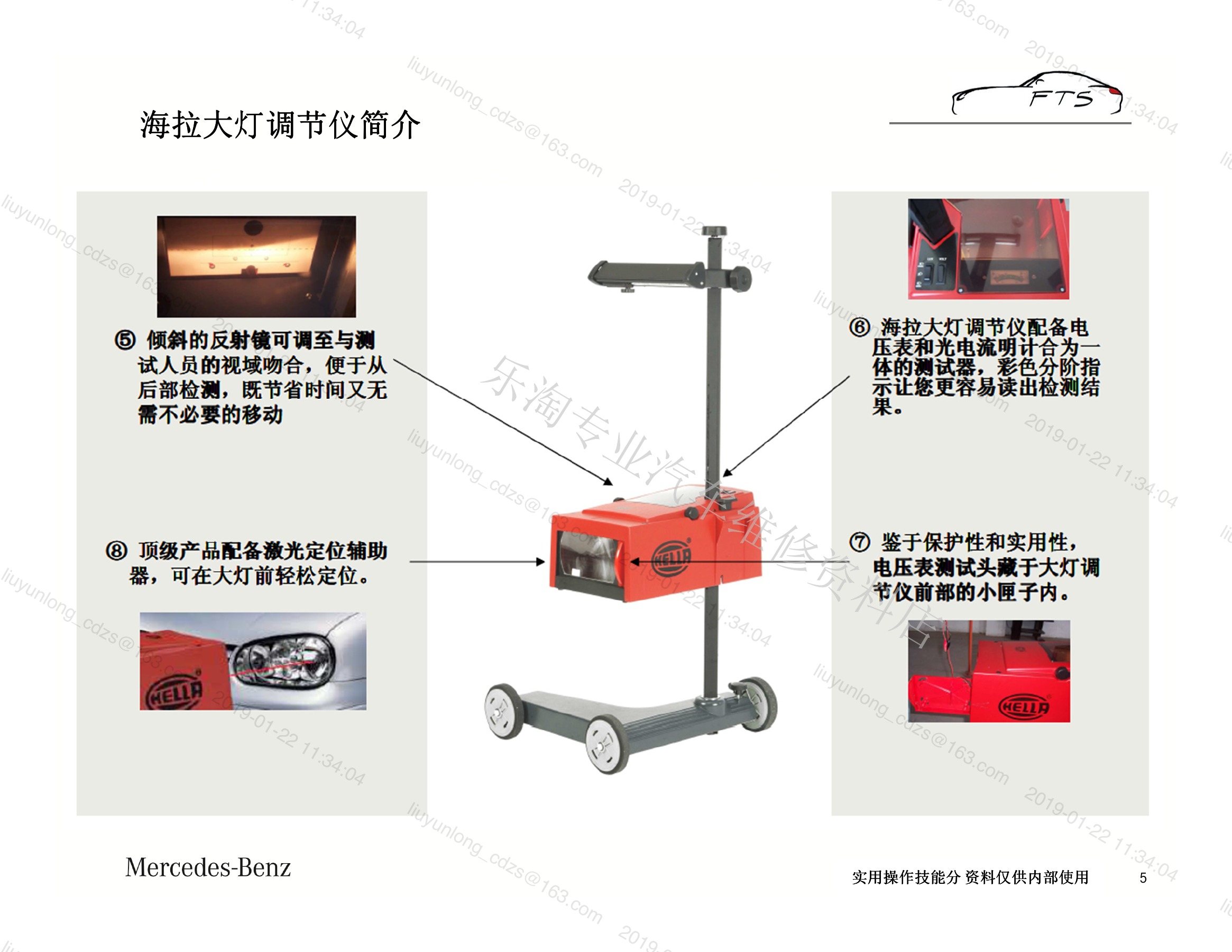

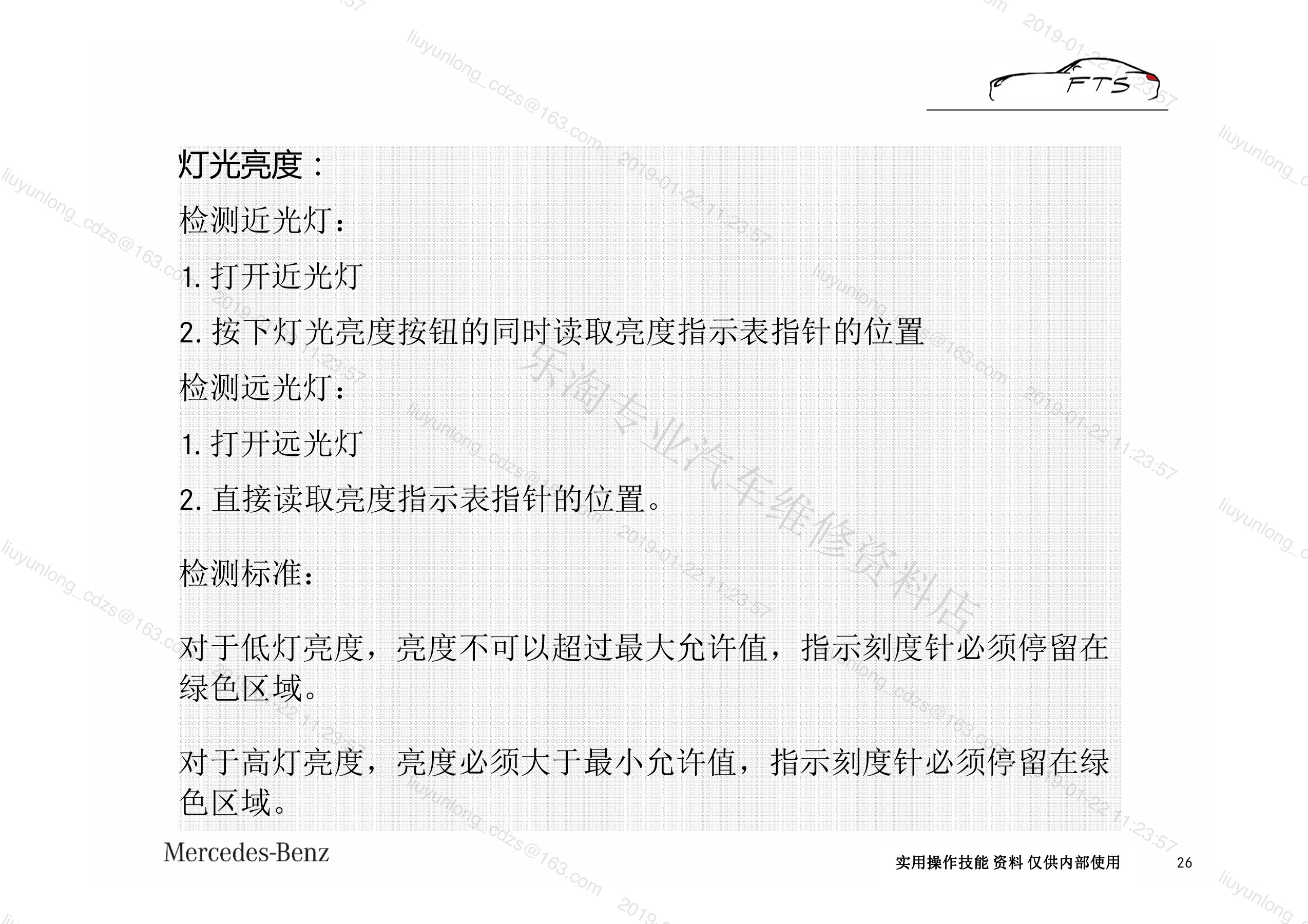

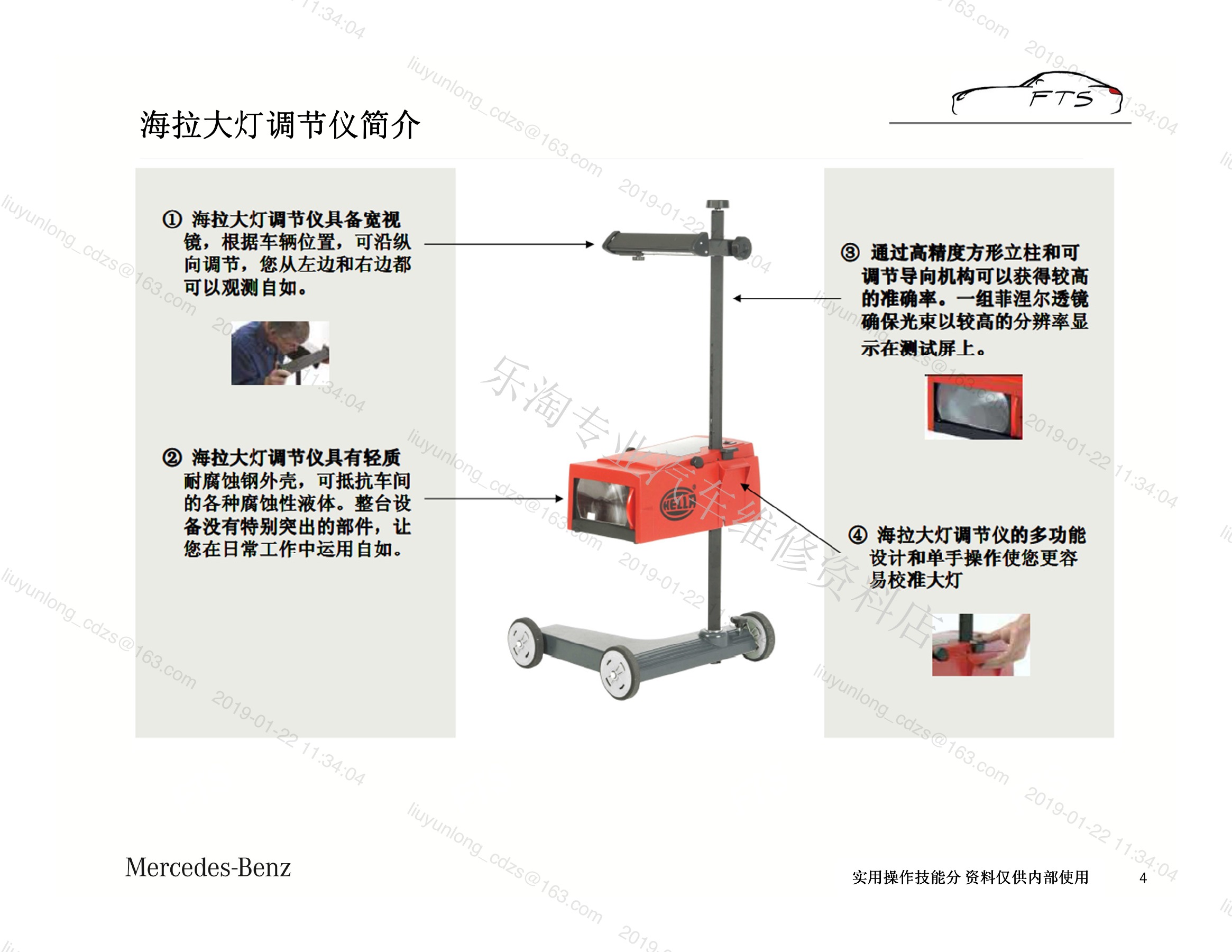

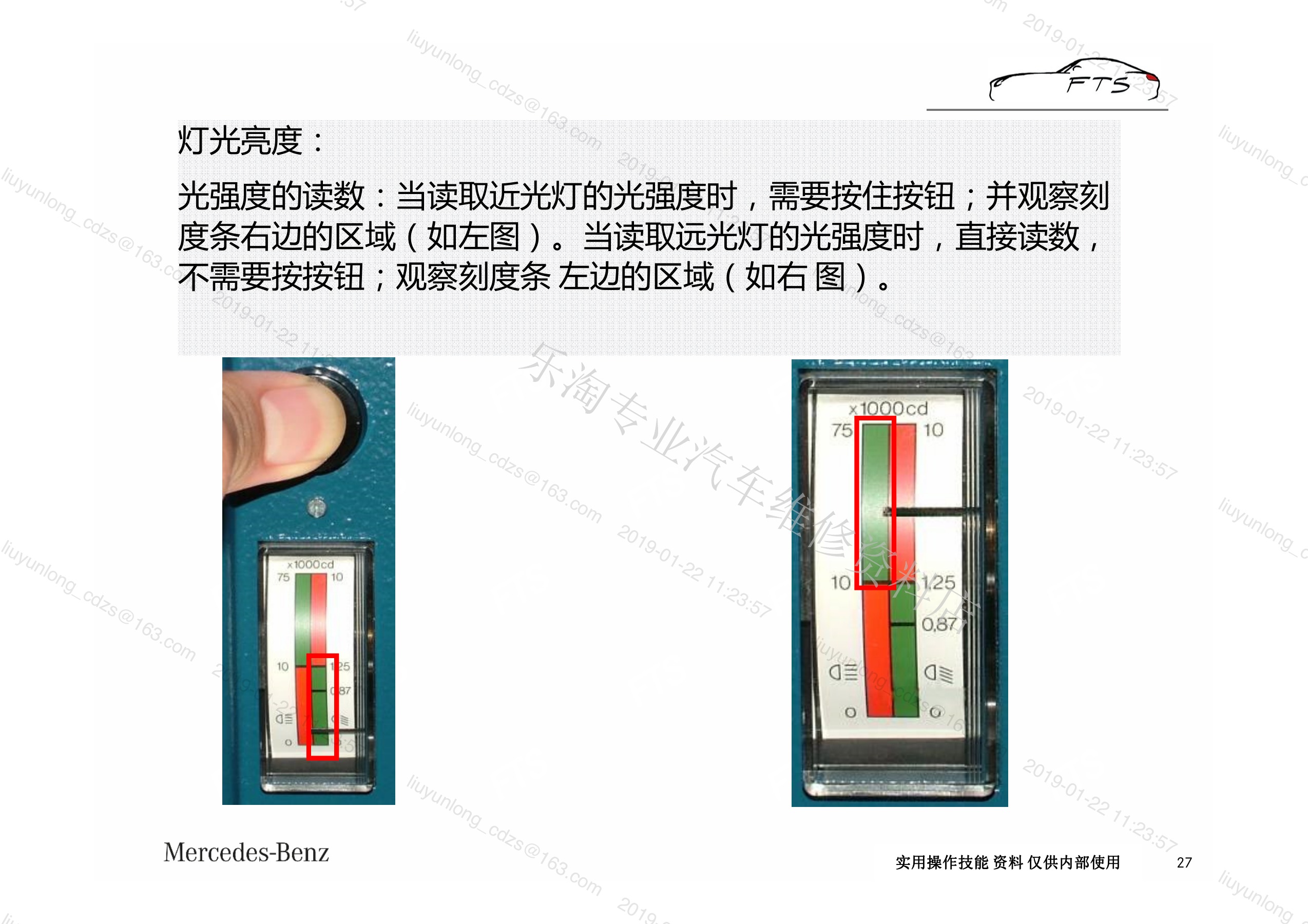

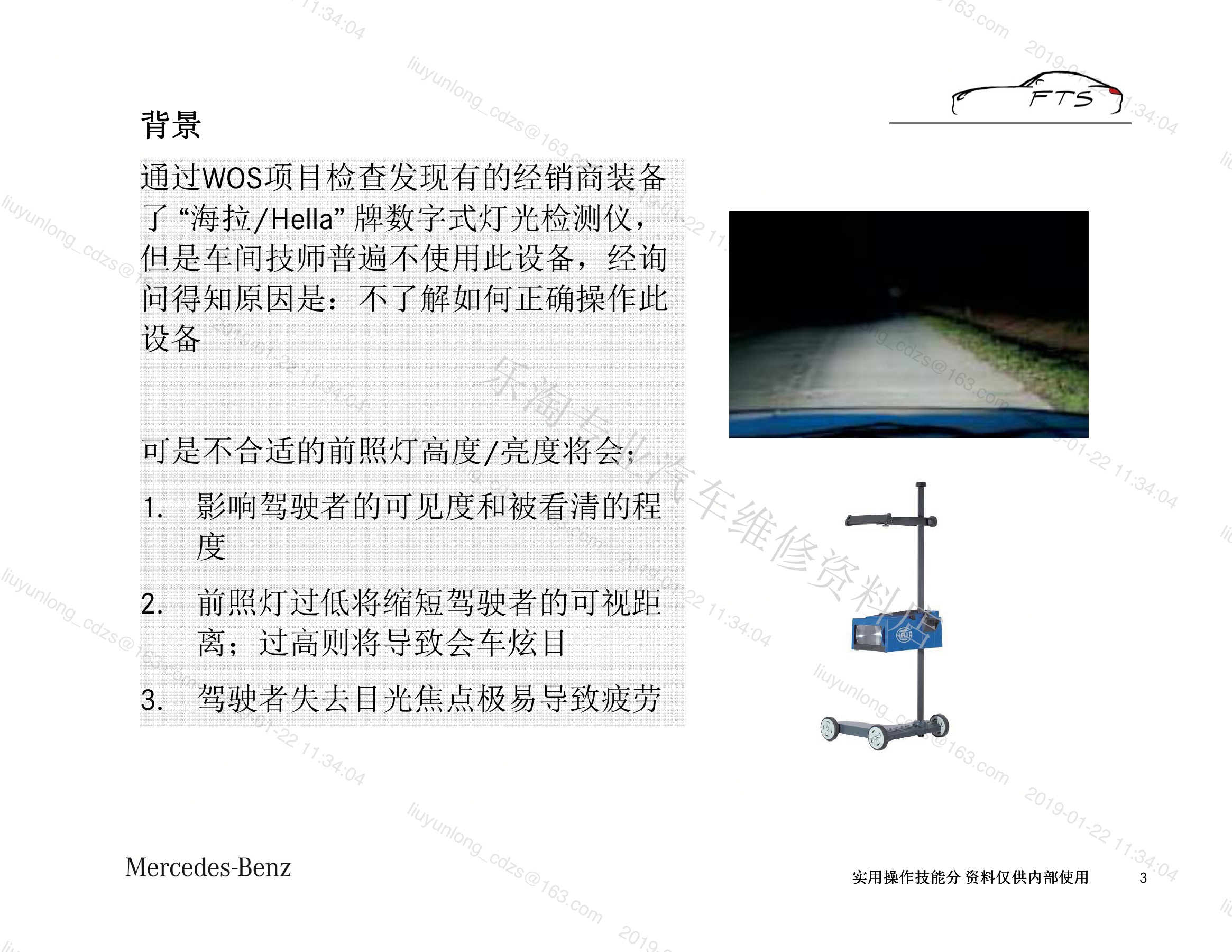

五、海拉调节仪的设备操作

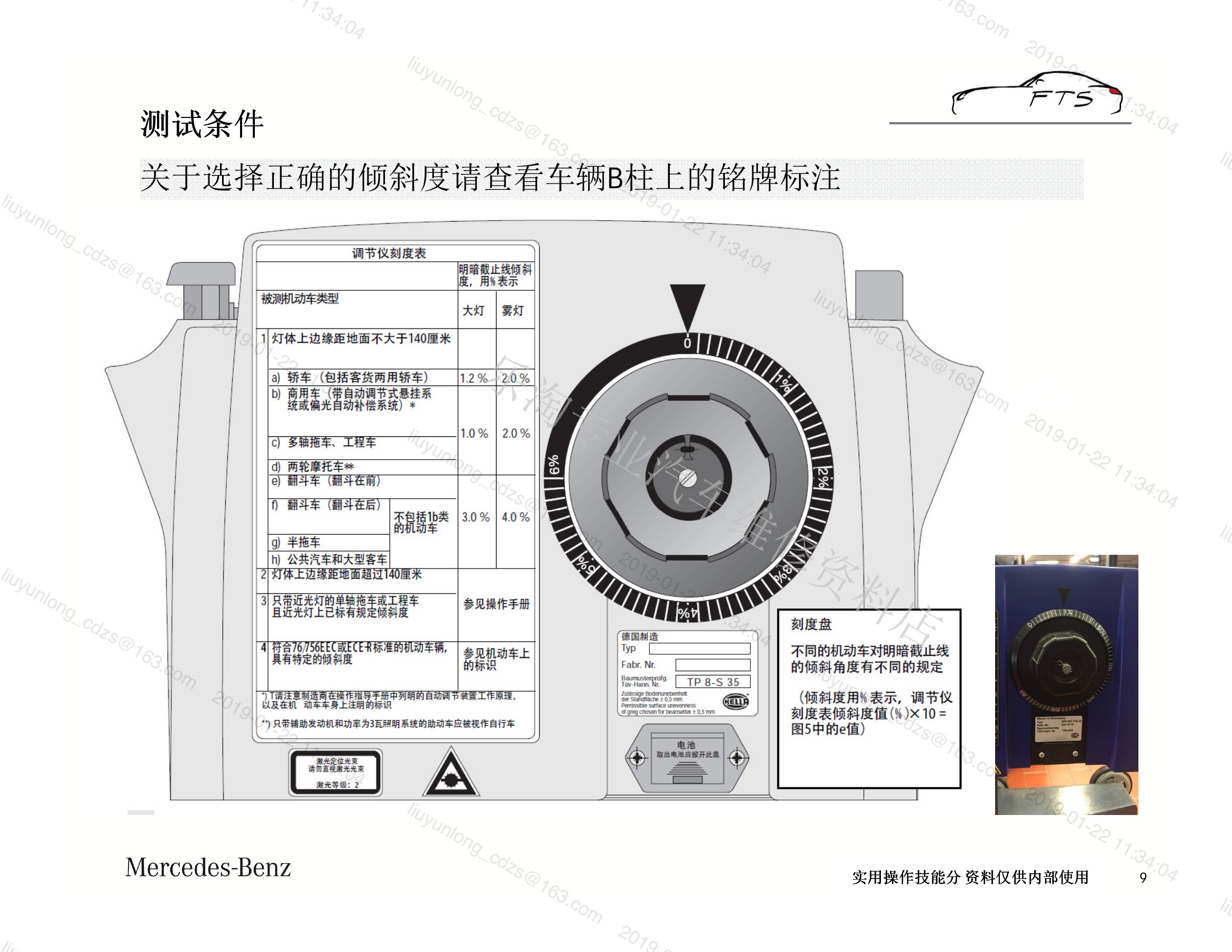

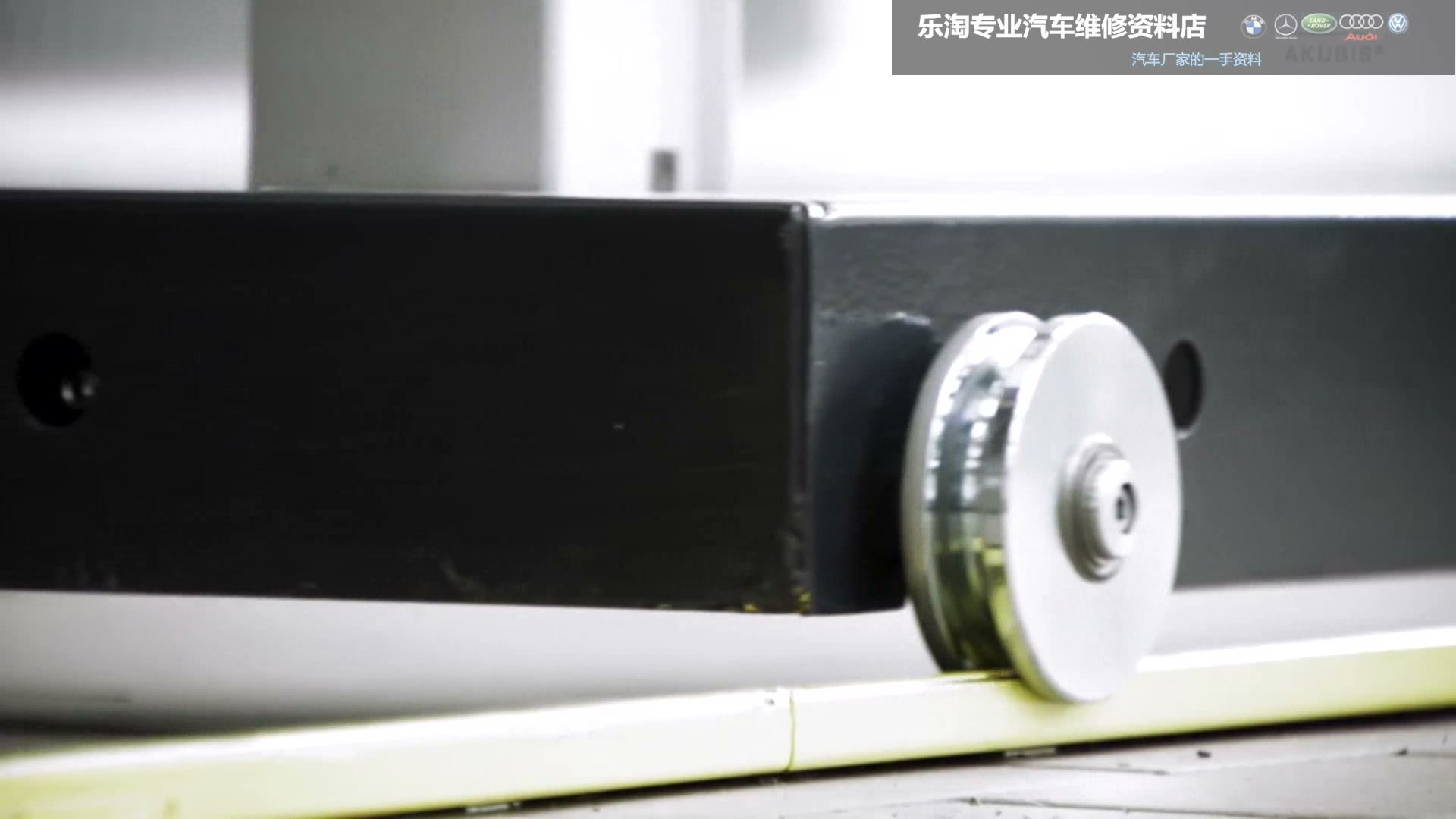

海拉设备按自身说明完成立柱移动、光学箱定位、瞄准器对正、镜头高度和倾斜旋钮设定。设备外观相似不代表刻度和操作相同，必须使用对应型号说明。

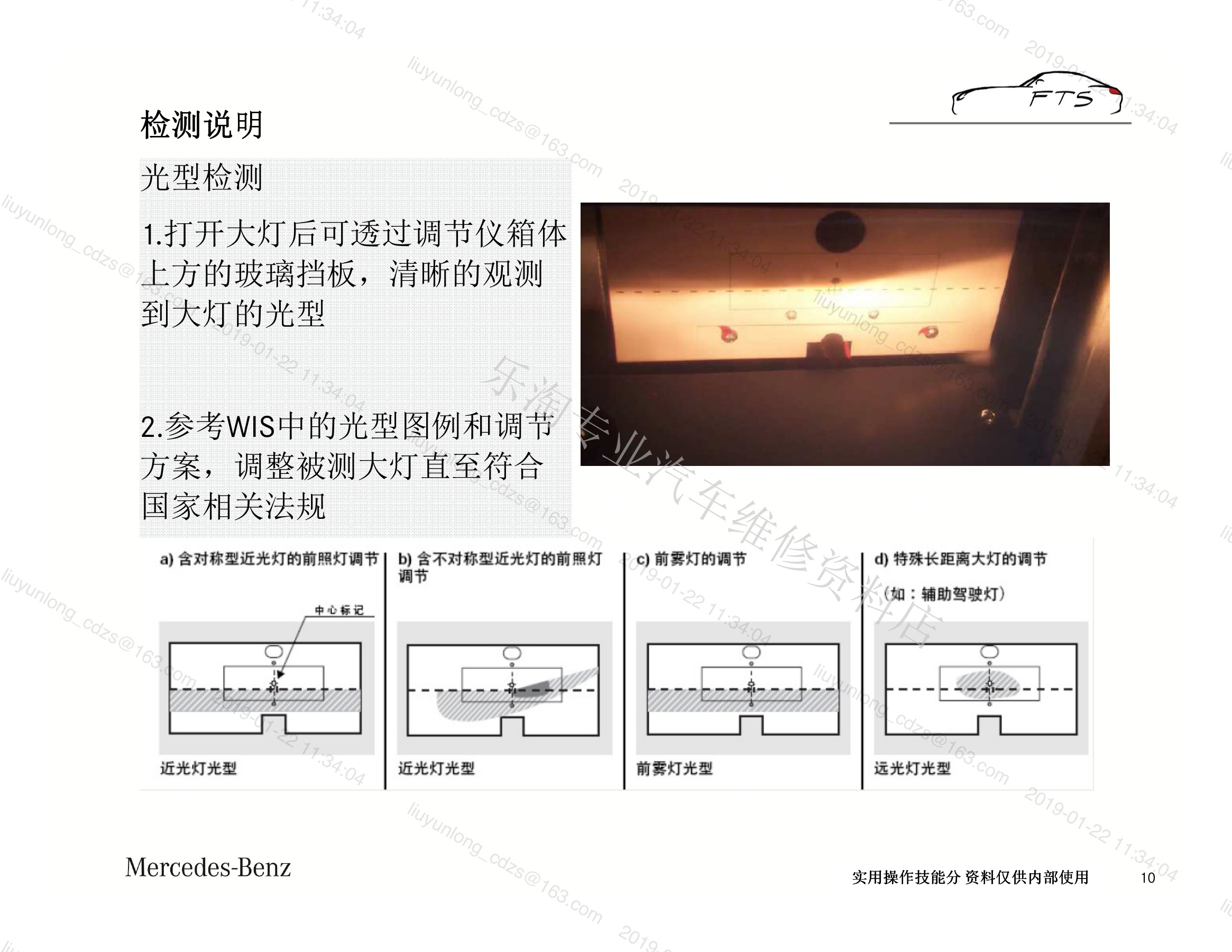

六、海拉配光判读与调整

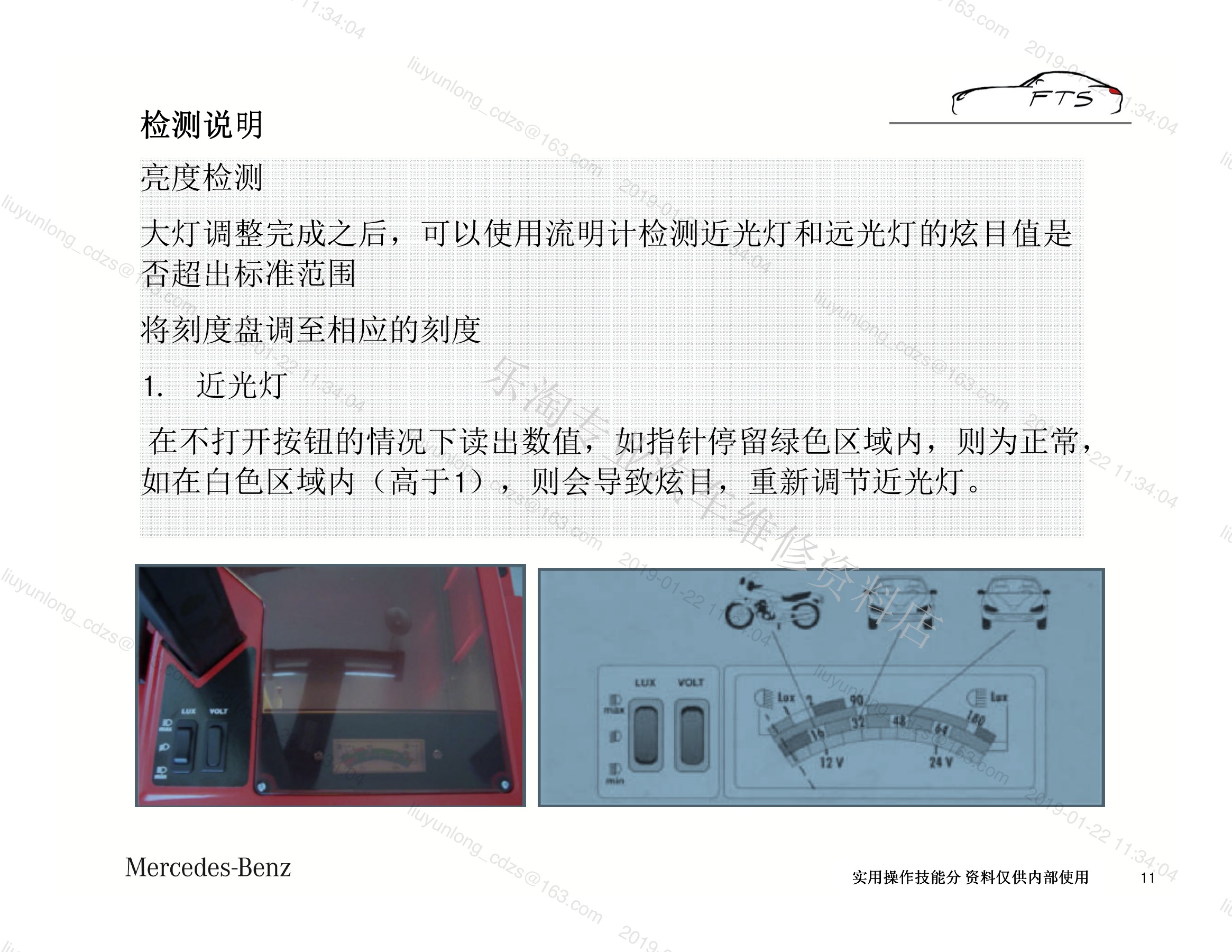

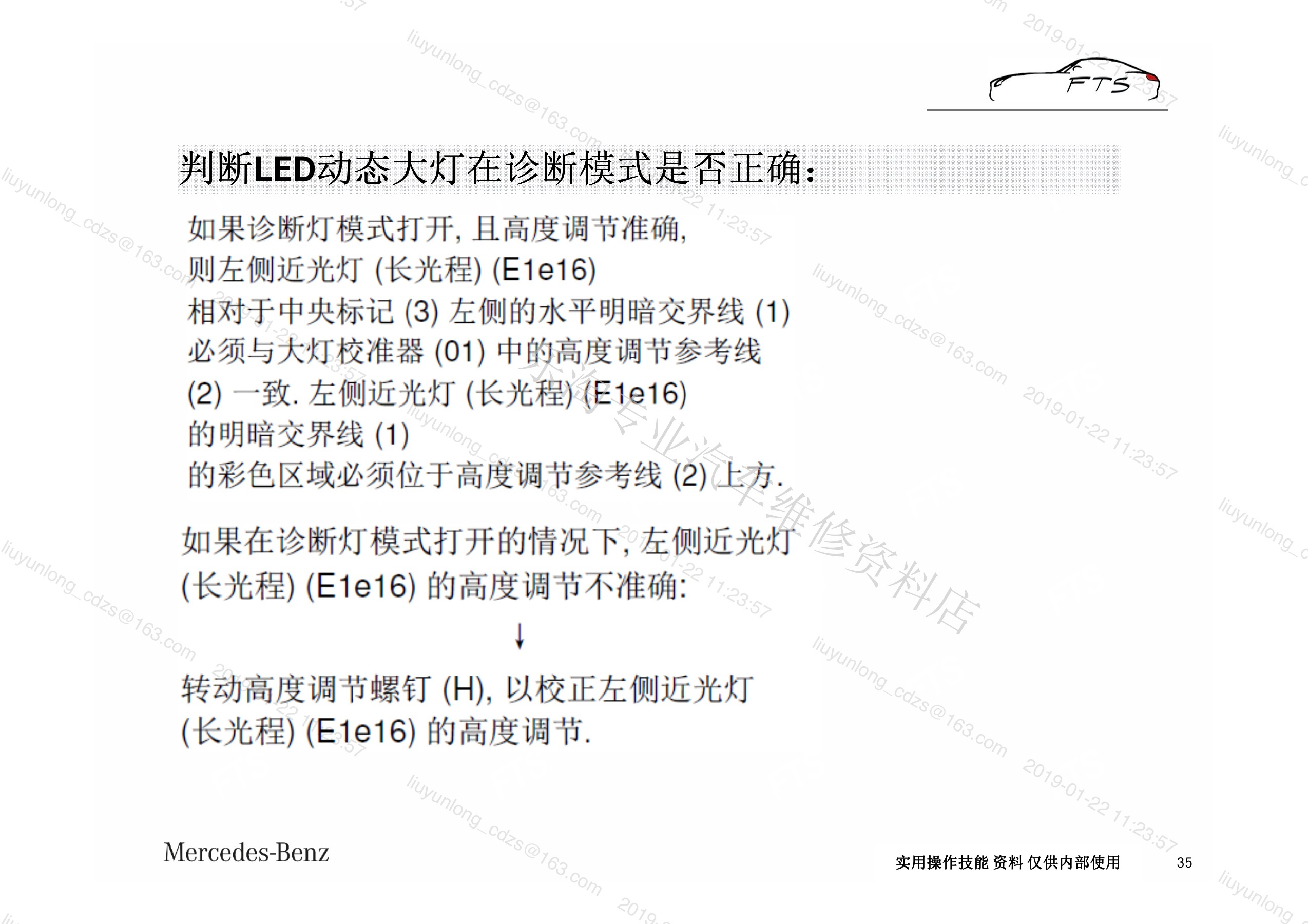

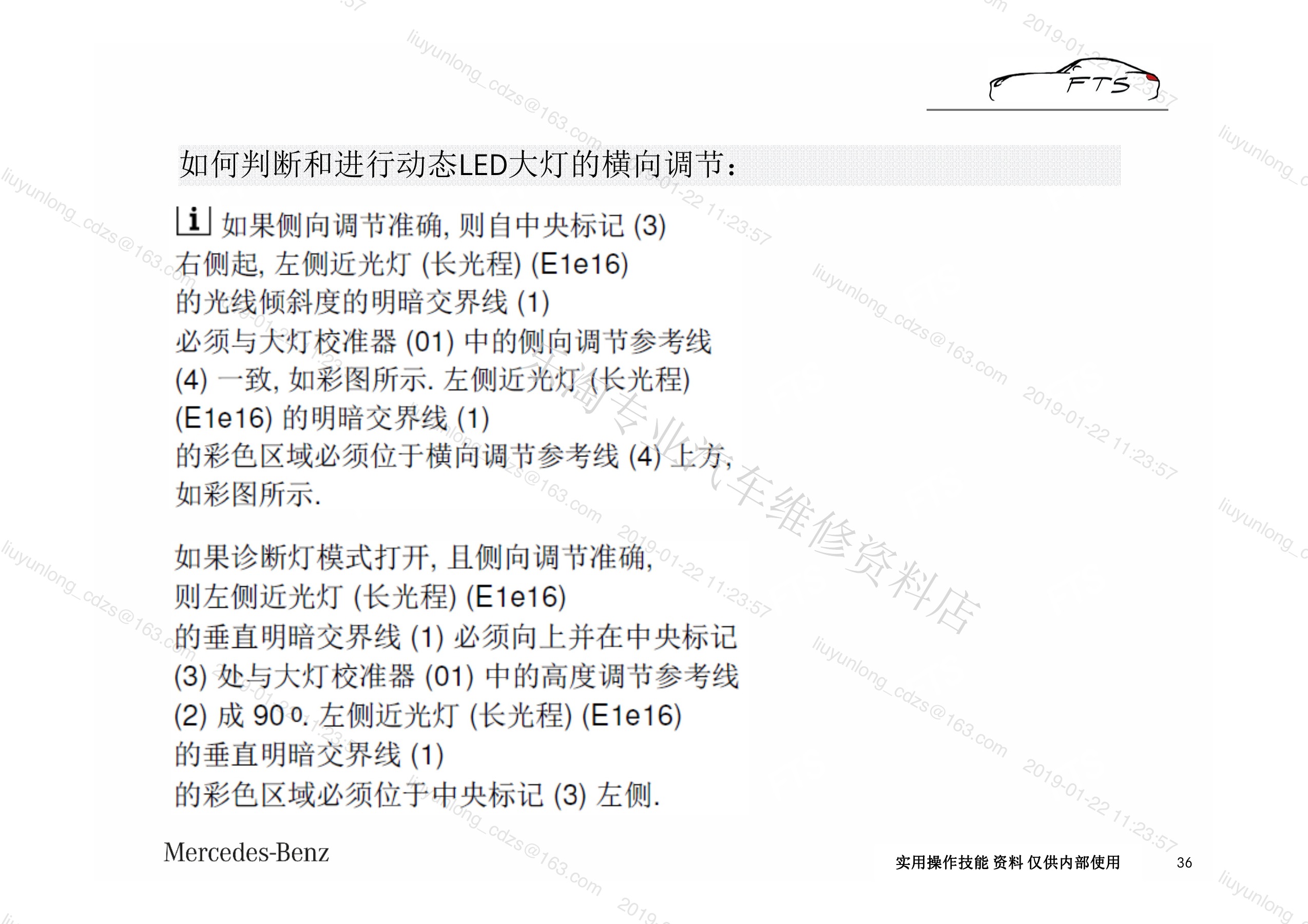

在设备屏幕上识别正确截止线、折点和热点，再调节车辆灯具。若左右灯结果差异大，检查光源安装、灯体支架、车身高度和仪器定位，不能只反复拧调节螺钉。

七、完工复核和记录

重新检查两侧近光、远光和相关雾灯，执行诊断仪要求的校准或基本设置，保存倾斜值和维修结果。路试确认照明范围且不产生明显眩光，灯具调节装置和防尘盖恢复完整。

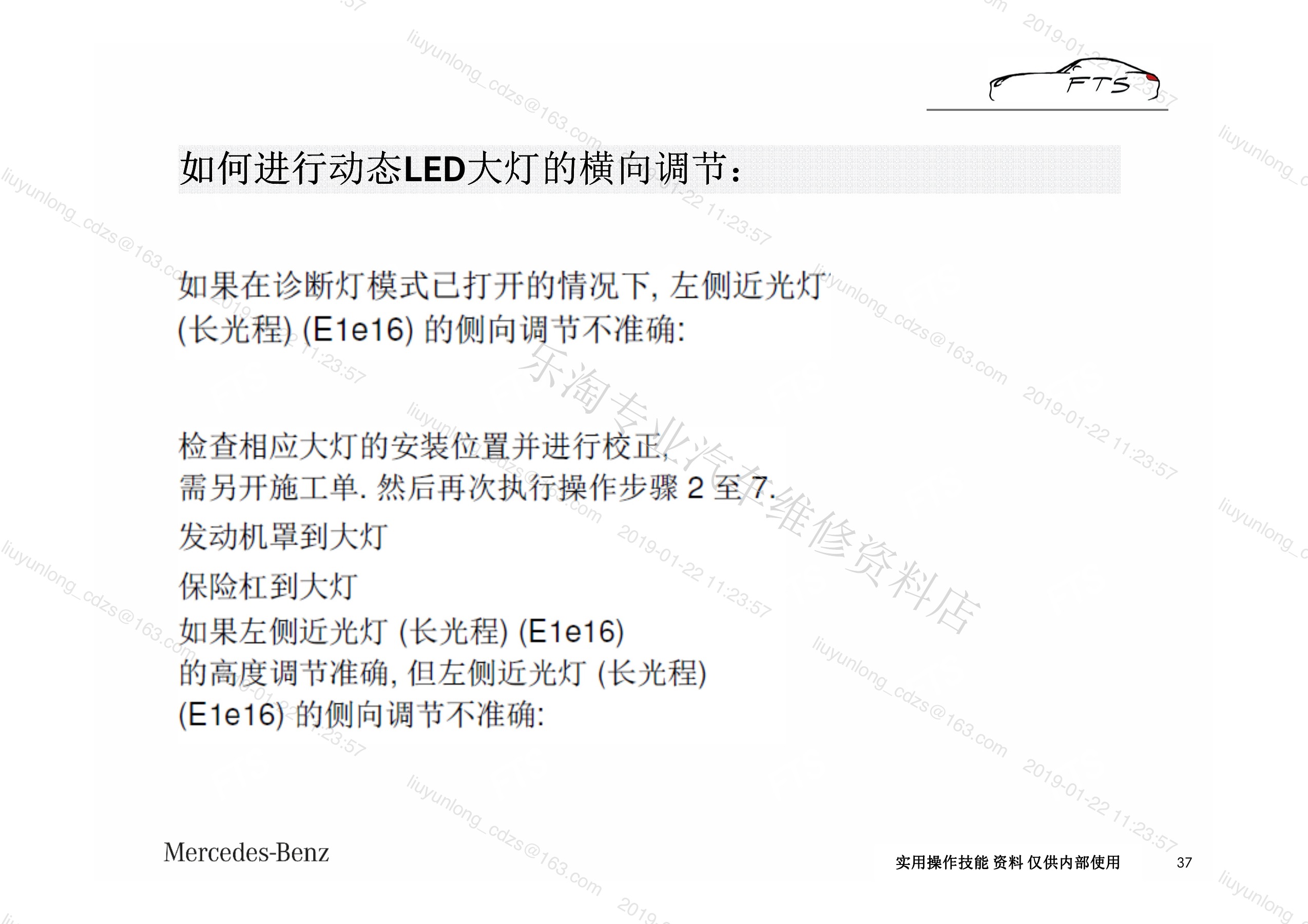

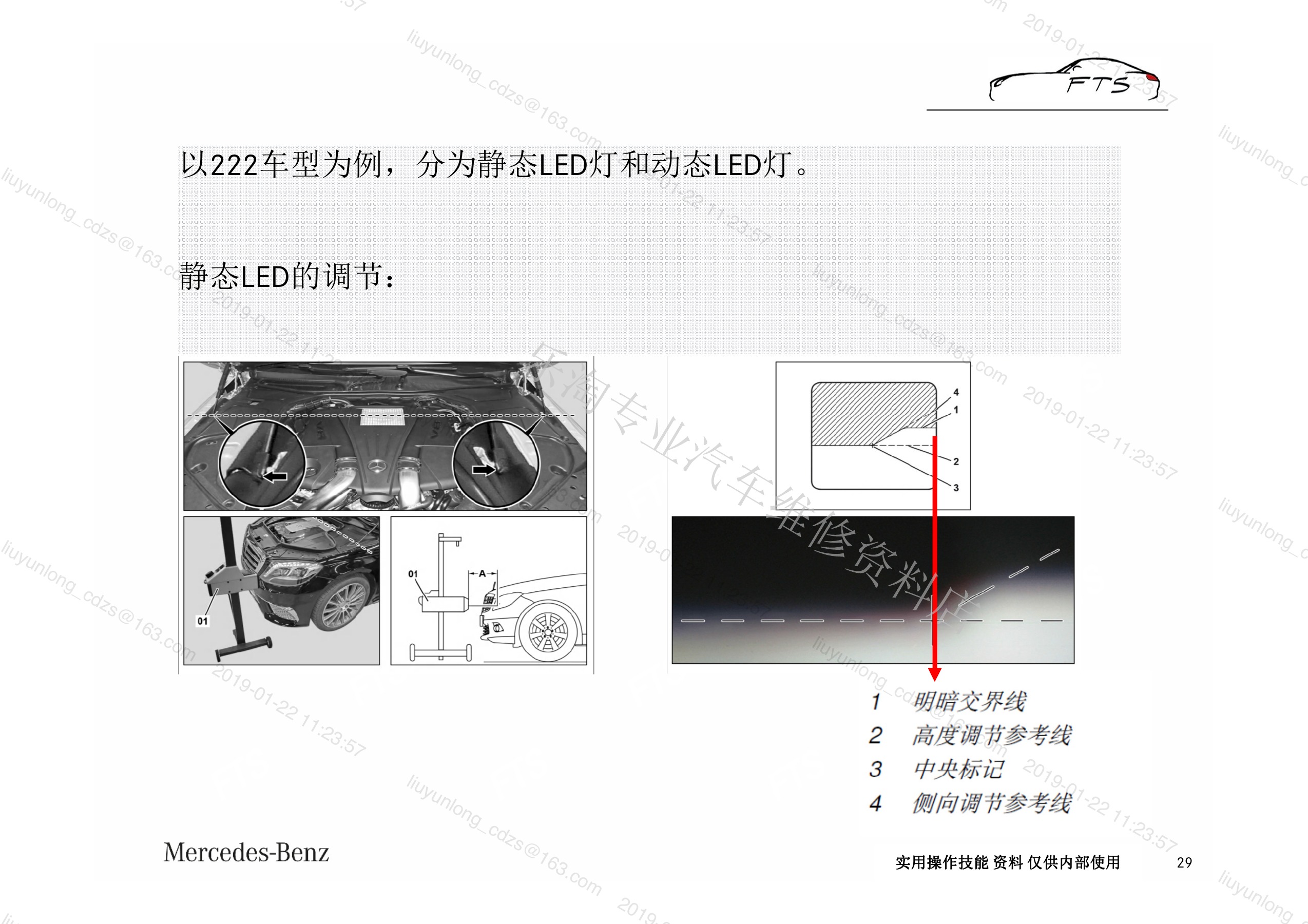

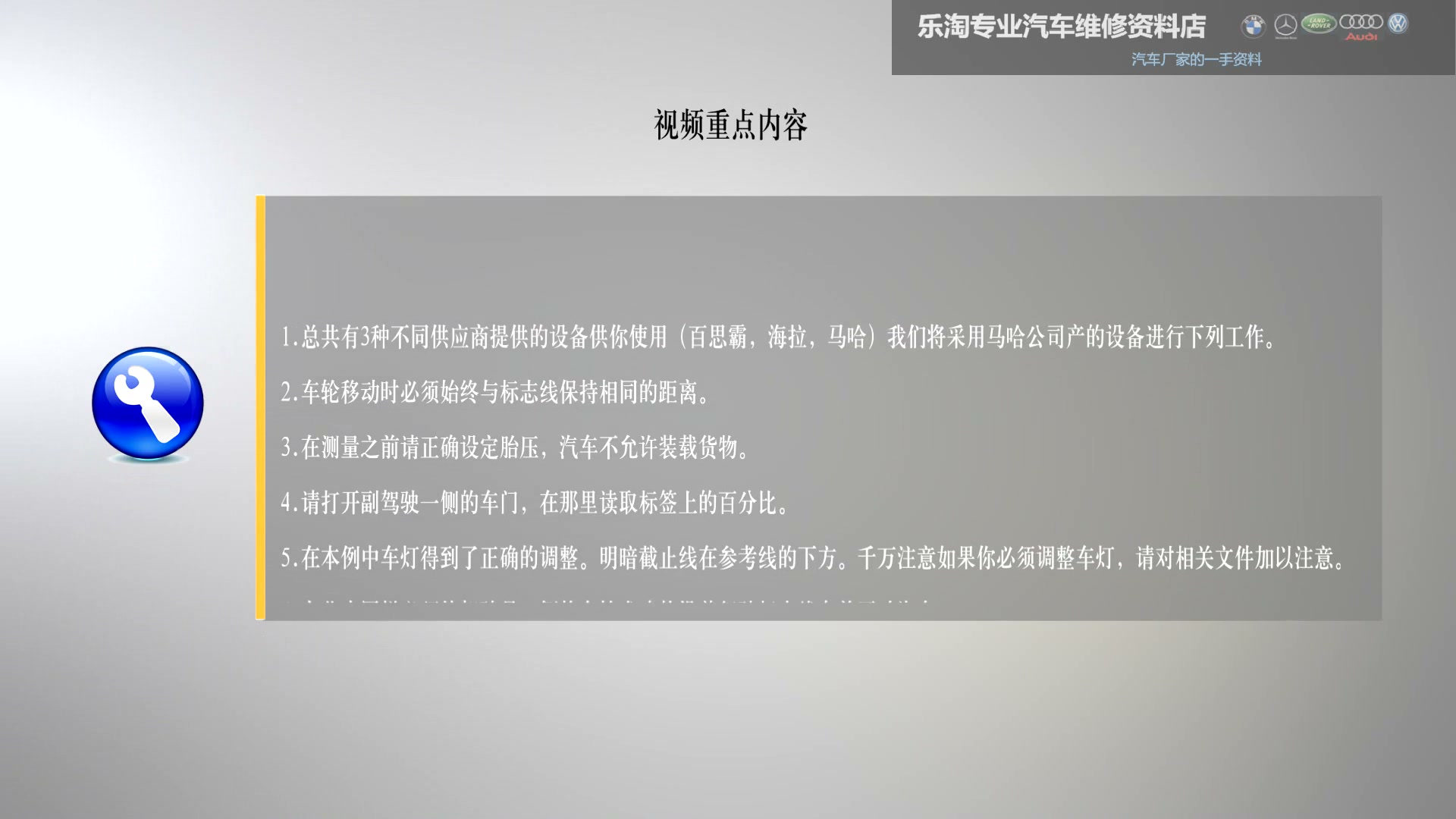

八、LED大灯调节前的车辆与仪器准备

原视频展示专业大灯调节仪、车辆停放区域和LED大灯实车操作。开始前确认轮胎压力、车辆载荷、悬架高度、灯罩状态及故障存储，车辆与仪器按设备要求停在平整位置；带自动水平或智能照明功能的车型按诊断引导进入规定状态。

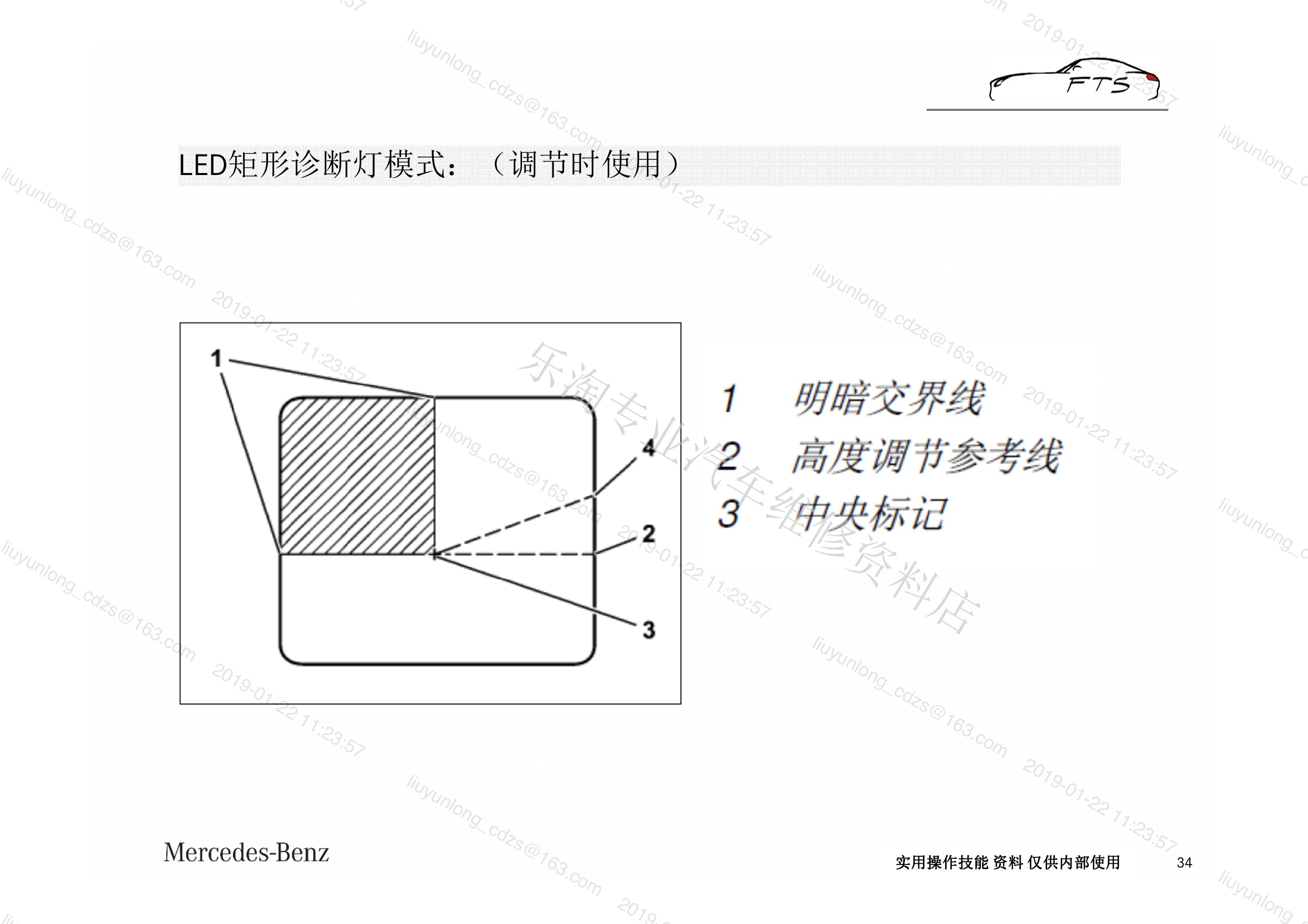

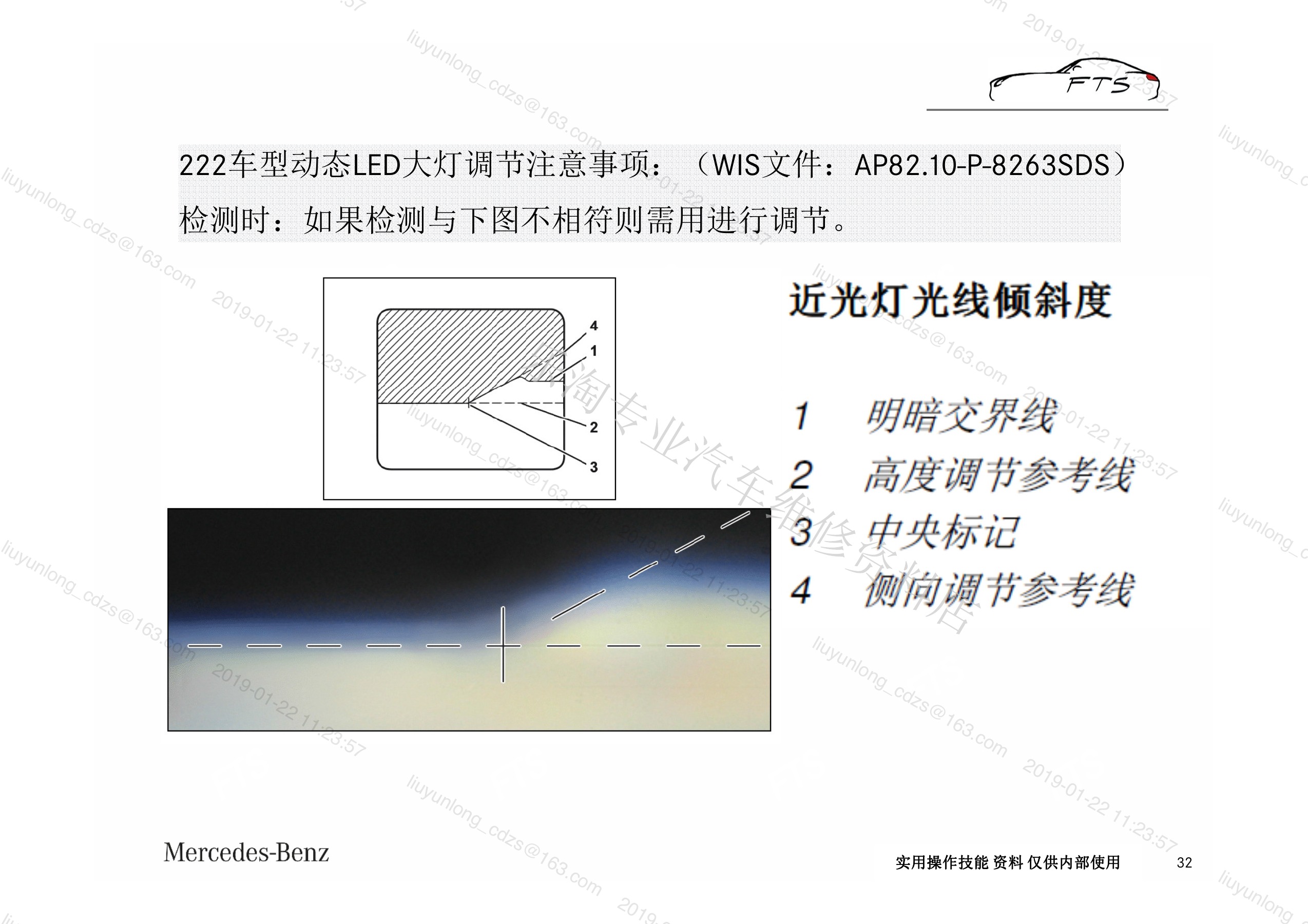

九、定位光束并完成调节后复核

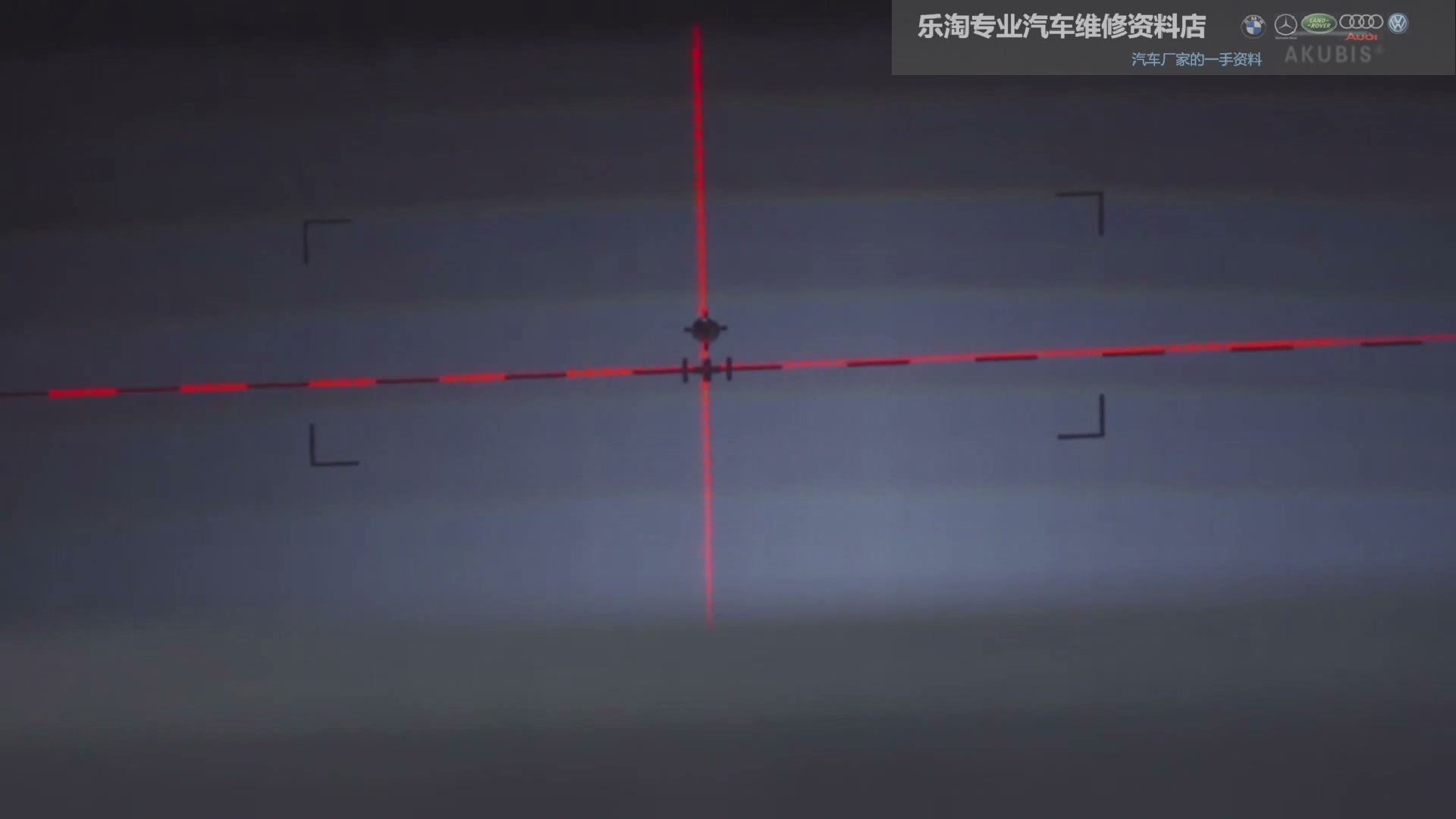

将仪器光轴与车辆中心线及灯具中心正确对准，选择对应光源/灯型模式，观察截止线、拐点或设备给出的目标标记。仅调节WIS允许的调节点，完成后重新测量左右灯并检查故障码和照明功能，不能凭墙面目测替代专业检验。

十、LED大灯调节完整操作视频

完整视频展示车辆与大灯调节仪准备、仪器定位、LED灯型和光束判断、调节点操作以及左右灯复核。带自动水平或智能照明功能的车型应按诊断引导进入规定状态。

如果当前浏览器无法播放视频，可使用支持HEVC的新版浏览器或系统播放器查看。
