2025+ 特斯拉 Model Y 风扇罩台架拆装：三颗新螺栓5 Nm、锁片与挂钩

2025+ Model Y风扇罩与下部衬套总成更换，台架分离风扇时需同时处理三锁片、三颗螺栓、卡子与挂钩。三颗螺栓使用T25批头，原厂标注为更换，安装5 Nm。本文展开模块取下后的风扇与护罩拆装，整车访问、冷却液管路及加注仍须完成冷却风扇模块和真空加注资料要求。

台架作业的前提：模块已按原厂流程取下

冷却风扇模块不是拔掉一个接口就能取出的部件。完整拆卸包括车辆支撑、网关解锁和热管理加注／排放状态，低压断开、前部访问、冷却液入口与出口管路断开封堵，以及运送千斤顶承托模块等工作。该部分必须按文末“冷却风扇模块”及其关联资料实施，不能直接从车上强行抽出风扇。

模块取下时还涉及主动进气格栅与环境温度传感器，原厂要求解除格栅与模块的十四锁片。进入台架步骤前确认电气连接、管路及附属件均已按相应资料处理，模块稳放，不承受线束或管路牵拉。

先认清三种卡接，再处理三颗螺栓

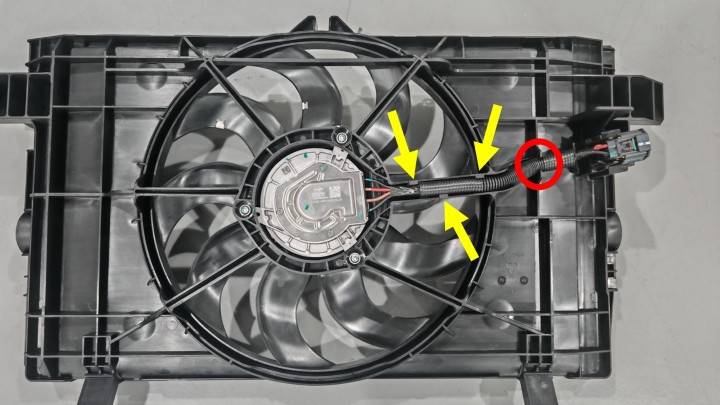

风扇与护罩之间除了三颗螺栓，还有三锁片、卡子和挂钩。逐一辨认并解除固定，避免螺栓已拆但卡接尚未释放时强拉风扇，损坏护罩或线束固定位置。

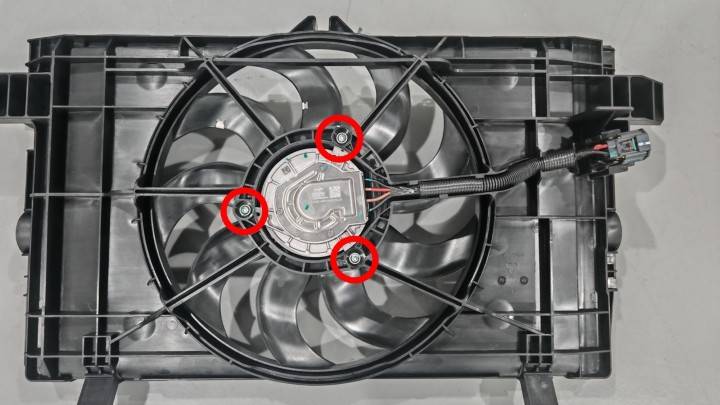

使用T25批头拆三颗风扇固定螺栓，按原厂扭矩表准备三颗适配新螺栓。工具表还列有1/4英寸驱动棘轮及1.5–30 Nm数字扭矩扳手；其中“M12”是工具系列名称，不是螺栓直径或套筒规格。

解除全部卡接和紧固后分离风扇与护罩。检查对应部位是否完整，避免让风扇、线束重量挂在未解除的卡子上。

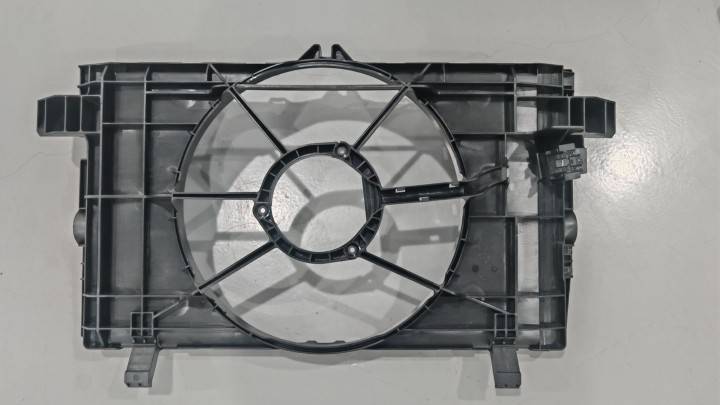

新护罩就位，三新螺栓5 Nm

把适配护罩与风扇对应放好，恢复三锁片、卡子和挂钩，装上三颗适配新螺栓并紧固至5 Nm。检查锁片接合、挂钩位置及线束固定，不能只确认螺栓已紧就忽略卡接。

完工检查建议：核对风扇与护罩没有歪斜，固定部位无断裂，线束按原固定点承托且远离风扇运动范围。台架阶段不以外接电源试转代替整车恢复和诊断验收。

装车后还有管路、固定和排气验收

冷却风扇模块装车须按对应原厂资料恢复主动进气格栅十四锁片、环境温度传感器两锁片及盖板。两侧模块固定螺栓先预装再紧固6 Nm，拆装时不要遗失垫片；前备箱储物单元加固支架两颗螺栓46.5 Nm，使用External Torx Plus EP14工具。这些是模块至车辆的固定，不能把护罩三螺栓的5 Nm套用到车身连接。

断开的冷却液管路必须按原厂恢复、夹紧及连接检查，并完成冷却系统真空重新加注。真空加注资料要求专用工具、供液软管末端持续浸入冷却液、约−70至−60 cmHg稳定真空、30秒保压观察等条件；不能靠直接向储液罐补液代替抽真空与排气。

恢复低压、完成热管理加注／排放停止及Coolant Purge Start排气例行程序后，再按原厂核对液位。排气约10分钟，期间不启动其他例行程序，也不能挂前进挡中止；若泵速在约7000 RPM徘徊，原厂提示可能存在气锁，需重新真空加注，不能以声音减小当作排气完成。最后按模块资料完成裙板、进气风管和HEPA等复装及维护模式退出。

HEPA访问需分清滤芯与外壳：冷却模块页所链的“滤清器 - 活性炭和HEPA”用于滤芯更换；进气风管与低压访问另引用“滤清器总成 - HEPA”。这两者不是同一拆卸层级，不能把滤芯取出当成外壳访问完成，也不应把临时拆装原滤芯记为已更换新滤芯。

原厂资料及关联程序

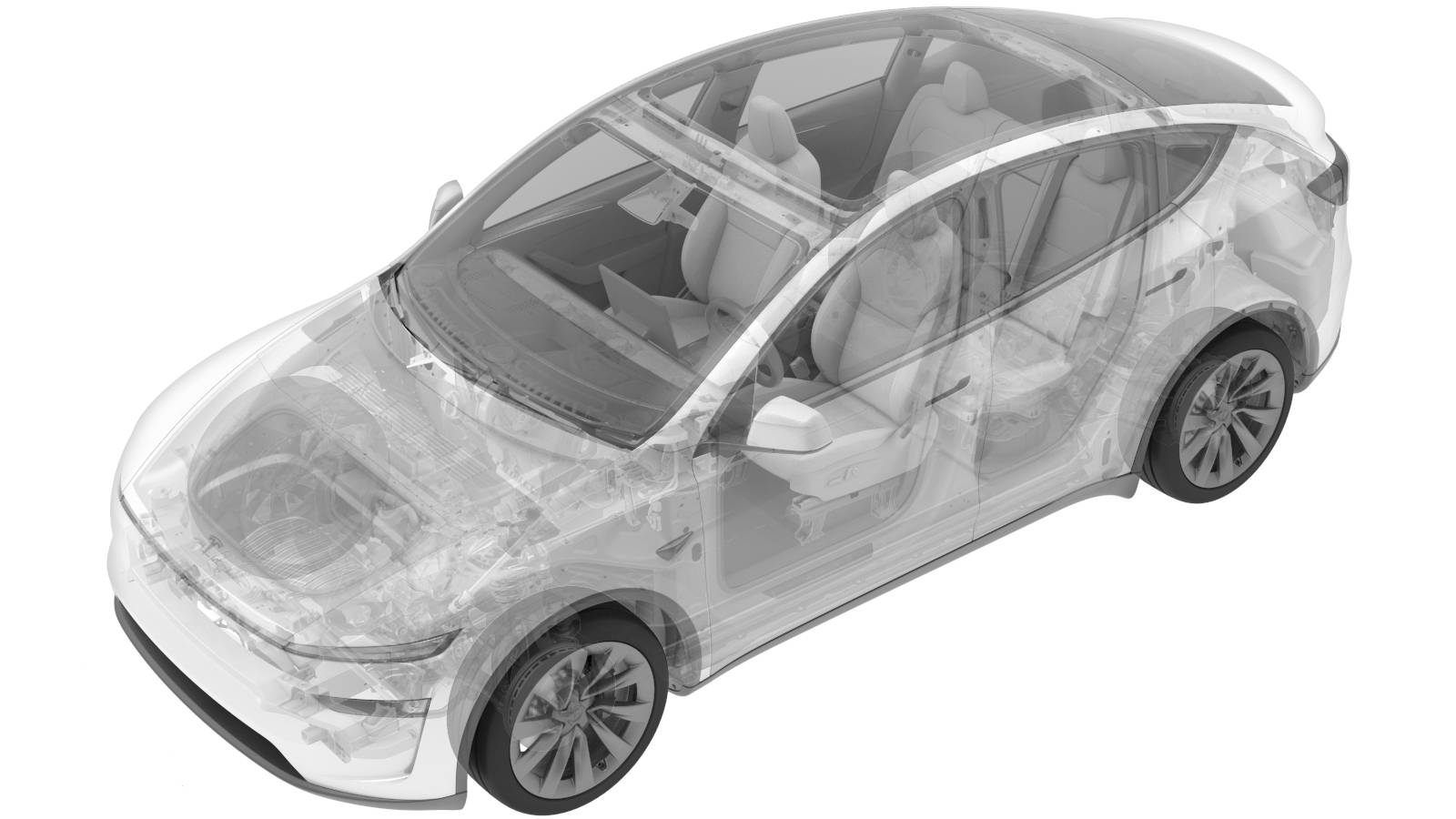

车型与位置：2025+ Model Y风扇罩台架拆装，三颗新螺栓5 Nm；整车拆装与冷却系统恢复须按所列资料完成。实际核对日期：2026年10月29日。

• 中文原厂程序：风扇罩和下部衬套总成（拆卸和更换）。
• 英文原厂程序：Fan Shroud And Lower Busing Assembly (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-C56E5437-3747-40F5-AC5D-8953ACD3A8C1。

以下资料用于核对必要前置及复装范围：

• 冷却风扇模块（拆卸和更换）：台架拆装前完整模块取下、运送千斤顶承托、管路封堵及装车6/46.5 Nm固定和热管理恢复；英文资料。
• 冷却系统 - 真空再充注：专用工具、真空保持、加注、低压恢复及排气验收，不能用直接补液替代；英文资料。
• 低压电源（断开和连接）：模块完整拆装所需低压隔离与恢复；英文资料。
• 滤清器 - 活性炭和HEPA（拆卸和更换）：冷却模块页直接列出的滤芯入口，需与HEPA整壳访问区分；英文资料。
• 滤清器总成 - HEPA（拆卸和更换）：低压与进气风管访问所需外壳拆装；英文资料。
• 风管 - 进气（拆卸和更换）：两卡子及定位销与4 Nm固定，先取得HEPA外壳访问；英文资料。
• 前备箱储物单元（拆卸和更换）：模块上方支架访问及储物单元恢复；英文资料。
• 下围板 - 前底板（拆卸和更换）：模块底部访问；冷却模块拆装保留行人警示扬声器在裙板上；英文资料。
• 网关（解锁）：热管理例行程序前的解锁状态；英文资料。
• 维护模式：触摸屏例行程序访问与作业后退出；英文资料。
• 举升车辆 - 双柱举升机：模块下方访问与支撑安全；英文资料。

图片来自Tesla原厂维修手册。护罩卡接不能正常对位或装车后发生泄漏、液位异常和相关热管理警告时，停在相应阶段检查固定、管路及加注状态。
