奔驰M274发动机连杆弯曲折断案例的分析

一、适用车型与故障信息

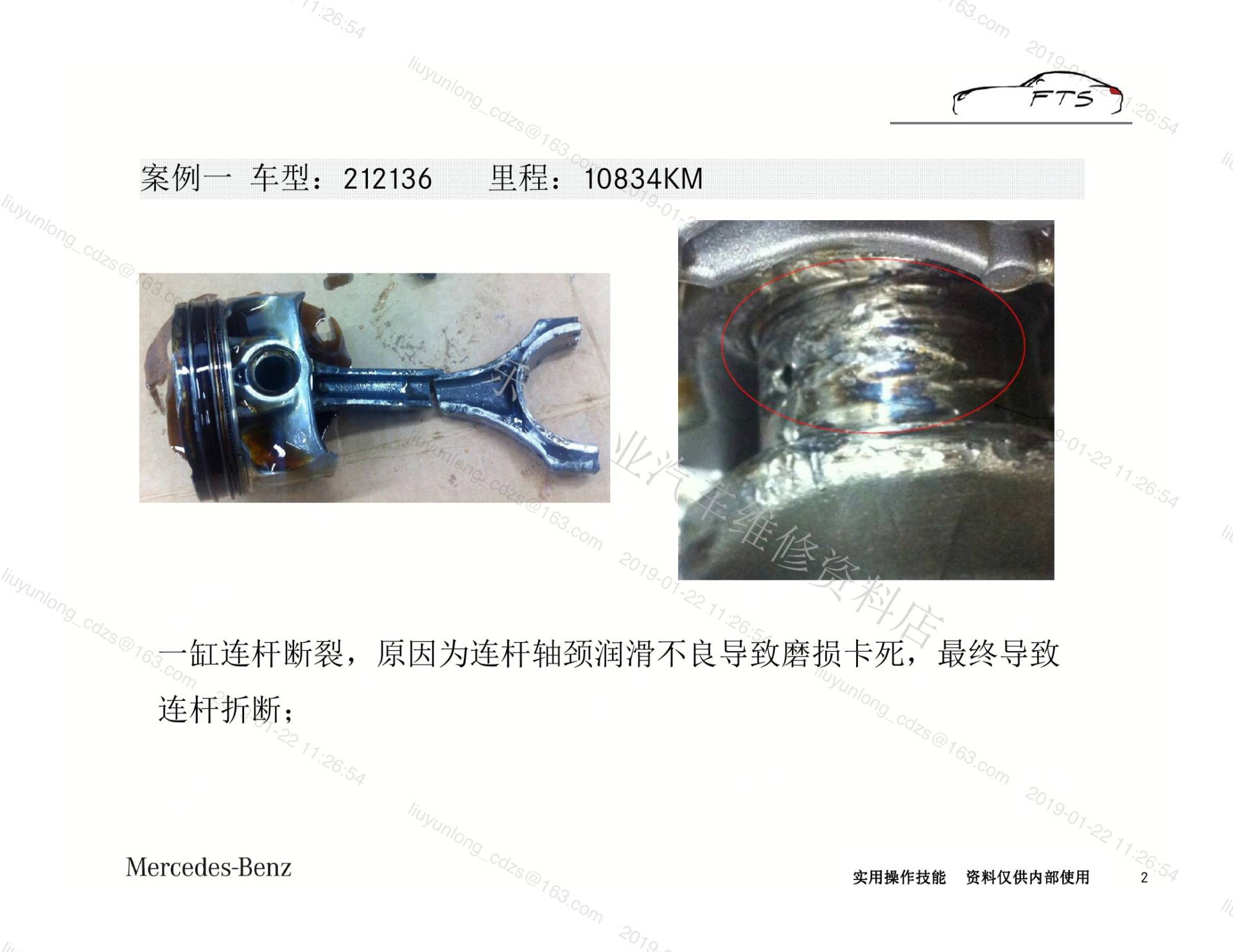

• 案例一 车型：212136 里程：10834KM实用操作技能 实用操作技能 实用操作技能 实用操作技能一缸连杆断裂，原因为连杆轴颈润滑不良导致磨损卡死，最终导致连杆折断；

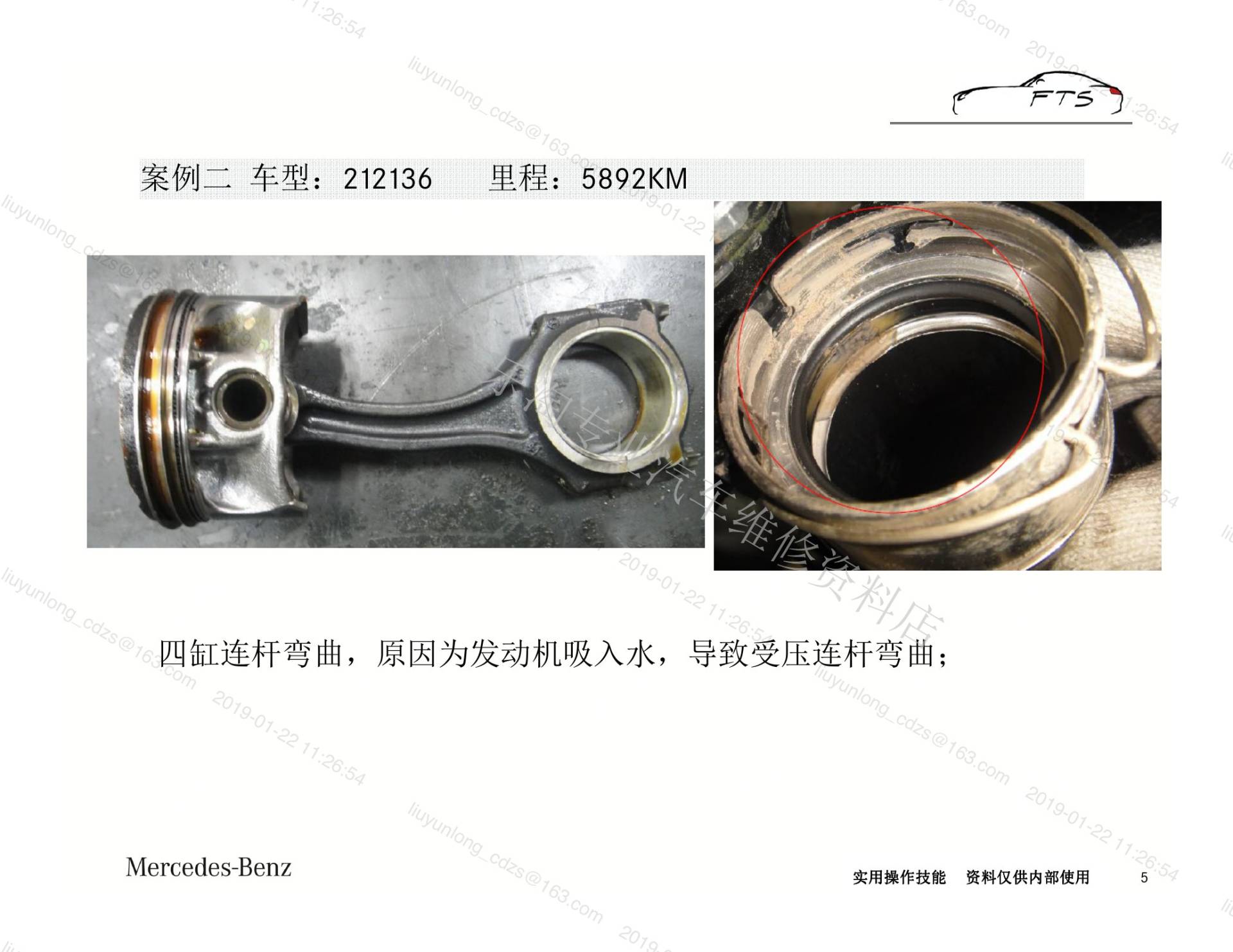

• 案例二 车型：212136 里程：5892KM实用操作技能 实用操作技能 实用操作技能 实用操作技能四缸连杆弯曲，原因为发动机吸入水，导致受压连杆弯曲；

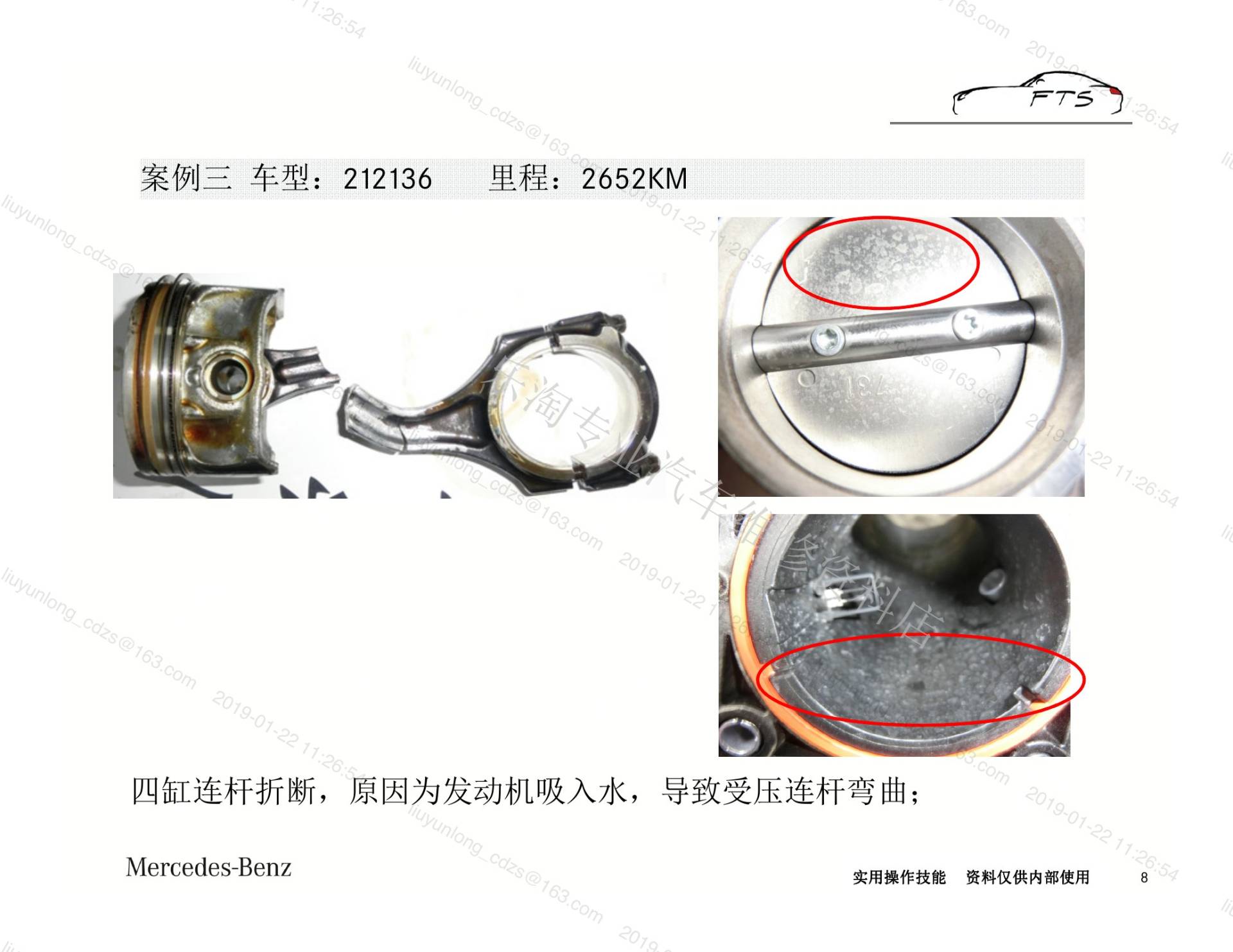

• 案例三 车型：212136 里程：2652KM实用操作技能 实用操作技能 实用操作技能 实用操作技能四缸连杆折断，原因为发动机吸入水，导致受压连杆弯曲；

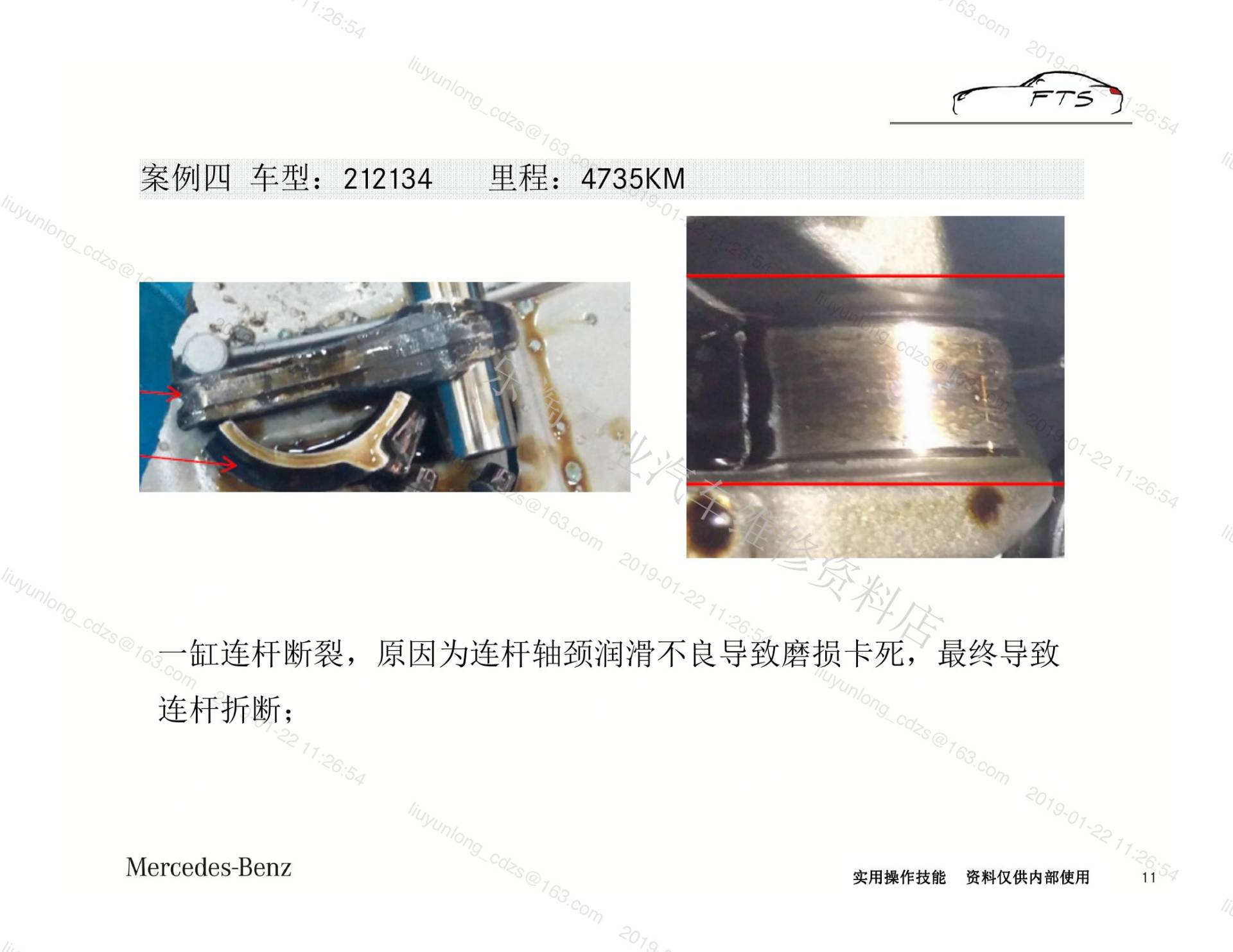

• 案例四 车型：212134 里程：4735KM实用操作技能 实用操作技能 实用操作技能 实用操作技能一缸连杆断裂，原因为连杆轴颈润滑不良导致磨损卡死，最终导致连杆折断；

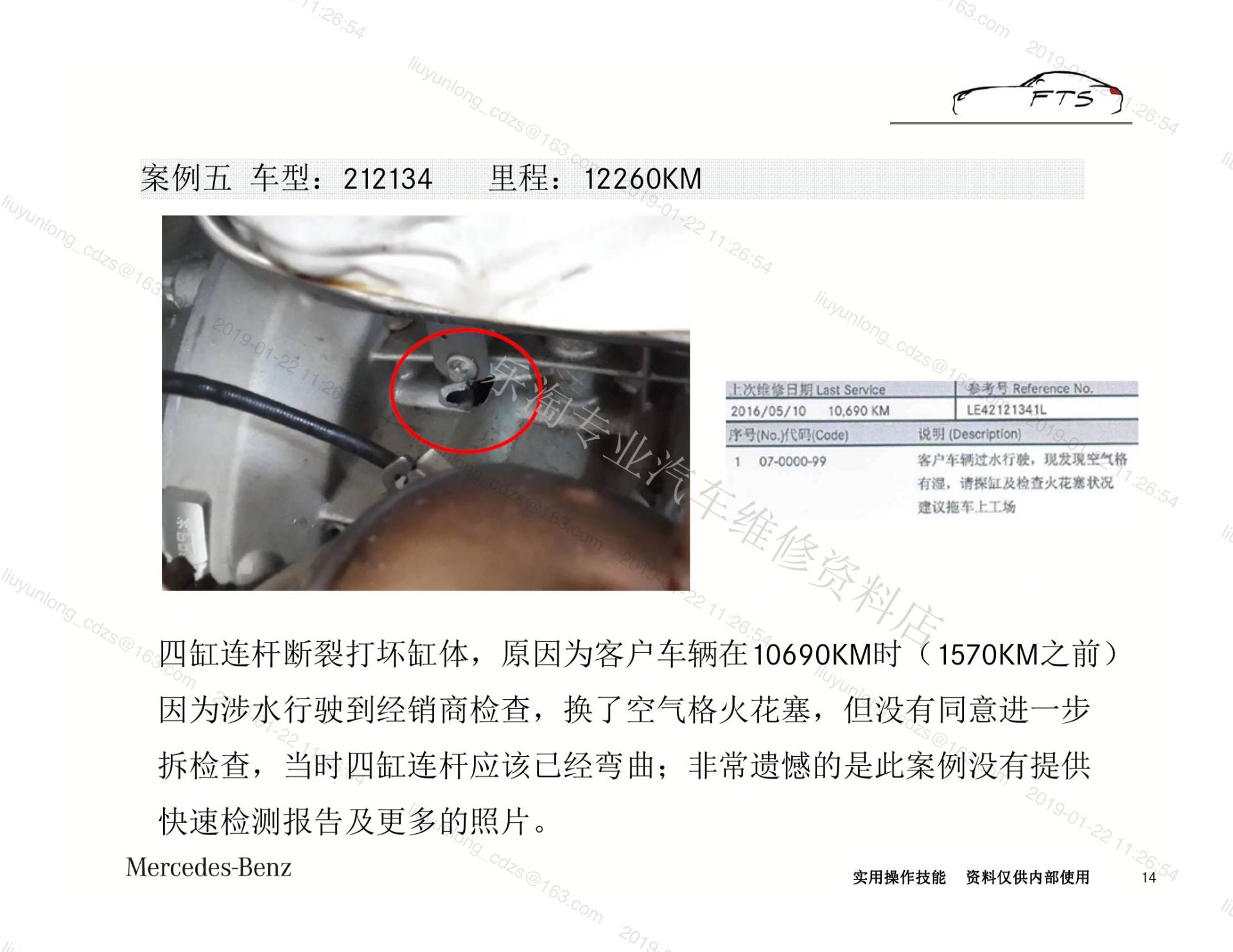

• 案例五 车型：212134 里程：12260KM实用操作技能 实用操作技能 实用操作技能 实用操作技能四缸连杆断裂打坏缸体，原因为客户车辆在10690KM时（1570KM之前）因为涉水行驶到经销商检查，换了空气格火花塞，但没有同意进一步拆检查，当时四缸连杆应该已经弯曲；

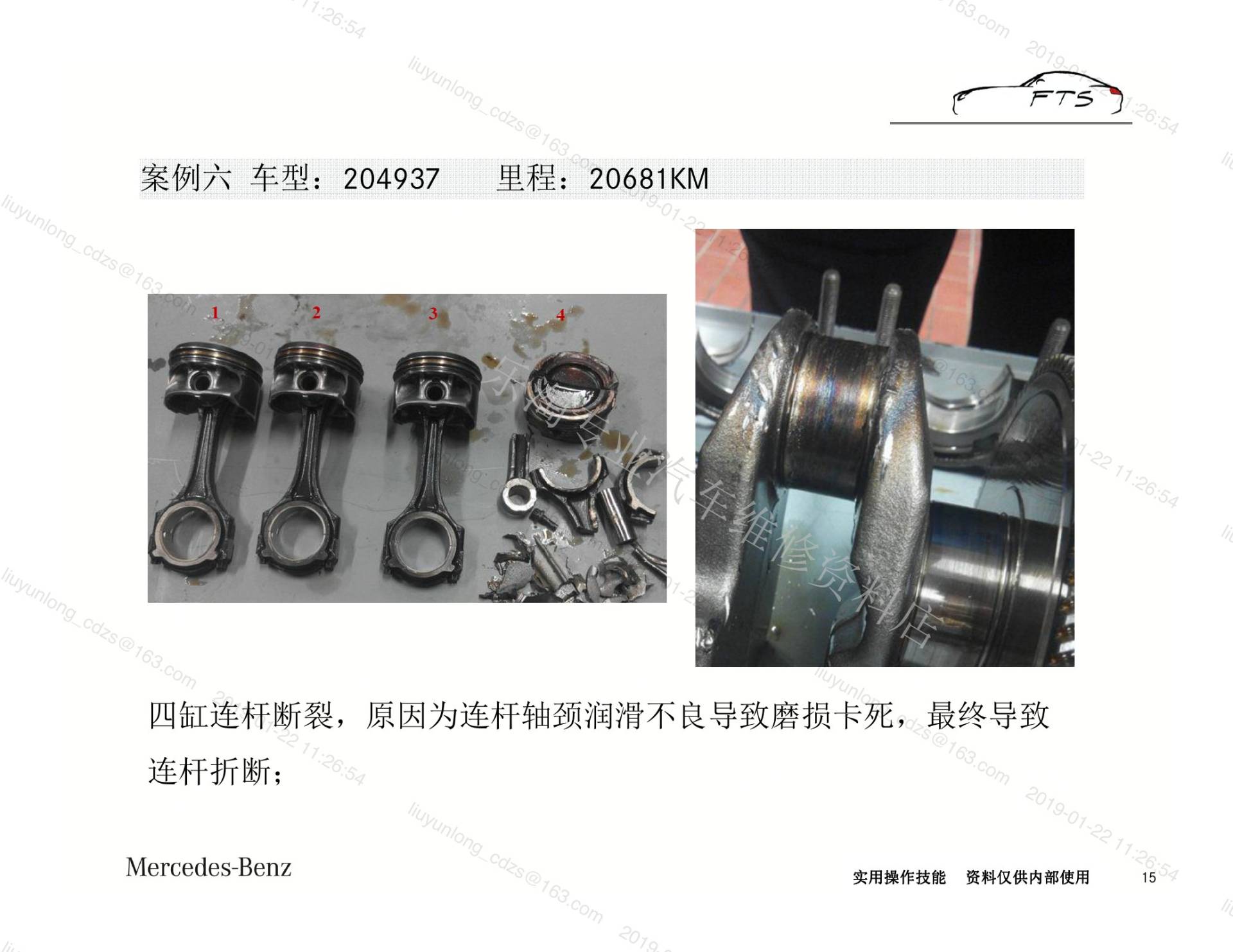

• 案例六 车型：204937 里程：20681KM实用操作技能 实用操作技能 实用操作技能 实用操作技能四缸连杆断裂，原因为连杆轴颈润滑不良导致磨损卡死，最终导致连杆折断；

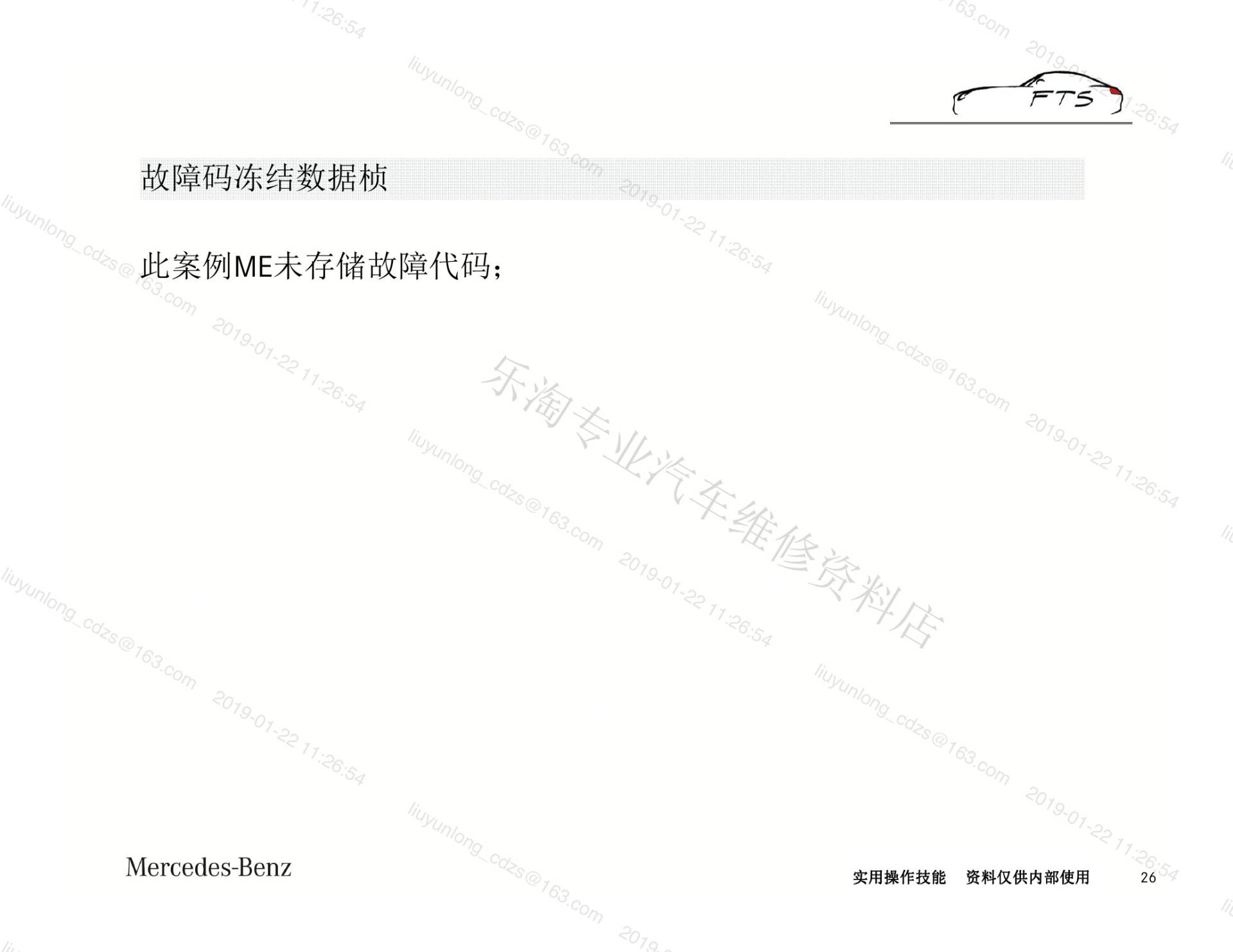

• 故障码冻结数据桢实用操作技能 实用操作技能 实用操作技能 实用操作技能此案例ME未存储故障代码；

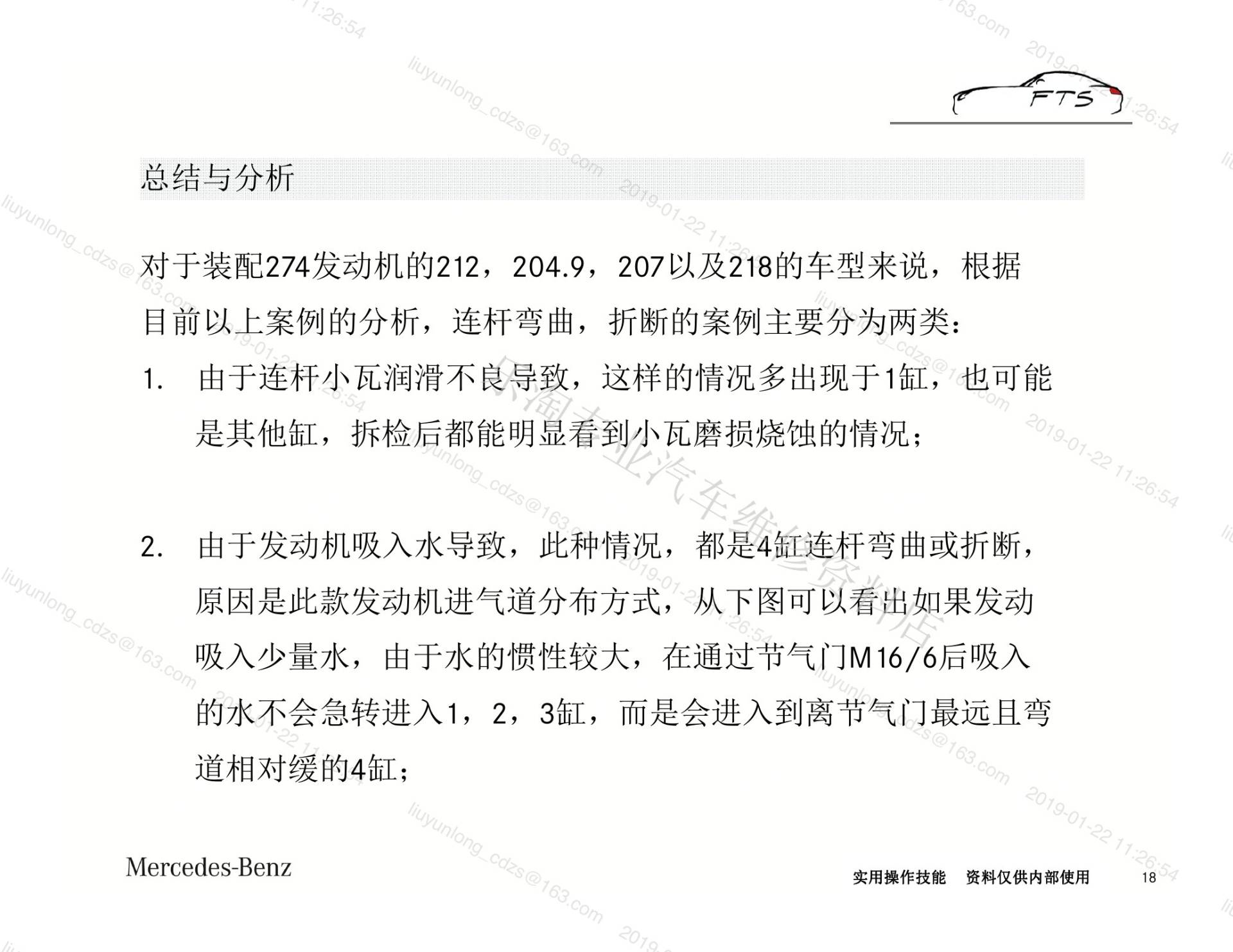

• 总结与分析实用操作技能 实用操作技能 实用操作技能 实用操作技能对于装配274发动机的212，204.9，207以及218的车型来说，根据目前以上案例的分析，连杆弯曲，折断的案例主要分为两类：

二、检查与诊断要点

• 01/发动机/M274连杆弯折案例总结与分析

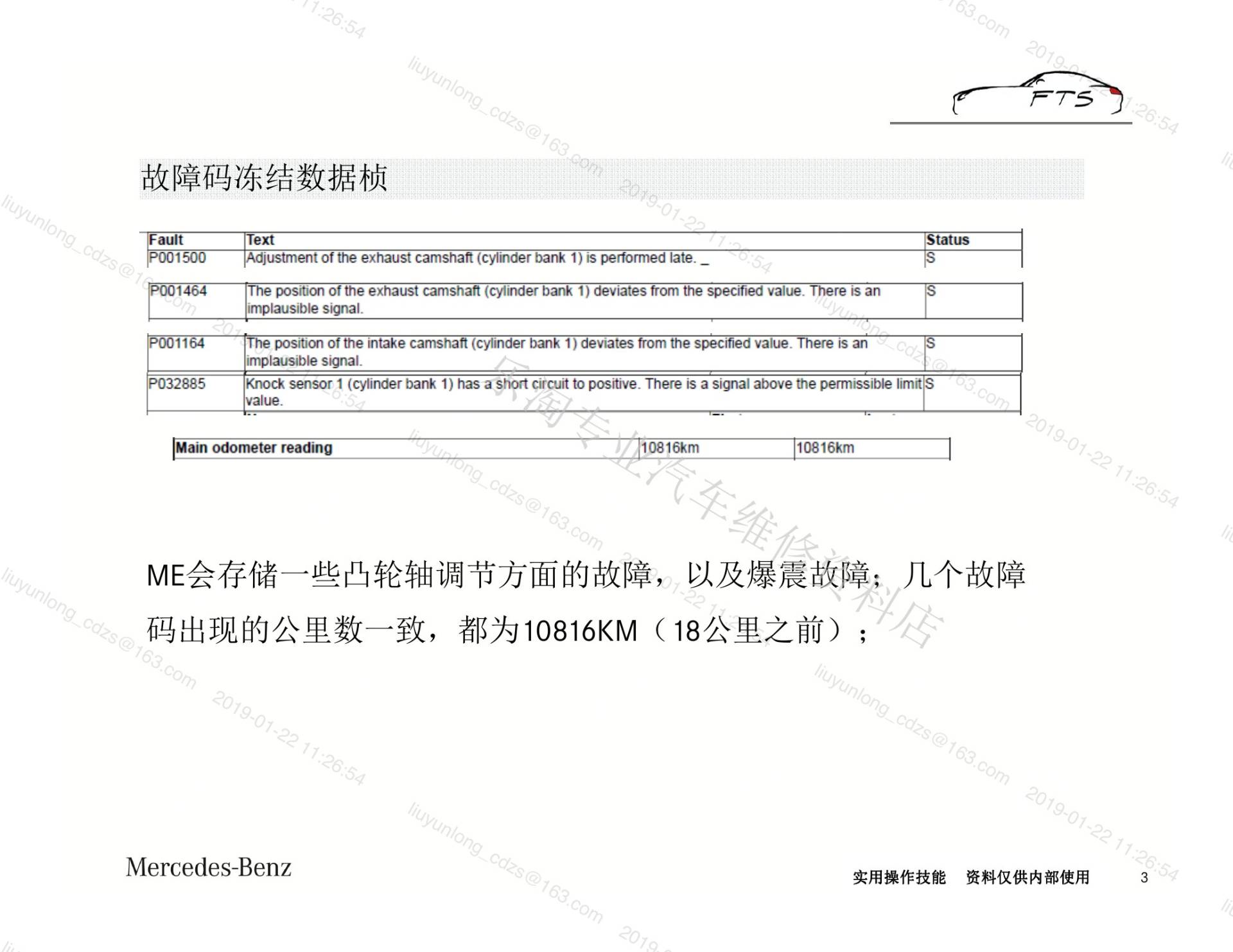

• 故障码冻结数据桢实用操作技能 实用操作技能 实用操作技能 实用操作技能ME会存储一些凸轮轴调节方面的故障，以及爆震故障；
• 几个故障码出现的公里数一致，都为10816KM（18公里之前）；

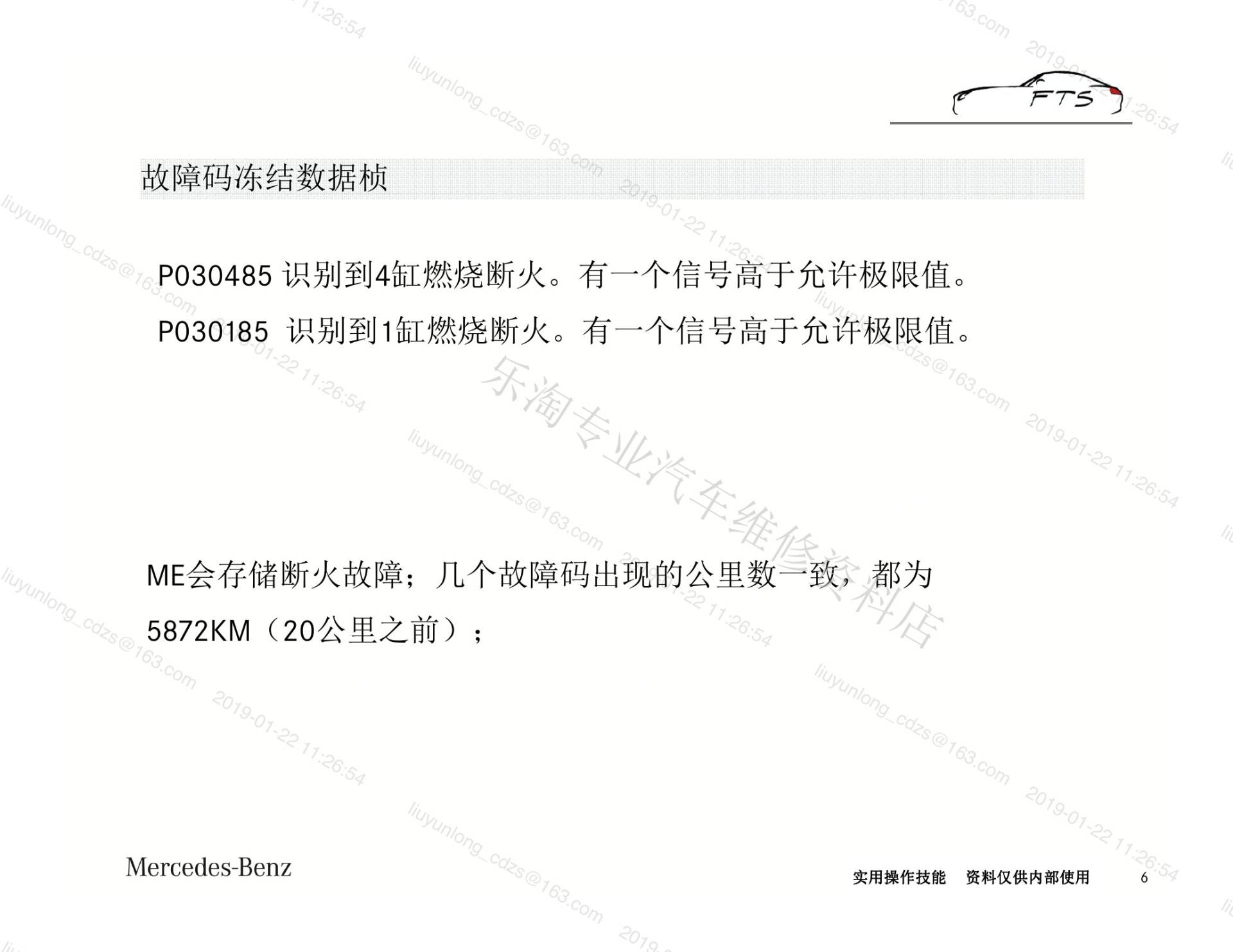

• 故障码冻结数据桢实用操作技能 实用操作技能 实用操作技能 实用操作技能ME会存储断火故障；
• 几个故障码出现的公里数一致，都为5872KM（20公里之前）；
• P030485 识别到4缸燃烧断火。
• P030185 识别到1缸燃烧断火。

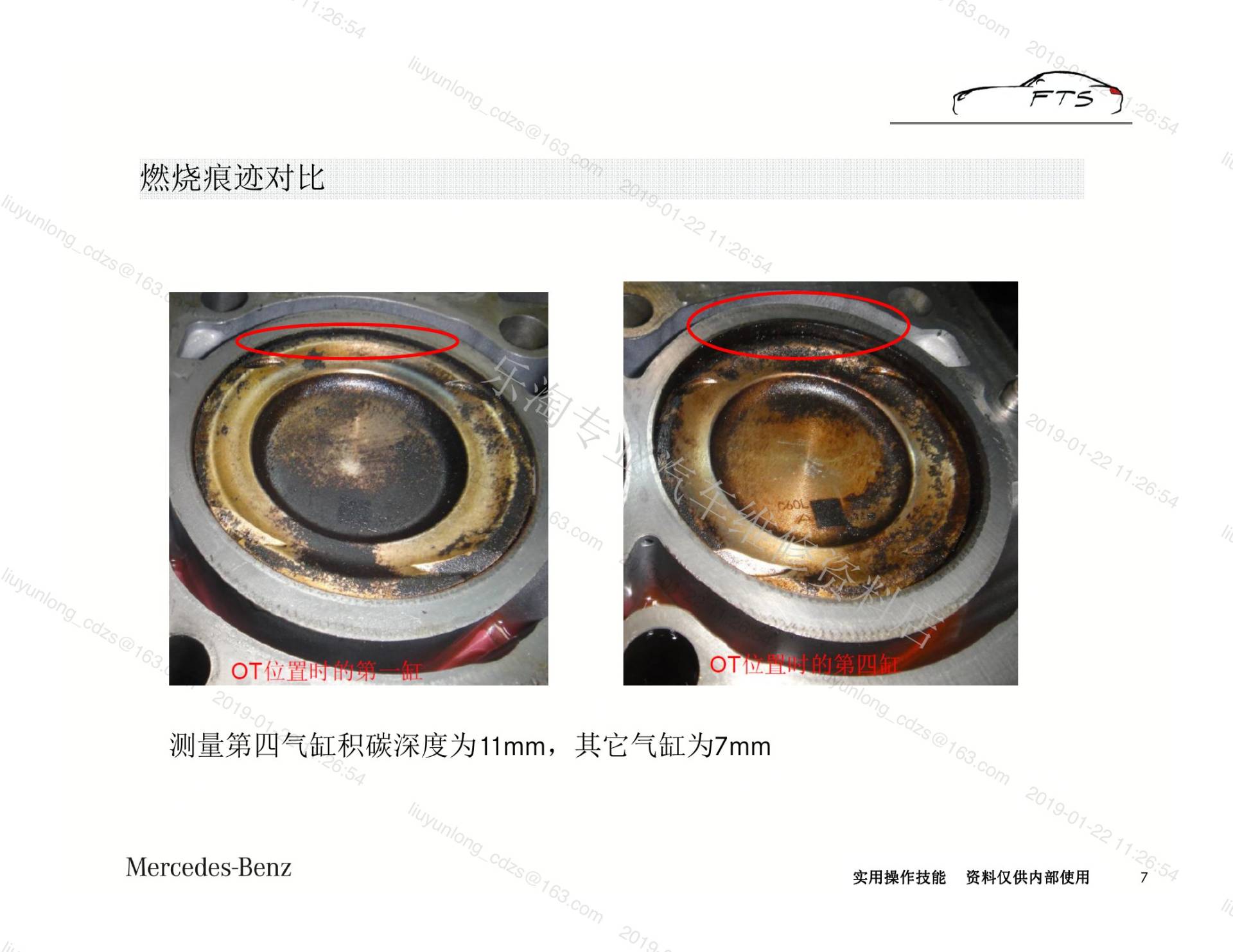

• 燃烧痕迹对比实用操作技能 实用操作技能 实用操作技能 实用操作技能测量第四气缸积碳深度为11mm，其它气缸为7mm

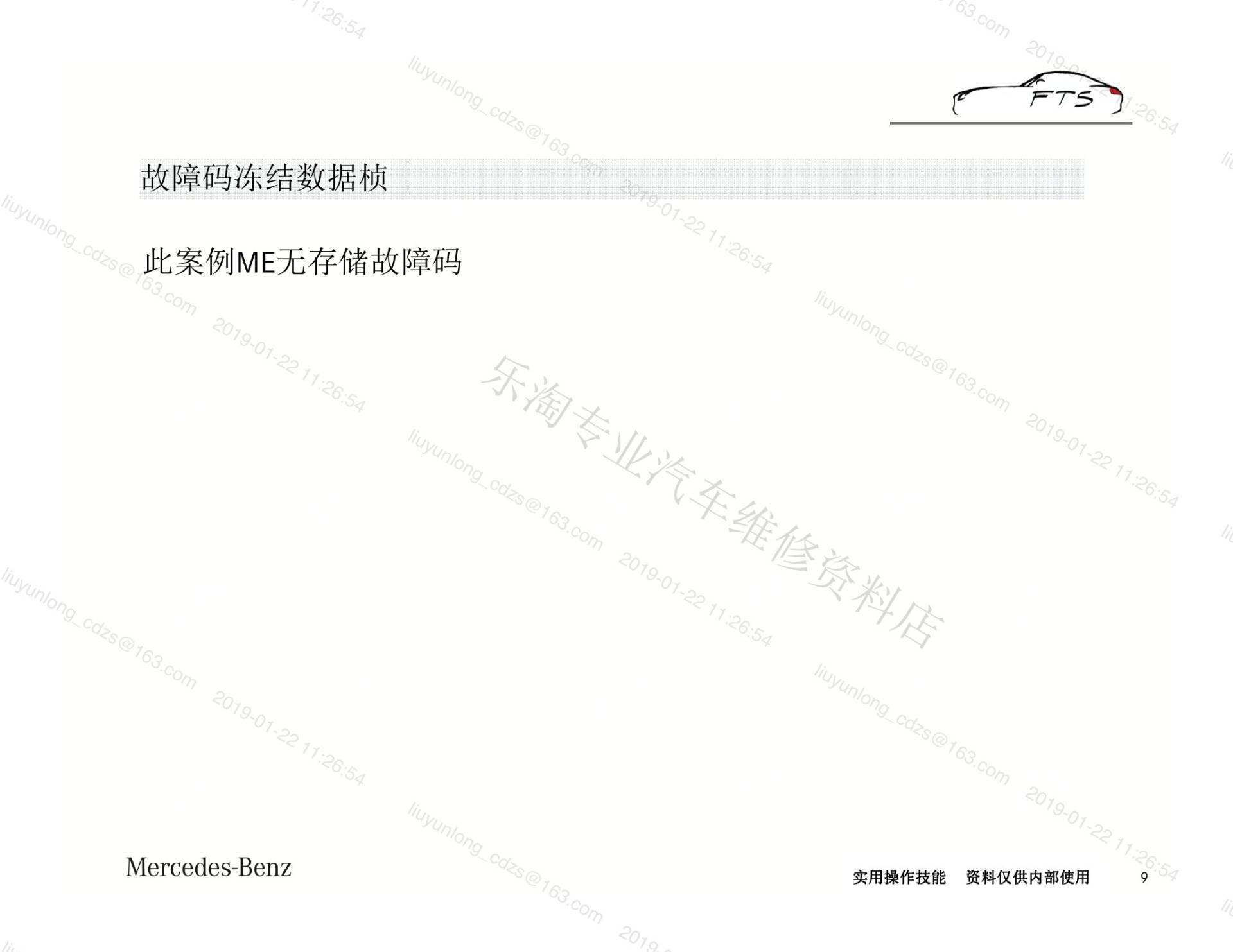

• 故障码冻结数据桢实用操作技能 实用操作技能 实用操作技能 实用操作技能此案例ME无存储故障码

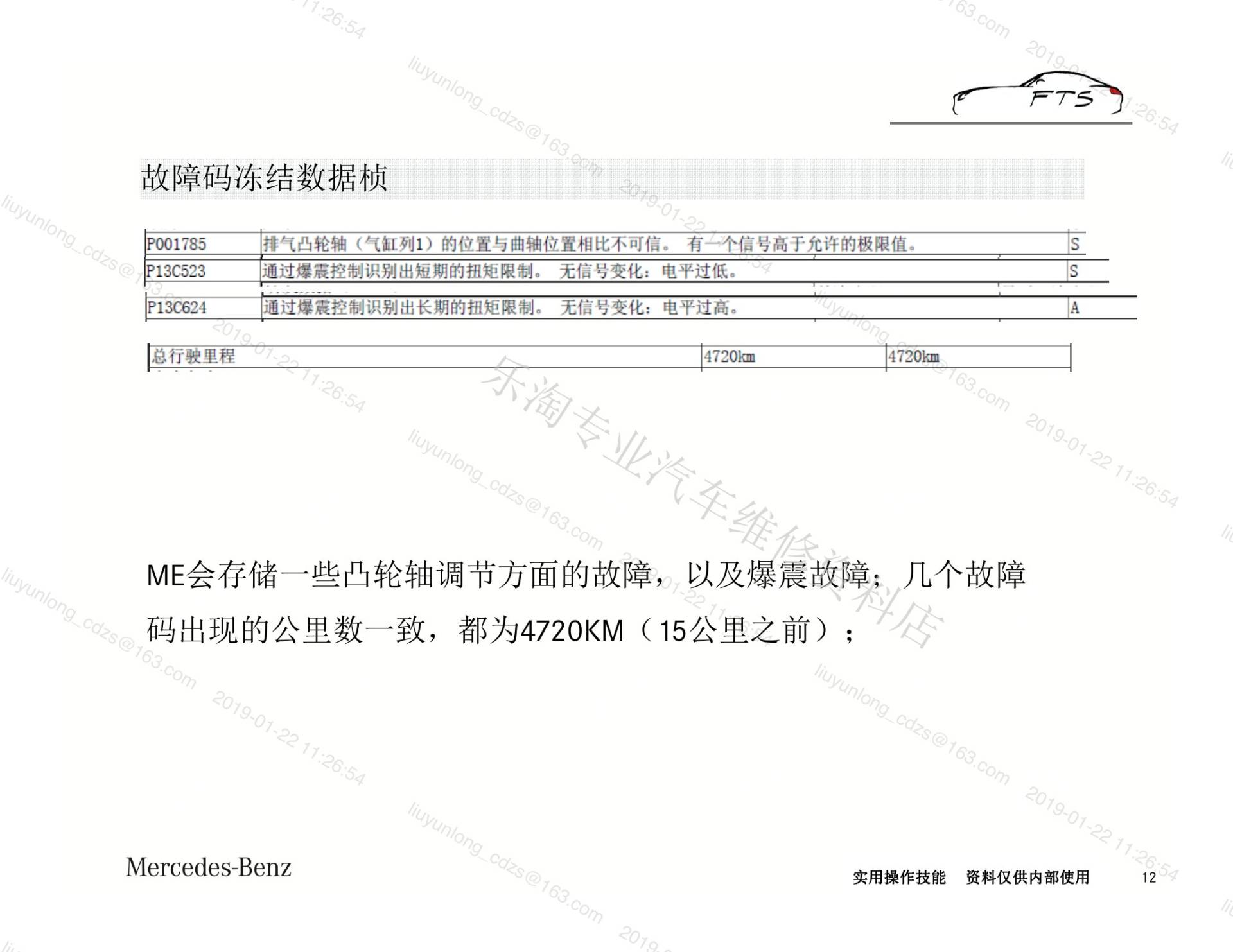

• 几个故障码出现的公里数一致，都为4720KM（15公里之前）；

三、维修处理与操作要求

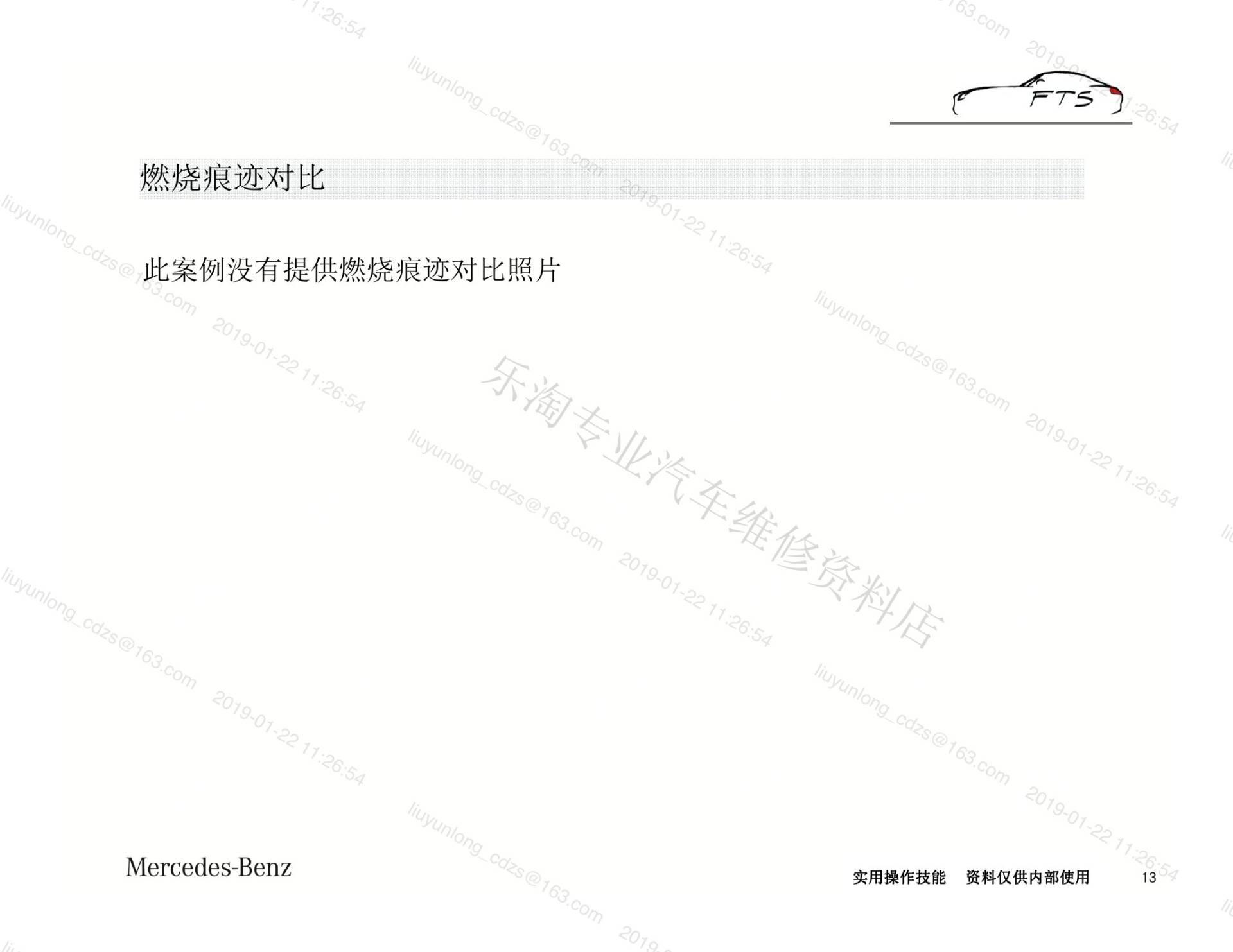

• 燃烧痕迹对比实用操作技能 实用操作技能 实用操作技能 实用操作技能此案例没有提供燃烧痕迹对比照片

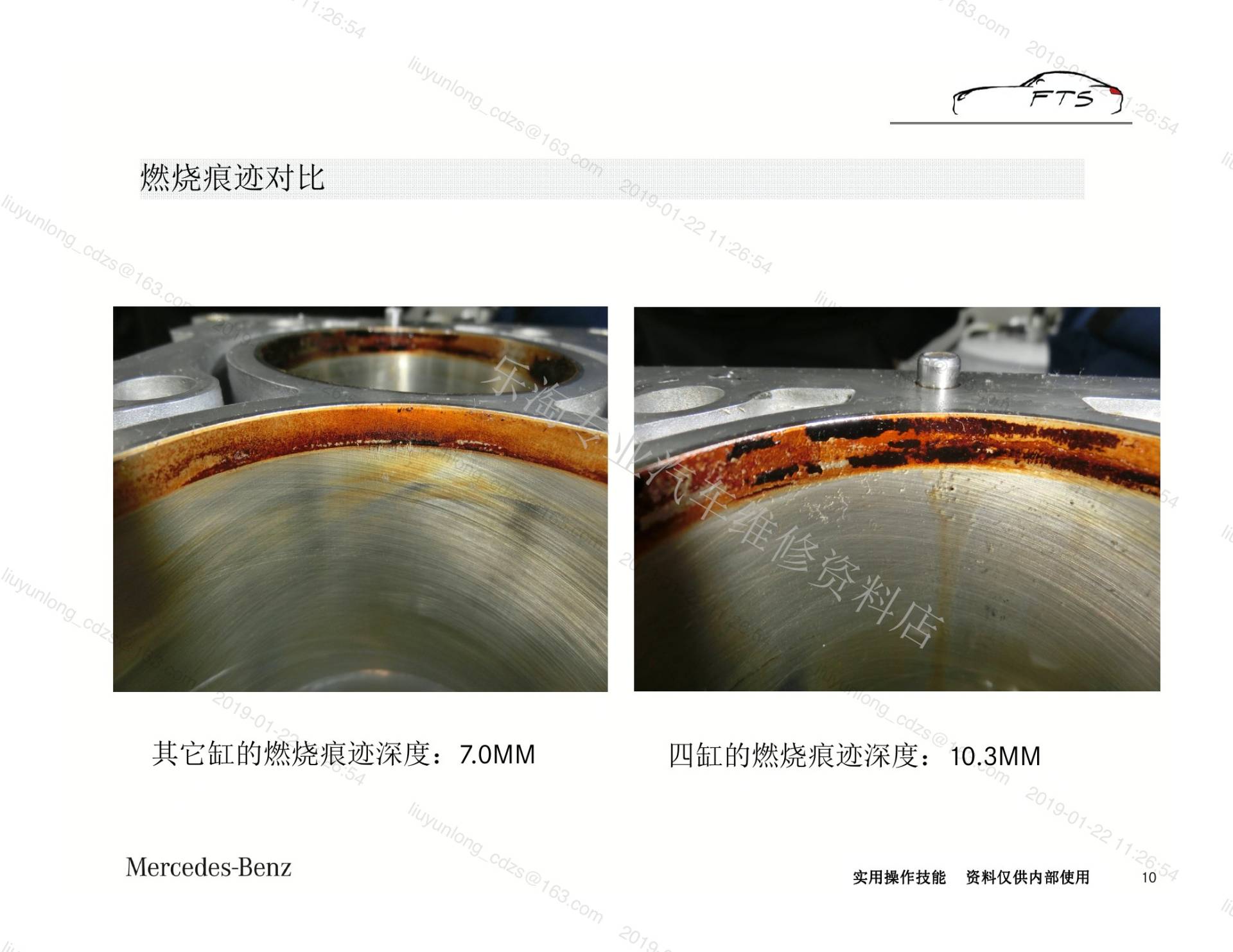

• 燃烧痕迹对比实用操作技能 实用操作技能 实用操作技能 实用操作技能四缸的燃烧痕迹深度：10.3MM 其它缸的燃烧痕迹深度：7.0MM

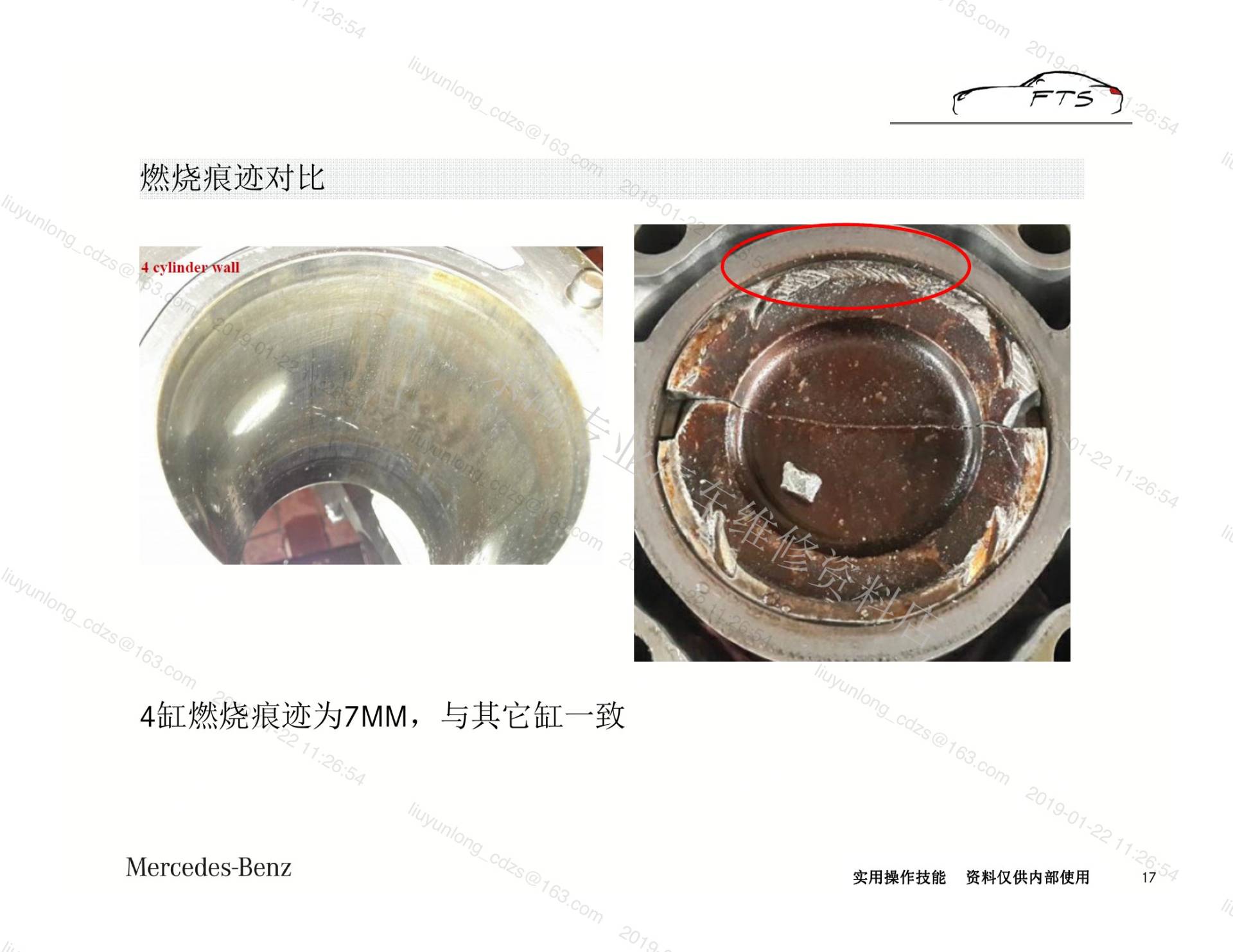

• 燃烧痕迹对比实用操作技能 实用操作技能 实用操作技能 实用操作技能4缸燃烧痕迹为7MM，与其它缸一致
• 1. 由于连杆小瓦润滑不良导致，这样的情况多出现于1缸，也可能是其他缸，拆检后都能明显看到小瓦磨损烧蚀的情况；

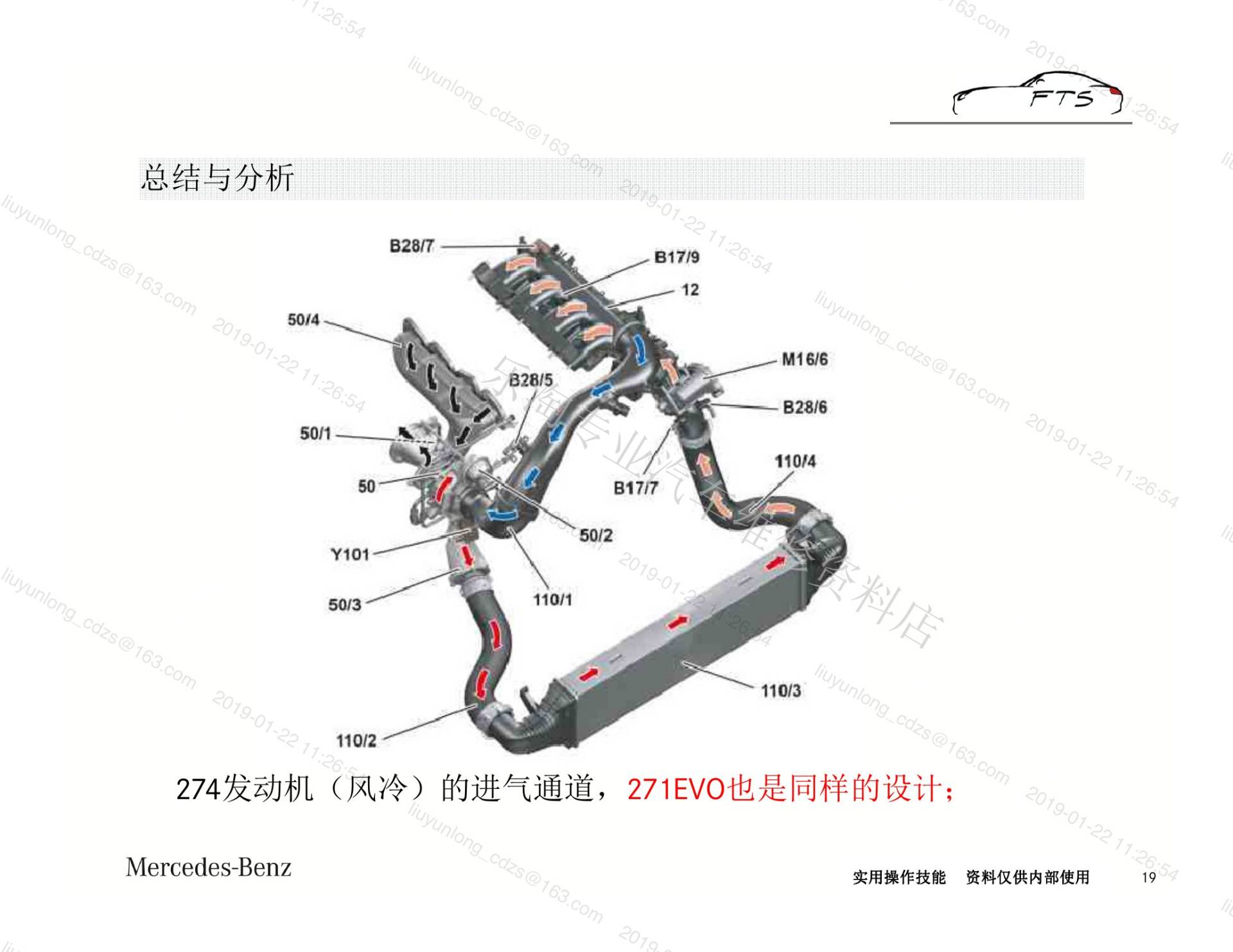

• 总结与分析实用操作技能 实用操作技能 实用操作技能 实用操作技能274发动机（风冷）的进气通道，271EVO也是同样的设计；

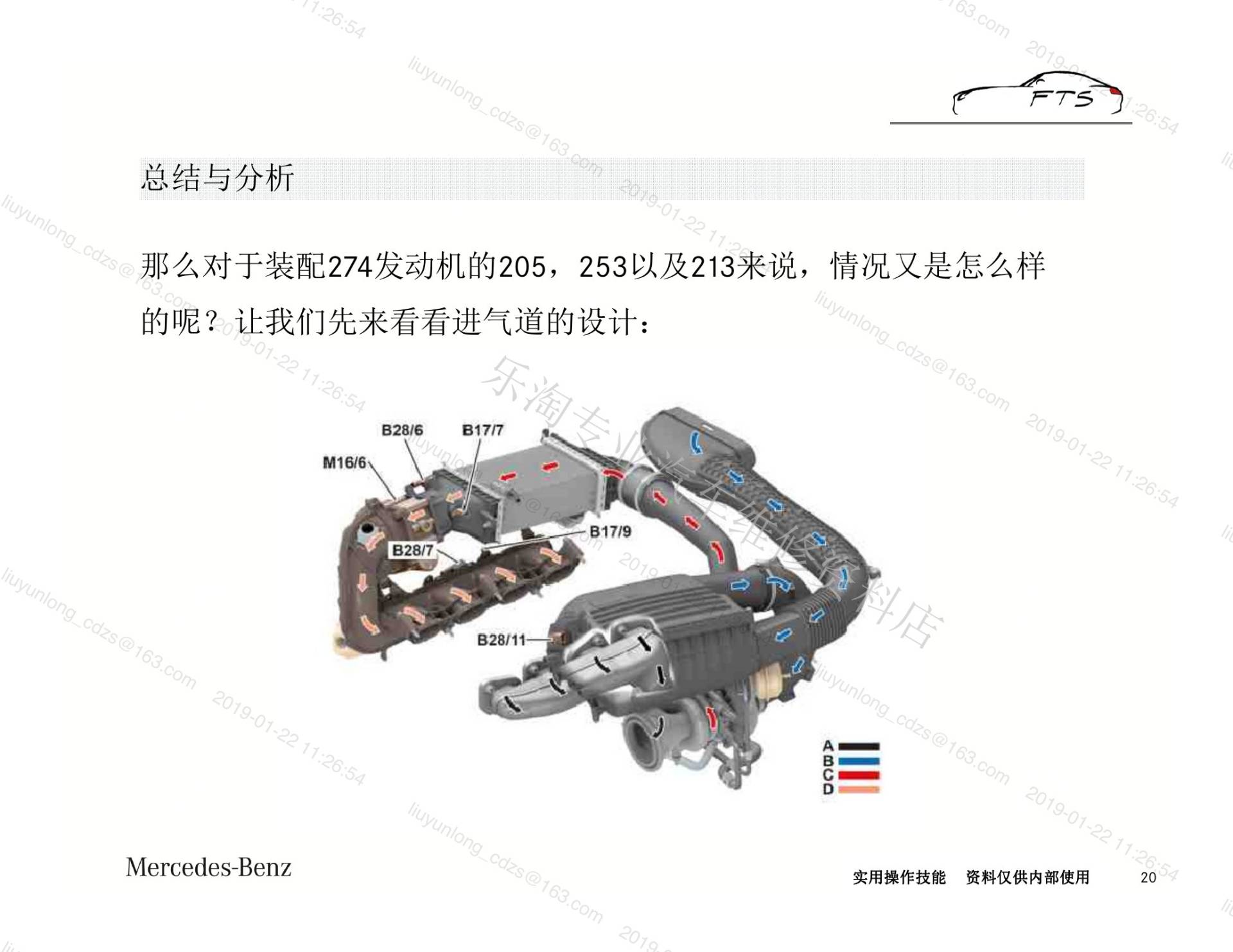

• 总结与分析实用操作技能 实用操作技能 实用操作技能 实用操作技能那么对于装配274发动机的205，253以及213来说，情况又是怎么样的呢？让我们先来看看进气道的设计：

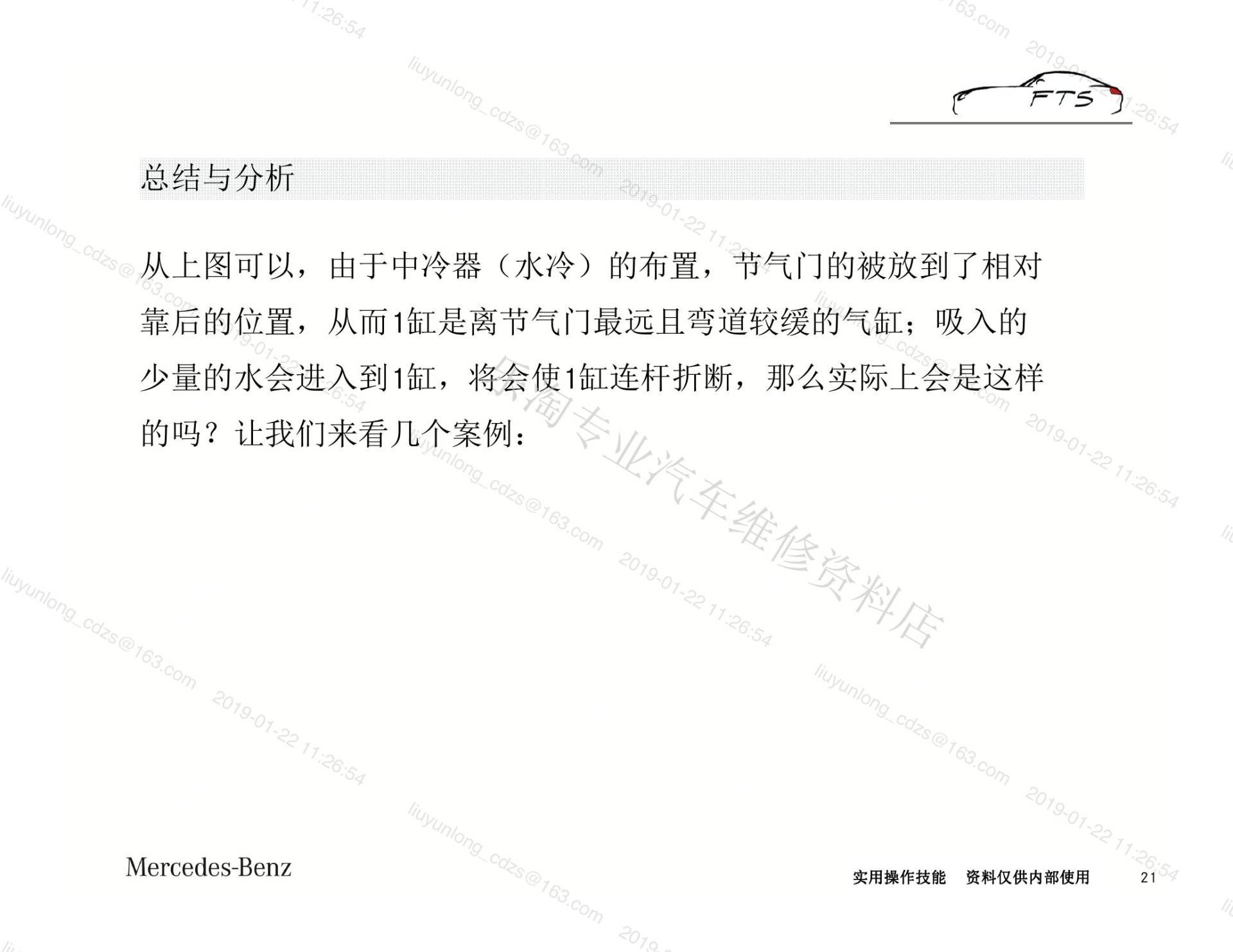

• 总结与分析实用操作技能 实用操作技能 实用操作技能 实用操作技能从上图可以，由于中冷器（水冷）的布置，节气门的被放到了相对靠后的位置，从而1缸是离节气门最远且弯道较缓的气缸；吸入的少量的水会进入到1缸，将会使1缸连杆折断，那么实际上会是这样的吗？让我们来看几个案例：

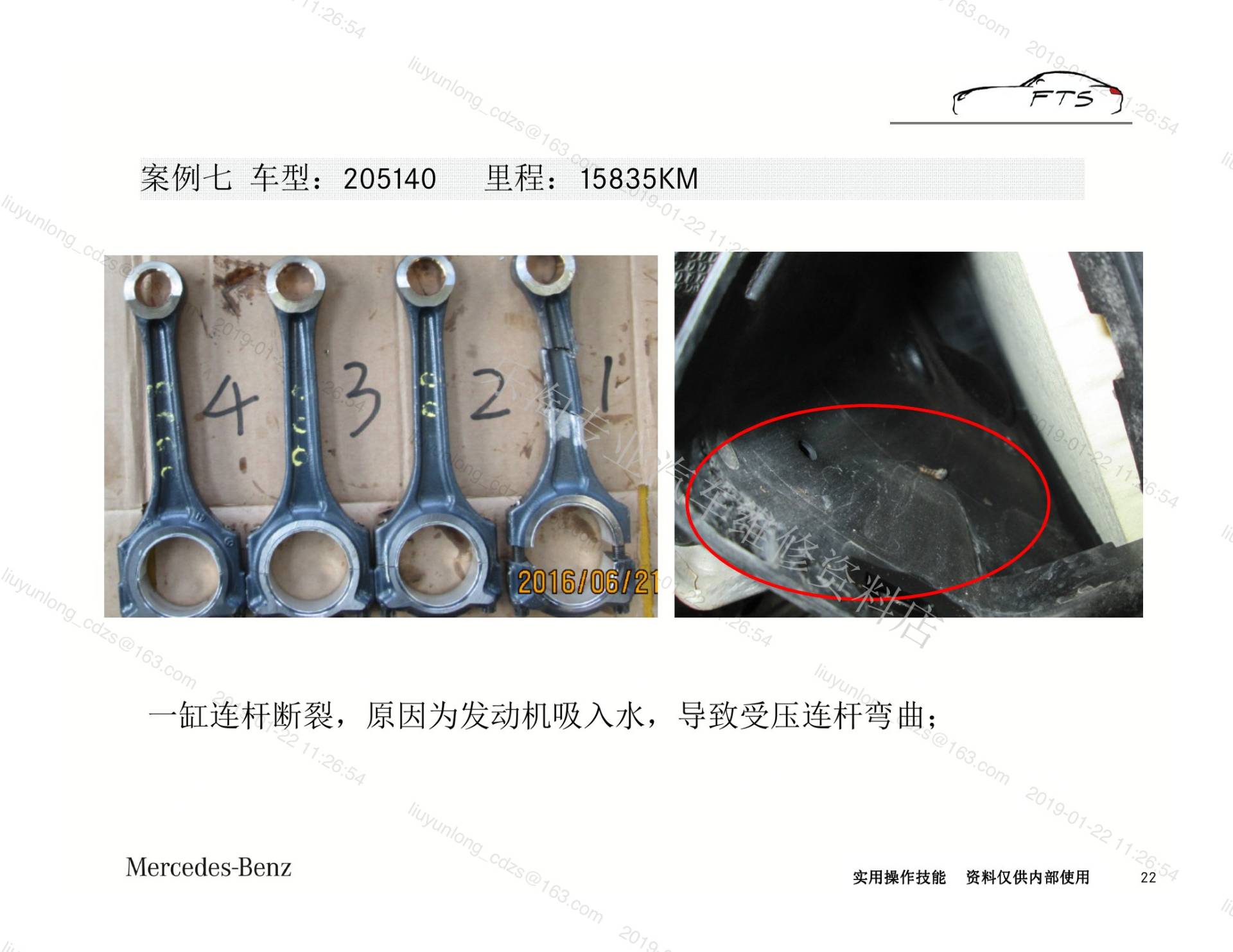

• 案例七 车型：205140 里程：15835KM实用操作技能 实用操作技能 实用操作技能 实用操作技能一缸连杆断裂，原因为发动机吸入水，导致受压连杆弯曲；

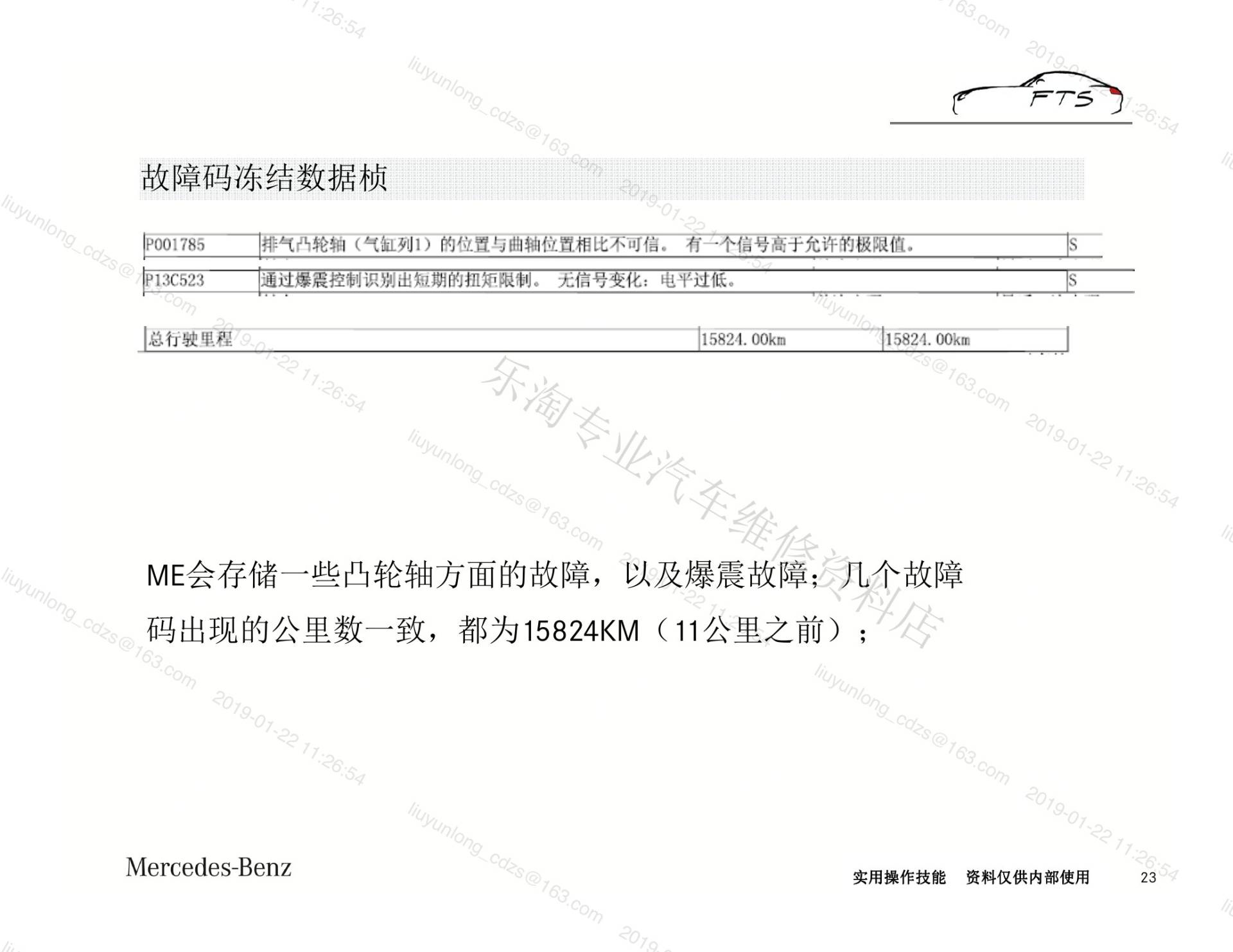

• 故障码冻结数据桢实用操作技能 实用操作技能 实用操作技能 实用操作技能ME会存储一些凸轮轴方面的故障，以及爆震故障；

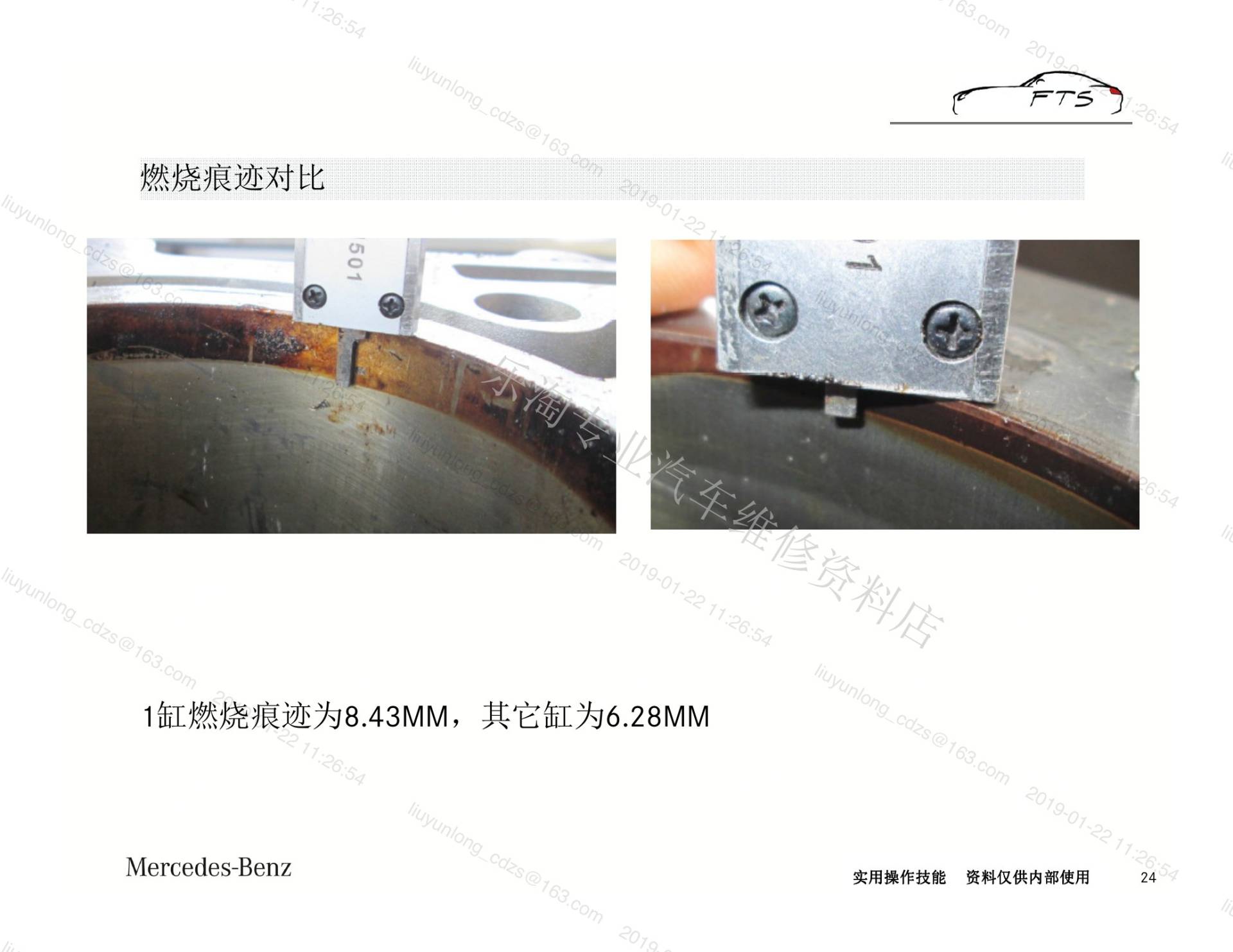

• 燃烧痕迹对比实用操作技能 实用操作技能 实用操作技能 实用操作技能1缸燃烧痕迹为8.43MM，其它缸为6.28MM

四、记录与注意事项

• 非常遗憾的是此案例没有提供快速检测报告及更多的照片。

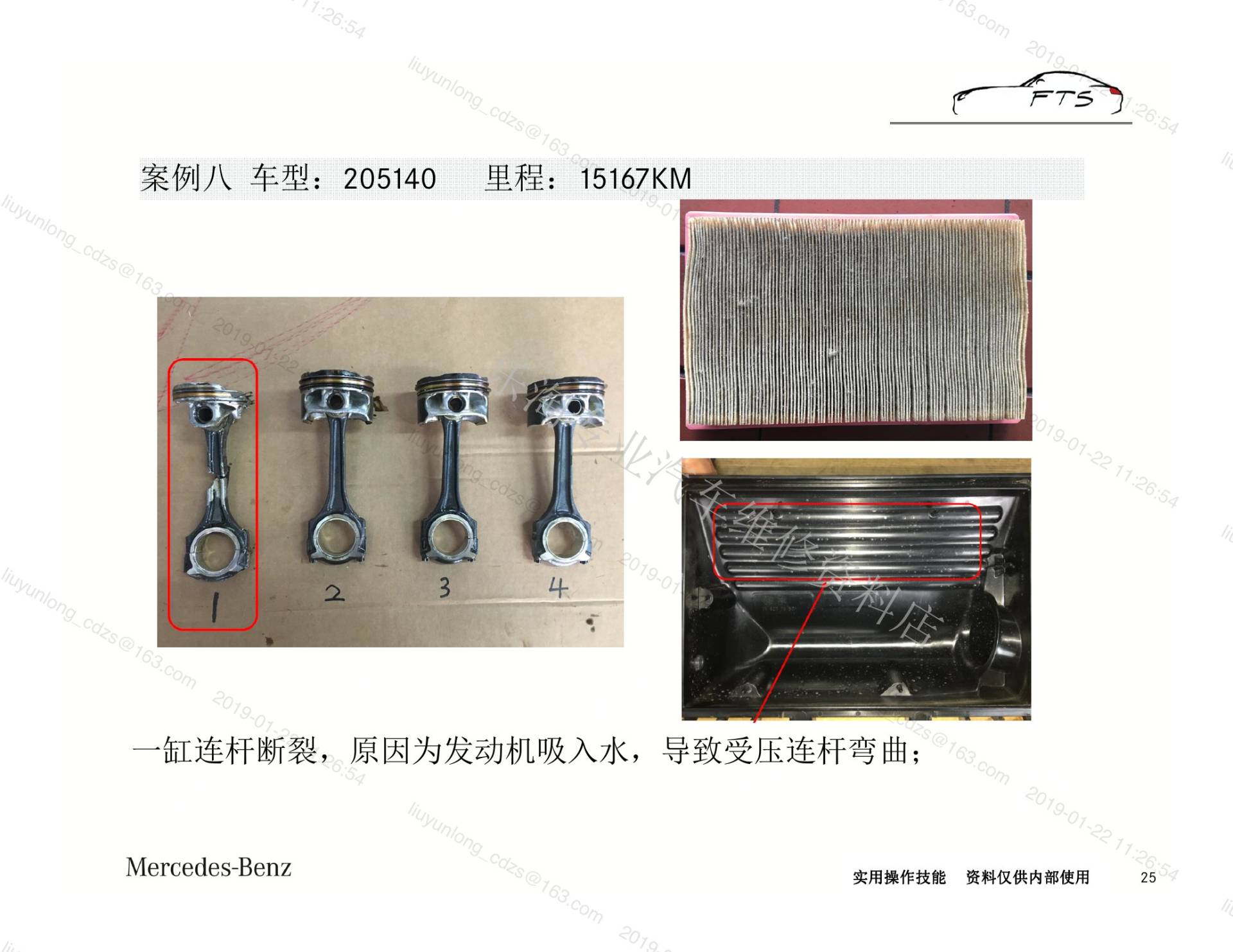

• 案例八 车型：205140 里程：15167KM实用操作技能 实用操作技能 实用操作技能 实用操作技能一缸连杆断裂，原因为发动机吸入水，导致受压连杆弯曲；

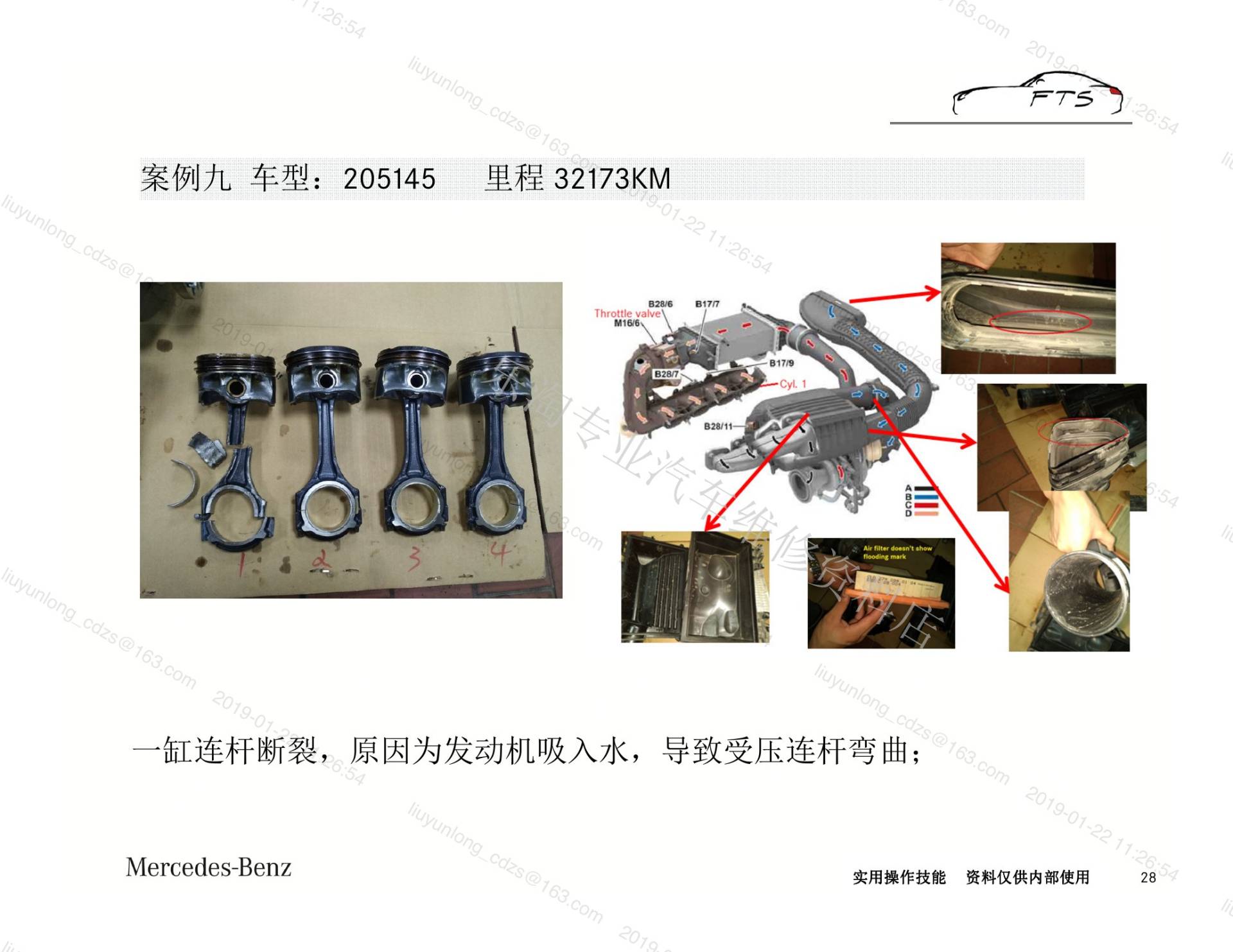

• 案例九 车型：205145 里程 32173KM实用操作技能 实用操作技能 实用操作技能 实用操作技能一缸连杆断裂，原因为发动机吸入水，导致受压连杆弯曲；
