2021+ 特斯拉 Model S 中控台扶手更换：六颗T20、2.5 Nm与臂架对齐

2021+ 特斯拉 Model S 中控台扶手更换，原厂要求先移开后下方面板、气波总成和后部亮条，才可接触扶手左右臂架的六颗固定螺栓。扶手拆下时向后滑出，装回时向下滑入并对准左右臂架；六颗T20螺栓均为2.5 Nm。

适用结构与原厂参数

适用于2021+ Model S维修手册中图示的中控台扶手及其后部访问结构，应先核对实车后部气波总成与亮条形式。原厂校正代码15192512，当前所列工时0.48小时；该条目目前标记为草案，已验证但警告及注意事项可能尚不完整。

先完成中控台后部访问

打开所有车门并降下所有车窗，将驾驶位和副驾位座椅移至最前端。随后按文末相应资料，依次取下后下方面板、气波总成和后部亮条。

后下方面板有七个卡子，背面连接USB总成与照明线束，松开固定后仍需支承并处理接口。气波总成访问时，左右侧板后部各松开四个卡子，用车间毛巾保持分离并保护内饰；气波盖还有电气接口与接地线，气波总成还涉及多个接口、线束卡子及风管温度传感器连接，不能只拆可见螺钉就向后硬拉。

后部亮条本身另有六颗螺钉：四颗T10为0.7 Nm，两颗T20为1 Nm。解除定位后向上旋出亮条，获得扶手臂架访问空间。这一组“六颗”与扶手的六颗T20螺栓不同，应分开放置和核对。

拆扶手：左右固定点分别确认

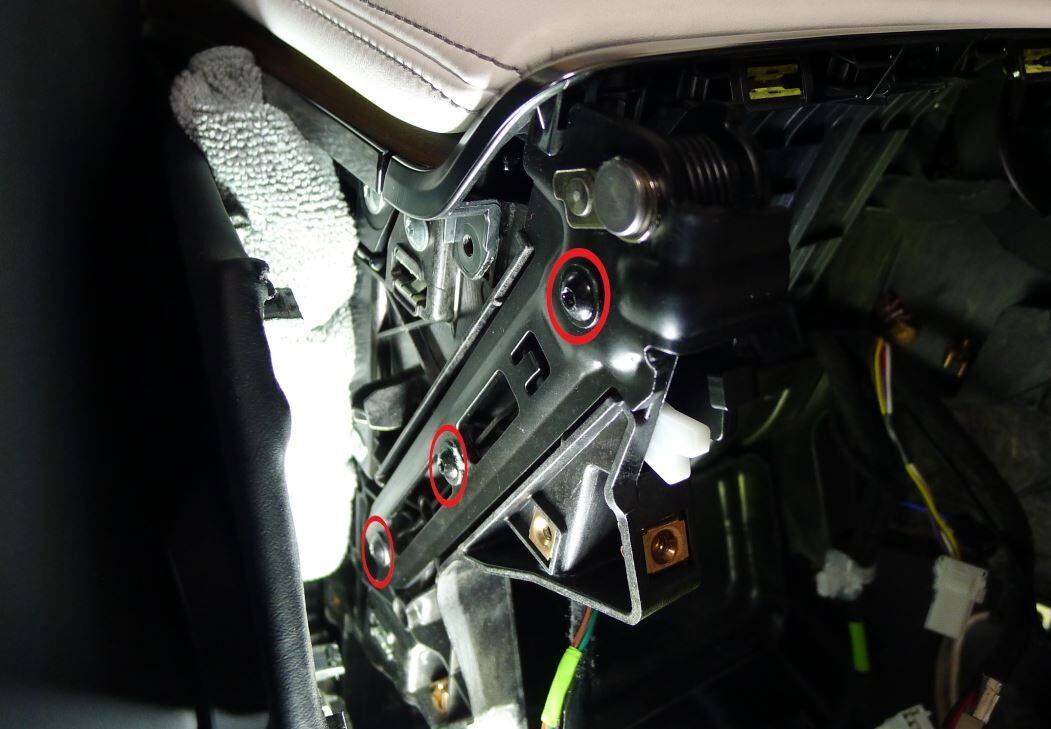

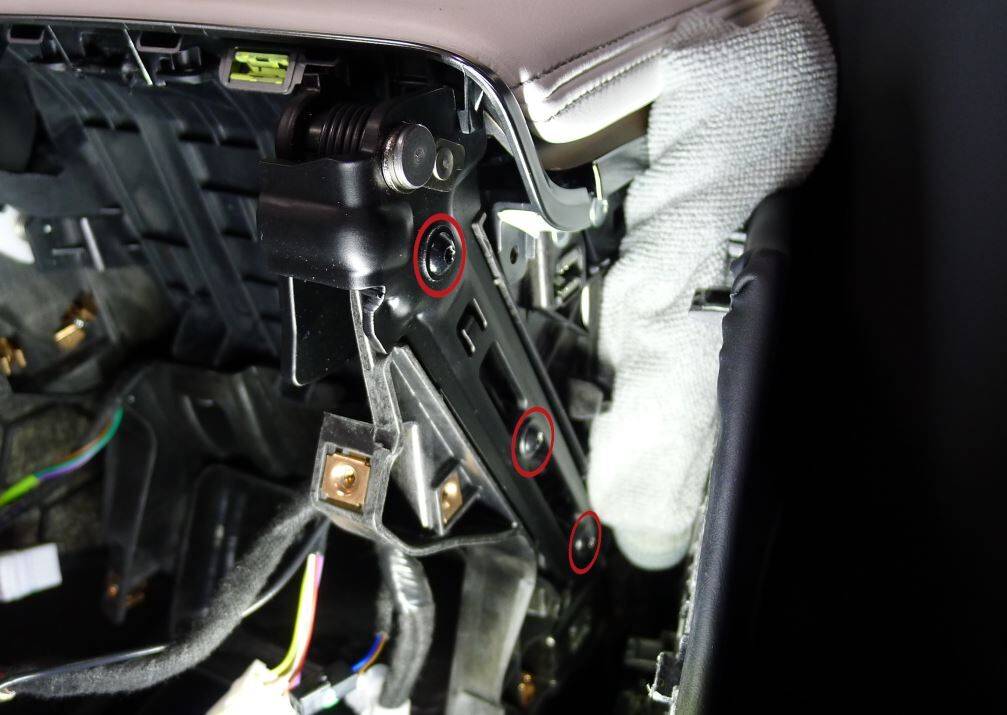

前置部件取下后，对照下图辨认左右臂架。拆下将扶手固定到中控台总成的六颗螺栓，两侧固定点分别核对，避免遗漏后仍继续拉动扶手。

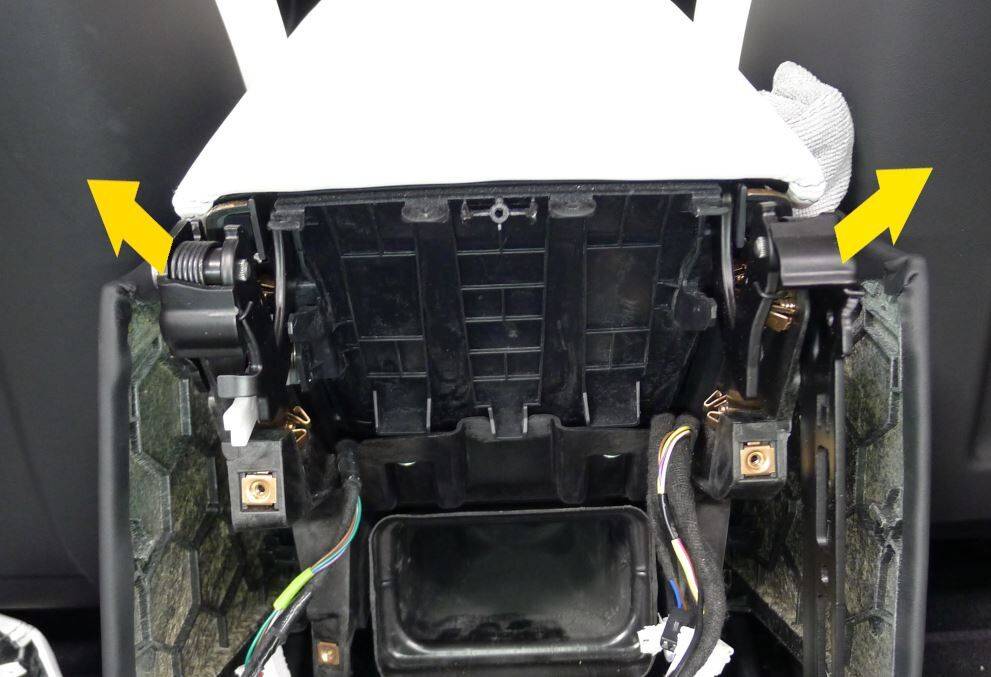

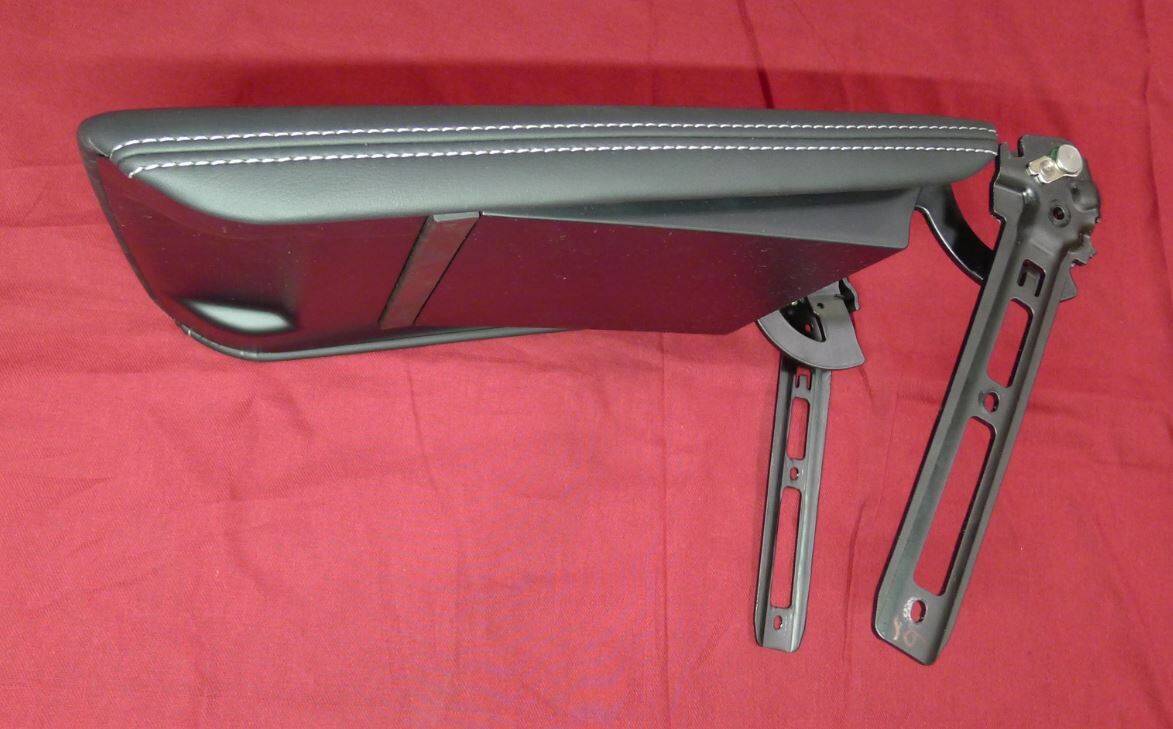

固定螺栓全部解除后，将扶手向后滑动并取出。保持对扶手与臂架的支承，不能靠撬动左右臂架补偿未对准的安装位置。

复装：臂架对齐后紧固2.5 Nm

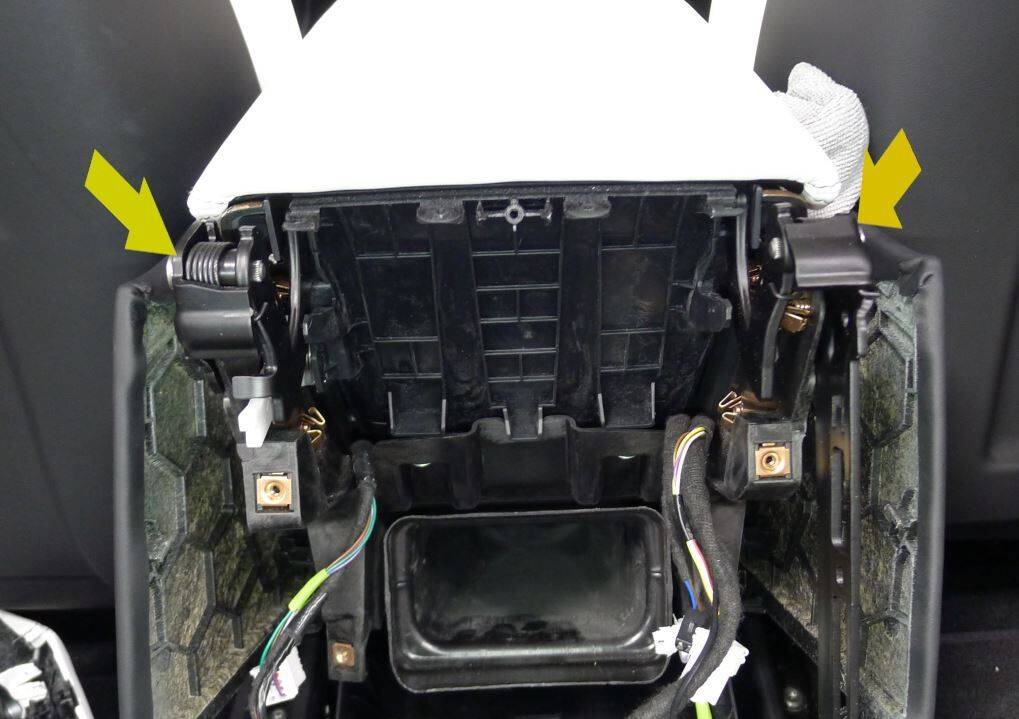

把扶手送回中控台，向下滑动，让左右侧臂架分别与中控台总成对齐，再安装六颗T20螺栓并紧固至2.5 Nm。先确认位置与正常起扣，再紧固；不要用螺栓把偏斜臂架强行拉到位。

按原厂顺序恢复后部亮条、气波总成和后下方面板。亮条的0.7/1 Nm、气波盖与总成相关T20的1 Nm，应与扶手的2.5 Nm分开。气波盖接地线、各电气接口、线束卡子与左右侧板固定也应一并恢复，并取走用于保持侧板分离的毛巾。

仅为更换扶手而临时取下并装回气波总成时，原厂扶手资料明确说明无需执行中控台气波Toolbox例程。这项例外不应扩大到气波总成自身更换、故障诊断或其他维修项目。随后恢复前排两座椅原位置，升起车窗并关闭车门。

完工检查建议

• 左右臂架正确对齐，六颗扶手固定螺栓完整，扶手固定牢靠，正常使用时没有卡滞或异常晃动。
• 后部亮条、气波盖、侧板和后下方面板完整就位，接口、接地线和线束固定恢复，没有夹线及遗留毛巾。
• 检查后部显示、出风调节、照明与USB等拆动相关功能；异常时先回查对应接口和固定点，再按其故障资料诊断。

原厂资料及关联程序

车型与位置：2021+ Model S，图示中控台扶手、左右臂架与后部访问范围。实际核对日期：2026年10月29日。

• 中文原厂程序：扶手 - 中控台（拆卸和更换）。
• 英文原厂程序：Armrest - Center Console (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-6436FC4D-50AA-4669-91E9-CD7F02D94BF6。

以下资料用于核对必要前置及复装范围：

• 面板 - 下后 - 中控台（拆卸和更换）：核对后下方面板七卡子、USB及照明接口；如涉及USB总成拆装，其两颗T10螺钉为1 Nm且插座需对准开口；英文资料。
• 气波总成 - 中控台（拆卸和更换）：核对侧板保护、气波盖接地线、五个接口及风管温度传感器接口；盖板与总成的T20紧固为1 Nm；英文资料。
• 亮条 - 中控台 - 后（拆卸和更换）：核对定位结构、向上旋出动作，以及四颗T10的0.7 Nm和两颗T20的1 Nm，避免与扶手六螺栓混用；英文资料。

步骤图片来自Tesla原厂维修手册。若实车结构与图示不一致，或扶手臂架无法正常对齐，应先确认中控台版本与安装位置，再继续紧固。
