2021+ 特斯拉 Model S 中控台12V插座更换：两颗1.5 Nm与对准锁片

2021+ 特斯拉 Model S 中控台12V电源插座固定在维修面板总成上。更换时先按原厂要求取下前部USB集线器，再处理插座的两颗T20螺钉；装回插座必须利用对准锁片定位，不能只把两个螺钉孔勉强对上。

适用结构与原厂参数

适用于2021+ Model S维修手册中图示的前部维修面板、USB集线器与12V插座结构。原厂校正代码17303002，当前所列工时0.18小时。作业前先核对实车中控台版本及接口形式。

先释放维修面板，处理三个接口

按前部USB集线器资料，打开右前车门并降下右前车窗，副驾位座椅向后移动；将中控台盖、杯架和滑动托盘完全收回到锁止位置，获得维修面板访问空间。

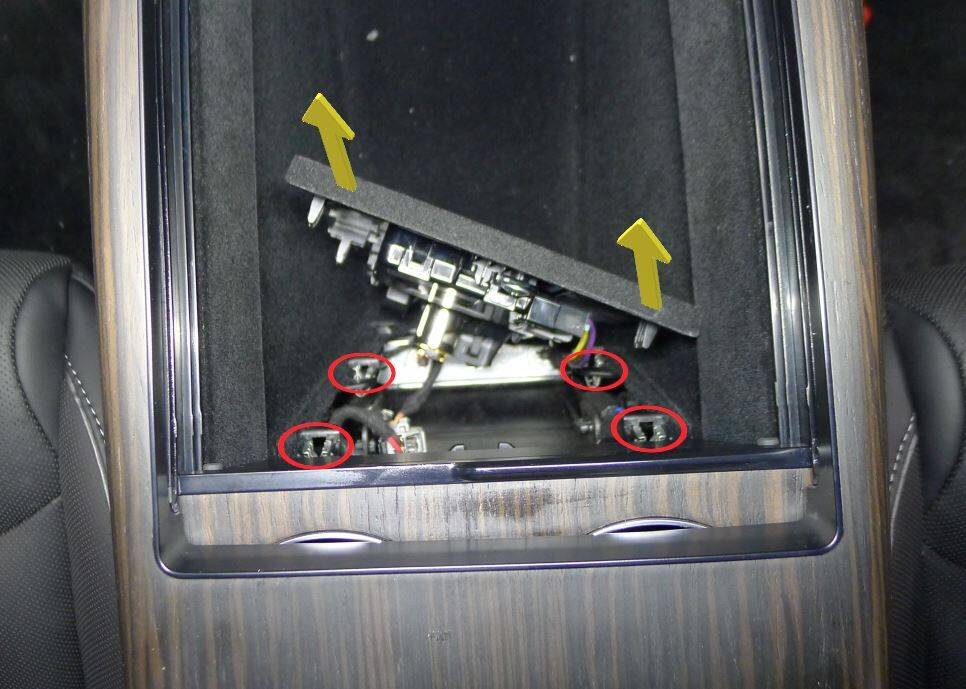

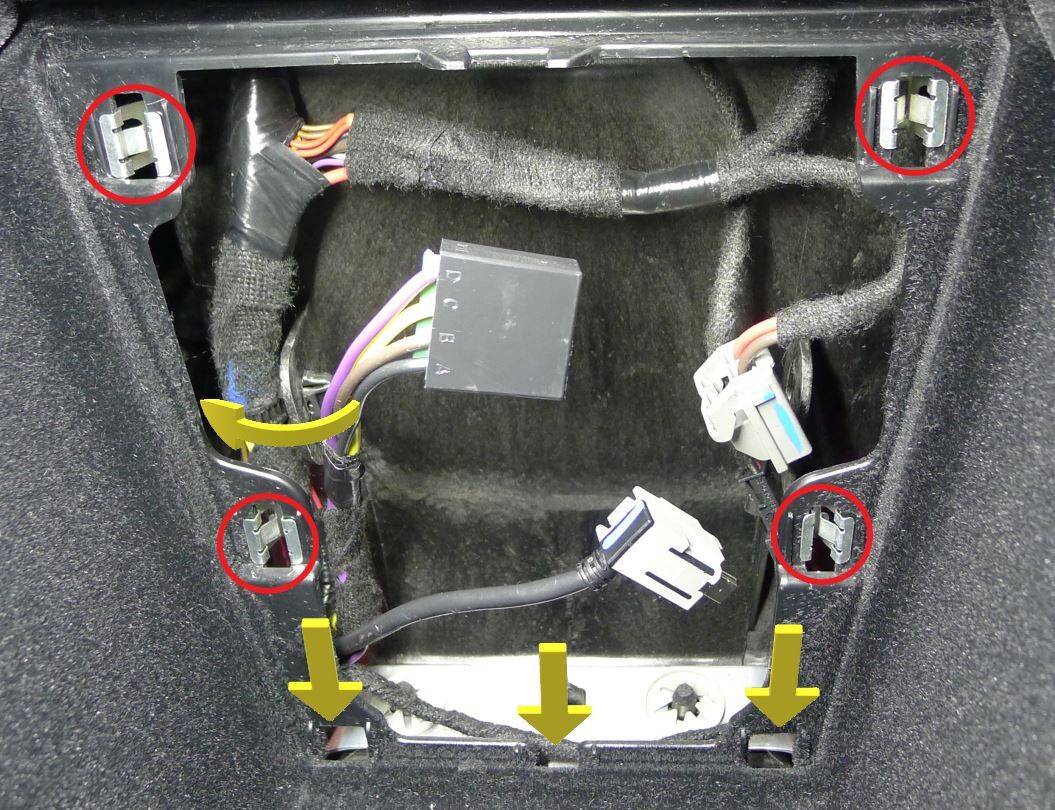

使用90度塑料饰板工具解除维修面板的四个卡子，再向上拉动面板以操作线束。面板松开后仍有三个电气接口相连，应托住面板，断开接口后再取出总成。

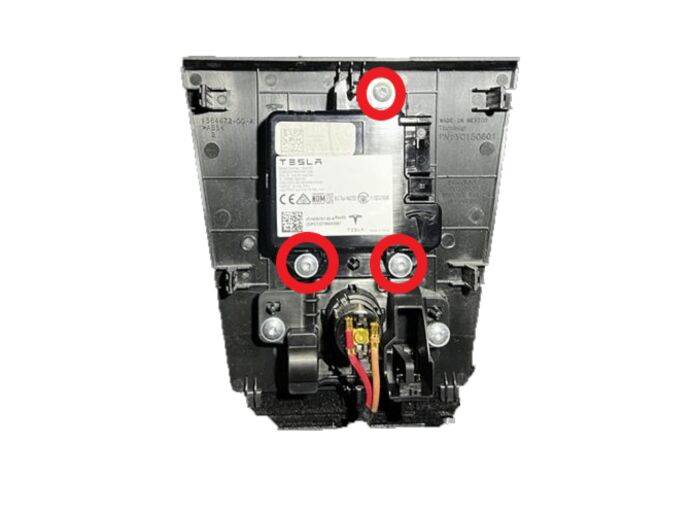

在有保护的工作面上，拆下前部USB集线器的三颗T20螺钉，按原厂前置要求取下USB集线器。这里的三颗属于USB集线器，下一步的两颗才是12V插座固定螺钉。

拆插座：认清两颗螺钉与底座

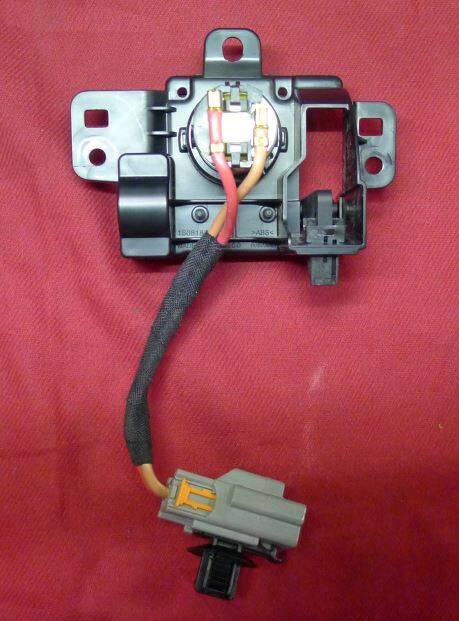

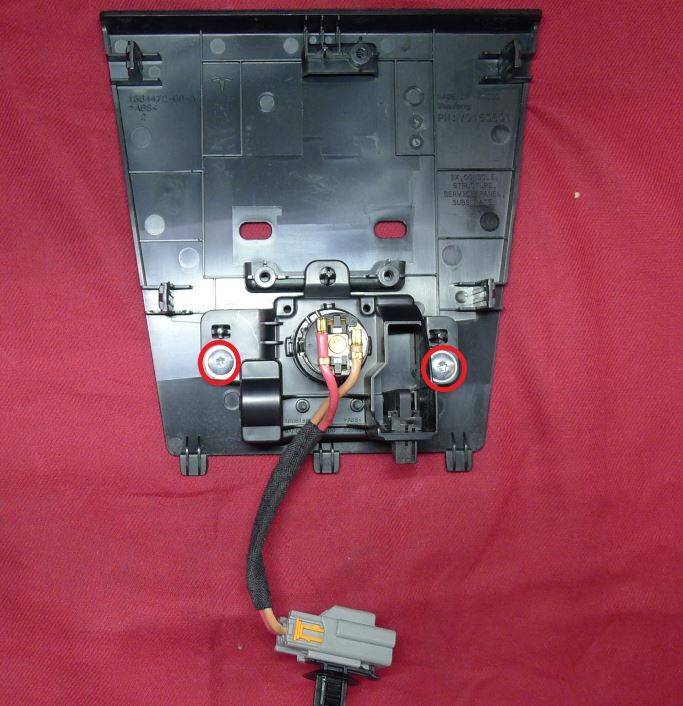

对照插座固定点，拆下将12V电源插座固定到维修面板总成的两颗T20螺钉，将插座从安装位置取出。托住插座及其线束，避免拉扯端子或使接口承受部件重量。

利用对准锁片装回，紧固1.5 Nm

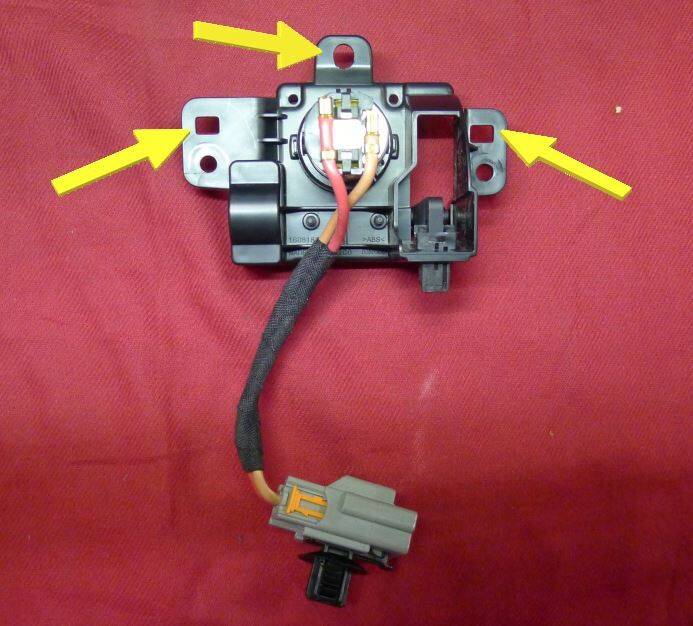

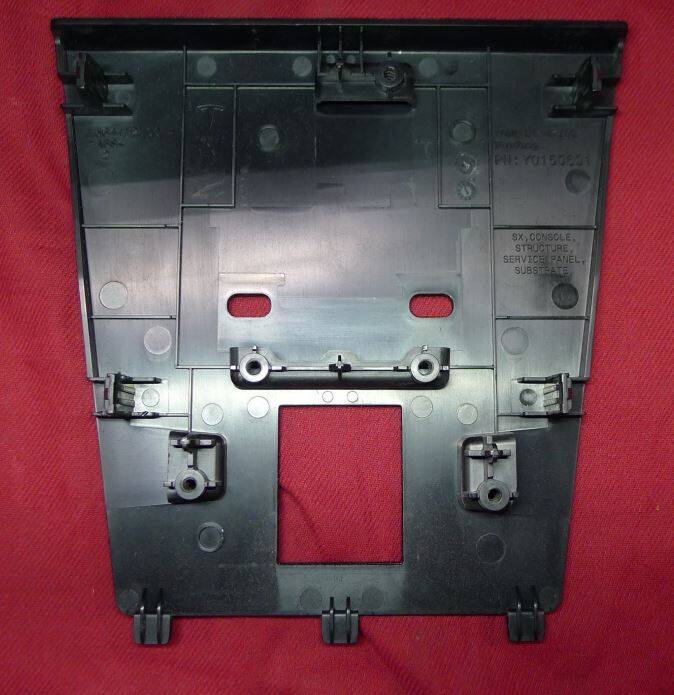

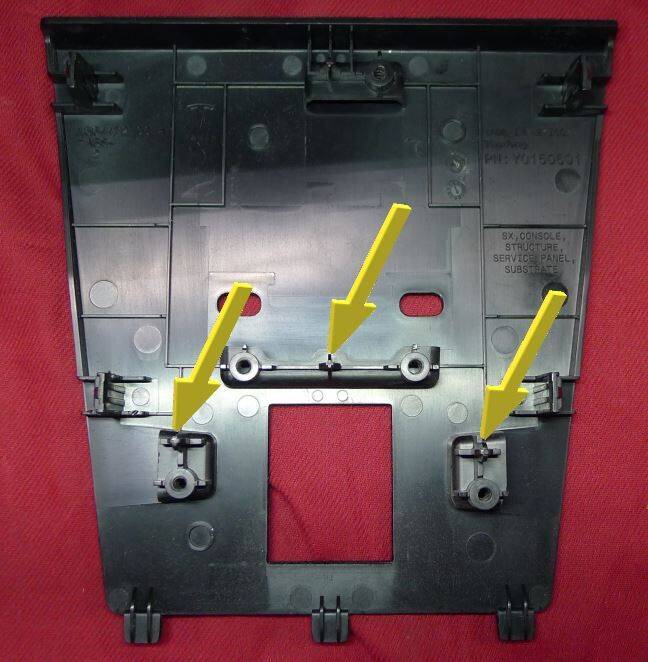

将12V插座放回维修面板总成，利用对准锁片确认它已处于正确位置。先让定位结构自然接合、部件贴合，再安装两颗T20螺钉，紧固至1.5 Nm。如果定位结构与安装槽不匹配，应先回查部件及位置，不能靠拧螺钉把偏斜插座拉平。

随后恢复前部USB集线器。使用它自身的对准锁片定位，安装三颗T20螺钉，同样紧固1.5 Nm。相同扭矩不代表两组螺钉可以混计，插座两颗与USB集线器三颗都需要分别检查。

恢复维修面板与线束间隙

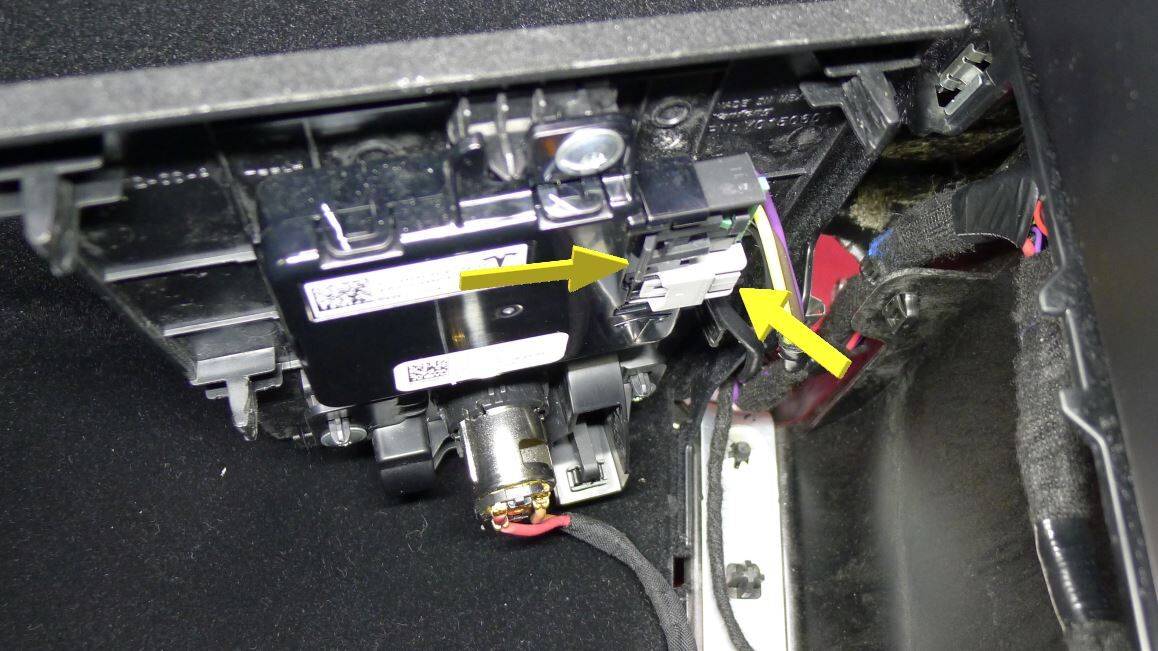

将维修面板总成放回中控台并连接三个电气接口，接合面板底部的对位锁片，再恢复四个卡子。原厂特别要求：X1131与X881连接器位于主线束右侧，为USB集线器留出间隙；在板件压回前应核对这一走线位置。

恢复中控台盖、杯架和滑动托盘，将右前座椅移回原位，升起右前车窗并关闭车门。

完工检查建议

• 12V插座与USB集线器各自定位正确，两组紧固完整；维修面板底部对位锁片及四个卡子均接合。
• 三个接口恢复牢靠，X1131/X881走线符合要求，维修面板背面没有夹线、顶住部件或遗留工具。
• 按车辆用户手册的用电限制，用合适设备检查12V插座和USB功能。若供电异常或插座松动，回查接口、定位与固定，再按对应电气故障资料诊断。

原厂资料及关联程序

车型与位置：2021+ Model S，图示中控台前部维修面板上的12V插座。实际核对日期：2026年10月29日。

• 中文原厂程序：12V 电源插座 - 中控台（拆卸和更换）。
• 英文原厂程序：12V Power Socket - Center Console (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-A92FF3A6-6C99-4DB1-BF9E-D05B8553E446。

以下资料用于核对必要前置及复装范围：

• USB 集线器 - 中控台 - 前部（拆卸和更换）：电源插座作业直接要求的前置与恢复；核对维修面板四卡子、三个电气接口、USB集线器三颗T20螺钉1.5 Nm，以及X1131/X881的右侧走线；英文资料。

步骤图来自Tesla原厂维修手册，其中维修面板与USB集线器访问图来自上述关联资料。若实车接口数量或面板结构不符，应先确认适用配置，不按图中线束强行移位。
