2024+ 特斯拉 Model 3 SOP8 主电源分配：高压电池、DCDC 与低压网络

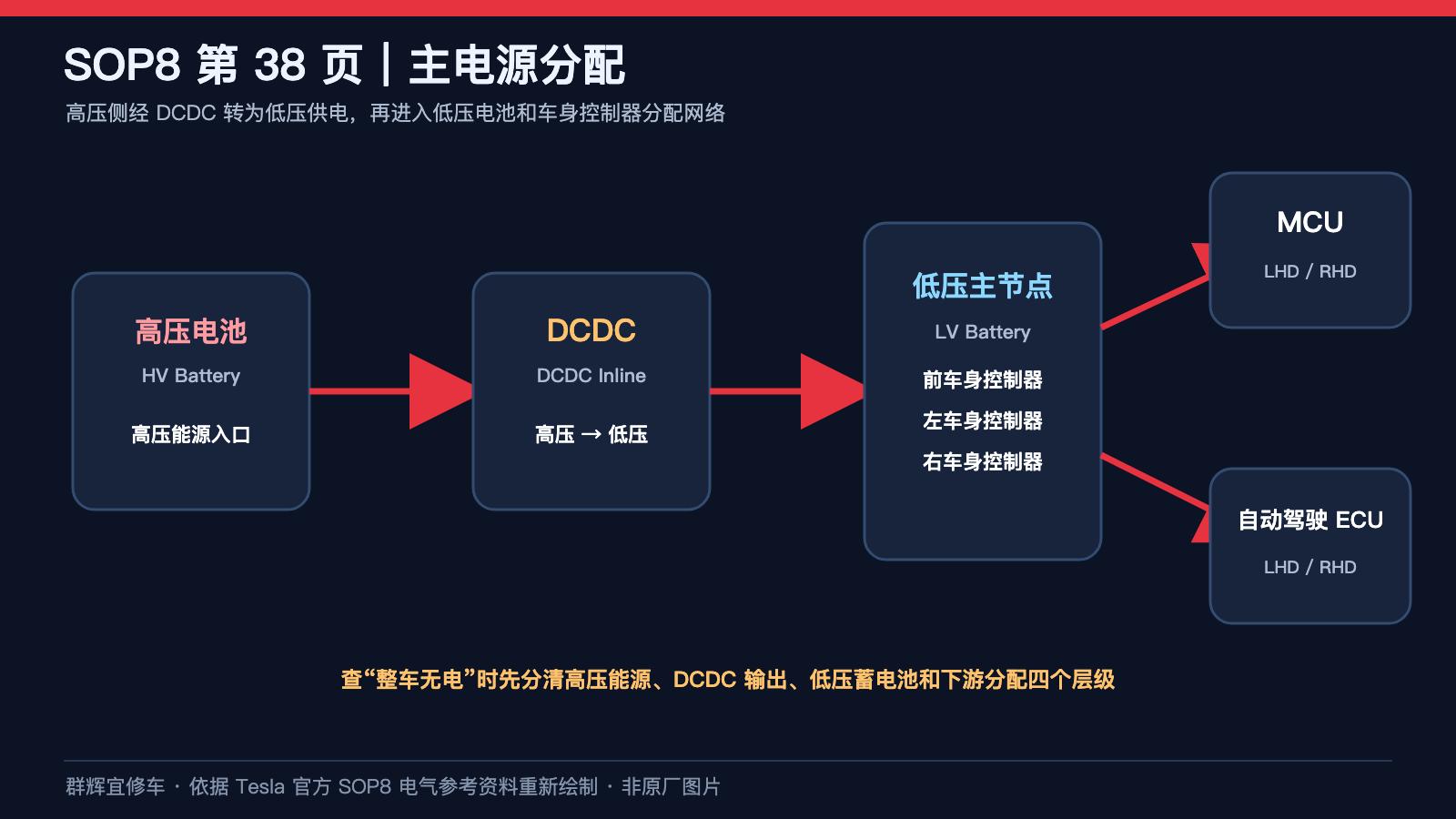

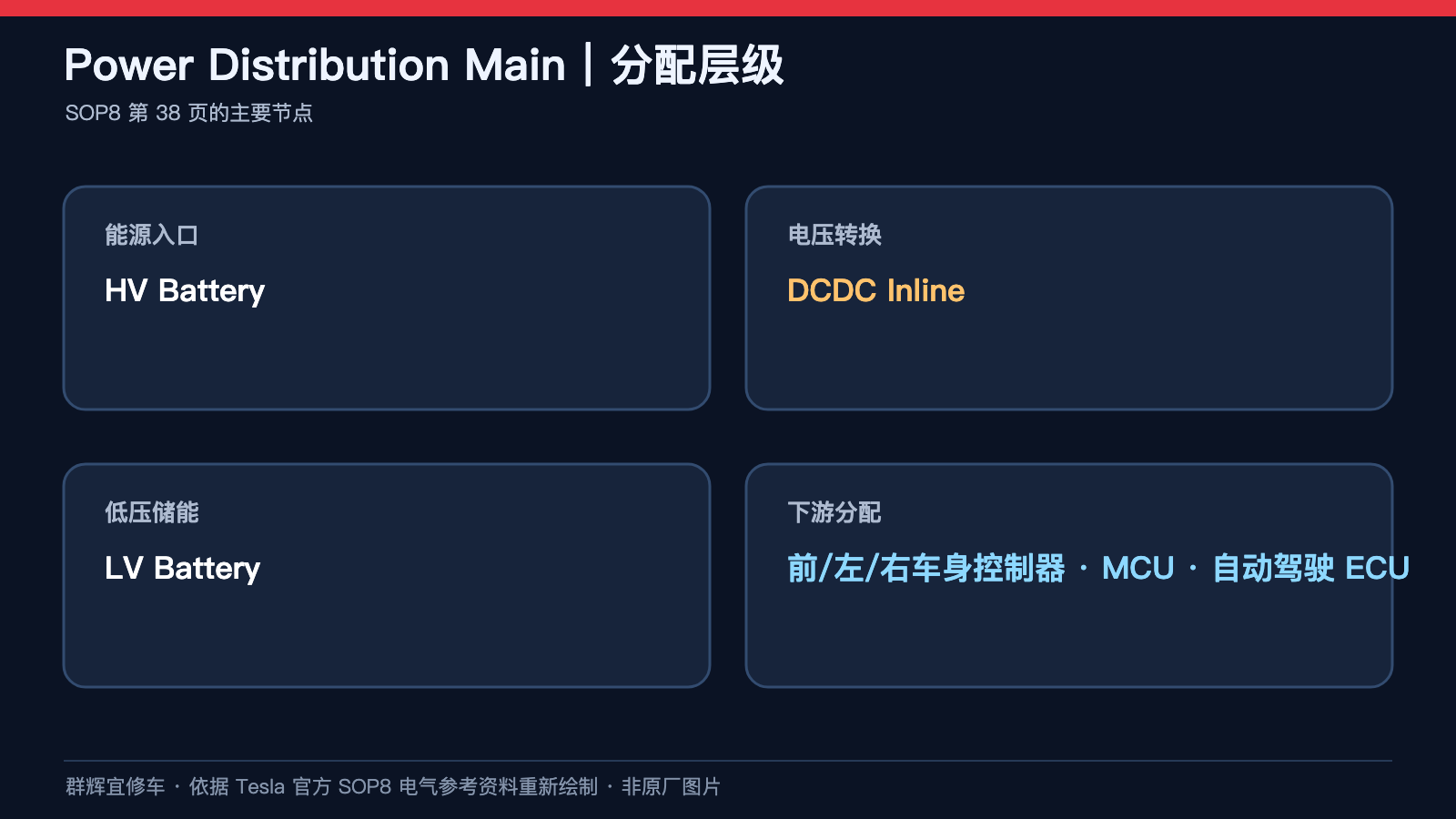

SOP8 Power Distribution Main 的交互页参数为 page=38，图纸自身标为第39张／共57张，原厂图纸版本为 05/2023。标题中的“2024+”不能代替按工厂、生产日期及配置选图。本页显示主供电连接、低压电池、前／左／右车身控制器以及 MCU、Autopilot ECU 的有关支路；它不是高低压转换器内部原理图，也不是无电故障的完整诊断流程。

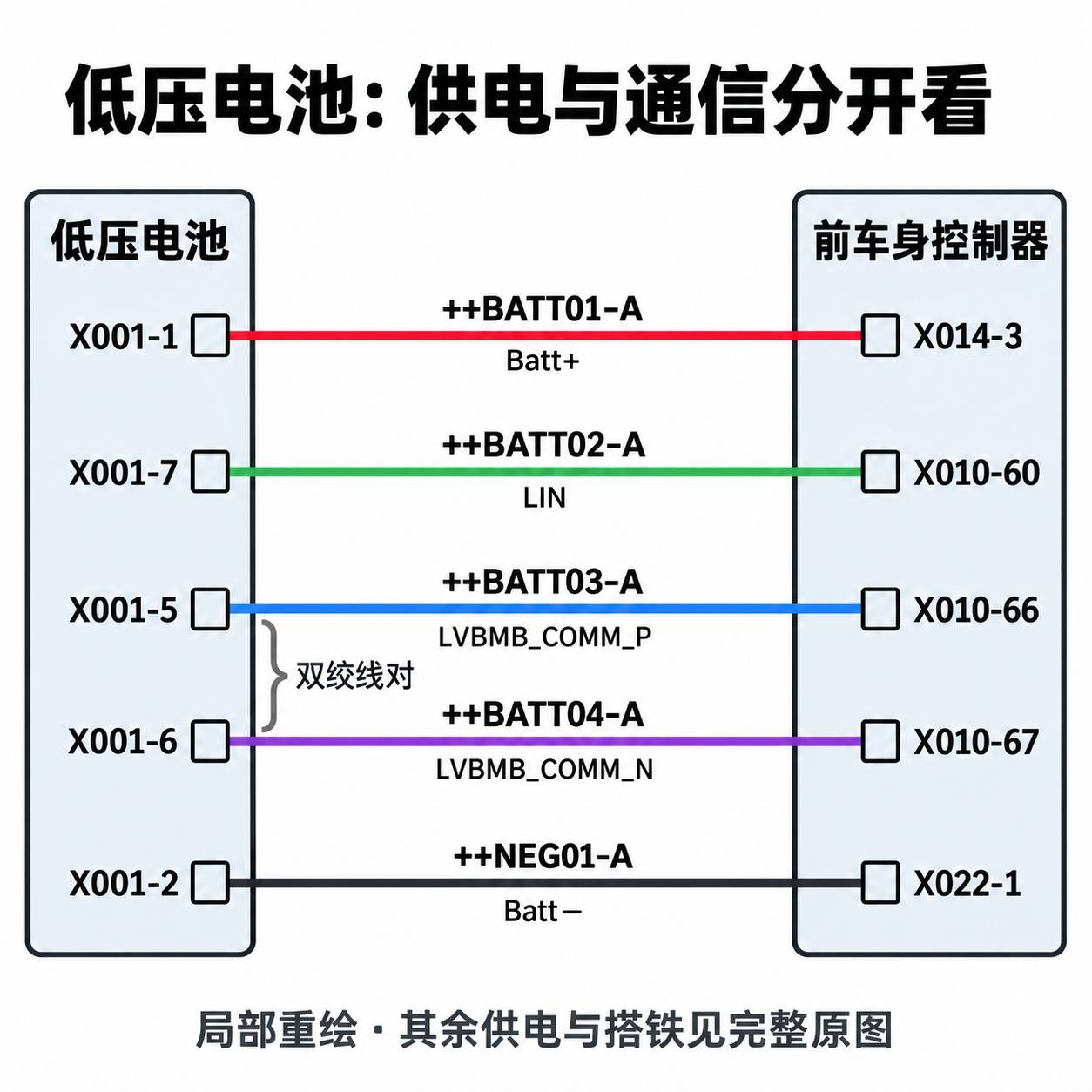

一、低压电池：不要把通信线当供电线

• X001-1 — ++BATT01-A — X014-3：Batt+ 与前控制器 12V_BATTERY_POSITIVE；原厂名称不是本车测量电压的合格标准。
• X001-7 — ++BATT02-A — X010-60：LIN 通信。
• X001-5 — ++BATT03-A — X010-66：LVBMB_COMM_P；X001-6 — ++BATT04-A — X010-67：LVBMB_COMM_N。两条线为原图标出的双绞线对，不得按普通正负电源理解。
• X001-2 — ++NEG01-A — X022-1：Batt− 至前控制器 Chassis Ground；原图另标散热器连接及 ++NEG02-A 至 G001-1，本局部图未展开该搭铁支路。

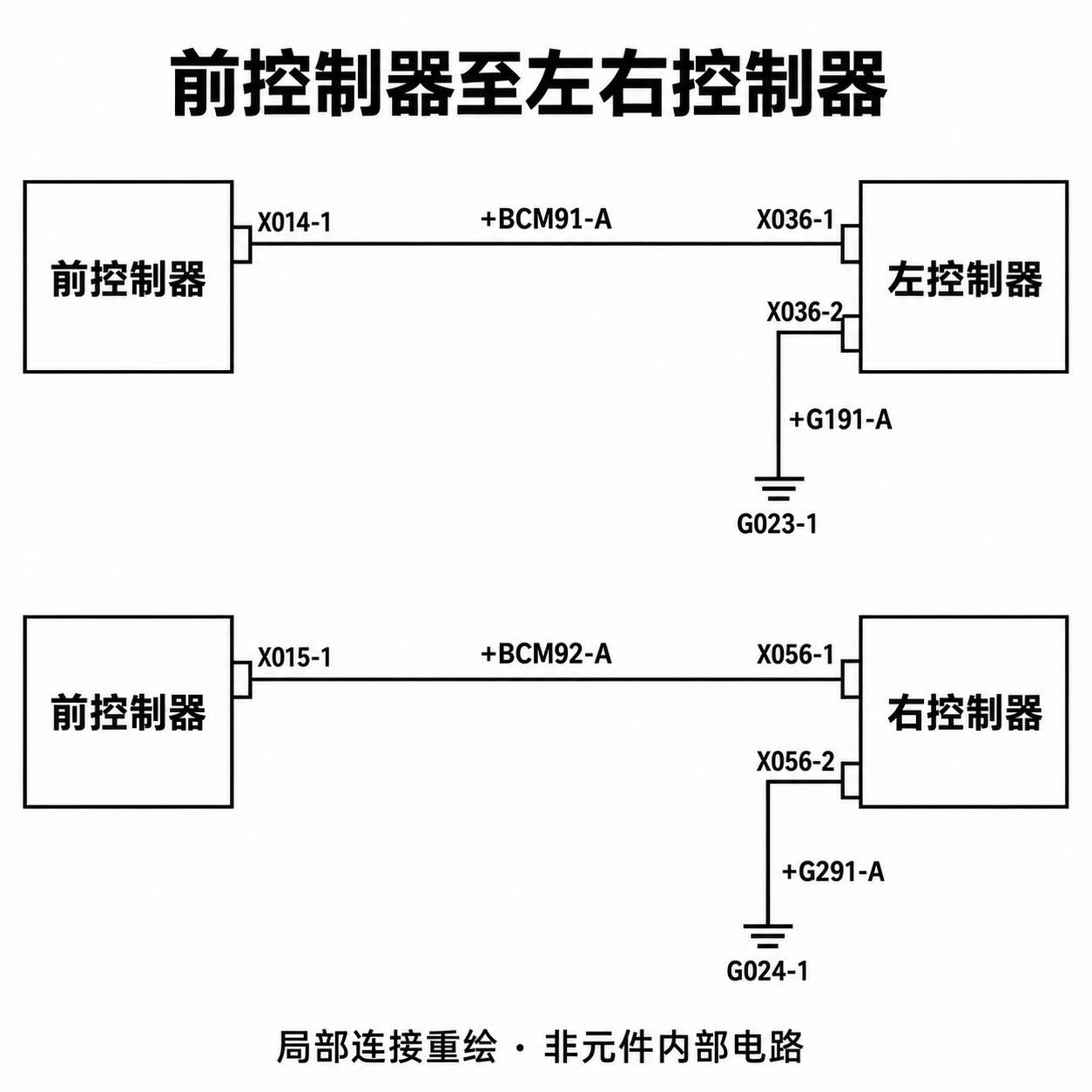

二、左右车身控制器：供电与搭铁分别追线

1. 左侧供电：前控制器 X014-1 的 LEFT_CONTROLLER 高边驱动，经 +BCM91-A 接左控制器 X036-1。
2. 右侧供电：前控制器 X015-1 的 RIGHT_CONTROLLER 高边驱动，经 +BCM92-A 接右控制器 X056-1。
3. 左右控制器各自有搭铁支路，不可把供电端与搭铁端短接。接线图中的控制器框不表示内部导通关系。

三、主图其他支路与查图边界

完整原图还包括 HV Battery 的 X006-1、DCDC Inline 两端 X005-1／X004-1 及前控制器 X015-3 的 PCS 连接；DCDC Inline 框不是转换器内部原理图。MCU 与 Autopilot ECU 的支路带有 LHD／RHD 条件，不能把左右舵两套线束叠加为同一辆车的接线。

查图时先确认适用车辆，再使用 Pages 打开对应页面；点击针脚号或连接器框查看连接器参考，在 Connector Cavities 中核对针位、功能及目的端。悬停针脚可高亮相连导线，Device Search 和 Global Search 可辅助定位。图上的连接关系、针号与实车插头观察方向必须共同核对。

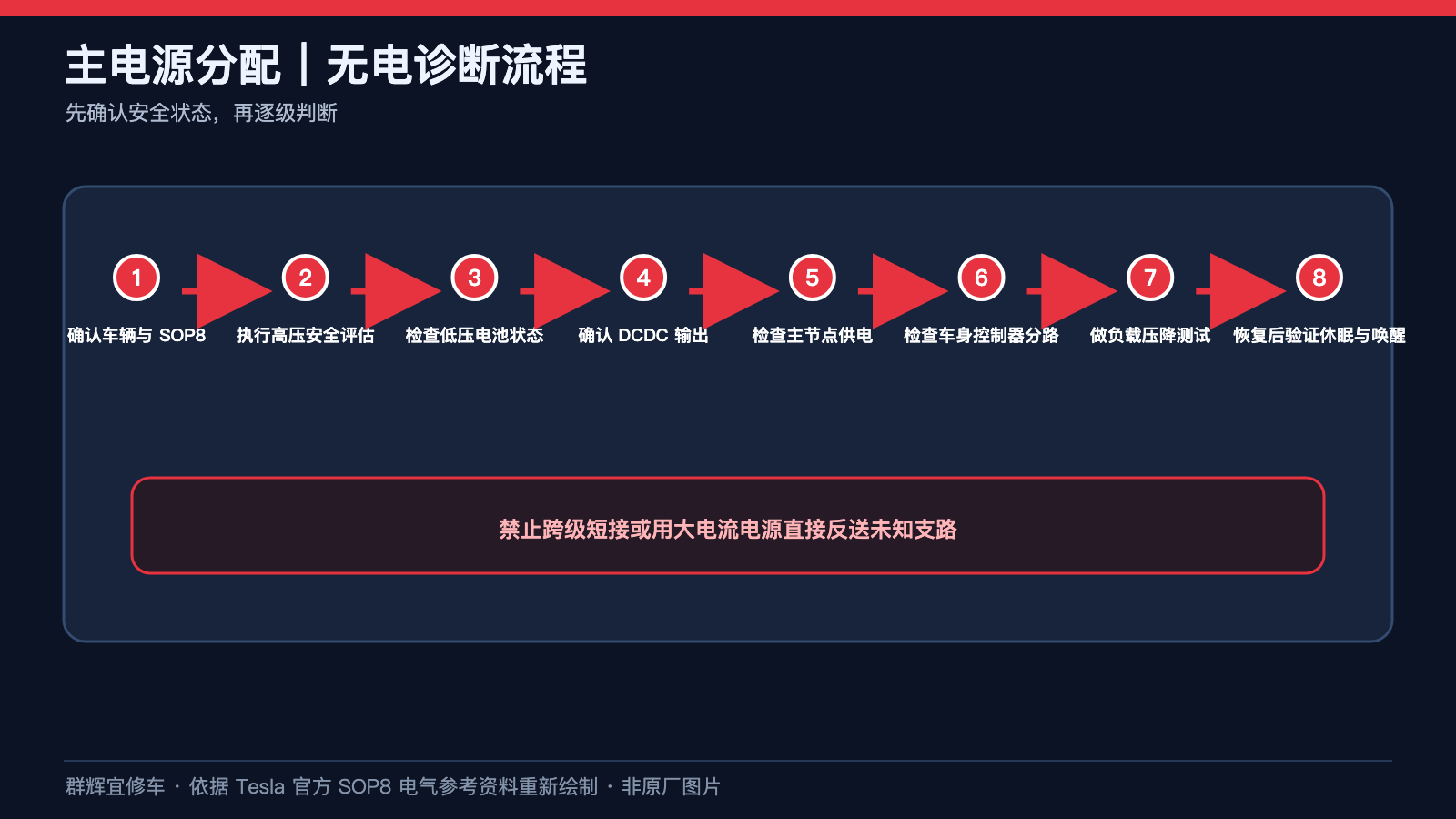

“车辆无电”不能直接等同于低压电池损坏。本页不提供带电测试条件、压降阈值、短接办法或维修顺序；实际测量应另查对应车辆的原厂诊断程序。

安全提示：电路图用于定位，不代表可以直接带电拆插。涉及高压、约束系统或大电流支路时，必须执行对应车辆的断电、等待和无电压确认程序。

资料来源与适用说明

本文依据 Tesla 官方 Model 3 SOP8 Electrical Reference 重新整理：查看原始交互页面。本次同时核对了原厂中国站同名 PDF（39／57，05/2023）与实际加载的交互图。车辆工厂、生产日期和配置不同，连接器及针脚可能变化，施工前须重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
