一汽大众3321 速腾 MQB 前部的控制单元电路图

2024年9月15日 02:20:00肖师傅

肖师傅

管理员, Keymaster

4751
文章

1
粉丝

电路速查评论3阅读模式

摘要一汽大众3321 速腾 MQB 前部的控制单元电路图资料。

一汽大众3321 速腾 MQB 前部的控制单元电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 30 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

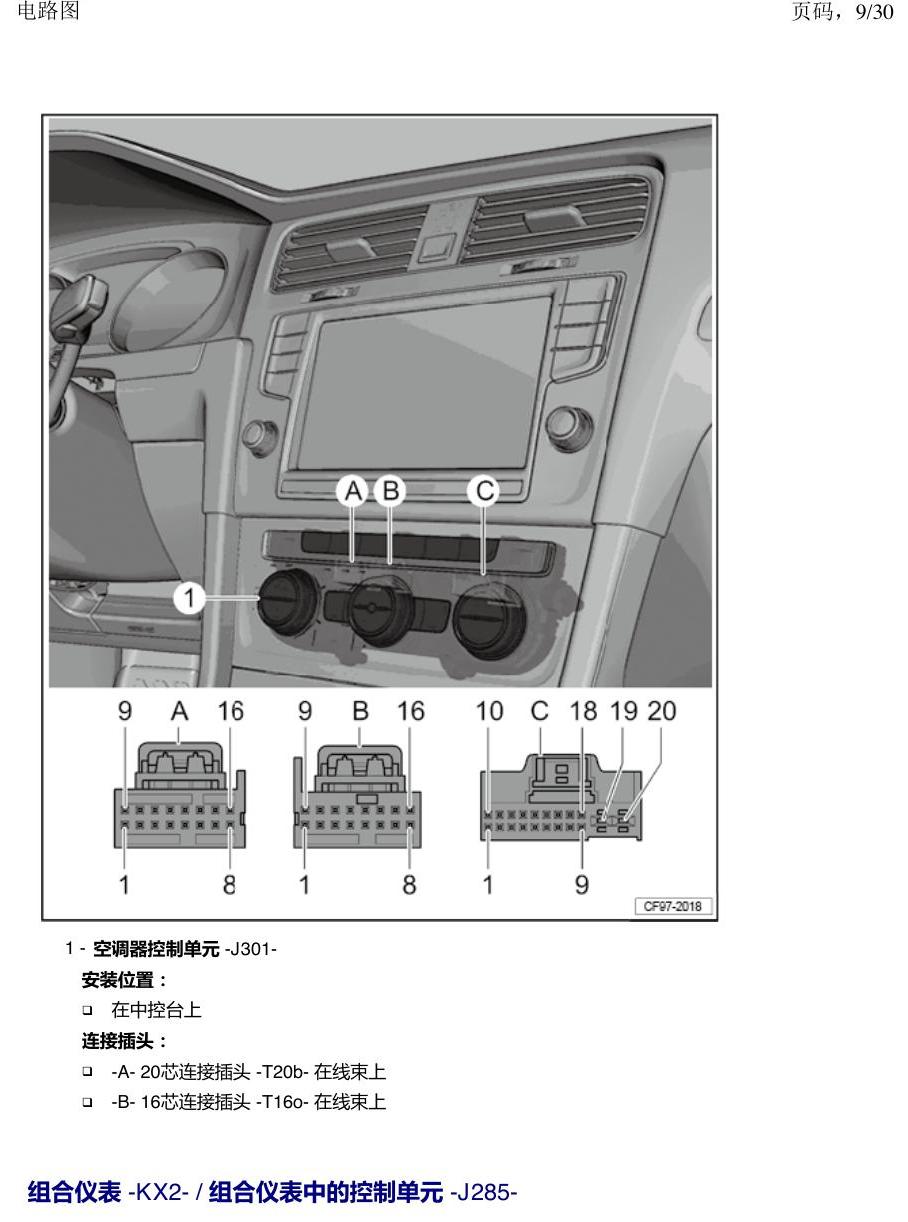

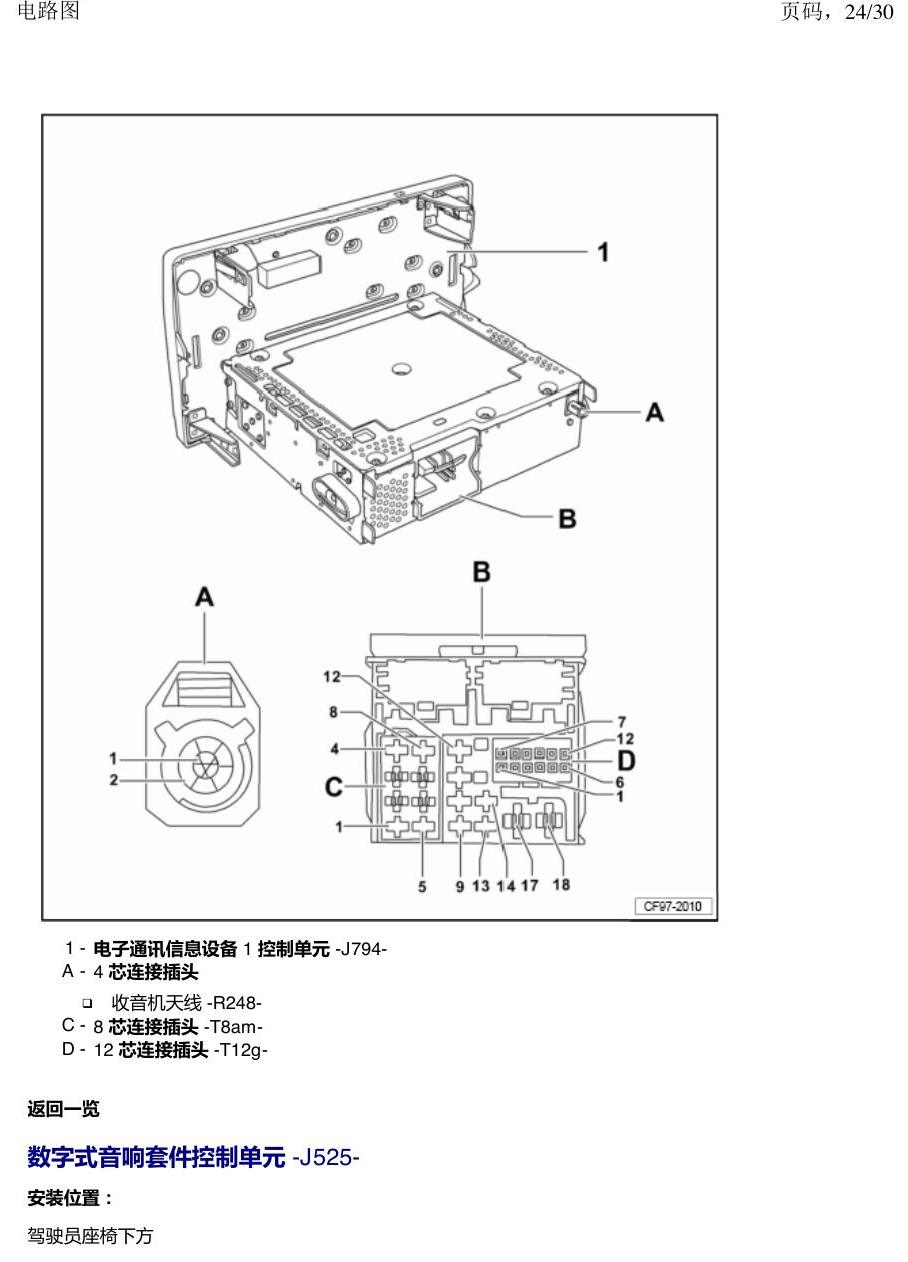

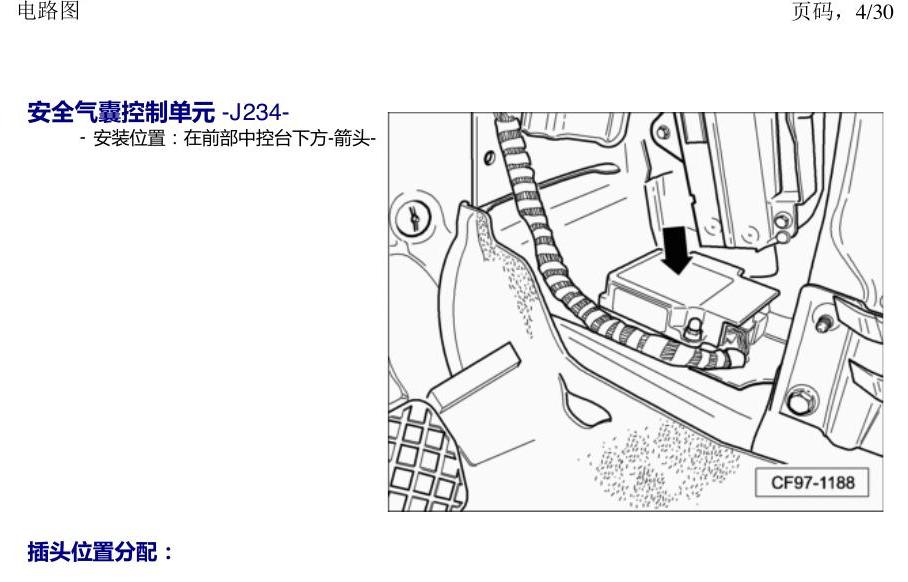

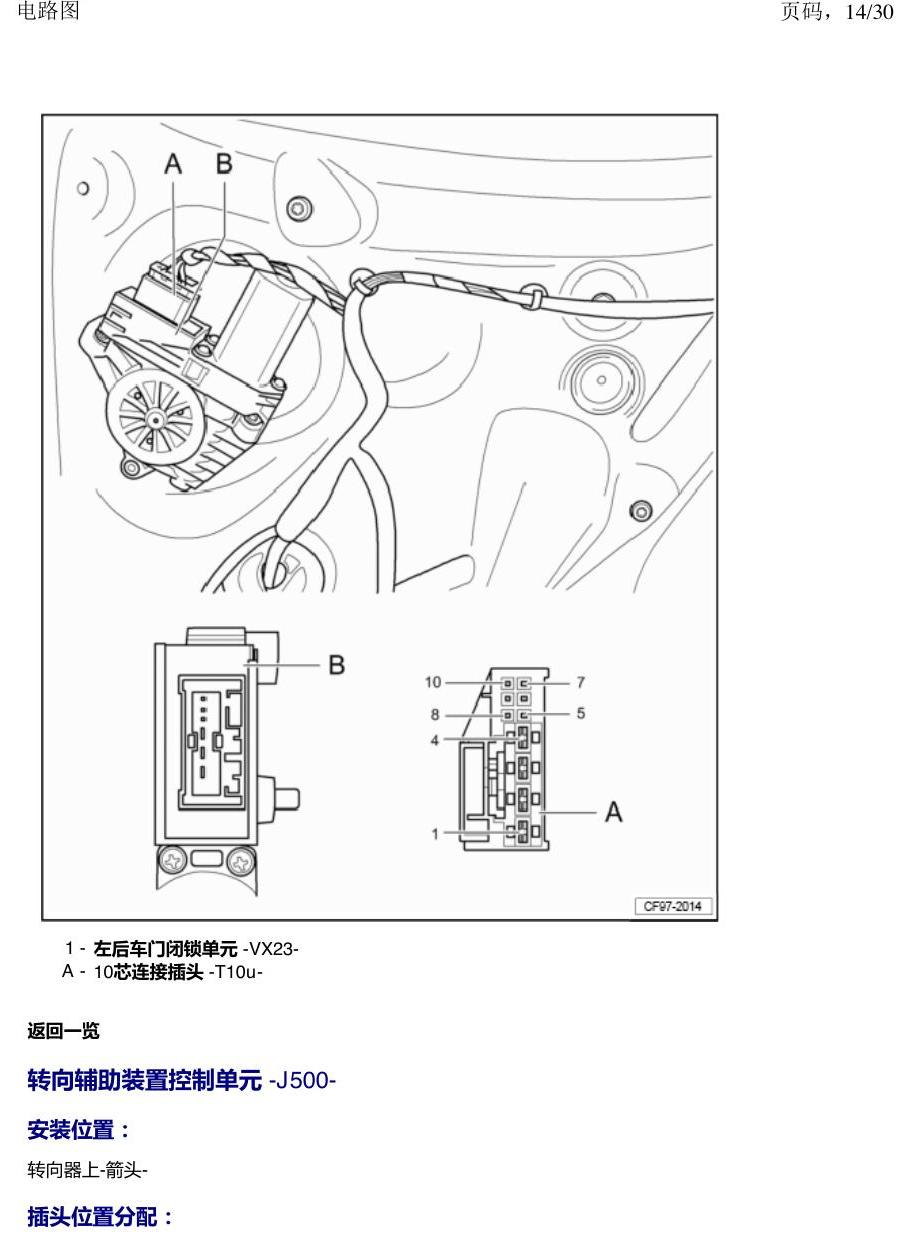

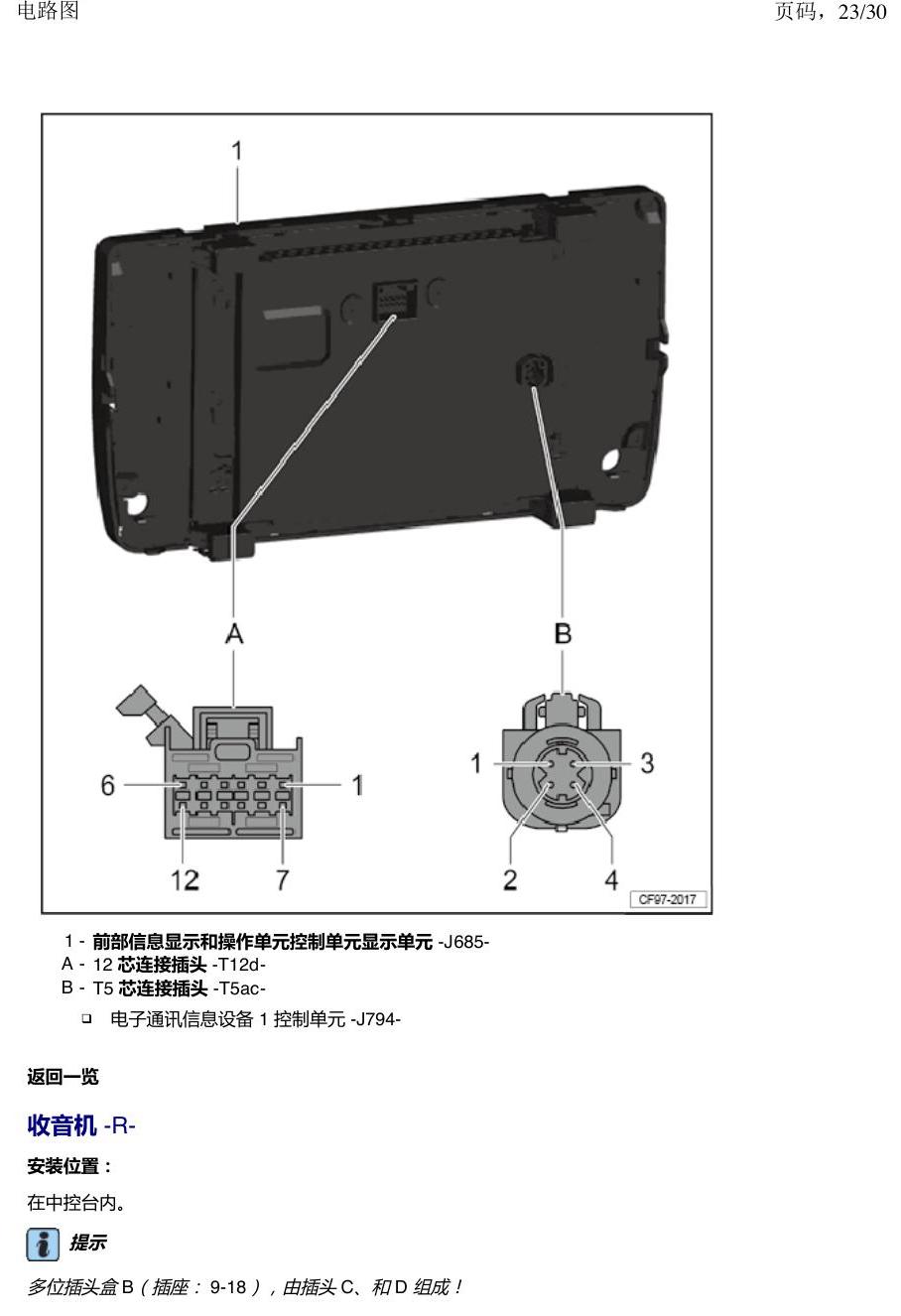

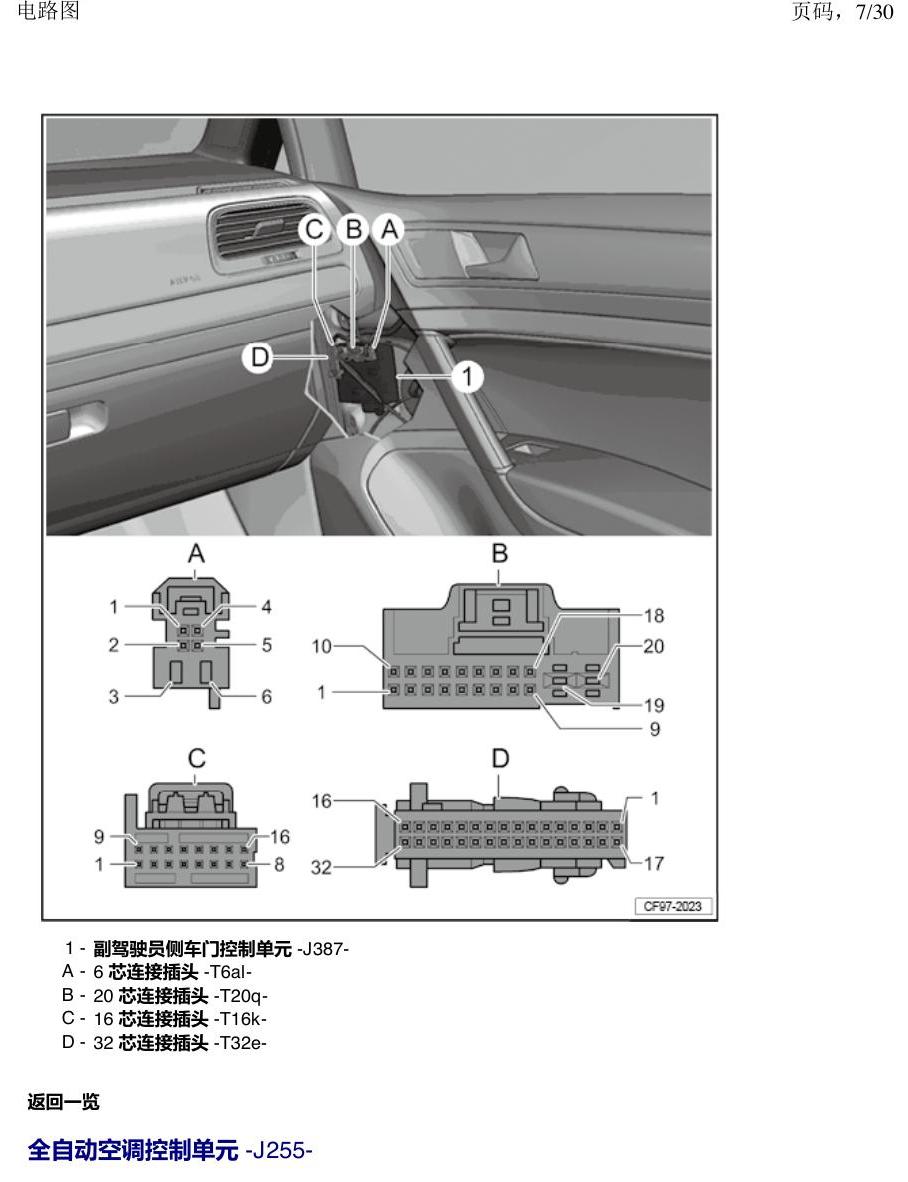

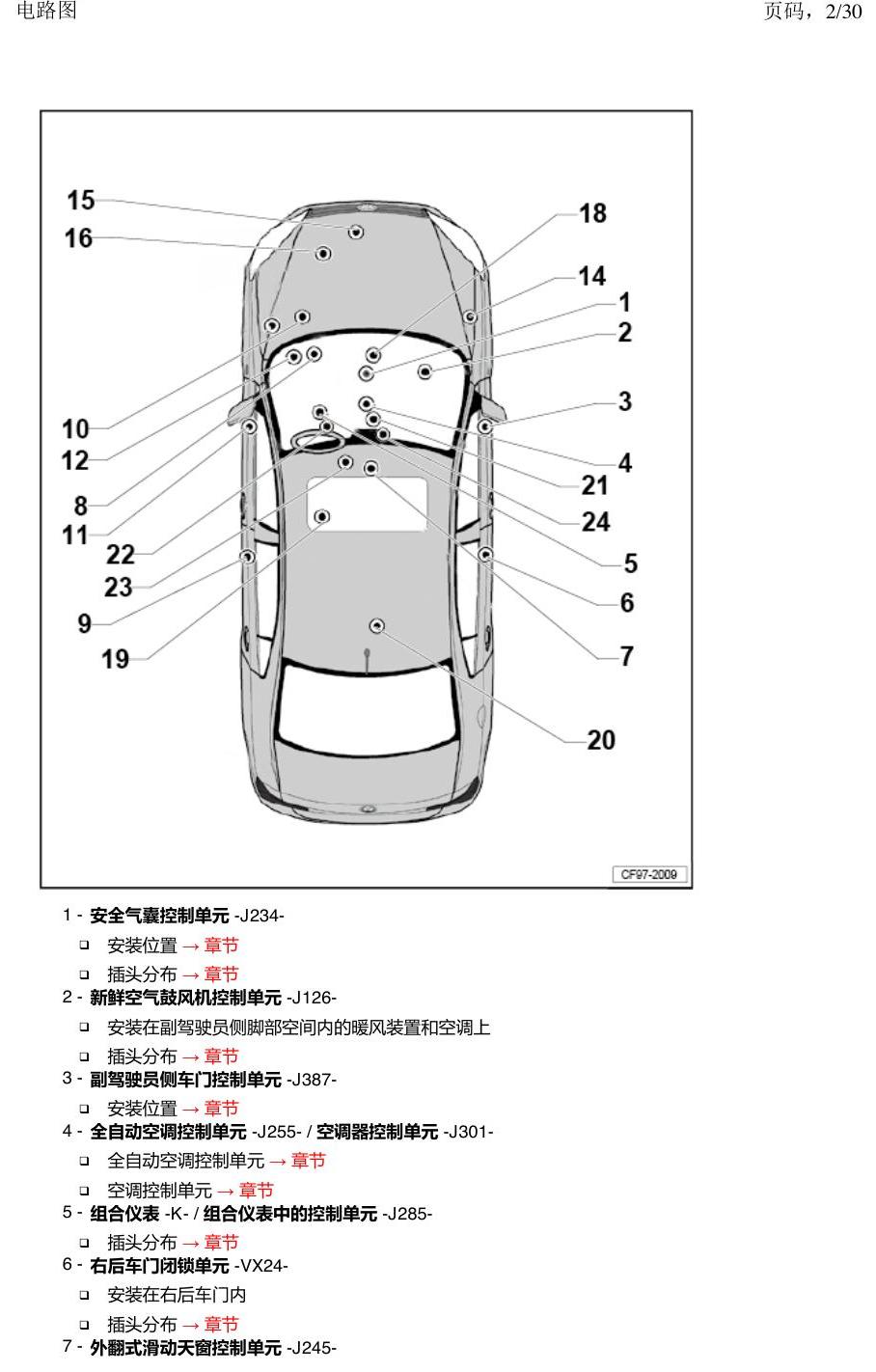

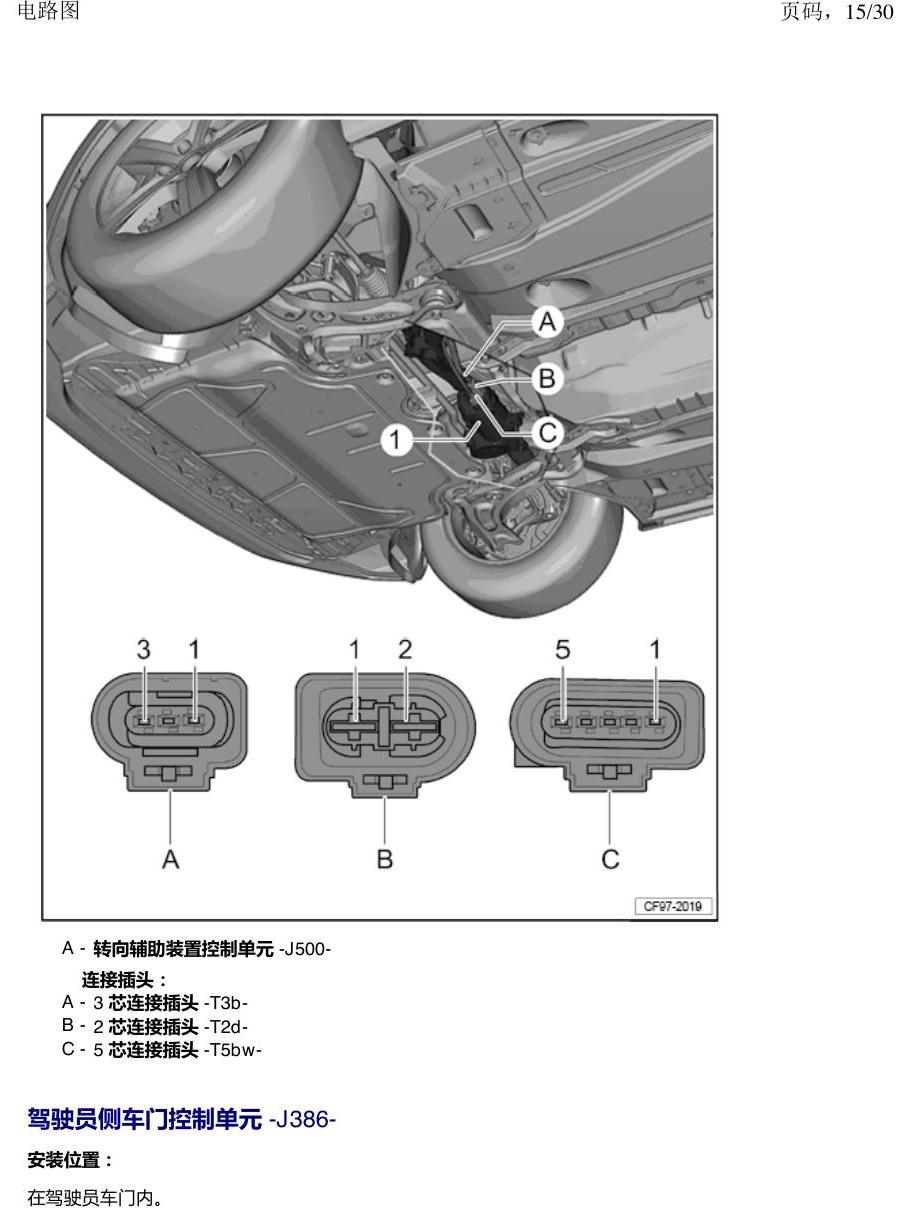

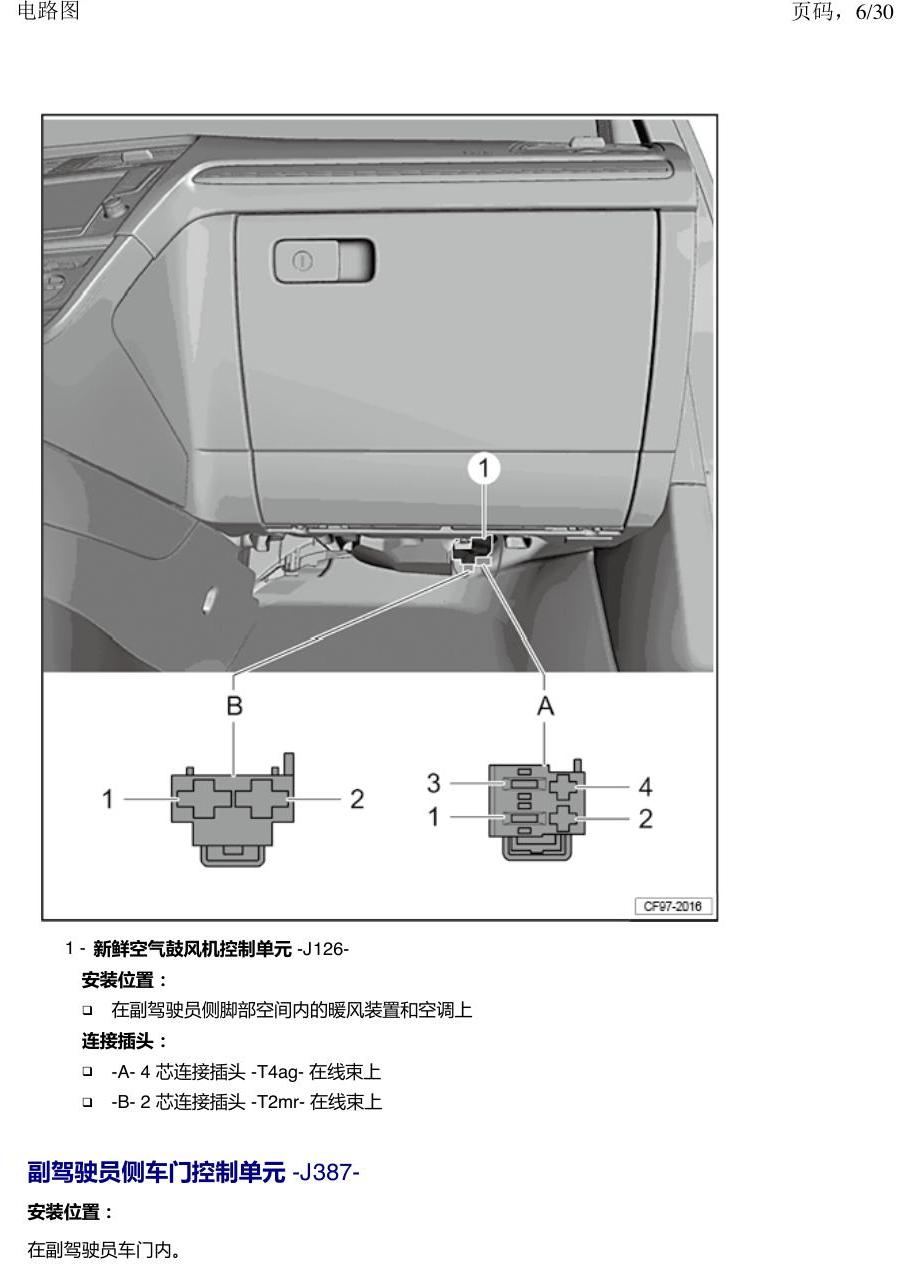

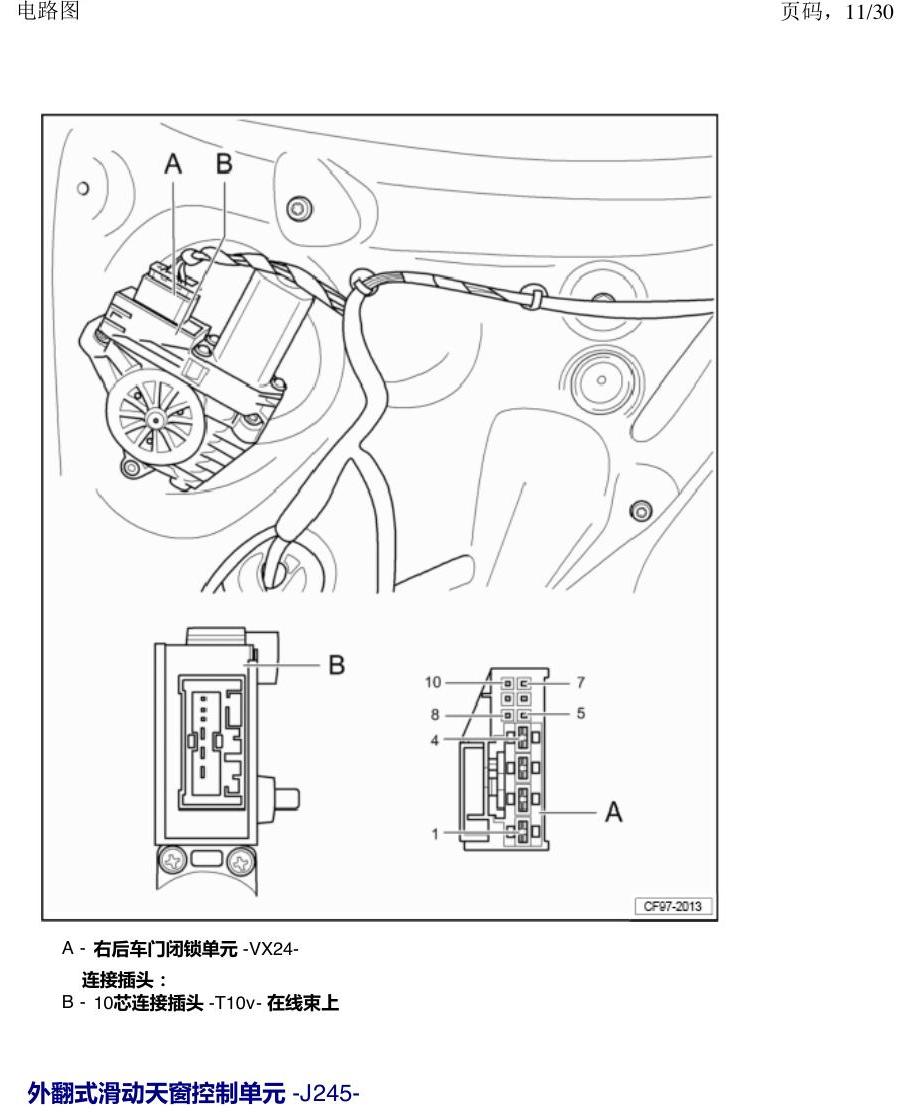

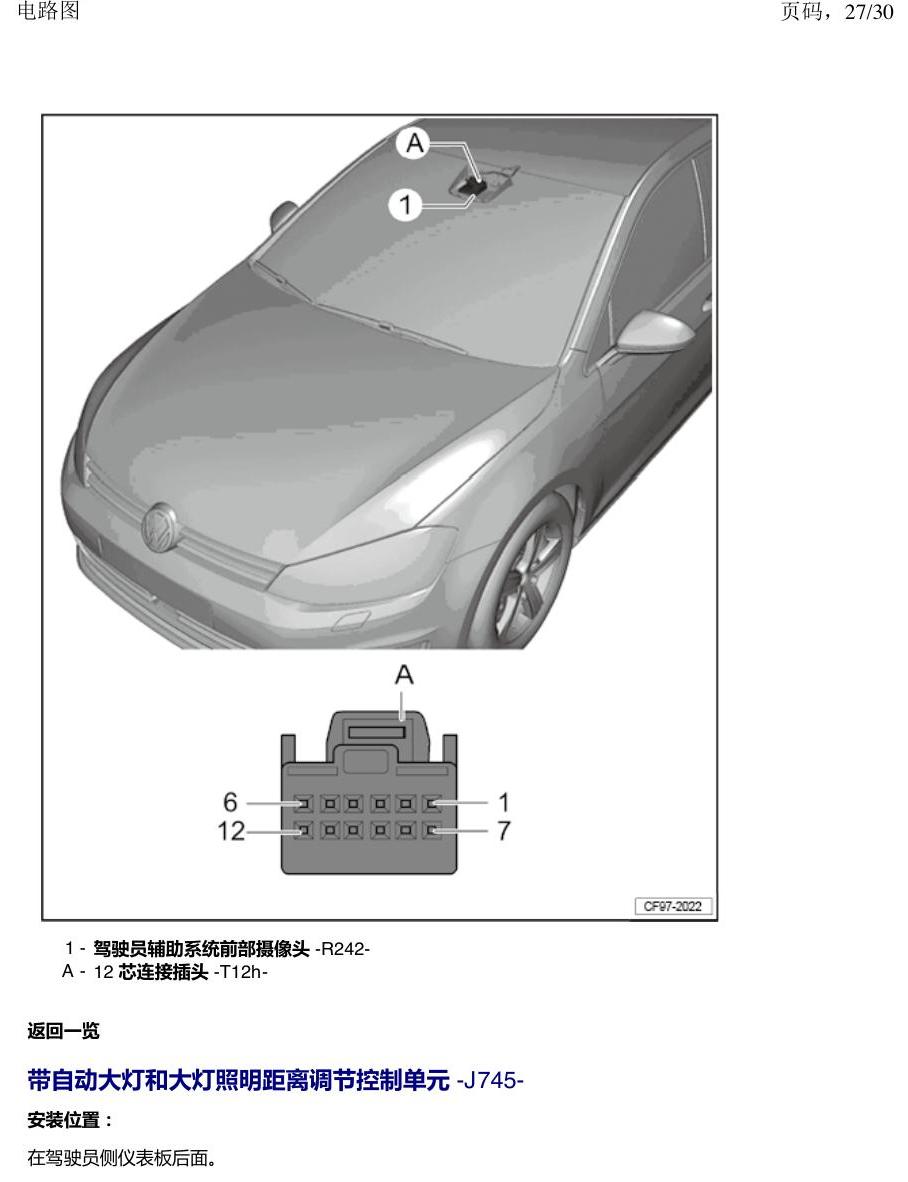

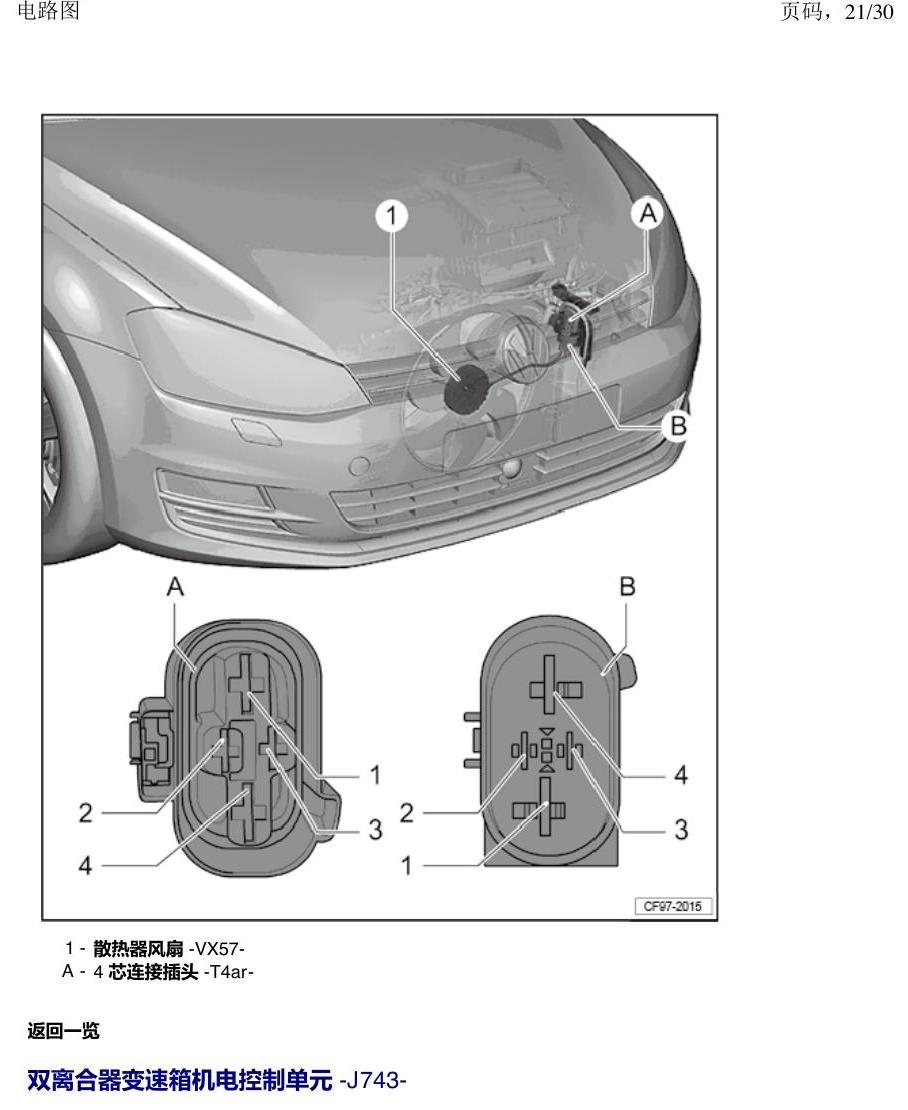

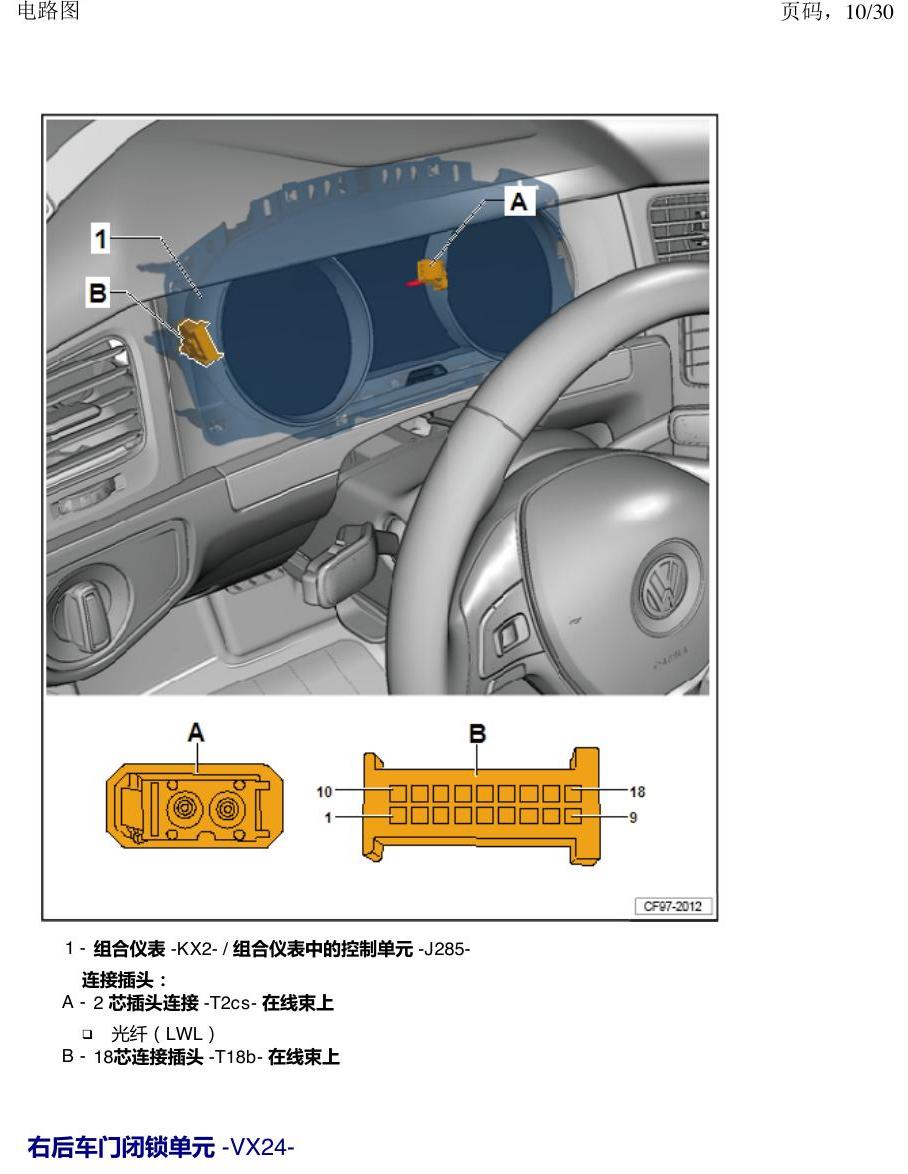

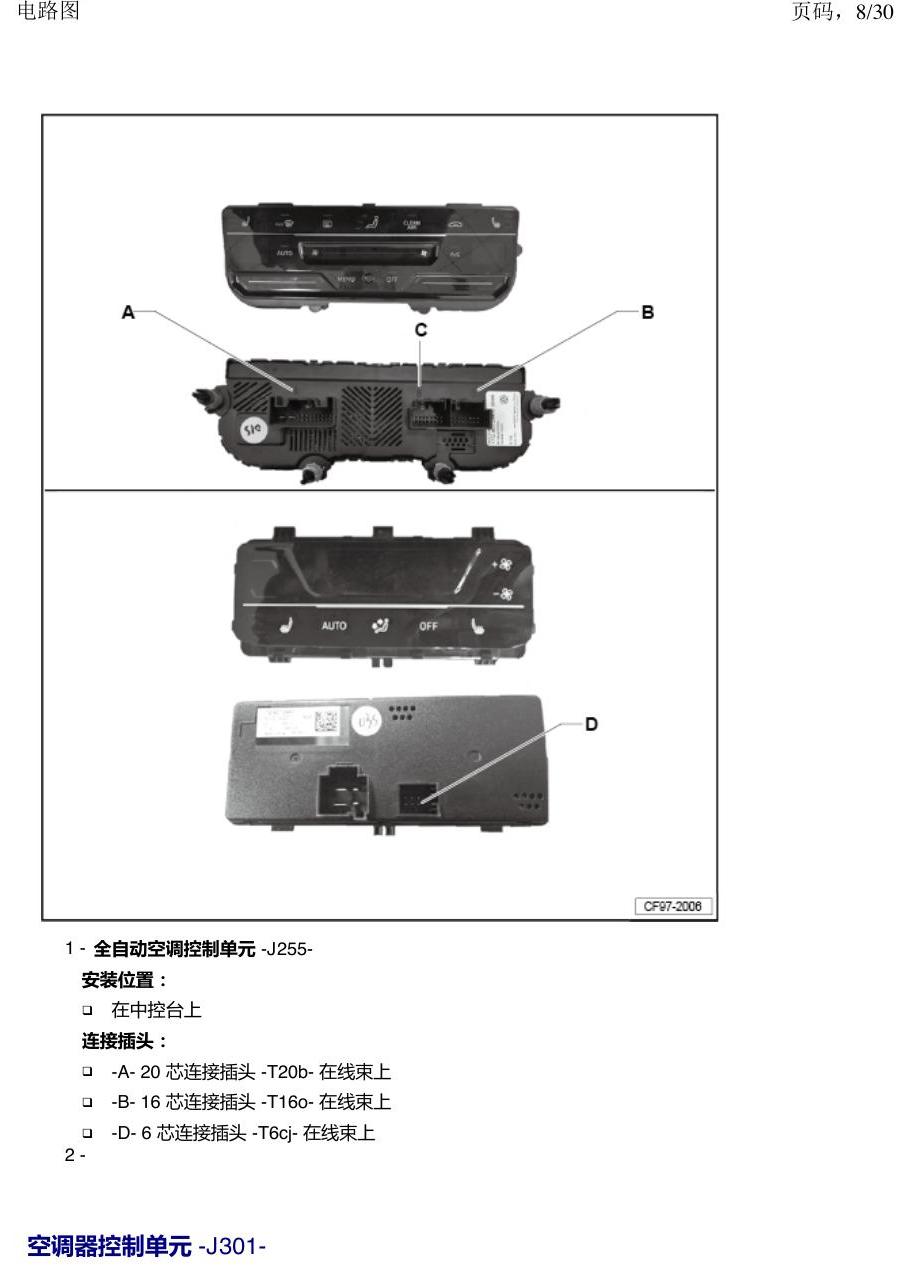

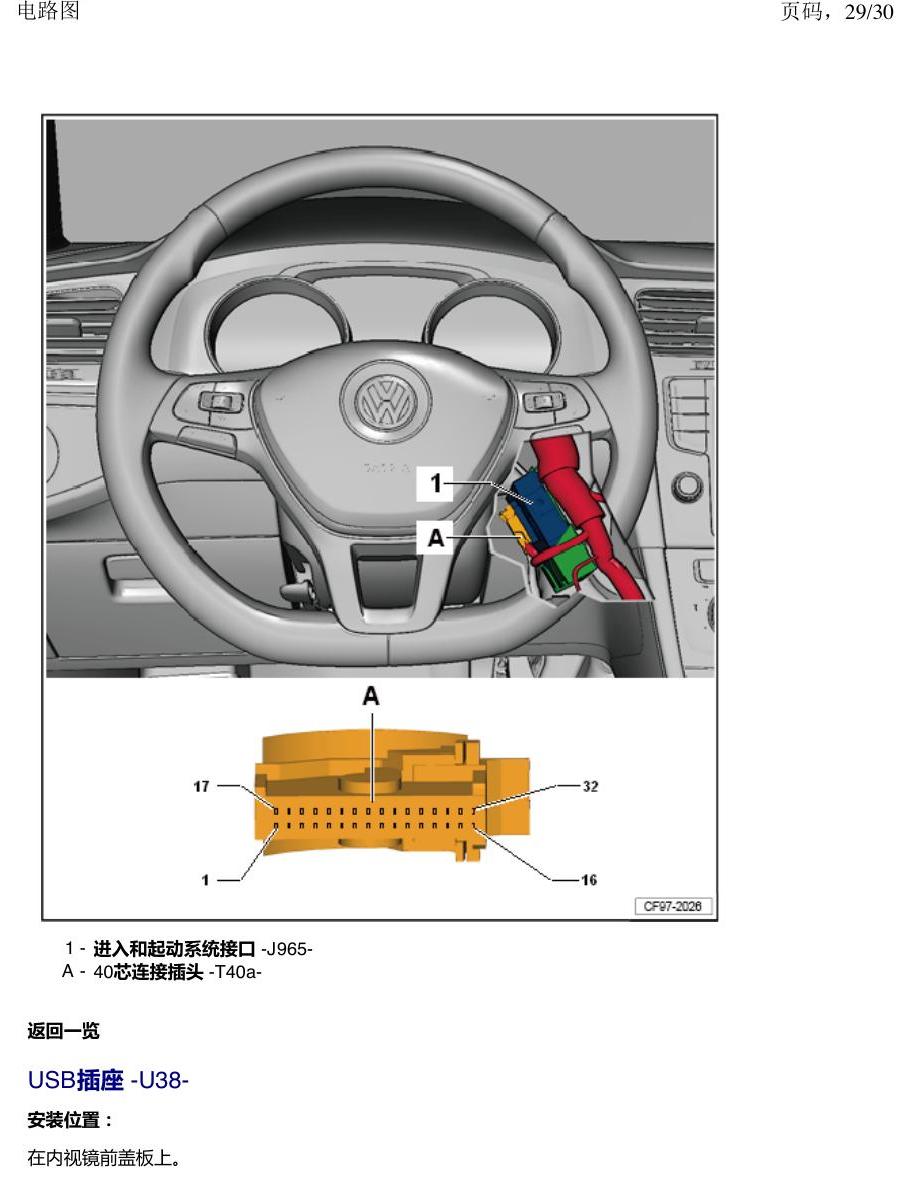

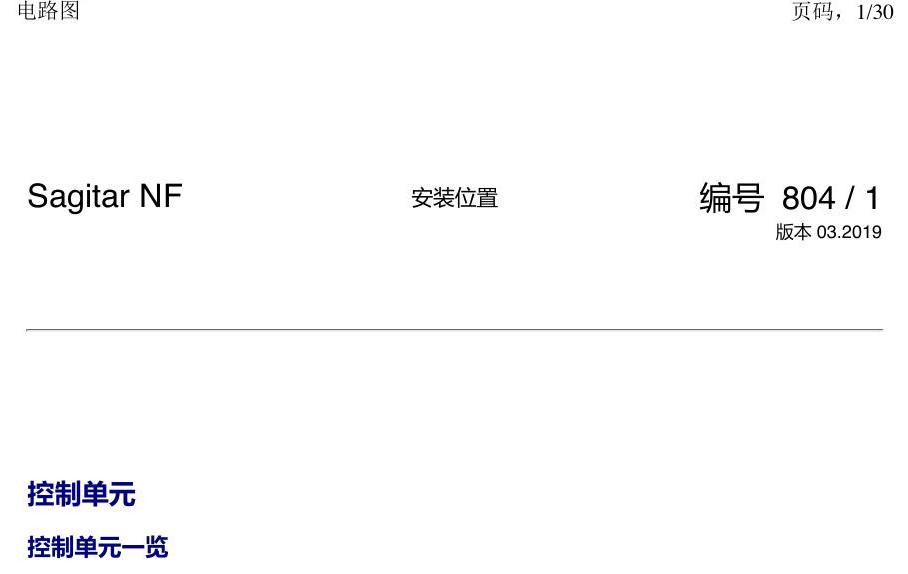

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第1页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第2页

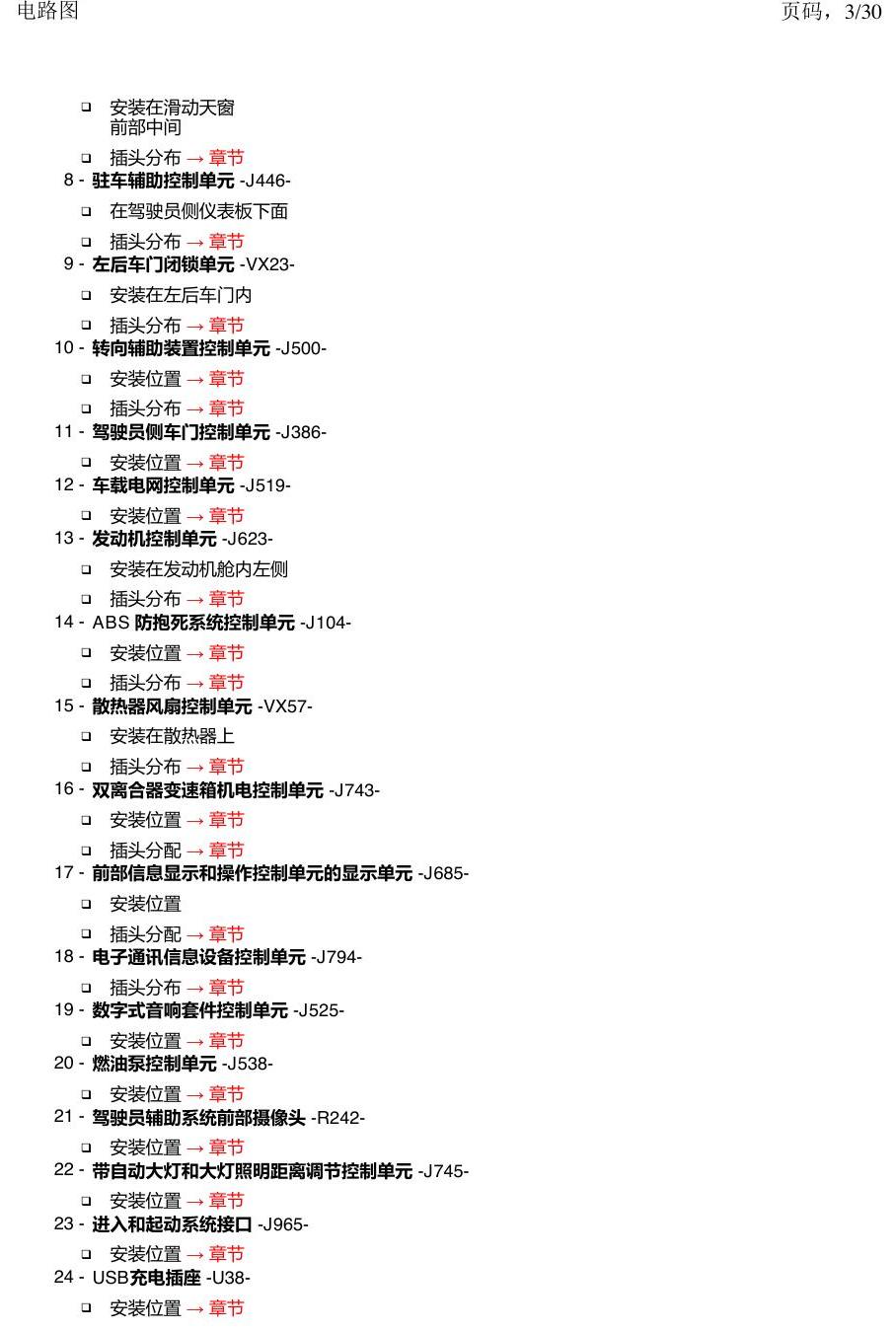

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第3页

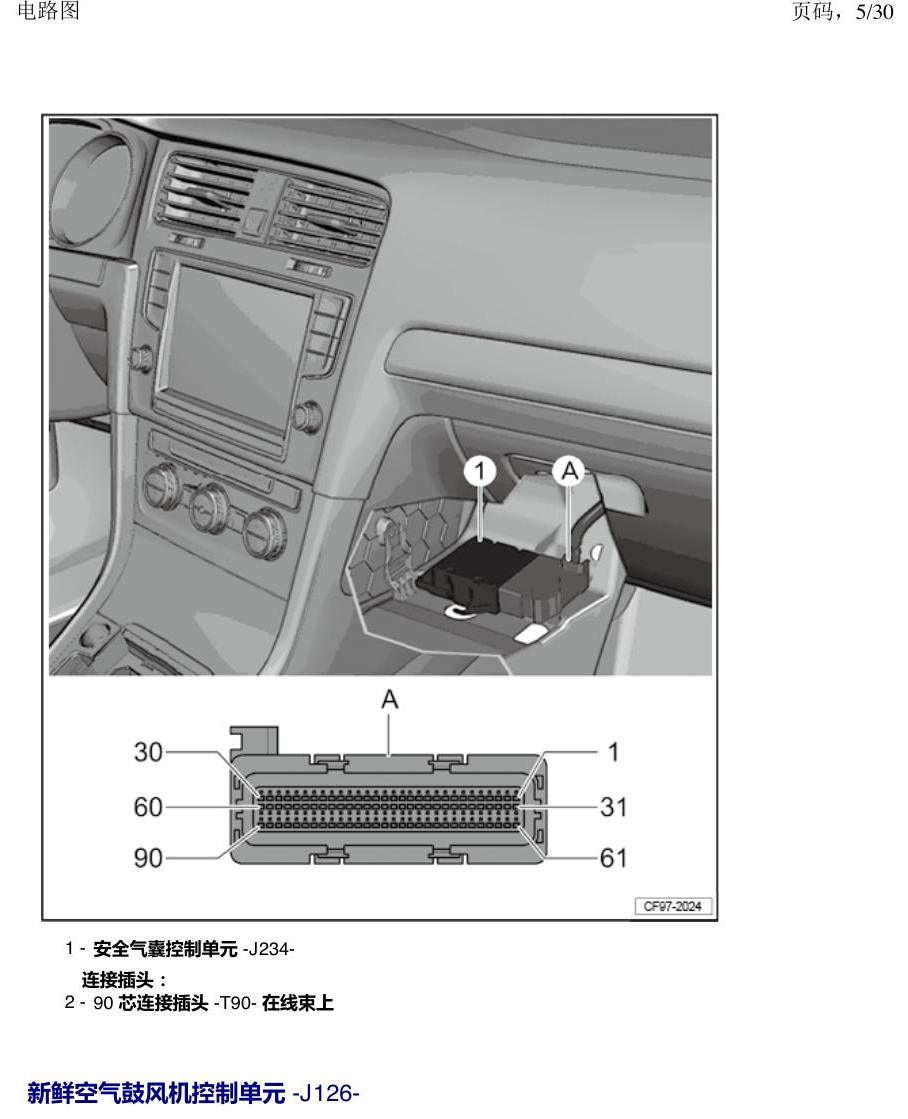

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第4页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第5页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第6页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第7页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第8页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第9页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第10页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第11页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第12页

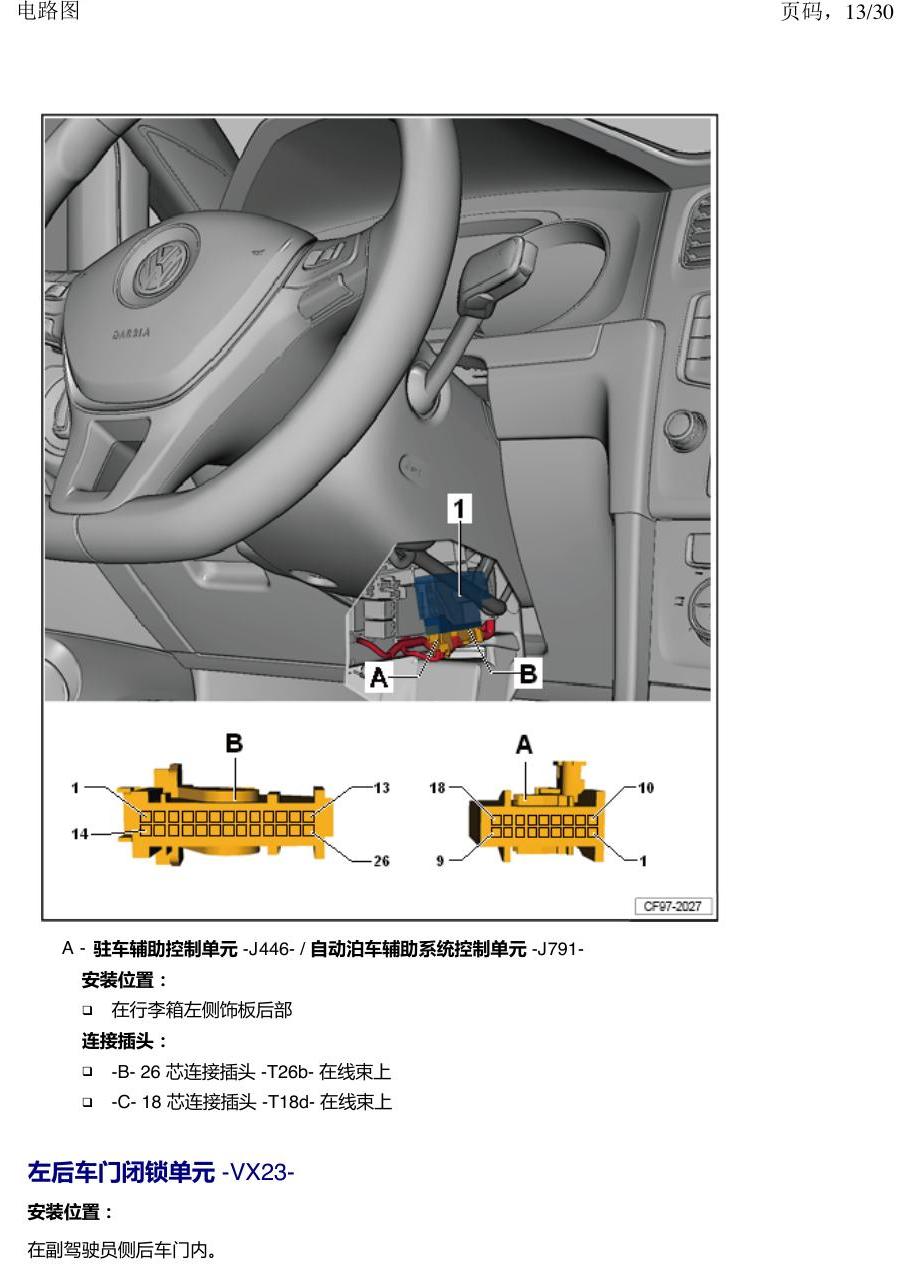

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第13页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第14页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第15页

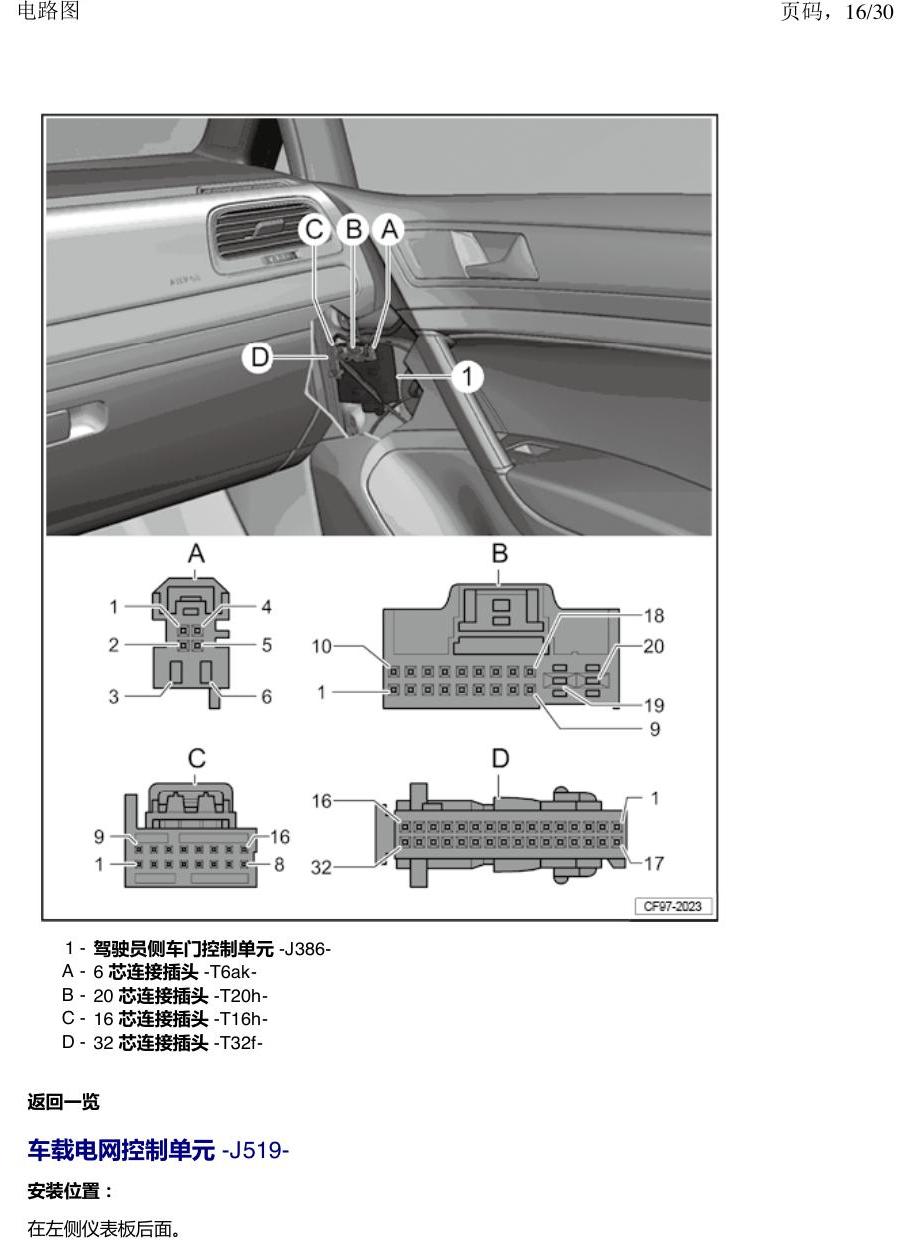

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第16页

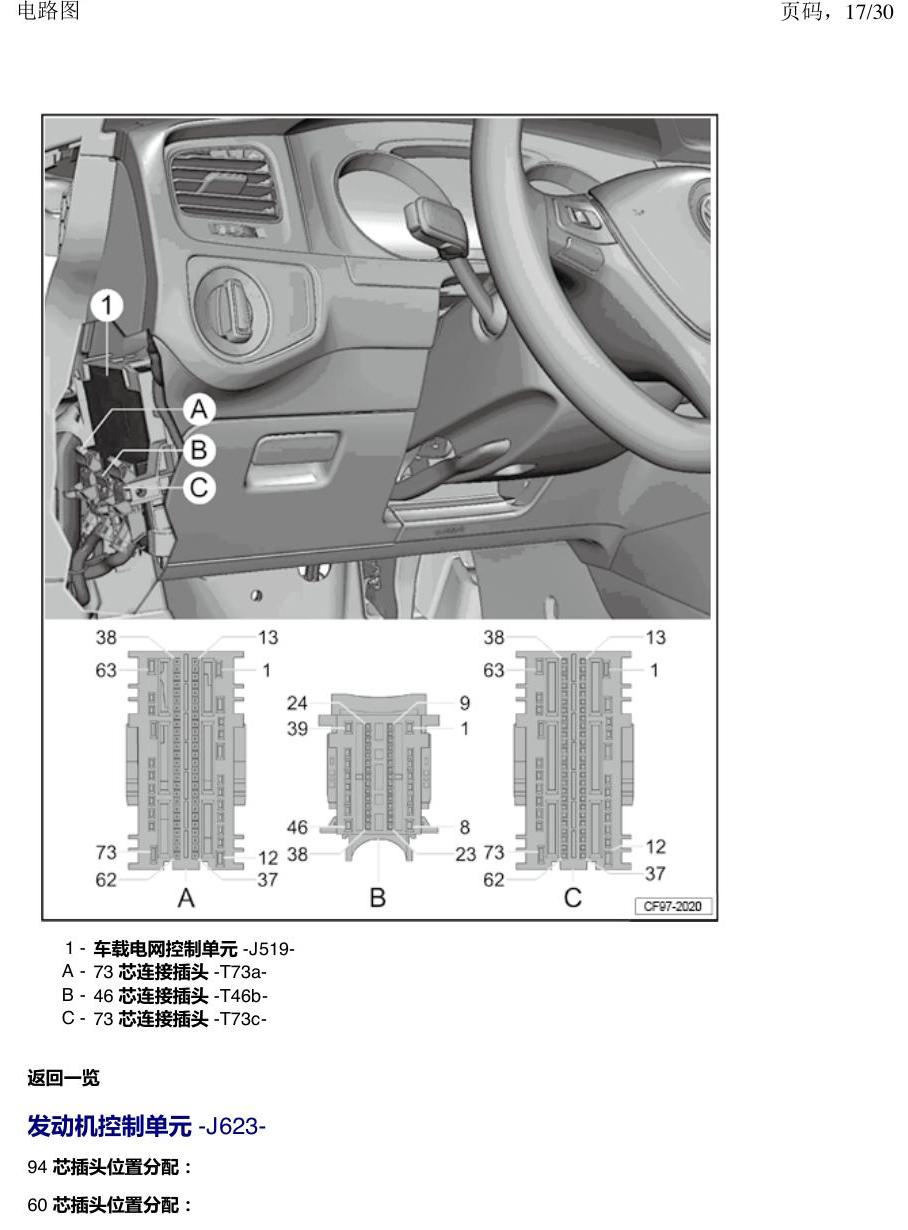

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第17页

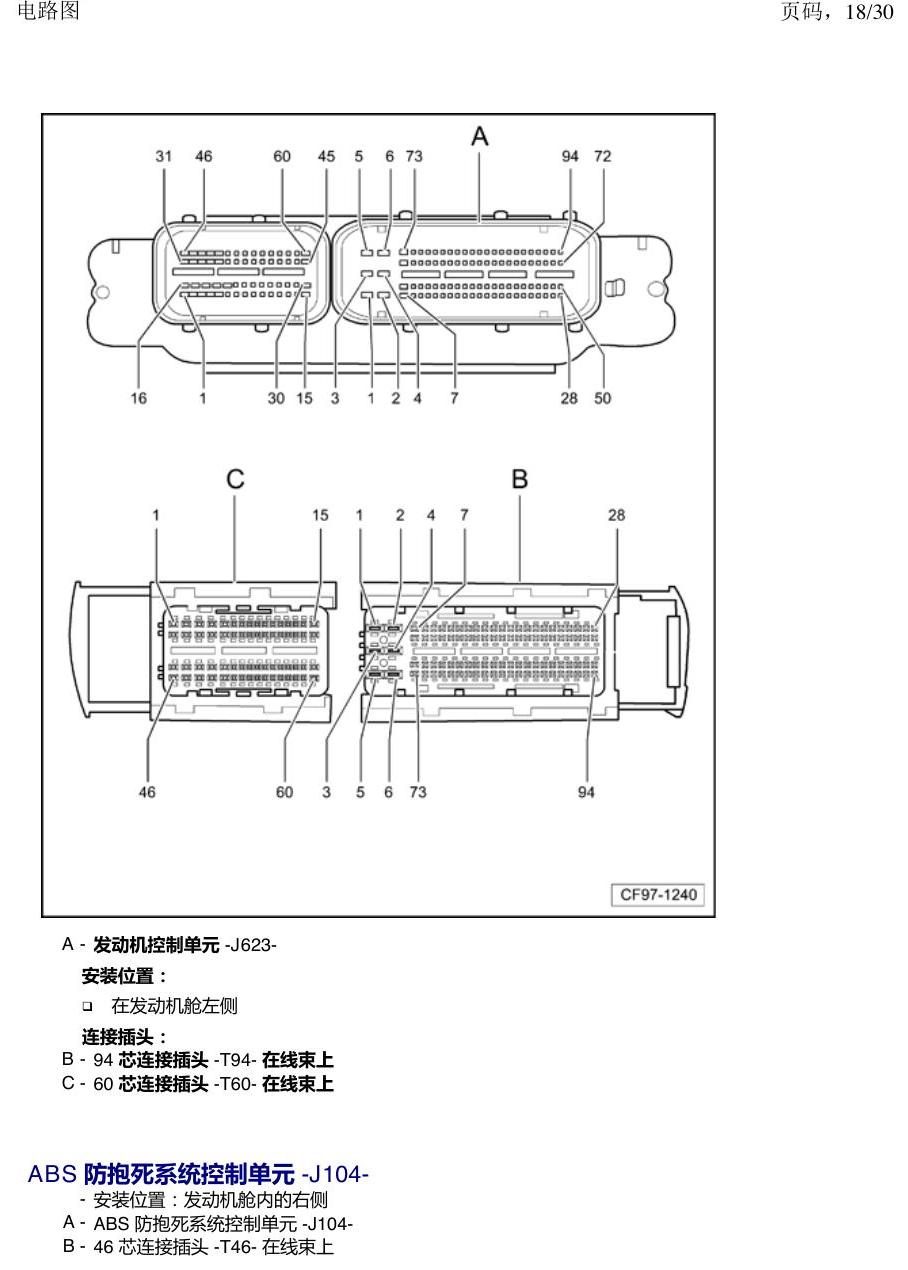

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第18页

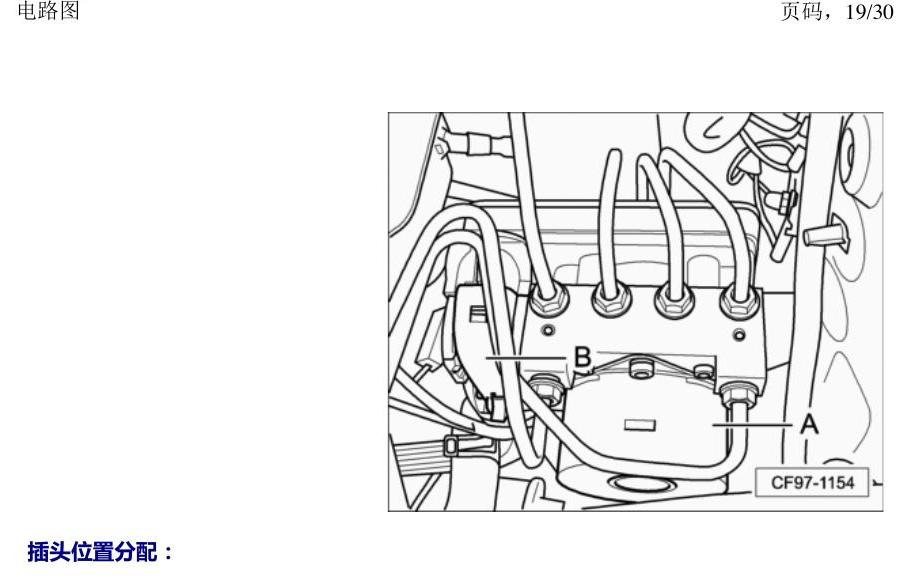

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第19页

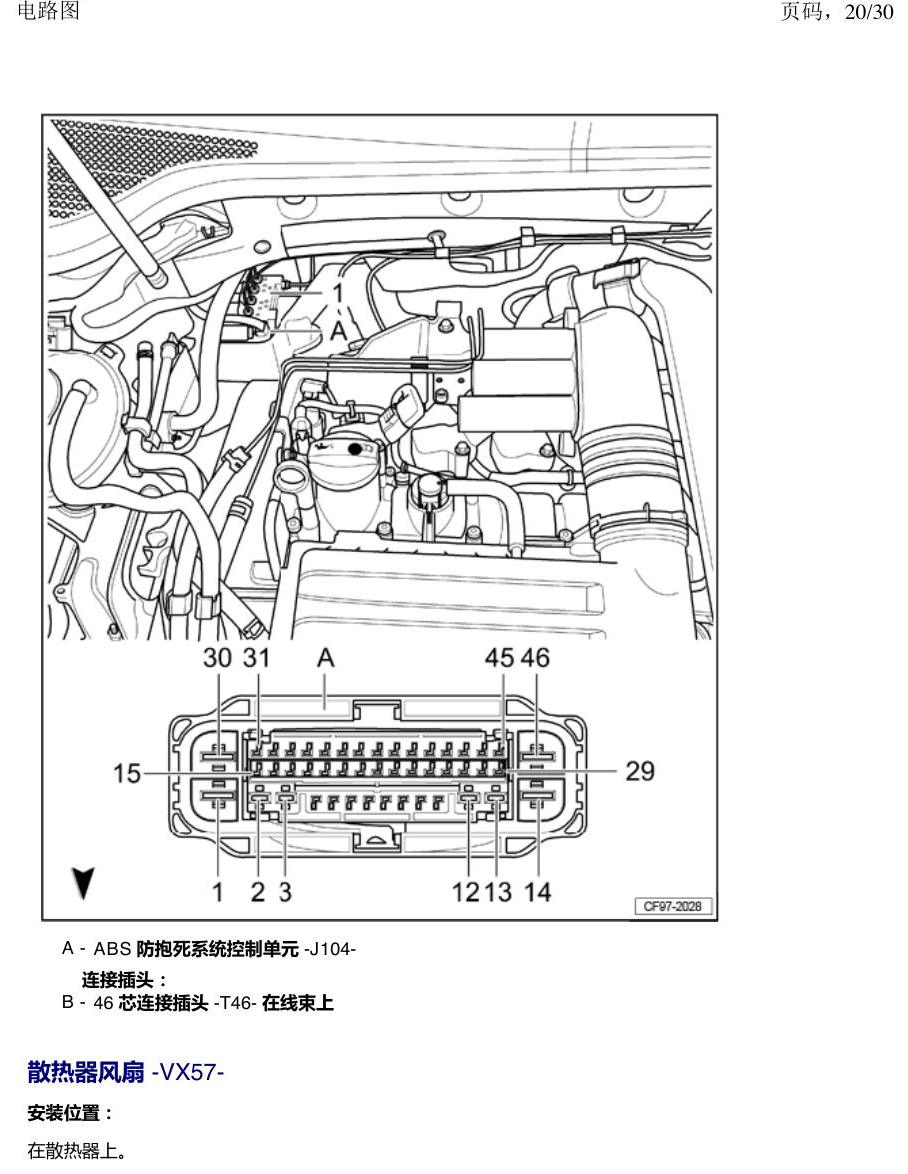

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第20页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第21页

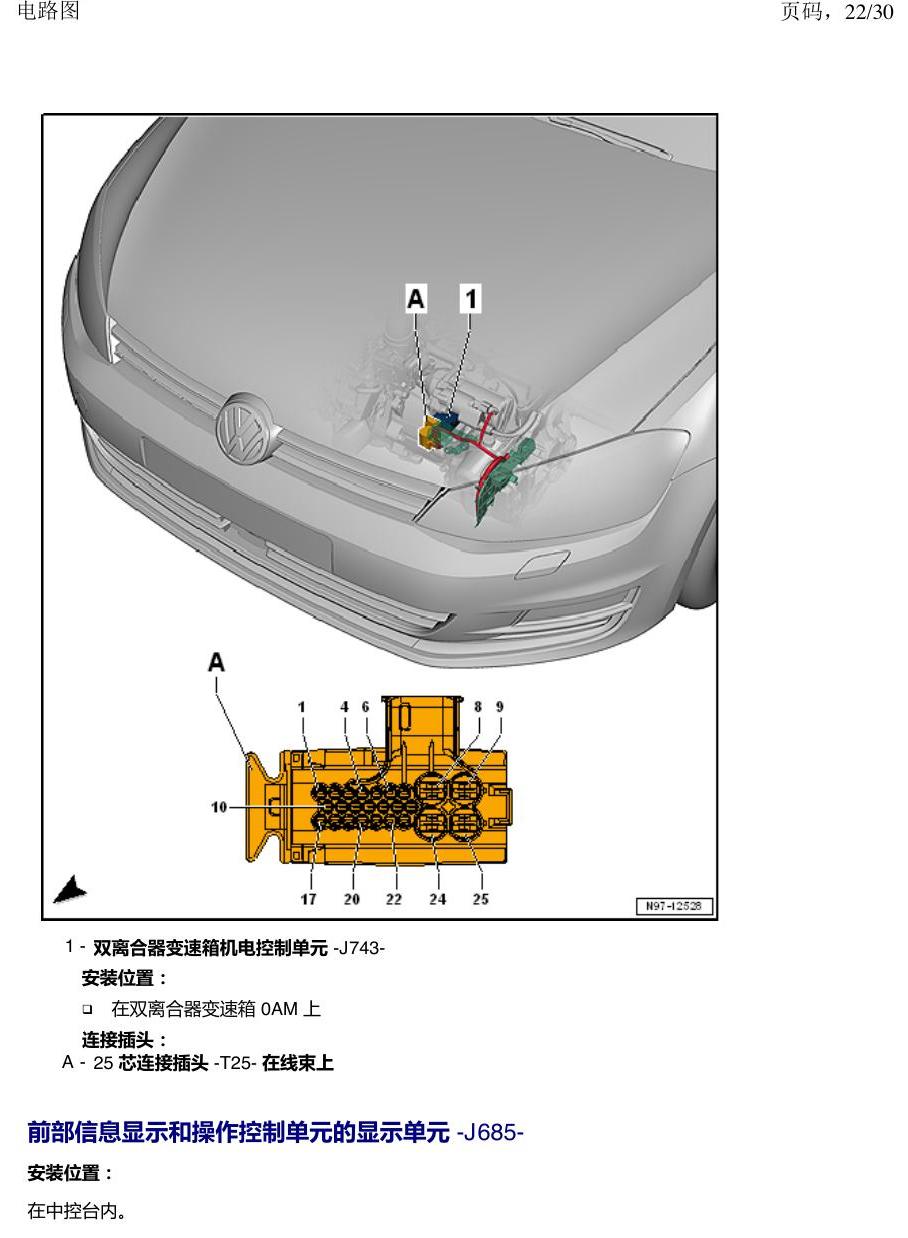

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第22页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第23页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第24页

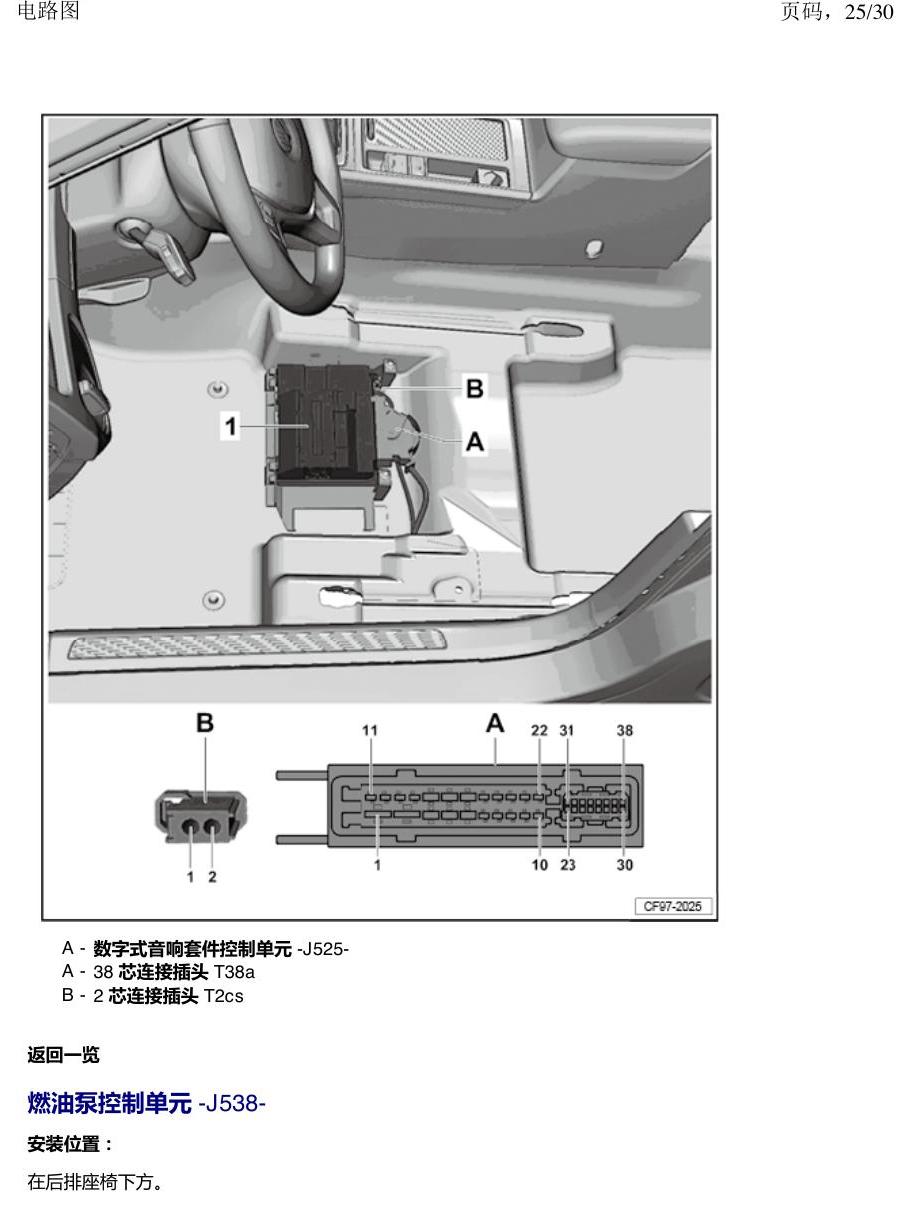

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第25页

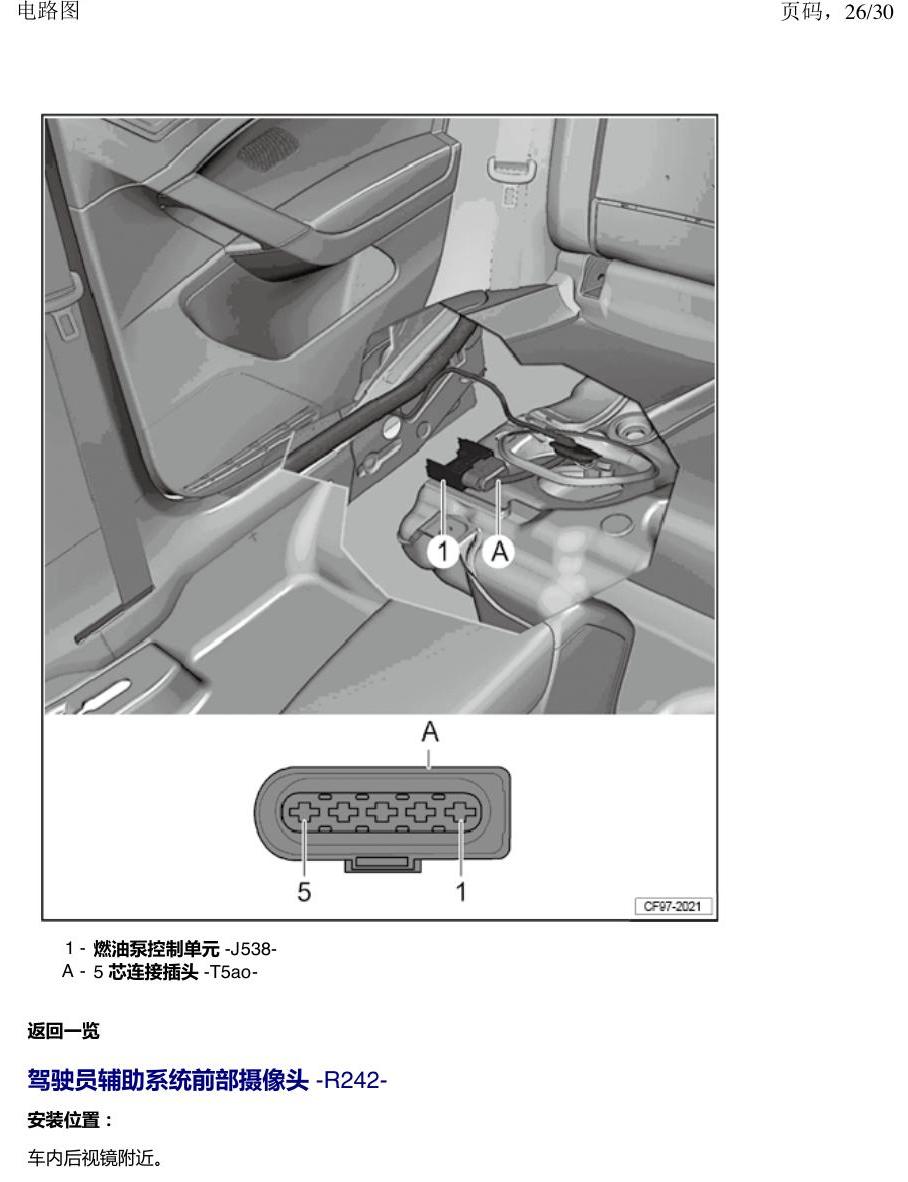

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第26页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第27页

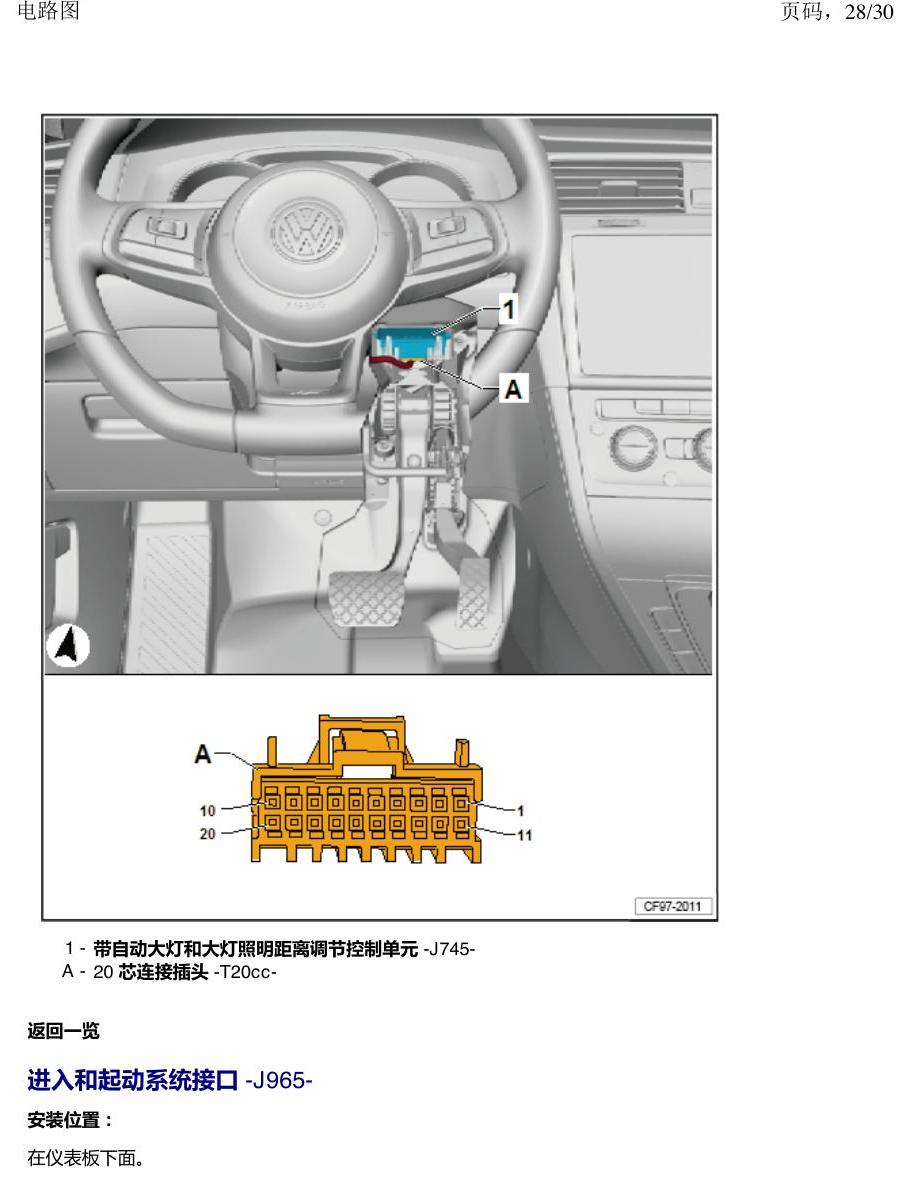

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第28页

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第29页

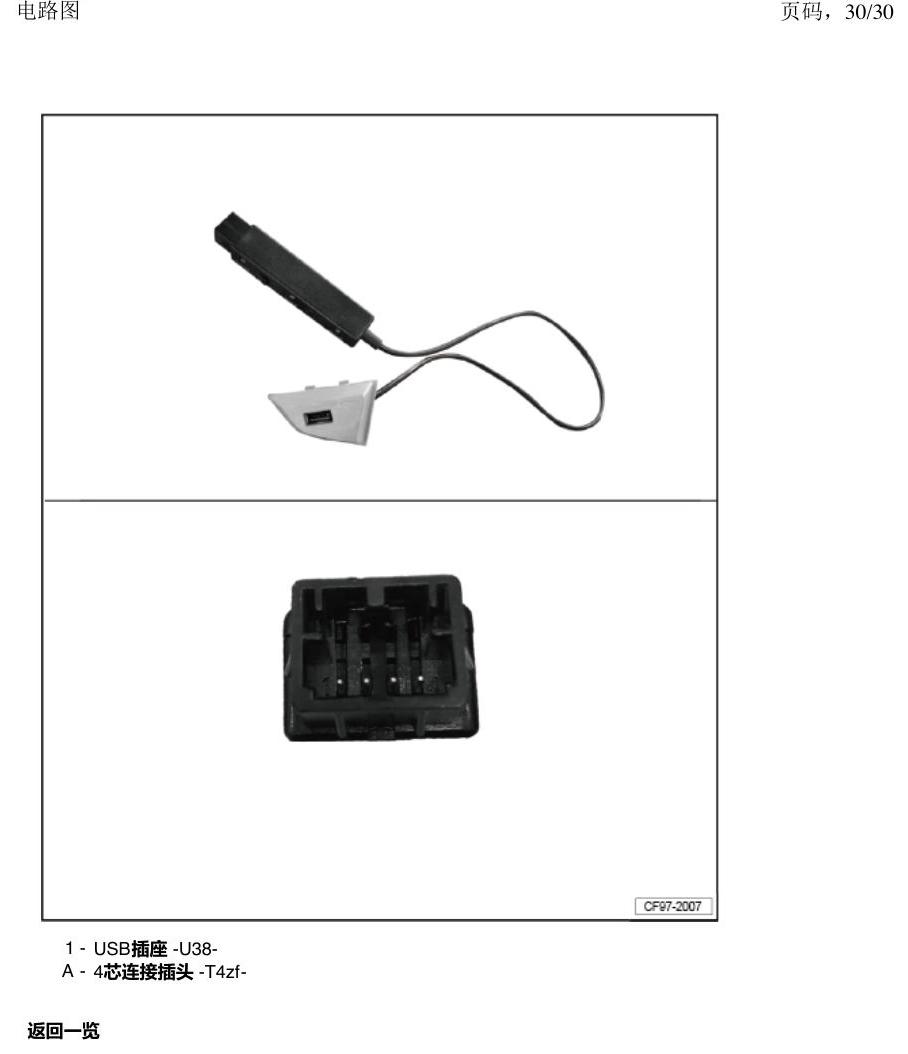

一汽大众3321 速腾 MQB 前部的控制单元电路图 — 一汽大众3321 速腾 MQB 前部的控制单元电路图原始资料第30页
