上海大众途昂汽车中部的控制单元电路图

2024年10月25日 07:20:00肖师傅

肖师傅

管理员, Keymaster

11877
文章

1
粉丝

电路速查评论59阅读模式

摘要上海大众途昂汽车中部的控制单元电路图资料。

上海大众途昂汽车中部的控制单元电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 99 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

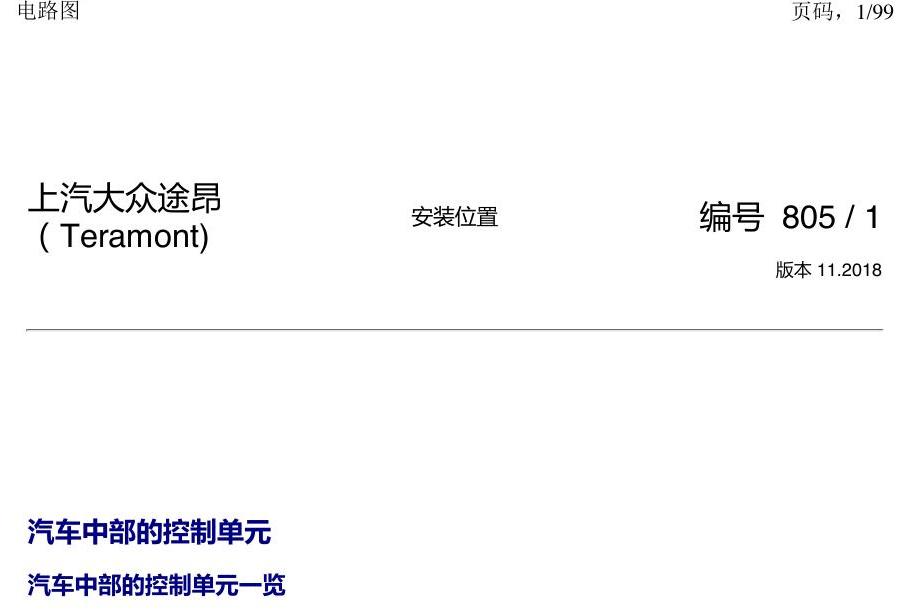

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第1页

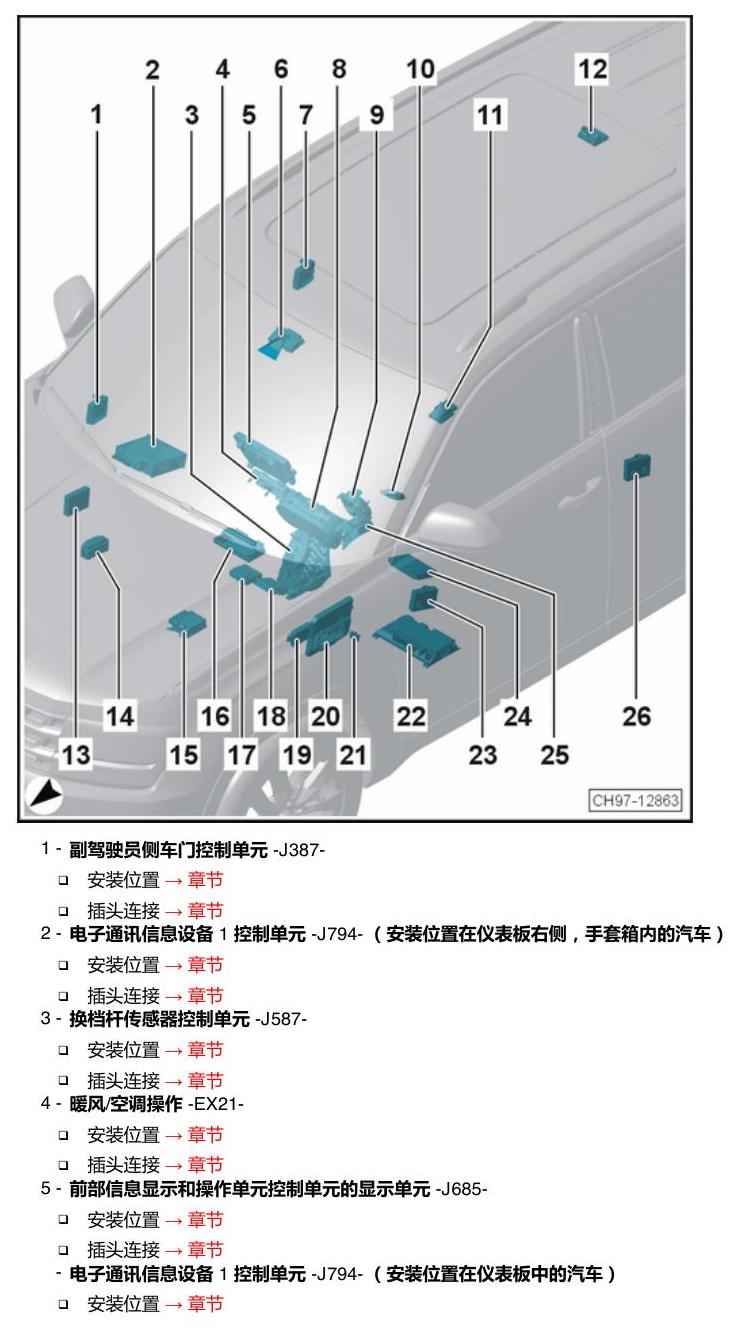

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第2页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第3页

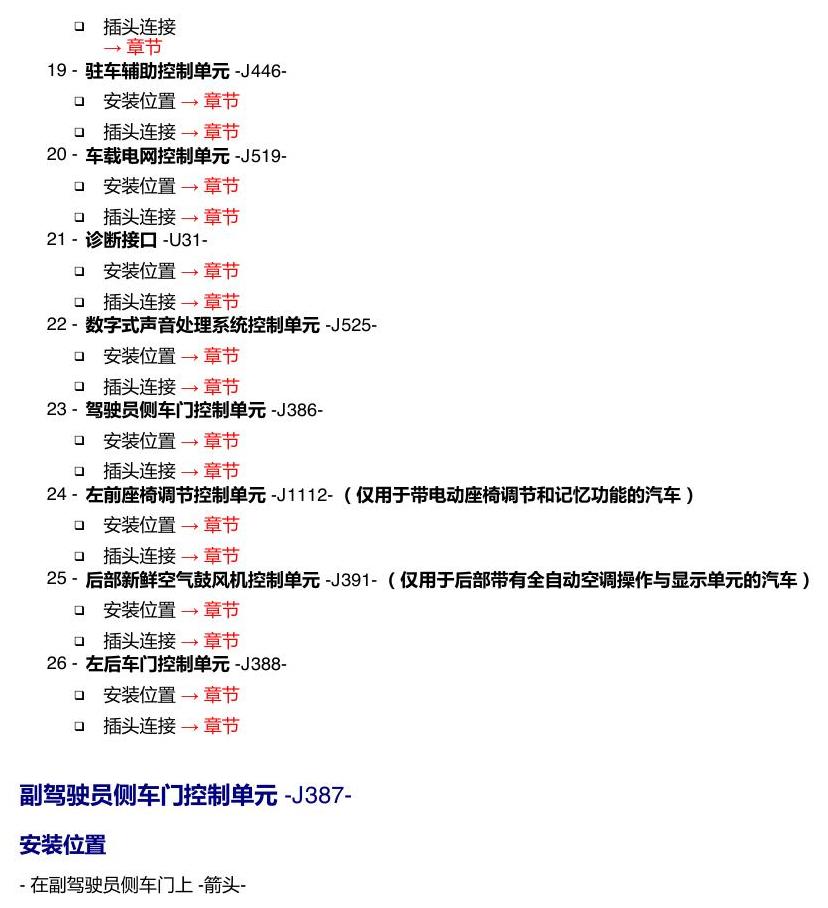

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第4页

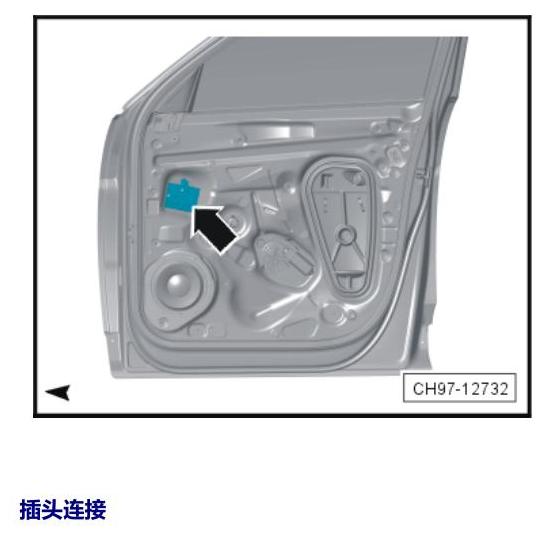

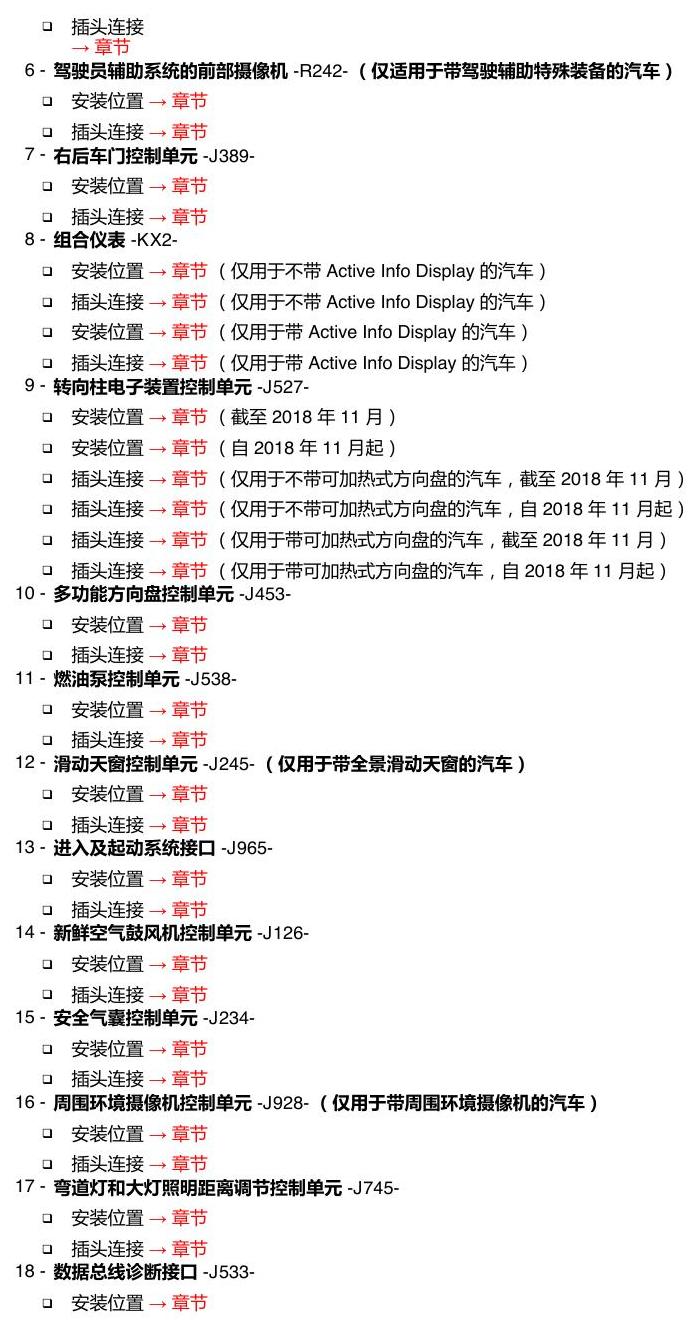

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第5页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第6页

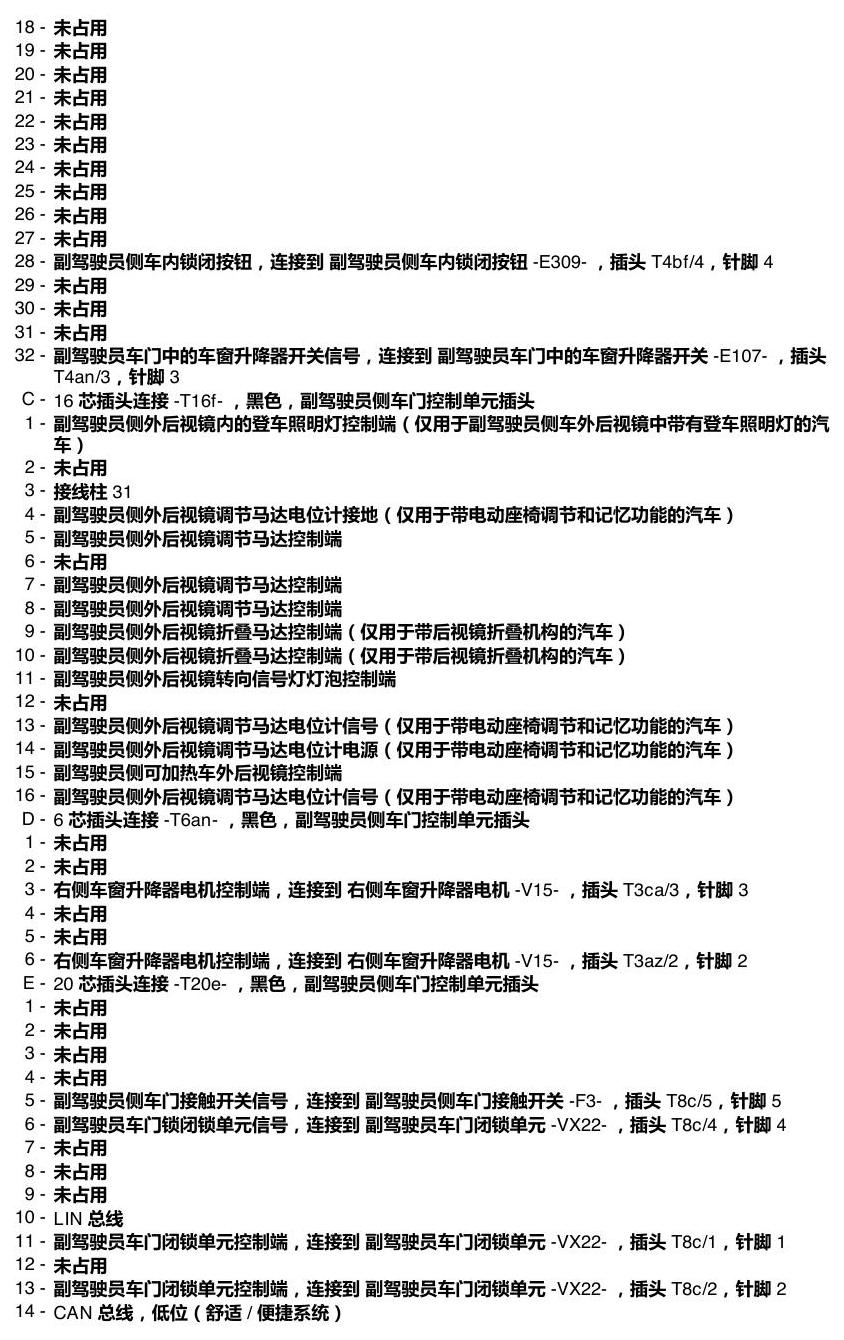

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第7页

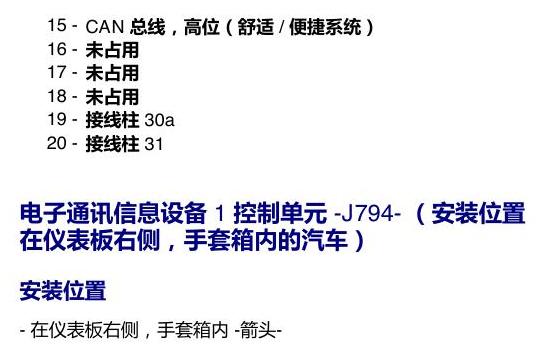

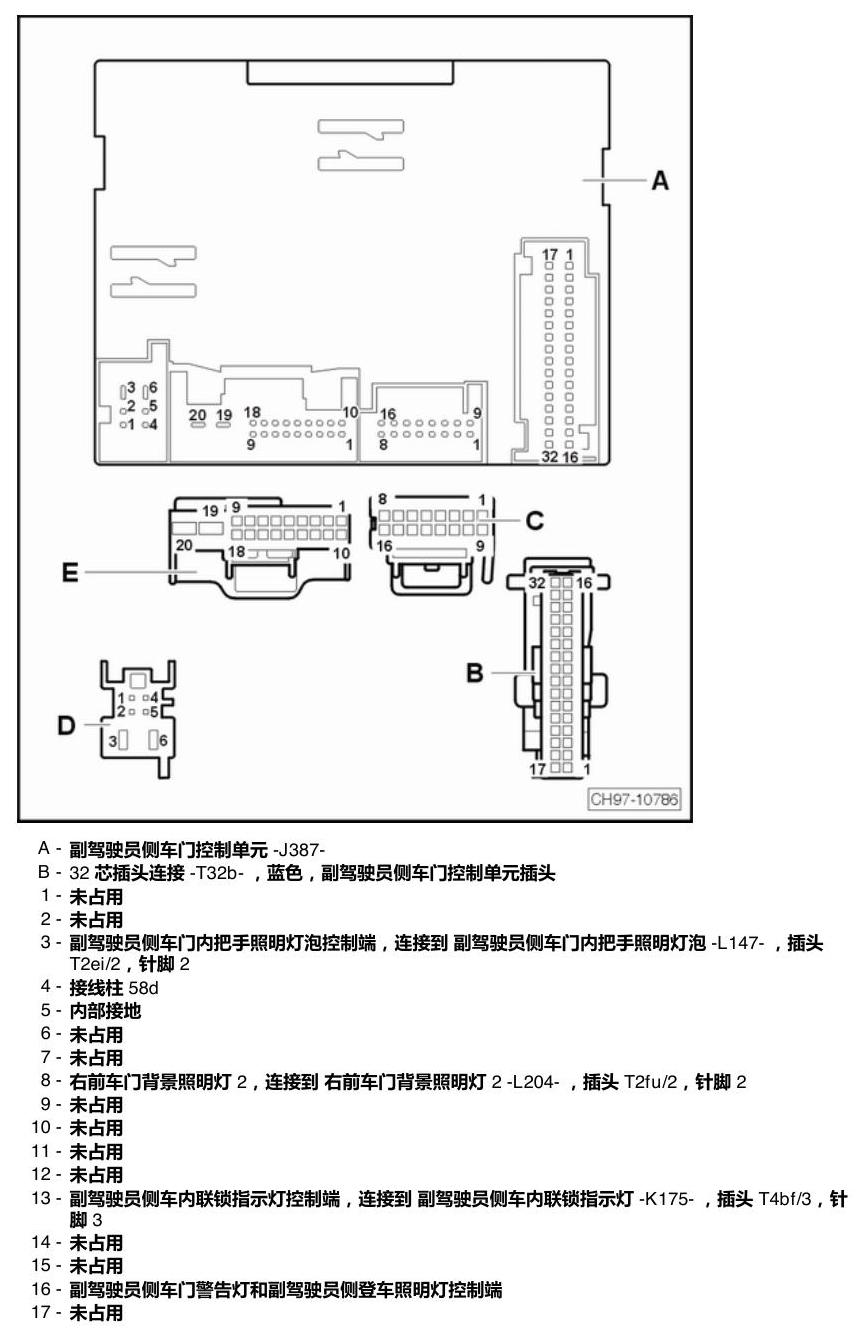

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第8页

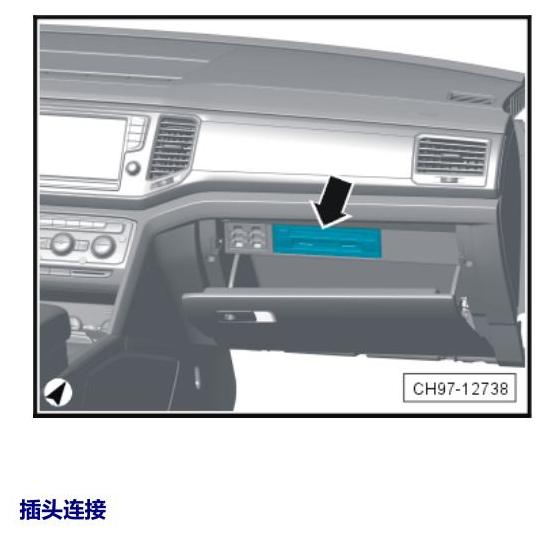

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第9页

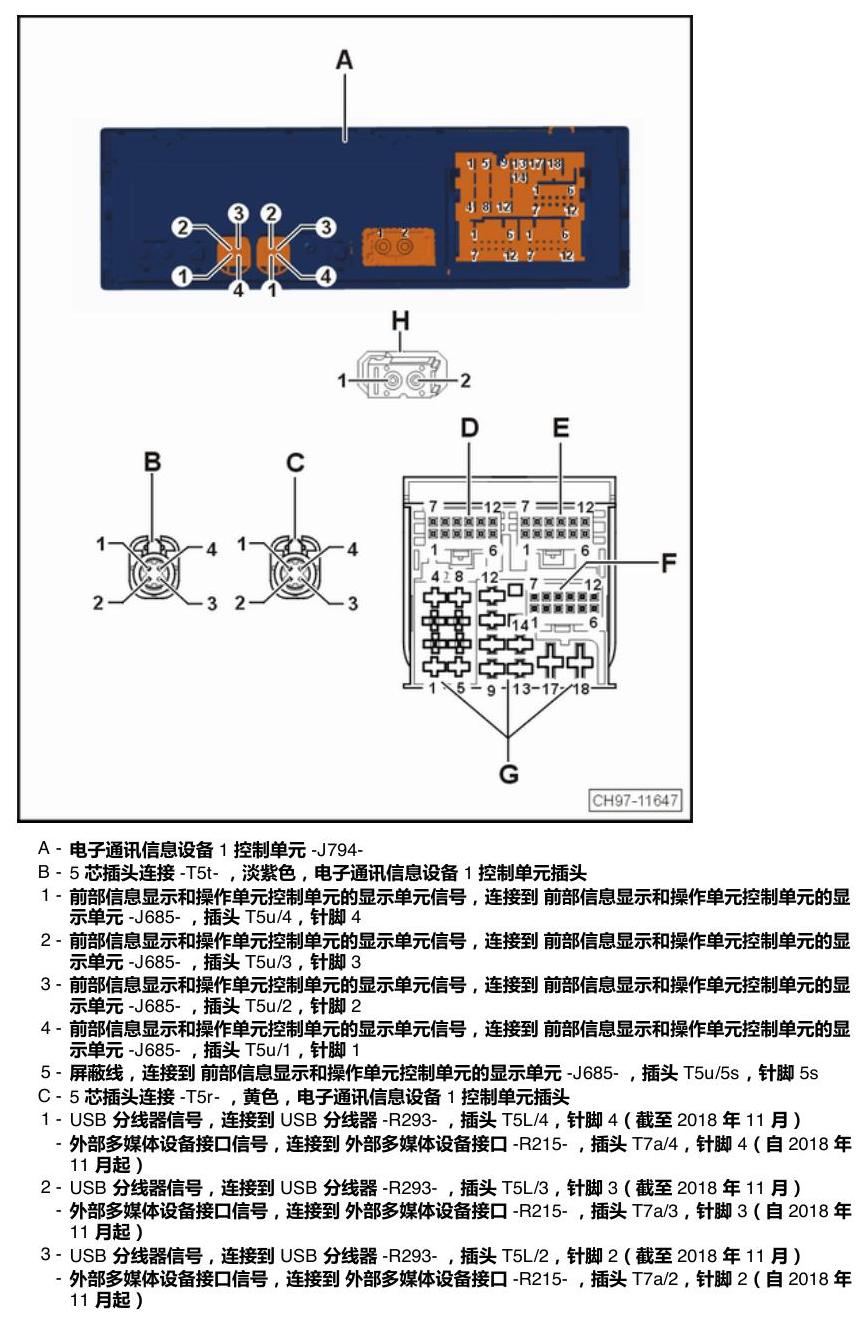

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第10页

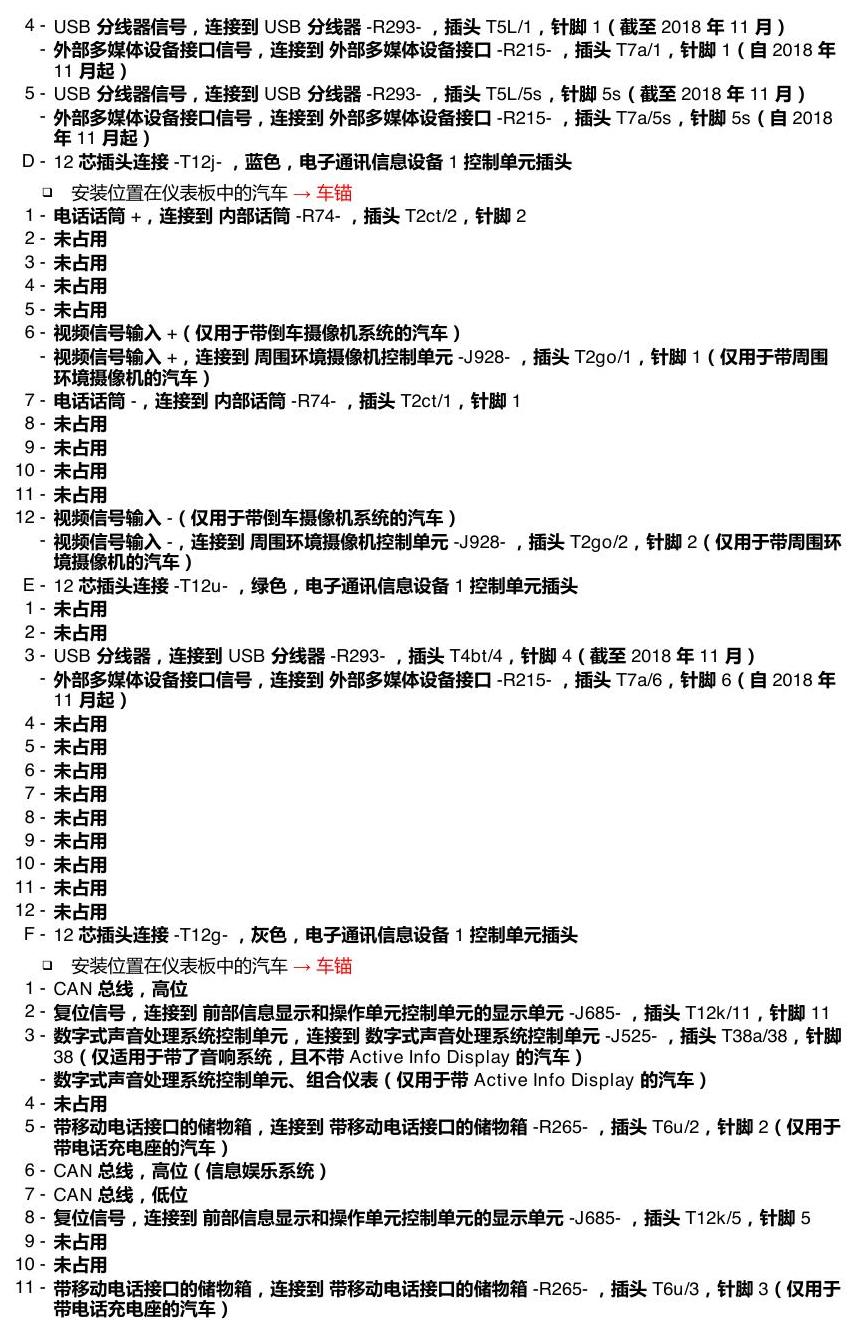

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第11页

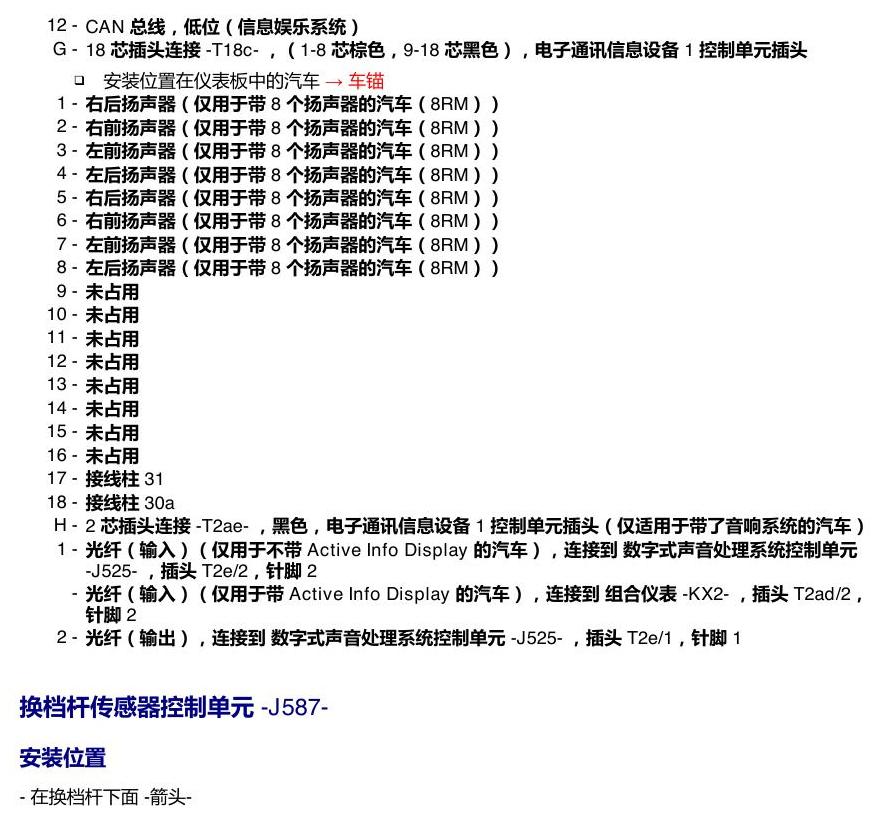

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第12页

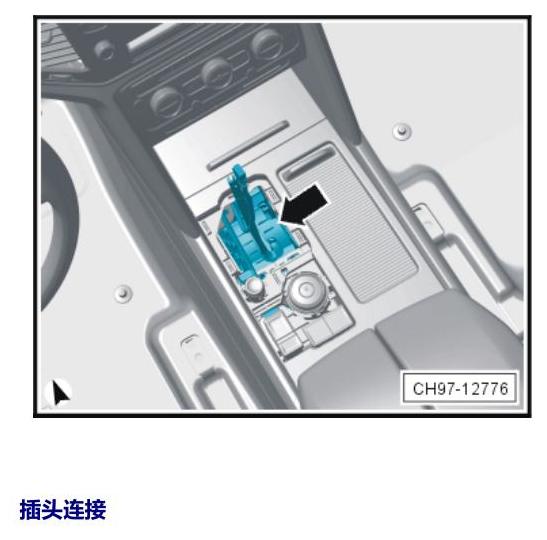

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第13页

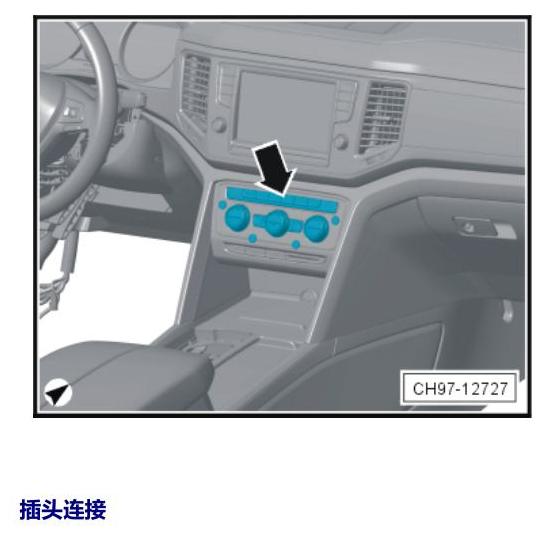

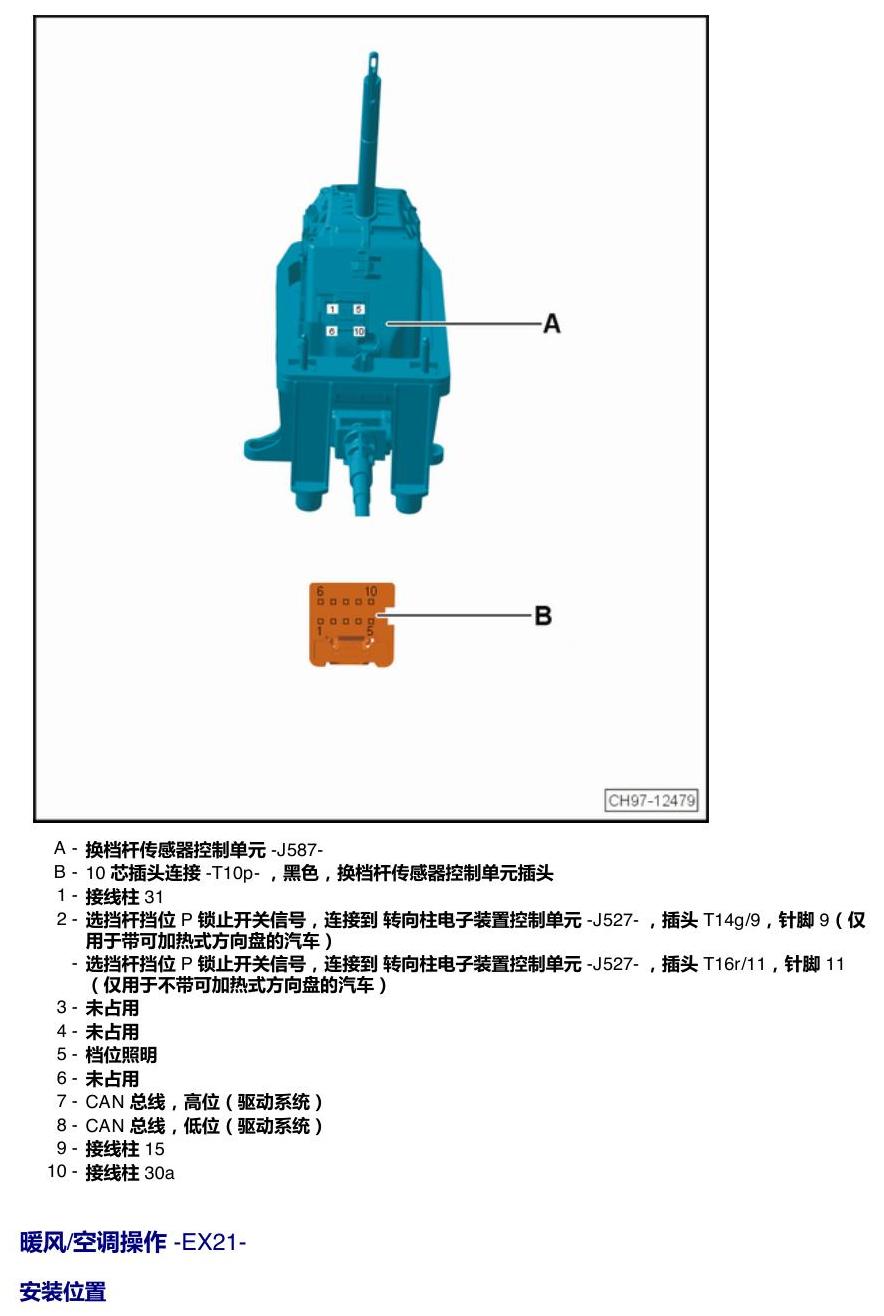

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第14页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第16页

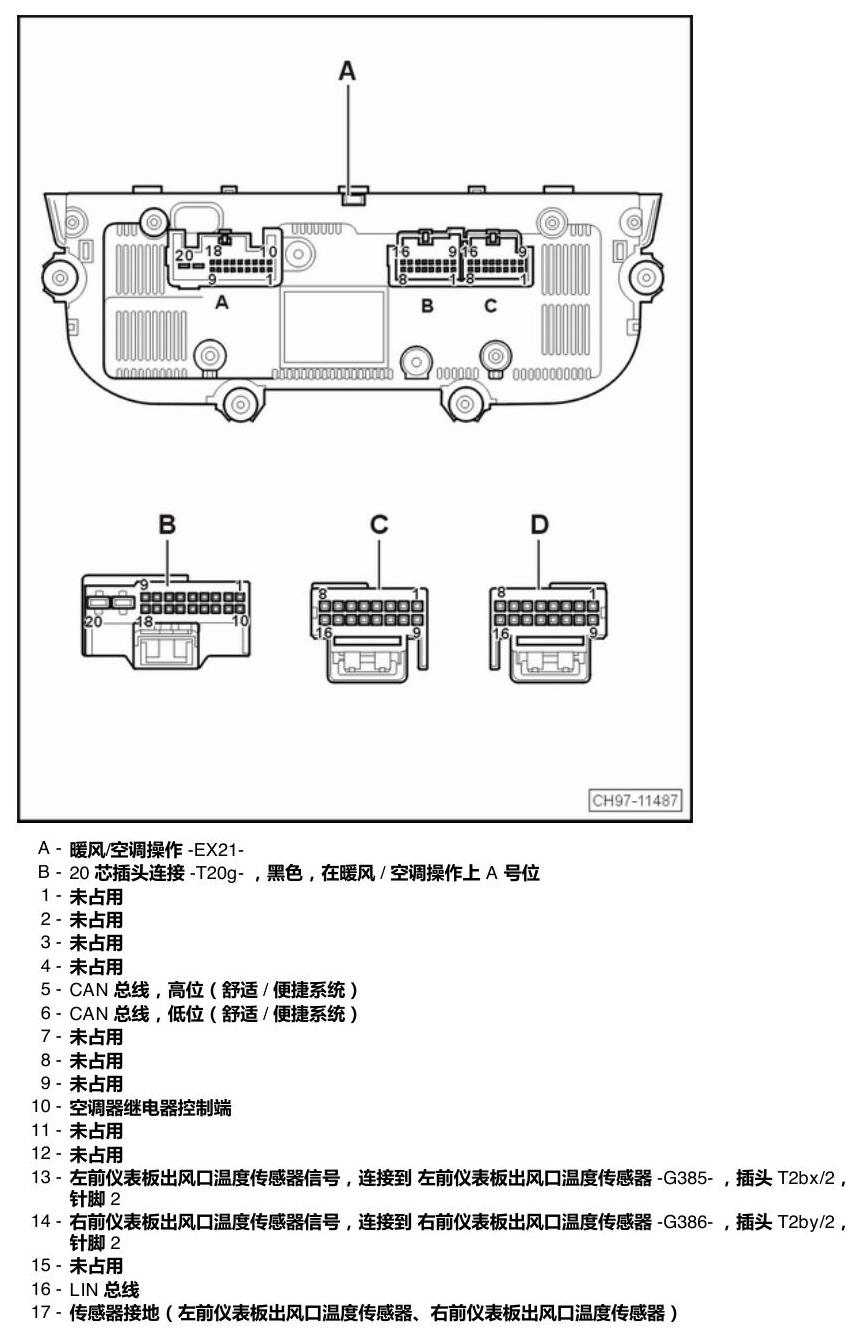

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第17页

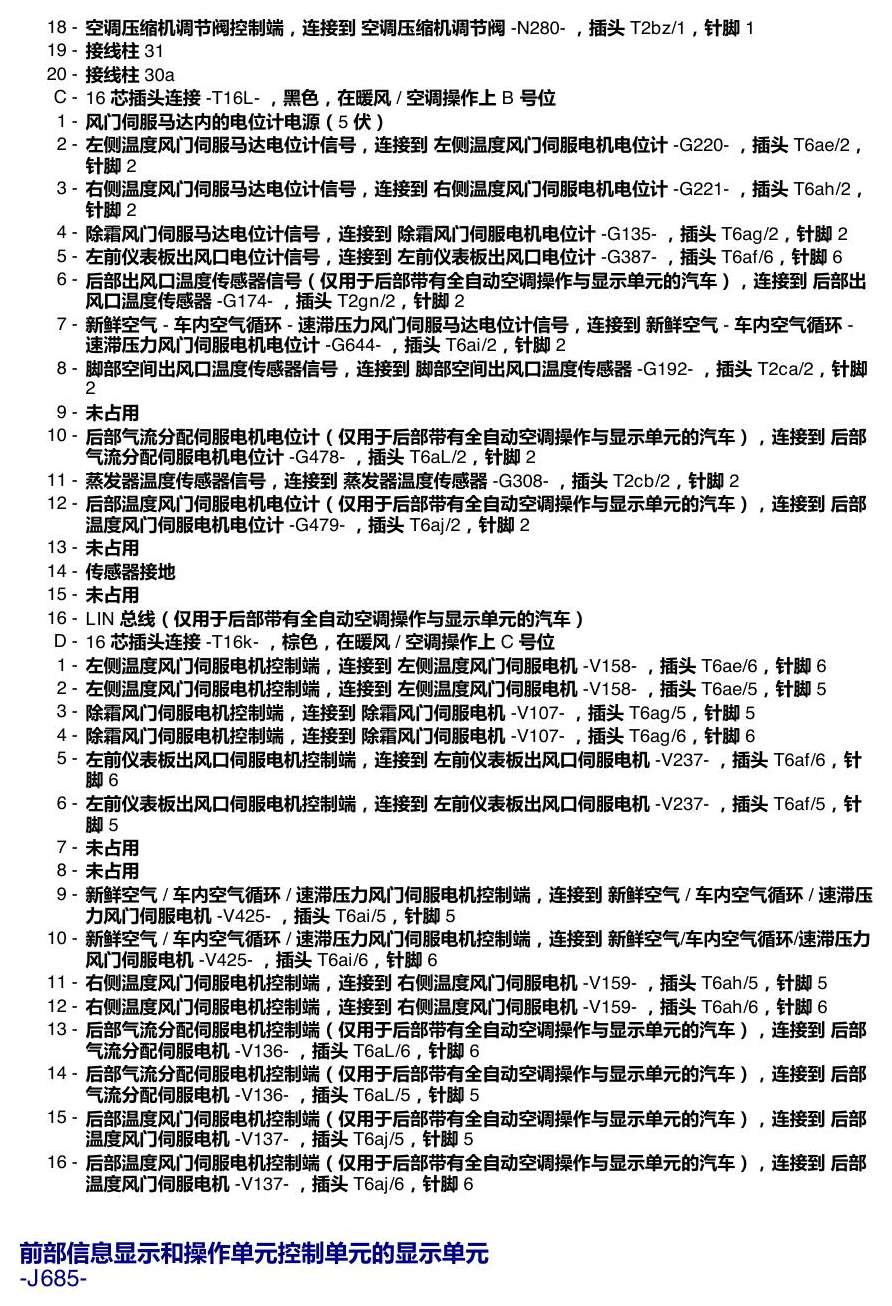

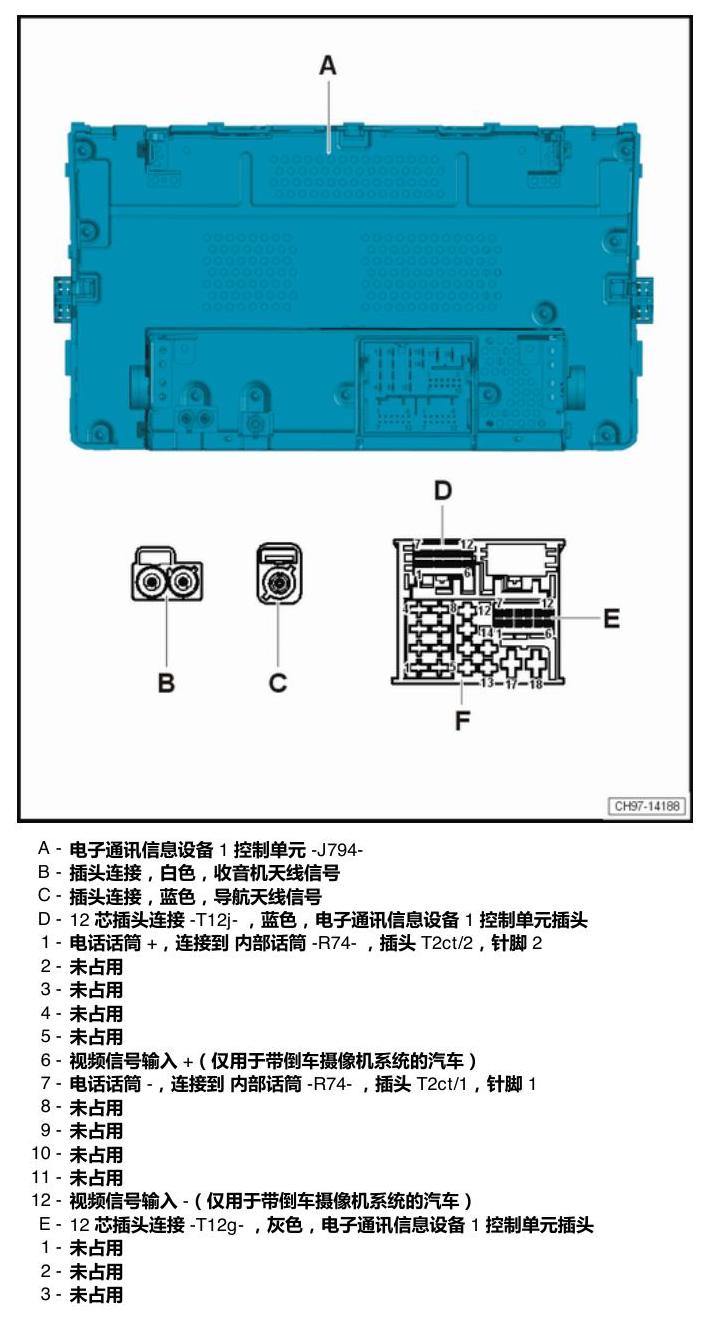

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第18页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第20页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第21页

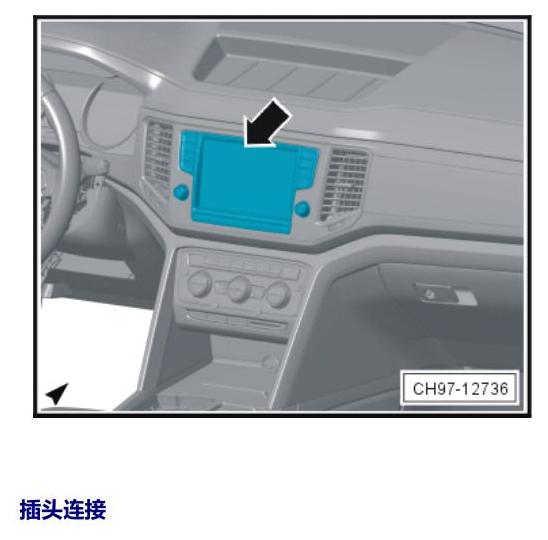

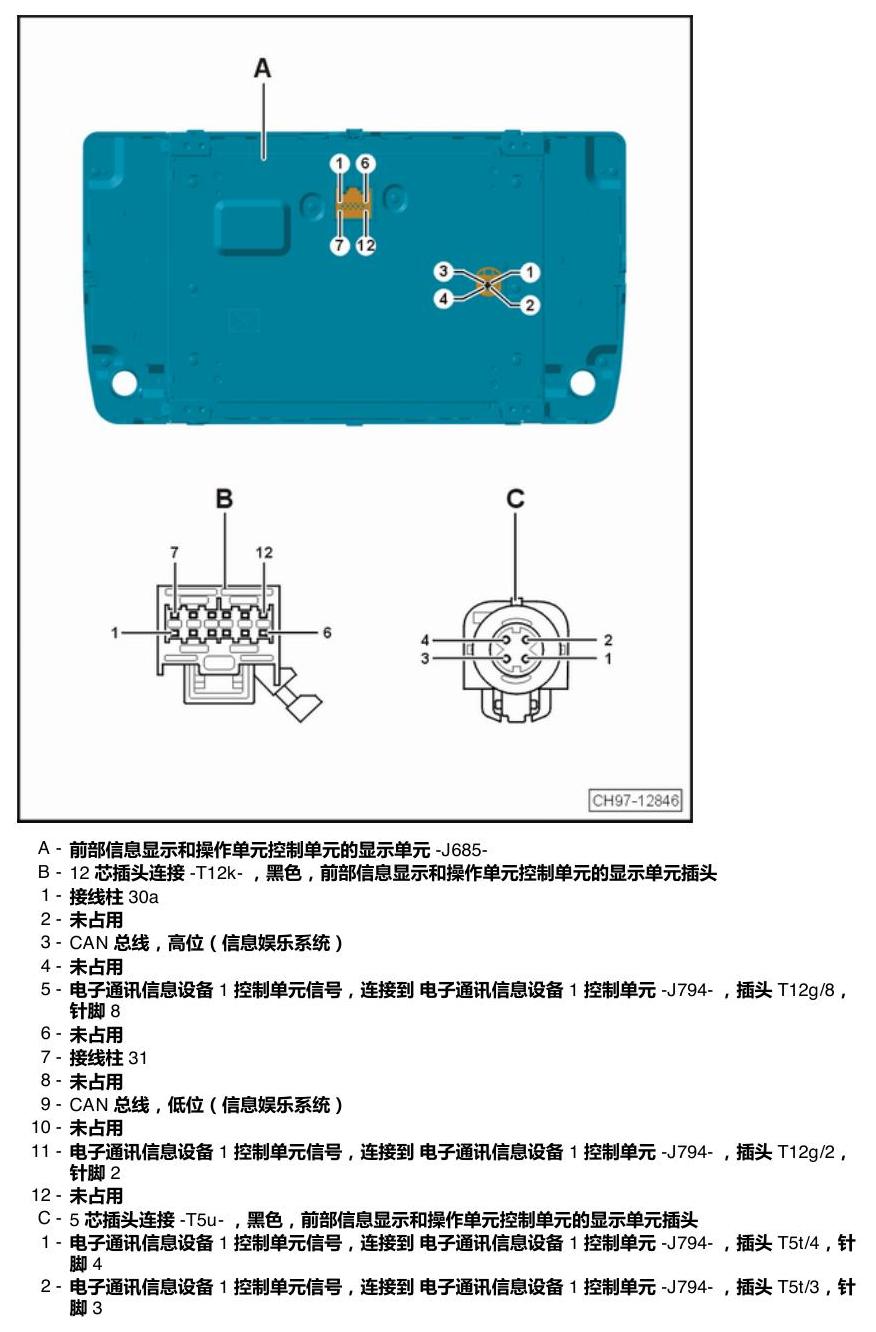

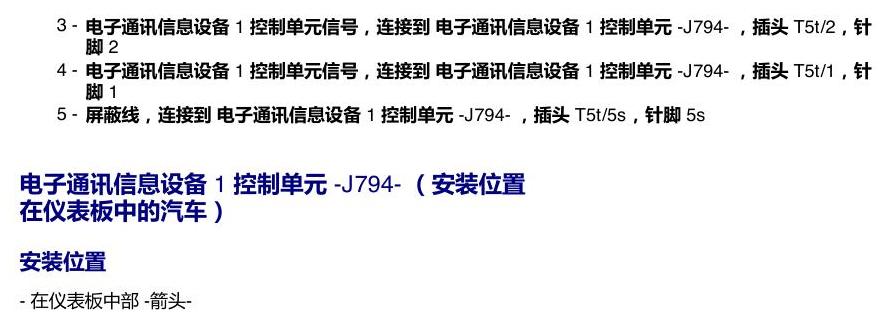

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第22页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第23页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第24页

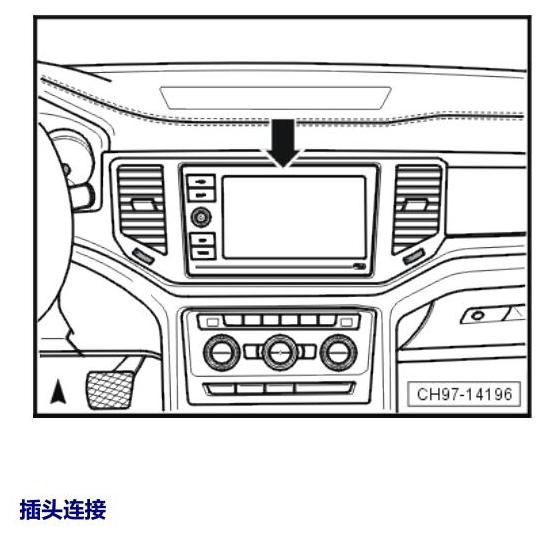

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第25页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第26页

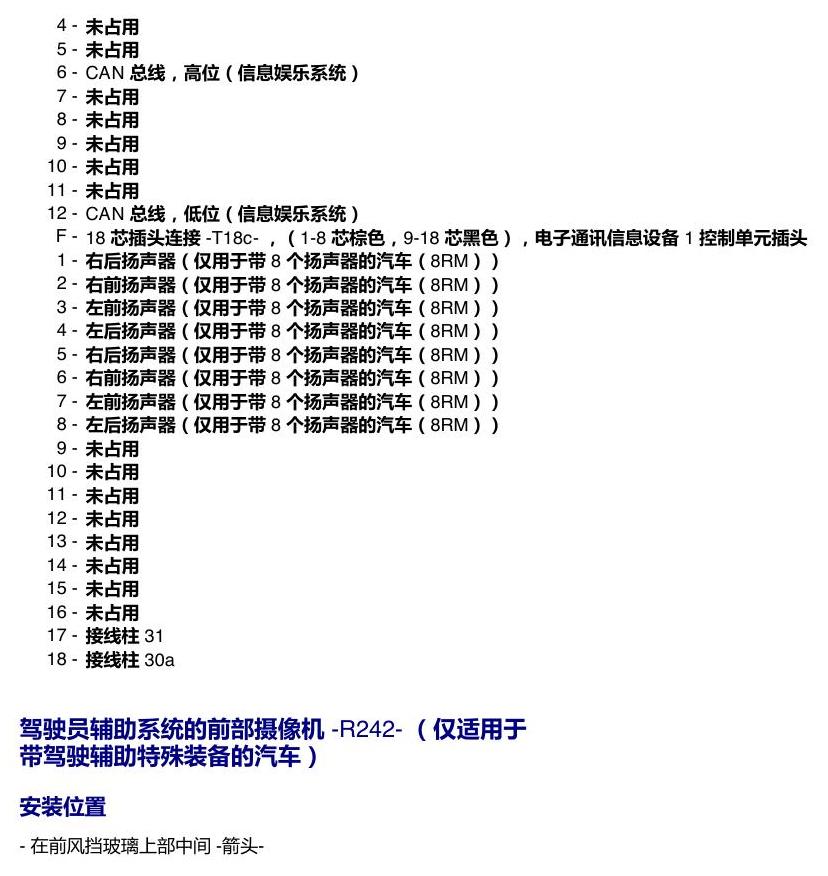

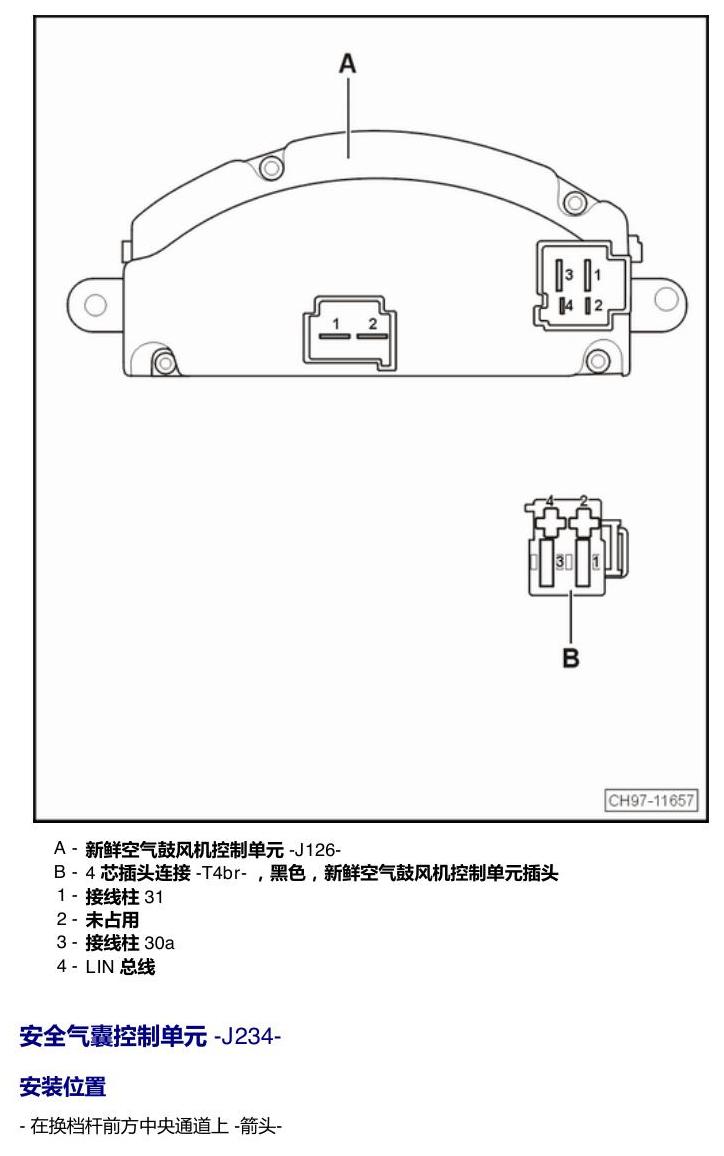

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第27页

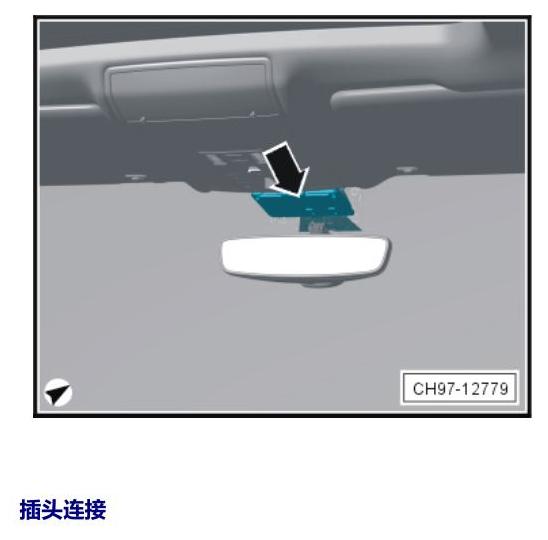

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第29页

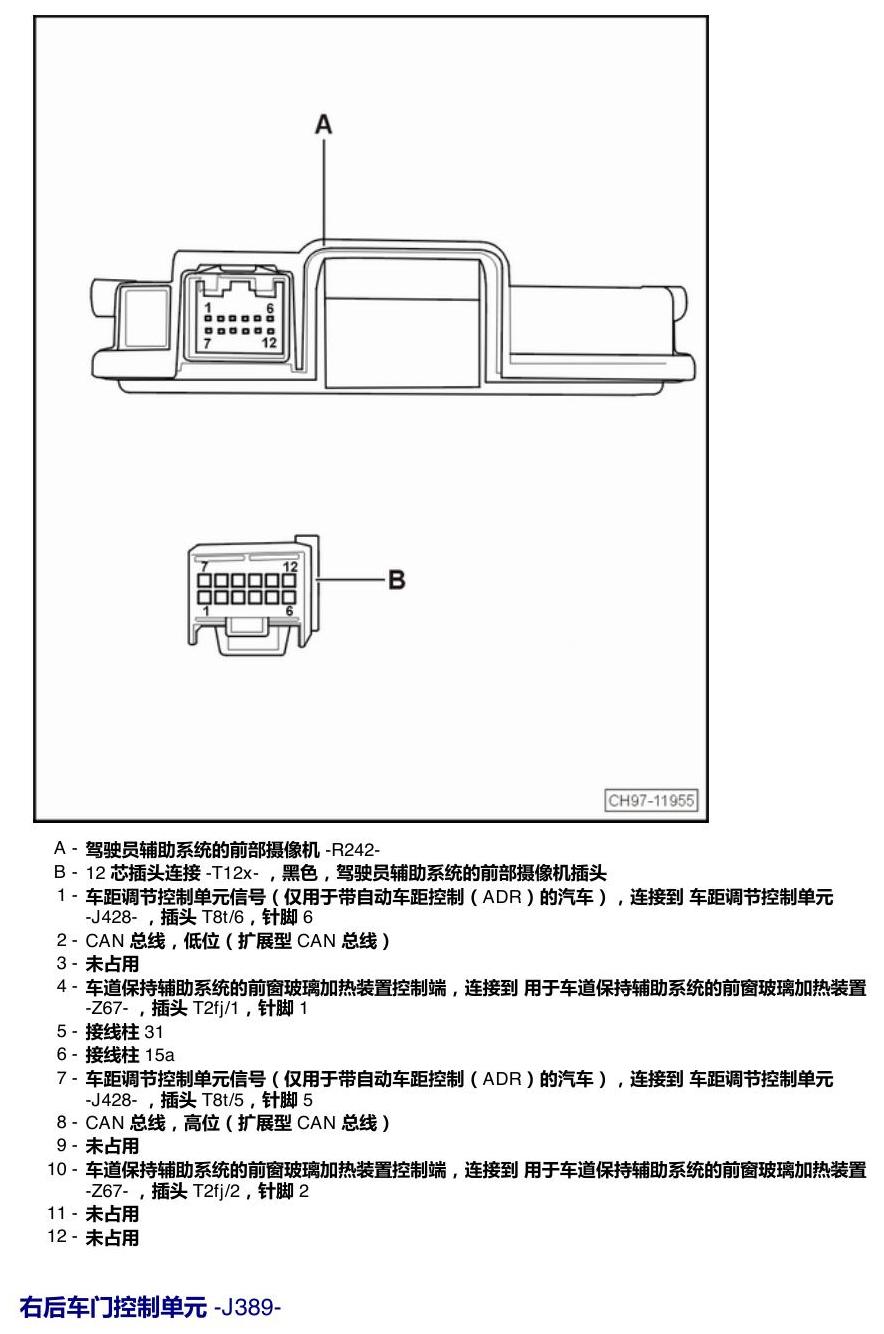

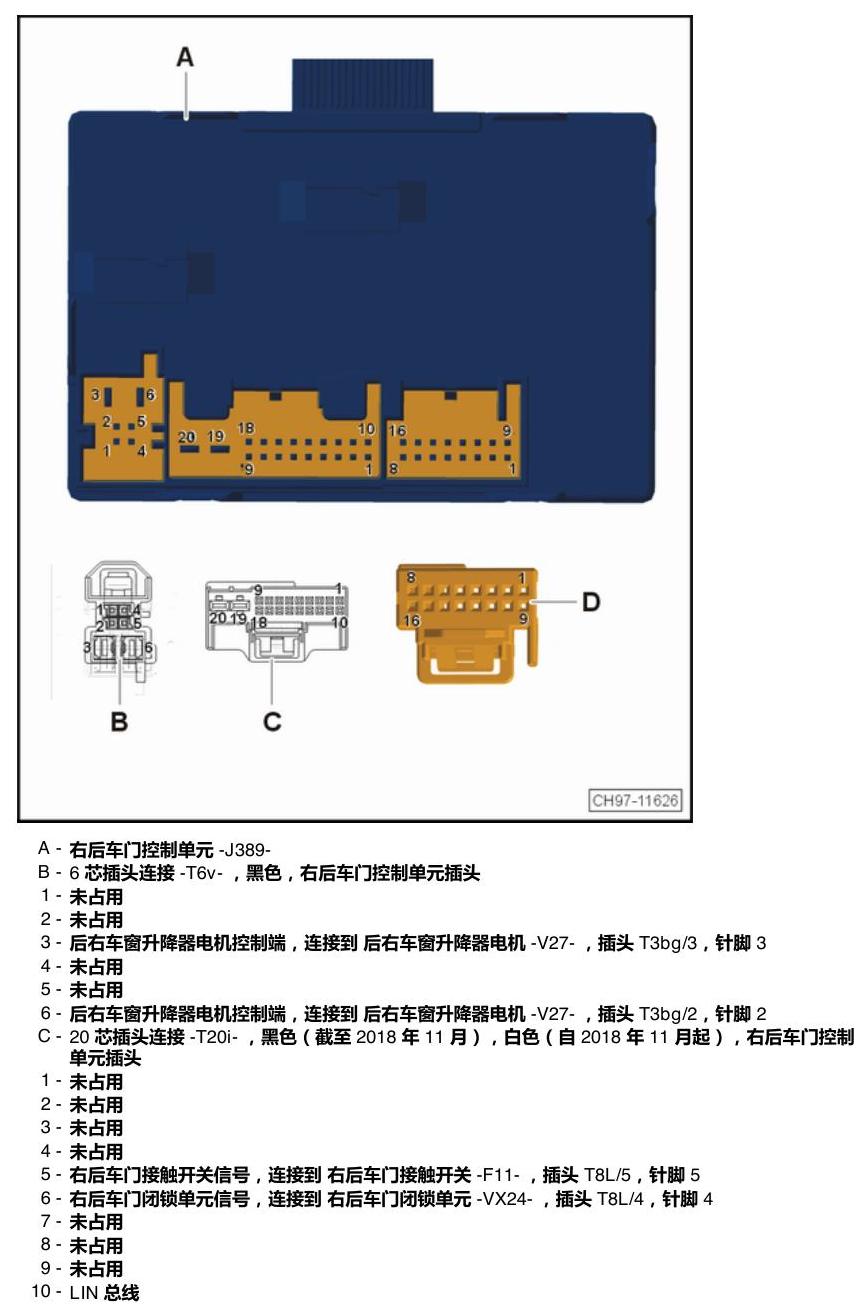

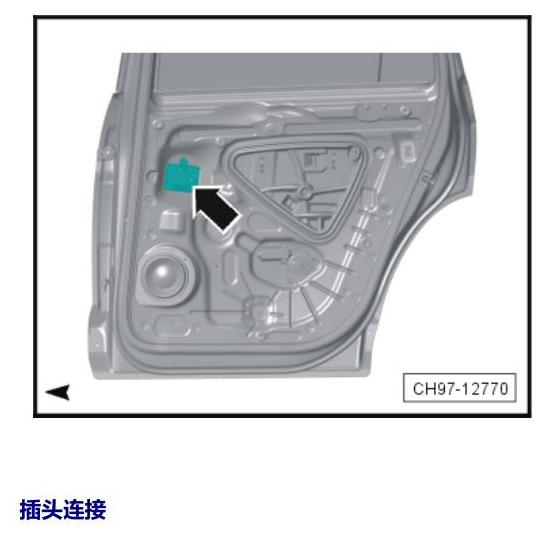

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第30页

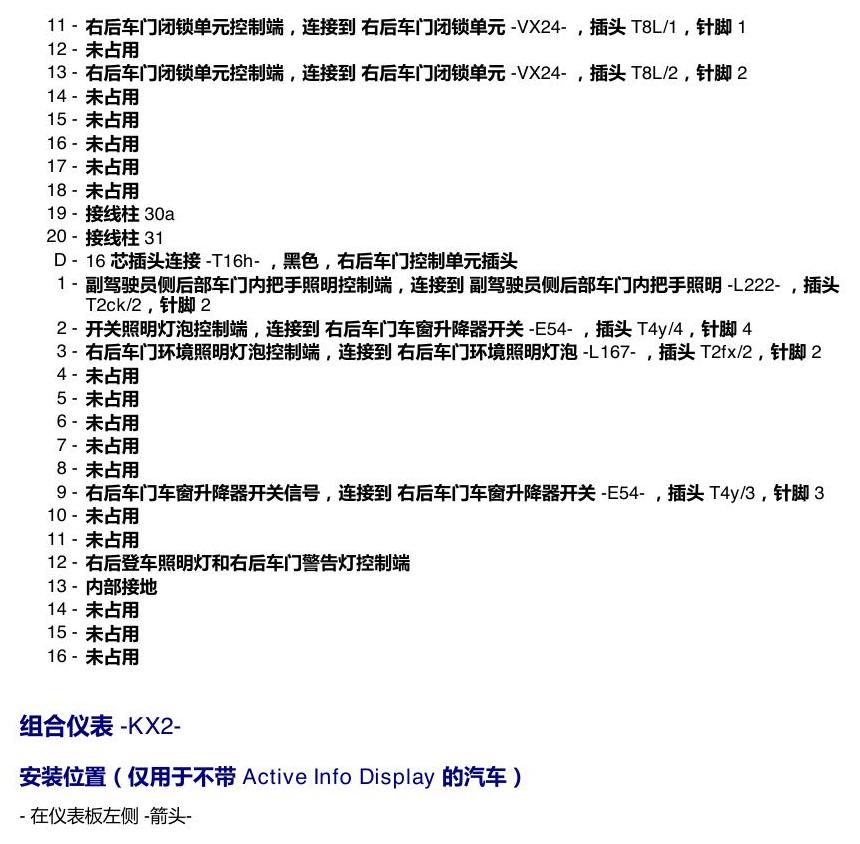

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第31页

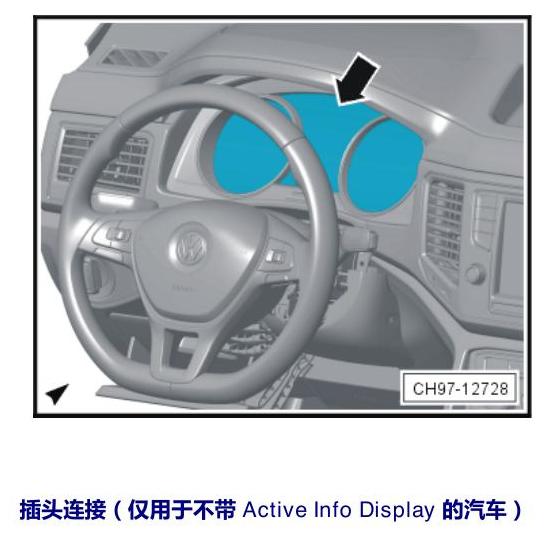

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第32页

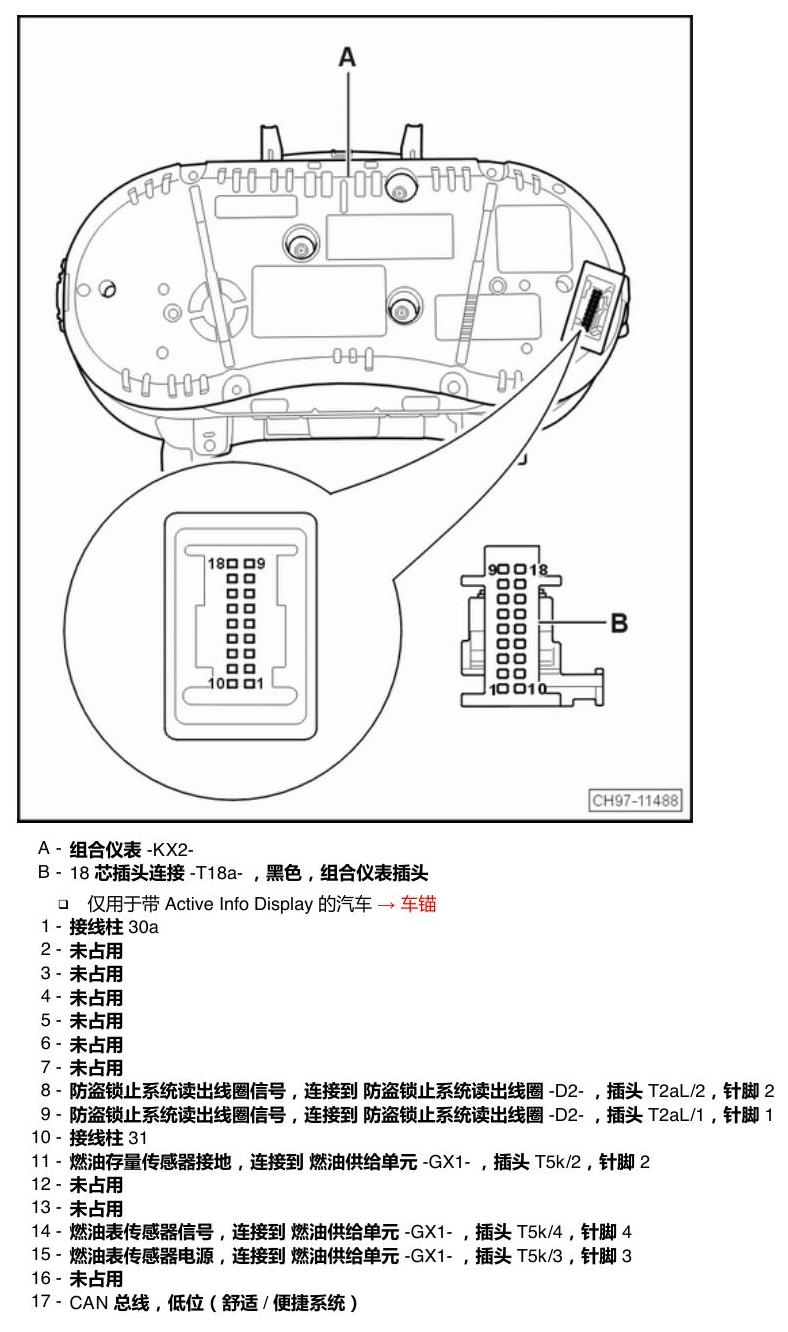

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第33页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第34页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第35页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第36页

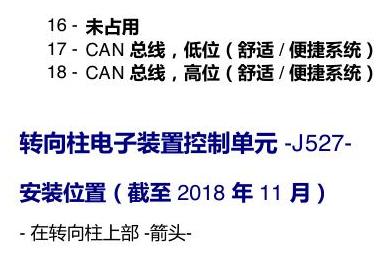

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第37页

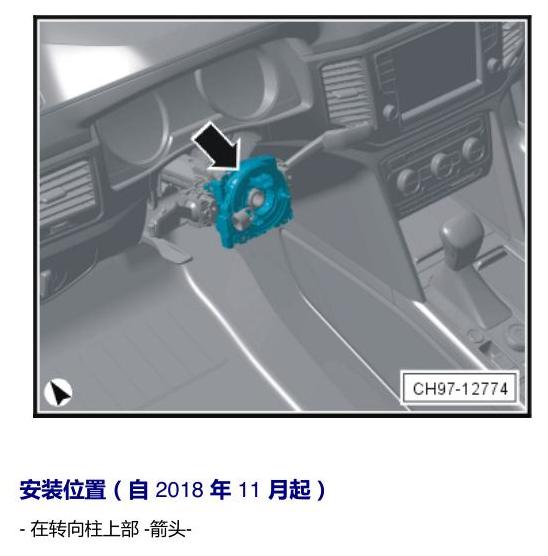

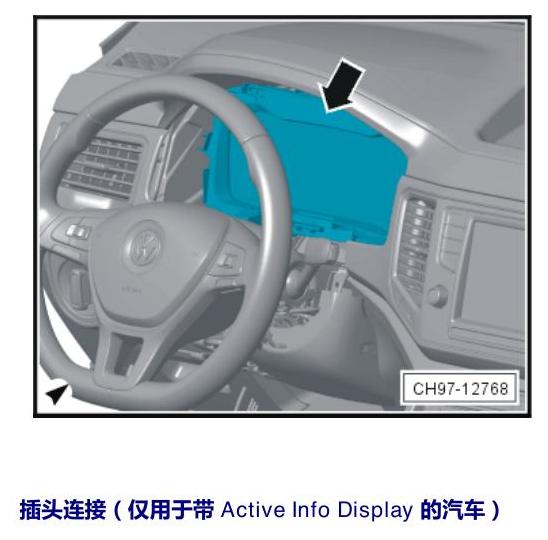

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第38页

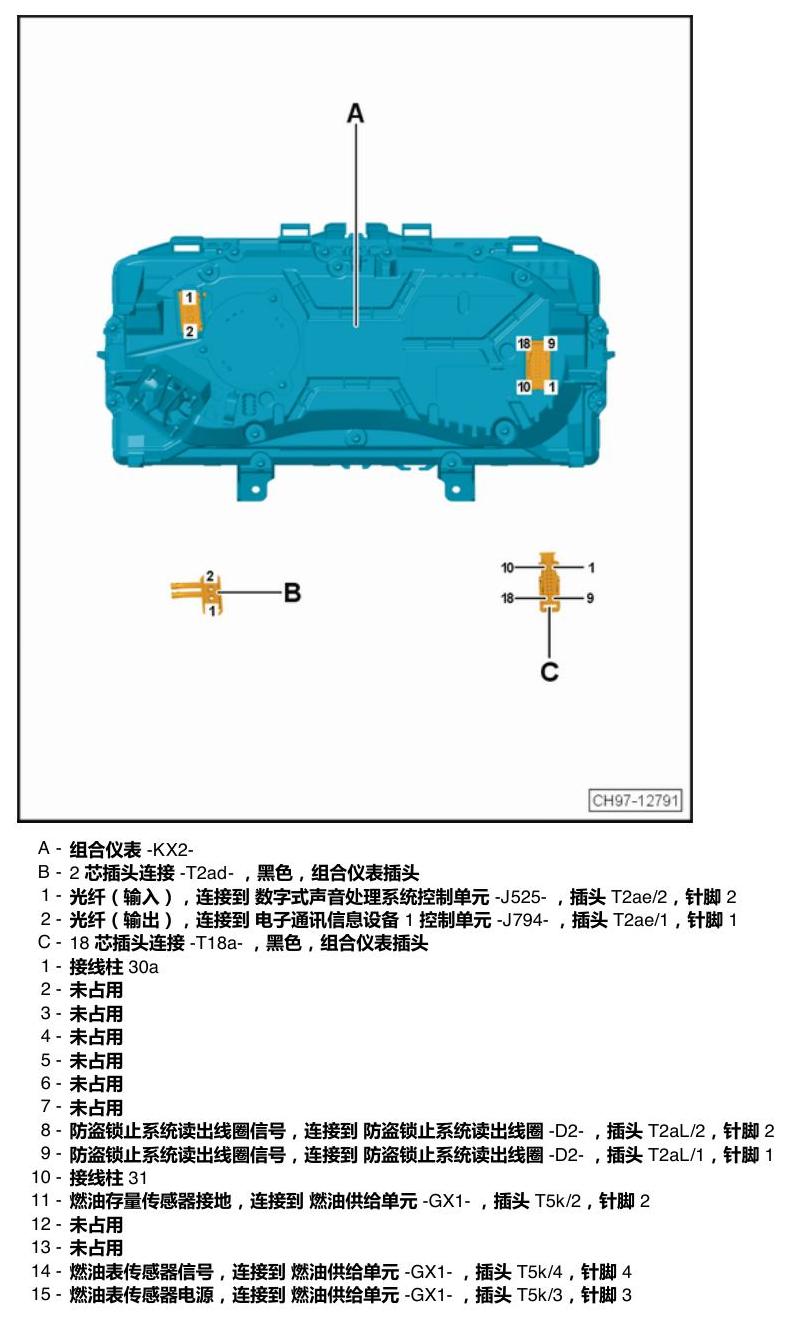

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第39页

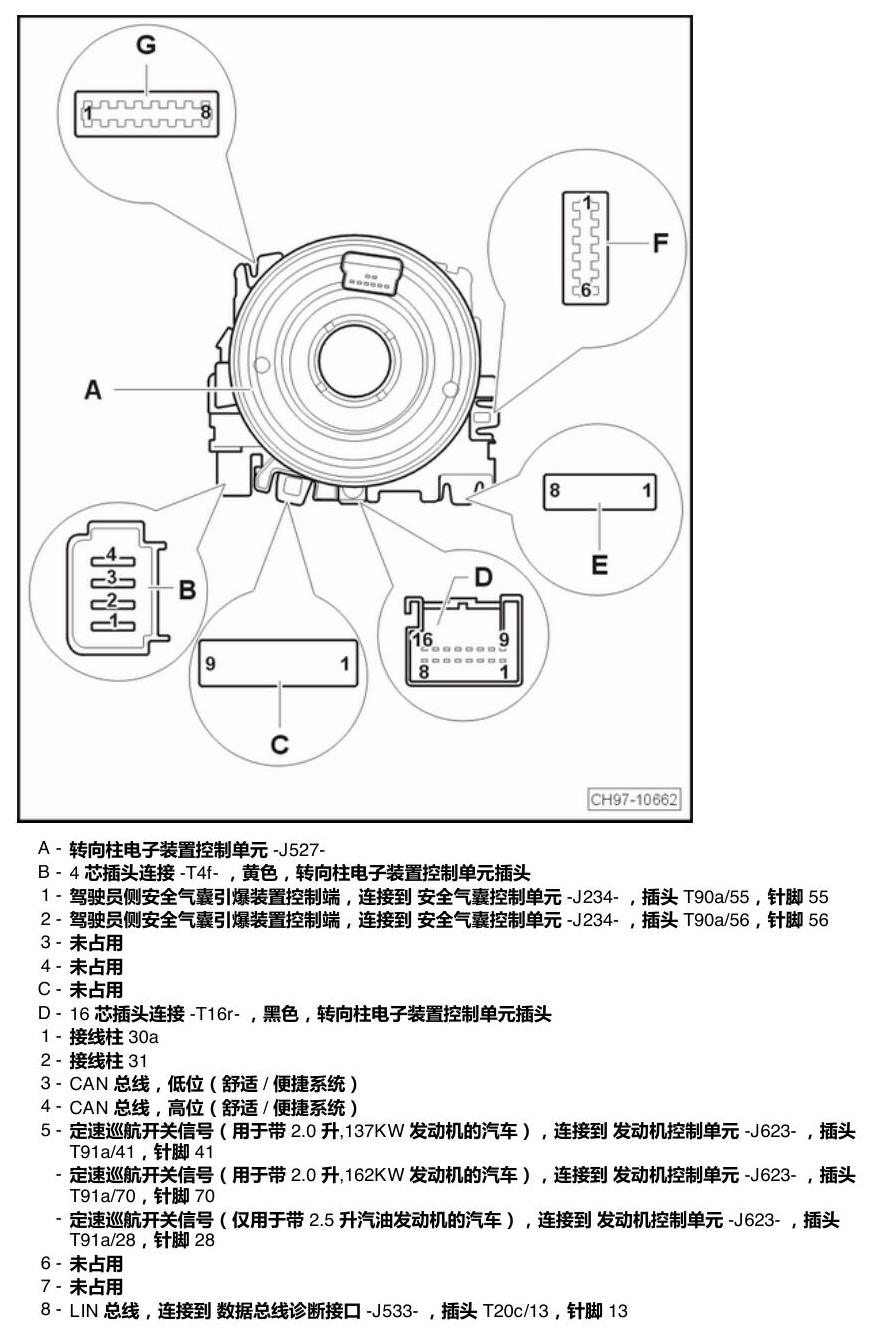

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第40页

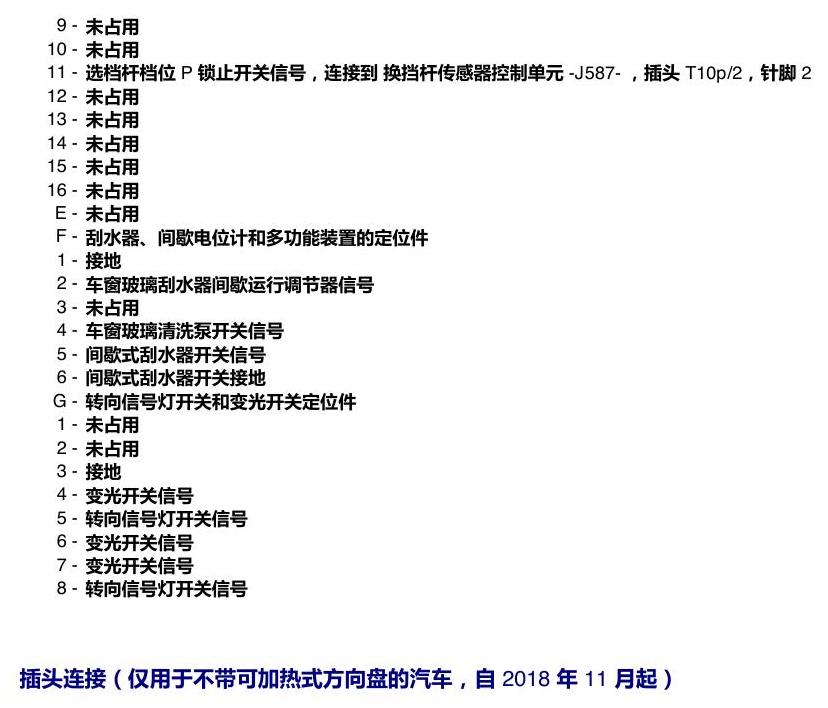

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第41页

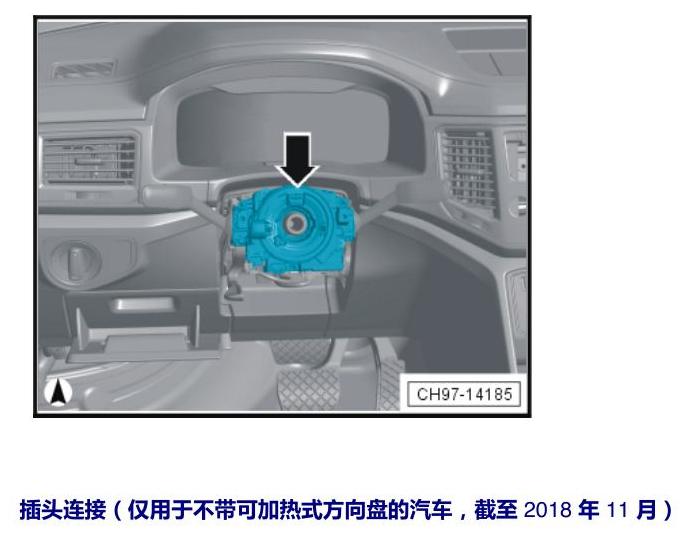

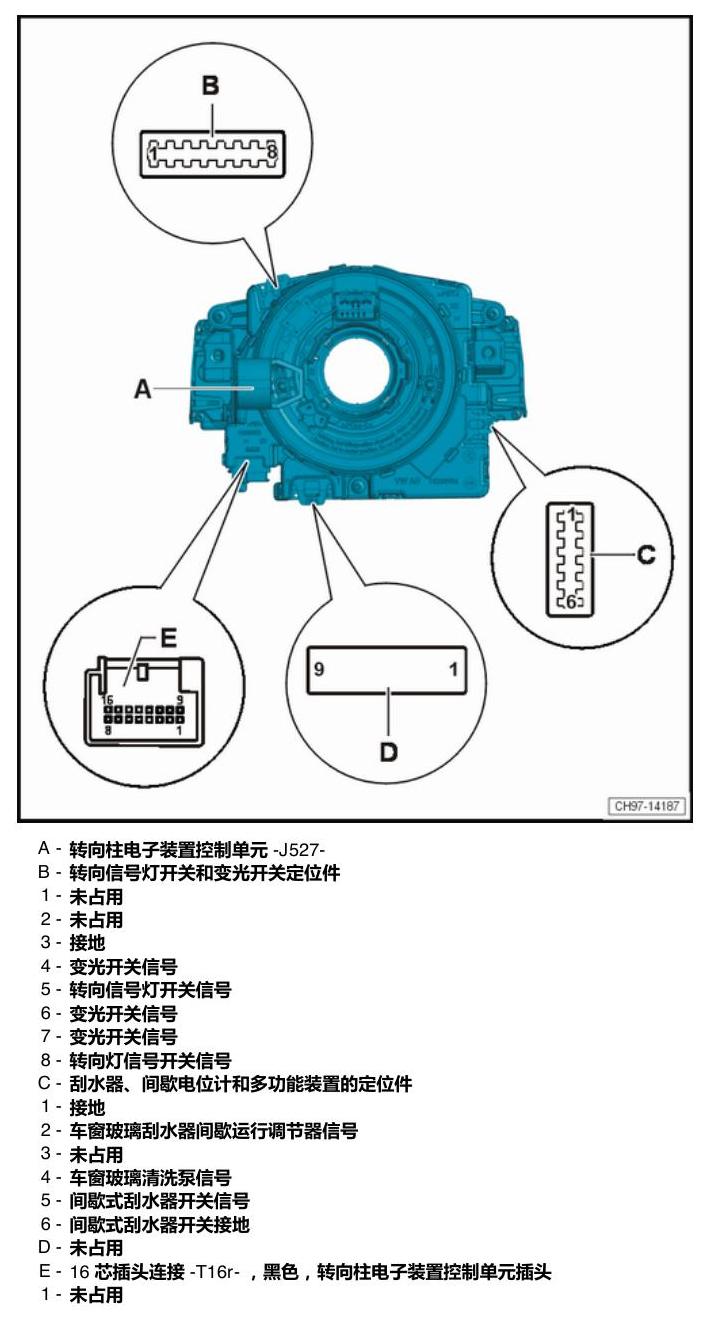

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第42页

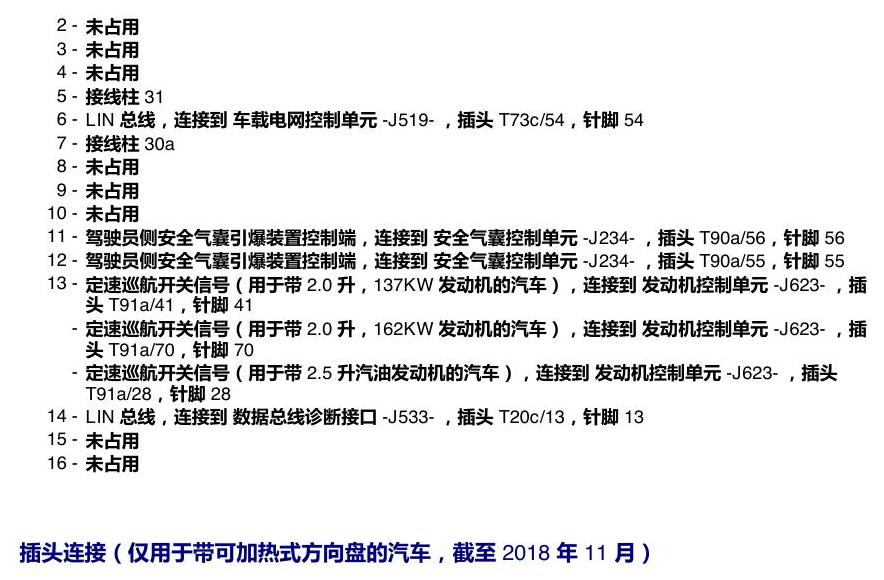

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第43页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第44页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第45页

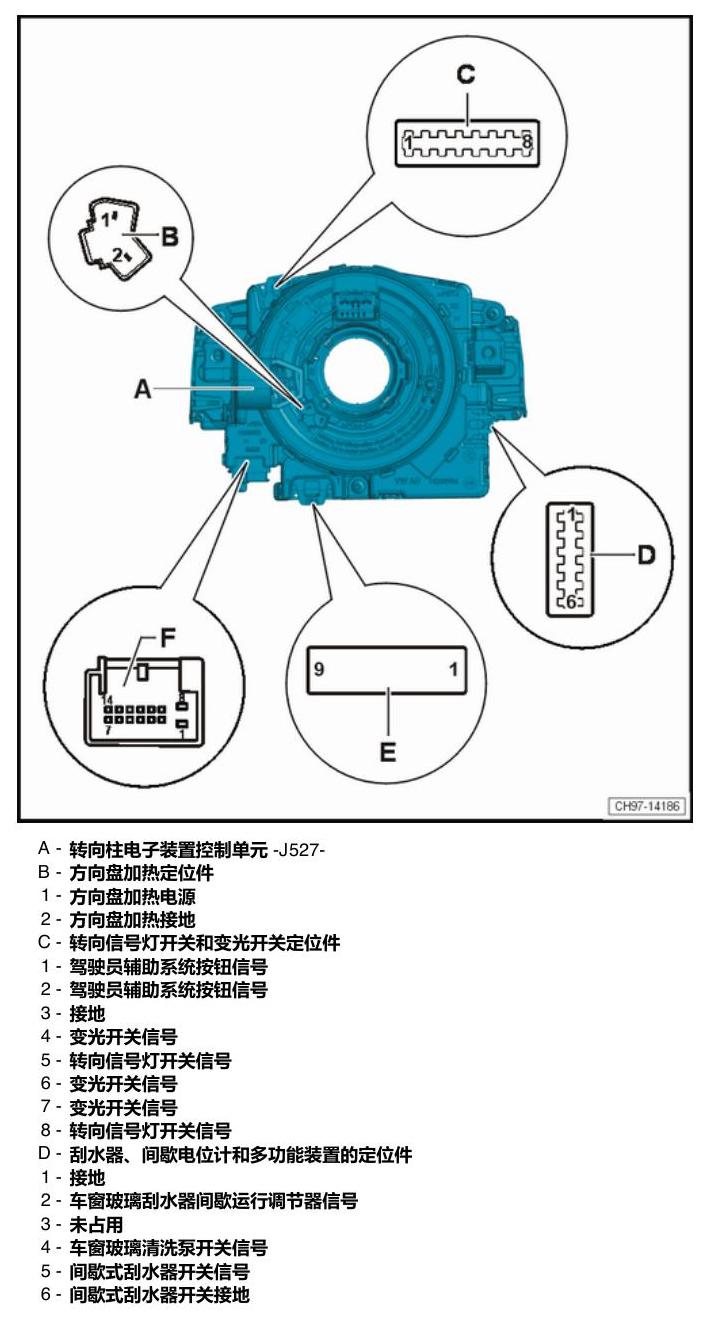

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第46页

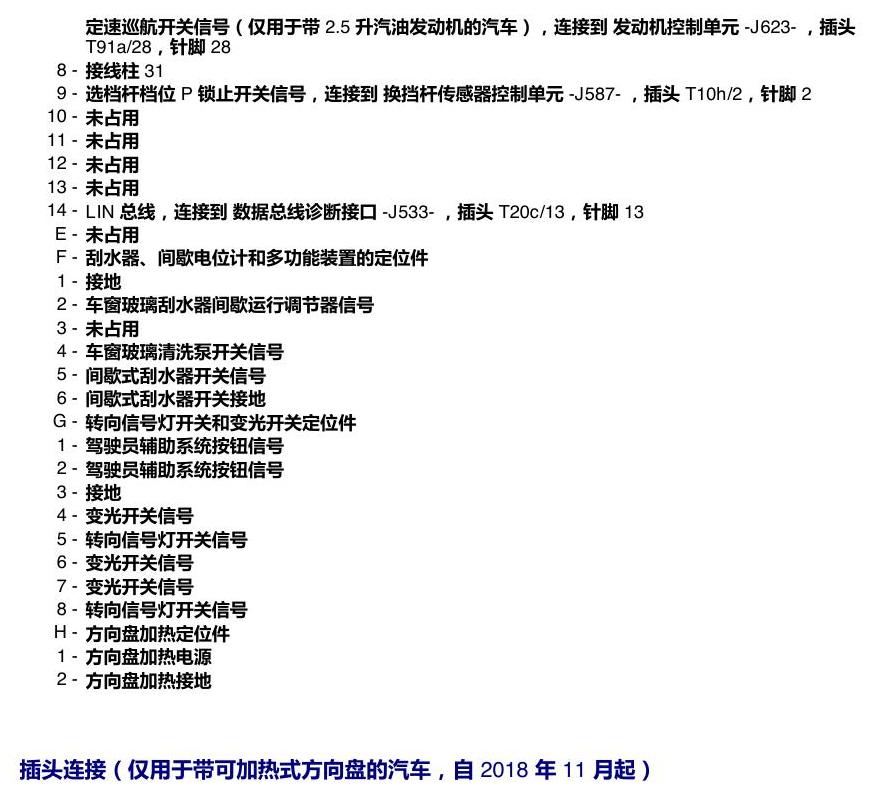

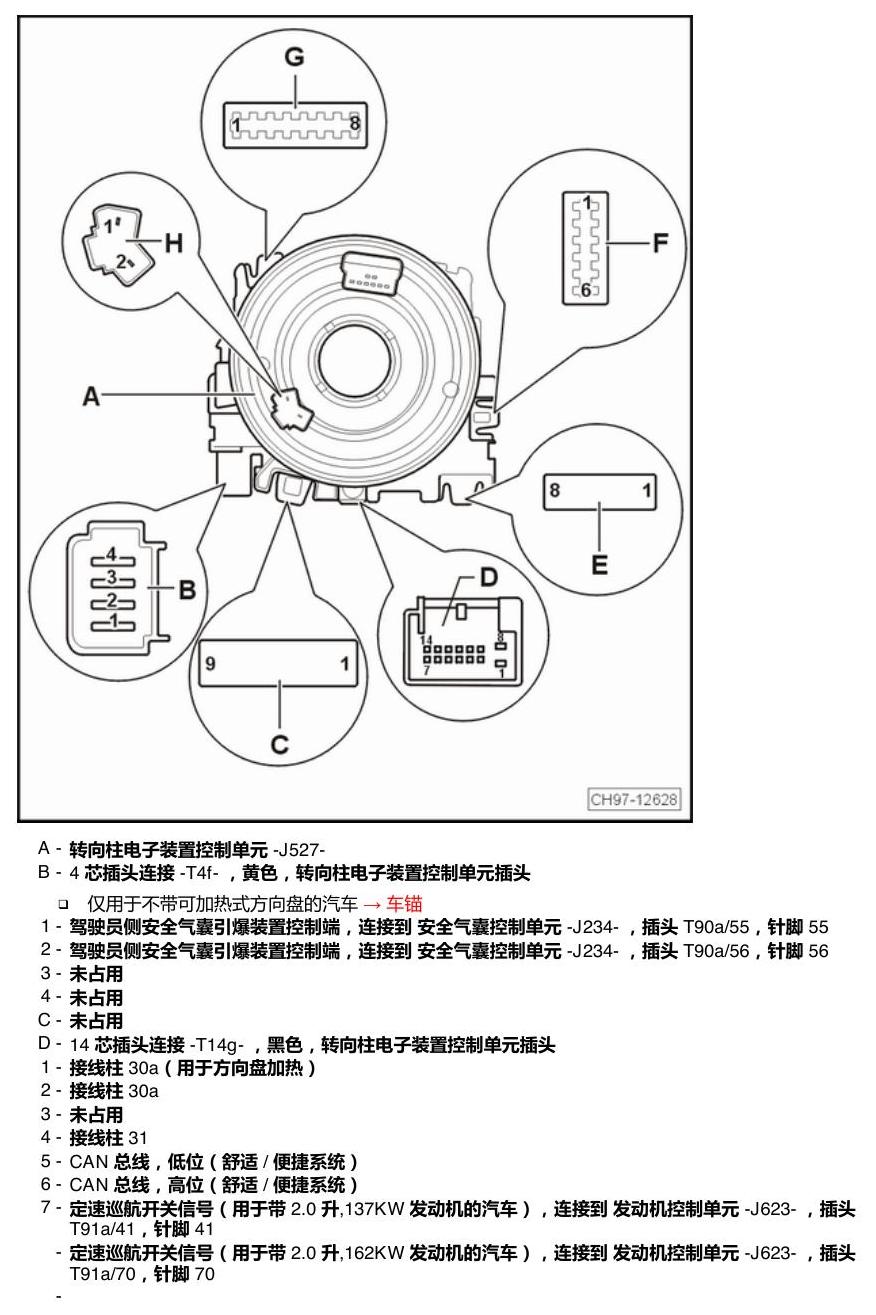

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第47页

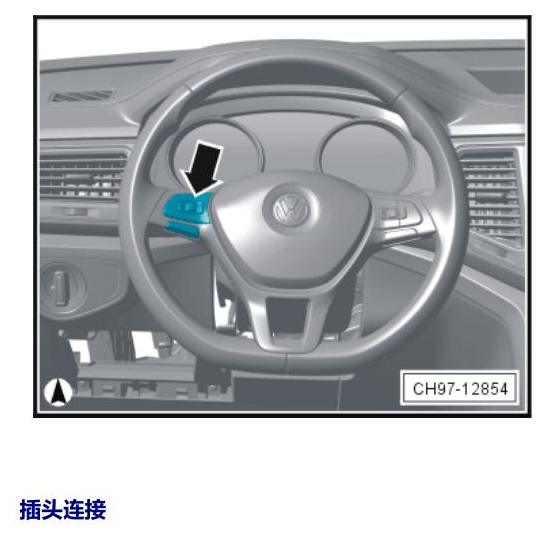

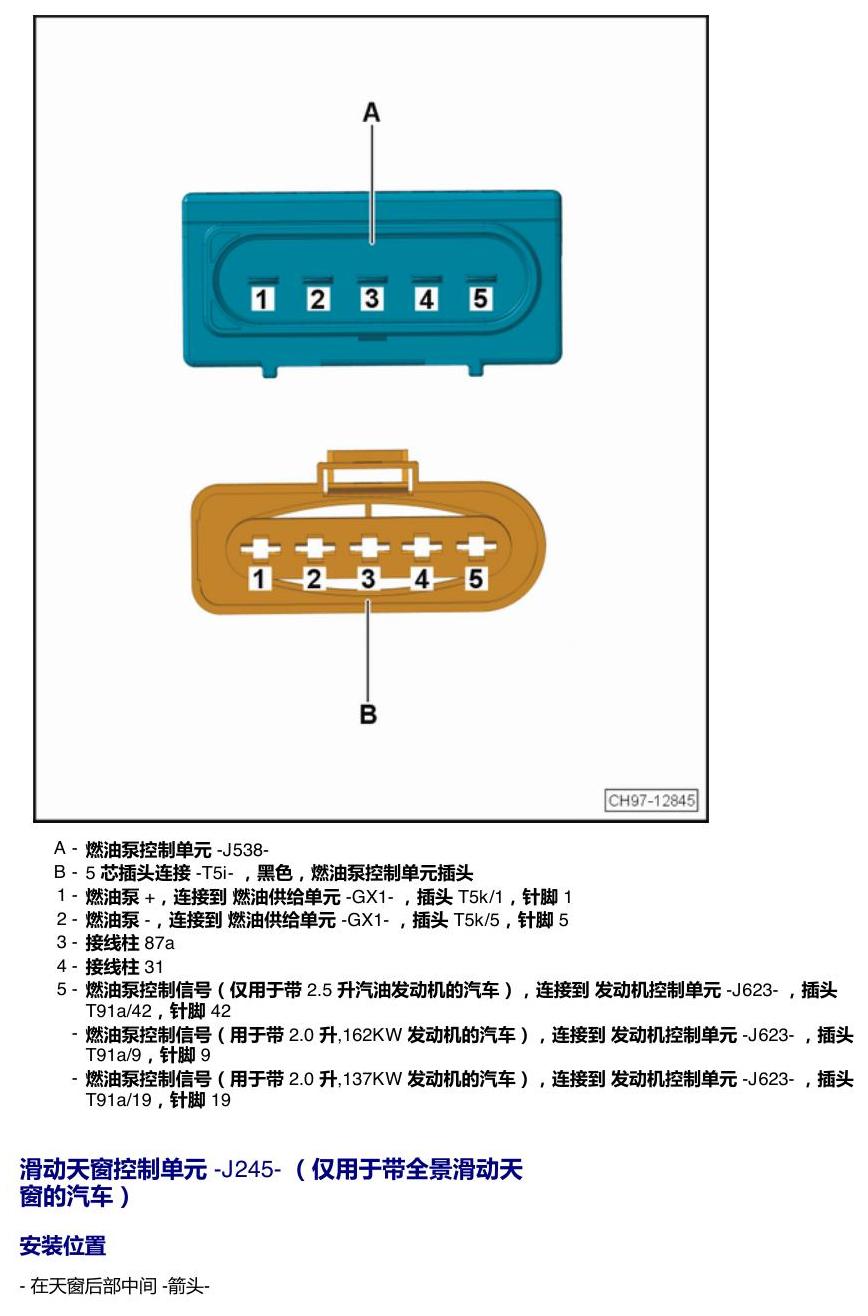

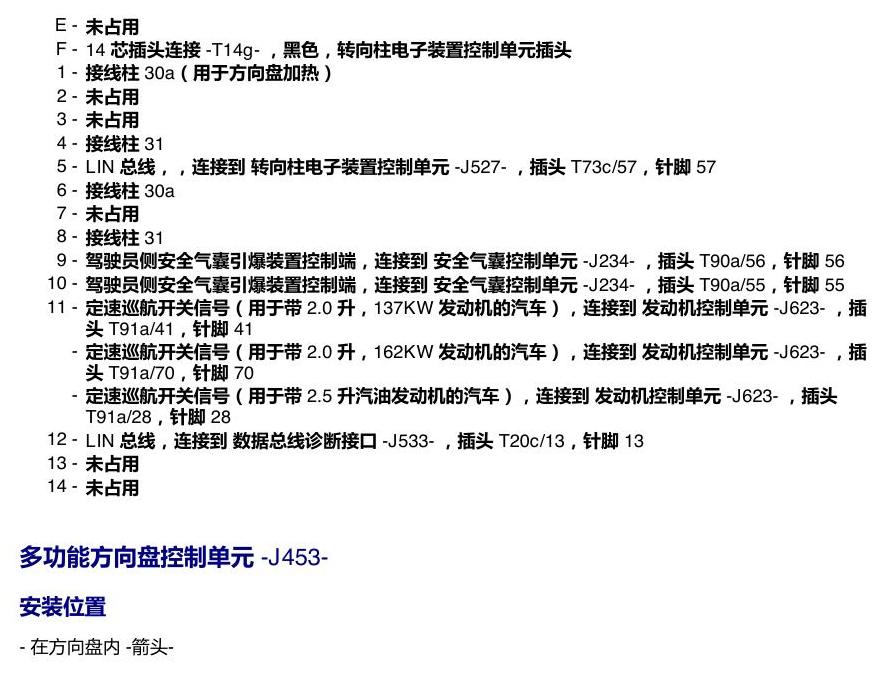

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第48页

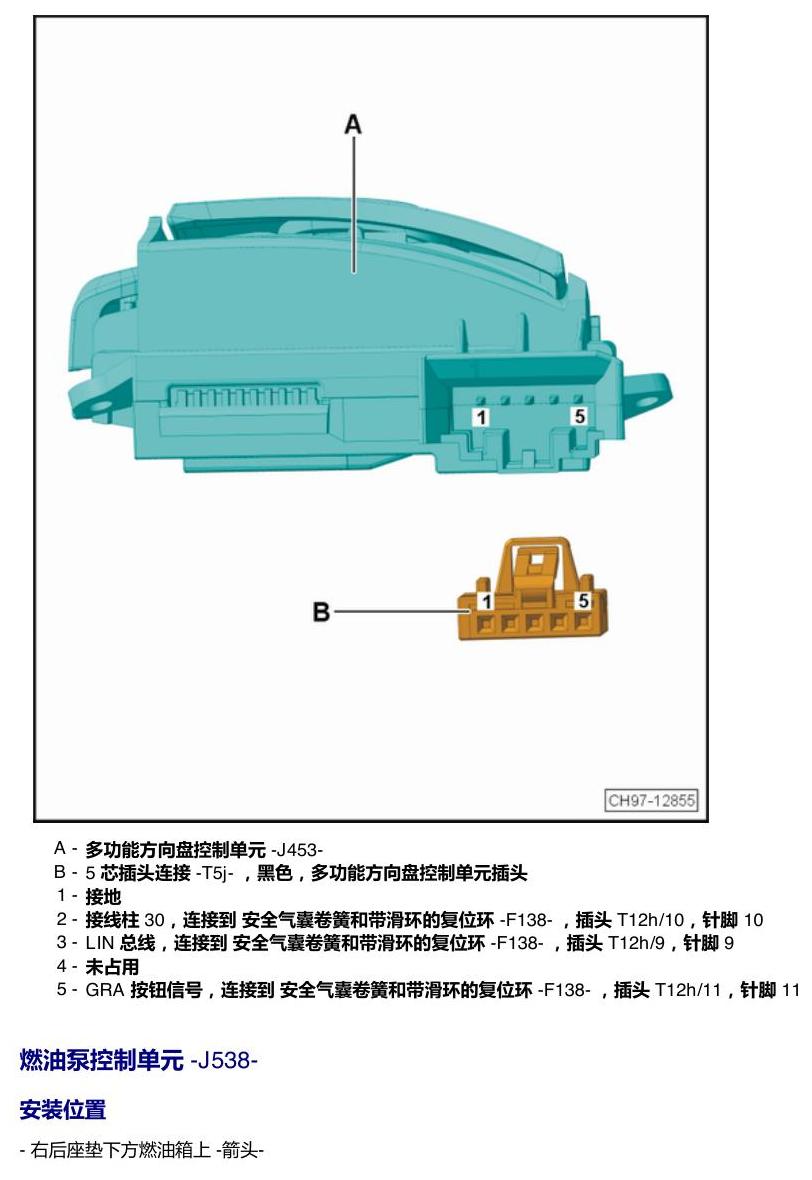

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第49页

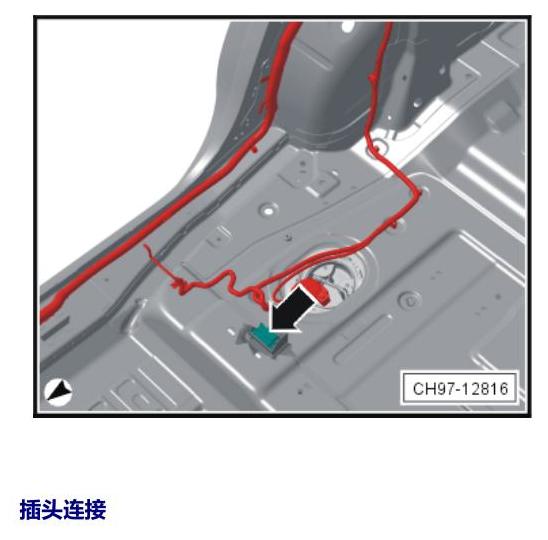

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第50页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第51页

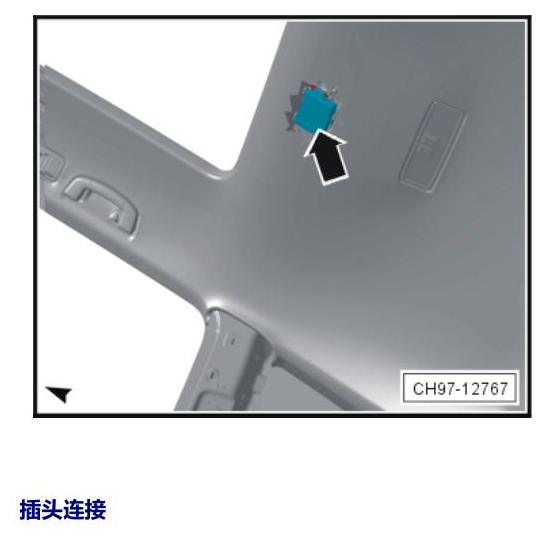

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第52页

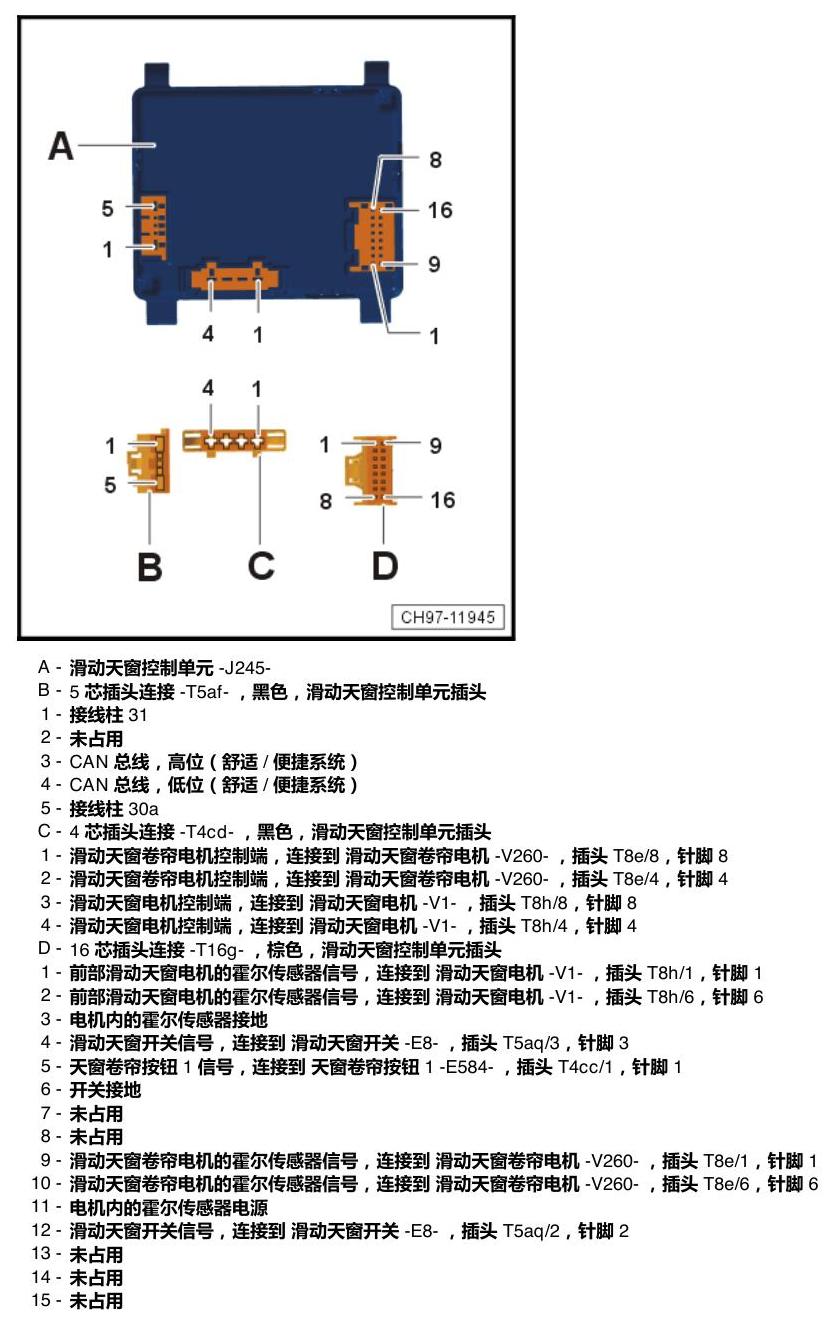

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第53页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第54页

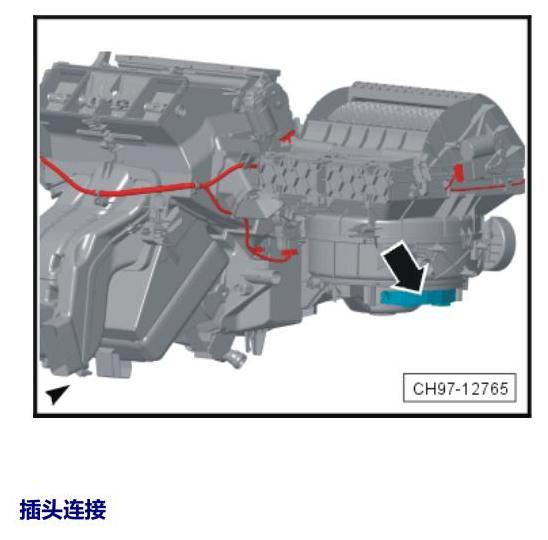

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第55页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第56页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第57页

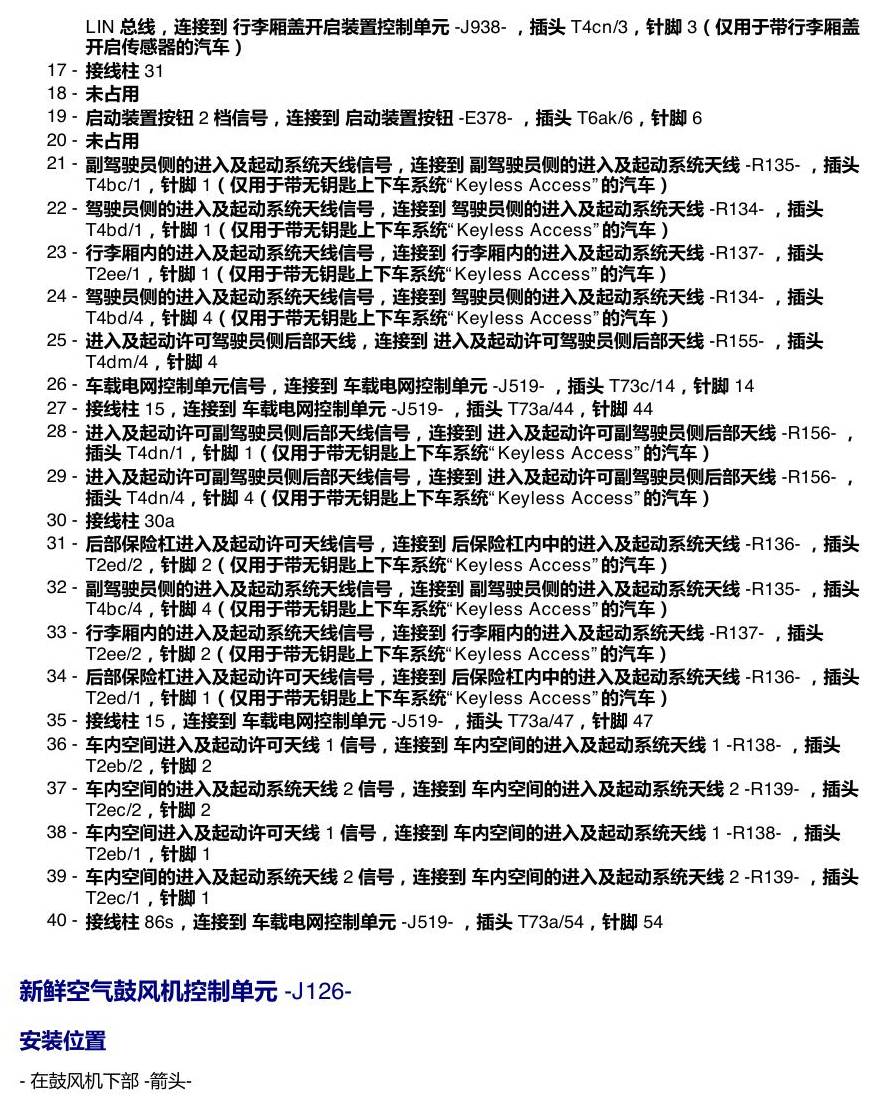

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第58页

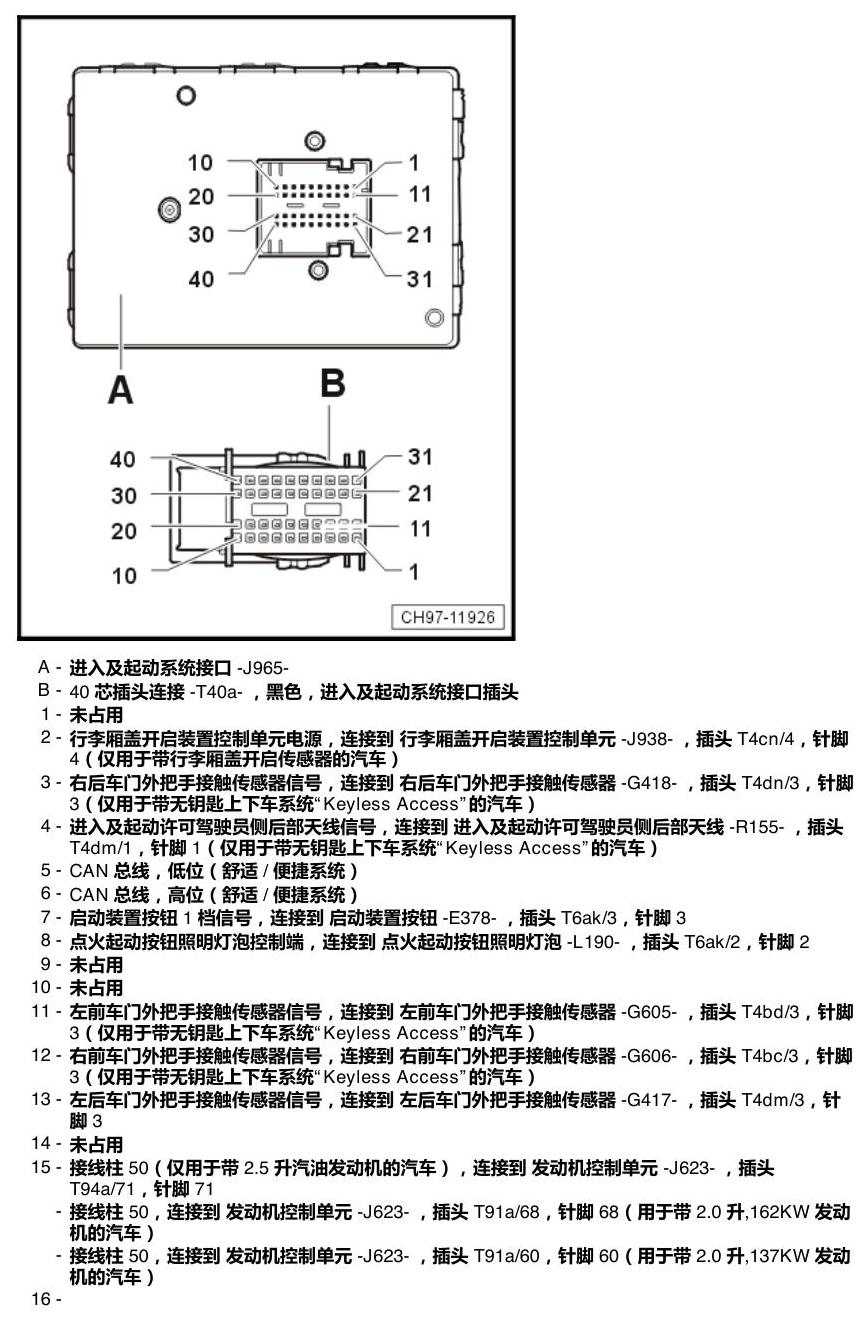

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第59页

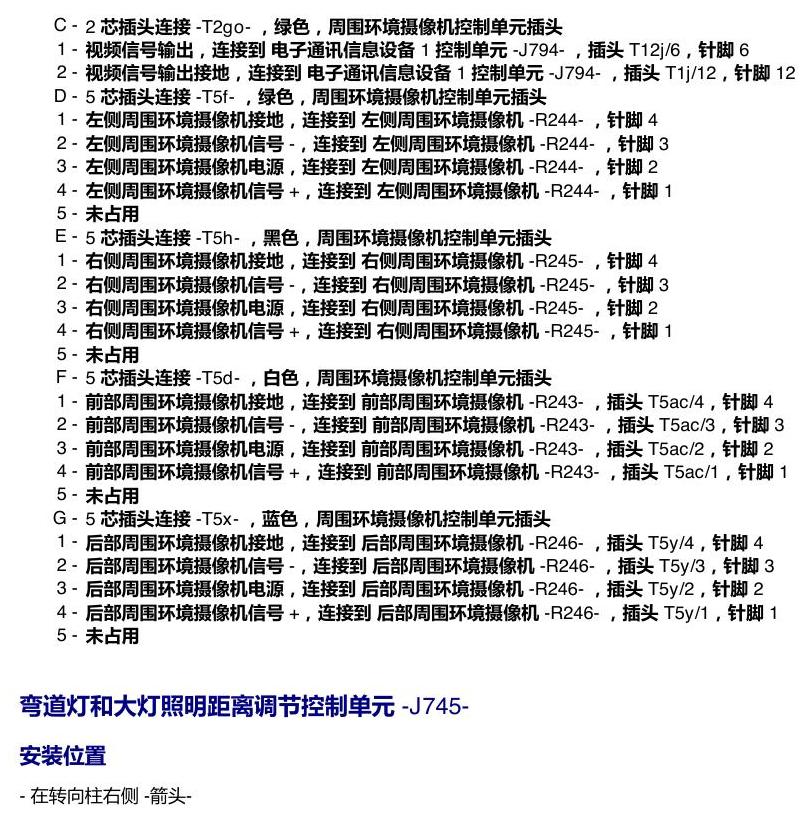

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第60页

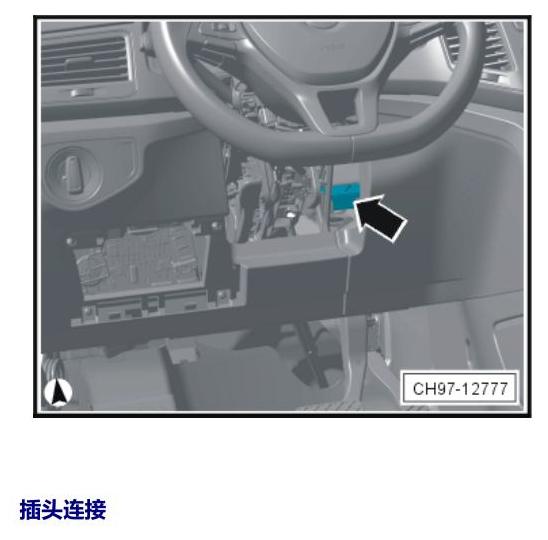

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第61页

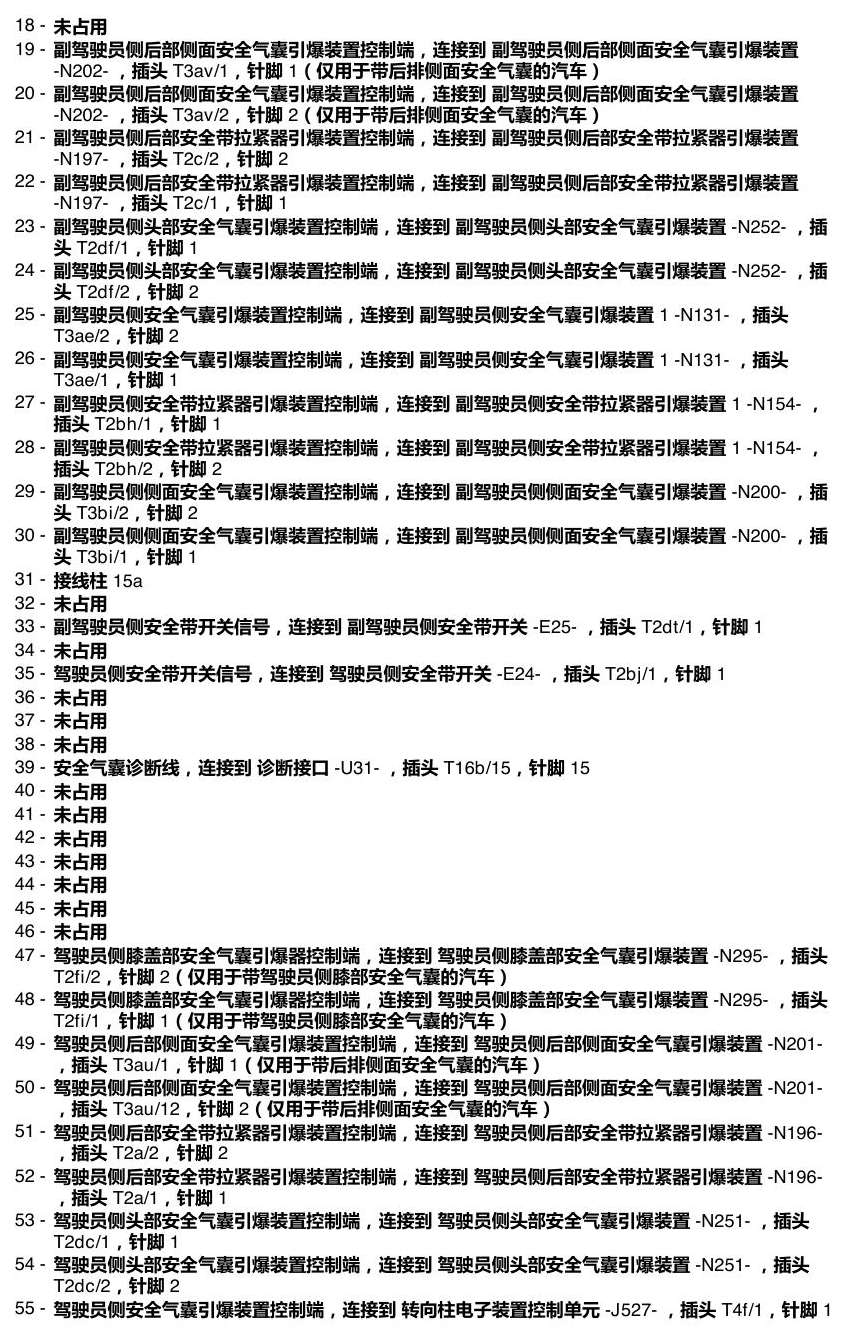

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第62页

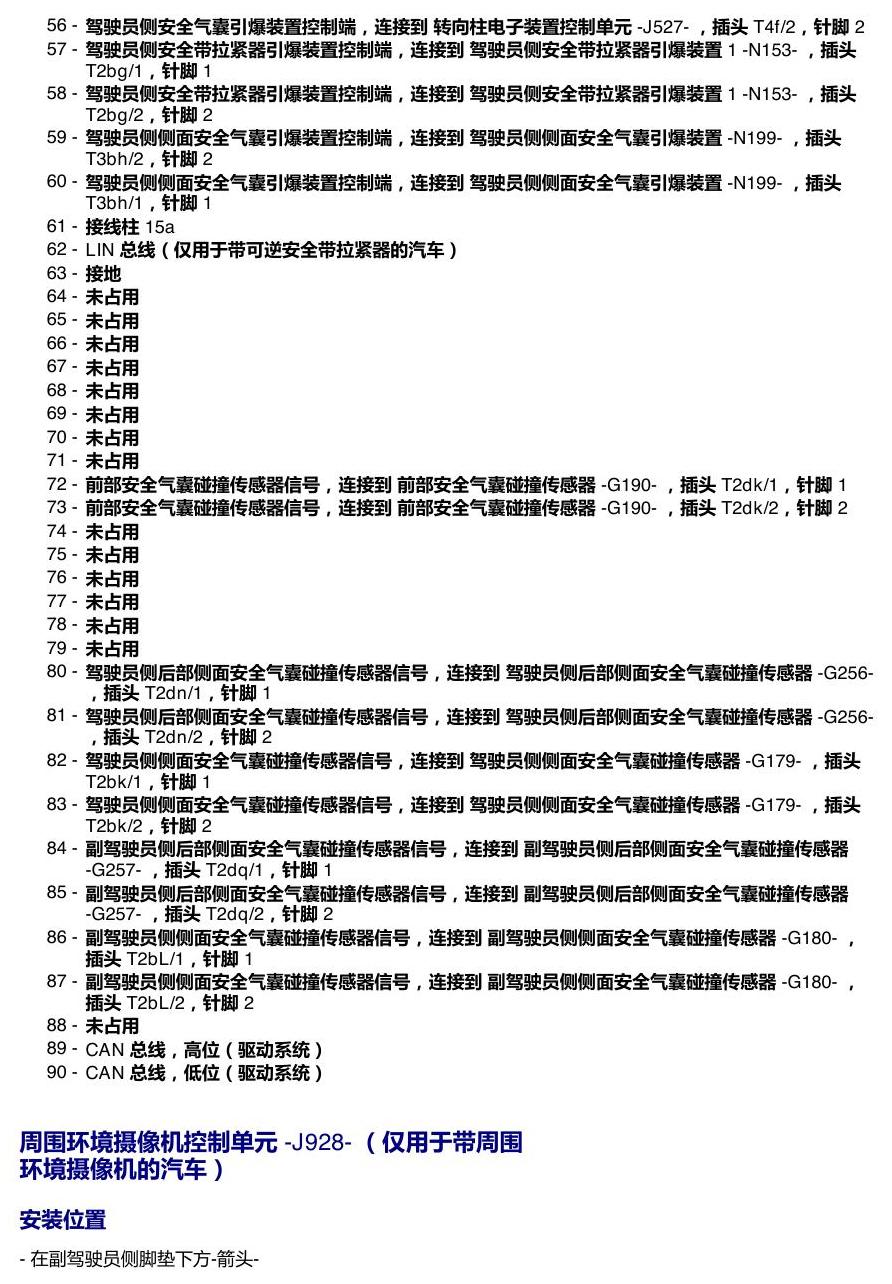

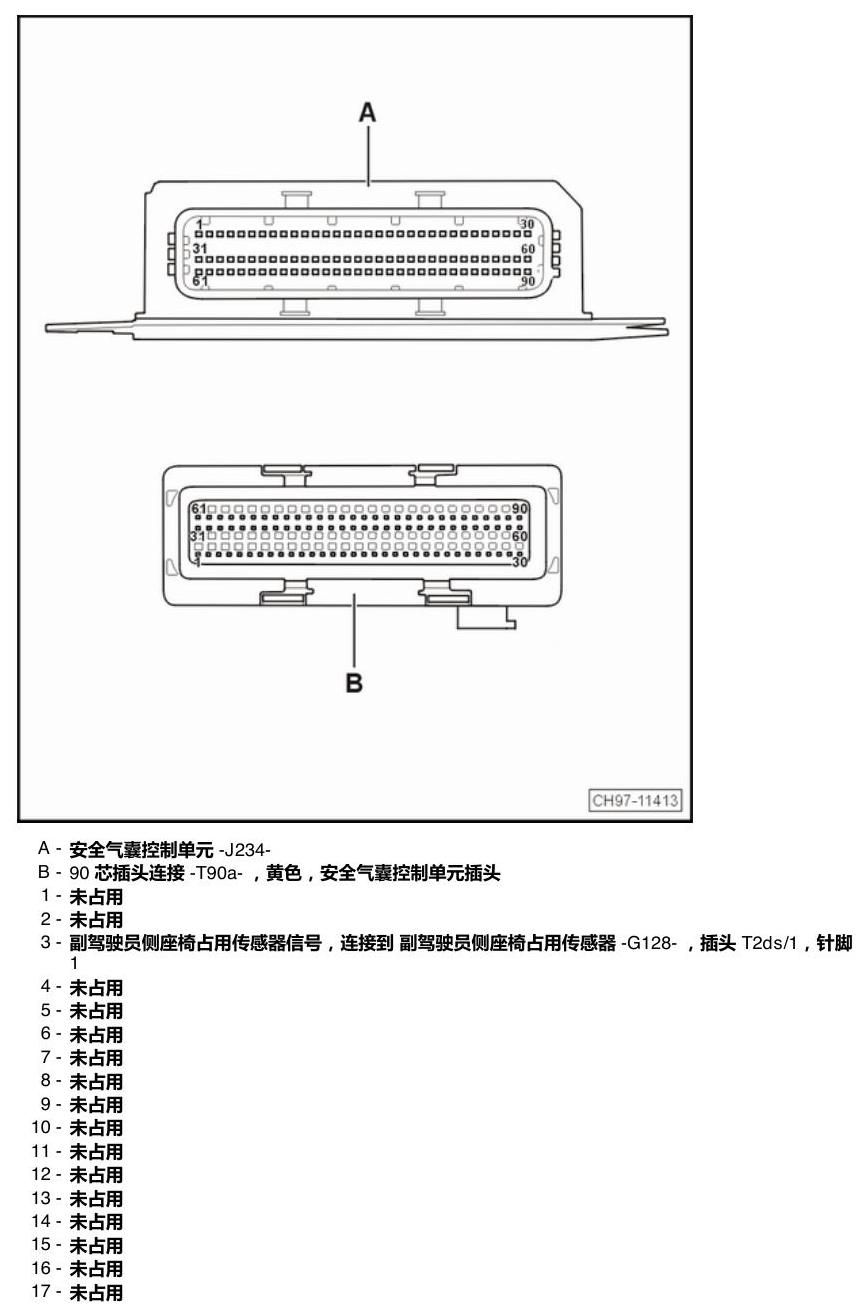

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第63页

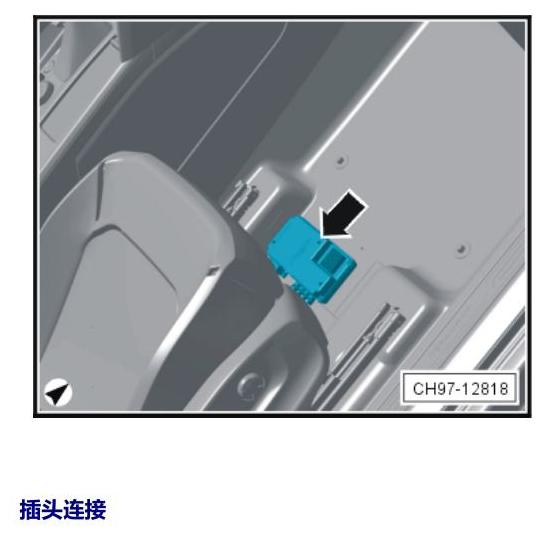

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第64页

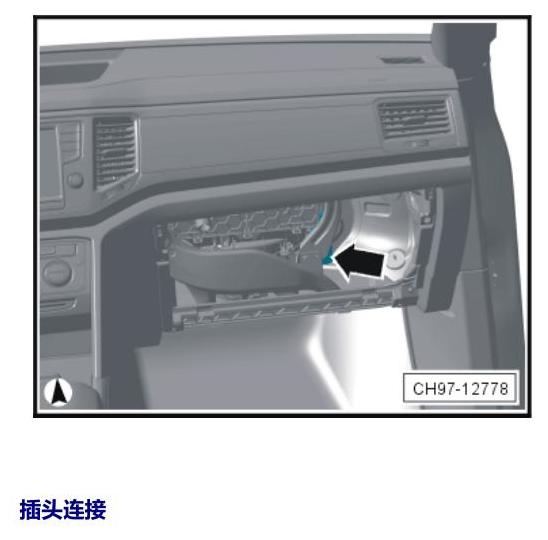

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第65页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第66页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第67页

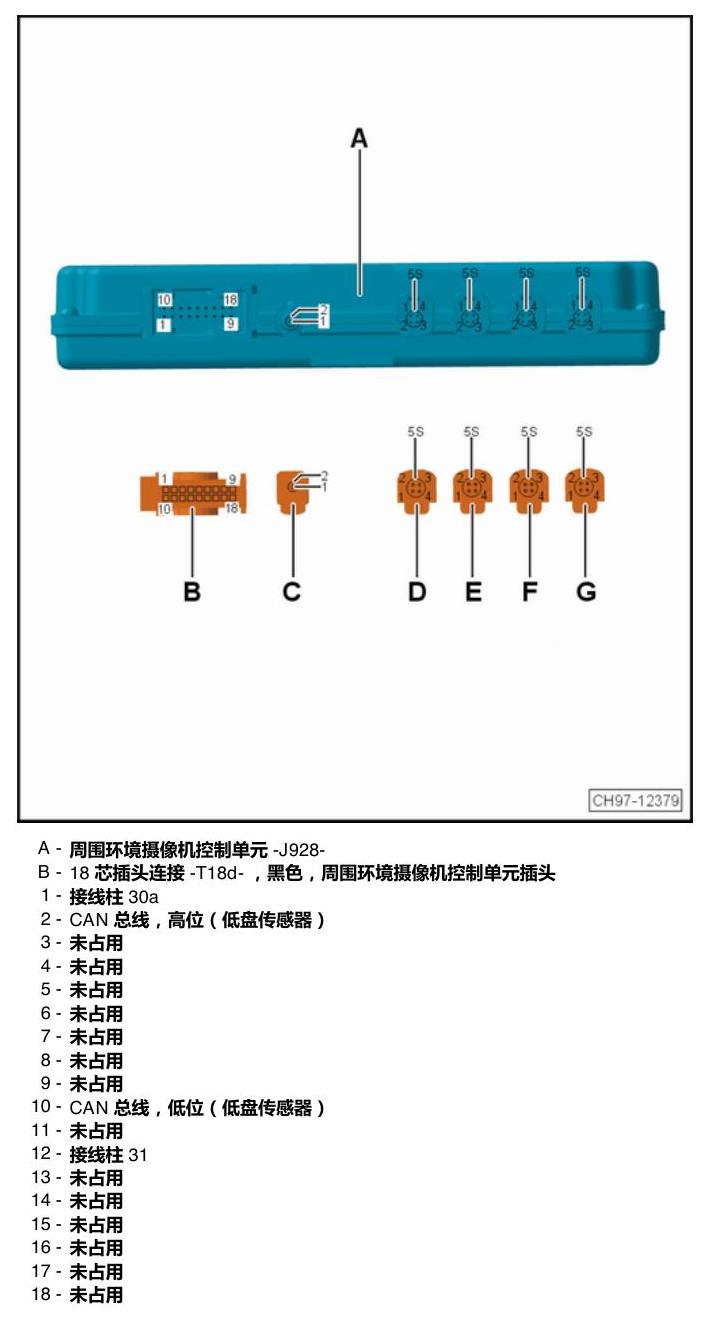

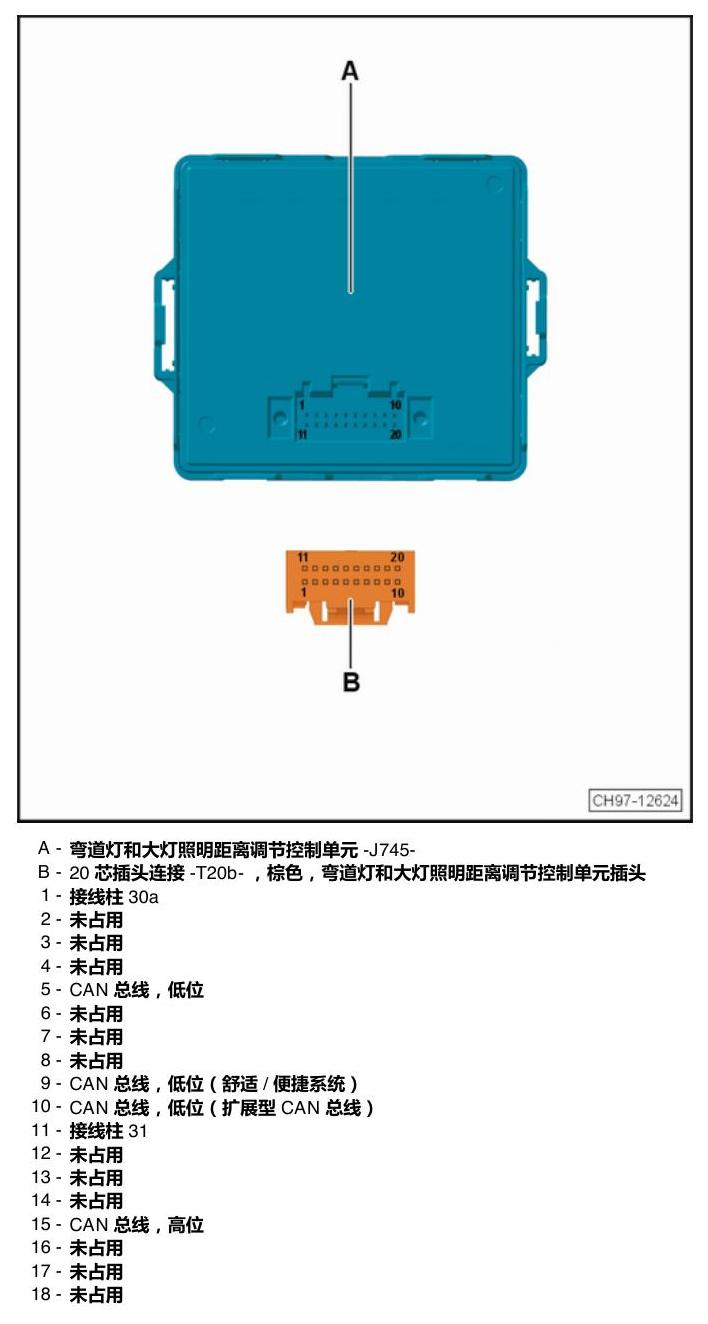

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第68页

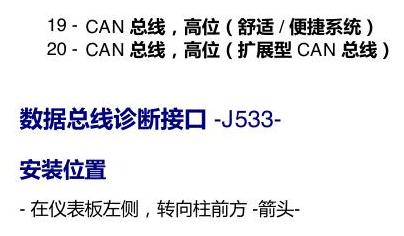

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第69页

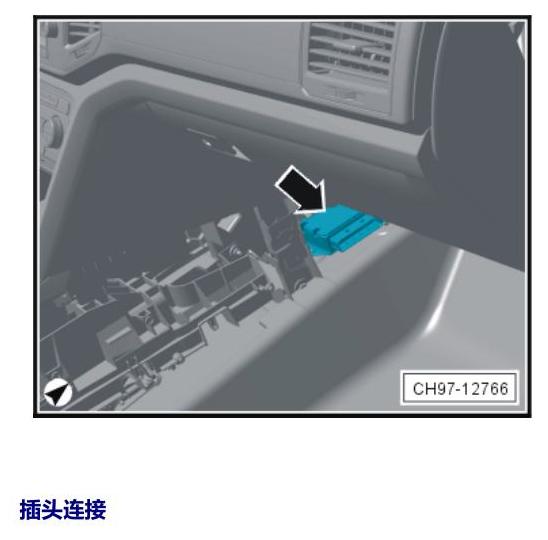

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第70页

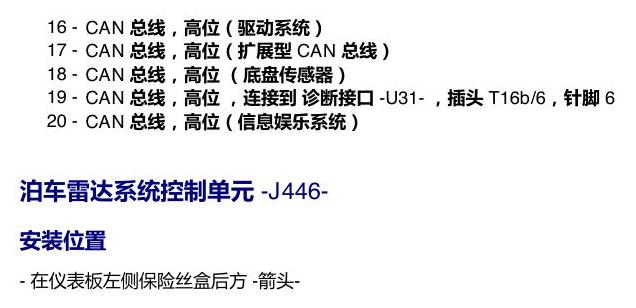

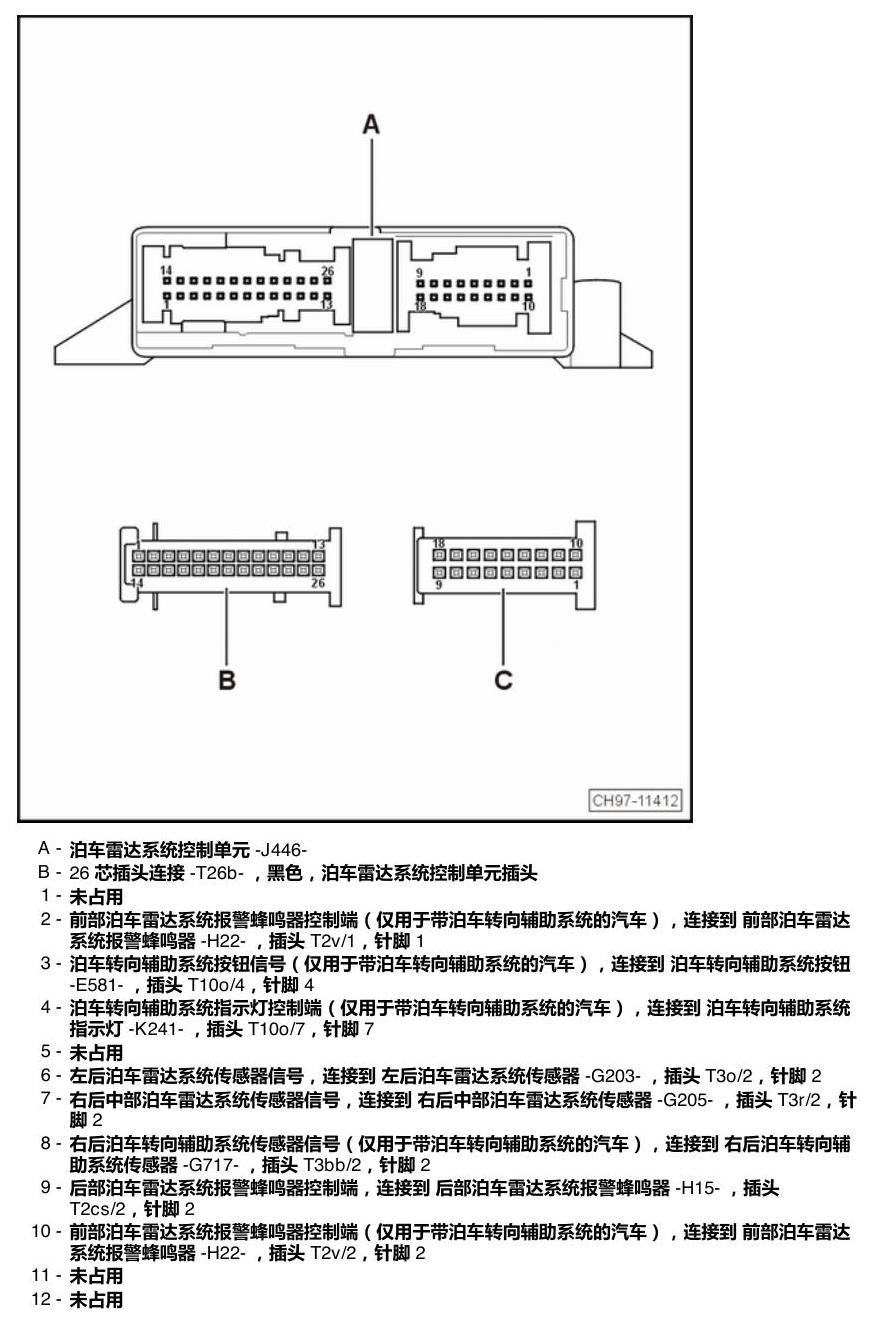

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第71页

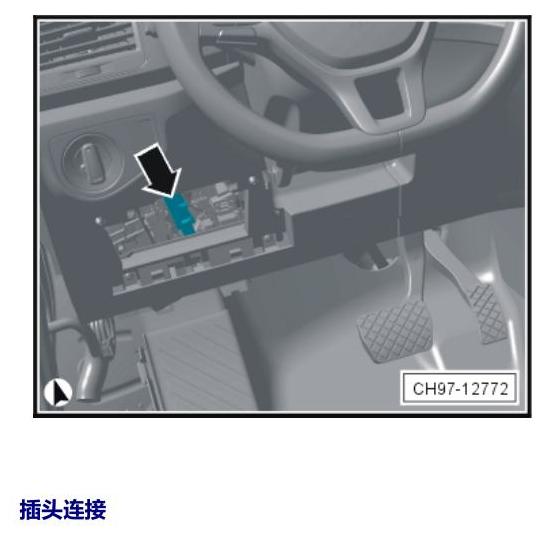

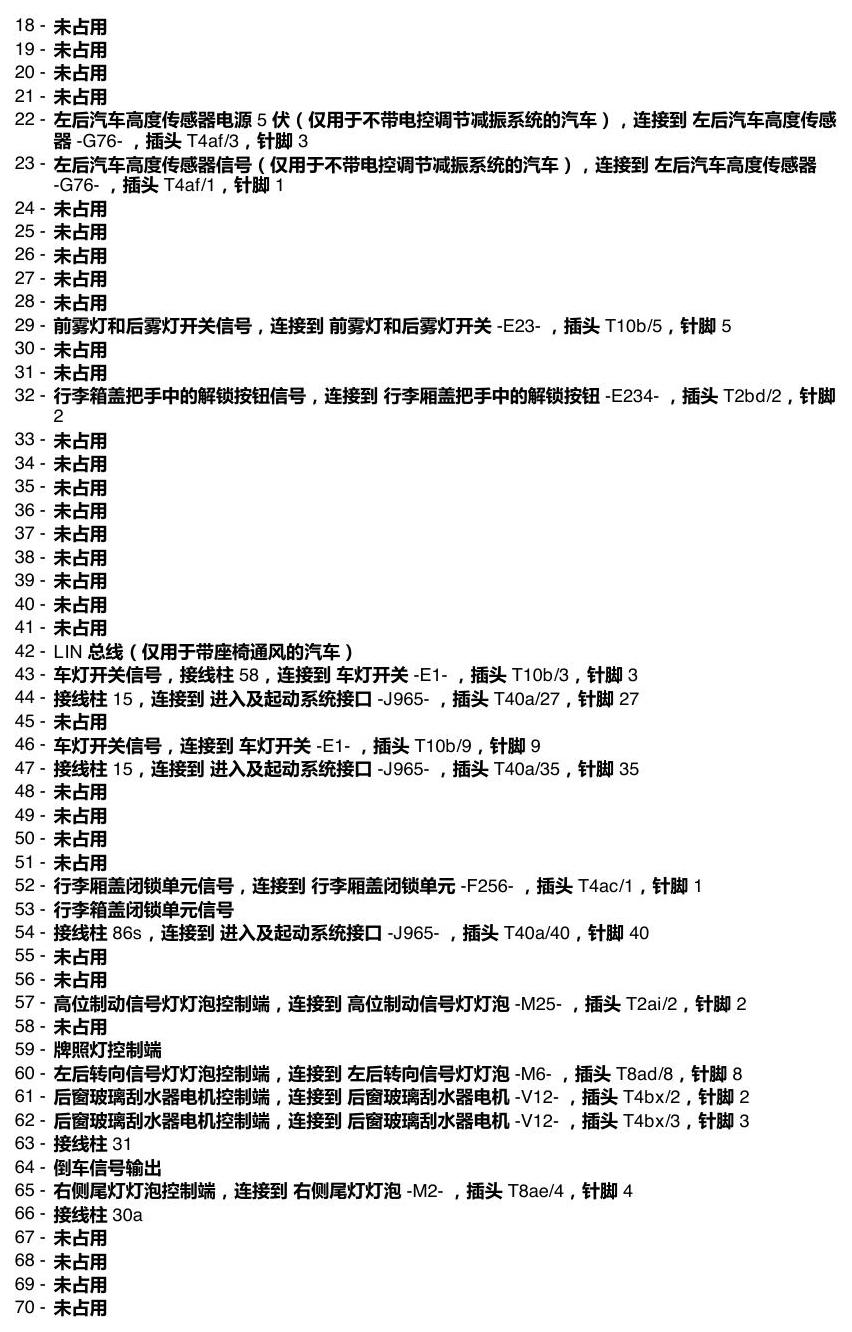

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第72页

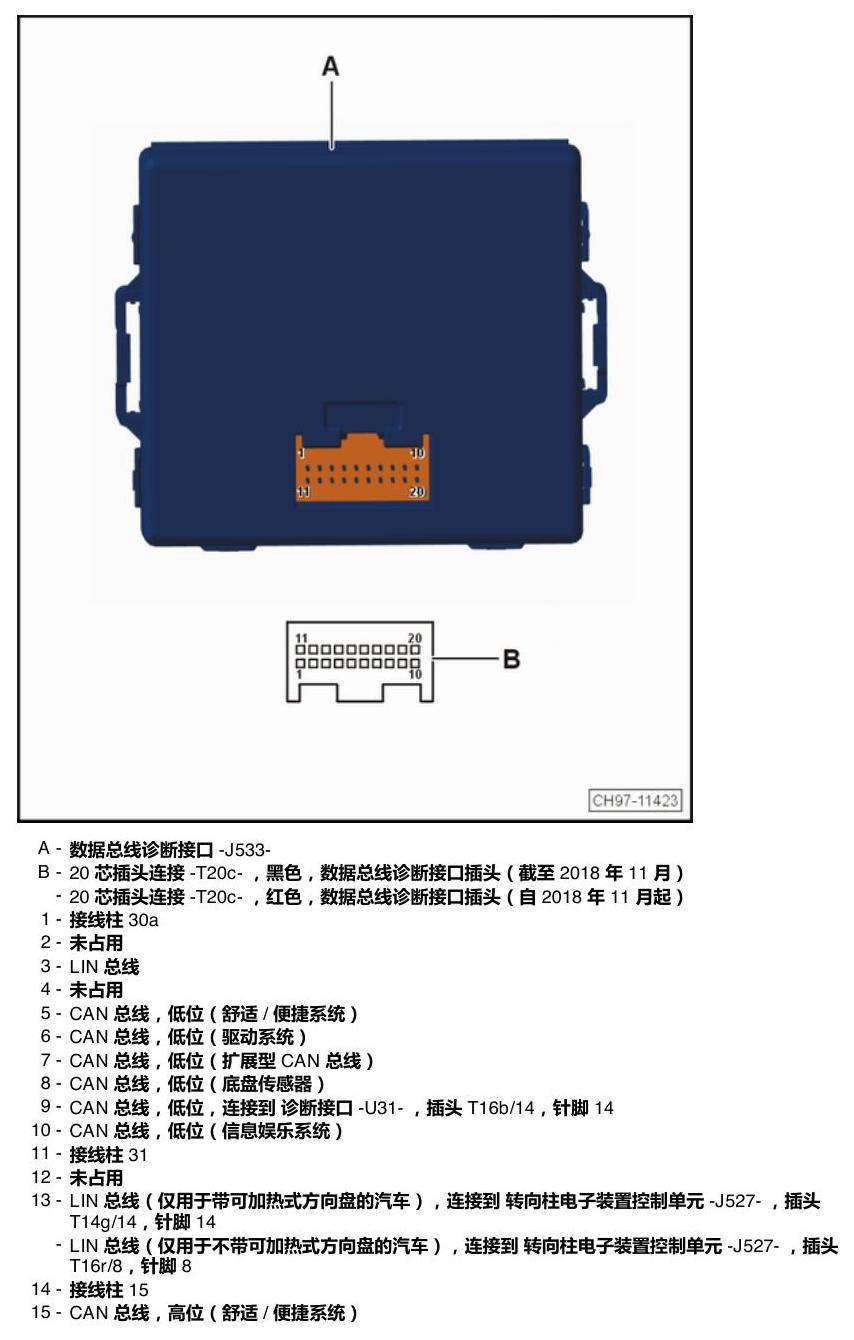

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第73页

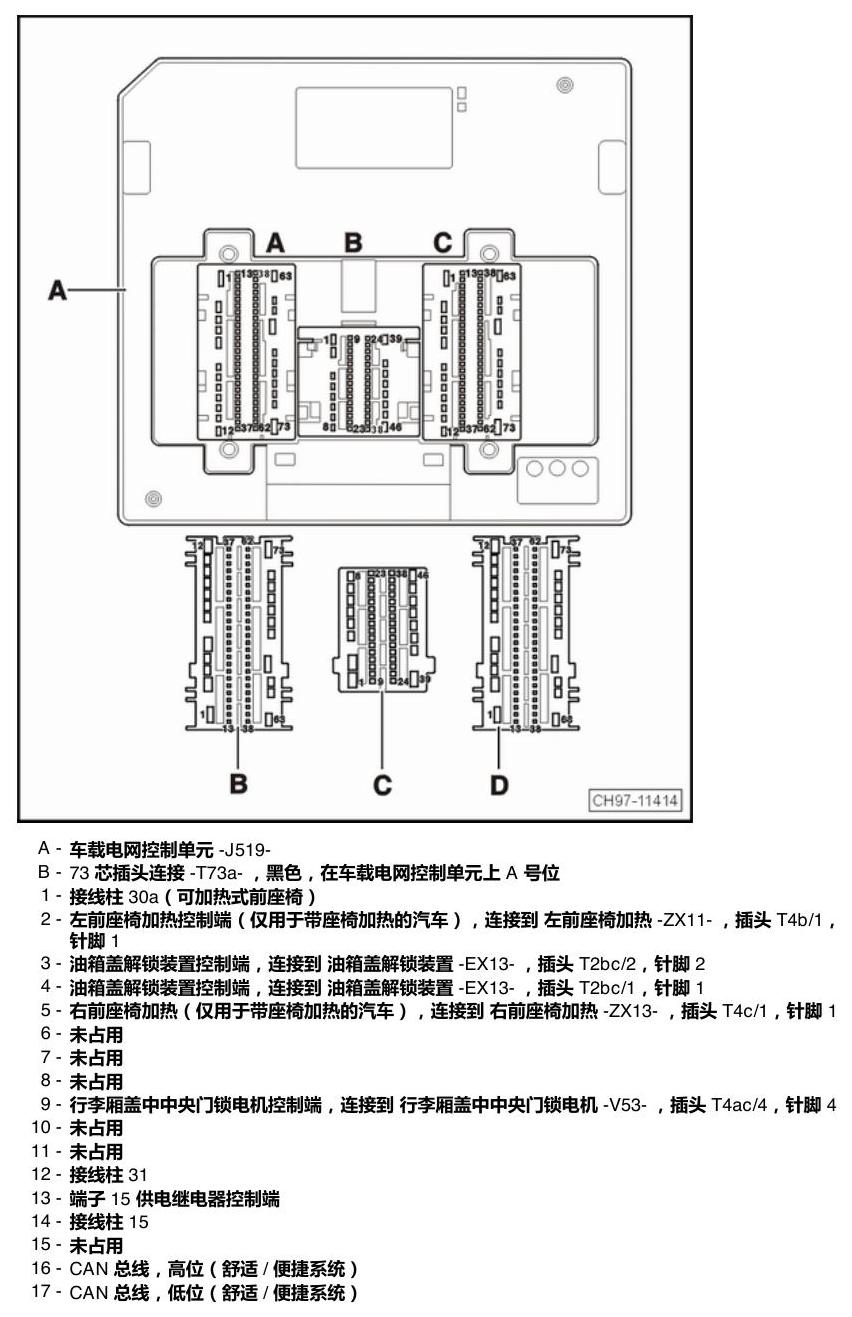

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第74页

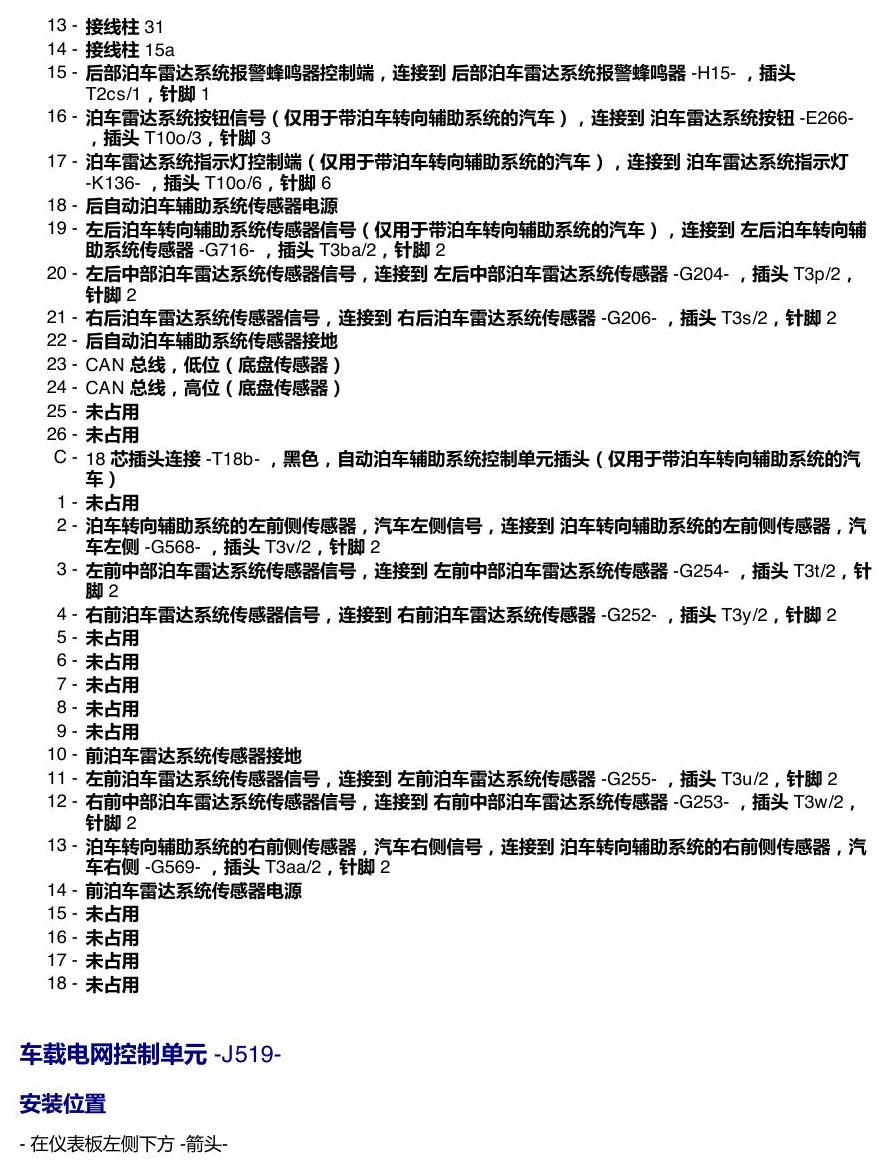

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第75页

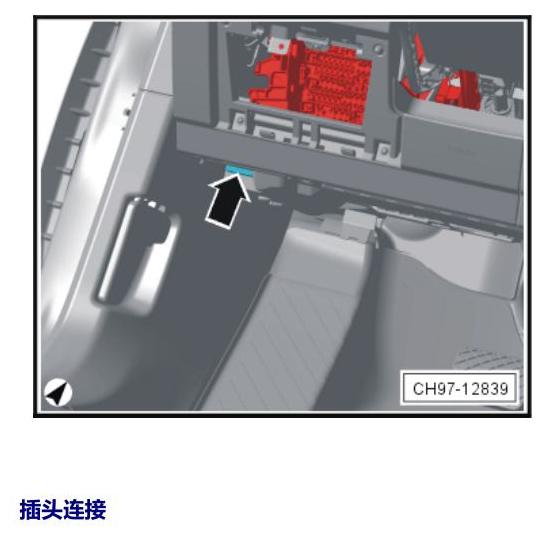

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第76页

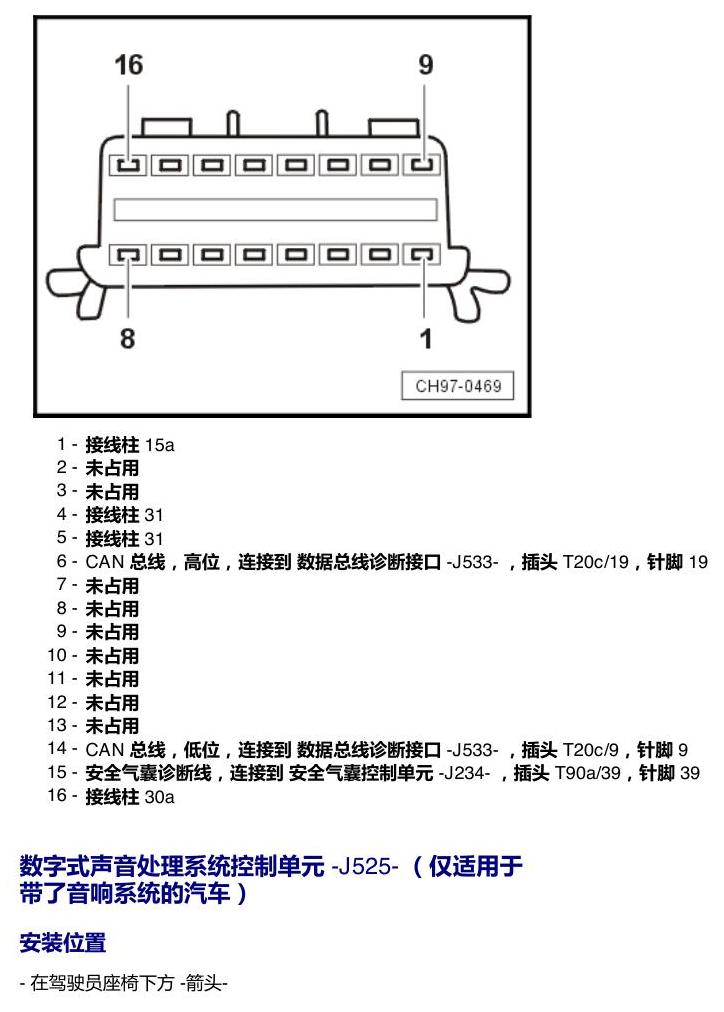

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第77页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第78页

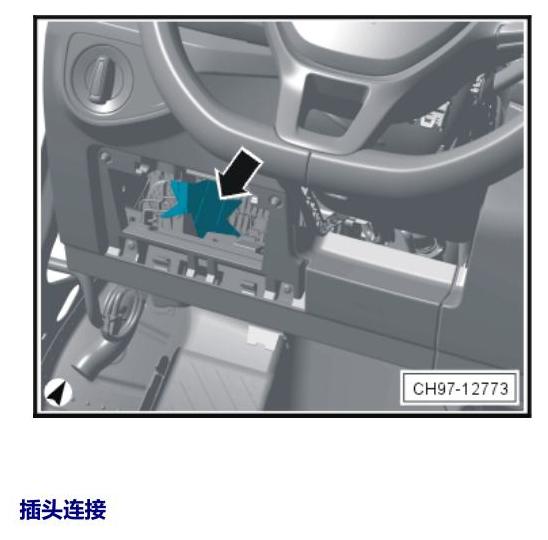

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第79页

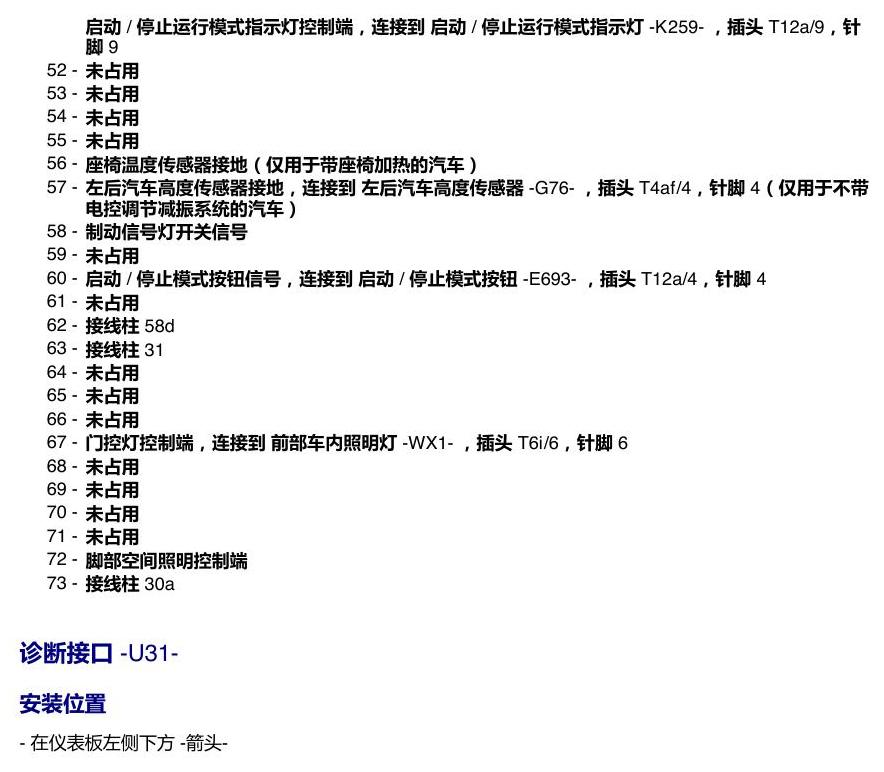

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第80页

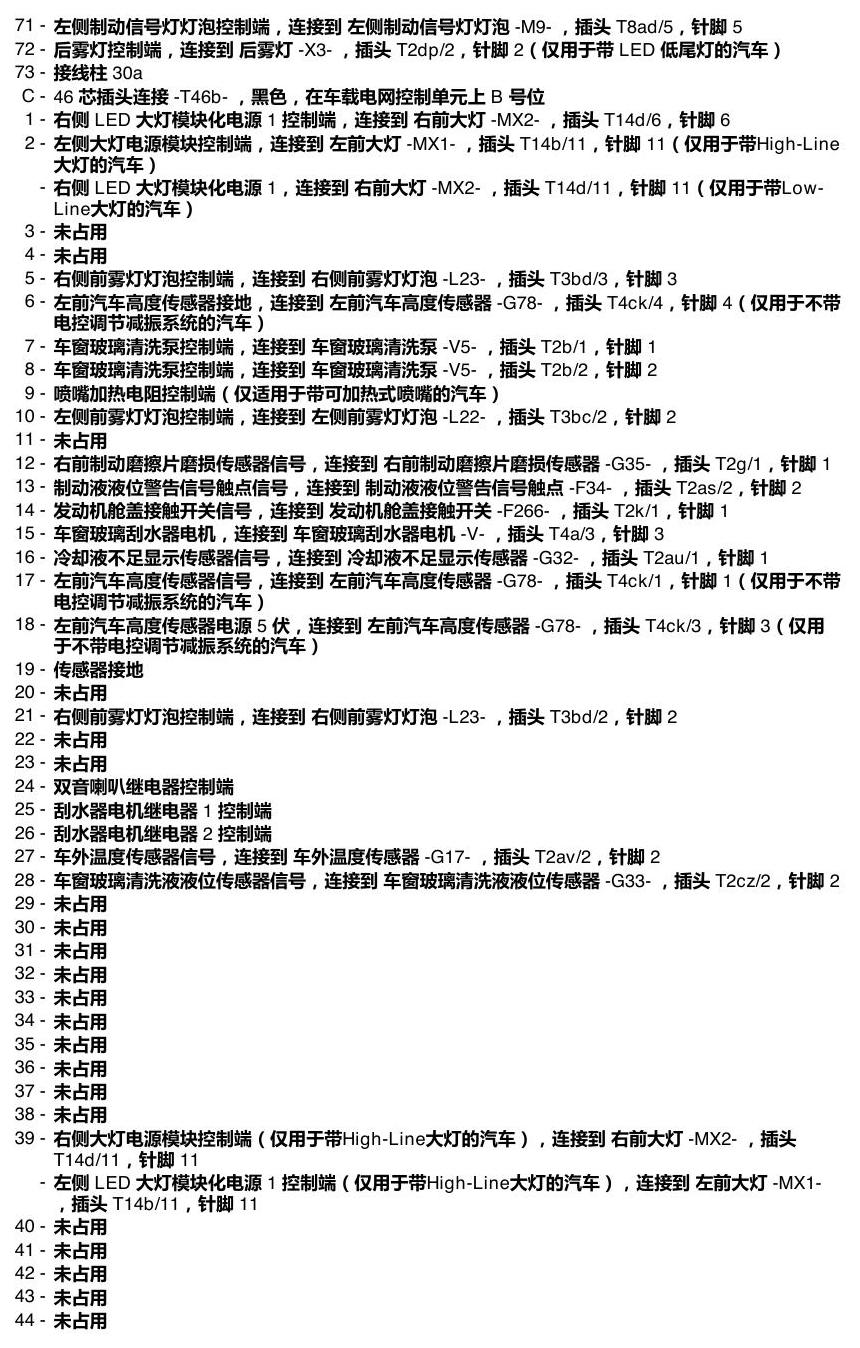

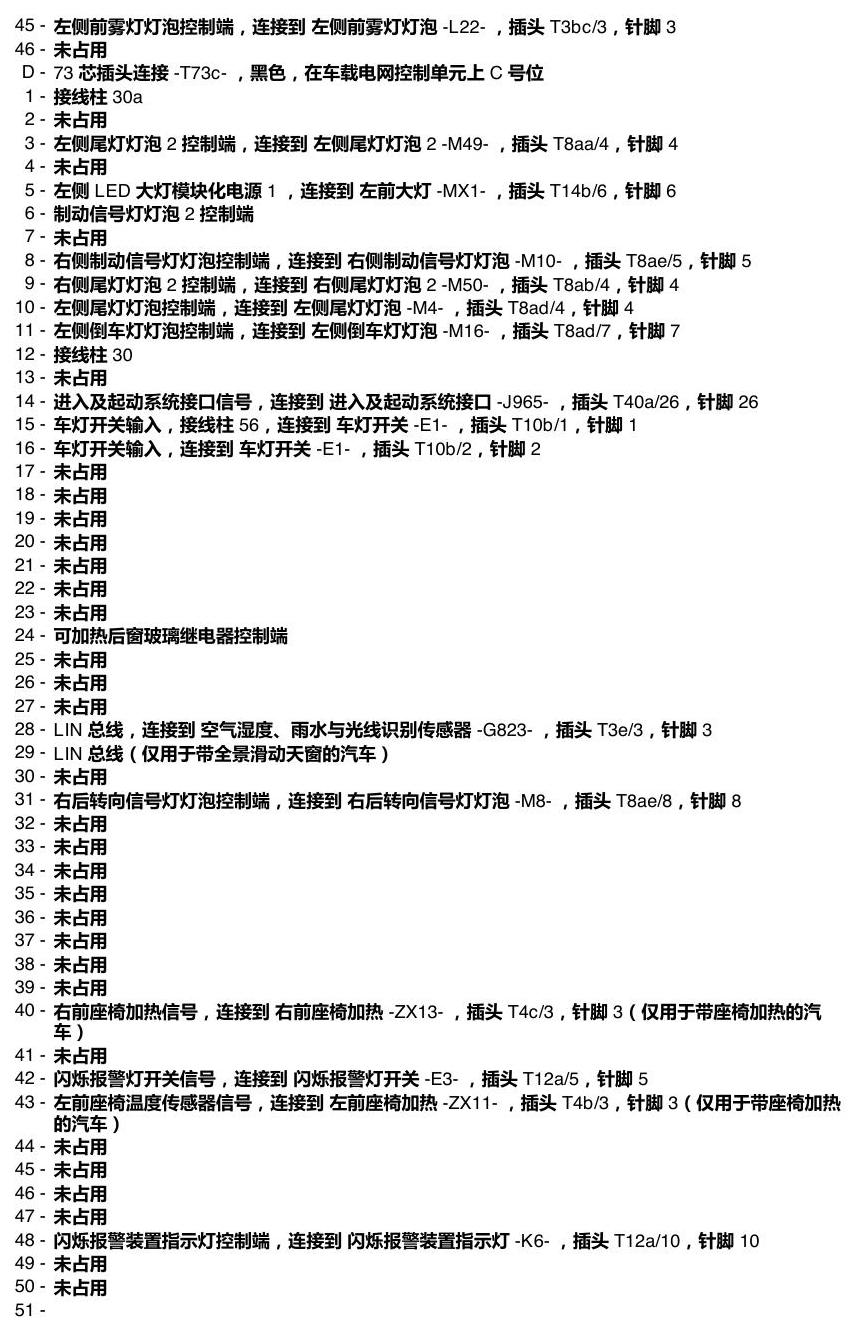

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第81页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第82页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第83页

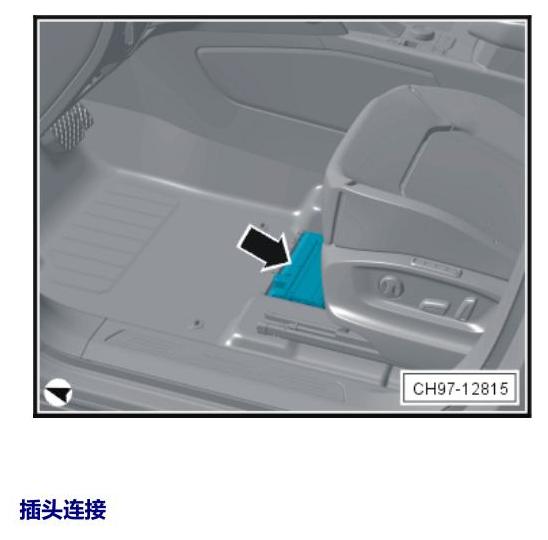

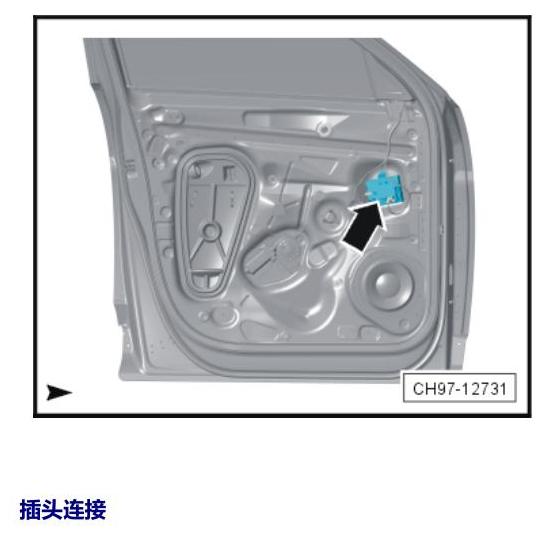

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第84页

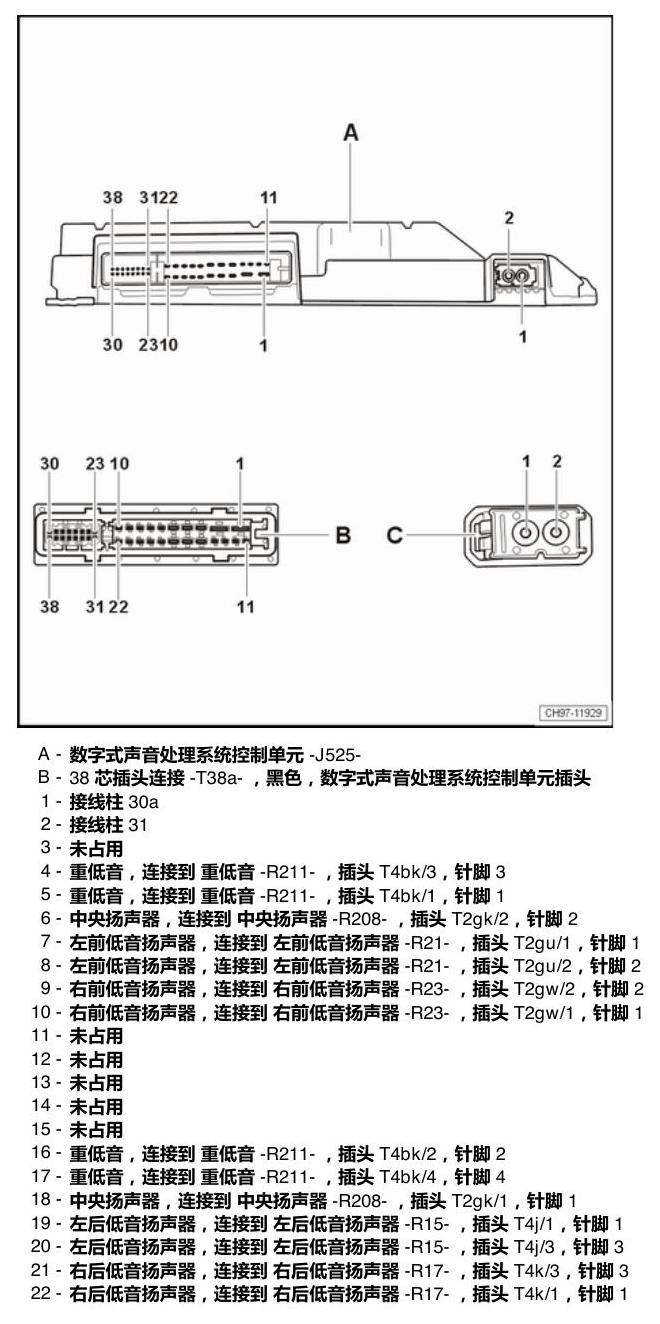

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第85页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第86页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第87页

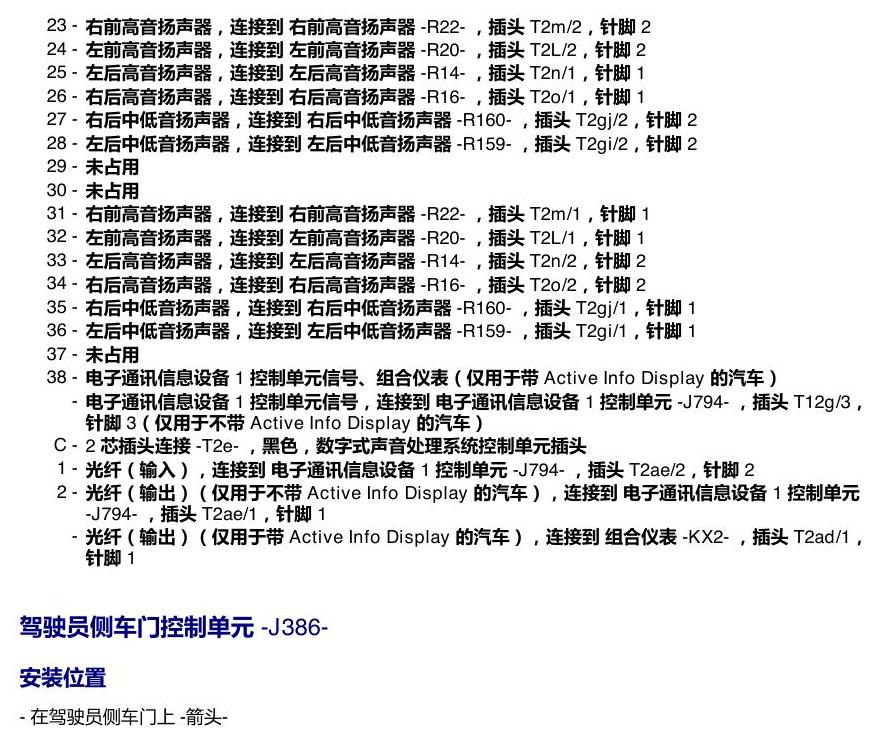

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第88页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第89页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第90页

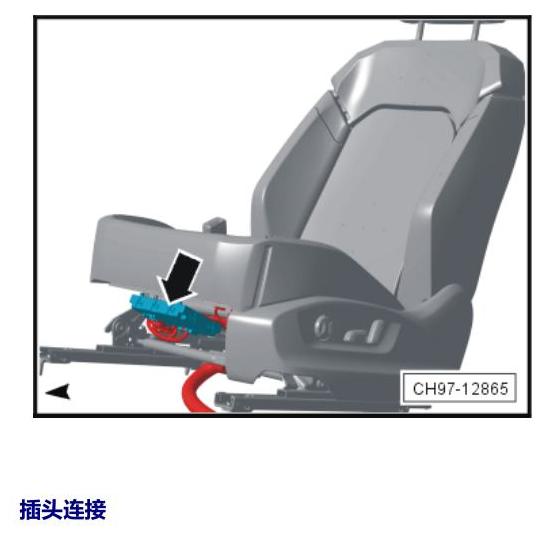

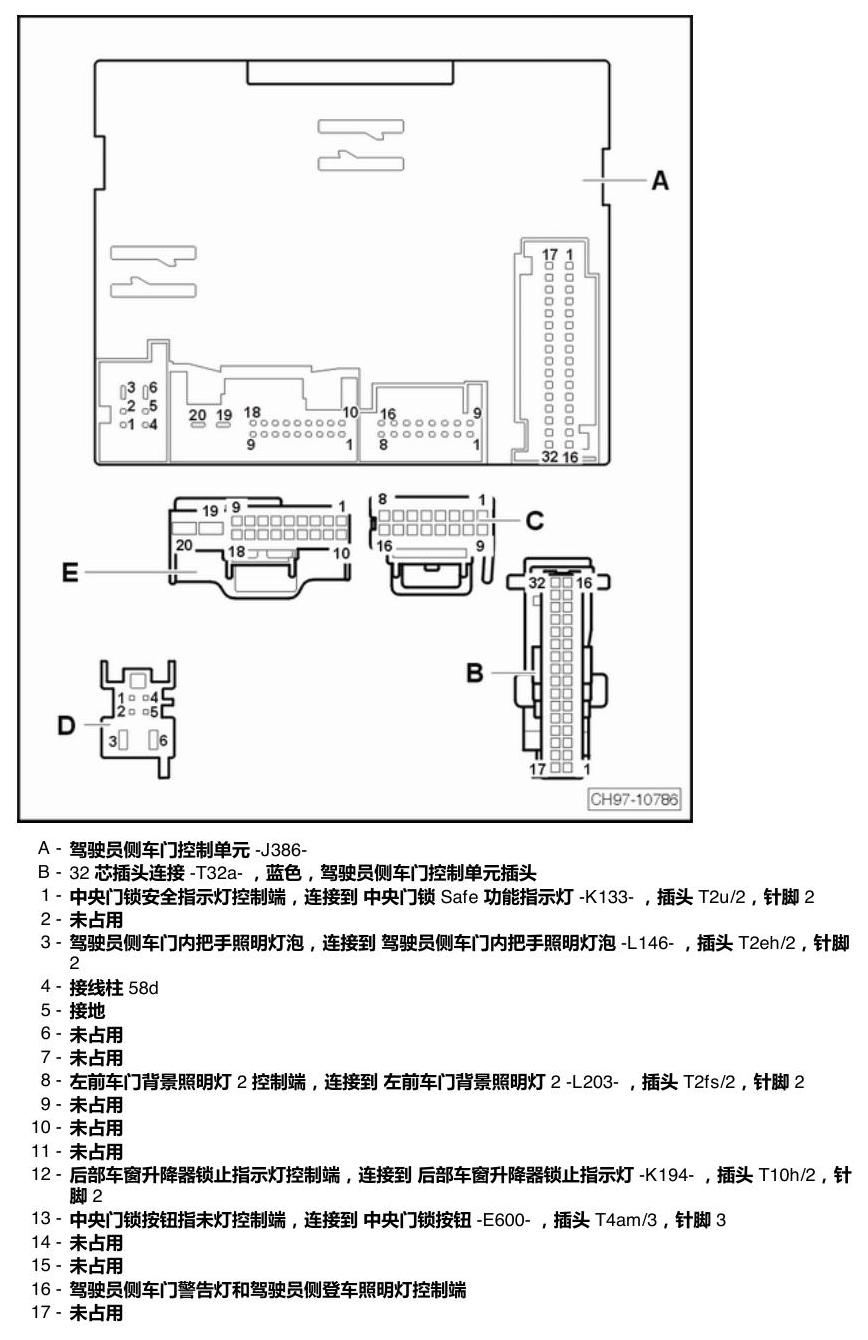

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第91页

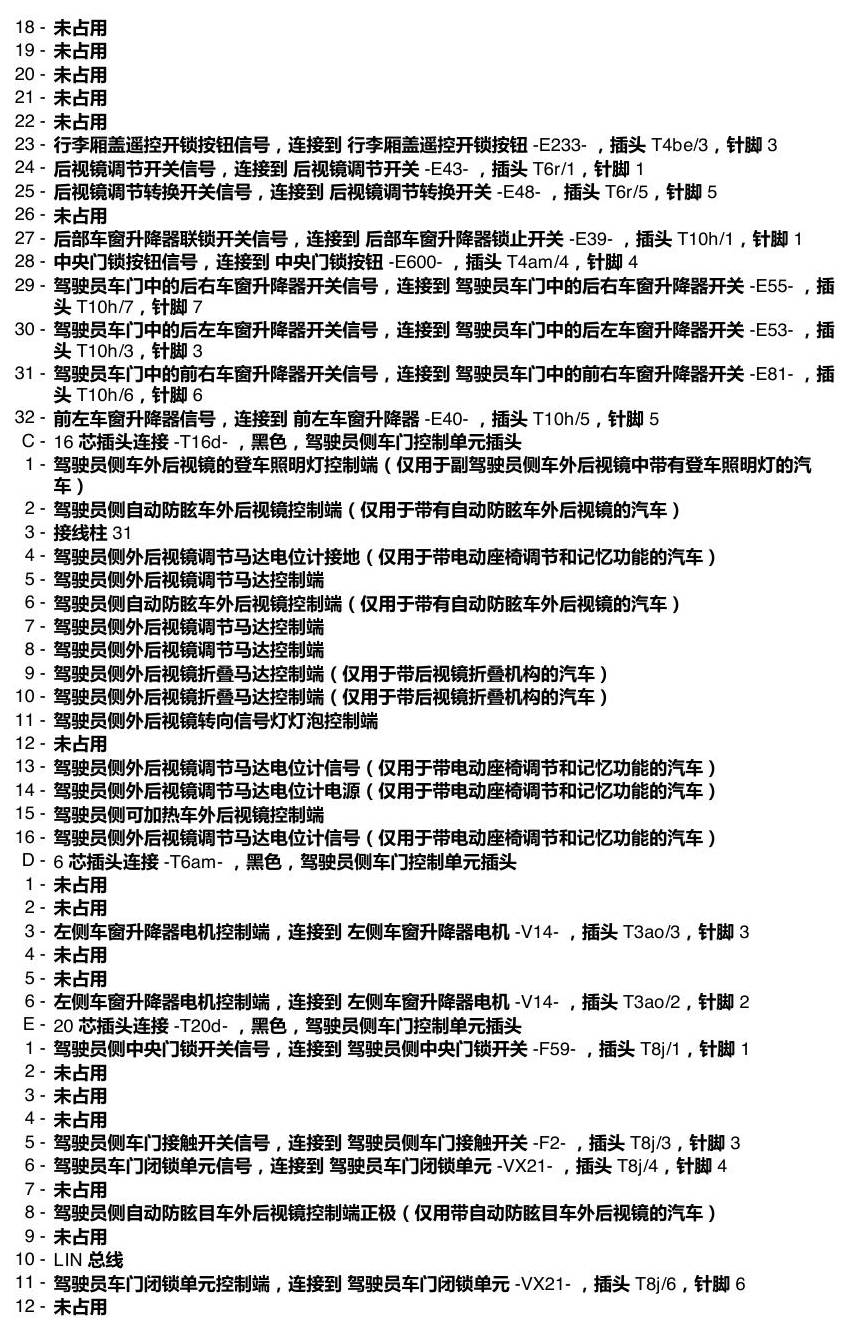

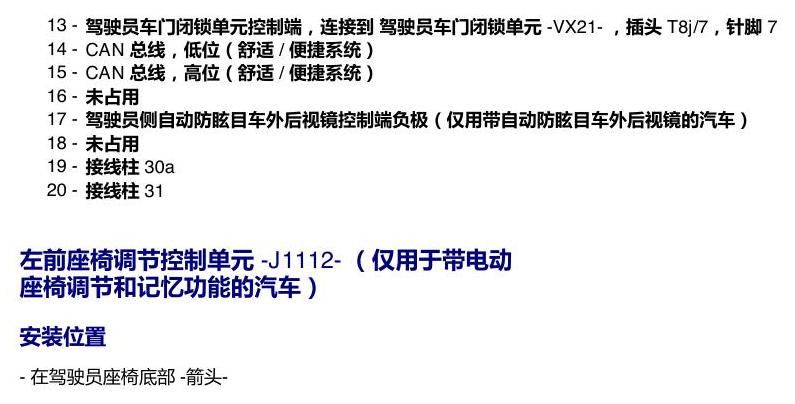

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第92页

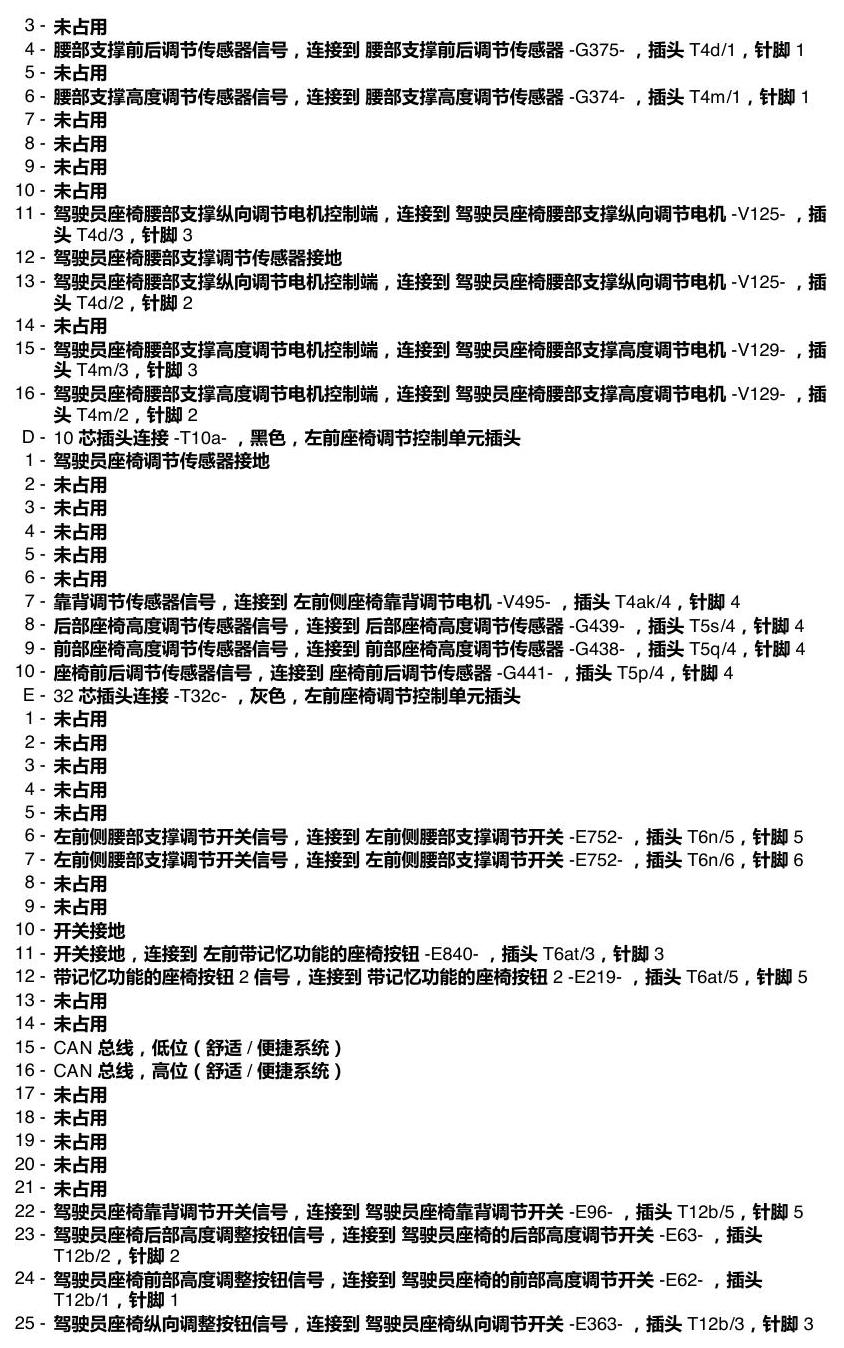

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第93页

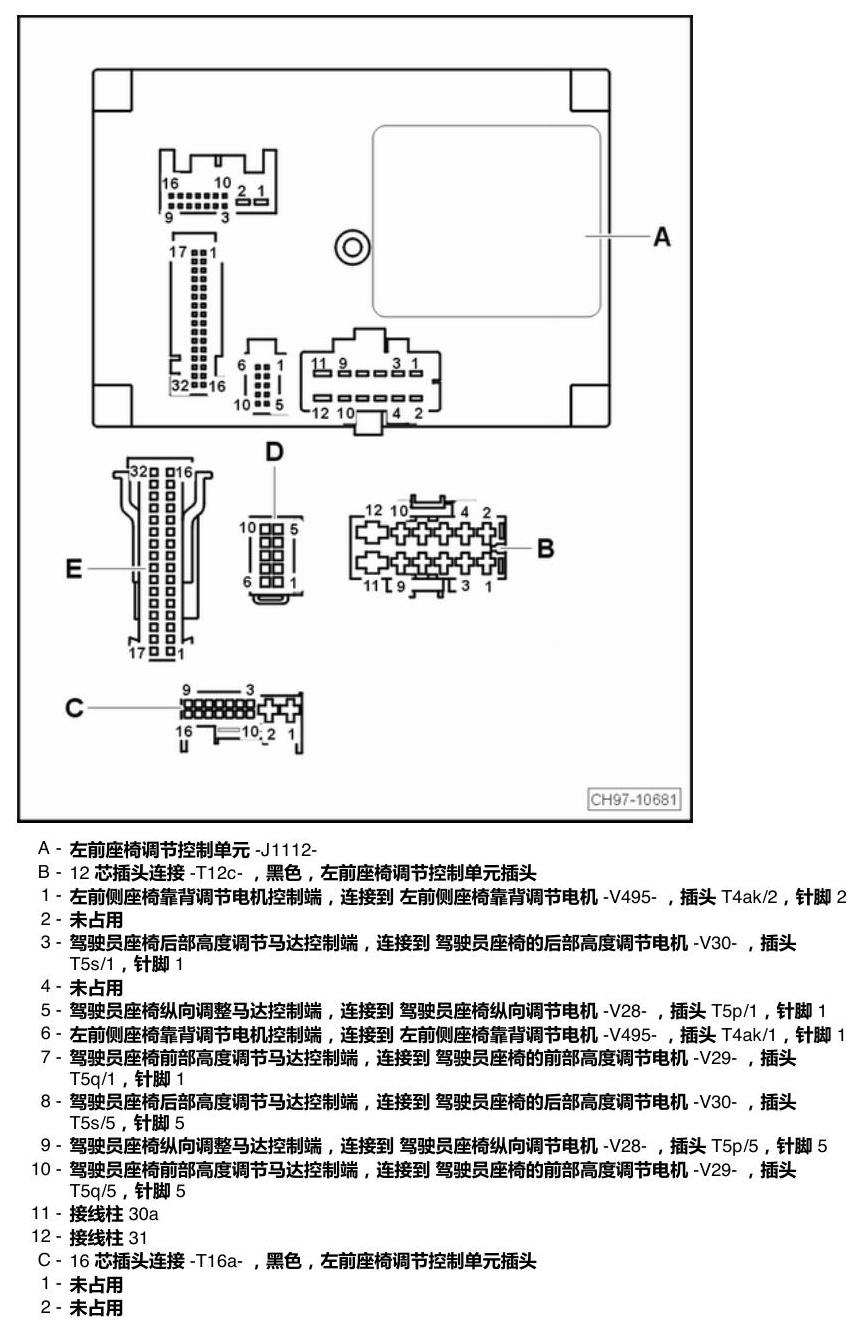

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第94页

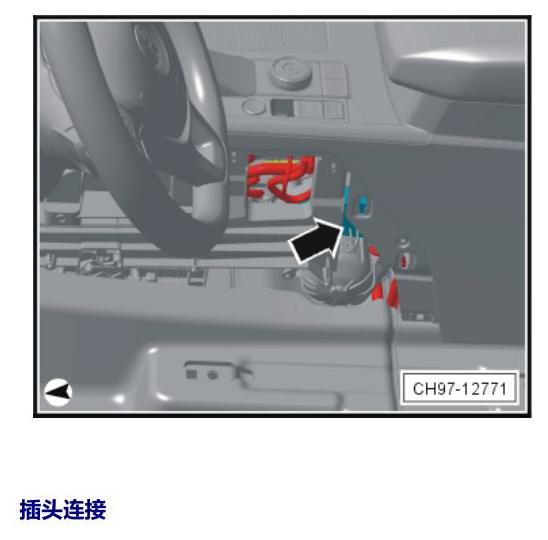

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第95页

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第96页

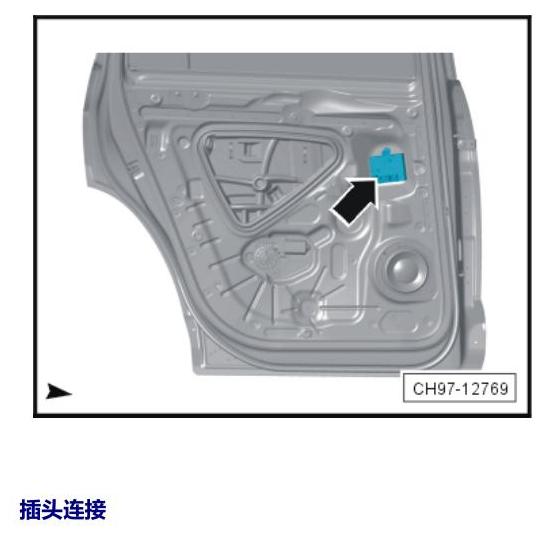

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第97页

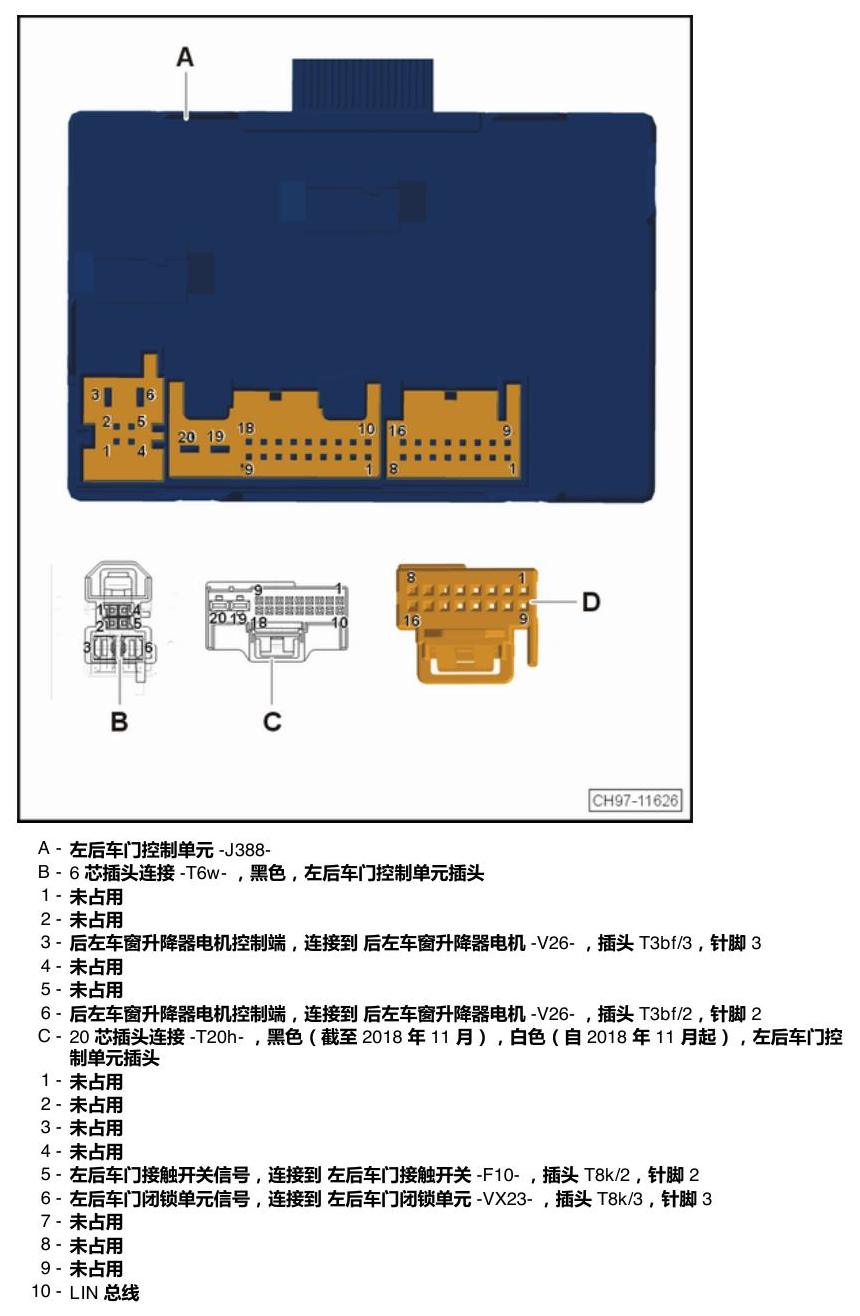

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第98页

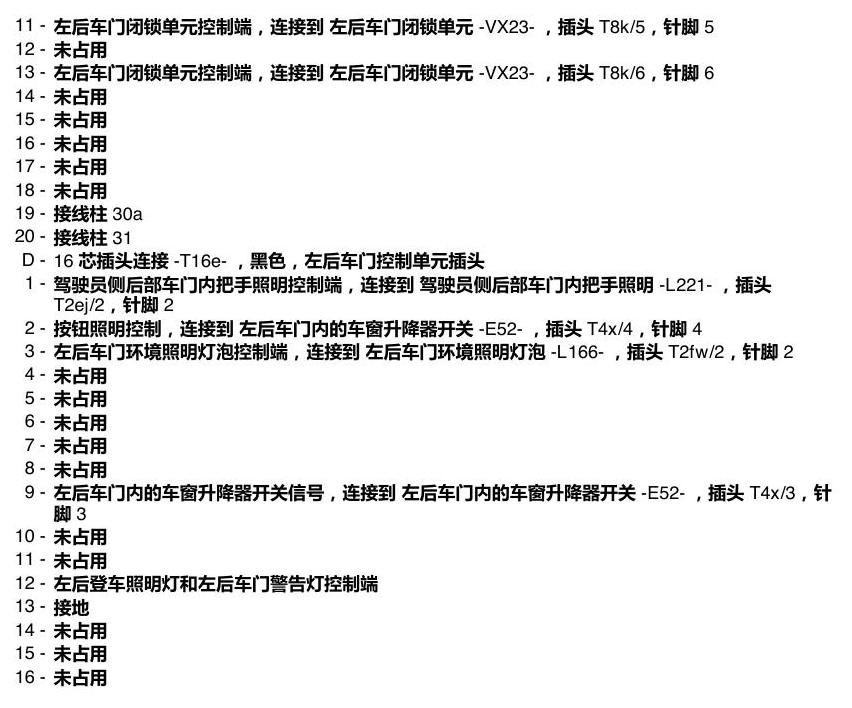

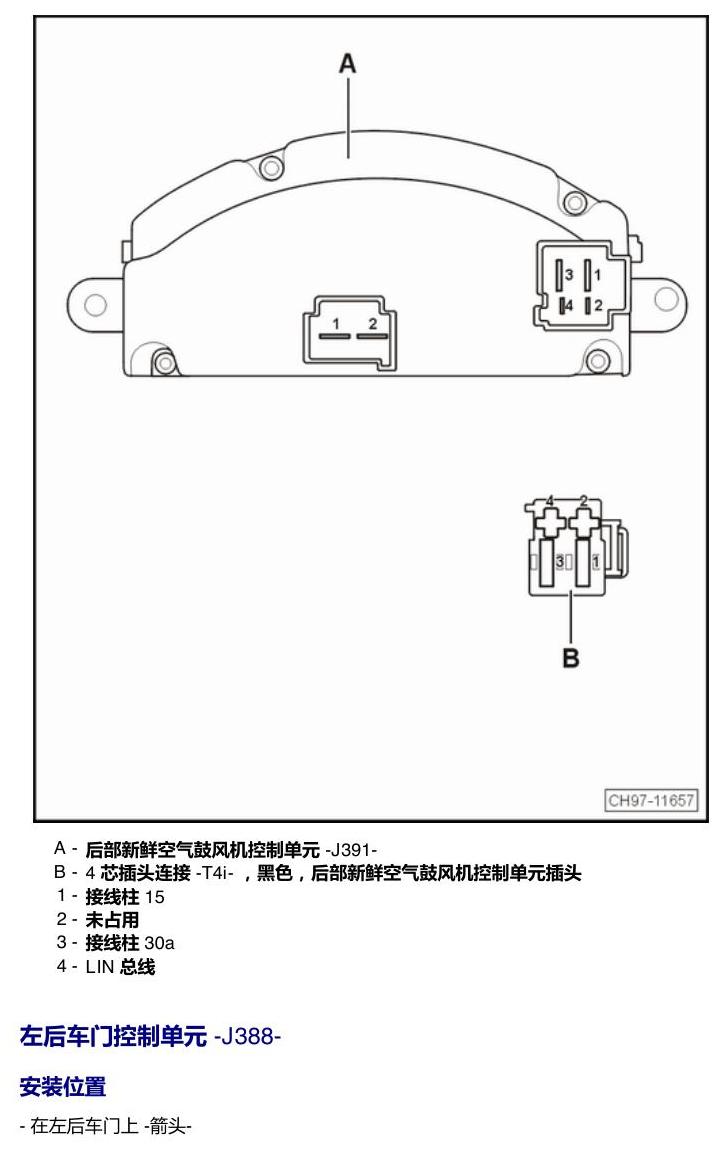

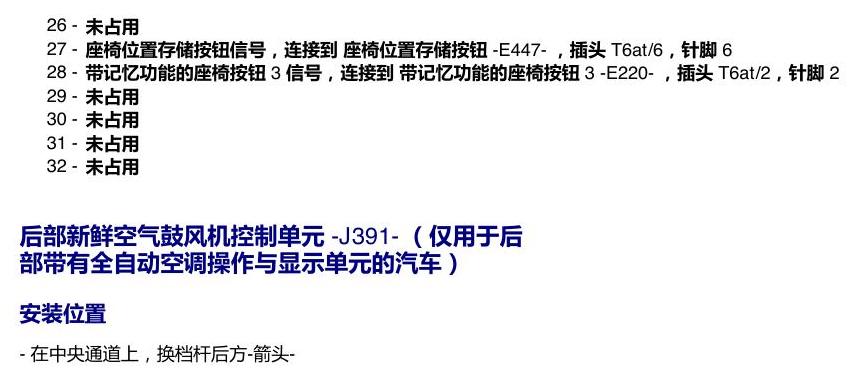

上海大众途昂汽车中部的控制单元电路图 — 上海大众途昂汽车中部的控制单元电路图原始资料第99页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
