奥迪A8 D5 电路图 带矩阵光束的 LED 大灯 , (8G5) 电路图

肖师傅
肖师傅
肖师傅
管理员
14385
文章
2
粉丝
电路速查评论127阅读模式
摘要奥迪A8 D5 电路图 带矩阵光束的 LED 大灯 , (8G5) 电路图资料。

奥迪A8 D5 电路图 带矩阵光束的 LED 大灯 , (8G5) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

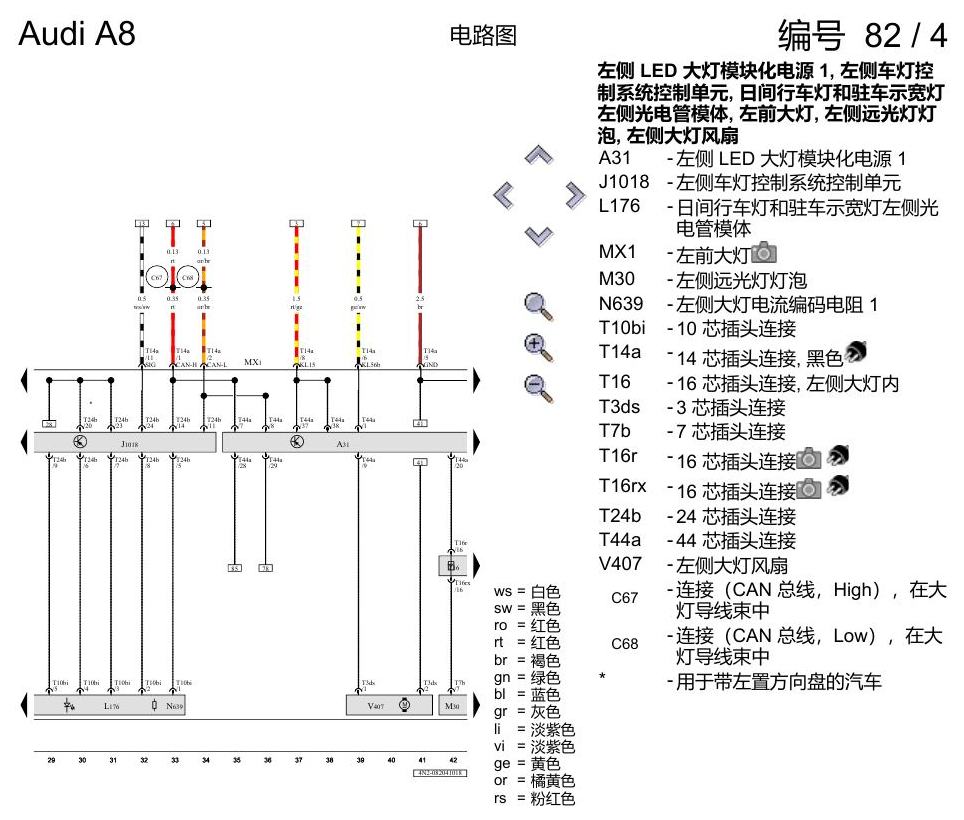

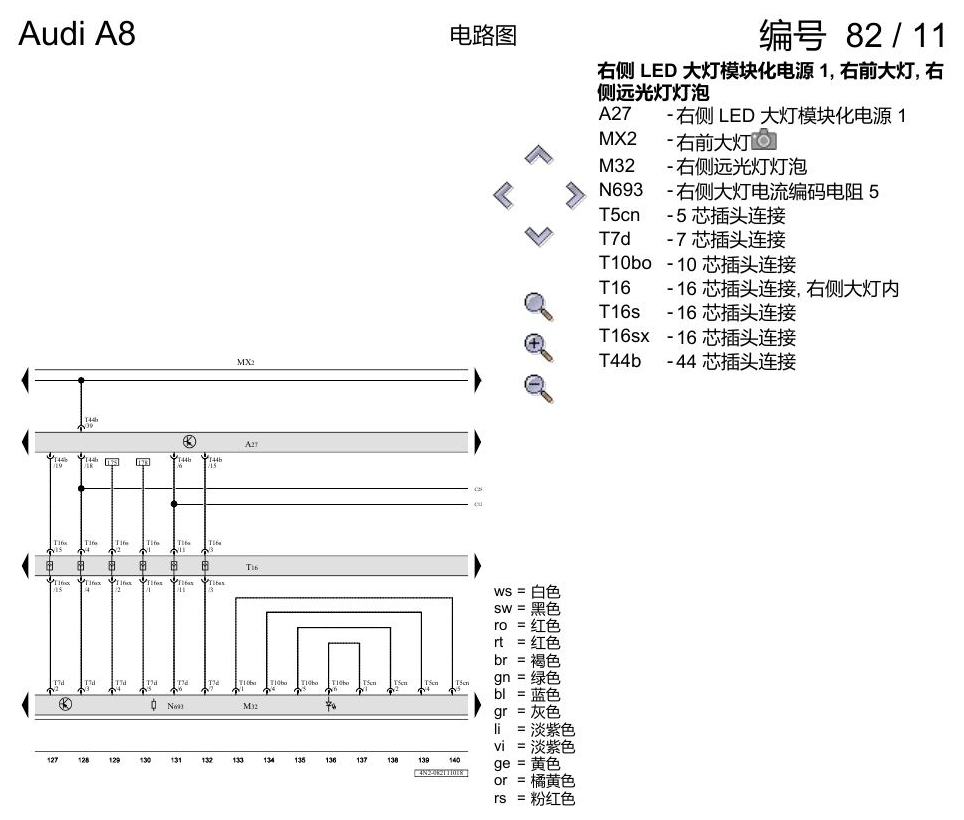

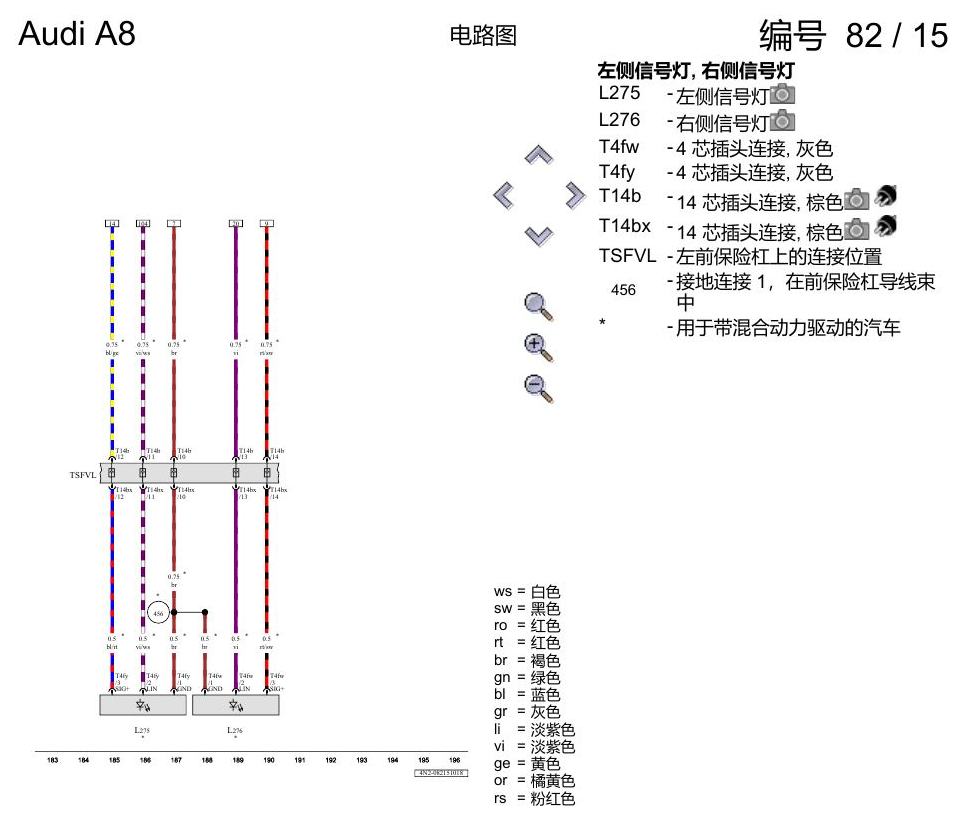

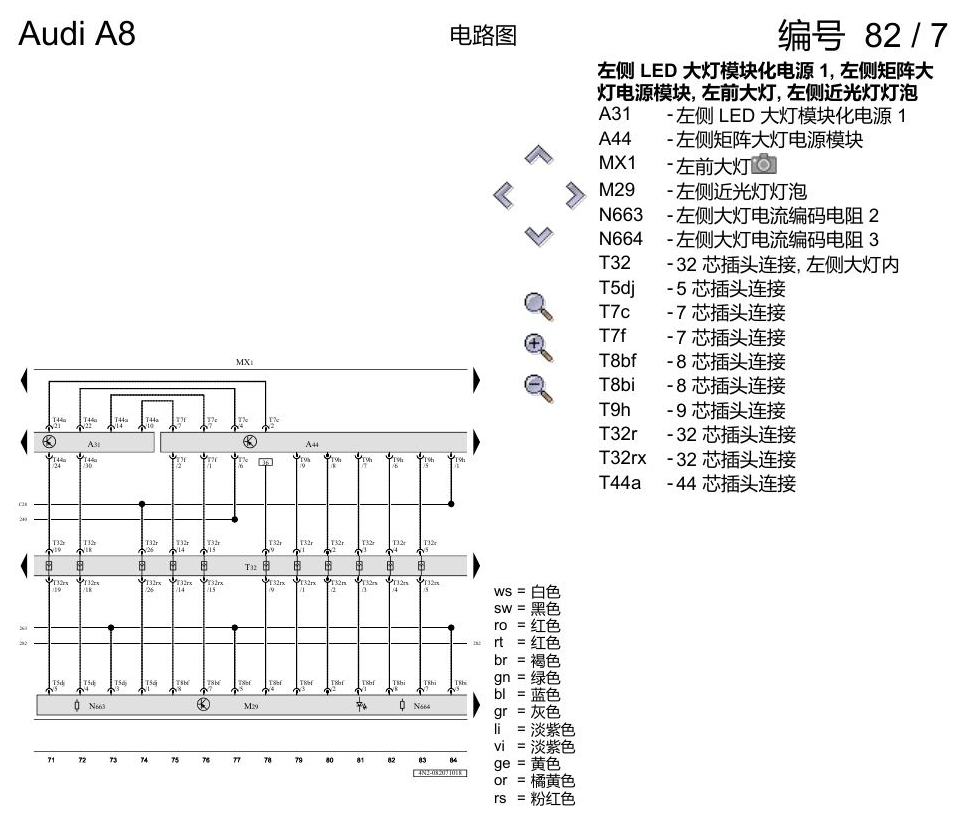

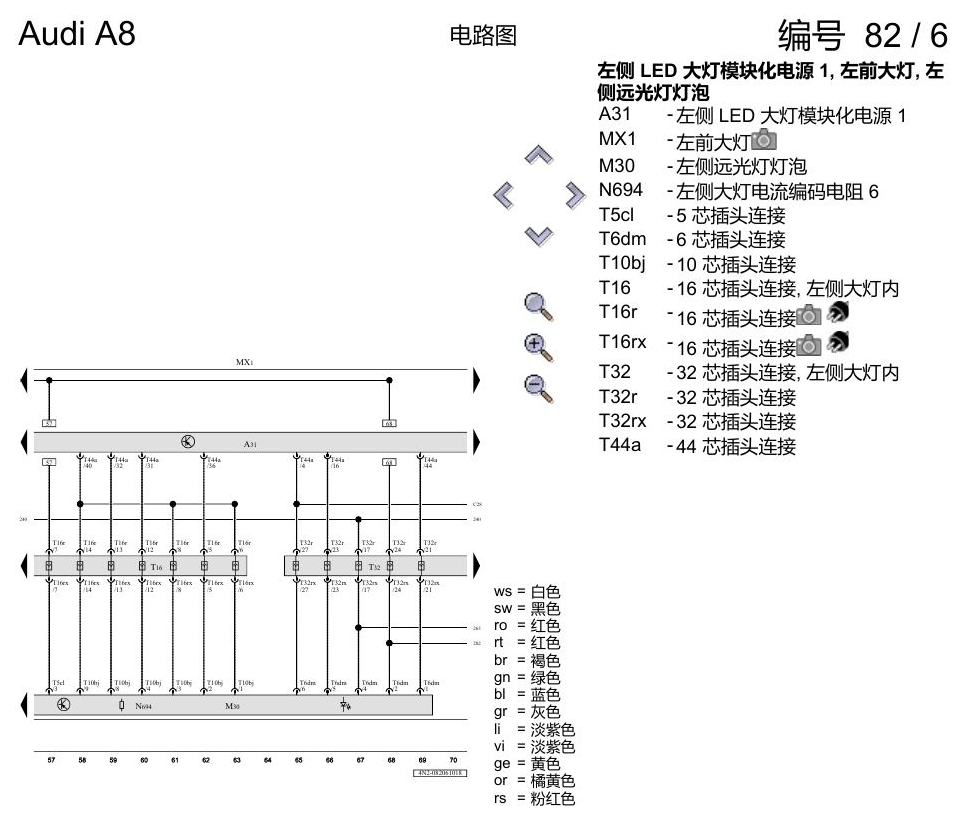

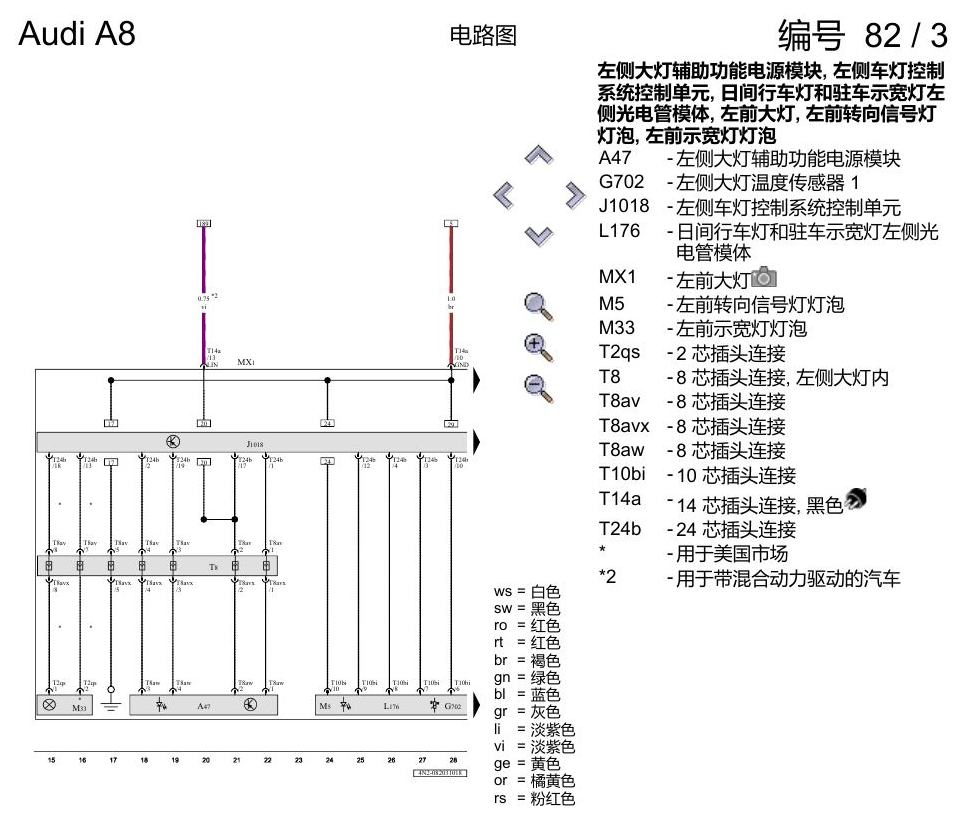

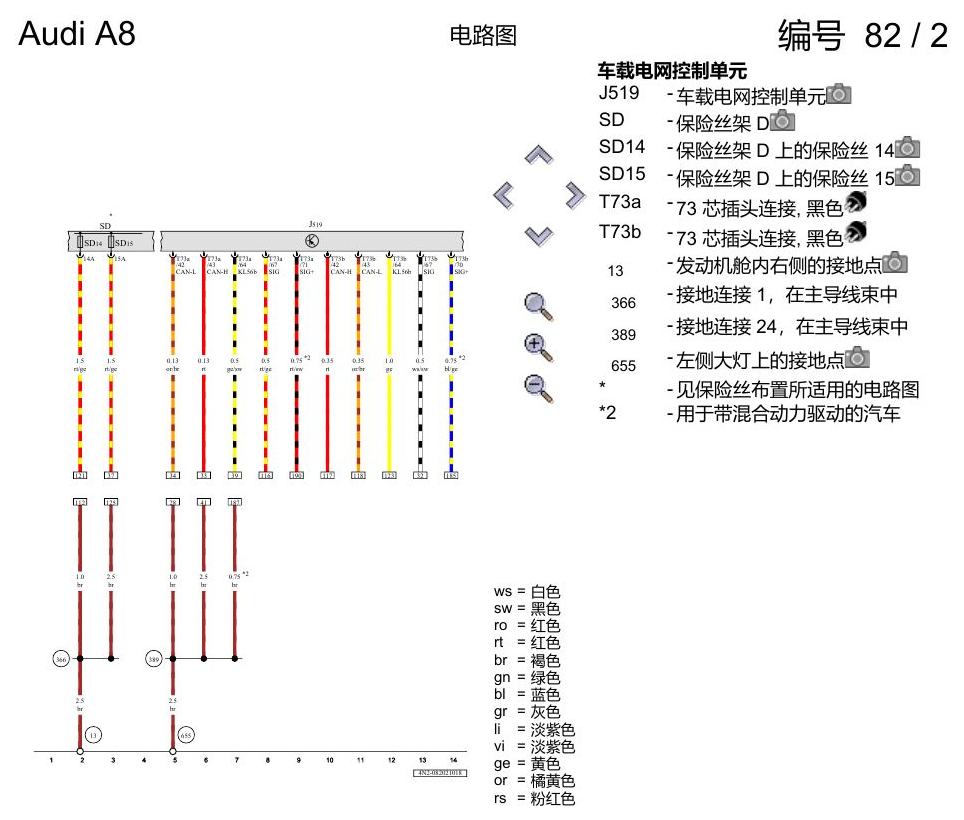

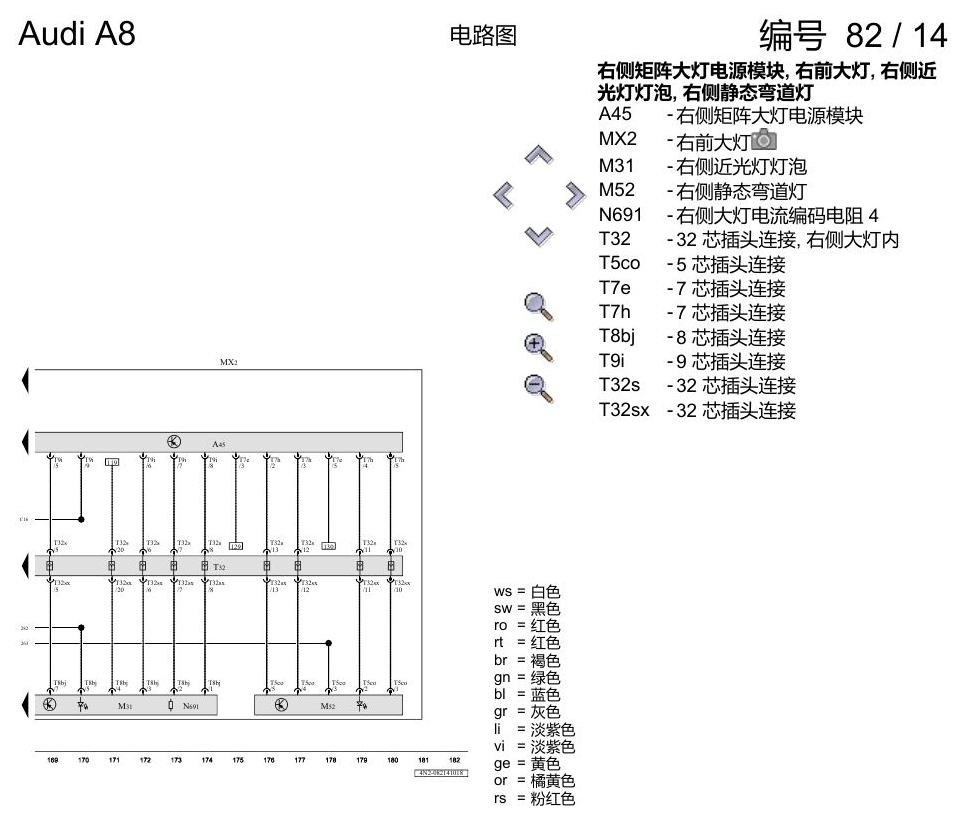

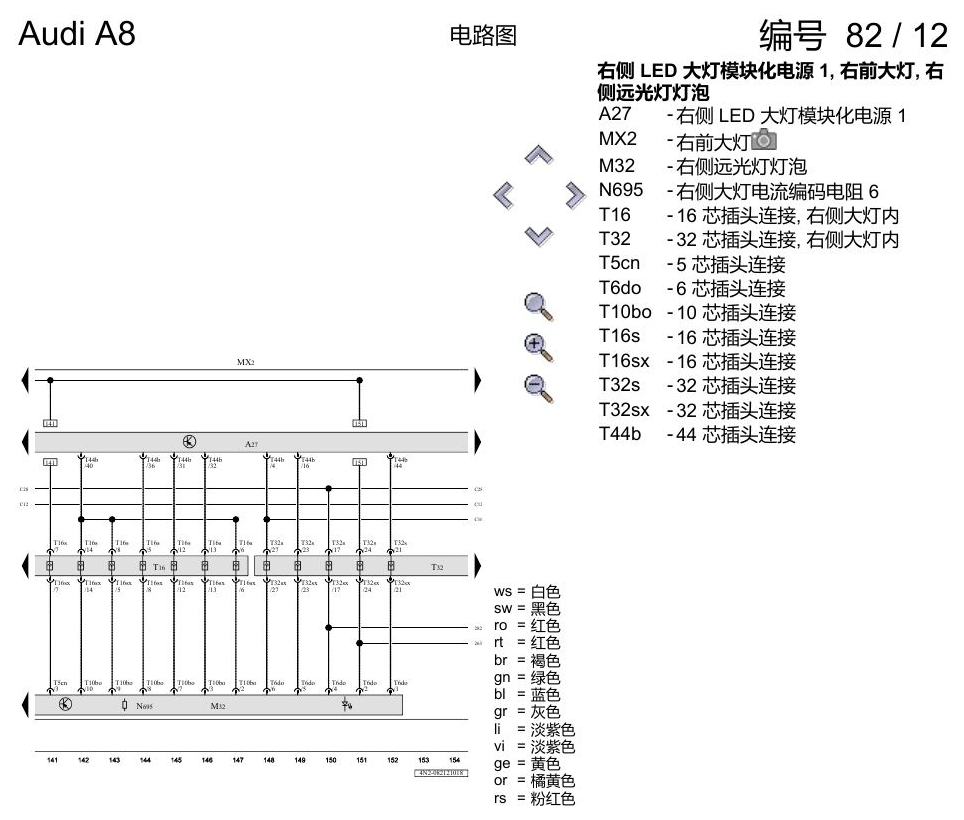

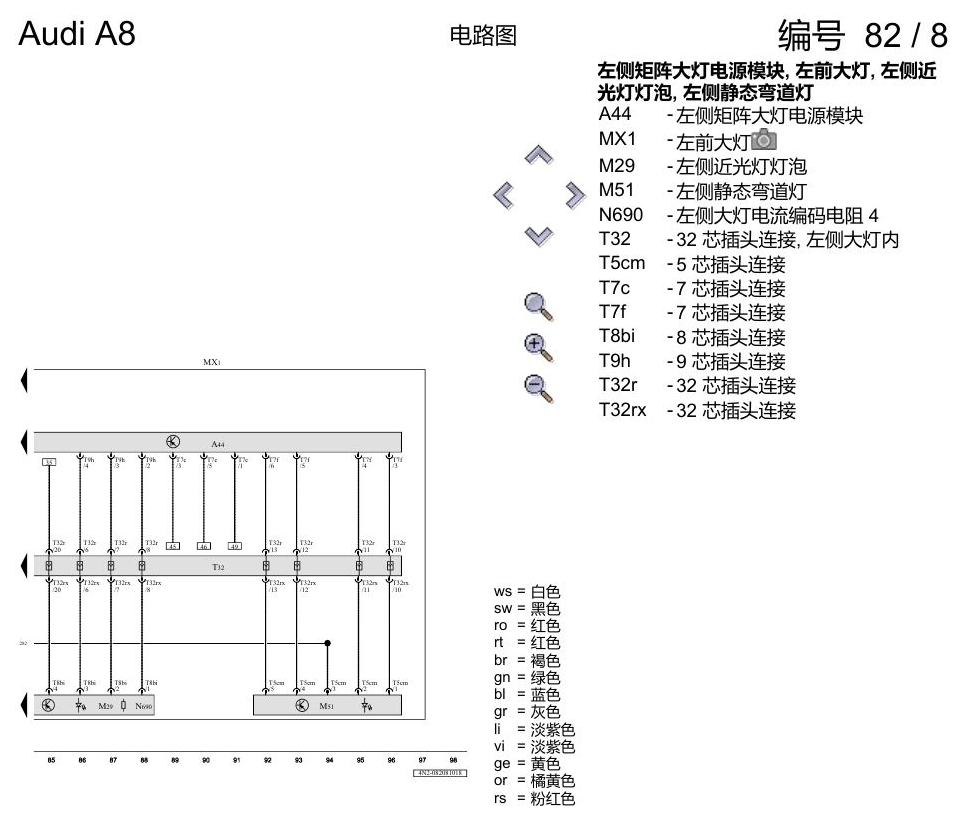

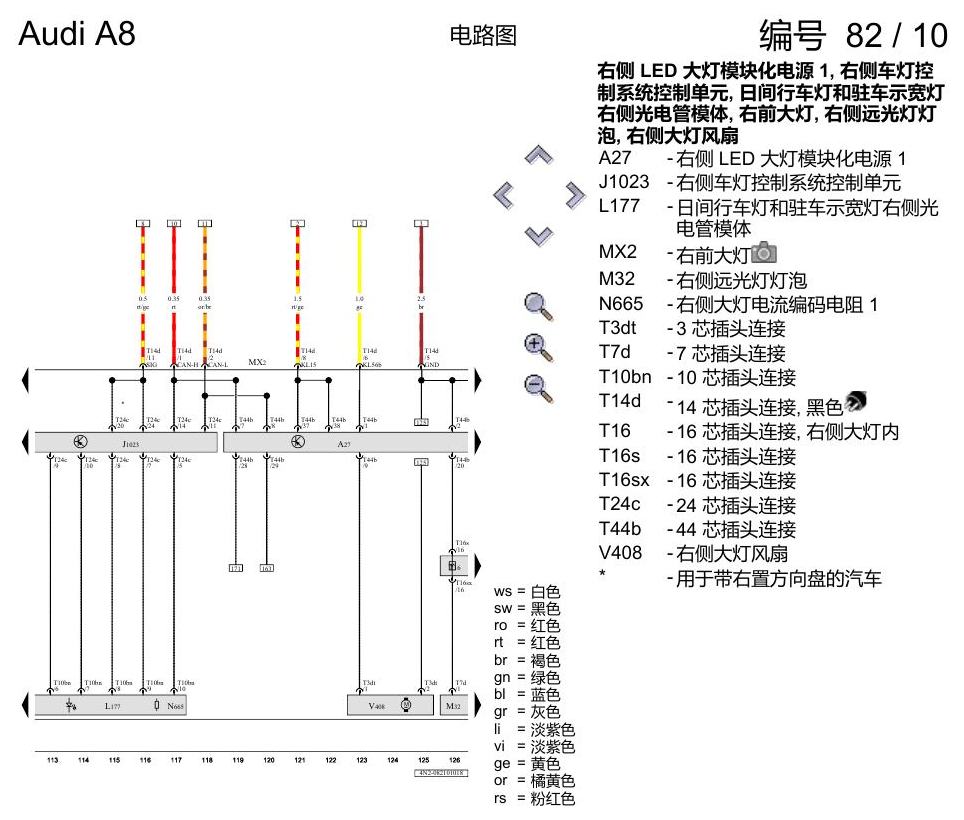

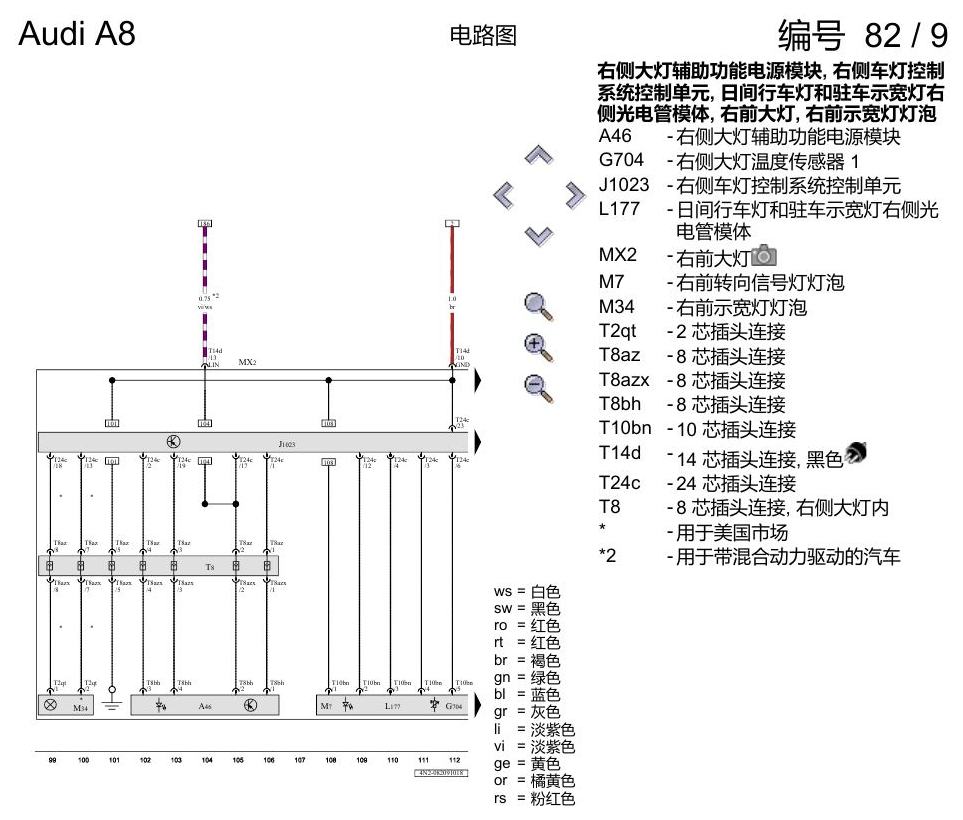

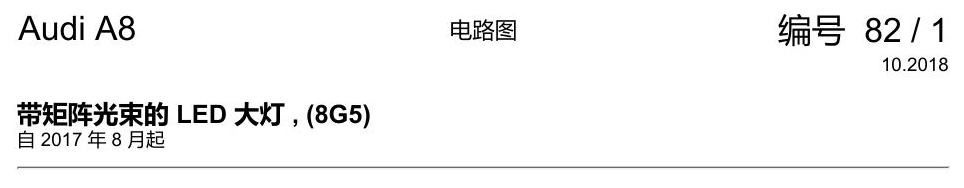

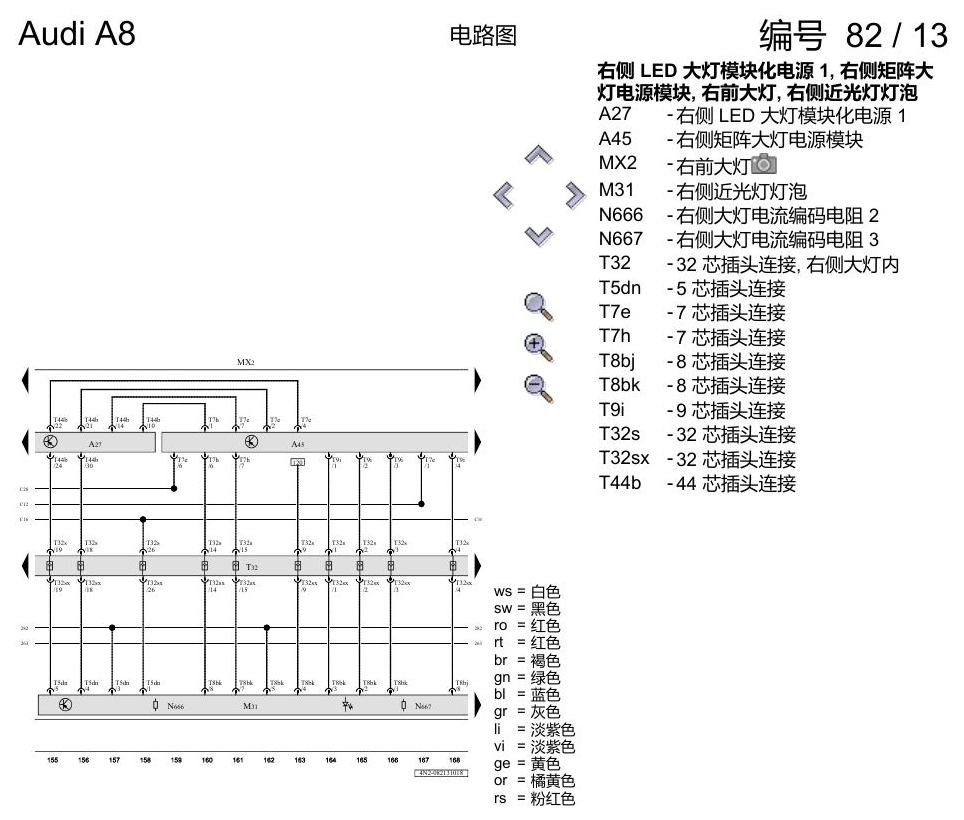

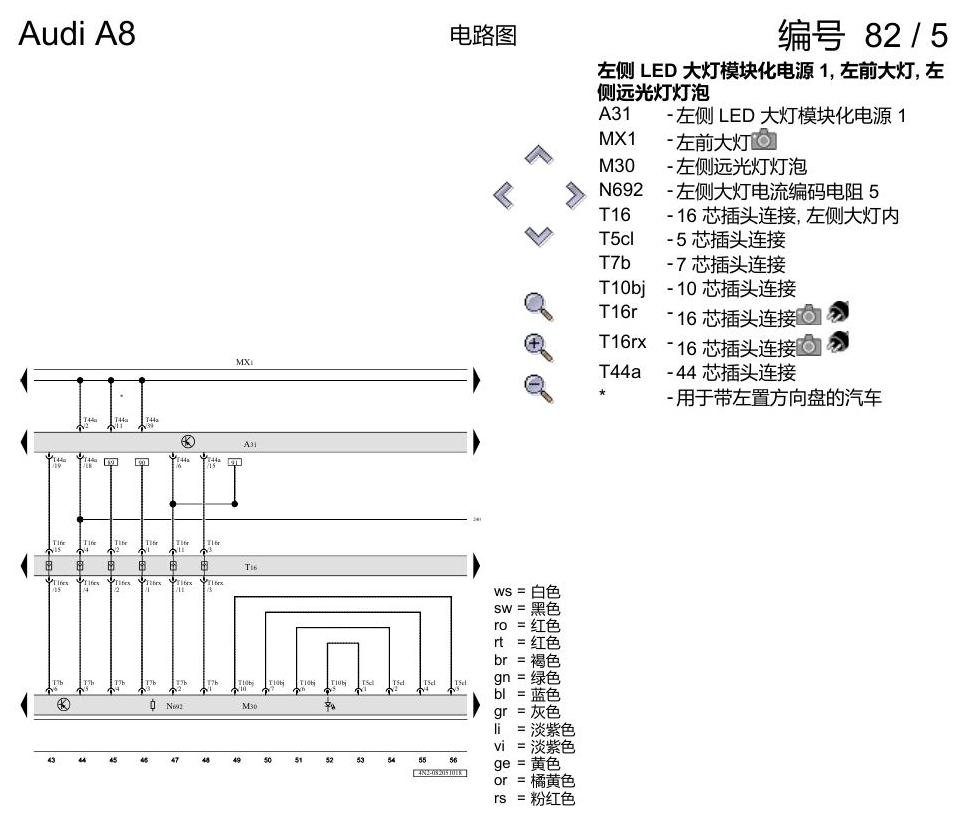

下方为原始资料图，共 15 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
