摘要围绕奔驰M275/M285 V12发动机的启动许可、供电、双涡轮、燃油点火、冷却润滑和检测引导整理特殊诊断方法。

M275/M285故障分析首先要确认启动许可、控制单元供电和网络状态，再进入空气、燃油、点火与机械检查。多系统同时报码时，共同电源或通信问题应优先排除。

双涡轮V12的左右气缸列具有良好的对比条件。相同工况下的压力、温度、混合气和失火差异，能够帮助定位故障路径。

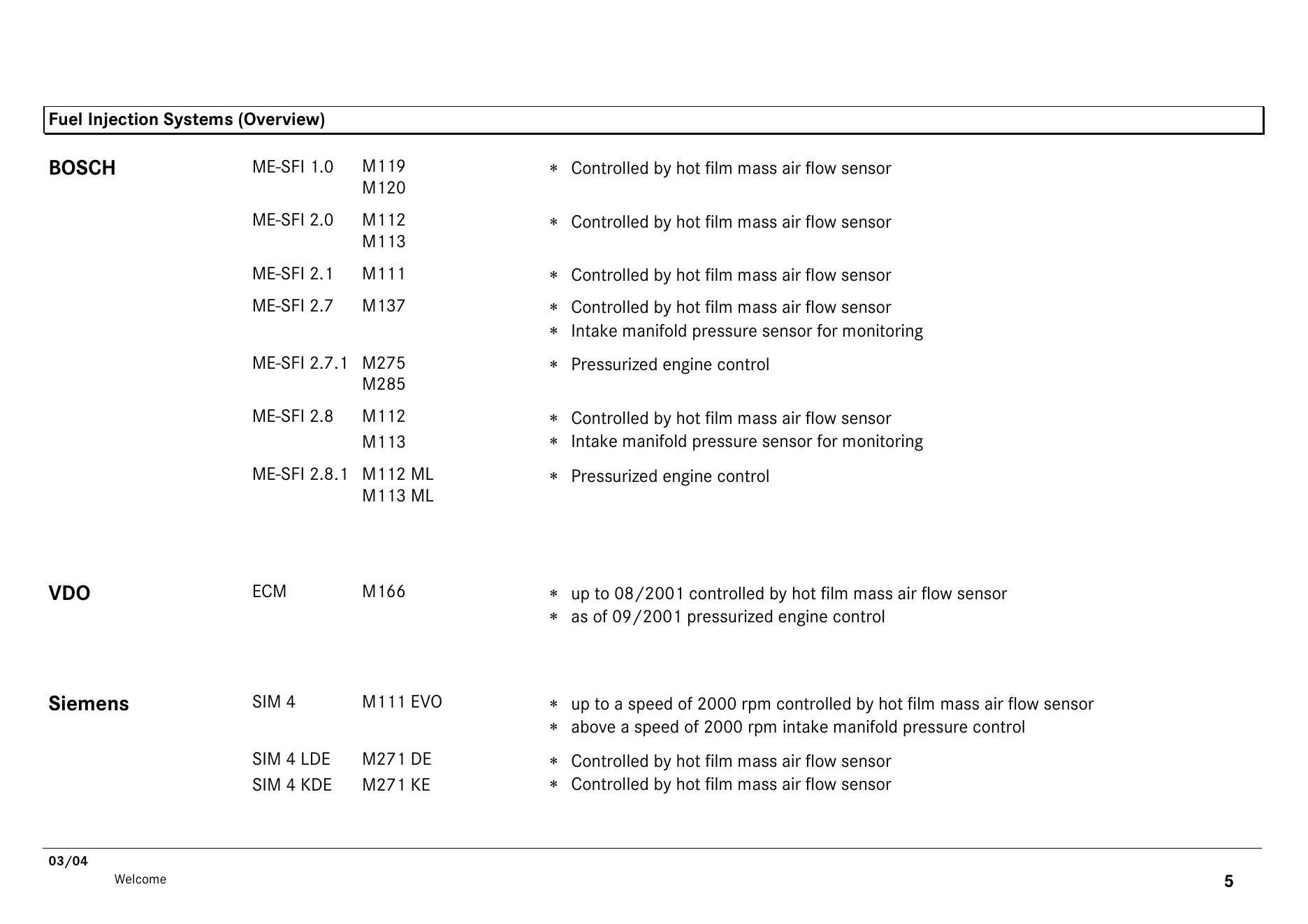

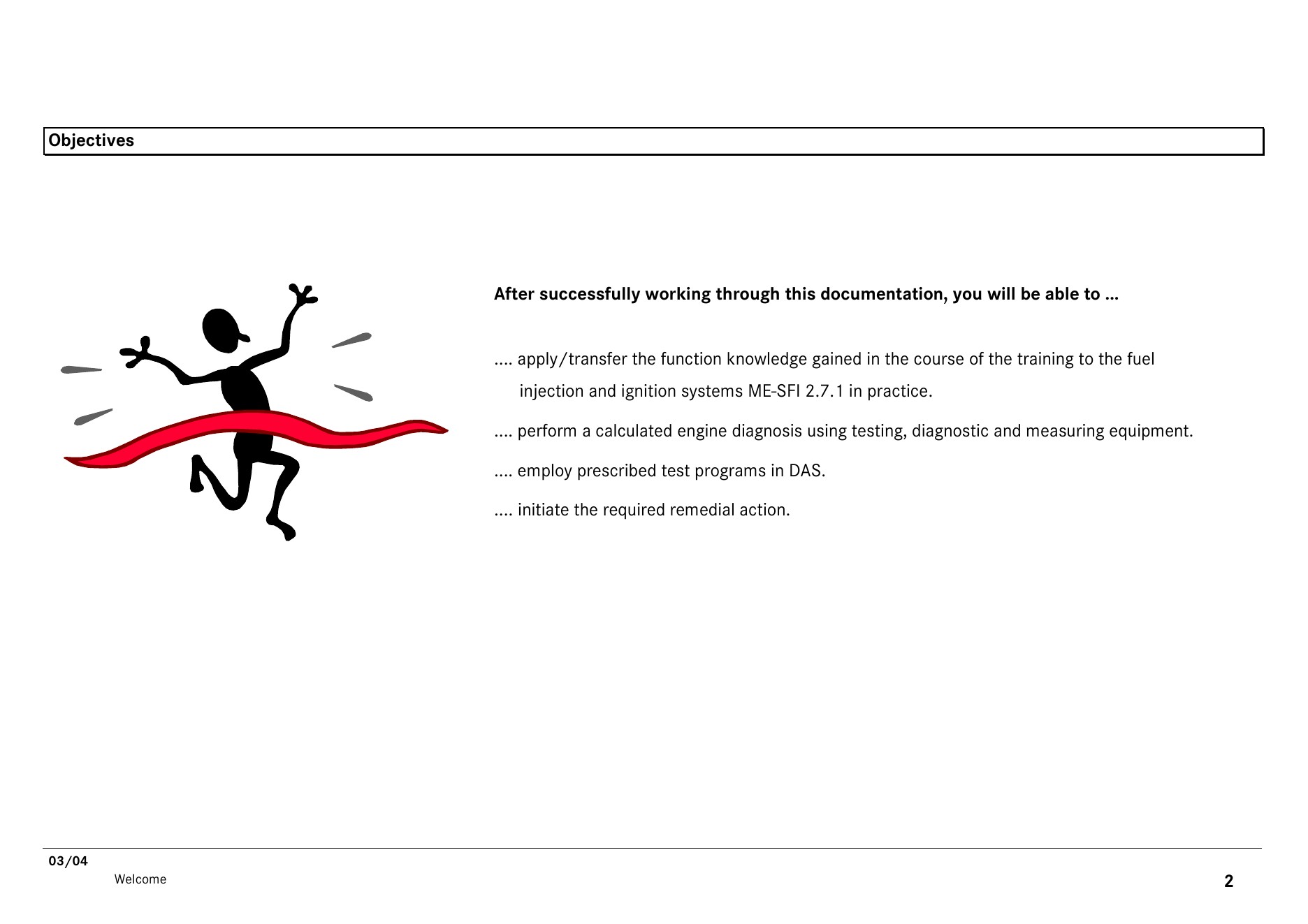

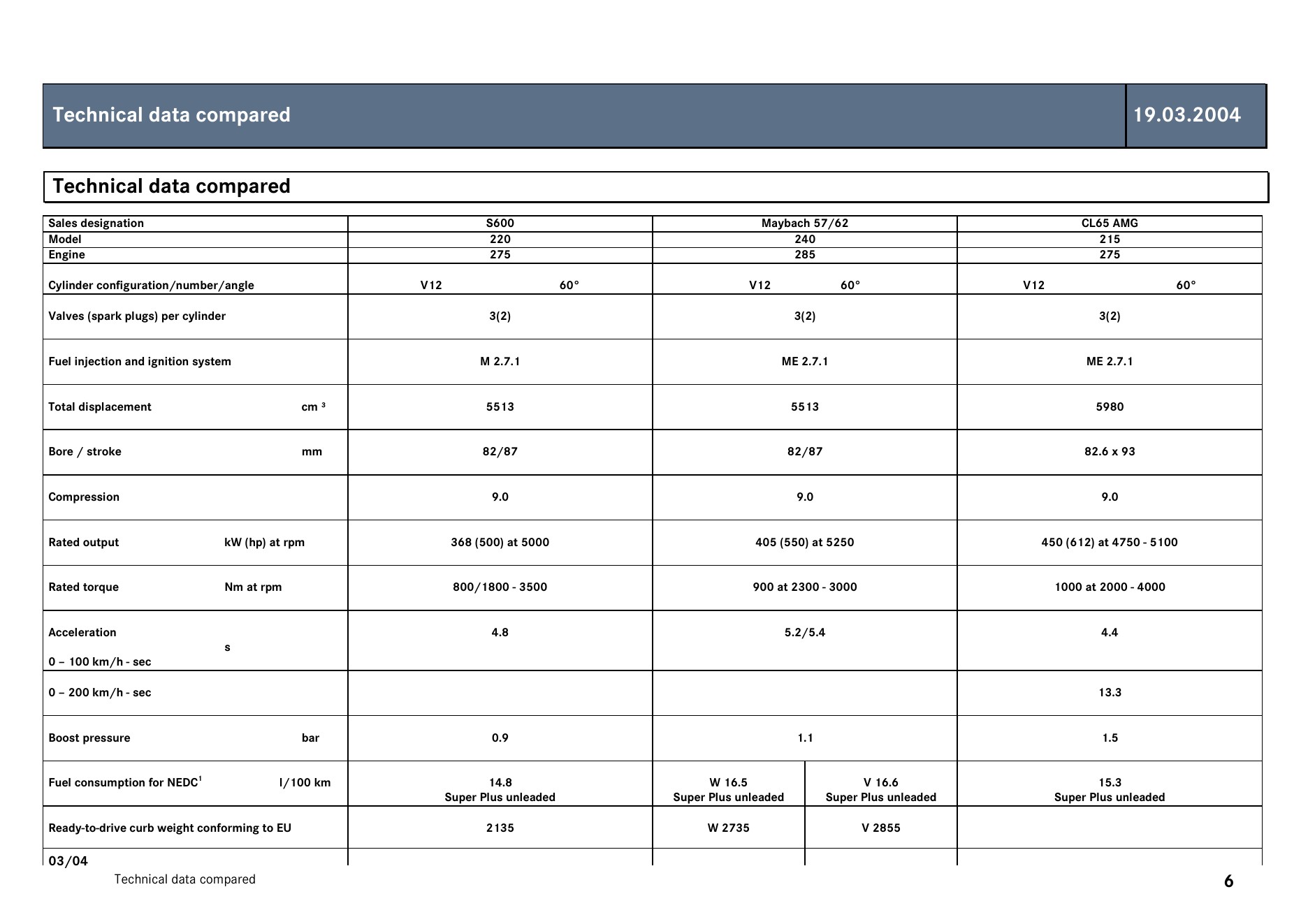

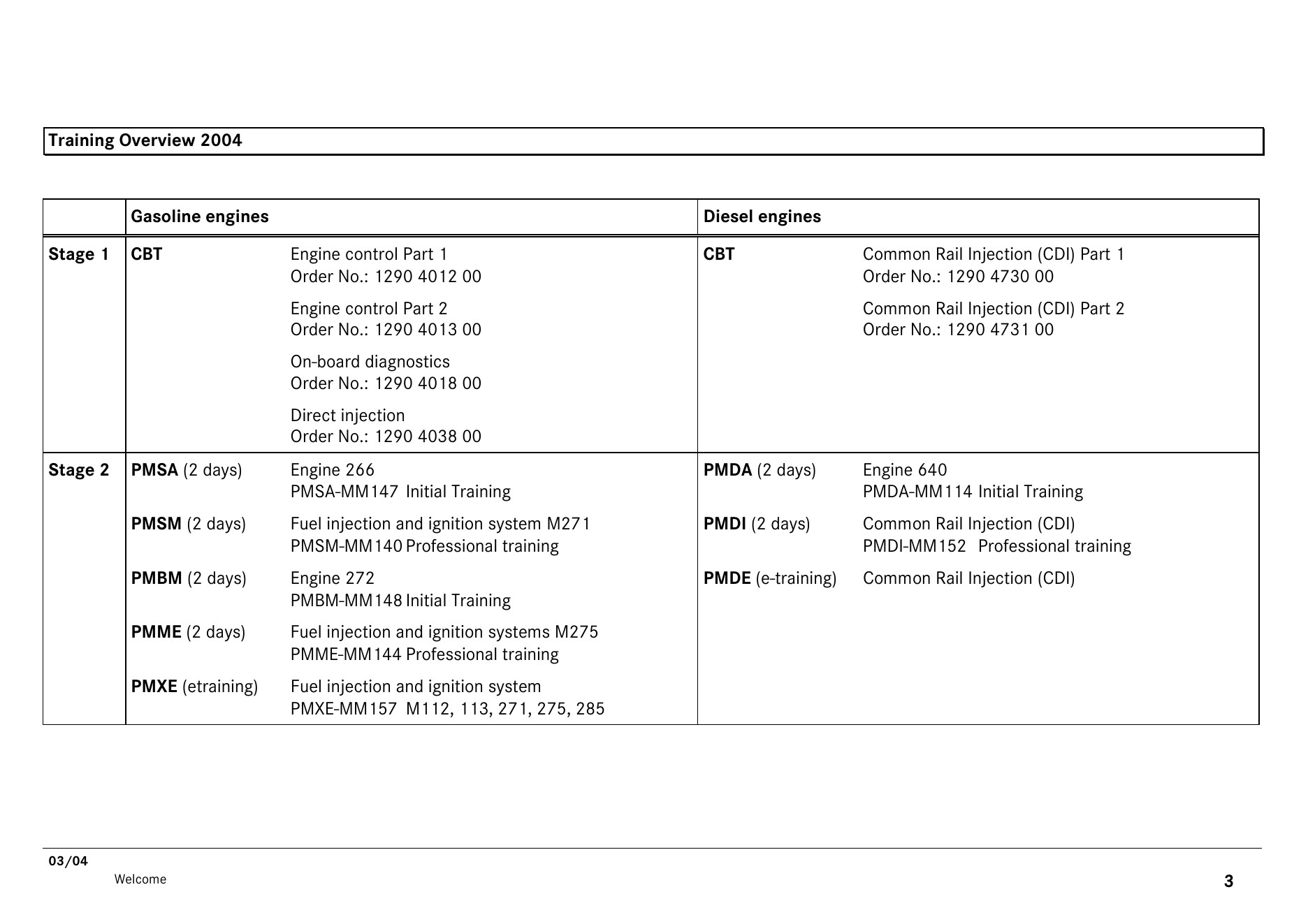

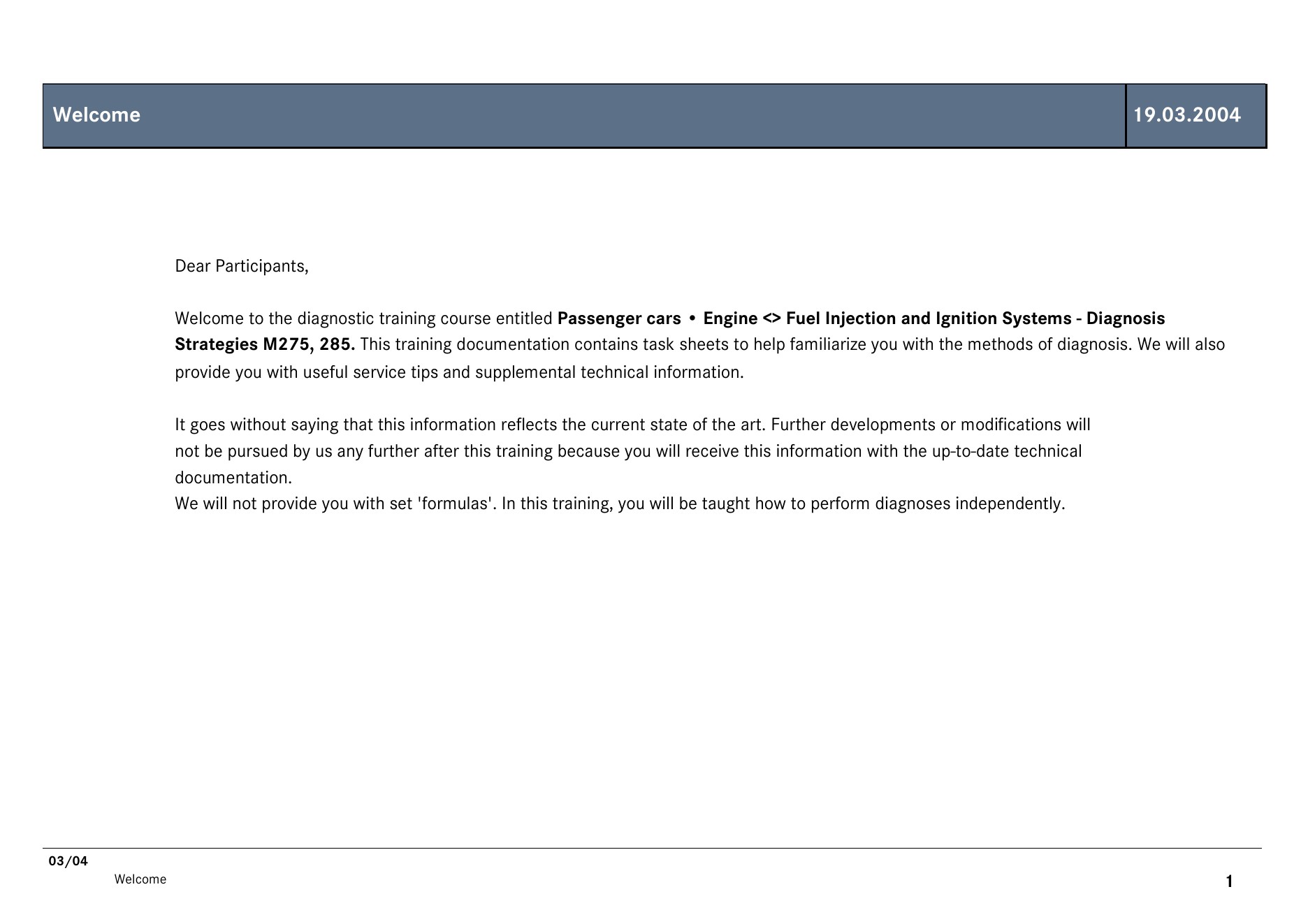

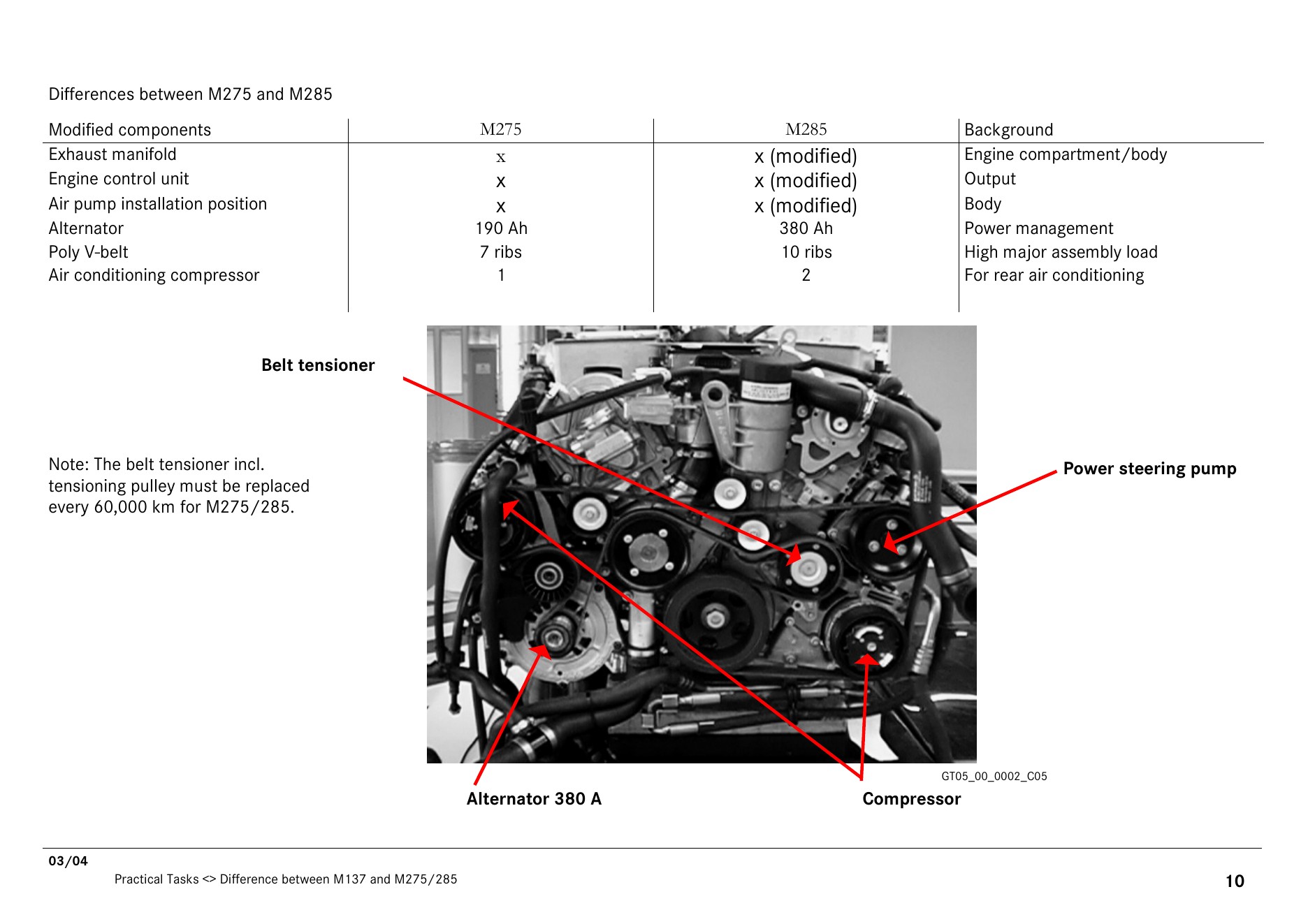

一、发动机版本、控制系统与诊断入口

确认车型、发动机版本、控制单元和车辆网络结构，建立正确的诊断边界。

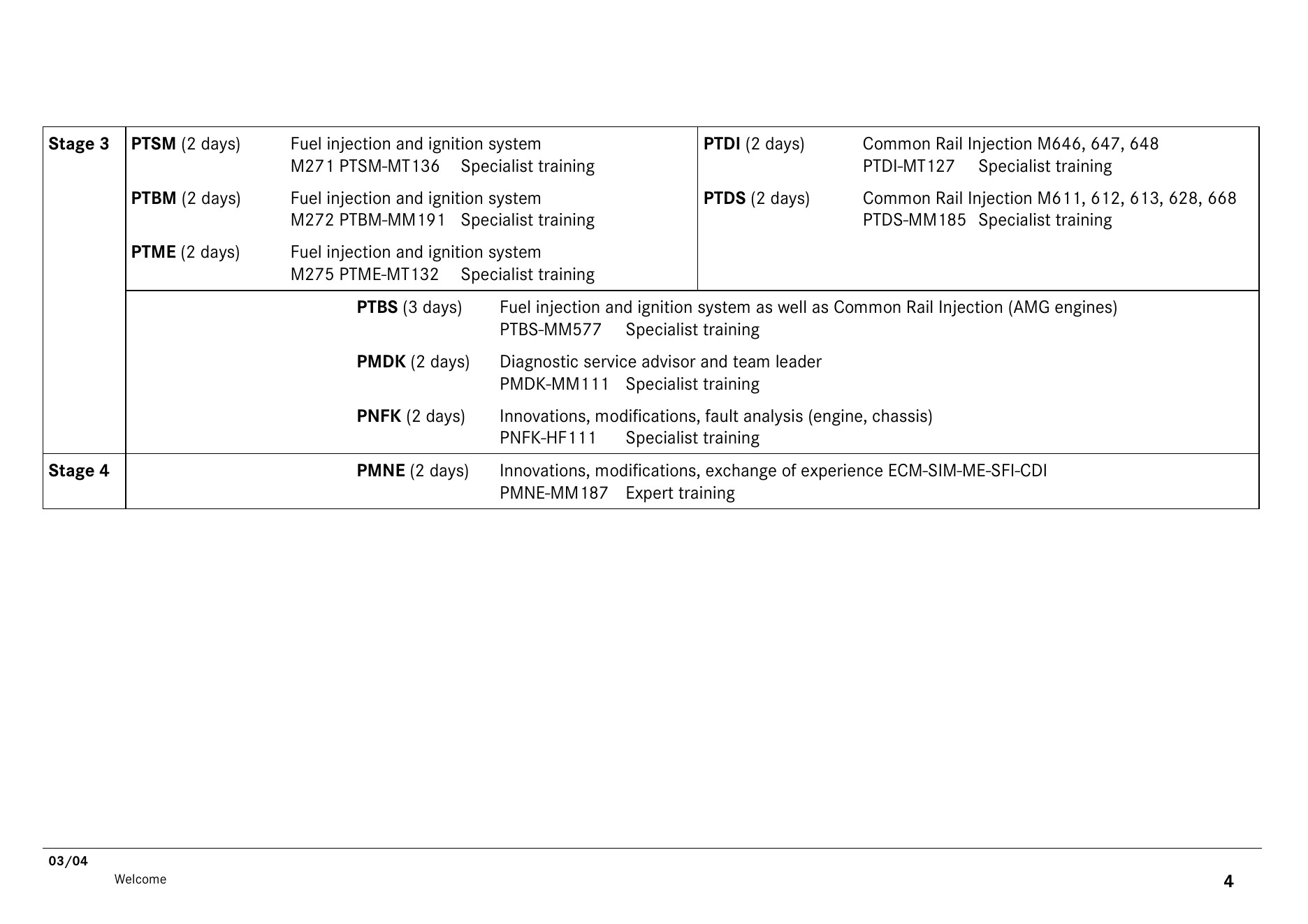

发动机版本、控制系统与诊断入口（第1页）
发动机版本、控制系统与诊断入口（第5页）
发动机版本、控制系统与诊断入口（第6页）
发动机版本、控制系统与诊断入口（第7页）

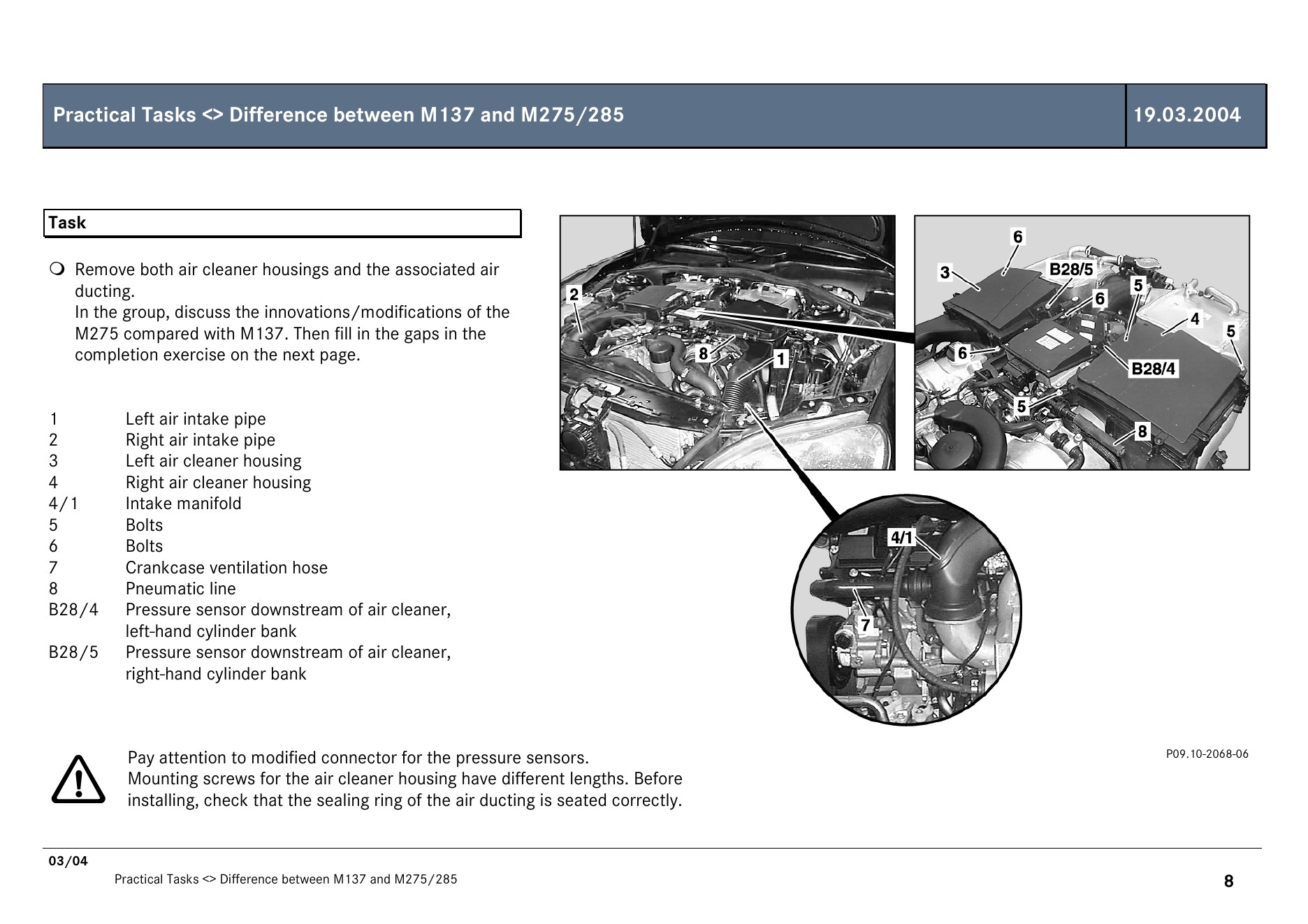

发动机版本、控制系统与诊断入口（第8页）
发动机版本、控制系统与诊断入口（第9页）
发动机版本、控制系统与诊断入口（第10页）

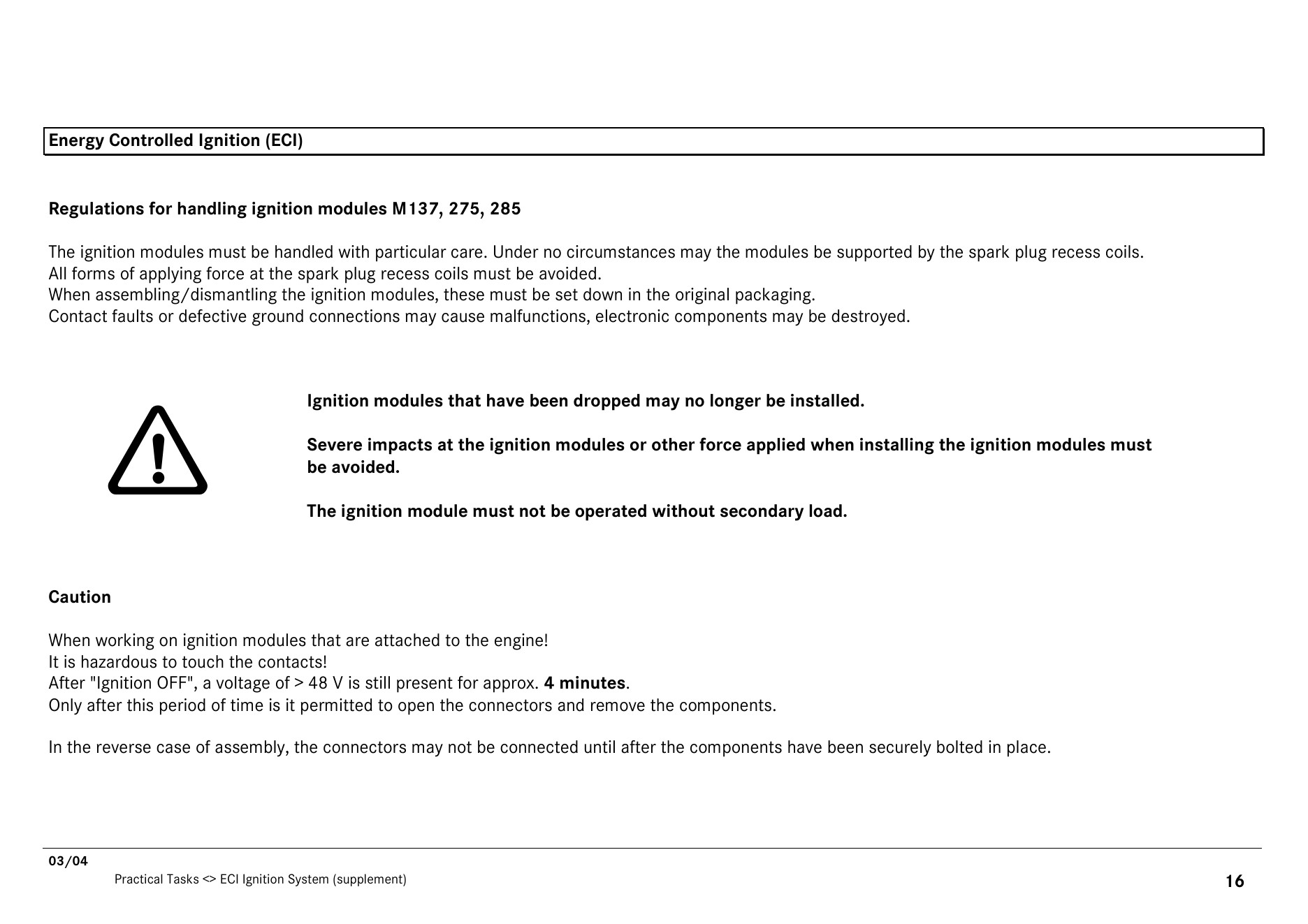

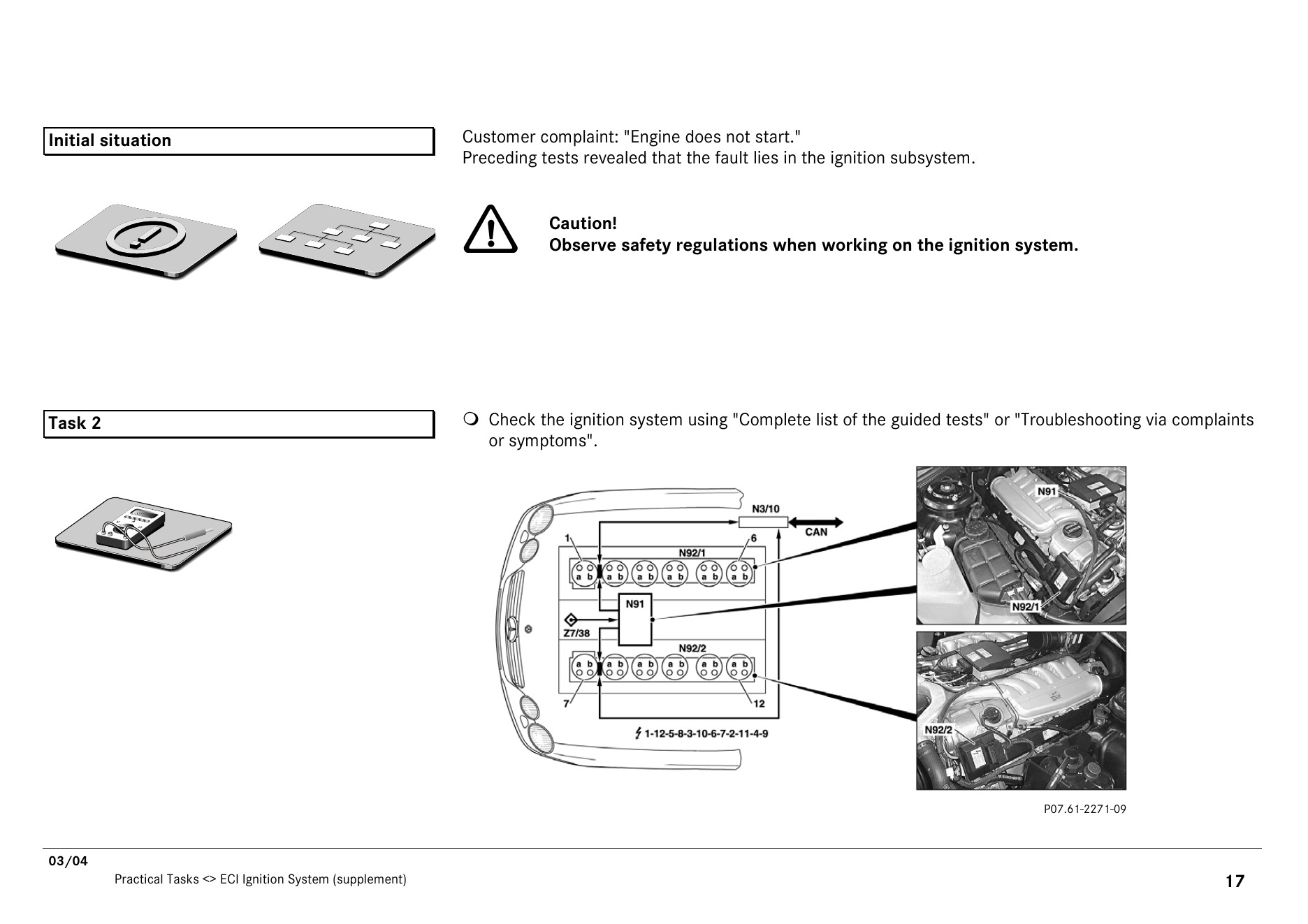

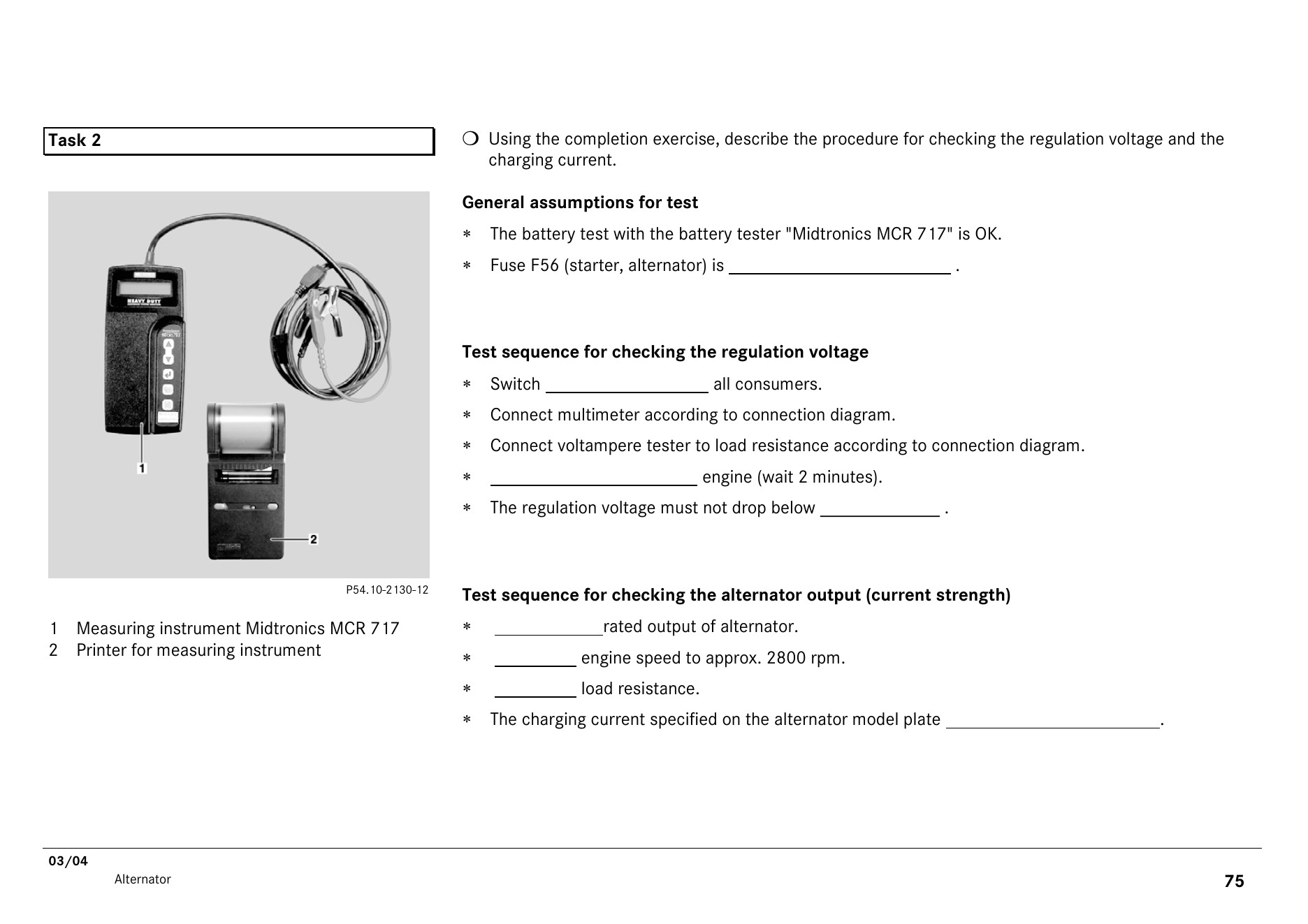

二、启动许可、供电与转速同步

启动故障应检查蓄电池、电源继电器、启动许可、曲轴凸轮轴信号和控制单元通信。

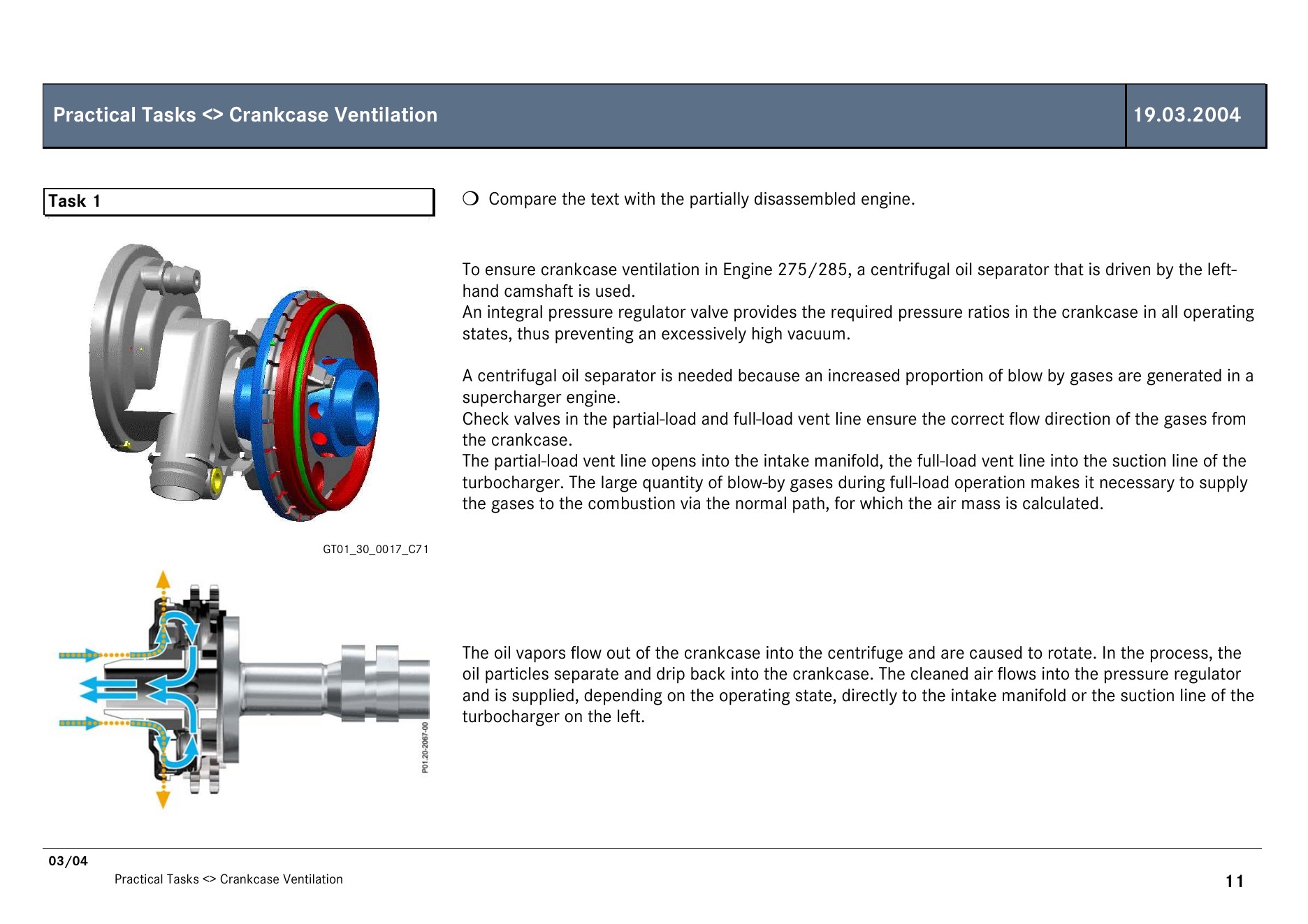

启动许可、供电与转速同步（第11页）

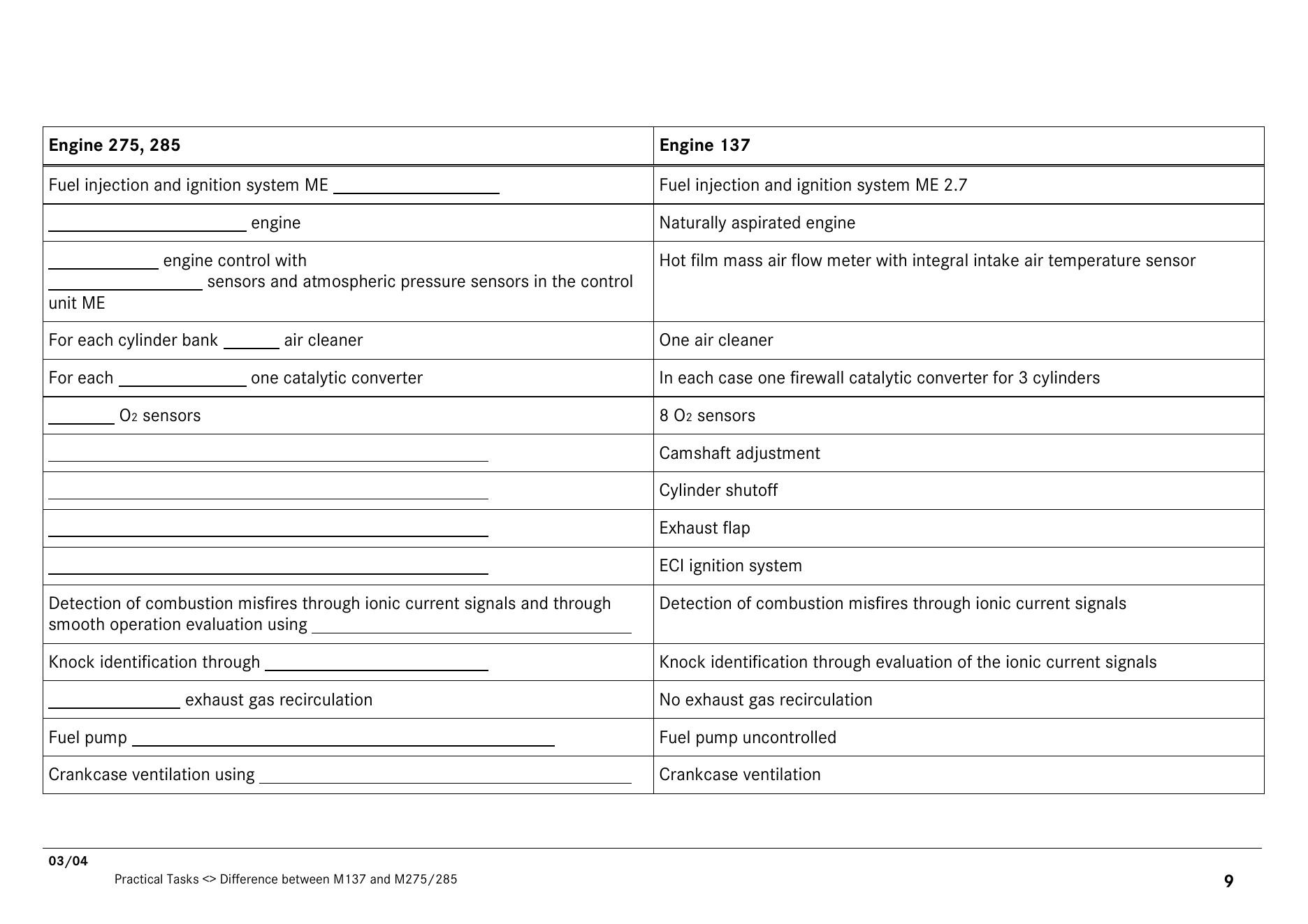

启动许可、供电与转速同步（第12页）
启动许可、供电与转速同步（第13页）

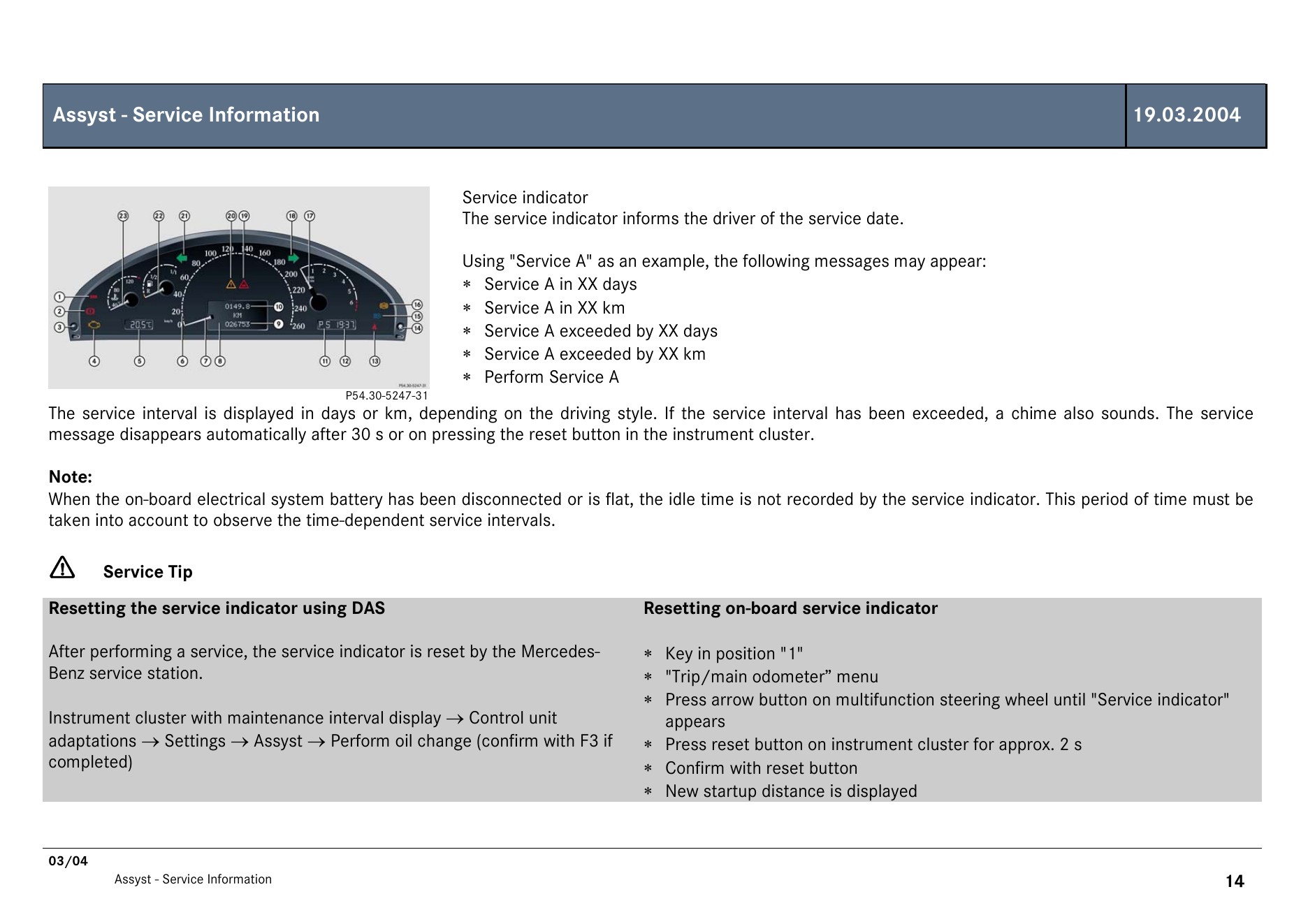

启动许可、供电与转速同步（第14页）
启动许可、供电与转速同步（第15页）
启动许可、供电与转速同步（第17页）

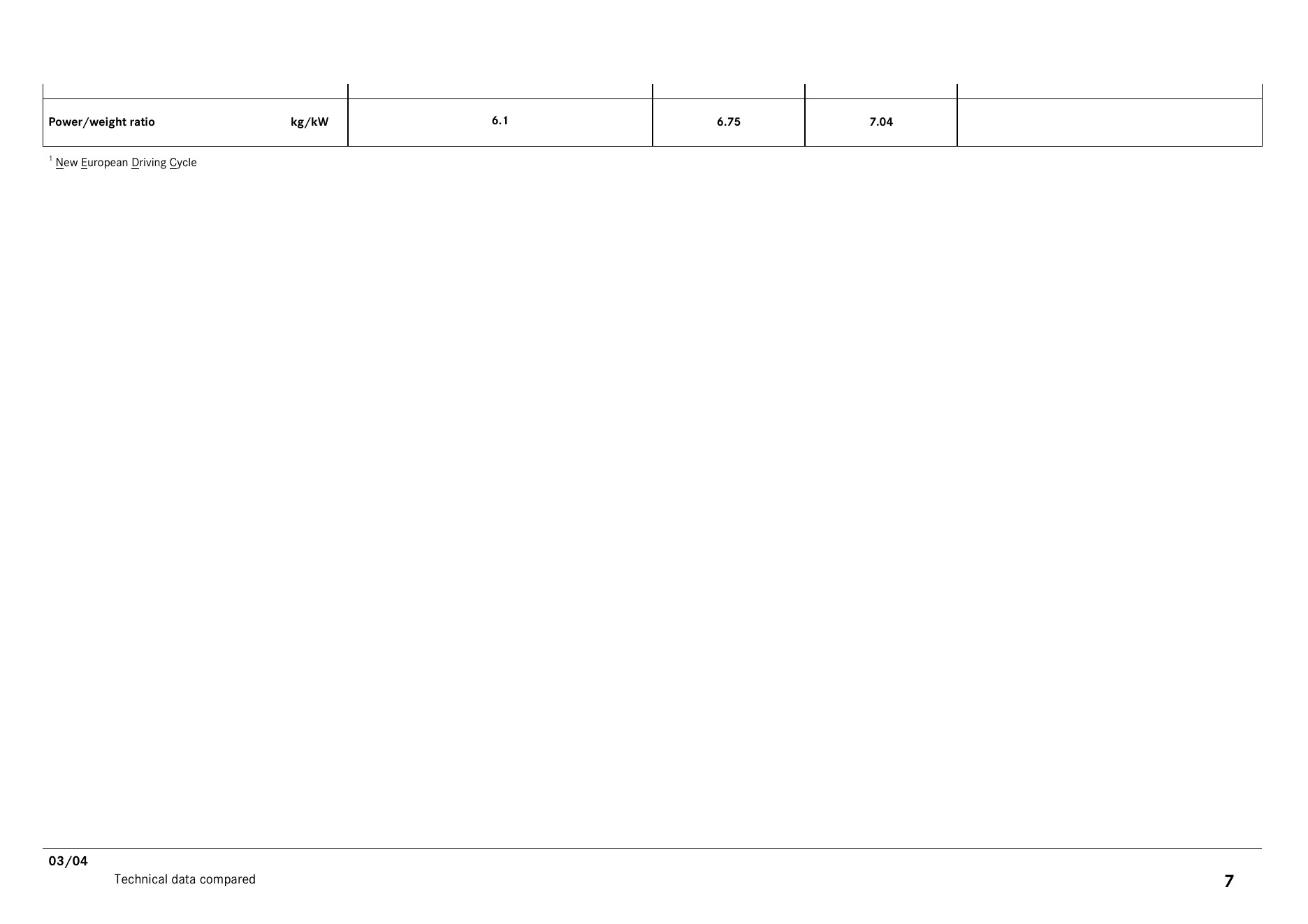

启动许可、供电与转速同步（第18页）

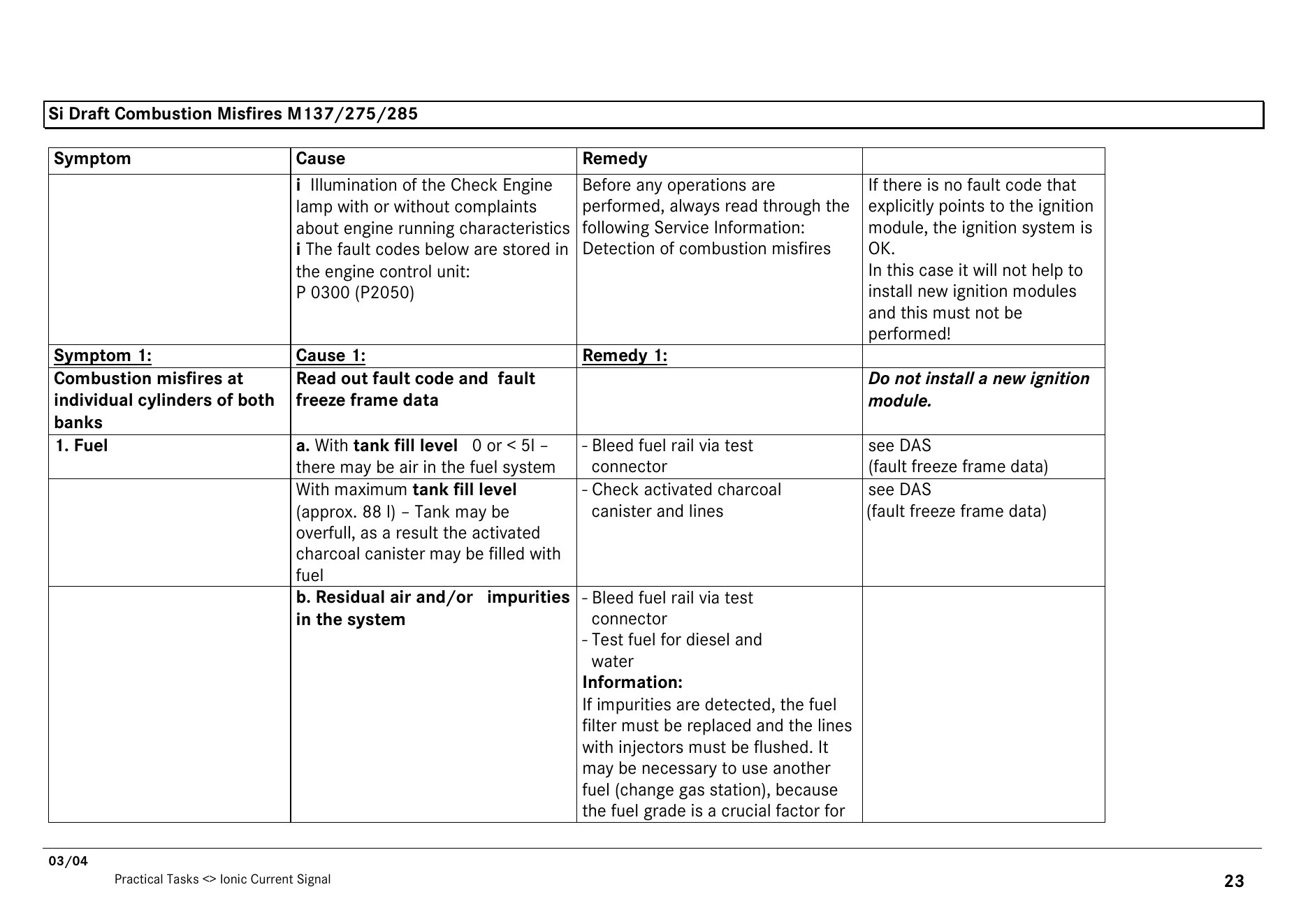

启动许可、供电与转速同步（第19页）

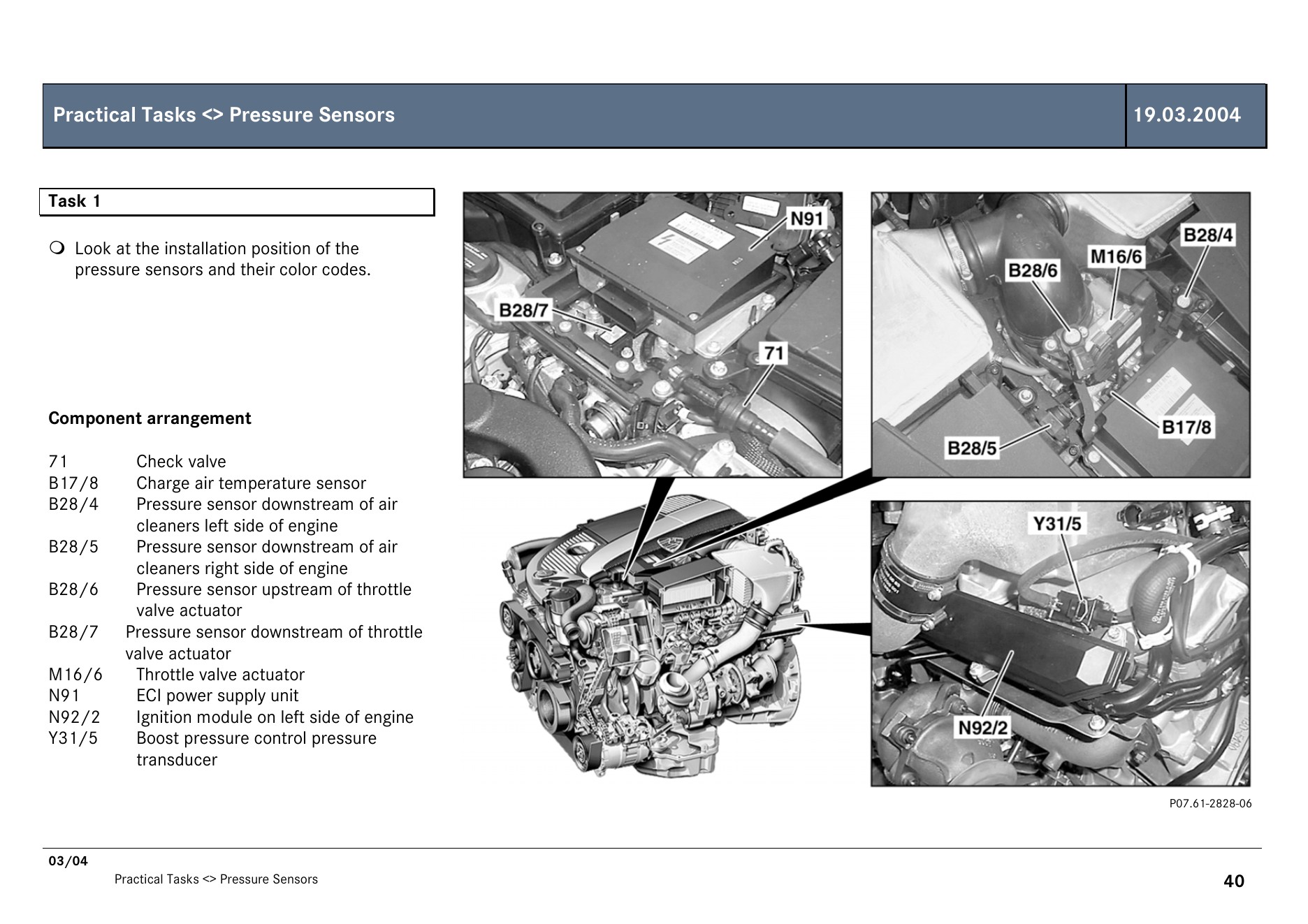

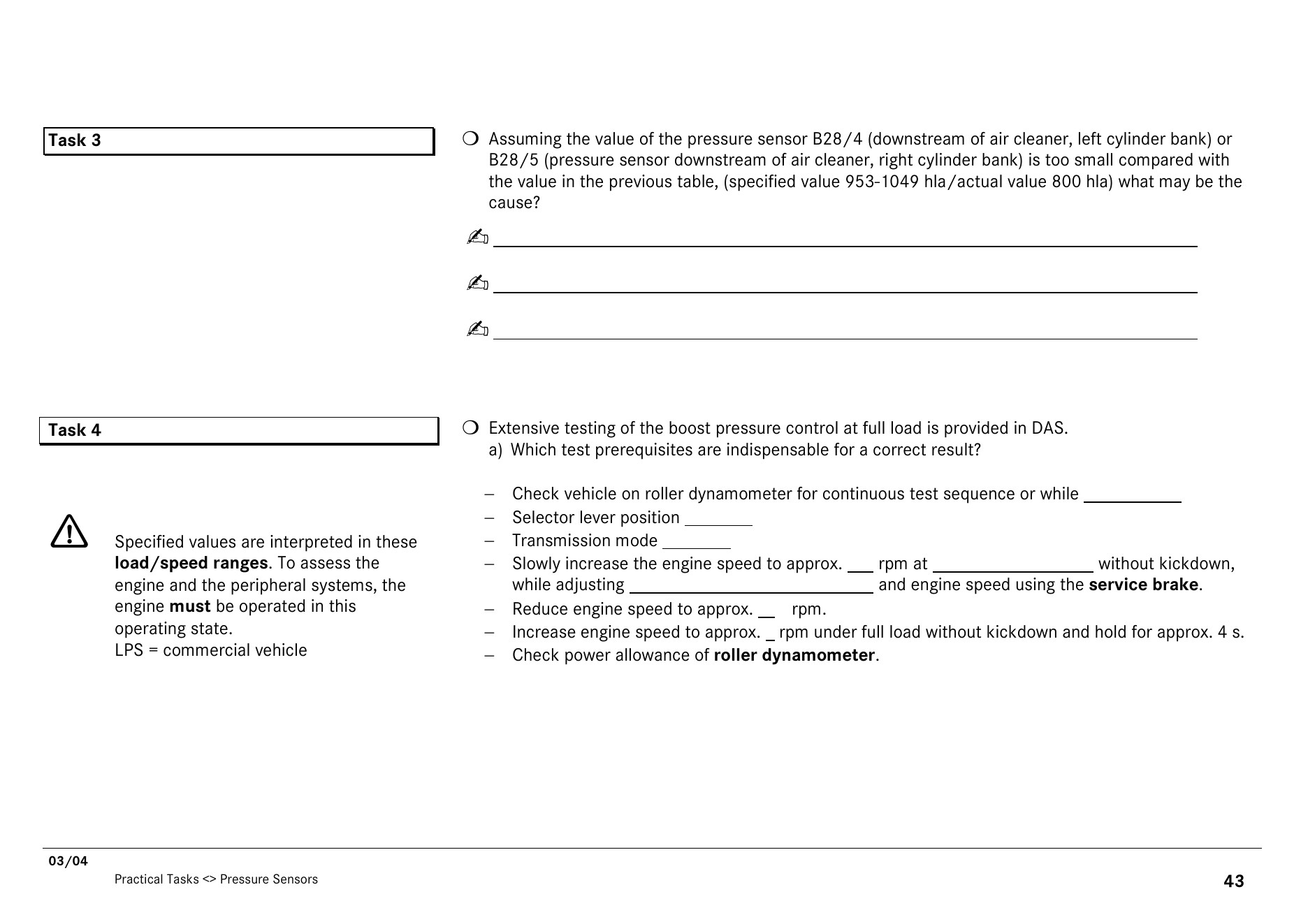

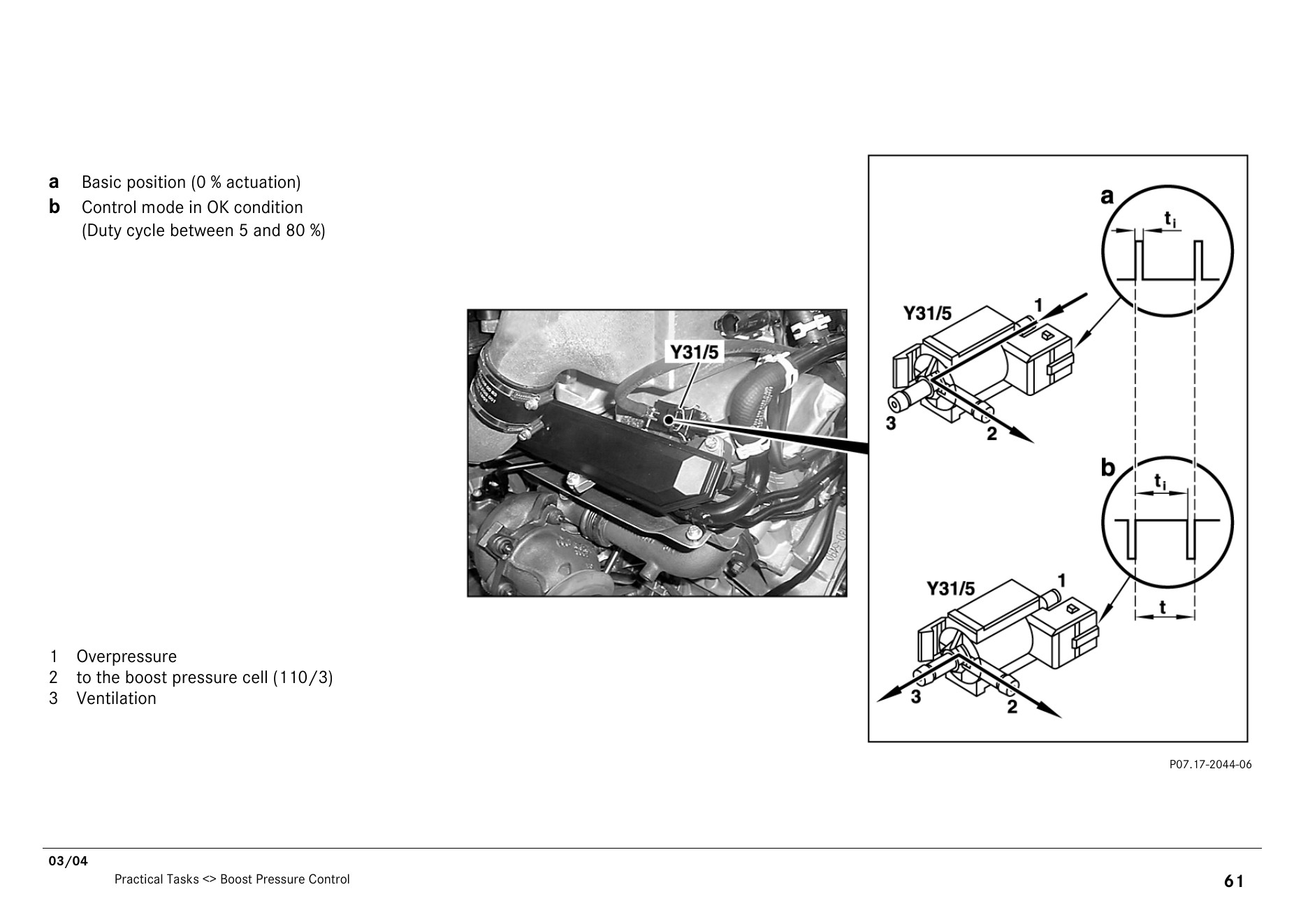

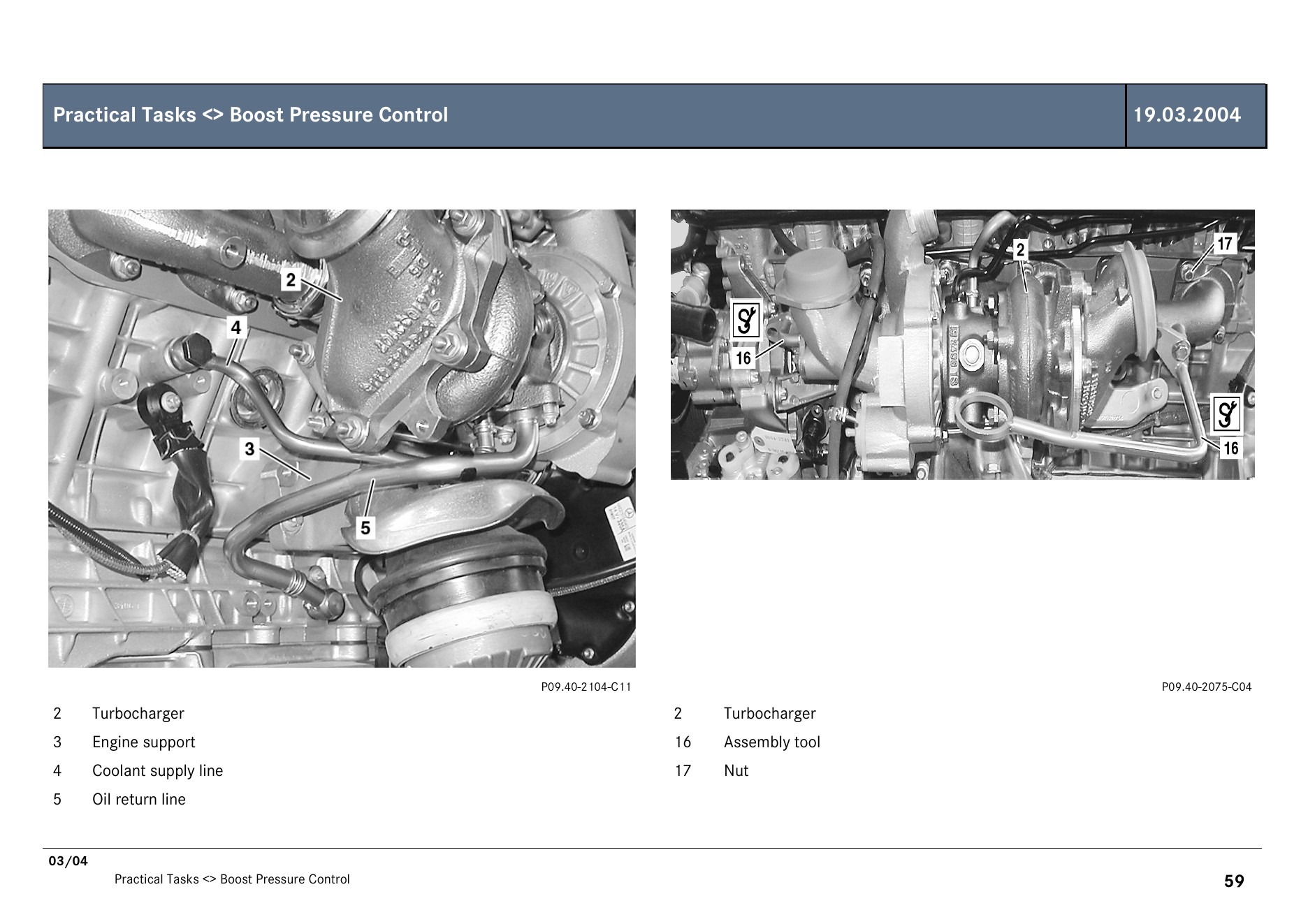

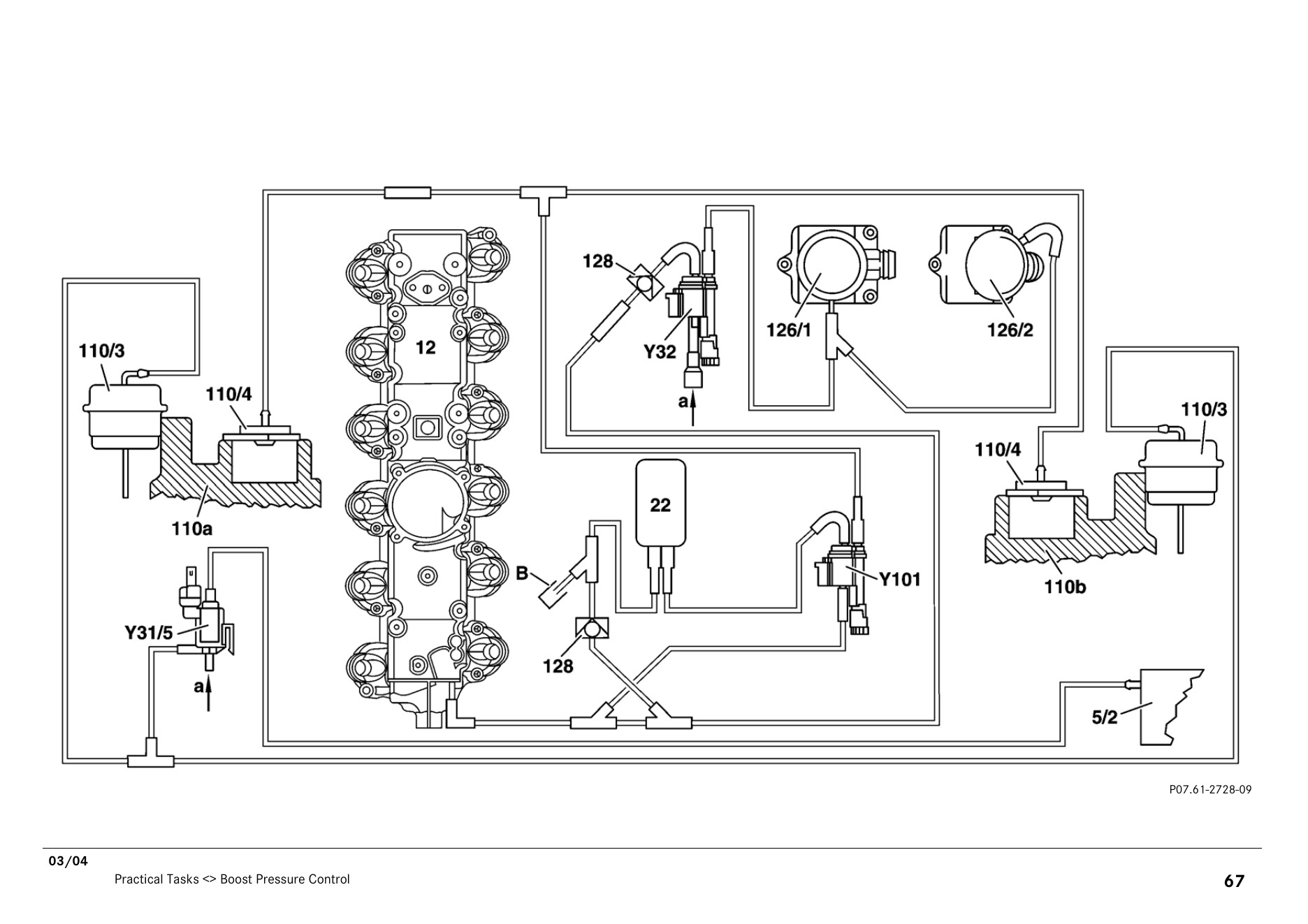

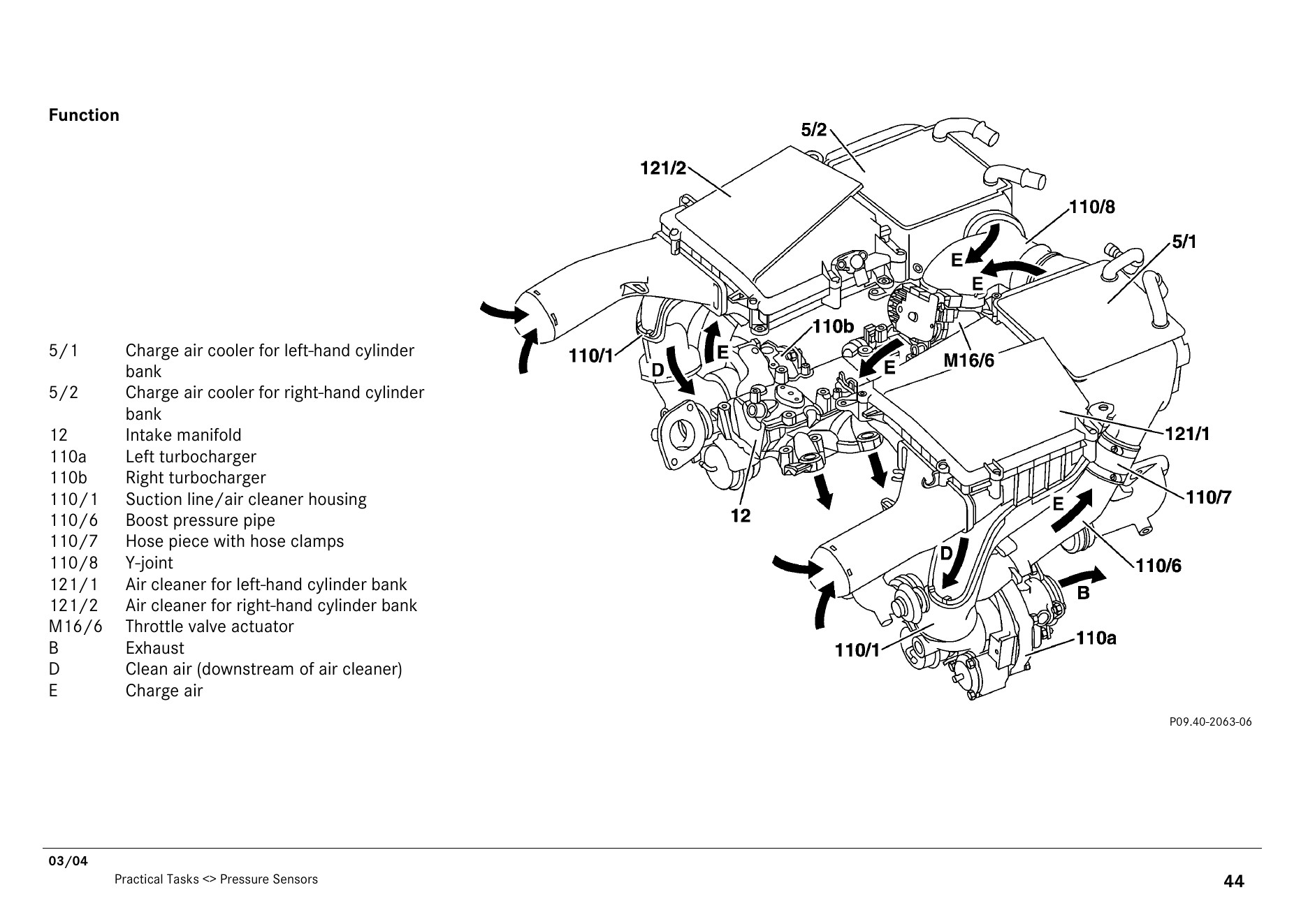

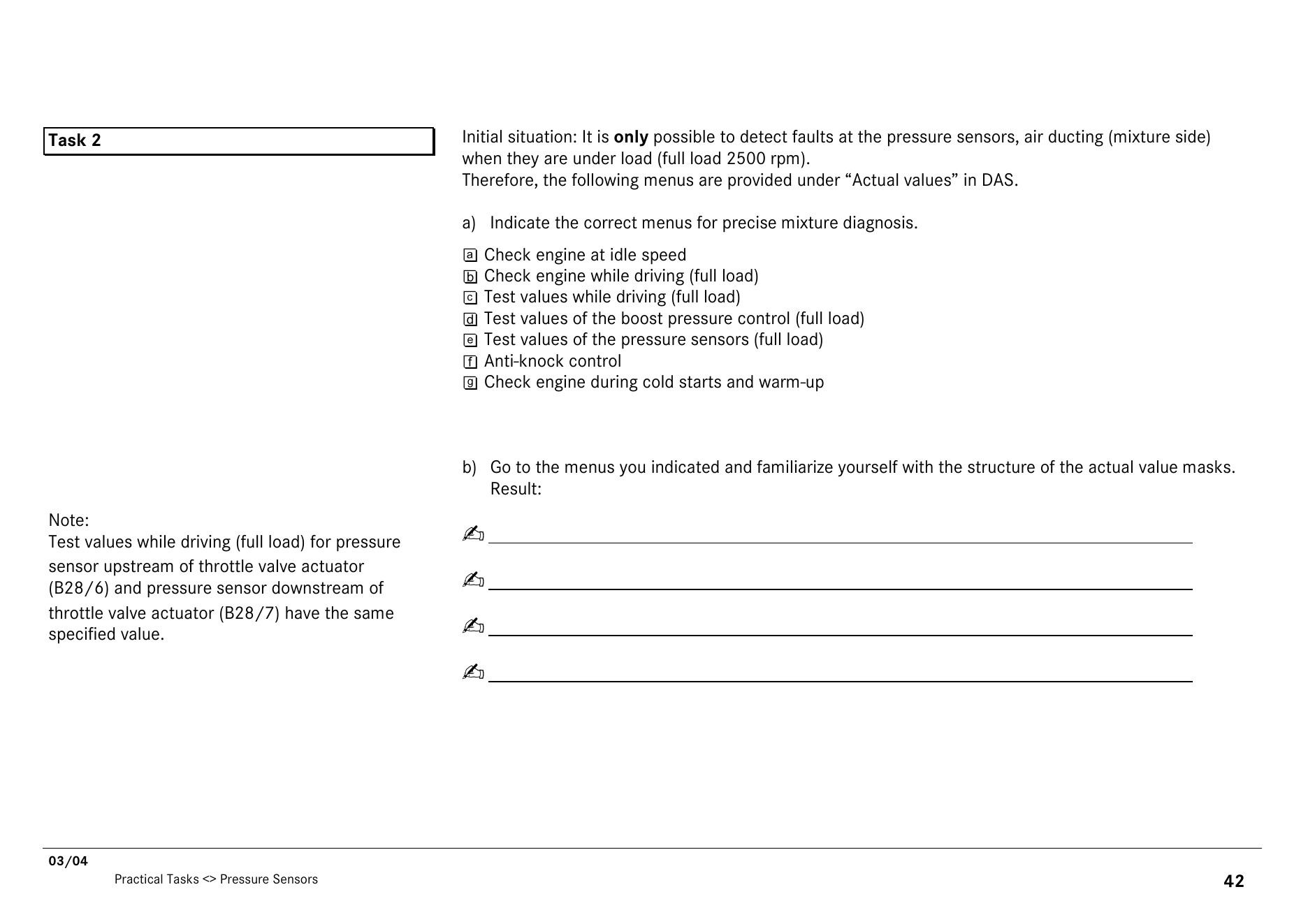

三、双涡轮、空气路径与压力控制

检查两侧增压压力、废气旁通、管路密封、空气冷却和传感器合理性。

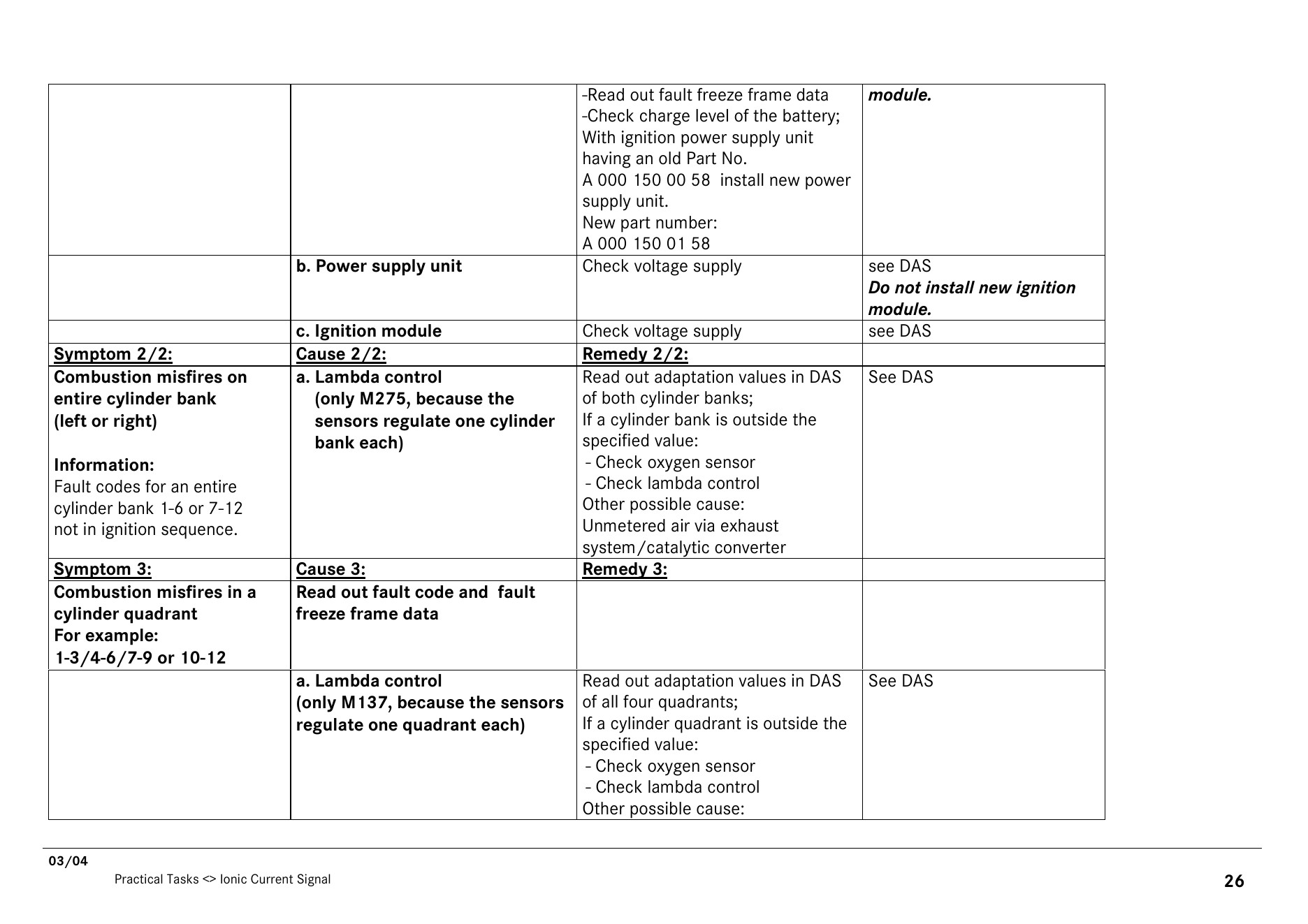

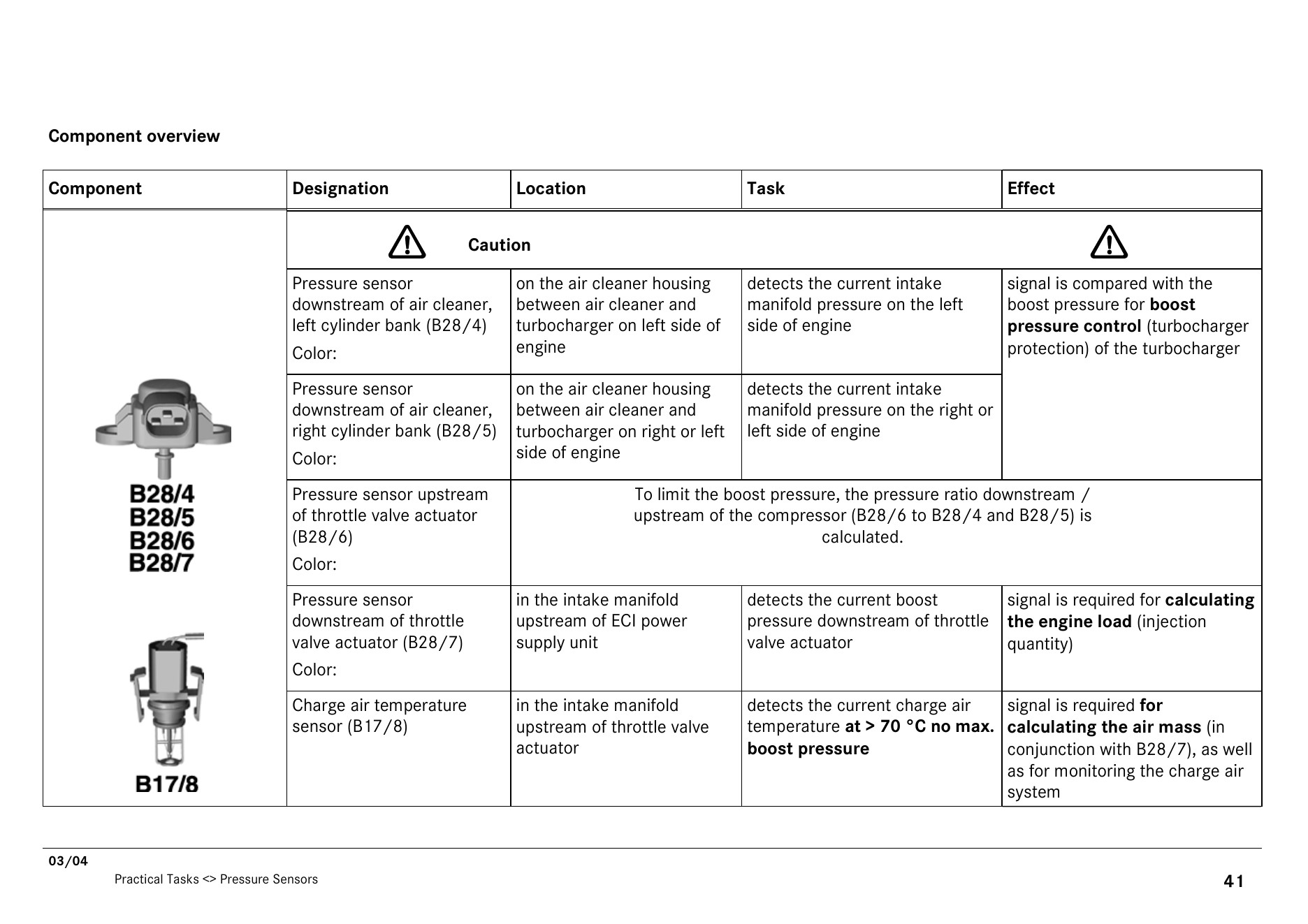

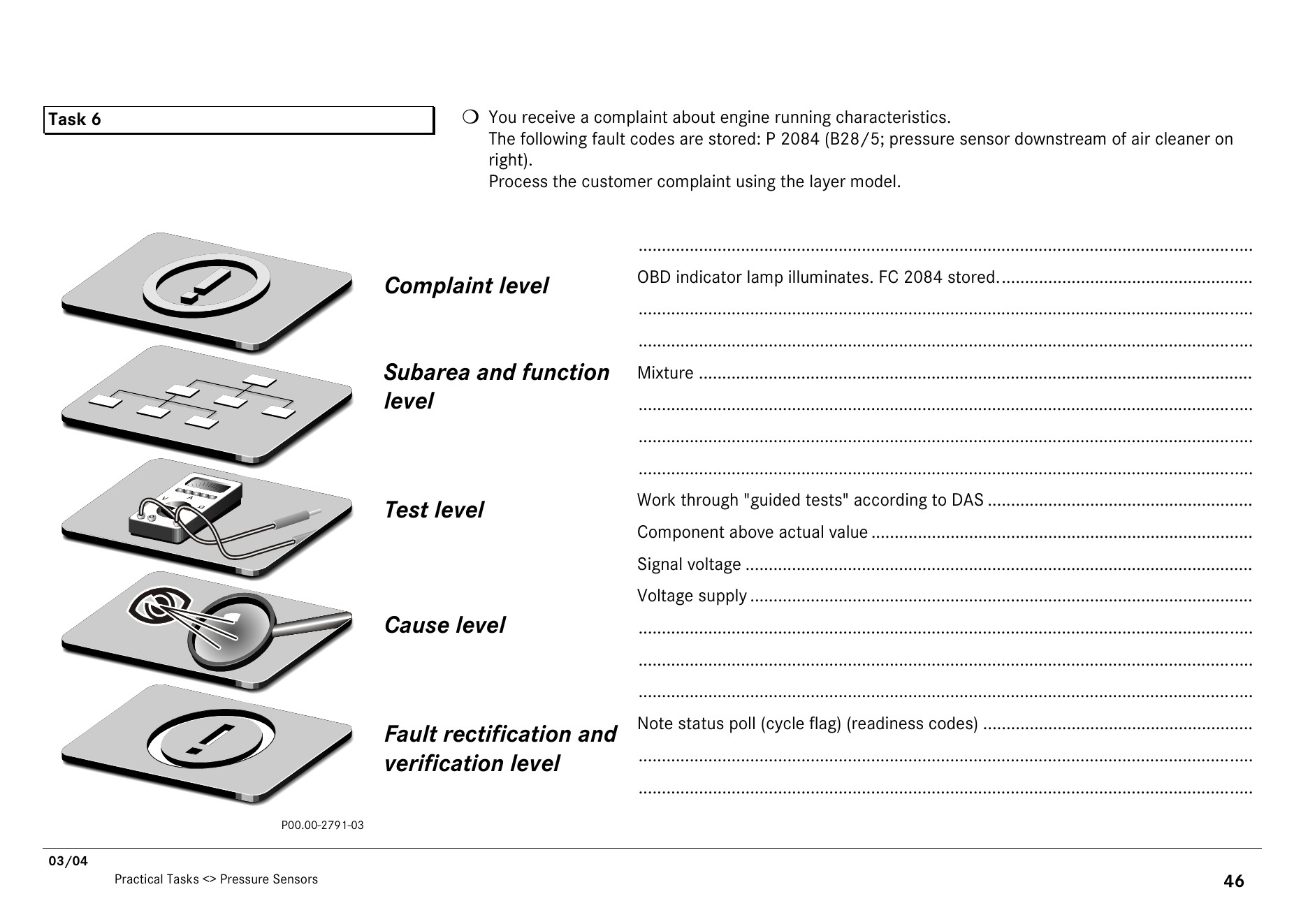

双涡轮、空气路径与压力控制（第20页）
双涡轮、空气路径与压力控制（第21页）
双涡轮、空气路径与压力控制（第22页）
双涡轮、空气路径与压力控制（第23页）
双涡轮、空气路径与压力控制（第24页）
双涡轮、空气路径与压力控制（第25页）
双涡轮、空气路径与压力控制（第26页）
双涡轮、空气路径与压力控制（第27页）

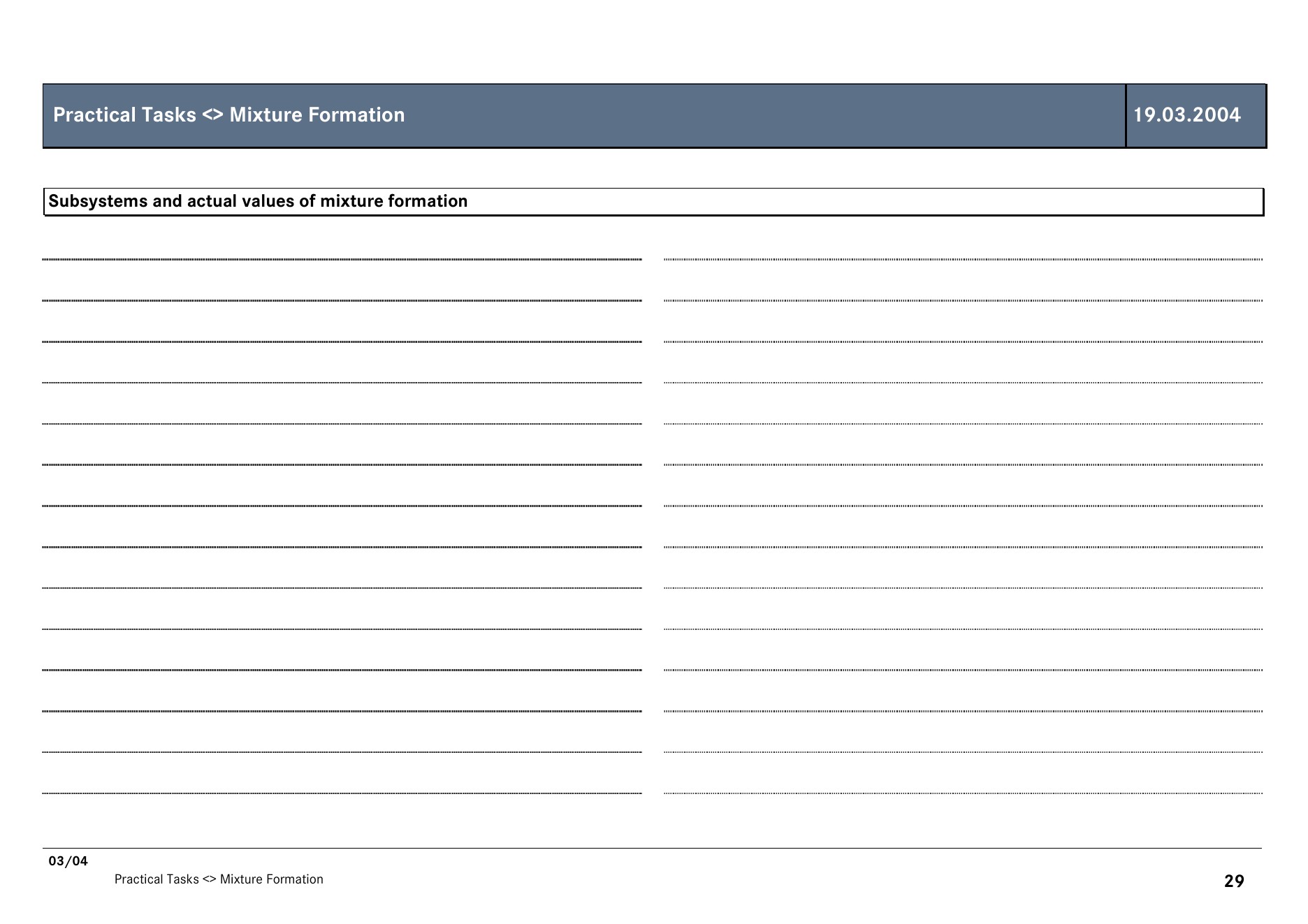

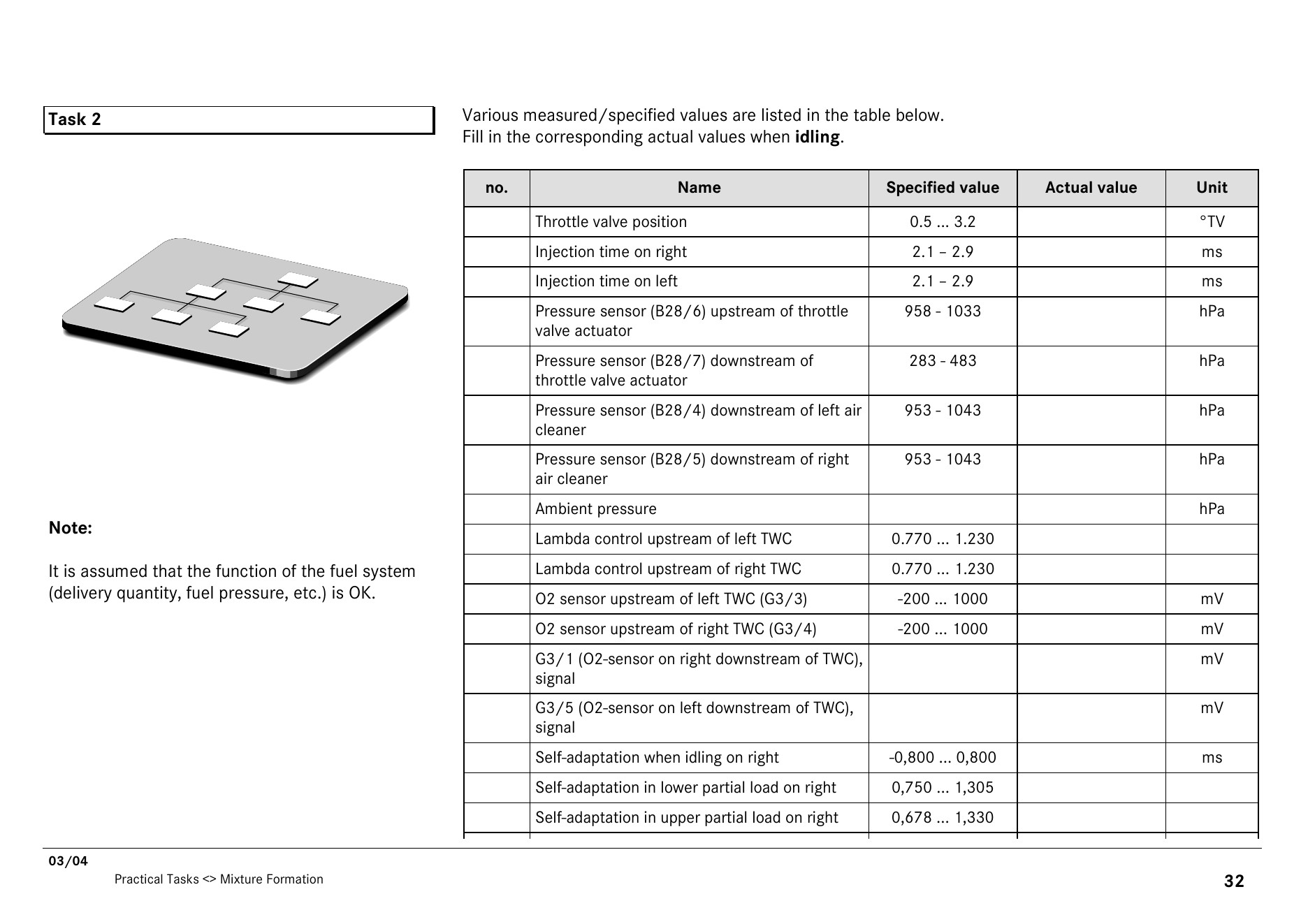

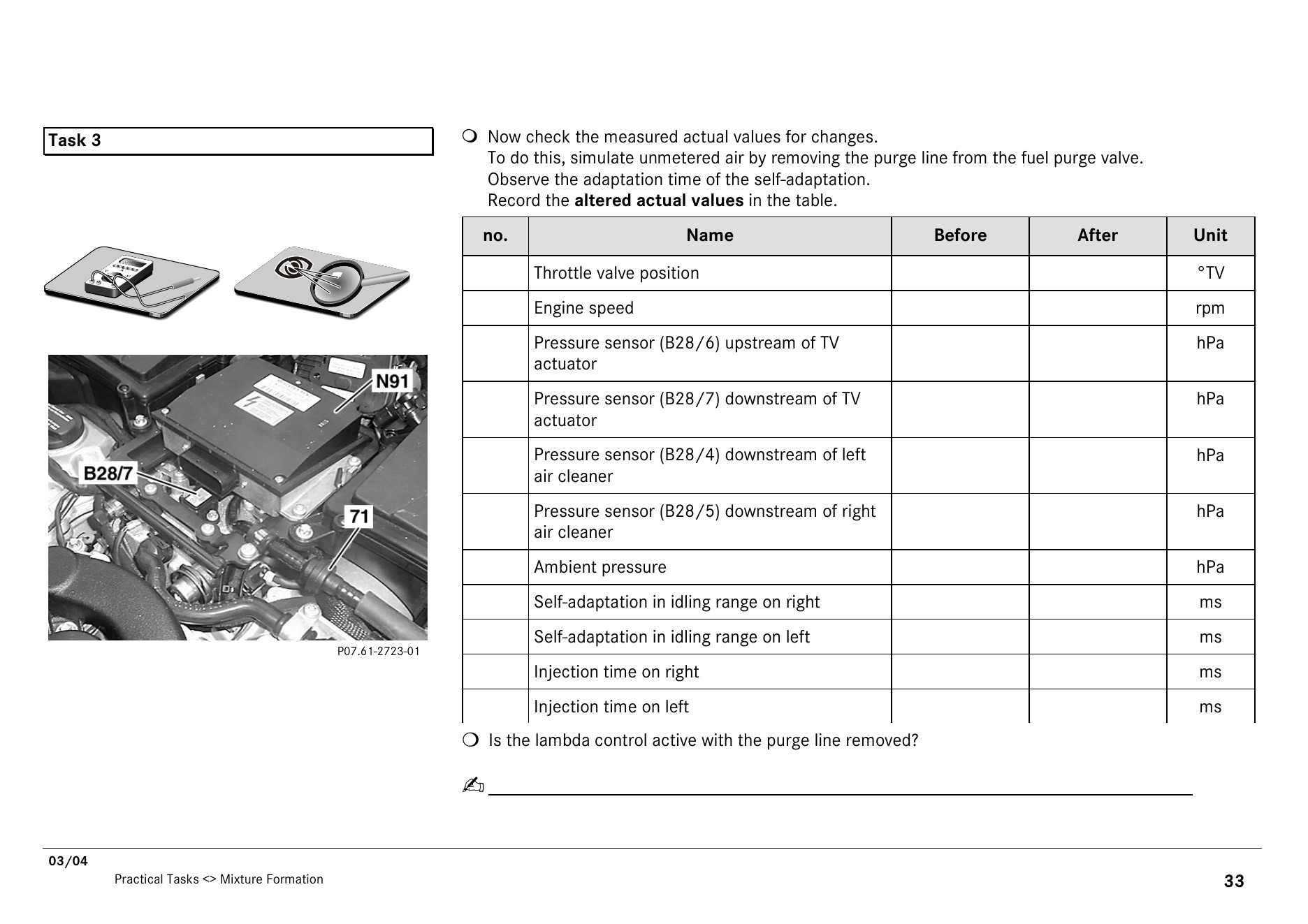

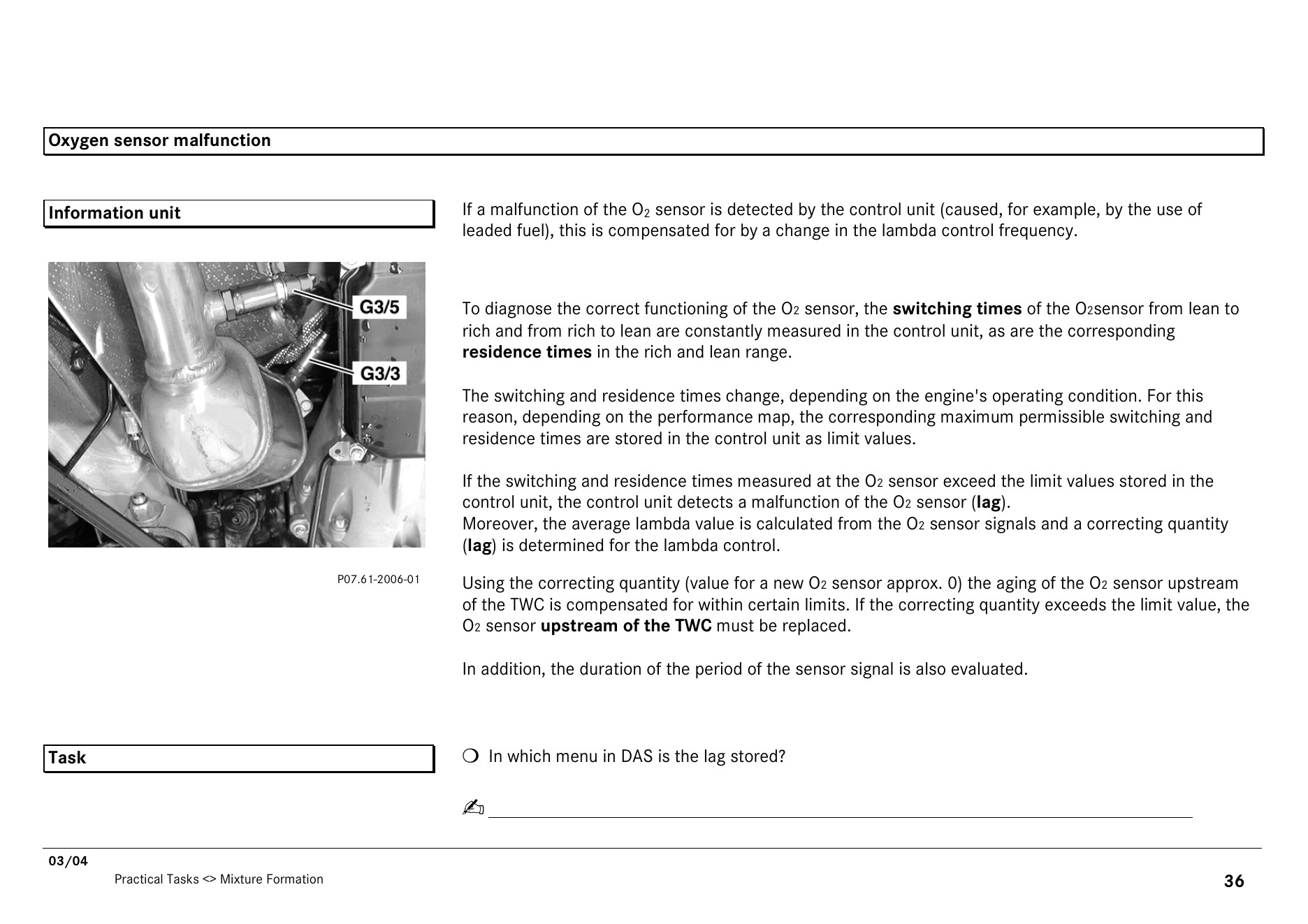

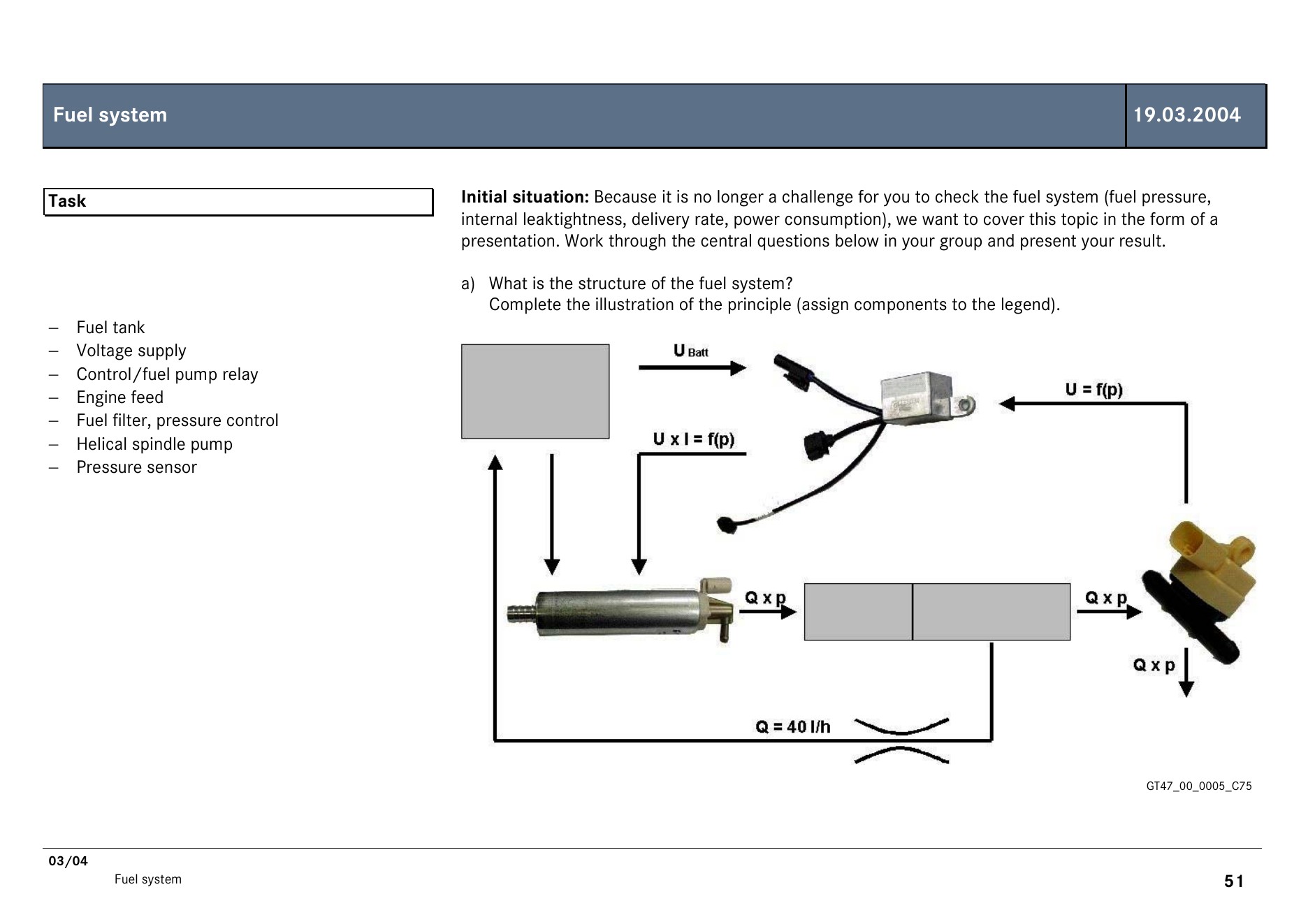

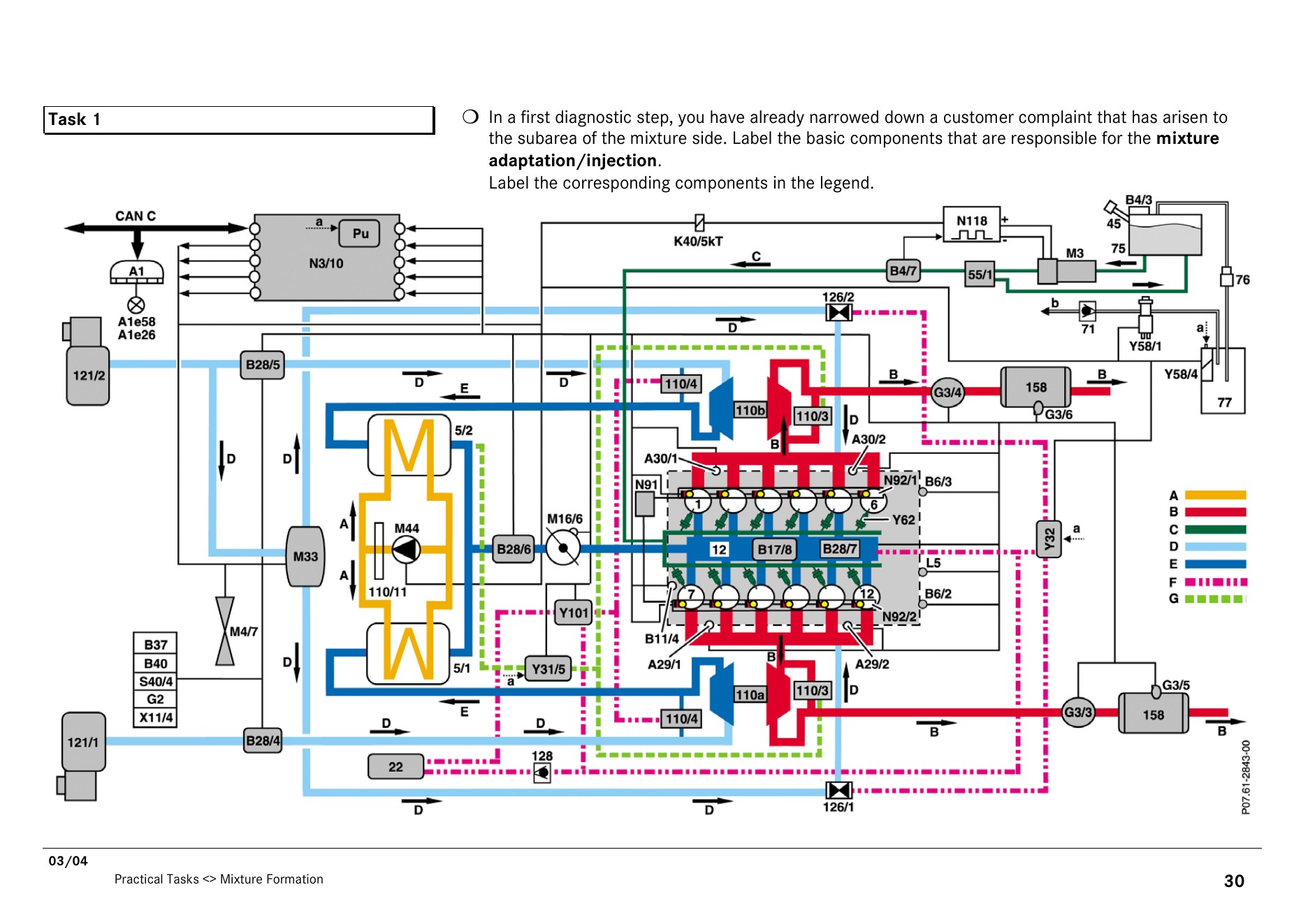

四、燃油供给与混合气诊断

比较低压供油、喷油控制和左右列混合气修正，区分供给不足、泄漏和单缸偏差。

燃油供给与混合气诊断（第28页）
燃油供给与混合气诊断（第29页）
燃油供给与混合气诊断（第30页）
燃油供给与混合气诊断（第31页）
燃油供给与混合气诊断（第32页）

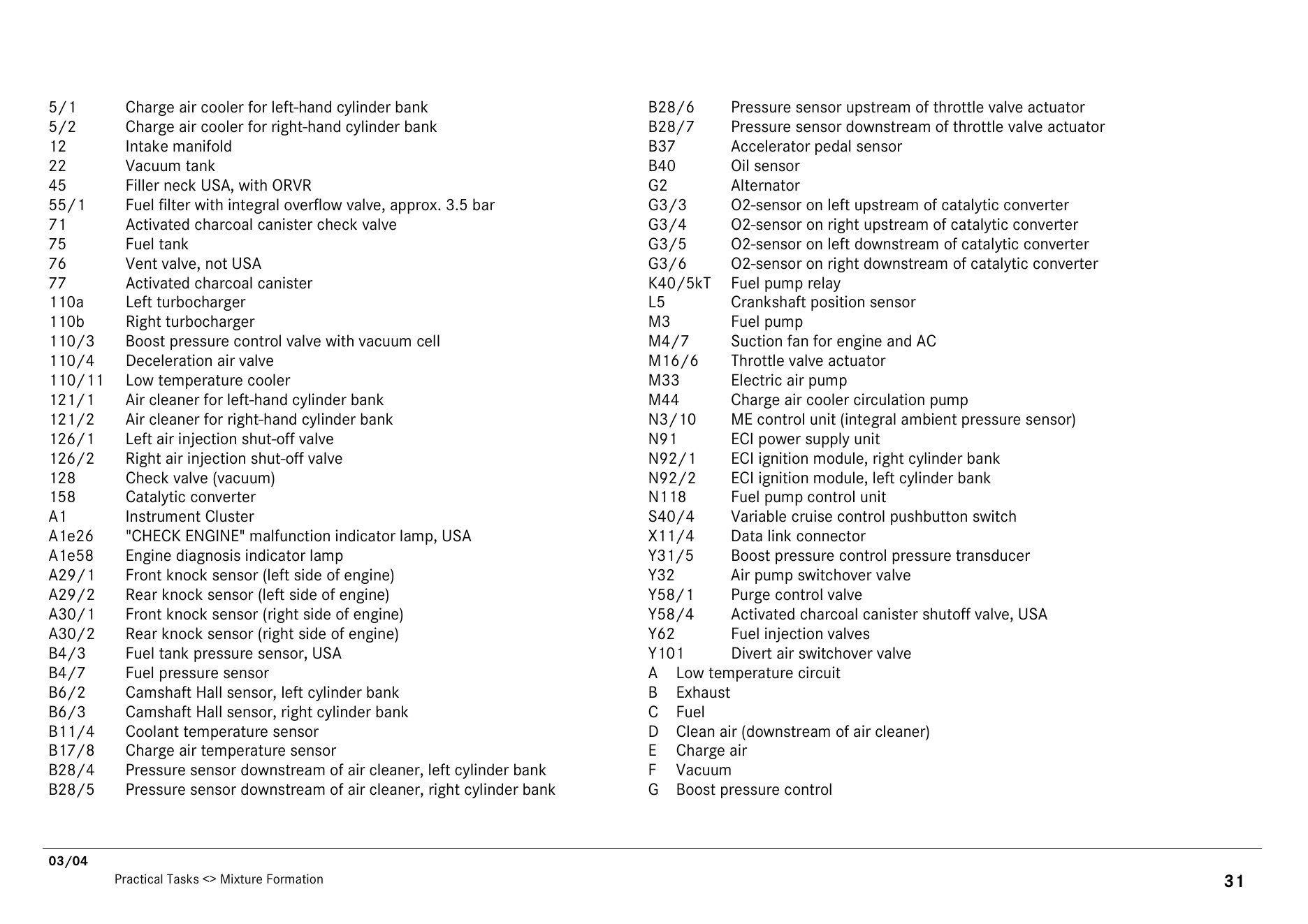

燃油供给与混合气诊断（第33页）
燃油供给与混合气诊断（第34页）

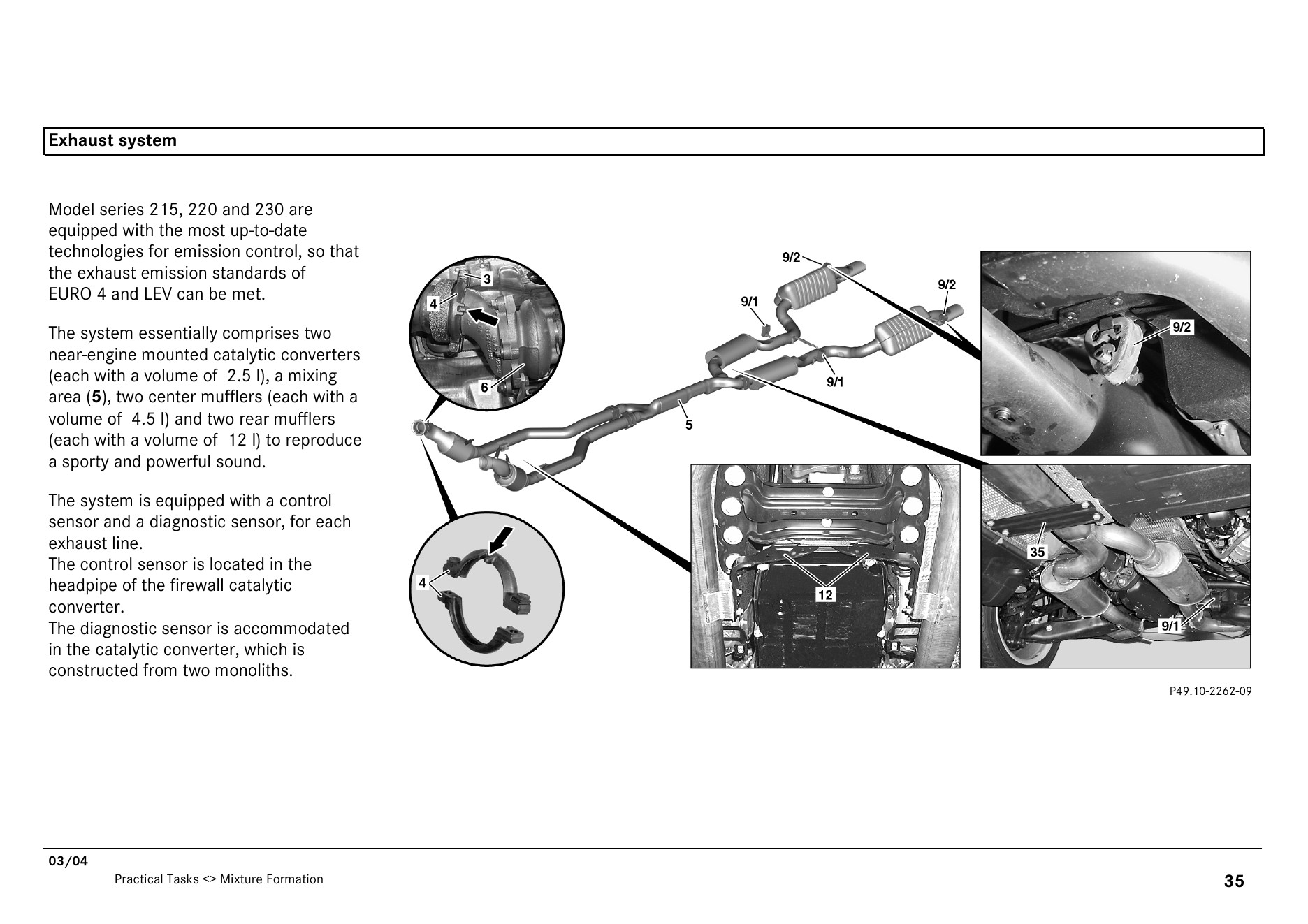

燃油供给与混合气诊断（第35页）

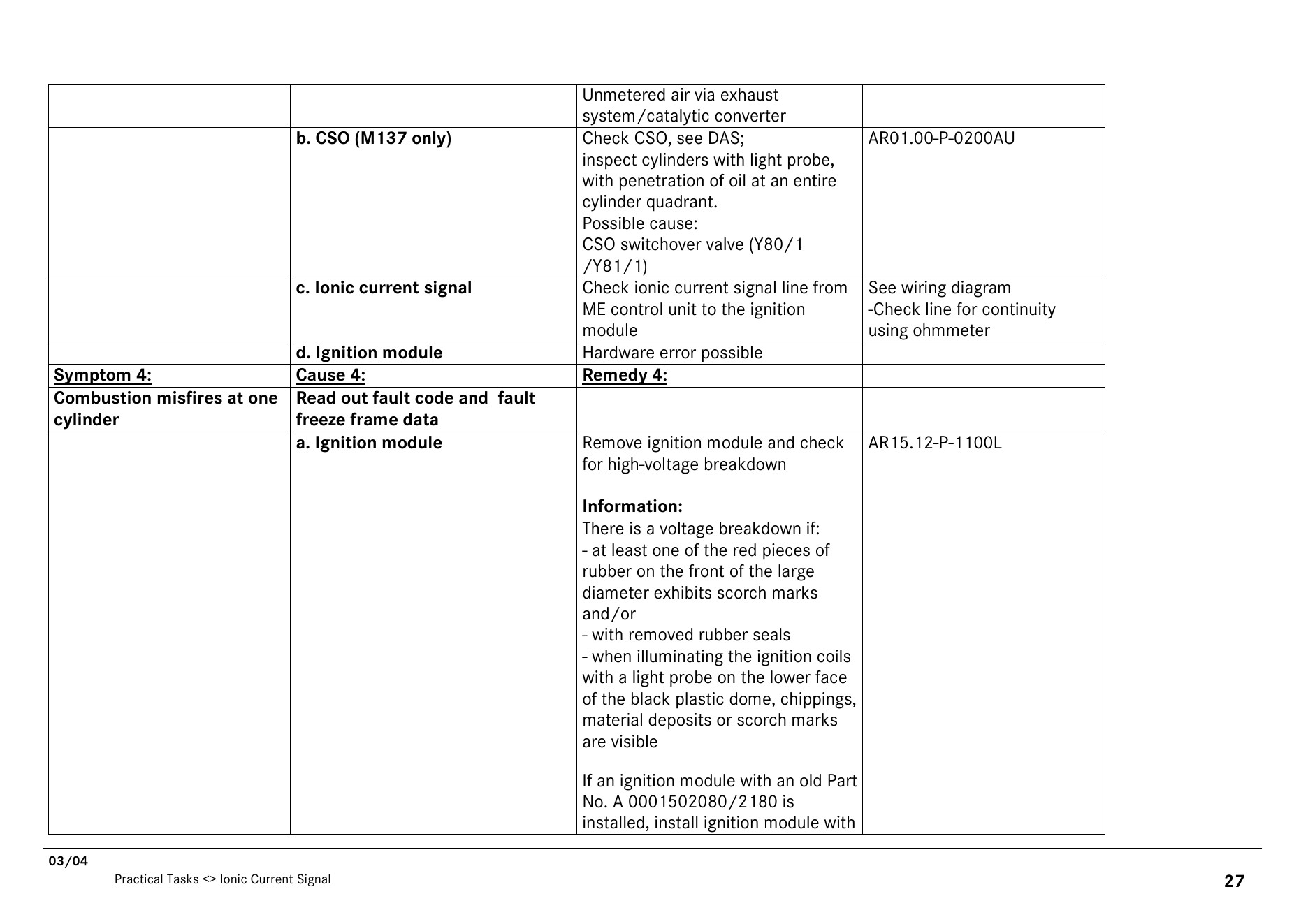

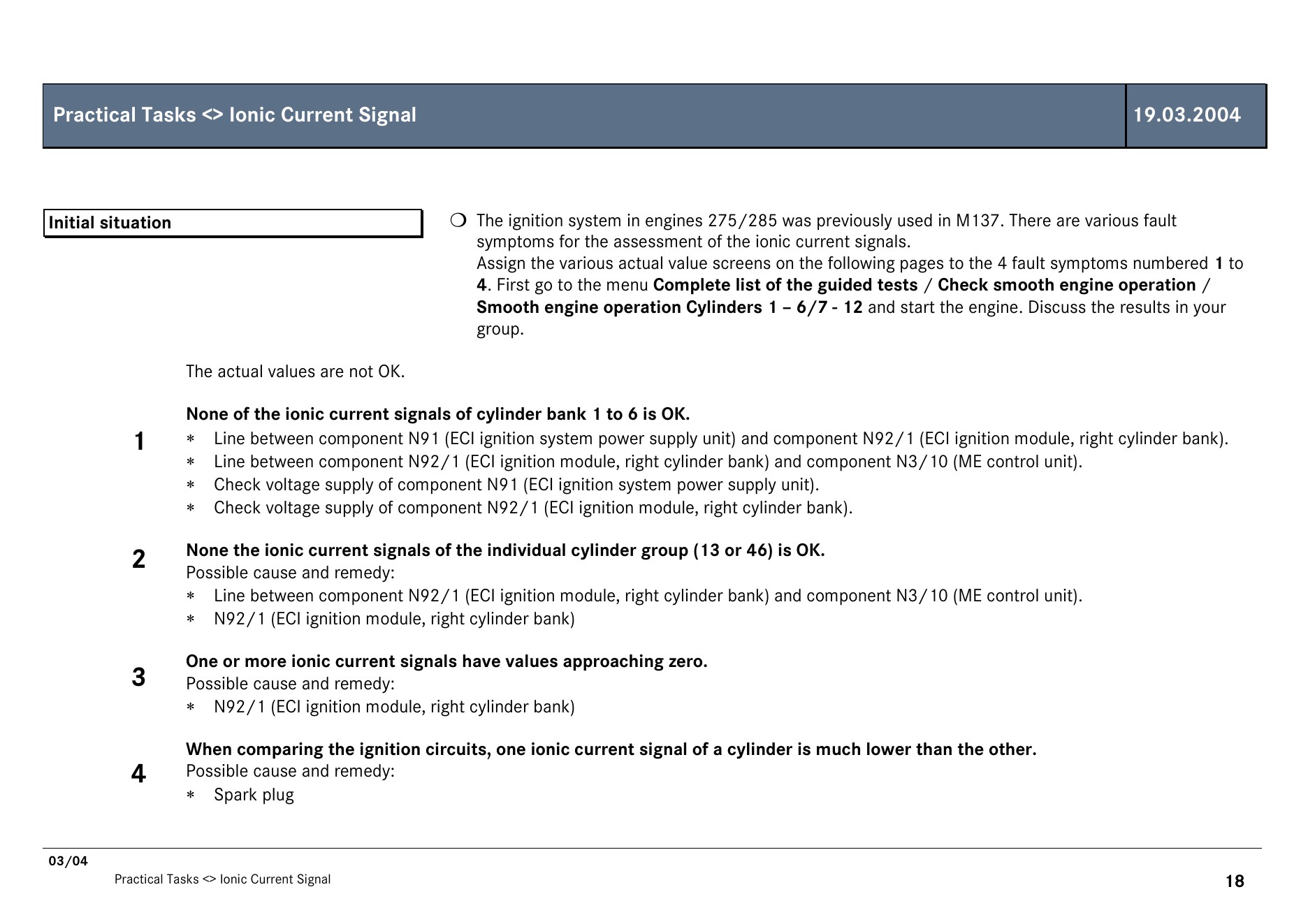

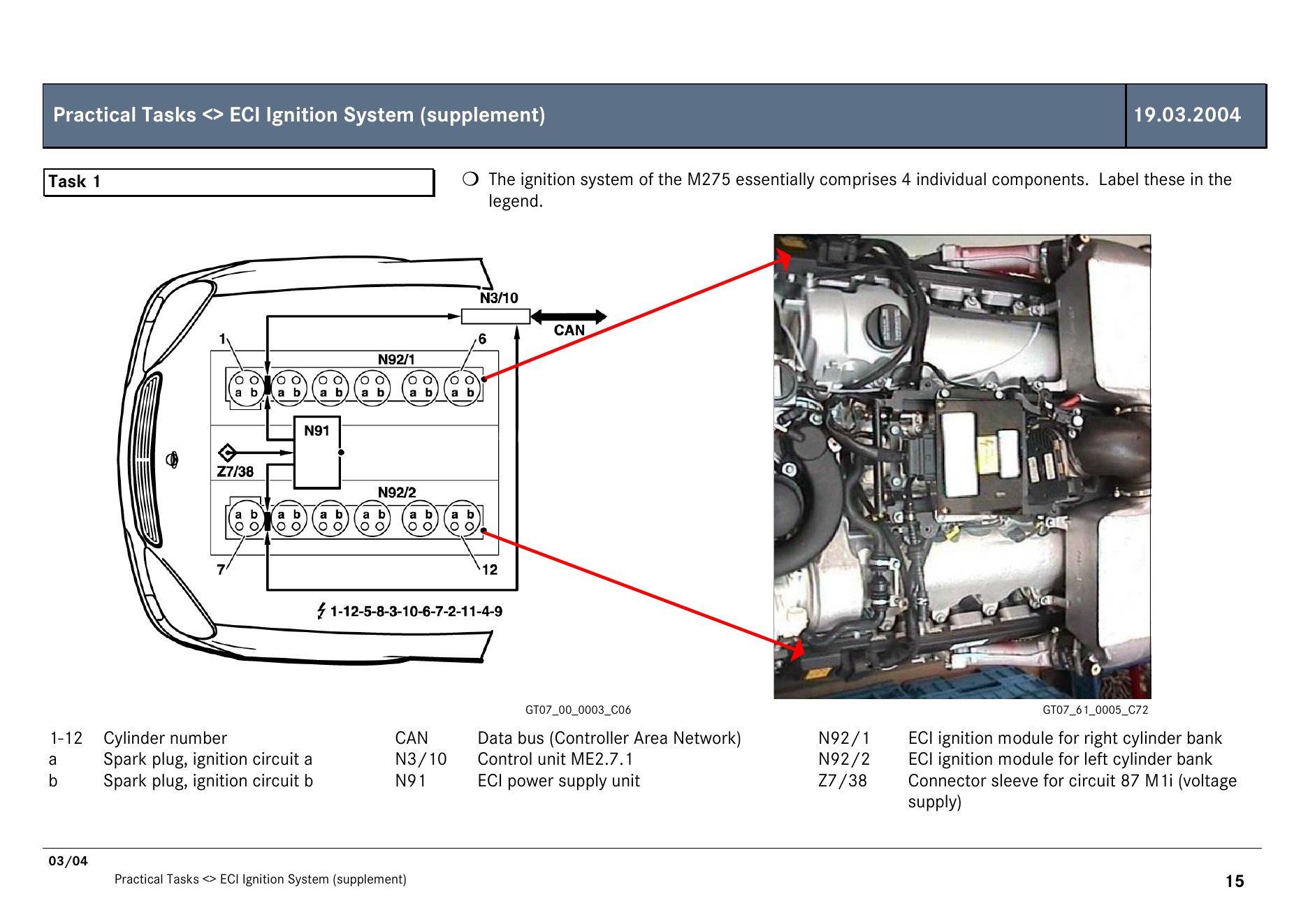

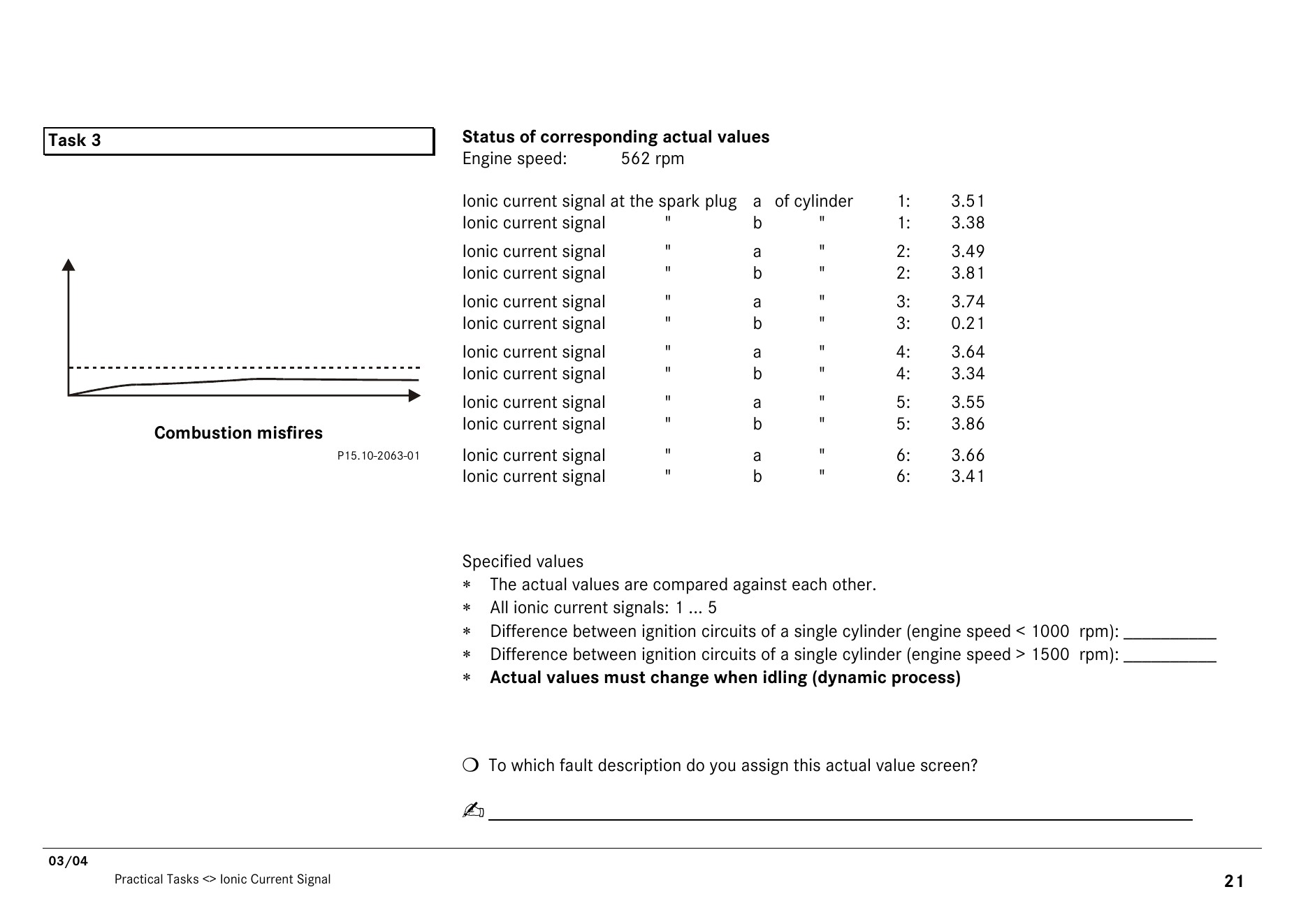

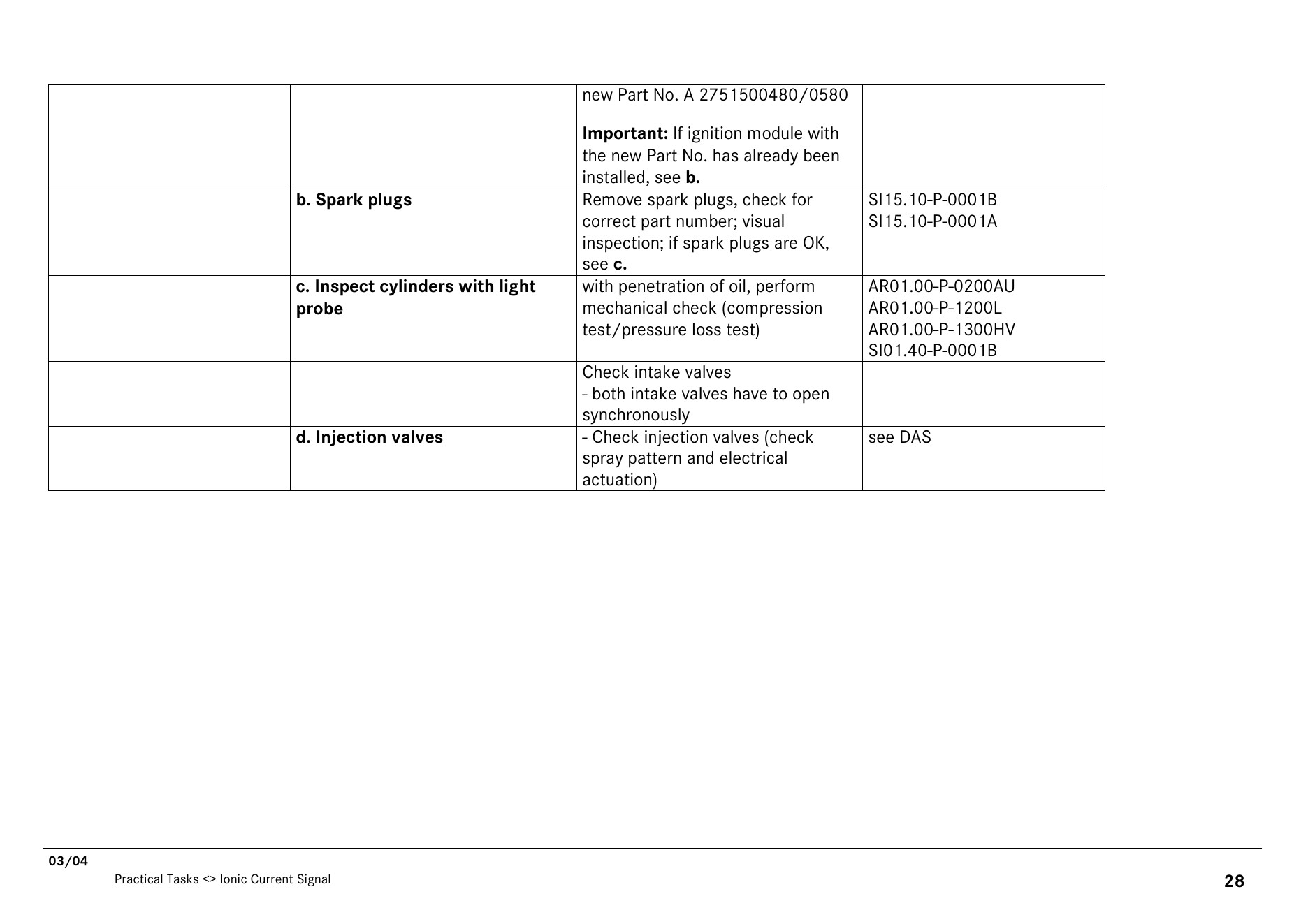

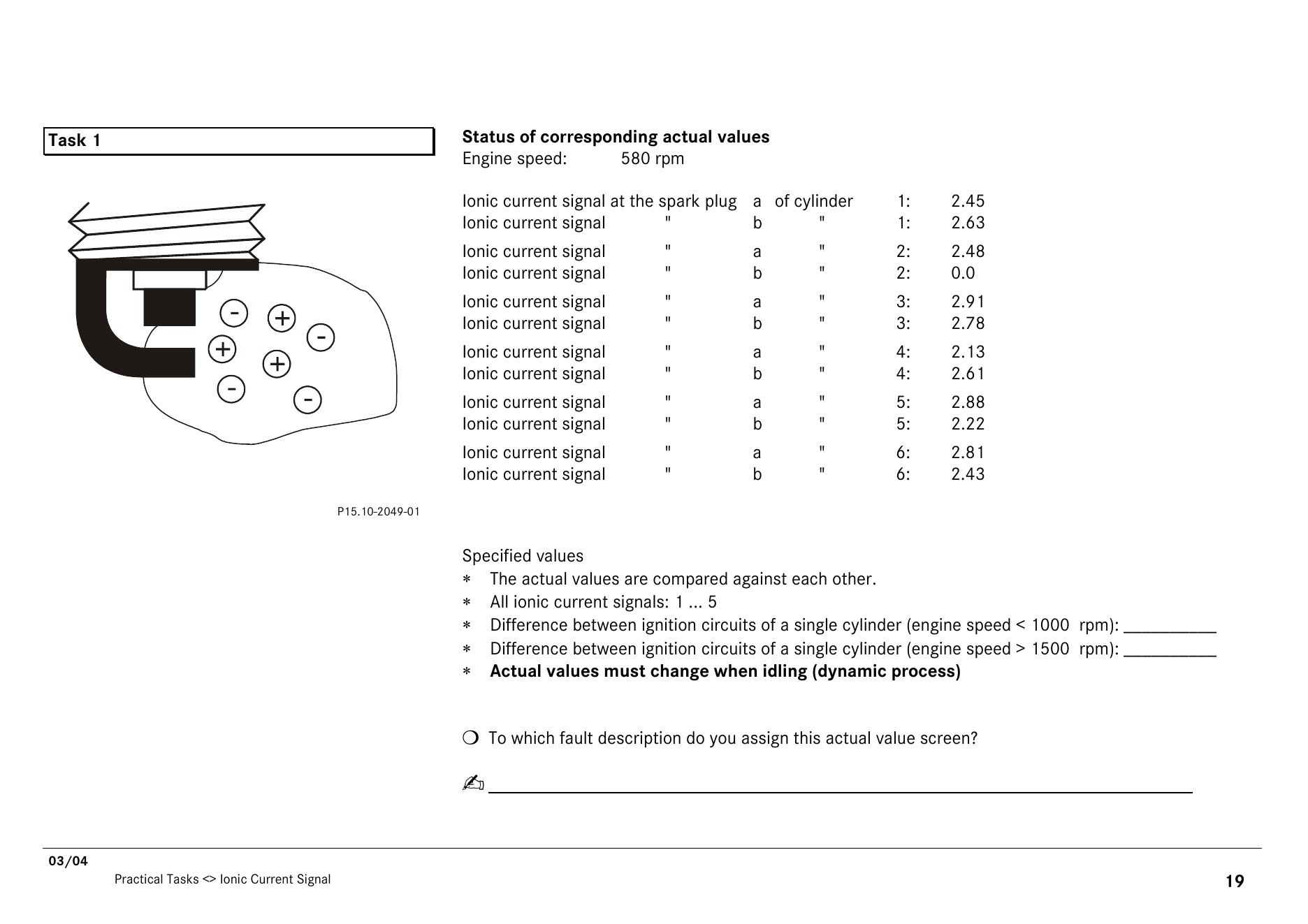

五、点火、爆震、离子流与失火

点火和燃烧监控结果需要与火花塞、线圈、喷油、压缩和正时共同分析。

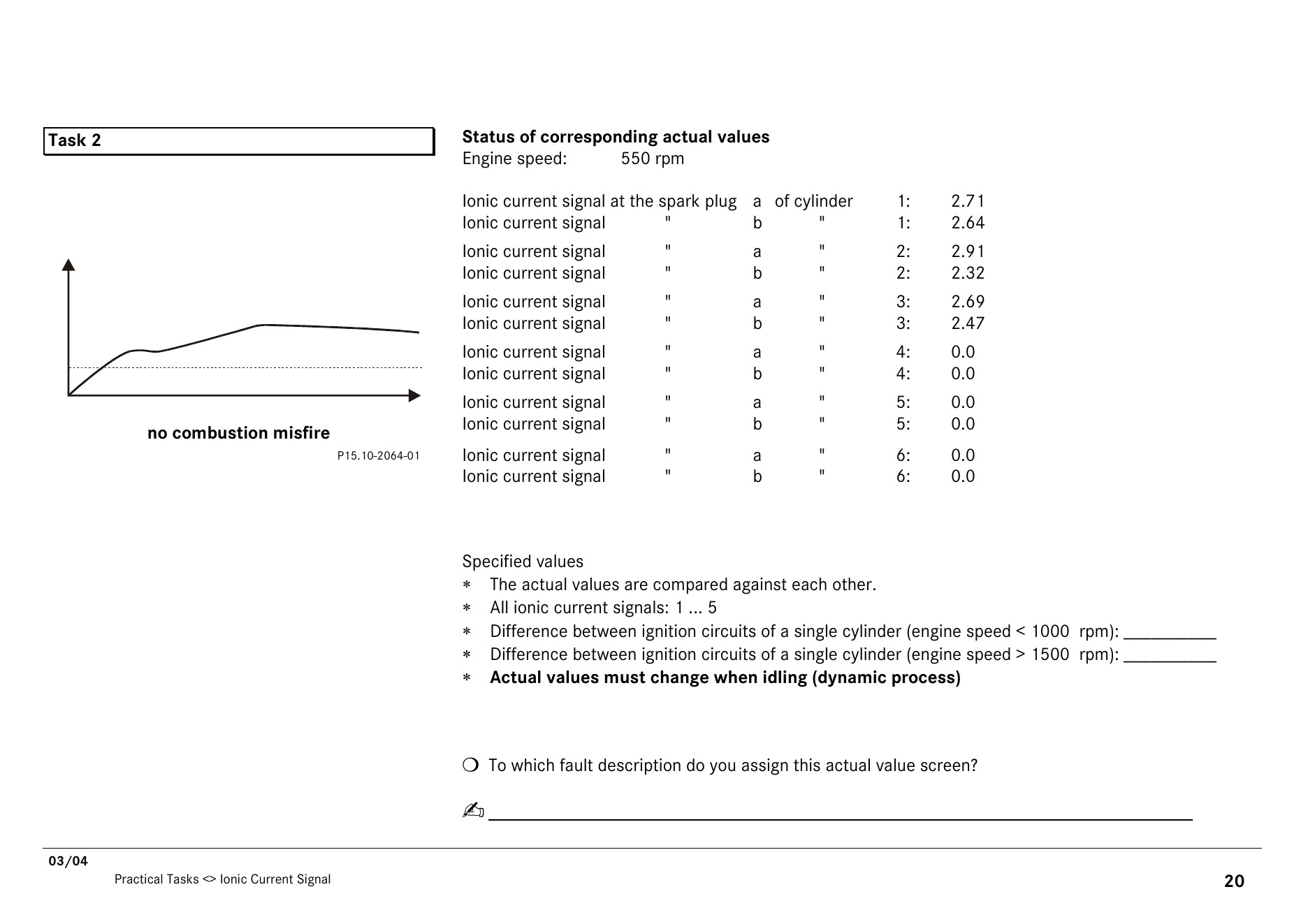

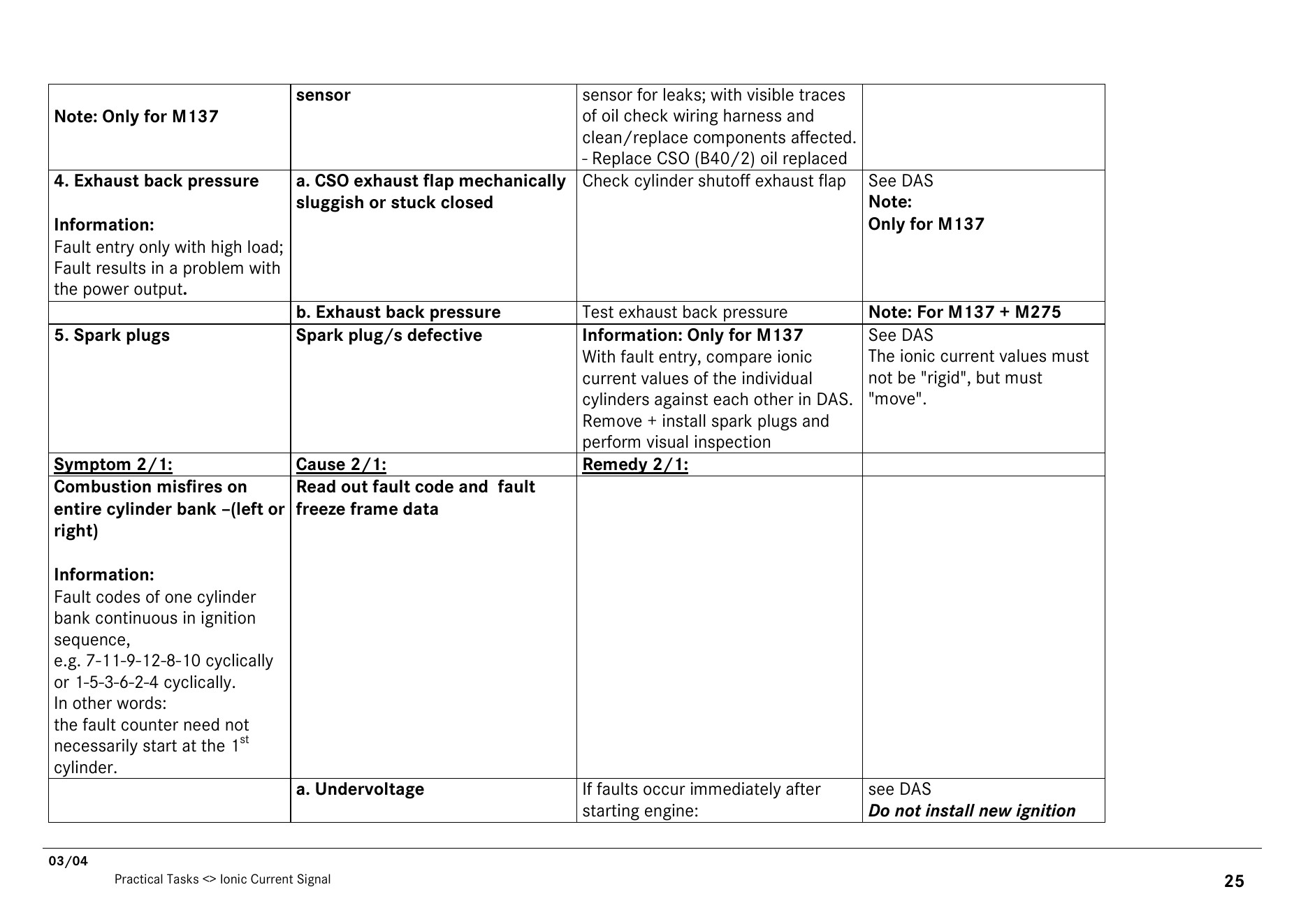

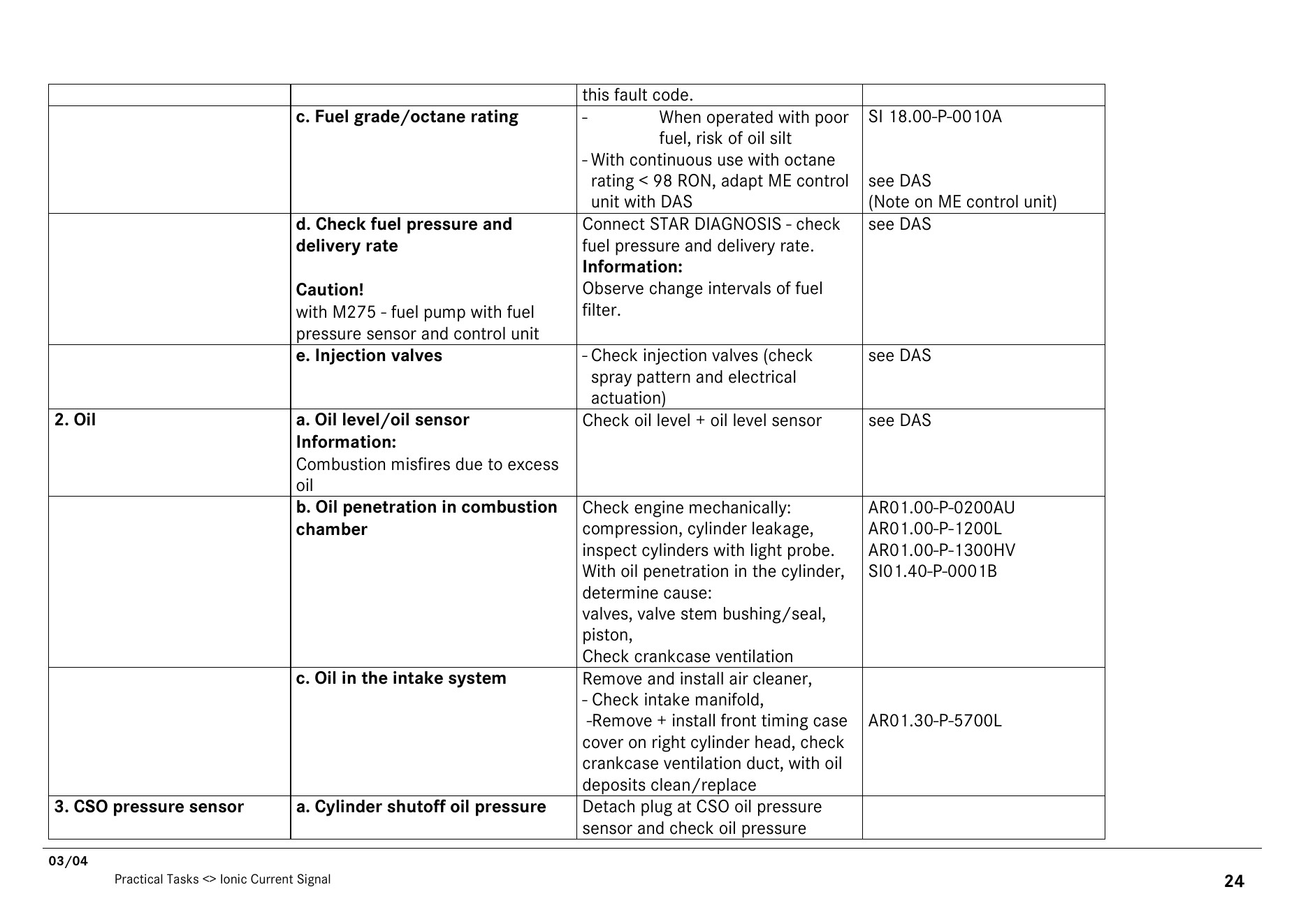

点火、爆震、离子流与失火（第36页）
点火、爆震、离子流与失火（第37页）
点火、爆震、离子流与失火（第38页）
点火、爆震、离子流与失火（第39页）
点火、爆震、离子流与失火（第40页）

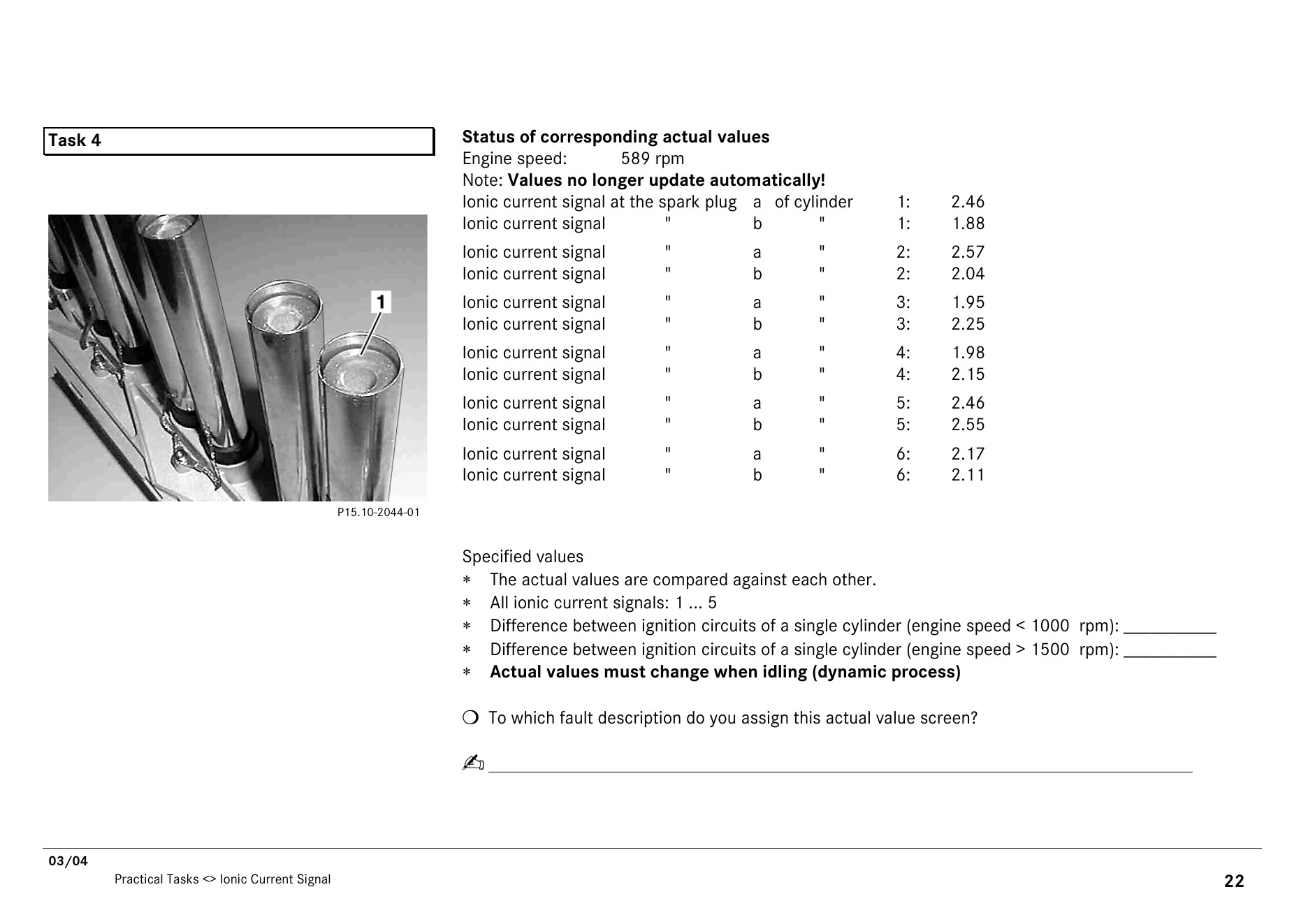

点火、爆震、离子流与失火（第41页）
点火、爆震、离子流与失火（第42页）
点火、爆震、离子流与失火（第43页）

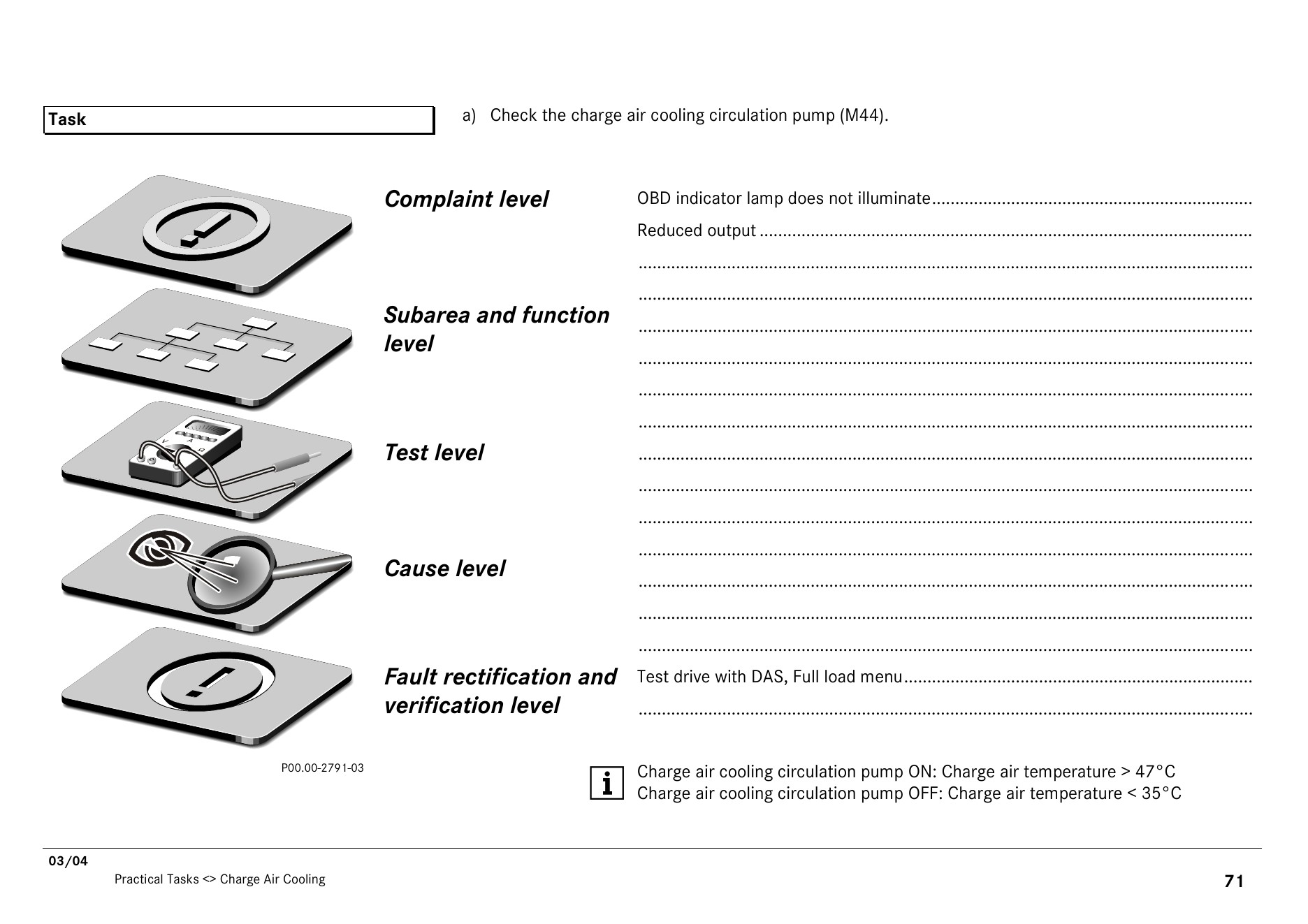

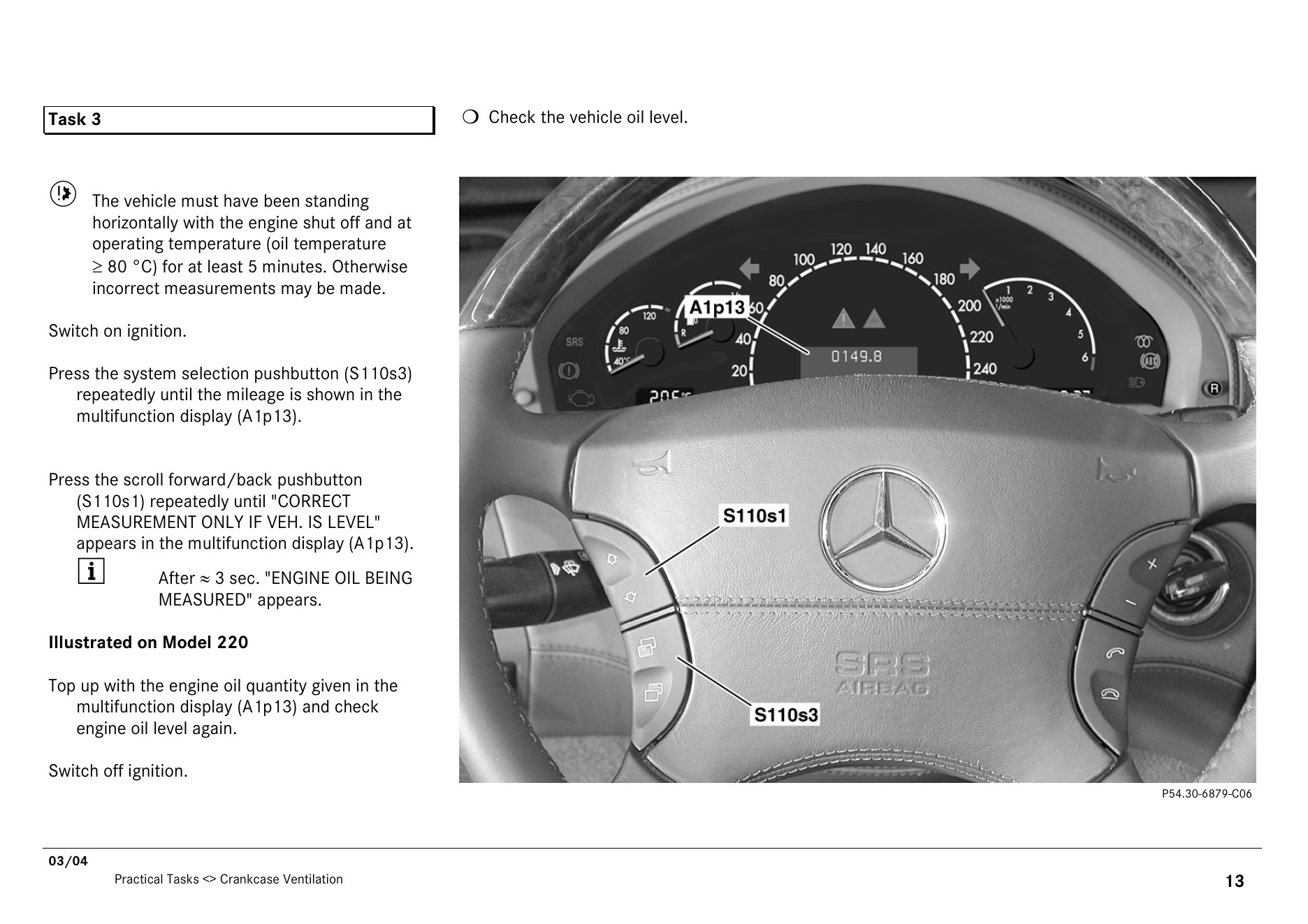

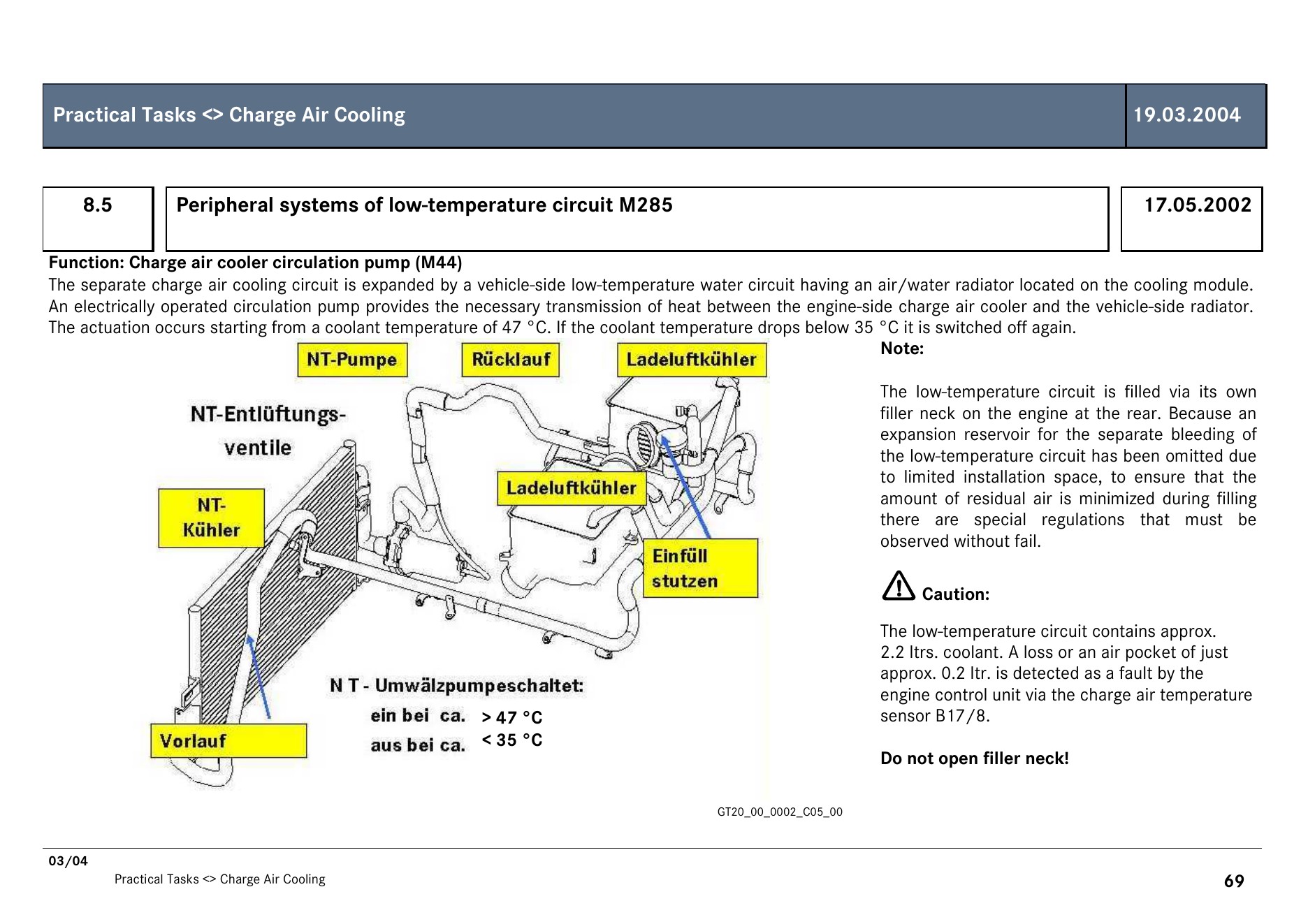

六、冷却、润滑和热保护

高热负荷可能引起扭矩限制，必须核对主冷却、低温回路、机油压力和相关泵阀。

冷却、润滑和热保护（第44页）
冷却、润滑和热保护（第45页）
冷却、润滑和热保护（第46页）

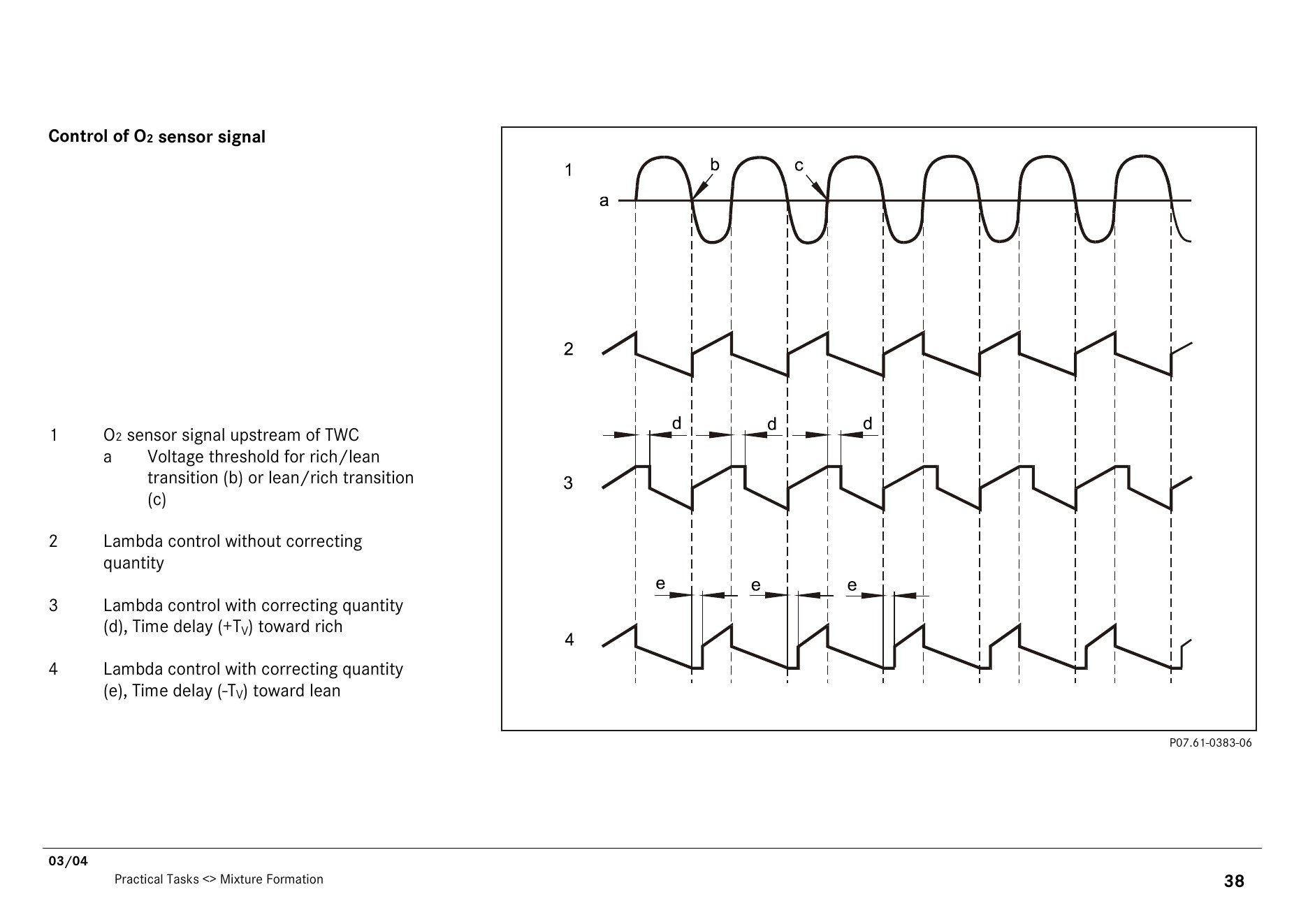

冷却、润滑和热保护（第47页）
冷却、润滑和热保护（第48页）
冷却、润滑和热保护（第49页）
冷却、润滑和热保护（第50页）
冷却、润滑和热保护（第51页）

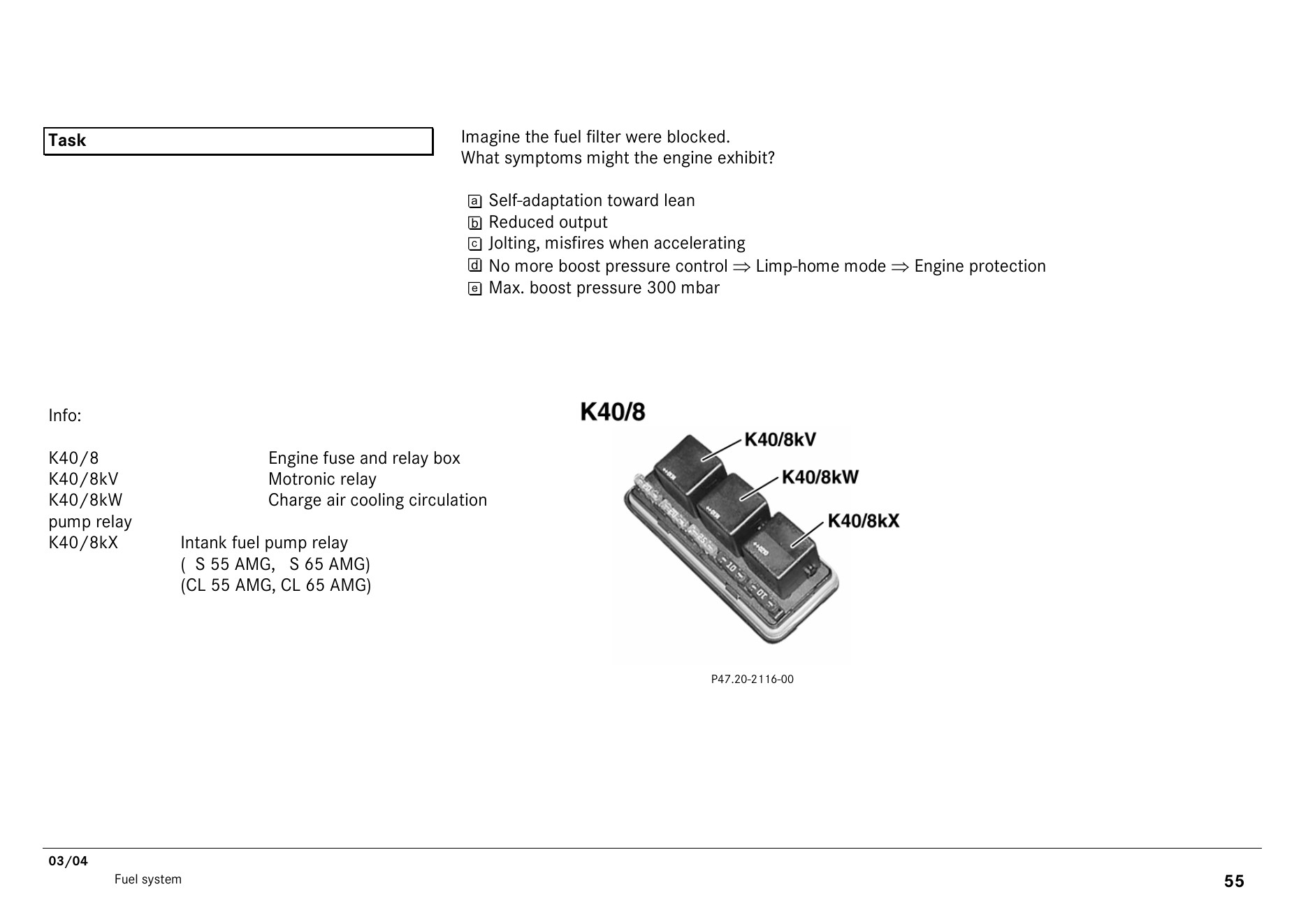

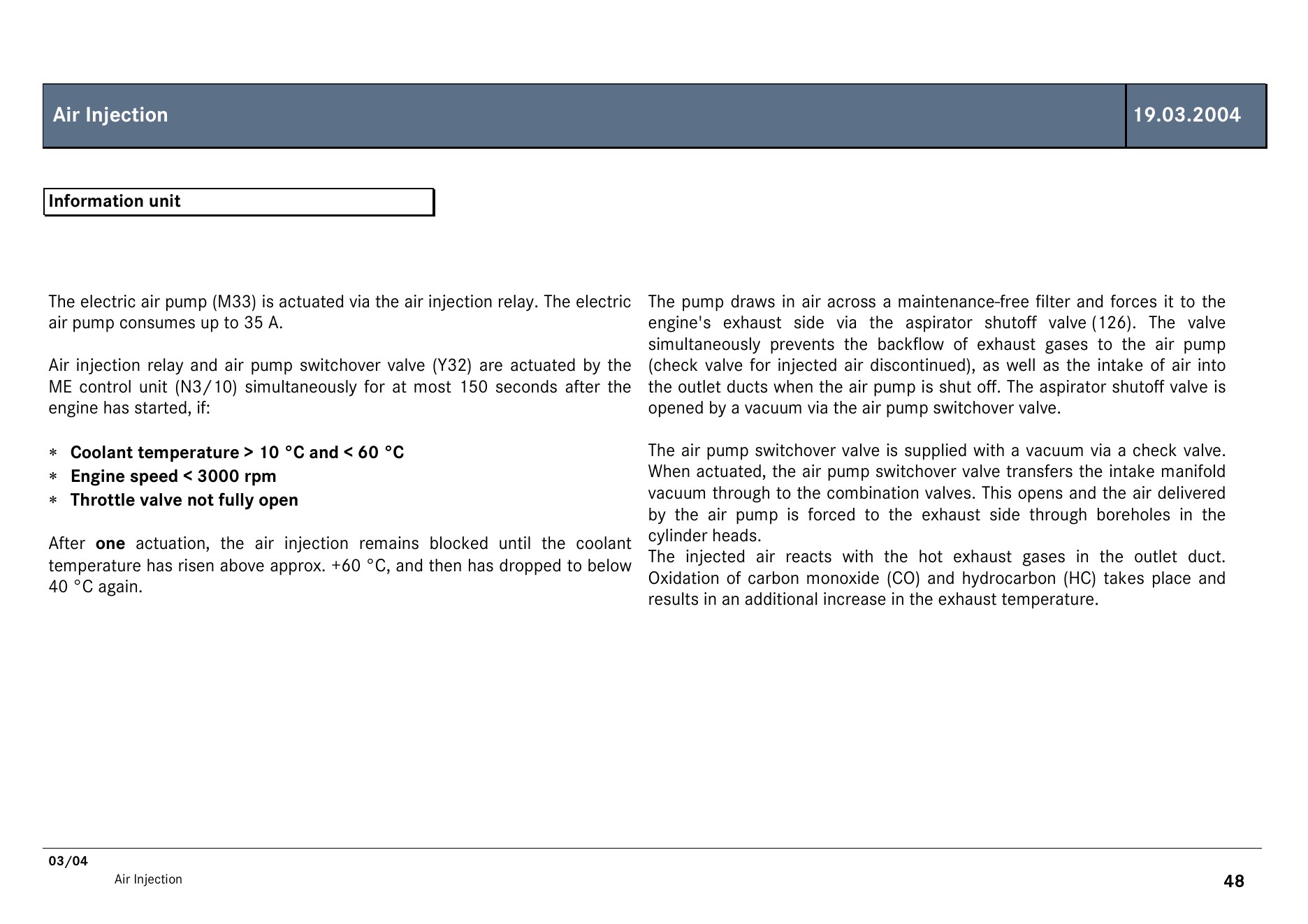

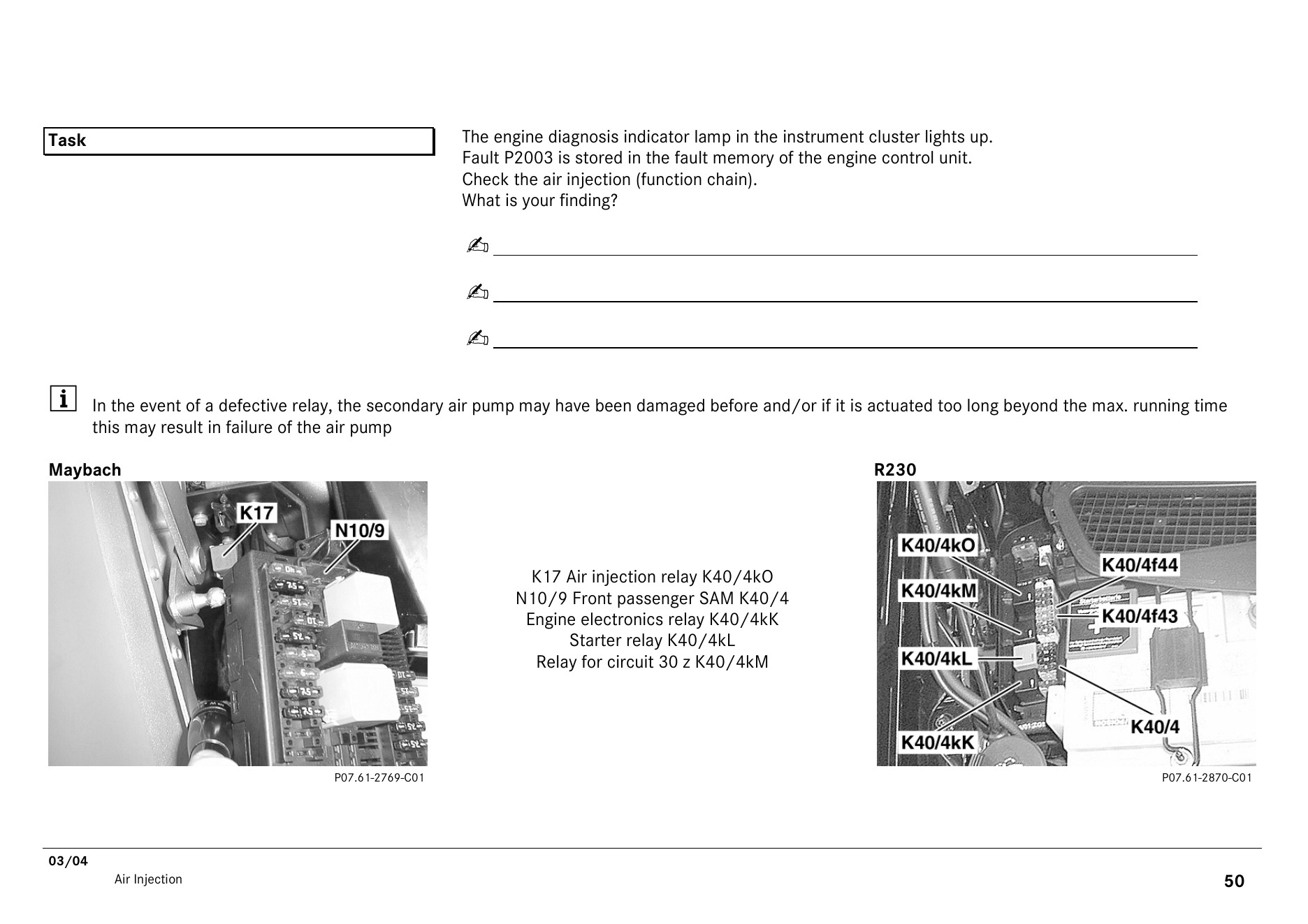

七、执行器测试和检测引导

按诊断系统引导执行部件测试，并观察压力、位置、温度或声音等机械结果。

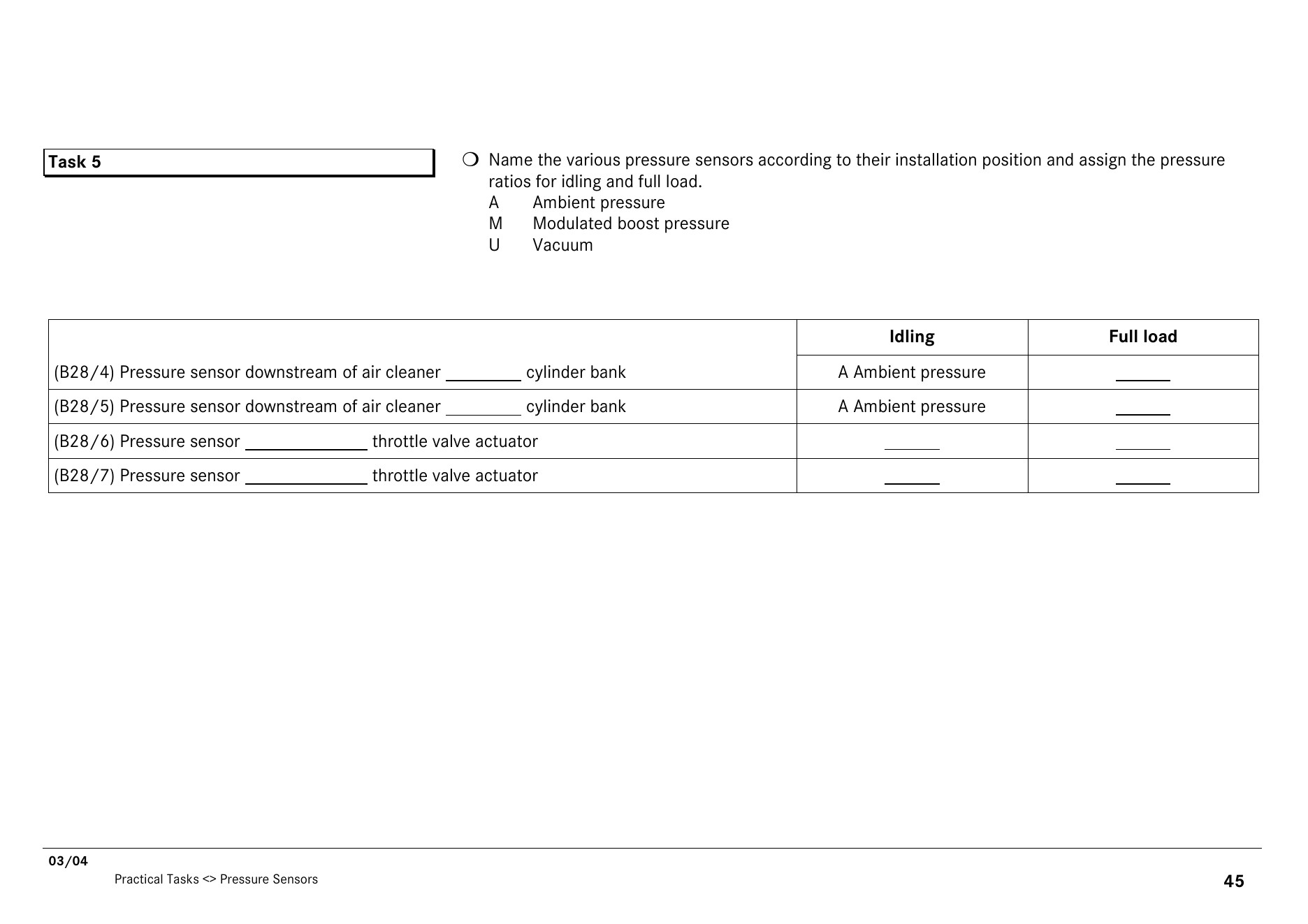

执行器测试和检测引导（第52页）

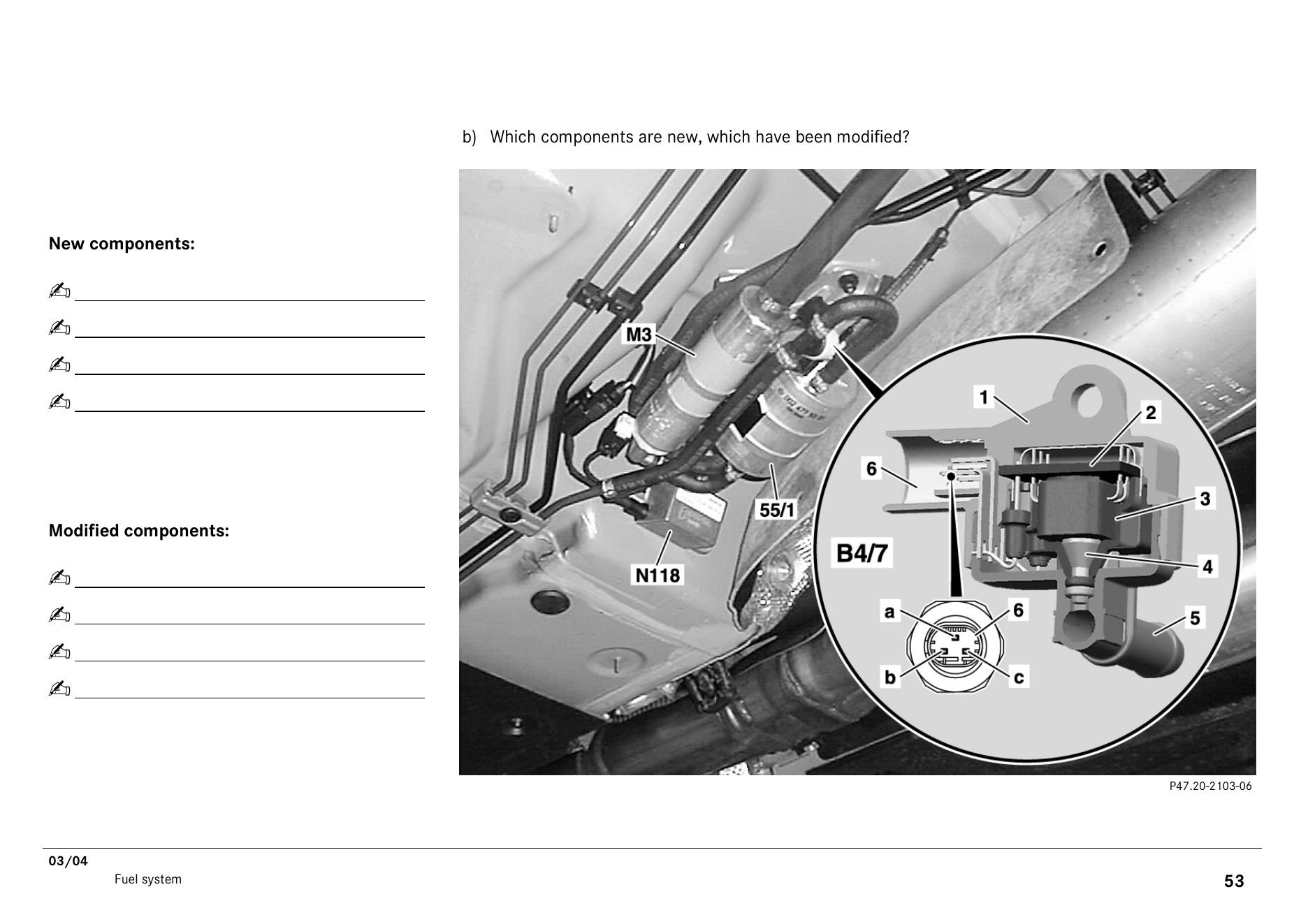

执行器测试和检测引导（第53页）
执行器测试和检测引导（第54页）
执行器测试和检测引导（第55页）
执行器测试和检测引导（第57页）
执行器测试和检测引导（第59页）

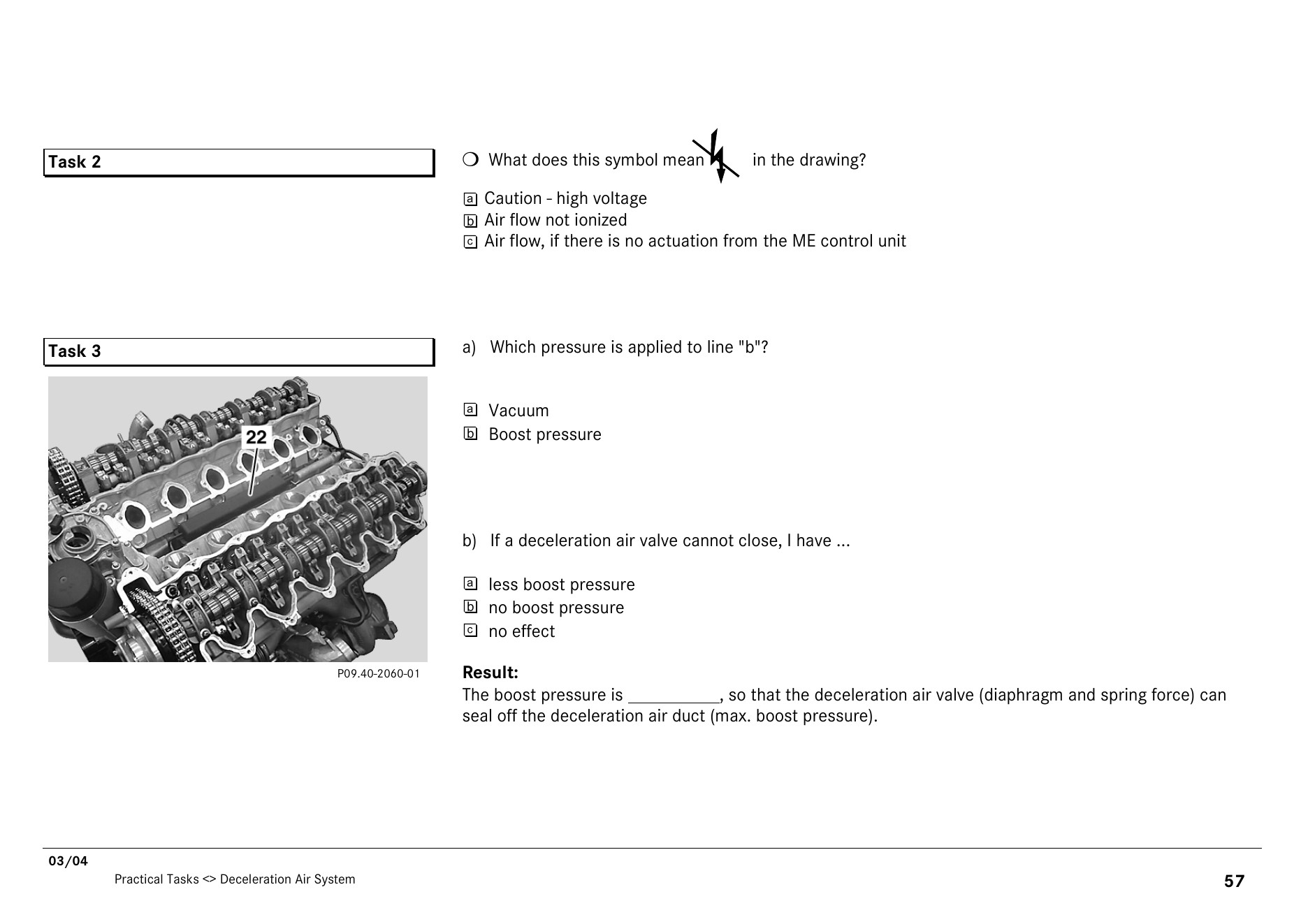

执行器测试和检测引导（第61页）
执行器测试和检测引导（第63页）

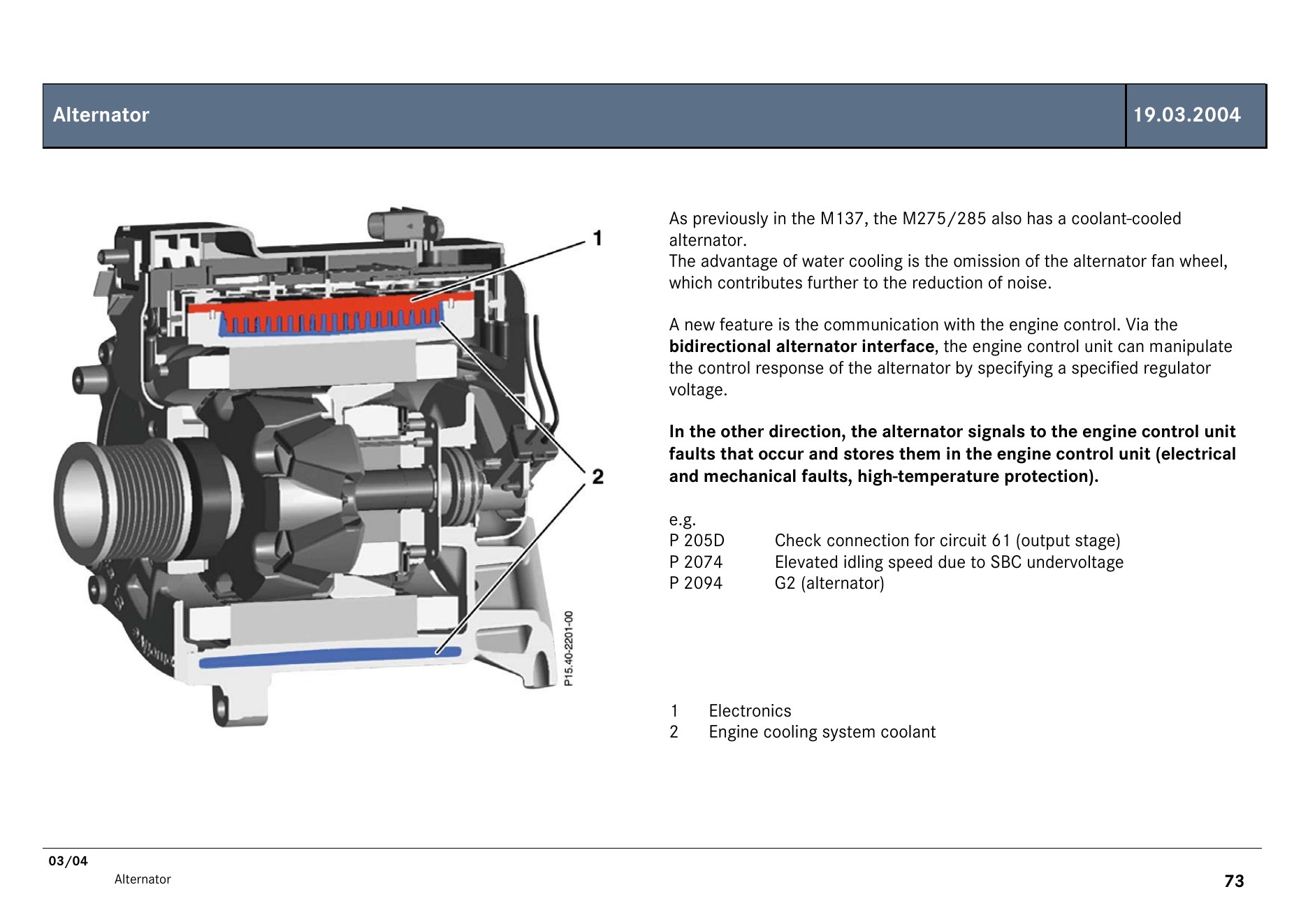

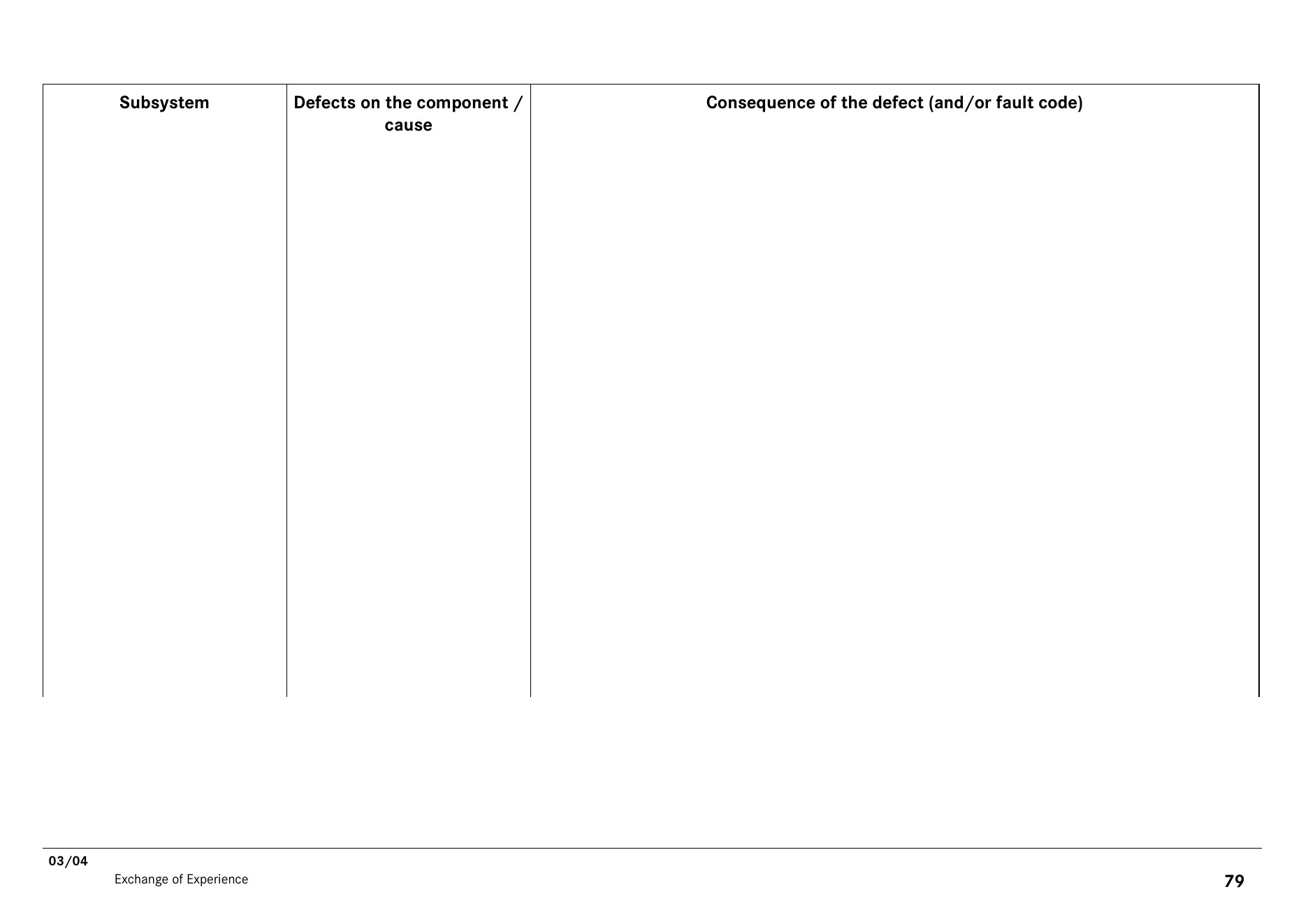

八、综合故障分析与维修验证

保存原始数据，按共同条件、单侧系统和单缸顺序缩小范围，维修后在相同工况复查。

综合故障分析与维修验证（第65页）
综合故障分析与维修验证（第67页）

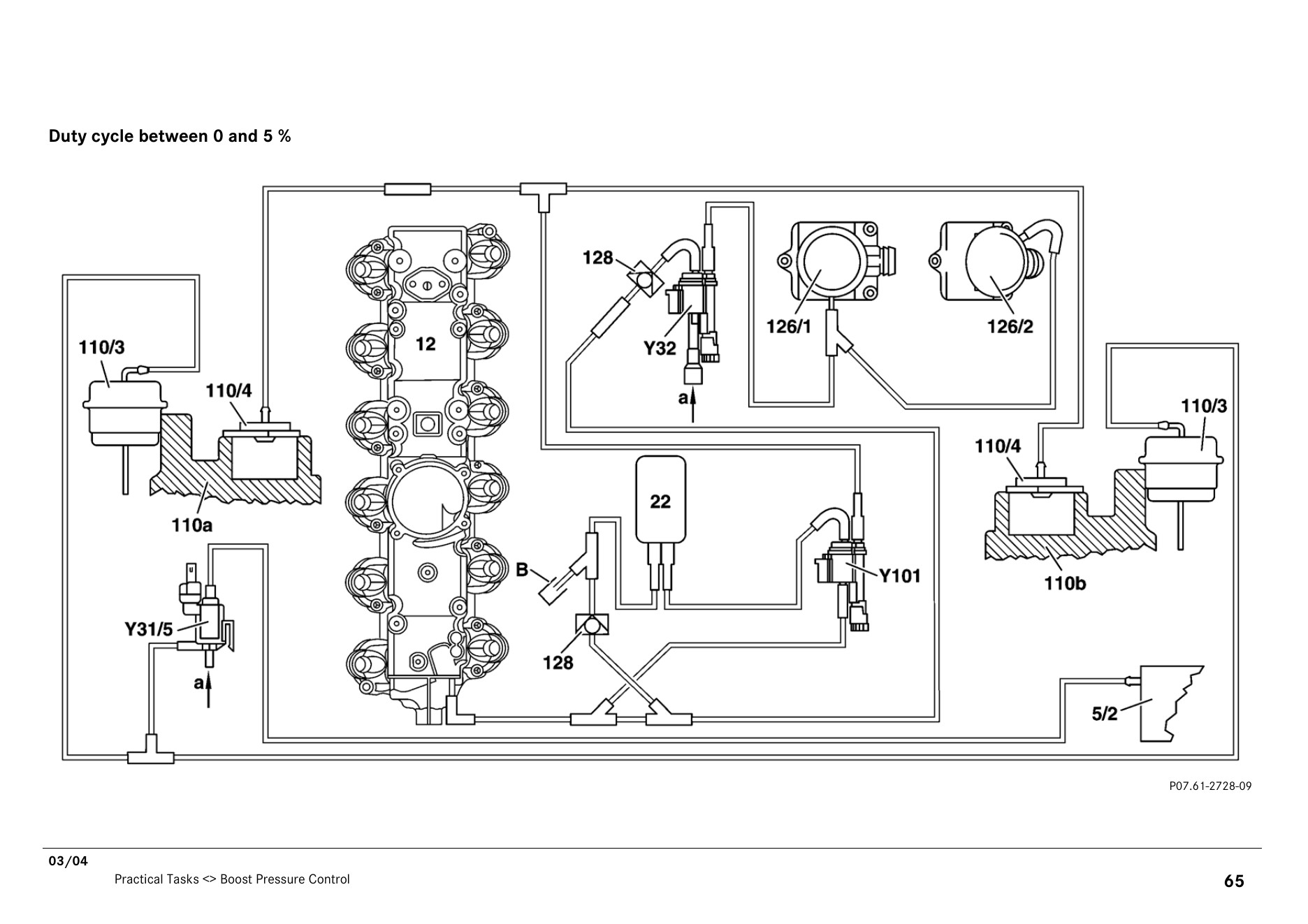

综合故障分析与维修验证（第69页）
综合故障分析与维修验证（第71页）
综合故障分析与维修验证（第73页）
综合故障分析与维修验证（第75页）
综合故障分析与维修验证（第77页）
综合故障分析与维修验证（第79页）

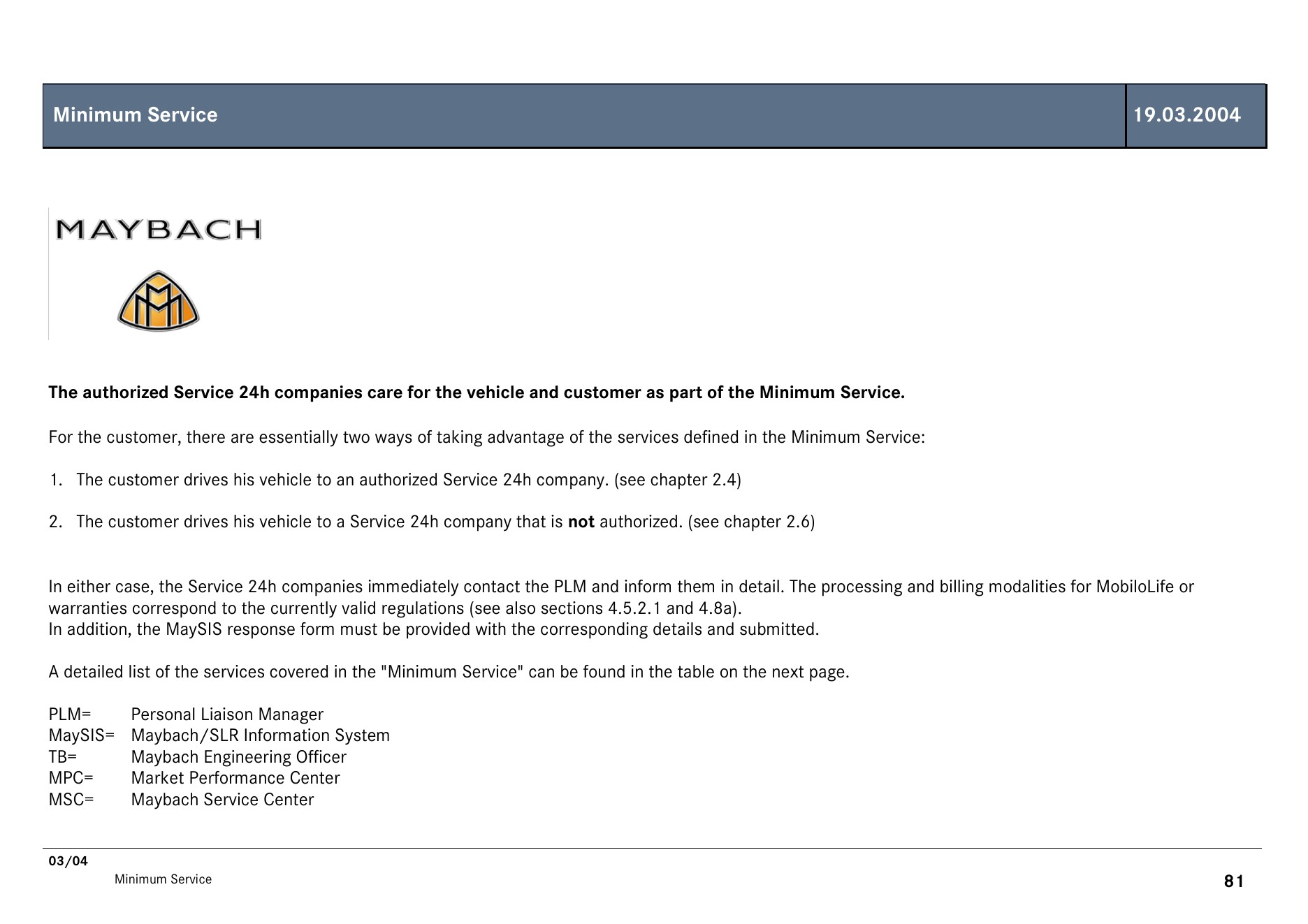

综合故障分析与维修验证（第81页）
综合故障分析与维修验证（第83页）
综合故障分析与维修验证（第85页）
综合故障分析与维修验证（第87页）
综合故障分析与维修验证（第89页）
综合故障分析与维修验证（第91页）
综合故障分析与维修验证（第93页）
综合故障分析与维修验证（第95页）

维修诊断使用要点

  • 先核对VIN、发动机代码、生产日期和车辆装备。
  • 保存故障码、冻结帧及关键实际值，再清码或拆装。
  • 比较目标值与实际值，并结合波形、压力和机械测量验证。
  • 高温、高压燃油和旋转部件作业必须遵守厂家安全流程。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
