奔驰OM629/OM642压电喷油嘴回油量测试：量筒连接、诊断引导与结果比较

共轨柴油发动机起动困难、轨压建立缓慢或运行不稳时，喷油嘴内部泄漏量是重要检查项目。回油量测试通过比较各缸喷油嘴返回低压侧的燃油量，识别内部泄漏明显的喷油嘴。

燃油系统必须保持洁净，并严格遵守高压燃油安全要求。测试工具、连接方式和诊断步骤应与OM629或OM642的具体版本对应。

一、准备专用回油量测试组件

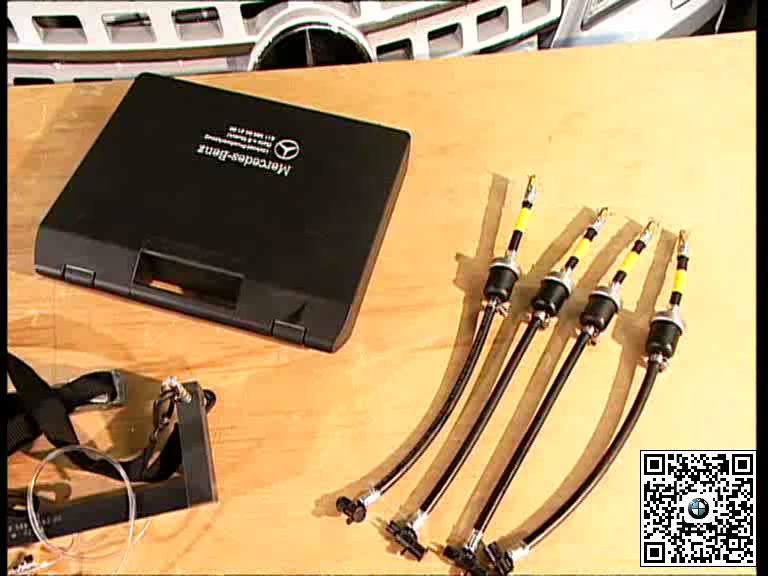

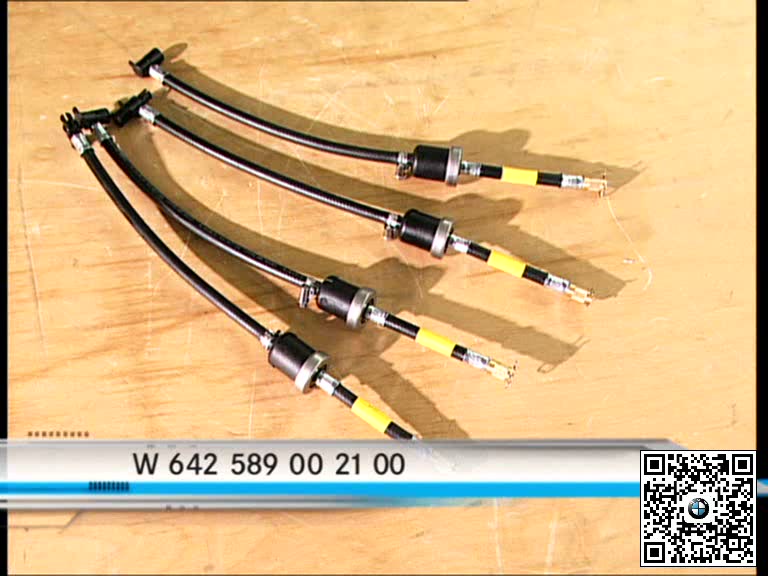

核对发动机型号和喷油嘴数量，准备专用测试软管、适配接头及量筒。检查软管无折弯、泄漏和残液，所有接口保持洁净。

二、断开原回油管并连接量筒

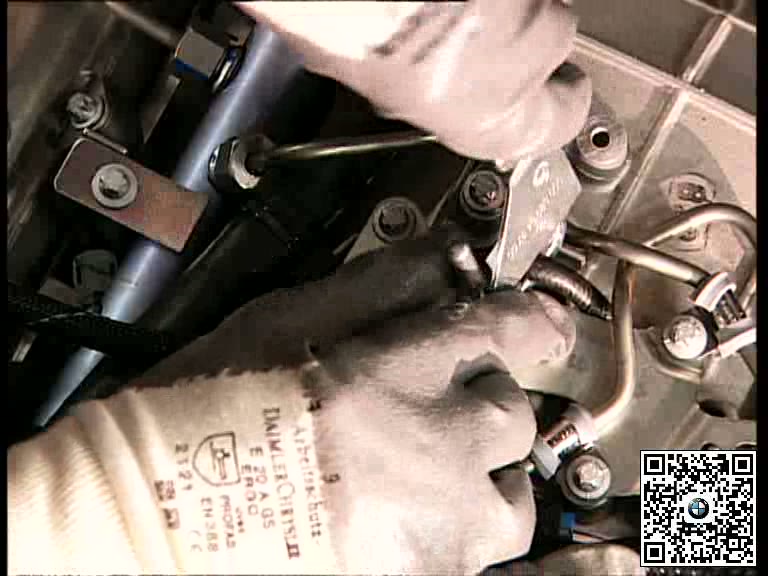

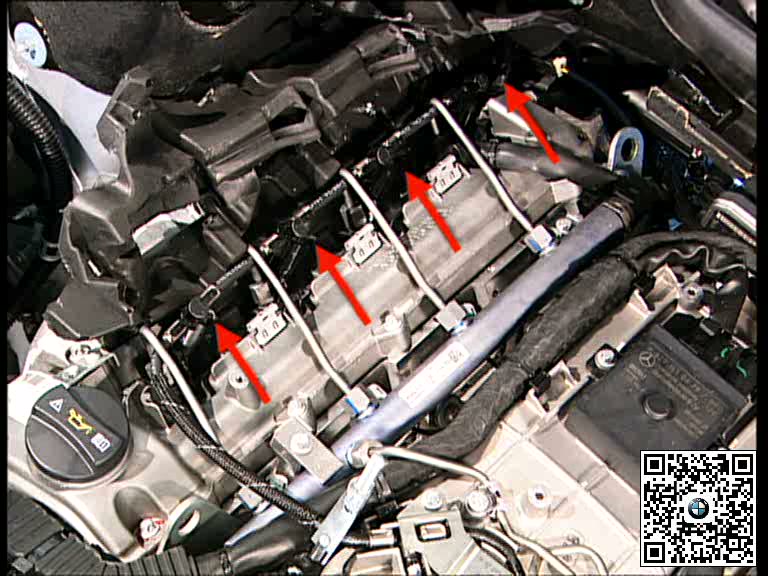

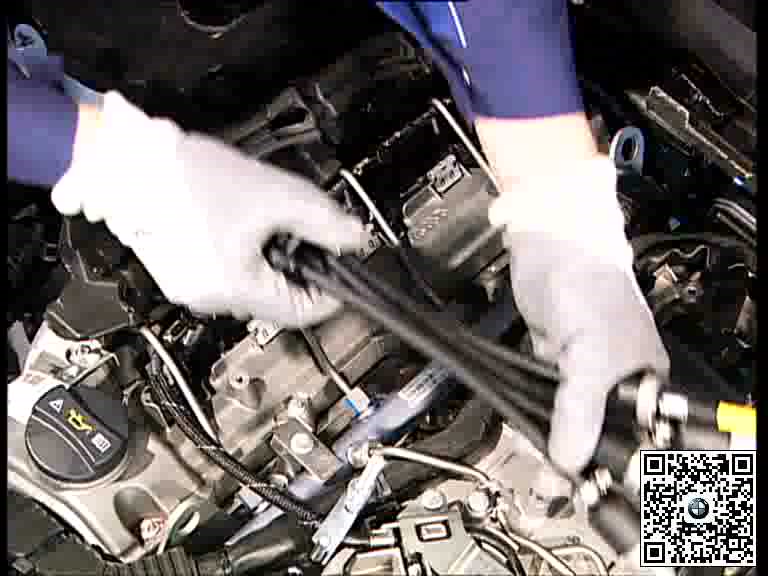

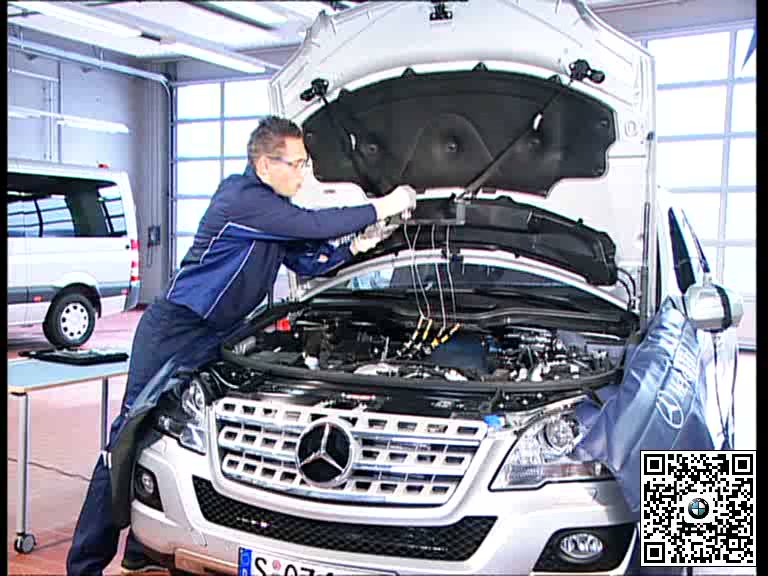

按顺序释放喷油嘴回油接头并安装测试组件，防止损坏塑料锁止结构。各缸软管对应关系要清晰，量筒垂直固定，避免测试期间倾倒。

三、按照诊断仪引导执行测试

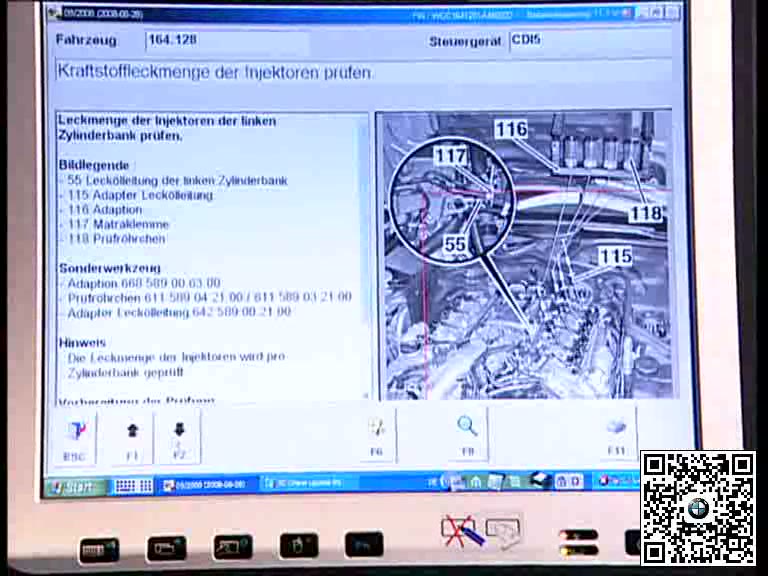

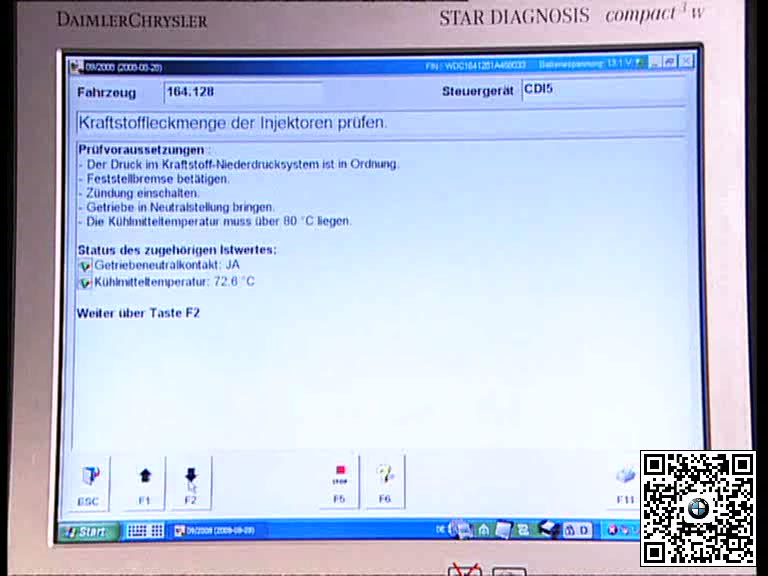

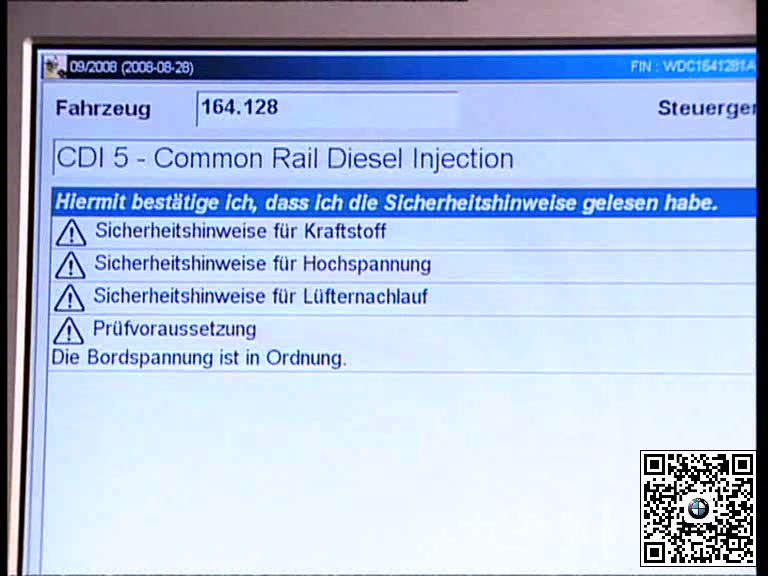

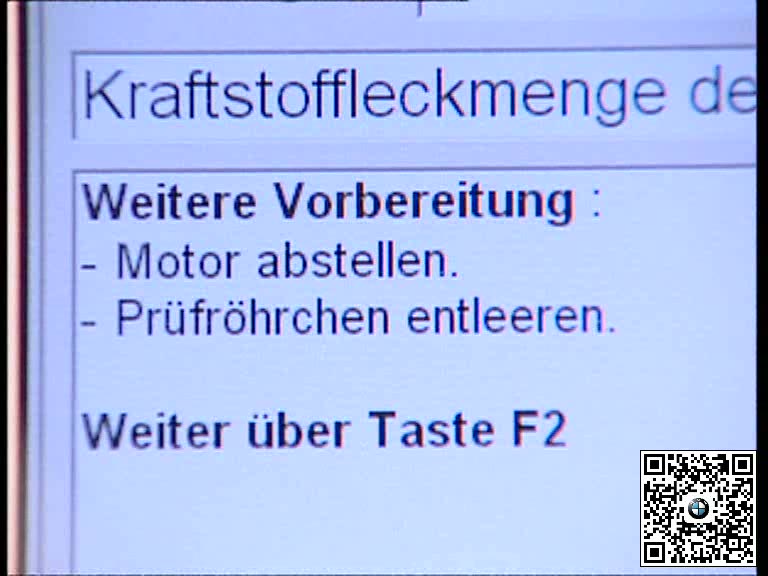

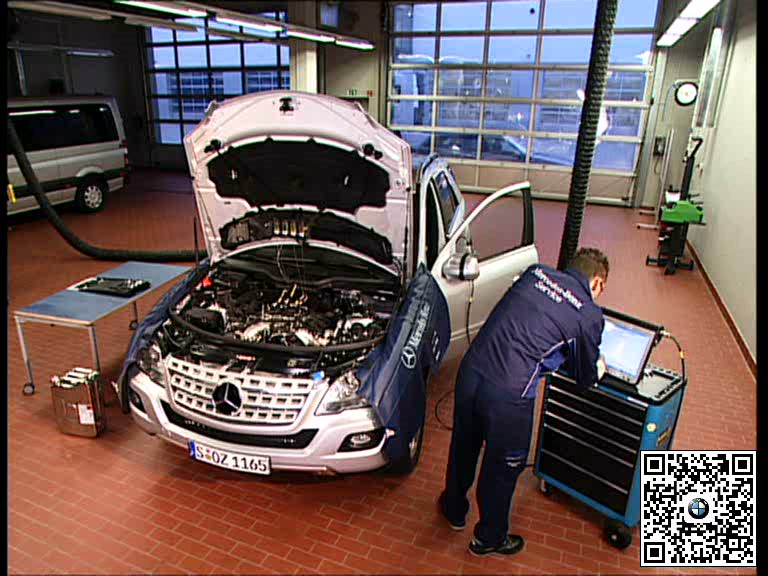

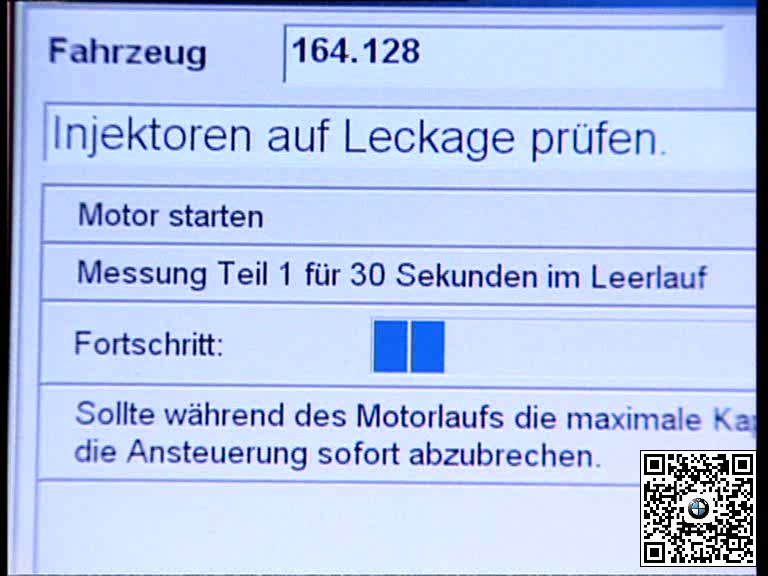

进入CDI控制单元的喷油嘴泄漏量检查，确认冷却液温度、燃油温度和运行条件满足要求。按引导在规定时间和工况下运行发动机，期间观察量筒是否快速上升。

四、比较各缸结果并恢复系统

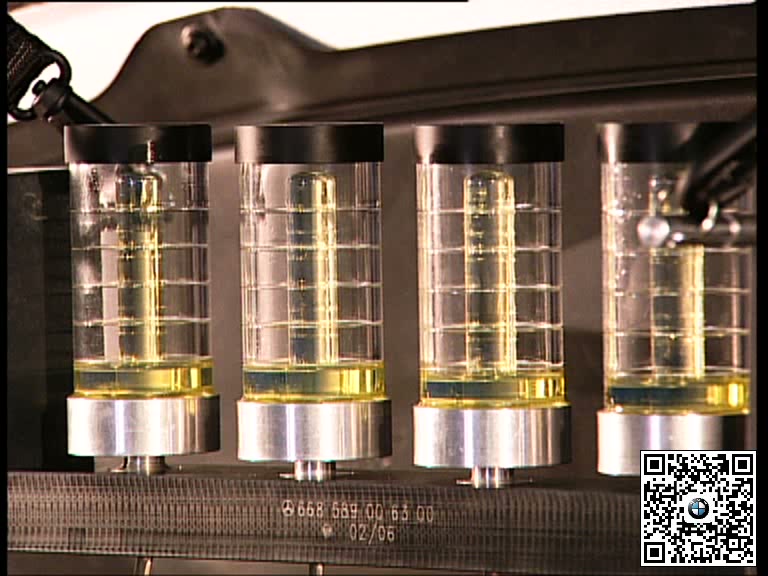

测试结束后比较各量筒回油量及一致性，明显偏高的气缸需要结合轨压、平衡修正和其他检查进一步确认。恢复原回油管后检查锁止和燃油泄漏。

五、完工检查要点

• 测试组件与发动机版本匹配，各缸软管标识清楚。
• 燃油温度、冷却液温度和测试时长符合诊断引导。
• 结果按各缸相对差异及厂家限值判断。
• 恢复后回油接头锁止可靠且无柴油泄漏。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
