摘要深入介绍奔驰M275/M285 V12双涡轮发动机的供油、喷油点火、空气与增压控制、冷却排放和诊断测试。

M275/M285的左右气缸列具有相互对应的空气、燃油和点火部件。高级诊断应充分利用左右列和各缸对比，判断故障属于共同供给、单侧系统还是单缸。

高负荷下的燃油流量、增压空气温度和点火修正相互关联，任何结论都应结合发动机型号、当前工况和机械状态。

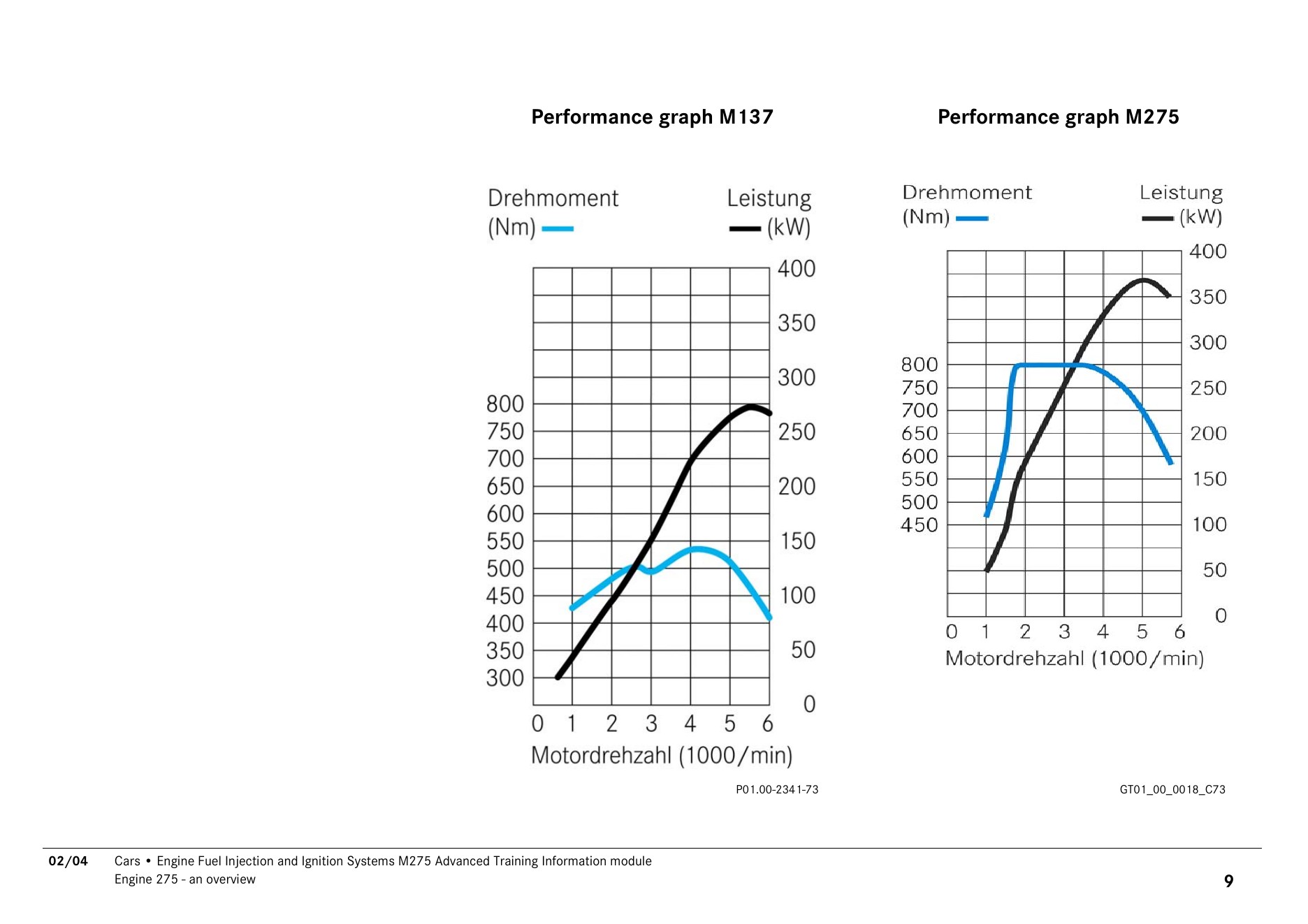

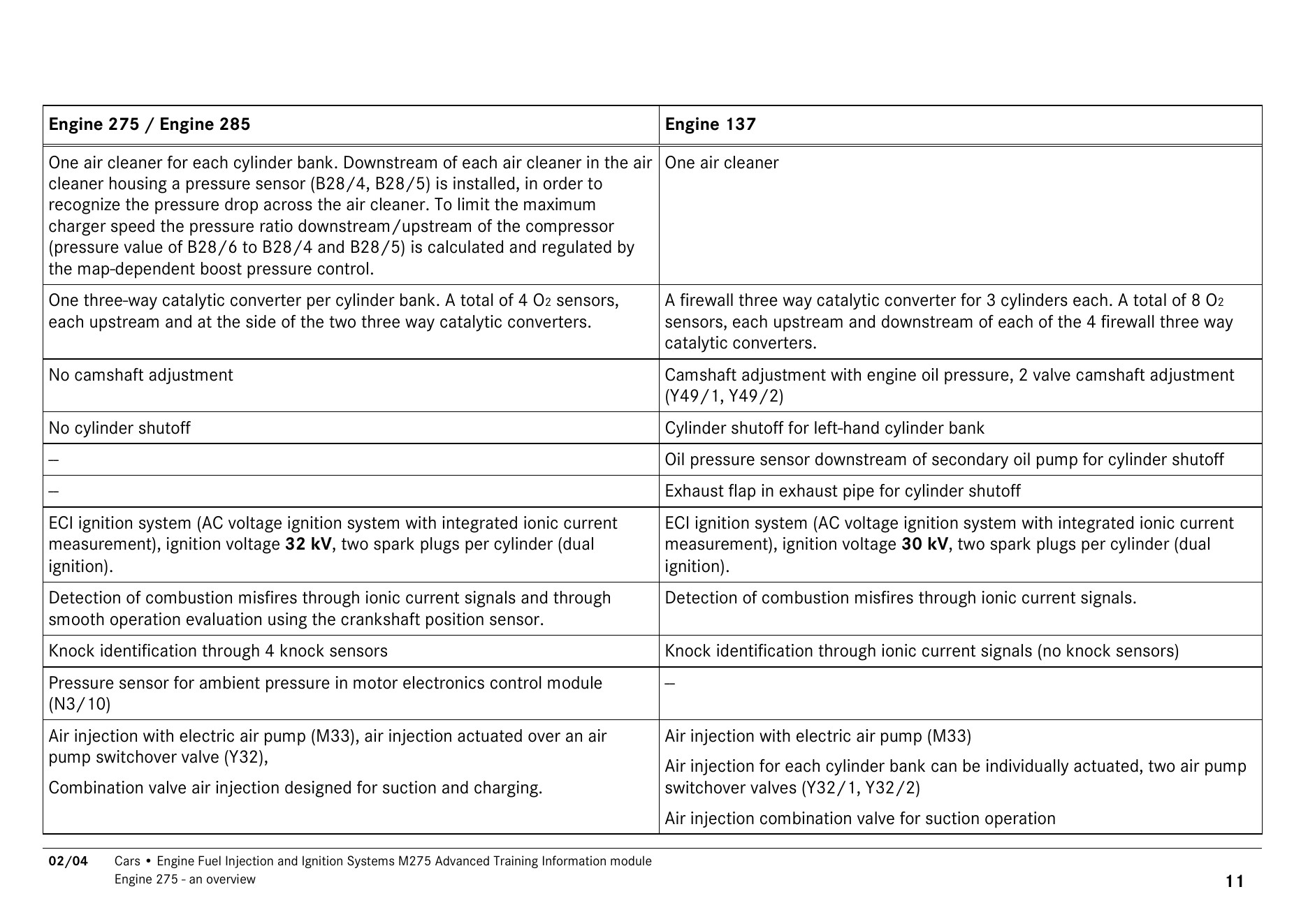

一、V12双涡轮系统与性能基础

车型、功率版本和发动机技术状态决定燃油、增压和控制部件配置。

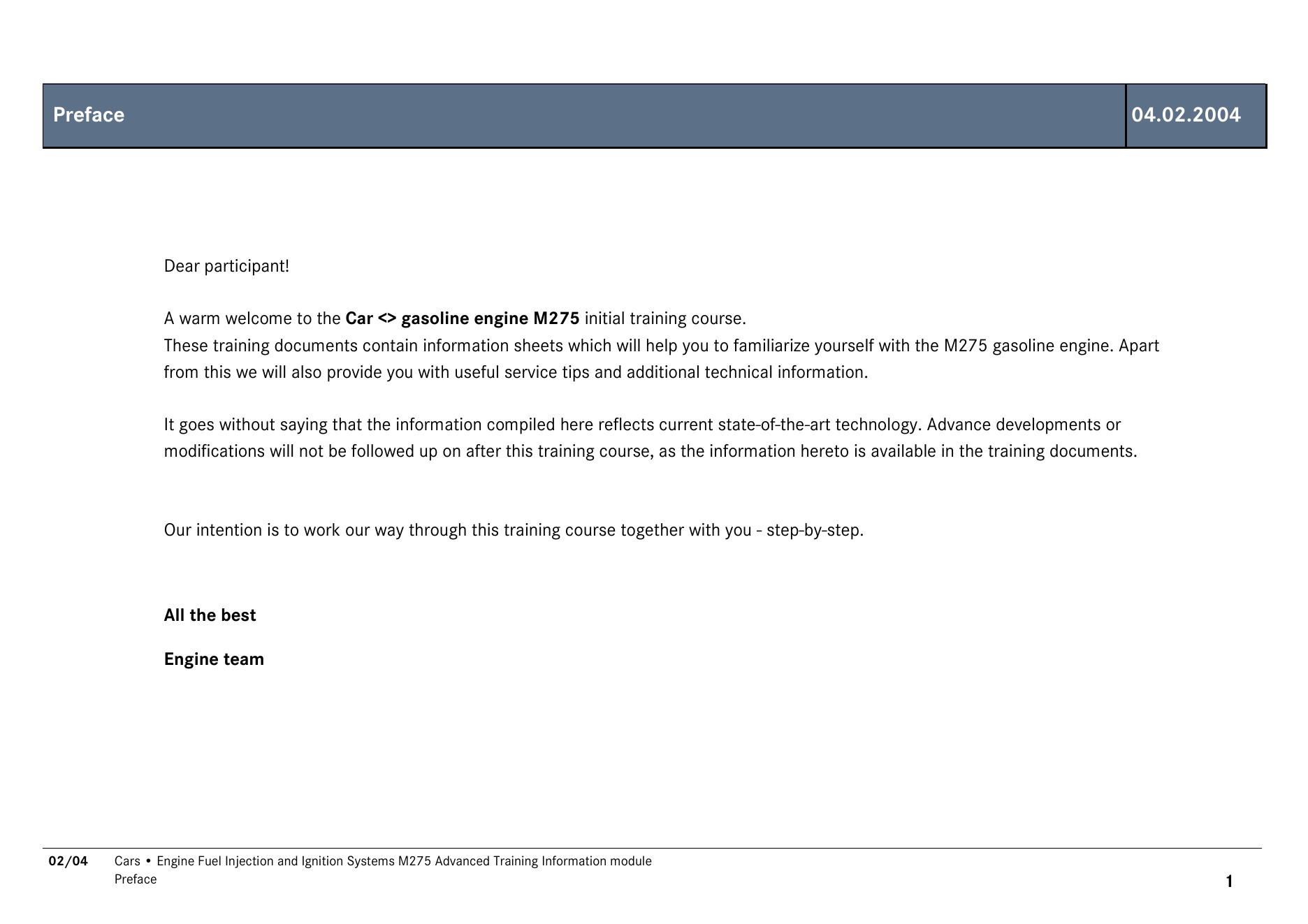

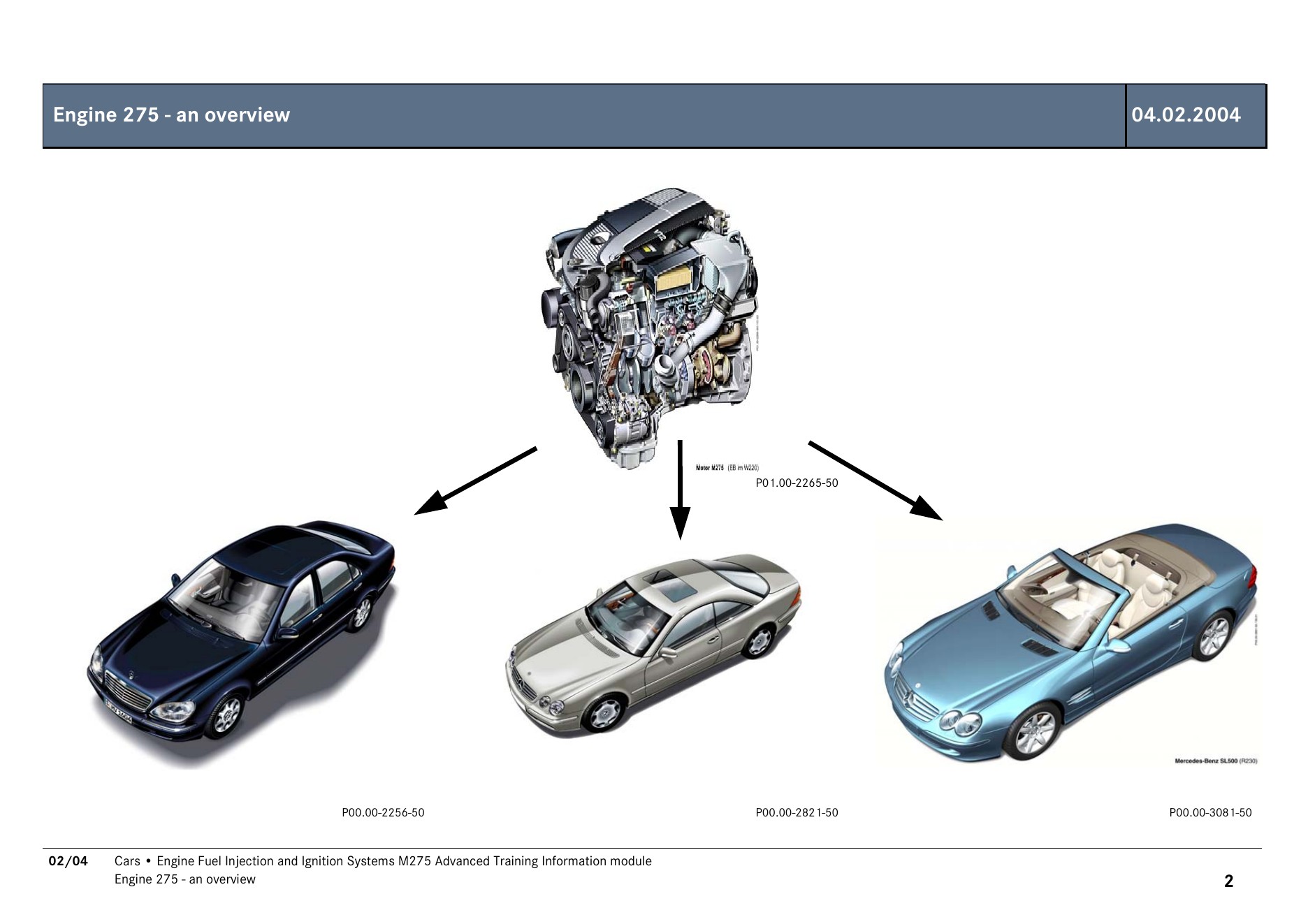

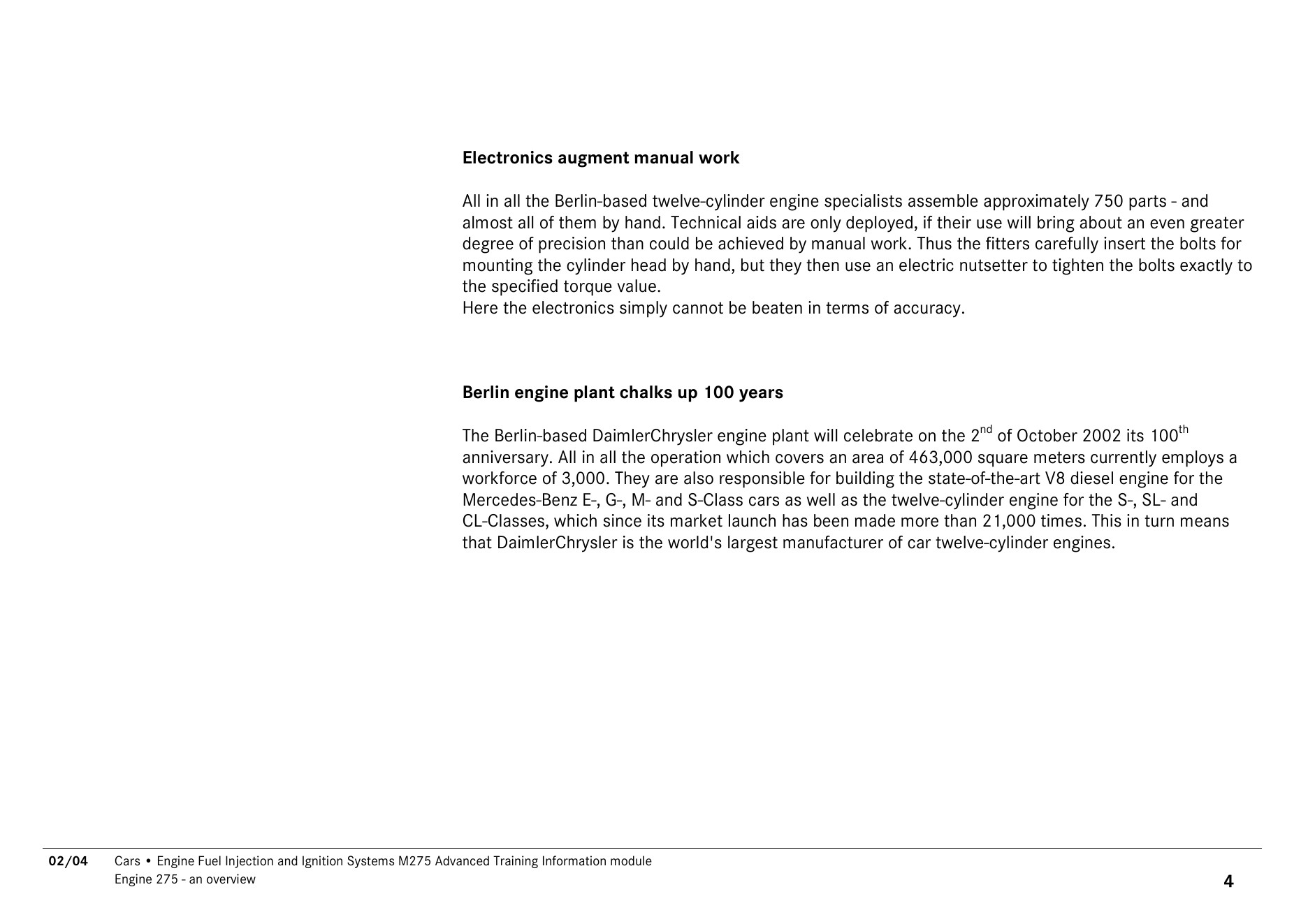

V12双涡轮系统与性能基础（第1页）

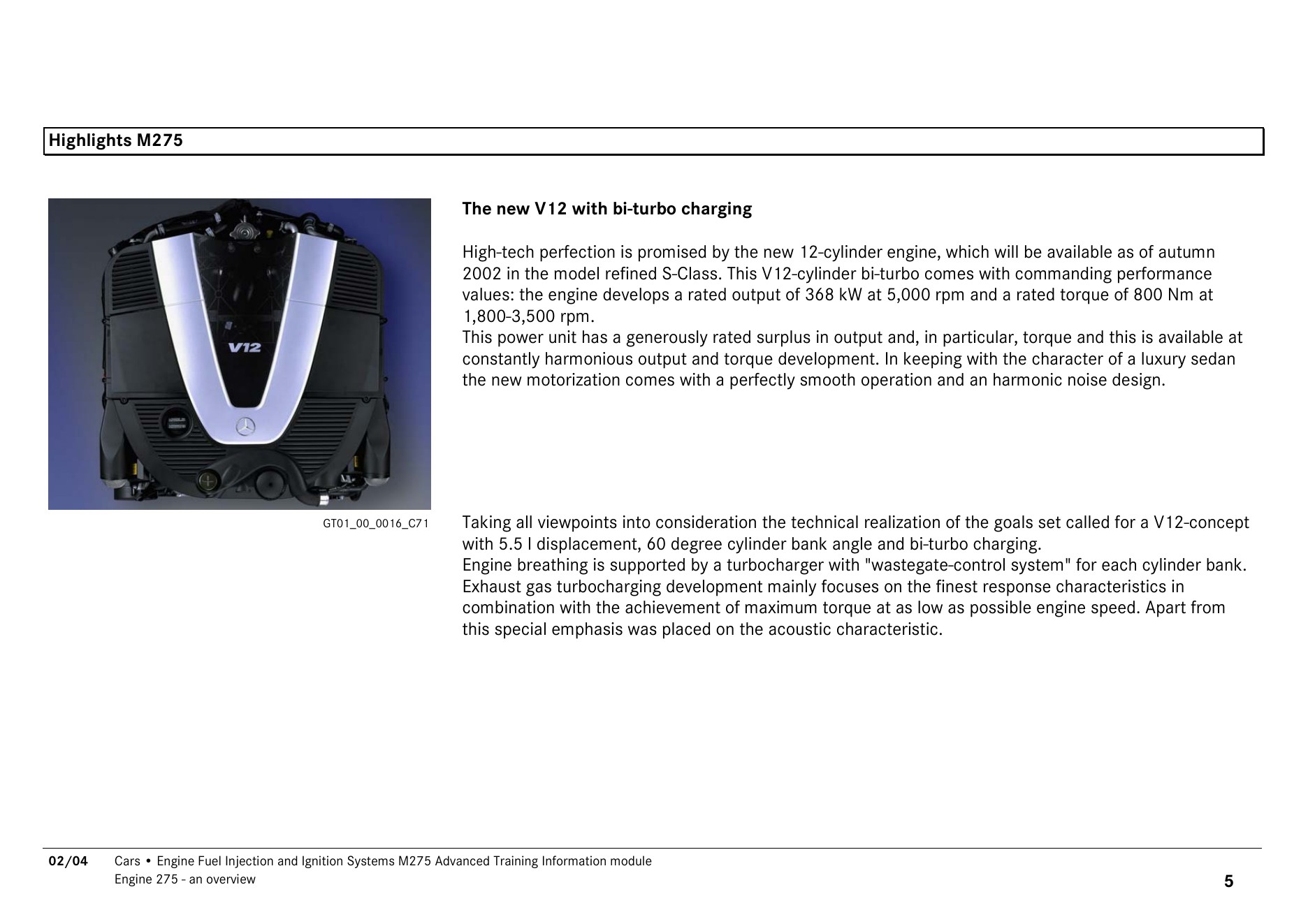

V12双涡轮系统与性能基础（第5页）

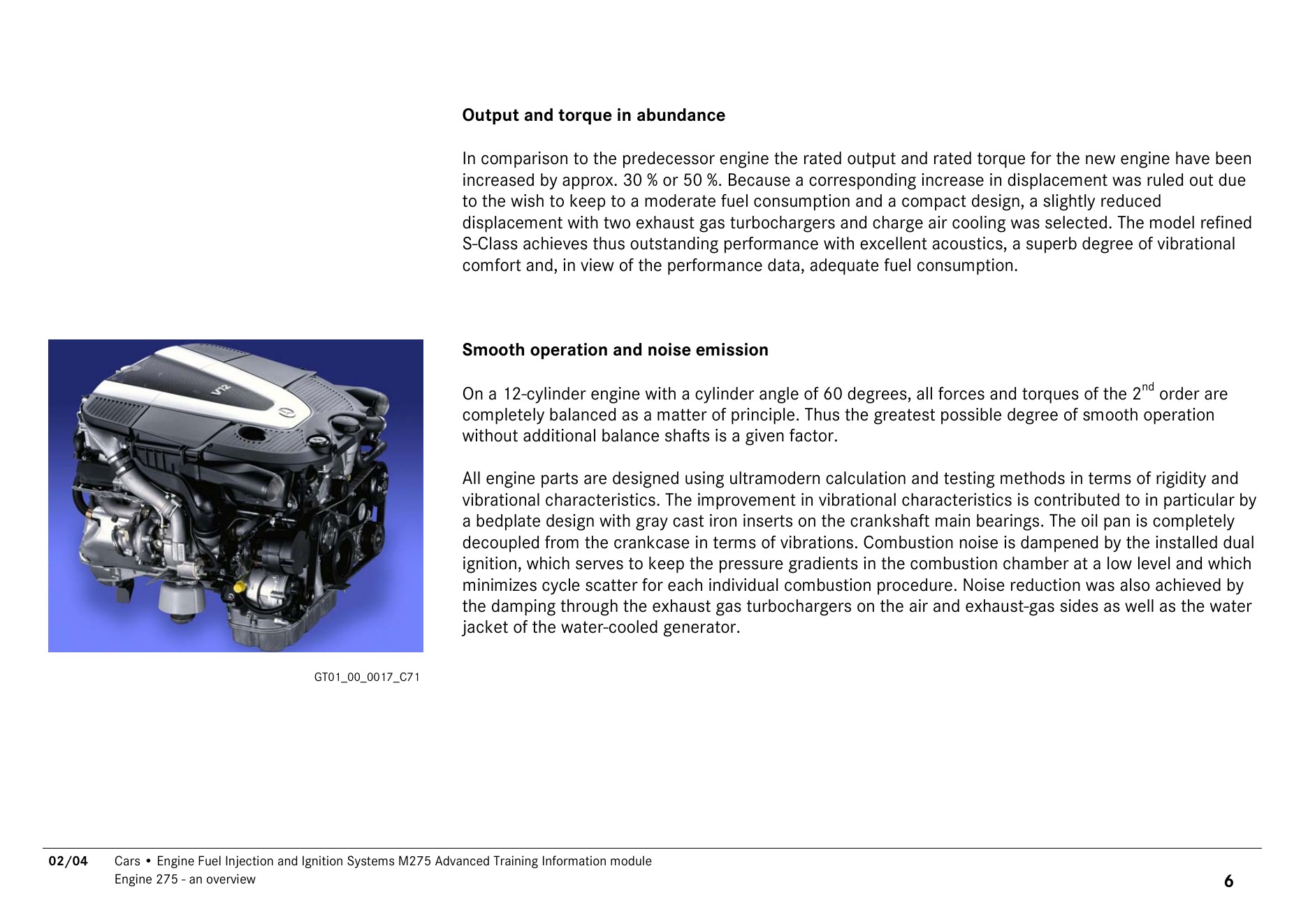

V12双涡轮系统与性能基础（第6页）

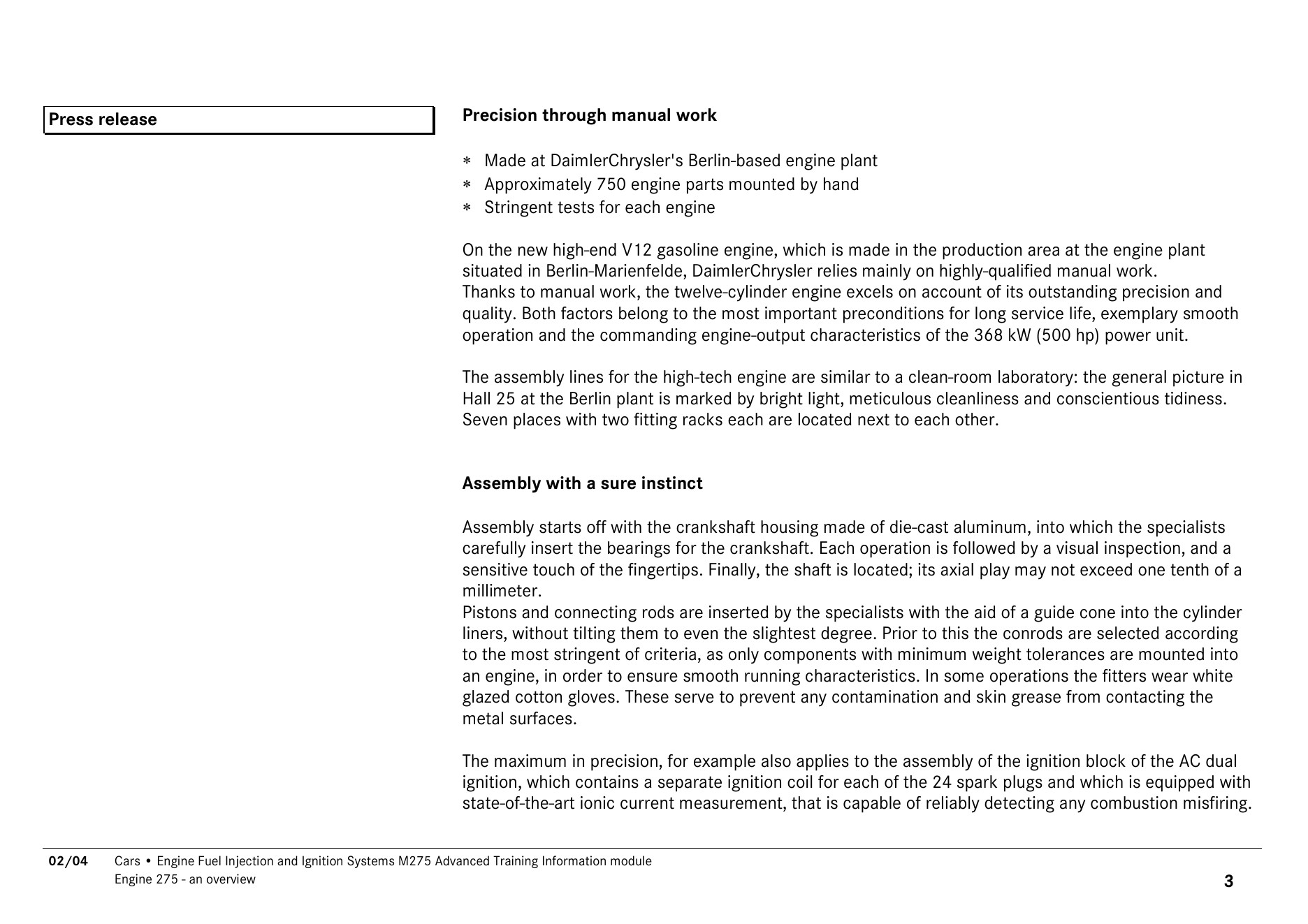

V12双涡轮系统与性能基础（第7页）
V12双涡轮系统与性能基础（第8页）
V12双涡轮系统与性能基础（第9页）

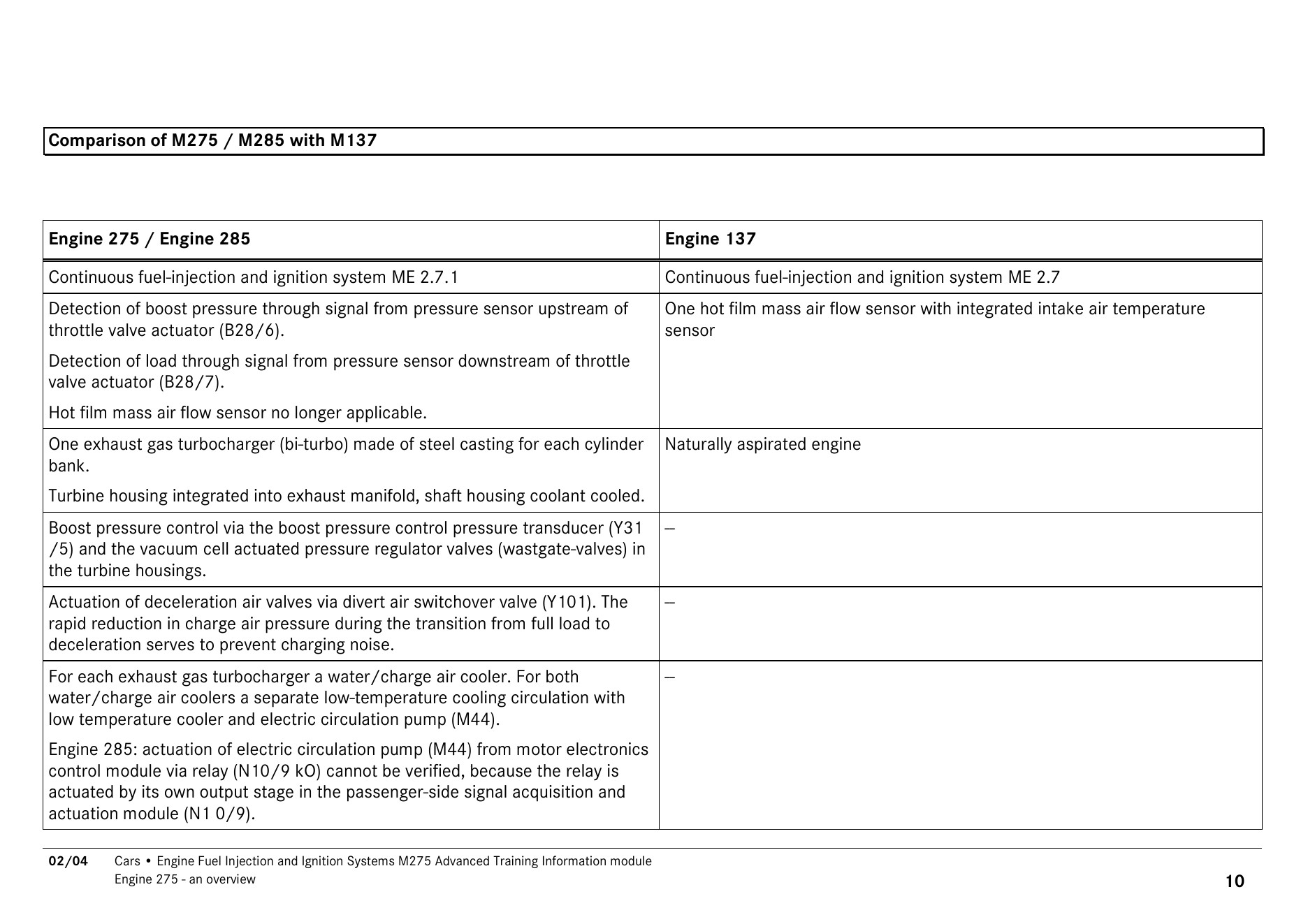

V12双涡轮系统与性能基础（第10页）

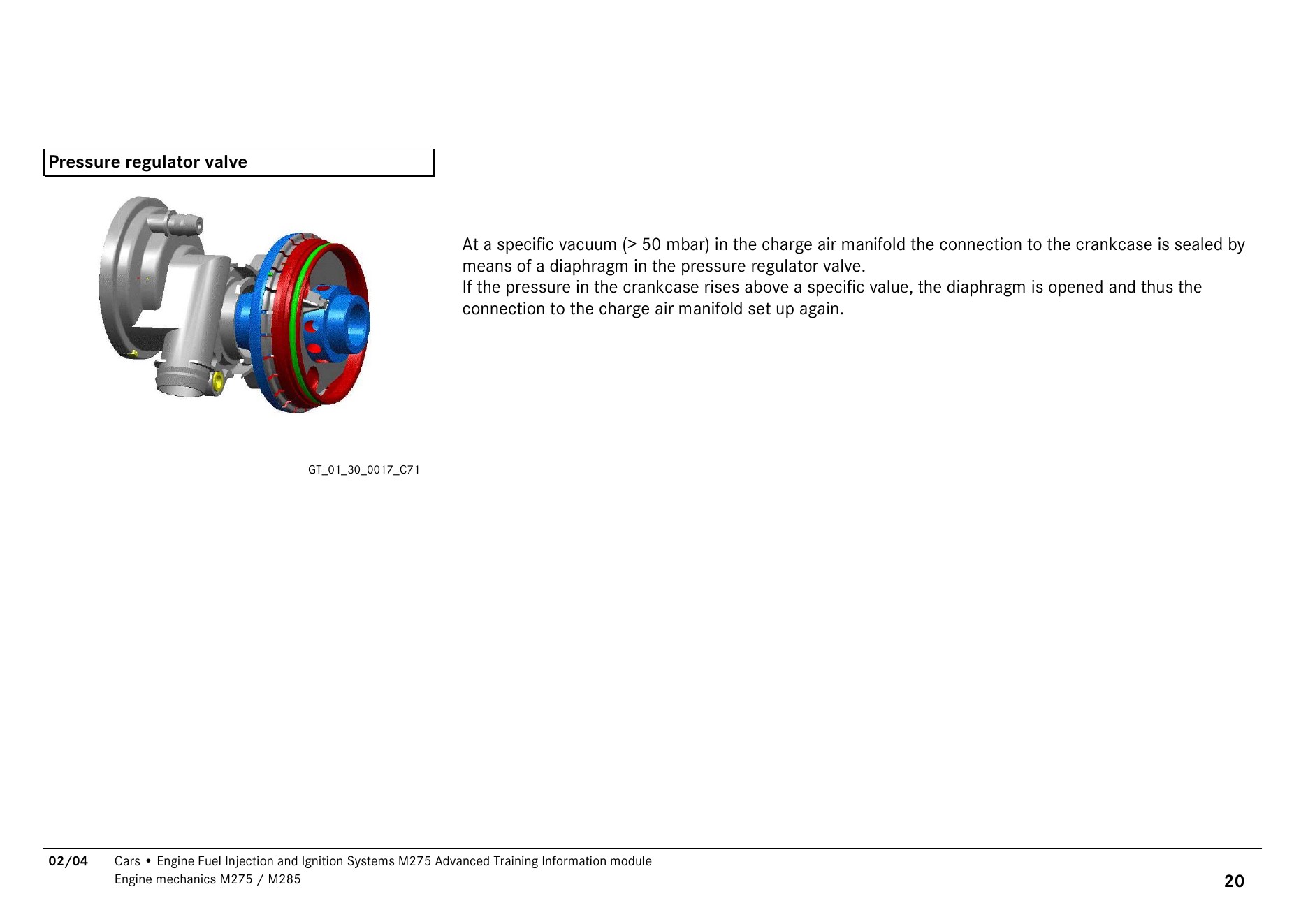

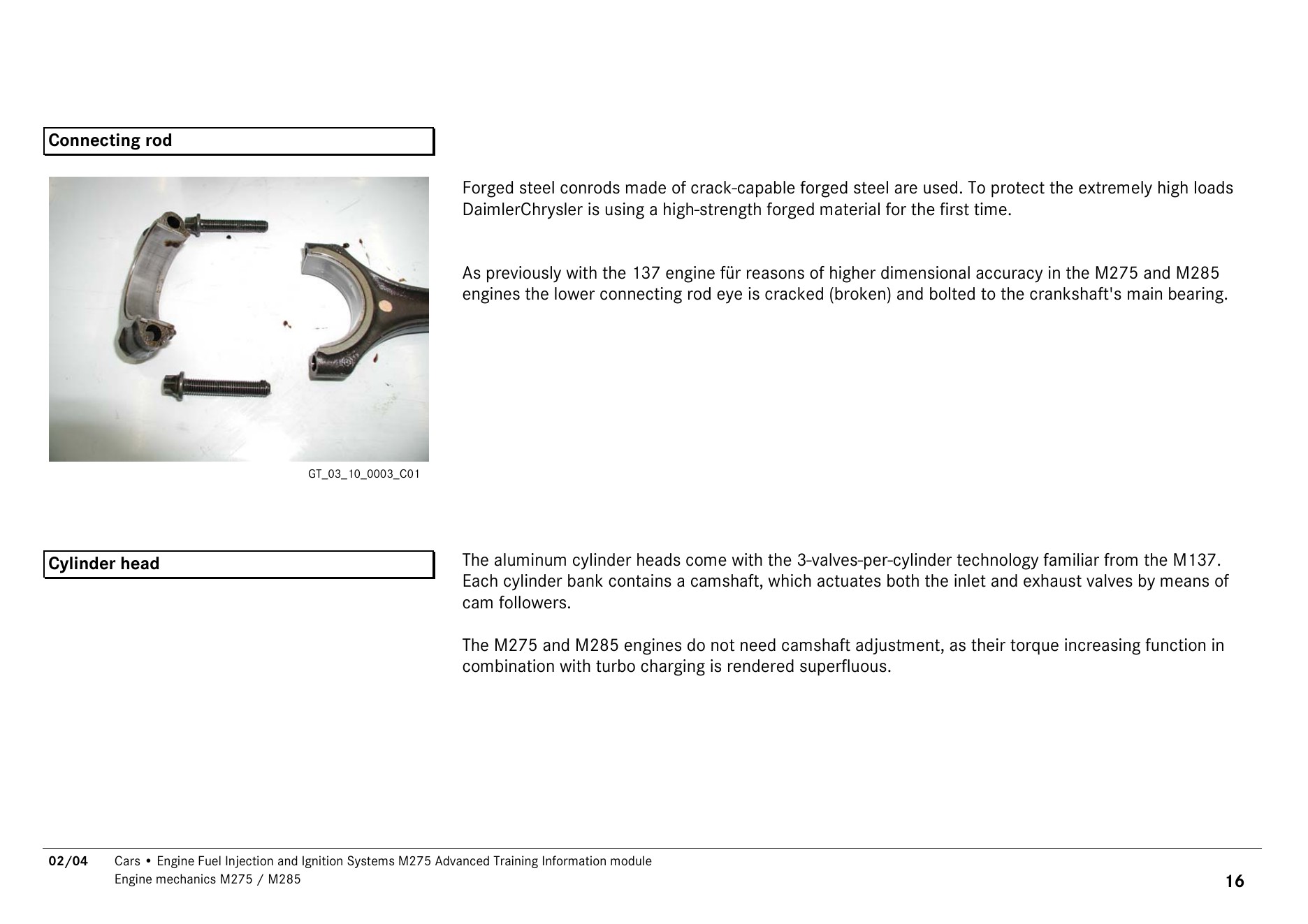

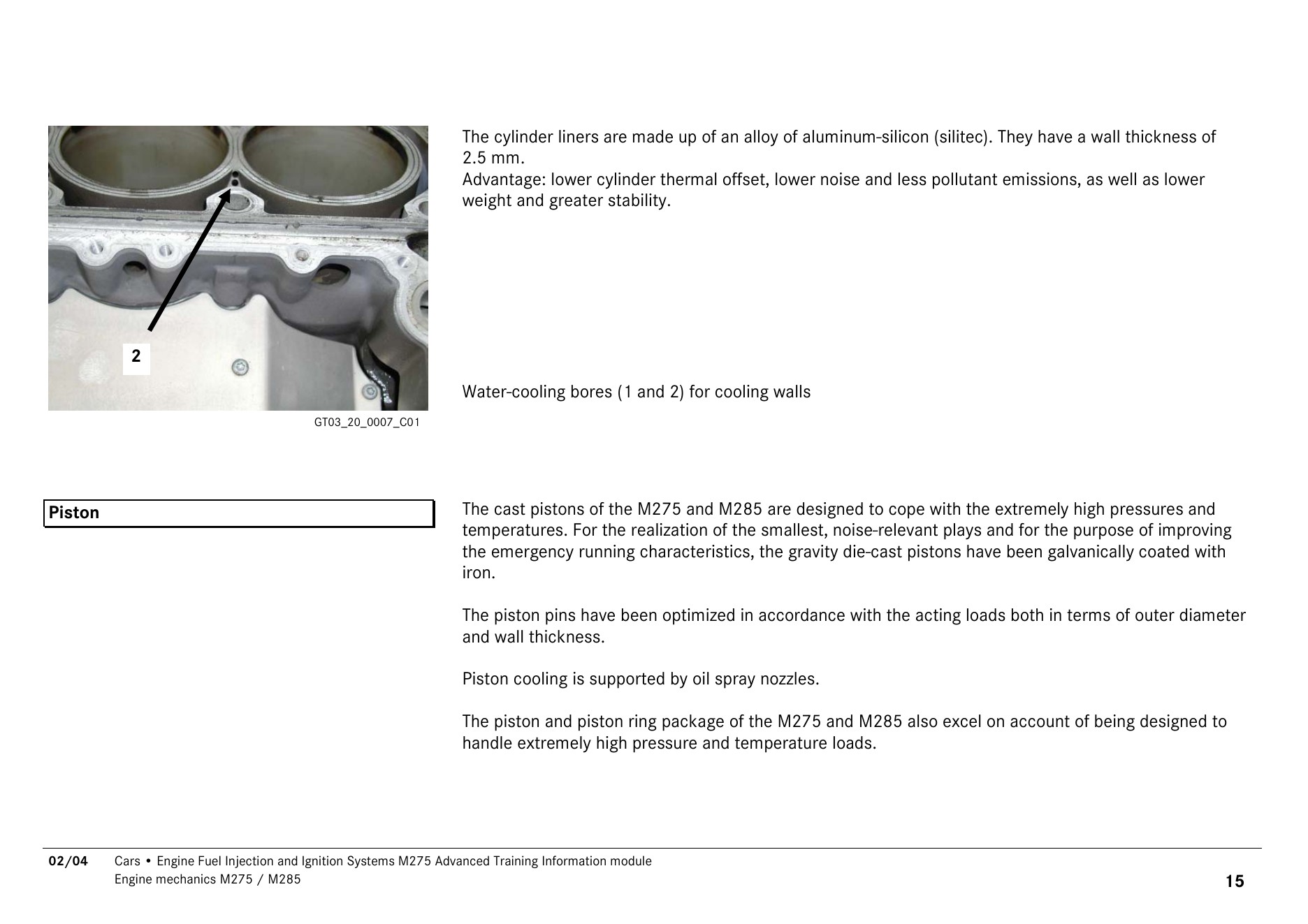

二、机械结构与气缸列布置

V12机体、曲轴连杆和配气机构构成燃烧基础，左右列差异是判断机械或控制故障的重要线索。

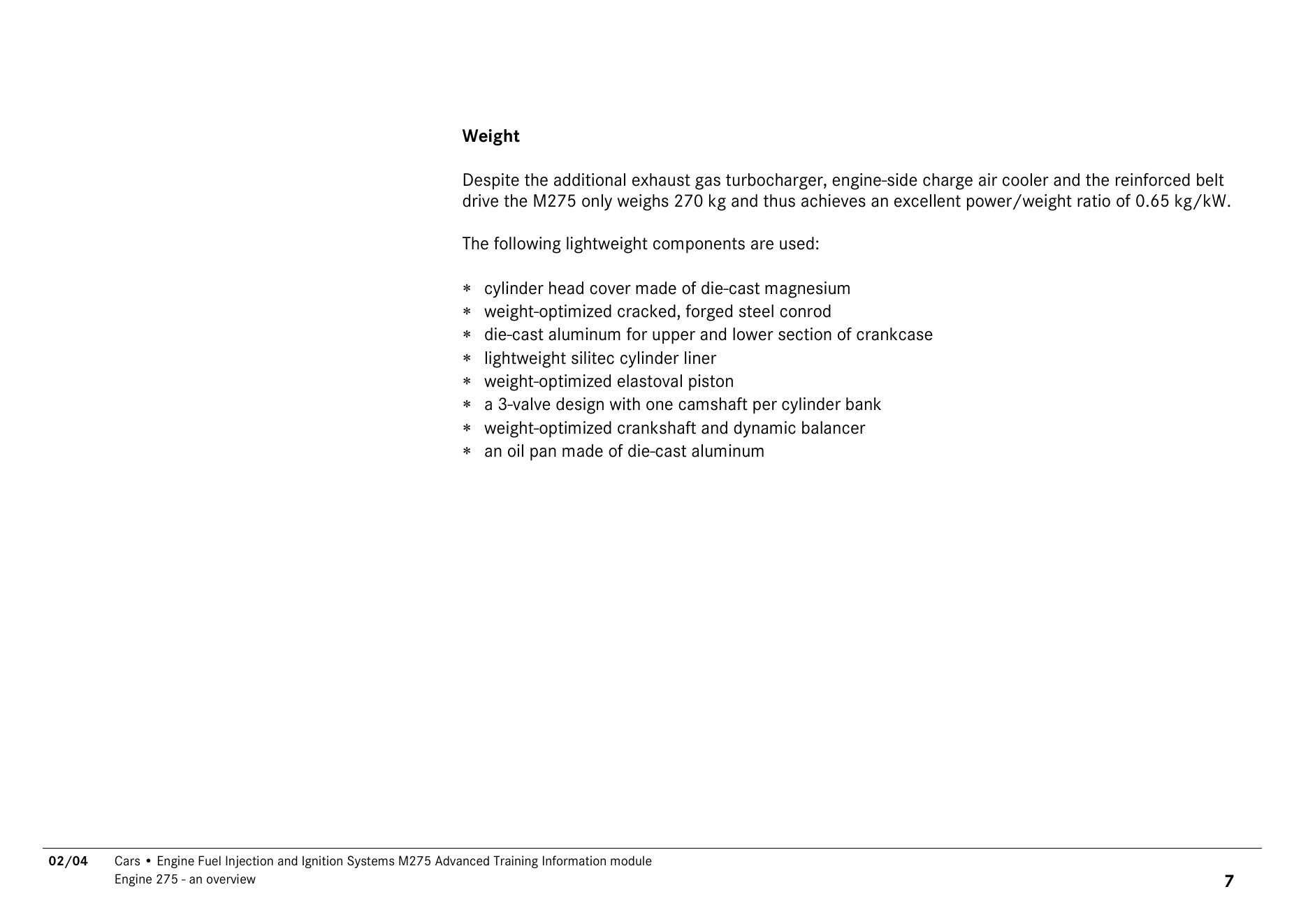

机械结构与气缸列布置（第11页）

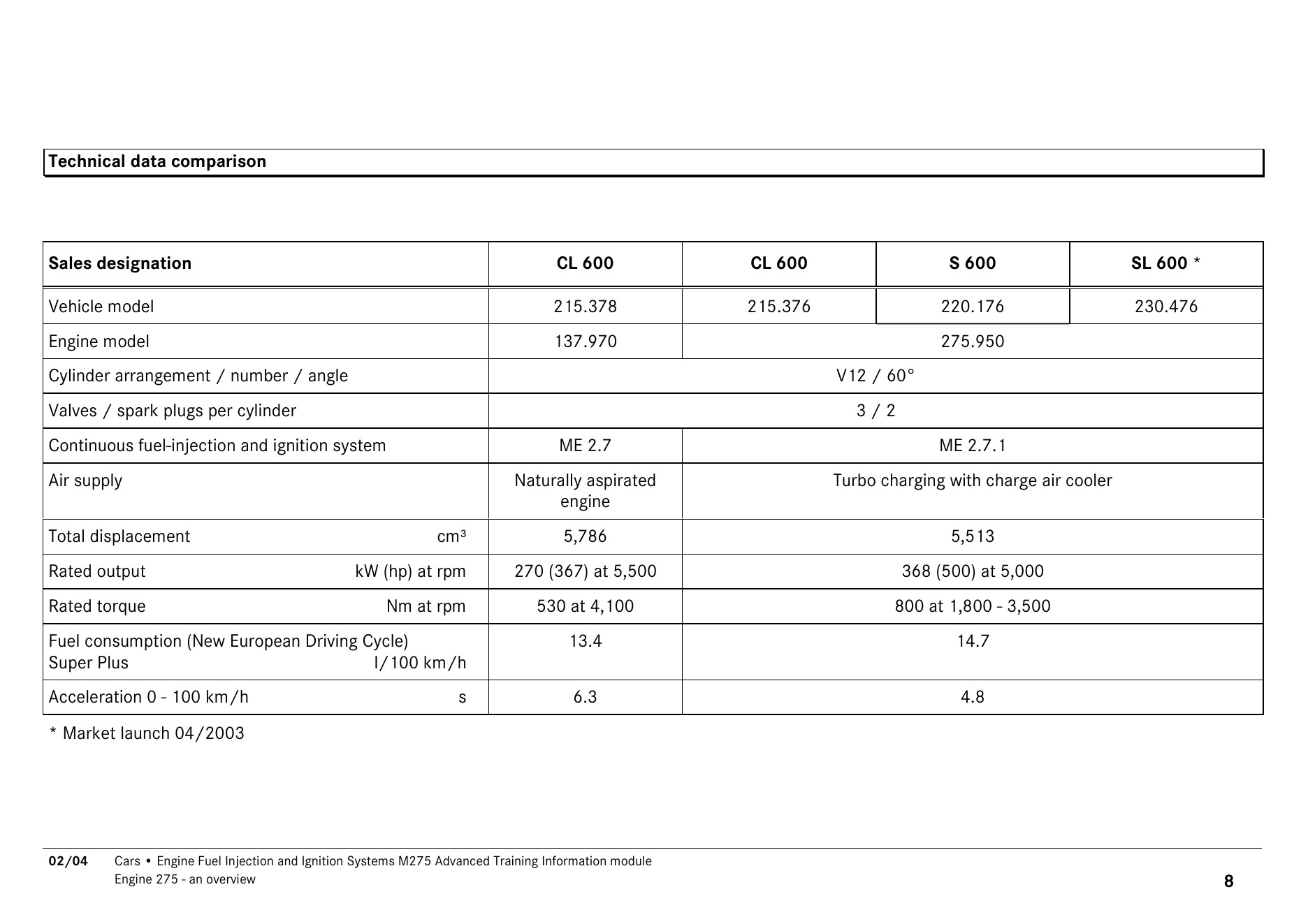

机械结构与气缸列布置（第12页）

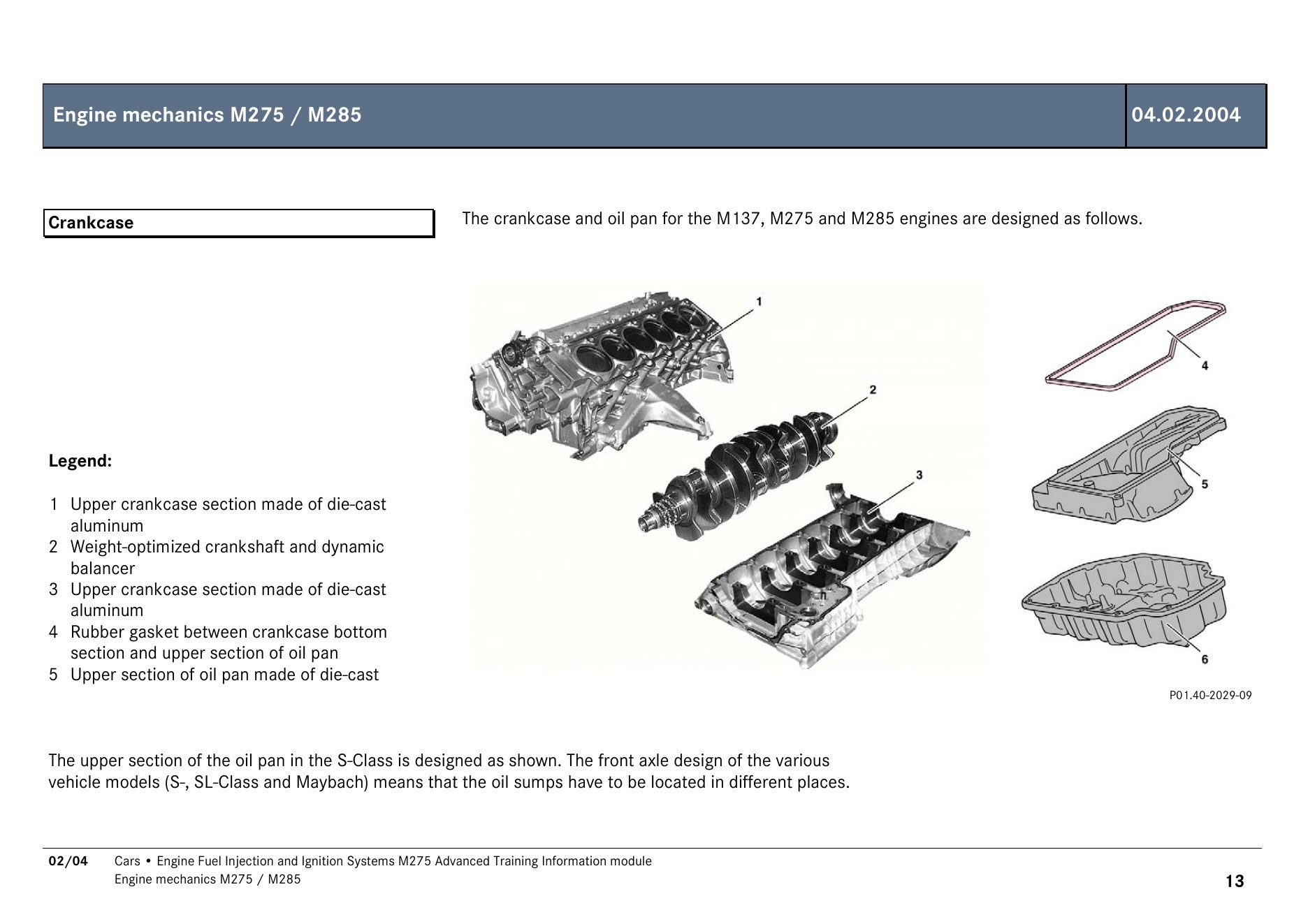

机械结构与气缸列布置（第13页）

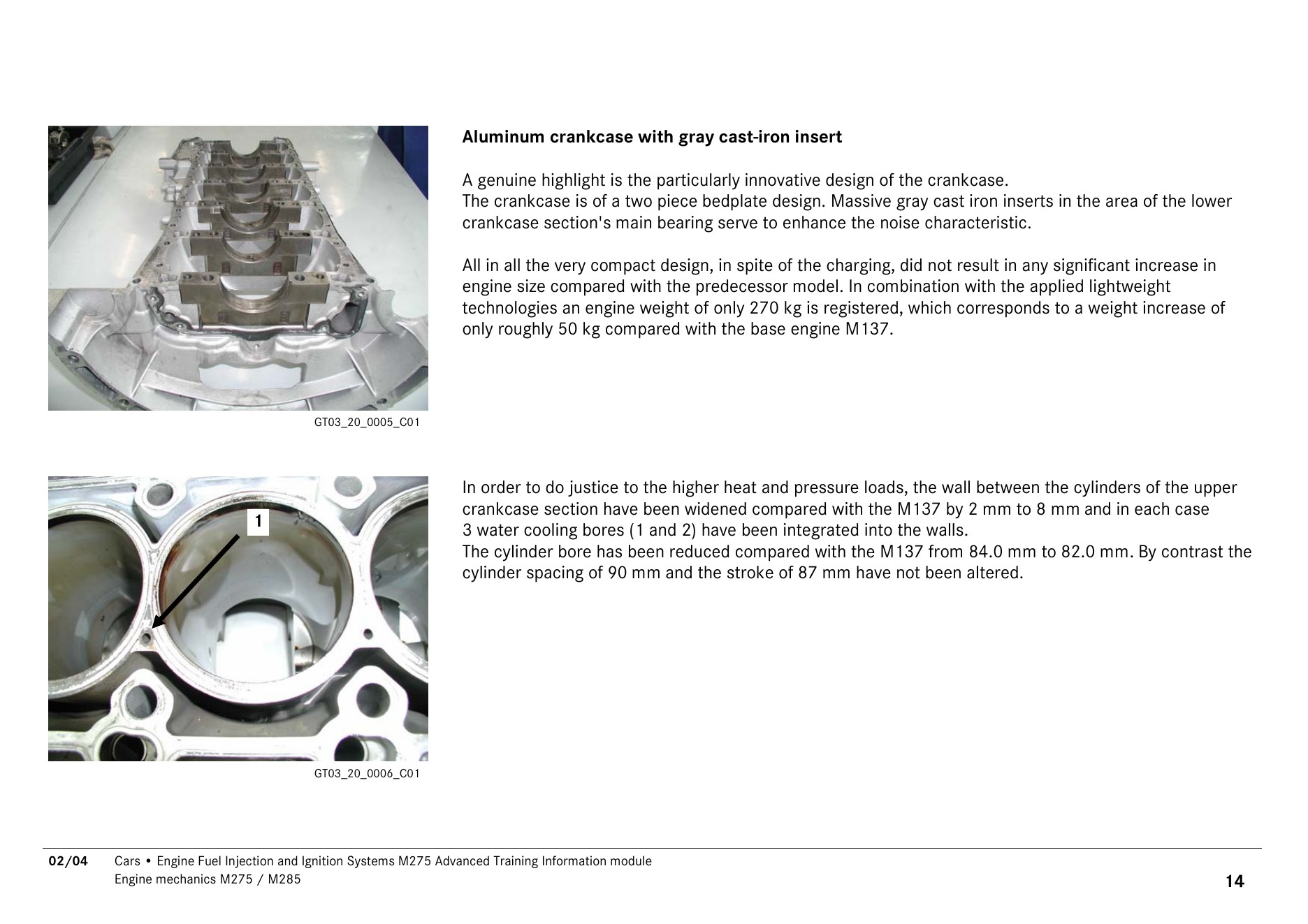

机械结构与气缸列布置（第14页）
机械结构与气缸列布置（第15页）

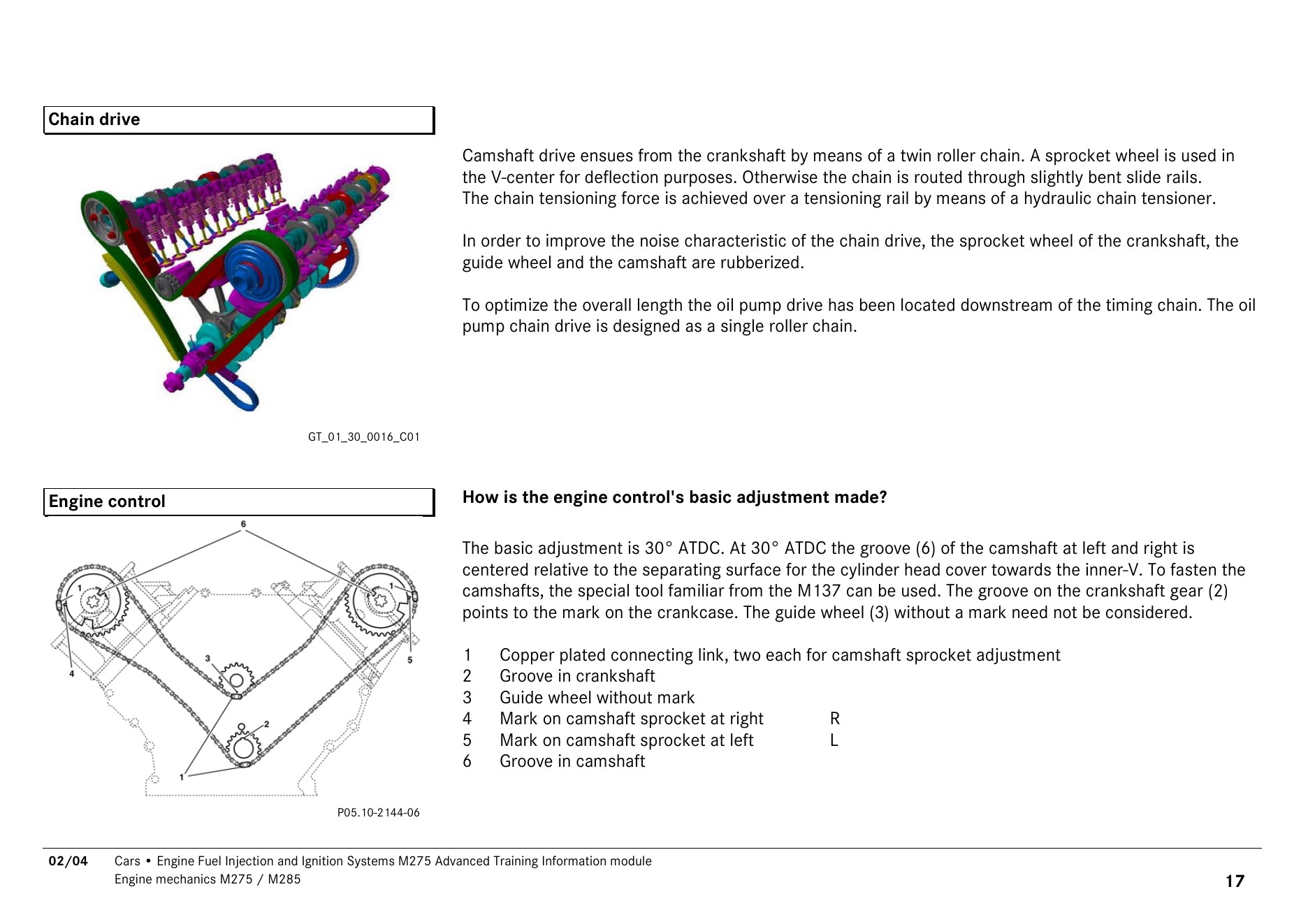

机械结构与气缸列布置（第17页）

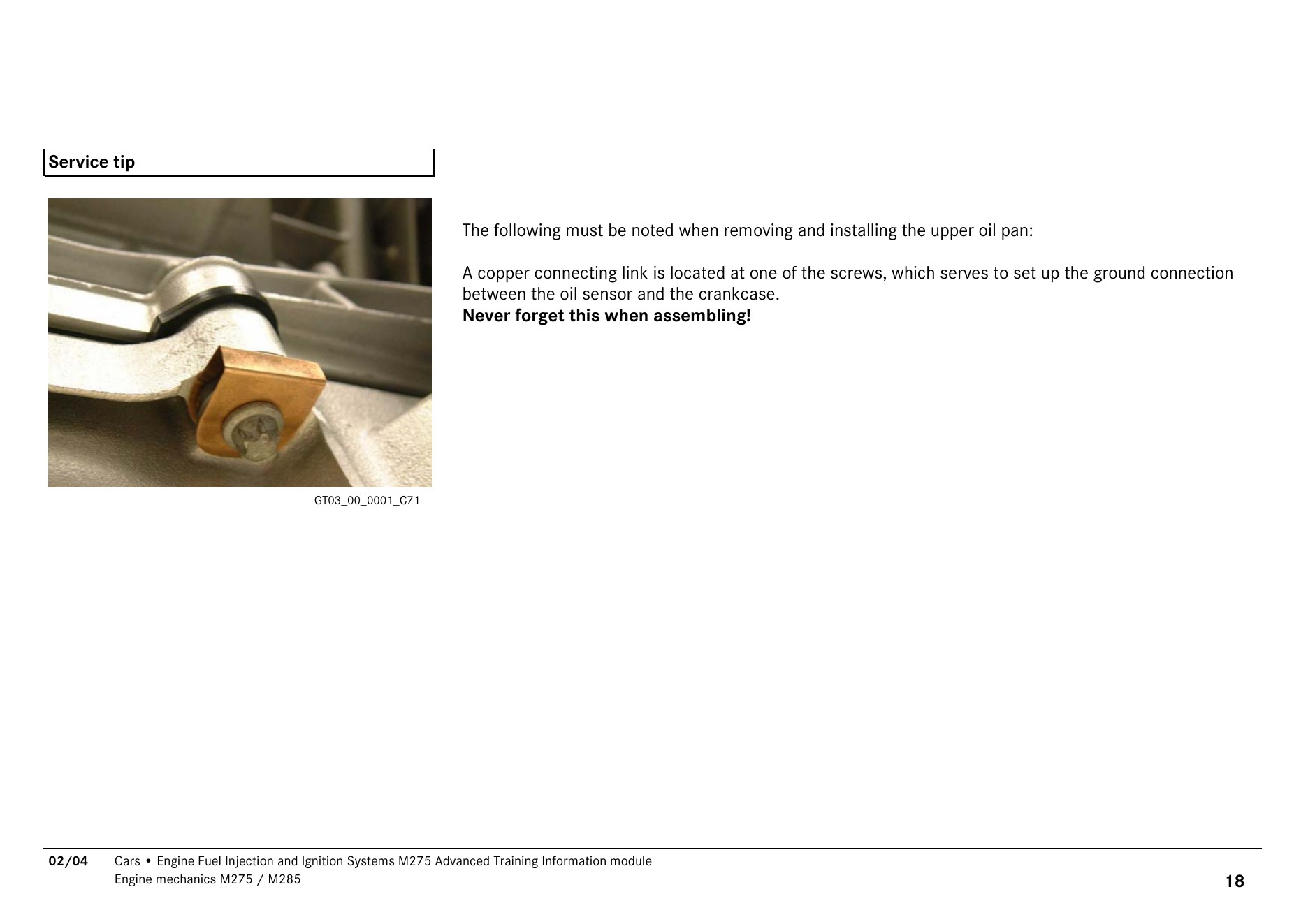

机械结构与气缸列布置（第18页）

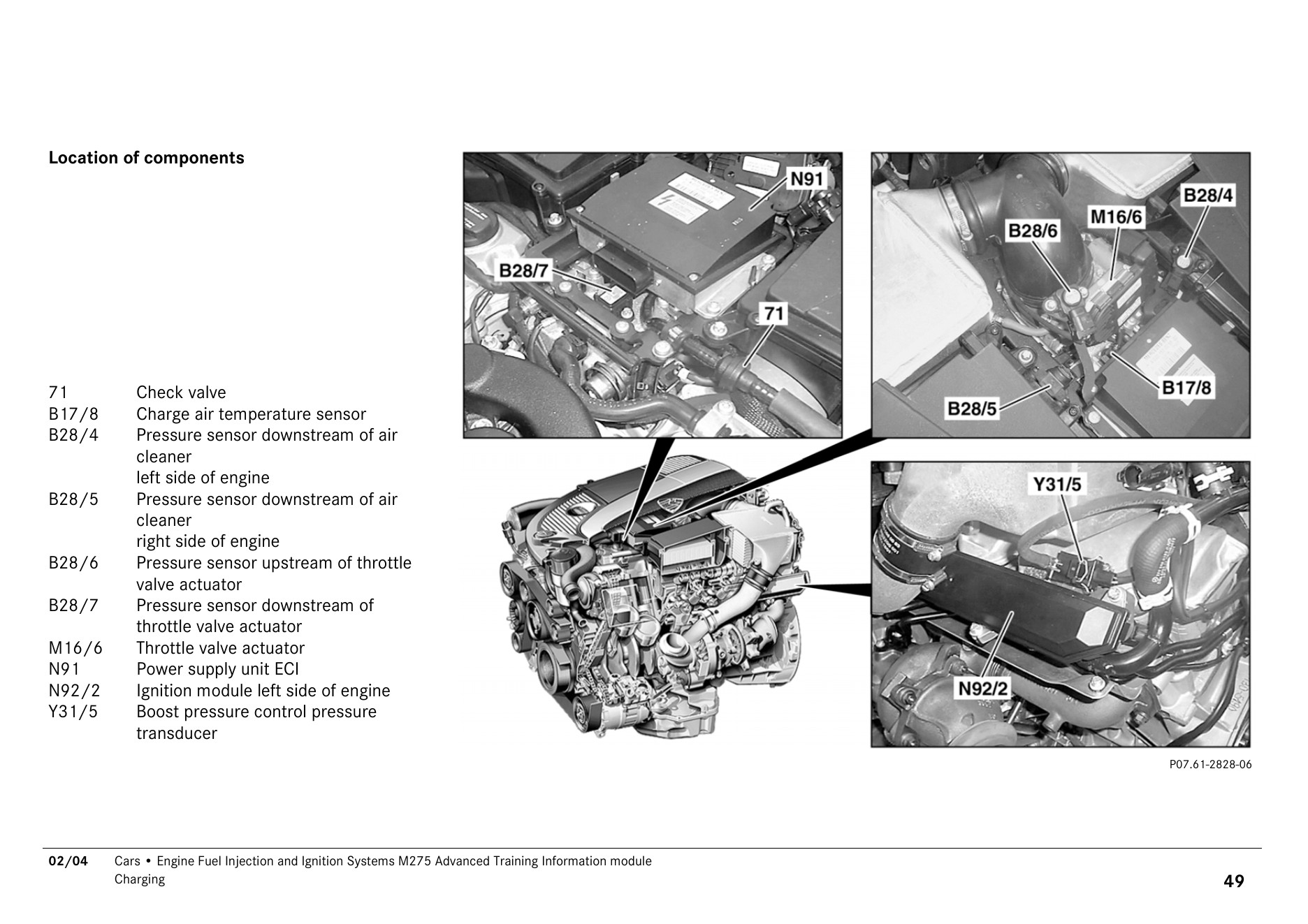

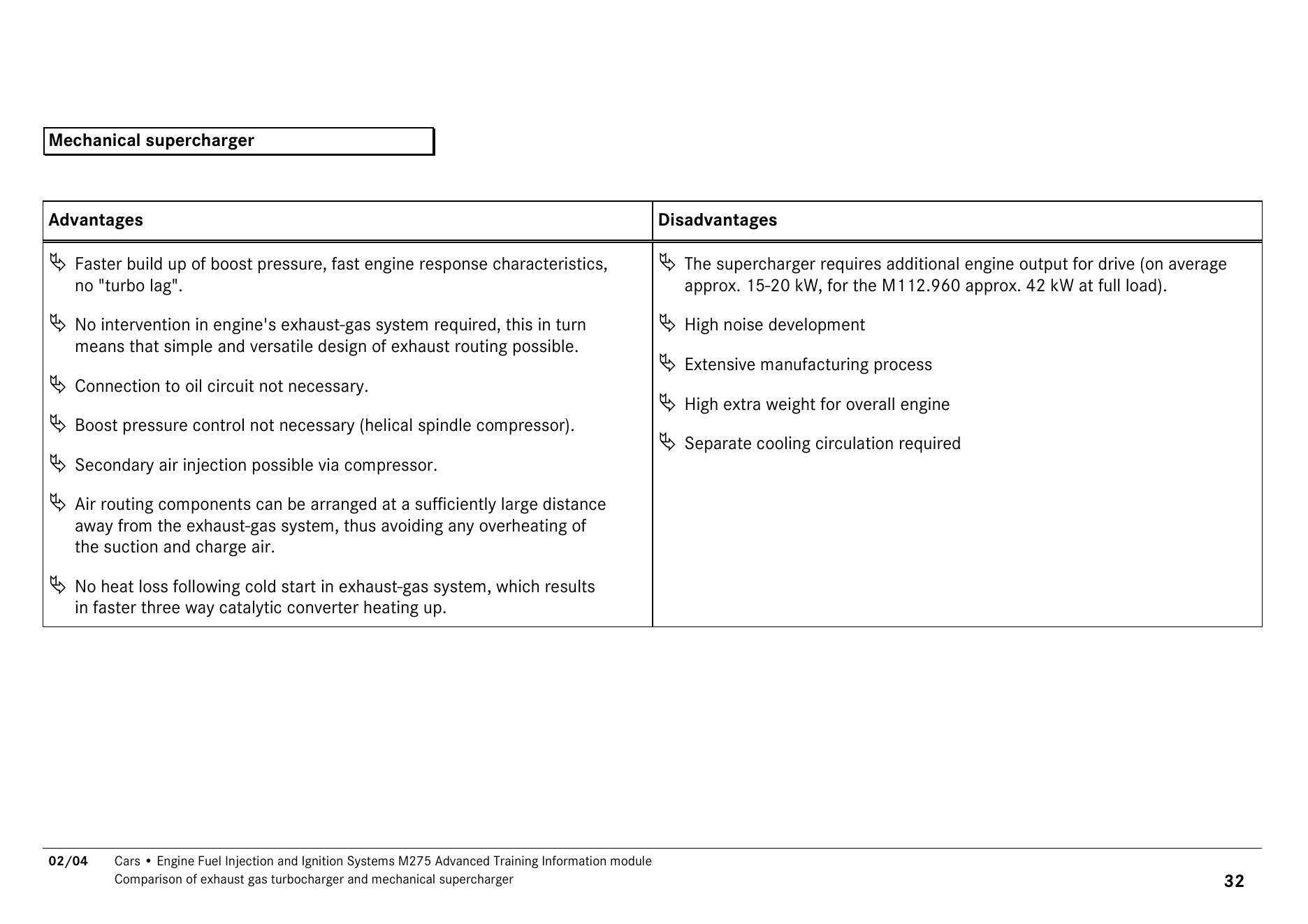

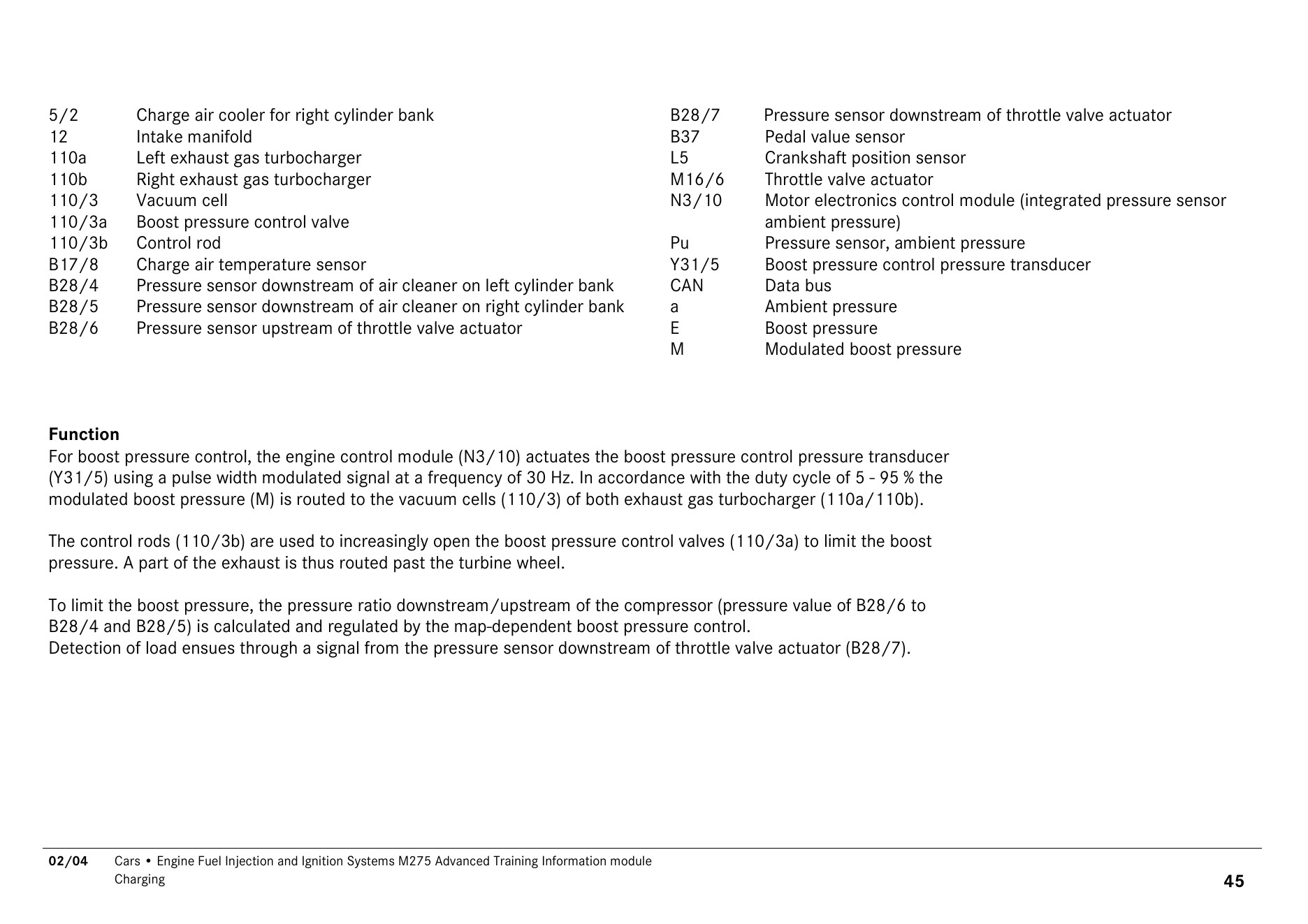

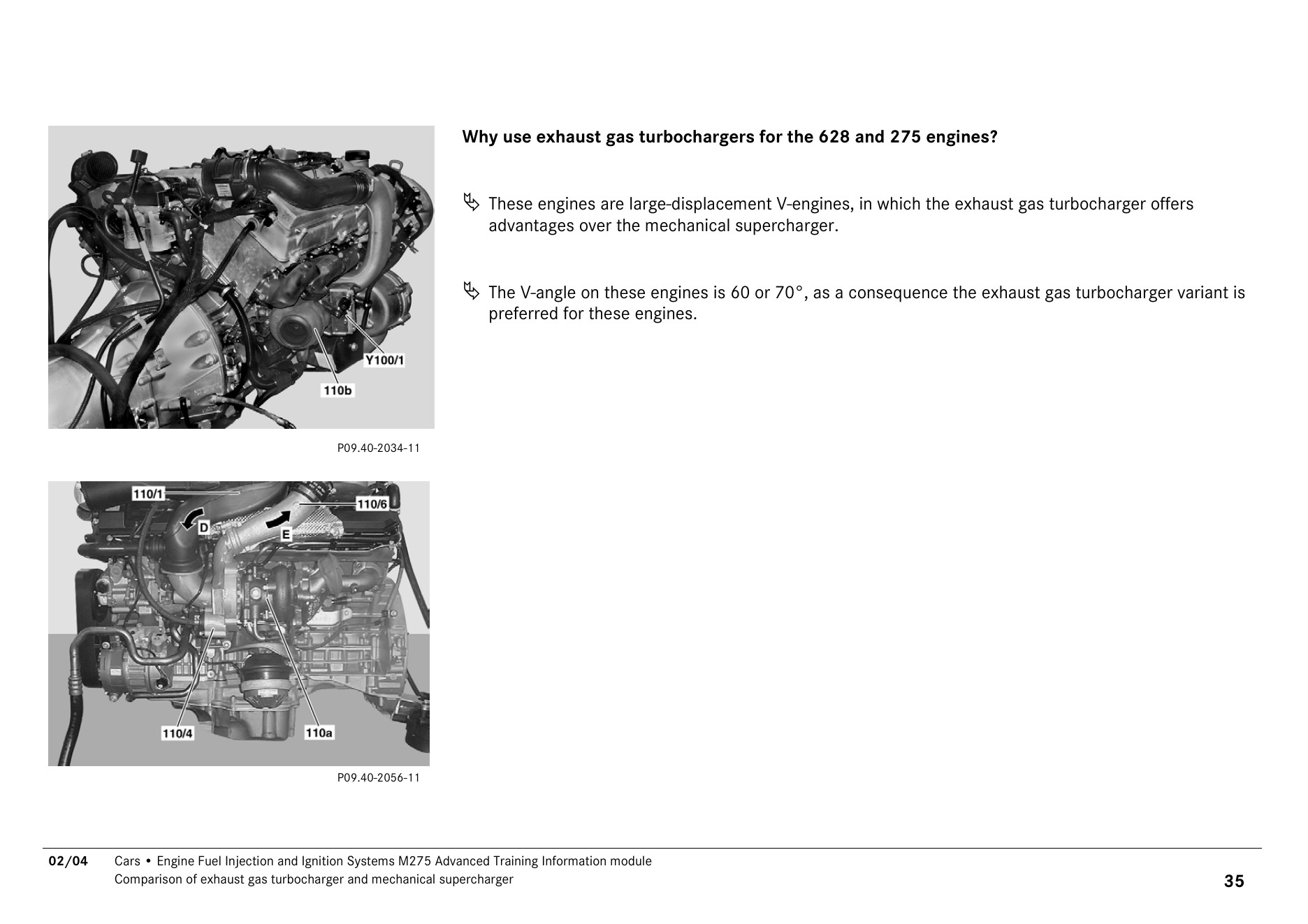

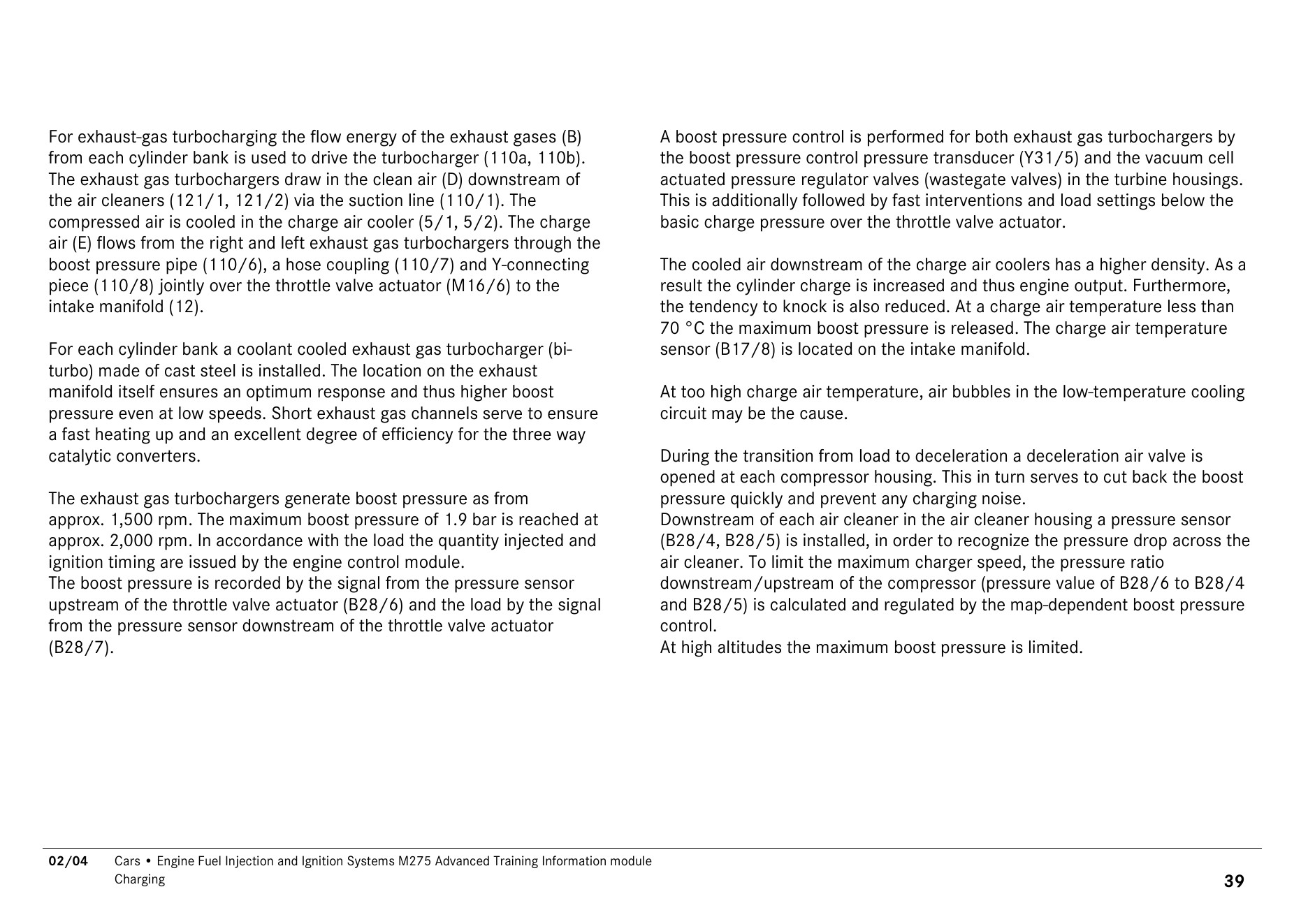

三、空气路径、节气门和增压控制

双涡轮、增压空气冷却、节气门和压力传感器共同控制气缸充气。

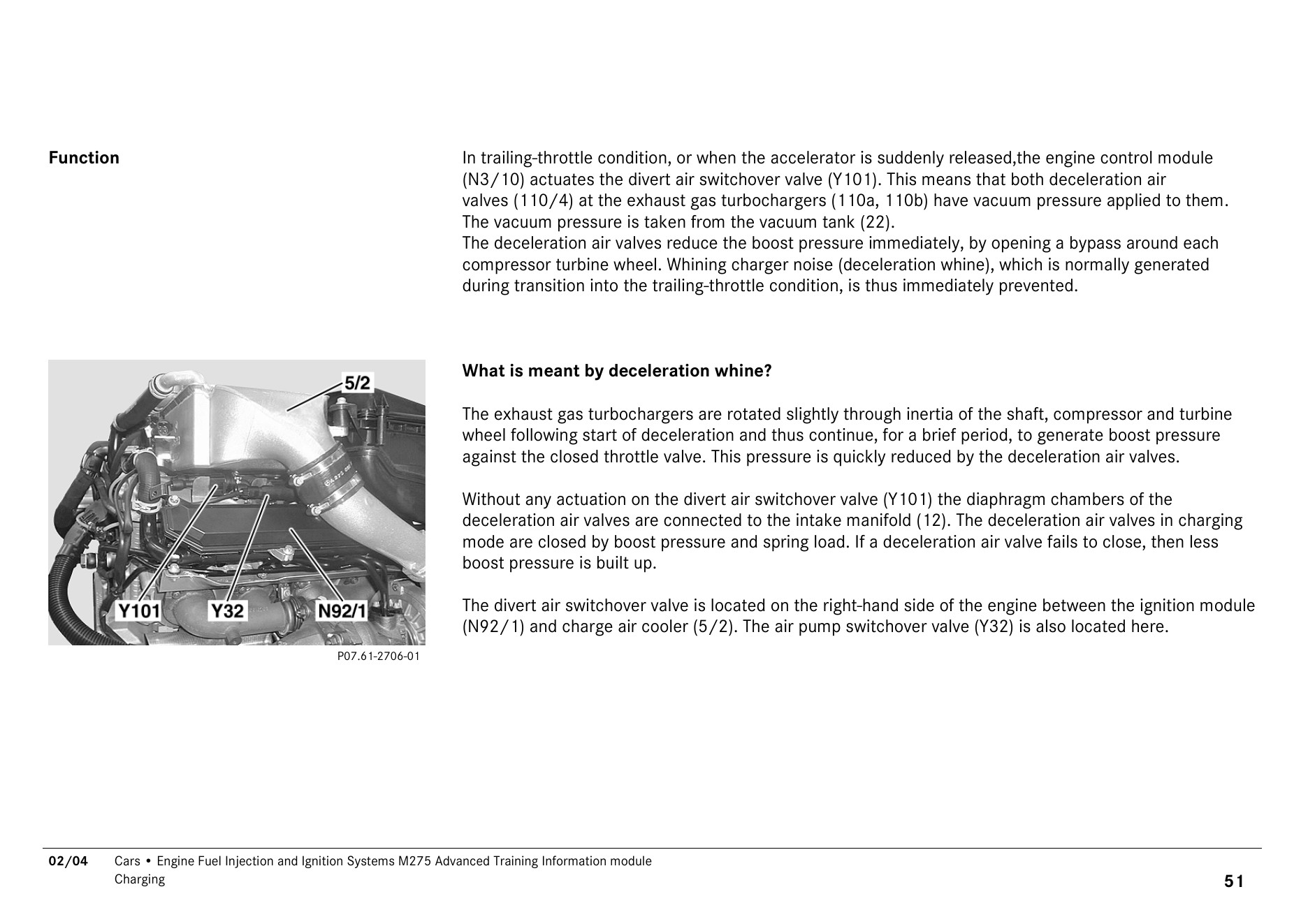

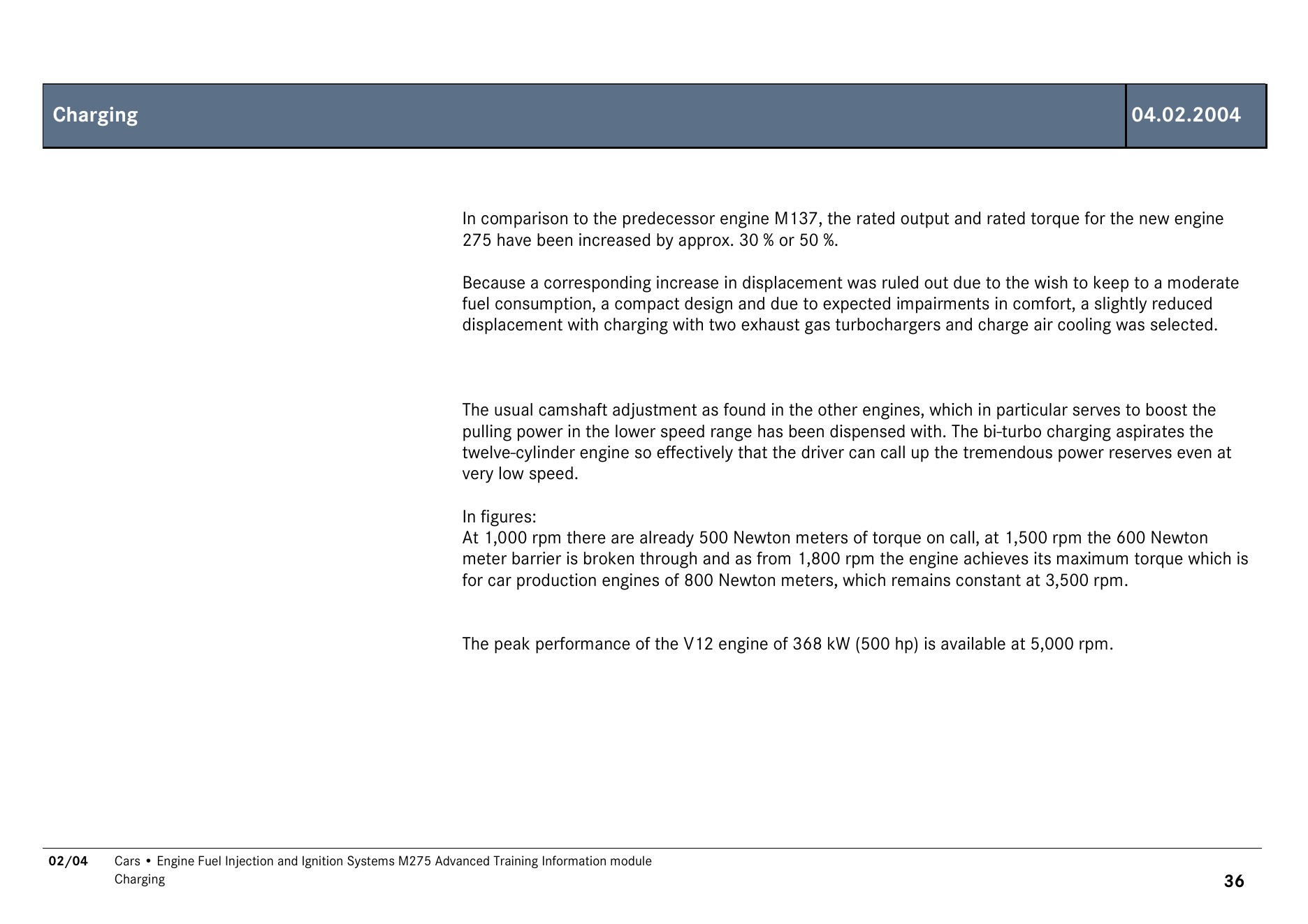

空气路径、节气门和增压控制（第19页）

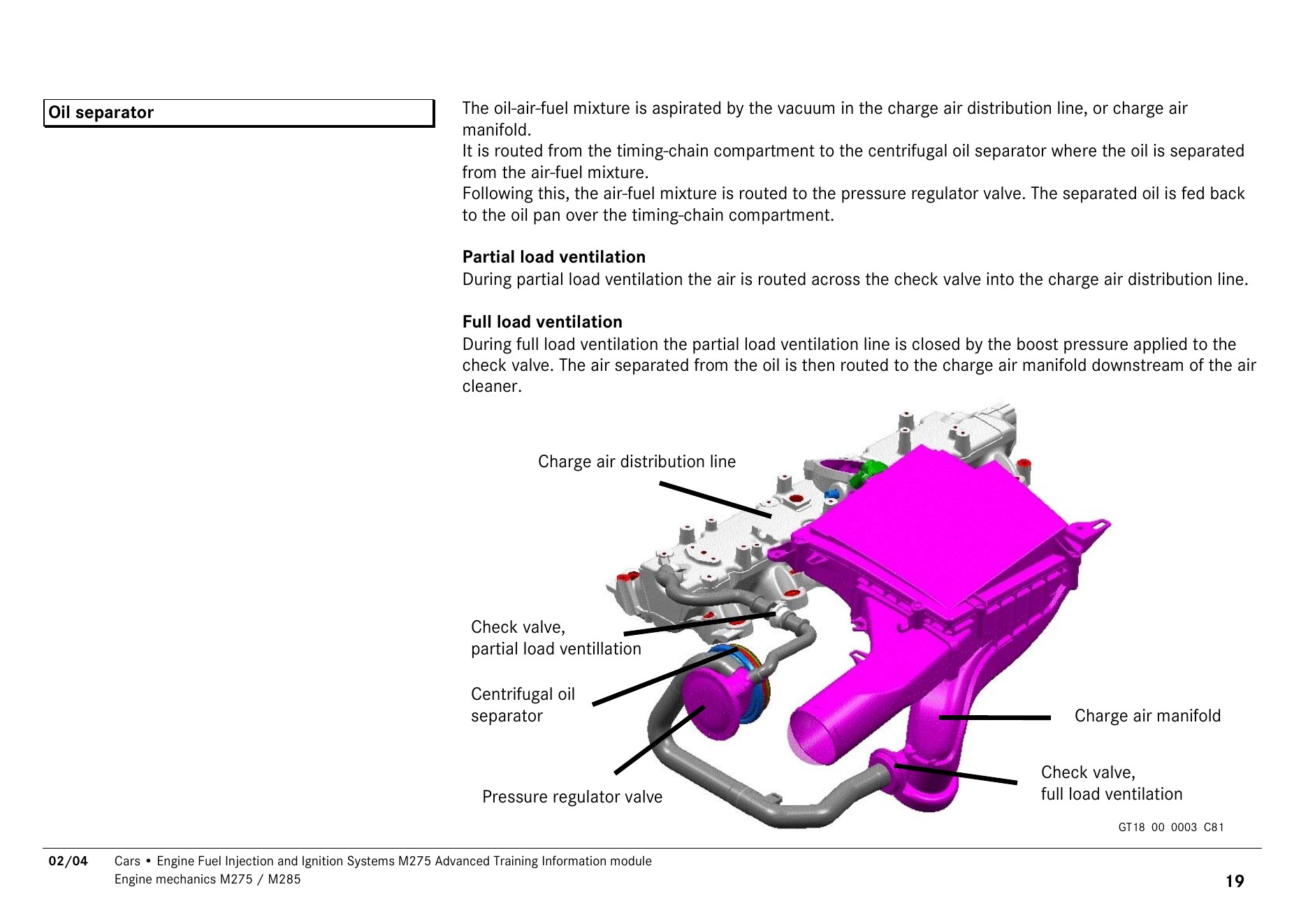

空气路径、节气门和增压控制（第20页）

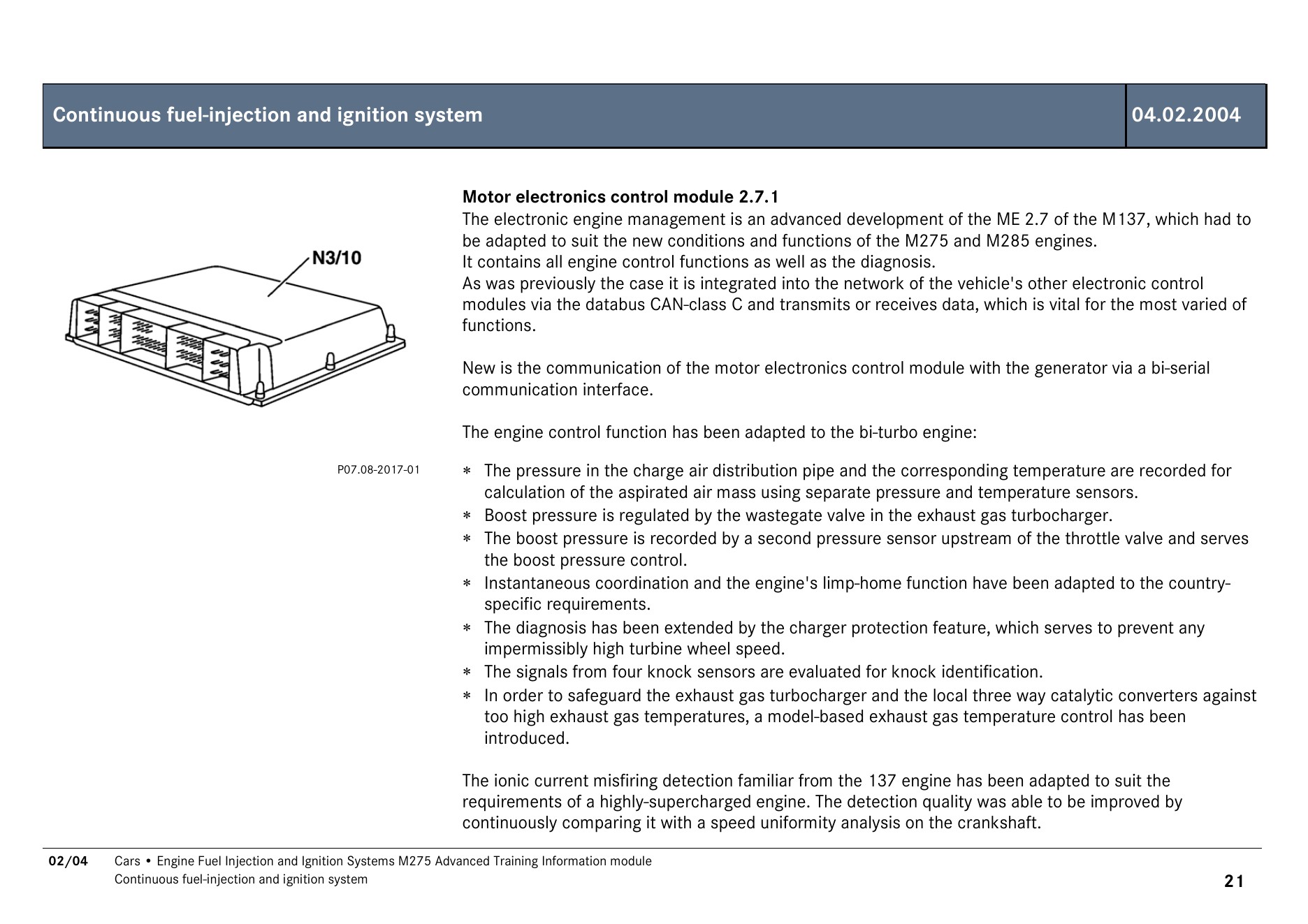

空气路径、节气门和增压控制（第21页）
空气路径、节气门和增压控制（第22页）
空气路径、节气门和增压控制（第23页）

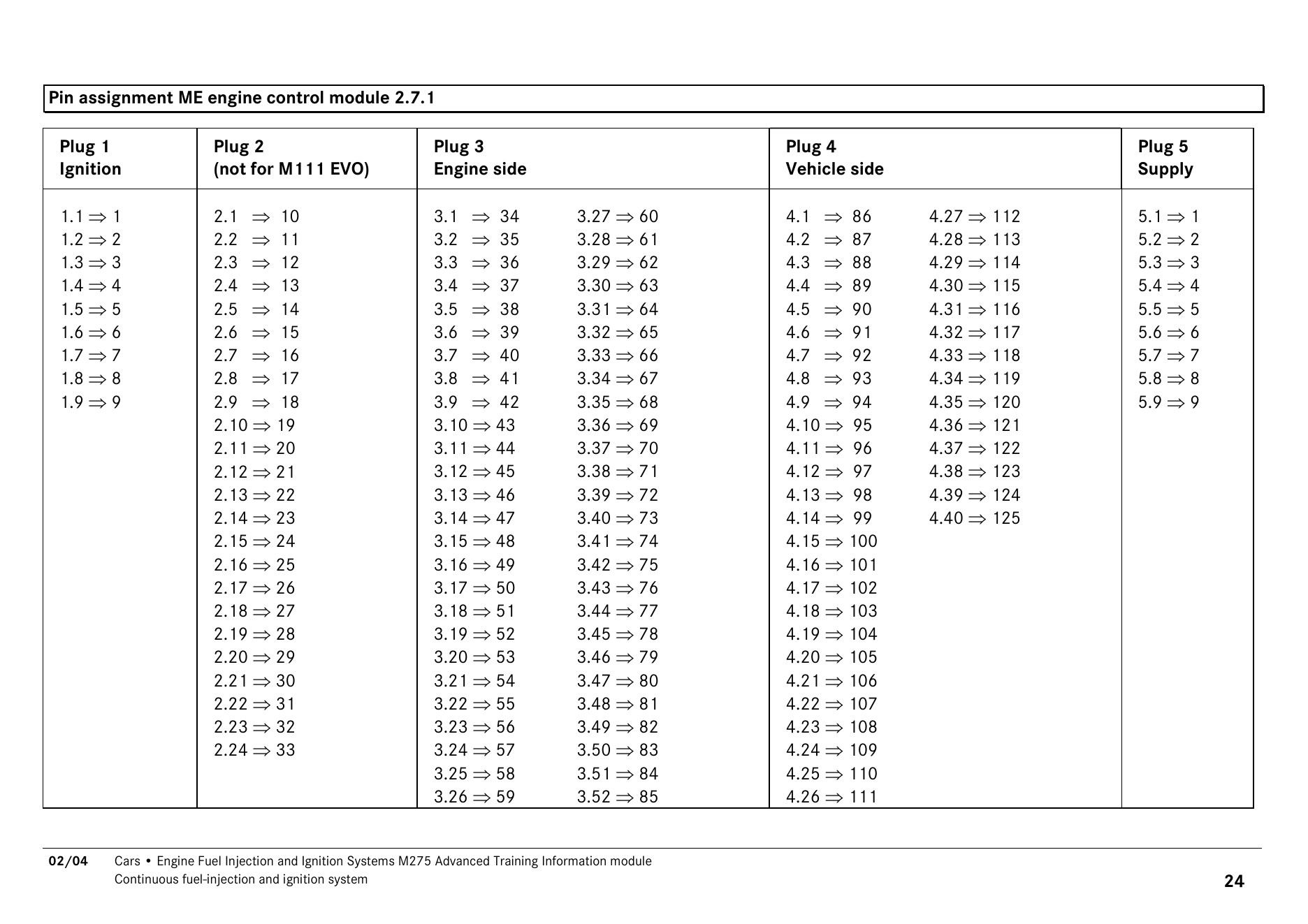

空气路径、节气门和增压控制（第24页）

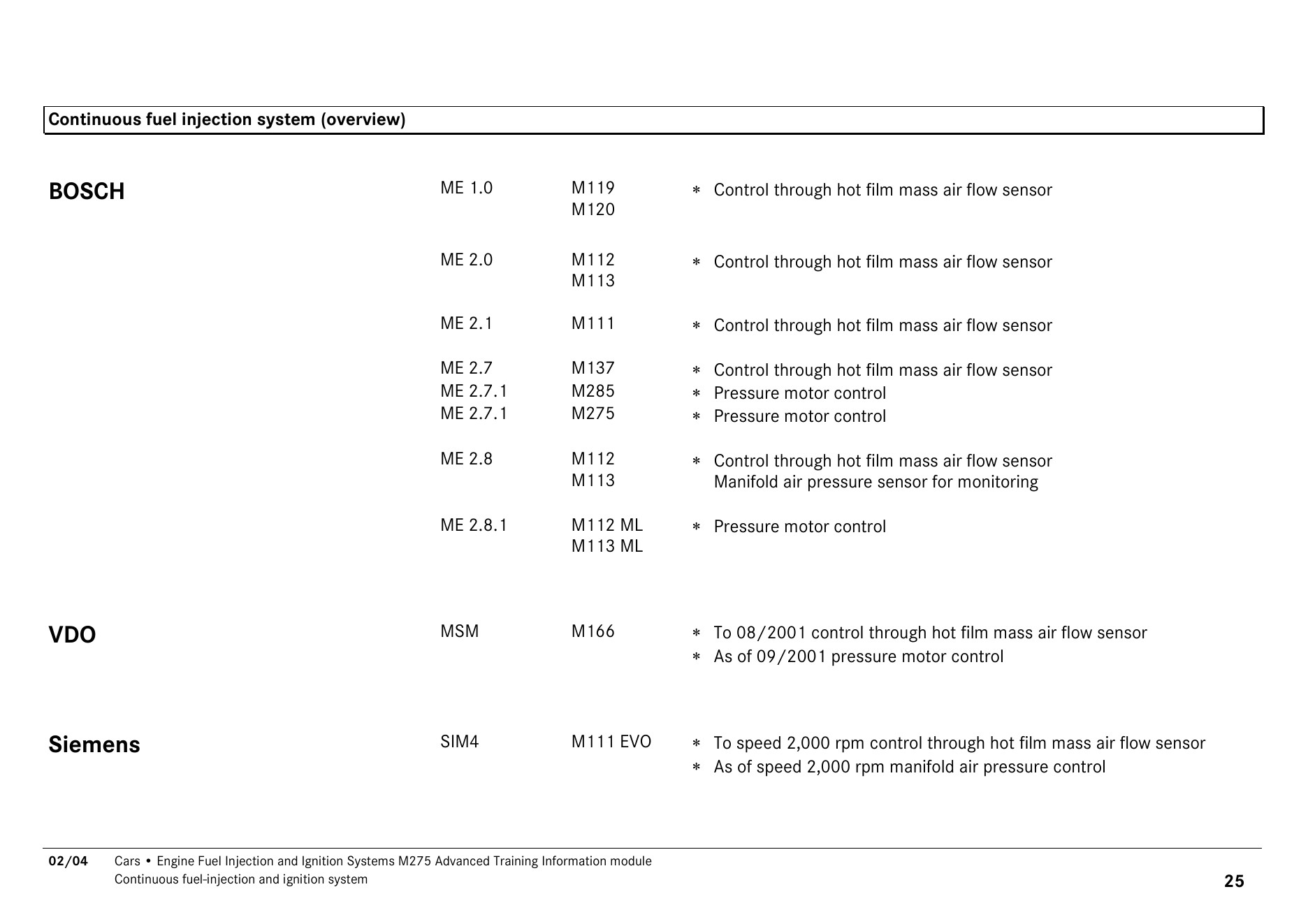

空气路径、节气门和增压控制（第25页）

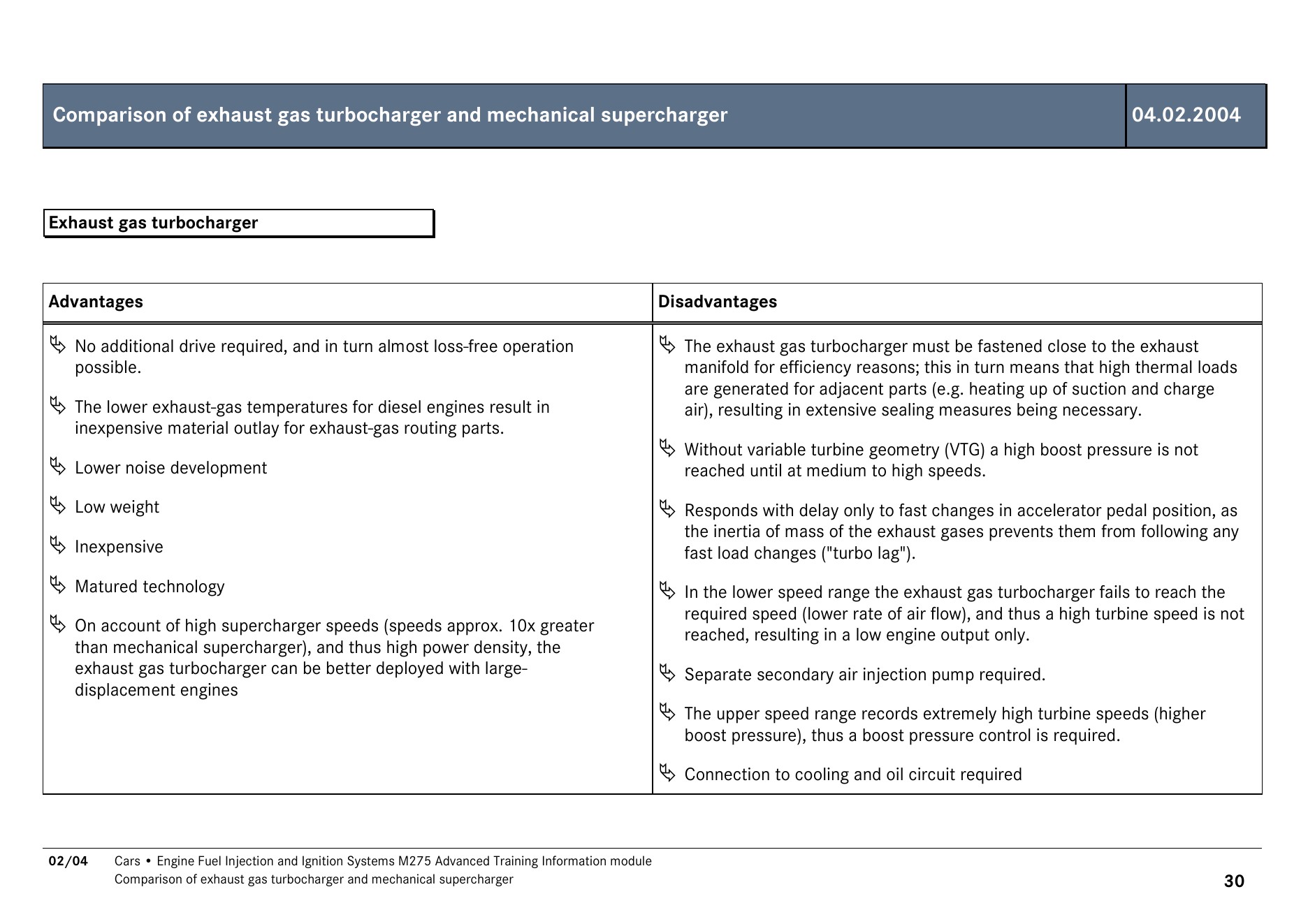

四、低压供油、高压需求与喷油器

供油系统必须满足V12高负荷流量要求，压力不足或喷油器偏差会形成全局、单列或单缸问题。

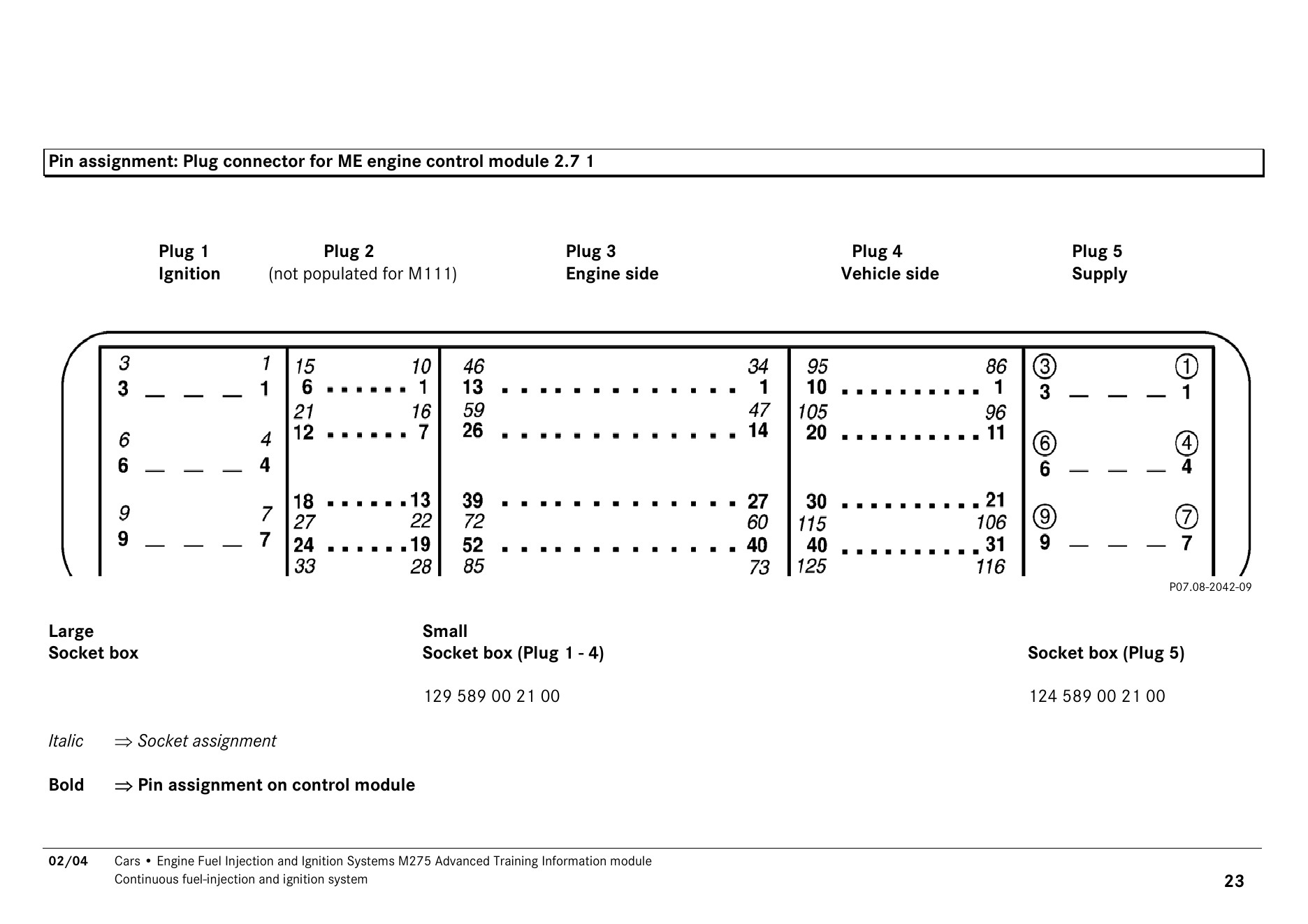

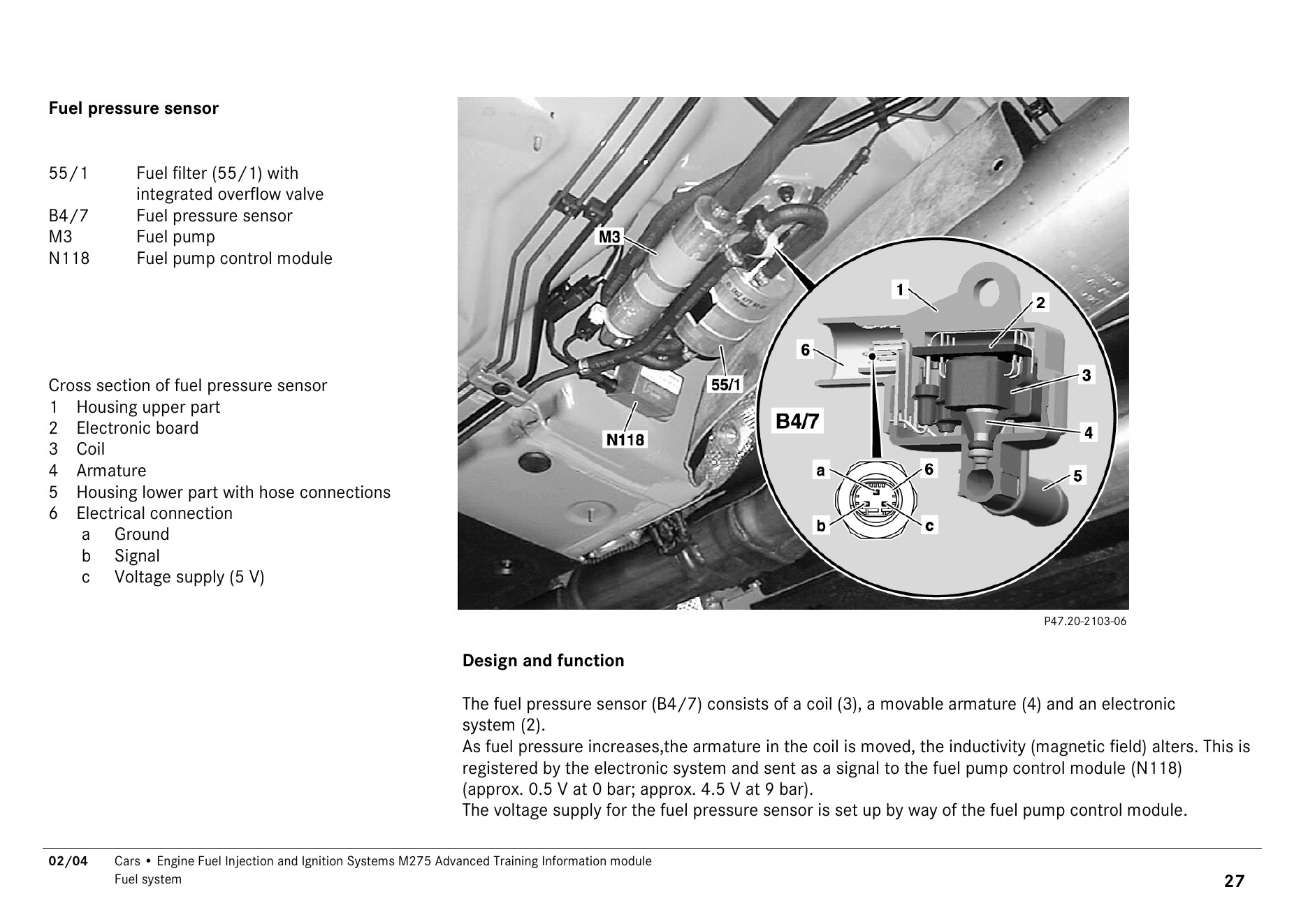

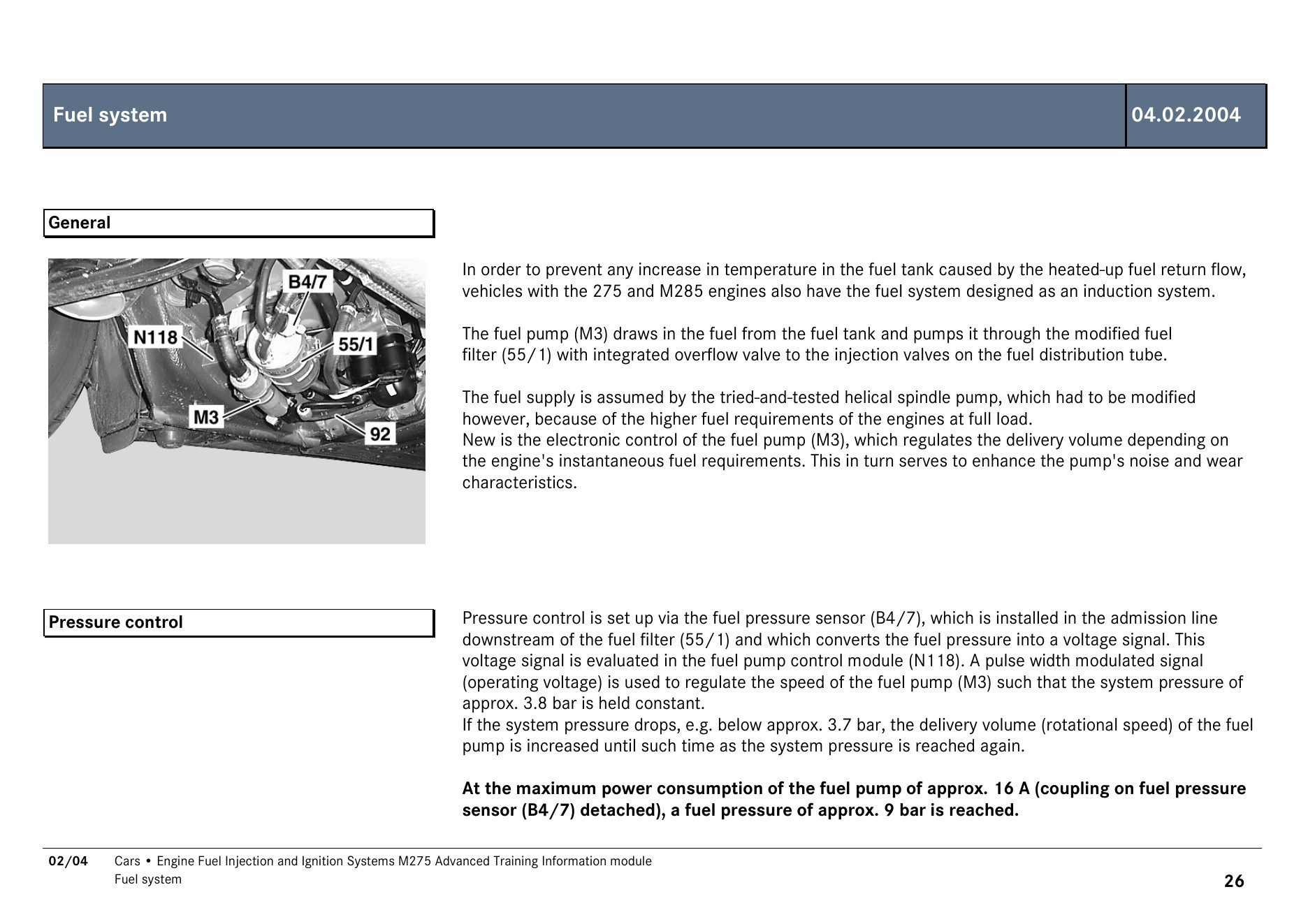

低压供油、高压需求与喷油器（第27页）
低压供油、高压需求与喷油器（第28页）
低压供油、高压需求与喷油器（第29页）
低压供油、高压需求与喷油器（第30页）

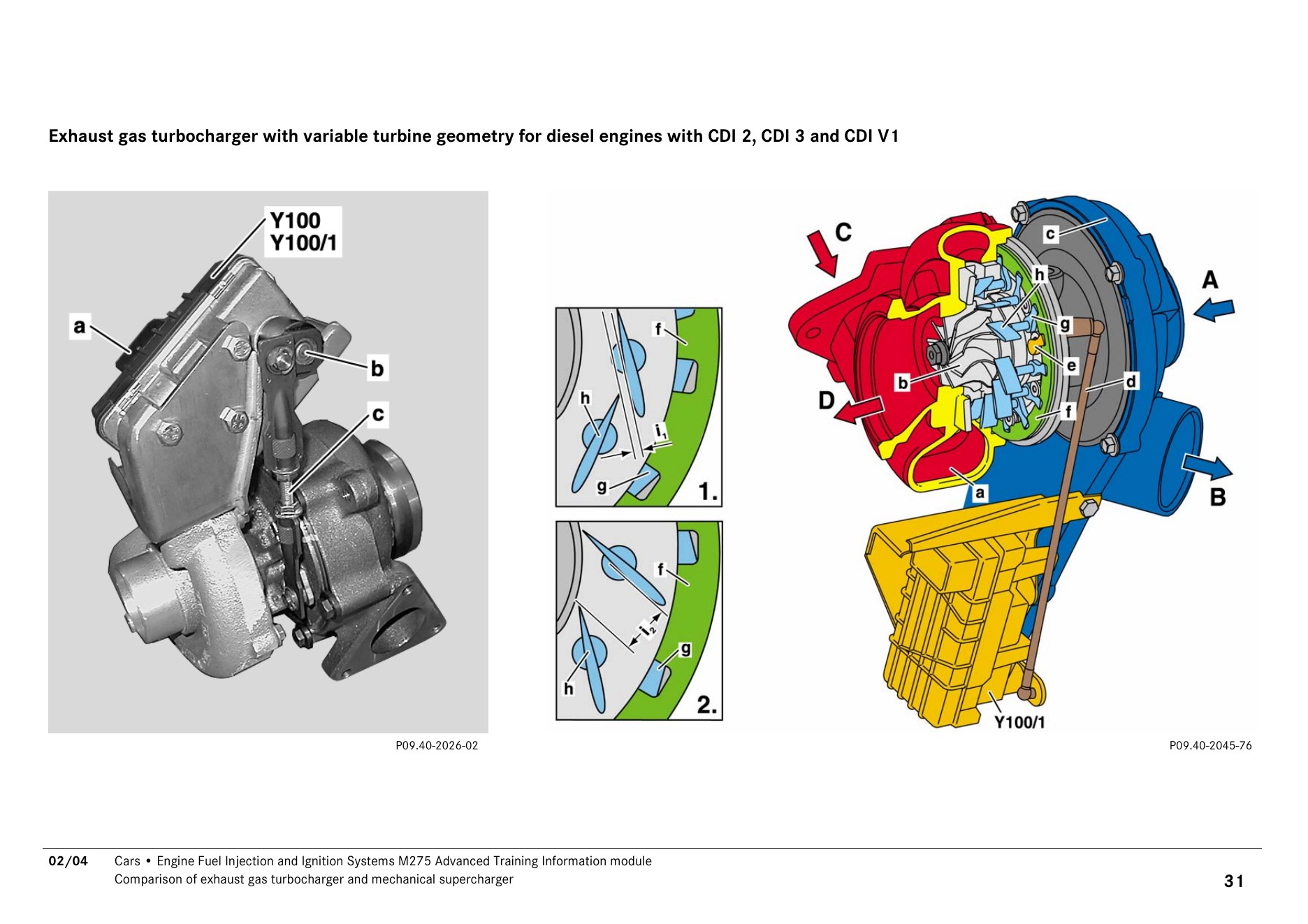

低压供油、高压需求与喷油器（第31页）

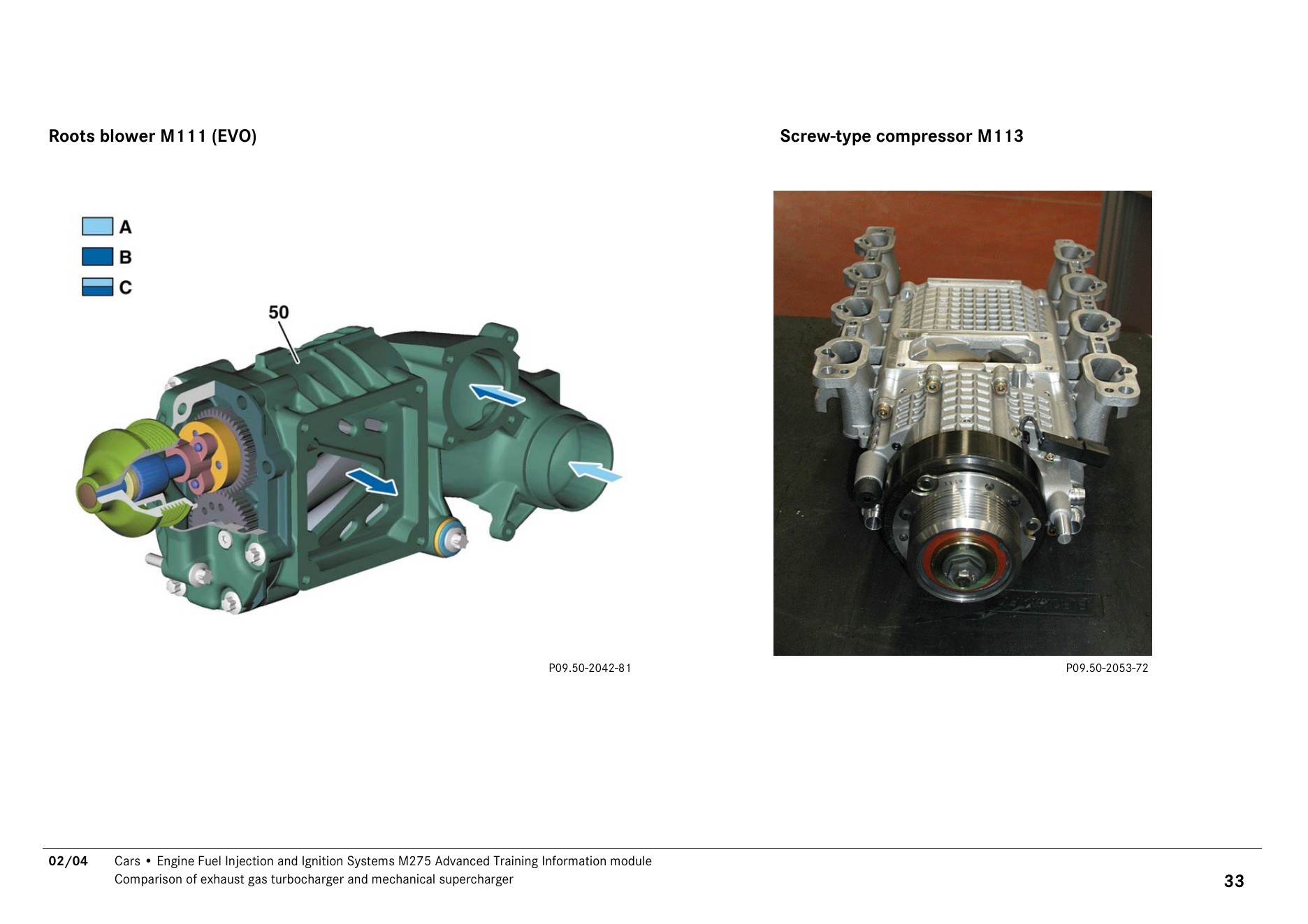

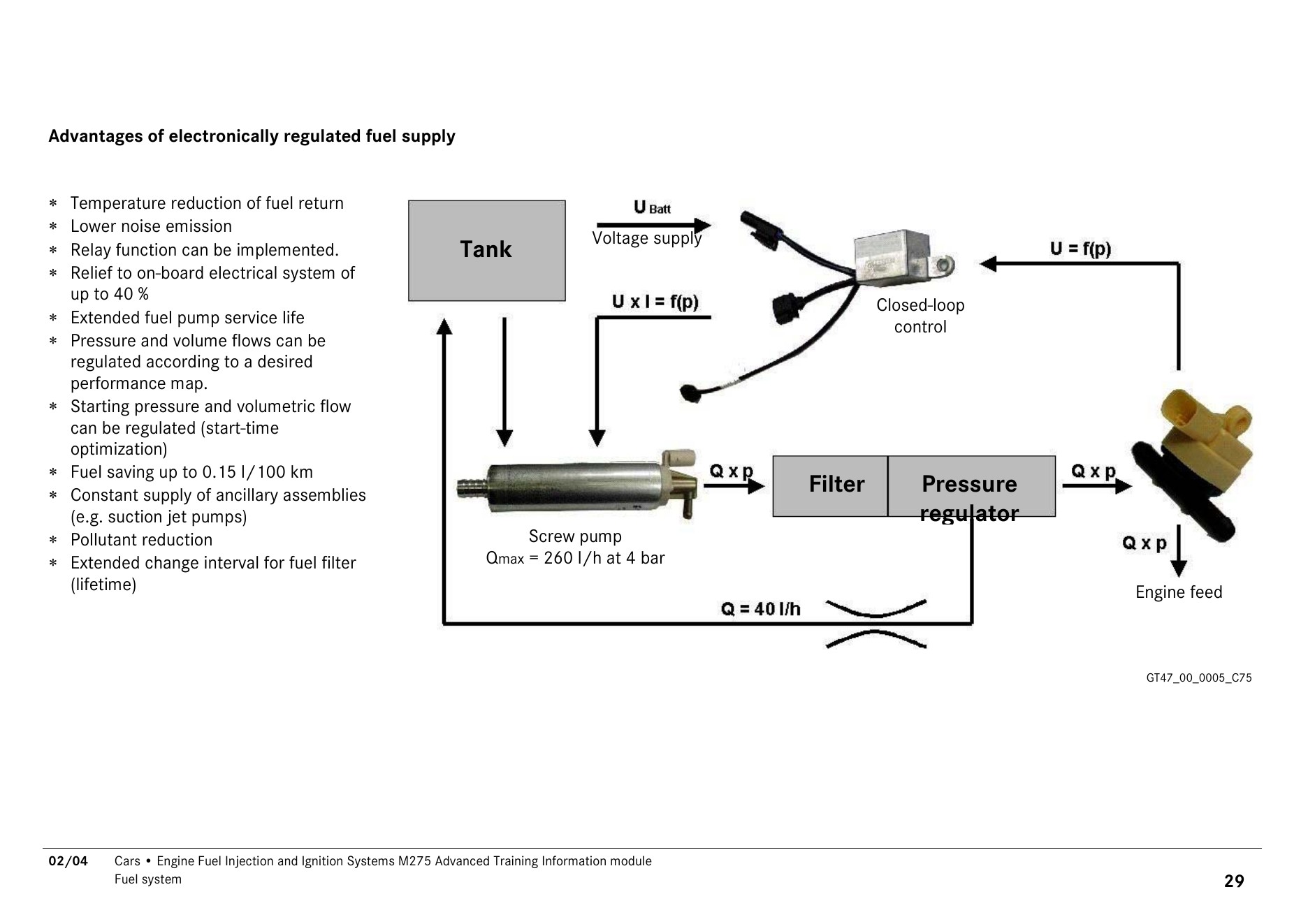

低压供油、高压需求与喷油器（第33页）
低压供油、高压需求与喷油器（第34页）

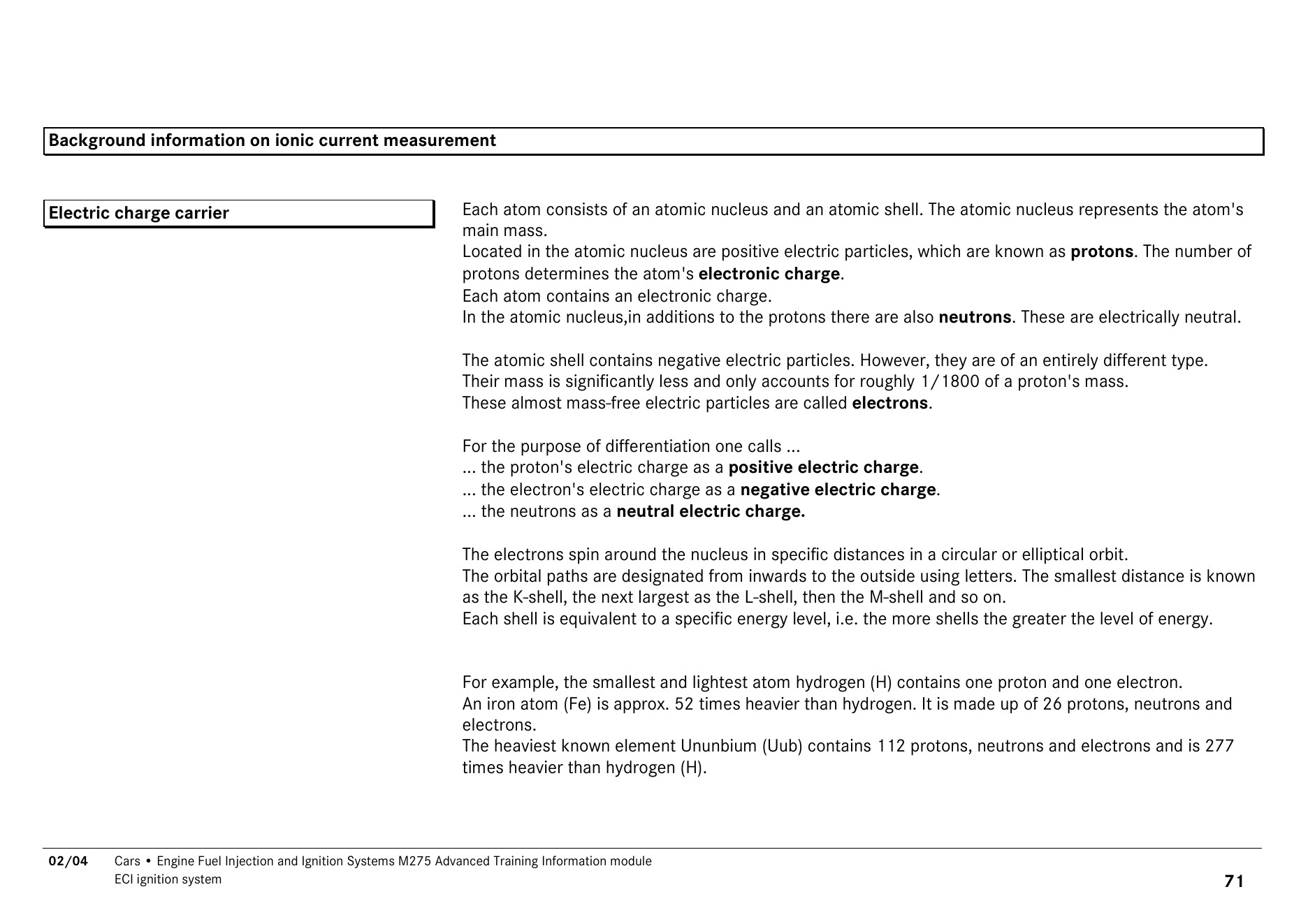

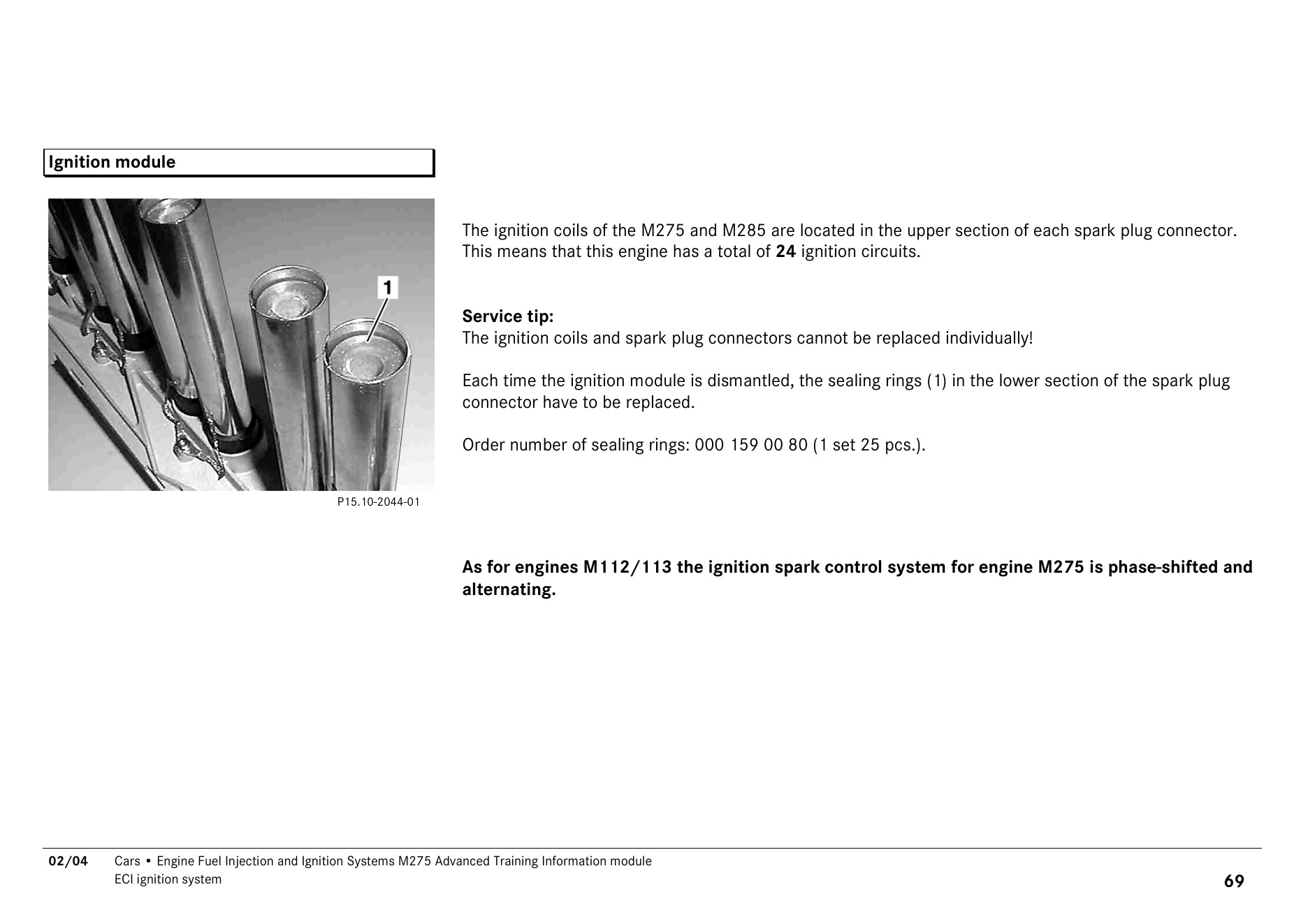

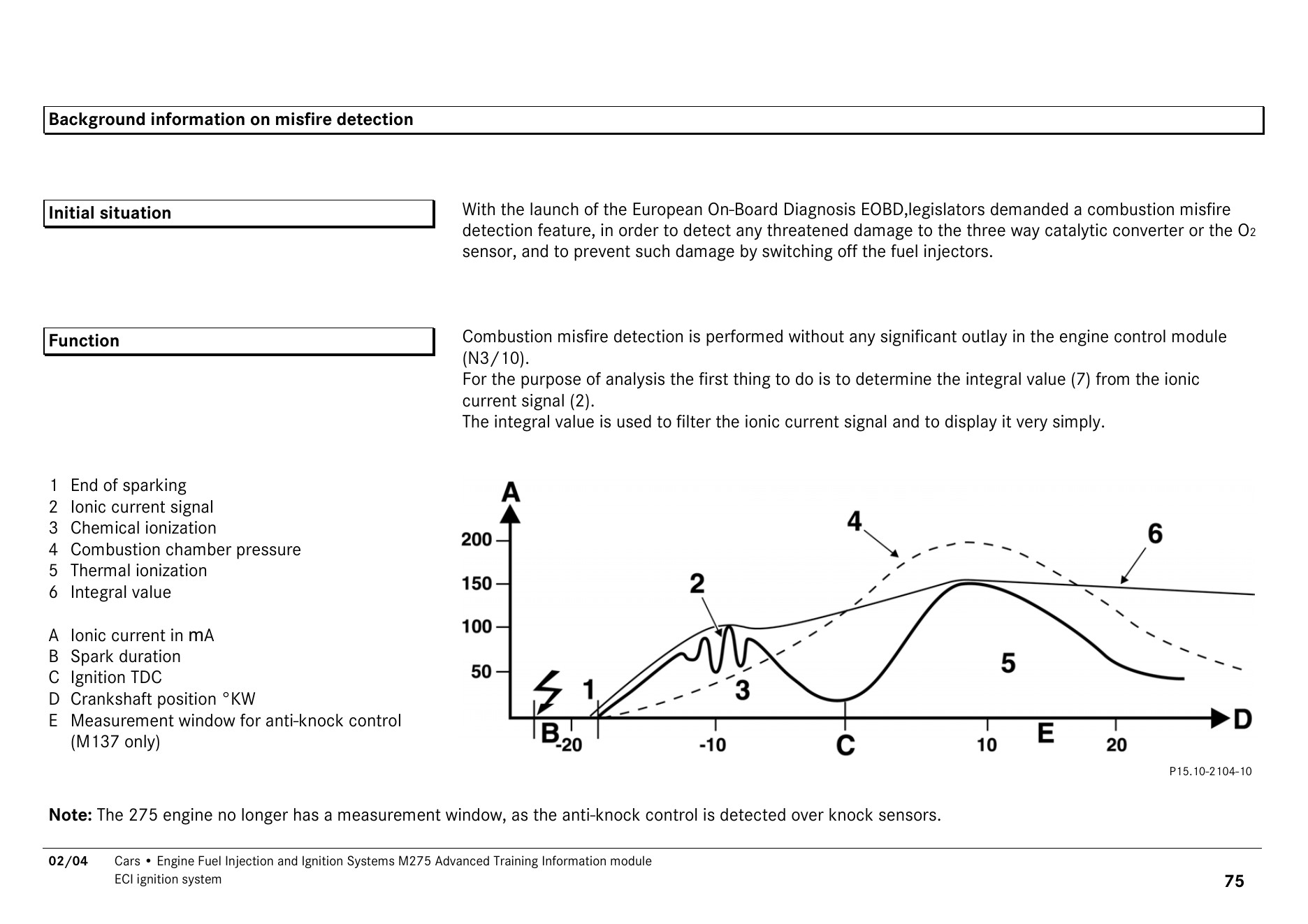

五、点火、爆震与失火识别

点火线圈、火花塞、爆震反馈和失火监控共同反映燃烧结果，不能脱离混合气和压缩状态判断。

点火、爆震与失火识别（第35页）

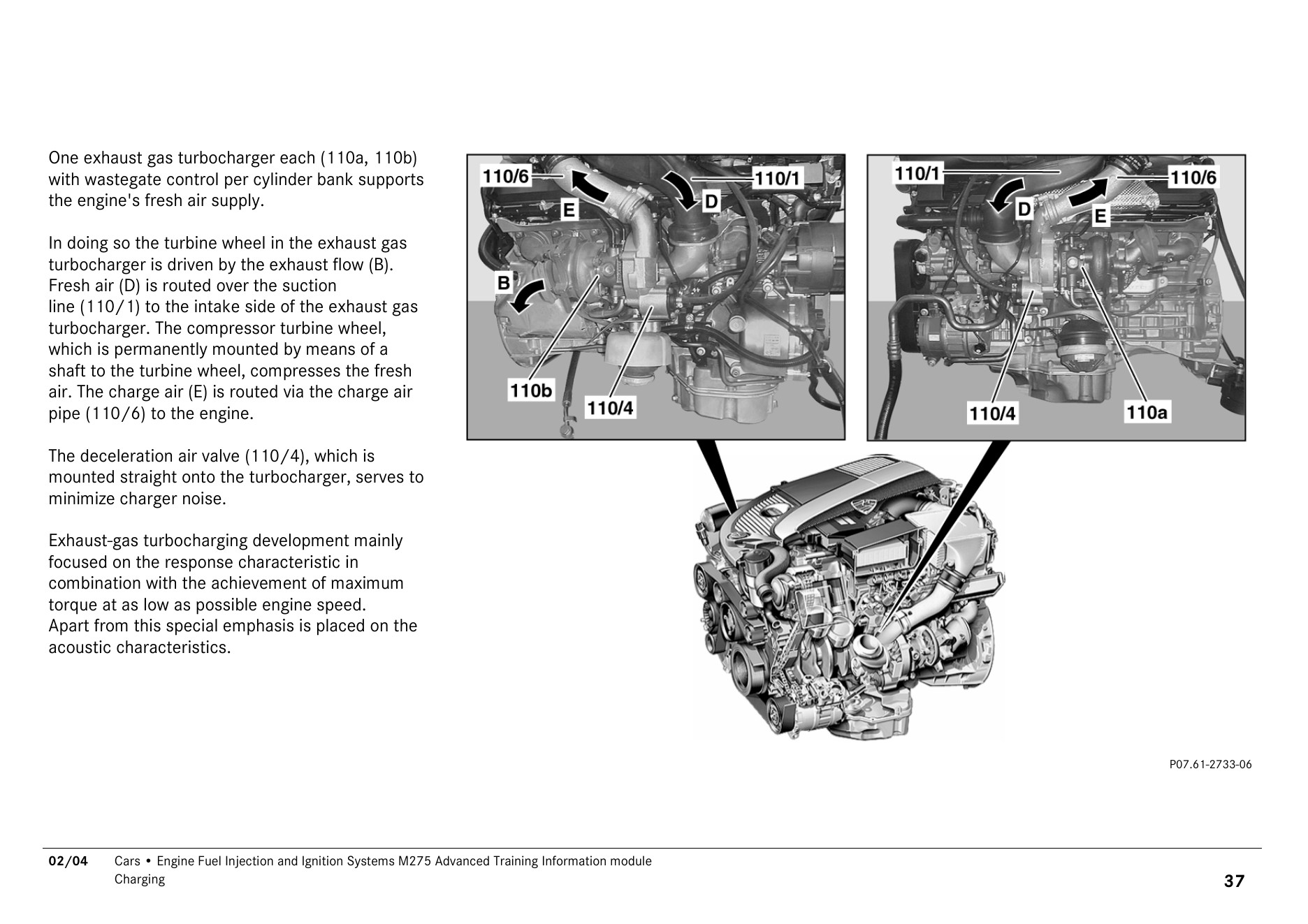

点火、爆震与失火识别（第36页）
点火、爆震与失火识别（第37页）

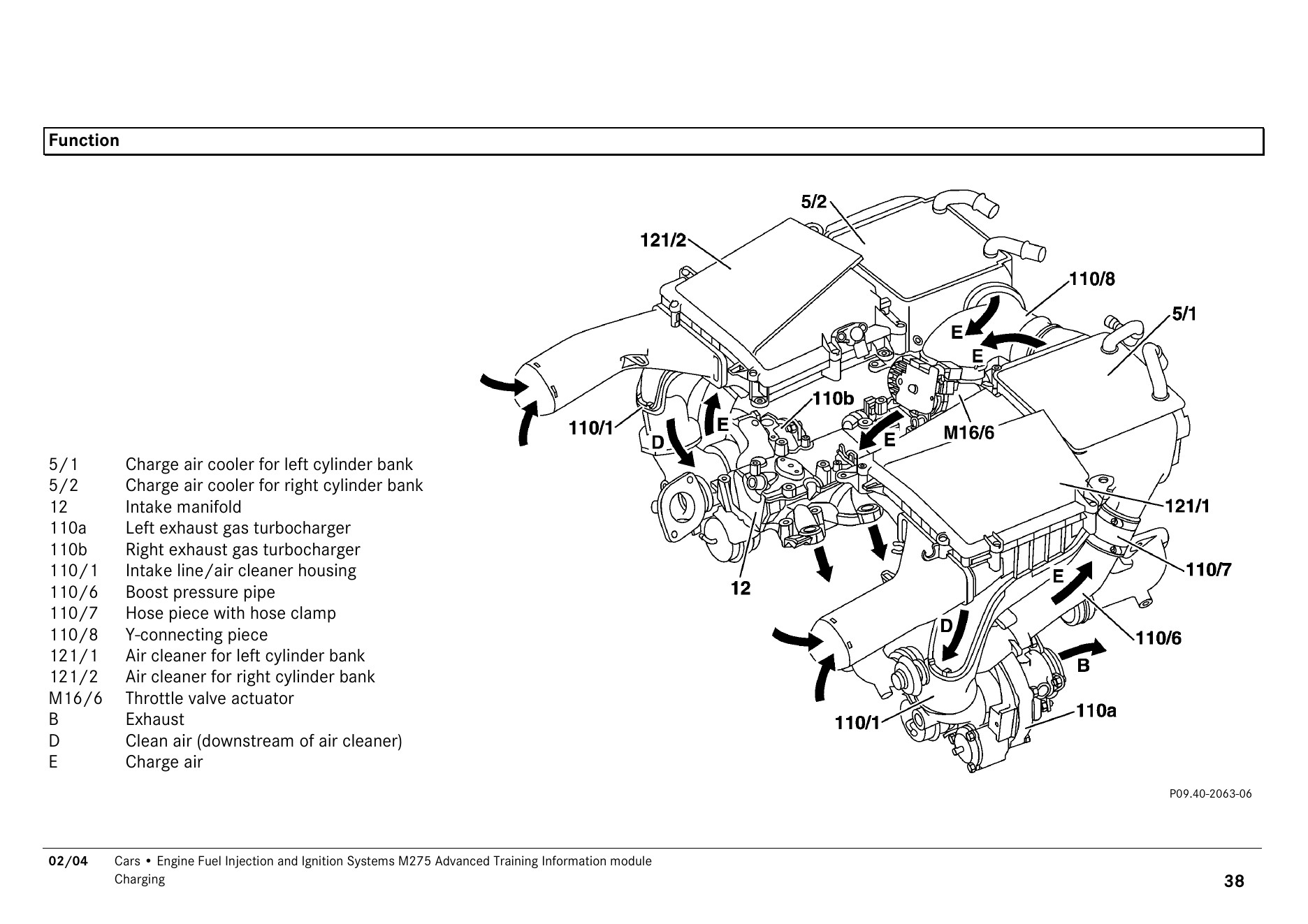

点火、爆震与失火识别（第39页）
点火、爆震与失火识别（第40页）

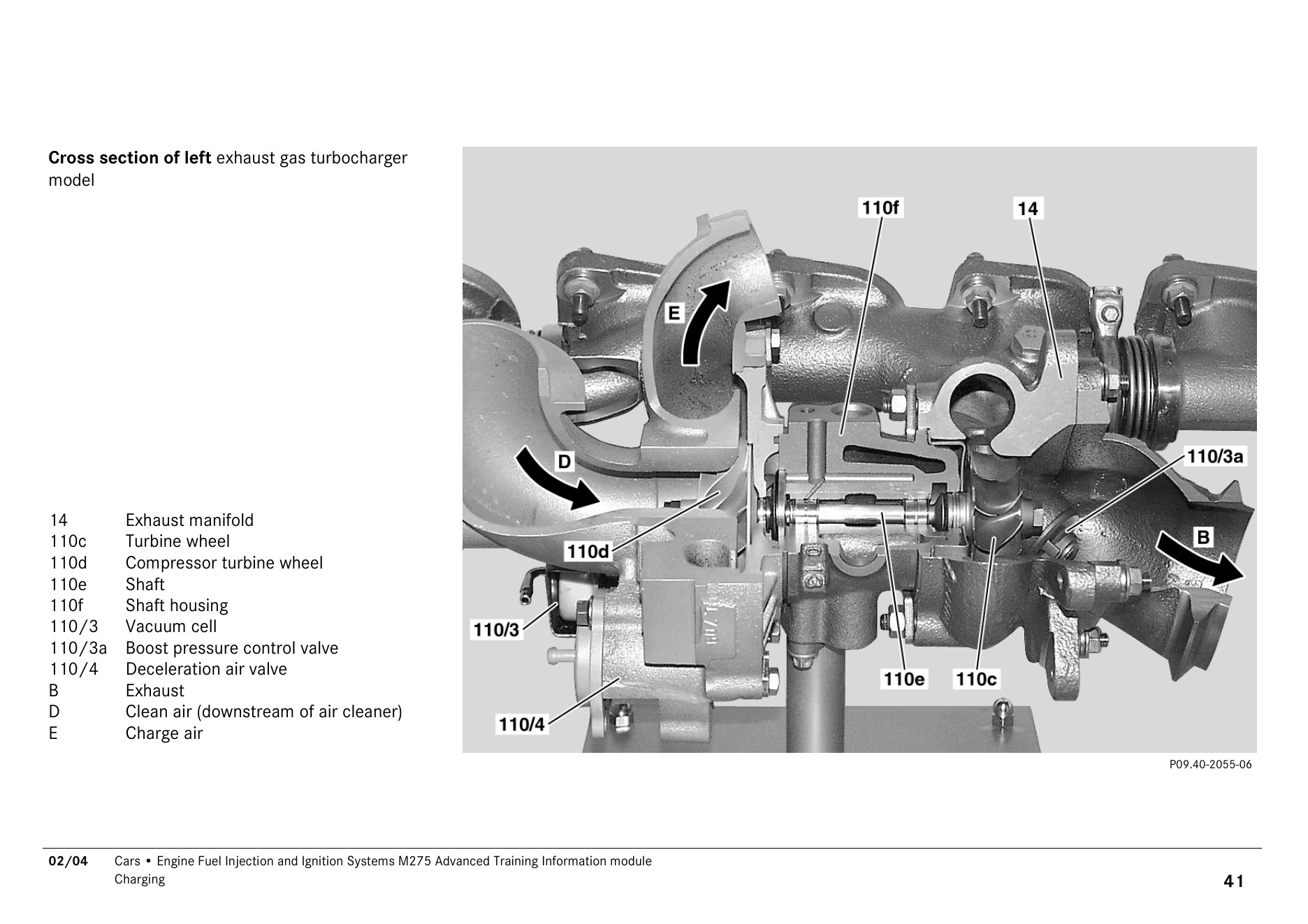

点火、爆震与失火识别（第41页）
点火、爆震与失火识别（第42页）

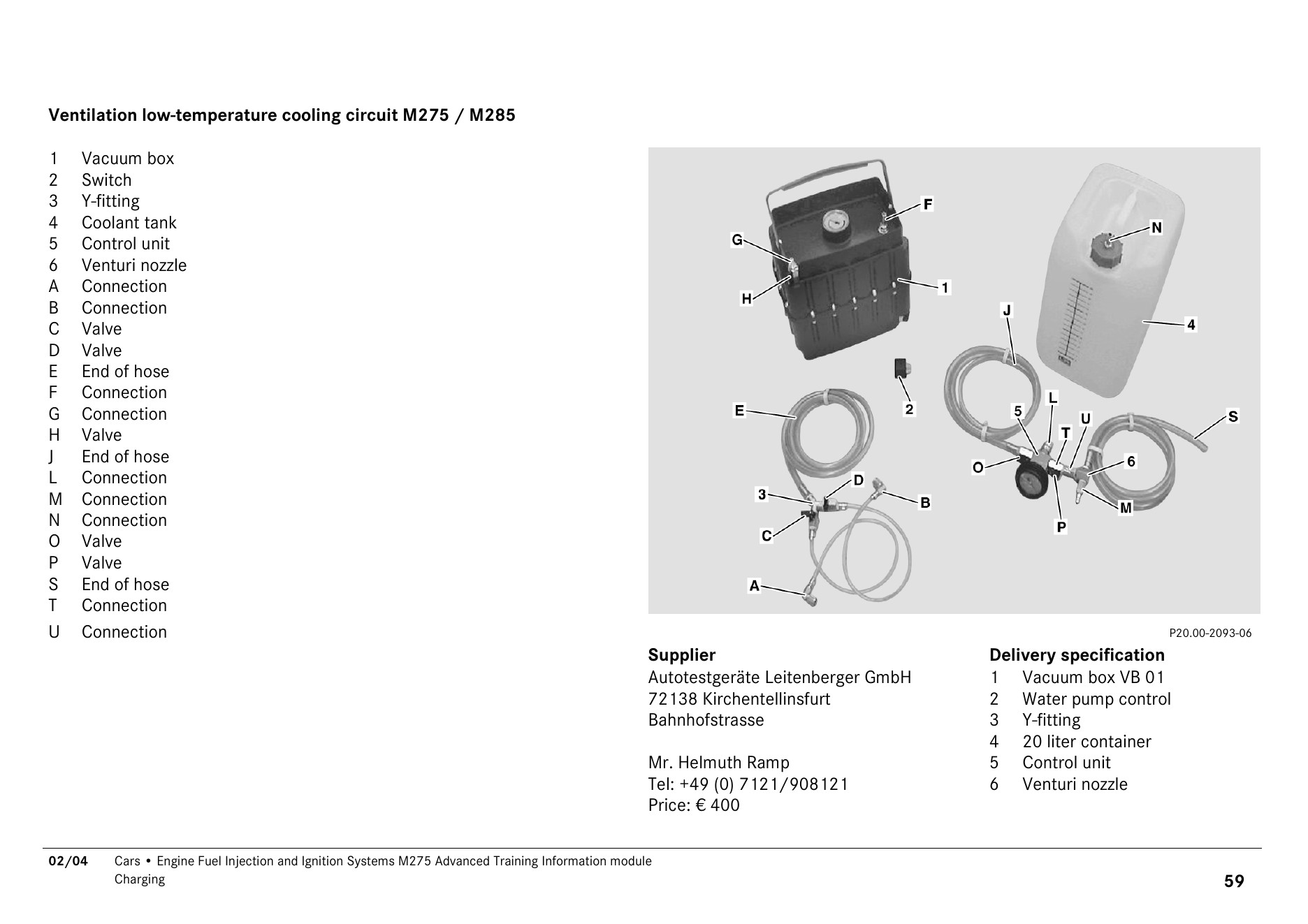

六、冷却、润滑和排放控制

主冷却、增压空气冷却、润滑和排放系统承担高热负荷，温度异常会触发扭矩限制和保护。

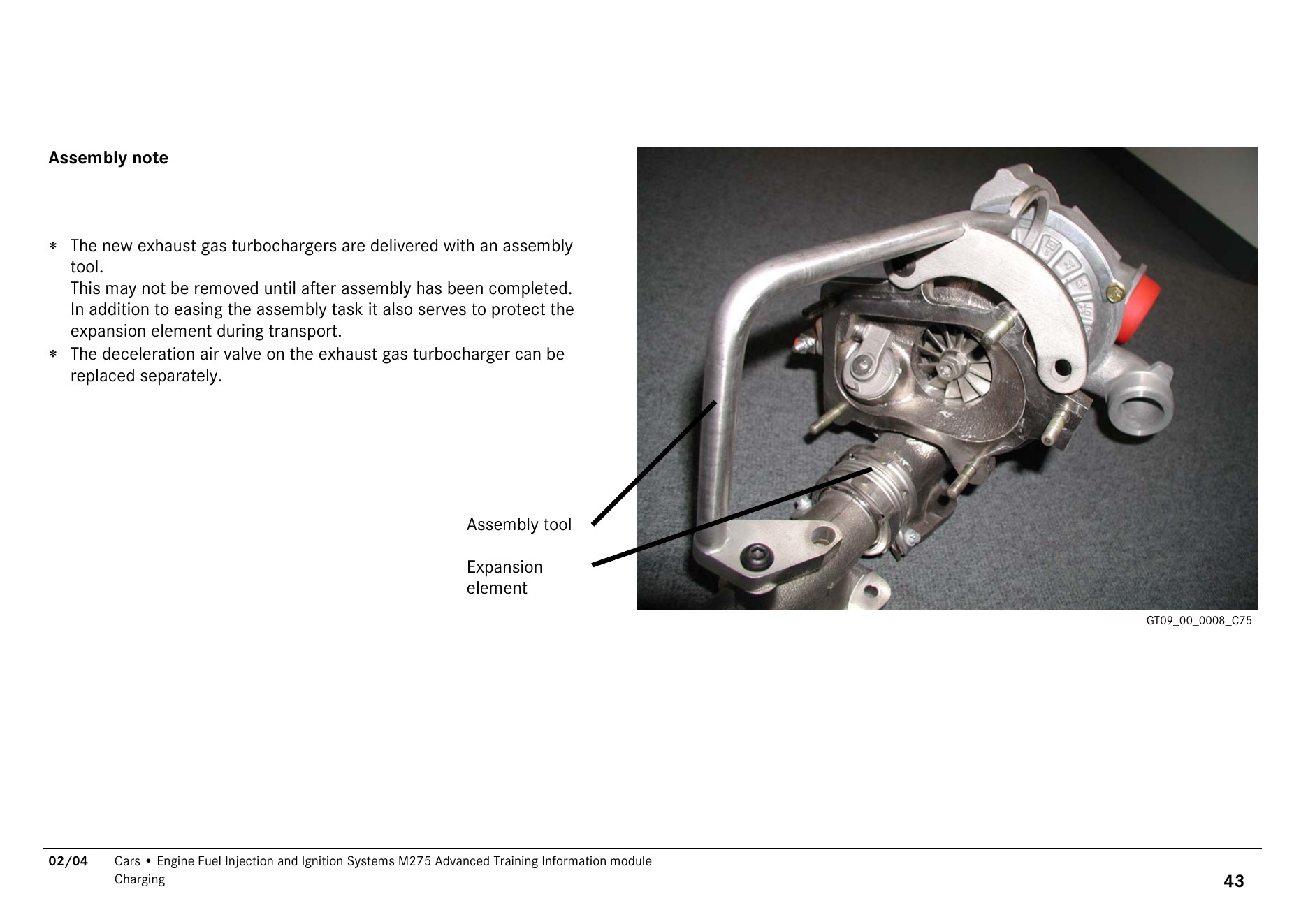

冷却、润滑和排放控制（第43页）
冷却、润滑和排放控制（第45页）

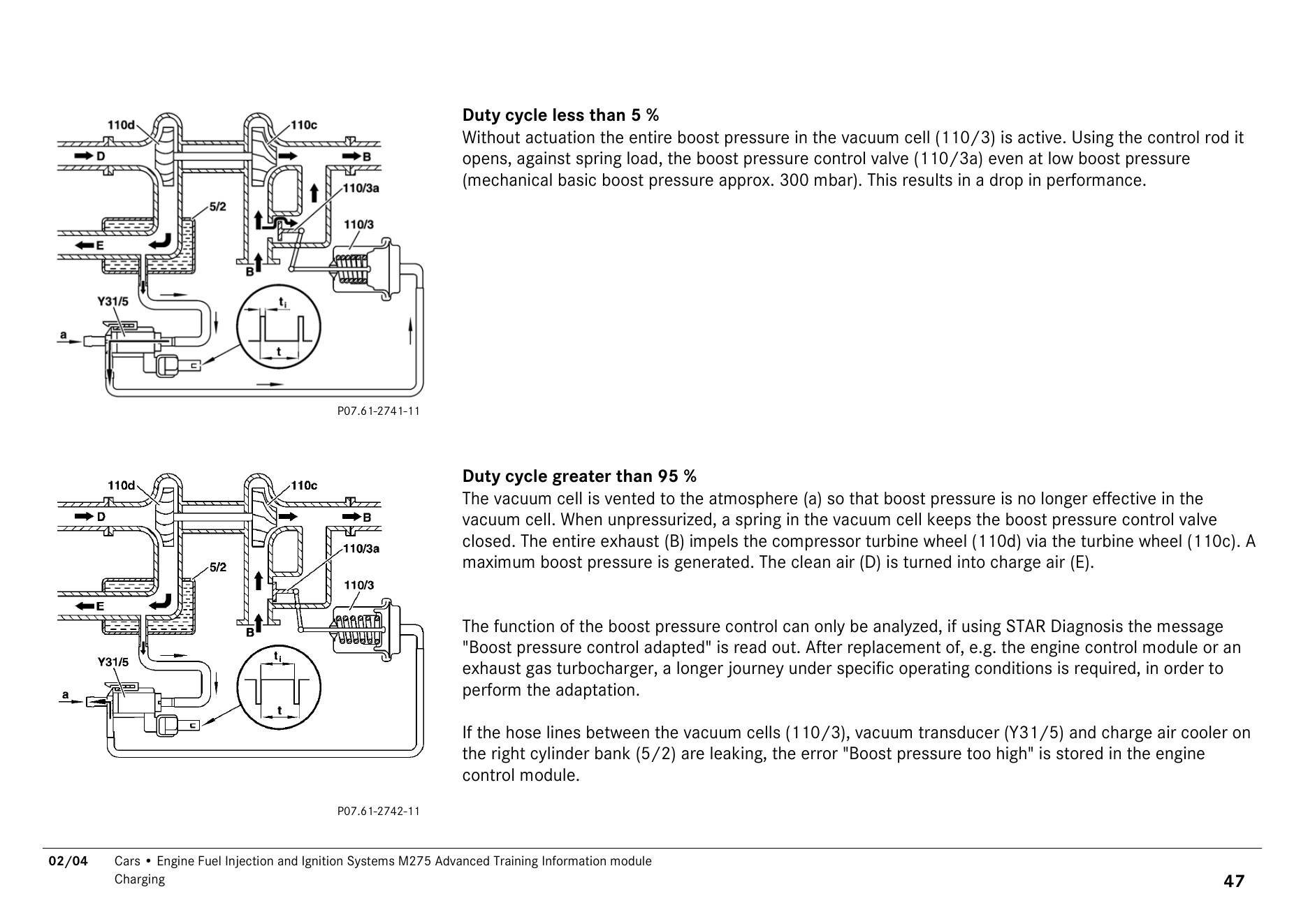

冷却、润滑和排放控制（第47页）
冷却、润滑和排放控制（第49页）
冷却、润滑和排放控制（第51页）
冷却、润滑和排放控制（第53页）

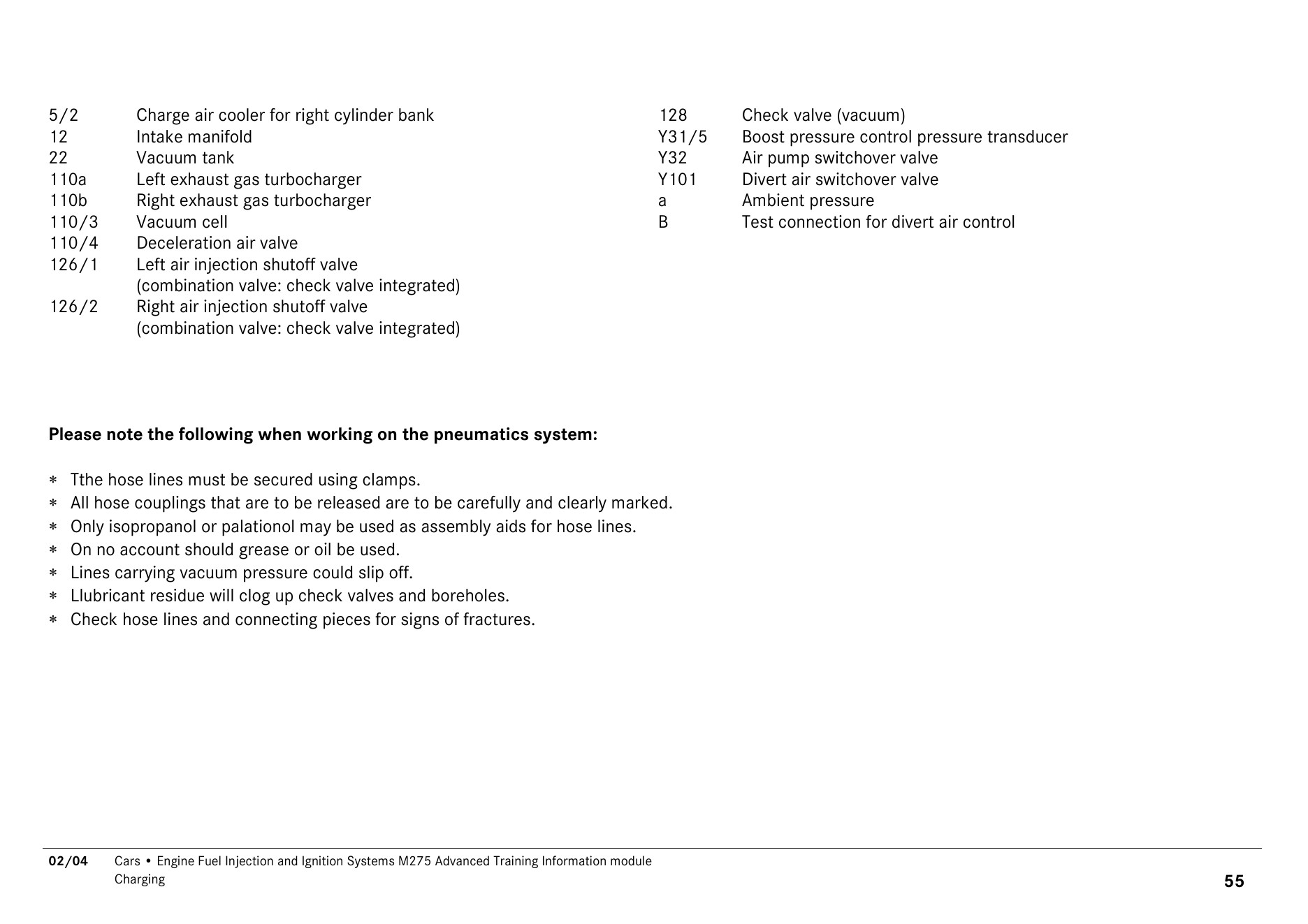

冷却、润滑和排放控制（第55页）

七、实际值、波形与综合诊断

比较目标与实际、左右列及各缸数据，再使用压力、波形和机械测量验证故障原因。

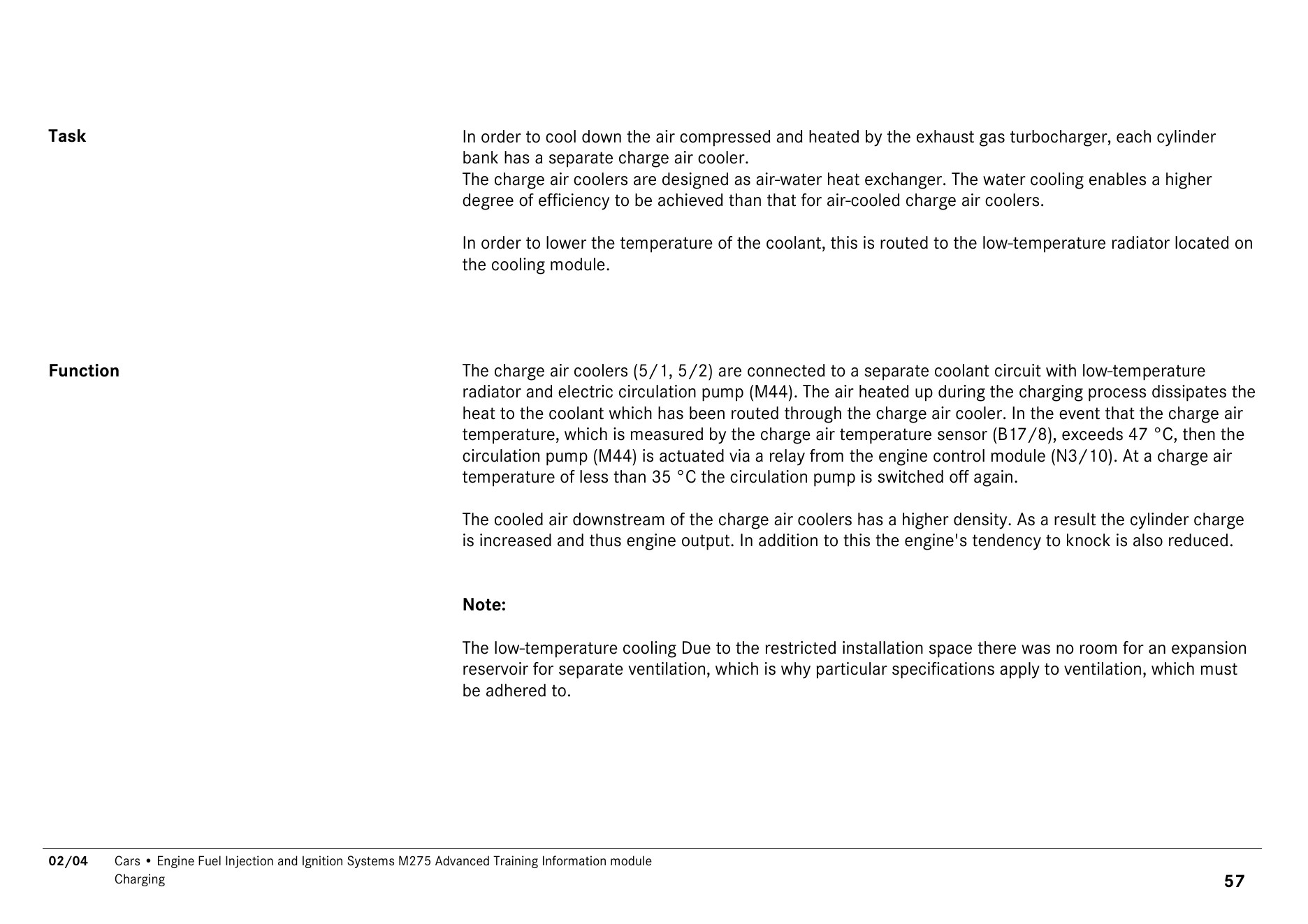

实际值、波形与综合诊断（第57页）
实际值、波形与综合诊断（第59页）

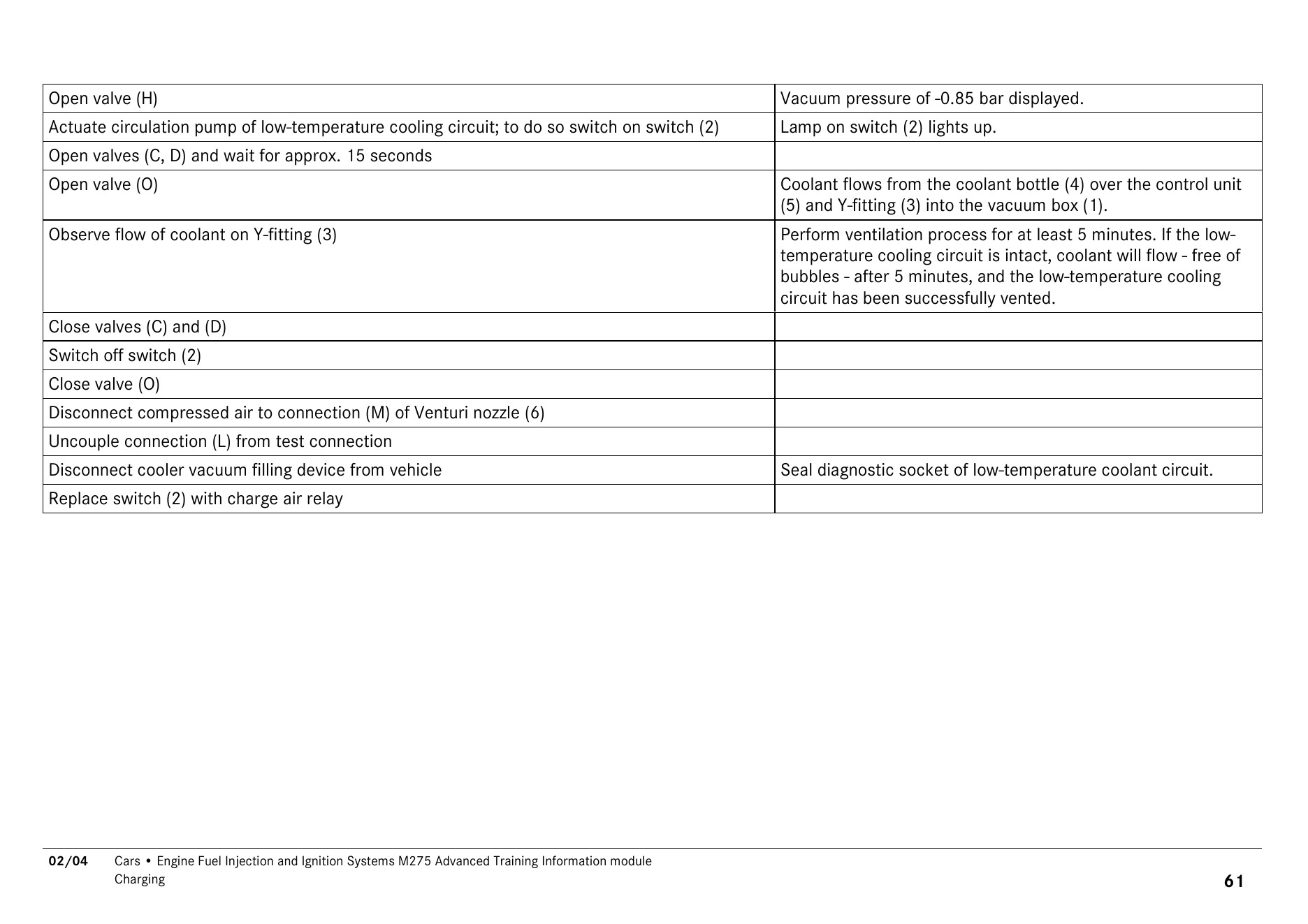

实际值、波形与综合诊断（第61页）

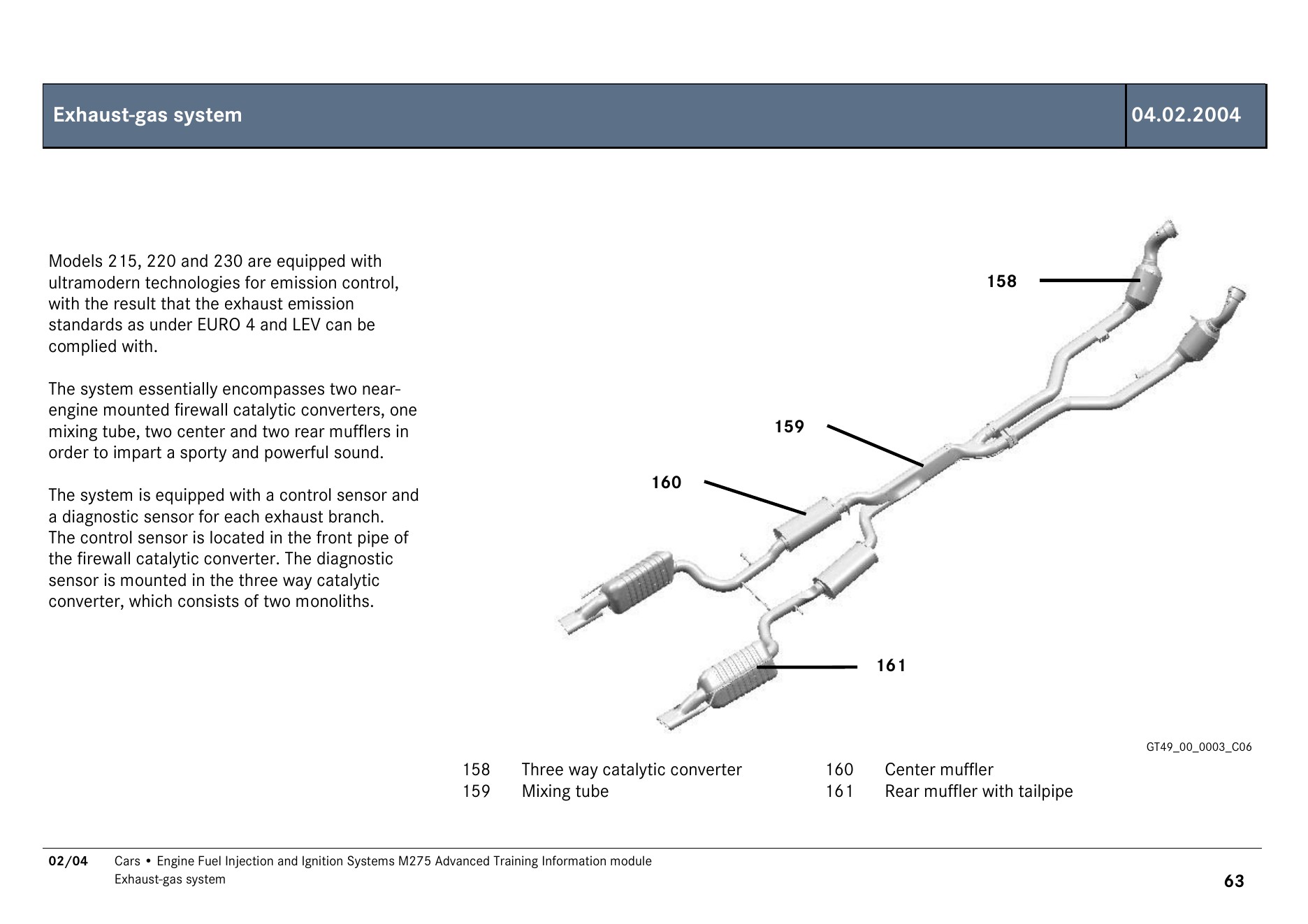

实际值、波形与综合诊断（第63页）

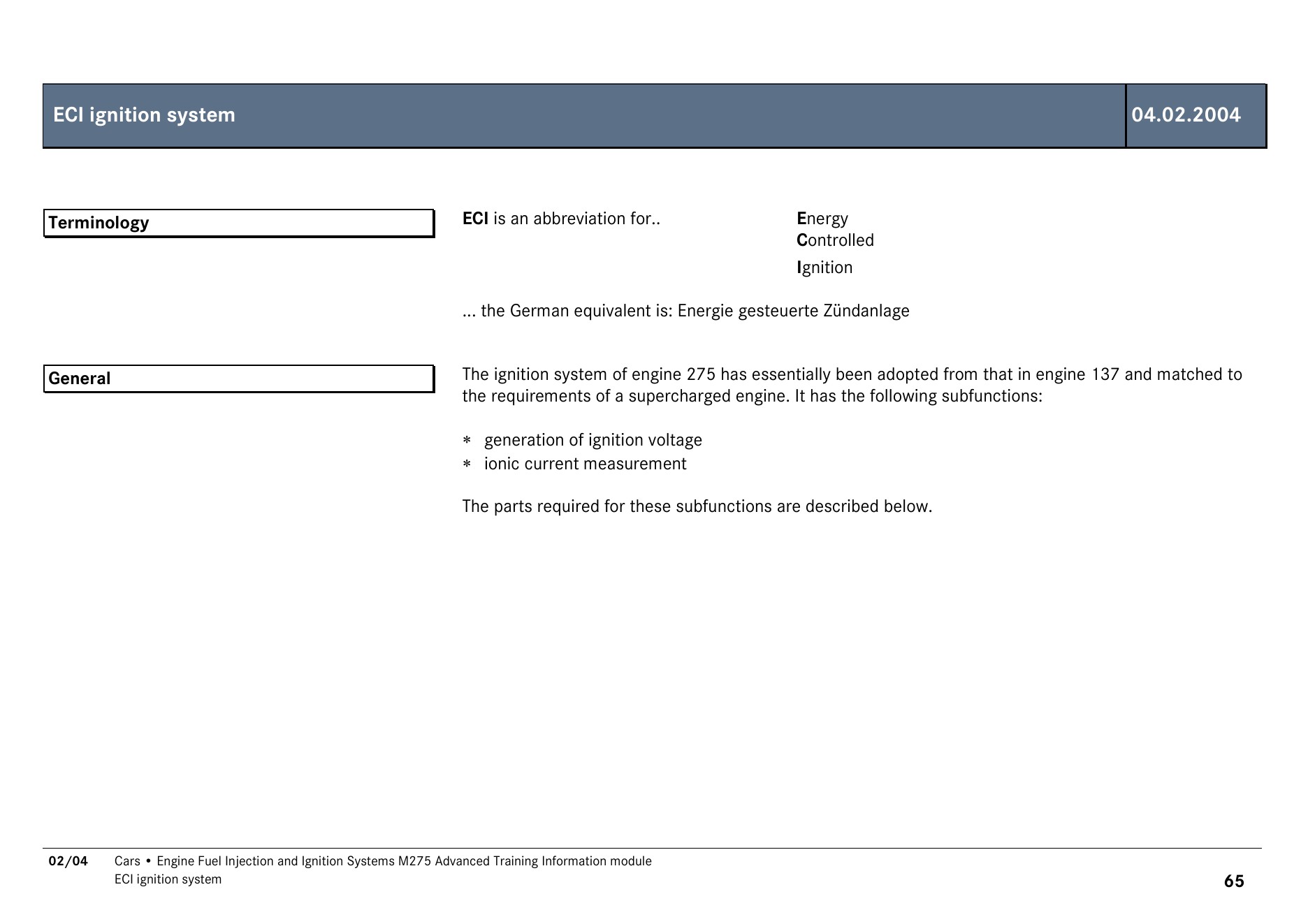

实际值、波形与综合诊断（第65页）

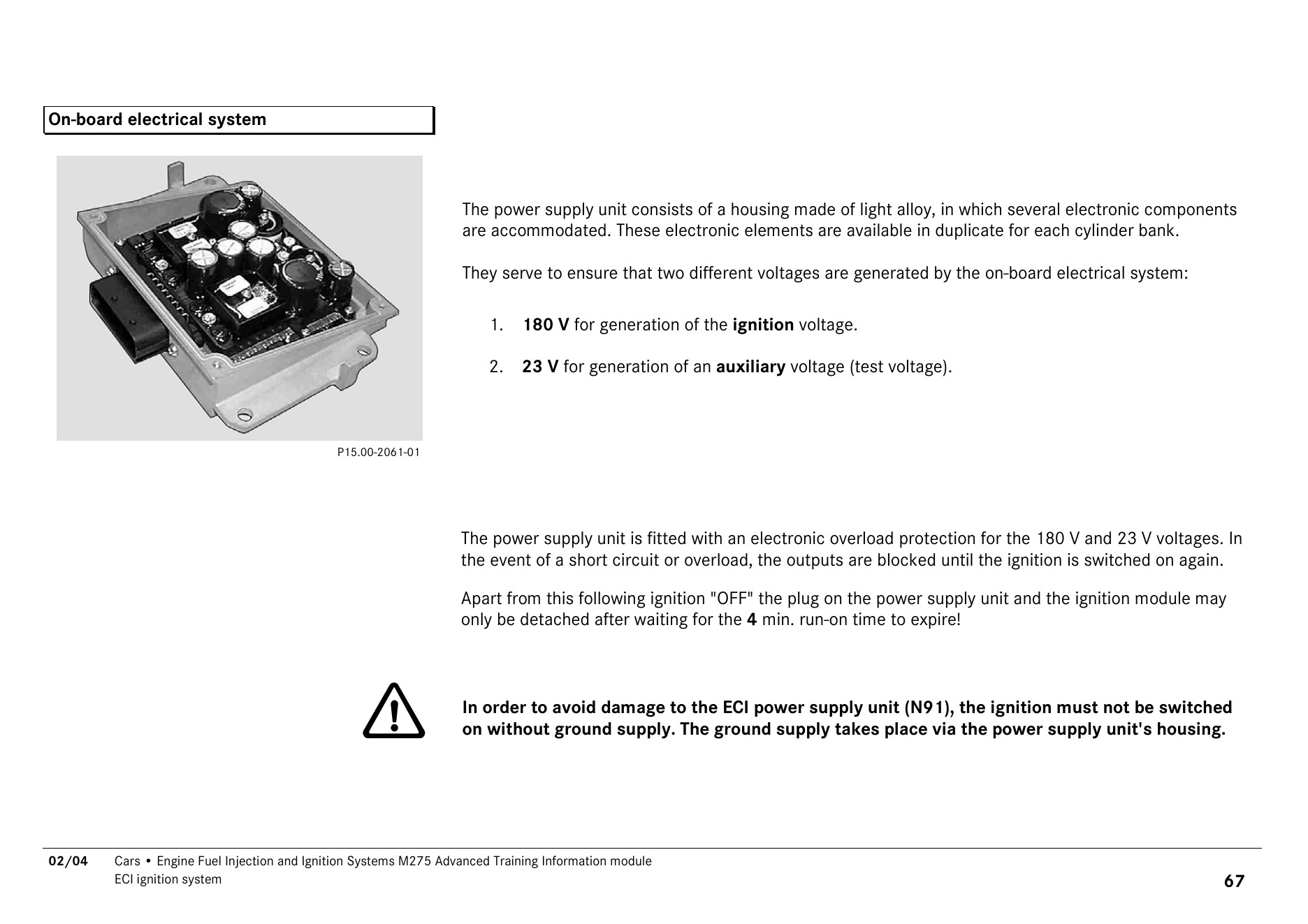

实际值、波形与综合诊断（第67页）
实际值、波形与综合诊断（第69页）
实际值、波形与综合诊断（第71页）

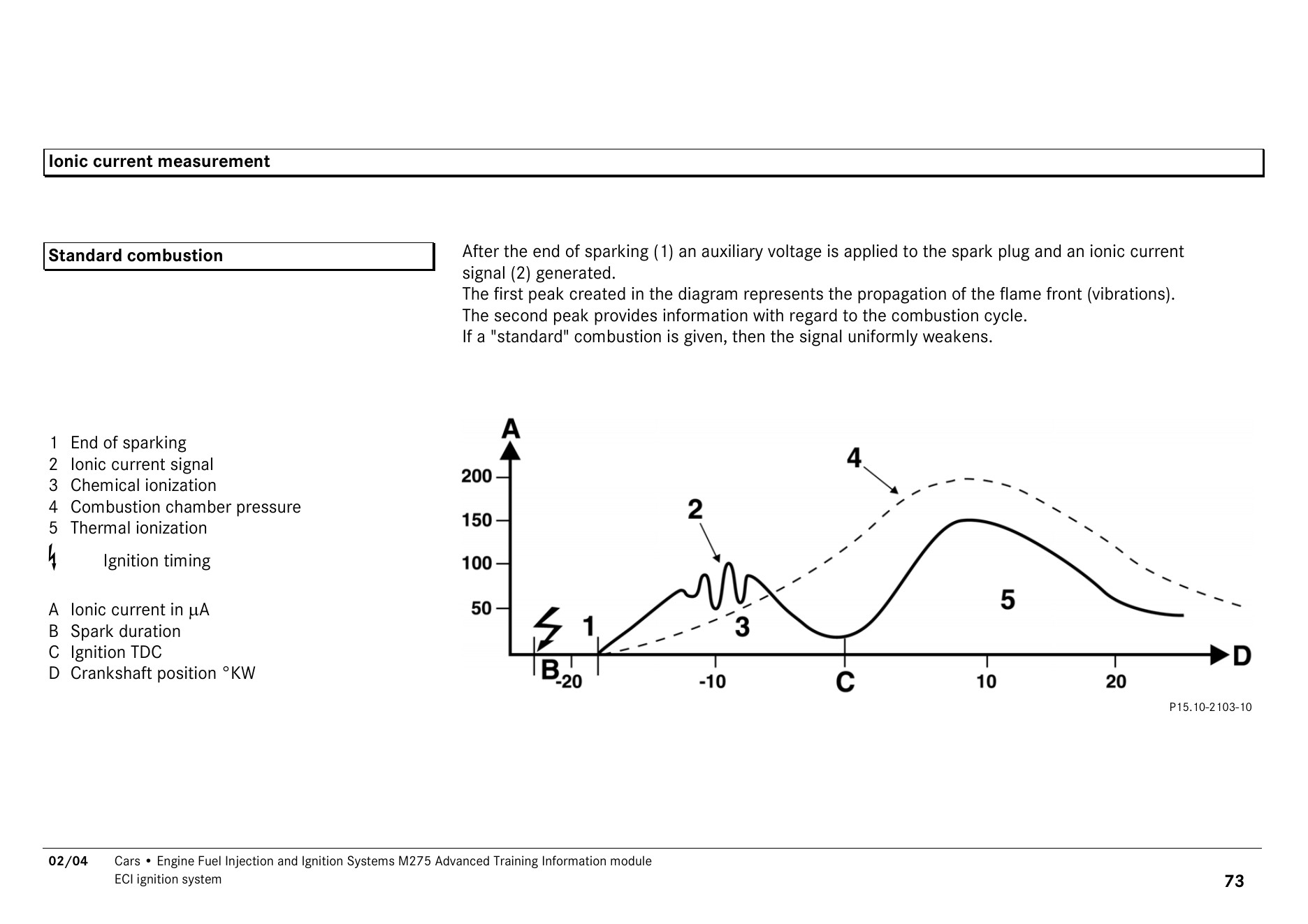

实际值、波形与综合诊断（第73页）
实际值、波形与综合诊断（第75页）

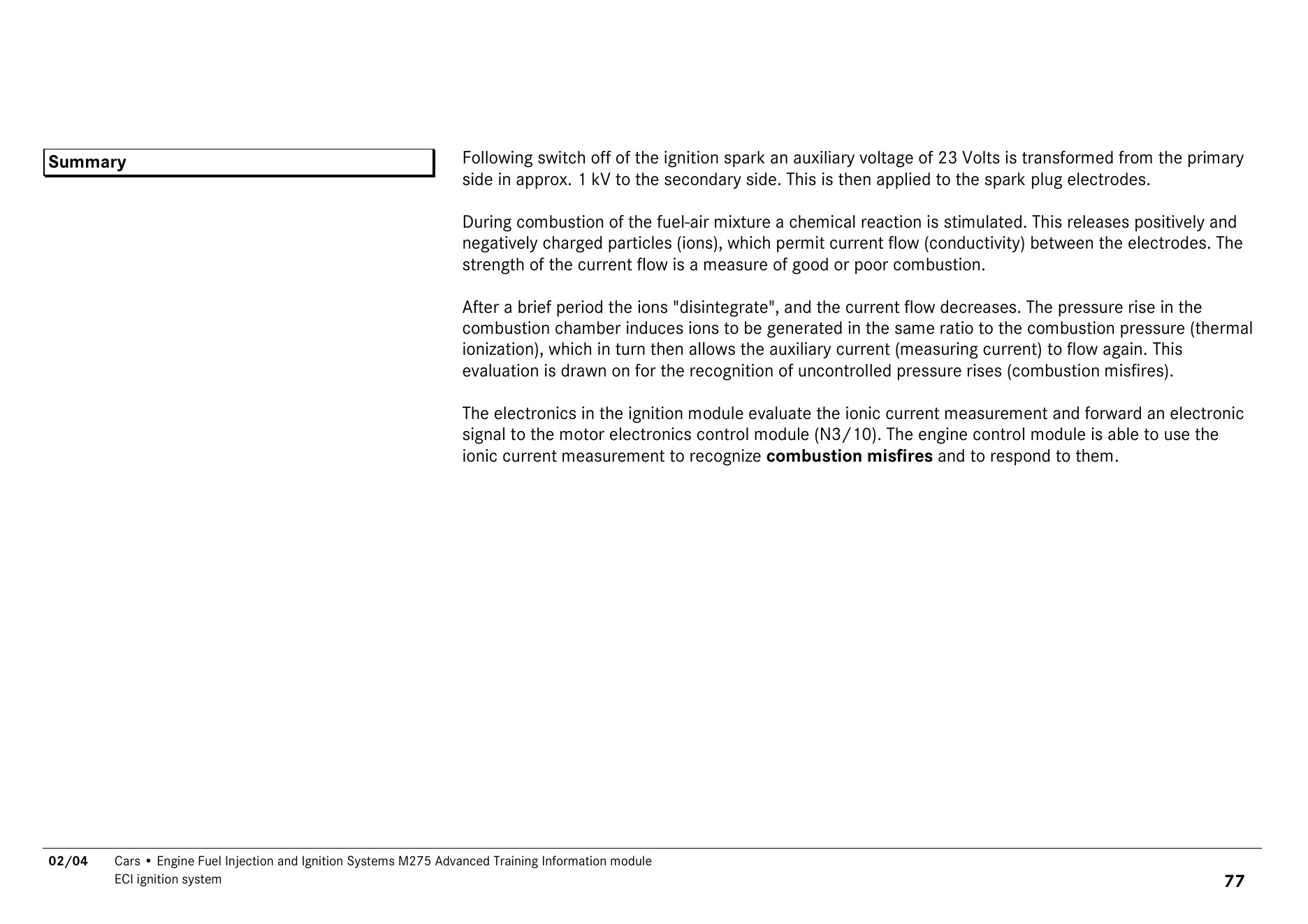

实际值、波形与综合诊断（第77页）

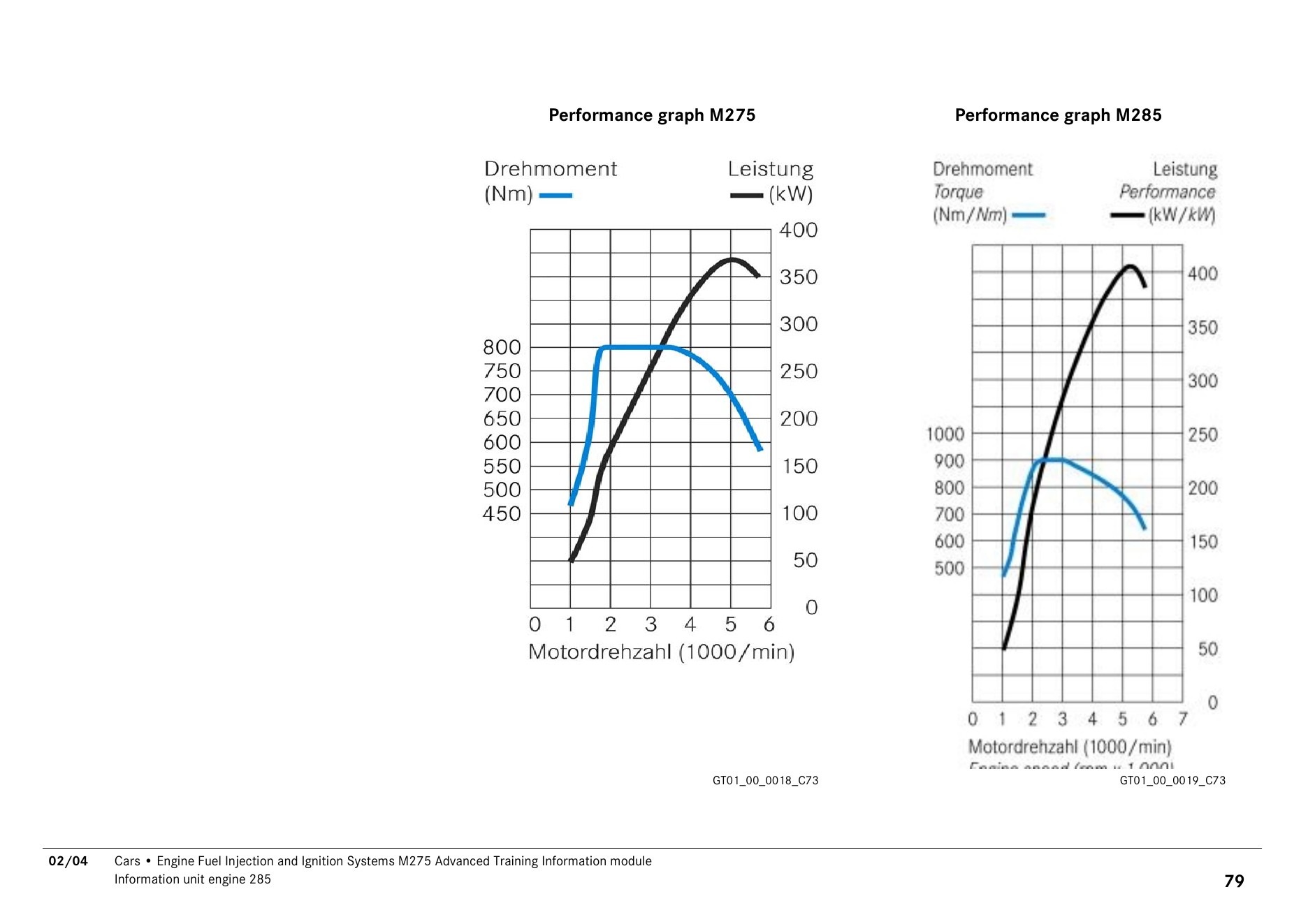

实际值、波形与综合诊断（第79页）
实际值、波形与综合诊断（第81页）
实际值、波形与综合诊断（第83页）

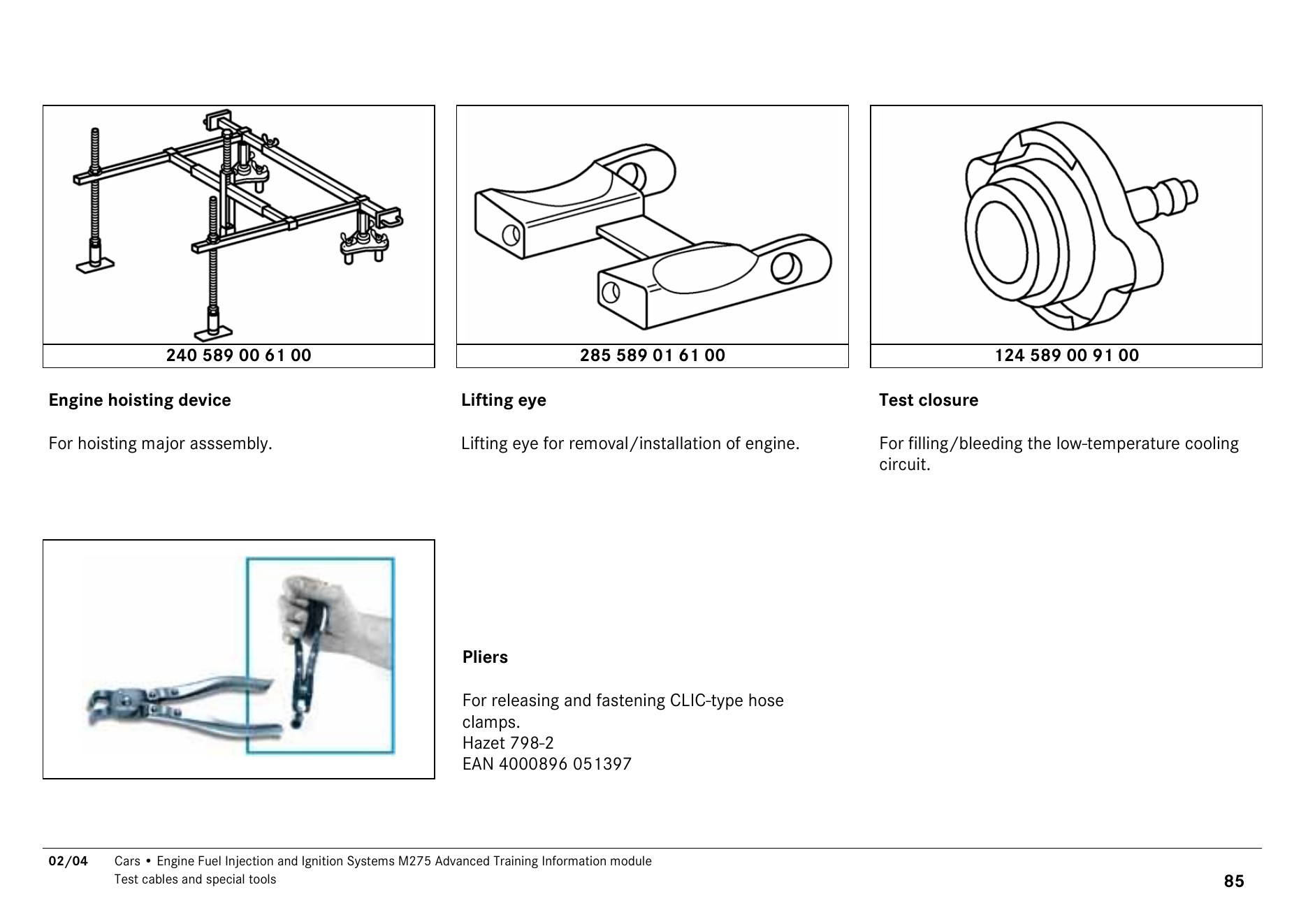

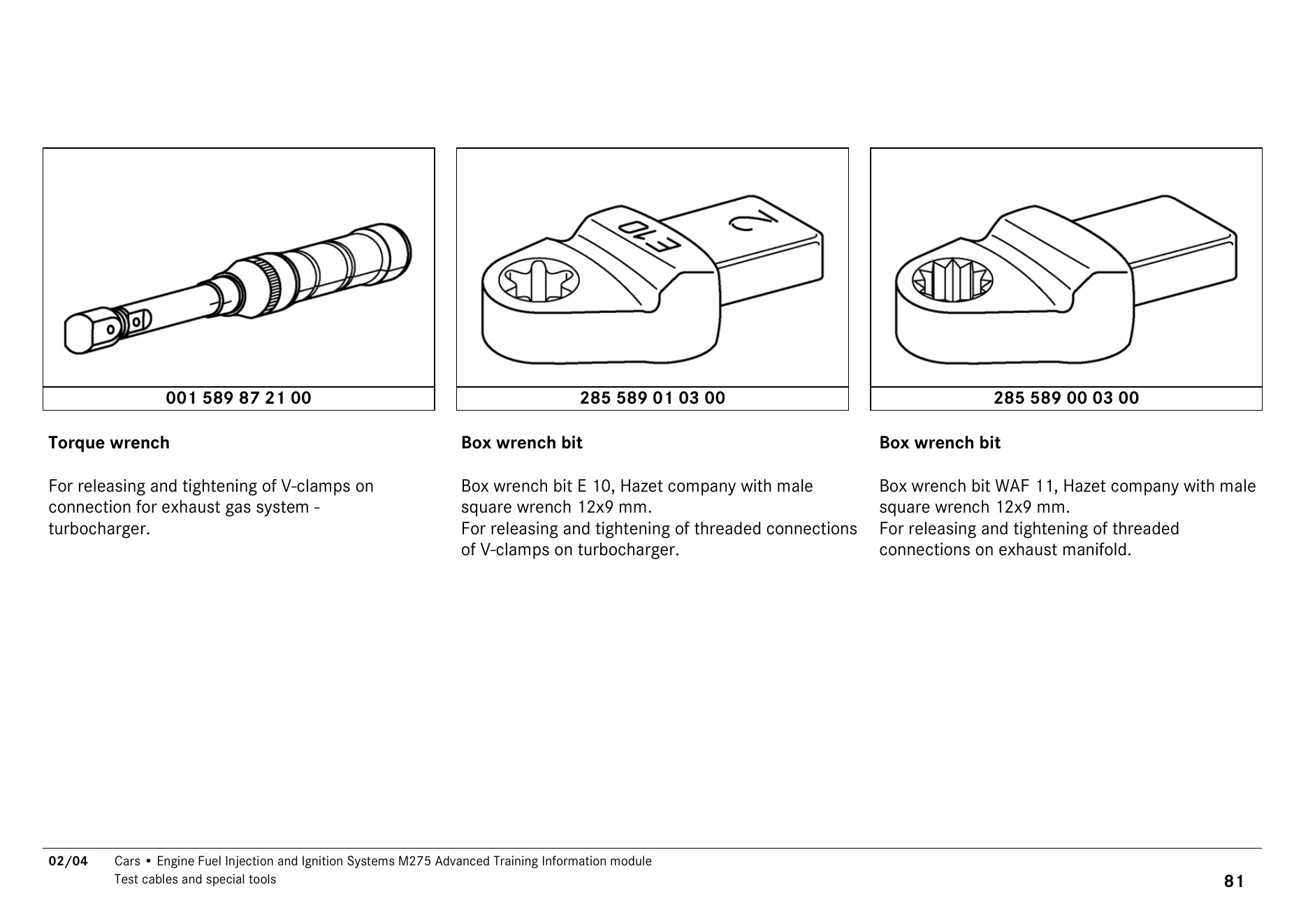

实际值、波形与综合诊断（第85页）
实际值、波形与综合诊断（第87页）

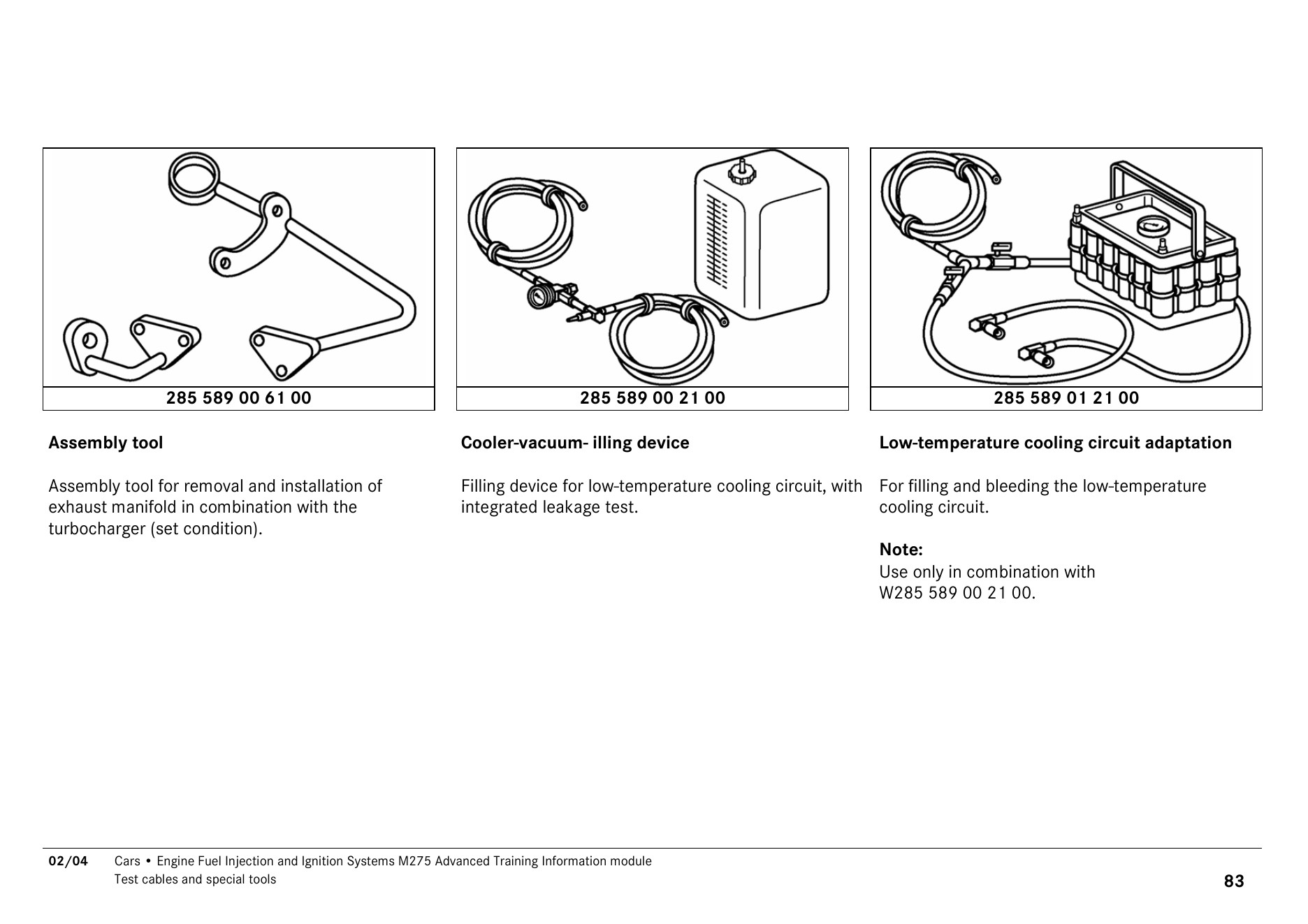

实际值、波形与综合诊断（第89页）
实际值、波形与综合诊断（第91页）

维修诊断使用要点

  • 先核对VIN、发动机代码、生产日期和车辆装备。
  • 保存故障码、冻结帧及关键实际值，再清码或拆装。
  • 比较目标值与实际值，并结合波形、压力和机械测量验证。
  • 高温、高压燃油和旋转部件作业必须遵守厂家安全流程。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
