奔驰E300环境氛围灯LIN网络：七条支路、成员位置与Xentry诊断顺序

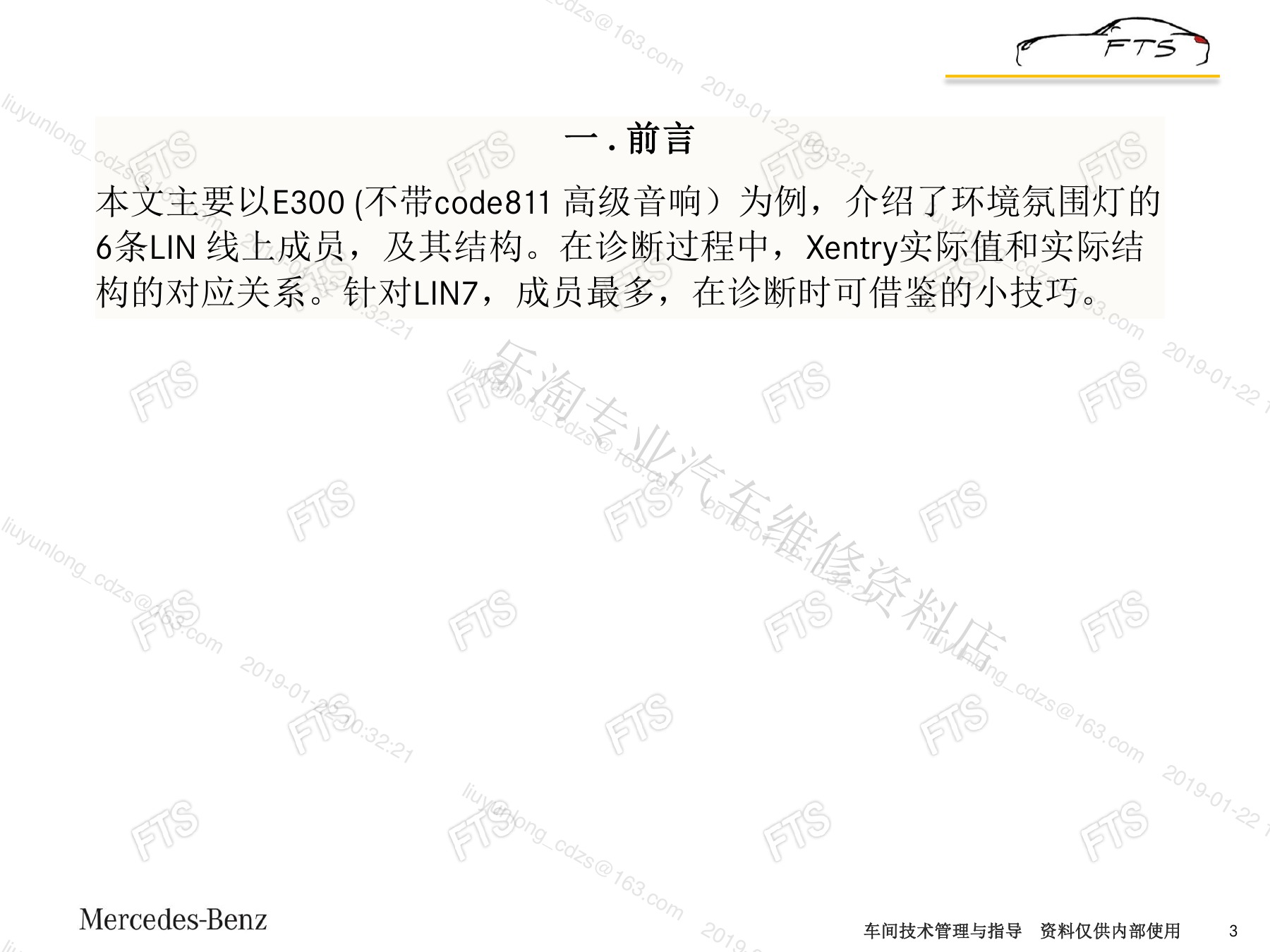

原资料以不带代码811高级音响的E300为例，说明环境氛围灯控制单元N162下七条LIN支路、成员位置和Xentry实际值的对应关系。车型、配置和电路图版本会改变支路成员，诊断前必须先确认车辆配置。

一、E300环境氛围灯七条LIN支路概览

资料将氛围灯分配到N162的LIN1至LIN7。诊断价值不只在于知道有几条总线，更在于把Xentry显示的成员顺序与车辆实际位置对应起来，从而缩小短路、断路或单个灯模块失效的范围。

二、LIN1至LIN4的成员和位置关系

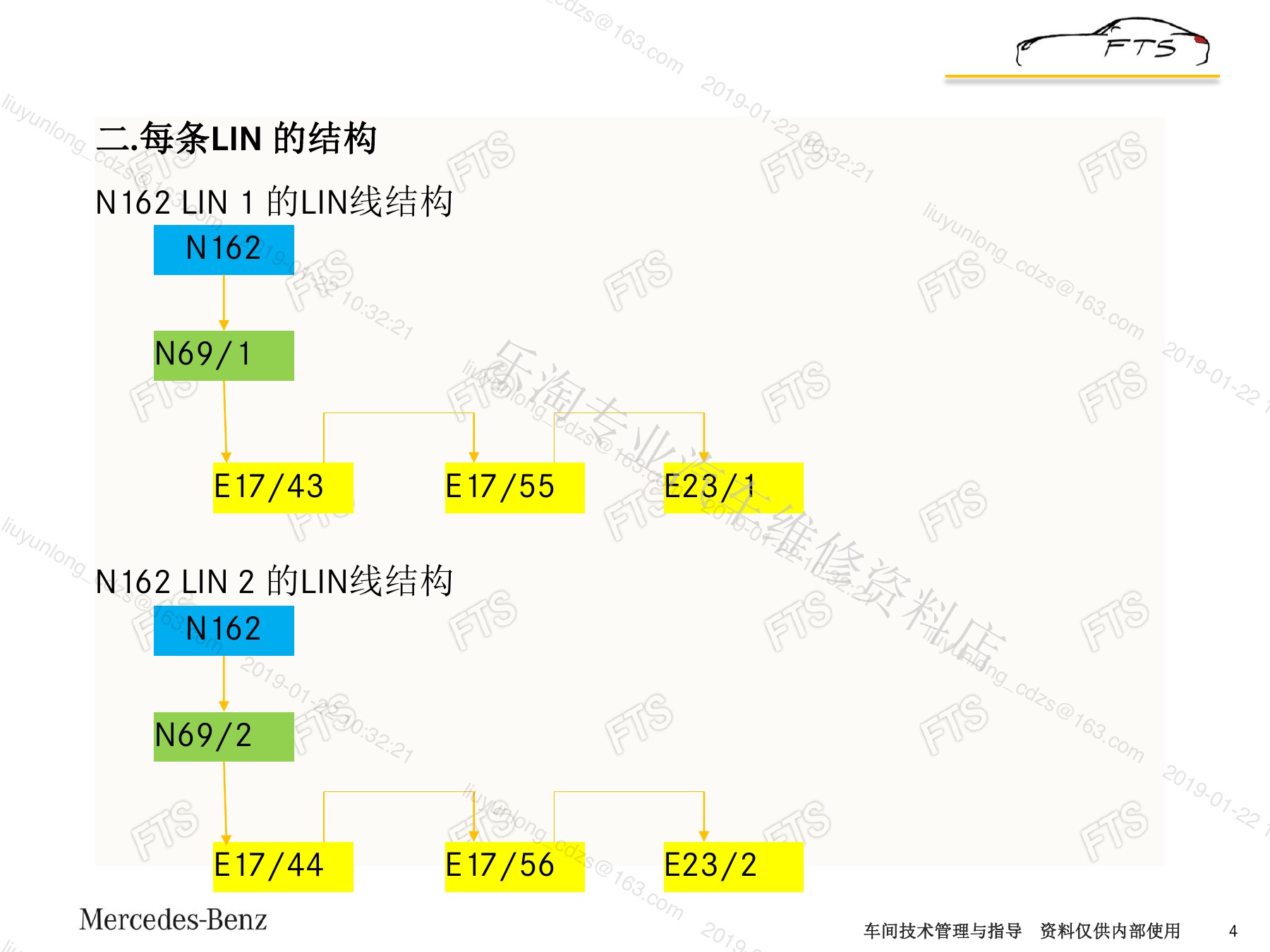

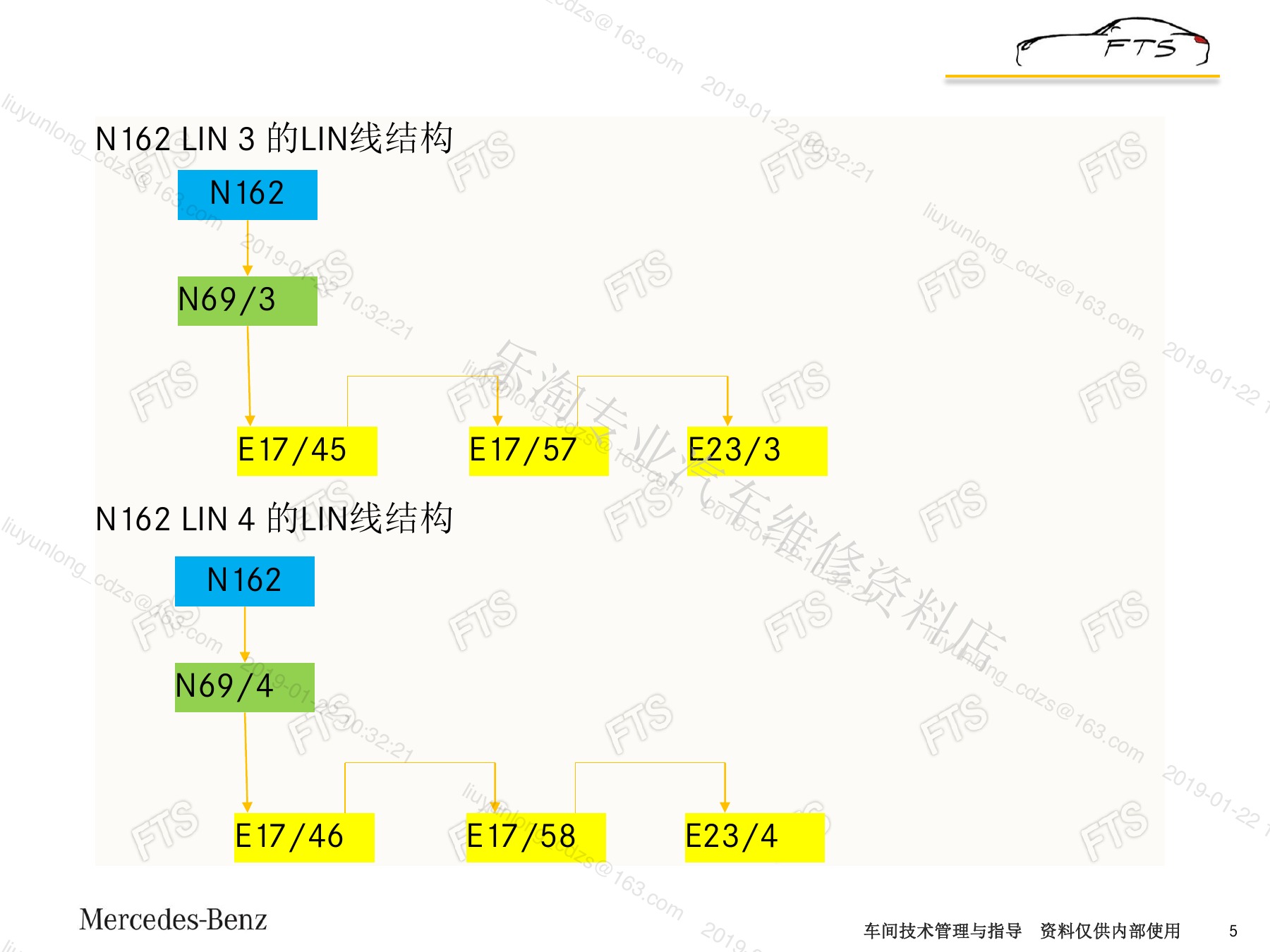

示意图分别列出LIN1、LIN2、LIN3和LIN4上的灯模块代号。检查时依次核对供电、接地、LIN输入输出和连接器，利用相邻成员工作状态判断故障位于支路起点、中间节点还是末端。

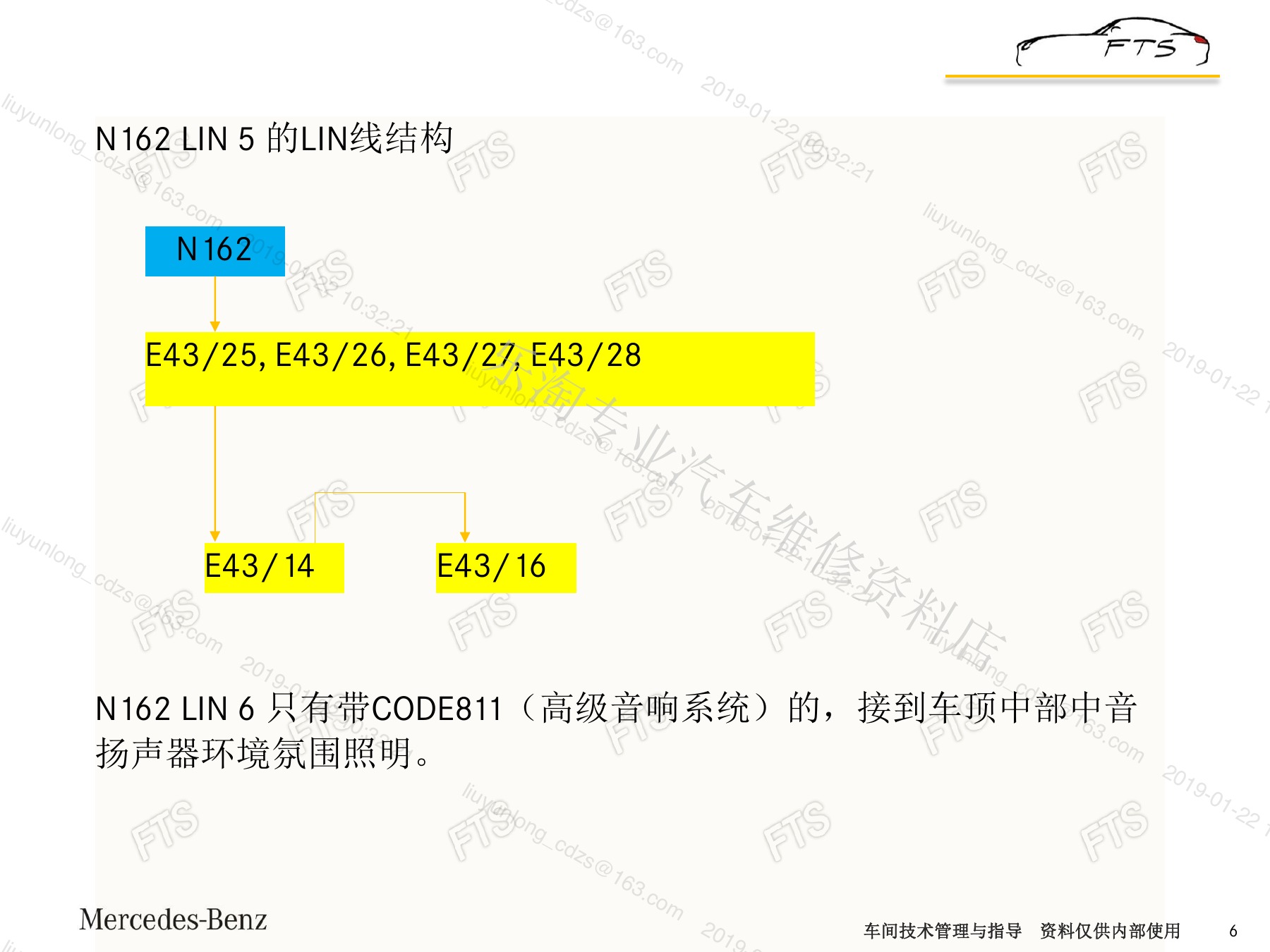

三、LIN5、LIN6与LIN7的配置差异

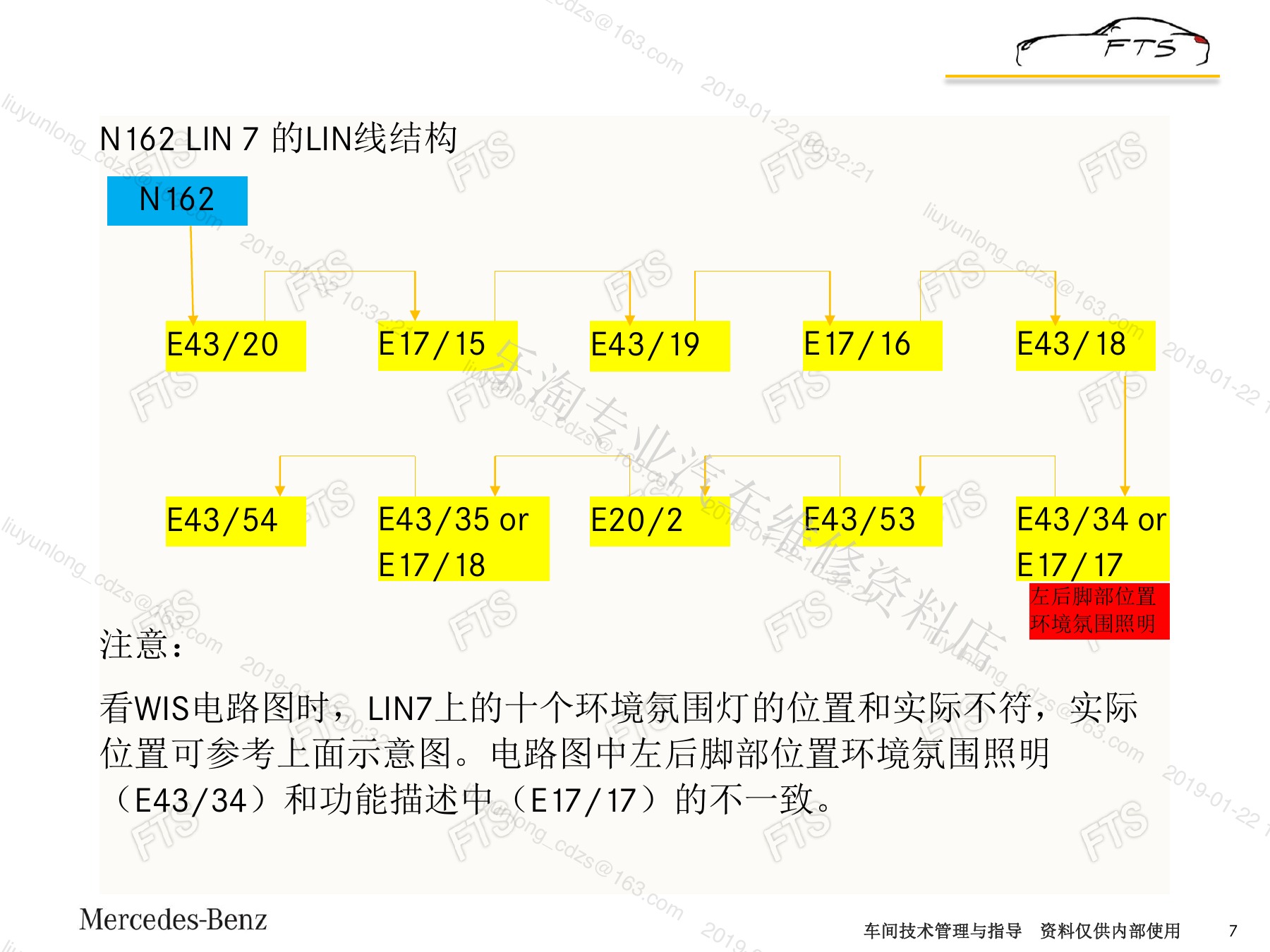

LIN5和LIN7成员较多；LIN6只在带代码811高级音响系统时连接车顶中部扬声器环境照明。原资料还提醒LIN7电路图中的部分位置和功能描述存在不一致，实际车辆应结合部件代号、安装位置和线束走向确认。

四、分段断开、跨接验证与Xentry成员顺序

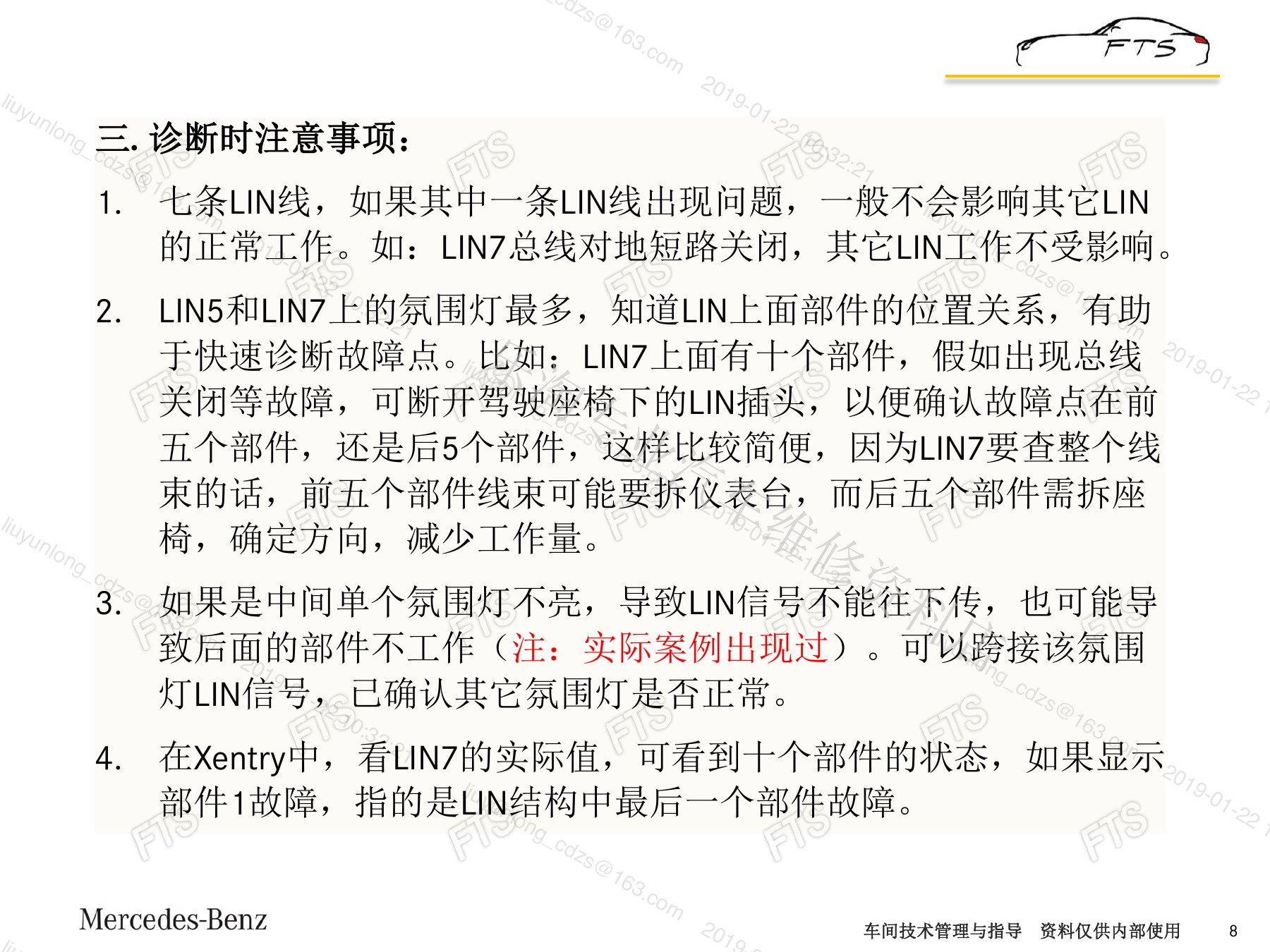

一条LIN支路故障通常不影响其他支路。LIN7可在驾驶座椅下插头处分段，先判断故障在前五个还是后五个成员；中间单个灯不工作也可能阻断后续通信。原资料指出Xentry显示“部件1故障”时对应LIN结构中的最后一个部件，诊断时要注意显示顺序。
