奥迪A4L B9 安装位置-汽车中部的控制器电路图

2024年8月2日 13:20:00肖师傅

肖师傅

管理员, Keymaster

2884
文章

1
粉丝

电路速查评论2阅读模式

摘要奥迪A4L B9 安装位置-汽车中部的控制器电路图资料。

奥迪A4L B9 安装位置-汽车中部的控制器电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

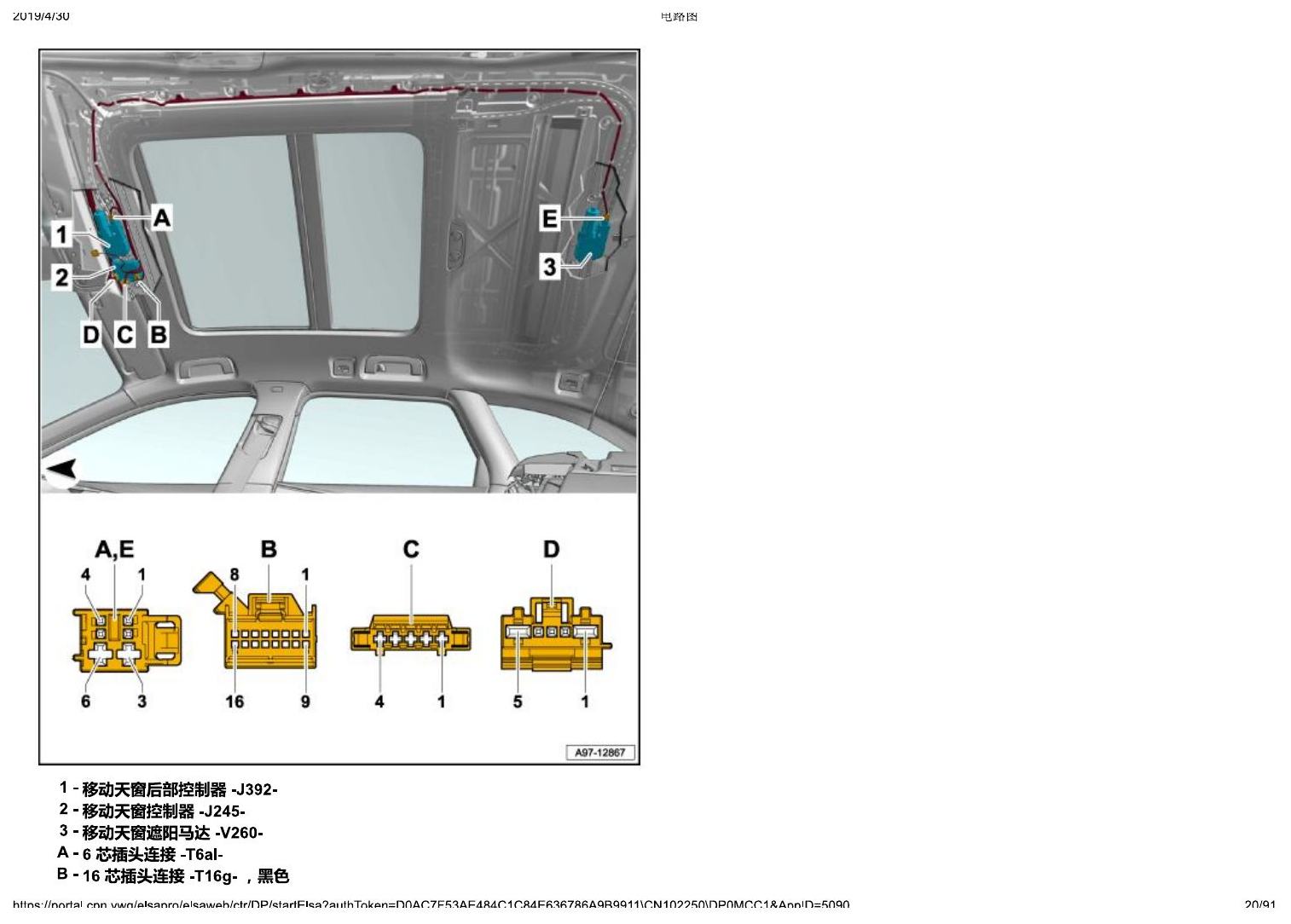

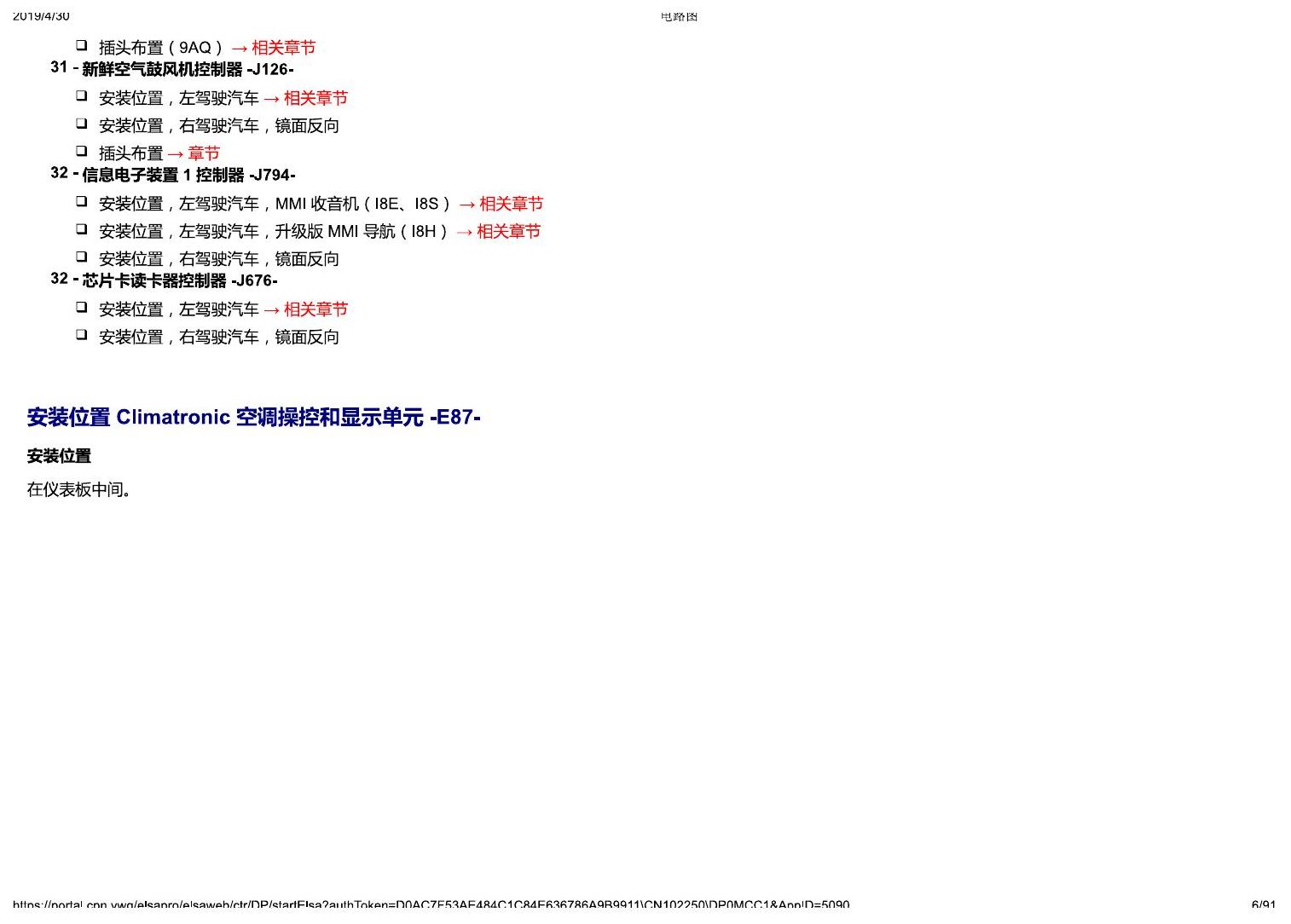

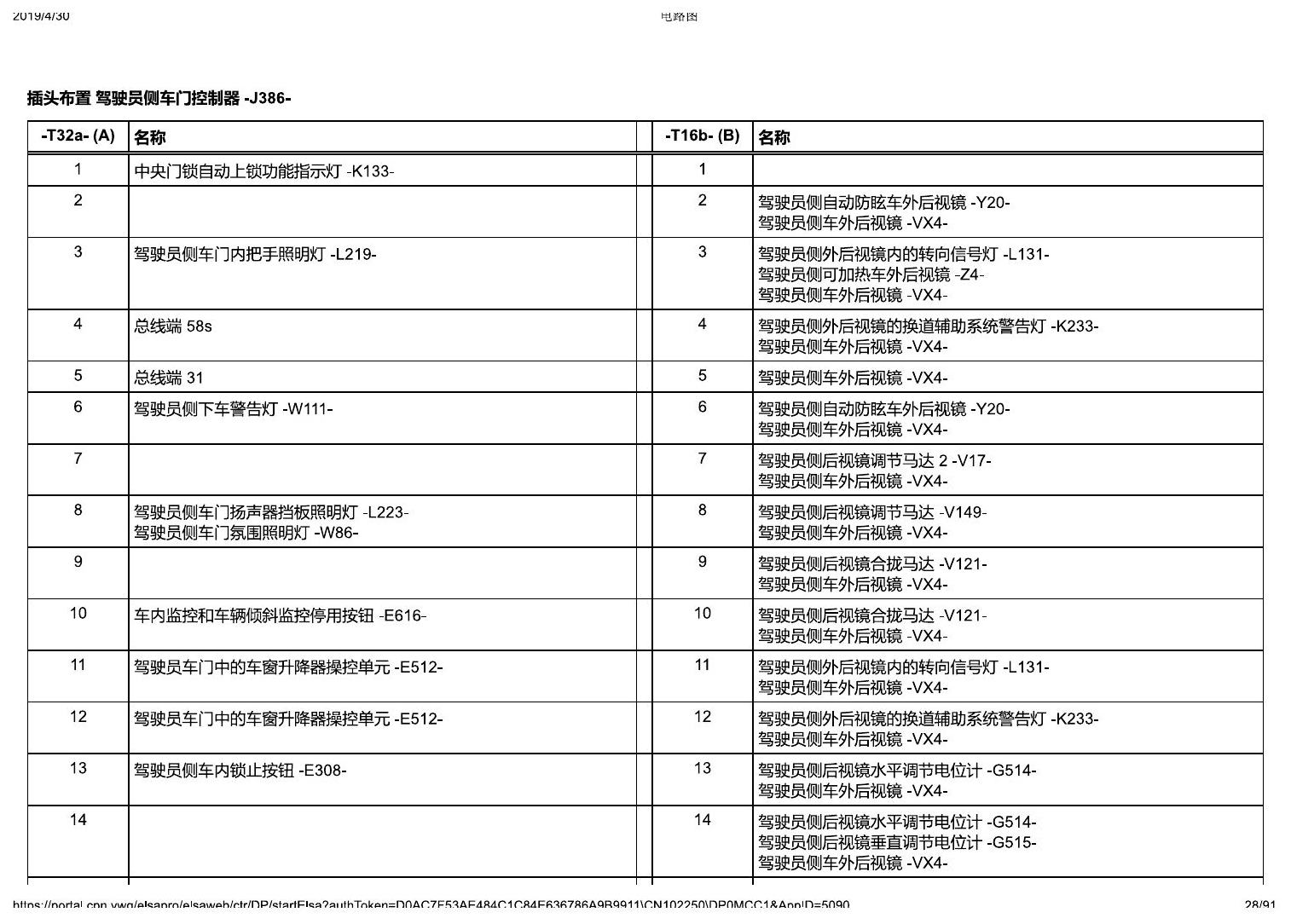

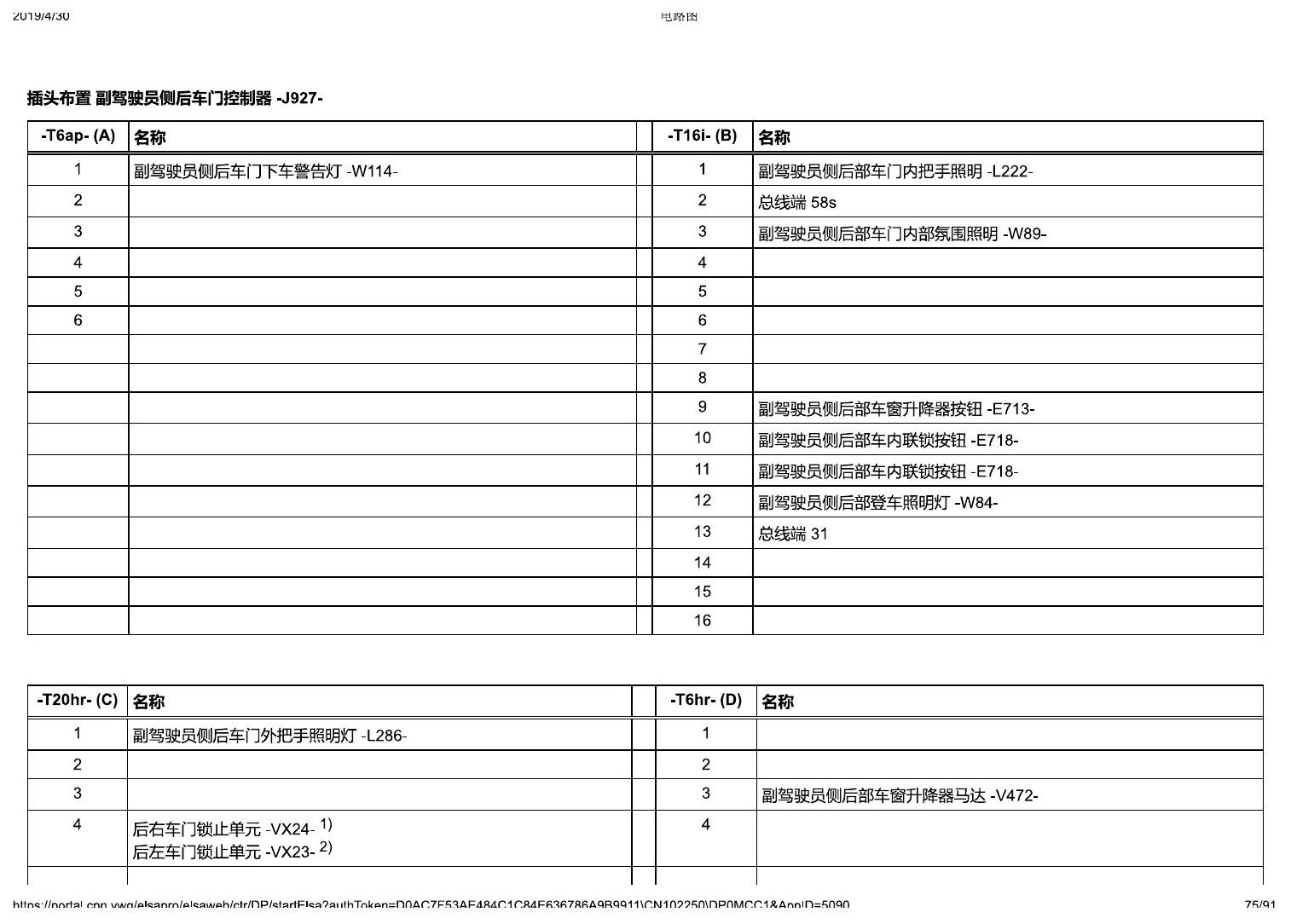

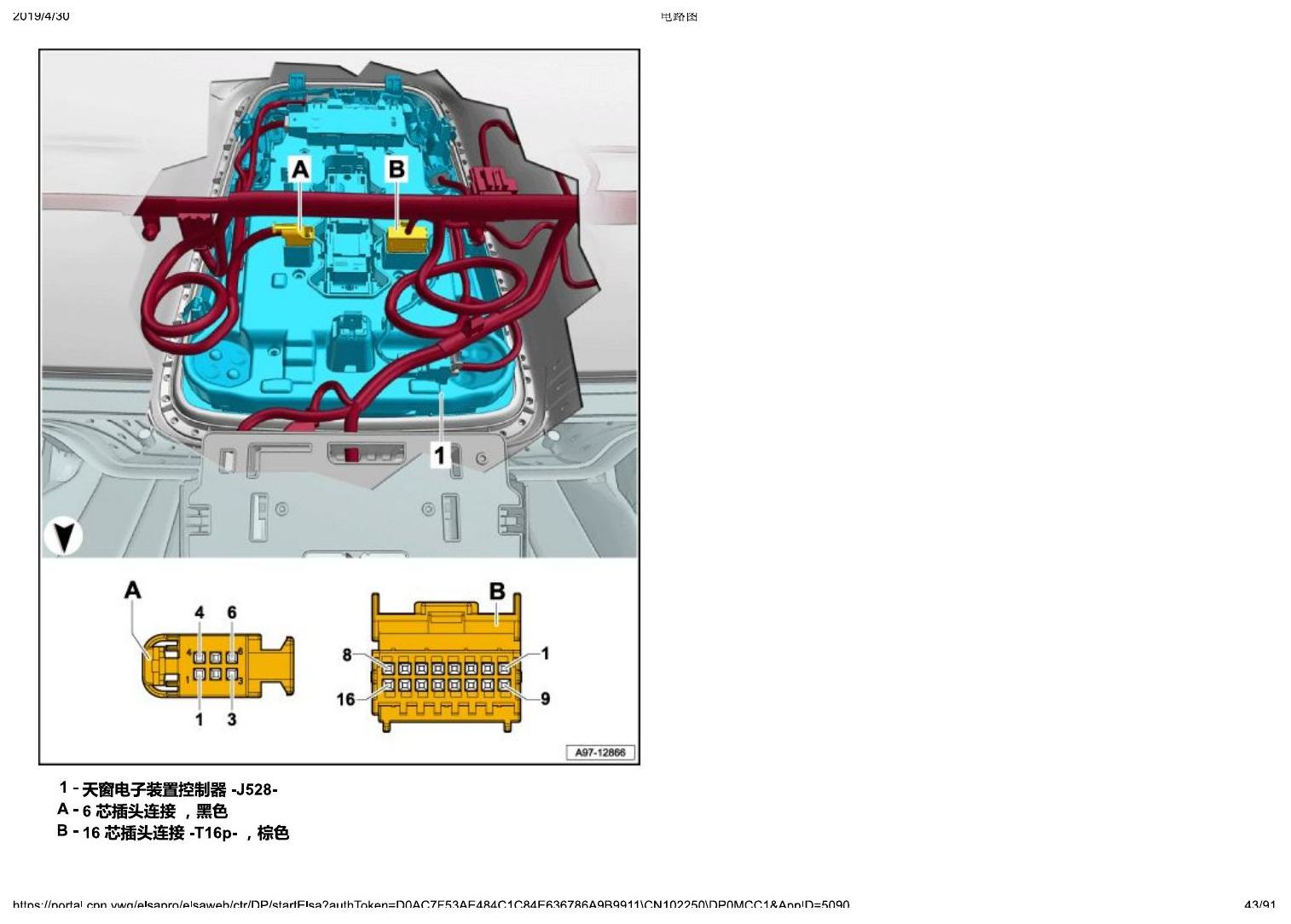

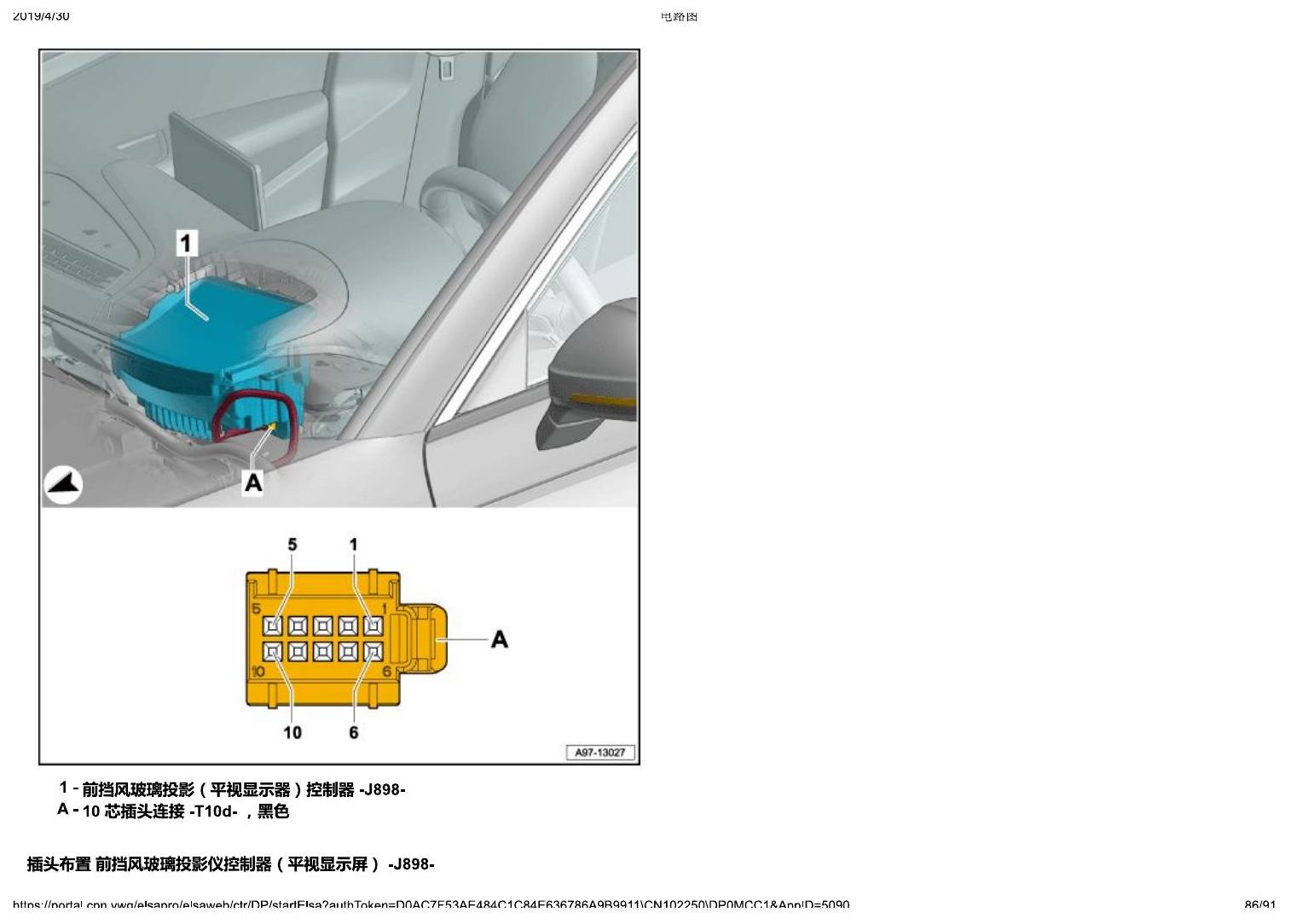

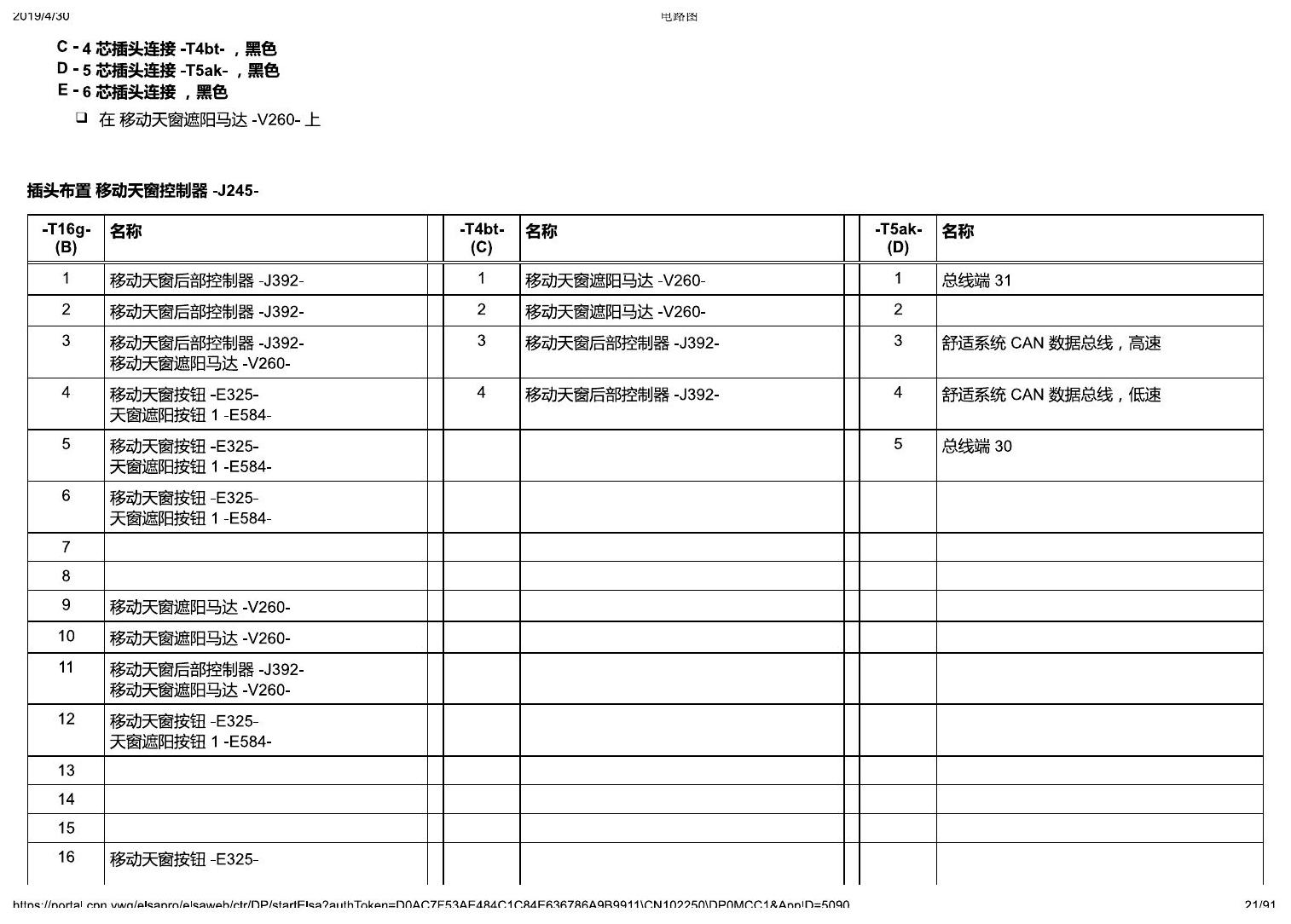

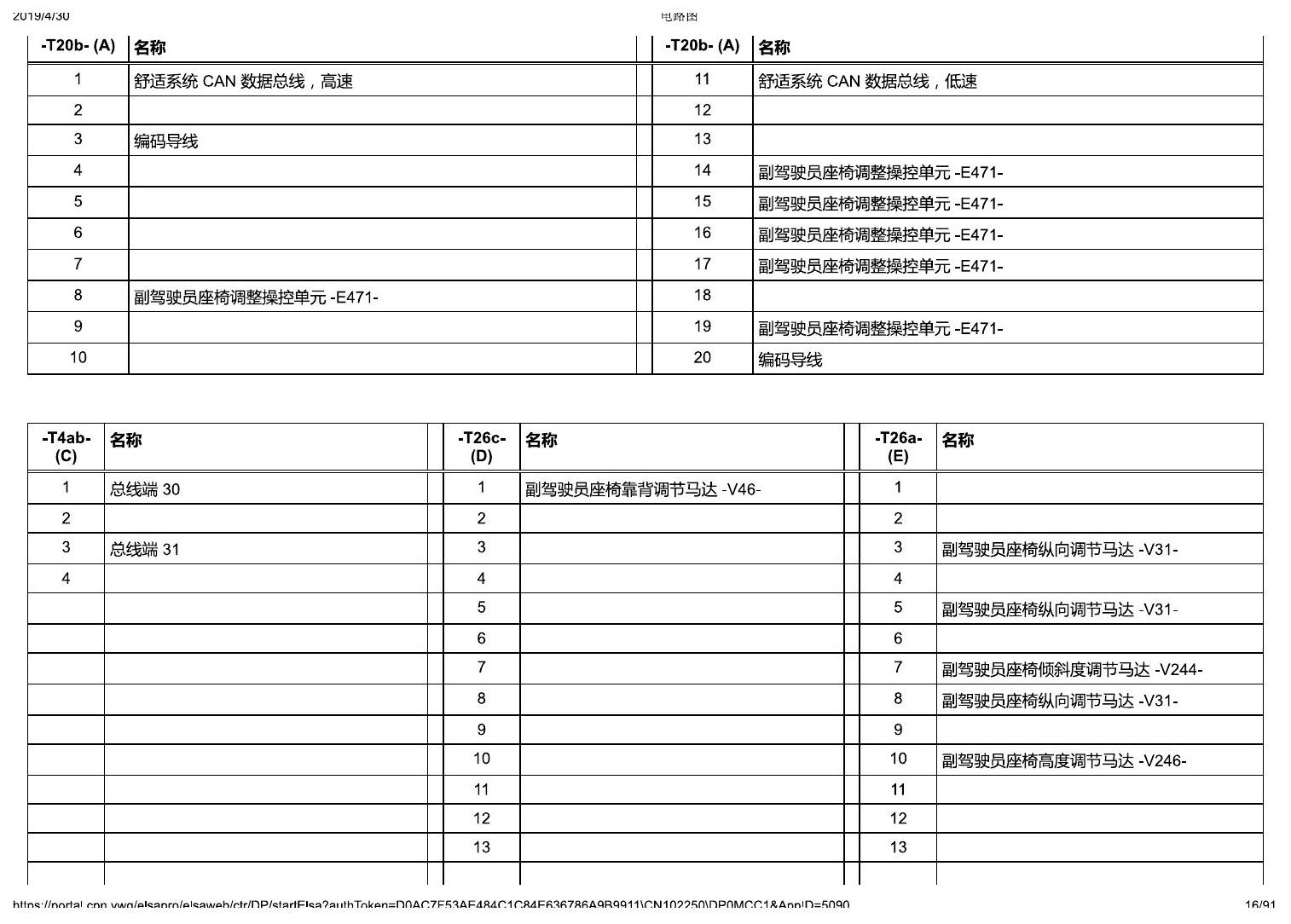

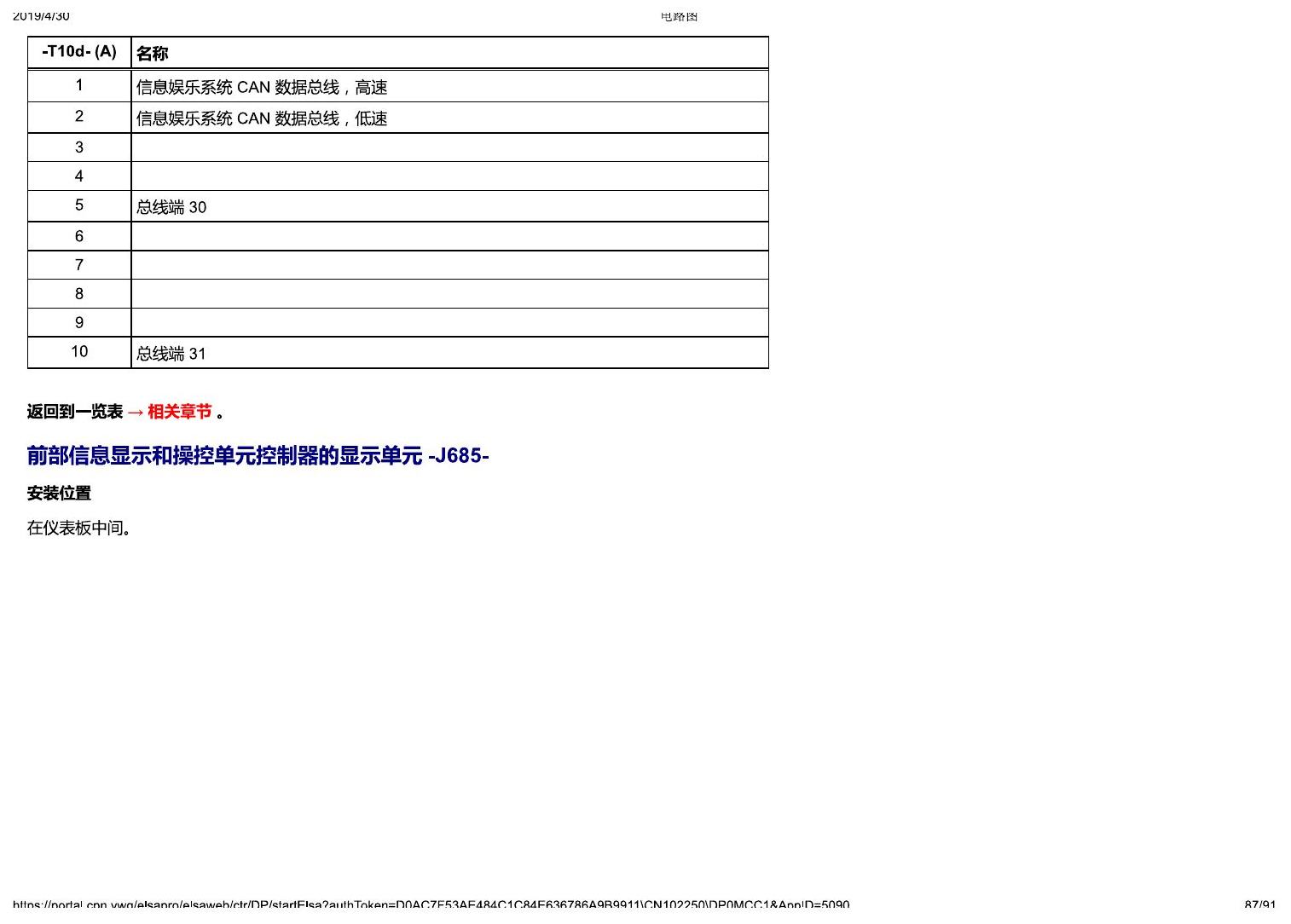

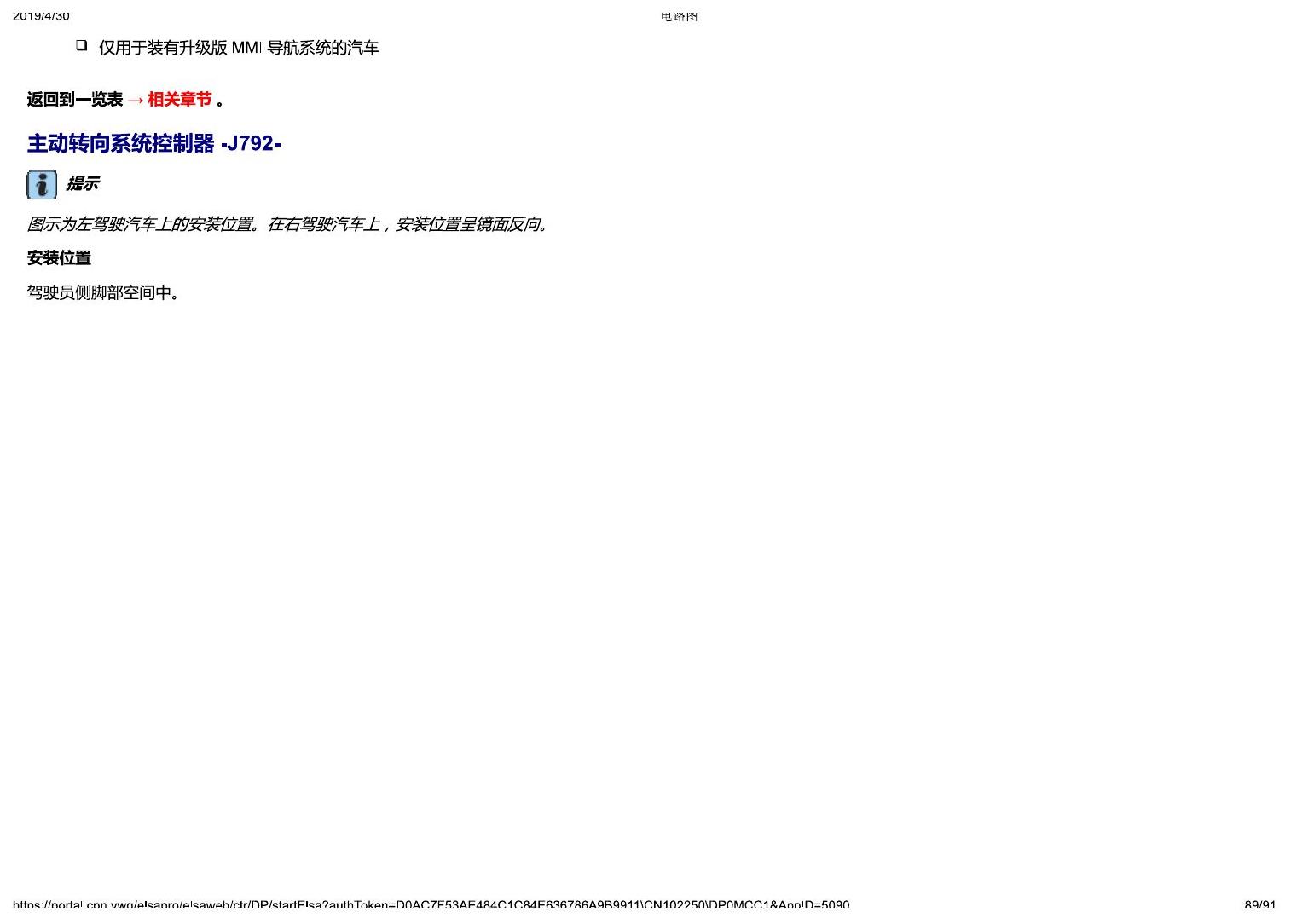

下方为原始资料图，共 91 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

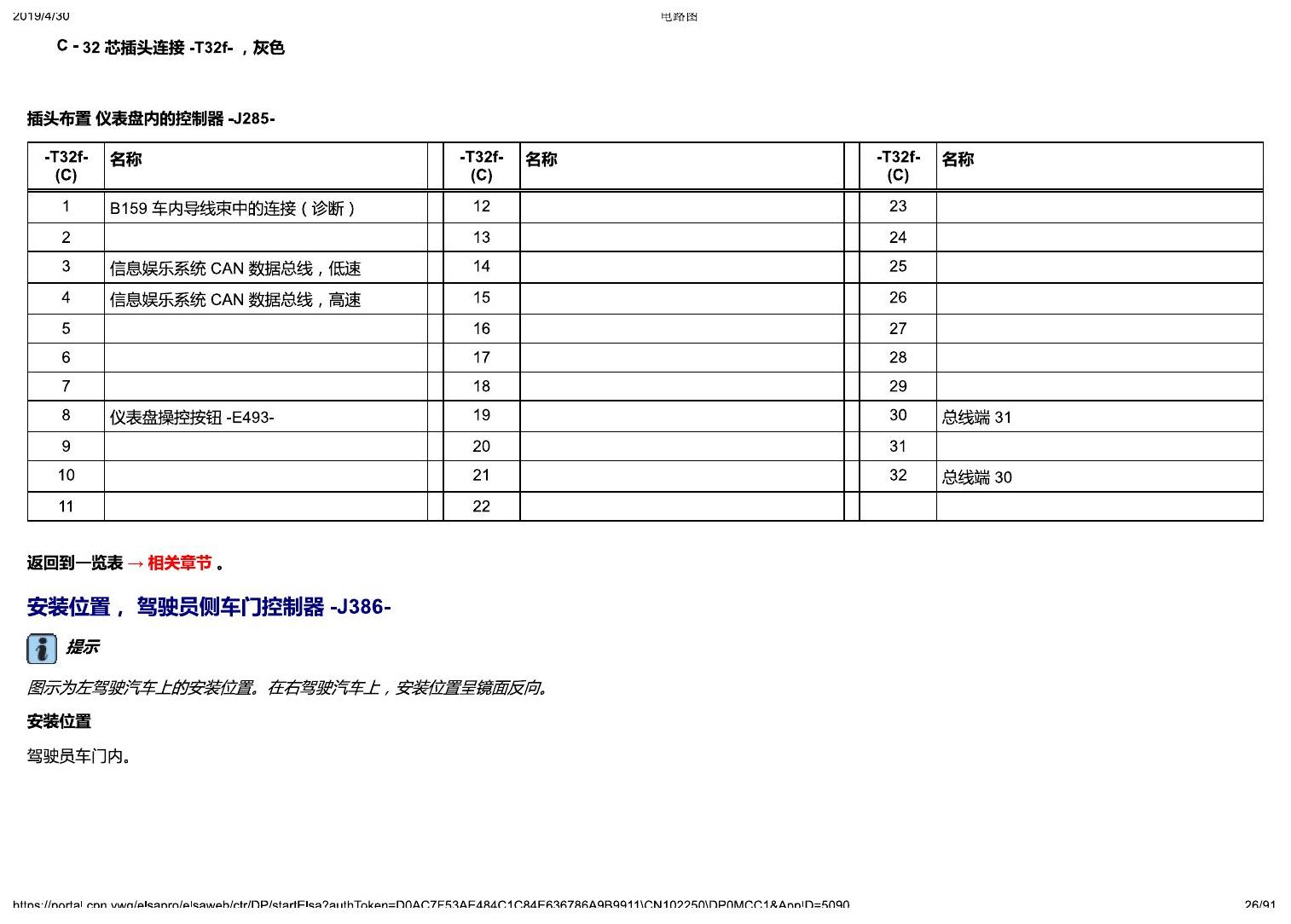

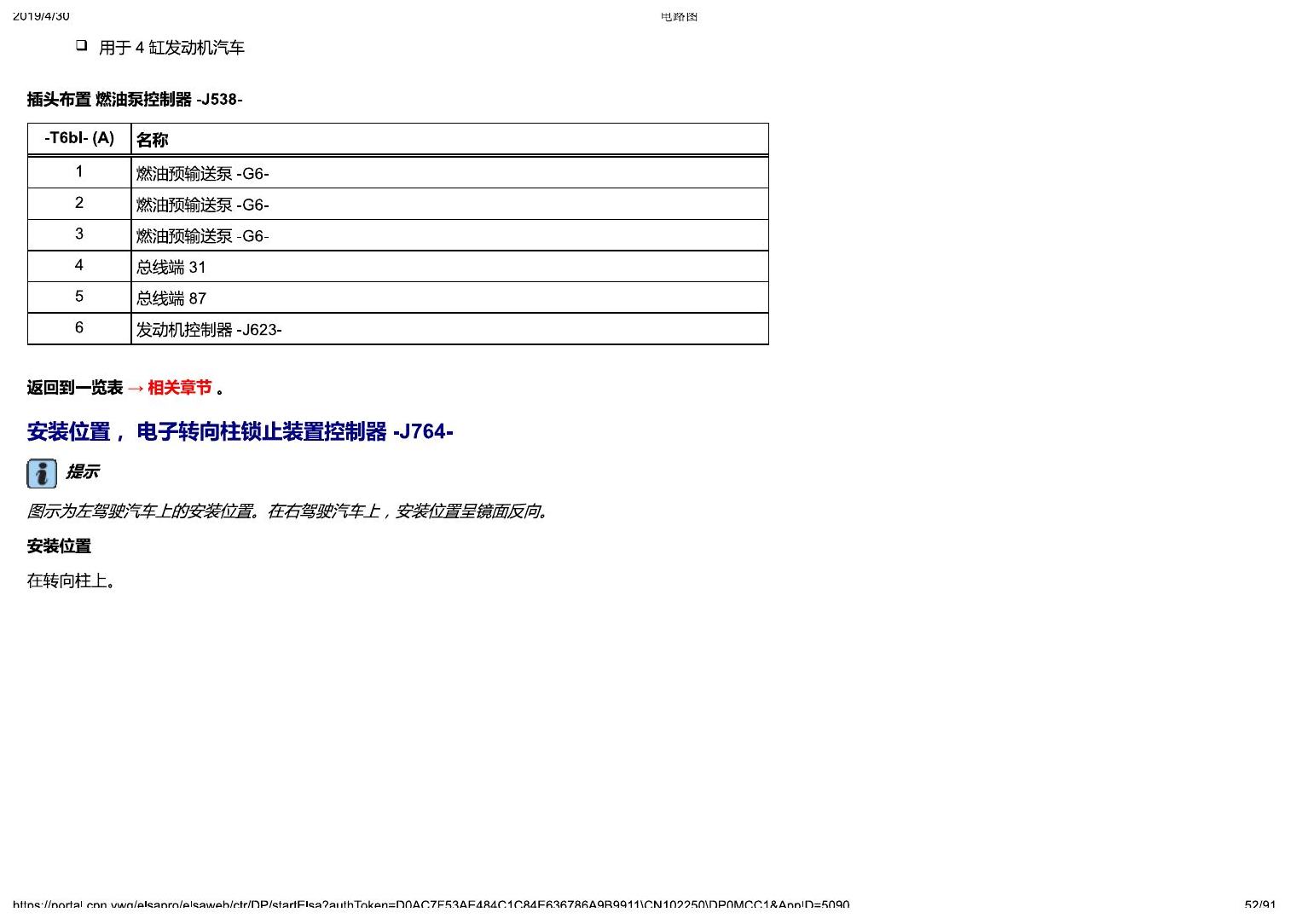

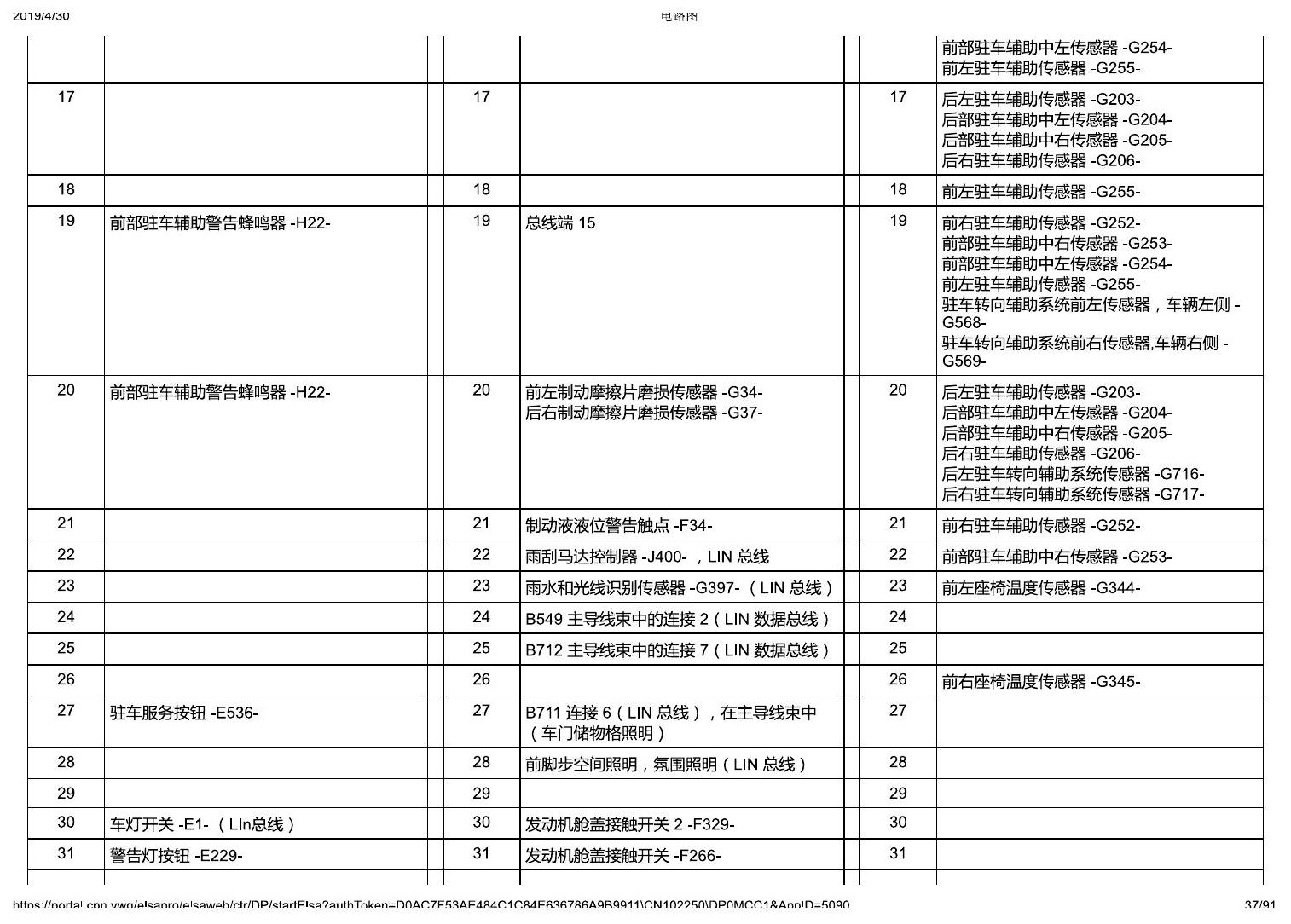

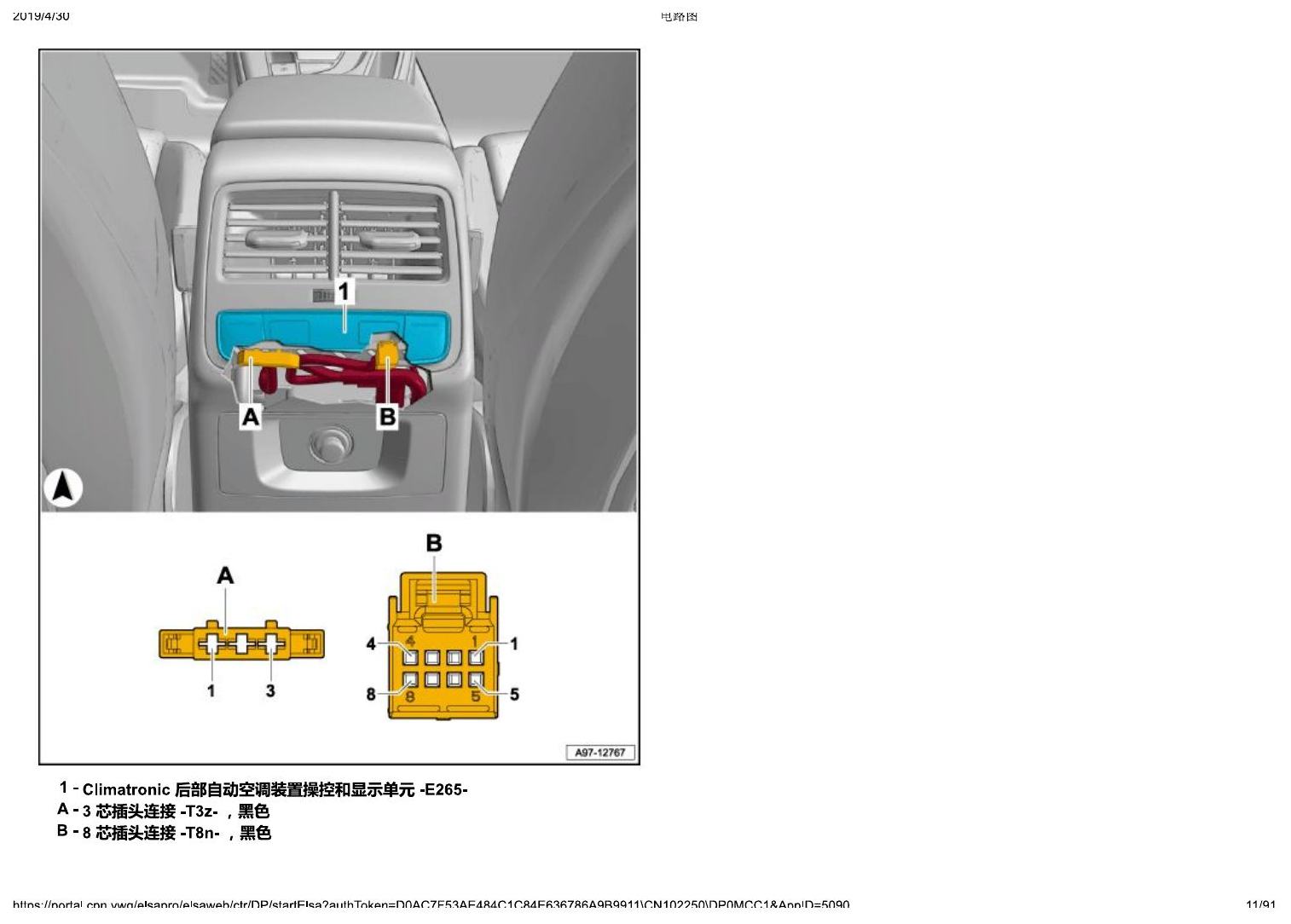

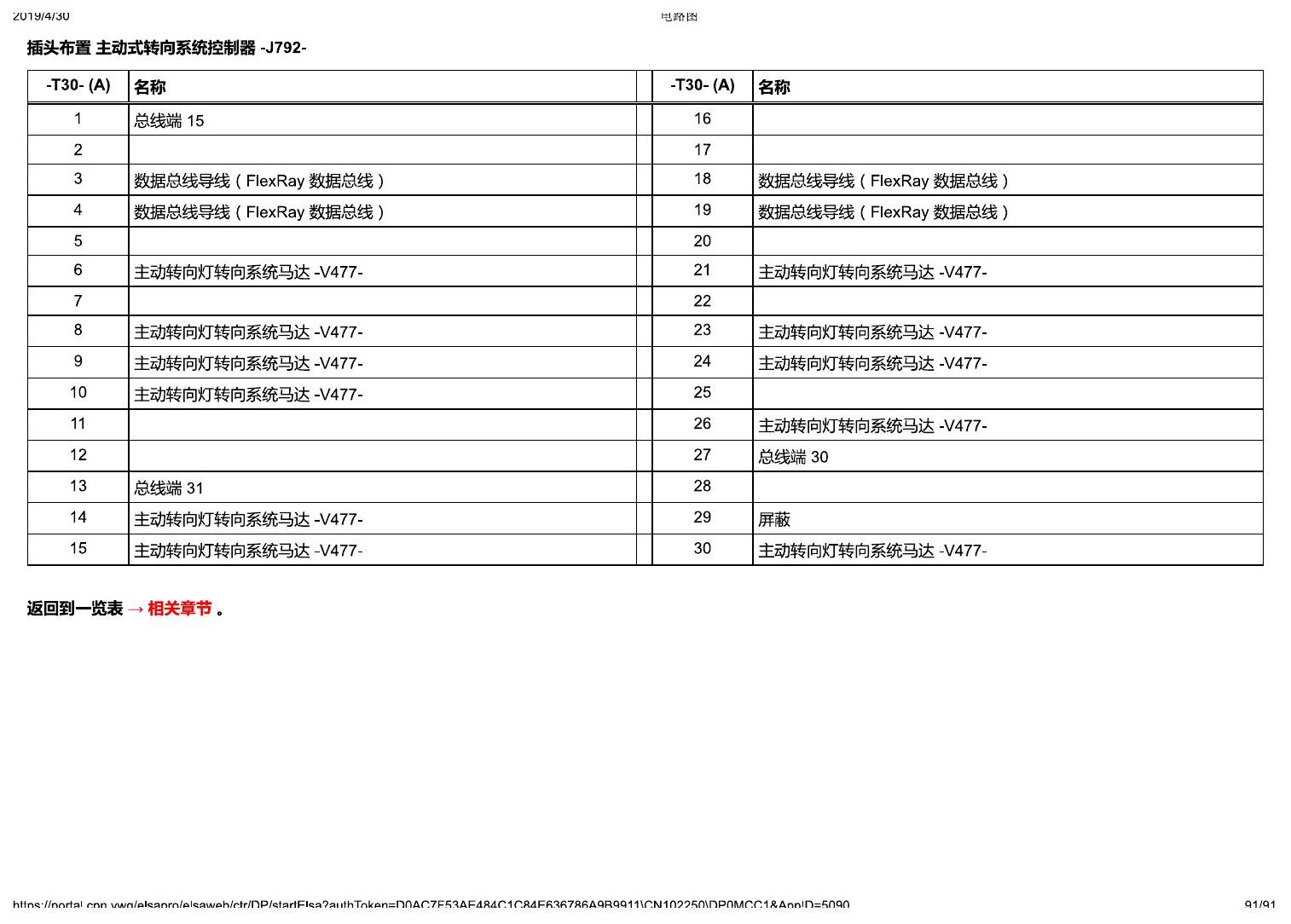

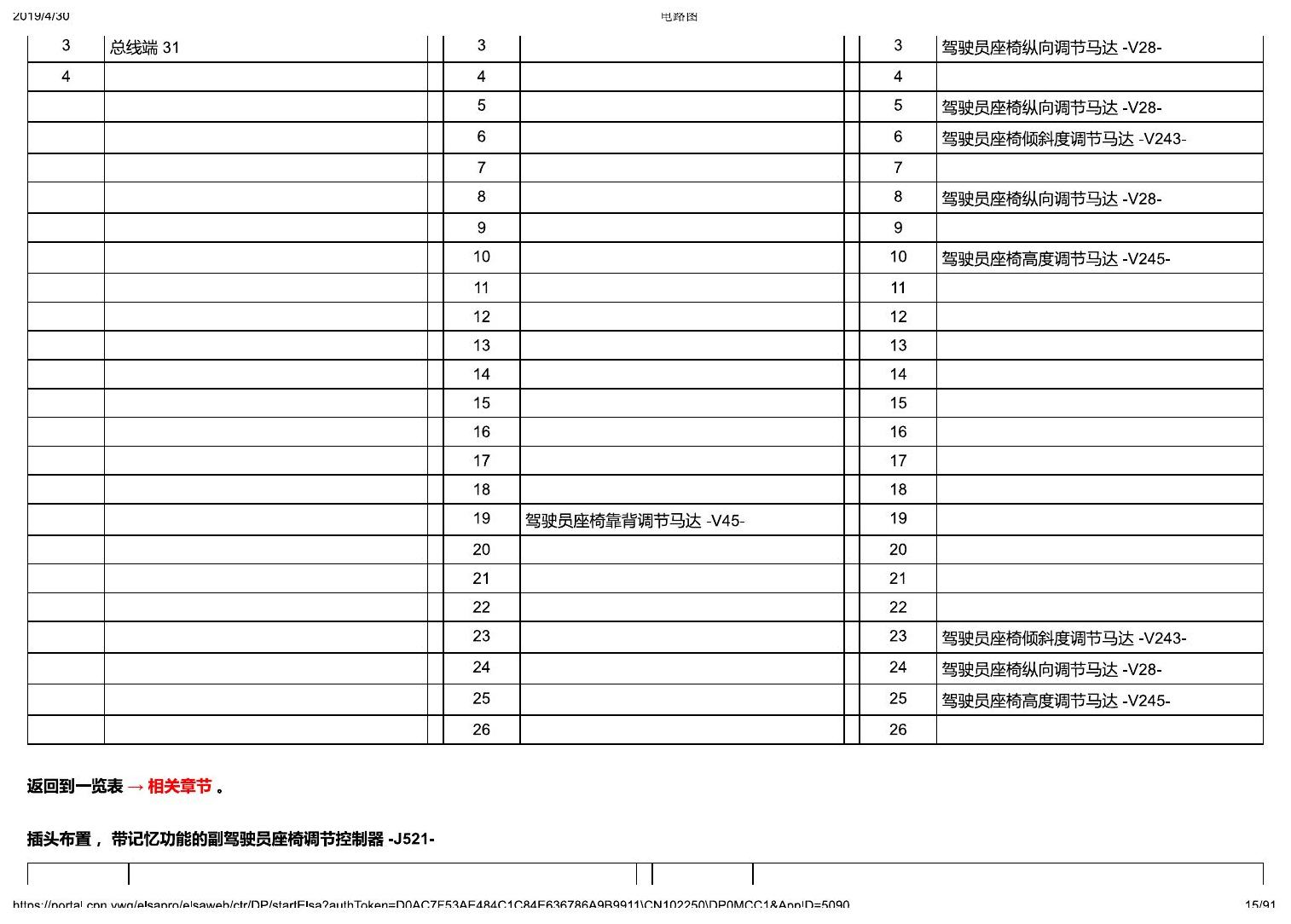

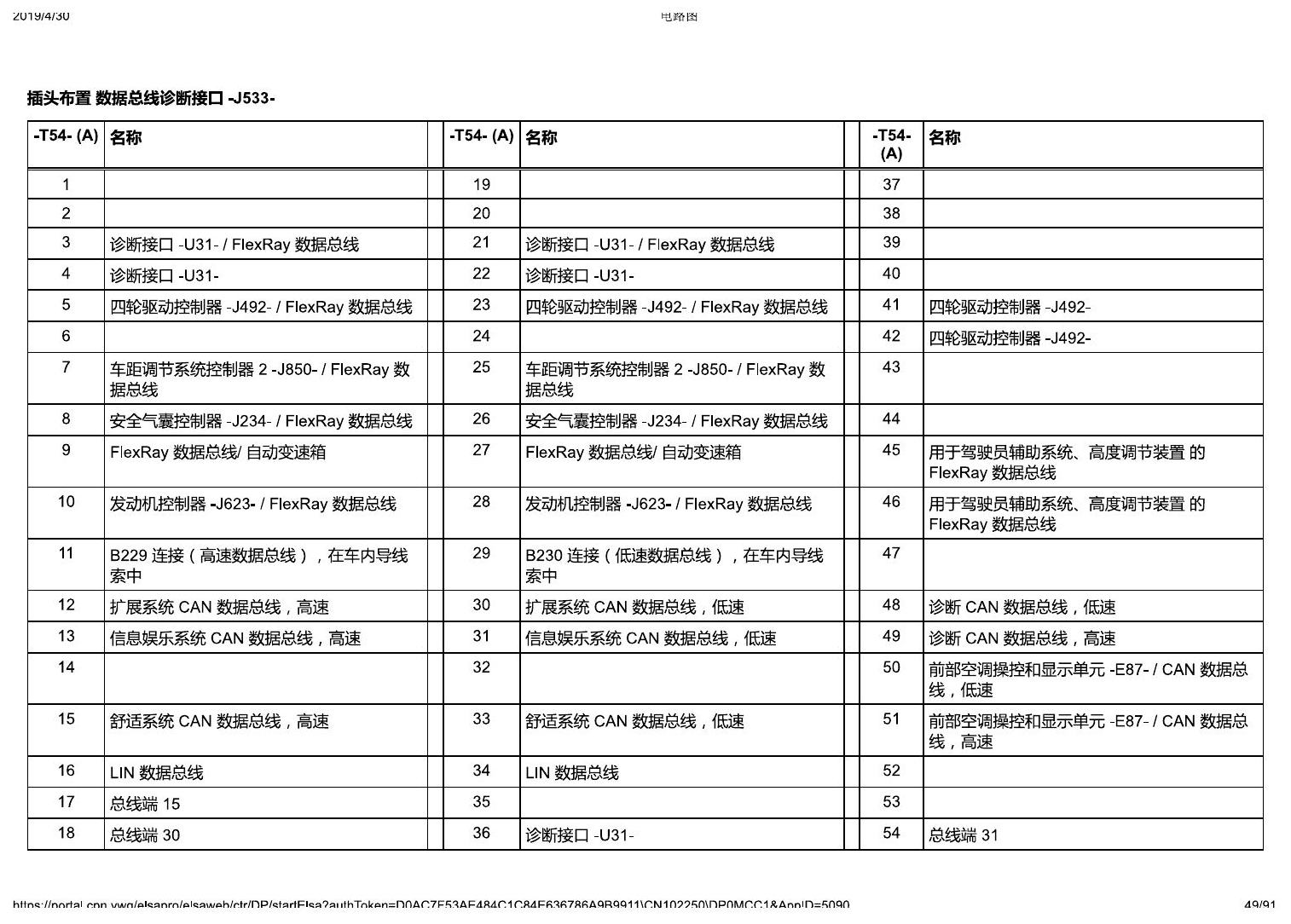

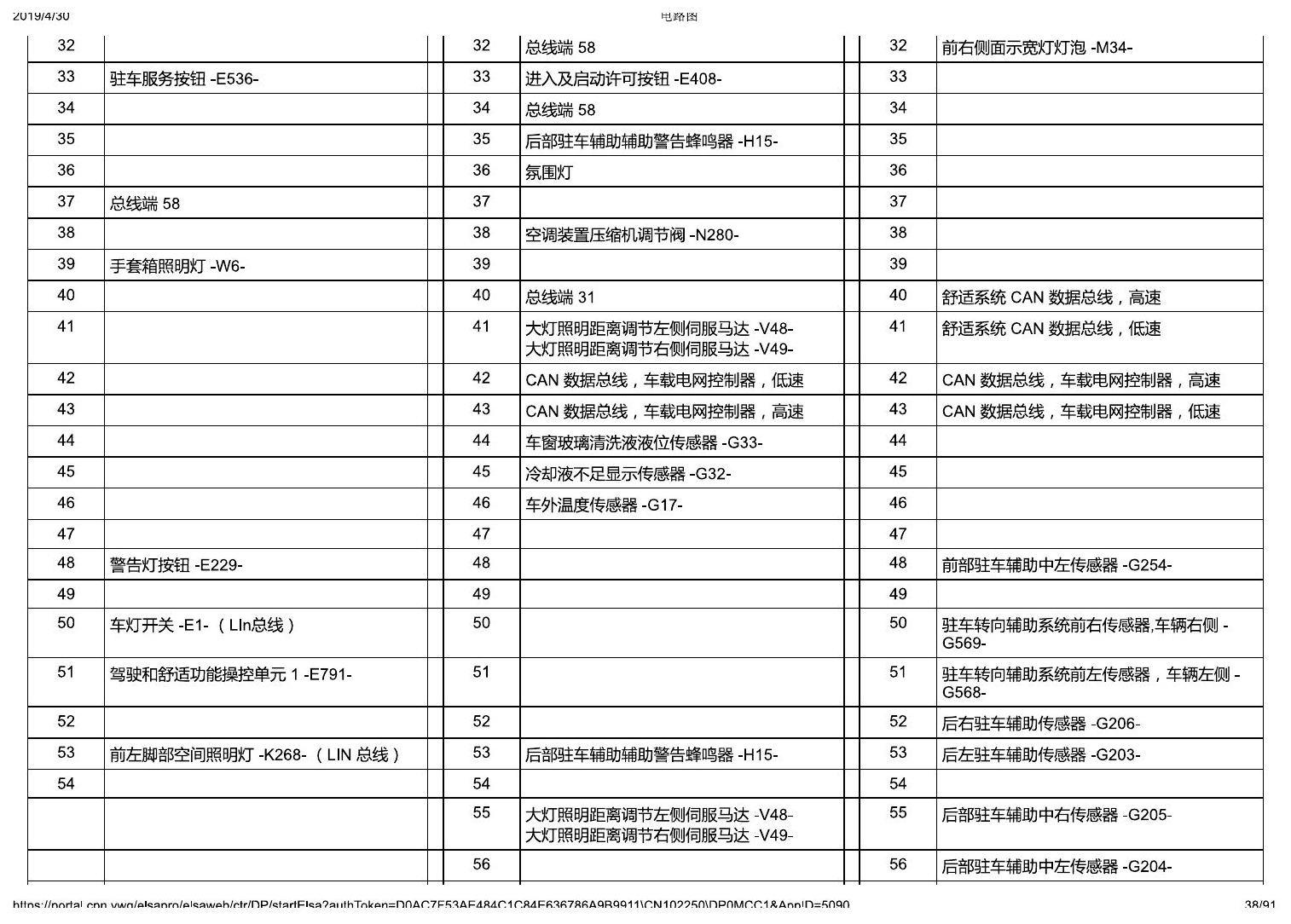

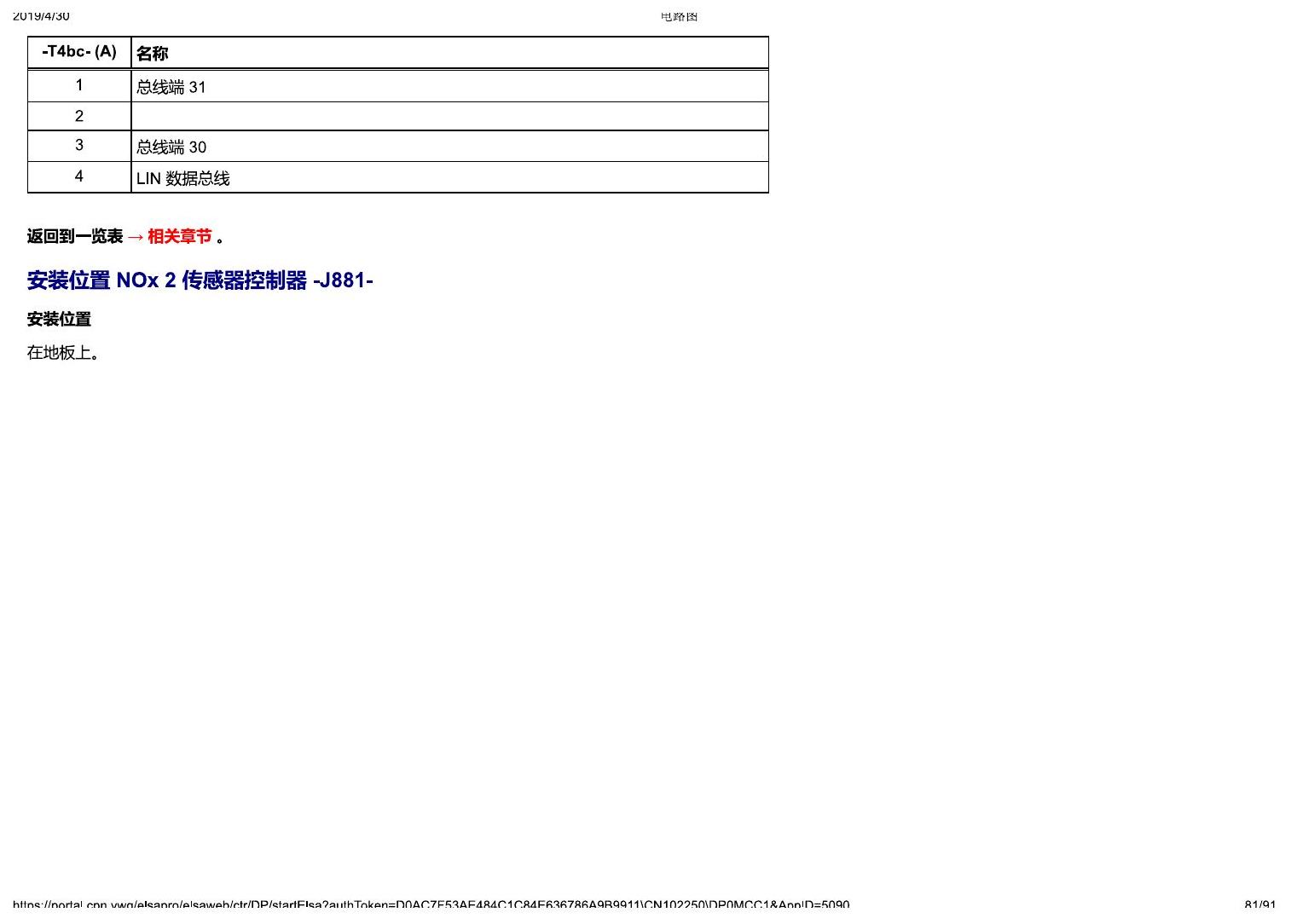

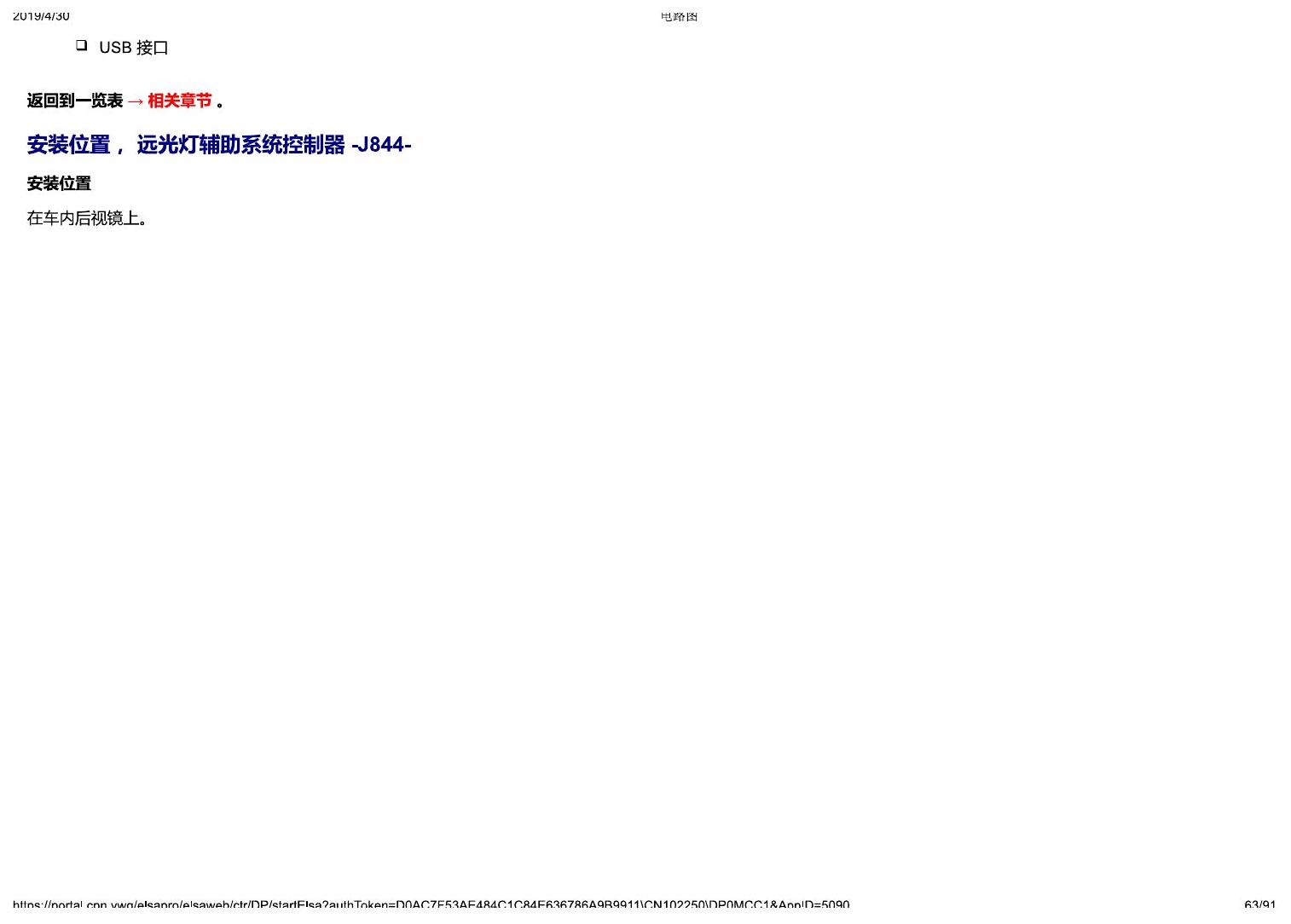

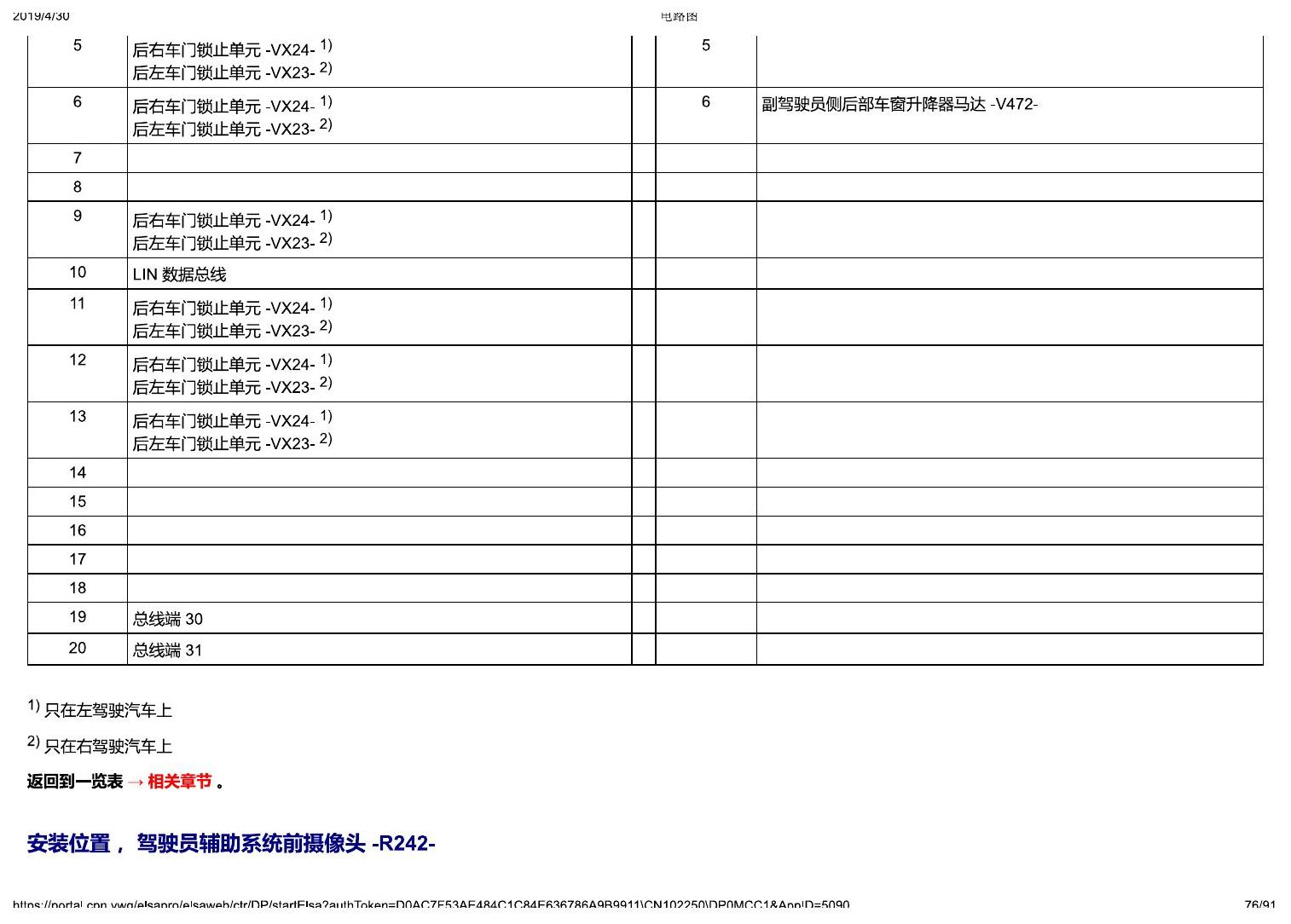

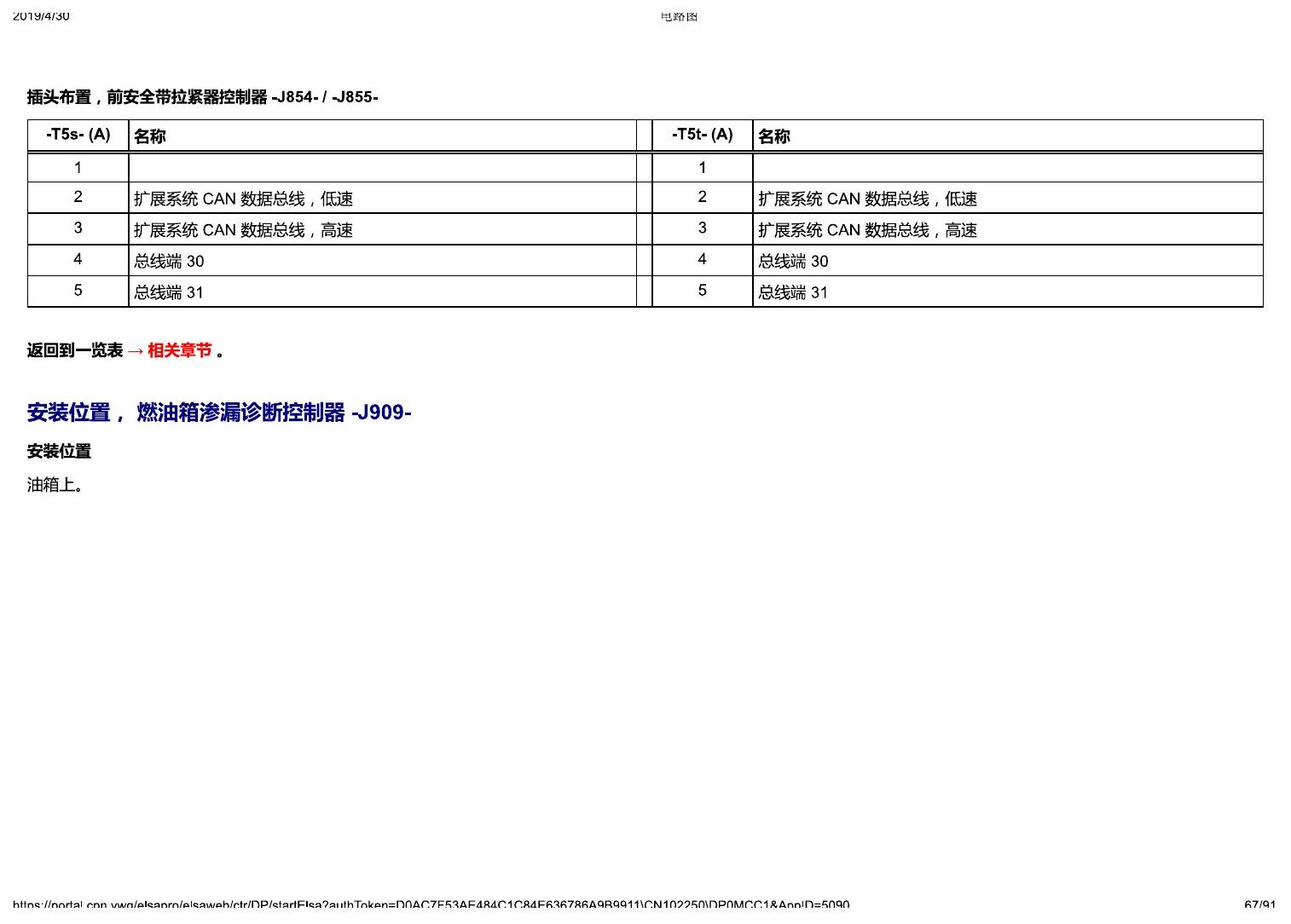

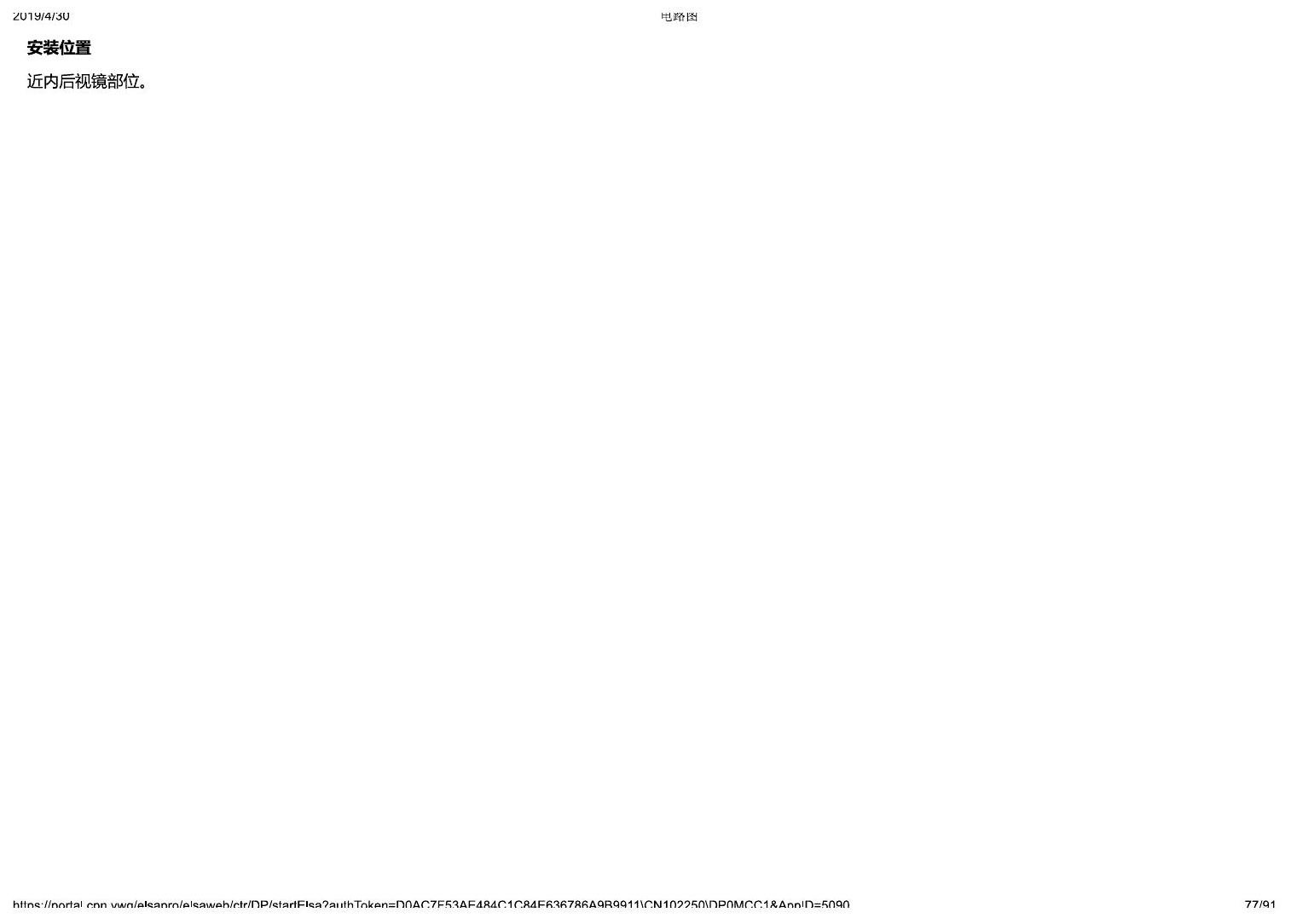

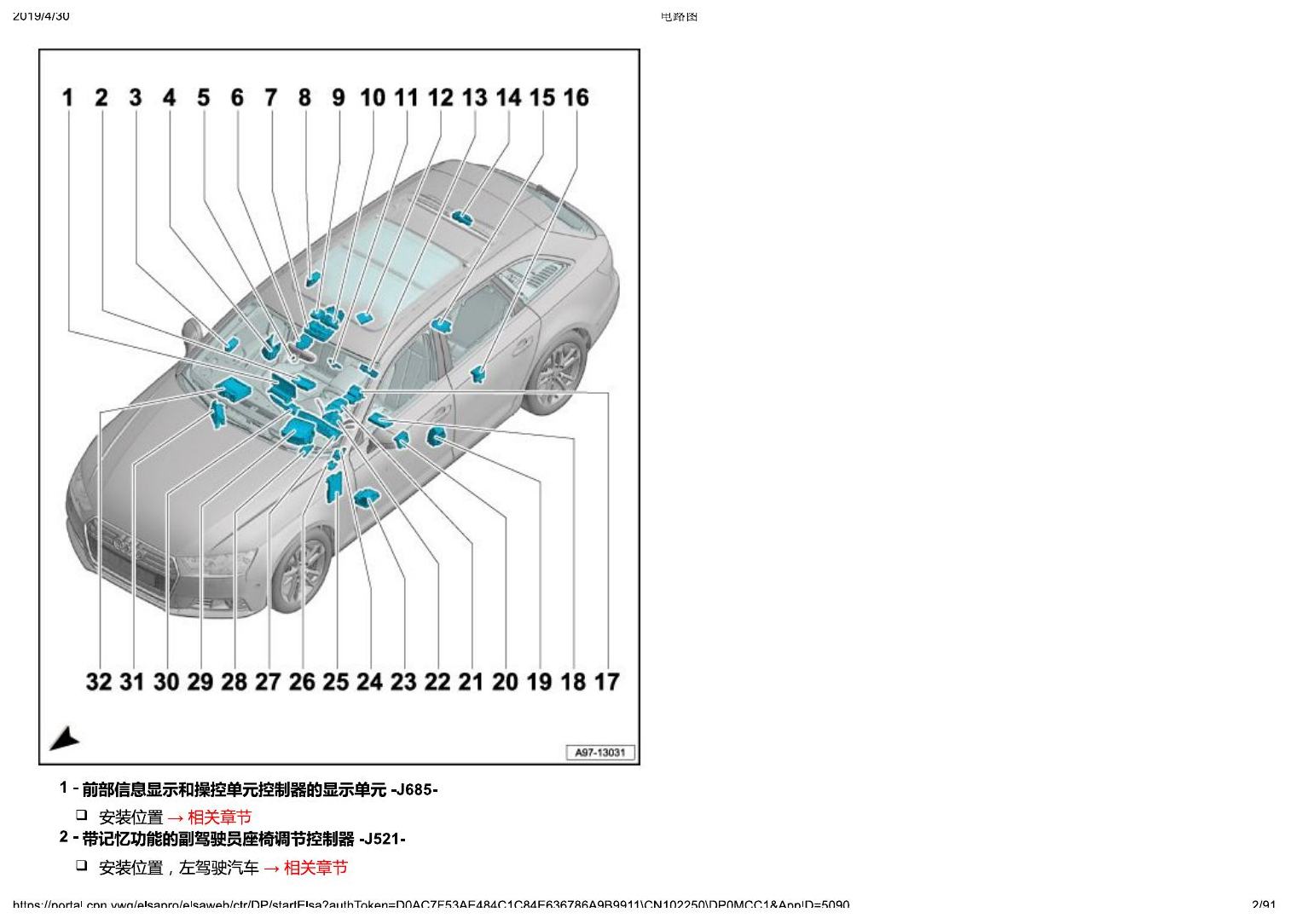

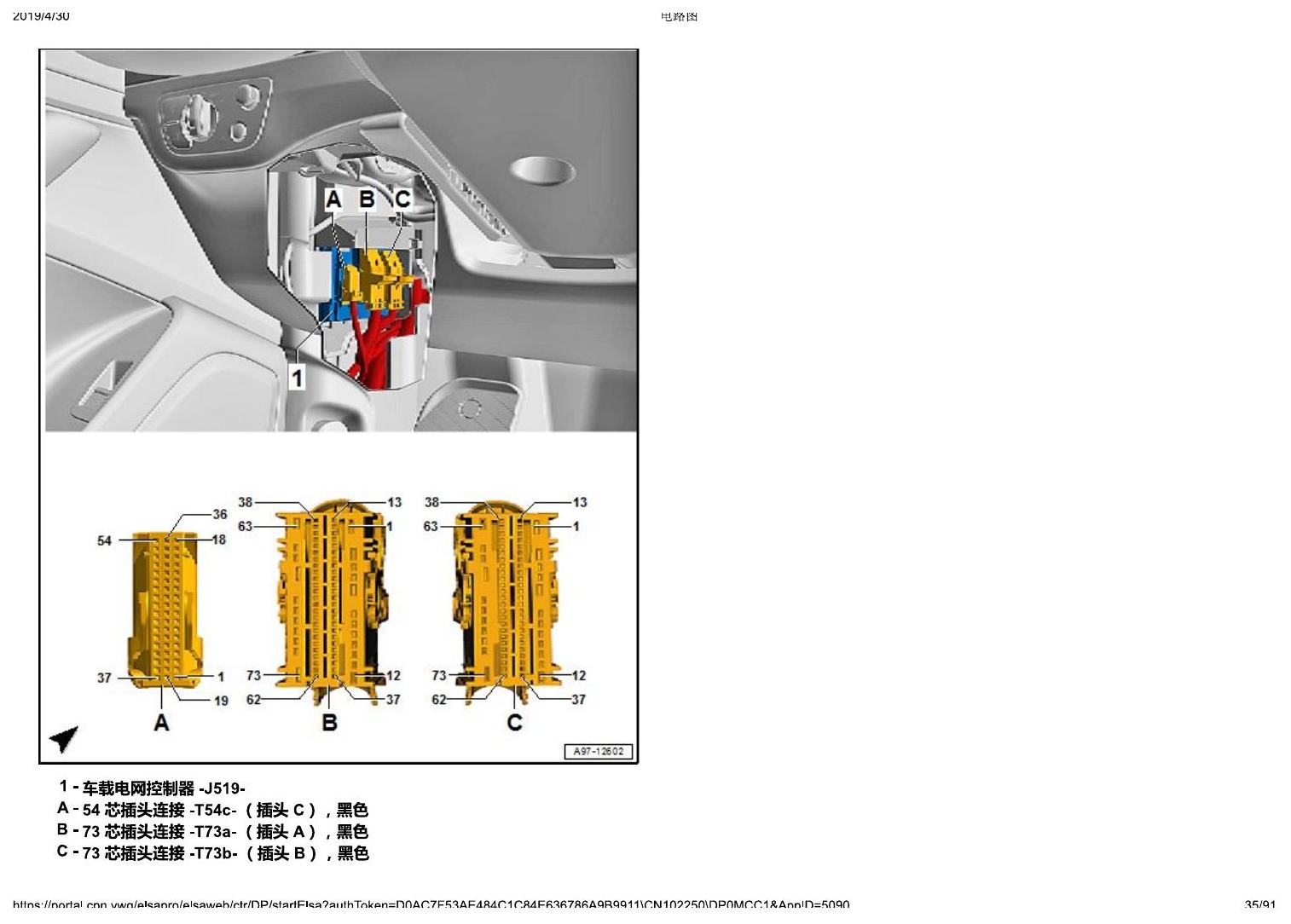

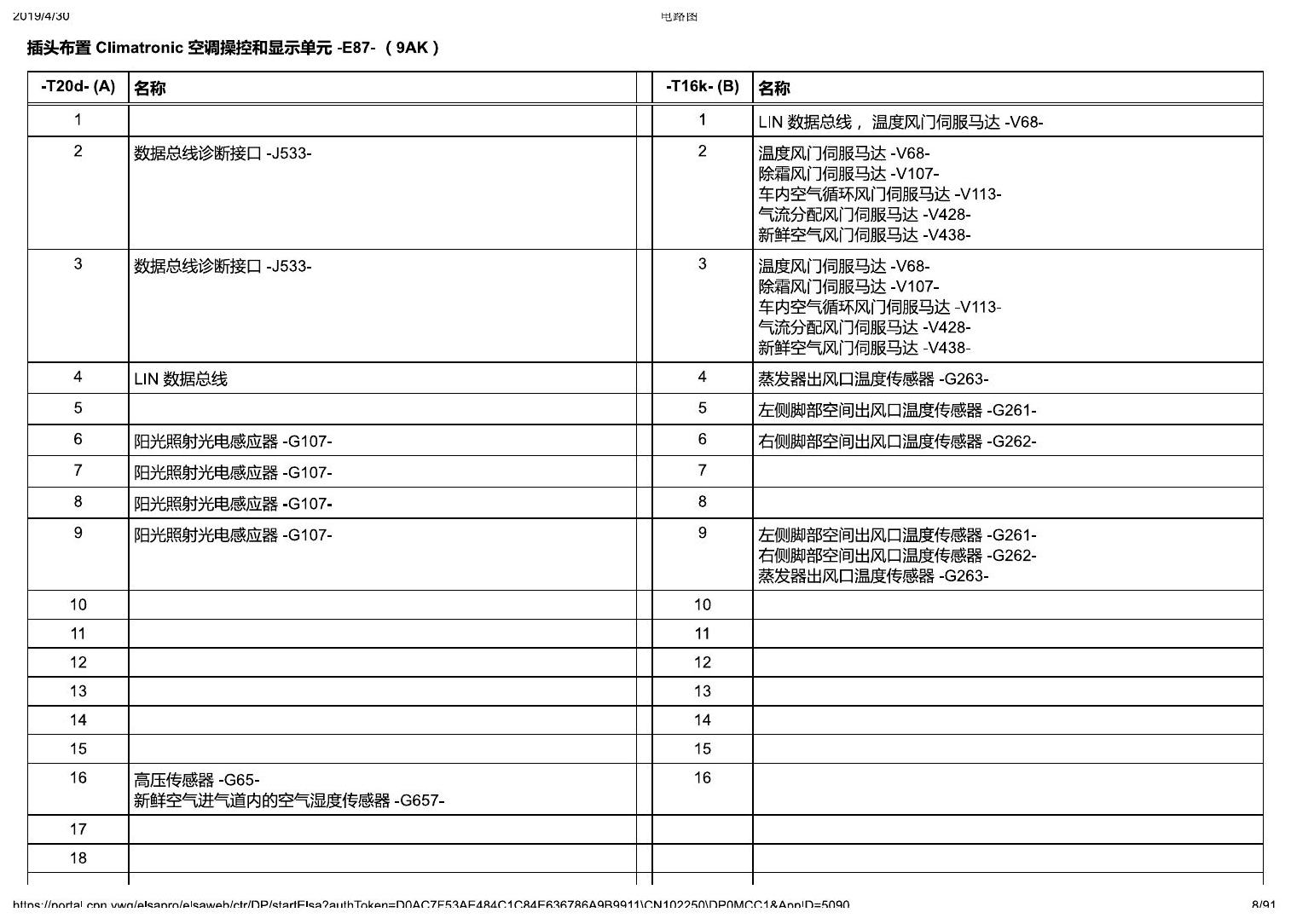

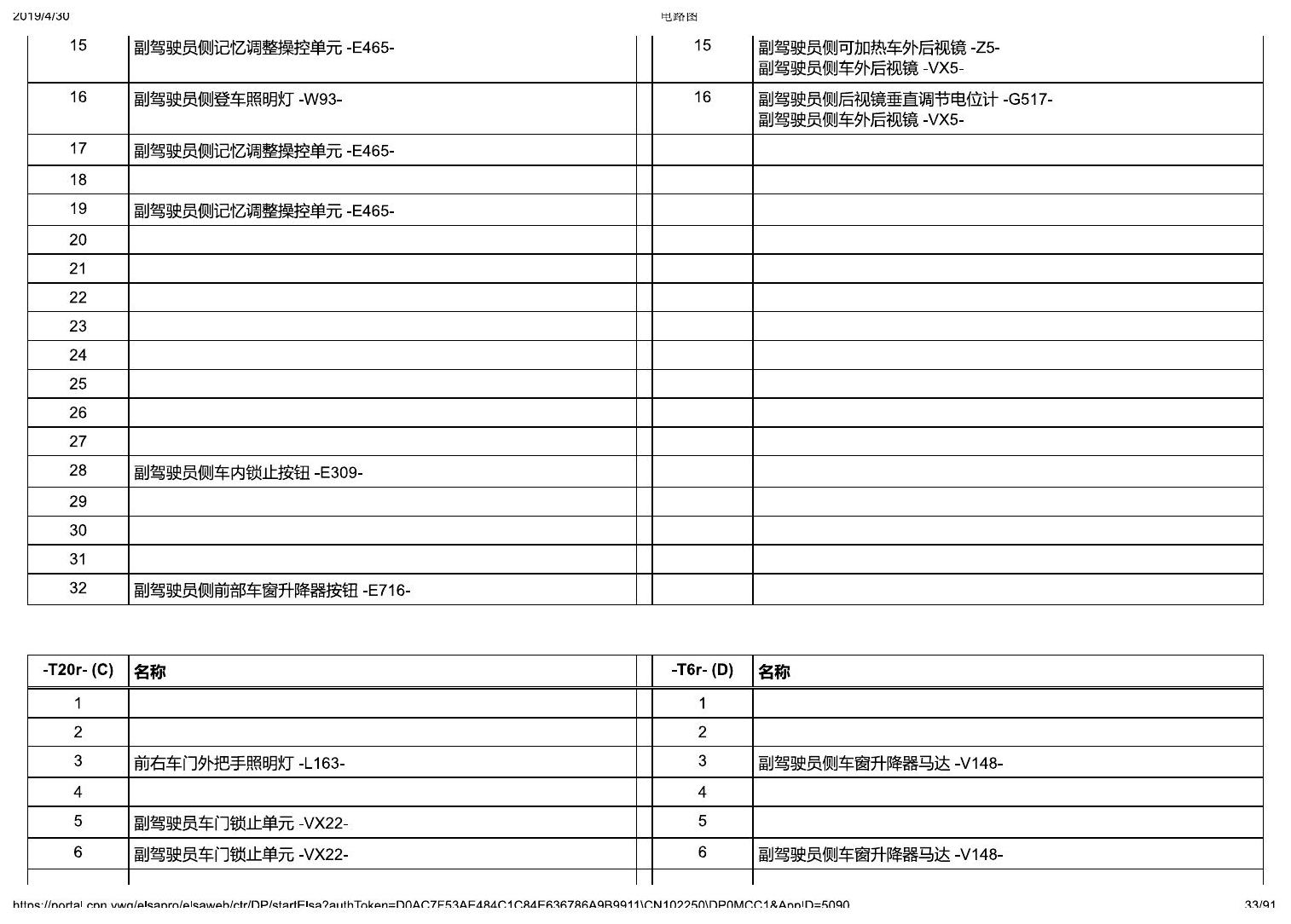

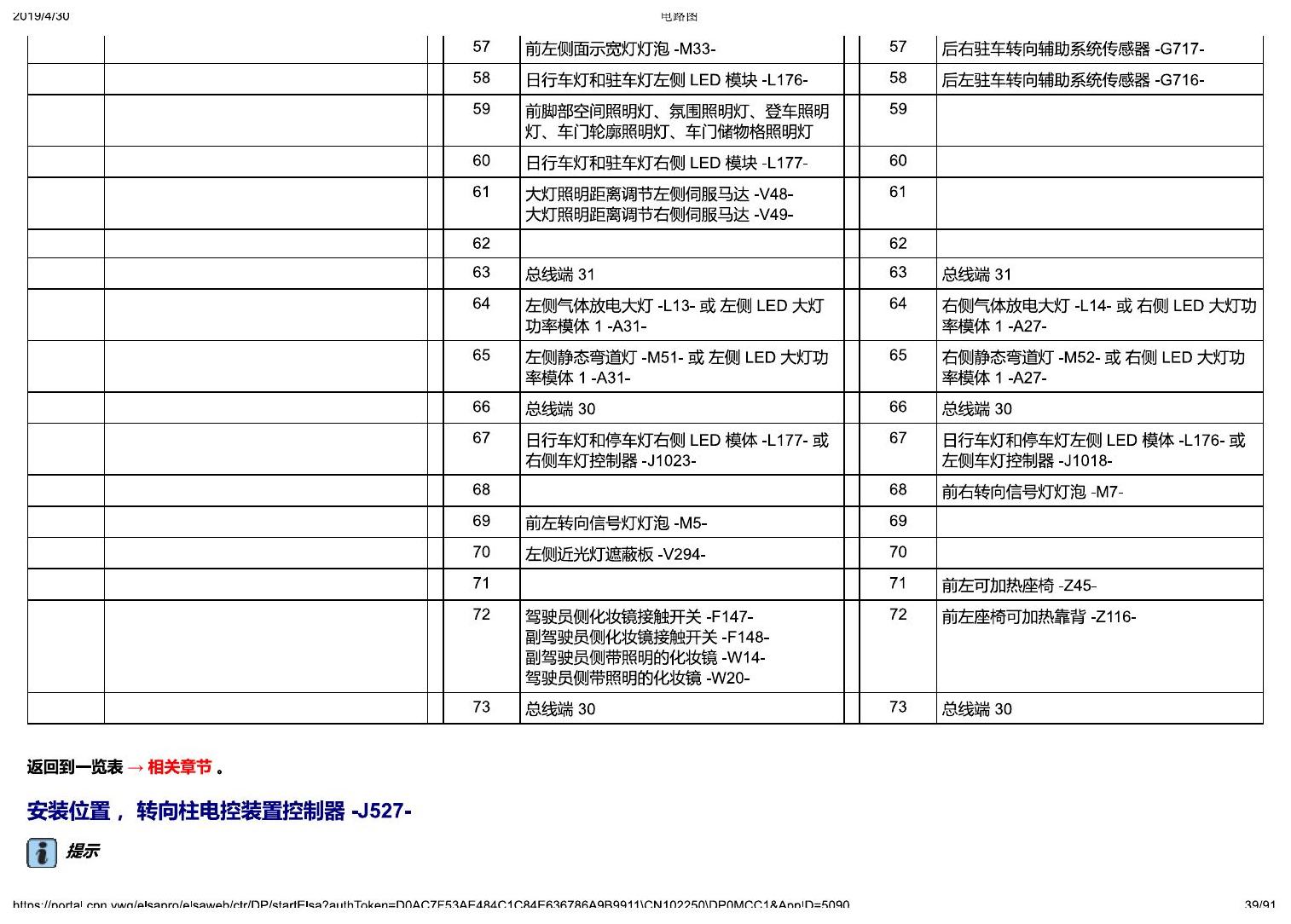

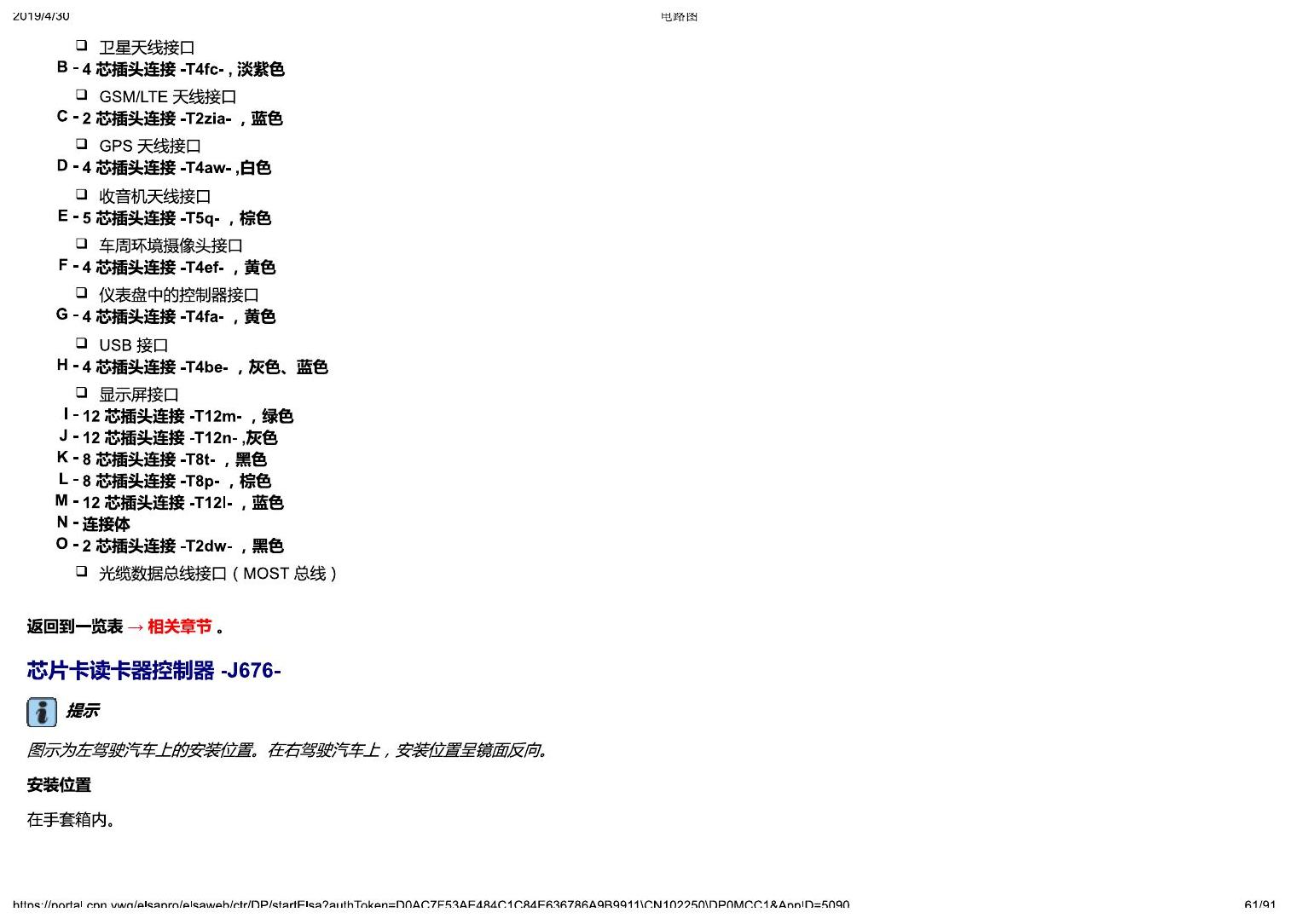

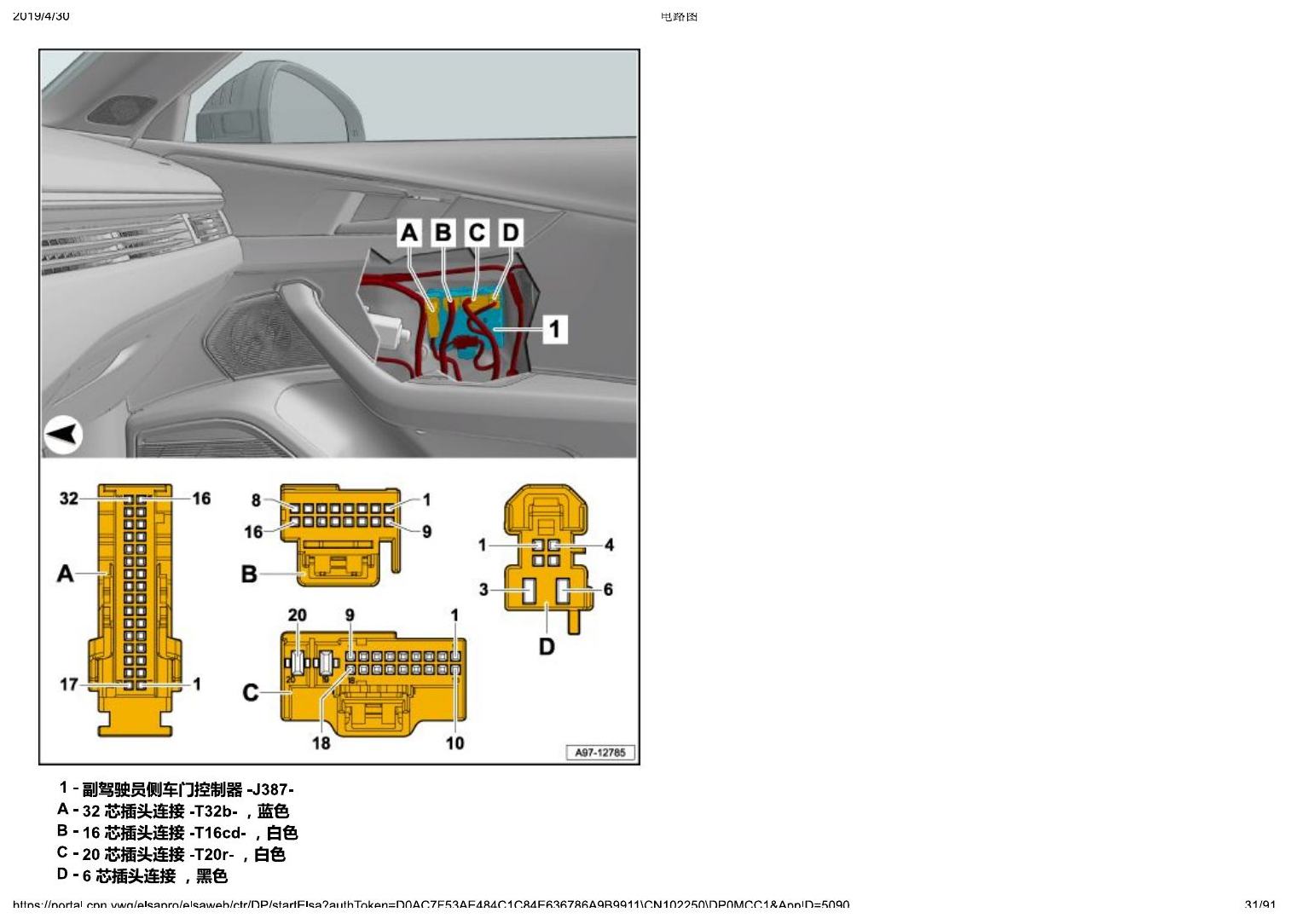

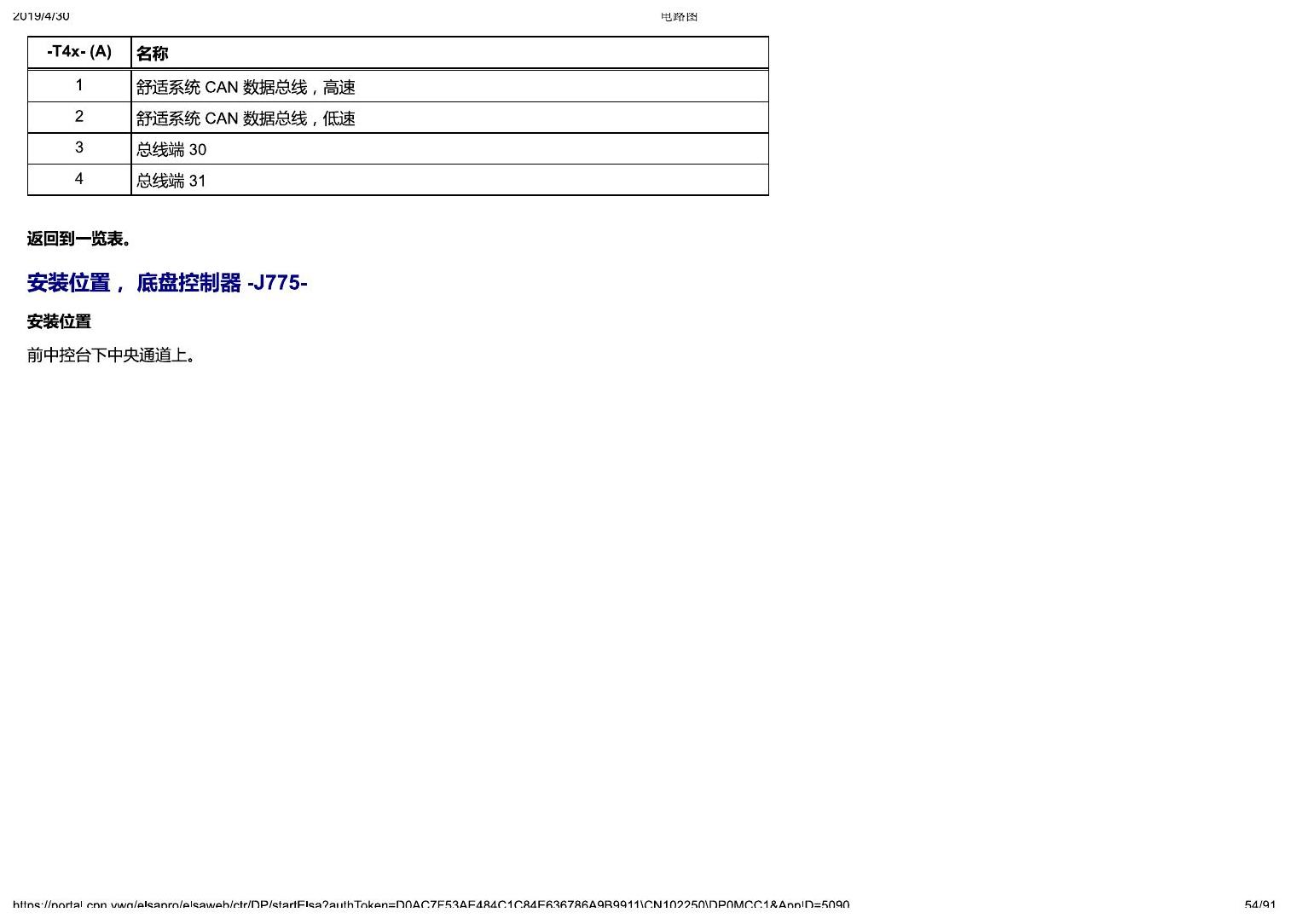

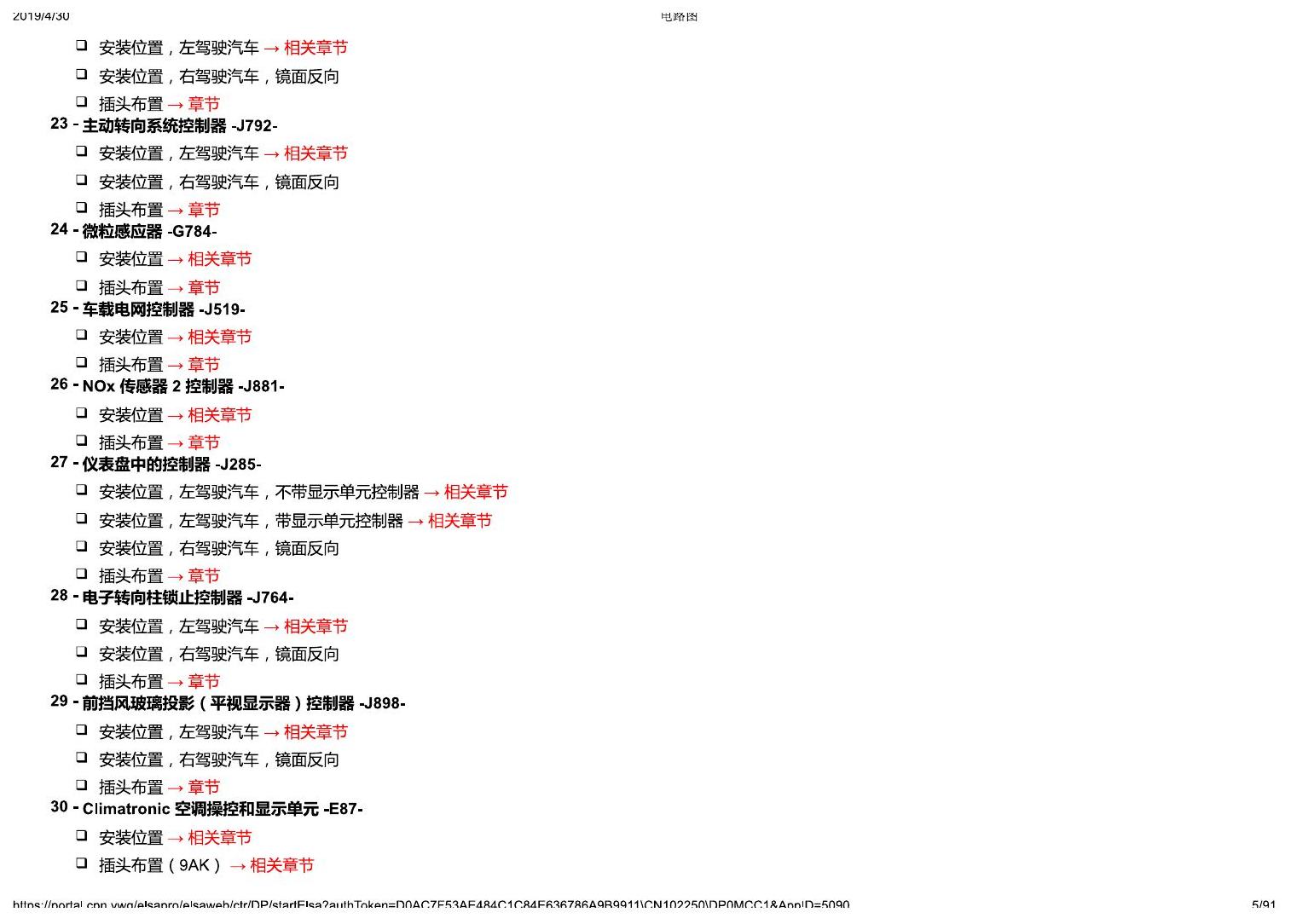

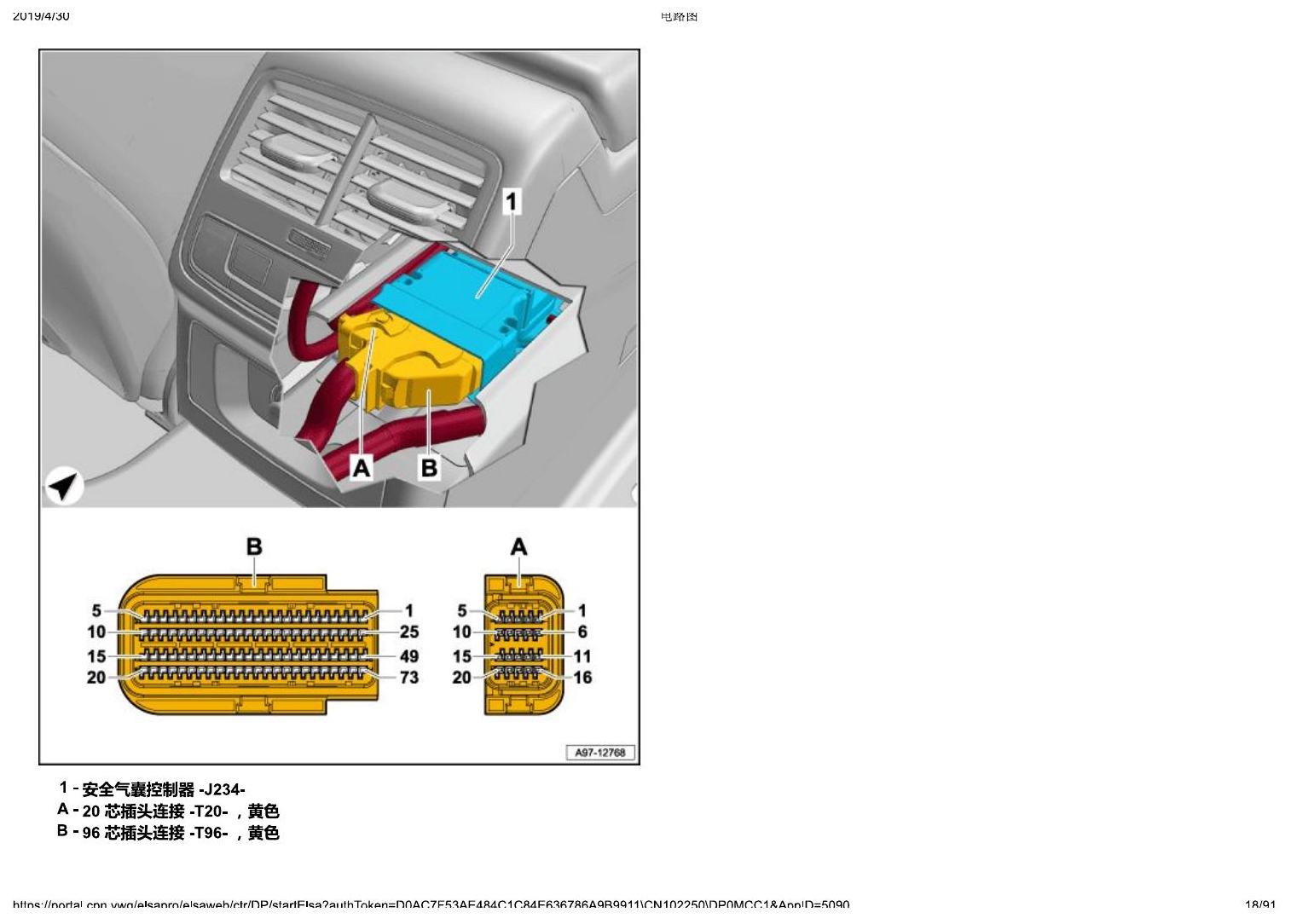

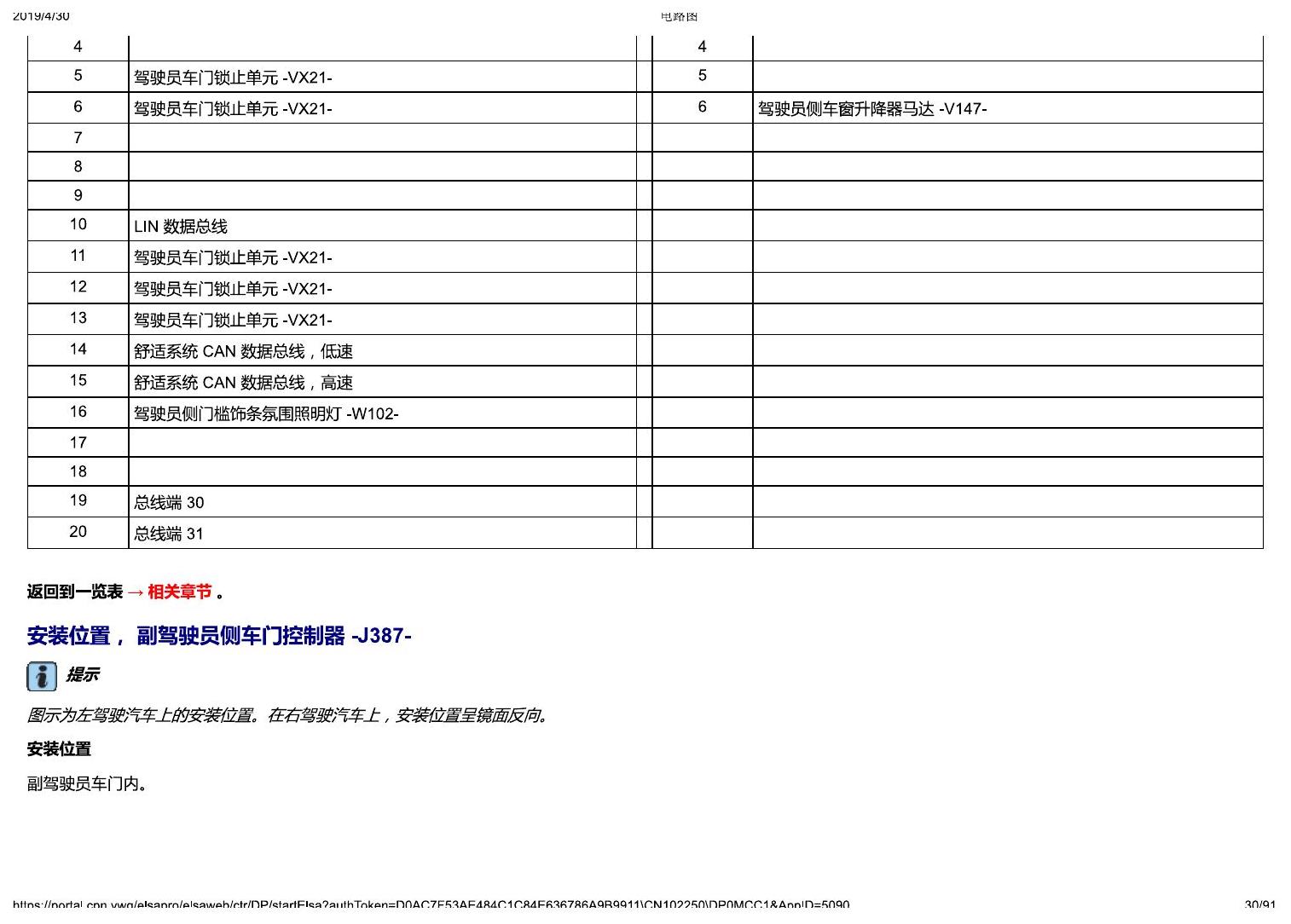

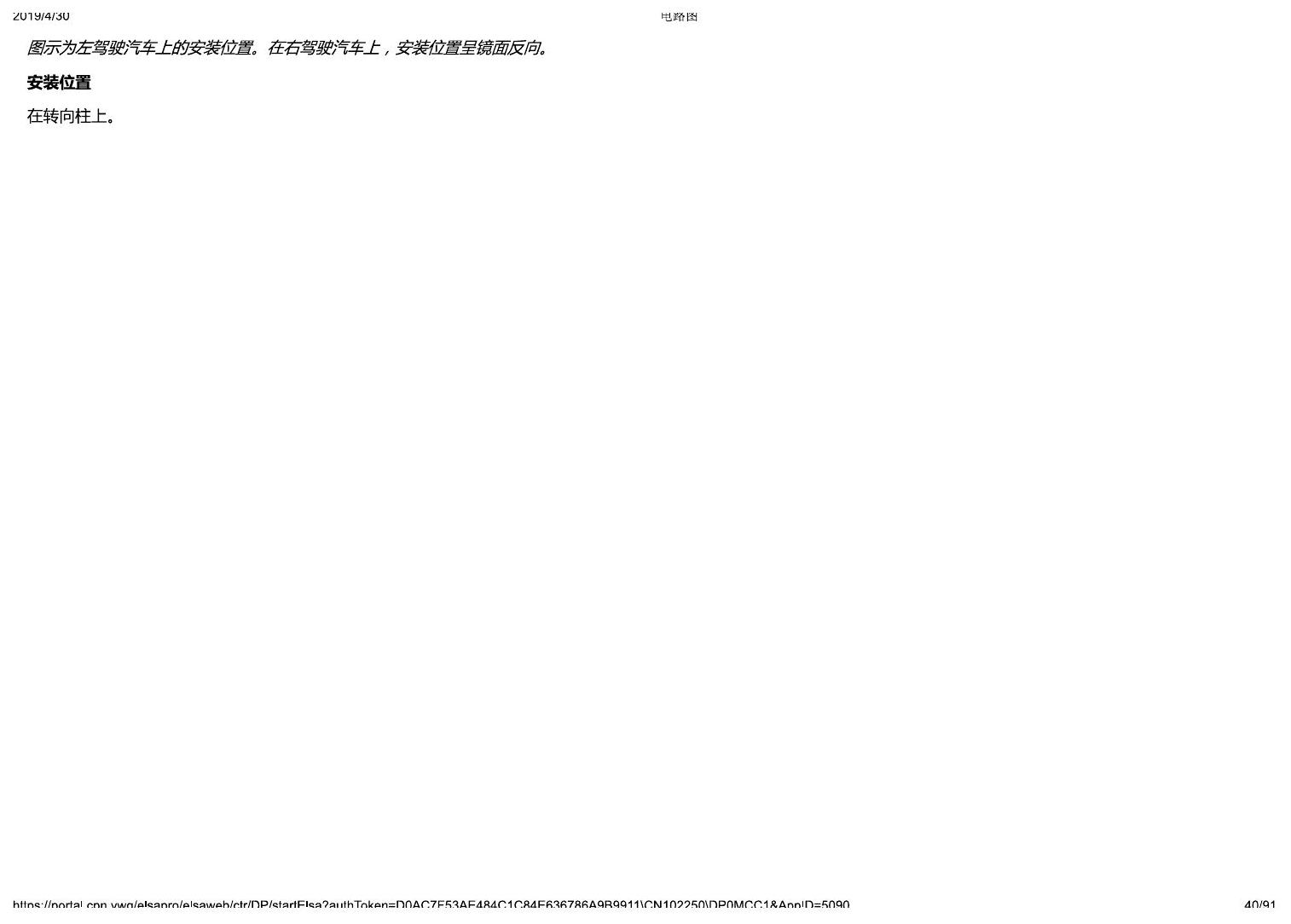

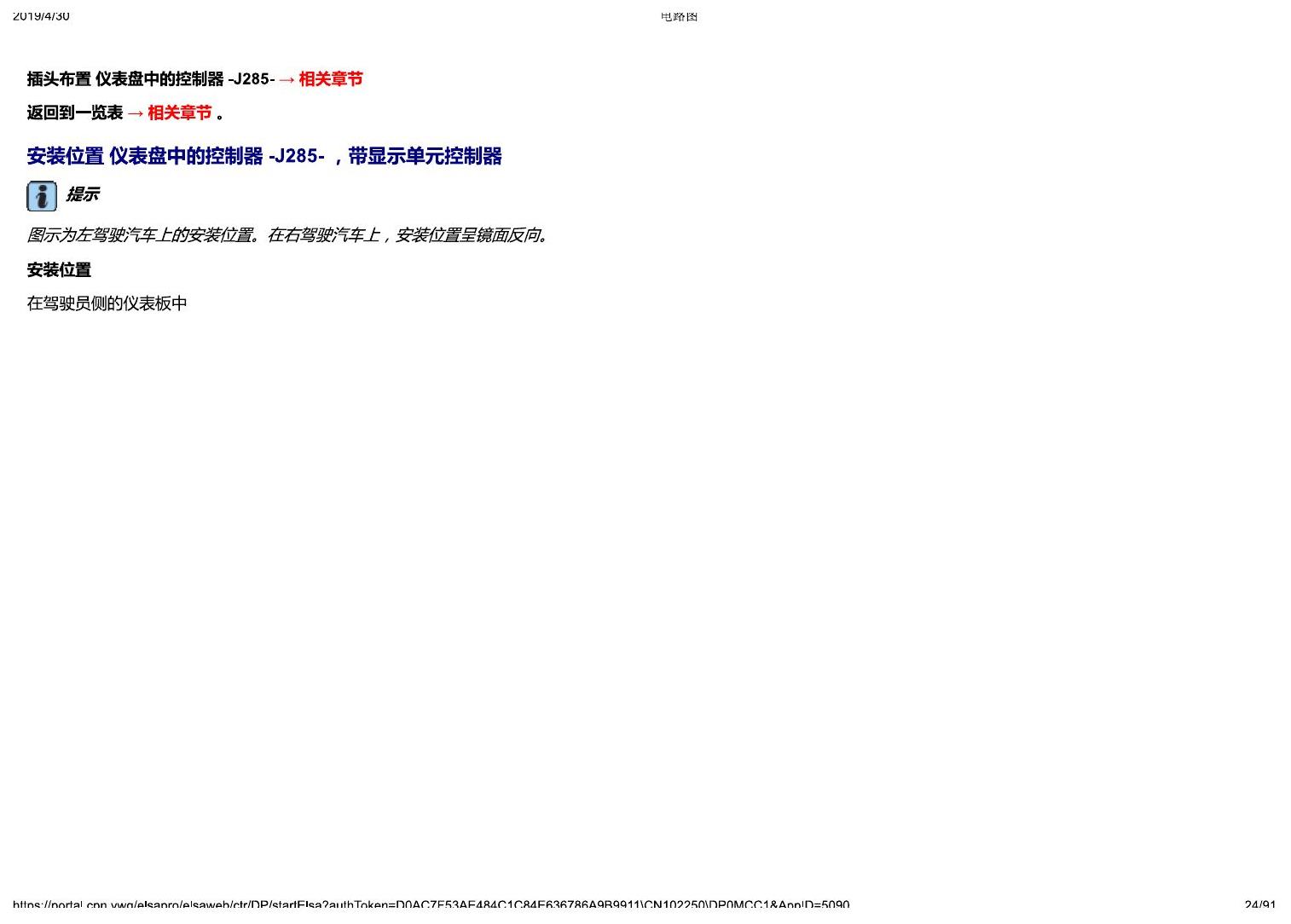

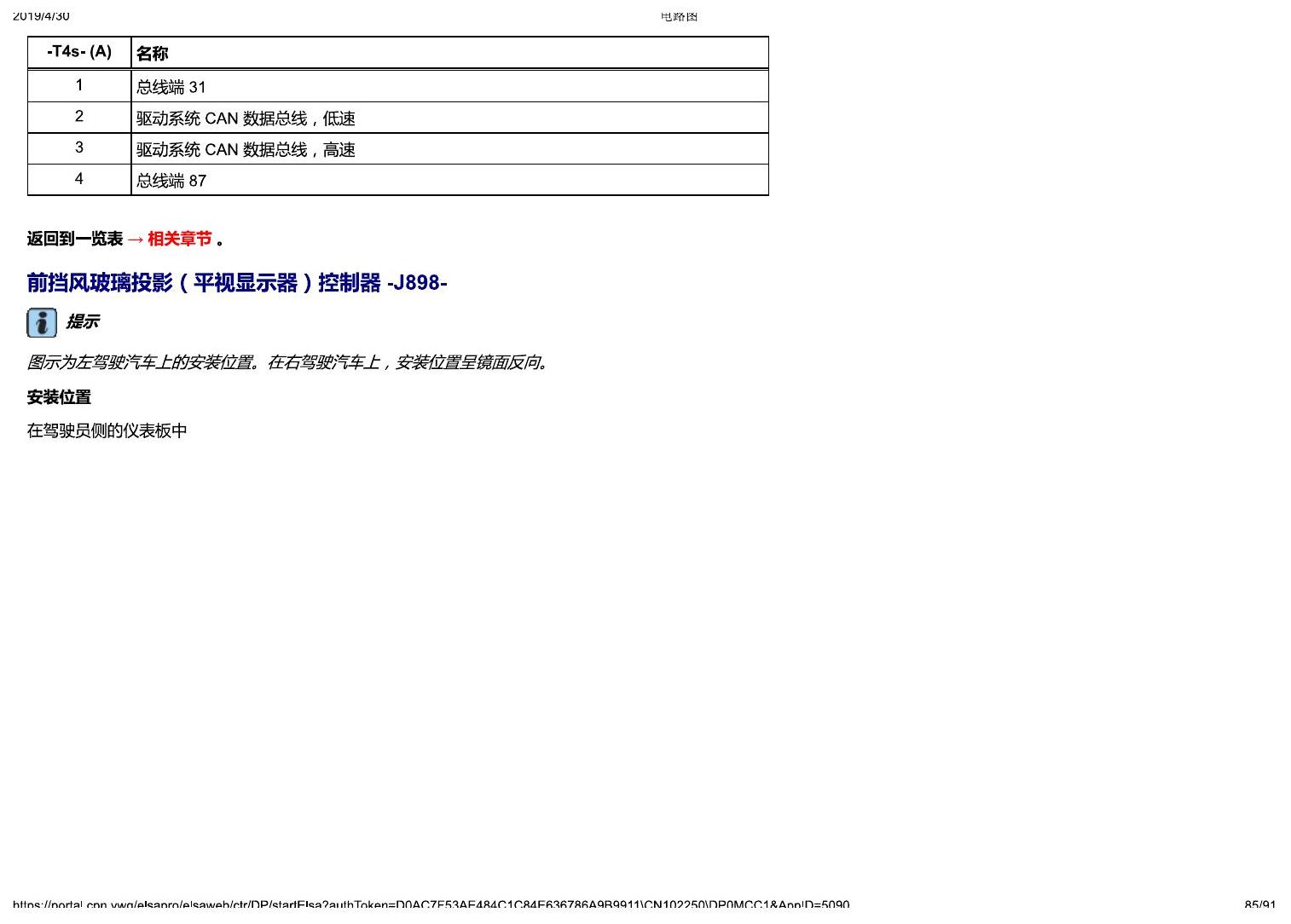

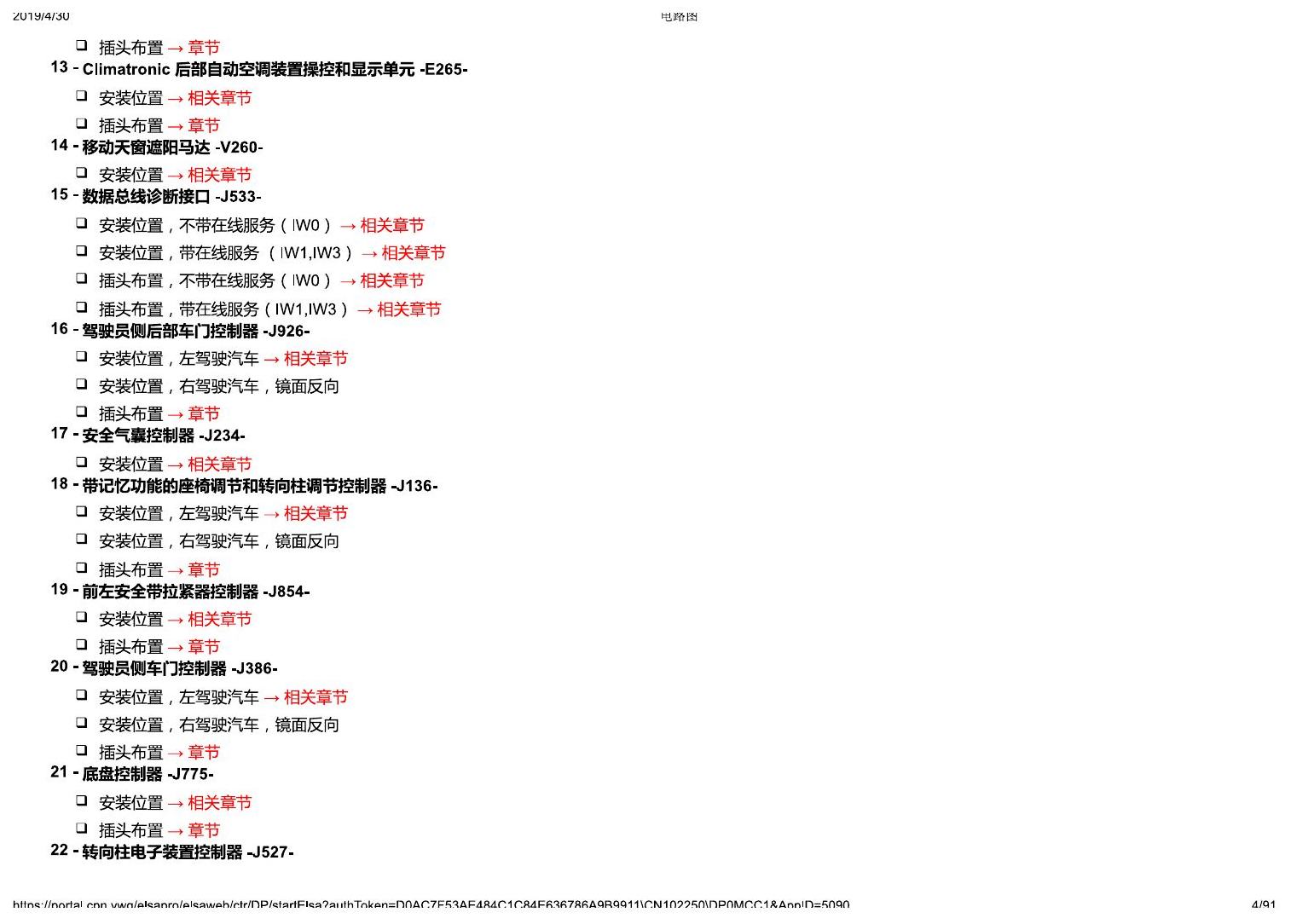

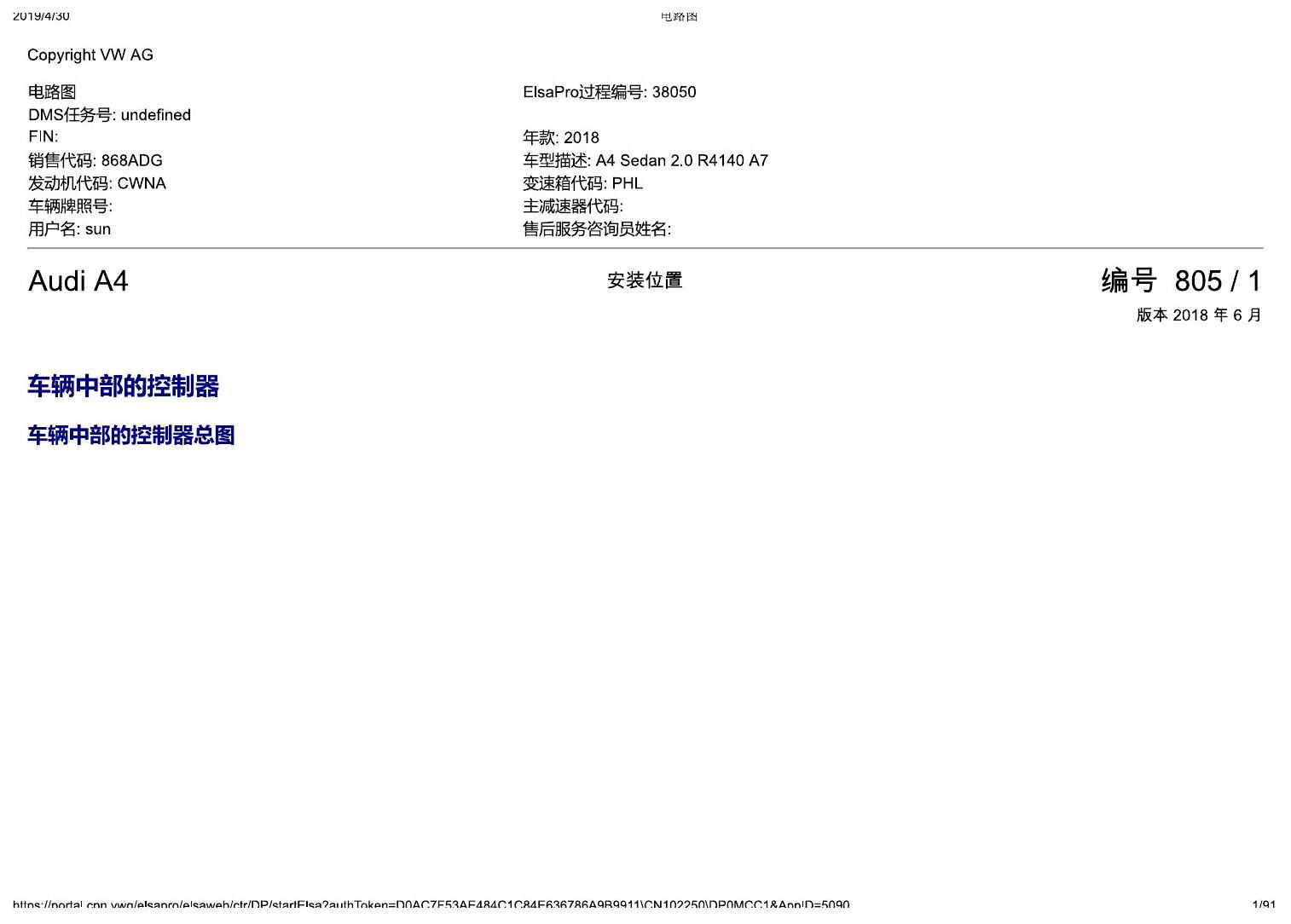

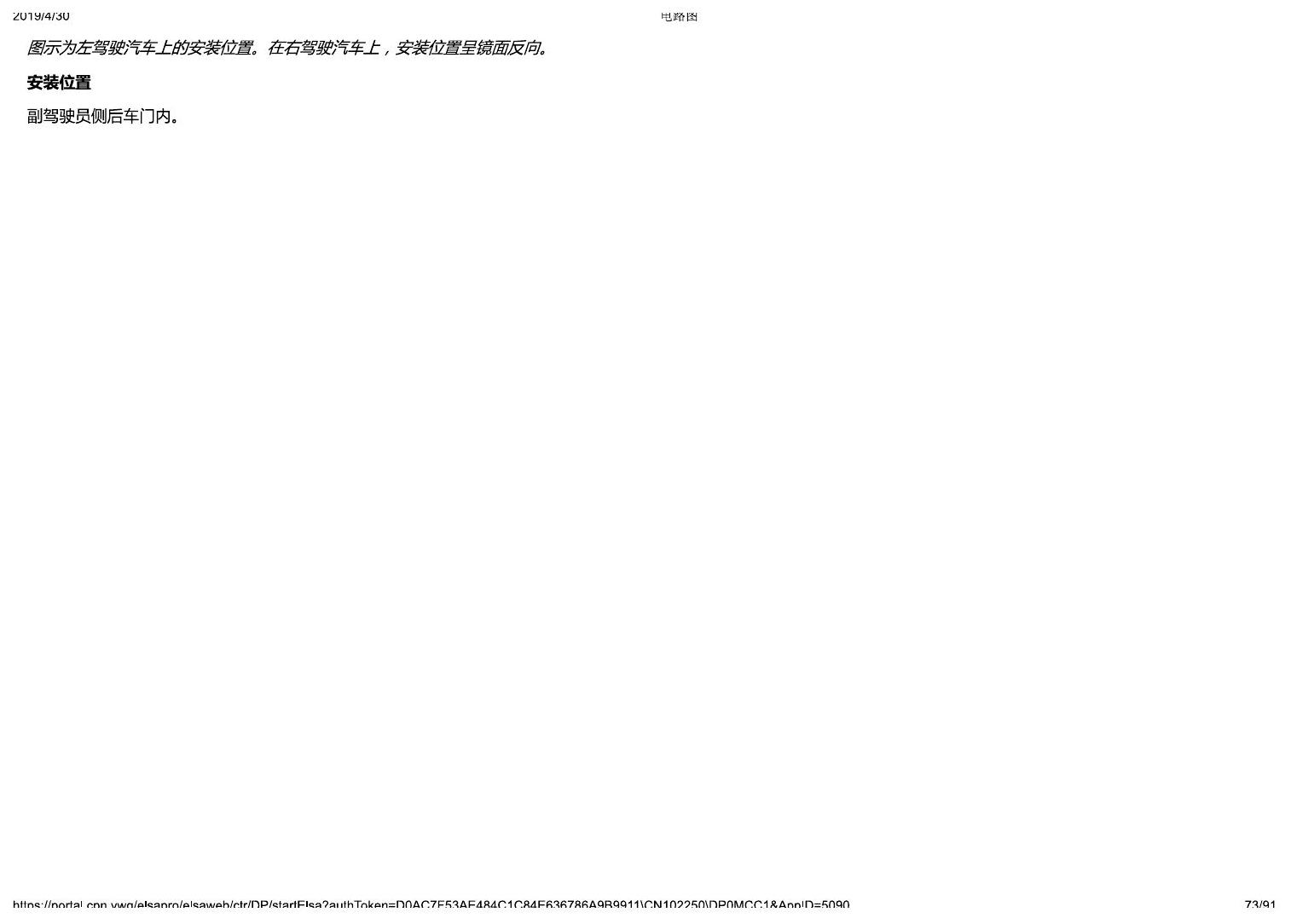

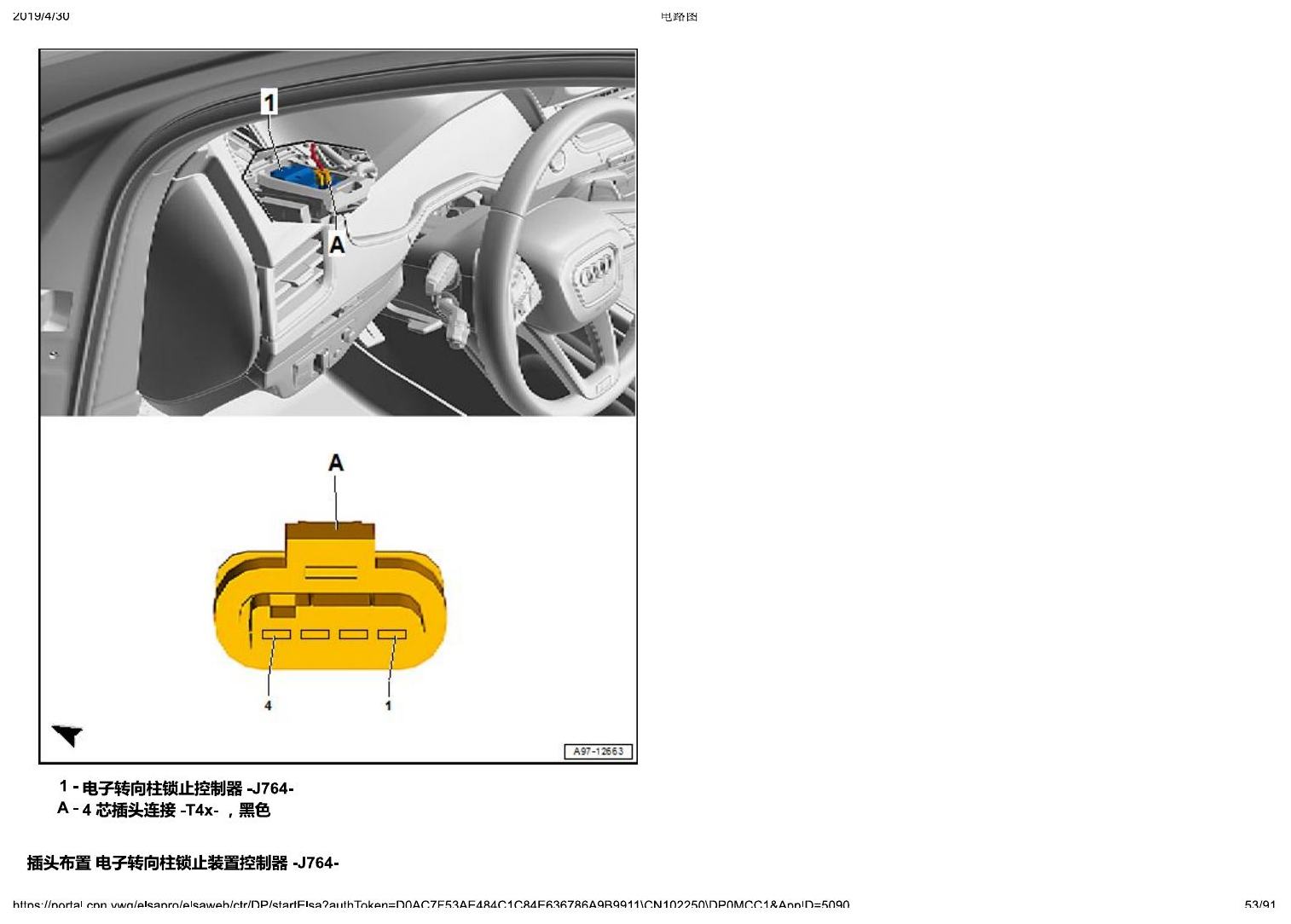

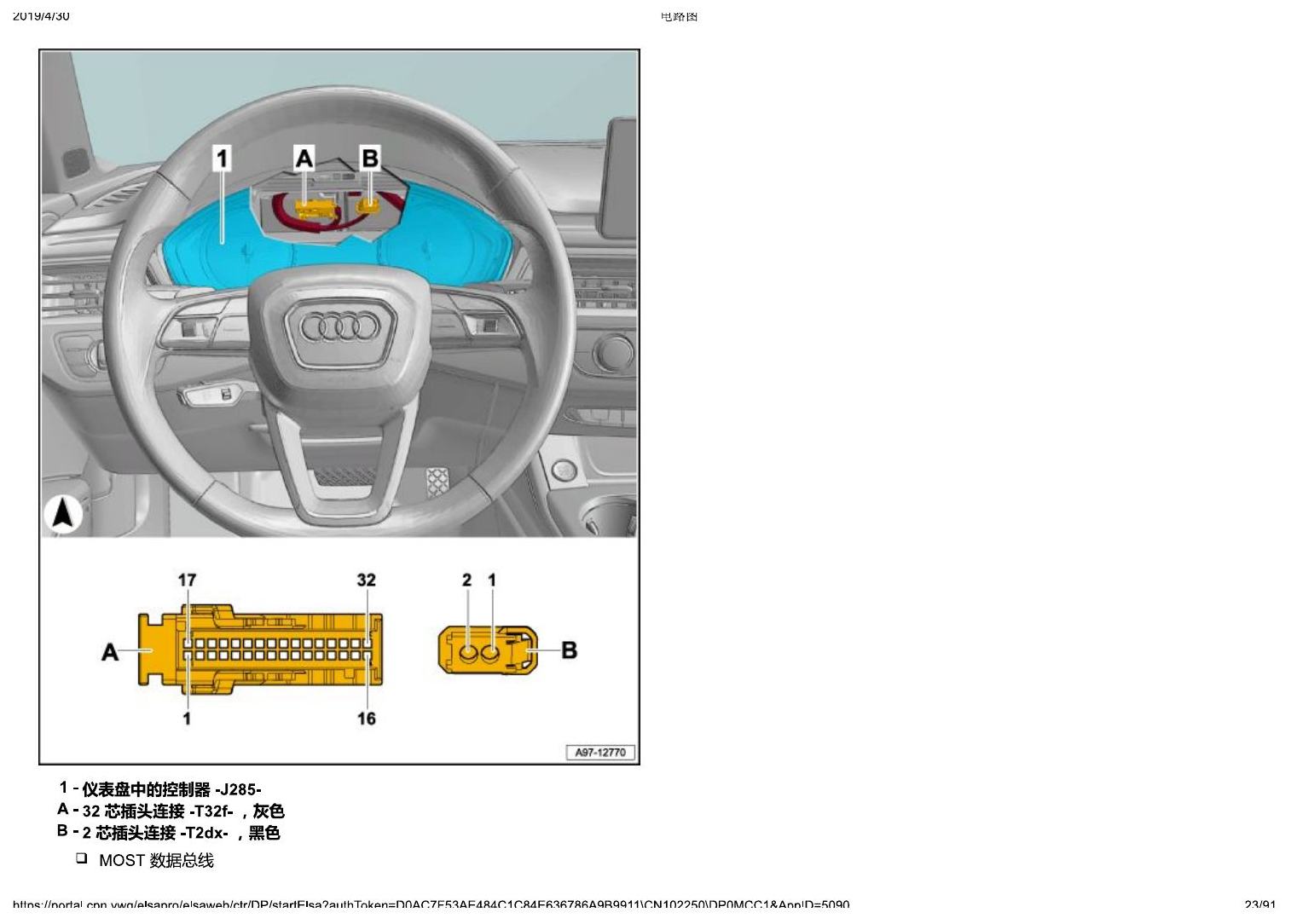

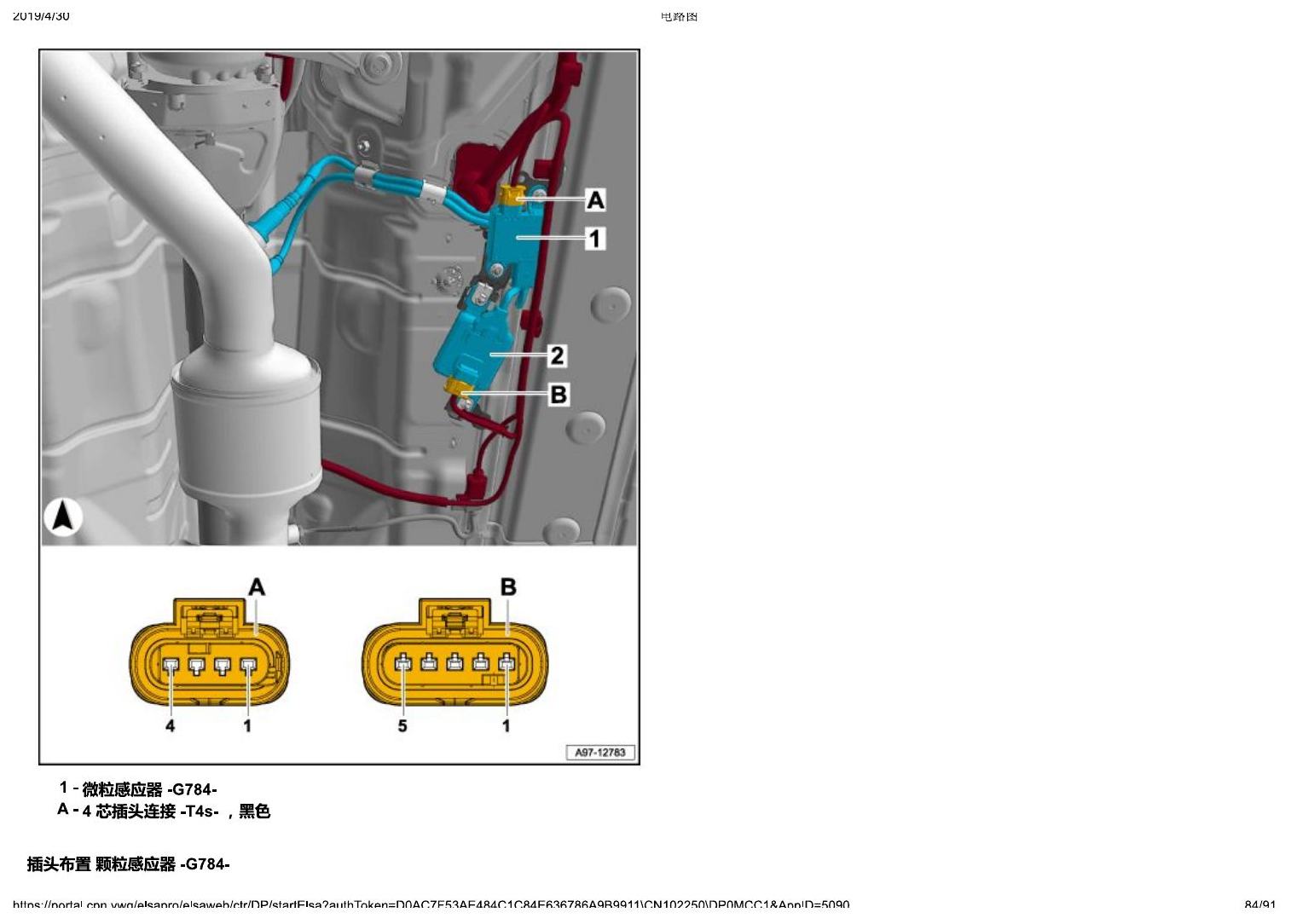

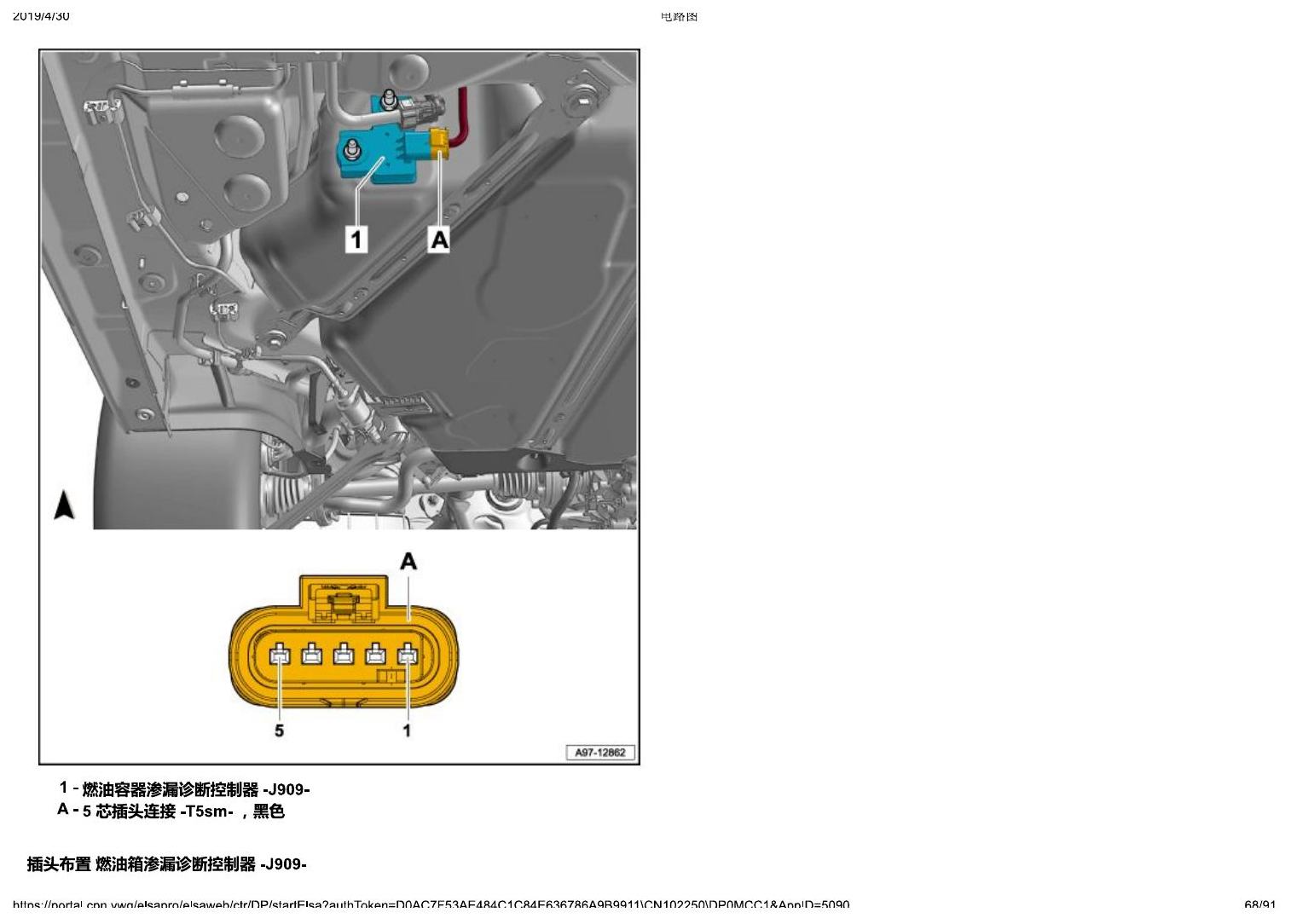

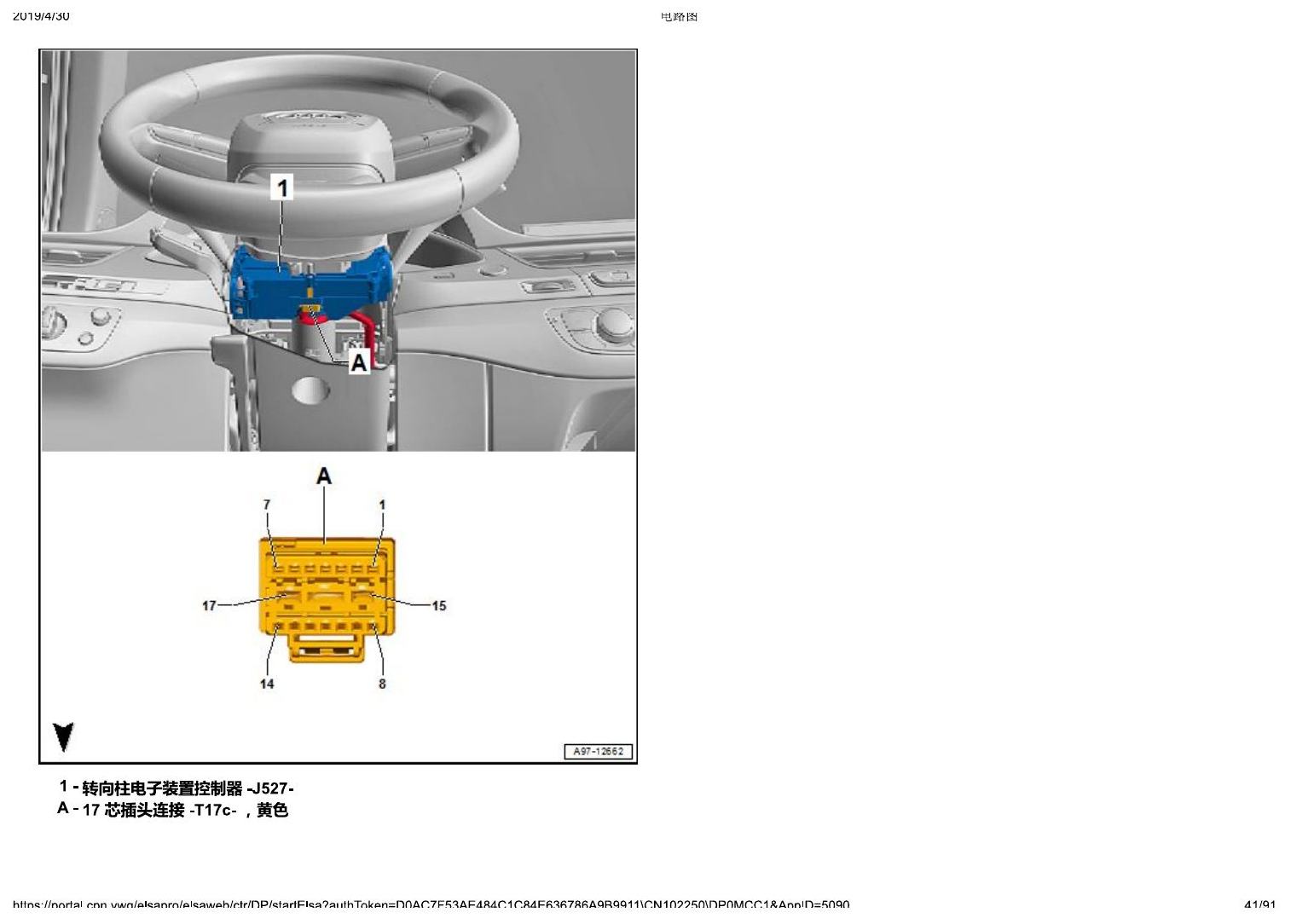

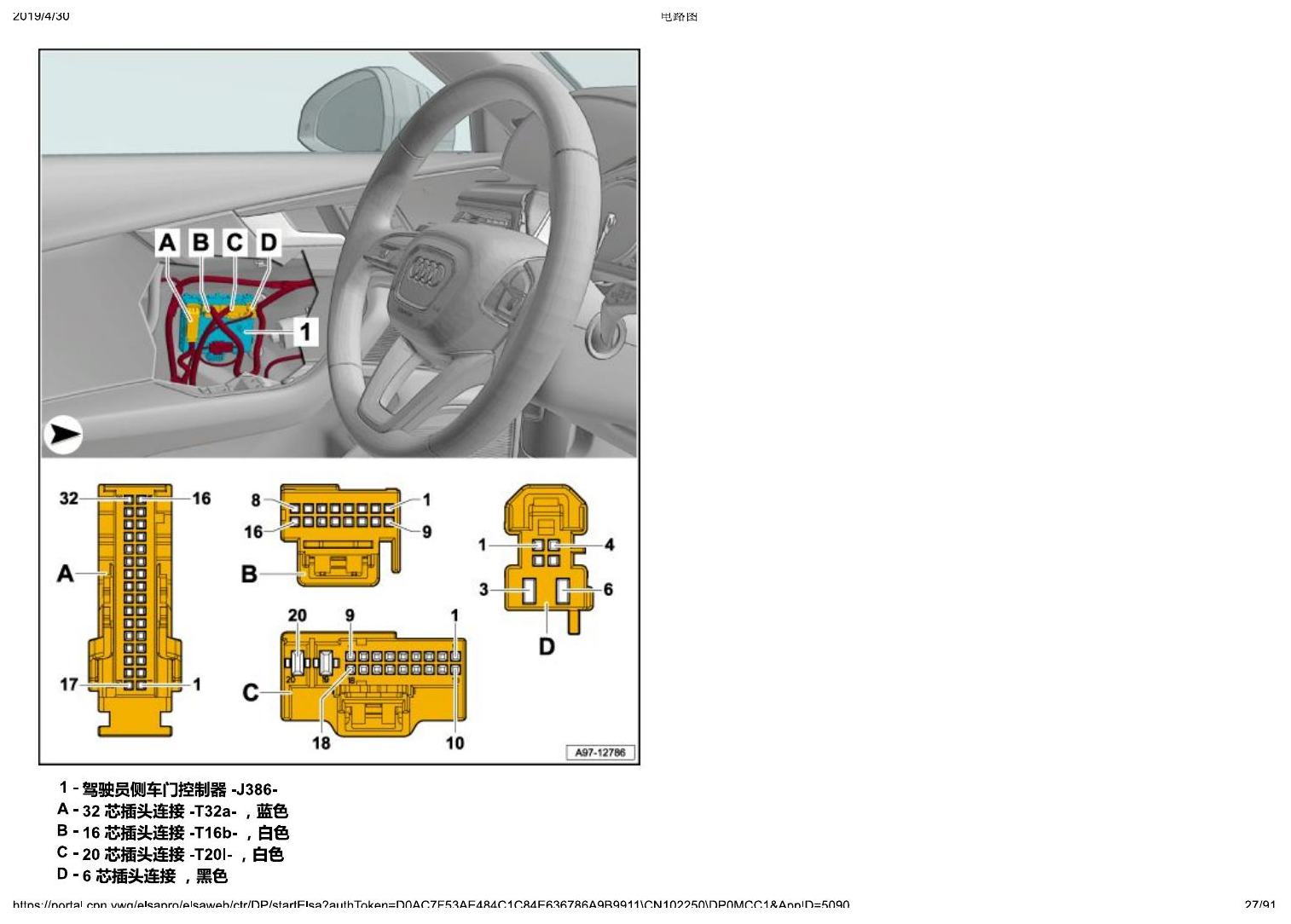

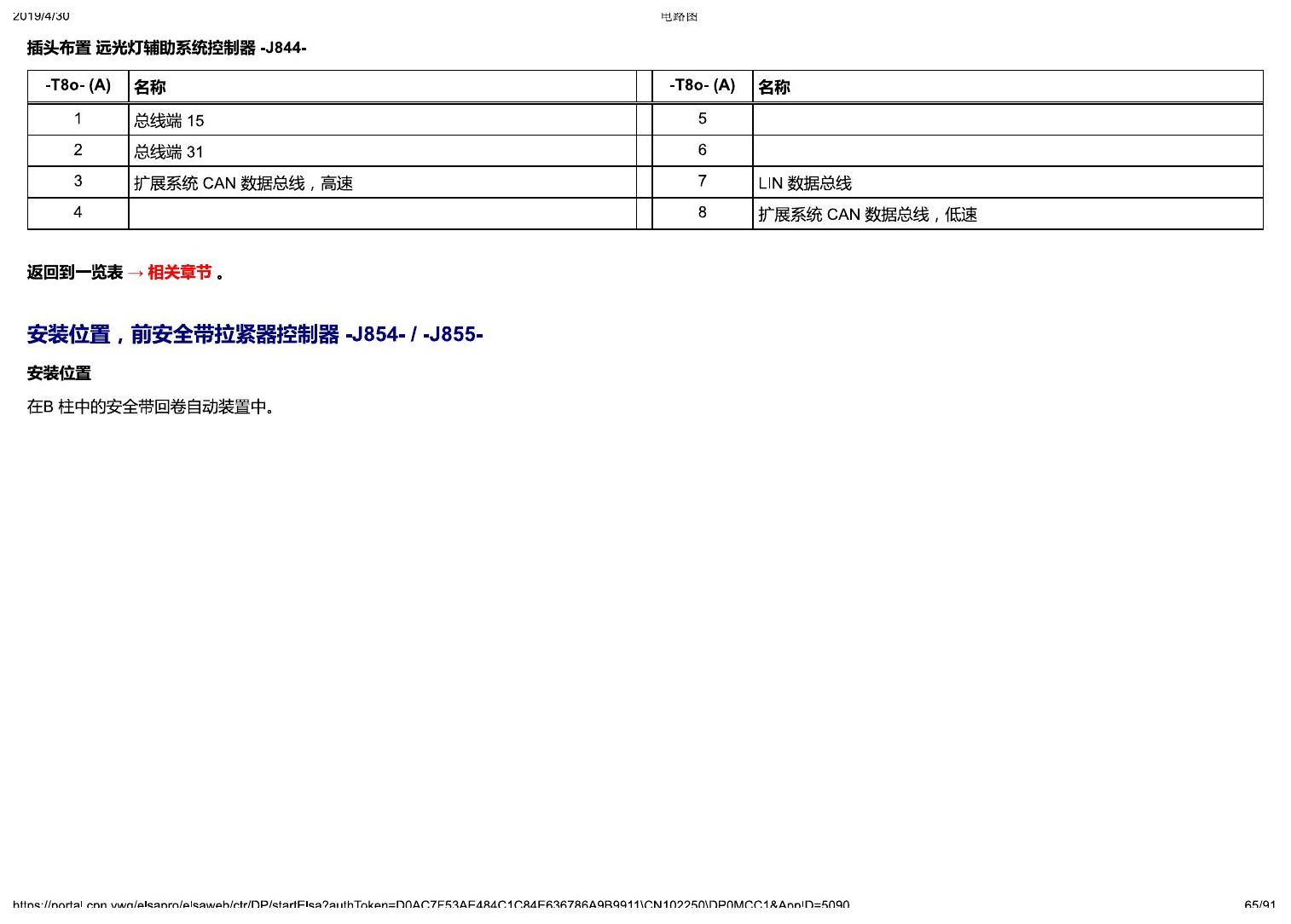

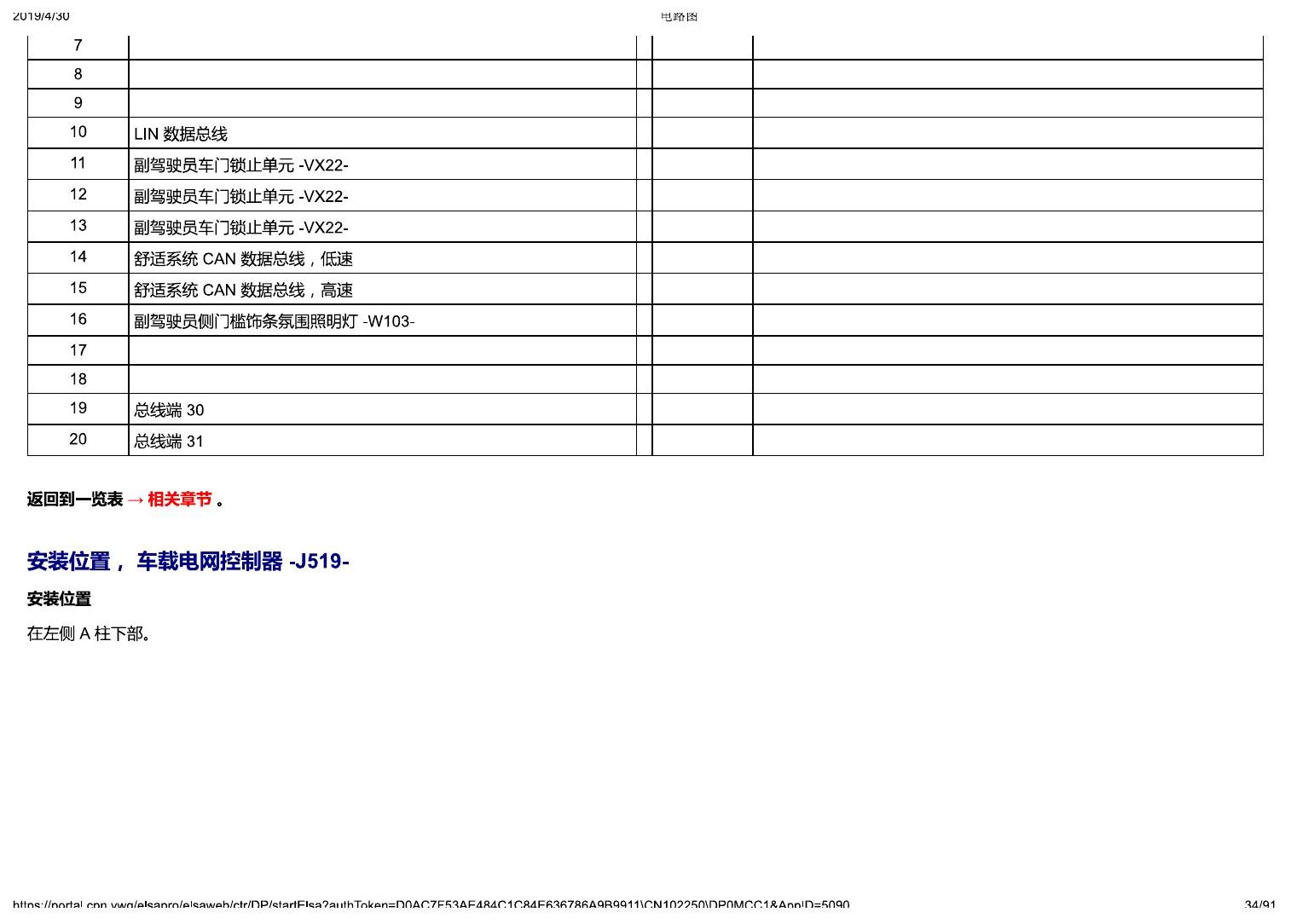

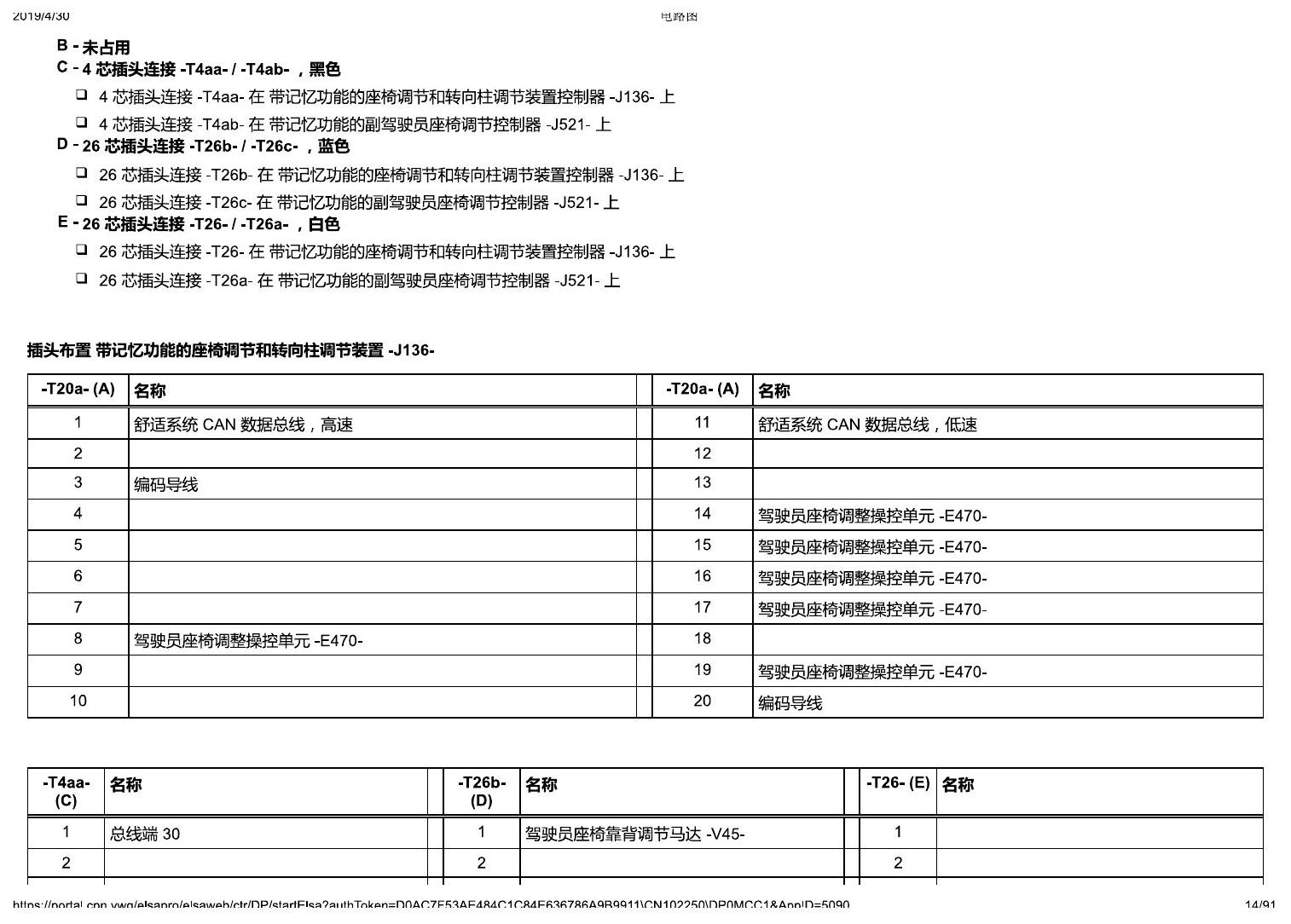

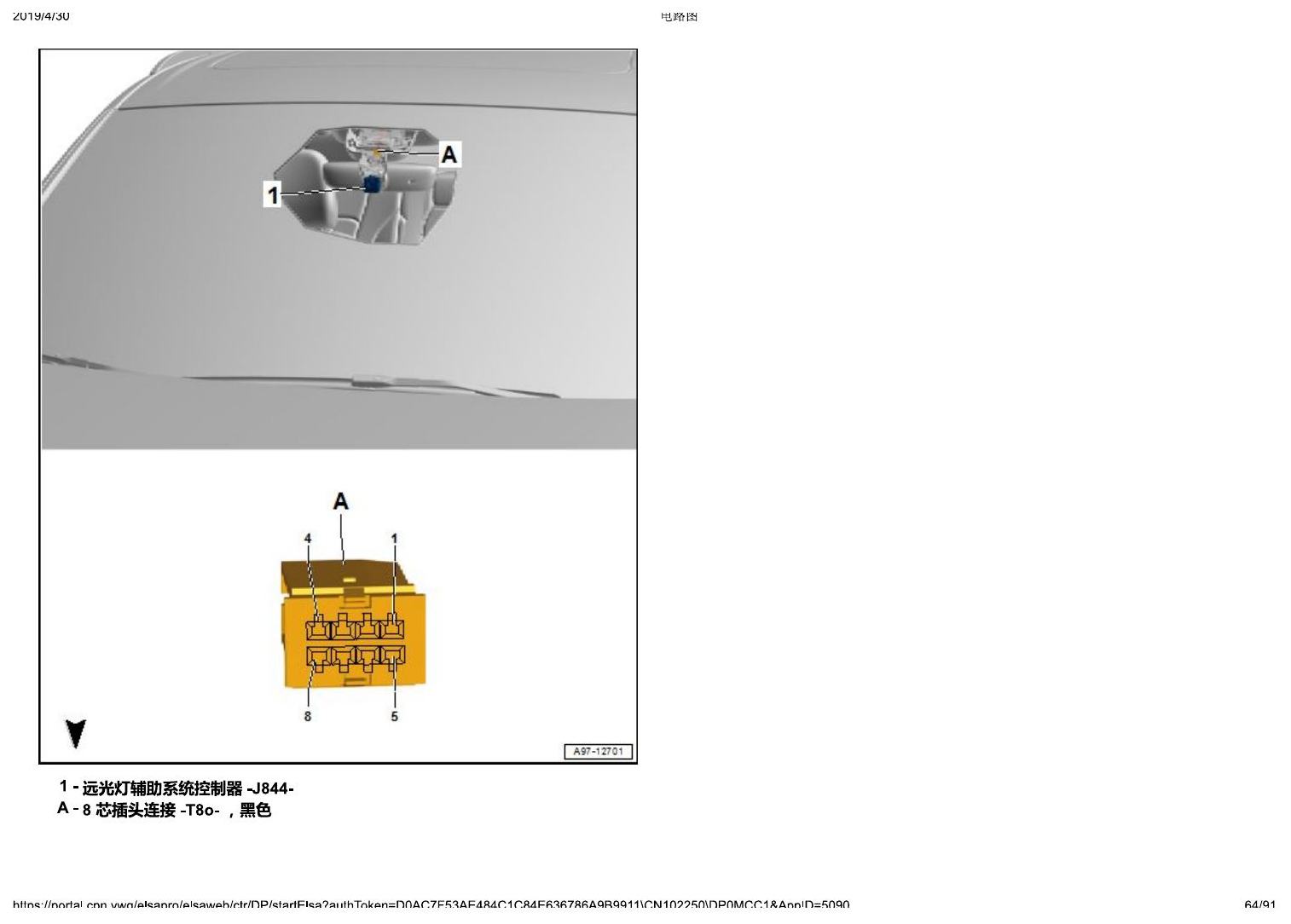

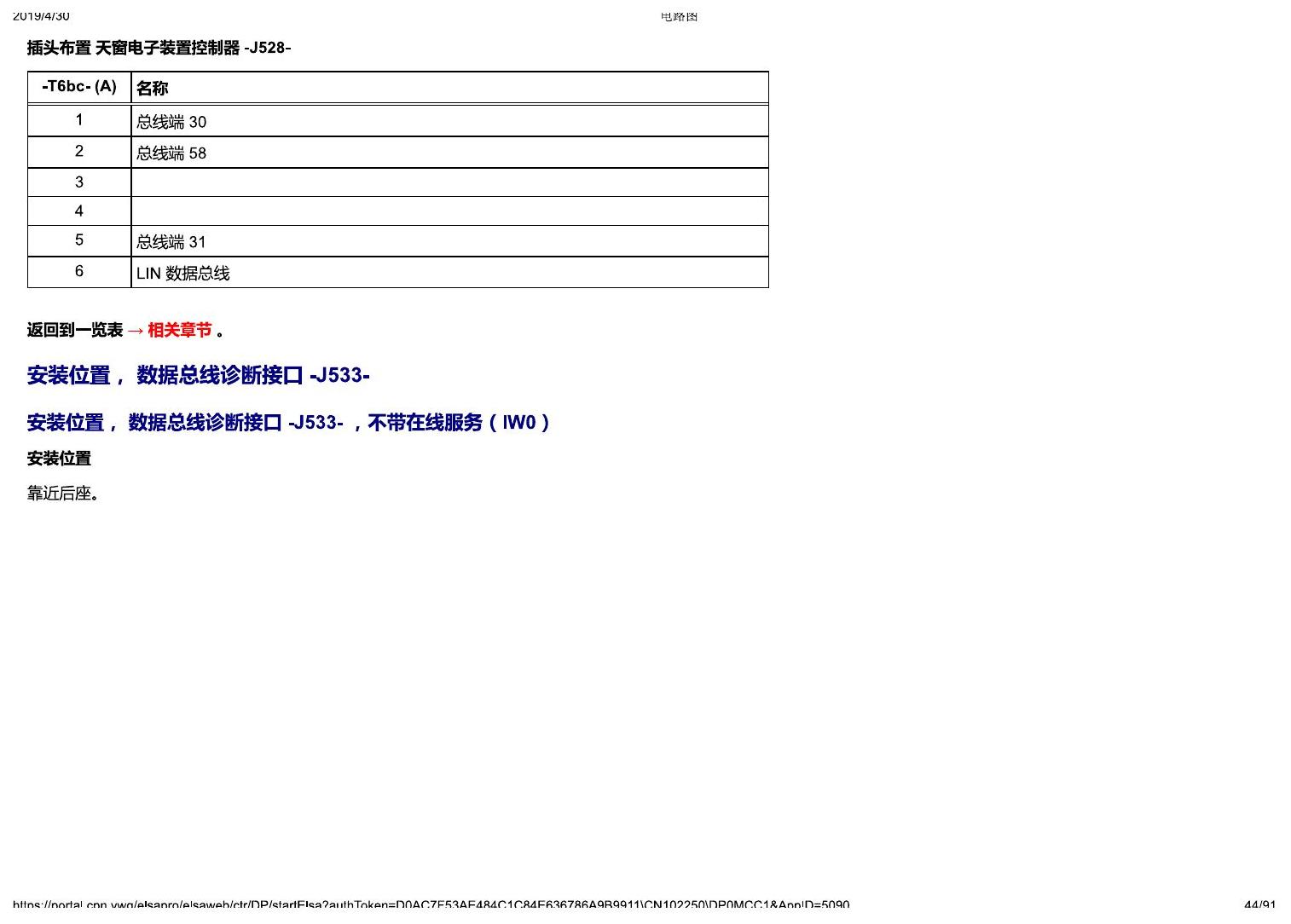

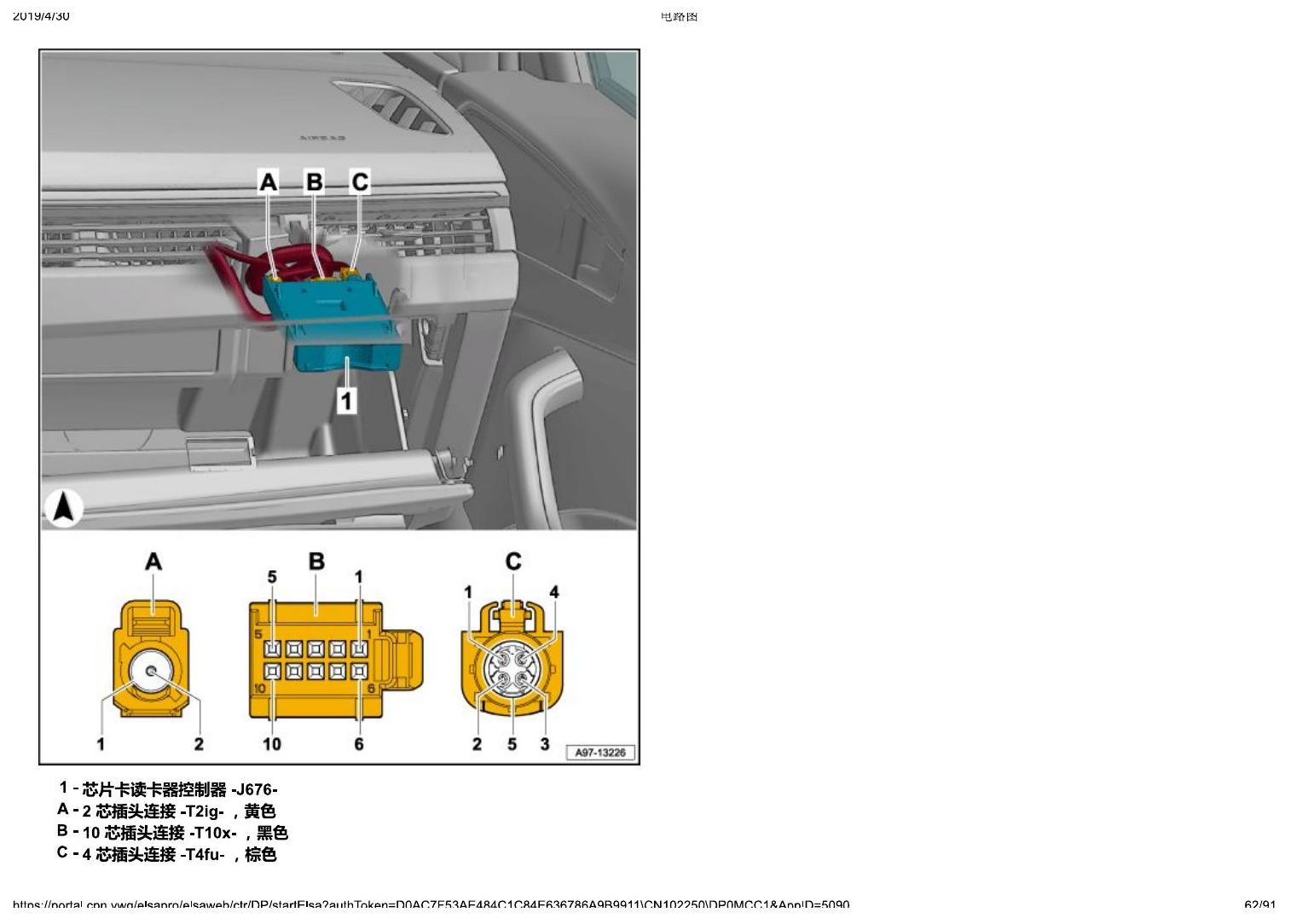

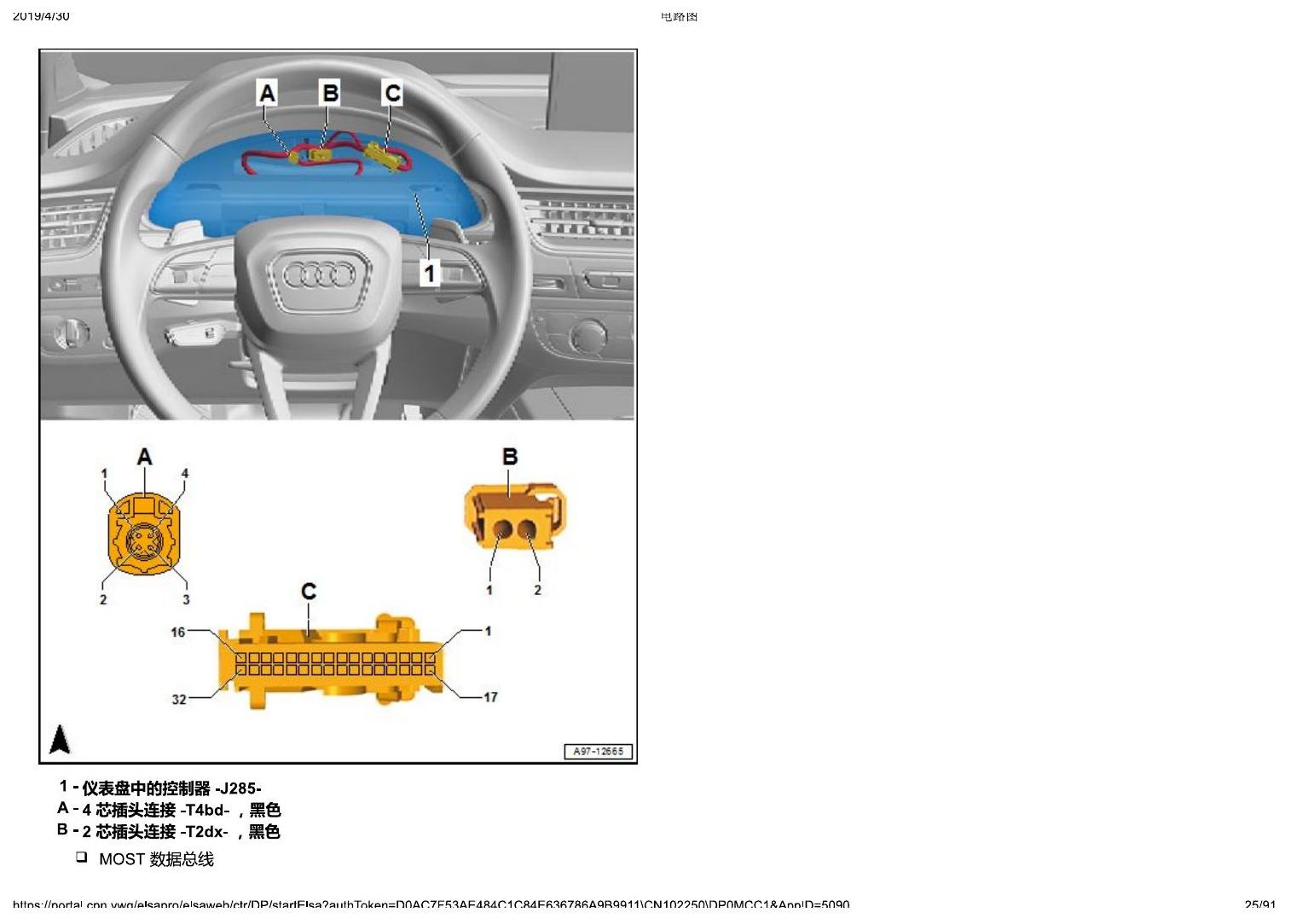

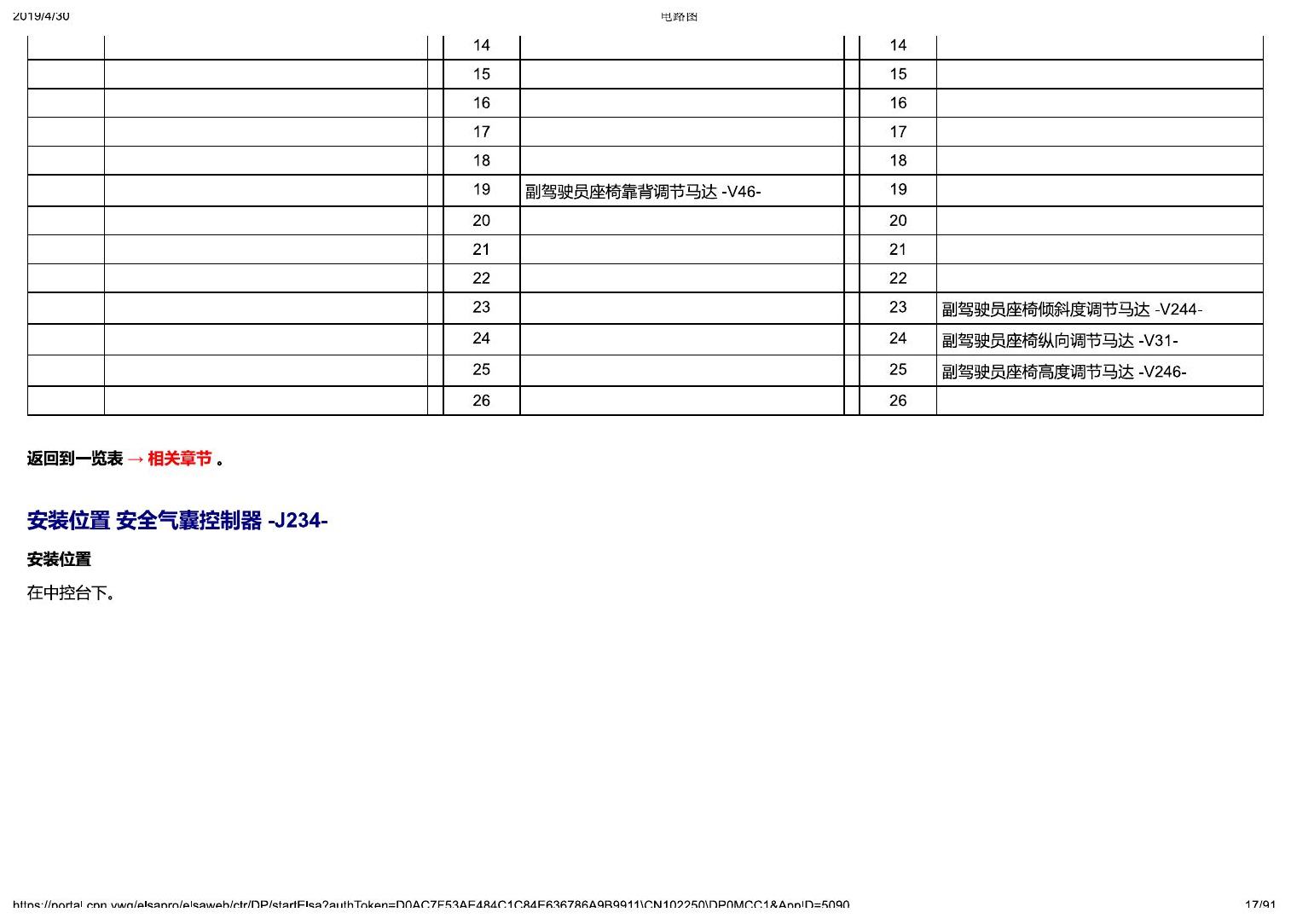

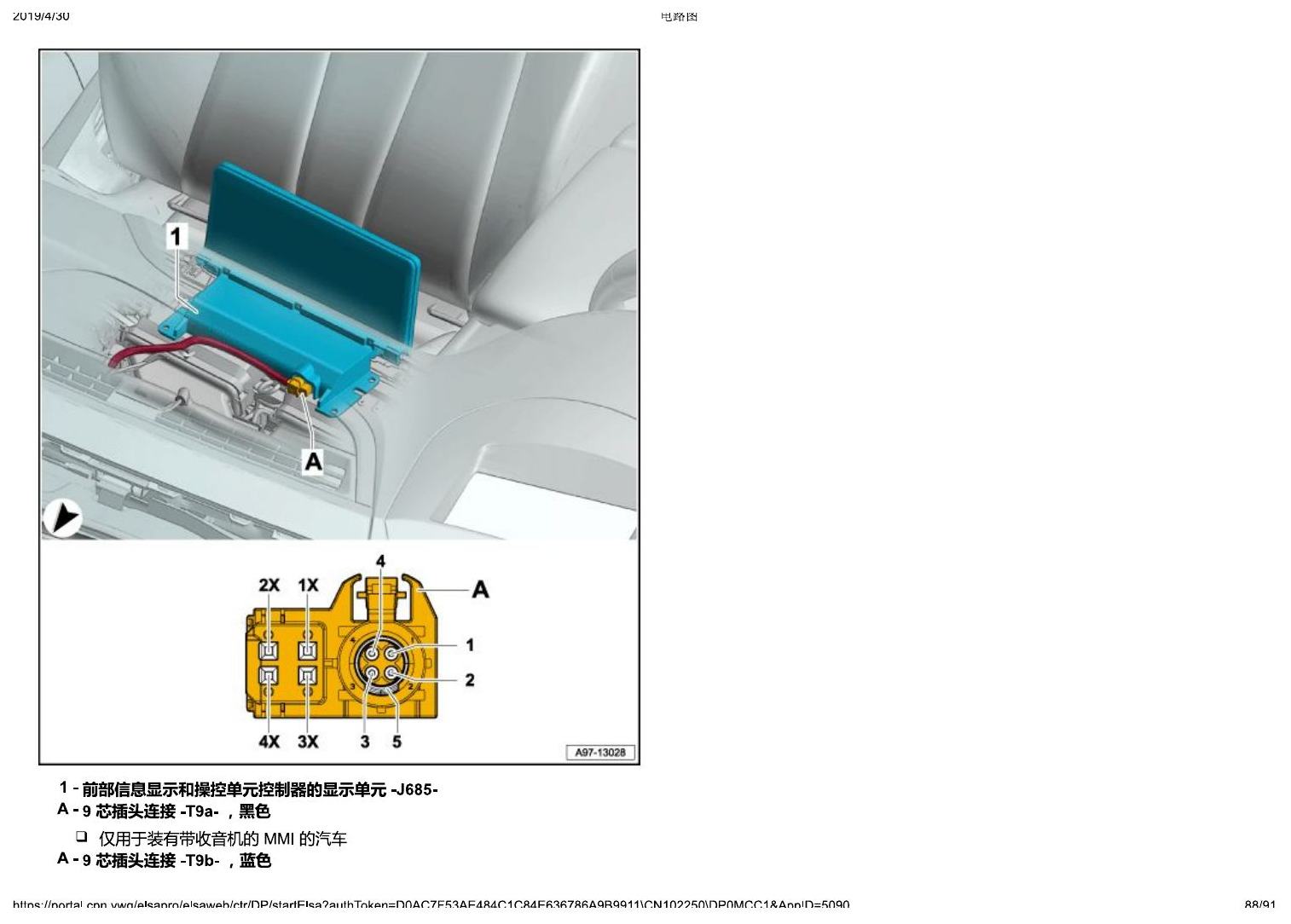

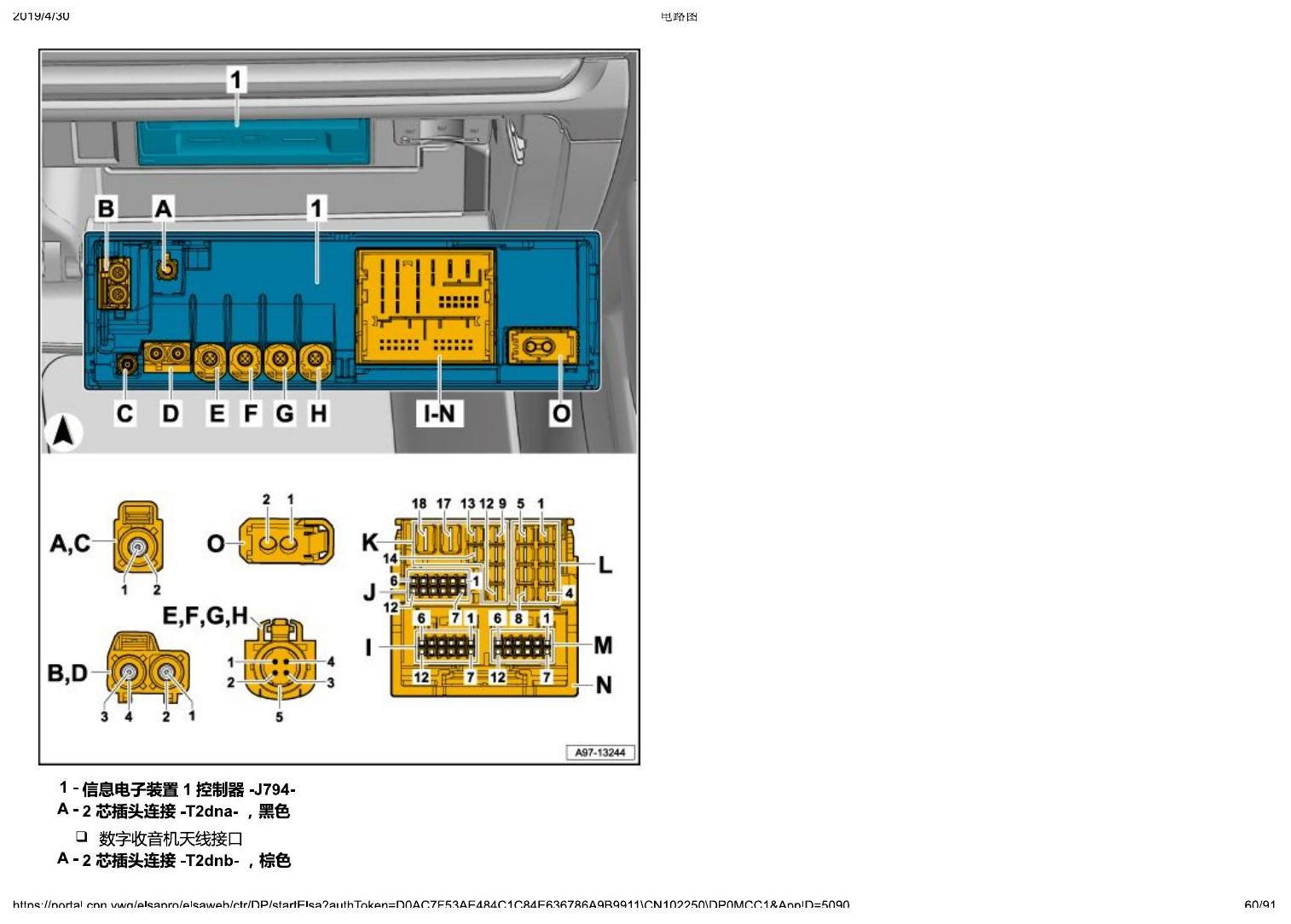

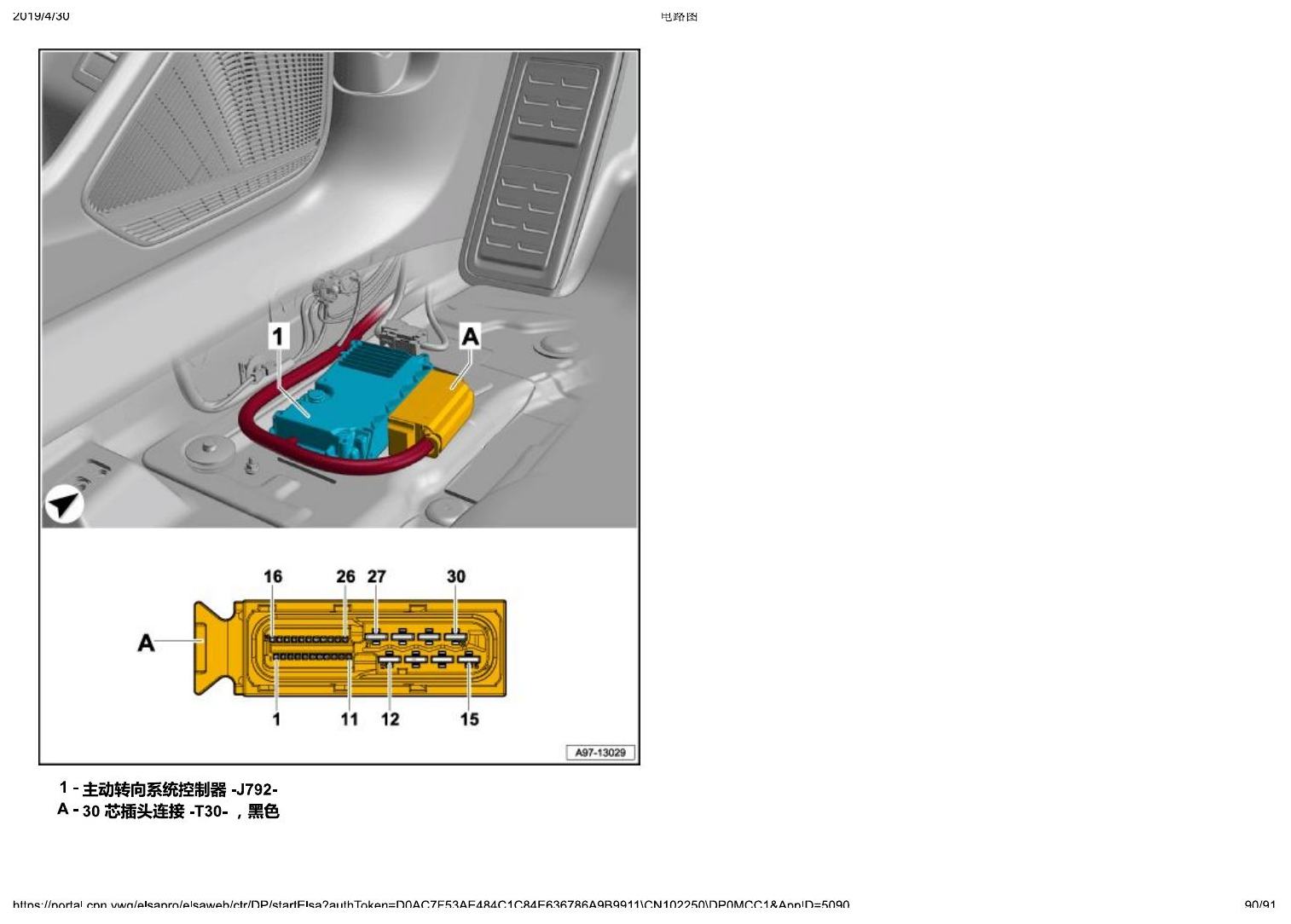

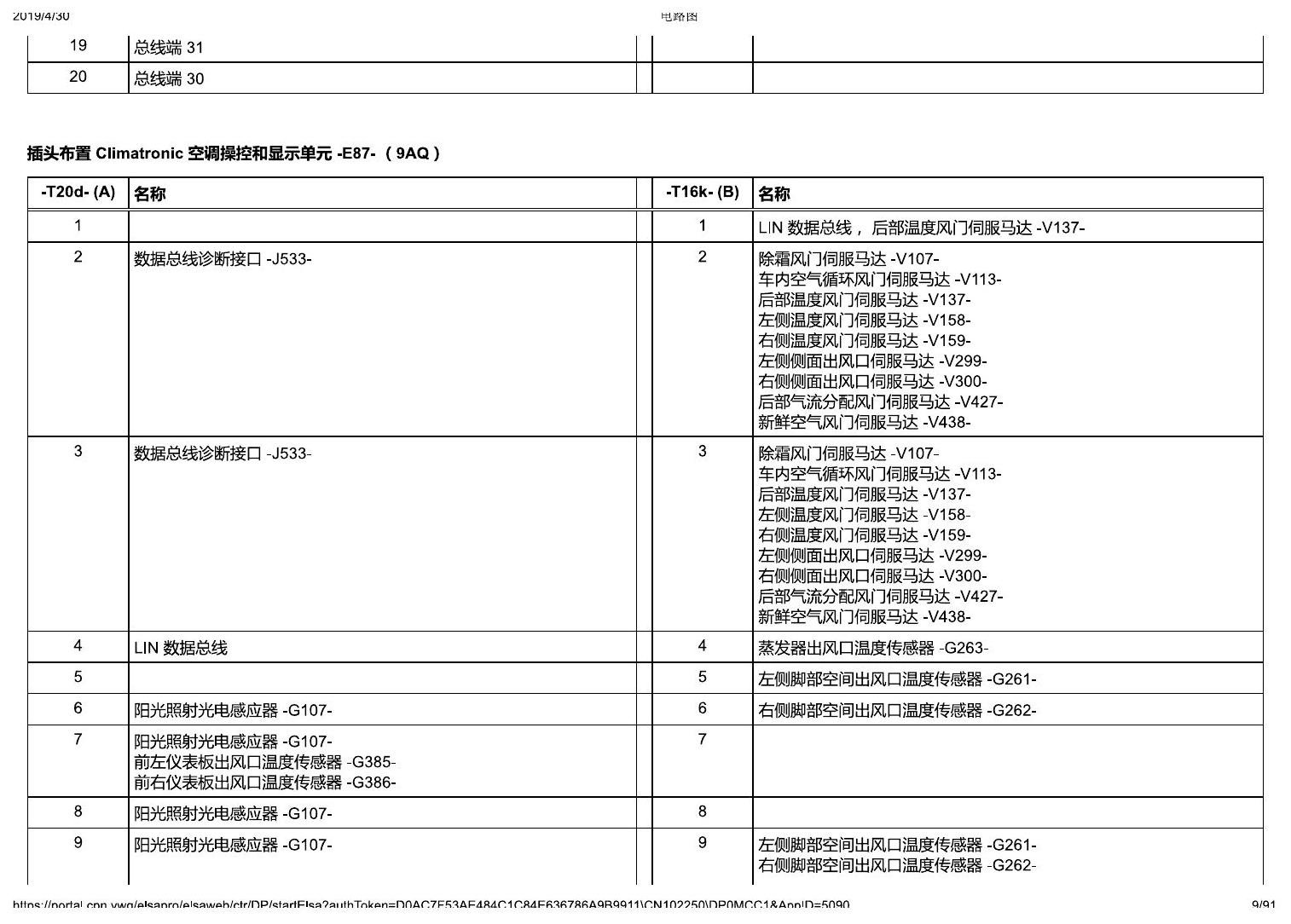

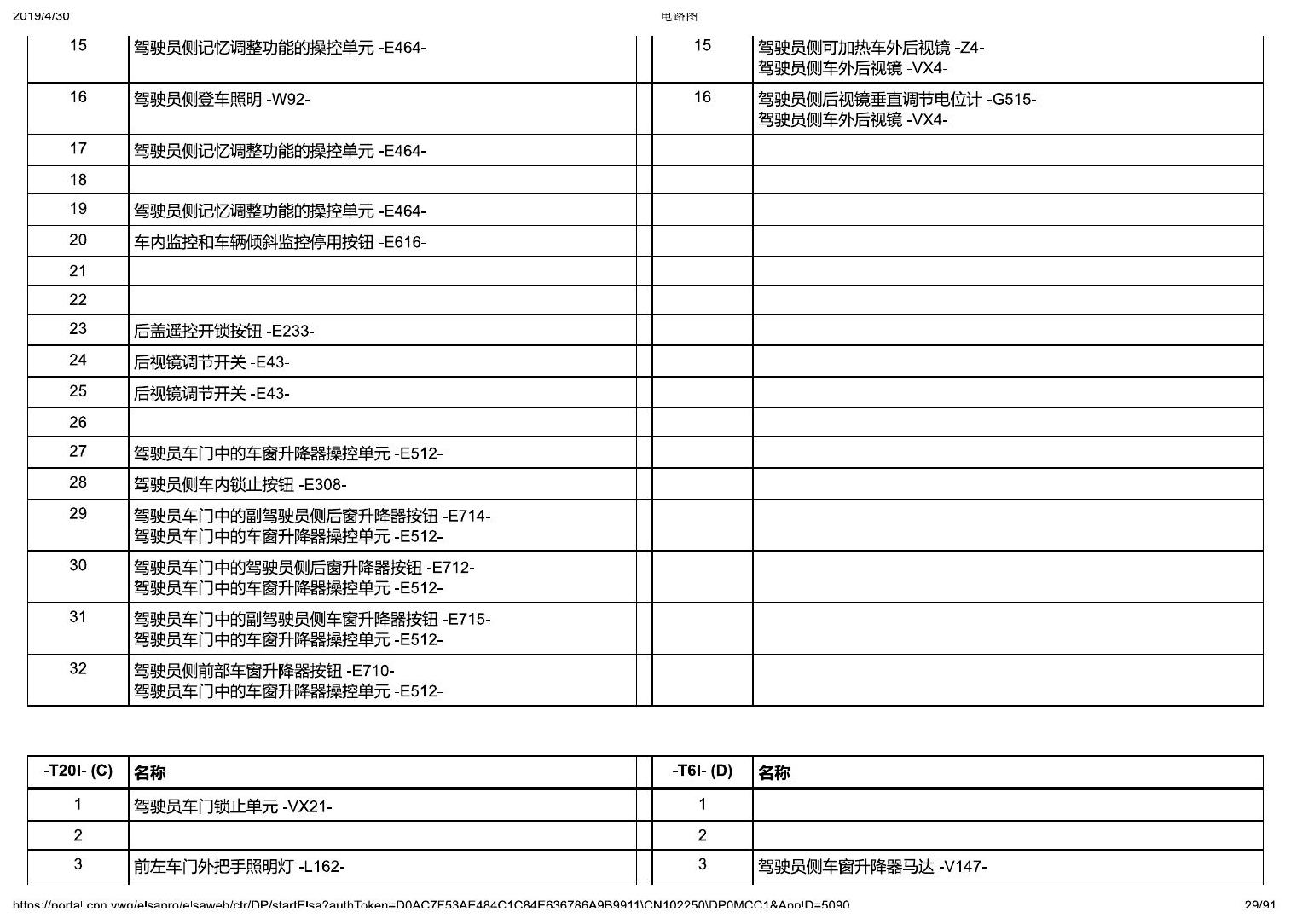

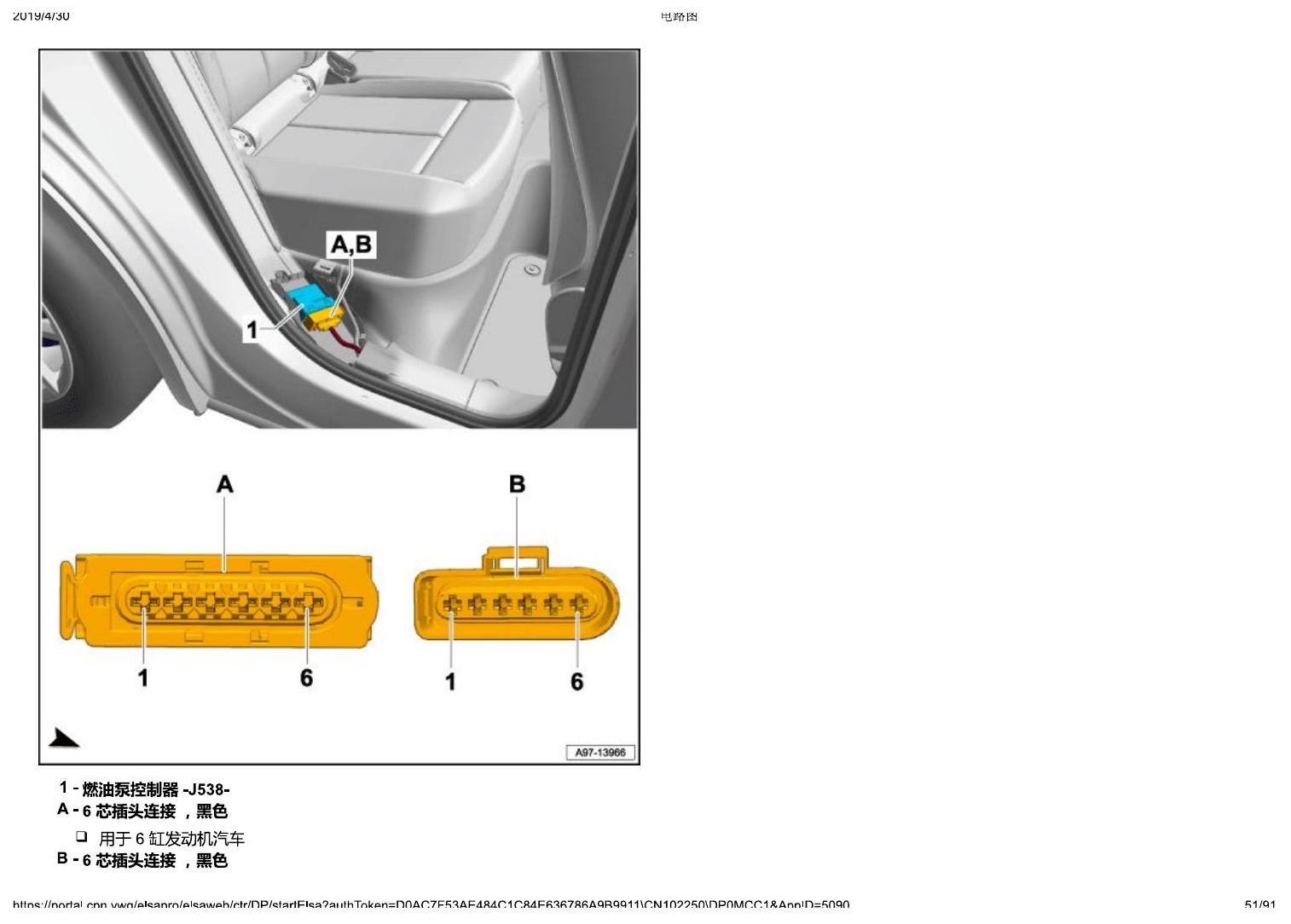

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第1页

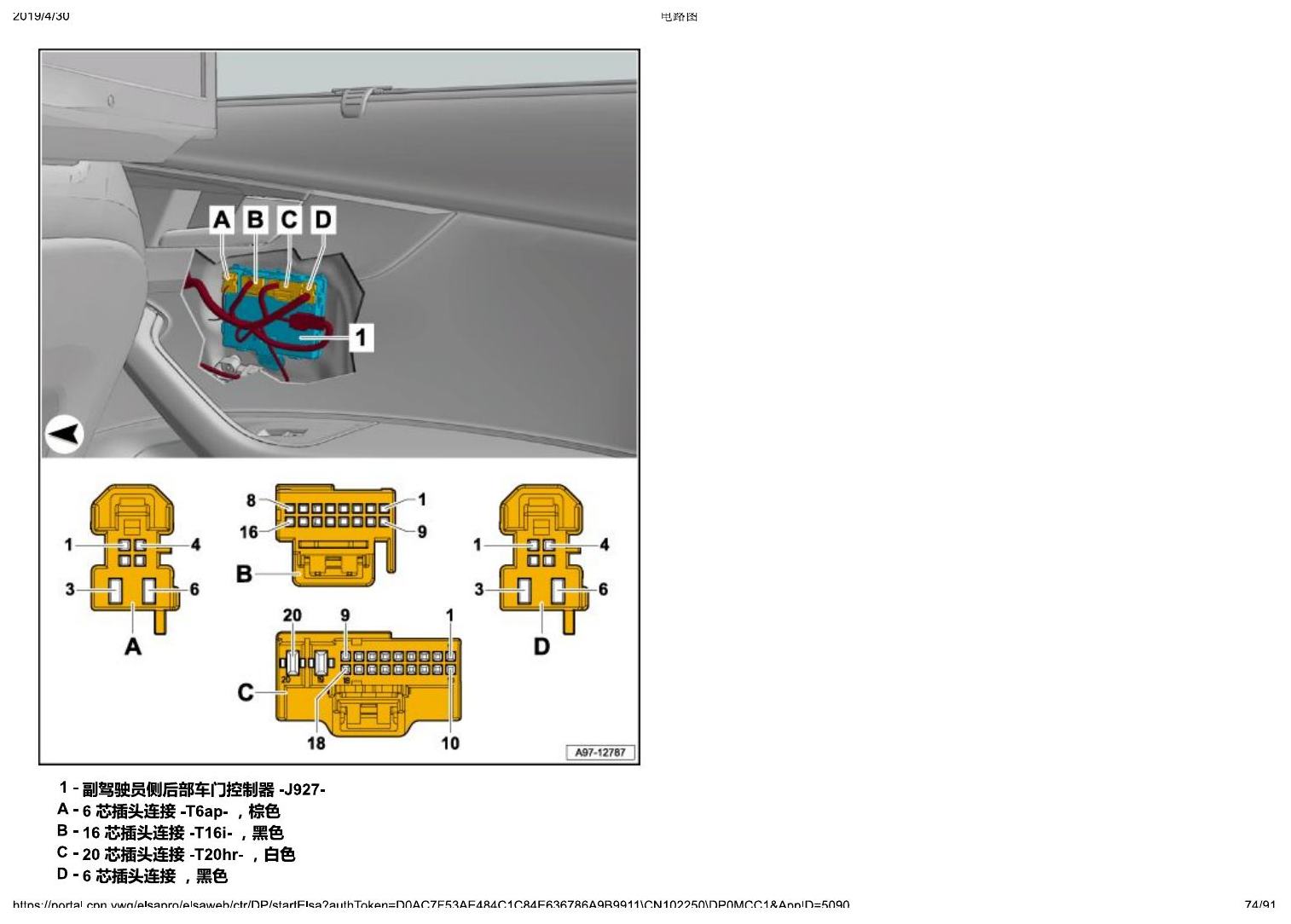

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第2页

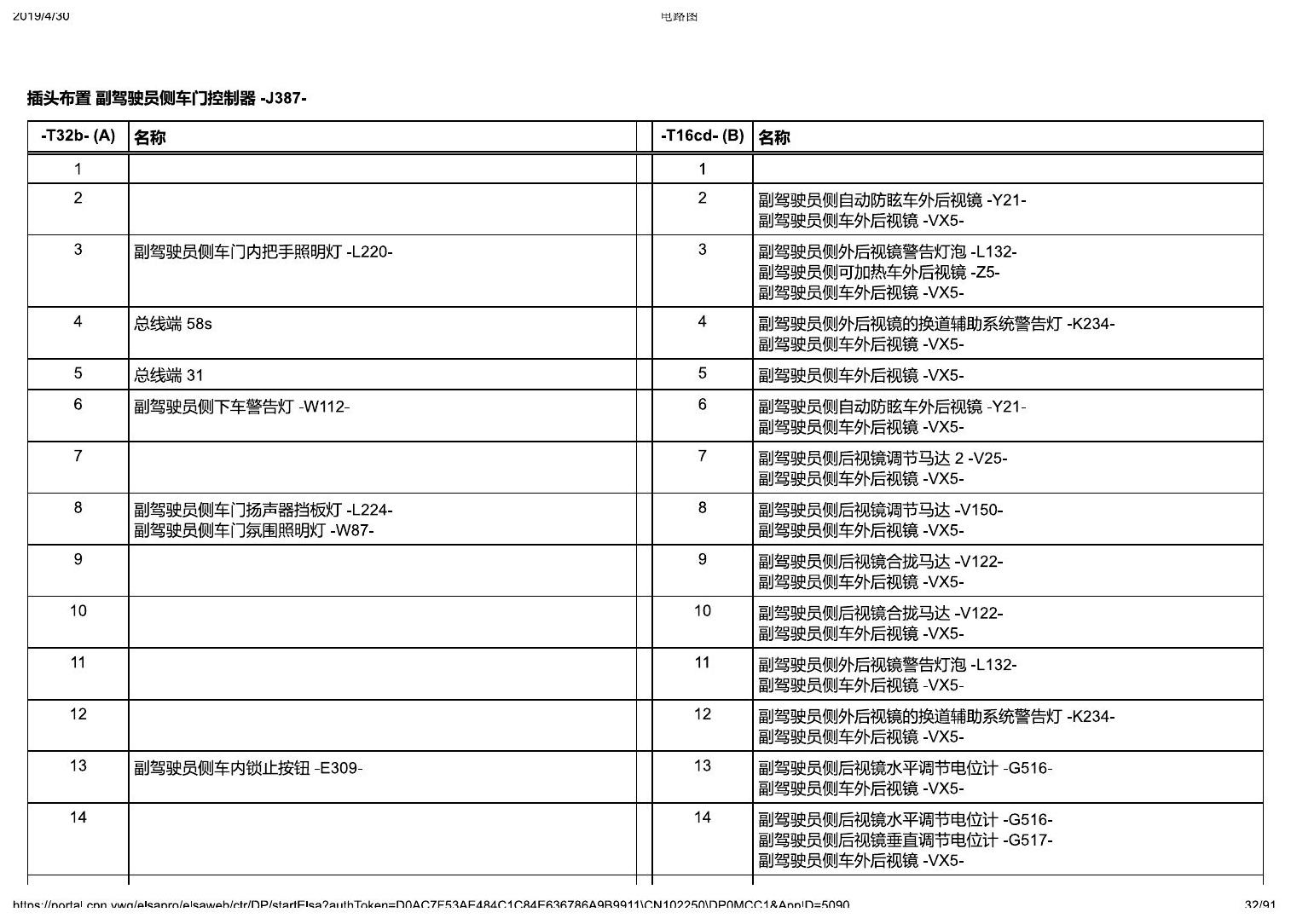

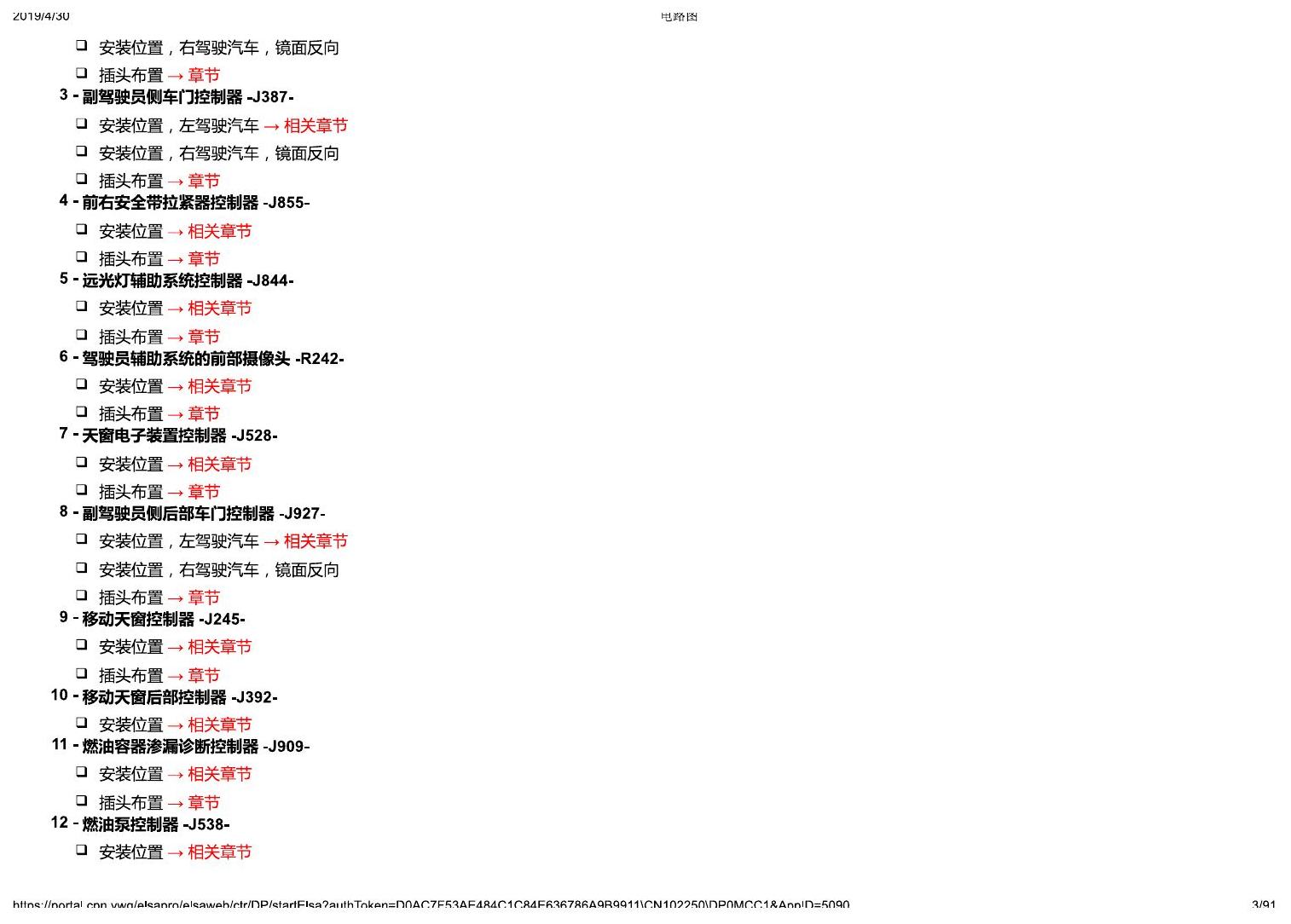

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第3页

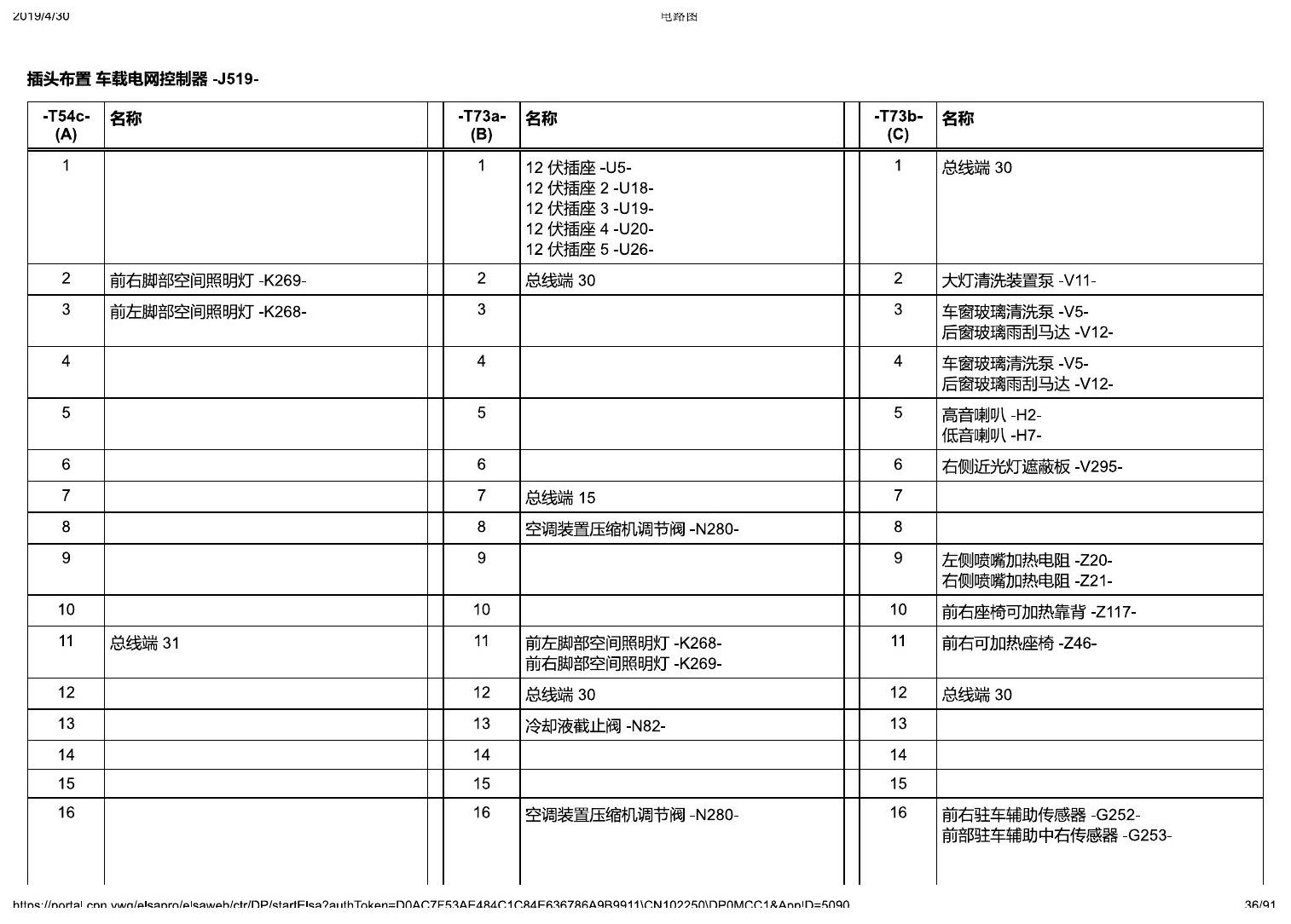

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第4页

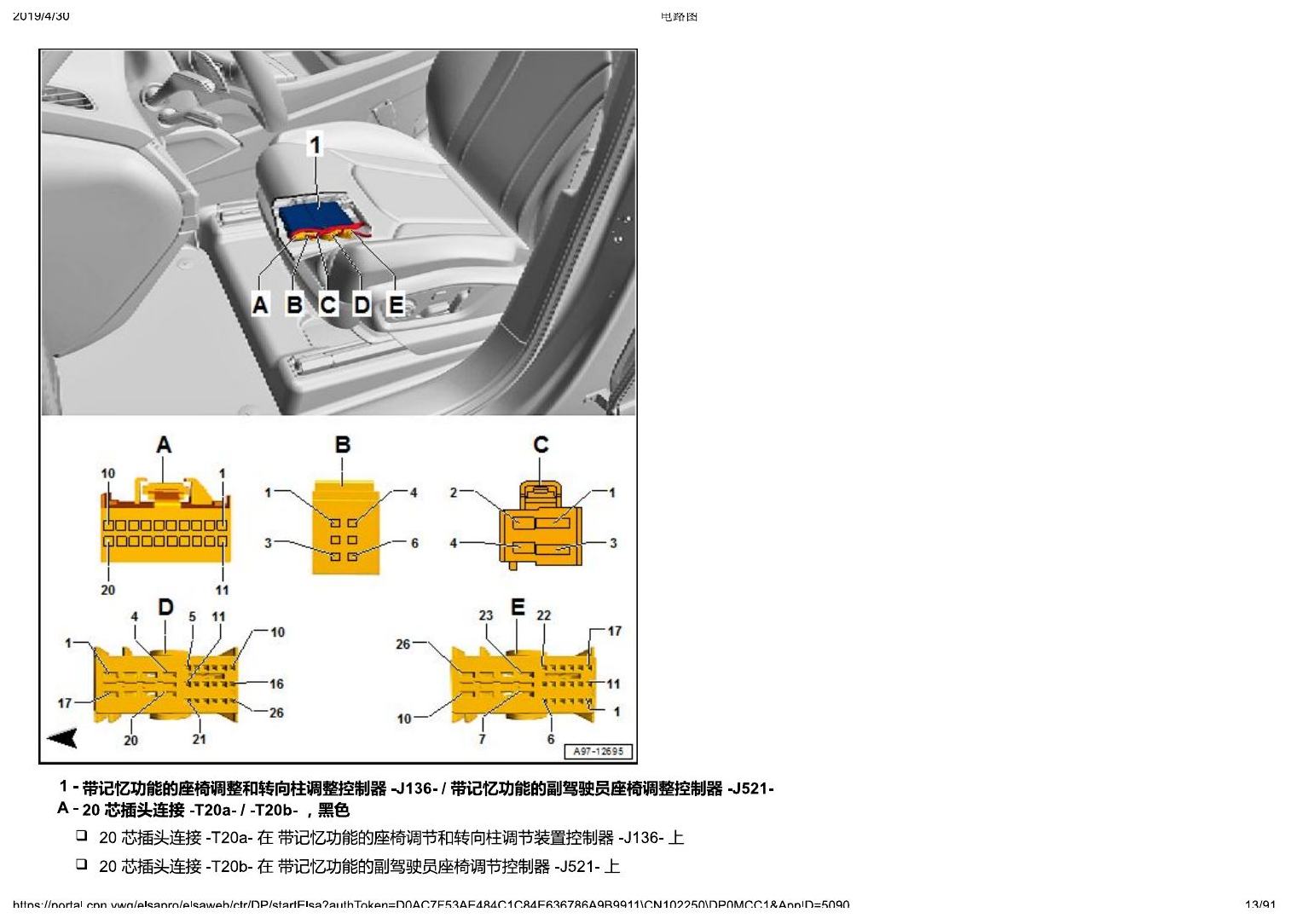

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第5页

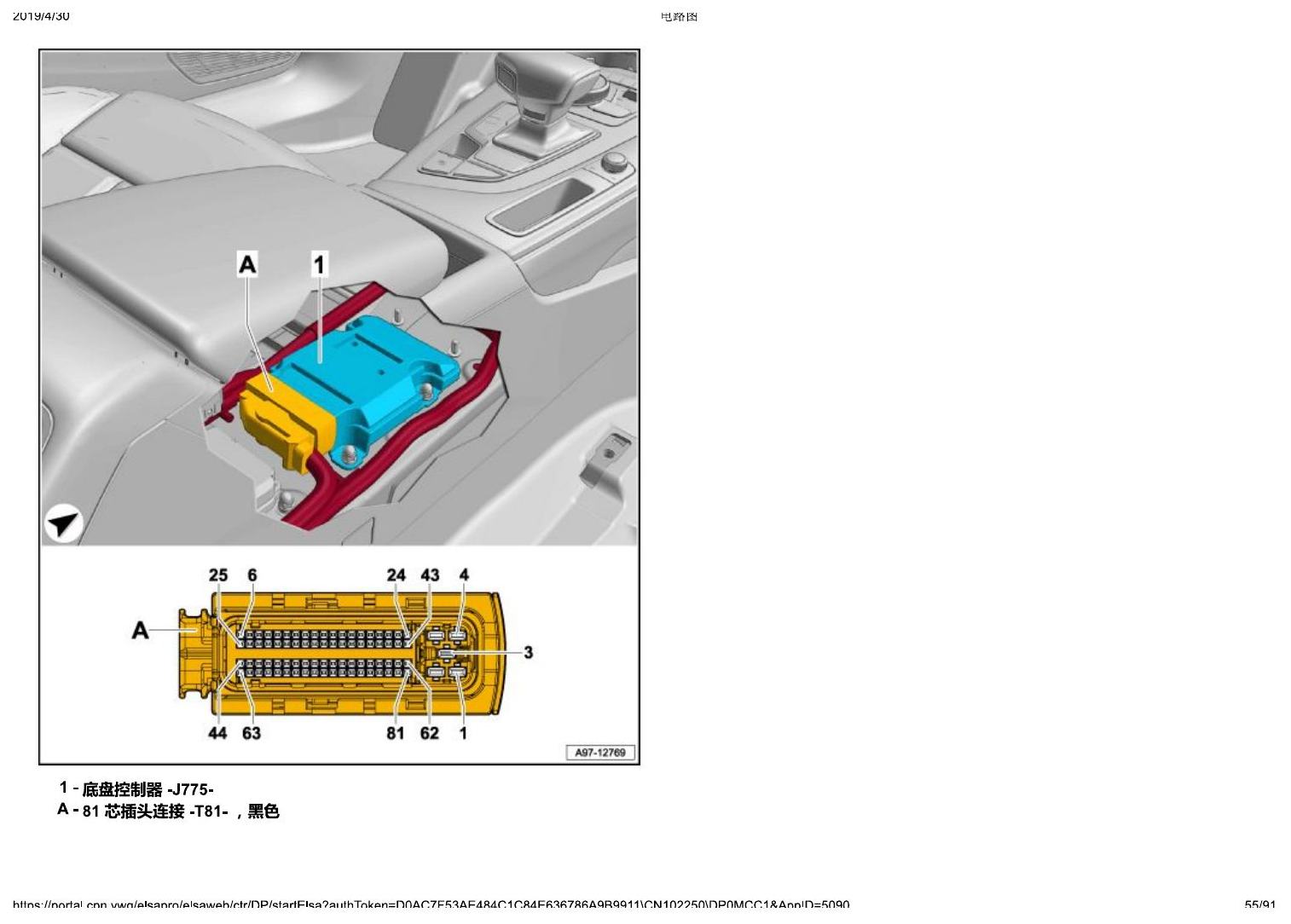

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第6页

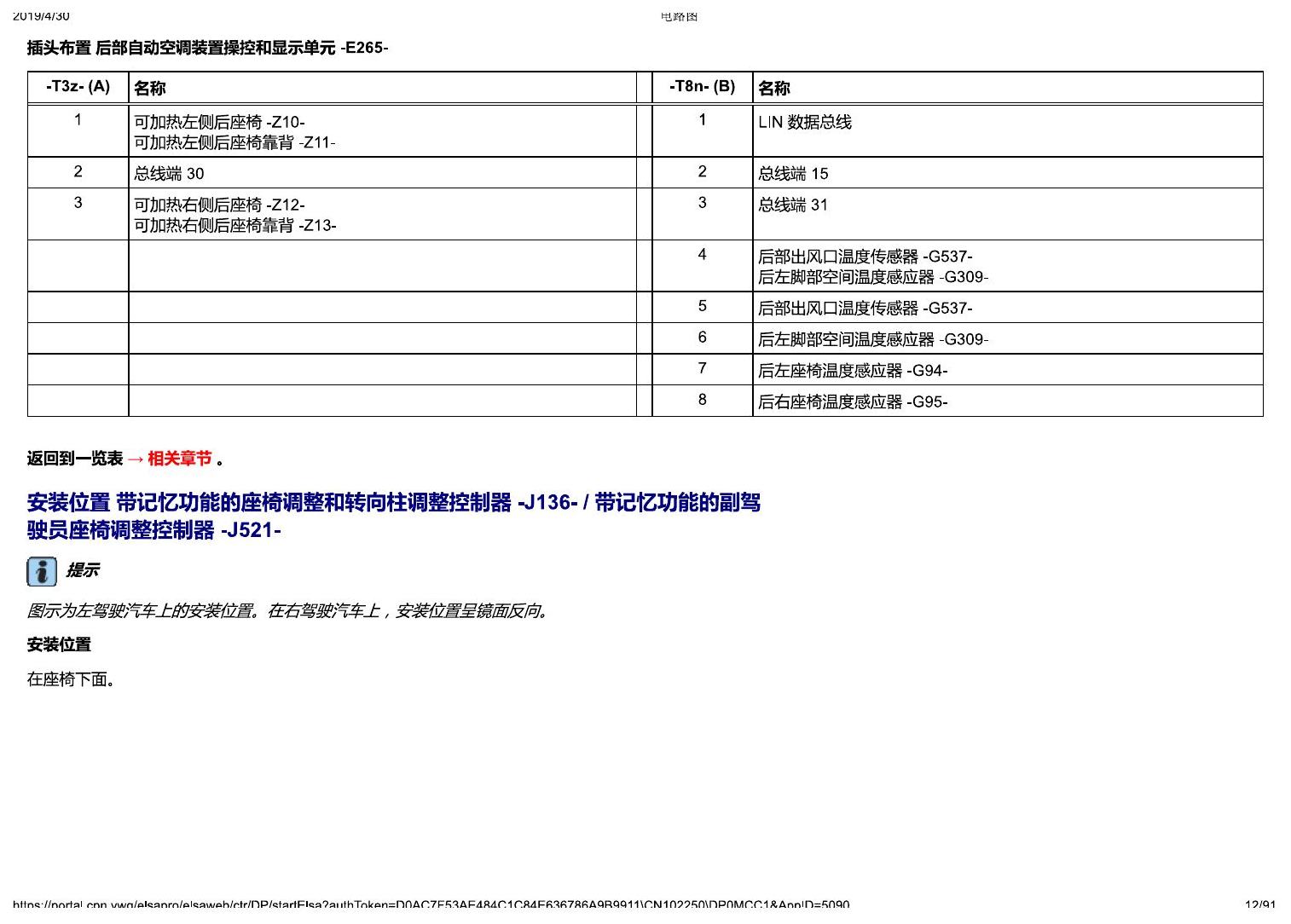

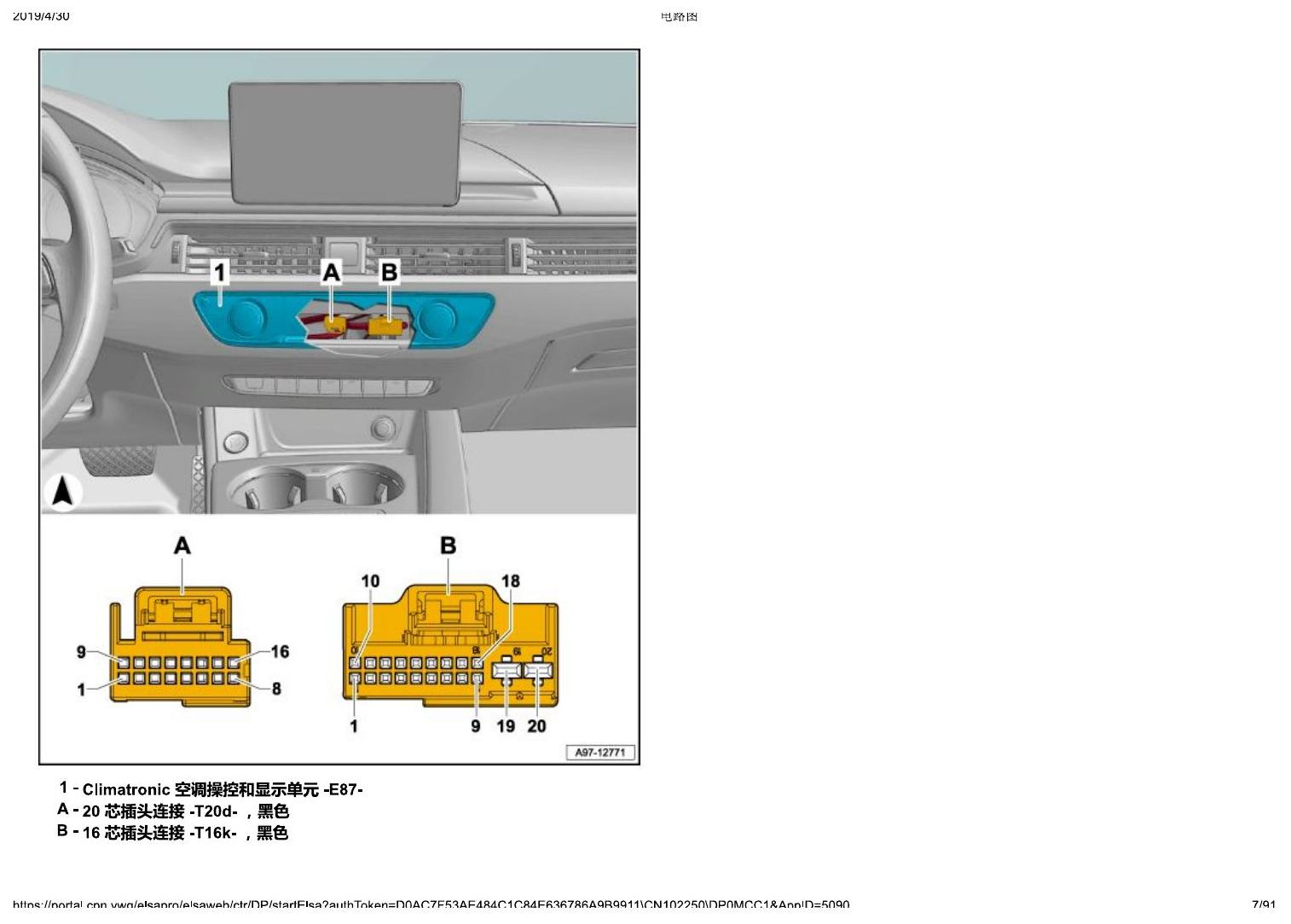

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第7页

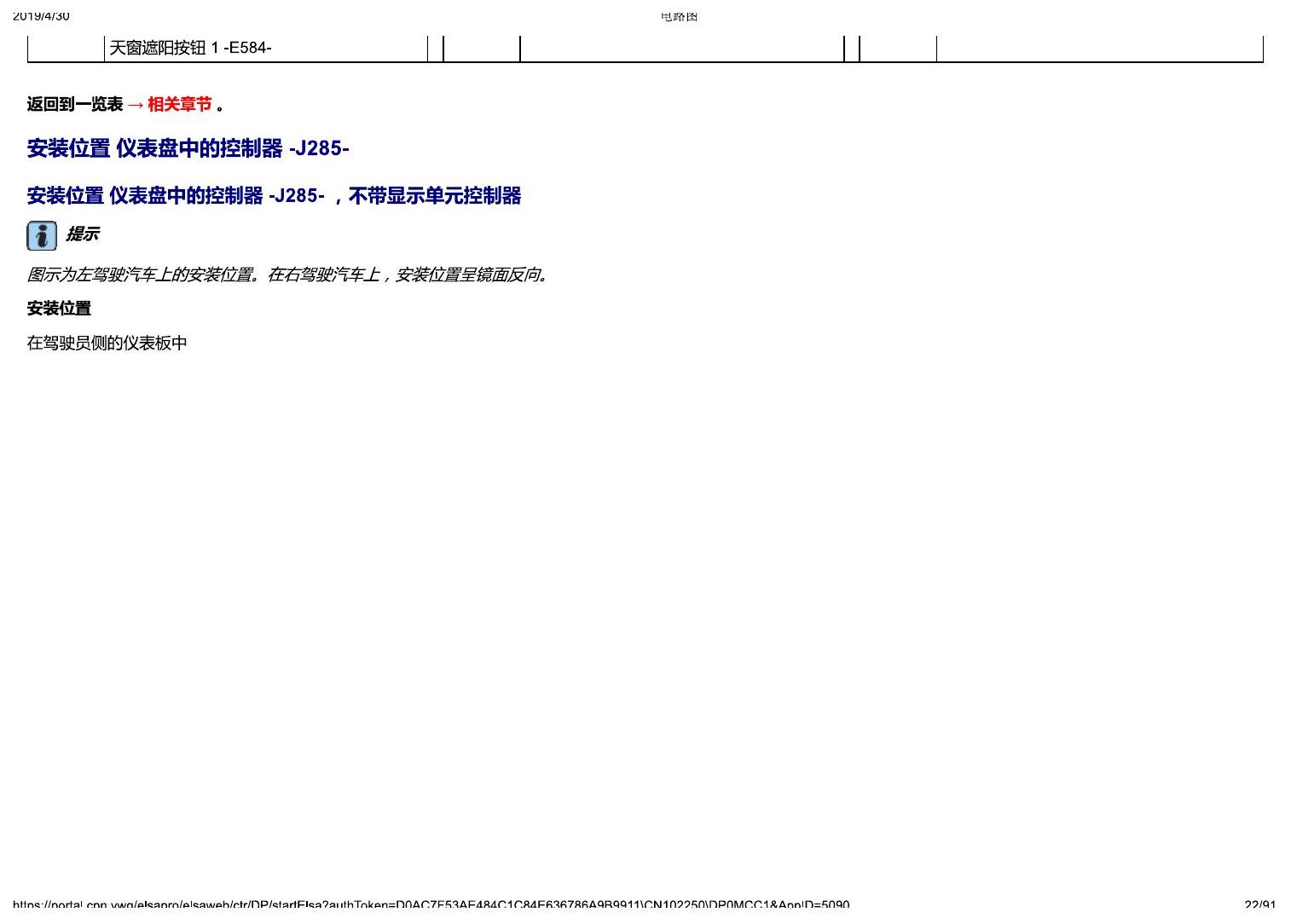

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第8页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第9页

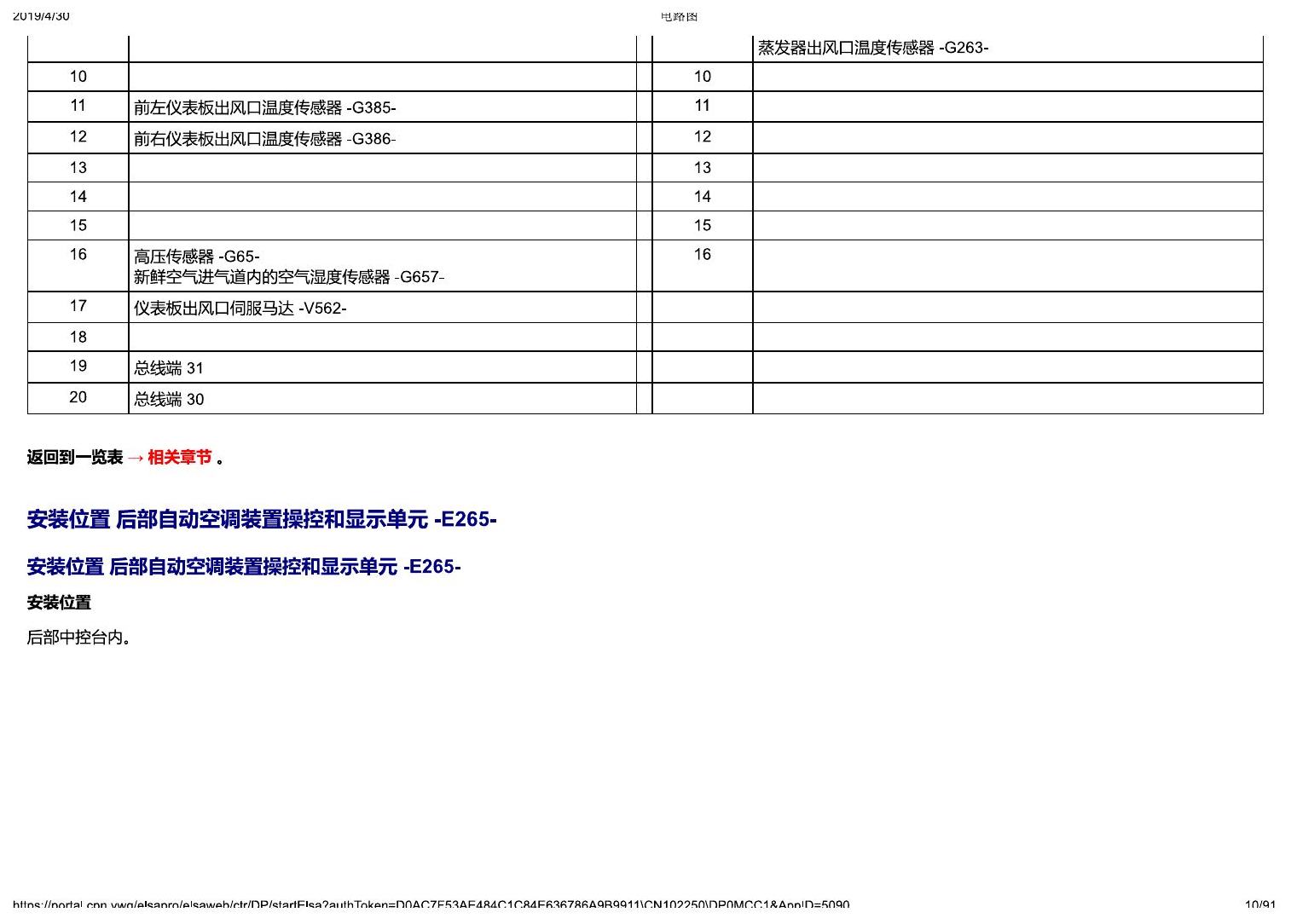

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第10页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第11页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第12页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第13页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第14页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第15页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第16页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第17页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第18页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第19页

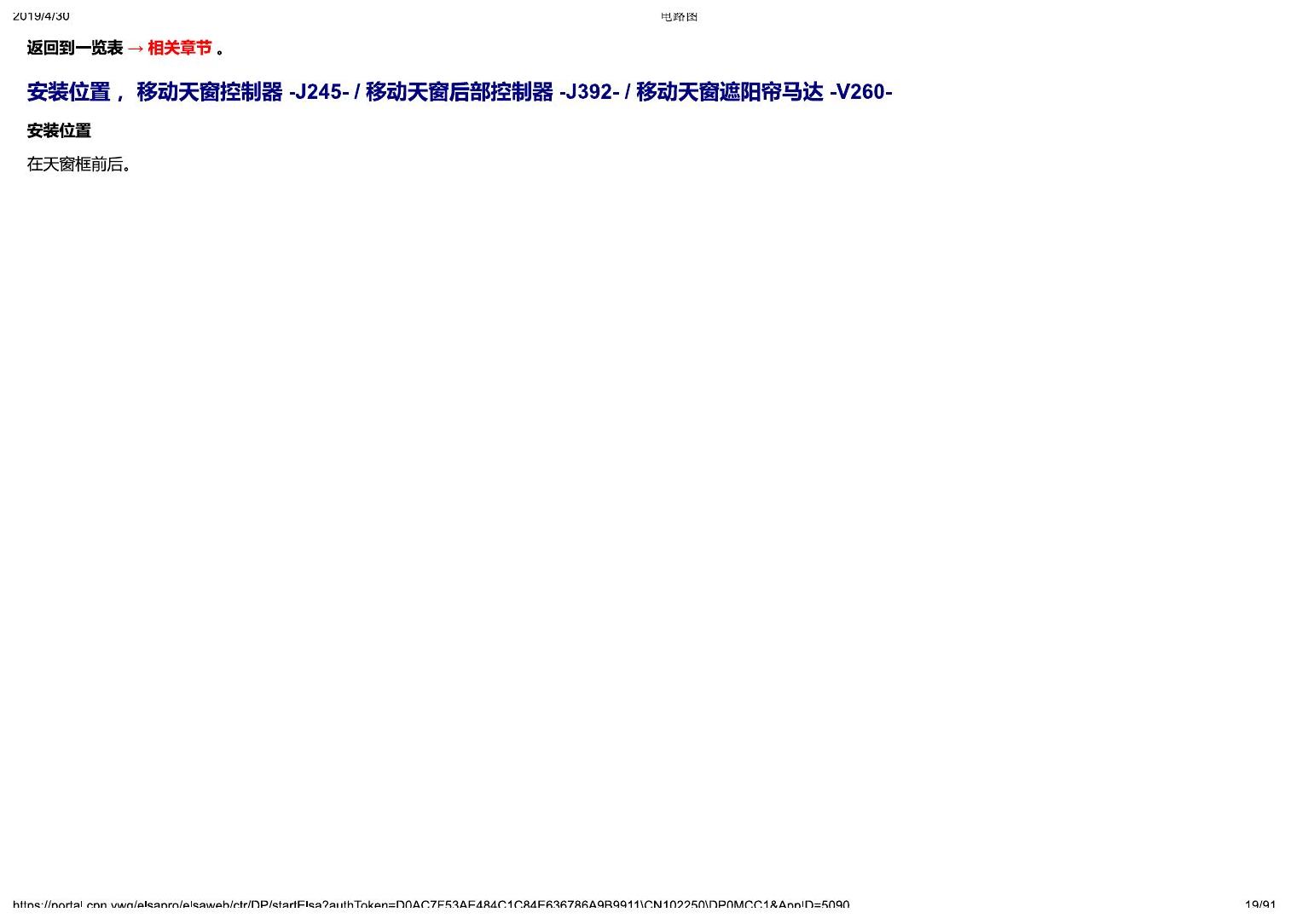

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第20页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第21页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第22页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第23页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第24页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第25页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第26页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第27页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第28页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第29页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第30页

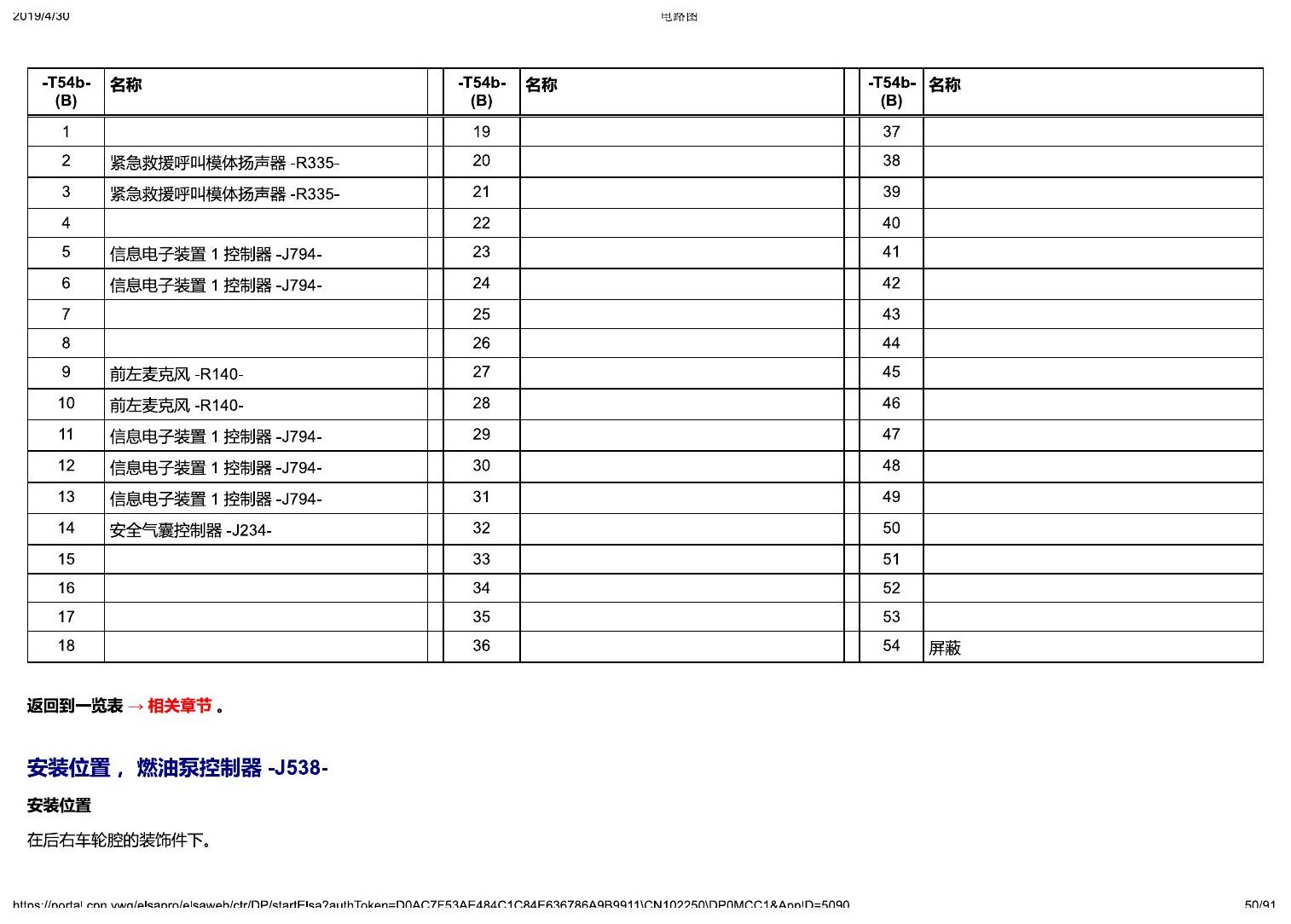

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第31页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第32页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第33页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第34页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第35页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第36页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第37页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第38页

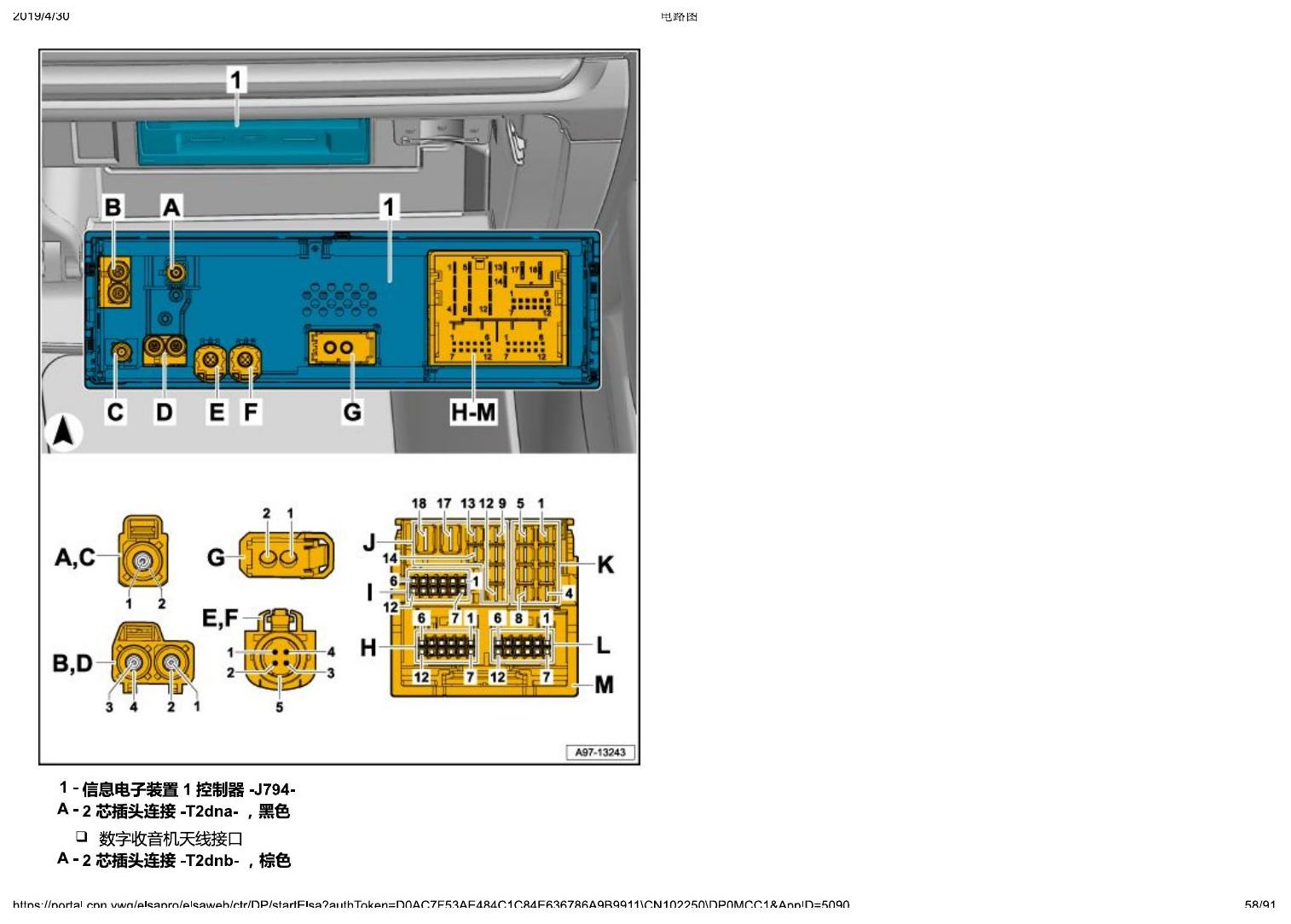

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第39页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第40页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第41页

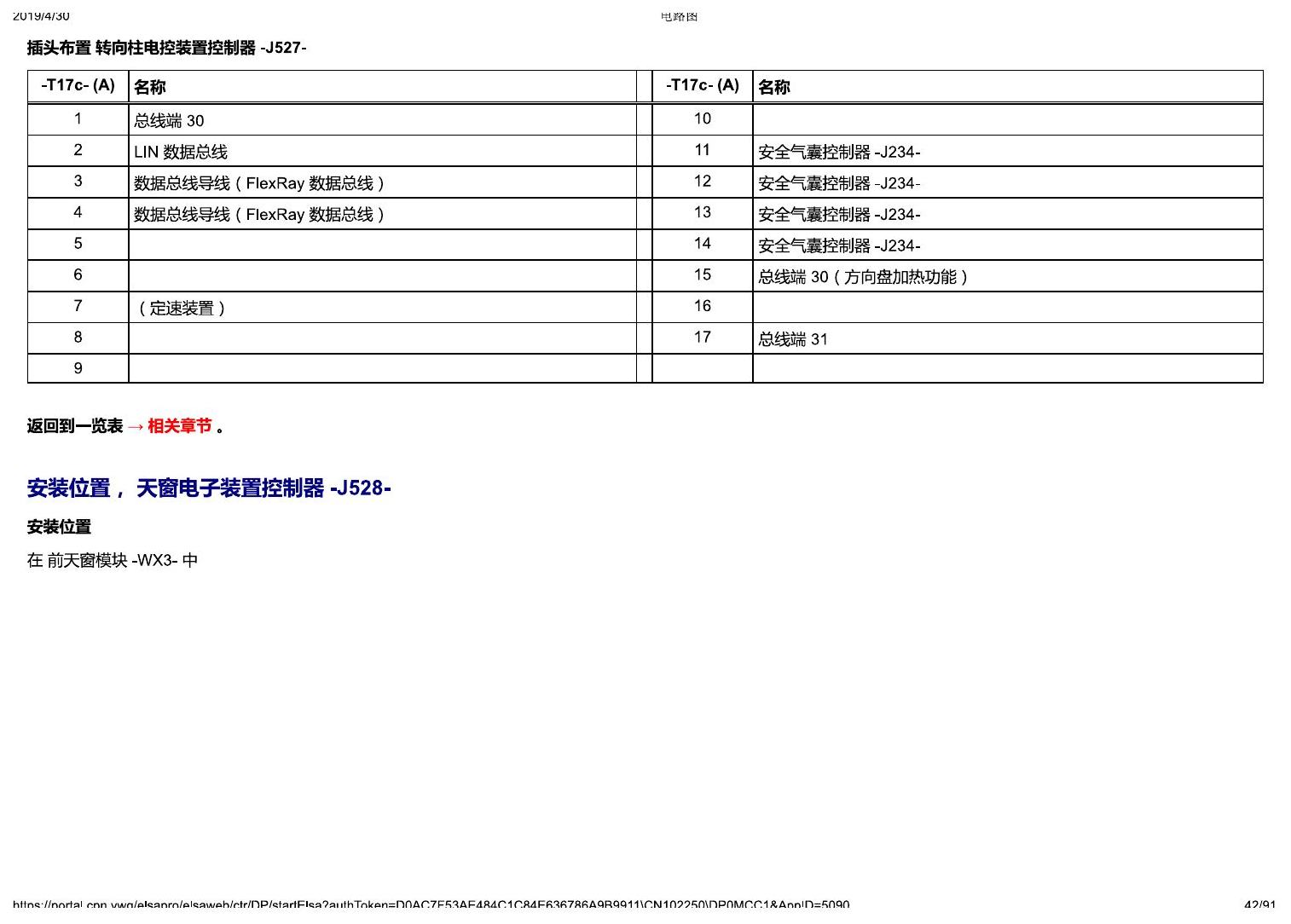

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第42页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第43页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第44页

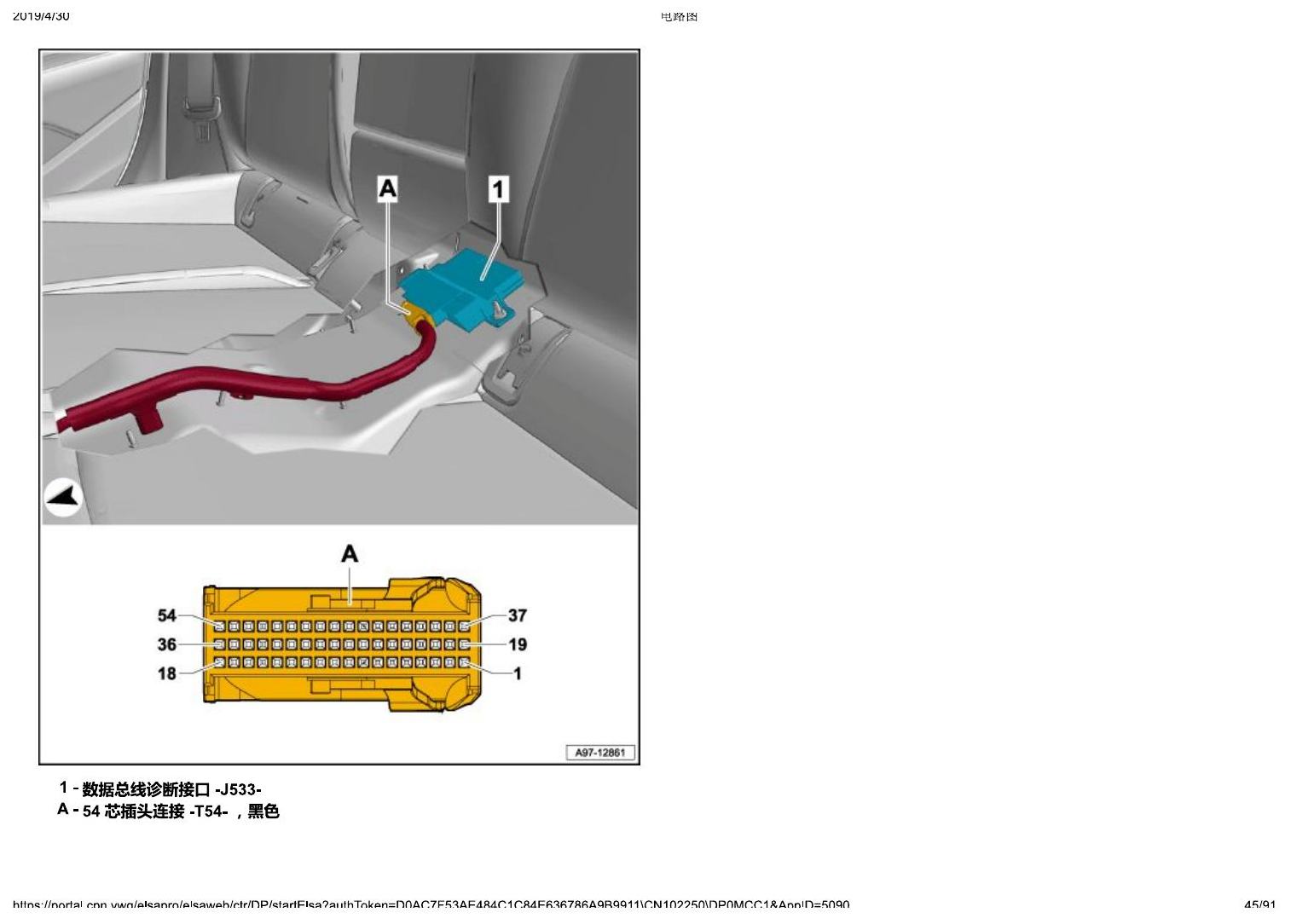

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第45页

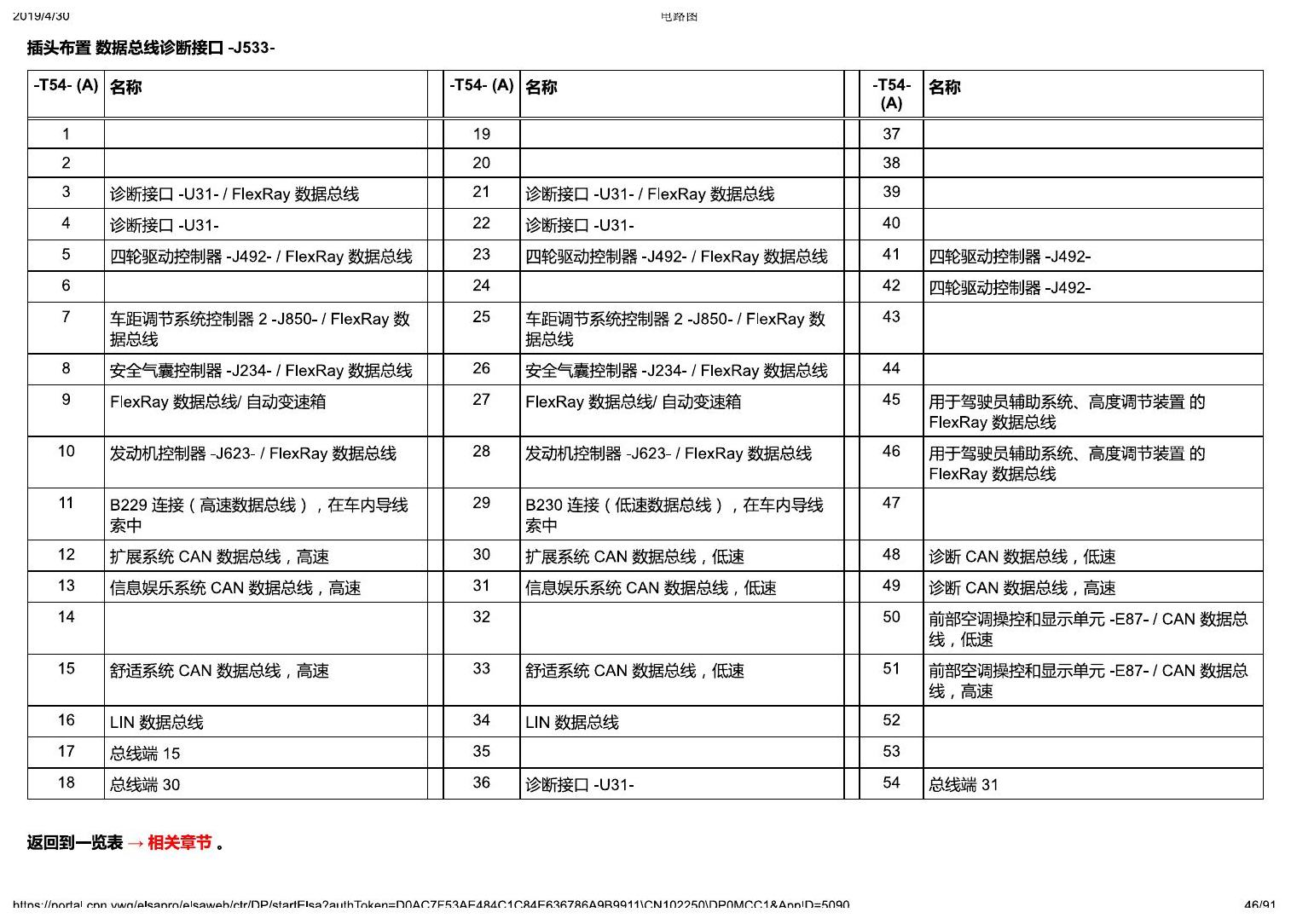

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第46页

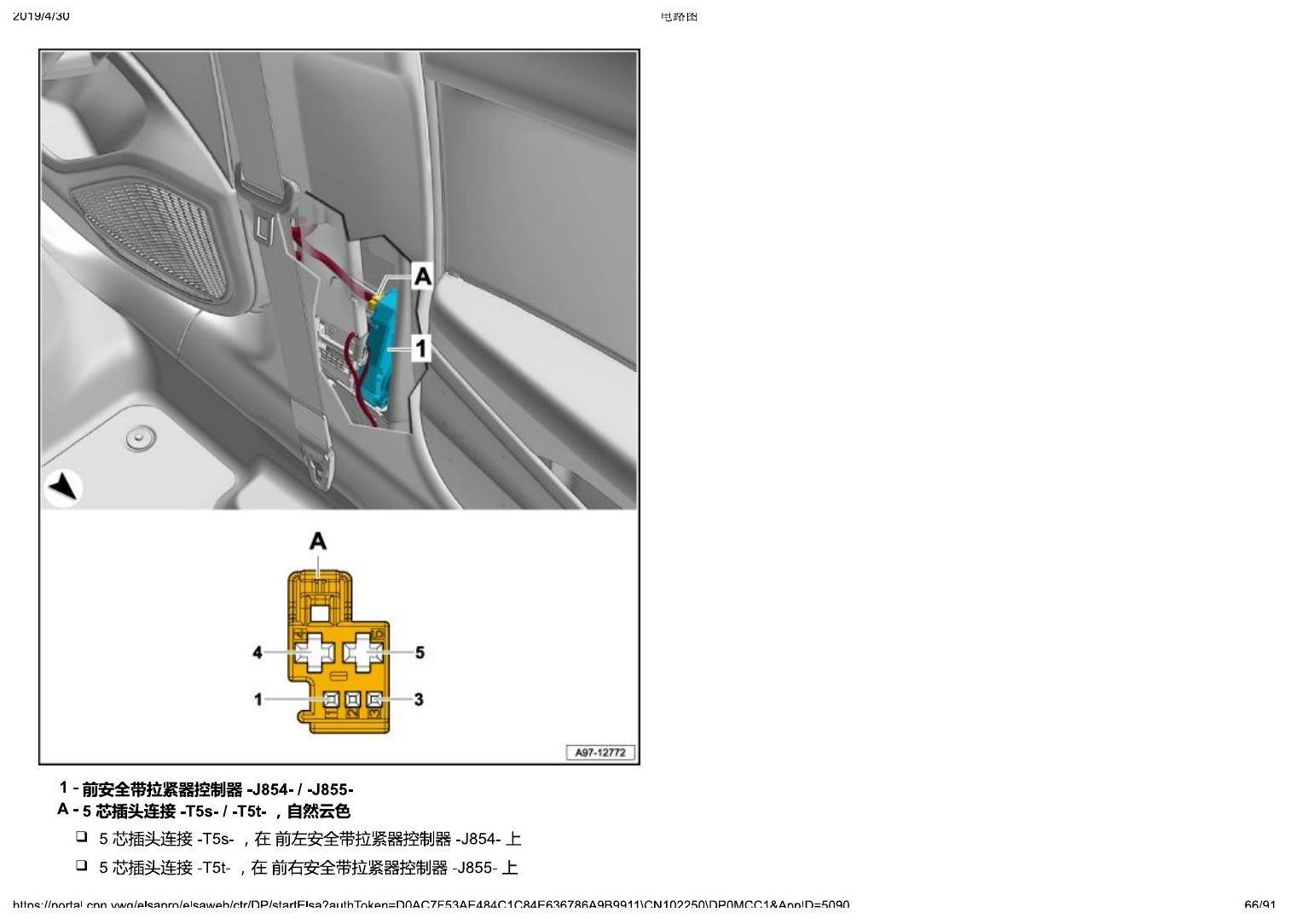

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第47页

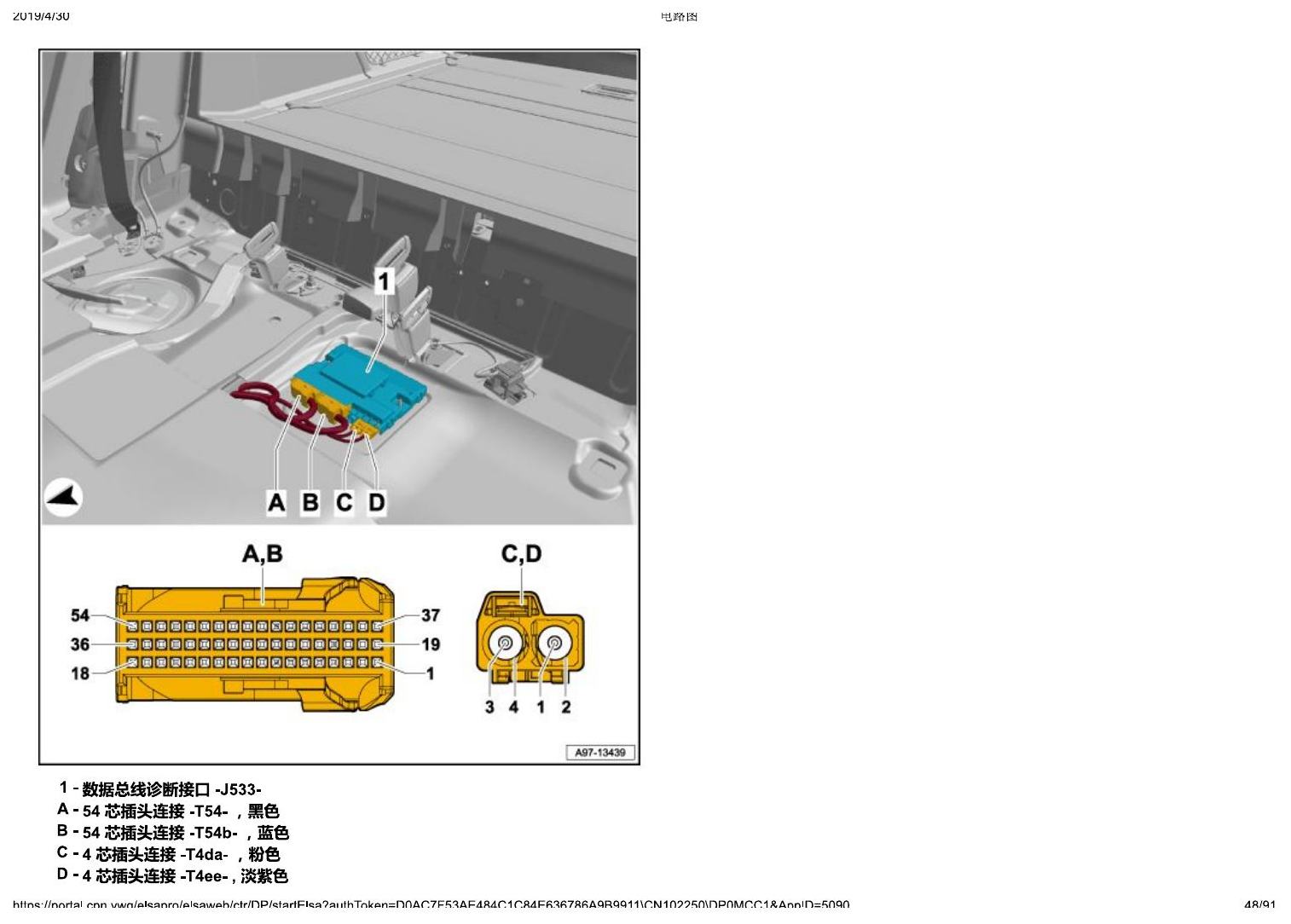

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第48页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第49页

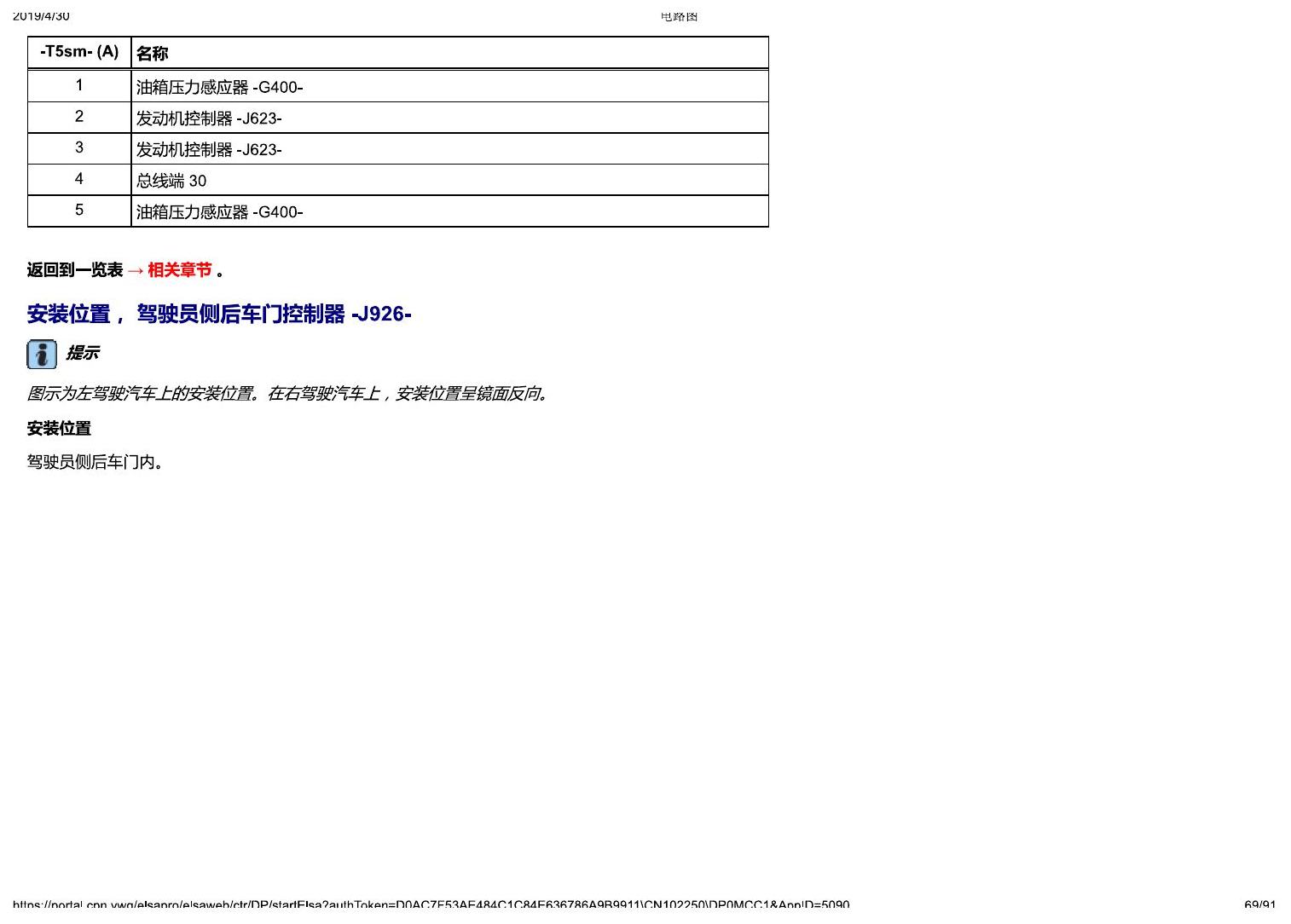

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第50页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第51页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第52页

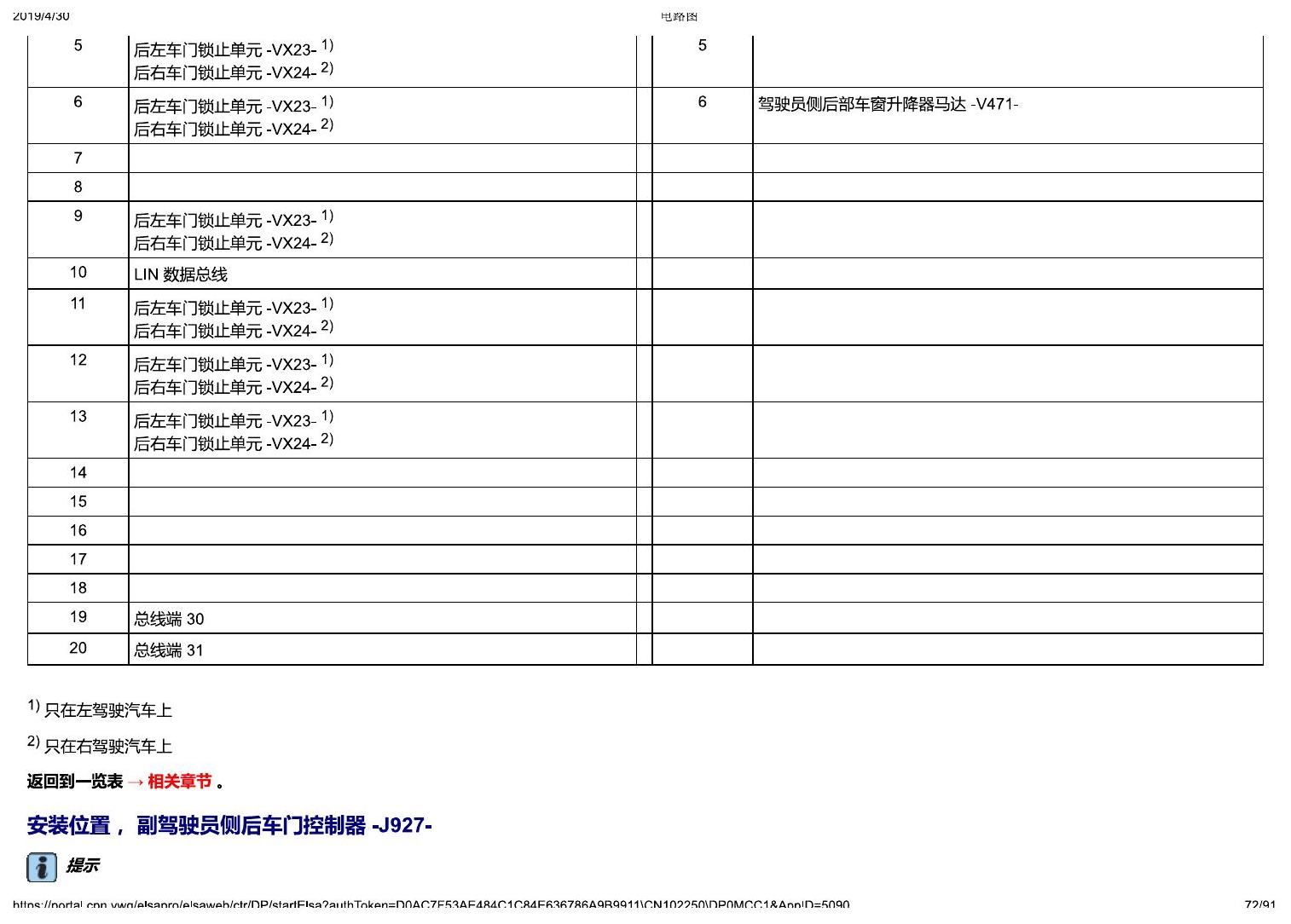

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第53页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第54页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第55页

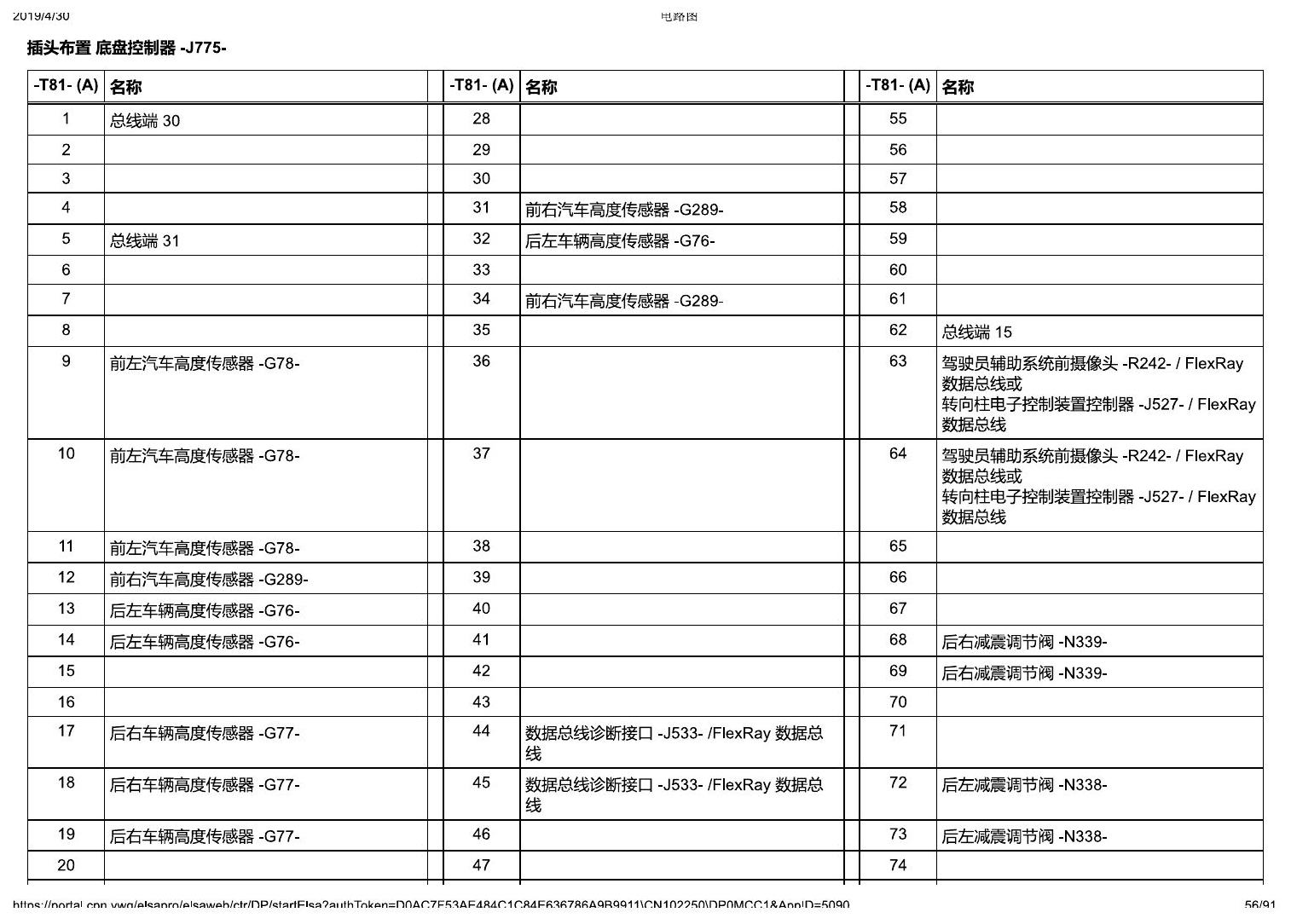

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第56页

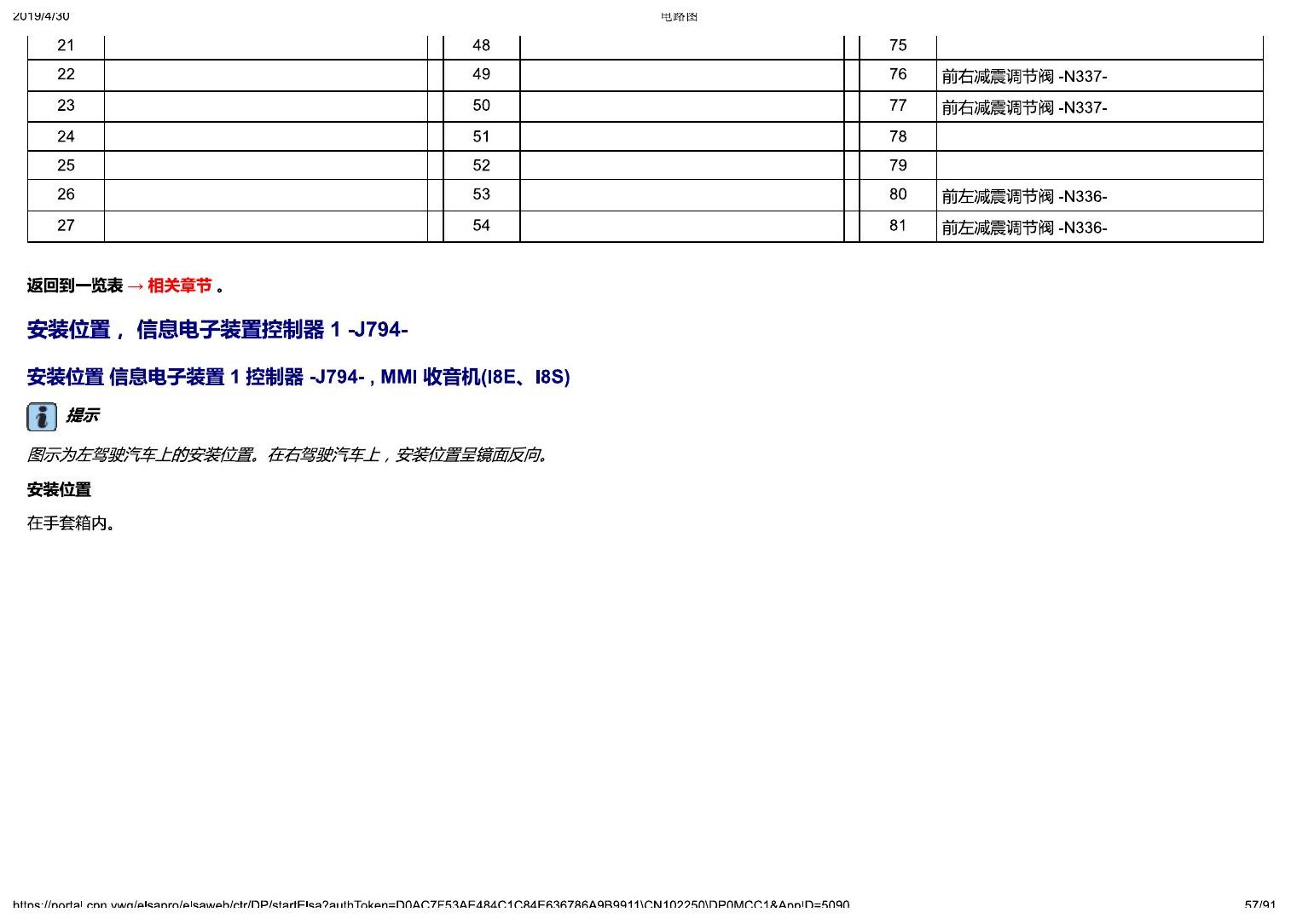

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第57页

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第58页

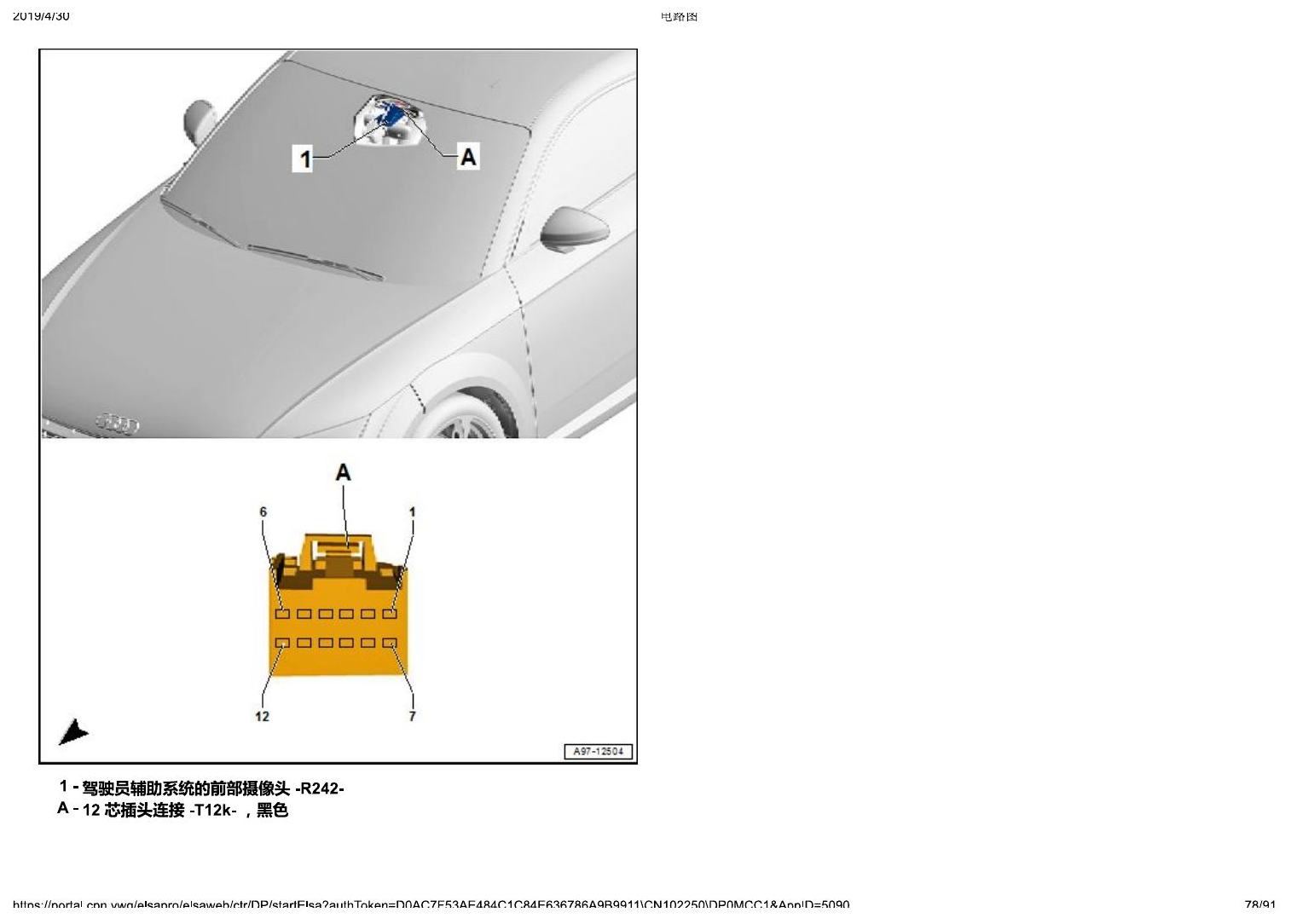

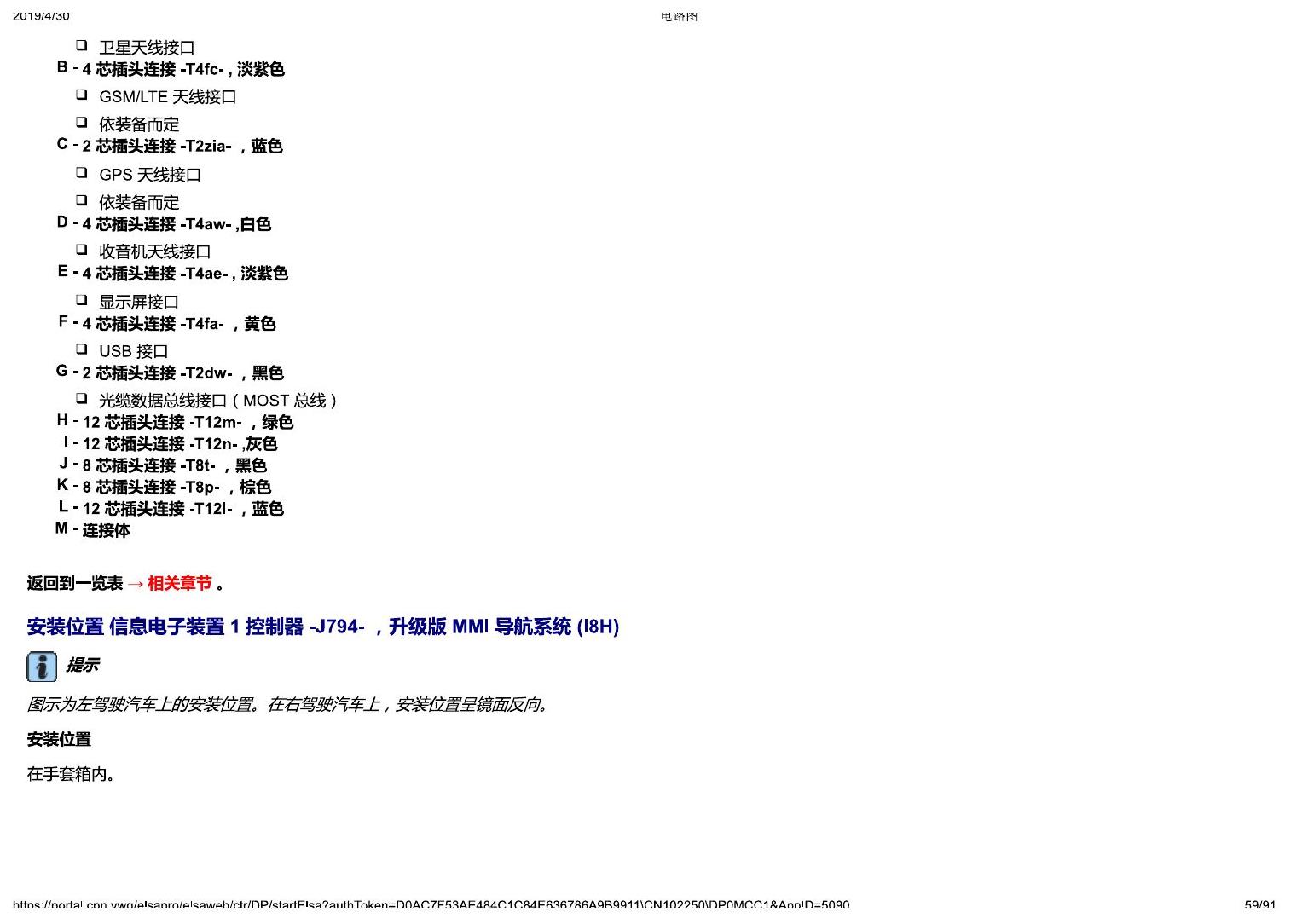

奥迪A4L B9 安装位置-汽车中部的控制器电路图 — 奥迪A4L B9 安装位置-汽车中部的控制器电路图原始资料第59页
