特斯拉 Model 3 低压线束维修规范：100 mm禁区、单/双接头、关键安全电路与同轴线

线束维修的目标是恢复出厂级可靠性，而不是“接通就算完成”。原厂明确规定不可维修对象、连接器附近禁区、移动区域禁区、单接头与双接头选择，并要求最终完成拉力、密封、包扎和功能检查。本文是适用边界与质量检查导读，不是完整施工教程；仅由受训人员按完整原厂程序操作。无法恢复出厂级质量时，应停止修补并更换线束。

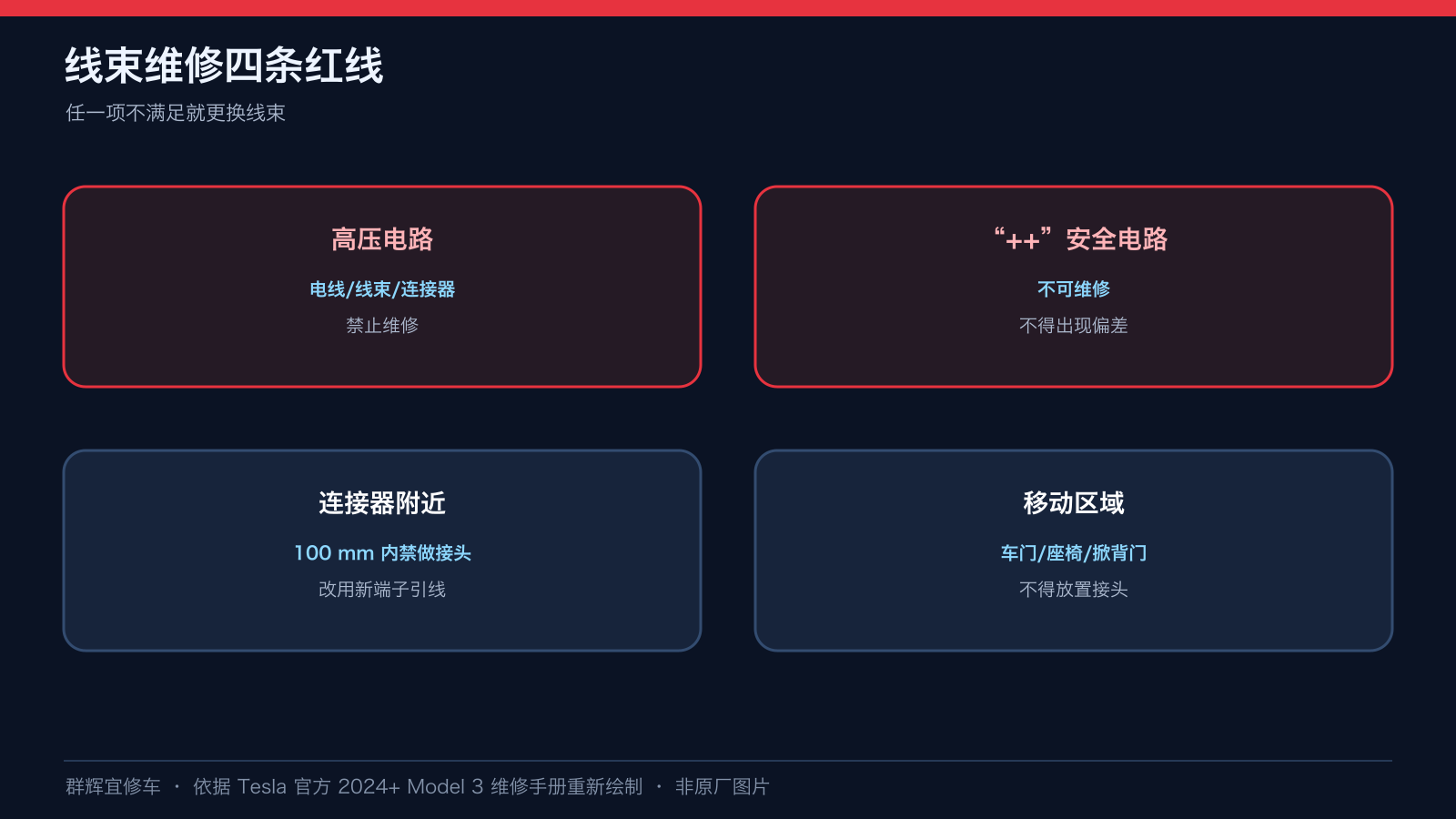

一、不可维修与禁区

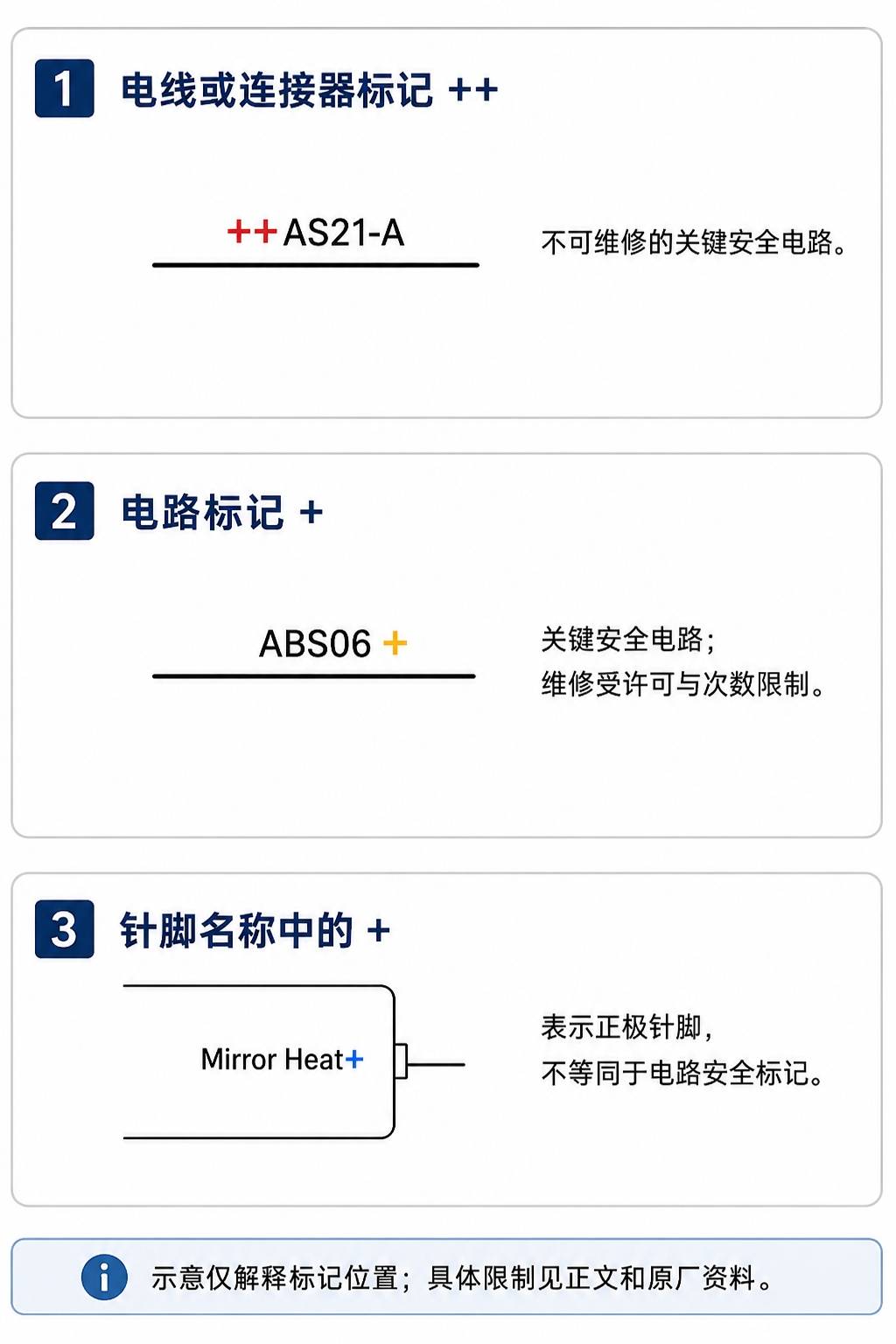

• 高压电路中的电线、线束和连接器不可维修；电路图标有“++”的电线或连接器不可维修。英文原厂还明确禁止手动检查导通、重新插针、拼接和返工；中文相关句子存在翻译歧义，不能据此把这些操作理解为允许。气囊和预紧器的引爆连接器本体也不可维修，不能把线束可修理解为引爆插头可修。
• 电路上的单个“+”表示关键安全电路，最多允许维修 2 次；原厂针对 Tesla 技术人员要求事先通过 Toolbox 升级申请许可。针脚名称中的“+”（例如 Mirror Heat+）只表示正极针脚，不能与电路安全标记混为一谈。
• 原厂针对 Tesla 员工规定：同一线束管束内导线维修量或同一连接器内端子维修量超过 50% 时须先申请授权；这些内部流程不能被当成外部维修者已经获准作业的证明。
• 禁止在距连接器 100 mm 范围内做内联接头；相应情形应按端子引线程序更换引线，在 100 mm 以外的合适位置拼接。也不得在车门、座椅、掀背门等线束实际移动区域布置接头，并非禁止维修这些部件的所有静止线束。

二、单接头或双接头

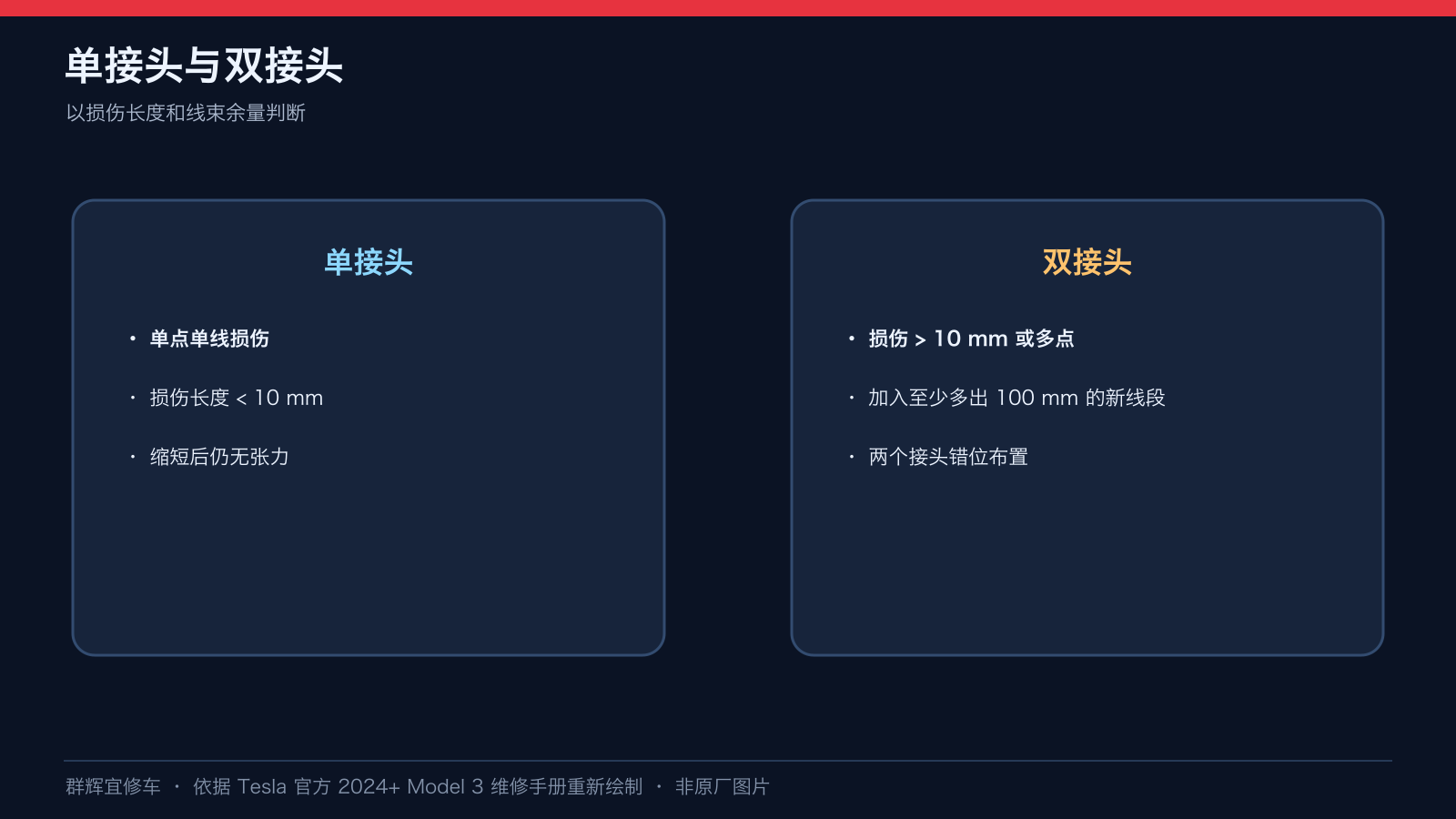

• 一根导线仅一处损伤且长度小于 10 mm、缩短后仍有足够松弛度且不会给连接器或转接处增加张力时，才可考虑单接头；此方法不适用于 CAN。恰好 10 mm 的边界不可自行按近似值套用，应核对完整程序。

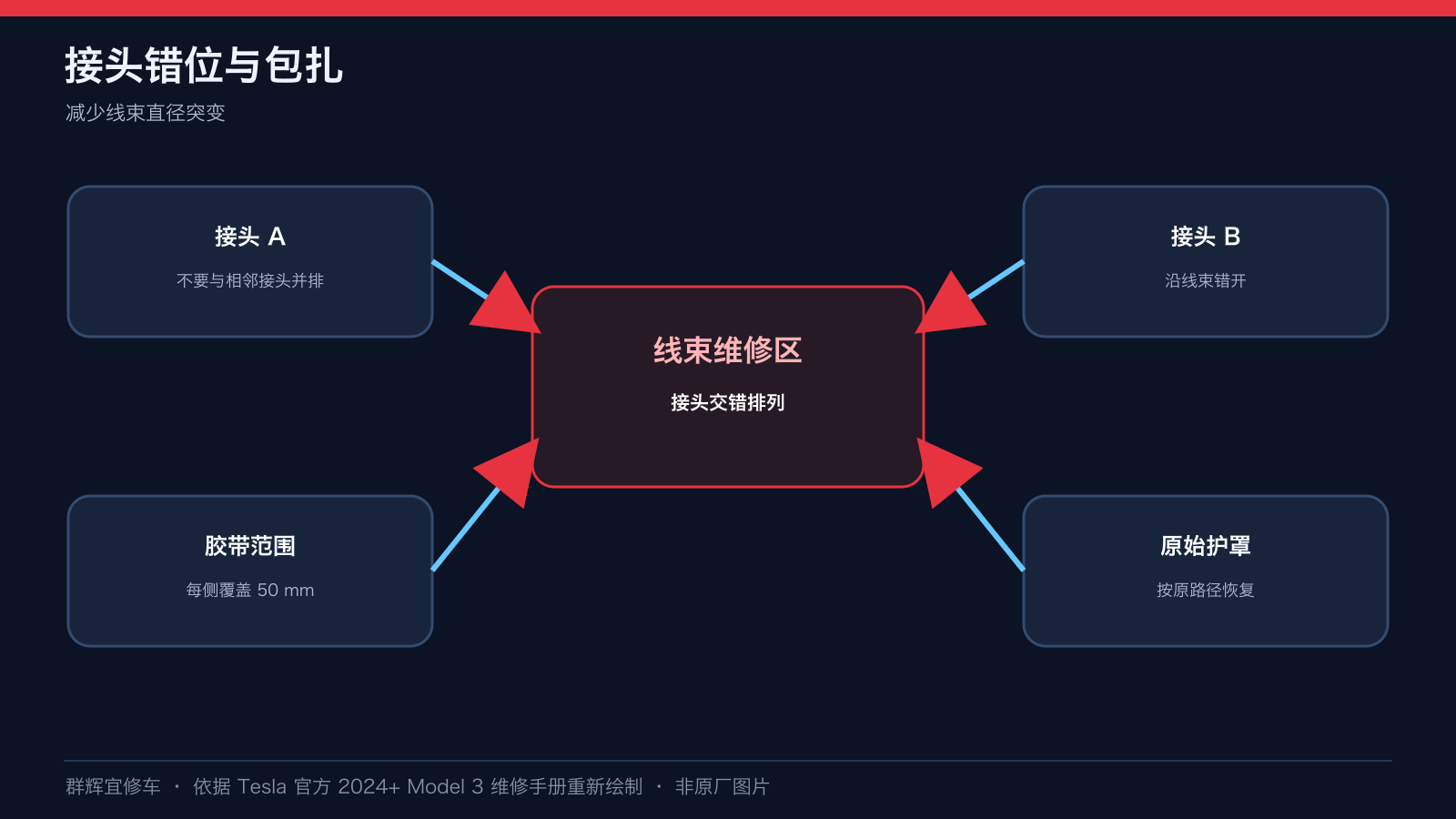

• 损伤超过 10 mm、同一根导线多处受损，或单接头条件不满足时，按双接头程序处理。备料时新线段比受损部分至少长 100 mm，用于提供第二次拼接余量；完成第一次拼接后还需裁到实际所需长度，不是最终永久增加 100 mm。多根导线的接头尽量沿长度错开。若替换线段穿过索环或其他密封件，不得套用该双接头程序。

三、切口和剥线先过关

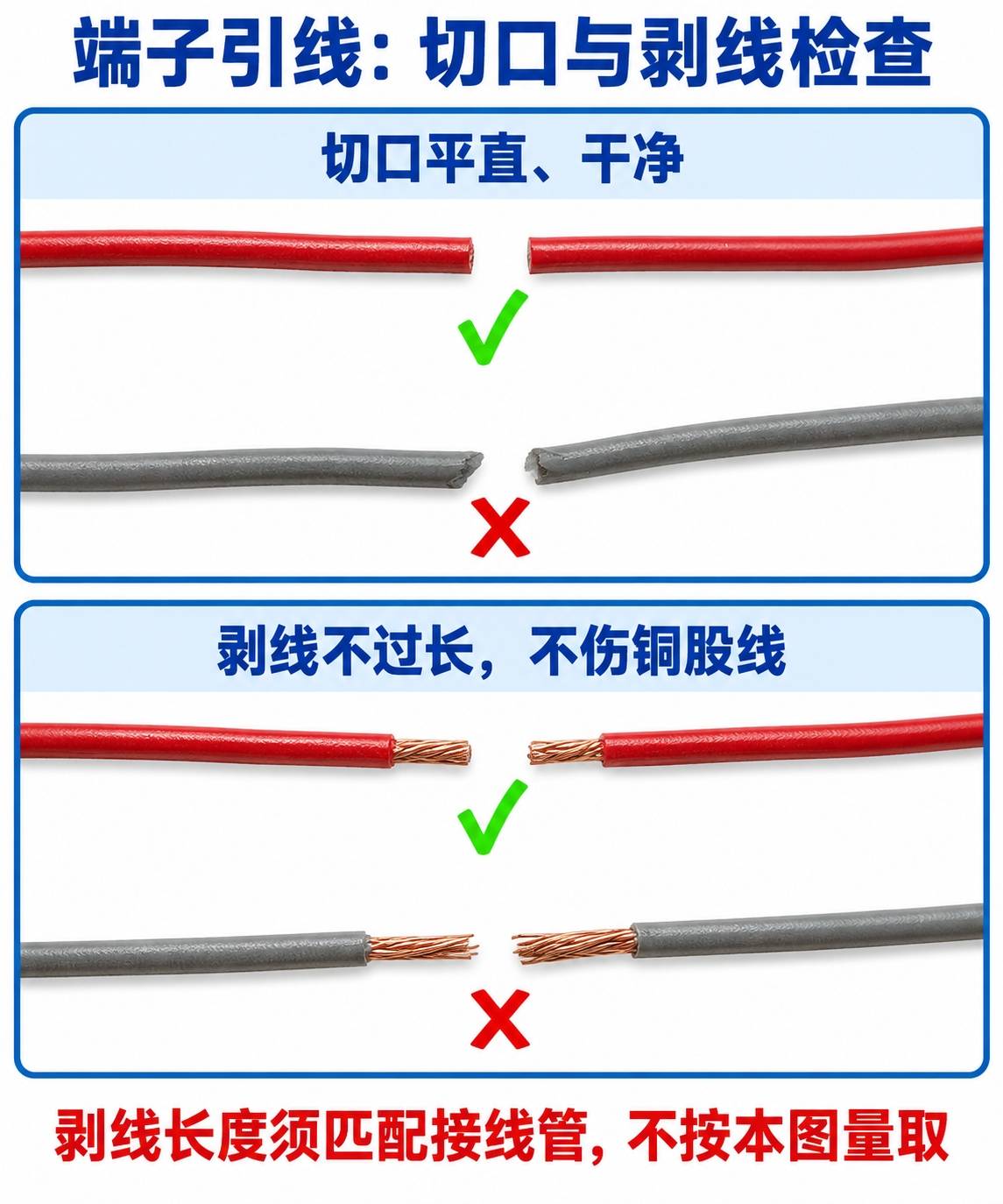

端子引线的切口应平直、干净，剥线不能过长或损伤铜股线。下图只比较准备质量，不给出统一剥线毫米数；实际长度必须与所选接线管中间止点和原厂工艺匹配。导线有损伤、氧化或余量不足时，不应勉强压接。

四、压接、焊接与热缩

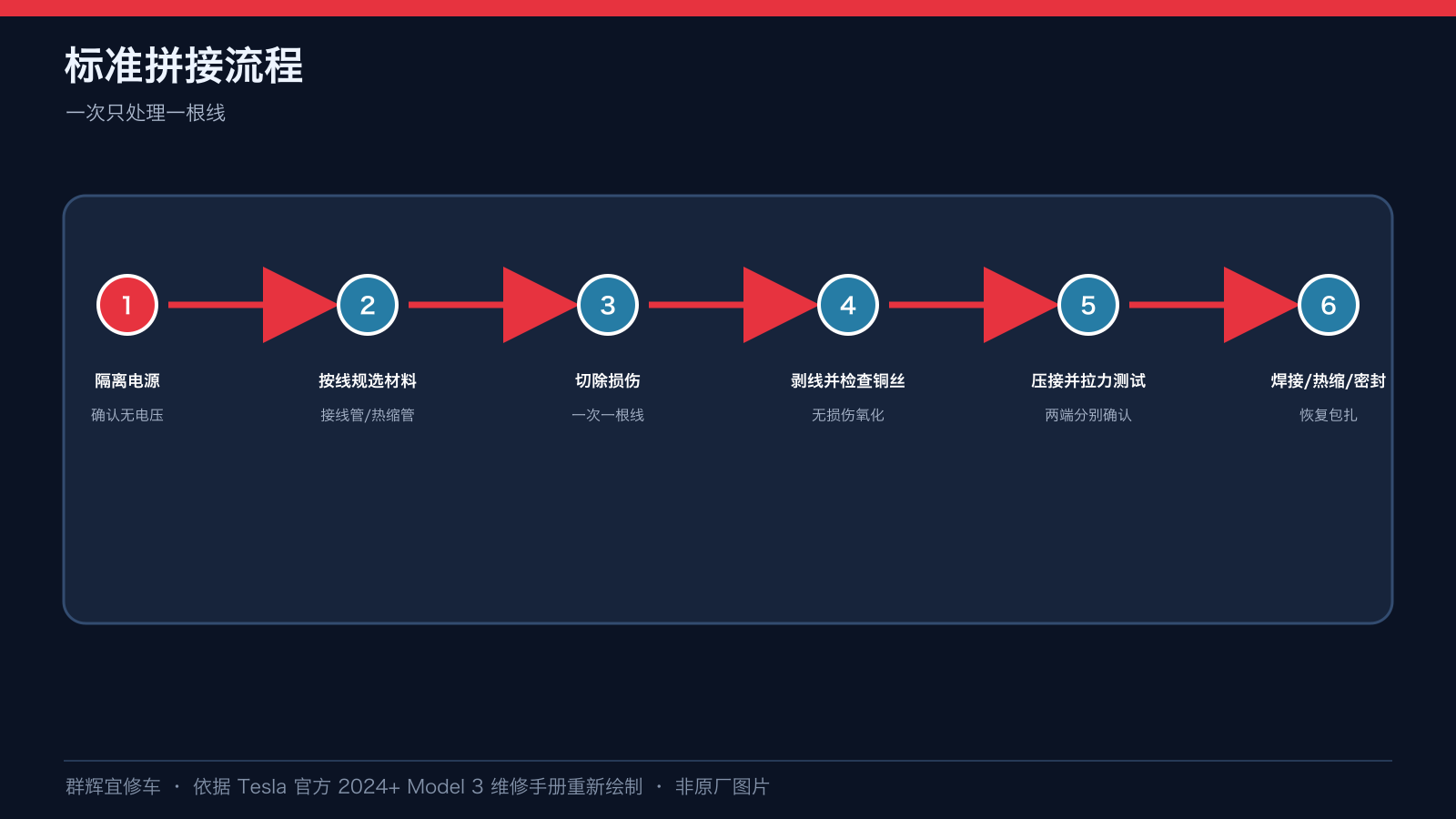

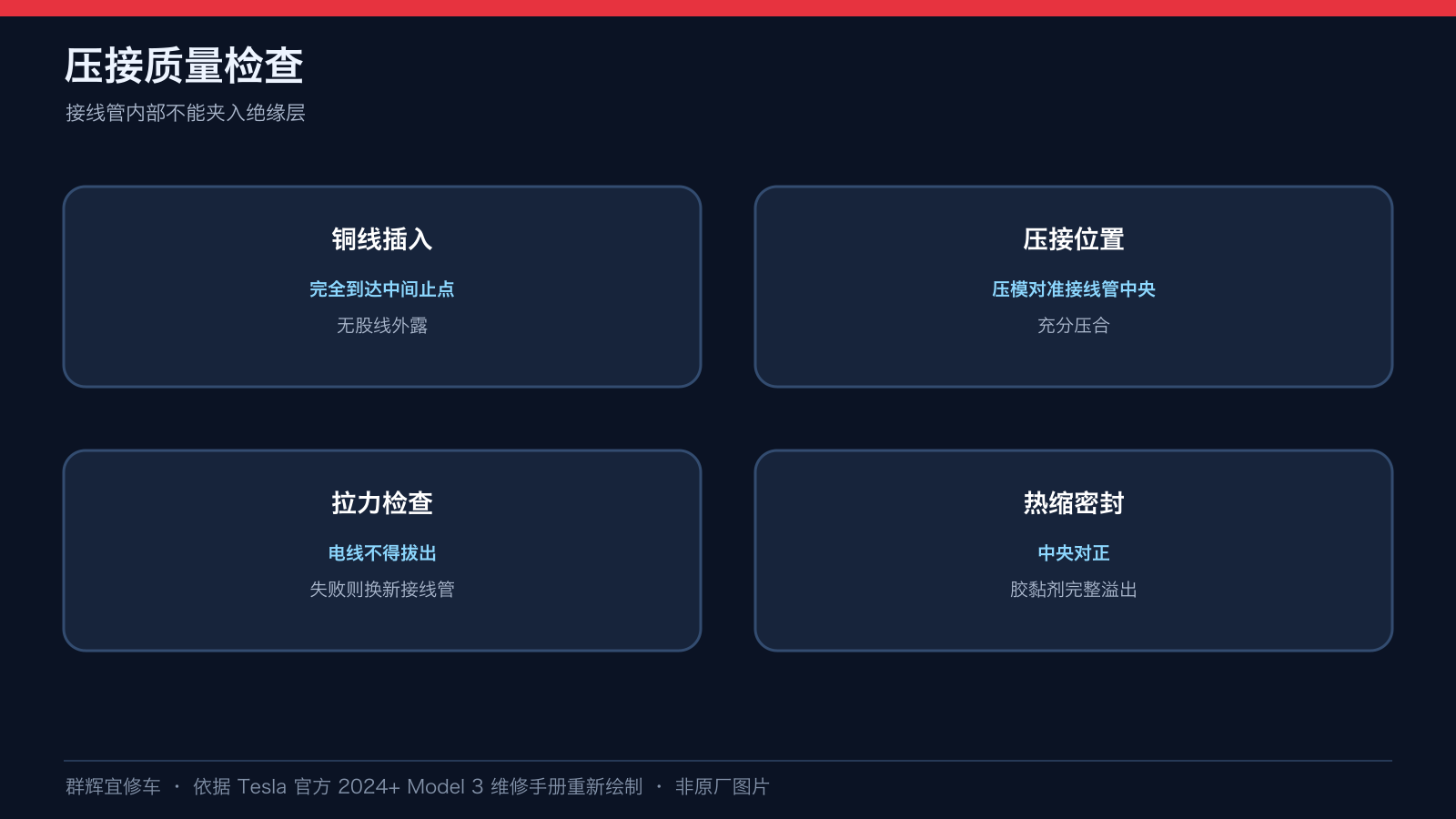

• 维修前先按对应车辆程序隔离电源，并测量确认目标电路无电压；不得带电拼接。一次只切一根线，按原厂规格表选择接线管和热缩管，并在拼接前先套入热缩管。剥线后铜股线不得受损、氧化或从接线管侧面伸出，接线管内不能夹入绝缘层。不要使用比原线更细的替换引线。
• 除原厂另有说明，维修导线采用符合原厂60 V、薄壁PVC绝缘（SAE TWP或等效）要求的黄色绞合铜线，按原线规格选型；只用原厂允许的维修工具与耗材。接线管和热缩管规格不能仅按外观看起来相似来选择。

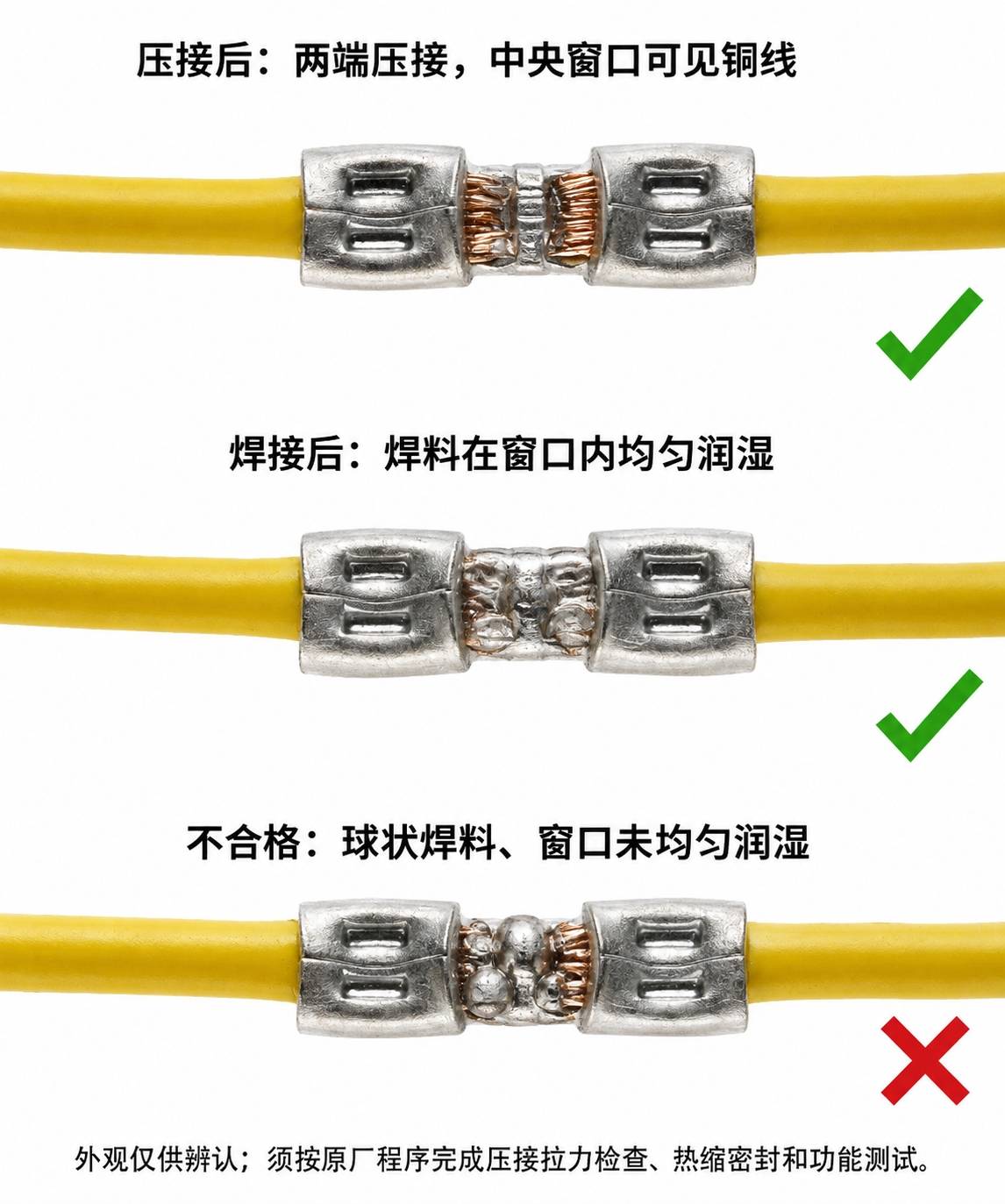

• 两端完成压接后执行拉力检查，导线若被拉出，不得塞回继续使用，应按原厂程序切除返修。焊接时热缩管先离开接头至少 60 mm；按完整工艺焊接、冷却，再把热缩管居中覆盖并检查完整密封。
• 英文原厂步骤明确要求：应在焊料渗入导线绝缘层或烙铁使绝缘层过热之前移开烙铁。不可照中文译文中的歧义表述主动向绝缘层内部灌焊料。焊料成球或未均匀润湿压接窗口，不应判为合格。加热时持续移动热源，绝缘层变色表示过热；操作须符合工具说明、通风与防护要求。

五、包扎与特殊线缆

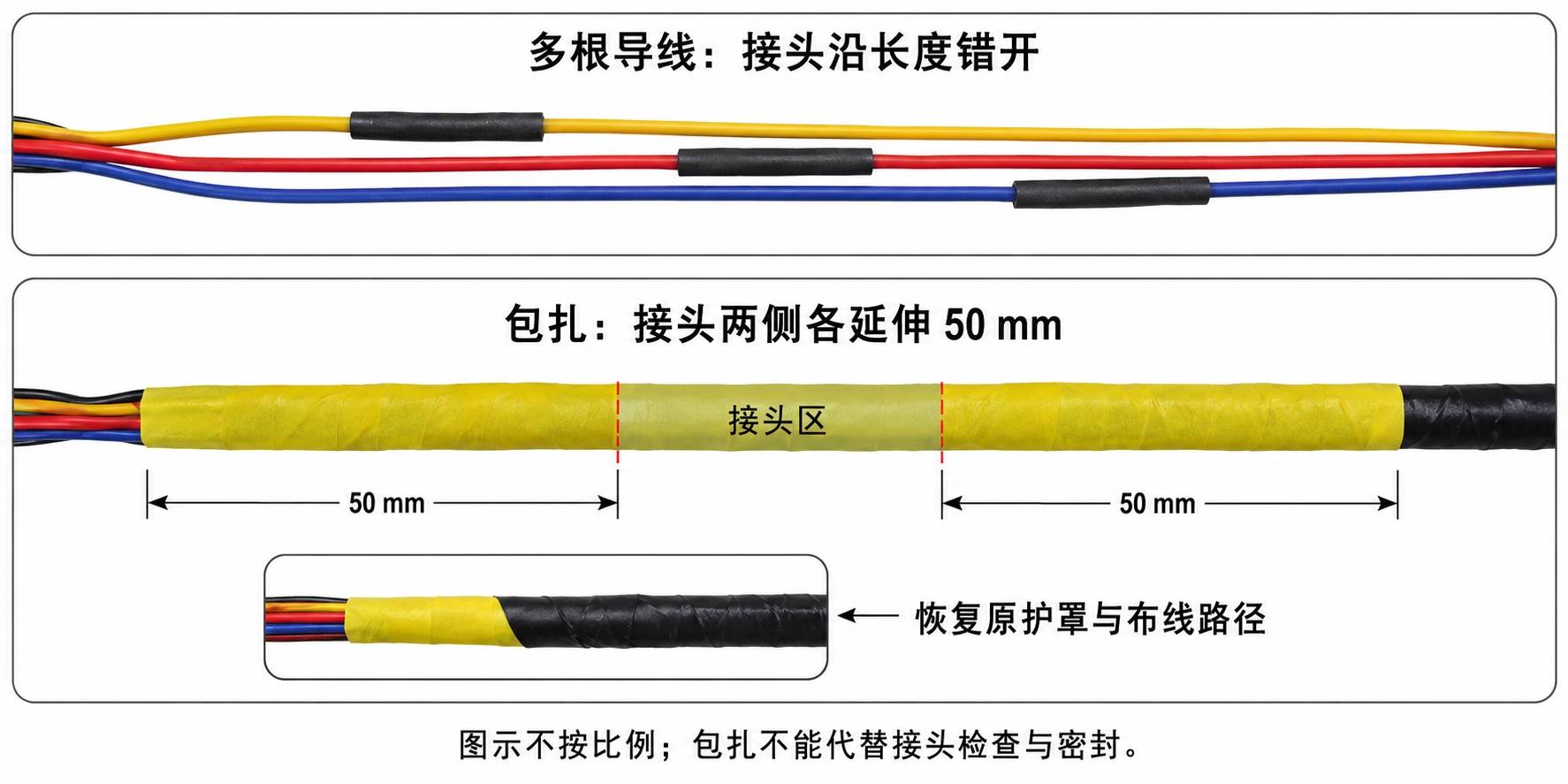

• 接头两侧各 50 mm 使用线束胶带恢复包扎，并把护罩、导管和固定方式恢复到原路径。

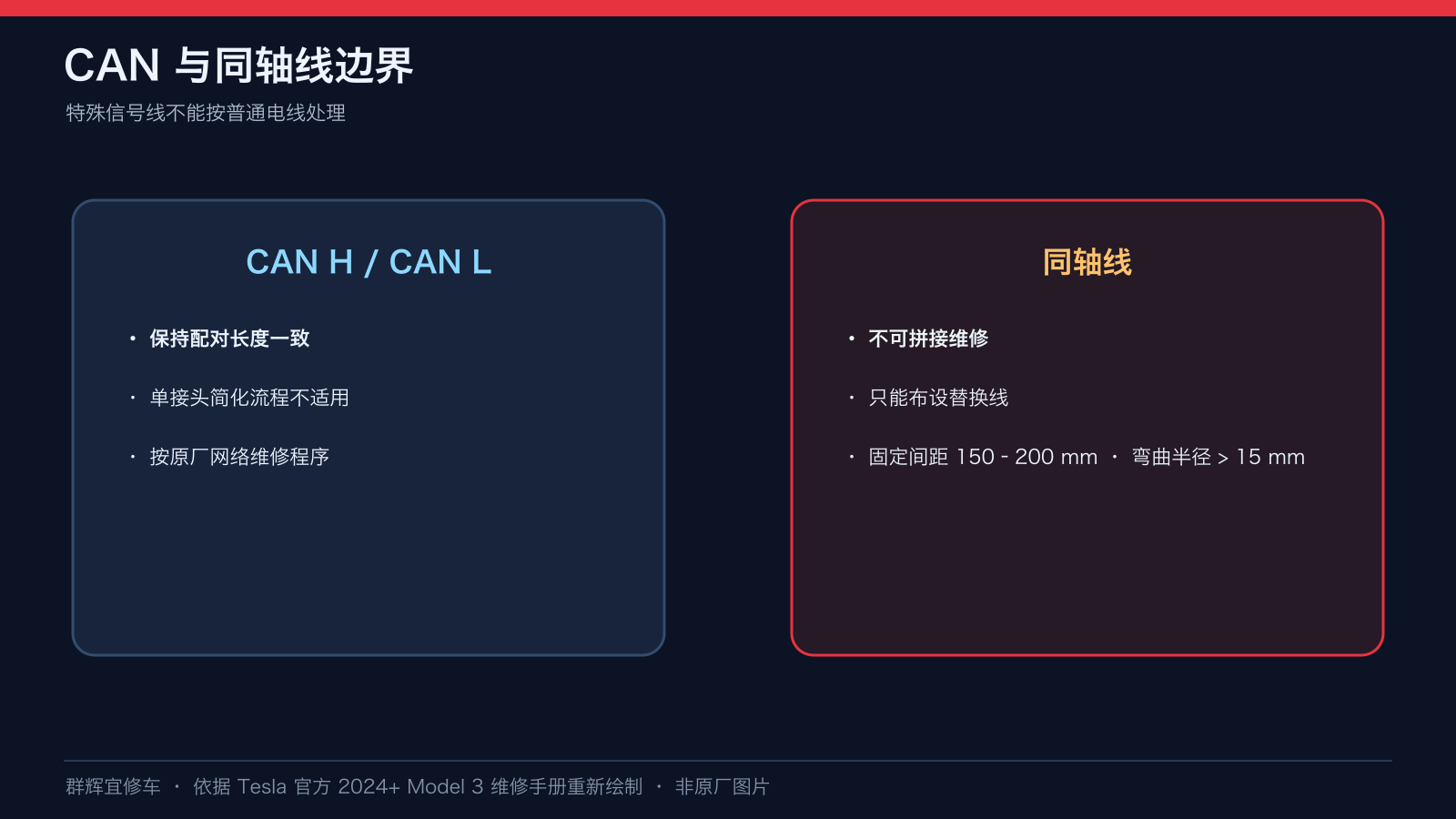

• CAN H/L 需要保持配对长度，单接头简化程序不适用；同轴线不可拼接维修；有独立替换件时，可按专用程序沿现有线束敷设替换线，并按 150–200 mm 间距固定，弯曲半径大于 15 mm。不得拉过尖角或用尖锐物穿索环，复装前检查索环密封；连接 B 柱摄像头的一端还需按原厂要求加 150–200 mm 护管。

六、记录与验收

保存维修前、维修中和维修后的照片，记录原始布线、修理位置与维修类型。复装后执行对应电路功能检查；如果不能恢复原布线或出厂级质量，不应仅以导通正常放行。

安全提示：本文用于理解原厂维修资料，不代替当前车辆对应的维修程序、人员认证、PPE、专用工具和现场风险评估。涉及低压断电、高压隔离、SRS、焊接或线束维修时，必须由具备相应资格的人员操作。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册“接线线束维修”程序重新整理：查看原始资料；焊接步骤同时核对了同一程序的英文原厂版本。维修应保留前、中、后照片及原布线记录，复装后执行对应电路功能检查。原厂资料会更新，施工前须重新核对当前版本、车辆生产日期、市场和配置。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。

本次全文及全部配图复核2026-09-13：中英文原厂全文及25项图片逐项核对，保留标记、接头外观、错位包扎图，补充切口与剥线图；本篇仍为维修边界和质量识别导读，不是可替代原厂完整工艺的施工授权。
