特斯拉 Model Y L 第二排左侧座椅控制器更换：四连接器、软件重装与轨道扶手校准

Model Y L 第二排左侧座椅控制器更换包含机械固定、电连接和软件恢复。原厂要求座椅装回后重新安装软件，再执行轨道与扶手校准；模块插头接好、座椅能移动，都不能单独证明更换流程已经完成。

适用范围与作业准备

以下针对Model Y L第二排左侧座椅控制器，依据2026年8月9日控制器资料及第二排左侧座椅拆装资料。需先将座椅从车辆上取出，再从底部拆出安装边框和模块。应具备Toolbox本地连接、软件重新安装及相应校准条件后再开始。

33.5 Nm在座椅拆装正文中明确用于第二排左侧座椅前后固定螺栓。驾驶位座椅在这里是向前移位提供空间，不据此拆卸驾驶位座椅固定螺栓。

先调整轨道位置，再断低压、移出座椅

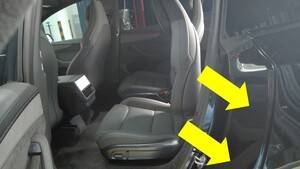

1. 打开左侧车门、降下左侧车窗，驾驶位座椅前移，避免靠背碰到顶篷。

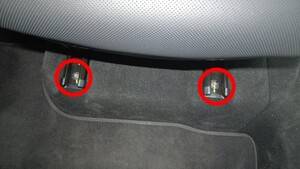

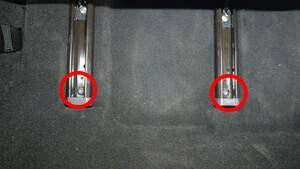

2. 第二排左侧座椅后移，拆下并弃用前部2颗固定螺栓。
3. 第二排左侧座椅前移，拆下并弃用后部2颗固定螺栓。
4. 将座椅调整到滑轨中间，按原厂低压电源断开要求完成隔离。

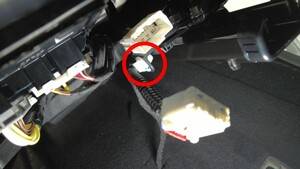

5. 部分抬起座椅，断开座椅连接器，释放电气线束固定卡子，再在协助下将座椅移出。

低压隔离不能用关屏代替。低压电源原厂资料包含充电断开、空调关闭等待至少30秒、车窗停止动作至少1分钟、Power Off、低压连接器及急救回路断开后的2分钟等待，以及规定的恢复顺序。必须按实车连接器结构和适用配置完成该项资料；若结构与图示不同，先核对配置，不能照搬锁片动作。此项低压断开也不等于完成高压验电。

座椅底部：四连接器与安装边框分层处理

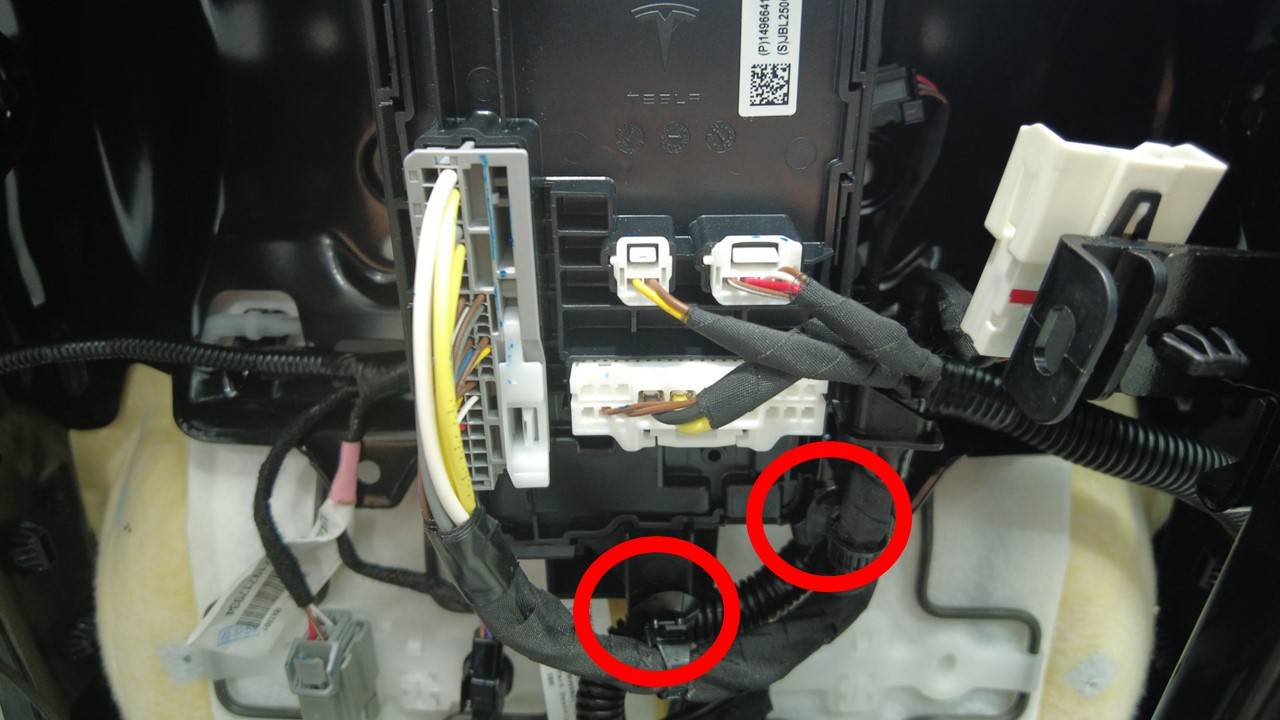

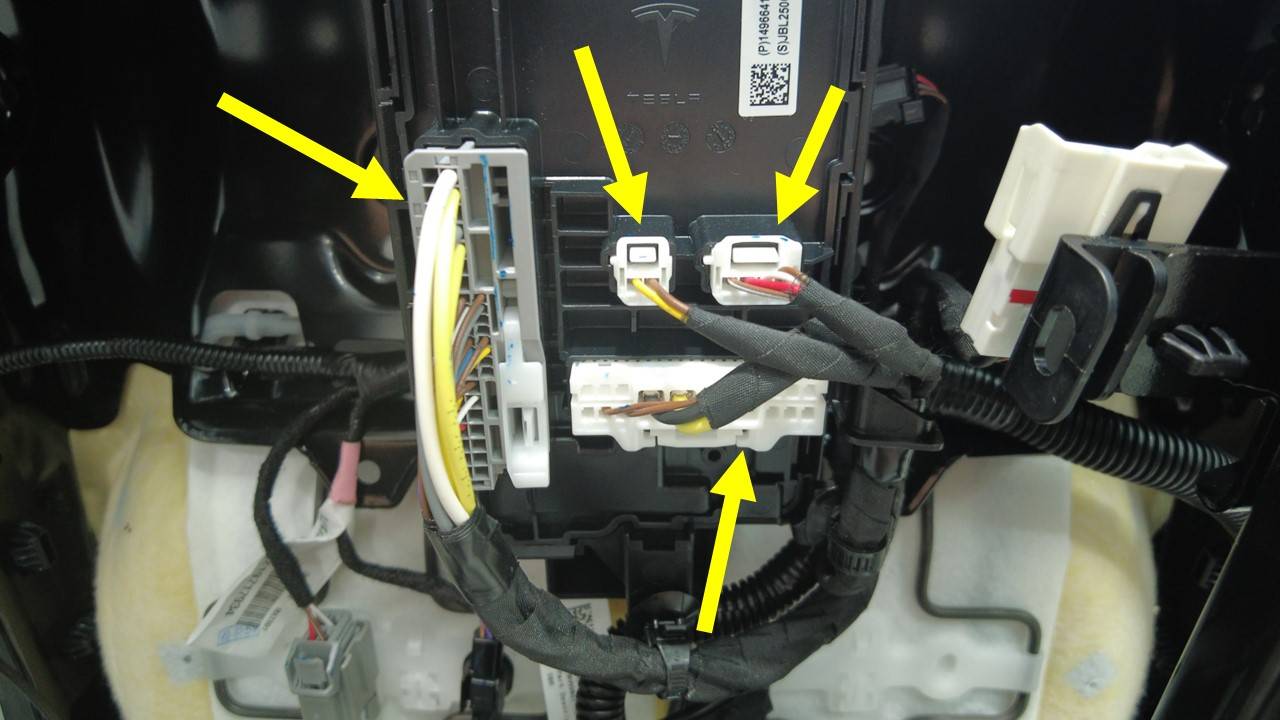

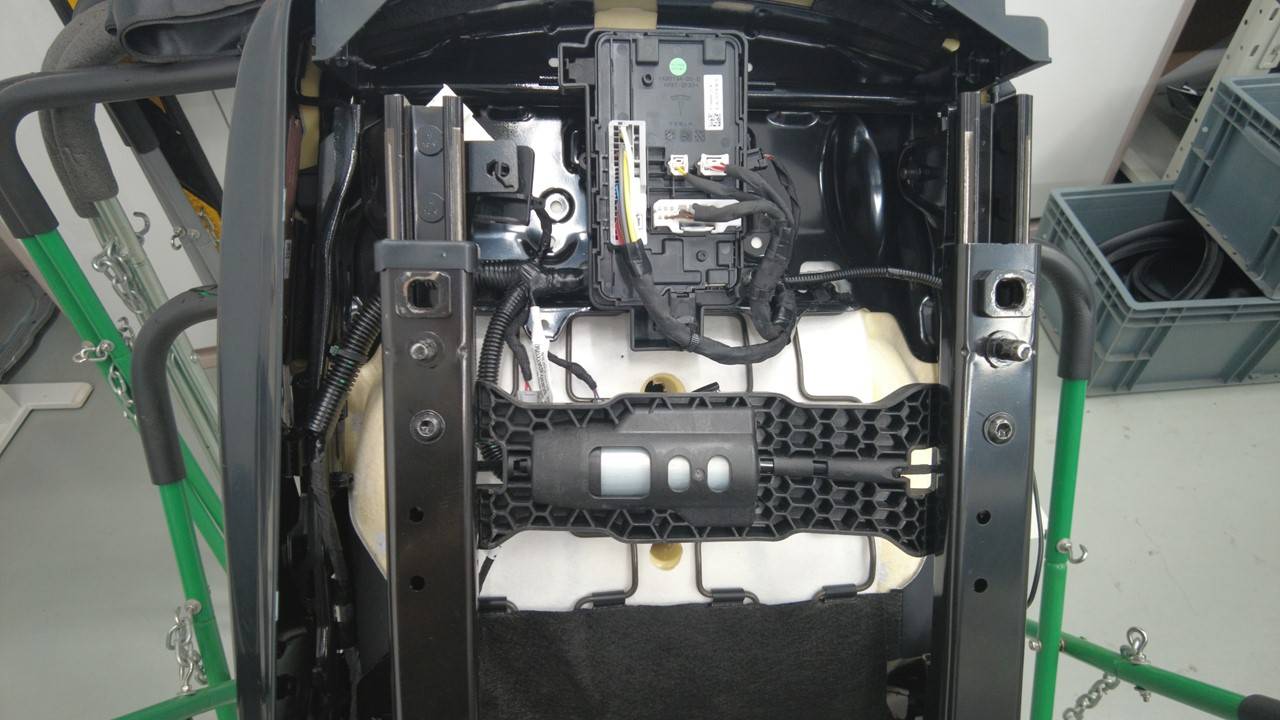

将取出的座椅转到能访问底部的姿态，保护座垫并稳定支撑。断开模块4个连接器，松开2个卡子。

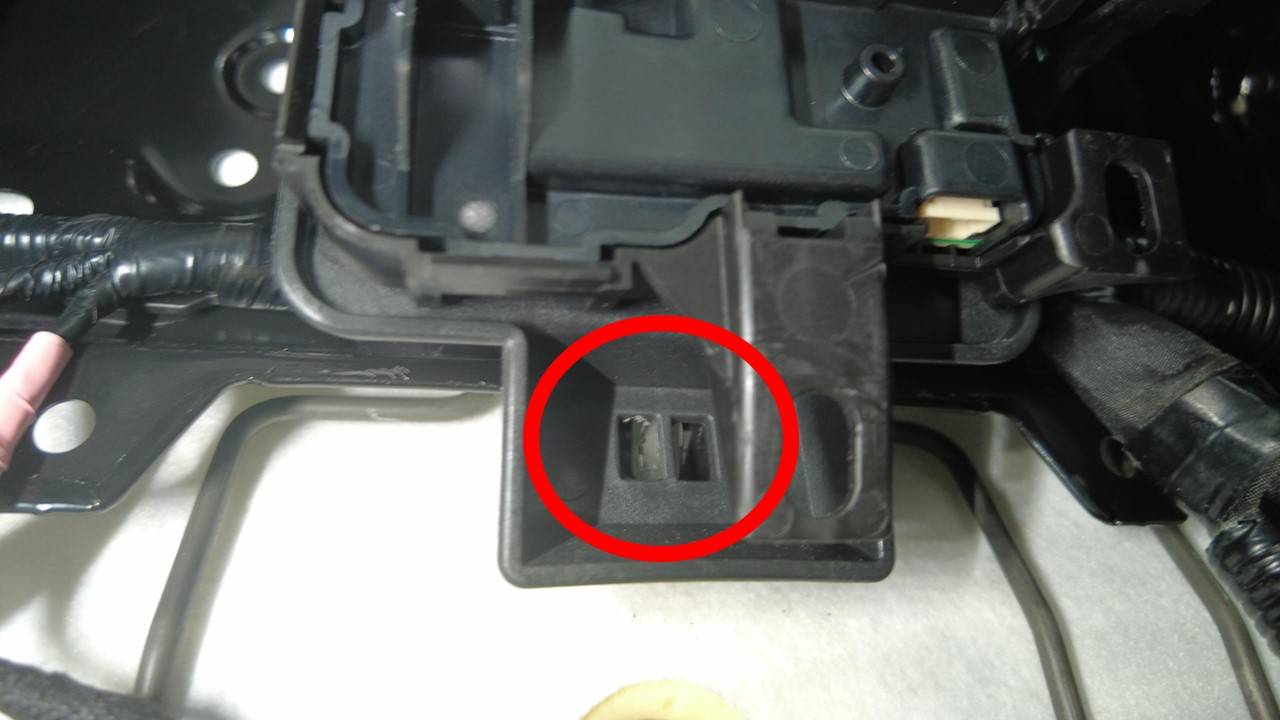

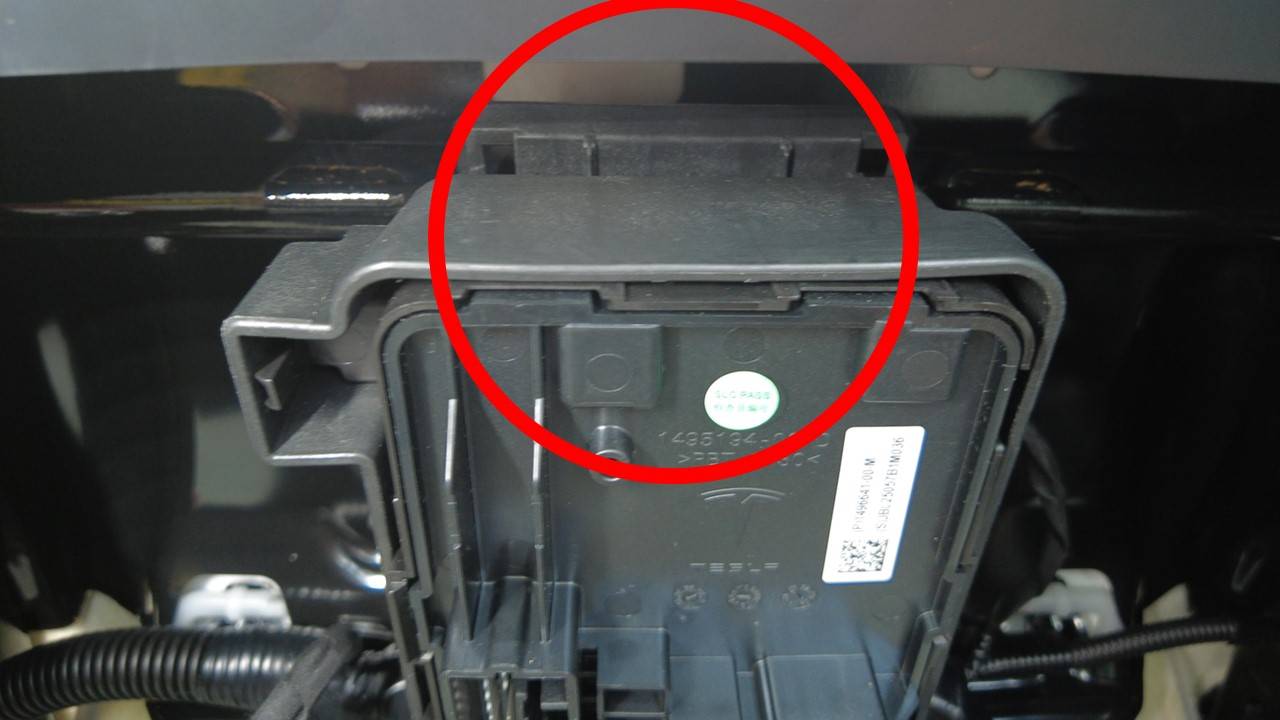

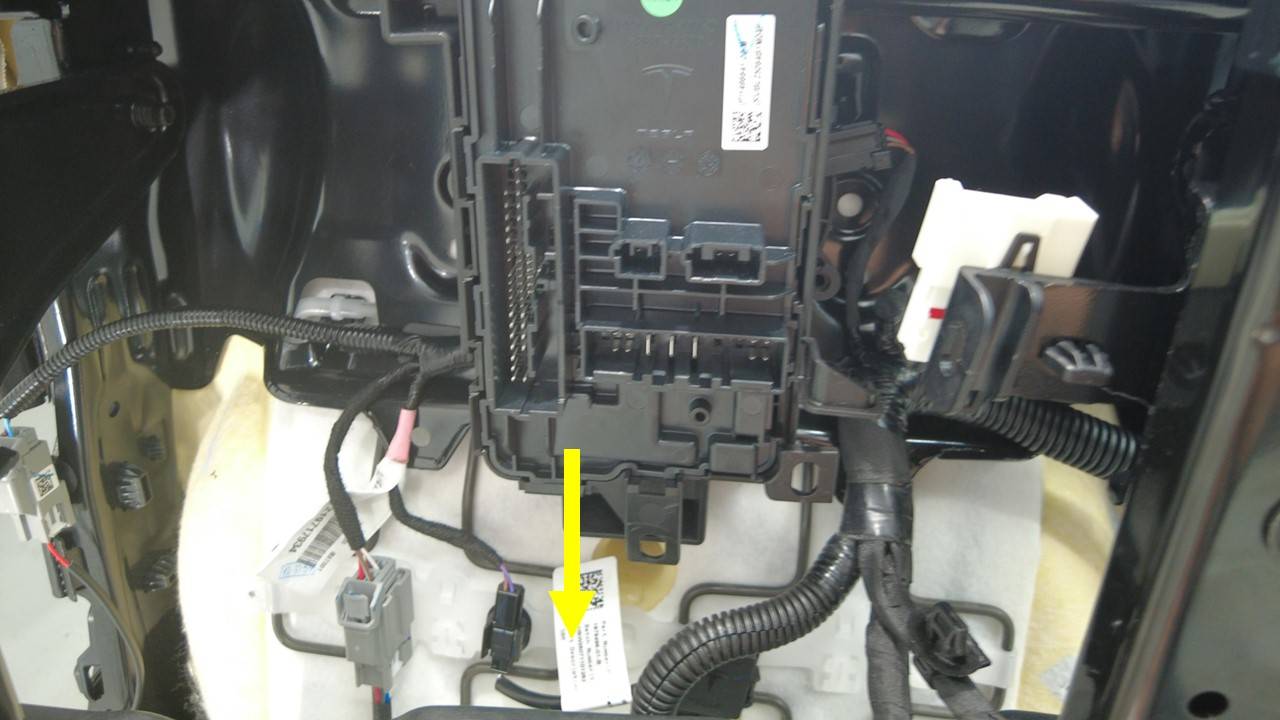

释放座椅上的固定卡子，将ECU安装边框和模块总成按原厂箭头方向移出。不要把连接器、线束固定卡子、边框固定卡子和控制器本体锁片当成同一组固定件。

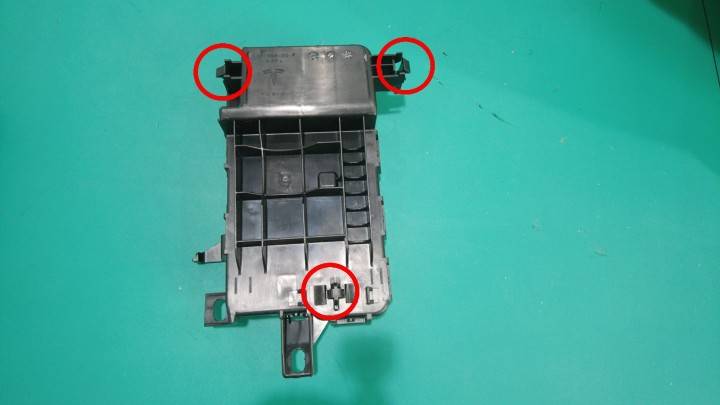

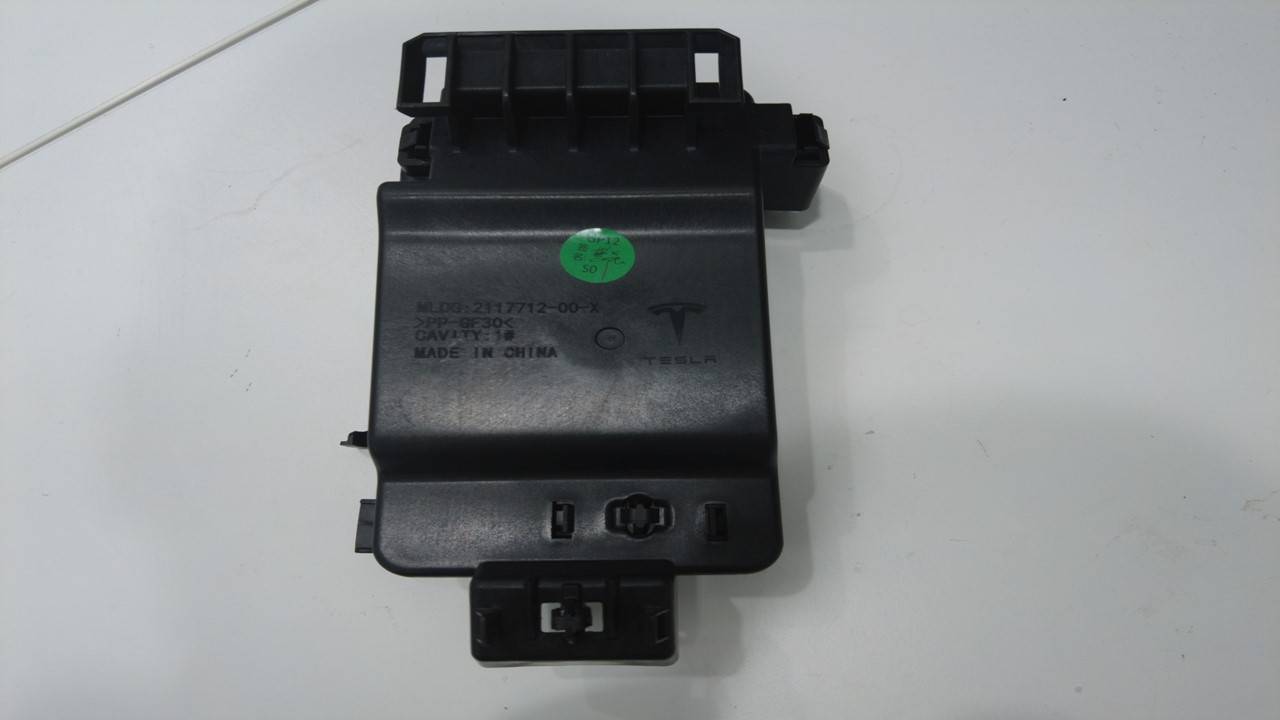

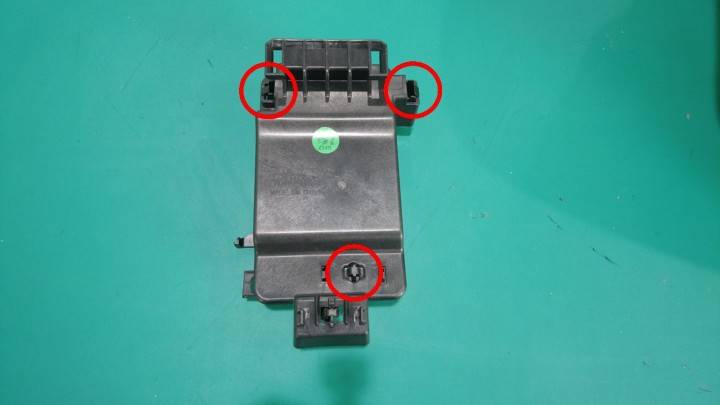

再释放将控制器固定在ECU安装边框上的卡子和2个锁片，取下控制器。操作范围是模块与边框的固定结构，不拆开控制器电子内部。

装回控制器与座椅

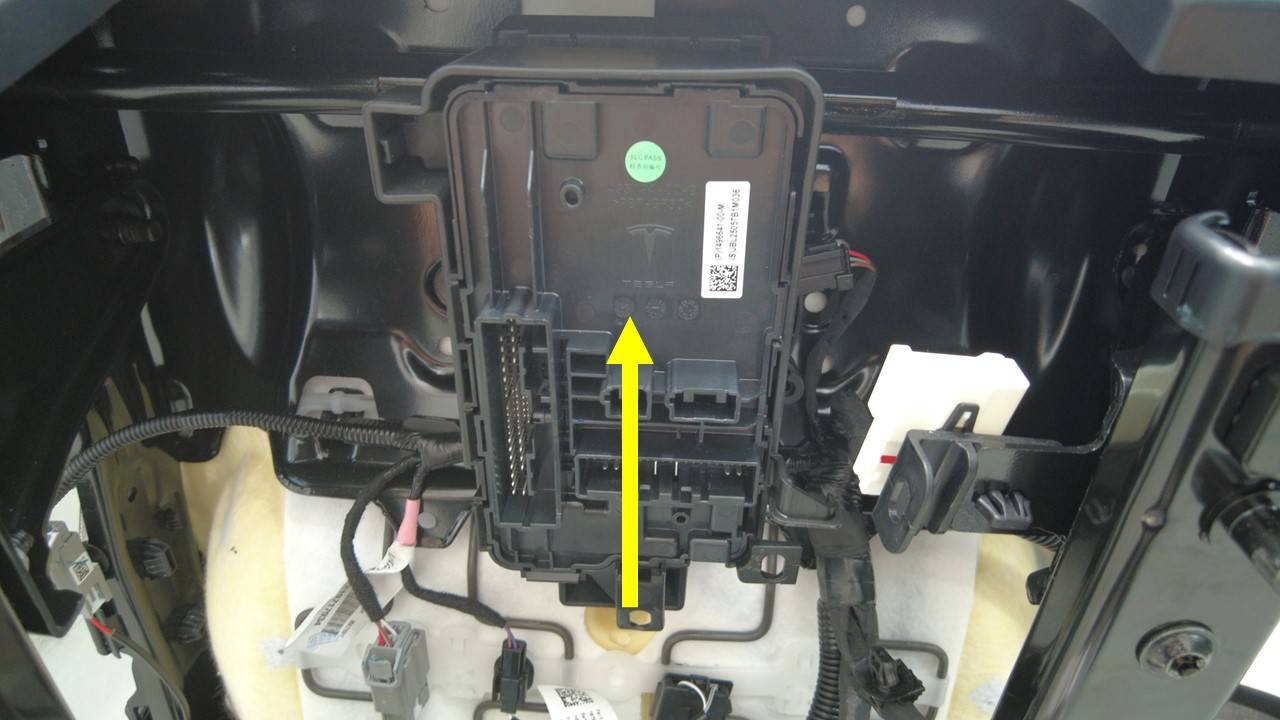

先将控制器固定到ECU安装边框，卡子和2个锁片紧固，确认控制器到位；再把边框及模块总成对准座椅安装位置，按原厂箭头方向装入，确认座椅侧固定卡子锁住。接回4个连接器并恢复2个卡子。

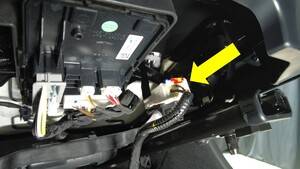

在协助下将座椅放回车内，部分抬起、接回座椅连接器并固定线束卡子。按低压电源资料恢复电源；其规定的顺序是先恢复急救回路、再恢复低压电池连接器，不能颠倒。

座椅后移后安装前部2颗新螺栓，使用TP45紧固至33.5 Nm；再将座椅前移，安装后部2颗新螺栓，同样紧固至33.5 Nm。恢复座椅靠背和驾驶位座椅原位，按座椅拆装要求恢复车窗和车门。后续软件操作另需打开左前门、降下左前窗。

软件恢复：重新安装后运行轨道与扶手校准

按Toolbox连接资料检查笔记本、线缆和车辆接口，建立Toolbox 3本地连接，确认连接成功。电源导轨未通电时，连接资料要求踩制动踏板唤醒；不要把这里的“drive rails”理解成挂入D挡。Toolbox本地连接会自动进入维护模式增强版。

随后按“软件重新安装 - 触摸屏”操作：进入维护模式后，在车辆触摸屏选择Controls → Service Mode → Software Reinstall → Reinstall。等待重新安装完成，并检查触摸屏是否出现发行说明；原厂以此作为重装成功的确认。若未完成或没有出现相应确认，先处理软件状态，不将更换记录标为已完成。

软件重新安装资料的模式退出、车窗车门恢复步骤完成后，继续按控制器资料进入相应维护模式或Toolbox校准，不能因中间退出模式而漏掉下一项：

• 例程：PROC_VCSEAT2L_R2-SEAT-CALIBRATION。
• 触摸屏路径：Low Voltage → Seats → Track & Armrest Calibration。
• 也可使用Toolbox运行控制器资料指定的同名例程。

维修补充：校准前清空座椅、滑轨和扶手活动范围，按屏幕当前提示执行并确认例程完成。运行失败、座椅受阻或功能异常时，先记录结果并回查固定、线束和软件状态，不反复强制驱动。

最后按控制器资料退出维护模式增强版，等待诊断例程结束后完成Toolbox断开操作并移除笔记本。升起左前车窗、关闭左前车门。

完工检查建议

核对4颗座椅螺栓均使用新件并达到33.5 Nm，座椅和控制器各固定组牢靠，线束没有受压或进入滑轨运动范围。确认软件重装成功、轨道与扶手校准完成，再检查相关调节功能。任何一项缺失都应按实际阶段记录和处理，不能用手动移动座椅代替校准结果。

原厂资料及关联程序

车型与位置：Model Y L；第二排左侧座椅控制器。实际核对日期：2026年10月28日。

• 中文原厂程序：Controller - 2nd Row Seat - LH (Model Y L) ((拆卸和更换))。
• 英文原厂程序：Controller - 2nd Row Seat - LH (Model Y L) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-AB5465D6-0518-422D-9306-3BC8A064791F。

以下资料用于核对必要前置及复装范围：

• 座椅总成 - 第二排座椅 - 左侧（Model Y L） ((拆卸和安装)) / Seat Assembly - 2nd Row - LH (Model YL) (Remove and Install)：控制器更换的必要前置及复装，核对轨道位置、线束连接、4颗新螺栓及33.5 Nm；英文资料。
• 低压电源（断开和连接）(Modify) / LV Power (Disconnect and Connect) (Modify)：座椅拆装要求的电源隔离与恢复；按实际配置及连接器结构执行；英文资料。
• Toolbox（连接和断开） / Toolbox (Connect and Disconnect)：建立本地连接、等待例程结束及规范断开诊断设备；英文资料。
• 软件重新安装 - 触摸屏 / Software Reinstall - Touchscreen：更换后必须完成软件重装并检查发行说明确认；英文资料。
• 0005 - 维护模式 / 0005 - Service Modes：控制器资料引用的模式与校准操作入口；英文资料。
• 维护模式 / Service Mode：重装及校准时的模式启用和退出；触摸屏不可用时按资料用Toolbox进入；英文资料。
• 维护模式增强版 / Service Mode Plus：本地连接自动进入后，完工按要求退出；英文资料。

定位图、座椅底部方位图和操作照片来自Tesla原厂维修手册。若当前固件缺少相应校准入口，或例程无法完成，先按车辆配置及诊断结果处理，不将其他排座椅的例程用于替代。
