2024+ 特斯拉 Model 3 后除霜接地带结构识读：连接器、环形端子与固定夹

本页是后除霜接地带的结构识读培训。三张分项图分别观察独立零件、左侧C柱附近的实车位置，以及环形端子接地点和线束夹。本文不提供连续拆装、饰板进入路径或带电测试方法。

一、从零件外形辨认两端

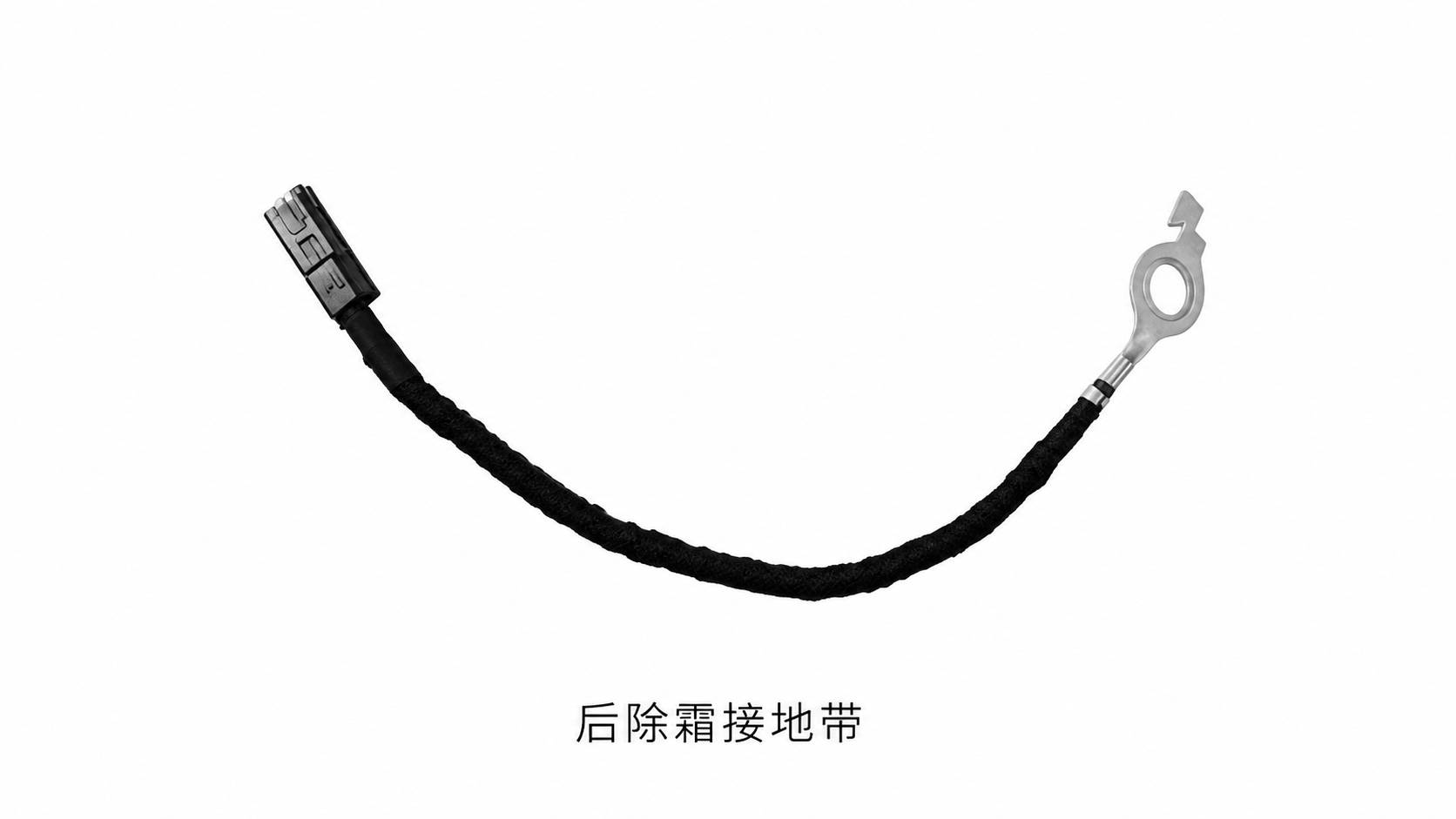

独立零件图显示，一端为连接器，另一端为环形端子，中间是包覆线段。环形端子与插接式连接器不是同一种连接方式；零件在图中的弯曲形状也不是应当加工成的尺寸。

二、实车位置与接口状态

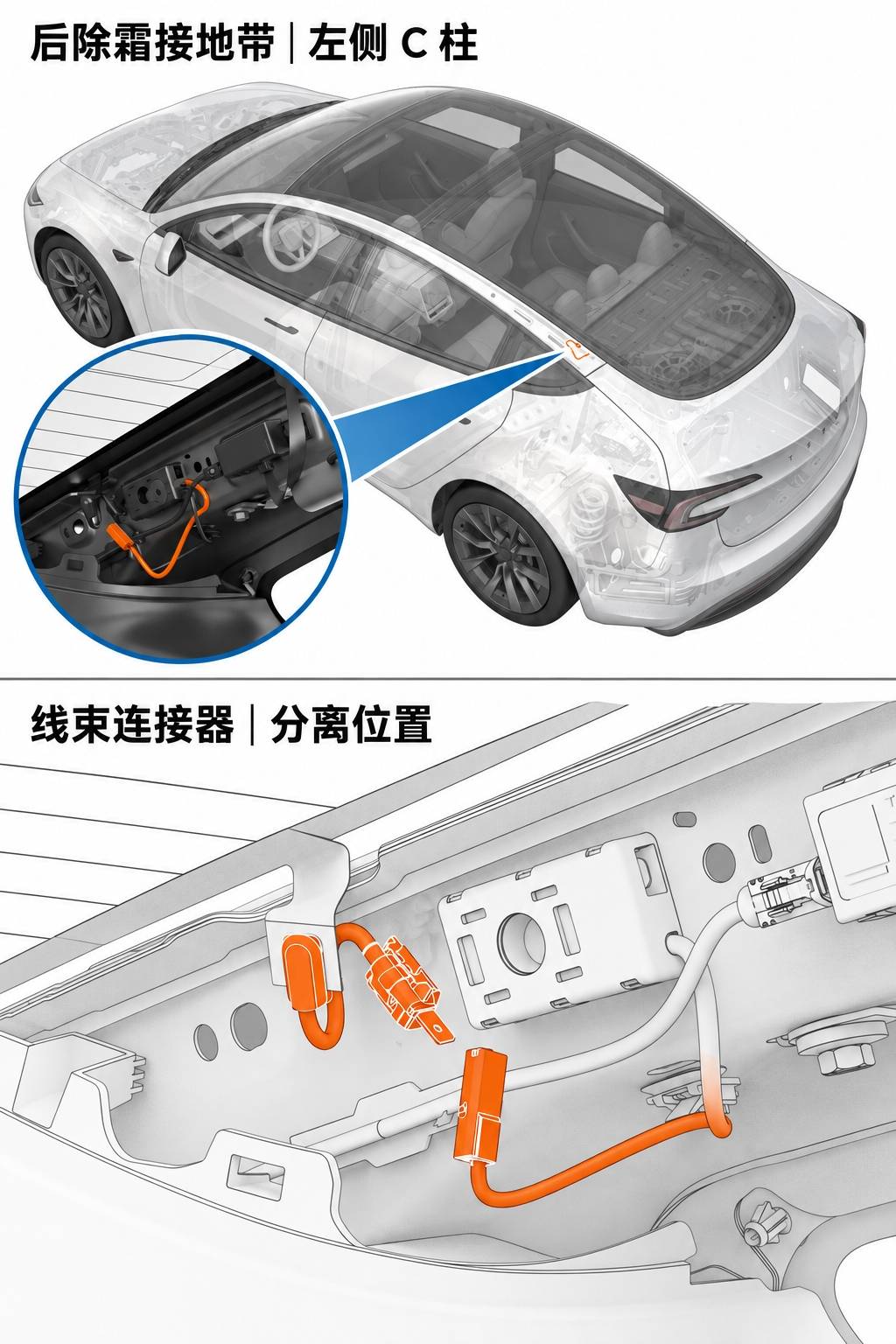

下图上半部分定位左侧C柱区域，下半部分显示原厂图中的接口分离状态。它用于区分目标接头与相邻线束，不说明锁片行程、针脚排列或测试电压。橙色为教学高亮，不是高压属性或实际线色定义。

三、接地点不等于线束夹

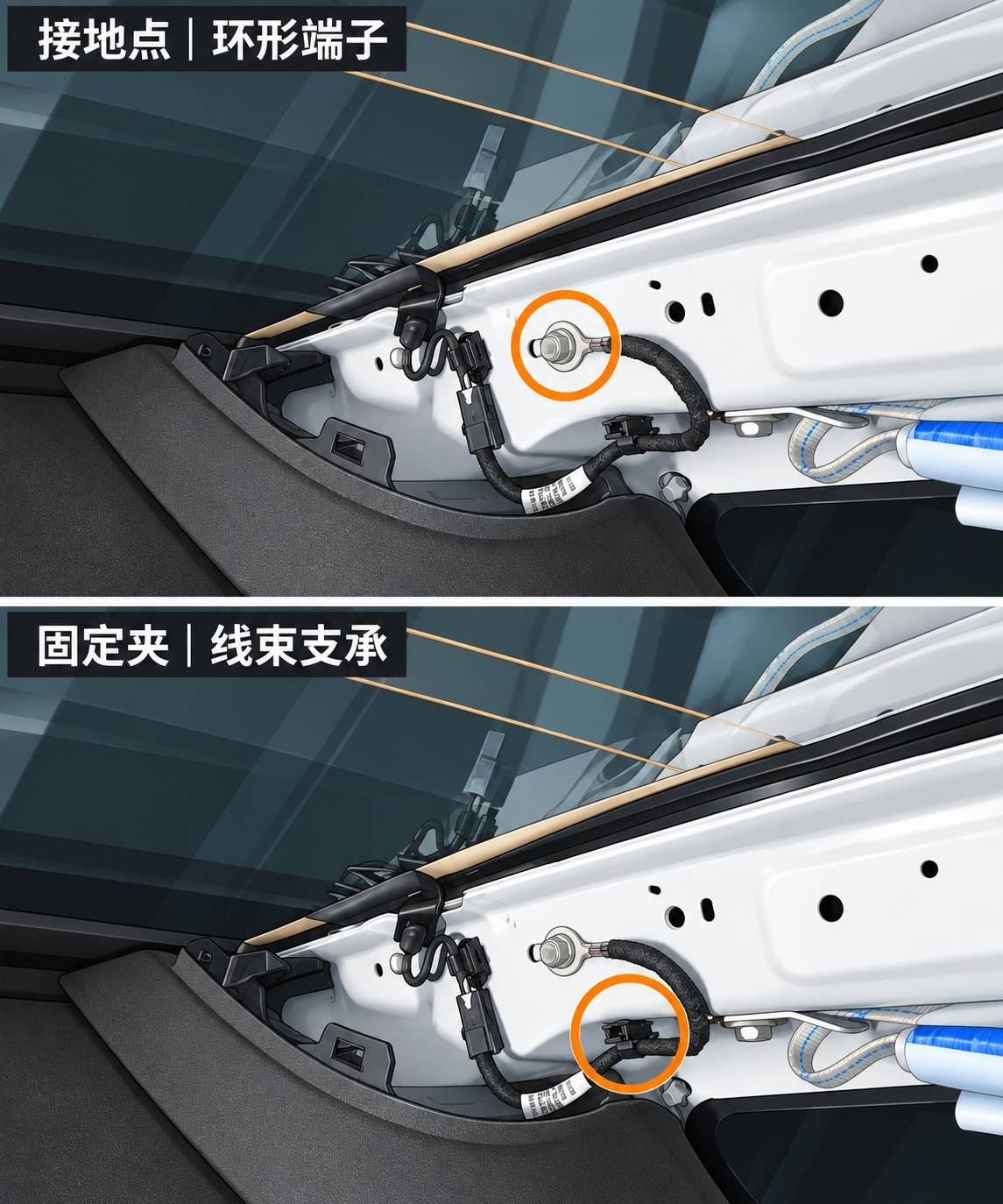

在同一观察方向下，上图圈出环形端子的接地点，下图圈出独立的黑色线束固定夹。接地点承担端子连接，线束夹提供机械支承；不能因松开其中一处就推断另一处也已释放，更不能把夹子当作电气接头。

四、原厂名称与参数的阅读边界

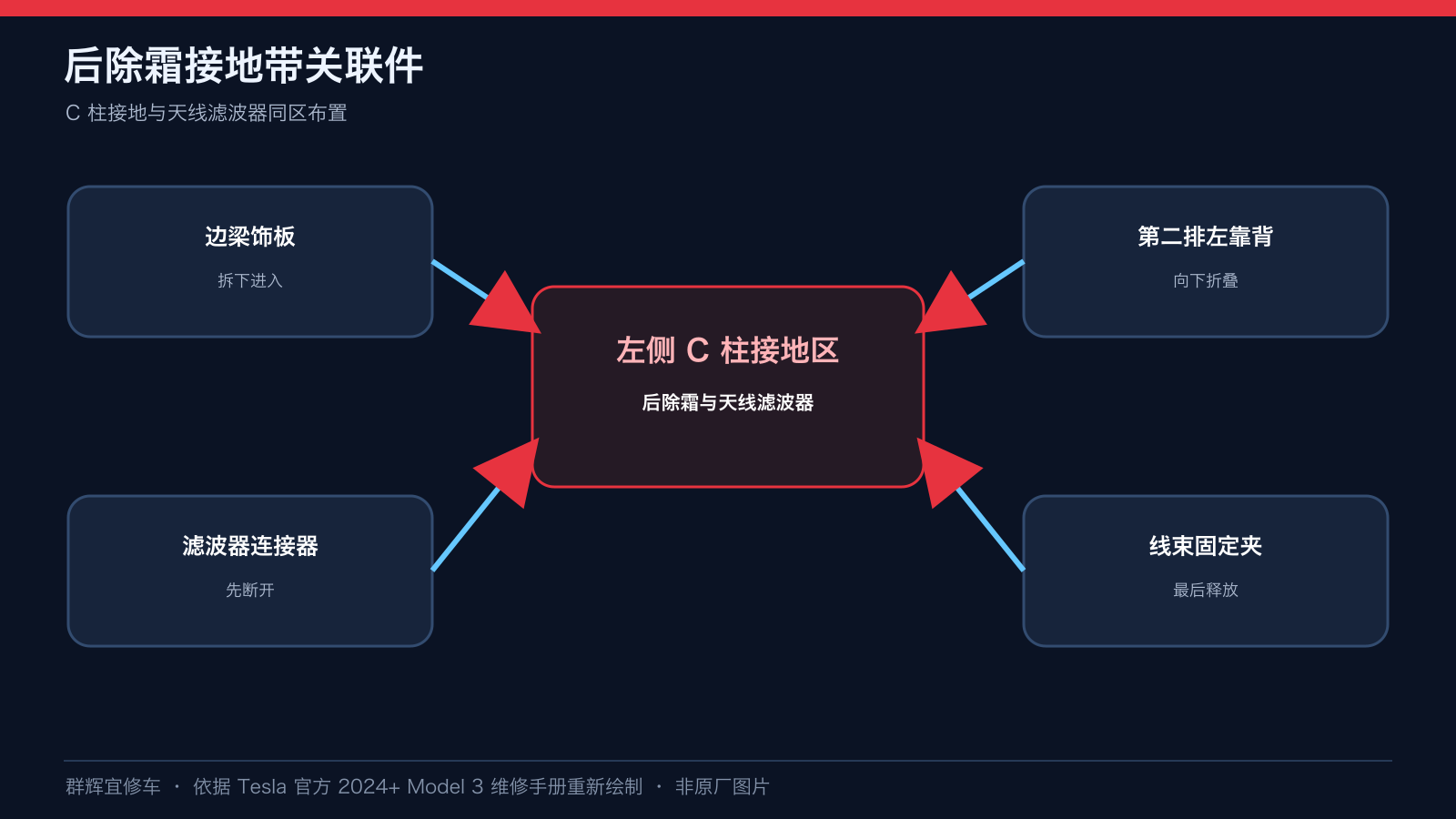

所引条目标题为后除霜接地带，正文却使用“天线滤波器”等名称，而独立零件图显示连接器至环形端子的短线段。本页不据此把相邻天线模块认定为拆卸目标，实际零件身份需要按车辆配置和原厂零件资料核对。

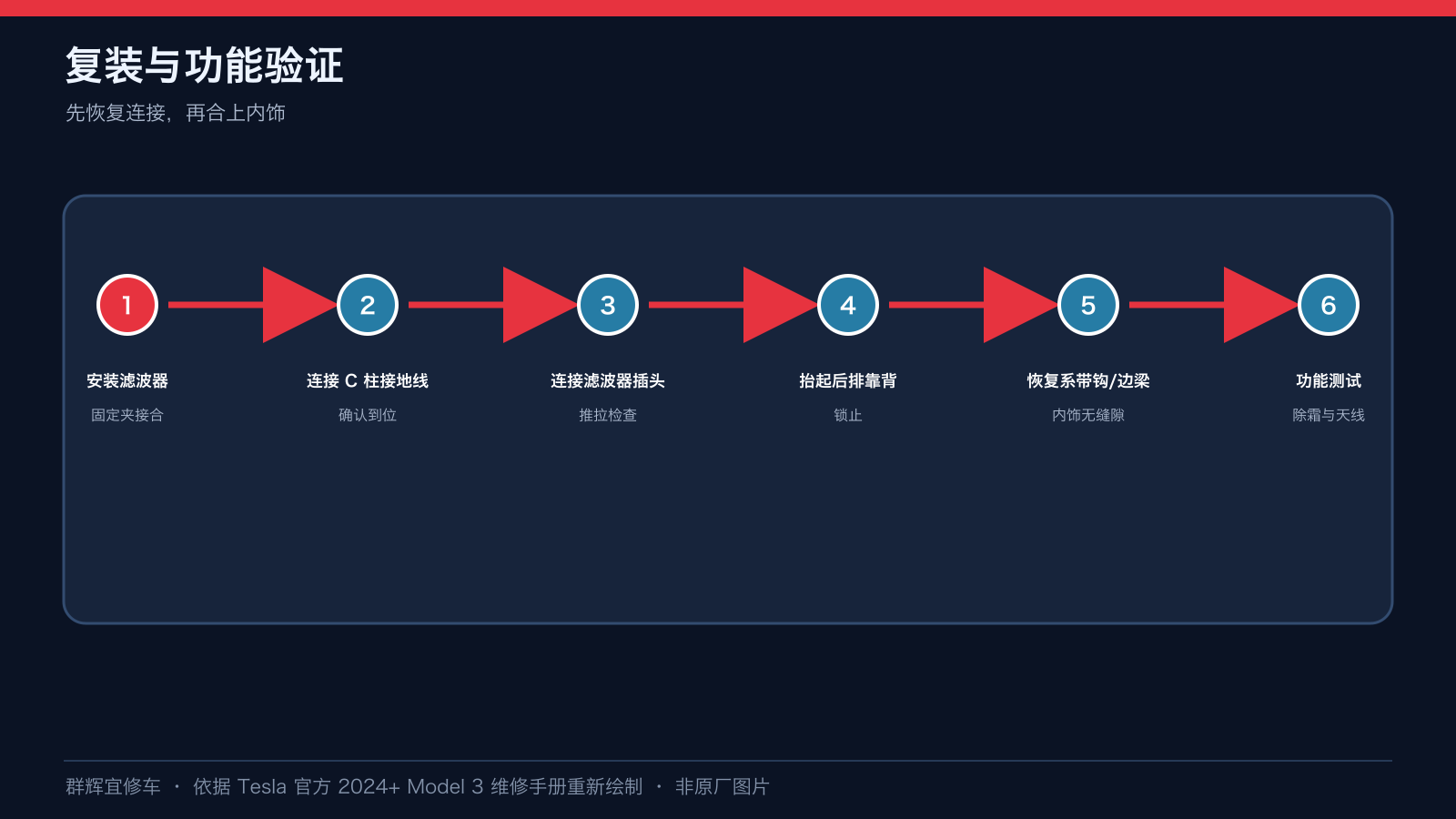

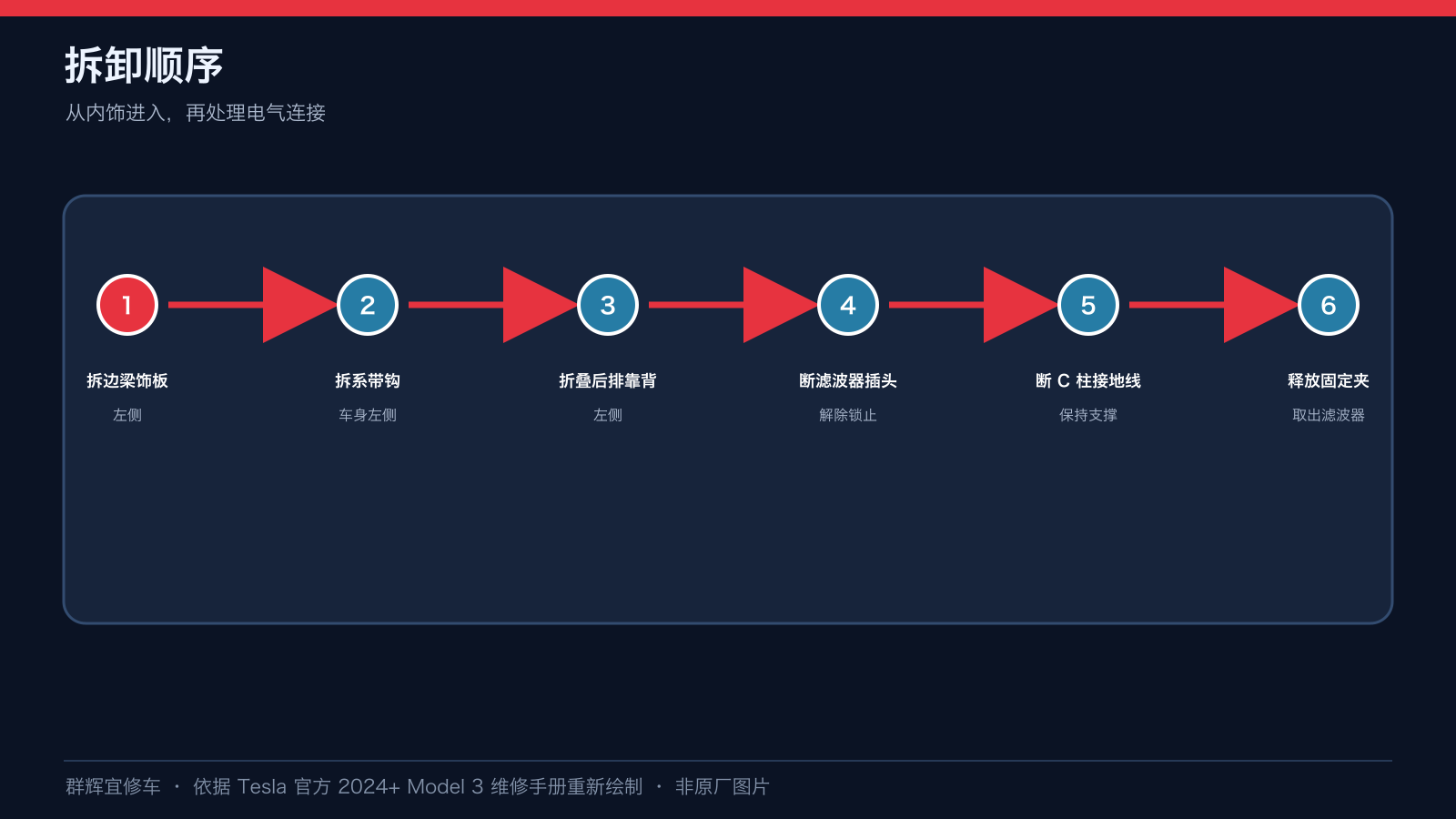

所引主页面也未给出该接地点紧固件的扭矩、工具规格及重复使用要求。这些缺项不能以其他接地点参数替代。因此原有拆卸、复装和饰板恢复步骤不在本文中作为操作依据，不提供凭手感紧固或猜测数值的做法。

五、学习检查

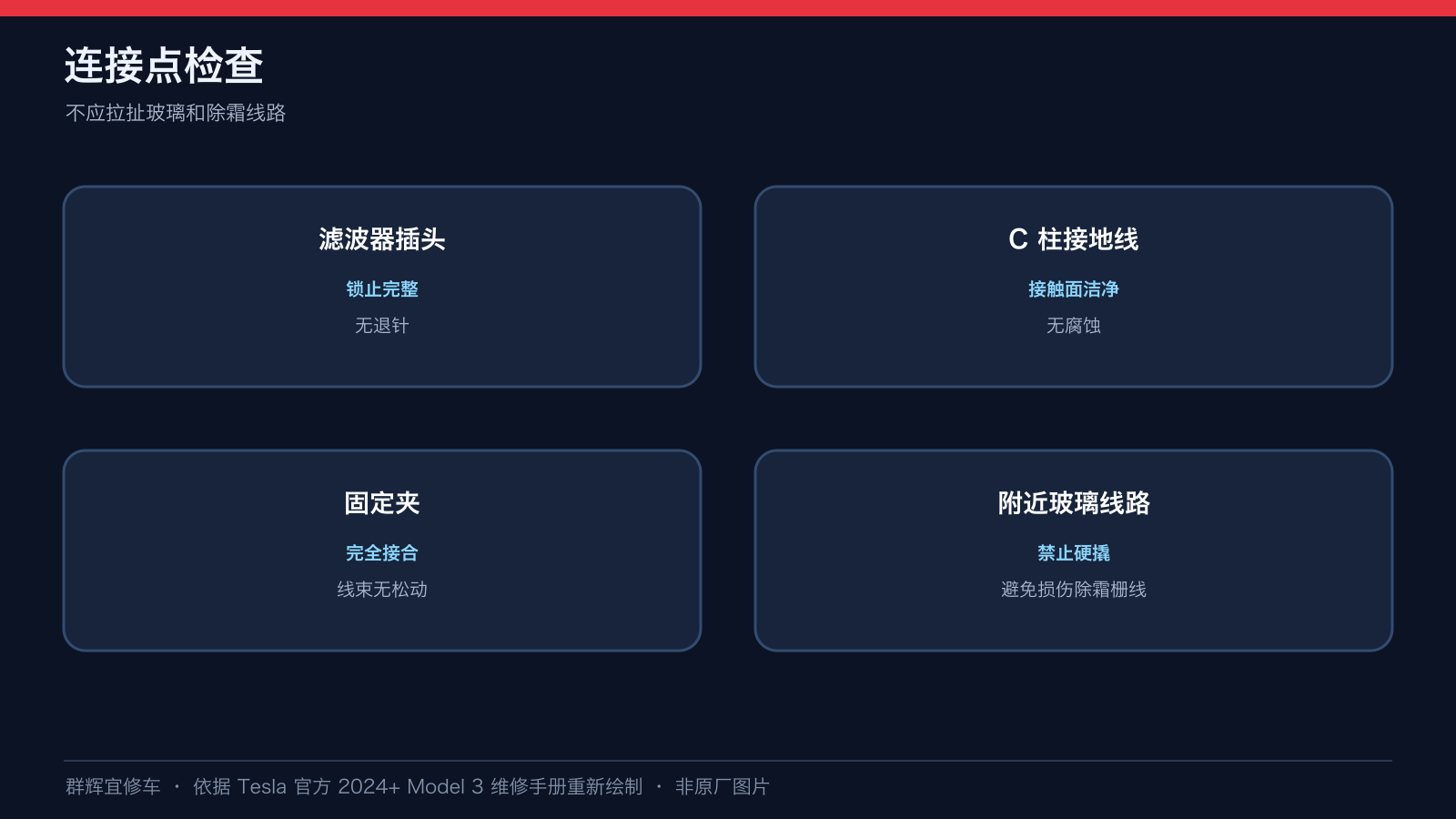

应能在图中分别指出连接器、环形端子和独立固定夹，并解释它们为什么不能互相替代。本页不是后除霜电路图，不说明玻璃加热线的内部连接，也不授权探测SRS或相邻线路。实际维修仍需适用的完整有效程序及紧固要求。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《接地带 - 后除霜 ((拆卸和更换))》及英文版《Ground Strap - Rear Defrost (Remove and Replace)》；主 GUID：GUID-DE248E7D-A5E7-4C01-B022-6955EFC17D41。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：本题只辨认后除霜接地带的连接器、环形端子与固定夹；主程序未给出此处紧固件可核实的扭矩和工具，不应借用其他接地点参数。

原厂主程序未给出可直接替代上述争议的独立施工入口；本文不补造关联程序。涉及更多拆装、安全隔离或功能验收时，应从适用 VIN 的有效原厂目录另行确认。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
