奔驰S205全景天窗导风板拆装：维修位置、弹簧连接与卡扣释放

S205全景天窗导风板位于前部开口，随玻璃顶盖开启而抬起，用于改善开启状态下的气流。

导风板两侧带有支点和弹簧连接，拆装时应保持左右受力均匀，避免扭曲长条形总成。

一、建立天窗维修位置并保护车顶

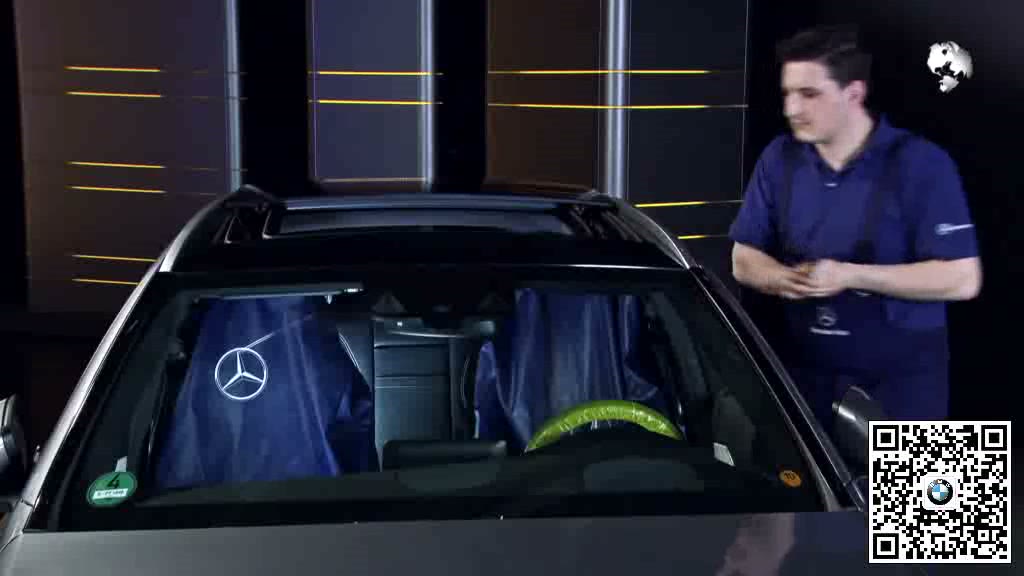

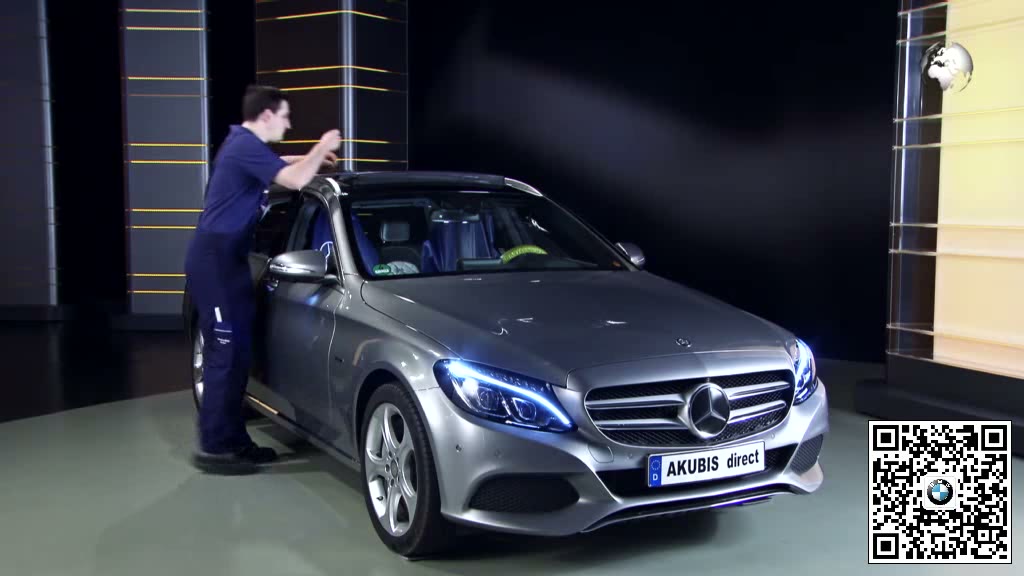

将玻璃顶盖移动到规定开启位置，关闭点火防止误动作，覆盖车顶边缘和玻璃表面。

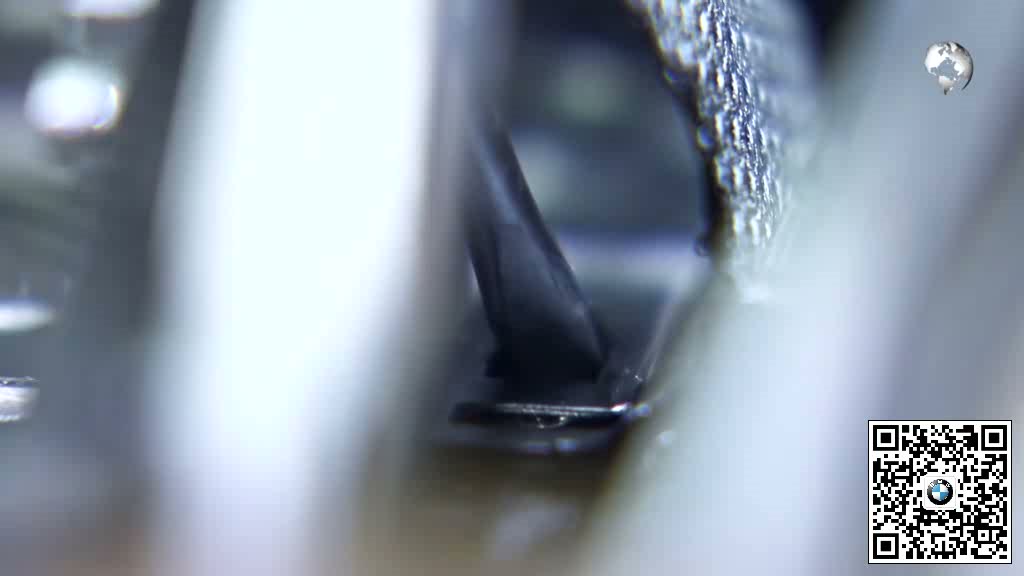

二、识别两侧支点及弹簧连接

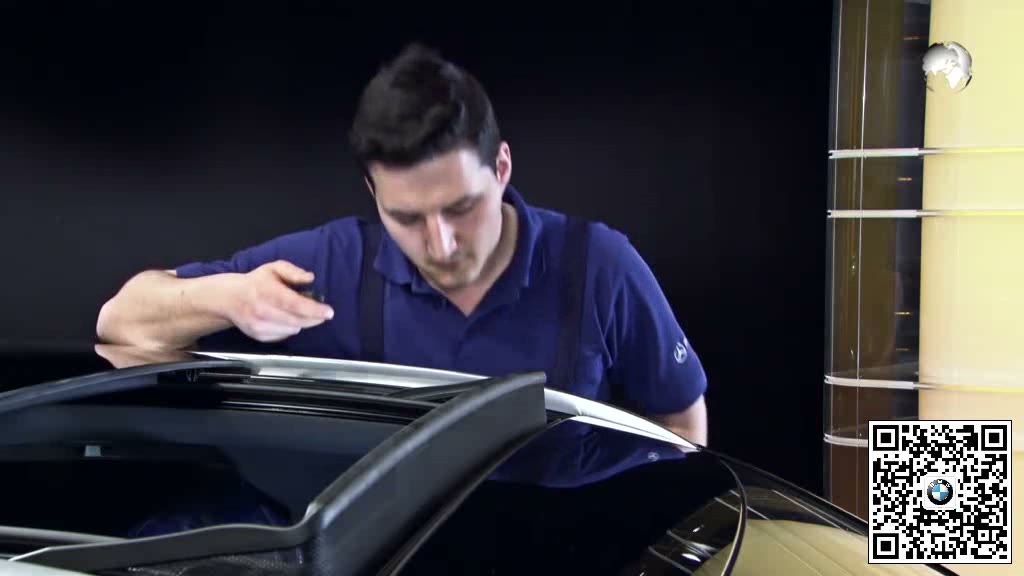

观察导风板升降动作，记录左右支点、弹簧和卡扣的安装方向及预紧状态。

三、均匀释放固定并移出导风板

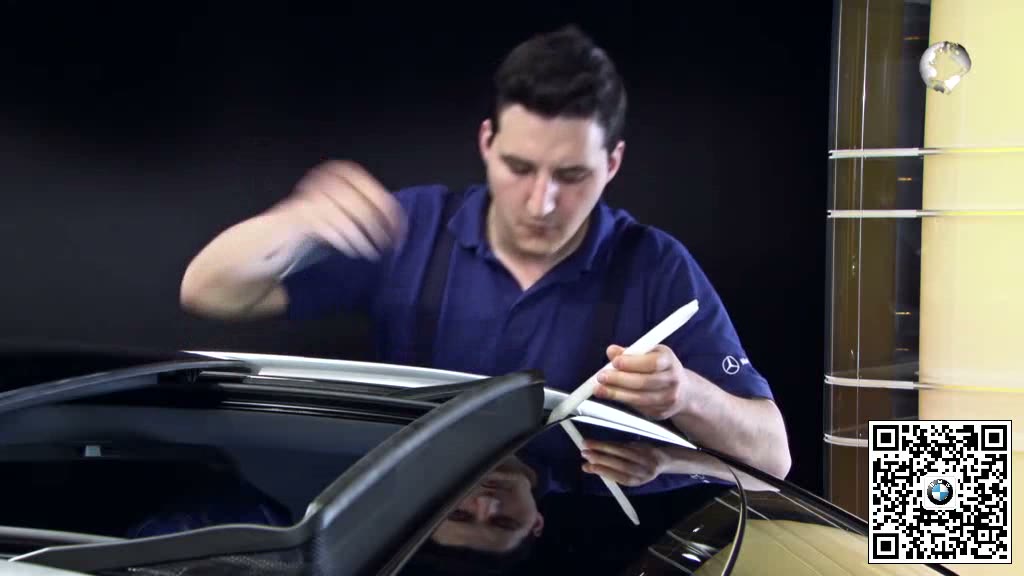

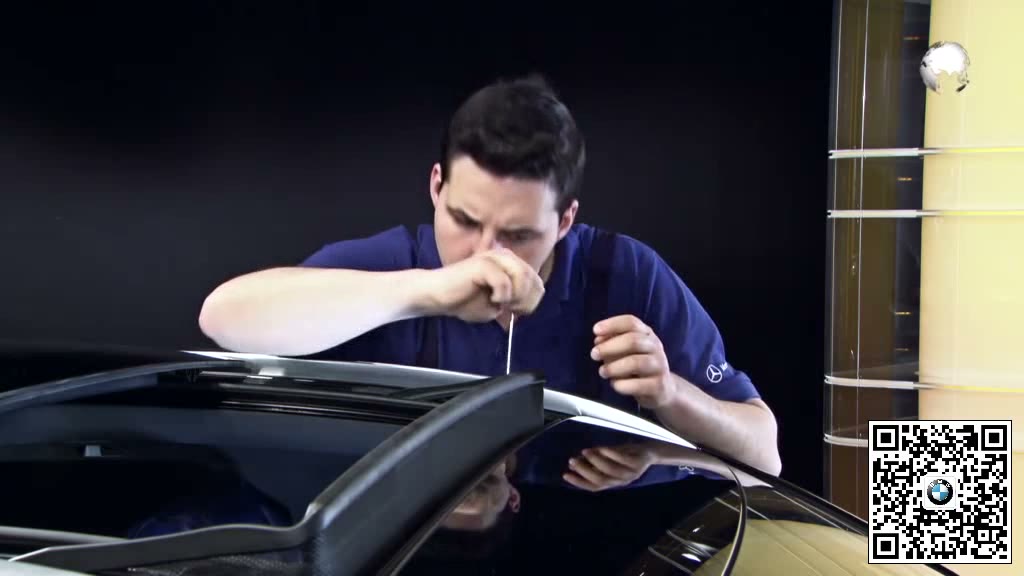

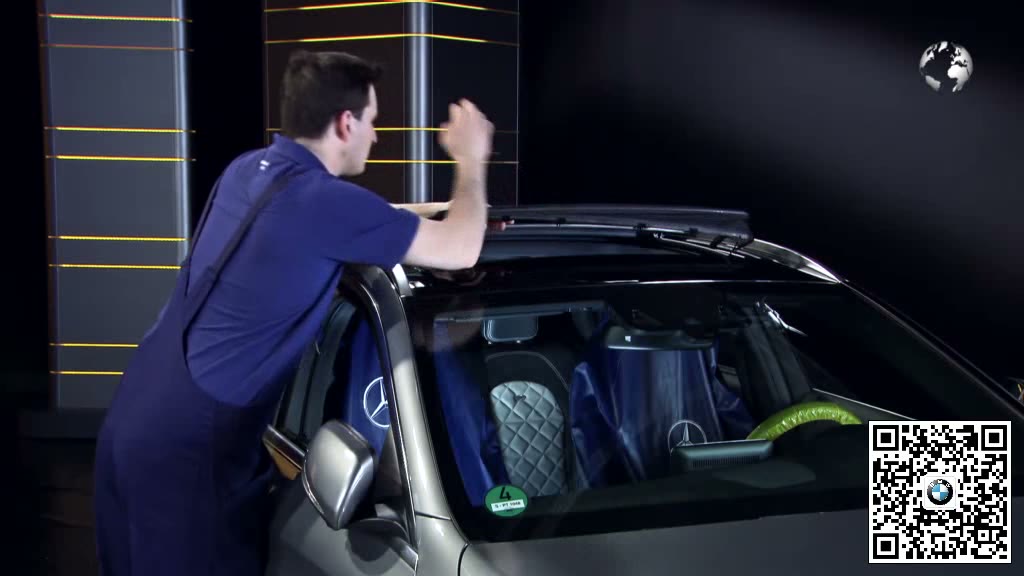

逐侧解除弹簧及固定，由两人或双手保持总成平直，从天窗开口平稳取出。

四、清洁导轨装复并检查动作

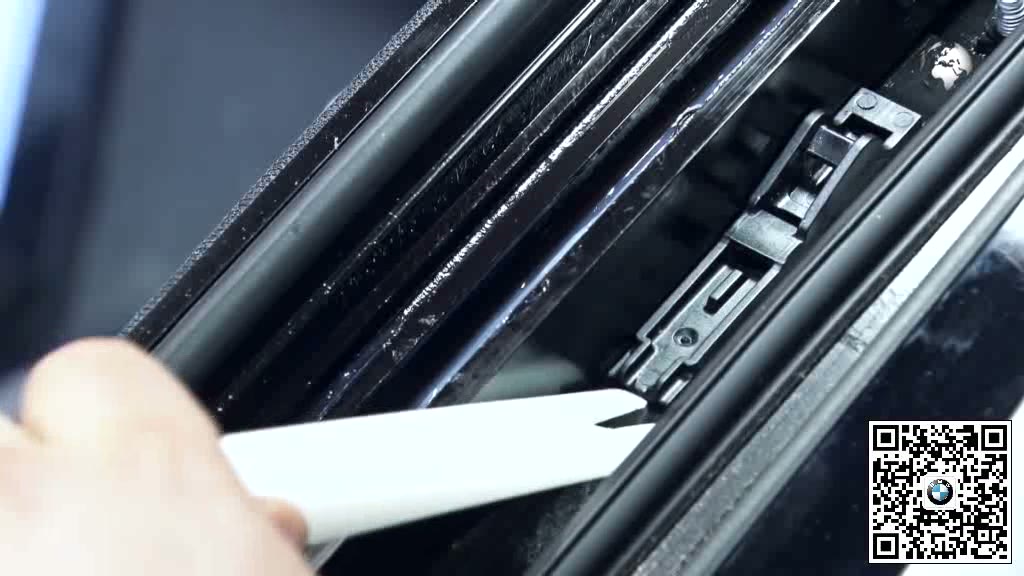

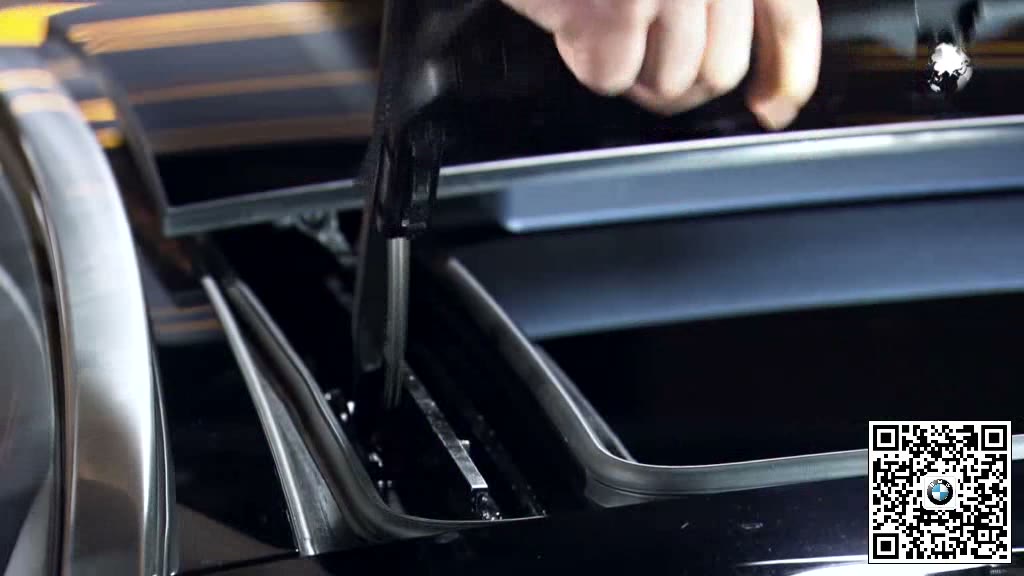

清除导轨和排水区域可见污物，对正支点装复，运行天窗检查导风板升降、异响和贴合。

五、完工检查要点

• 玻璃顶盖处于规定维修位置。
• 两侧支点和弹簧方向已记录。
• 导风板未被扭曲或强行撬动。
• 装复后升降、贴合和异响正常。
