奔驰W212加油口凹槽组件拆装：固定释放、排水与锁止机构

W212加油口区域出现盖板不能锁止、排水不畅或凹槽损坏时，需要从外侧按规定顺序拆卸。加油管周围属于燃油蒸气区域，作业中应避免火源和产生火花。

凹槽组件与车身漆面、排水管和锁止机构相连，未释放连接就强行拉出容易造成变形或管路脱落。

一、确认故障并清洁加油口区域

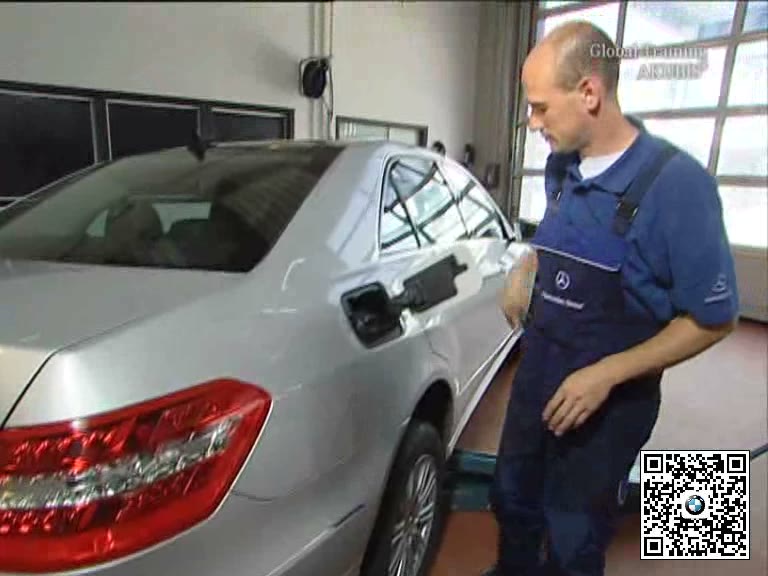

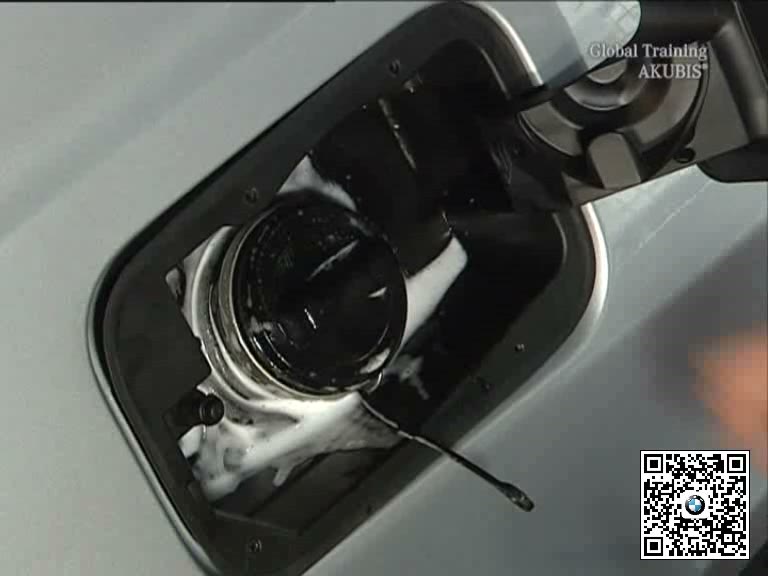

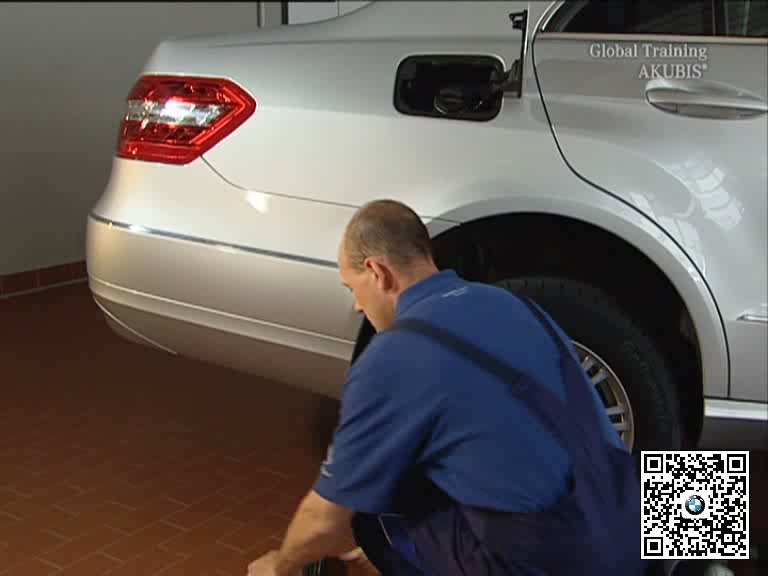

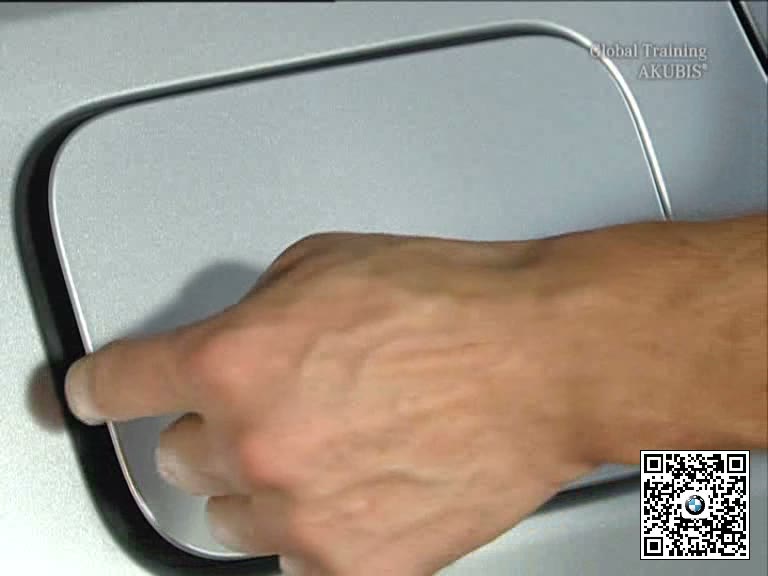

检查盖板开闭、中央锁止和排水状态，记录凹槽或密封件损伤。关闭点火开关，清洁周围并保护车身漆面。

二、释放盖板和凹槽固定点

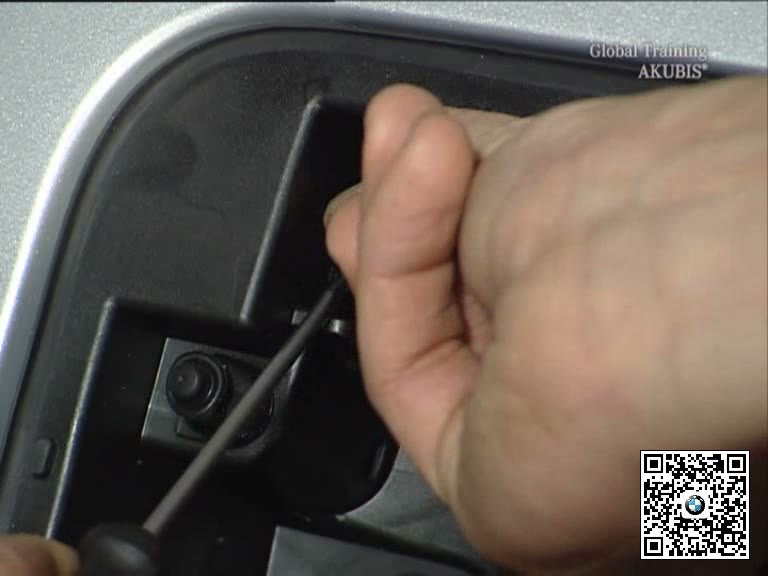

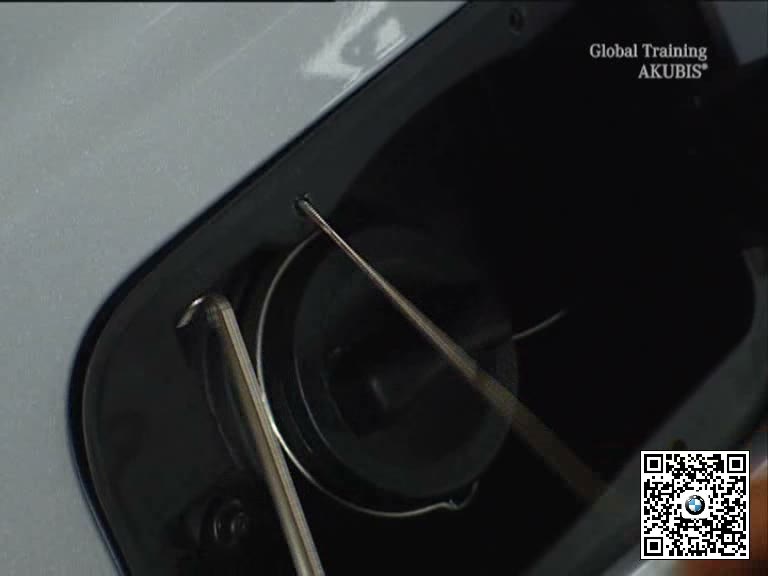

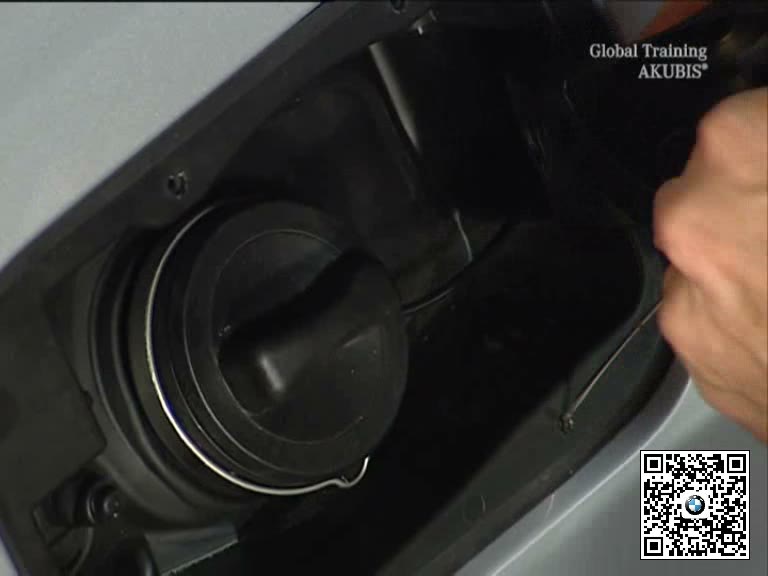

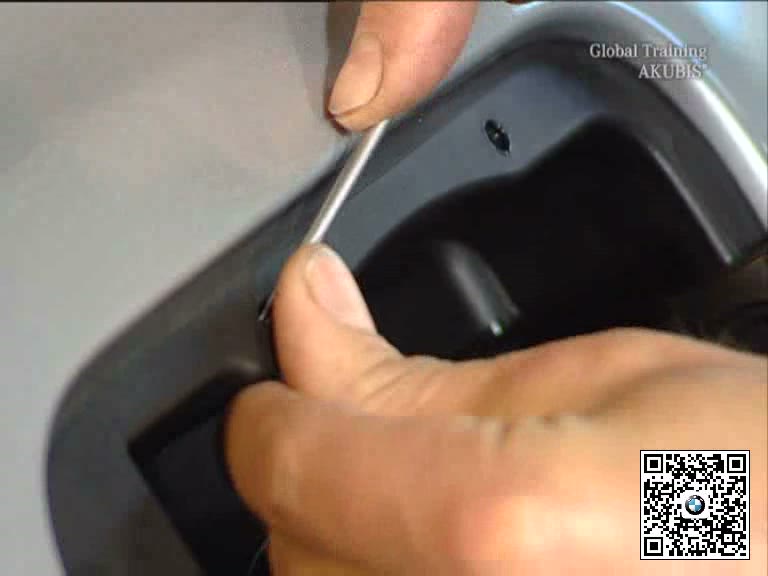

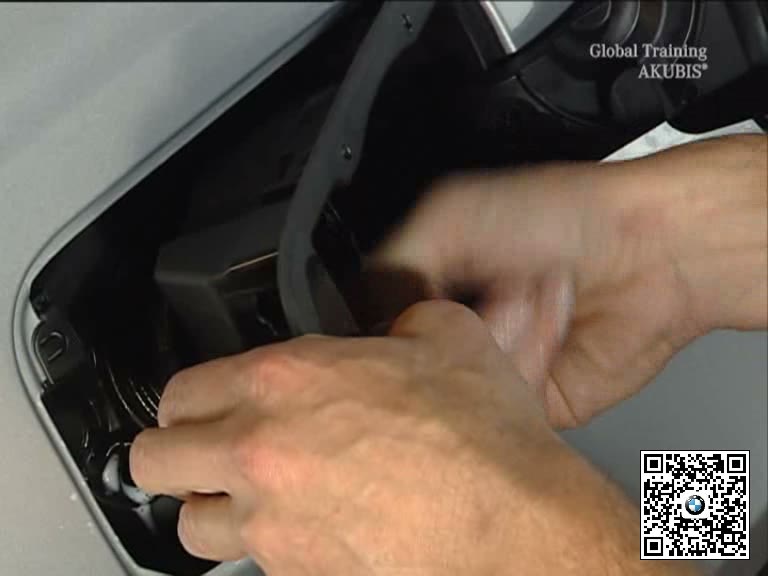

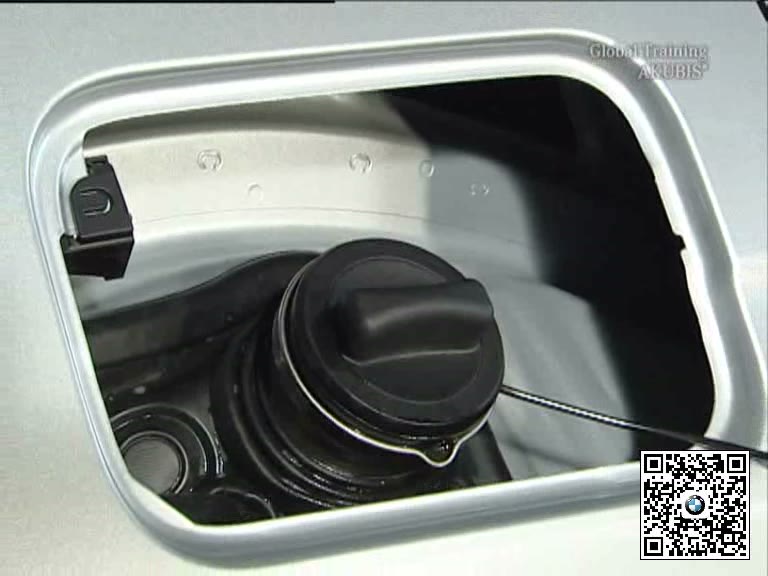

打开加油口盖，按结构释放橡胶边缘、卡扣和隐藏固定件。使用塑料工具沿周边逐步操作，避免划伤翼子板。

三、处理排水和锁止执行机构

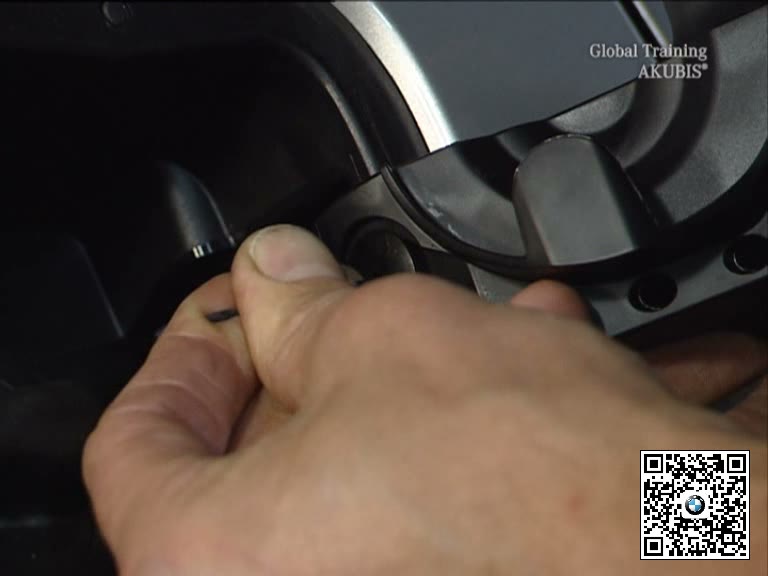

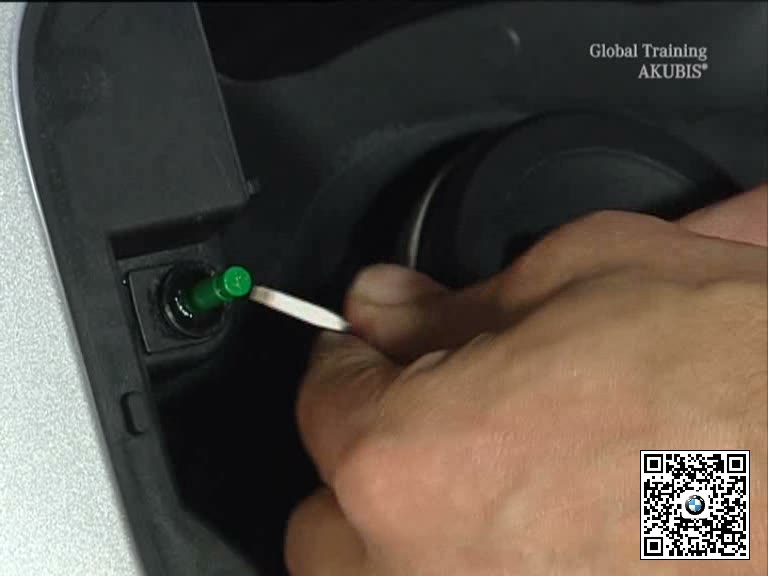

凹槽松开后稍向外移，断开排水管、锁止销或相关连接。检查排水通道、执行机构行程和密封接触面。

四、装复并测试密封与中央锁止

按定位将排水和锁止部件接回，均匀压入凹槽组件。检查盖板间隙、加油口密封、排水和中央锁止功能。

五、完工检查要点

• 加油口区域远离火源并保持清洁。
• 周边卡扣和固定点均已释放。
• 排水管与锁止机构连接正确。
• 盖板间隙、排水和中央锁止正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
