奔驰电动转向EPS：可变齿比、车速感应助力与低温防冻诊断

奔驰电动动力转向（EPS）把助力电机、扭矩传感器和控制单元集成到齿轮齿条转向机中。它不再依靠发动机持续驱动液压泵，而是根据驾驶员扭矩、车速、方向盘角度和车辆动态按需输出助力。除降低能耗外，EPS还能主动辅助回正、改变转向手感，并为车道保持、自动泊车等功能提供可控转向力矩。

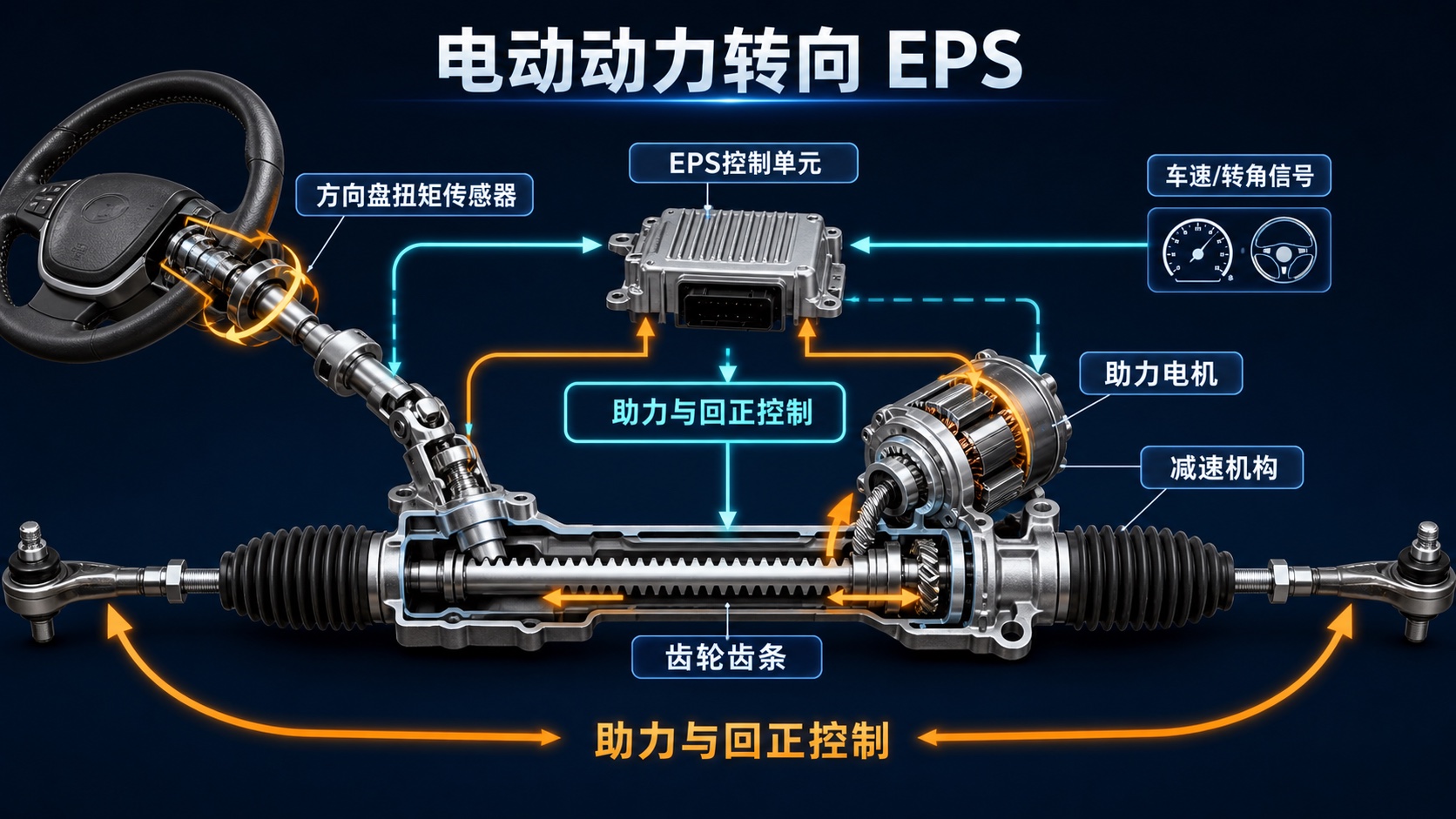

一、电动转向的基本闭环

驾驶员转动方向盘时，转向柱扭杆产生微小扭转，扭矩传感器由此识别方向和大小。EPS控制单元综合车速、方向盘角度、横摆/稳定控制信息与内部温度电流，计算电机目标扭矩。助力电机通过减速机构推动齿条，机械连接始终保留，因此助力退出后驾驶员仍能以更大力矩操纵车辆。

• 低速驻车：输出较大助力，降低方向盘操作力。
• 高速行驶：逐步降低助力，增加中心区稳定感。
• 转弯结束：根据角度、车速和扭矩辅助方向盘回正。
• 外部辅助功能：在允许条件下叠加受限转向力矩。
• 故障监控：检测传感器合理性、电机电流、温度、供电与网络信息。

二、EPS比液压助力多了哪些诊断信息

液压系统主要从油压、流量、阀和机械阻力判断；EPS可直接提供目标/实际电机电流、驾驶员扭矩、转向角、内部温度、控制单元电压和降额原因。方向沉重不一定是电机损坏，也可能是蓄电池电压低、过热保护、角度/扭矩信号不可信、机械齿条卡滞或整车网络缺少车速信息。

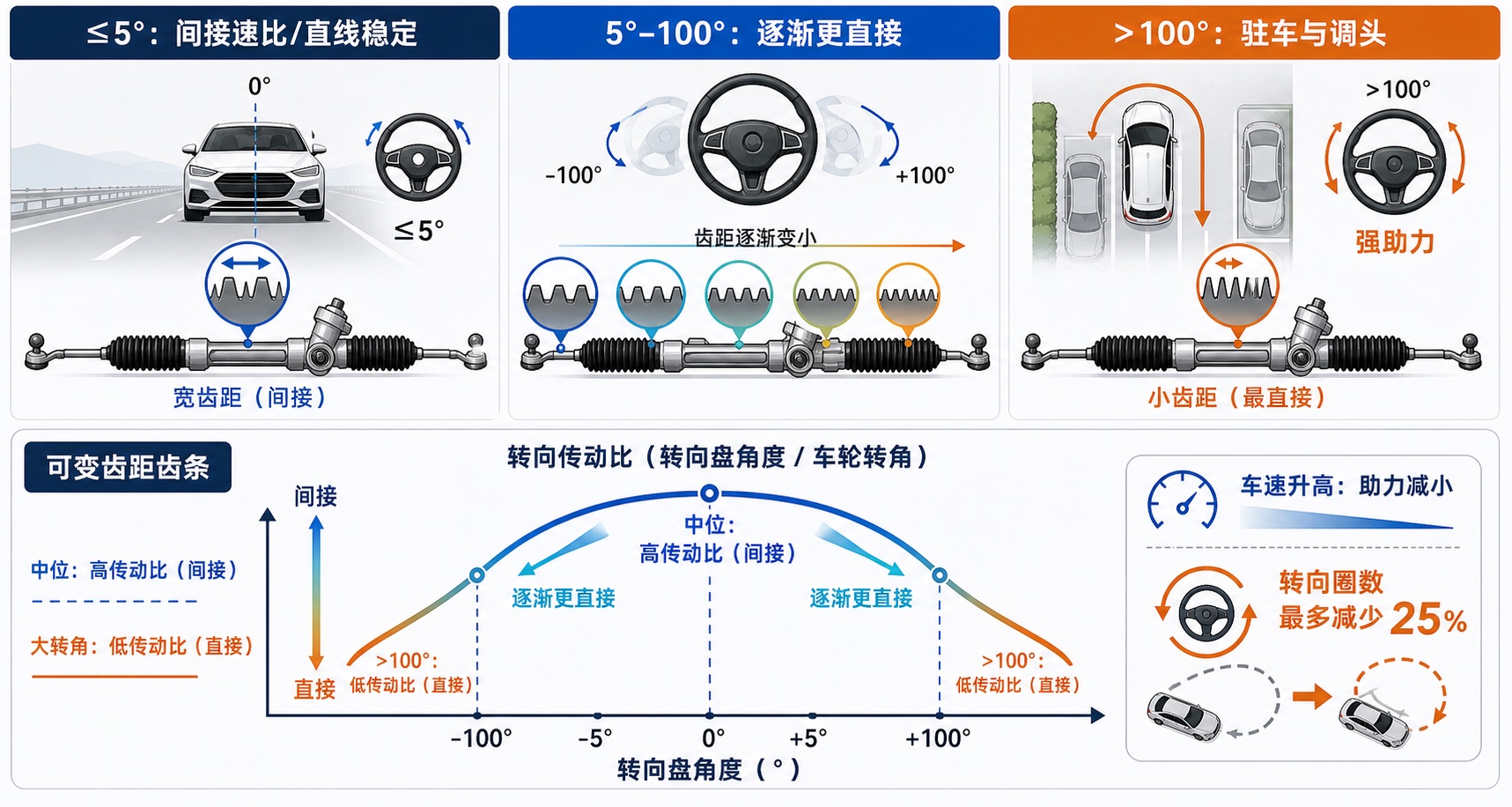

三、直接转向为何使用可变齿距齿条

直接转向系统把参数式车速感应助力和机械可变传动比结合。齿条中间区域与外侧齿距不同：方向盘接近中位时，车轮对方向盘小动作的响应较缓；离开中位后，机械速比逐步变得更直接。这个变化来自齿条几何，不是控制单元任意改变机械连接。

• 约5°以内：采用较间接的反应，适合高速公路小修正和直线稳定。
• 约5°至100°：传动比逐渐更直接，提高多弯道路的响应。
• 超过100°：在调头、驻车和移库时反应更直接，同时EPS提供较大助力。
• 从一侧限位到另一侧的方向盘圈数最多可减少约25%。

四、车速感应助力与可变齿比不能混为一谈

可变齿比是齿条机械几何决定的“方向盘转多少、车轮转多少”；车速感应助力是电机决定的“转动需要多大力”。高速时助力减小，即使机械齿比不变，手感也会更沉稳；低速时助力增大，但不代表机械传动比被电机改变。诊断转向过轻或过重时，应分别查看助力扭矩和机械转向角关系。

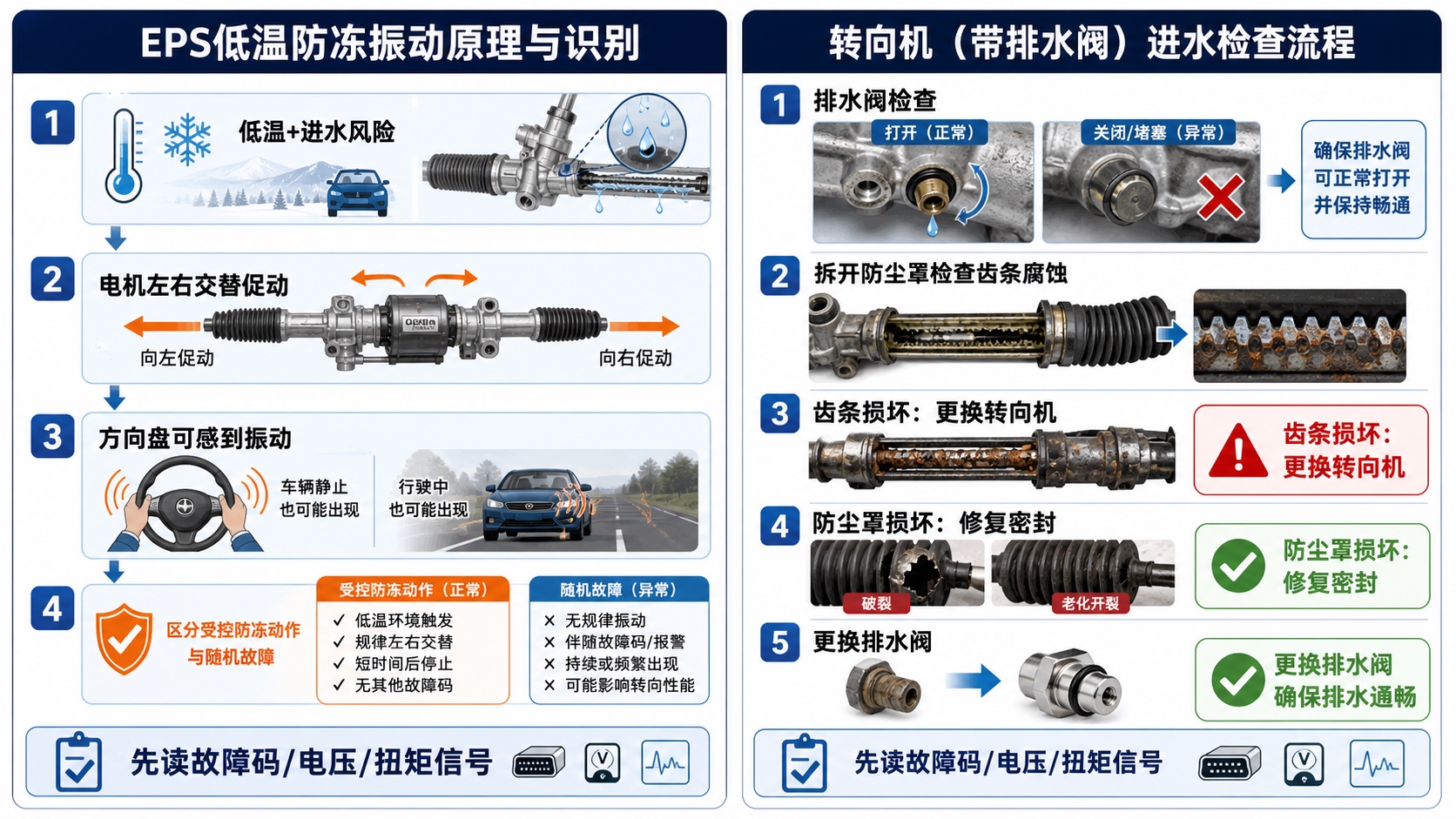

五、低温方向盘规律振动可能是防冻动作

部分取消机械排水阀的EPS转向机带有防冻功能。低温下若进入转向机的水可能结冰，控制单元会交替向左、向右促动电机，产生振动运动以防止机构冻结。车辆静止或行驶时，驾驶员都可能在方向盘感到这种规律振动。

正常防冻动作应与低温条件相关，左右交替规律且持续时间受控。若振动随机、伴随故障提示、转向偏移、异响或助力变化，应读取故障码、供电电压、扭矩/角度和电机电流，不能套用“防冻功能正常”结论。

六、带排水阀转向机的进水检查

旧结构带排水阀时，应确认排水阀能够保持规定开启状态。发现阀堵塞、关闭异常或防尘罩进水迹象，应松开防尘罩检查齿条。齿条出现腐蚀或损伤需更换转向机；齿条完好则继续检查防尘罩、卡箍和密封，修复损坏并更新排水阀。

只换排水阀而不检查齿条，可能留下已经形成的腐蚀；只换转向机而不处理破损防尘罩或装配问题，也可能再次进水。检查时还应确认横拉杆球头与转向机壳体没有外力损伤。

七、常见故障的分层判断

• 完全无助力：先查12 V供电、主搭铁、保险、电源端压降与控制单元通信。
• 单向助力异常：比较左右扭矩信号、电机电流和机械阻力，排除齿条或万向节卡滞。
• 高速过轻/低速过重：确认车速消息、编码、软件和助力特性是否正确。
• 不回正或回正过强：核对转角零点、扭矩零点、前轮定位和机械摩擦。
• 间歇降额：查看电机/控制单元温度、低电压历史与持续大负荷转向。
• 方向盘振动：区分防冻动作、车道辅助力矩、轮胎底盘振动和EPS控制异常。

八、维修与更换后的必要步骤

更换转向机后不仅要做机械安装，还需按车型完成控制单元试运行、编码、序列号记录、方向盘转角与扭矩传感器零点、转向限位学习，并检查前轮定位。调整齿条止推间隙必须使用规定工艺，过紧会造成回正差和电机负荷升高，过松则会产生敲击与间隙。

九、路试验证

路试应覆盖原地转向、低速驻车、中速弯道、高速小角度修正和回正过程。同步记录车速、方向盘角度、驾驶员扭矩、目标/实际电机电流、温度及降额状态。若涉及低温防冻投诉，还要记录环境温度和振动是否左右规律交替，避免仅凭一次暖车检查下结论。

诊断思路小结

EPS问题先分成输入、供电执行和机械三层：扭矩/角度/车速决定目标助力，电源与电机负责输出，齿条、万向节和横拉杆传递力。再把机械可变齿比与电动助力分开判断，并识别低温防冻振动这一正常策略，才能避免误换转向机。
