本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI91.10-P-061786，版本2 |
|---|---|
| 功能组 | 91.10 前座椅 |
| 日期 | 2016-12-05 |
| 适用范围 | 型号系列 222，带特殊装备 (SA) 代码 P07，从车辆识别 号 (FIN) A171628 到 FIN 176301 |
一、故障现象与投诉条件
上的脚跟支撑时，发出“咔嚓声”
二、原通告列出的可能原因
高度调节器上的翼形上部件。
三、检查与补救步骤
（图 1）
2. 促动脚跟支撑（图 2）
3. 伸出脚跟支撑（图 3）至再调整区域露出（图 4 和图 5）
4. 用螺丝刀将销 1（图 6；图中位置 1）小心地向上弯折（图 7 和图8），直到达到 1 mm 的最大间隙尺寸（图 9）。
5. 将脚跟支撑再伸出一些，将销 2（图 6；图中位置 2）也小心地向上弯折（图 7 和图 8），直到达到 1 mm 的最大间
隙尺寸（图 9）。
附件
文件 描述
pic.2.jpg 促动脚跟支撑
pic.3.jpg 伸出脚跟支撑
pic.4.jpg 再调整区域
pic.5.jpg 再调整区域销 1 和 2 的位置
pic.6.jpg 销 1 和 2 的位置
pic.7.jpg 用螺丝刀将销小心地向上弯折至达到 1 mm 的间隙
pic.8.jpg 用螺丝刀将销小心地向上弯折至达到 1 mm 的间隙
pic.9.jpg 1 mm 的间隙
四、零件、操作与WIS参考

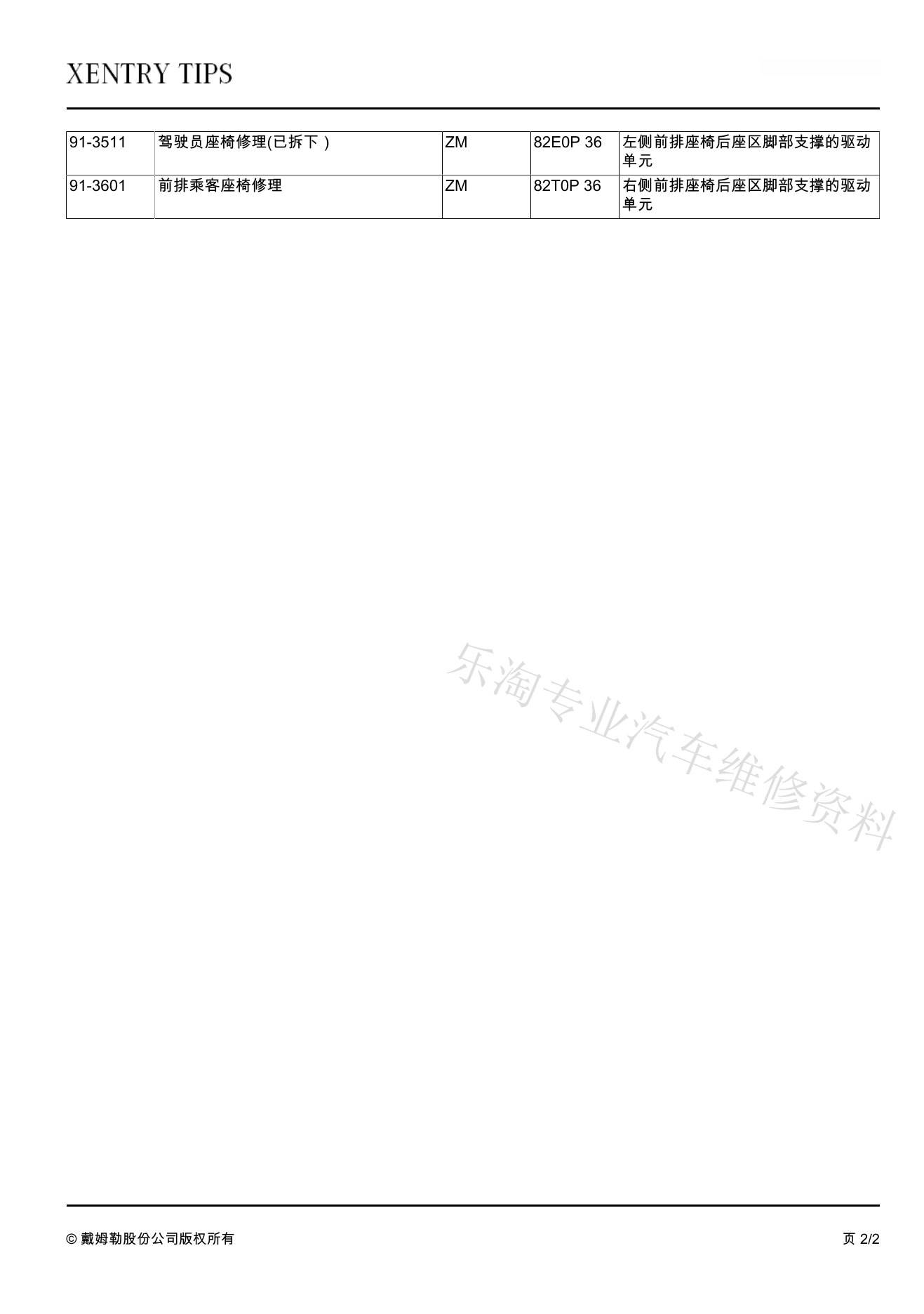

操作号与损坏代码
容 时间 损坏代码 提示
后座区脚部支撑的驱动
后座区脚部支撑的驱动
5、原始TIPS通告页面

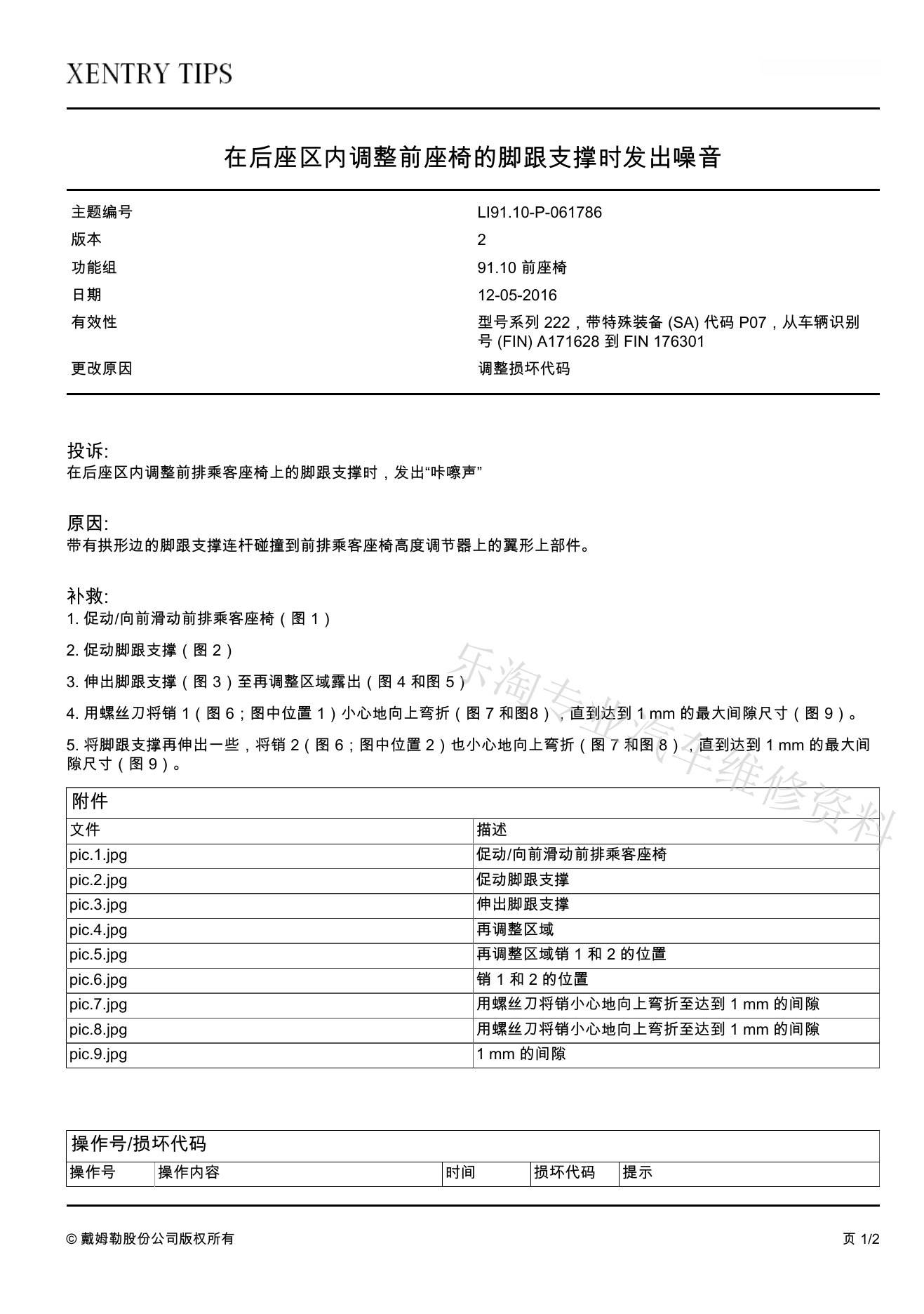

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
