特斯拉 Model 3 驾驶室滤清器更换培训：安装方向、1.2 N·m 与健康分数重置

Model 3 驾驶室滤清器不是“抽出旧件、塞入新件”这么简单。官方程序明确区分锁片固定、顶部螺钉和底部螺钉三种盖板形式，并要求上下两片滤芯按规定顺序拆装。方向、锁止或复位任何一处遗漏，都可能让更换后的风量、噪声或滤清器健康状态与预期不符。

本文适用于特斯拉官方公开的2017–2023 Model 3维修手册范围，重点讲方法与验收，不把单一生产批次的结构直接外推到所有车辆。施工前仍应按 VIN、生产日期、PTC/热泵配置和当前软件版本打开对应车辆的最新维修程序。

资料确认与维修解读

• 原资料确认：滤芯为上下两片；安装时两片箭头均朝车辆后部；使用螺钉的盖板紧固值为 1.2 N·m。
• 维修解读：先识别盖板形式再施力，可避免把锁片当螺钉盖板撬开，也能降低小螺钉过紧、塑料座损伤或盖板漏风的风险。
• 需要实车核实：车辆是 PTC 加热器还是热泵、螺钉位于顶部还是底部、软件是否达到 2024.14，以及维护模式中的实际菜单路径。

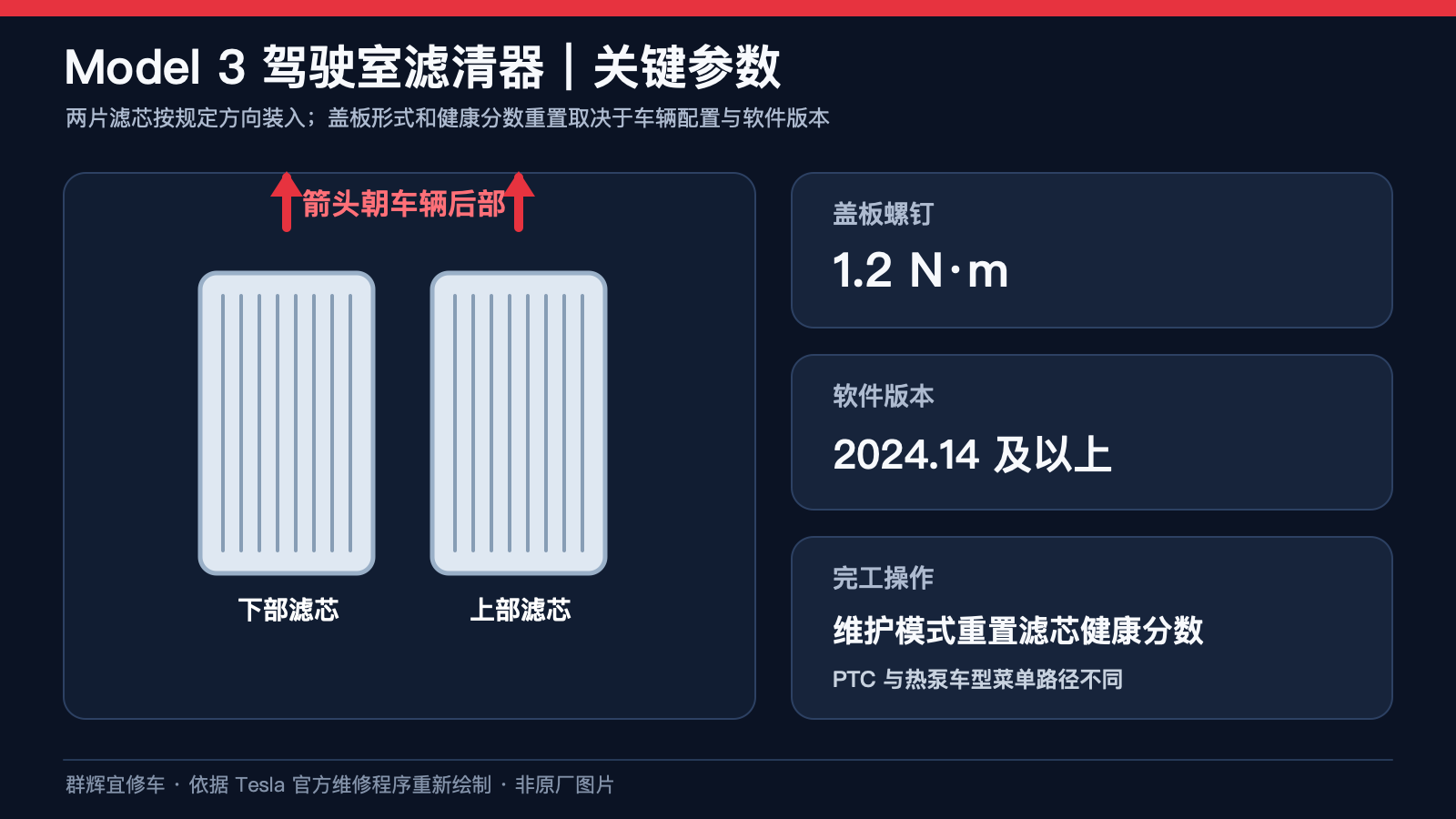

关键方向、扭矩与版本边界

上下两片滤芯的箭头都应指向车辆后部。拆卸是上部先出、下部再上提；安装则反过来，下部先入、上部后入。若盖板采用螺钉固定，官方给出的紧固值是 1.2 N·m，并提示紧固前先接合下部盖板锁片。这个数值只对应本程序中的盖板螺钉，不能借用到其他饰板或 HVAC 紧固件。

工具、工位与施工前条件

• 关闭温度控制系统，移开副驾驶脚垫并将座椅调整到便于进入脚部空间的位置。
• 准备适用的卡子工具、手动小扭矩工具和洁净防护用品；不要用大功率电动工具终紧小螺钉。
• 保护脚部空间饰板和可见电气连接，拆下的卡子、螺钉按位置收纳。
• 新滤芯在拆封前核对数量、外形、箭头和适用性；滤材受潮、变形或边框破损时不得装车。

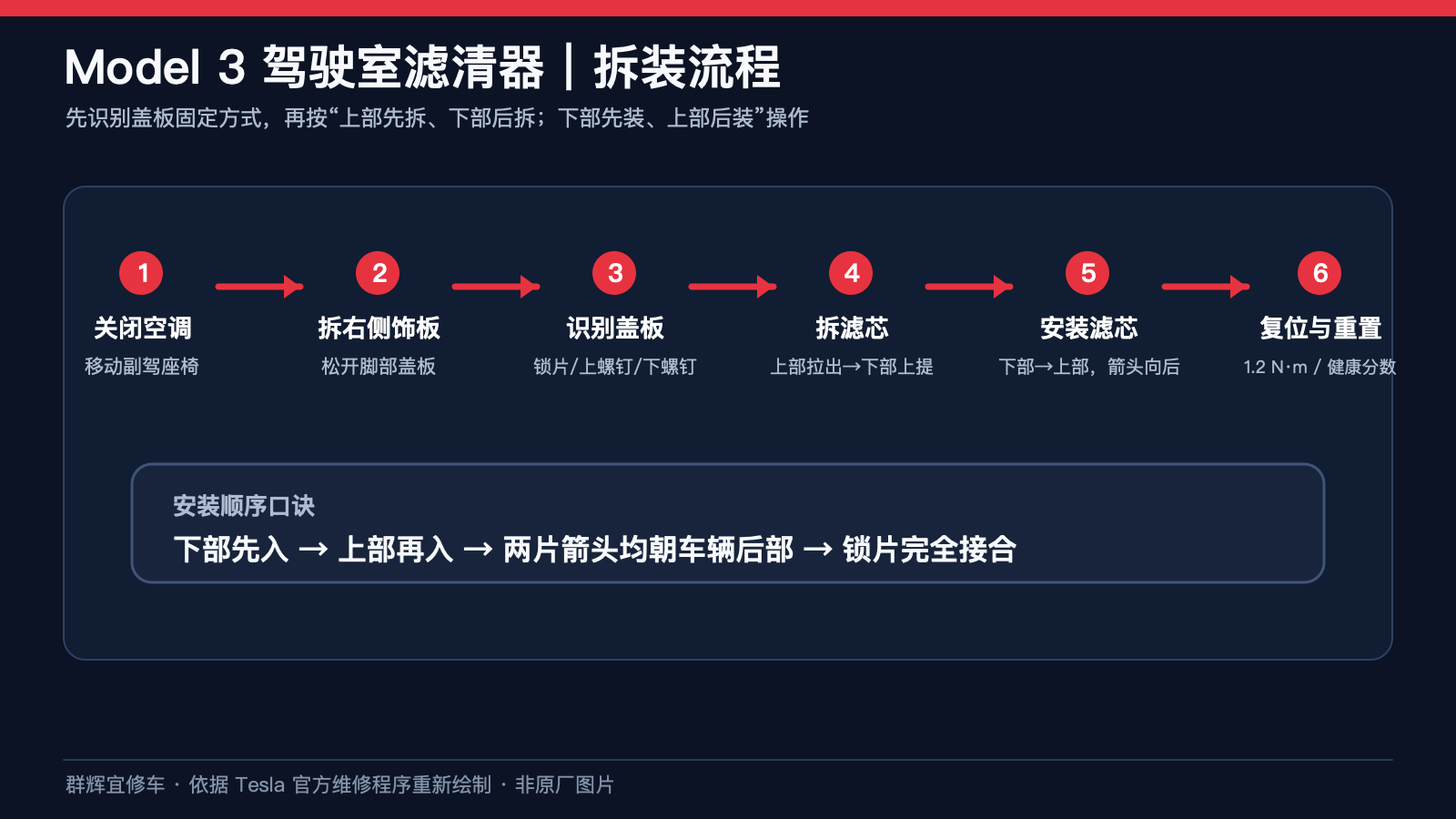

拆卸：先判断盖板，再取出滤芯

1. 拆开中控台右侧面板处地毯，用卡子工具松开右侧脚部空间总成，避免直接拉扯饰板。

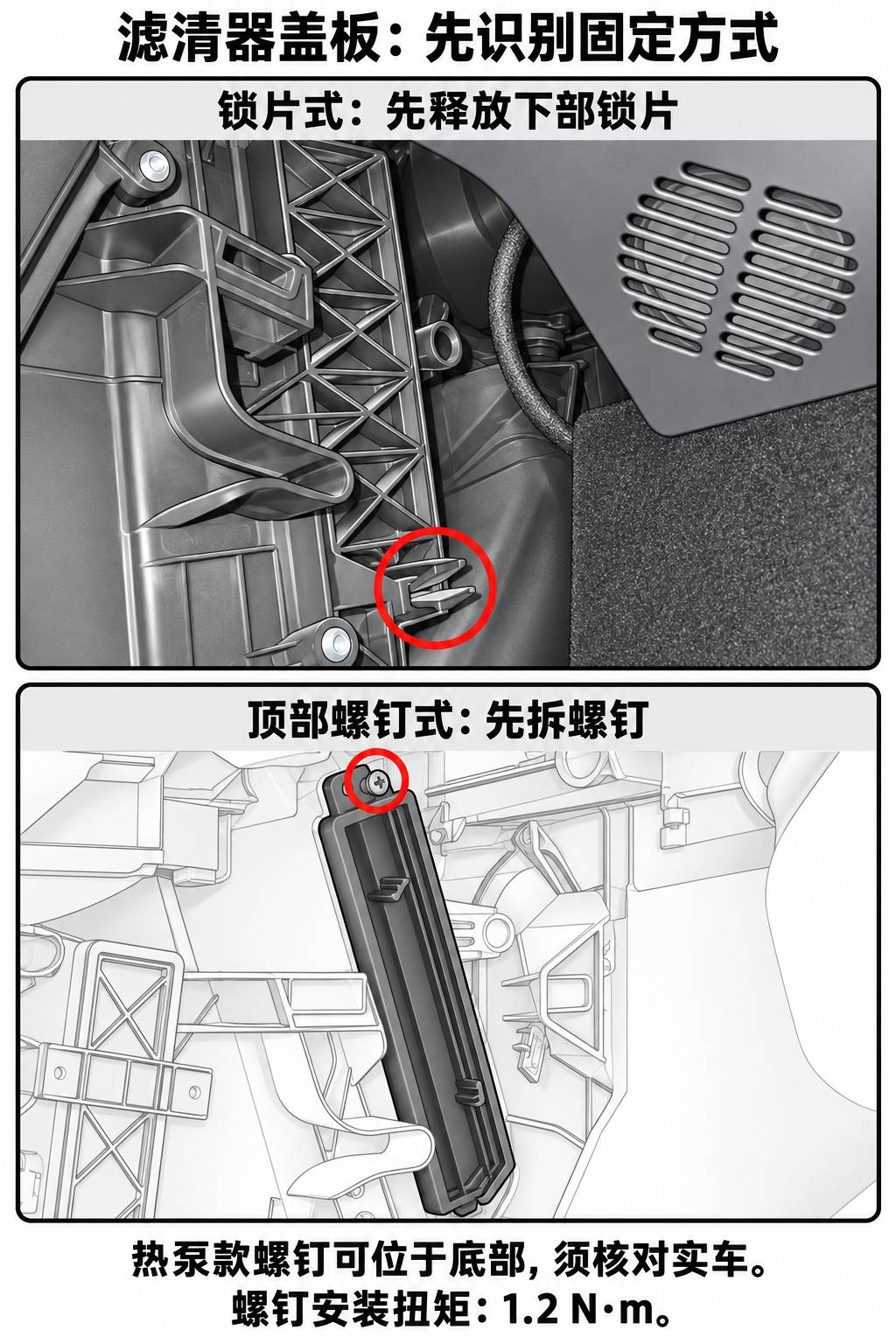

2. 观察滤清器盖板与 HVAC 单元的连接：锁片式先松开下部锁片，再移开盖板；顶部螺钉式先按对应程序拆下副驾驶脚部空间盖板。采用顶部或底部螺钉固定时，拆下盖板固定螺钉后再移开盖板，不要直接硬撬。原厂注明热泵款的螺钉位于盖板底部，仍须先核对实车固定形式。

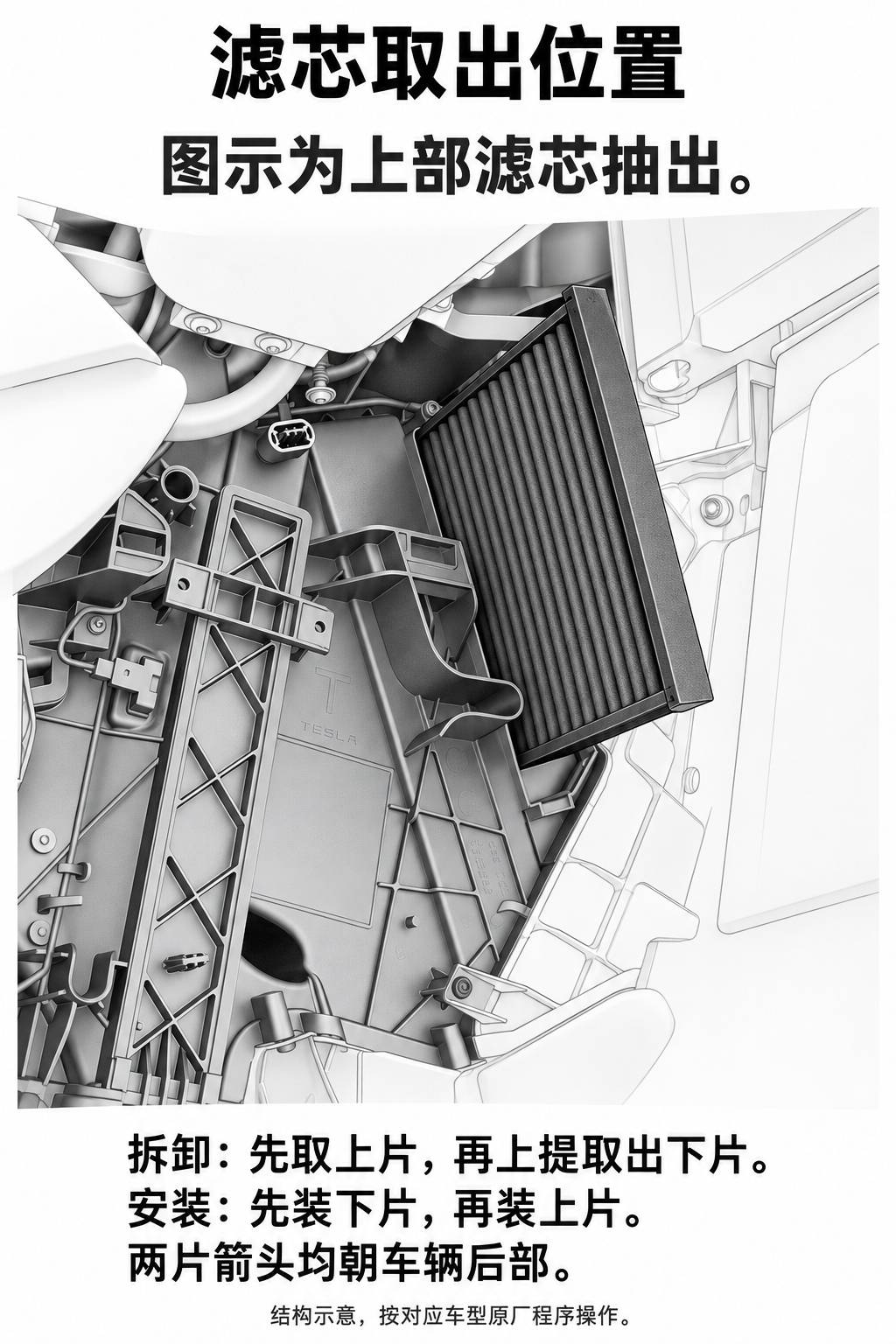

3. 移开盖板后，把上部滤芯的锁片向外折叠，先将上部滤芯拉出。
4. 把下部滤芯向上提至出口位置后再拉出，记录旧件箭头、积尘分布、潮湿、霉味或明显变形。

旧滤芯的状态可帮助判断客户投诉，但不能单凭“很脏”就认定鼓风机、蒸发器或异味源一定正常。若有持续异味、进水痕迹、异常噪声或风量仍低，应继续检查进气路径、滤清器壳体密封和 HVAC 系统，不要把所有现象都归因于耗材。

安装：下部先入，上部后入

1. 清除壳体入口处可见的松散杂物，不向滤材或 HVAC 内部喷洒不明清洁剂。
2. 先装下部滤芯，确认箭头朝车辆后部，边框没有卷曲或卡在壳体边缘。
3. 再装上部滤芯，保持同一箭头方向，并把滤清器锁片向内折叠到位。
4. 盖板使用螺钉时，先让下部锁片接合，再以 1.2 N·m 紧固；锁片式盖板则依次确认上、下锁片完全进入卡槽。
5. 恢复脚部空间总成、卡子和地毯，检查饰板贴合、线束位置及乘员脚部空间没有遗留工具。

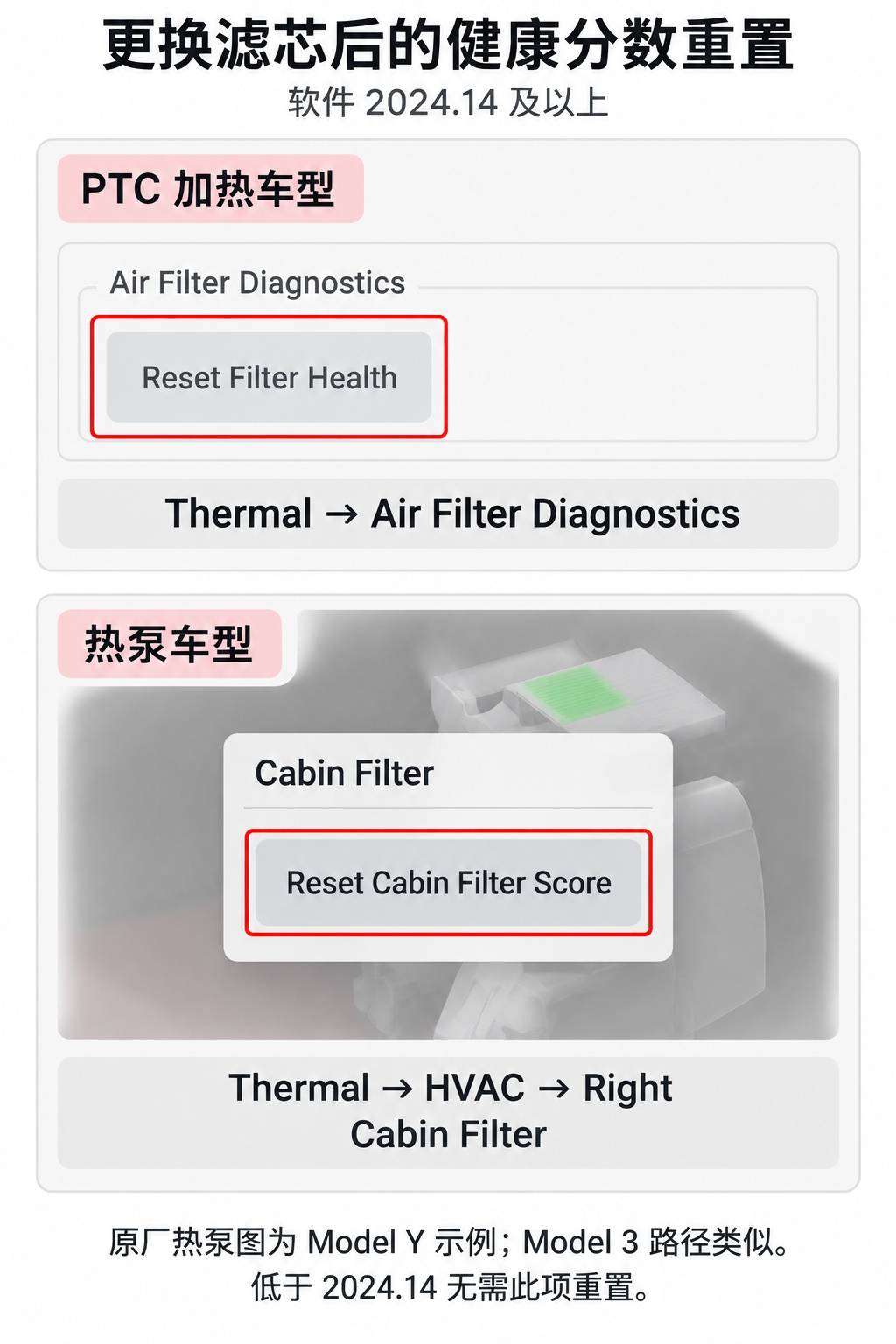

软件 2024.14 及以上：重置健康分数

官方程序在 2024 年 6 月更新：车辆软件低于 2024.14时无需执行健康分数重置；达到 2024.14 或更高版本时，应进入维护模式处理。PTC 加热器车型在 Thermal 区域使用空气过滤器诊断的 Reset Filter Health；热泵车型的路径为 Thermal → HVAC → Right → Cabin Filter → Reset Cabin Filter Score。

菜单文字和层级可能随软件更新变化。若维护模式中没有对应项目，先重新确认车型配置、软件版本和最新维修说明，不应通过反复点击、恢复出厂或无依据改写配置来强行完成重置。

完工复核与肖师傅培训提示

• 启用空调，分挡检查鼓风机风量、脚部空间异响和盖板附近漏风。
• 确认两片滤芯方向一致，盖板锁片、螺钉、脚部空间盖板和地毯全部恢复。
• 符合版本条件的车辆确认健康分数重置完成，并记录软件版本和菜单结果。
• 更换耗材不是诊断终点：客户若投诉霉味、进水或风量异常，应按相同工况复测，必要时继续检查进气口、壳体、蒸发器和鼓风机。

资料来源

特斯拉官方《2017–2023 Model 3 维修手册》：滤清器—驾驶室（拆卸和更换），页面显示更新日期 2026-08-09，复核日期 2026-09-06。文中配图均逐项对照该程序的对应原图重新绘制，用于固定方式、拆装顺序与菜单路径识别；重绘图不是原厂截图或尺寸定位图。
