特斯拉第三代移动连接器状态灯：高温、接地、通信与软件故障速查

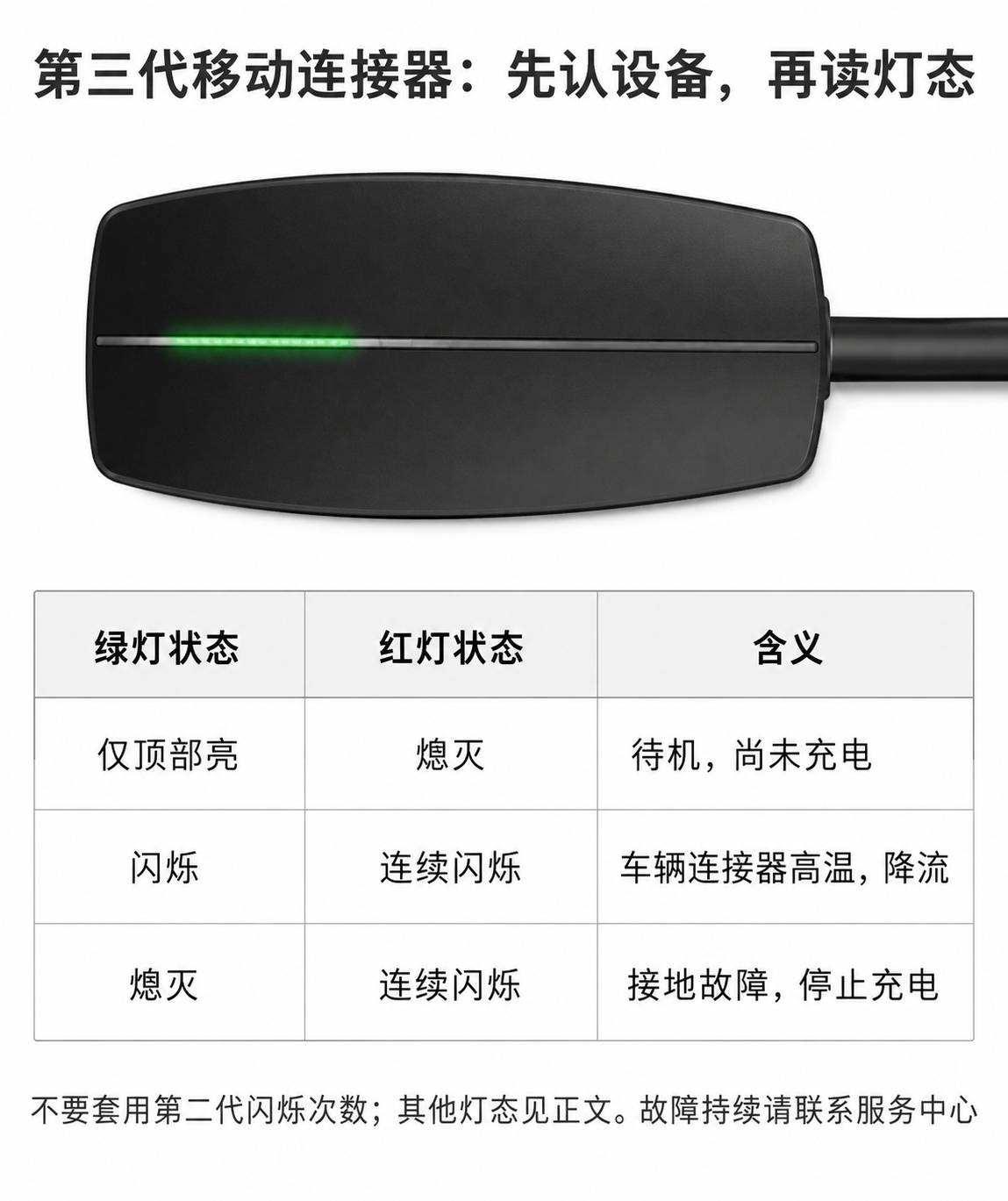

第三代移动连接器的灯码与第二代并不完全相同。待机时只有顶部绿灯亮，正常充电时绿灯依次闪烁、红灯熄灭。

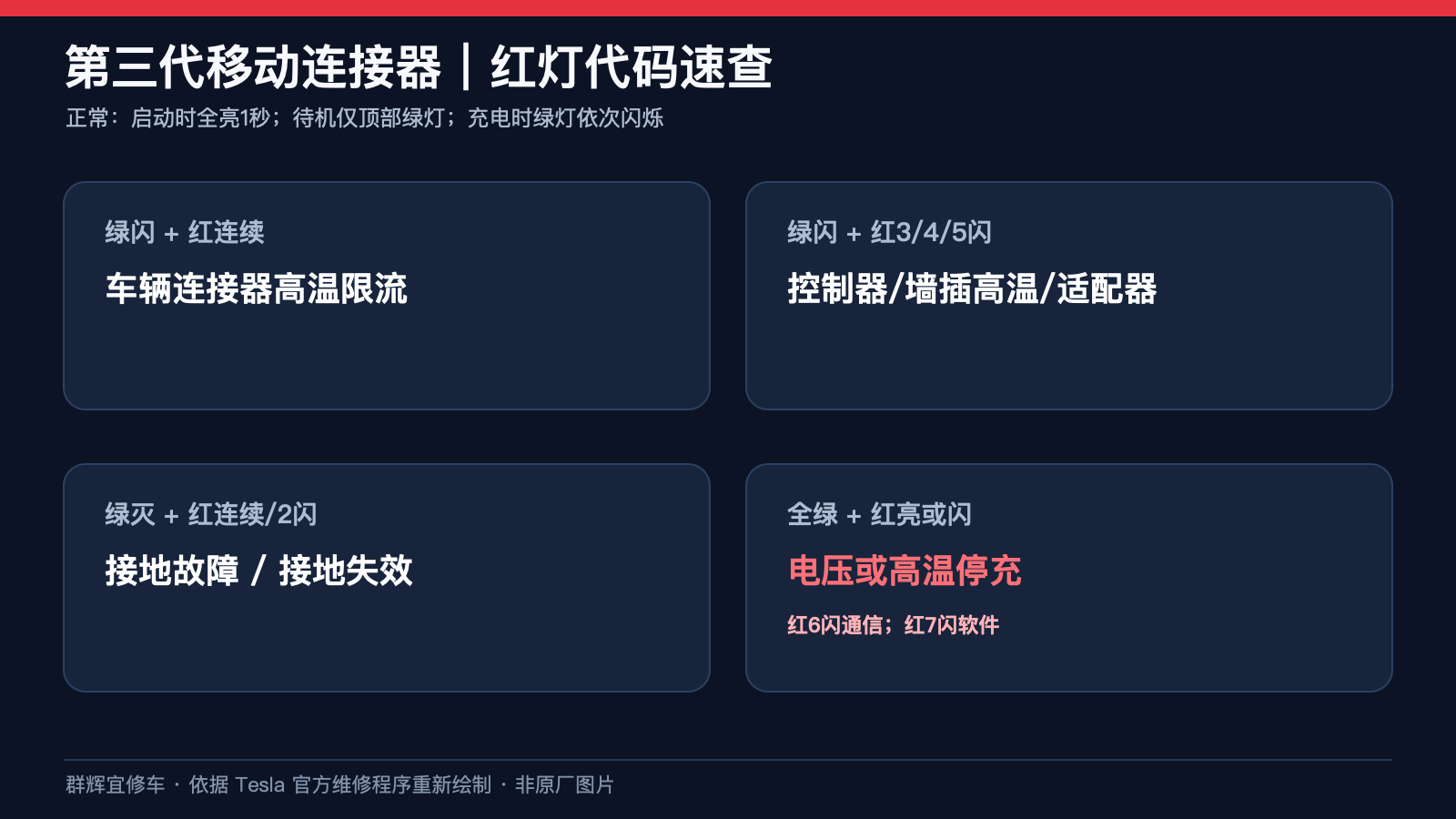

一、正常状态与主要代码

• 正常启动时红灯熄灭、全部绿灯亮1秒；红灯熄灭且只有顶部绿灯亮为通电待机、未充电；
• 绿闪 + 红连续：车辆连接器高温限流；
• 绿闪 + 红 3/4/5 闪：控制器高温、墙插高温或适配器故障；
• 绿灭 + 红连续/2 闪：接地故障或接地失效；
• 绿灯熄灭配红6闪：通信故障；绿灯熄灭配红7闪：软件错误或不匹配。

二、按绿灯模式核对完整灯码

先记录绿灯模式，再观察红灯是熄灭、常亮、连续闪烁还是每轮固定次数。下列各项是独立组合，不是依次执行的步骤；不能把高温降流和高温停充分支混为一谈。

绿灯闪烁：降低充电电流

• 红灯连续闪烁：车辆连接器高温。先从车辆拔下再插回，考虑更凉爽或遮阴处充电；持续报错联系服务中心。
• 红灯3闪：控制器内部高温。先从车辆拔下再插回，考虑更凉爽或遮阴处充电；持续报错联系服务中心。
• 红灯4闪：壁挂式插头高温。核对插座适用性、插头连接，考虑其他合格插座；不确定时咨询电工。
• 红灯5闪：适配器故障。确认适配器正确连接。

绿灯熄灭：停止充电

• 红灯连续闪烁：接地故障，可能存在不安全路径漏电。原厂给出的排查顺序为重插车辆端，再尝试其他插座；持续报错联系服务中心。插座安全性不明时先交给电工，不要强行恢复充电。
• 红灯2闪：接地失效。确认插座正确接地，考虑其他合格插座；不确定时咨询电工。
• 红灯3闪：继电器故障。先重插车辆端，再尝试其他合格插座；持续报错联系服务中心。
• 红灯6闪：移动连接器无法与车辆通信。先重插车辆端，再尝试其他合格插座。
• 红灯7闪：软件错误或不匹配。有可用更新时更新车辆软件；无法获得更新时联系服务中心。

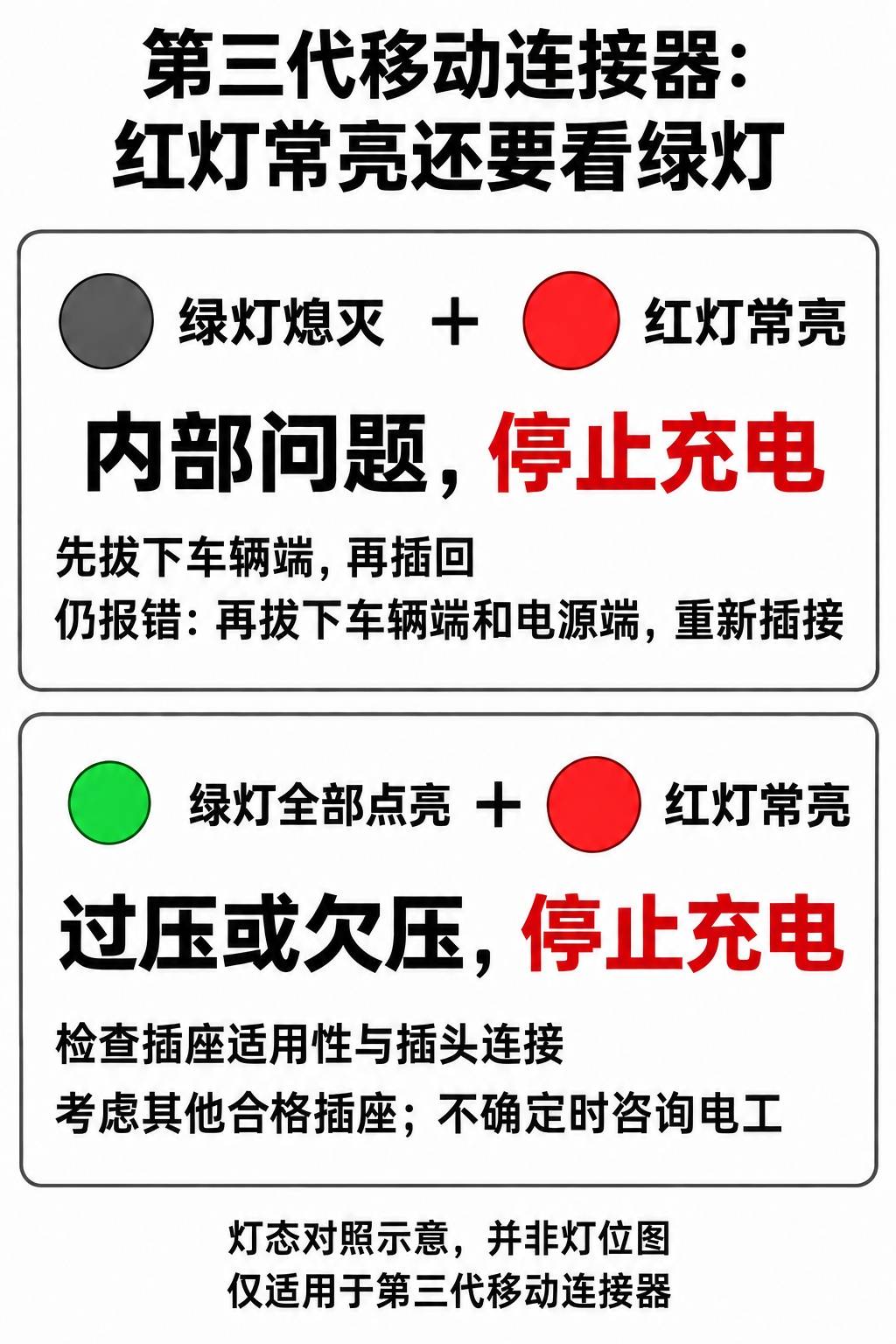

• 红灯常亮：内部问题。先重插车辆端；仍报错时，再从车辆和电源插座拔下移动连接器并重新插接。

绿灯全部点亮：停止充电

• 红灯常亮：过压或欠压。核对插座适用性和插头连接，考虑其他合格插座；不确定时咨询电工。
• 红灯连续闪烁：车辆连接器高温。考虑更凉爽或遮阴处充电；持续报错联系服务中心。
• 红灯3闪：控制器内部高温。考虑更凉爽或遮阴处充电；持续报错联系服务中心。
• 红灯4闪：壁挂式插头高温。核对插座适用性、插头连接，考虑其他合格插座；不确定时咨询电工。

注意：不得套用第二代灯码；红灯常亮、接地或过欠压停充时，先确保供电回路安全。

资料来源与适用说明

本文依据特斯拉官方 Model 3 DIY 指南中的第三代移动连接器状态灯重新整理。不得将本文适用范围或指示灯代码套用到其他市场、车型或设备代际。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
