宝马PT-CAN与K-CAN物理故障诊断：断路、短路与波形判断

一、先保存正常总线波形

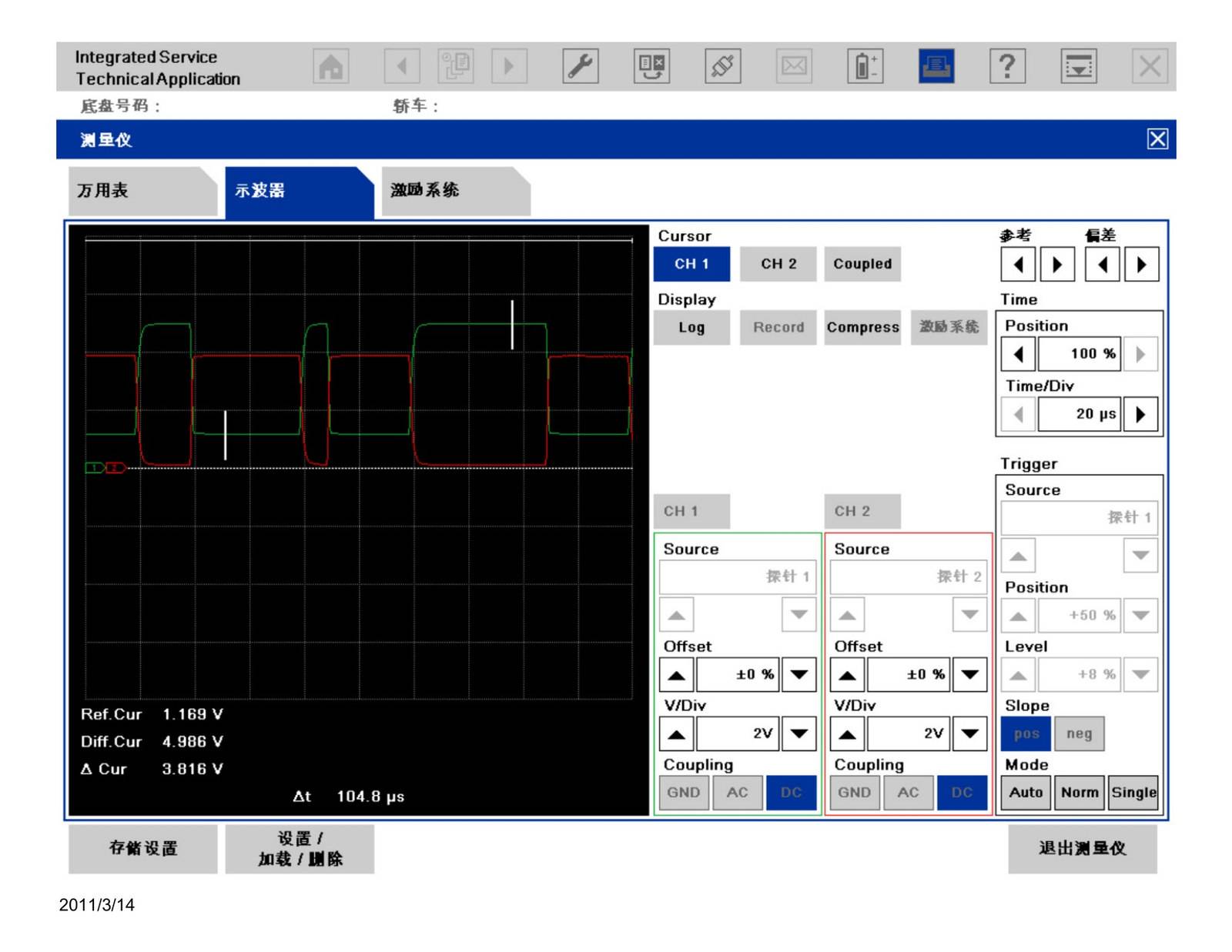

物理层故障判断必须以同一总线、相近测量位置和一致示波器设置下的正常波形为基准。应同时观察CAN High与CAN Low，记录静态电平、显性位变化以及两条线路之间的对应关系。

二、单线断路

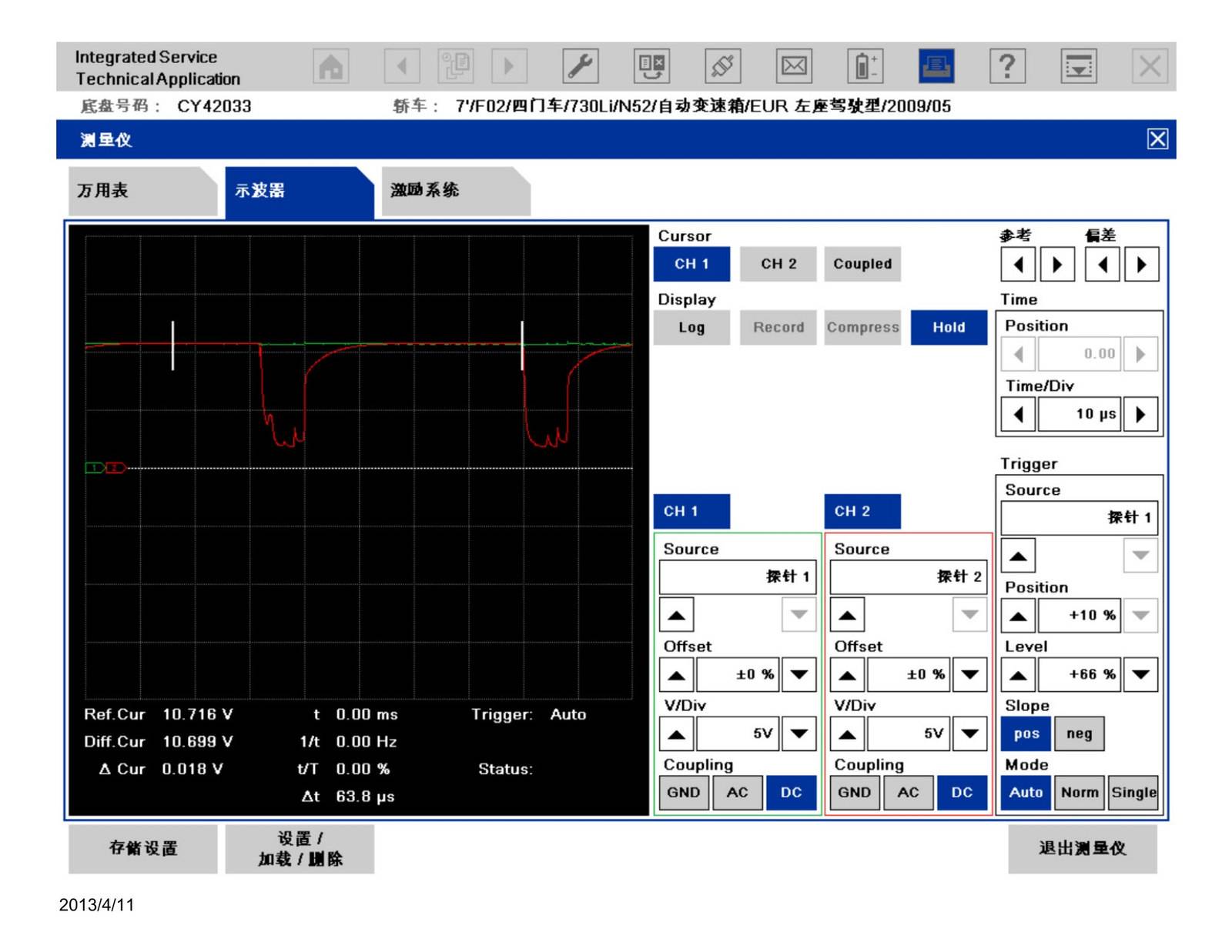

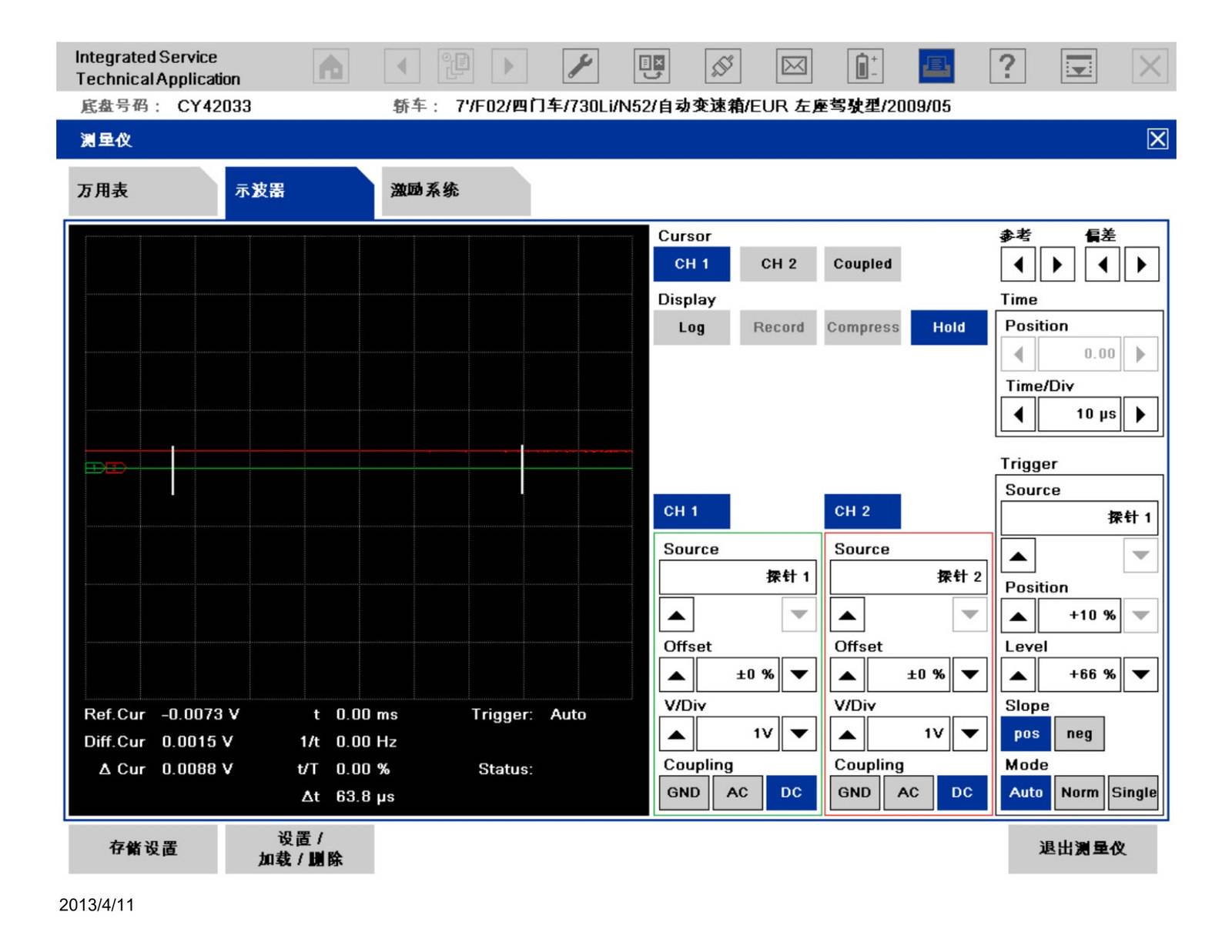

CAN High或CAN Low单线断路后，故障侧测量点可能只剩固定电平、零散脉冲或与网络另一侧不同的波形。测量位置位于断点哪一侧会直接影响结果，因此不能只凭一张波形确定断点位置。

三、对地短路

某一条CAN线对地短路时，该线电压会被拉低，另一条线路仍可能出现通信活动。诊断时应结合故障码、两线电压和分段断开结果，逐步缩小短路所在支路。

四、对正极短路

CAN线对正极短路会使对应线路保持异常高电位，并影响差分电压。测量前应确认示波器量程和接地方式，避免把探针连接错误造成的显示误判为车辆故障。

五、双线互短

CAN High与CAN Low互短后，两条线路之间失去正常差分关系，通信通常会大面积中断。除波形外，还应在断电状态下按维修文件要求测量线间电阻，并分离支路寻找故障段。

六、从故障现象定位线路

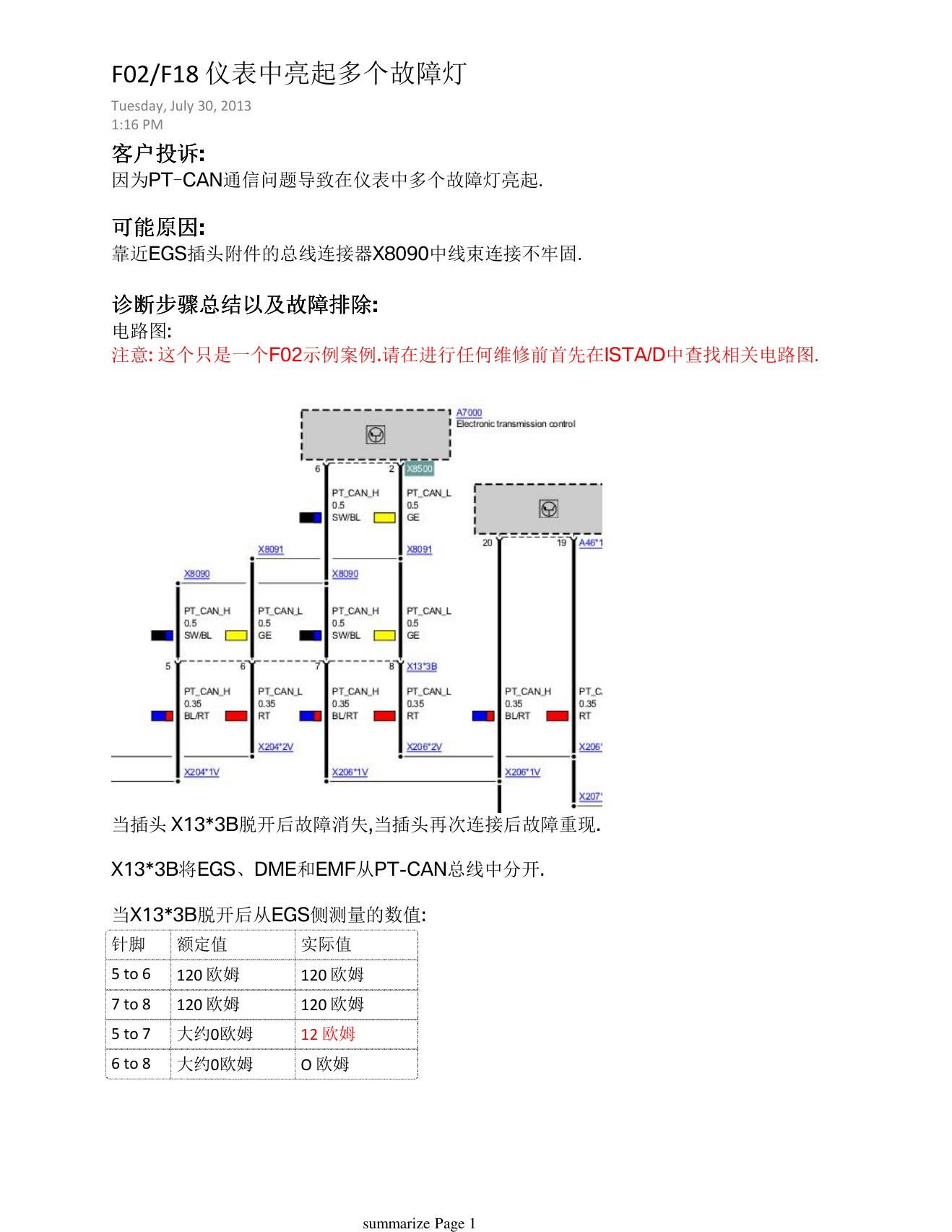

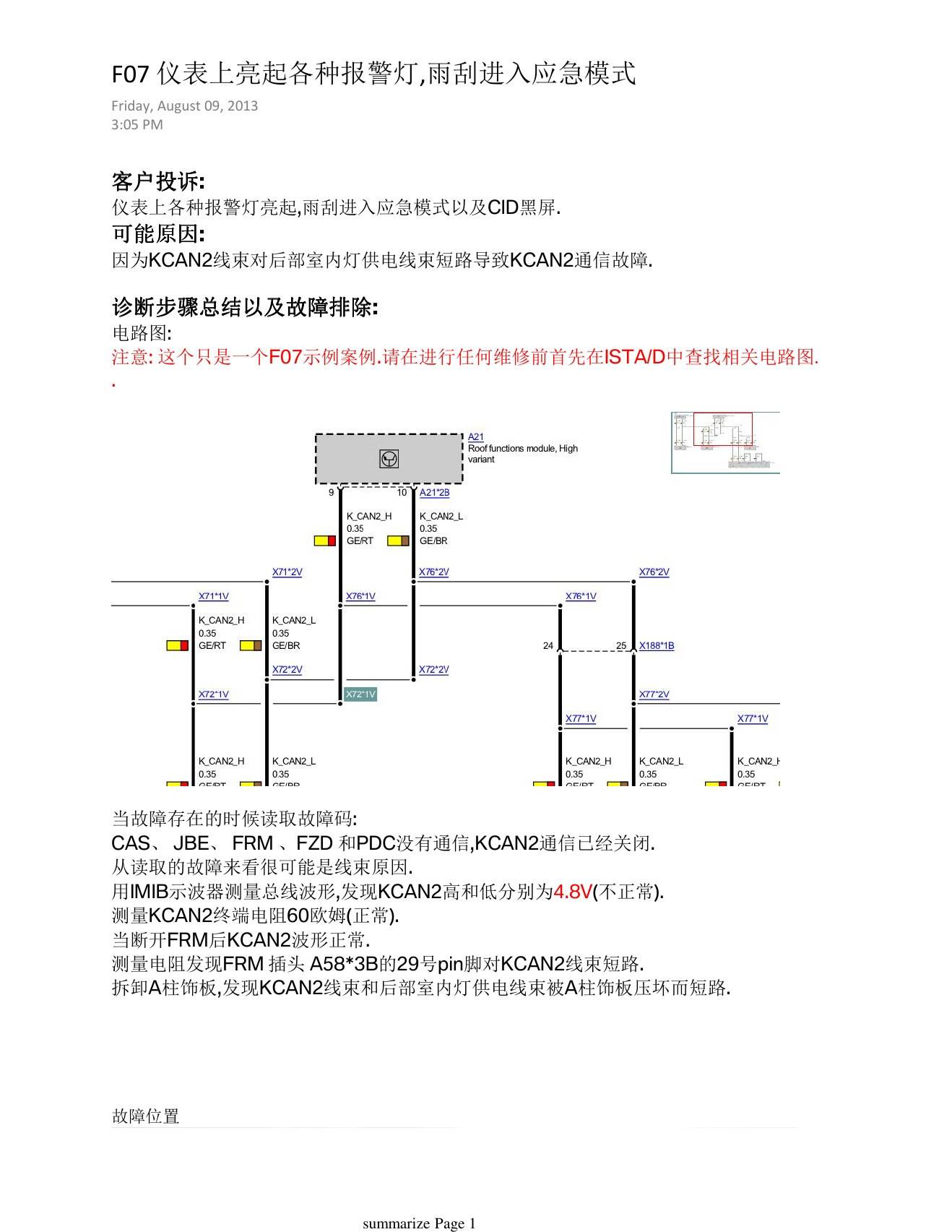

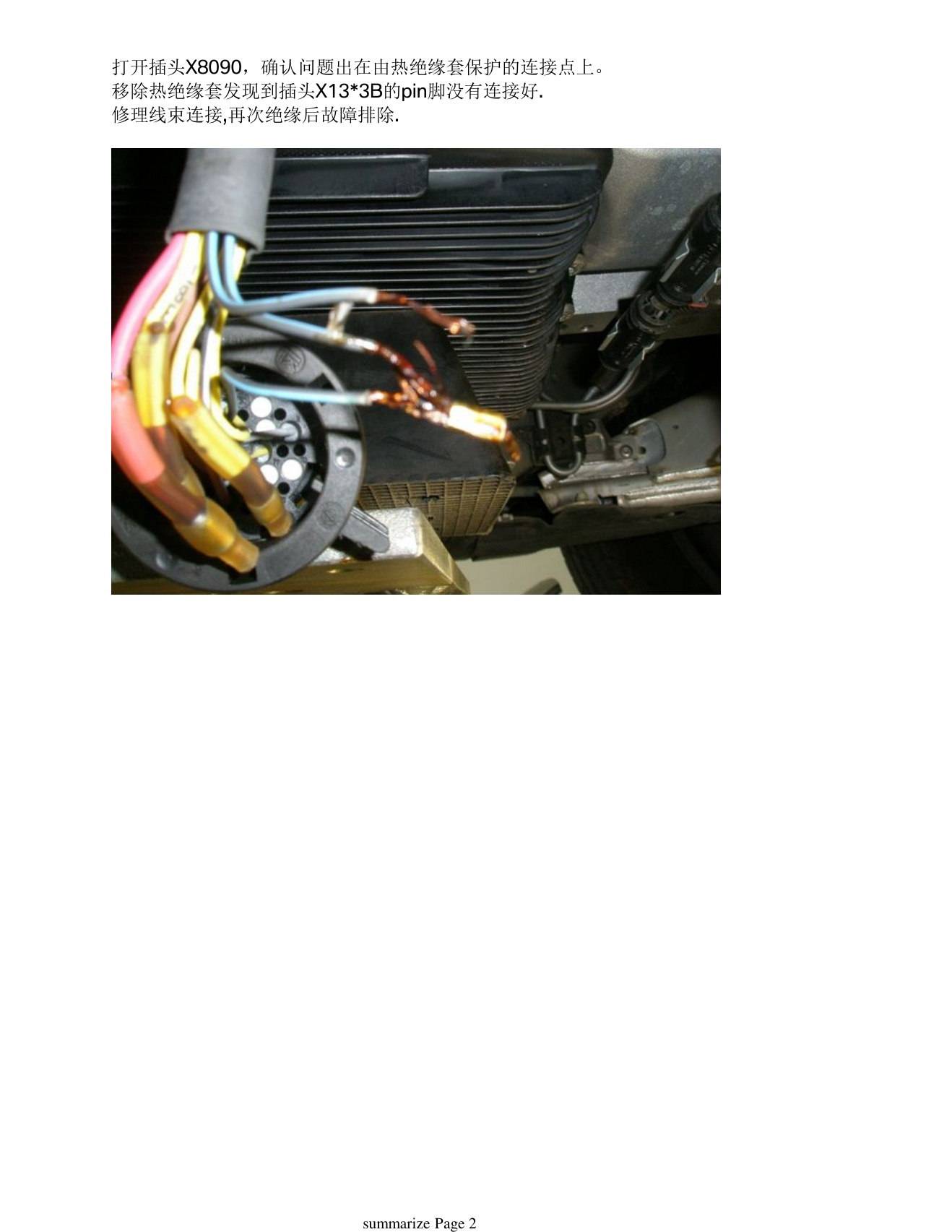

多个控制单元同时无法通信时，先按总线拓扑识别共同干线、接点和网关；只有局部节点异常时，再检查该节点支线、插头和终端。F02/F18与F07案例页面展示了把波形、拓扑和实车接点结合起来定位的方法。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
