宝马信息娱乐主机演进：CIC、HU-B与HU-H系统结构

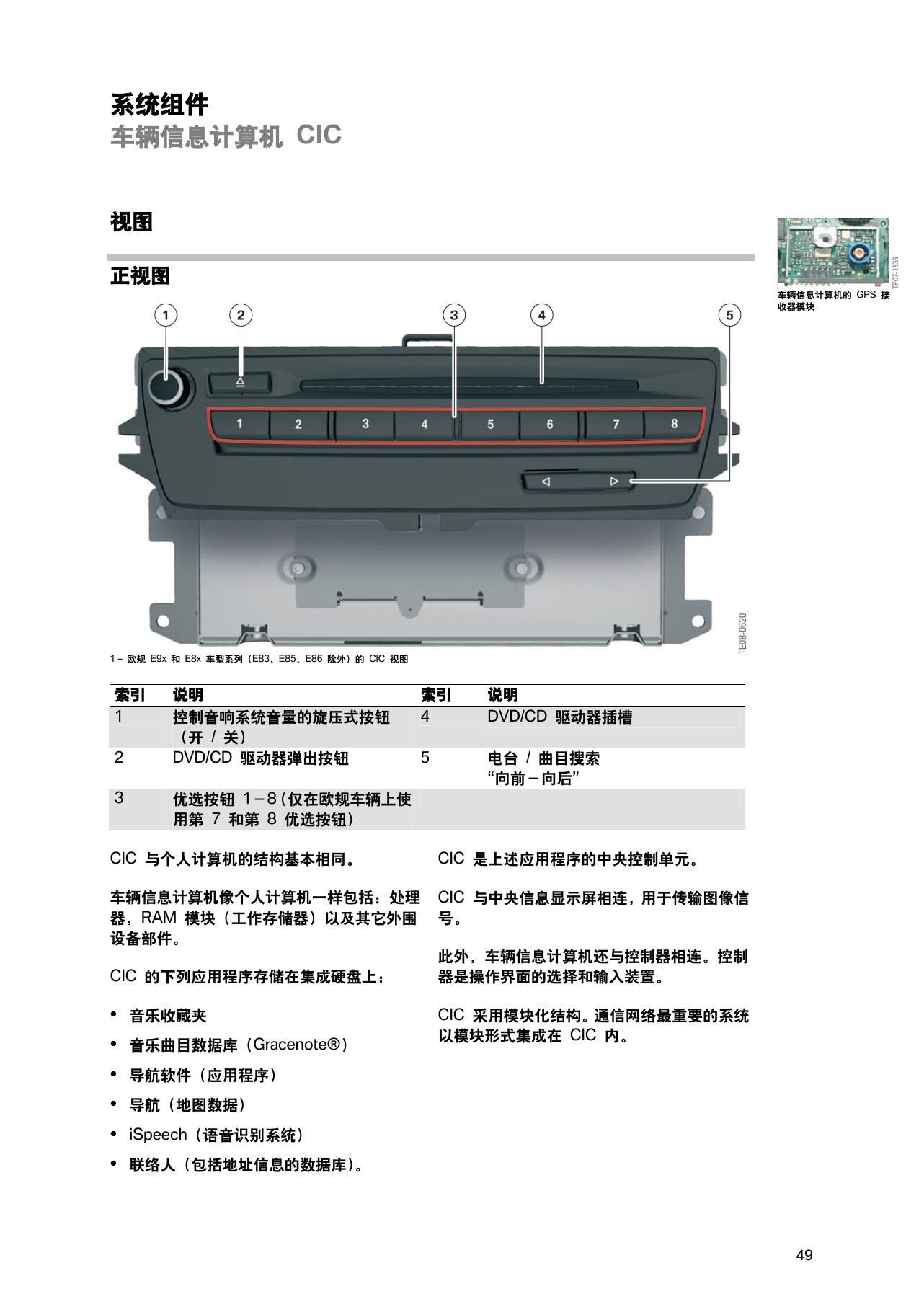

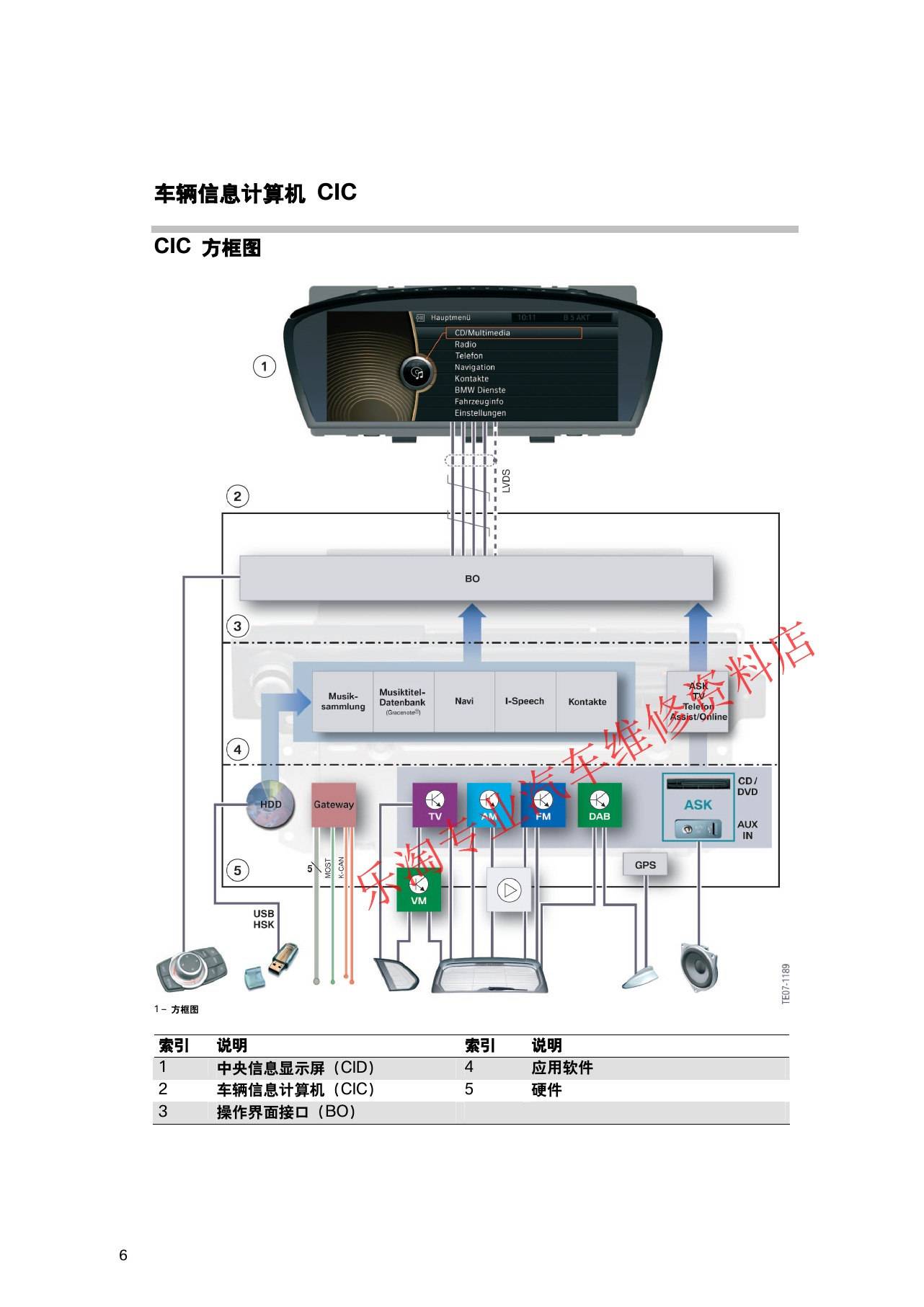

一、CIC车辆信息计算机

CIC把导航、音频、视频、通信和车辆信息功能集成在一个主机中，通过CID和控制器完成人机交互，并通过MOST及其他网络连接功放、电话和外围设备。

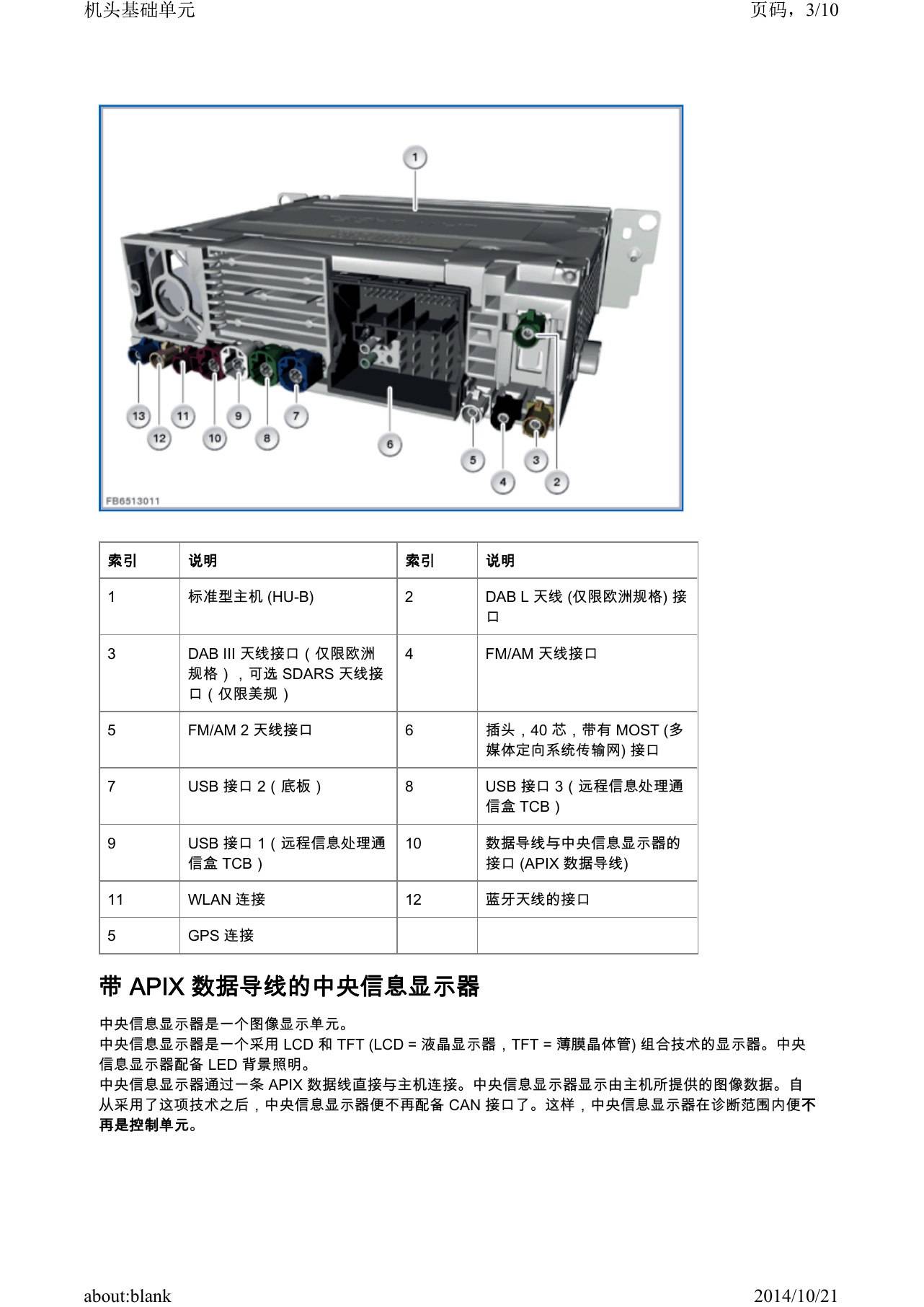

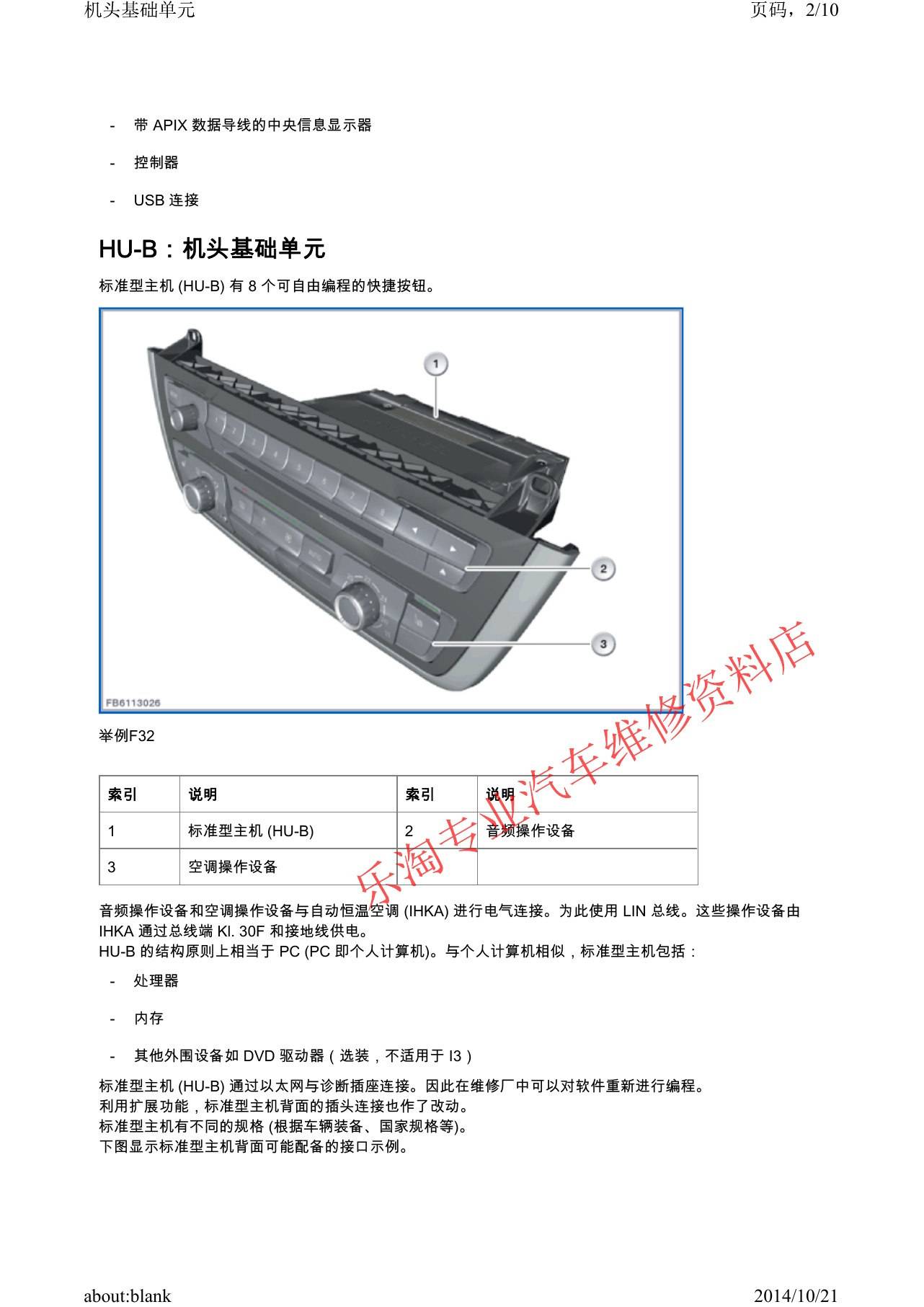

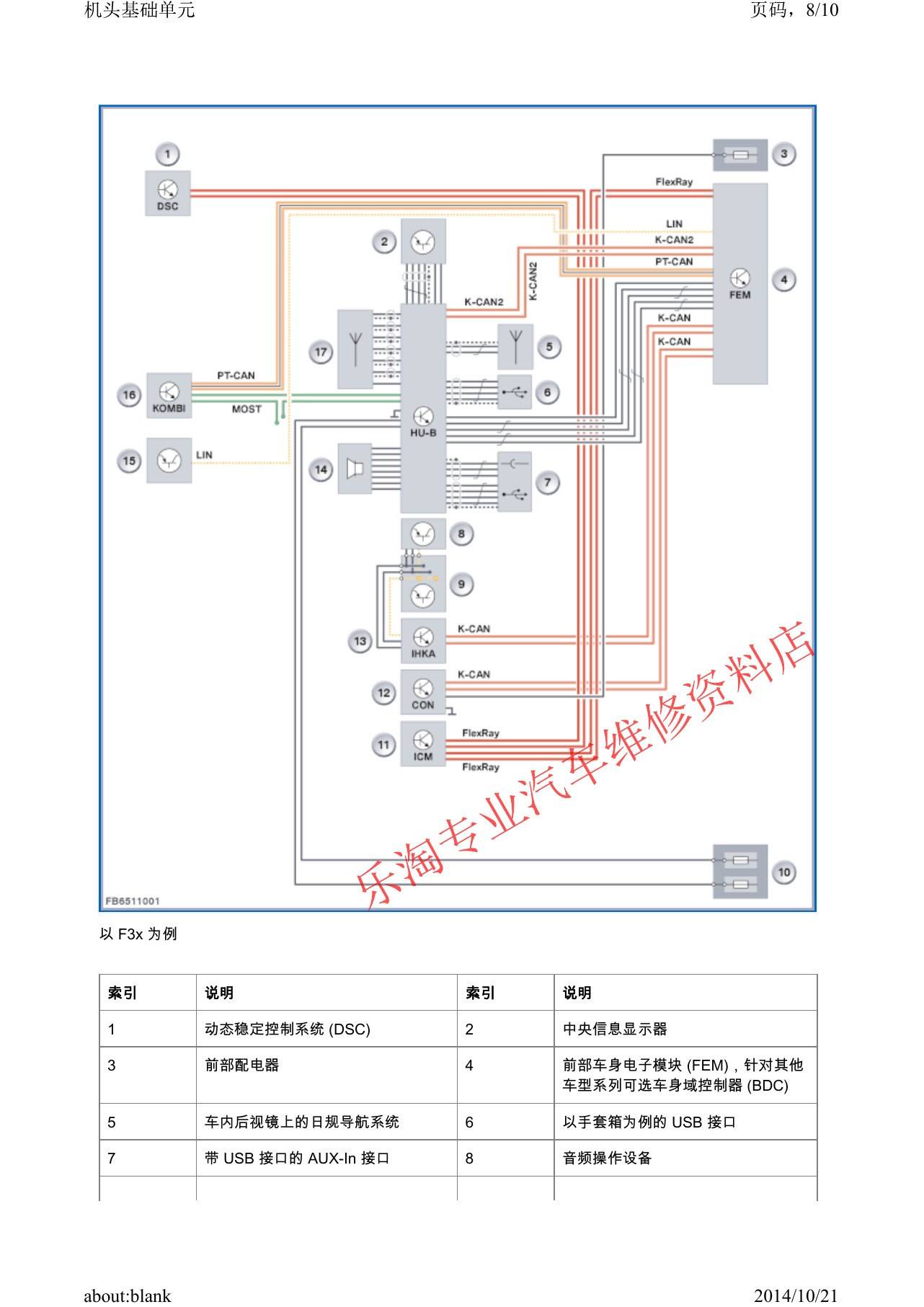

二、HU-B标准型主机

HU-B面向标准型信息娱乐配置，集成收音、媒体、显示和部分连接功能。其接口可包含FM/AM、USB、蓝牙、WLAN、GPS以及APIX显示数据线，具体配置取决于车型和选装代码。

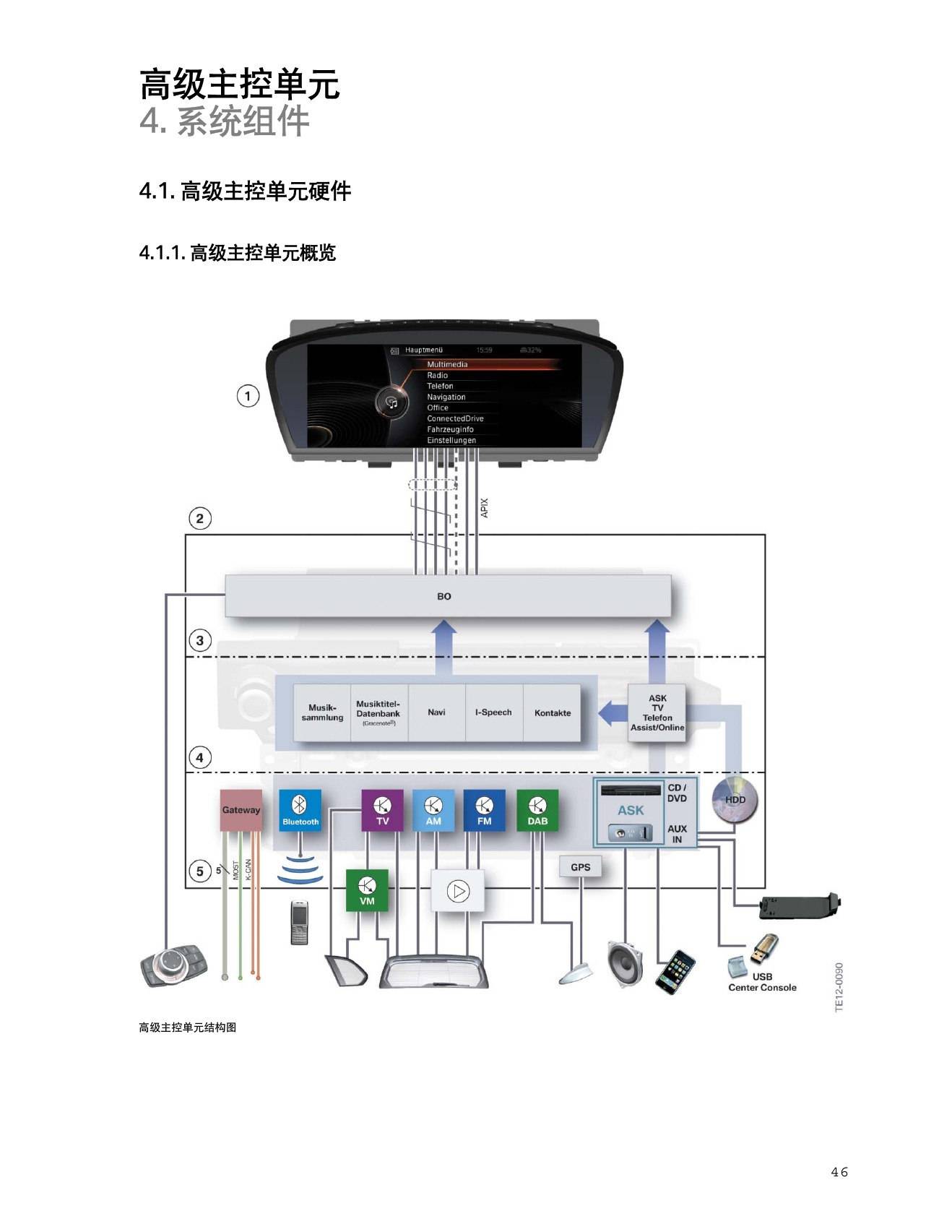

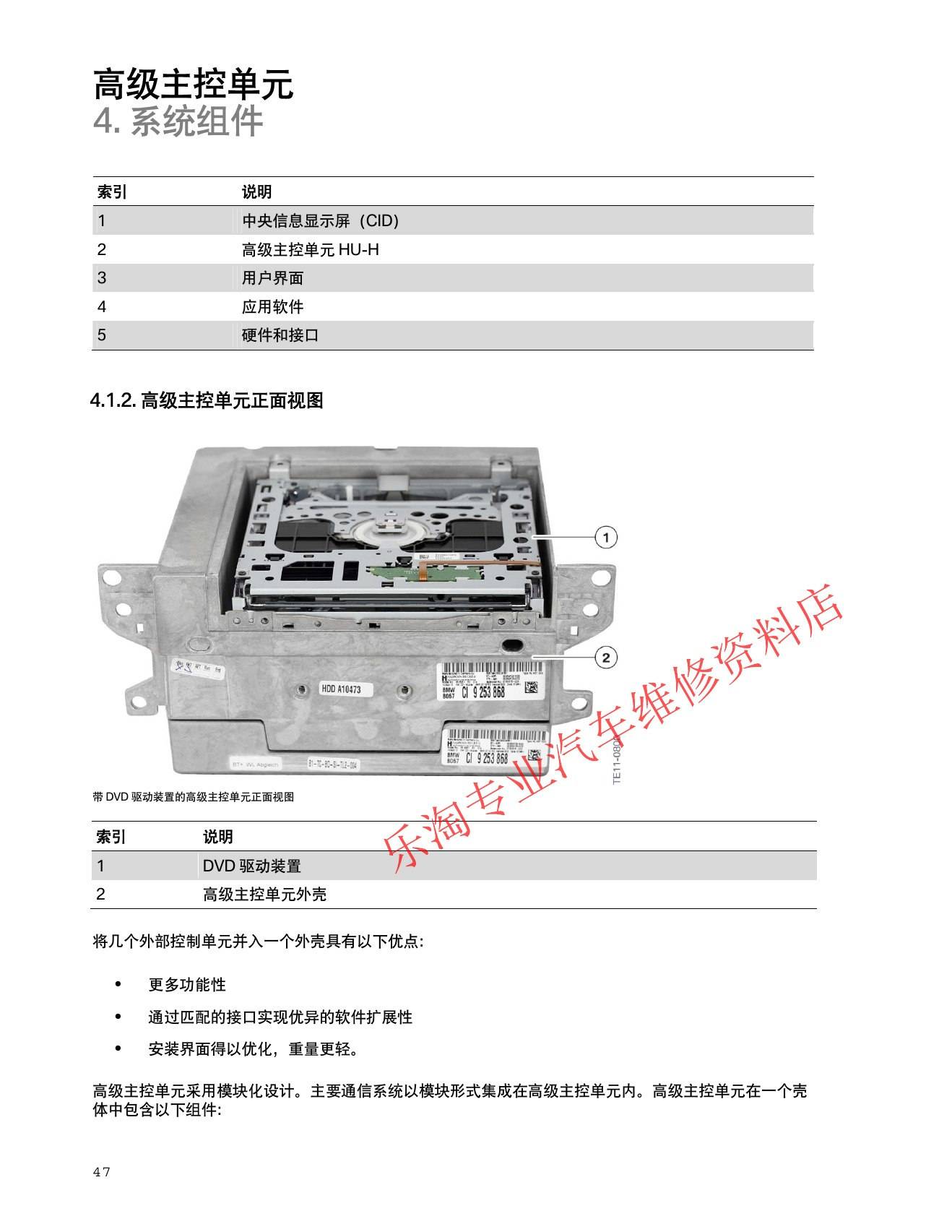

三、HU-H高级主控单元

HU-H进一步提升处理能力和功能集成度，支持更多导航、连通性、音视频及在线功能。不同车型的网络和外围设备组合不同，应依据车辆专属电路图确认连接。

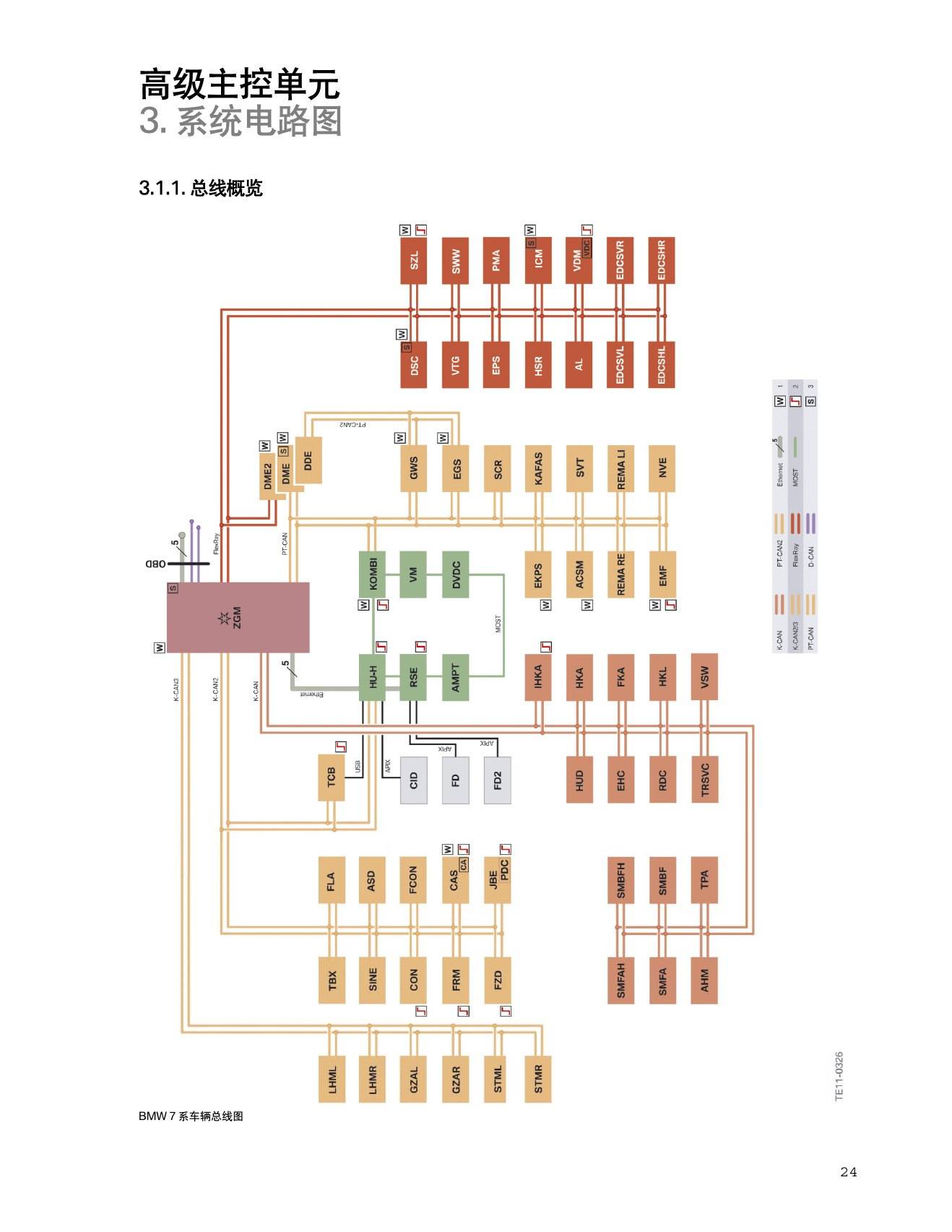

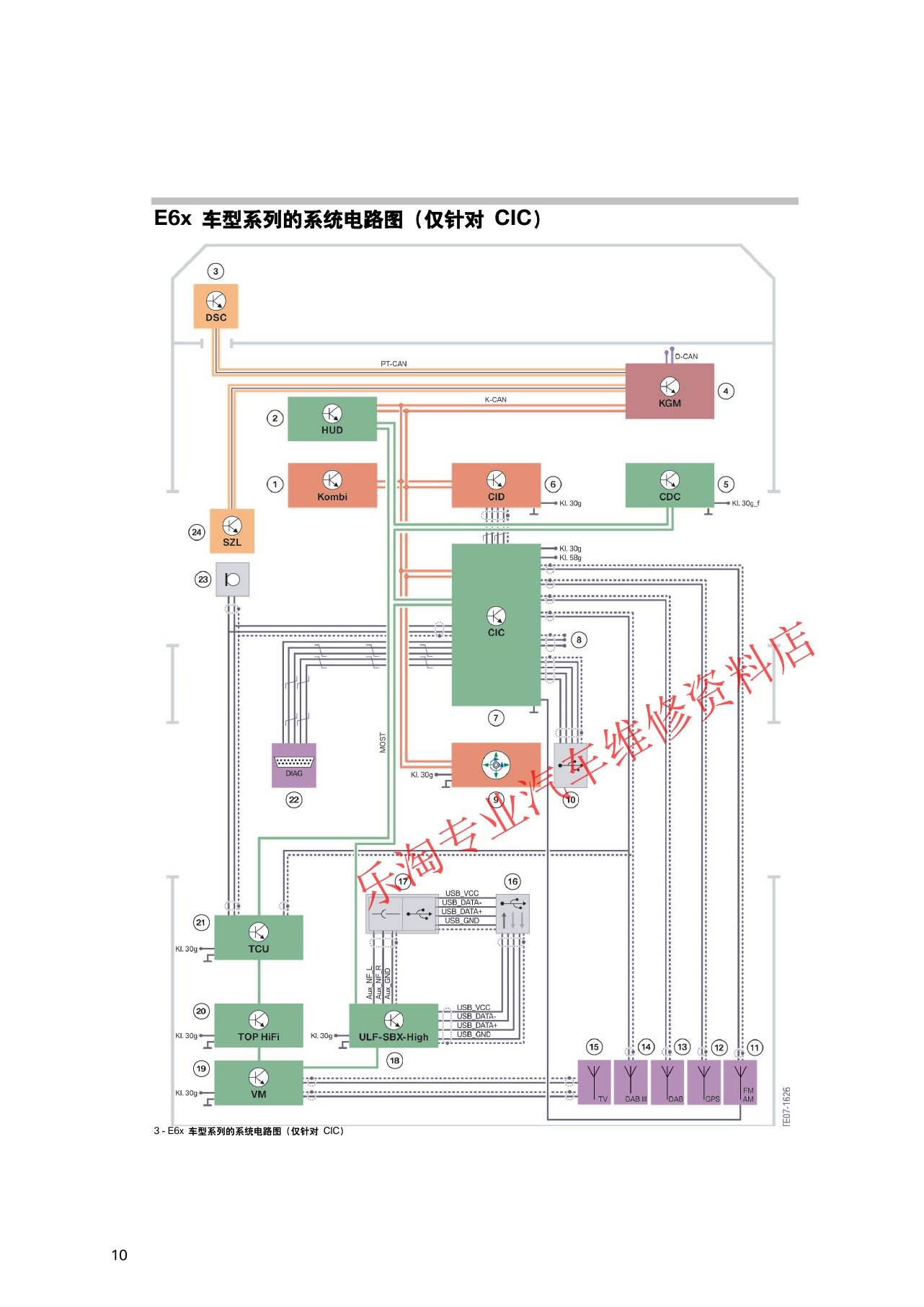

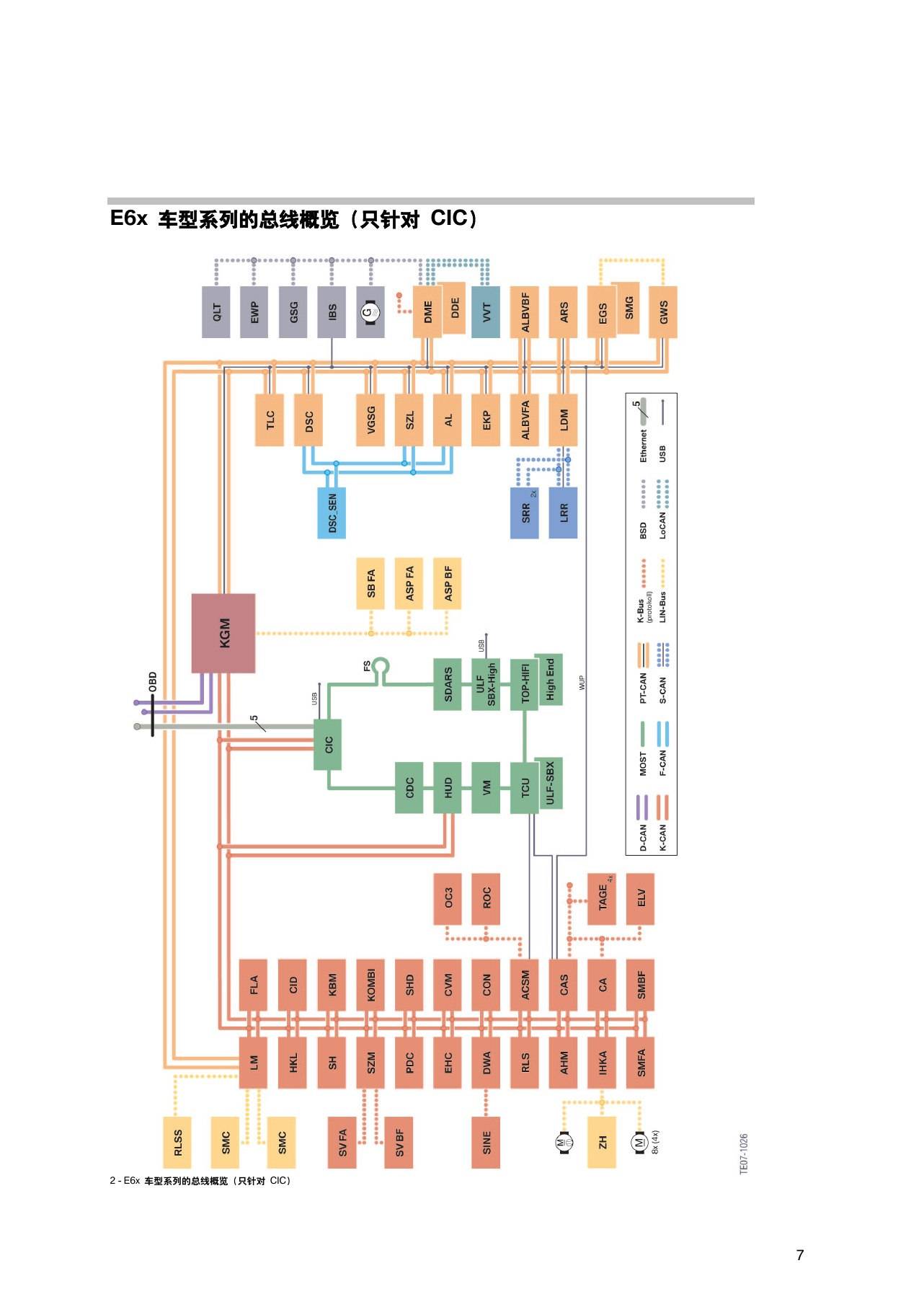

四、网络与显示链路

主机通过车辆总线交换状态和诊断数据，通过MOST连接部分多媒体节点，并通过LVDS或APIX把图像传送至CID。黑屏、无声和通信故障需要沿各自信号链分开检查。

五、硬件、硬盘与控制器

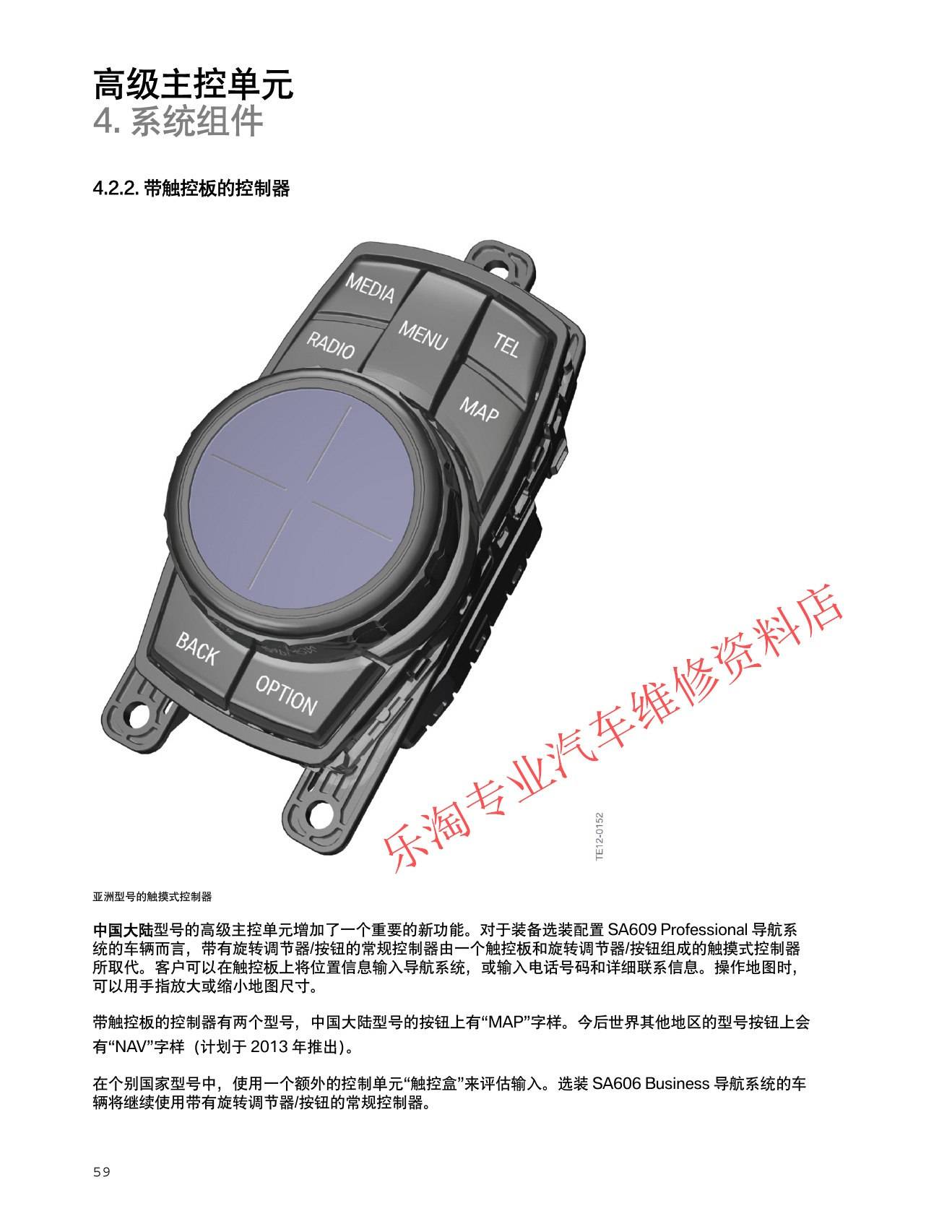

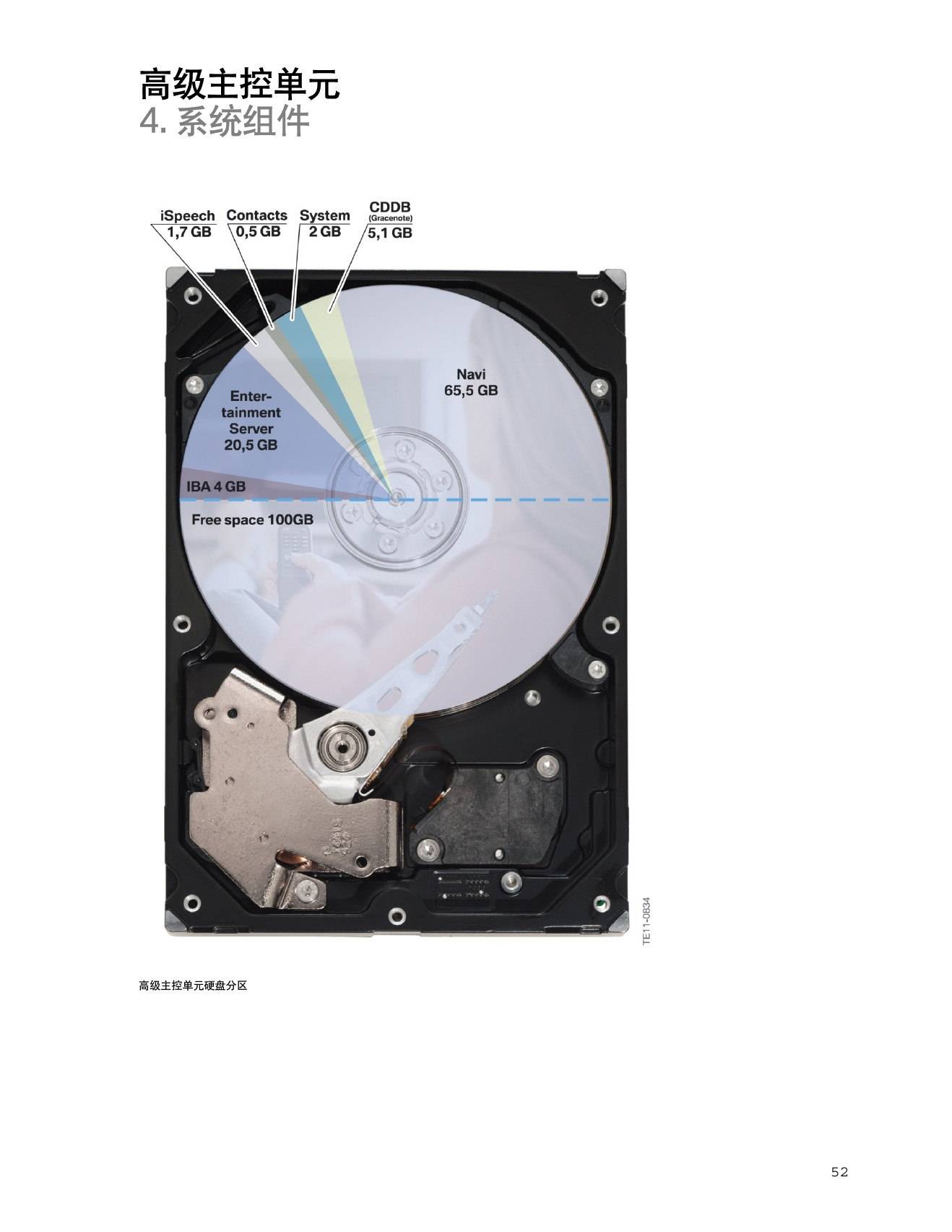

主机内部包含处理器、存储器、调谐器和接口模块，部分系统使用硬盘存储地图及媒体数据。控制器负责菜单输入，硬盘或控制器故障的表现与整机无通信并不相同。

六、维修与诊断

更换主机前应检查供电、接地、网络端状态、光纤环路和显示数据线。主机更换后通常还涉及编程、设码、地图数据或功能启用，应按ISTA/AIR针对车辆执行。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
