东风悦达起亚K2车系车身控制系统电脑板24+20针端子

整理东风悦达起亚K2车系车身控制系统电脑板24+20针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

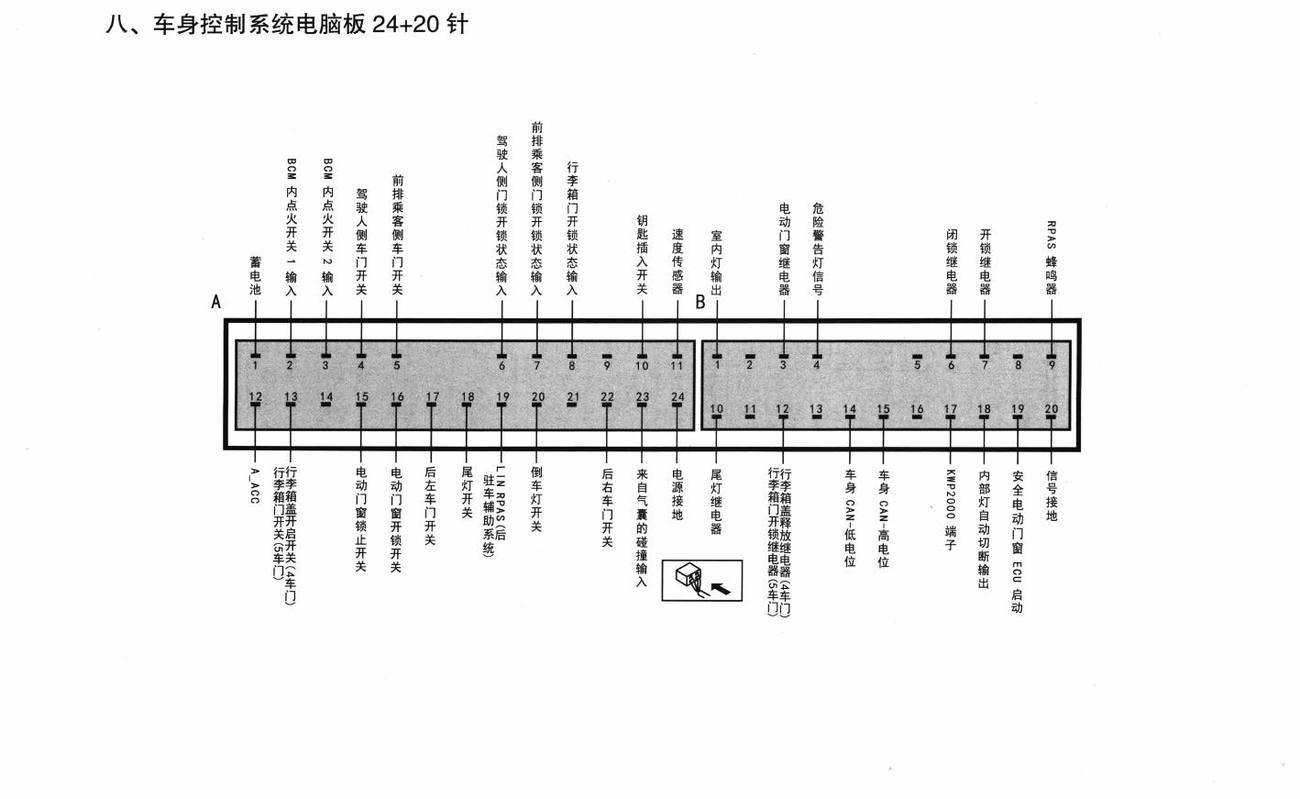

原始端子图与参考值图

下方为压缩后的原始资料图，便于核对电脑板端子位置、端子号、测试条件和参考值。

端子参考值整理表

以下内容按原始扫描页和OCR坐标整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车状态为准。

本条目以原始核对图为主，端子号、测试条件和参考值请按下方压缩图逐项核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
