宝马E93、F12、F23与F33敞篷系统：车顶顺序、CTM与液压控制

一、E93折叠式硬顶系统

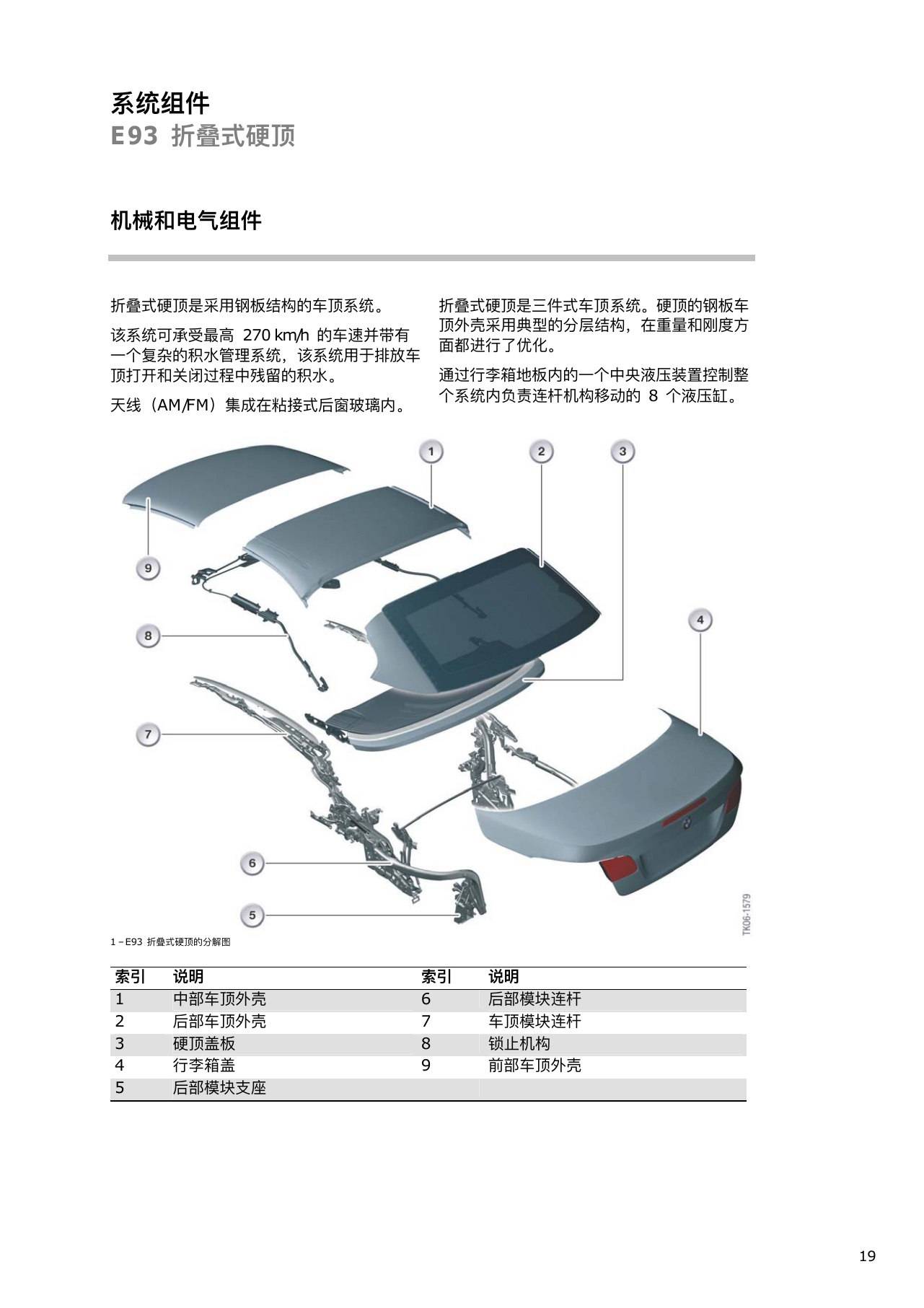

E93折叠式硬顶由多段车顶、后盖、锁止机构、液压驱动和位置传感器组成。CTM根据开关请求和各项前提条件，按顺序协调车窗、后盖与车顶动作。

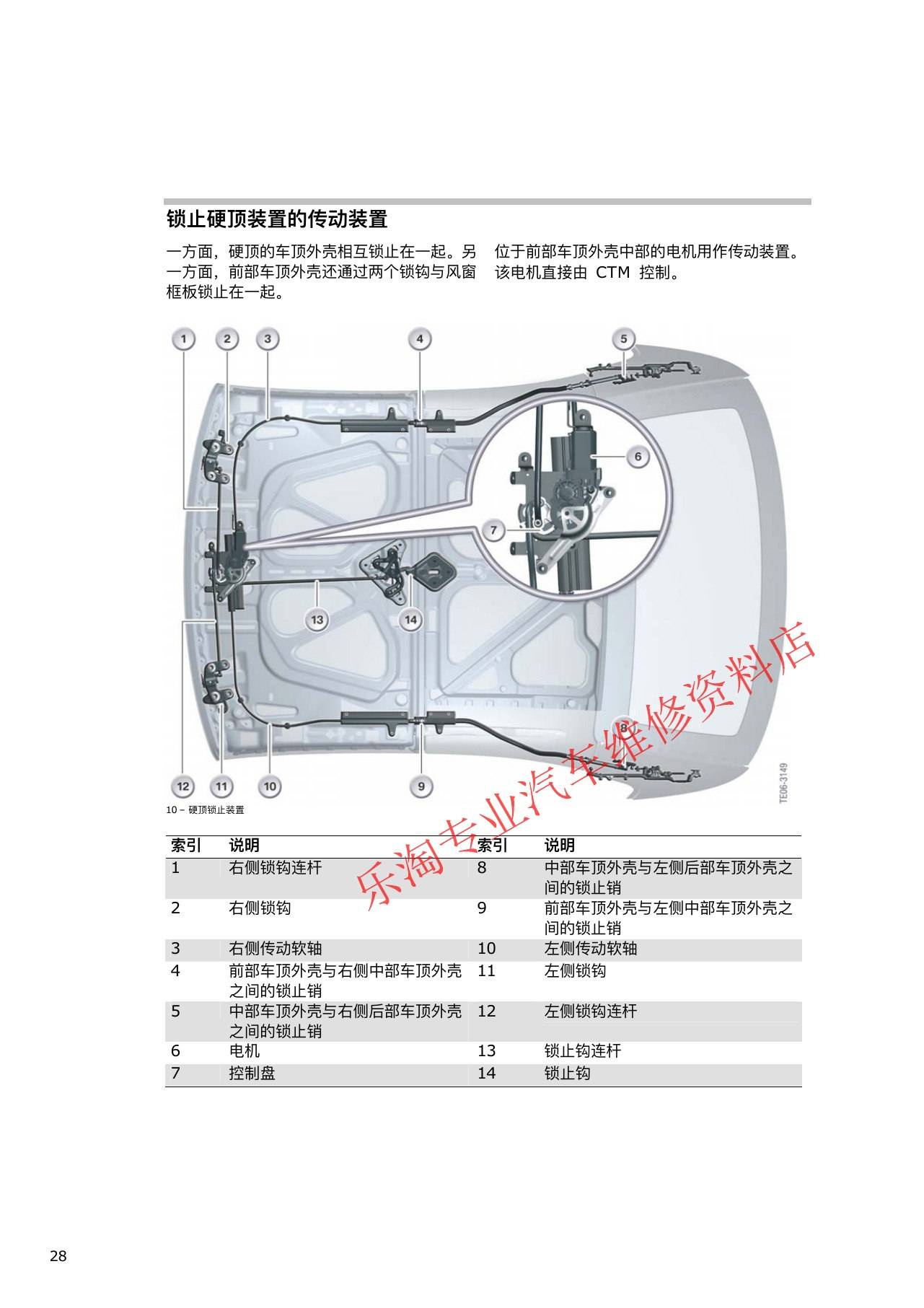

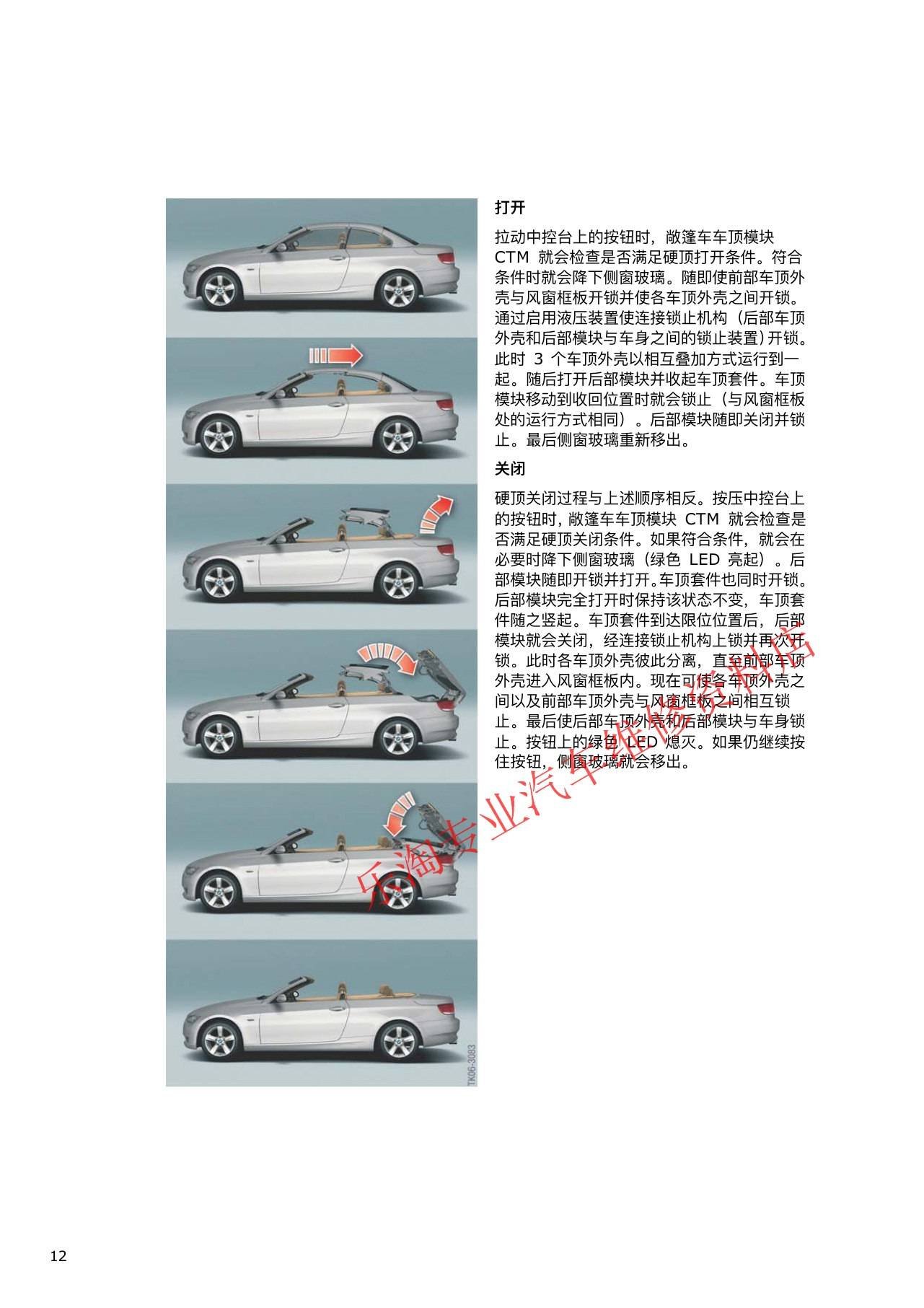

二、E93动作顺序与机械结构

车顶开闭是连续的多阶段过程，每个阶段都依赖前一位置反馈。动作中断时应确定停止在哪一步，再检查该阶段的锁止、油缸、传感器和线束。

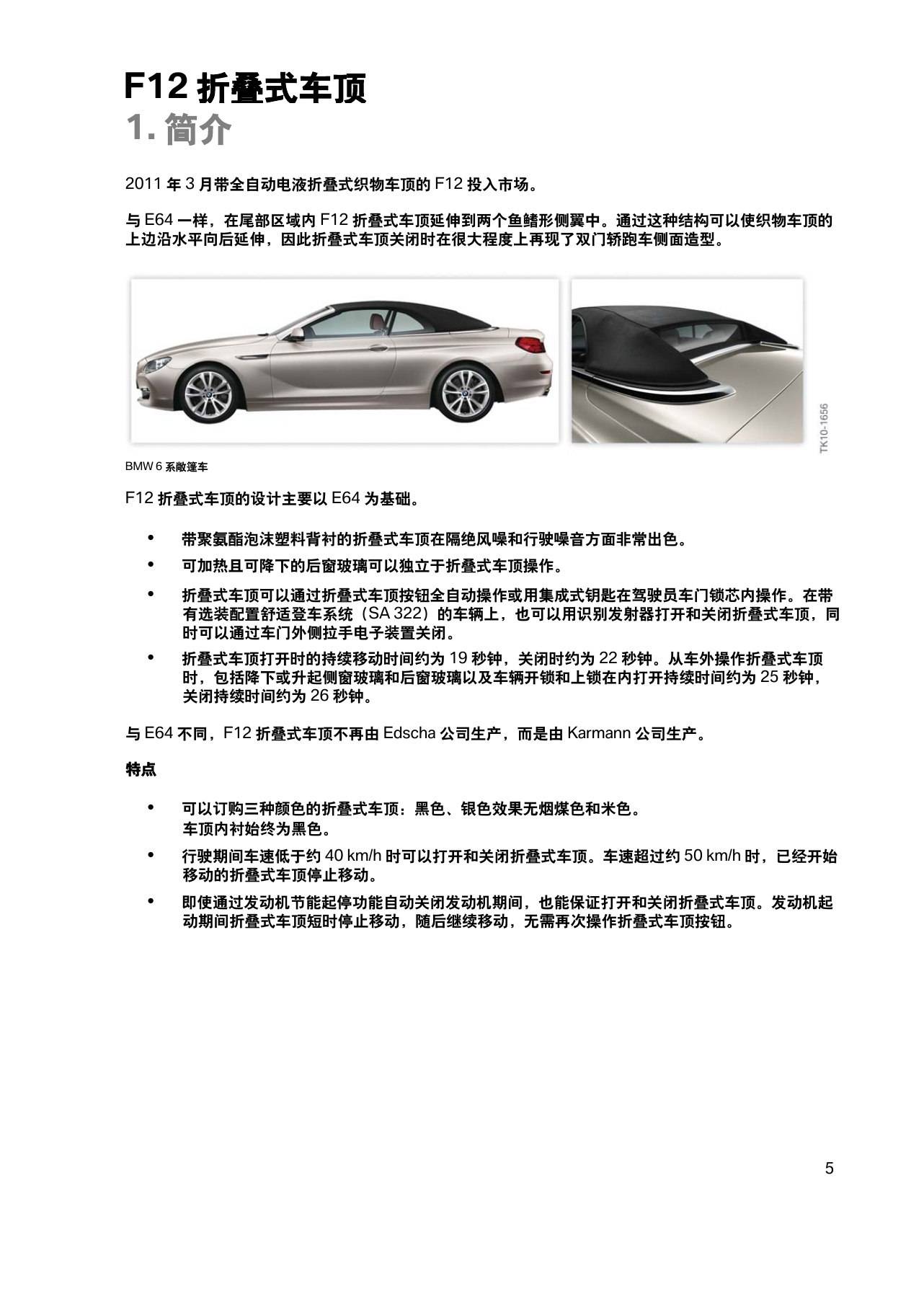

三、F12折叠式软顶

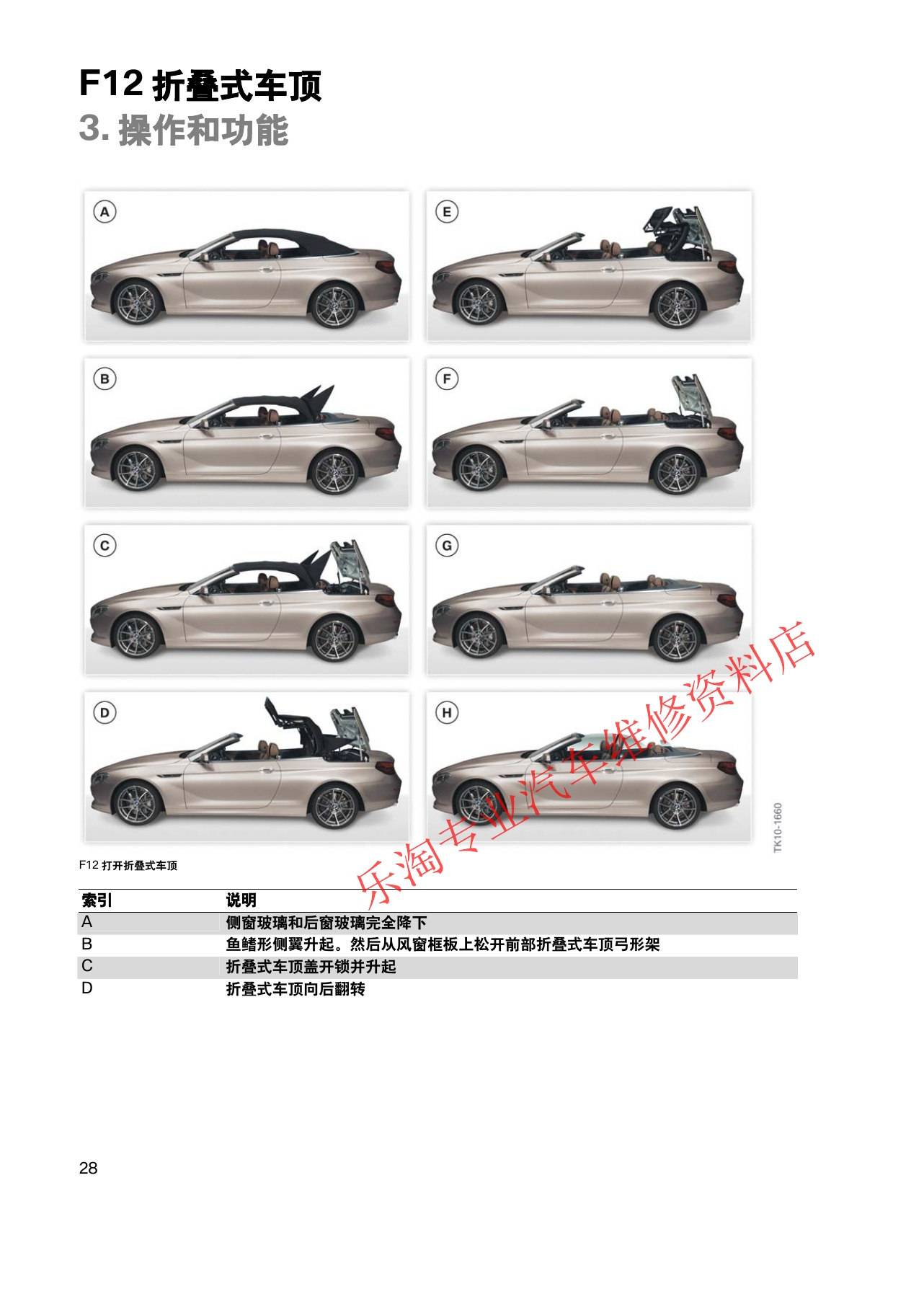

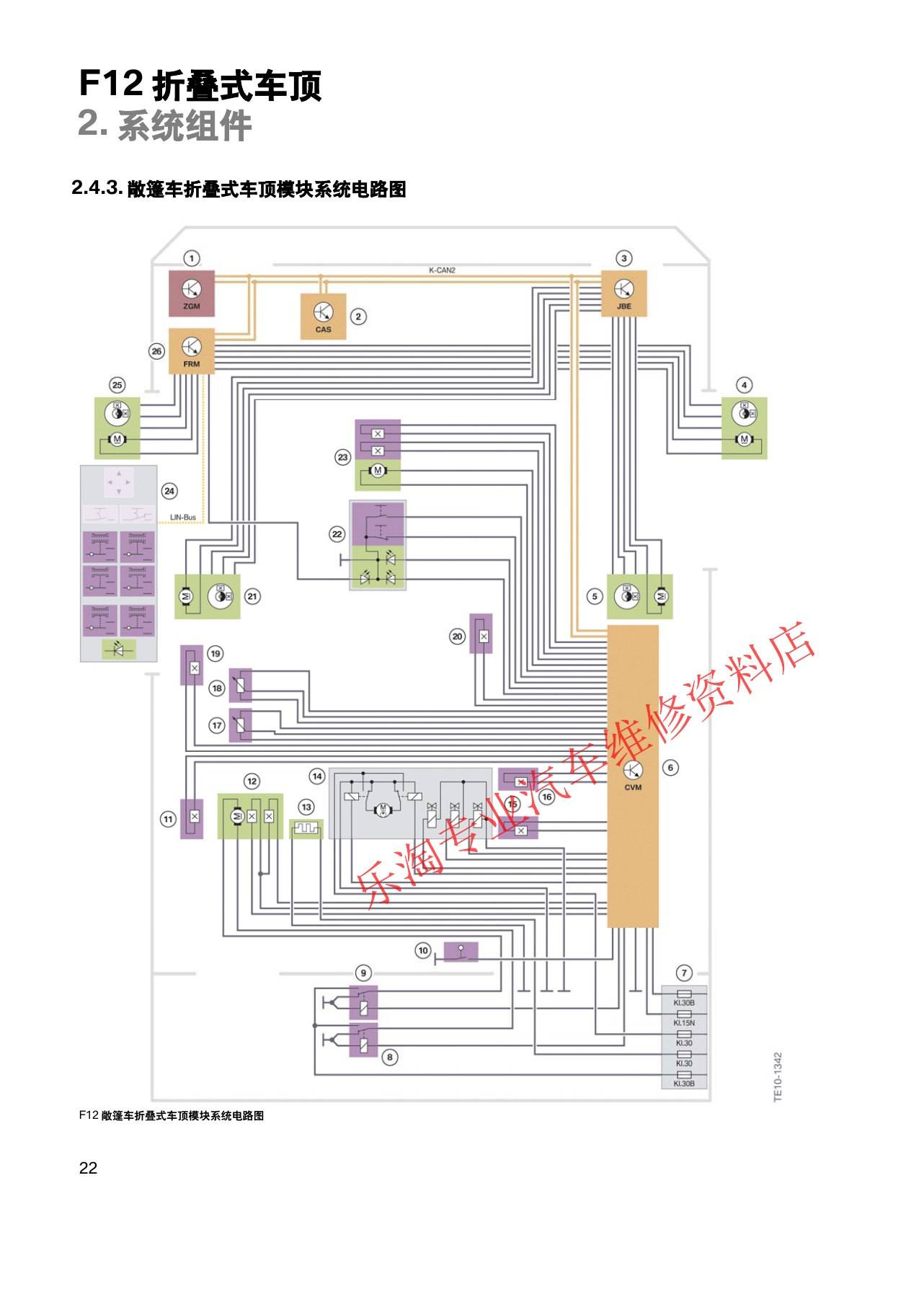

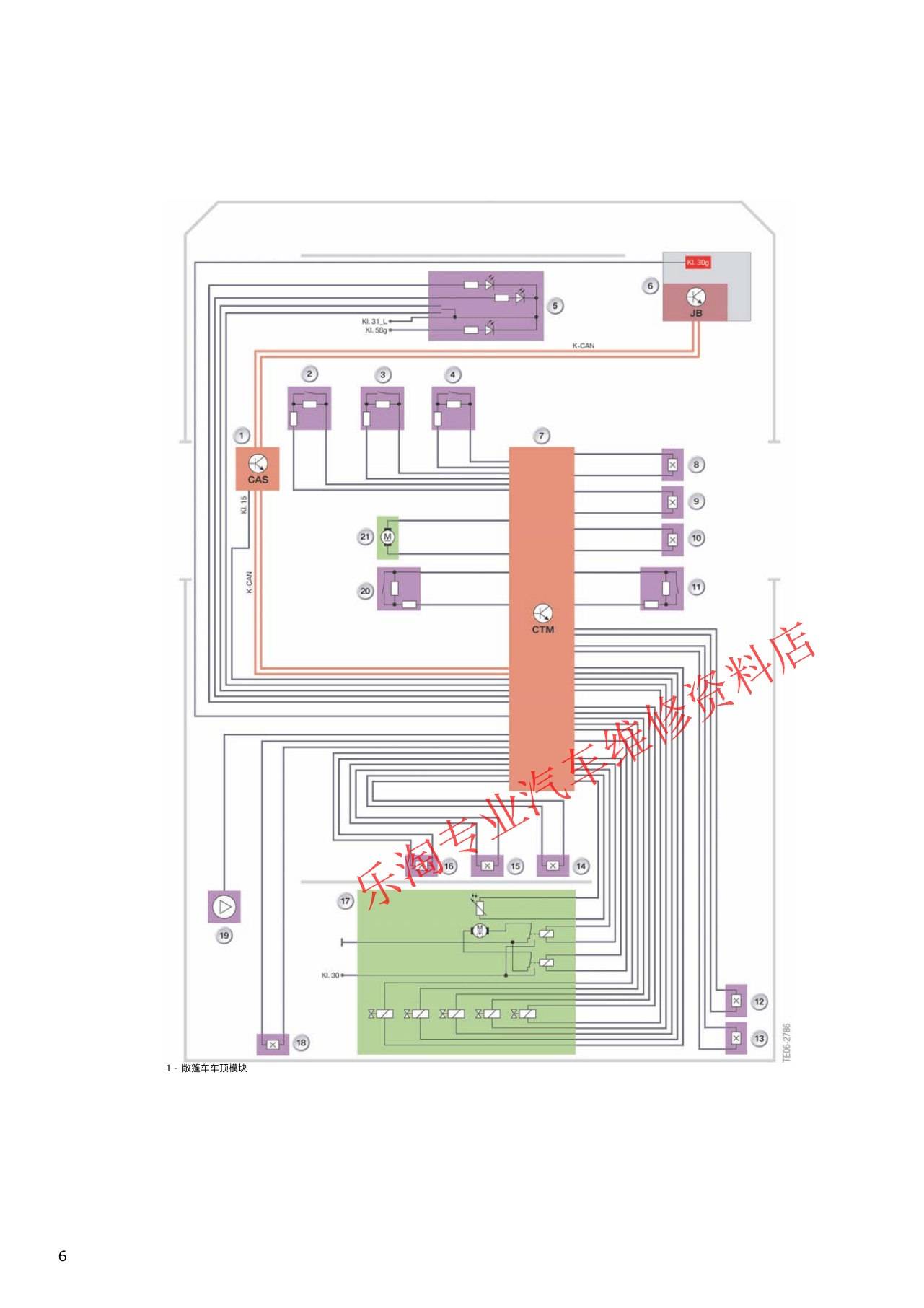

F12软顶包含软顶框架、张紧弓、锁止机构、液压组件及CTM。资料中的系统电路和动作图可用于核对输入、输出以及各机械件的先后关系。

四、F12液压与控制回路

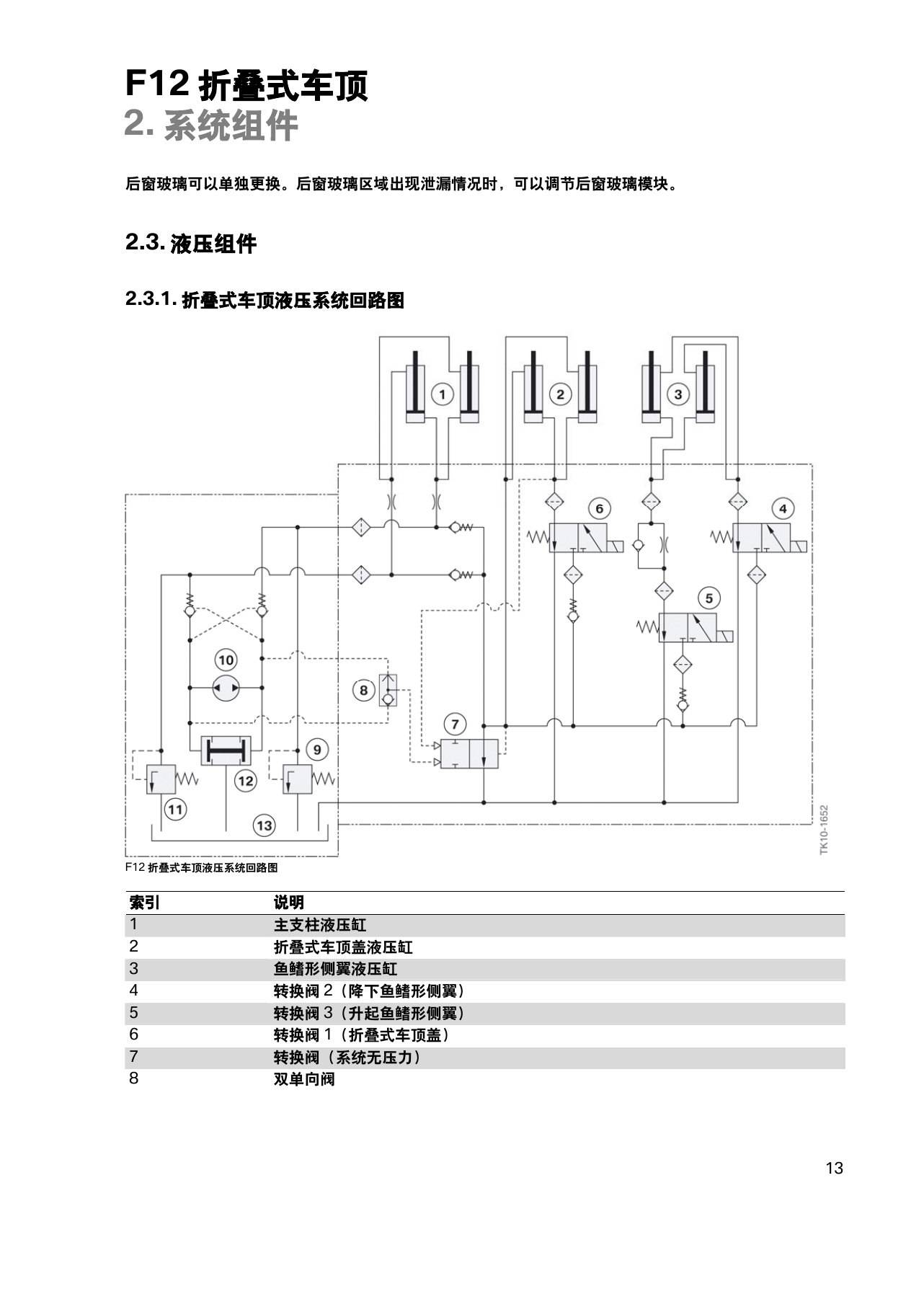

液压泵和阀组按CTM命令向相应油缸供压，使软顶与相关盖板完成动作。诊断时要把电气控制、液压压力和机械阻力分开验证。

五、F23折叠式软顶

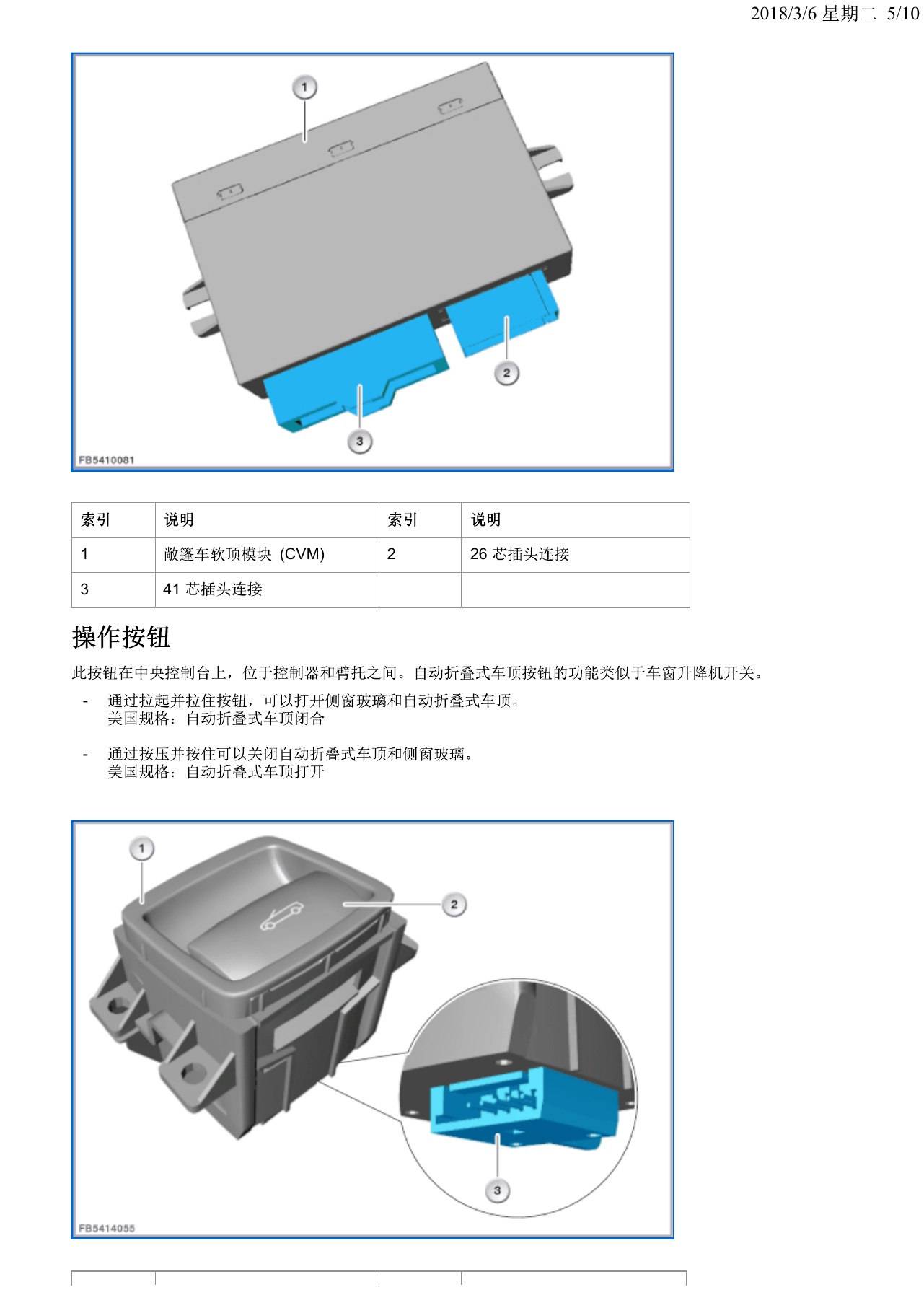

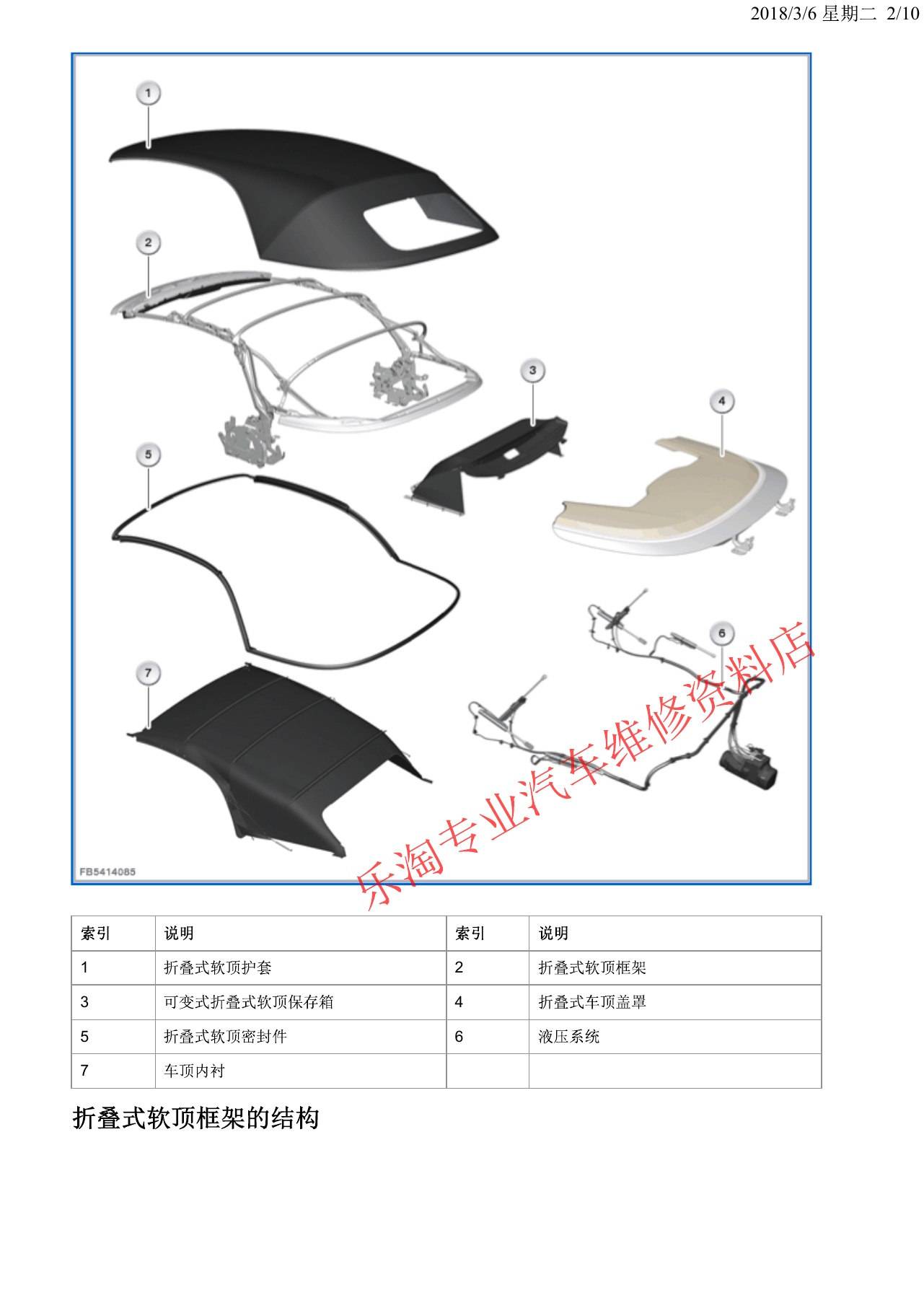

F23系统把车顶框架、软顶罩、驱动部件和CTM整合在车身后部。检查时应关注车顶位置、锁止反馈、供电以及与车身网络的通信。

六、F33折叠式硬顶

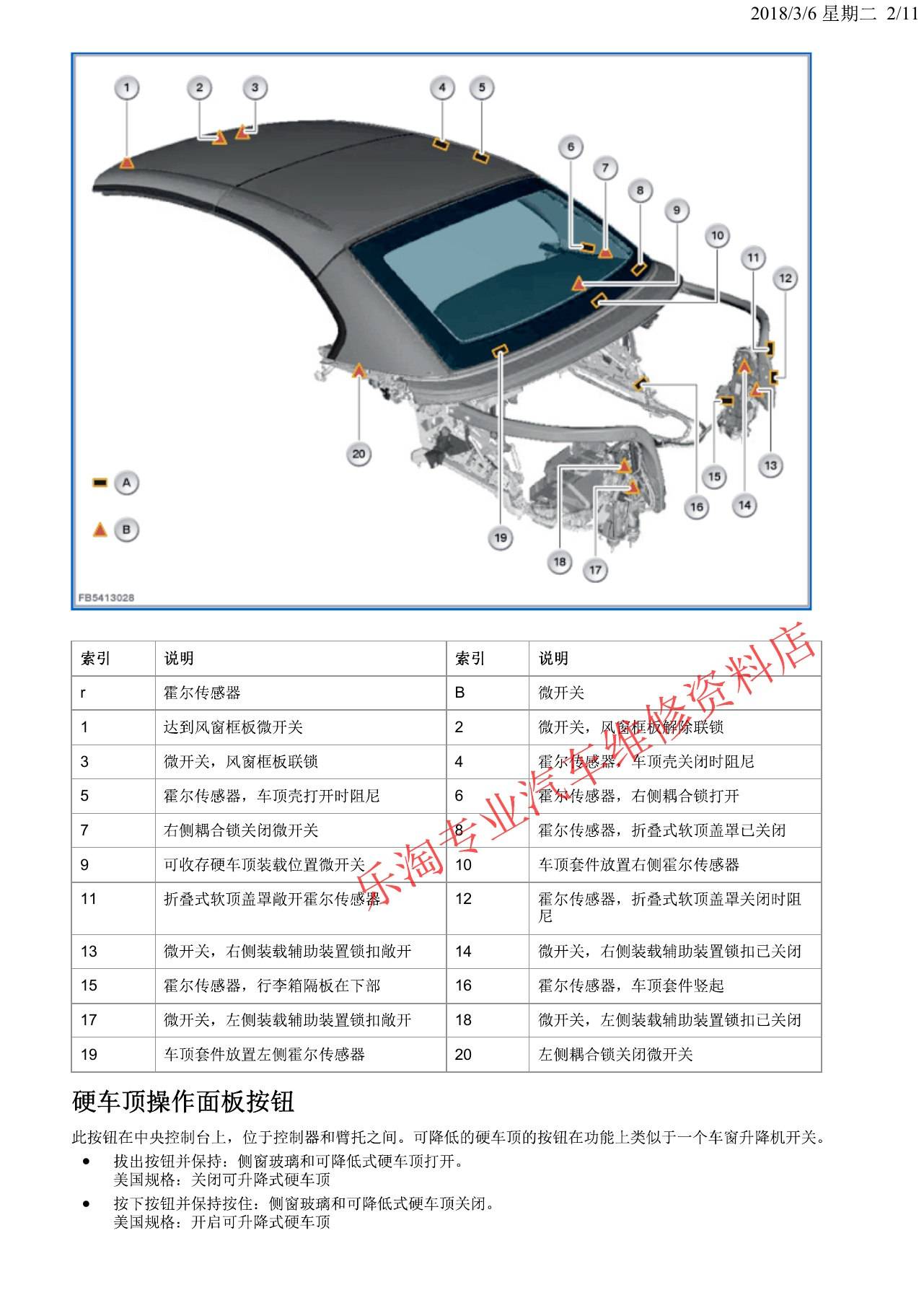

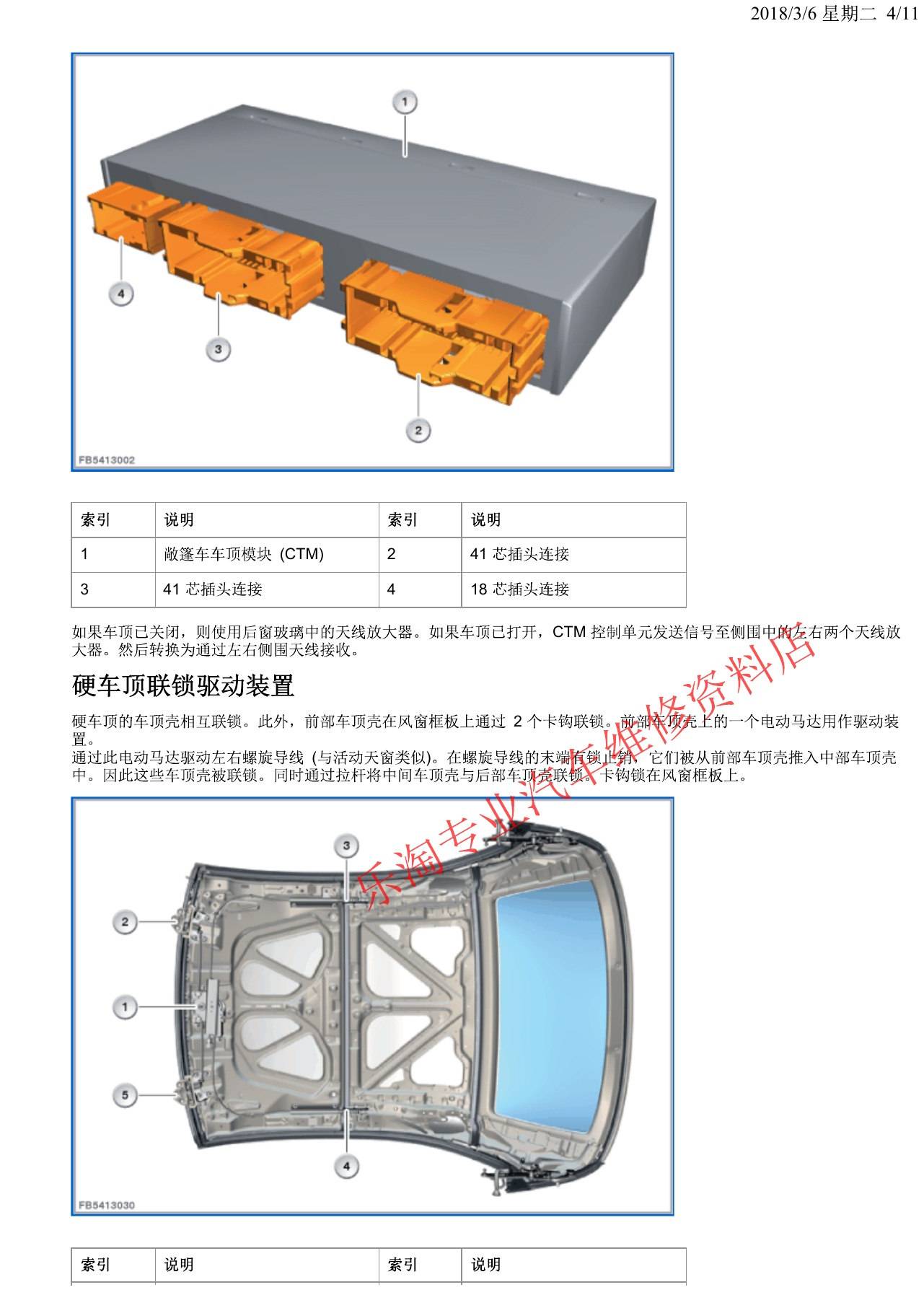

F33硬顶结构和液压机构与软顶车型不同，不能互套维修步骤。出现无法开闭时，应依据对应车型电路和部件位置图逐项检查，必要时再按规定执行紧急操作。

七、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
