奔驰W204大灯拆装与检查：固定点、插头、光源和灯光功能

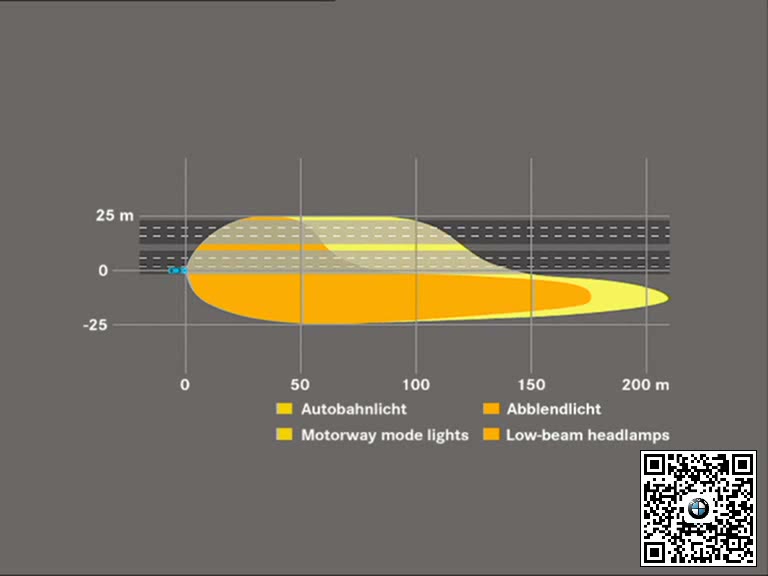

W204大灯可能集成近光、远光、转向灯、位置灯和智能照明相关部件。维修前应先确认故障属于光源、插头供电、控制单元还是灯具机械损伤。

高强度气体放电灯系统存在高电压风险，应关闭灯光和点火开关，并按相应安全规定操作。

一、确认灯光故障与灯具状态

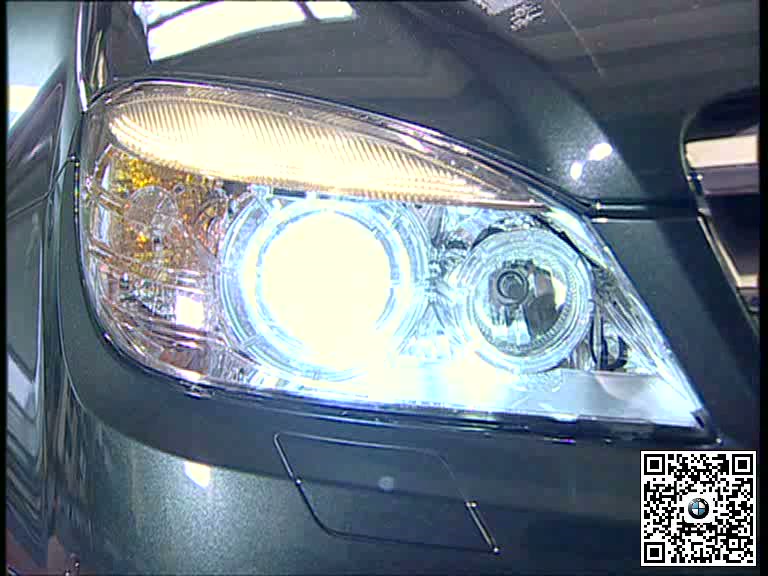

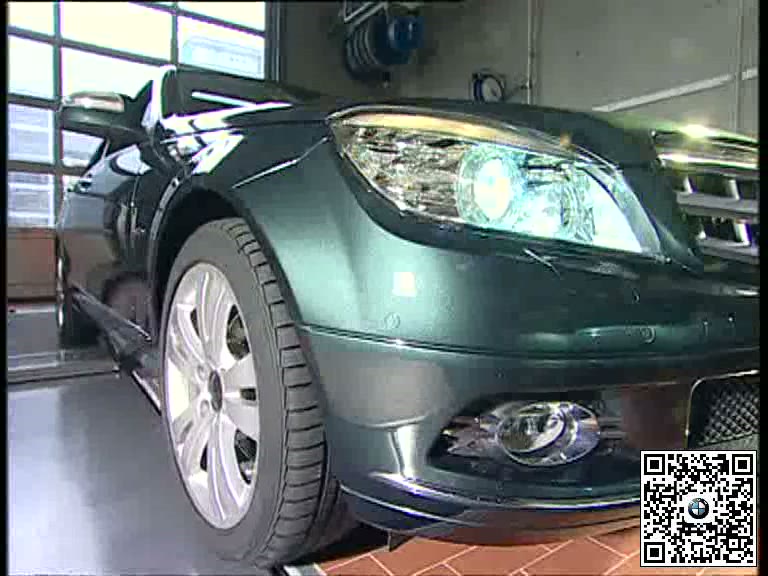

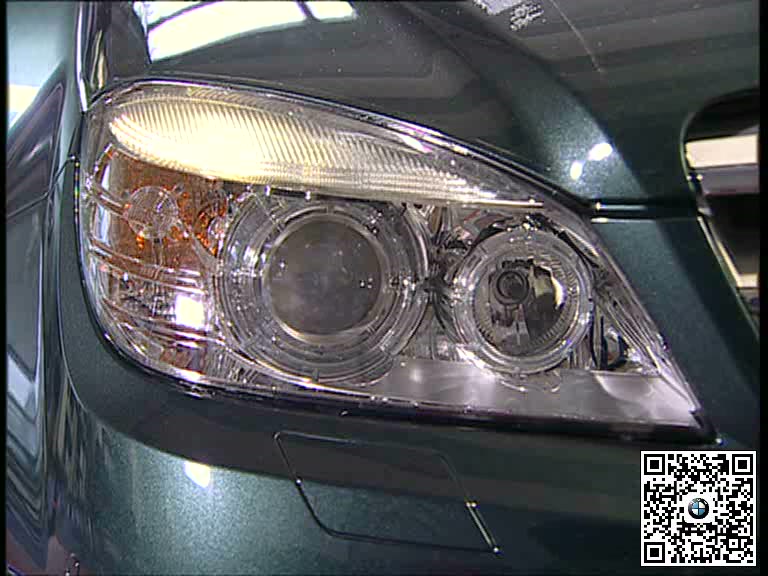

检查仪表提示及各项灯光功能，观察灯罩裂纹、进水、内部雾气和固定耳损伤。读取灯光控制单元故障码并核对车辆配置。

二、释放固定点并移出大灯

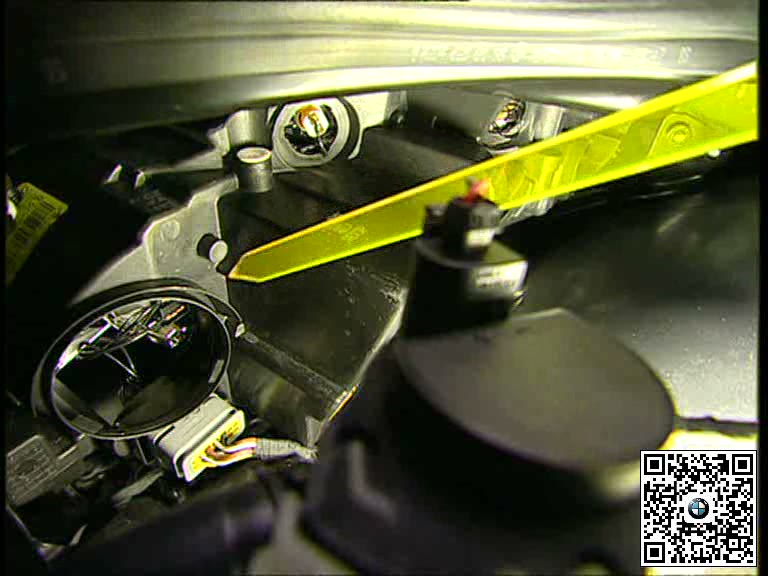

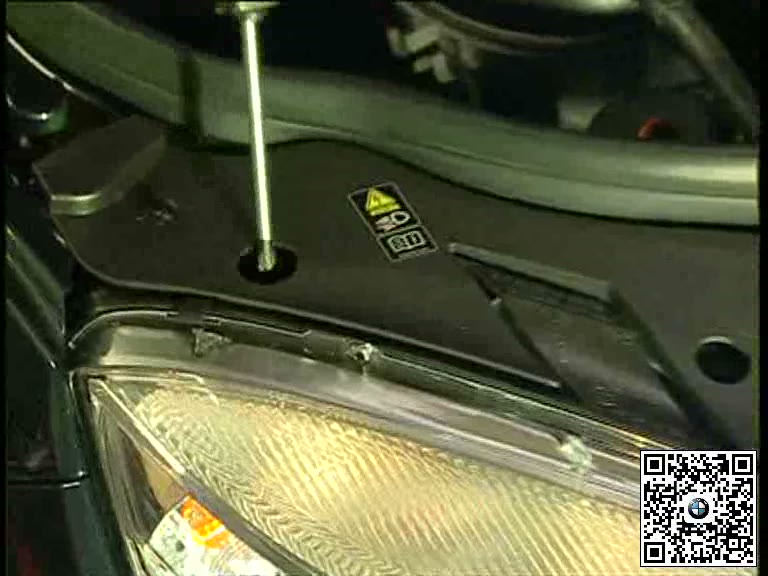

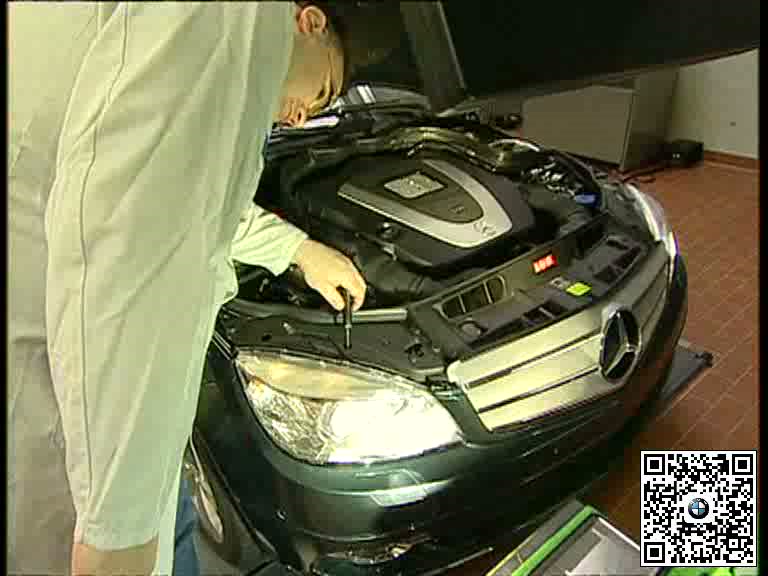

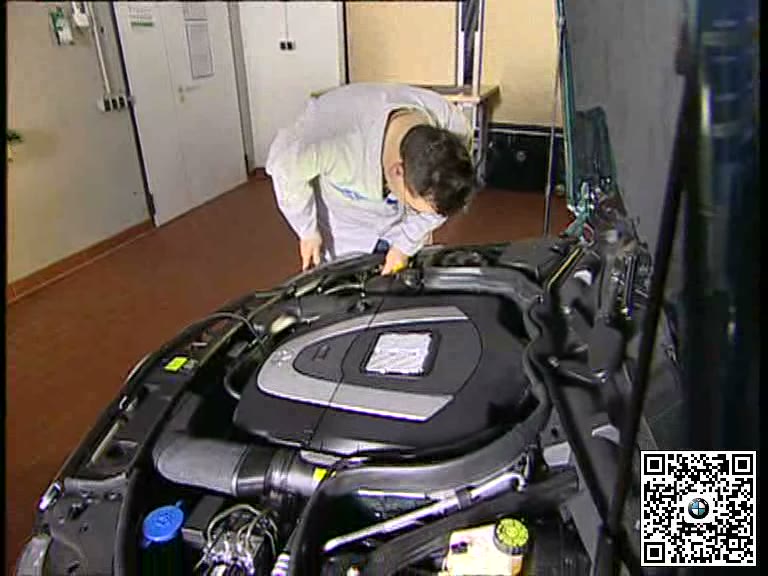

保护翼子板和保险杠边缘，拆下阻挡大灯的必要覆盖件和固定螺栓。托住灯具，解除插头锁止后平稳移出。

三、检查光源、密封和连接器

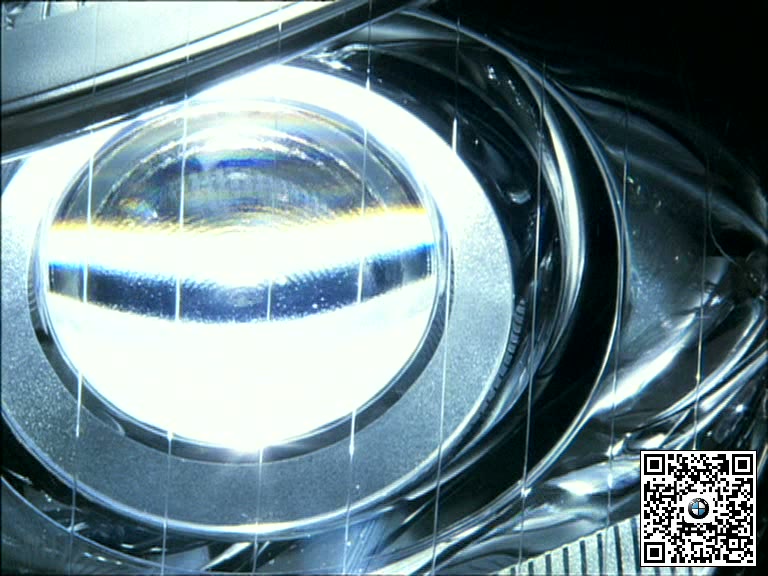

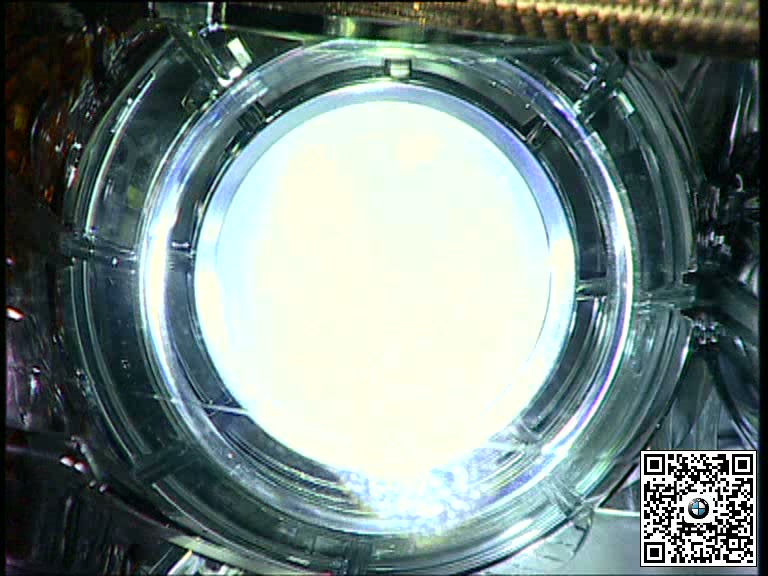

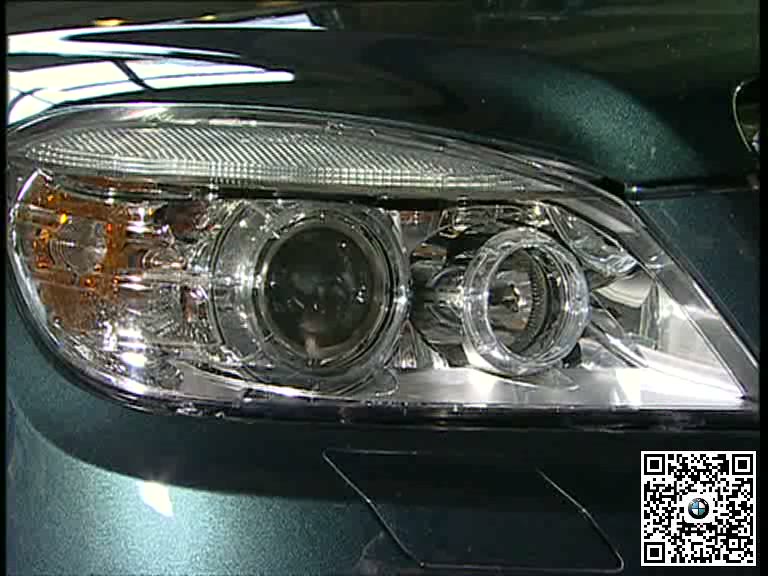

检查后盖密封、灯泡或光源、插头端子及控制模块安装区域。更换部件时不得触摸灯泡玻璃，并保持灯具内部洁净干燥。

四、装复后检查功能和光型

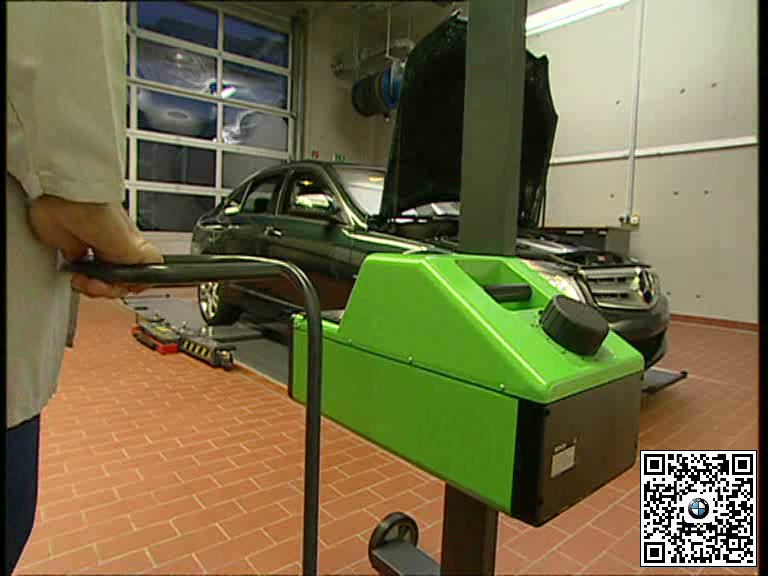

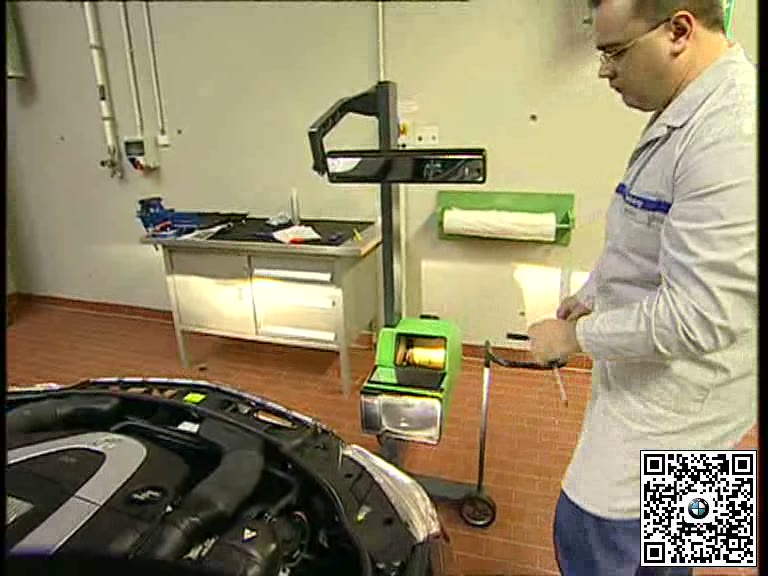

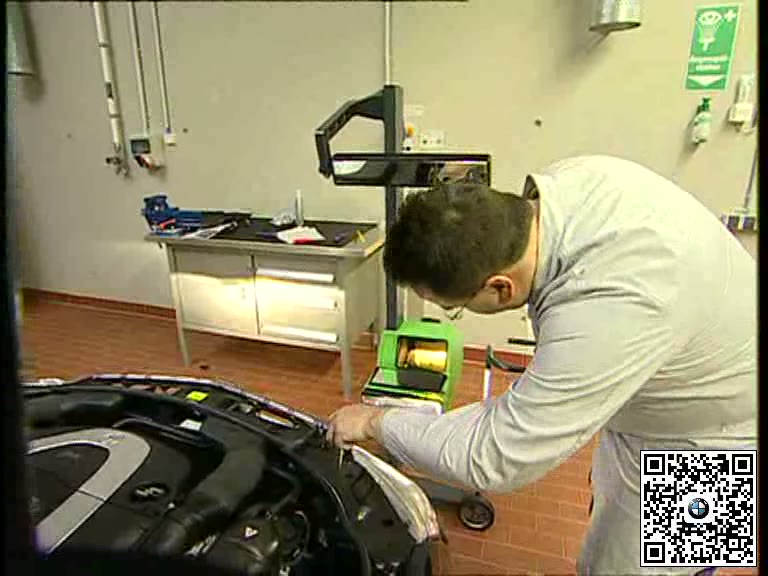

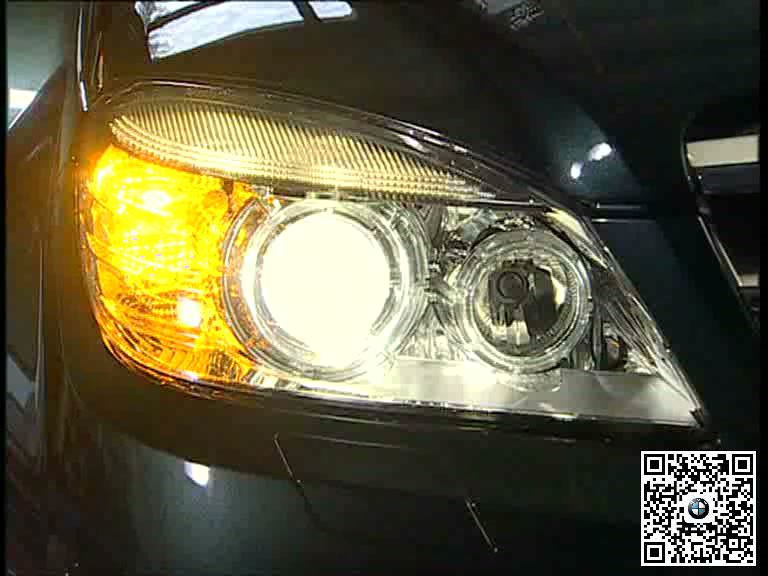

大灯对准定位点后均匀紧固，恢复插头和覆盖件。检查全部照明功能、故障码和左右灯具间隙，必要时使用灯光检测仪校正光型。

五、完工检查要点

• 故障已区分为光源、电气控制或机械损伤。
• 高压灯光系统按安全规定断电操作。
• 灯具密封、插头和固定点完整。
• 装复后全部功能及光型检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
