本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI13.22-P-063680，版本1 |
|---|---|
| 功能组 | 13.22 单皮带驱动 |
| 日期 | 2016-04-08 |
| 适用范围 | 所有装备 M274发动机车型 车辆生产日期 <09/2014 |
一、故障现象与投诉条件
皮带驱动产生吱吱声（参考附件）
附件
文件 描述
belt_noise.mp3 V型带噪音
二、原通告列出的可能原因
不正确，皮带张紧器失效，生产日期早于 09/2014
三、检查与补救步骤
如果噪音来自驱动皮带，按如下步骤处理
2. 移除发电机螺丝
3. 将发电机中央衬套压回
发电机
须遵守
6. 更换张紧器
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
张紧器 1 按ＥＰＣ订购
A 004 993 07 96 Ｖ型带 1 X
操作号与损坏代码
容 时间 损坏代码 提示
02-8607 松开／固定发电机 0.6Hrs 20240 36
Ｖ型带张紧器 0.8 20249 36

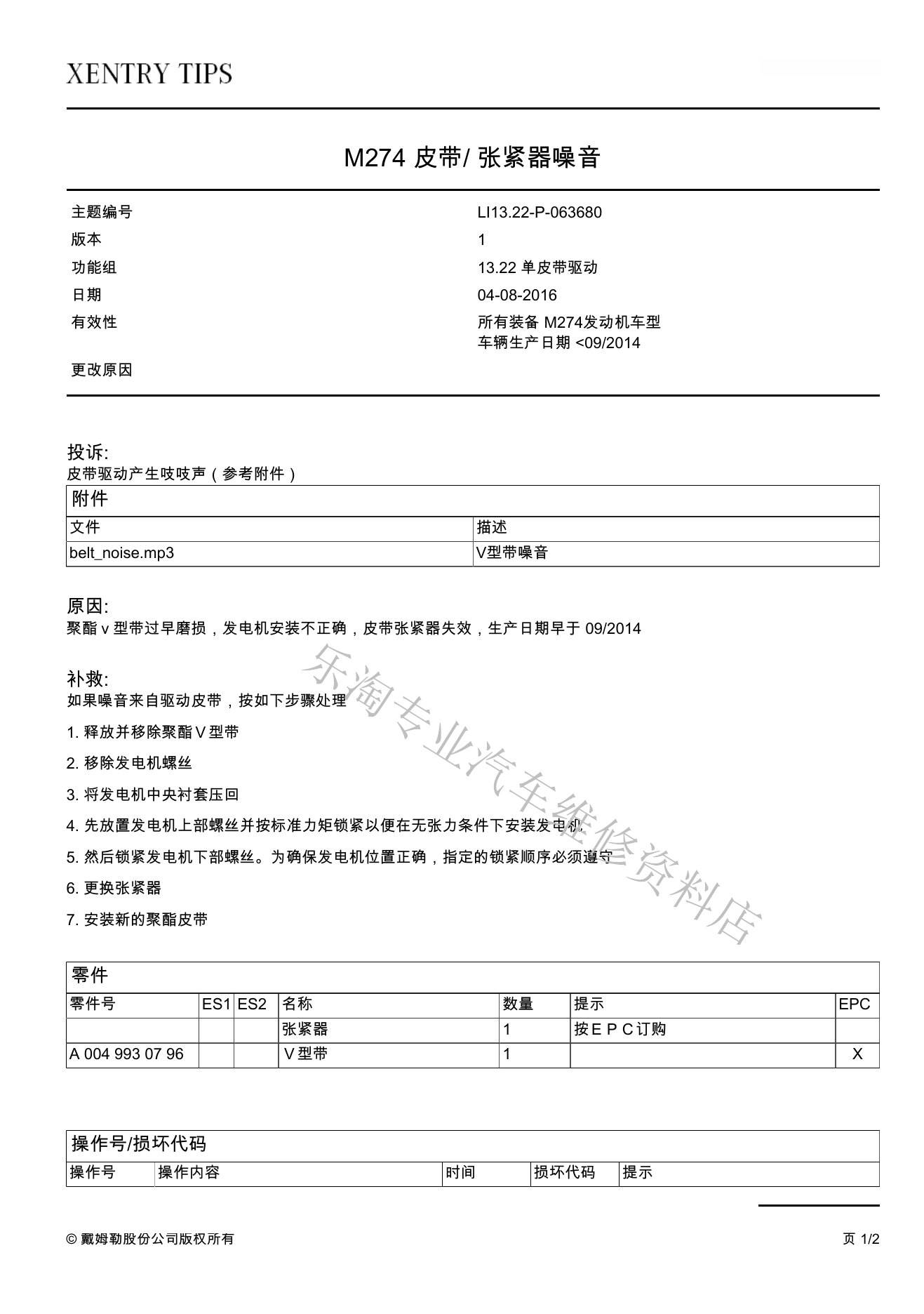

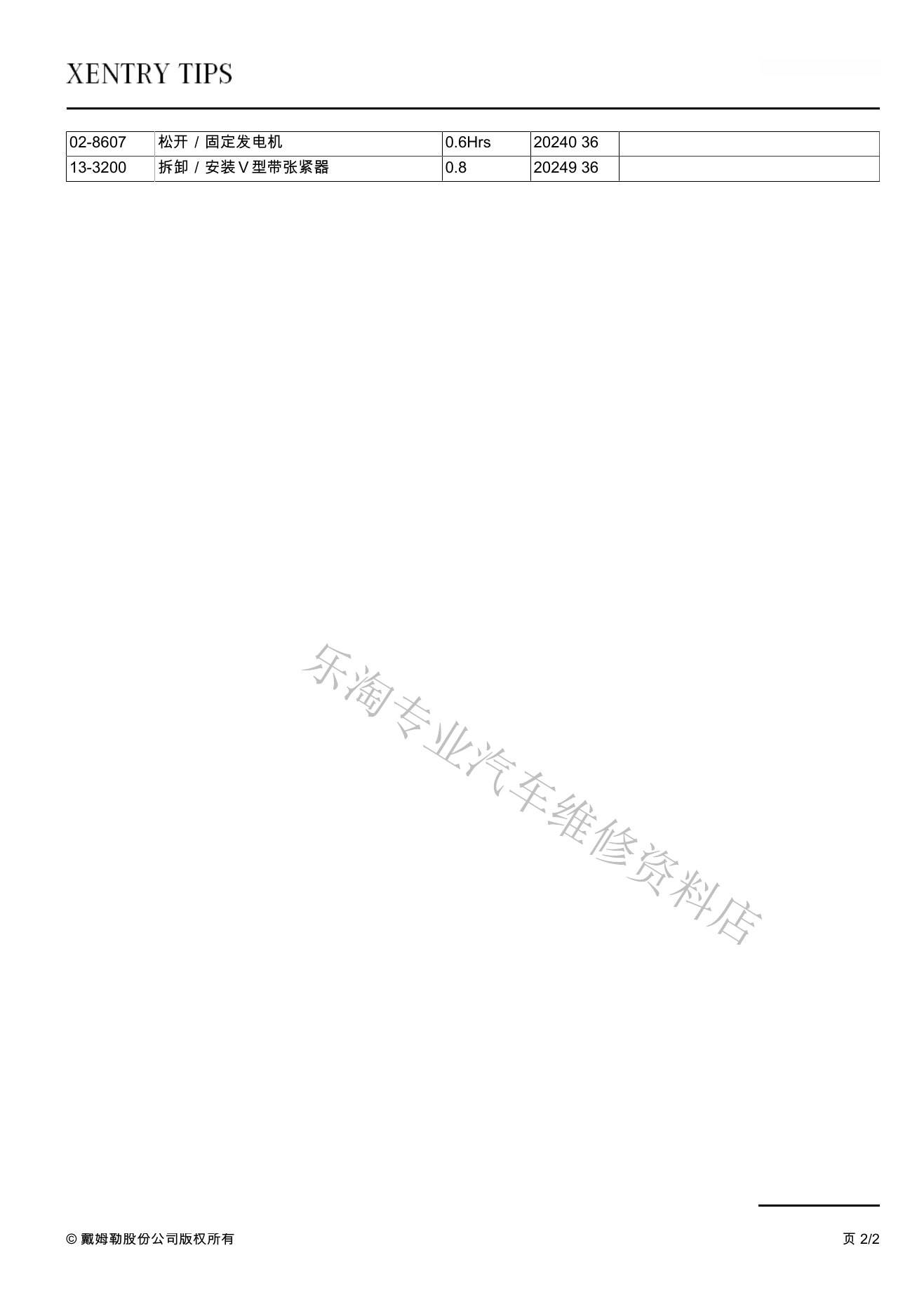

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
