奔驰中国生产 (LE4) 的 W204 的脚部位置地毯有异味 (Refer to GI68.30-P-054718, V4)：LI68.30-P-054830

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

过 24 个月后，驾驶室可闻到异味。

二、原通告列出的可能原因

远洋运输环境对地毯造成可能的预损坏。

附件

文件 描述

new version of diagnostic tree (odor tree) for W204 China

V3_en.pdf

异味诊断树的新版本

三、检查与补救步骤

须确保异味的来源已经被明确为脚部位置地毯。

洁车辆驾驶室：

• 取出地毯，然后按如下步骤进行：

(ar91.10 -p- 1000cw)

-> 拆下中央控制台 (ar68.20 -p- 2000cw)

-> 拆下后排座垫 (ar9112-p-1020cw)

-> 拆下门槛罩板

侧板 (ar68.30-p-4780)

洗车辆驾驶室（脚部空间地毯已拆除）

通风。

完整。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

洁剂 (100 ml)

须单独订购

X

洁剂 1 X

操作号与损坏代码

容 时间 损坏代码 提示

已拆下） 68C01 65

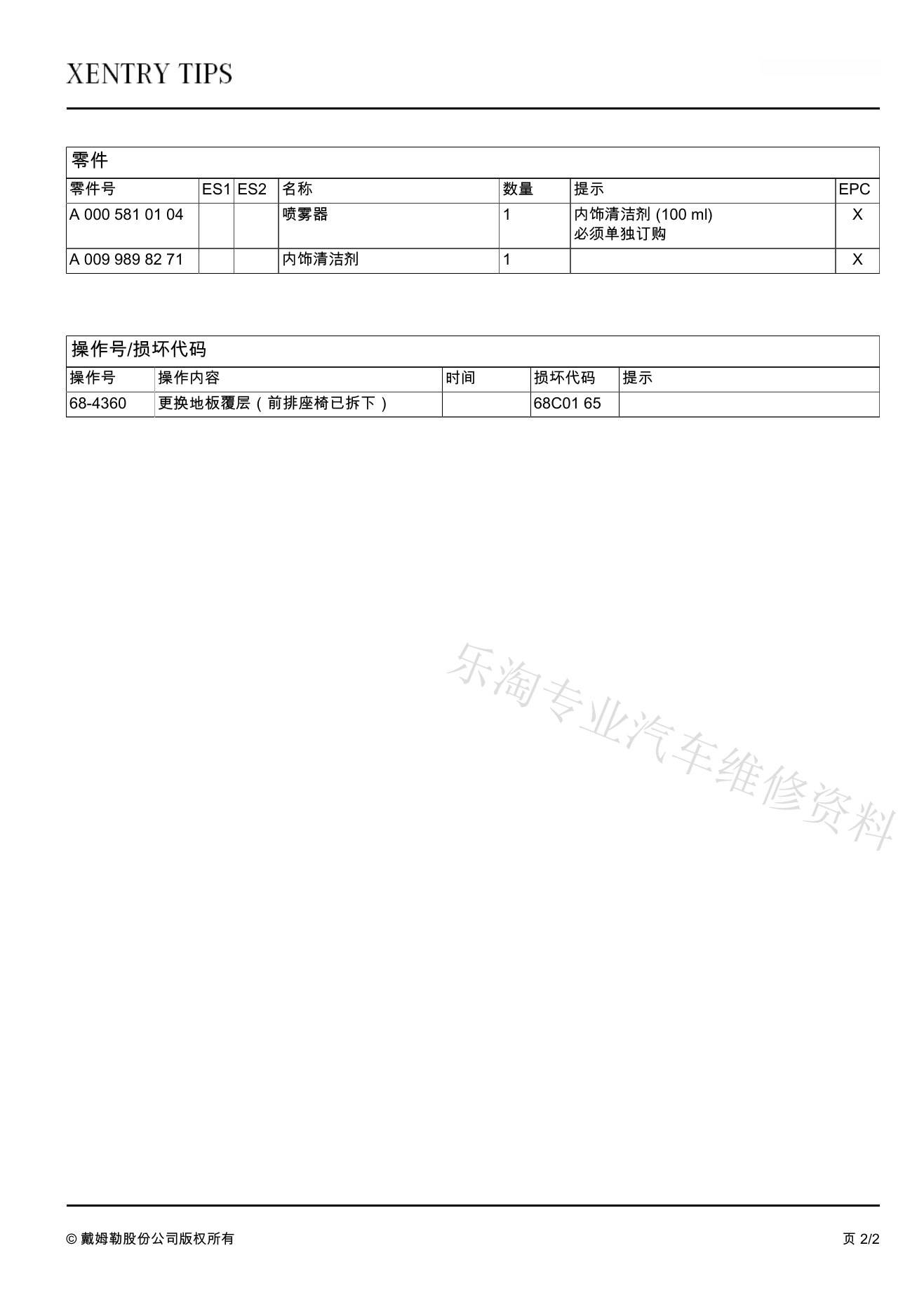

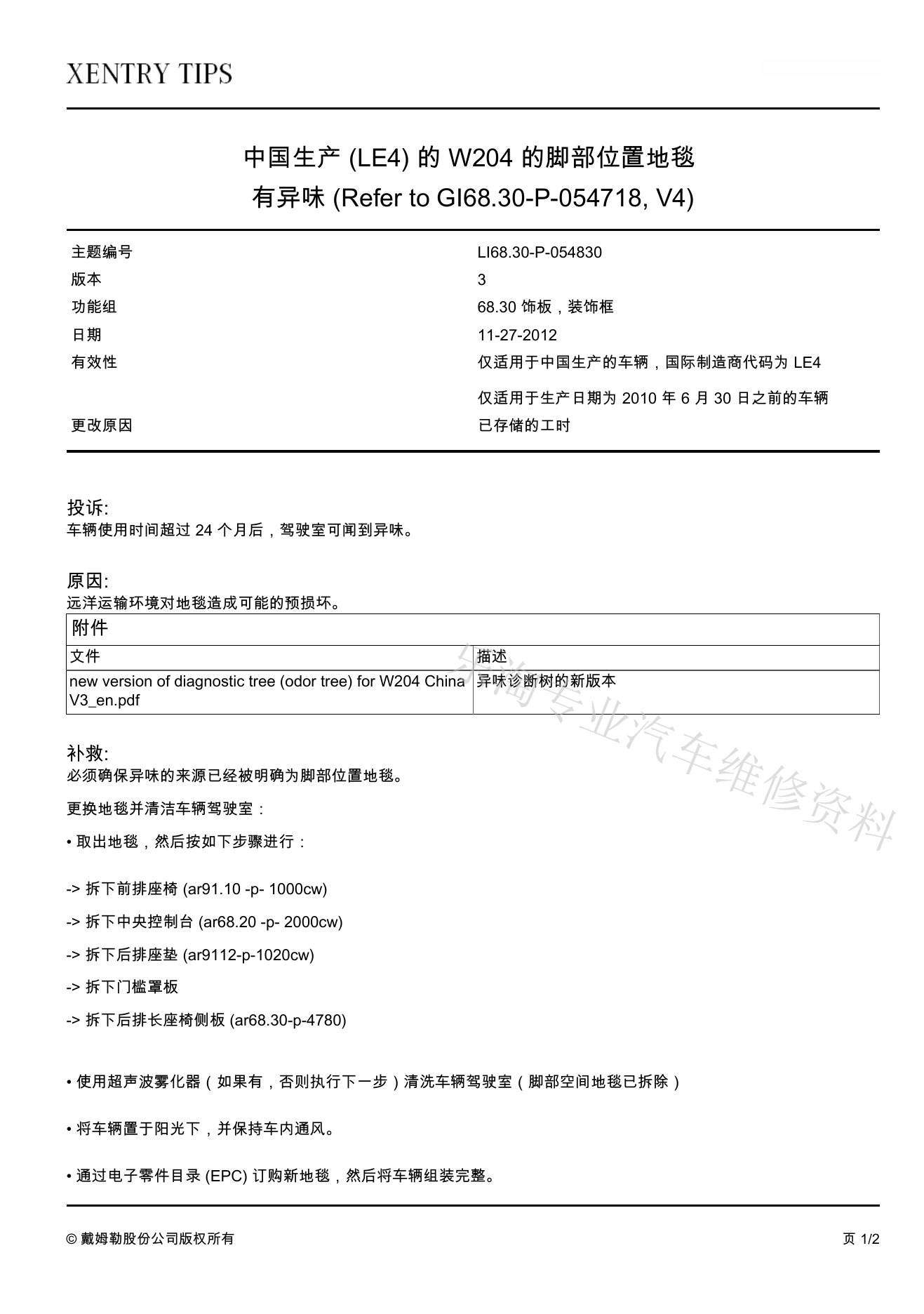

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
