奔驰CLS 218仪表板与收音机显示屏拆装：饰件、插接器与复装检查

一、先理解原视频的实际范围

原目录中一段视频标为“拆卸、安装仪表盘”，实际画面重点是仪表板拆装前对侧部饰件、中部组件和相邻区域的清理；另一段专门展示收音机显示屏拆装。本文按画面能够确认的步骤整理，不把第一段误写成只拆组合仪表，也不补写视频未展示的整块仪表板移出步骤。

二、拆装前保护座舱并核对维修前提

先按对应车辆维修文件确认车辆装备、电气系统处理要求和前置拆卸项目。方向盘、仪表板木饰、出风口和显示面容易划伤，应覆盖保护；拆下的紧固件、卡扣和插接器按位置分类，避免复装时混用。

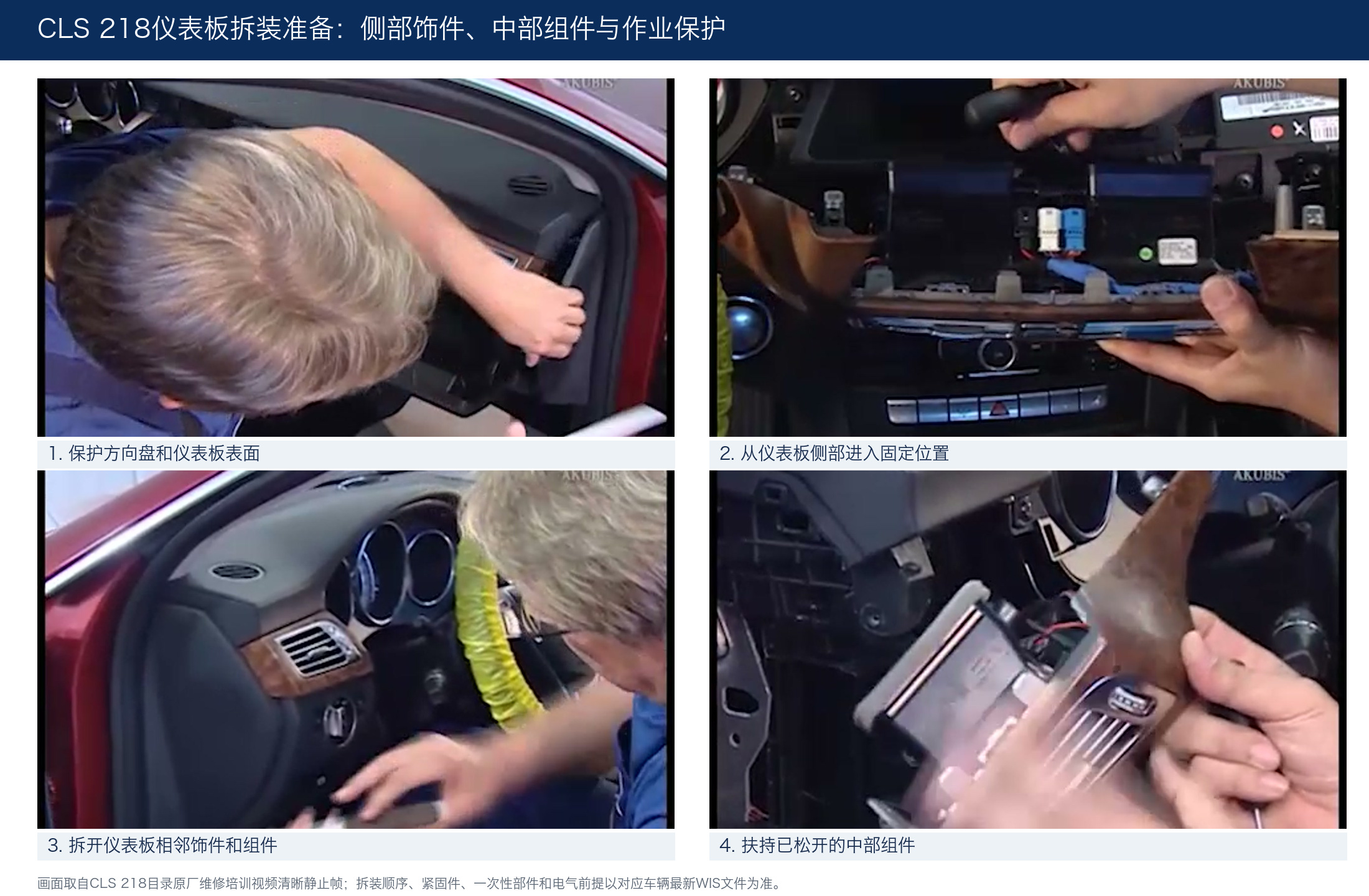

三、仪表板相关组件要按连接关系逐步释放

画面显示技师从侧部进入固定位置，再处理仪表板中部及组合仪表相邻区域。组件松开后不能立即拉出，应先观察背部线束余量和插接器锁止方式，扶持总成后再断开连接，避免拉扯线束或损坏饰板边缘。

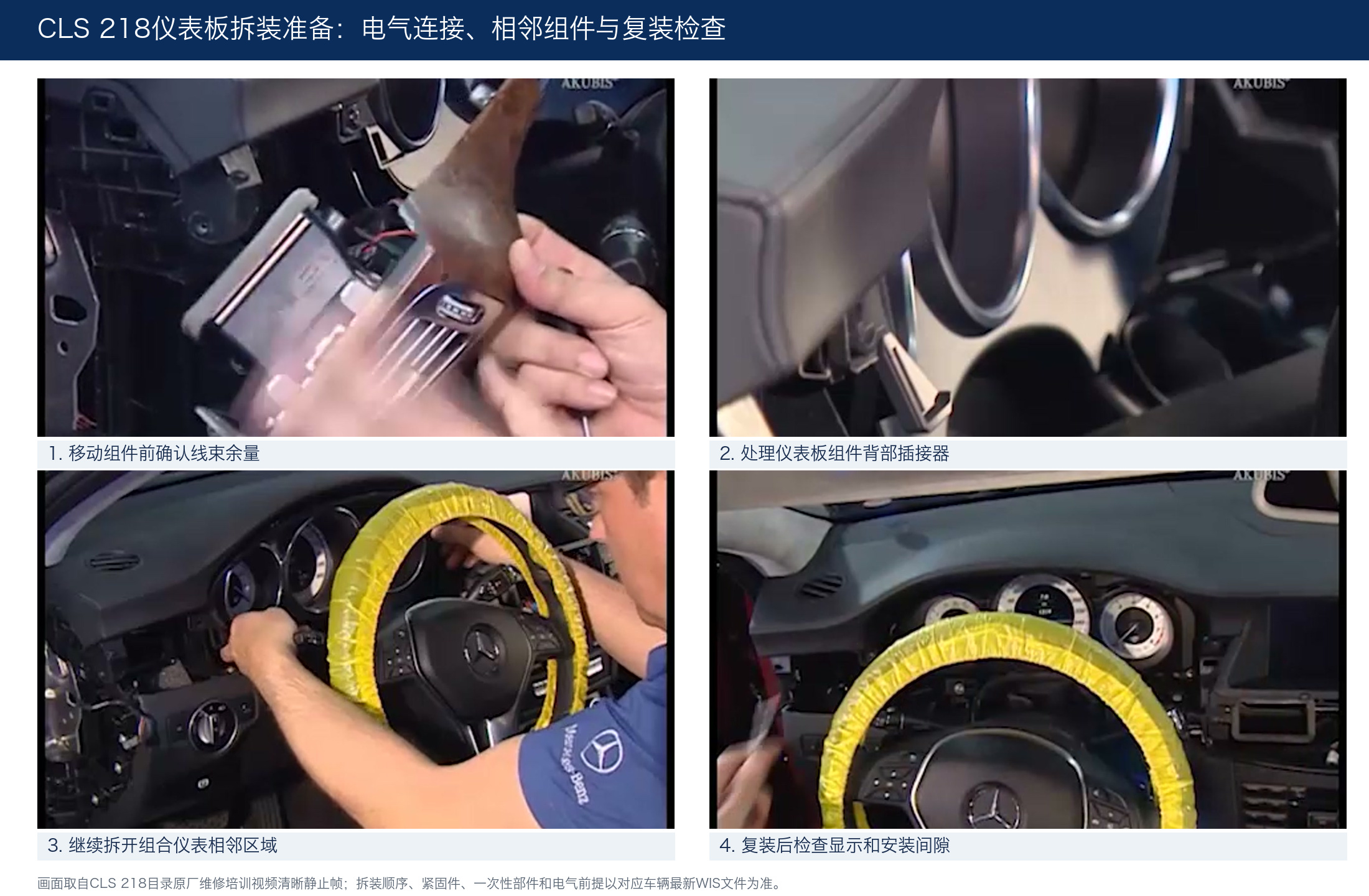

四、复装前检查插接器、导向和安装间隙

重新安装前检查插头锁止、线束走向、导向销和卡扣是否完整。组件推回安装位时应均匀受力，不用外力掩盖错位；完成后检查组合仪表和相邻显示功能，并观察木饰、出风口和仪表板接缝是否均匀。

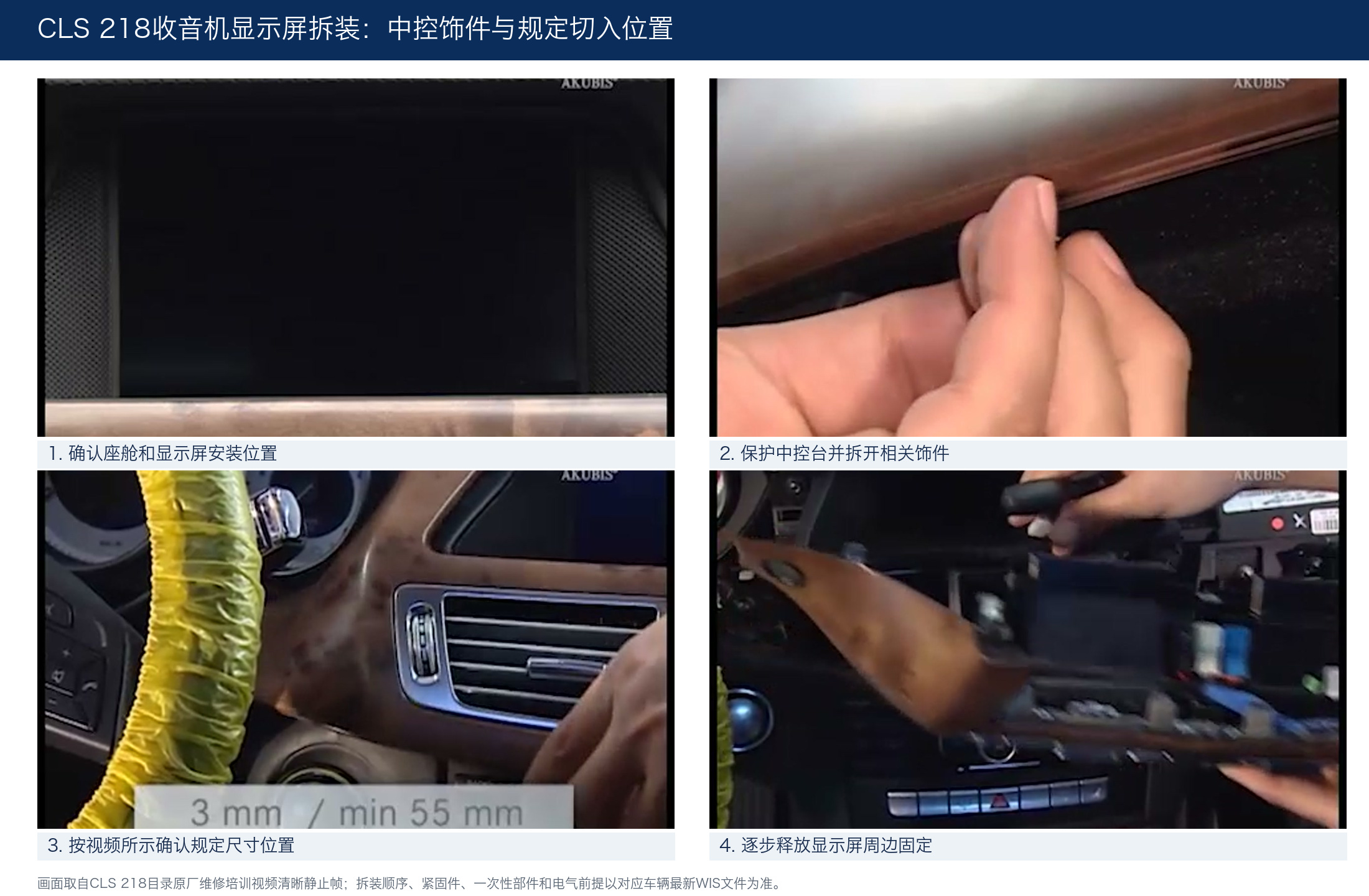

五、收音机显示屏先从中控饰件建立通道

显示屏视频先确认中控台和显示屏安装区域，随后保护饰面并拆开相关饰件。画面中出现规定尺寸位置提示，说明工具切入点和作业尺寸应服从对应维修文件，不能凭经验在饰板任意位置撬动。

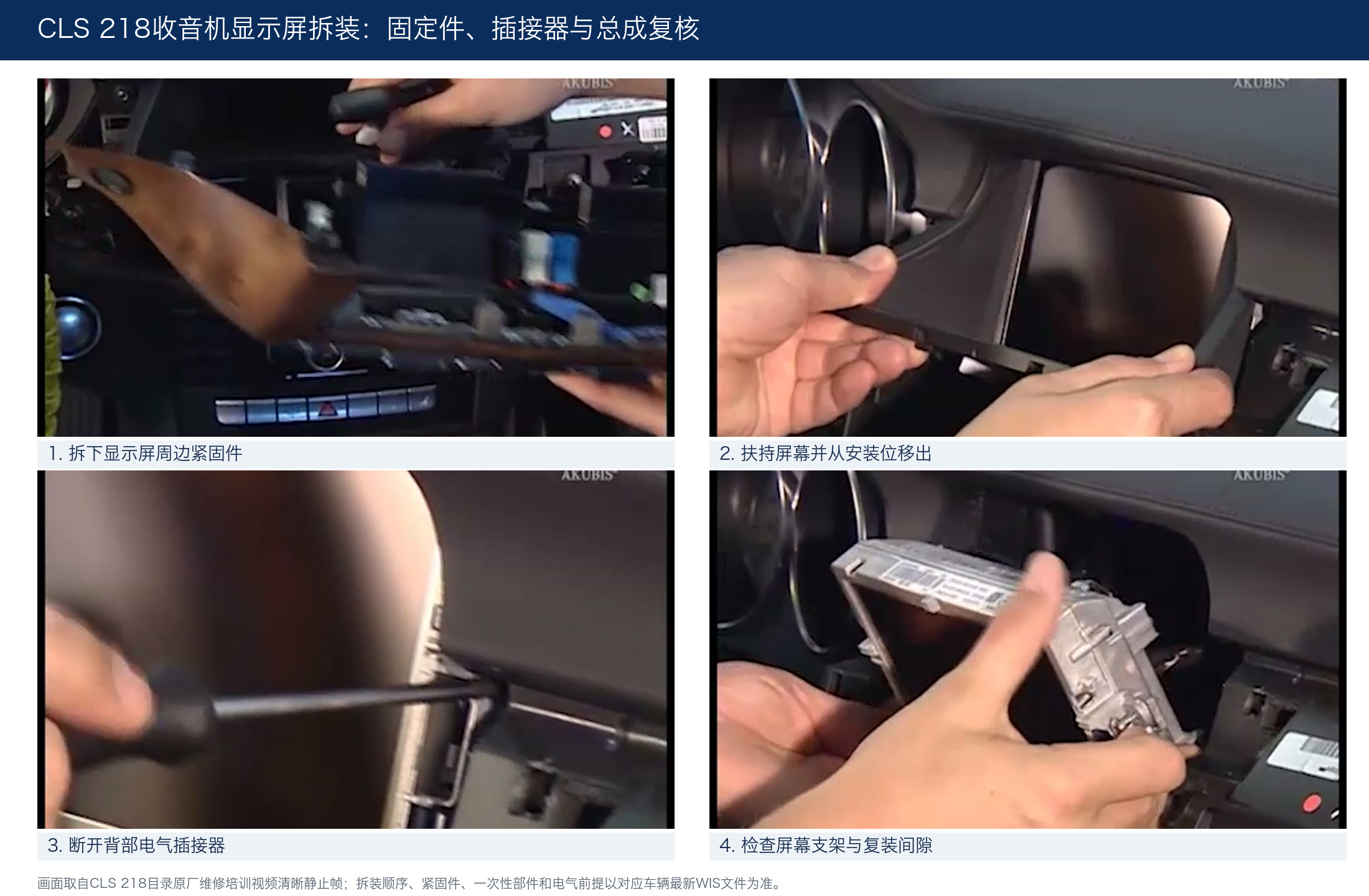

六、松开固定后扶持屏幕并断开连接

固定件解除后，一手扶持显示屏、一手控制移出方向，待背部插接器可以接近时再解除锁止。不要让屏幕重量悬挂在线束上，也不要触碰或刮伤显示面。取下后检查支架、固定耳、插头和线束是否异常。

七、安装按拆卸反序并完成显示功能检查

复装时先正确连接插接器并确认锁止，再将线束放回不受挤压的位置，随后对准支架和导向固定屏幕。恢复饰件后检查屏幕点亮、显示内容和控制响应，同时确认没有异响、松动或接缝高低差。
