奔驰更换增压空气软管：GI09.41-P-040344

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

二、原通告列出的可能原因

增压空气软管裂开或滑脱。

三、检查与补救步骤

。

操作范围

除增压空气软管、增压空气管路和管接头上的残留机油和油脂。

1. 拆下左 / 右发动机进气道（1）和发动机盖板（2）（图 1）。

2. 松开螺栓夹箍（3）（Nm 4）并拆下增压空气冷却器下游的右前侧上部增压空气软管（A）（图 2）。损坏代码：

50318

须更换螺栓夹箍。

3. 松开螺栓夹箍（4）（Nm 4）并拆下增压空气冷却器上游的左前侧上部增压空气软管（B）（图 3）。损坏代码：

50317

须更换螺栓夹箍。

4. 拆下噪音罩下部件（AR94.30-P-5300GZ）。

5. 松开增压空气管路（6）（图 4）。

6. 松开螺栓夹箍（5）（Nm 4）并拆下增压空气冷却器上游的左下侧增压空气软管（C）（图 4）。损坏代码：

50326

须更换螺栓夹箍。

不需要拆下发动机支座通风道。

。

附件

文件 描述

Abbildung 1.jpg 发动机进气道和发动机罩

Abbildung 2.jpg 增压空气冷却器下游的右前侧上部增压空气软管

（A）A164 528 18 82

Abbildung 3.jpg 增压空气冷却器上游的左前侧上部增压空气软管（B）A

164 528 17 82

Abbildung 4.jpg 增压空气冷却器上游的左下侧增压空气软管（C）A164

528 16 82

四、控制单元与故障代码

障文本

CDI 5-Common Rail Diesel In-

jection (CDI5)

2359 (001) Check system 'Charge pressure control'. Too low boost pressure

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A1645281882 增压空气软管 1 增压空气冷却器下游的右前侧上部增

压空气软管（A）

X

A1645281782 增压空气软管 1 增压空气冷却器上游的左前侧上部增

压空气软管（B）

X

A1645281682 增压空气软管 1 增压空气冷却器上游的左下侧增压空

气软管（C）A164 528 16 82

X

A0069976090 软管夹 nach Be-

darf

X

操作号与损坏代码

容 时间 损坏代码 提示

50317

50318

50326

WIS参考

噪音罩下部件 补救

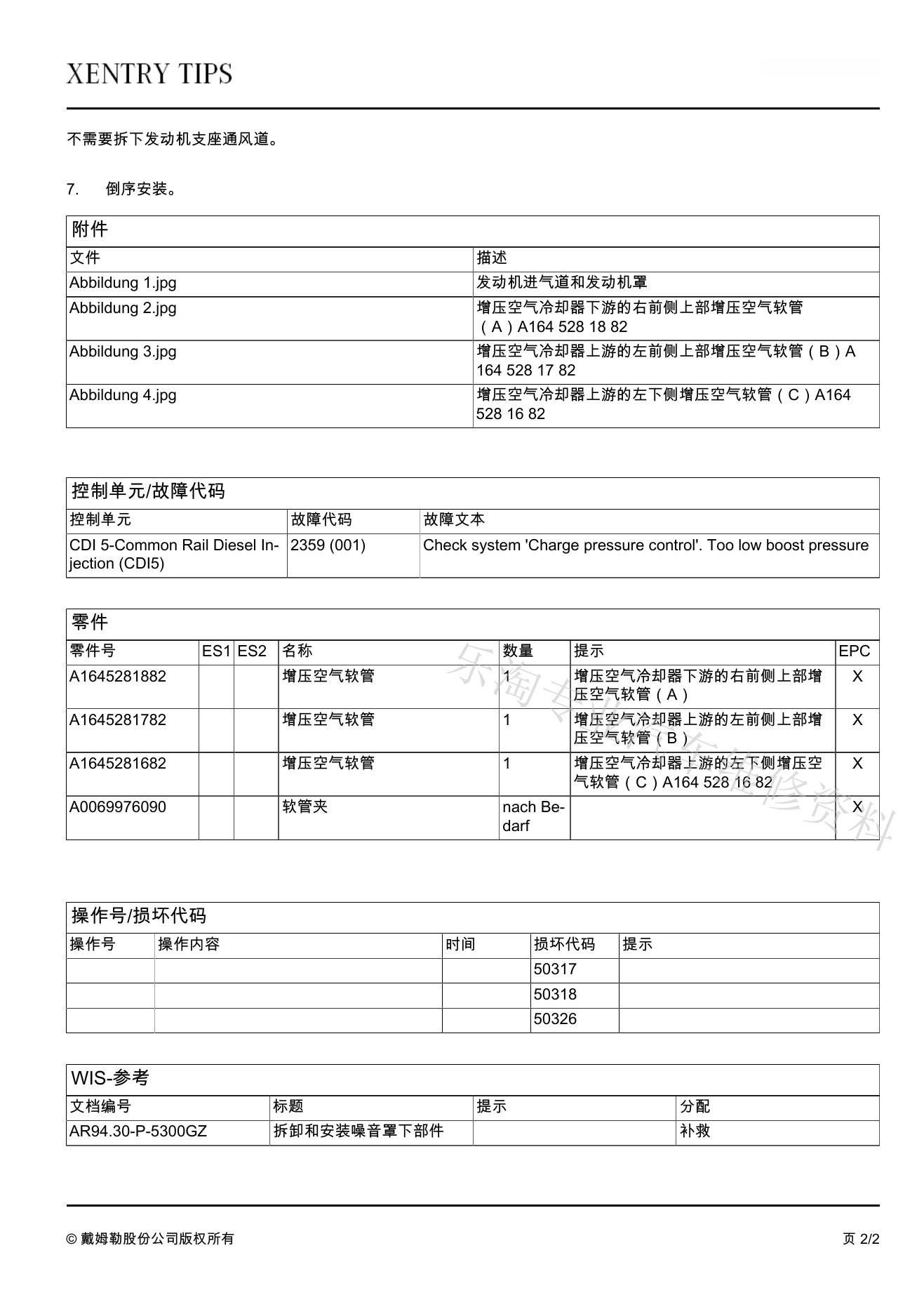

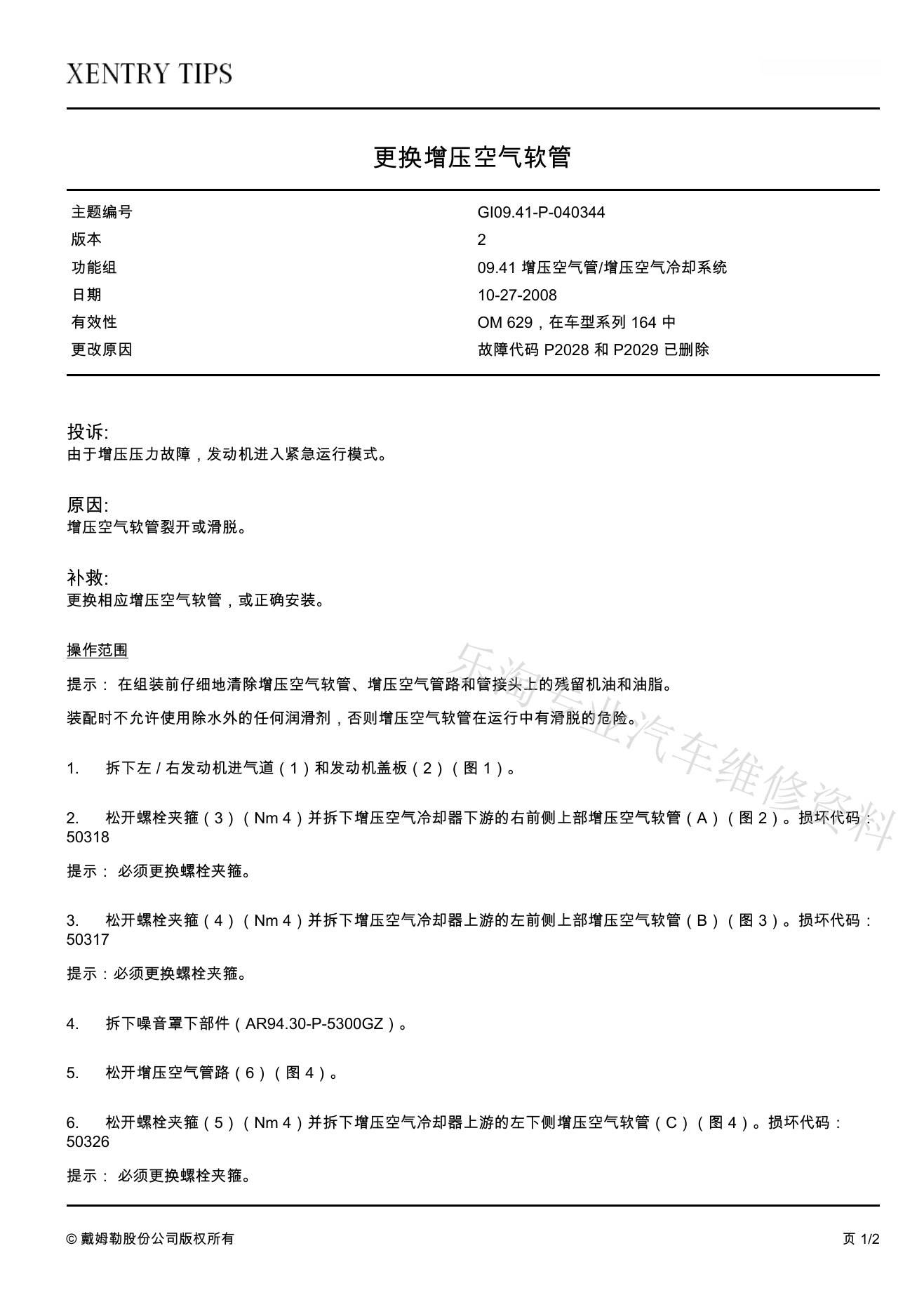

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
