2024+ 特斯拉 Model 3 右前歧管软管更换：三处液路接口、弹簧夹与10分钟排气

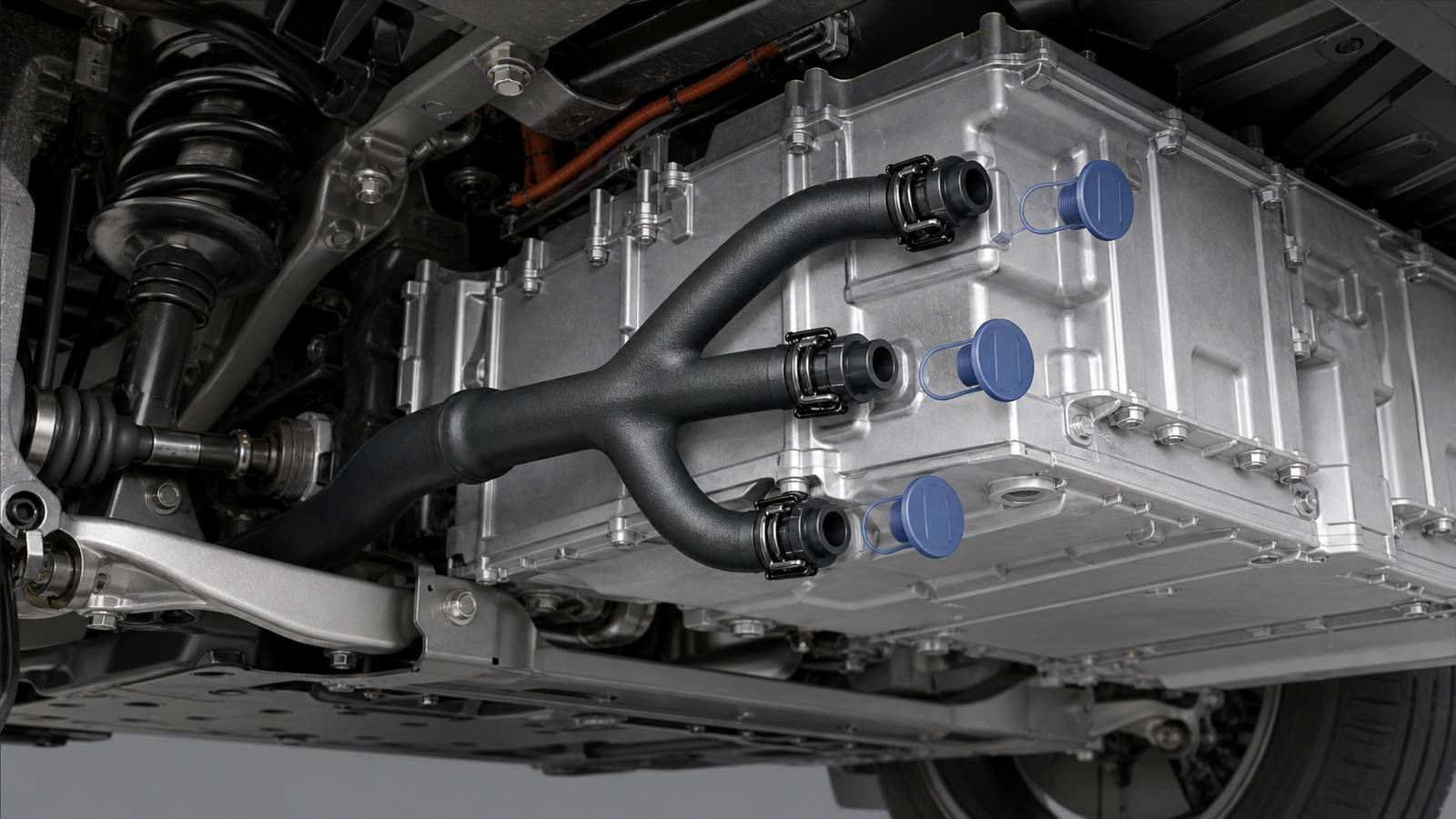

右前歧管软管连接冷却回路的三个位置：高压电池右前侧、高压电池前侧，以及左前歧管软管。维修的重点是逐点断开、每次立即封堵两侧，装回时逐点推拉确认，并完成冷却系统排气。本文按 2024+ Model 3 原厂程序整理，需先按 VIN、驱动配置和冷却回路版本核对零件。

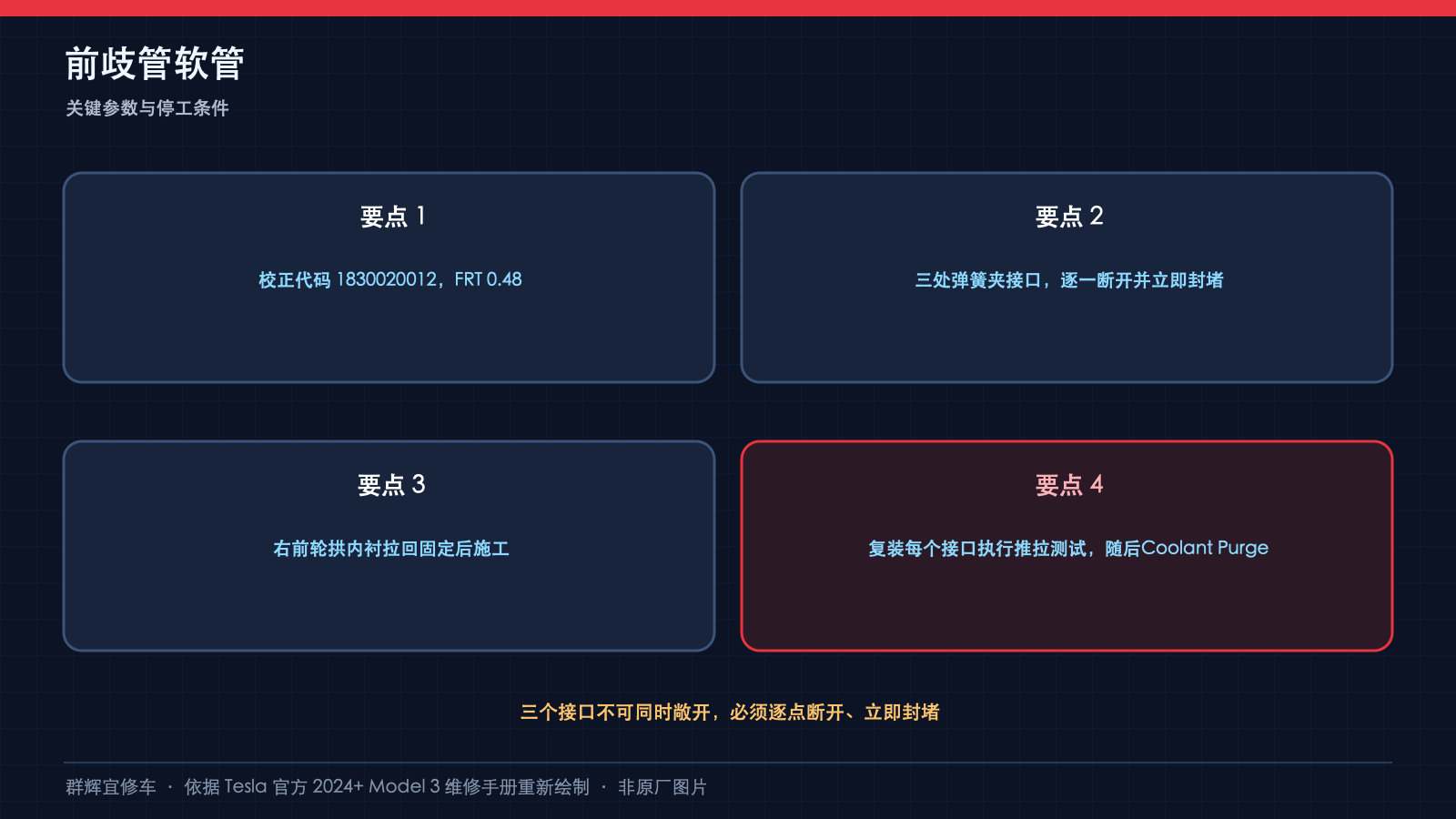

三处连接是“两处电池端加一处左前歧管软管端”，不是高压电池上的三个接口。校正代码1830020012，FRT 0.48已包含关联工作，除非原厂明确要求，不叠加工时代码。

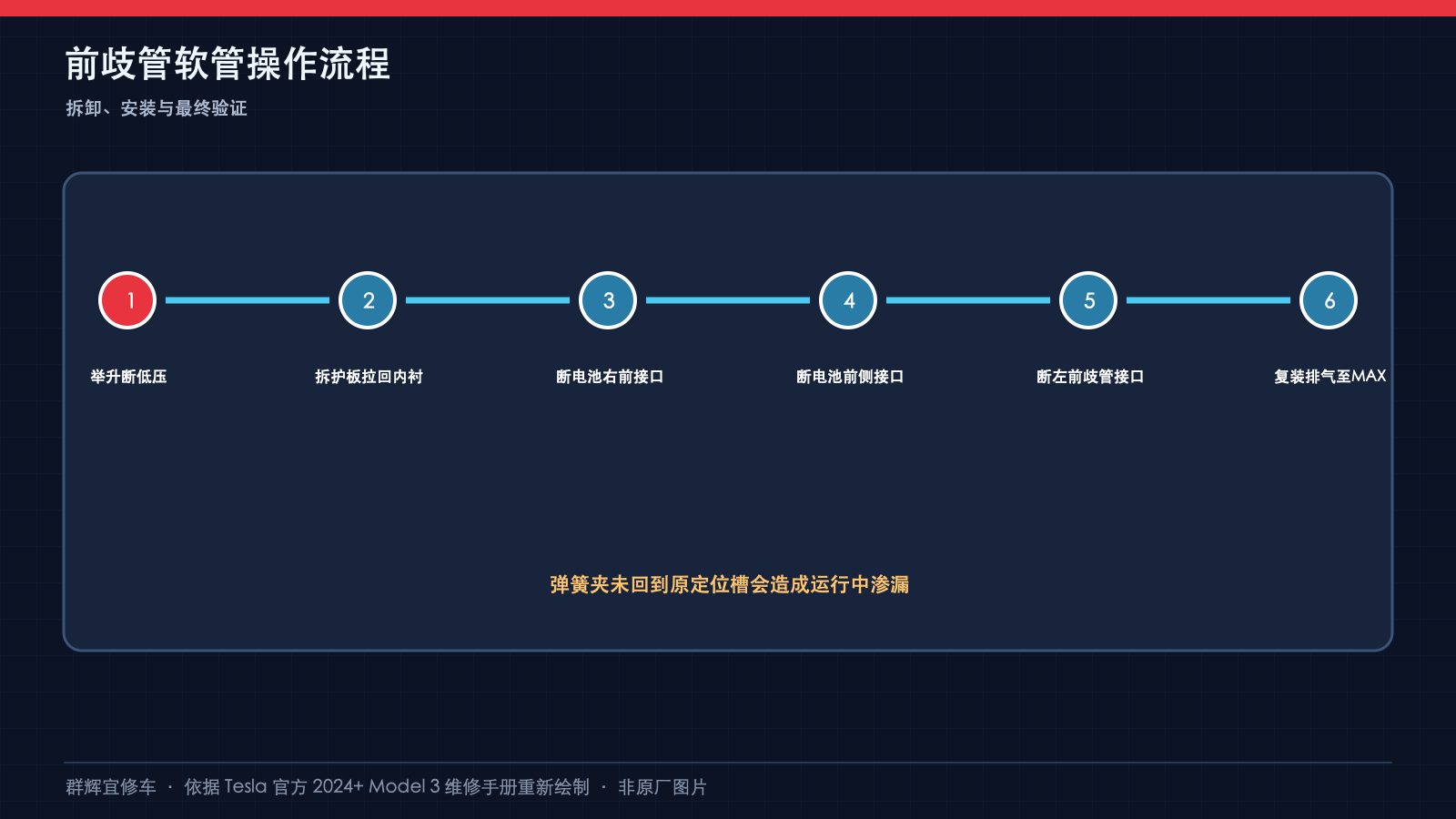

一、准备与拆卸通道

按双柱举升程序举升并可靠支撑车辆。拆前舱后裙板，按低压断开程序操作，再拆驾驶室进气槽、前备箱储物单元、前底护板和高压电池前滑板。

低压程序要求先拔充电线，关闭空调并至少等待 30 秒；提前打开所有车门并降低车窗，左右后门锁扣各穿入半条维修毛巾，防止门锁扣合；断电前至少 1 分钟不再动窗。按原厂关车、低压电池连接器、First Responder Loop 的顺序断开，继续维修前等待 2 分钟。操作不得改变此顺序。低压断开不等于验明高压部件无电；本项处理冷却软管，不允许顺便拆动相邻橙色高压连接件。若实际工作涉及高压电气部件，须另行完成对应高压禁用和验电。

拆下把右前轮拱内衬固定到高压电池的 3 个推入式卡夹，用弹力绳将内衬向后拉开并固定到副车架。准备冷却液收集容器和清洁堵头，佩戴原厂要求的 PPE，确认冷却系统温度、压力适合作业。冷却液规范回收，不洒入地面或电气接头。

二、按拆卸顺序处理两处电池端接口

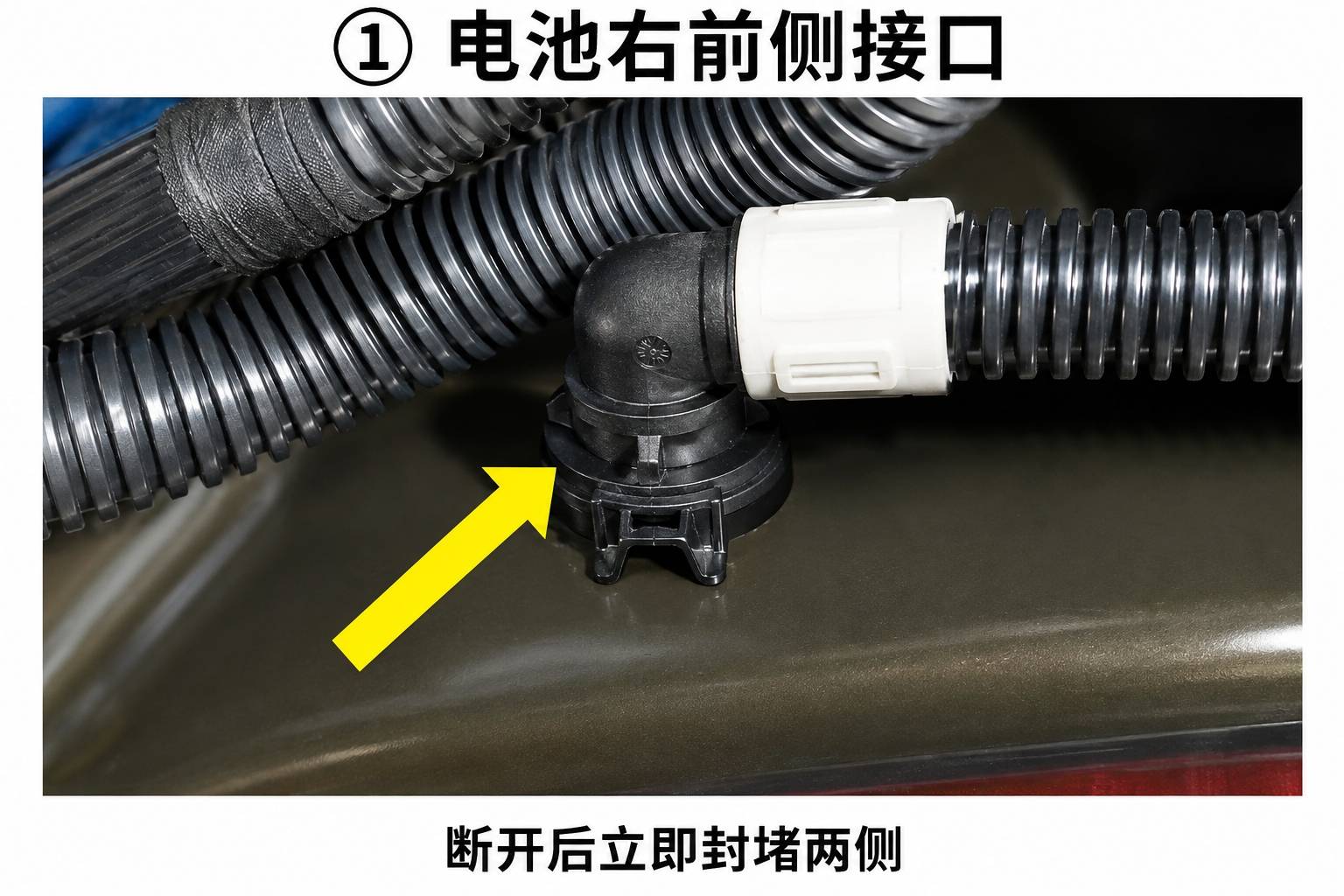

第一处：在高压电池右前方下部放置收集容器，释放弹簧夹，将右前歧管软管与电池右前侧分离，并立即封堵分离后的两个接口。

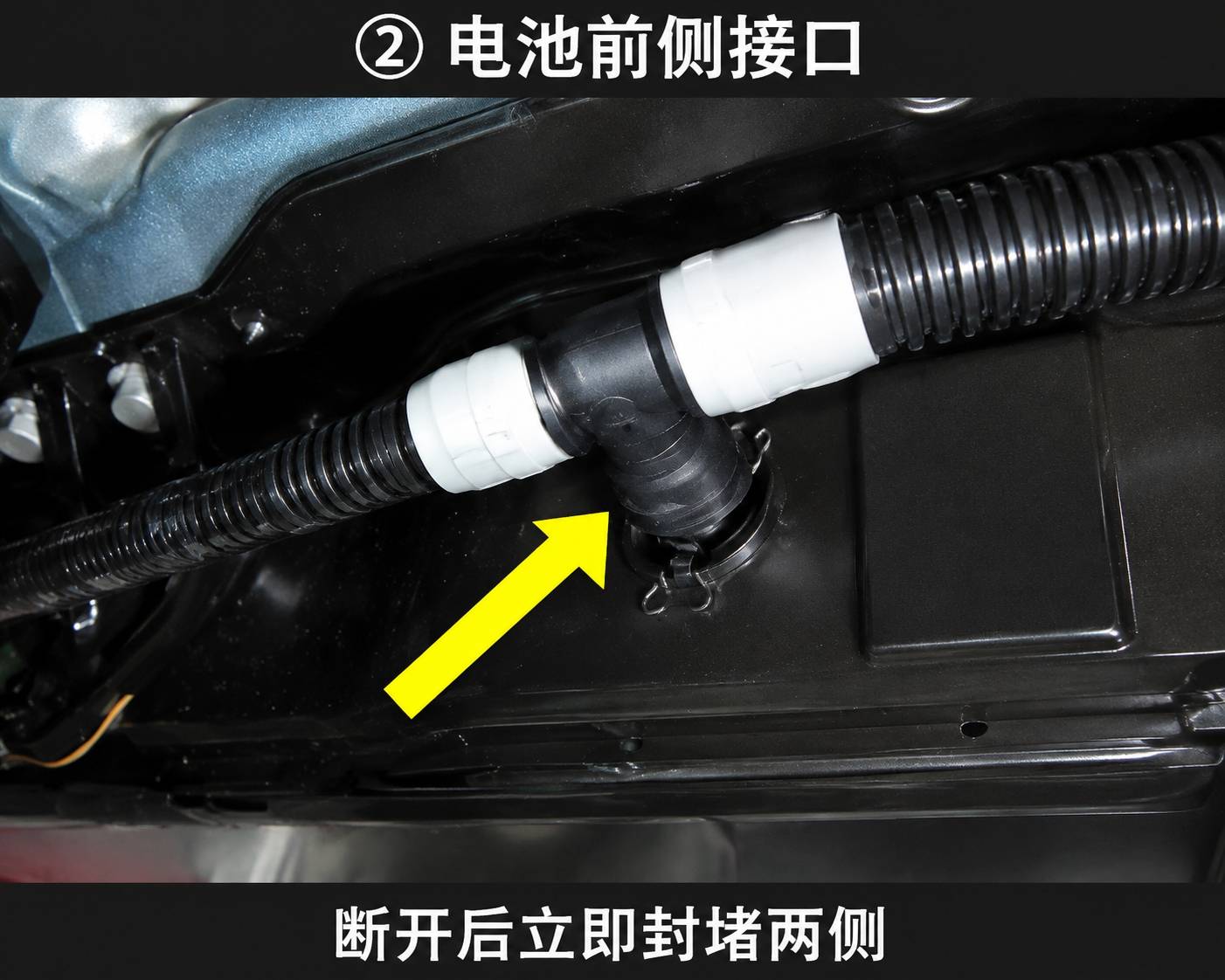

第二处：将收集容器放到高压电池前部偏右中央下方，释放弹簧夹，将软管与电池前侧分离，同样立即封堵两个接口。

不要把“封堵软管”理解成只堵拿在手里的管子，留在车上的敞口也必须立即封堵。图中箭头只用于识别接口，不表示拔管方向或撬具插入位置。

三个液路接口分别配图，按各自位置逐项核对。

三、最后断开左前歧管软管端

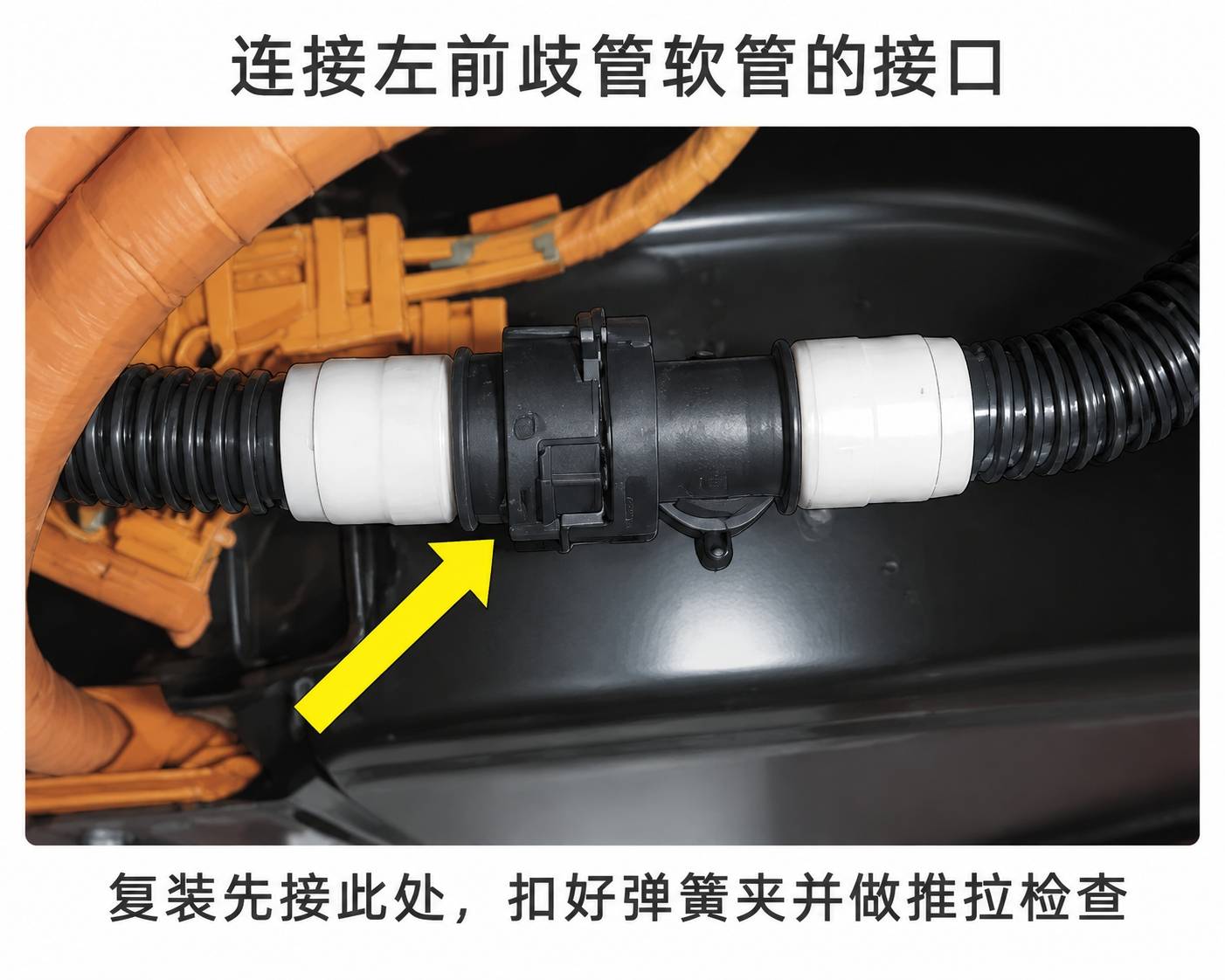

把收集容器放到电池歧管软管下方，释放弹簧夹，将右前歧管软管与左前歧管软管分离，立即封堵两个接口。至此三处液路连接才全部分开。检查新件与原软管的走向、接头和配置一致，不根据本页示意推断孔径或内部结构。

四、安装顺序与推拉确认

• 先取下堵头，接好右前歧管软管与左前歧管软管，扣好弹簧夹，进行推拉测试，确认软管完全就位。
• 在高压电池前部偏右中央下方放好收集容器，再取下相应堵头，接好电池前侧接口，装好弹簧夹，并单独进行推拉测试。
• 在高压电池右前方下部放好收集容器，再取下相应堵头，接好电池右前侧接口，装好弹簧夹，并单独进行推拉测试。
• 三处均确认后，移走车底冷却液收集容器。每个接口都要检查，不能靠目测一个卡夹来代表另外两个。

五、恢复车底部件并复电

装回高压电池前滑板，解除轮拱内衬弹力绳并复装 3 个推入式卡夹，再按原厂程序装回前底护板。把车辆完全降下后，按低压连接程序先接 First Responder Loop，再接低压电池连接器及其锁止件。前舱储物单元、进气槽和后裙板按主程序保留到补液排气完成后恢复。

关联滑板程序需要区分版本：滑板有 2 个卡夹和 4 个螺栓，黑色电泳涂层滑板螺栓为 13 N·m，银色非电泳涂层滑板为 17 N·m；前部左右轮拱内衬与电池之间的螺栓为 5 N·m。这些是滑板关联紧固件要求，不是三个液路接口的扭矩。不能仅凭“Model 3”名称统一使用同一滑板扭矩。

前底护板关联程序的 7 个螺栓为 5 N·m（按步骤薄涂 Loctite 222），2 个螺母为 8 N·m。该页对螺母的重复使用表述存在“表格可重复使用／拆卸步骤 Replace”差异，应按当前 VIN 对应要求核实更换件，不自行判定旧螺母可用。

六、补液与 Coolant Purge

• 在适当 PPE 和冷却系统安全条件下打开储液罐盖，使用规定冷却液补至 MAX，按原厂要求解锁车辆网关。
• 触摸屏进入 Service Mode → Thermal → Coolant System → Coolant Purge，启动例程并等待完成。车辆不得处于 Drive；换入 Drive 会中止排气。
• 原厂说明运行约 10 分钟，泵速在 3500–6500 RPM 间变化，阀门在串联与并联间切换；约 1500 RPM 为说明中的怠速参考。
• 若转速停留在约 7000 RPM，原厂将其作为泵气锁指征，要求重新执行真空充注，不是继续空转等待；真空充注必须使用完整对应程序。
• 持续补液和排气，直至液位位于 NOM 与 MAX 之间。最后再检查液位，按原厂要求补至 MAX 并装好储液罐盖。

七、前舱复装与最终验收

装回前备箱储物单元：按关联程序对齐 3 个定位销并安装 8 个卡夹，损坏或缺失卡夹要更换；储物单元螺栓标称 4 个、5 N·m，原厂注明数量可能随配置变化。接回检修面板插头，对齐 3 个导向片并扣好 3 个卡夹。随后复装进气槽的 3 个卡夹和前舱后裙板，恢复门窗等车辆原有状态，再按举升程序将车辆移出。

• 三处液路接口分别锁止、分别通过推拉确认，连接处无泄漏。
• 软管走向正确，无扭曲、夹压或异常受力，维修堵头和临时弹力绳全部移除。
• 滑板版本、紧固件规格、前护板及轮拱内衬全部复核；前舱各插头、卡夹和定位件无遗漏。
• 排气例程完整完成，未留下气锁或未处理异常，最终液位及储液罐盖符合原厂要求。

资料来源与配图说明

依据 Tesla 前歧管软管原厂英文程序和中文对应页，并核对上文关联低压、前滑板、前护板、储物单元、进气槽程序。页面日期 2026-08-09，本次主程序全文与全部5张原图复核日期 2026-09-12。

配图参考原厂三处接口实拍重绘，并非原厂原图。图片只用于识别位置，尺寸、内部构造、专用工具接触方向和施工安全条件以实车及最新版原厂完整资料为准。
