奔驰GLK X204高级培训：车载电气、4MATIC与Xentry诊断

一、这份资料是2008年GLK高级学员培训

原文件共212页，标题为《GLK级（车型204.9）高级学员》，包含课堂练习、系统原理和当时的Xentry操作说明。它比车型介绍手册更偏向系统关系和培训任务，但明确声明培训练习不能直接代替实际维修，车辆作业仍须使用最新WIS、诊断辅助和专用工具。

二、车载电气管理围绕供电能力和网络状态工作

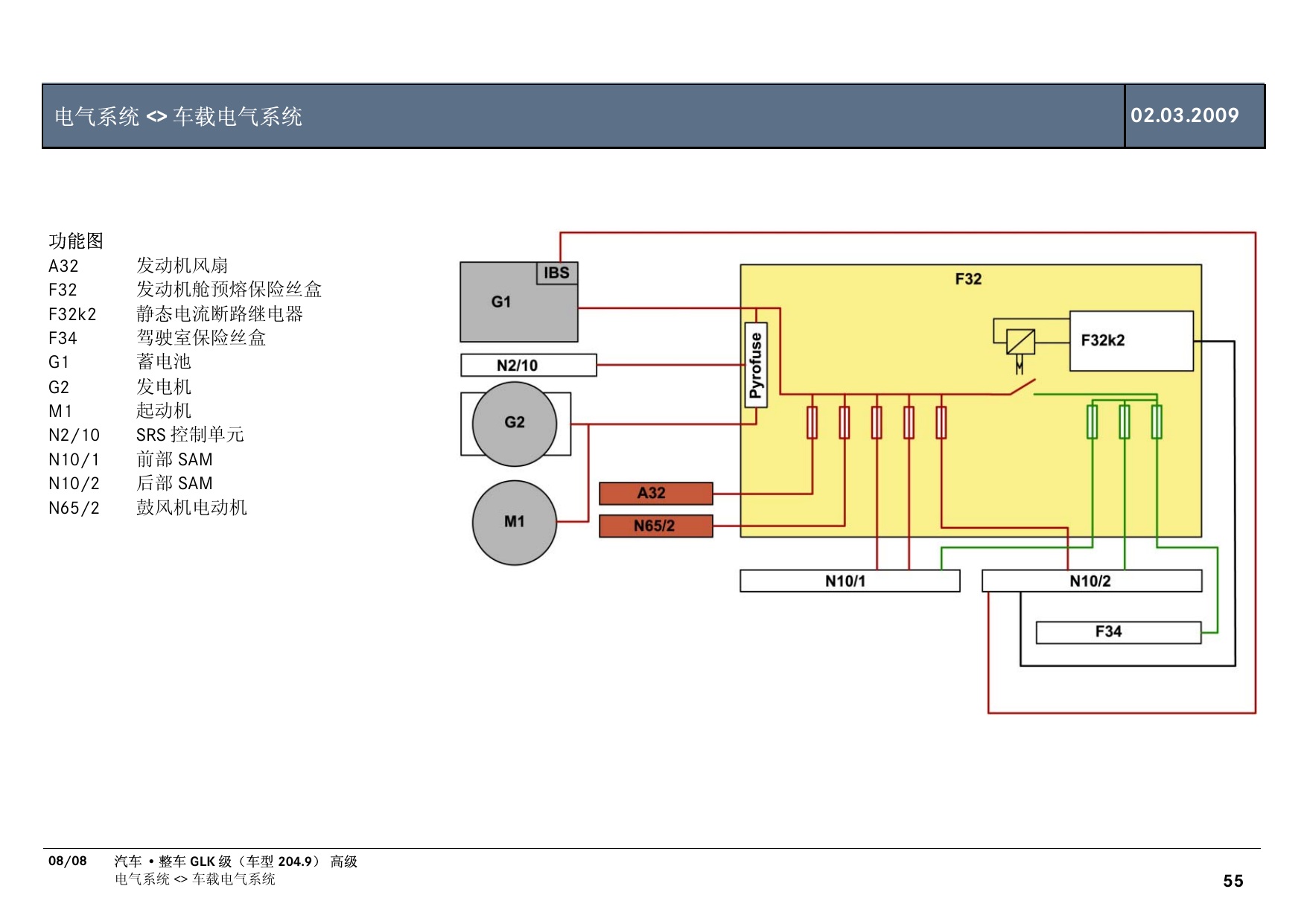

资料用功能图说明蓄电池、发电机、起动机、前后SAM、预熔保险丝盒、静态电流断路继电器和用电设备之间的关系。诊断低电压、静态电流或启动能力问题时，应同时观察供电路径、总线休眠、负载切断和控制单元唤醒，不能只测蓄电池静态电压。

三、蓄电池传感器测量电压、电流和温度

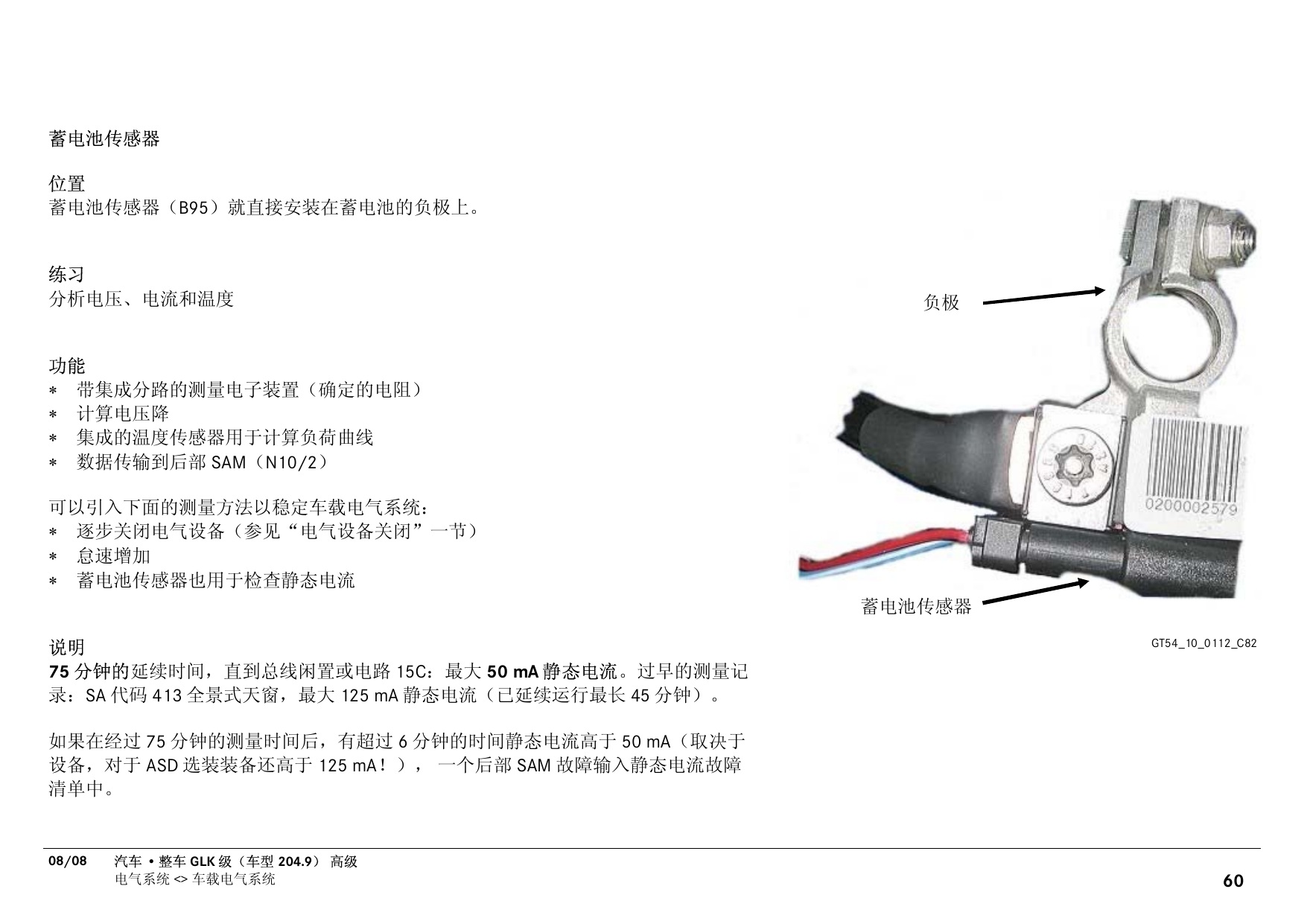

蓄电池传感器直接安装在蓄电池负极，利用集成测量电子装置和分流电阻计算电压降，并结合温度信息评估蓄电池状态，再把数据传给后部SAM。静态电流检查必须考虑总线进入休眠所需时间，不能在控制单元仍被唤醒时下结论。

四、722.9与集成式分动机构构成4MATIC传动主线

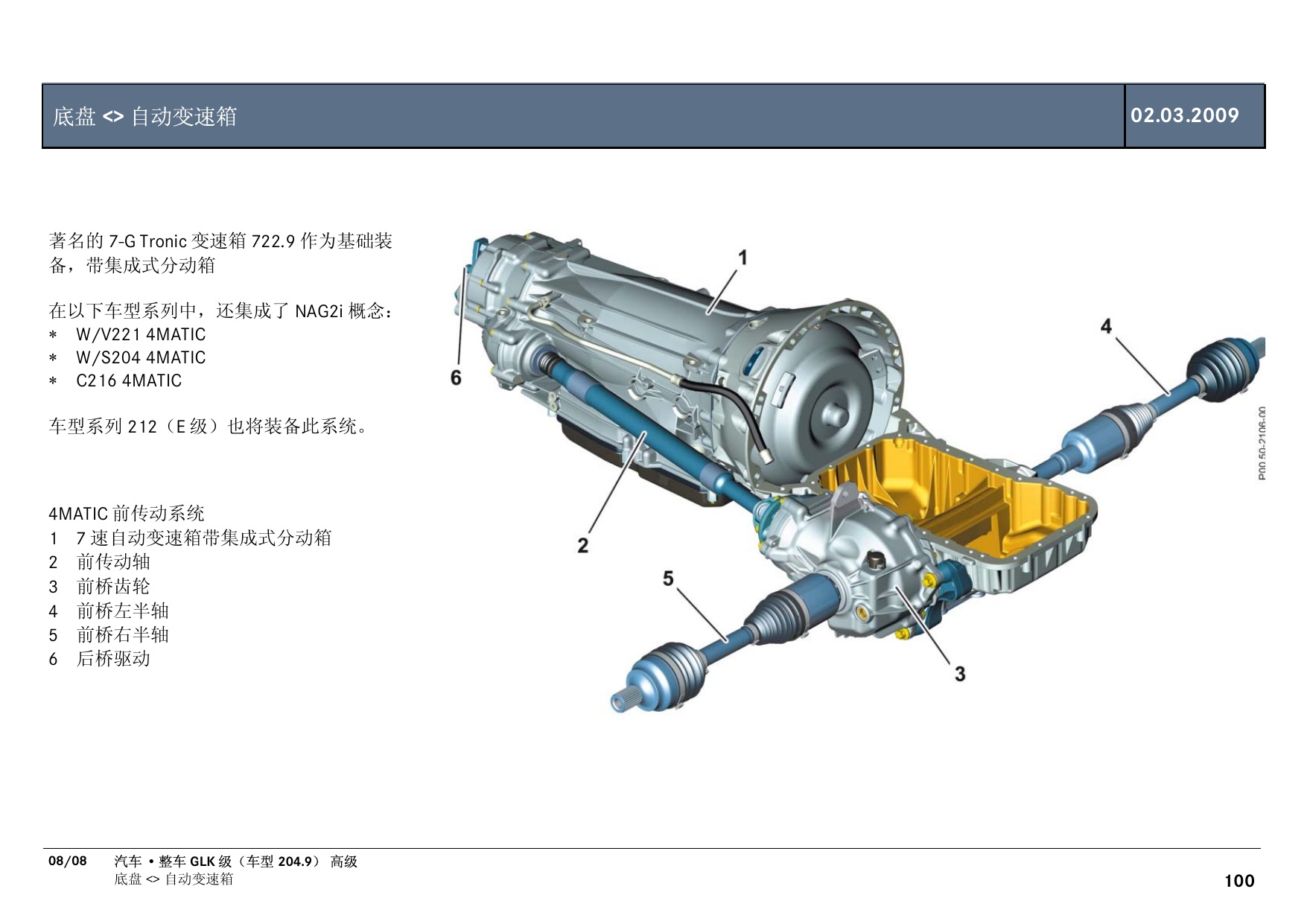

培训资料把7G-TRONIC 722.9与集成式分动箱列为基础结构，并标出前传动轴、前轴差速器、左右前半轴和后轴驱动。维修传动系统时要先区分变速箱本体、分动机构和前后轴传动路径，按总成代码确认油液和拆装要求。

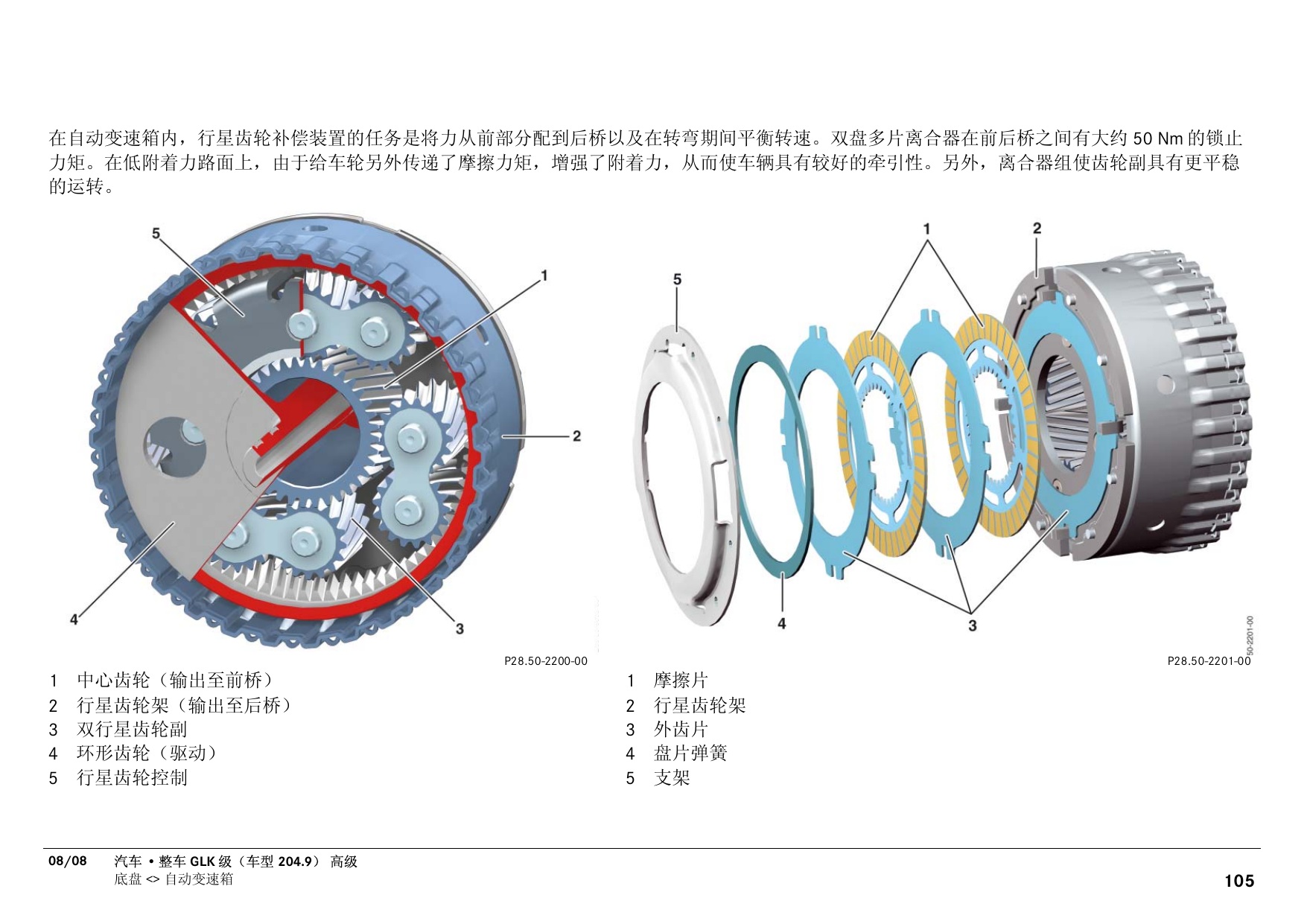

五、行星齿轮补偿与多片离合器共同分配驱动力

原资料说明分动机构中的行星齿轮补偿装置承担前后桥动力分配及转弯时的转速补偿，多片离合器提供一定锁止作用，用于在低附着路面改善牵引并抑制齿轮副运行不平稳。出现异响或牵引问题时，应结合前后桥、轮胎周长、油液及控制系统综合判断。

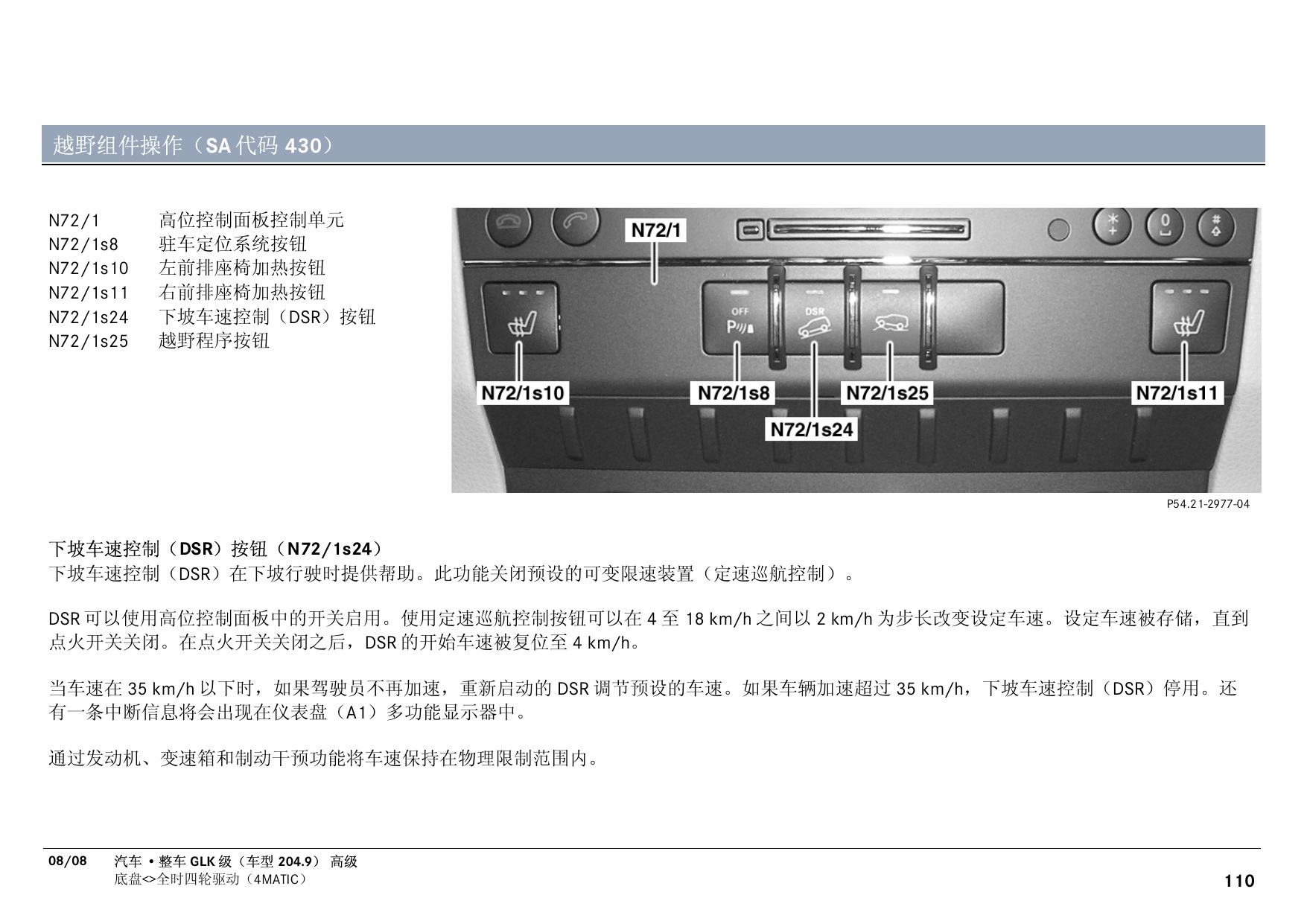

六、越野组件把DSR和越野程序纳入车辆控制

带相应装备代码的车辆可通过高位控制面板使用下坡车速控制和越野程序。DSR在下坡时辅助保持设定速度，实际功能边界受车速、挡位、制动和系统状态影响。维修后应按车辆装备检查按钮、仪表提示和相关控制单元状态。

七、底盘控制增加了针对SUV工况的逻辑

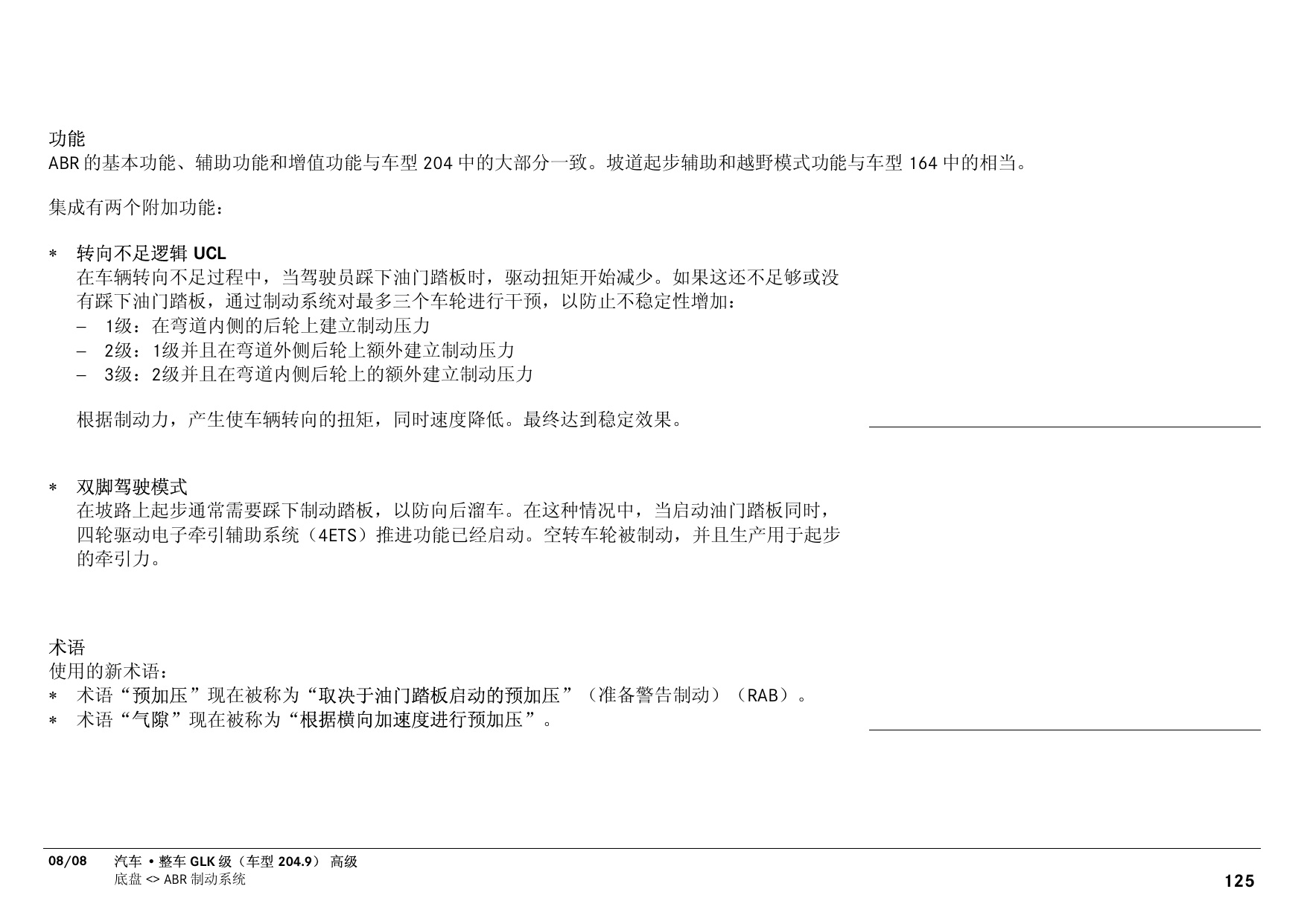

资料指出ABR基本功能与204平台大体一致，同时加入与车辆转向不足和越野工况相关的控制逻辑。控制系统可能通过降低驱动扭矩并对车轮实施分级制动来维持稳定。诊断时必须先确认轮胎、定位、转向角和传感器基础状态，再解释电子干预。

八、汽油和柴油燃油系统的供油路径不同

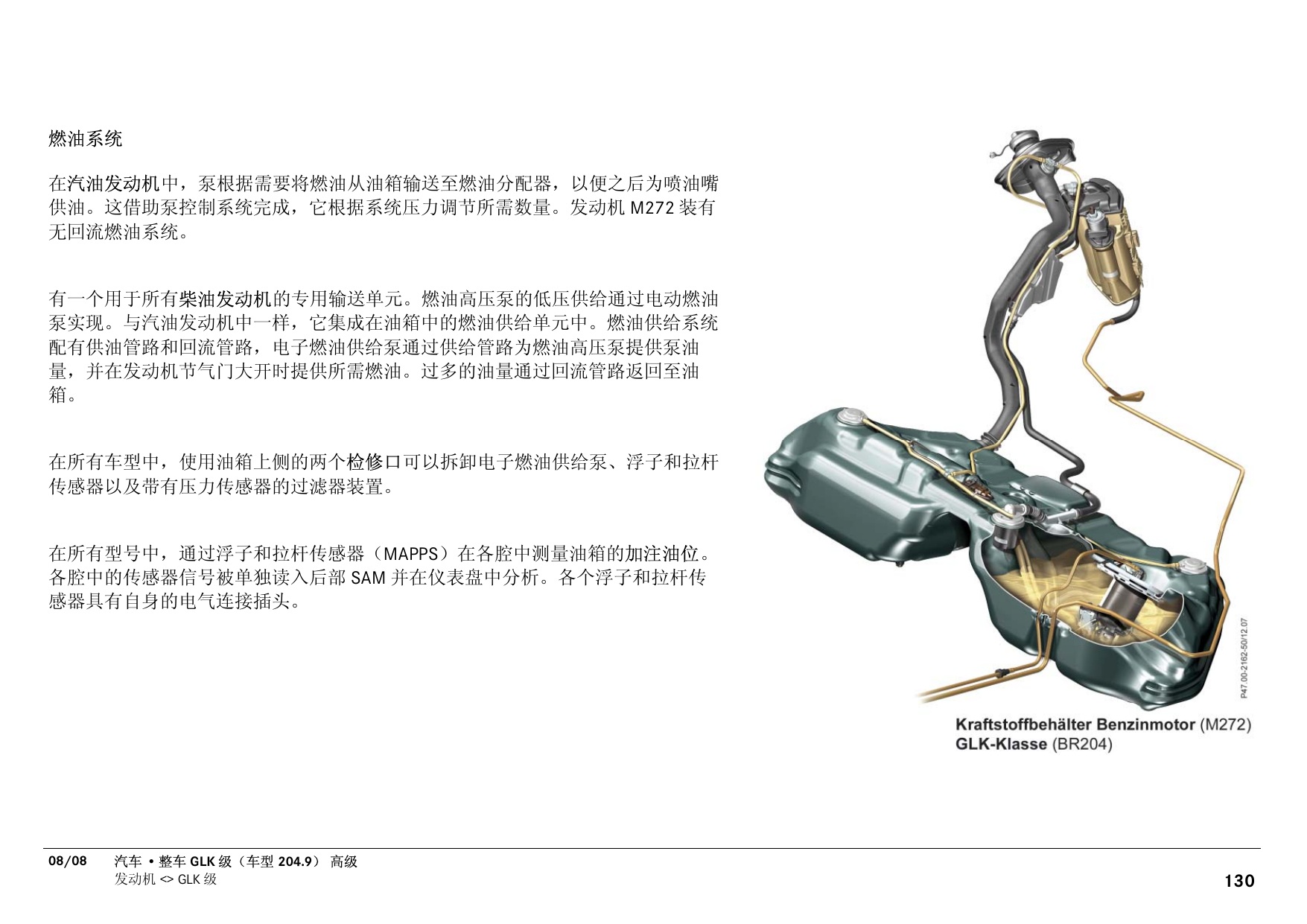

M272汽油发动机采用按需供油和无回流燃油系统；OM642柴油机的低压供给通过电动燃油泵送往高压泵，并设回流路径。燃油压力、供电和泄漏诊断必须对应发动机版本，不能混用汽油与柴油系统的测试条件。

九、早期Xentry把DAS、WIS、EPC和引导诊断整合

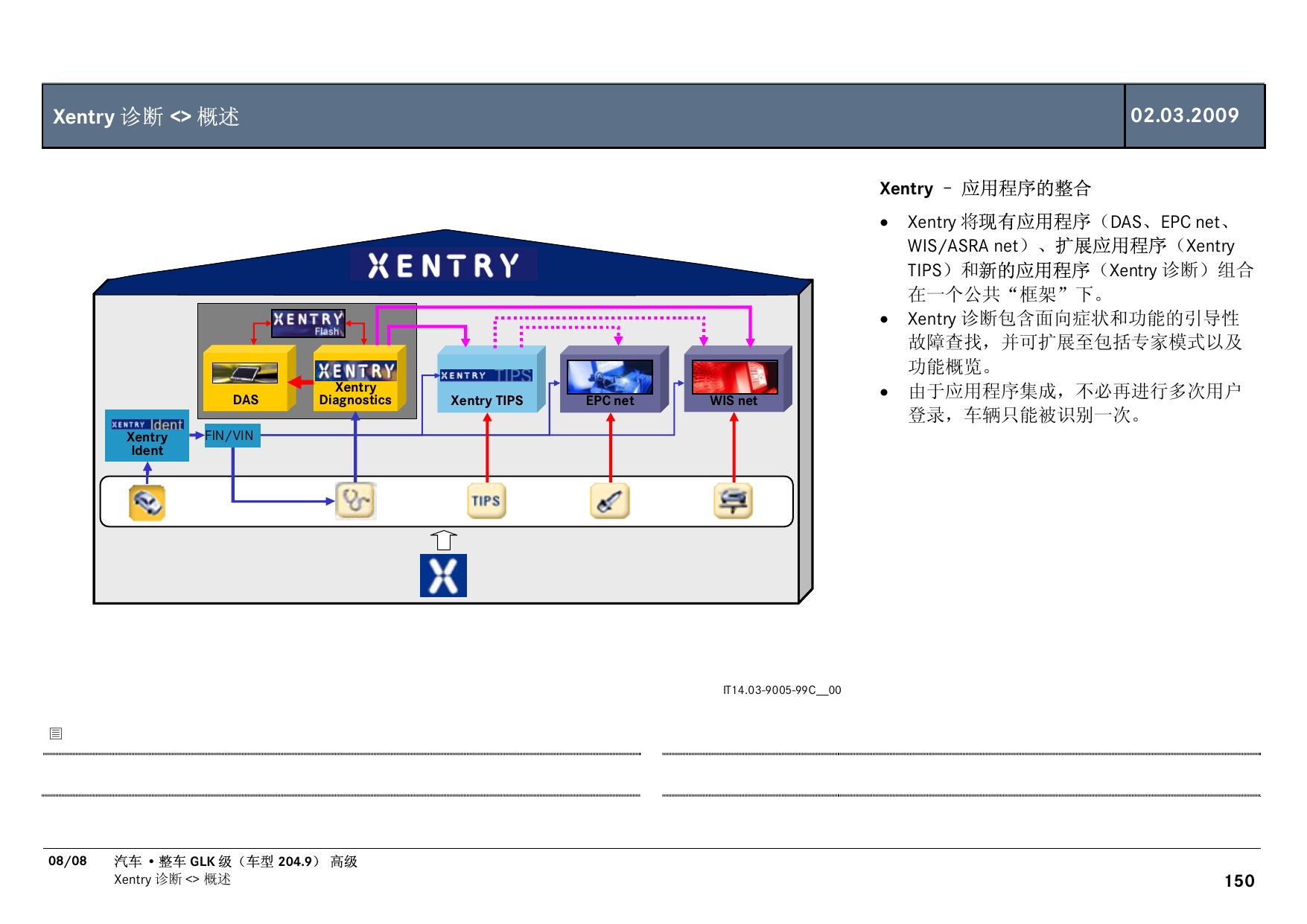

资料记录了早期Xentry框架将DAS、EPC、WIS/ASRA、TIPS和Xentry诊断整合到同一入口的思路。今天的软件界面已经变化，但“先识别车辆，再使用与VIN相符的维修和诊断信息”仍是核心原则。

十、功能视图、控制单元视图和快速测试各有用途

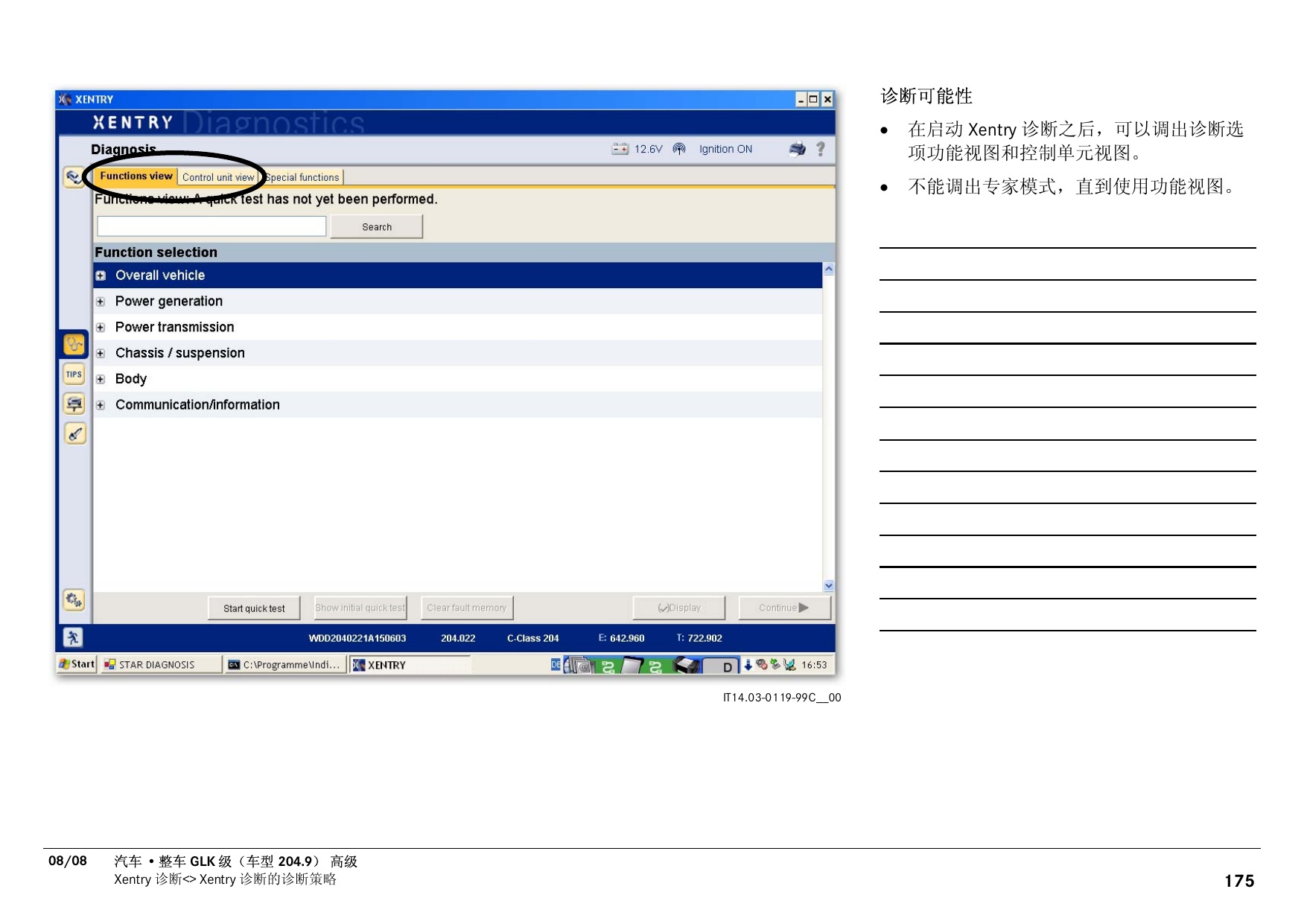

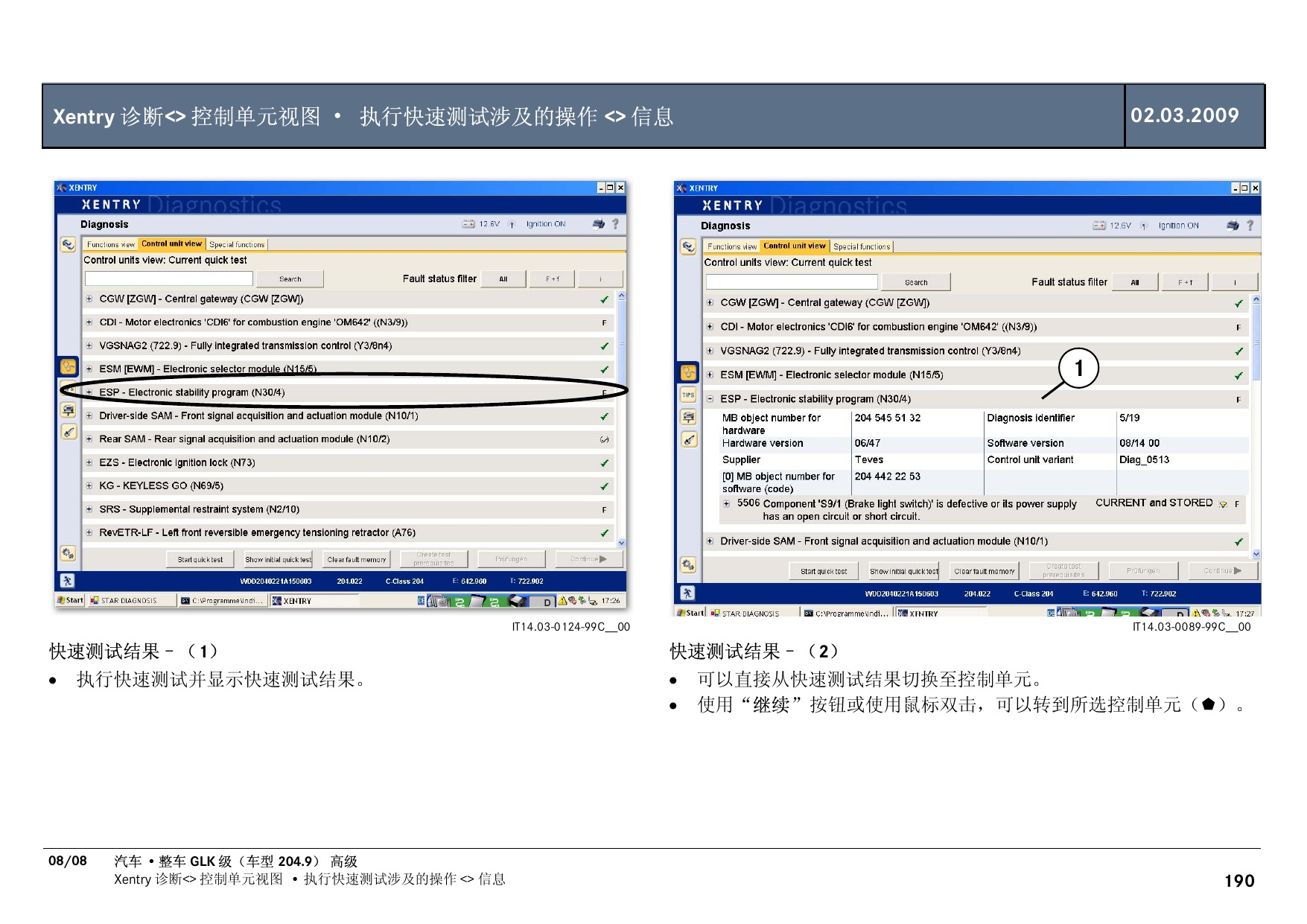

功能视图适合从症状或系统功能进入引导诊断，控制单元视图用于查看版本、故障、实际值、启动和匹配等项目，快速测试则提供整车控制单元状态概览。三者不能互相替代：应从客户抱怨出发，用快速测试建立范围，再进入相关功能或控制单元验证。
