奔驰平视显示系统 (HUD) 代码 463 – 显示屏中出现条纹，显示屏闪烁：LI54.30-P-069762

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

平视显示系统 (HUD) 中的图像闪烁和/或有条纹。请参见附录。

附件

文件 描述

HUD_Image_flickering_with_missing_lines_.pptx HUD_Image_flickering_with_missing_lines

二、原通告列出的可能原因

。

三、检查与补救步骤

更换平视显示系统。

四、控制单元与故障代码

障文本

A40/12 - 平视显示器 (HUD)

(HUD222) (C (205))

- -

A1 - 仪表盘 (KI) (IC213) (C

(205))

- -

五、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

54-6023 更换仪表 0.4Hrs 54201 **

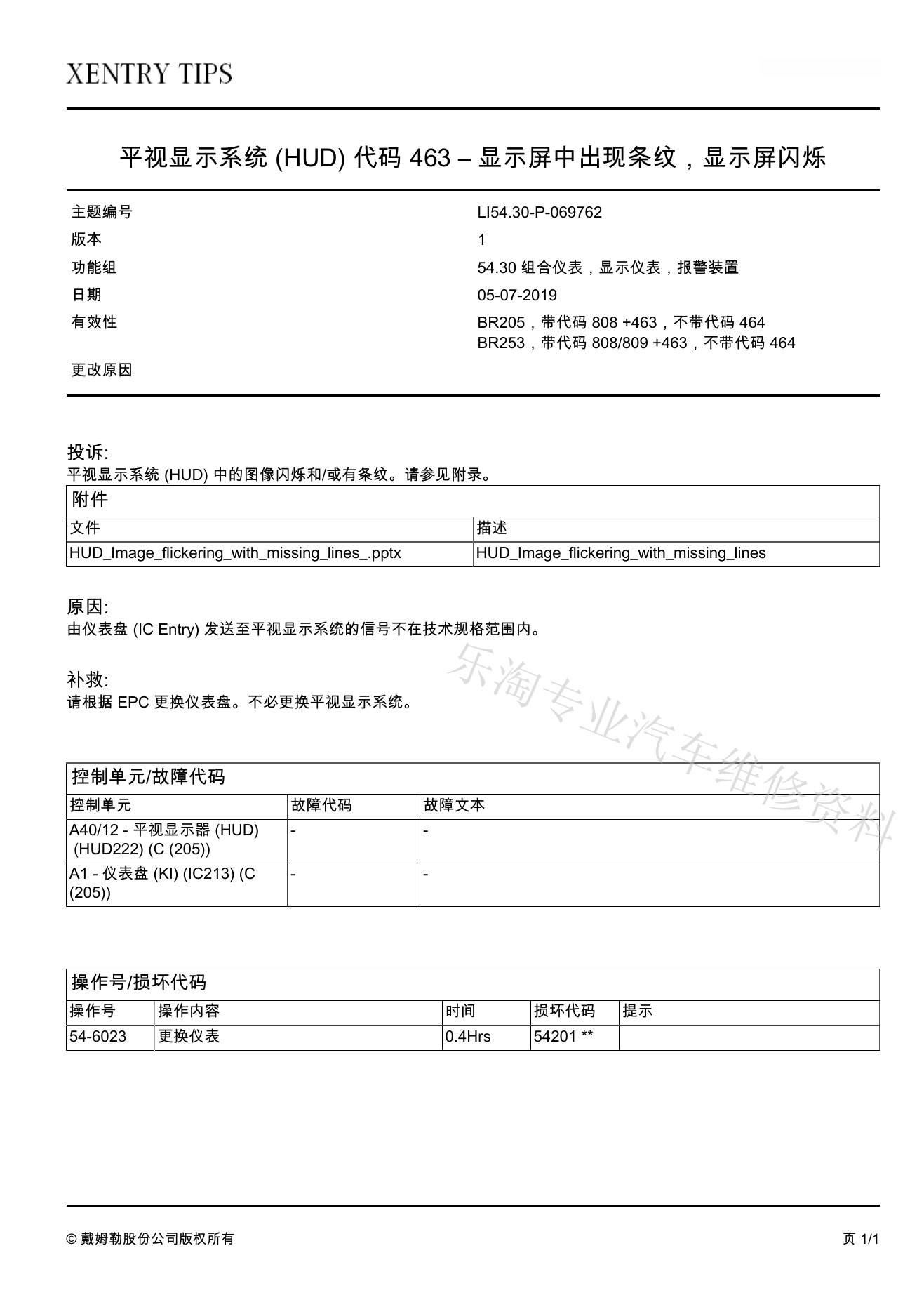

6、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
