奔驰齿轮齿条式转向机间隙检查：转向自由行程、台架固定与百分表测量

方向盘自由行程增大、路面冲击异响或转向响应迟缓时，需要区分转向柱、万向节、内外球头、车轮轴承和转向机内部间隙。不能只凭方向盘手感直接判定转向机损坏。

检查应先在整车状态下定位松旷来源；需要台架测量时，再按车型要求拆下转向机并使用合适夹具固定。

一、在整车状态确认松旷来源

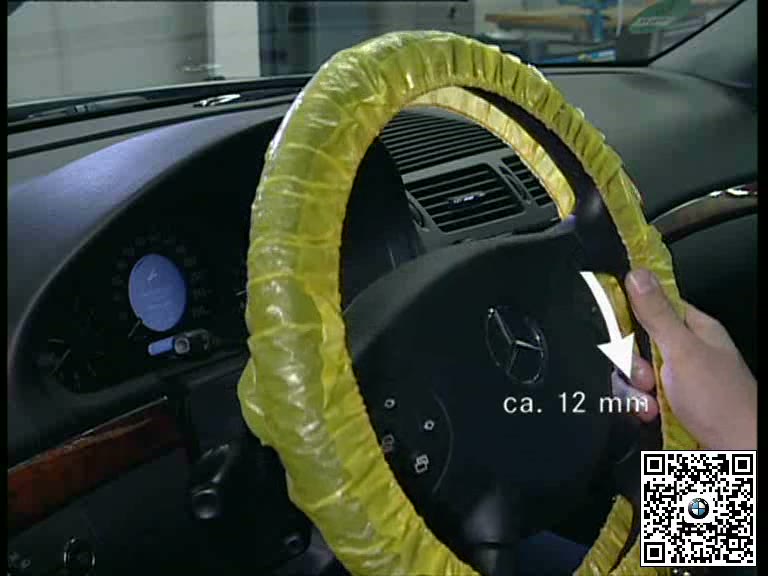

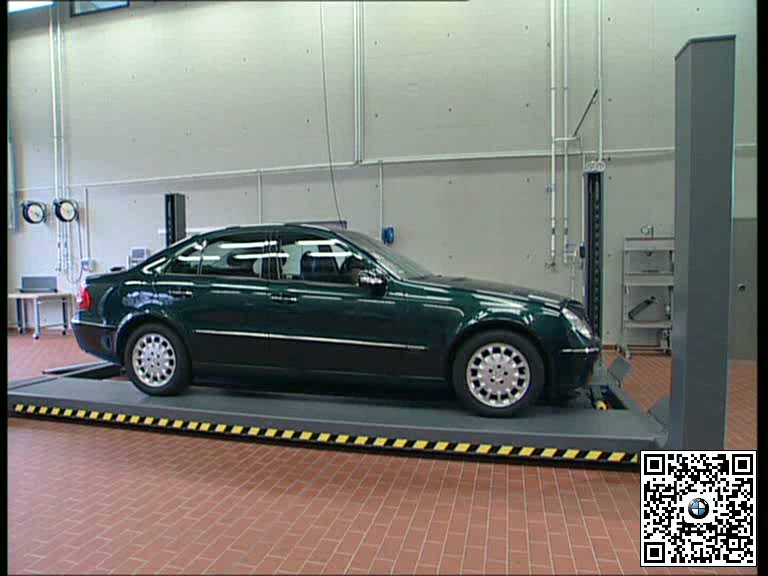

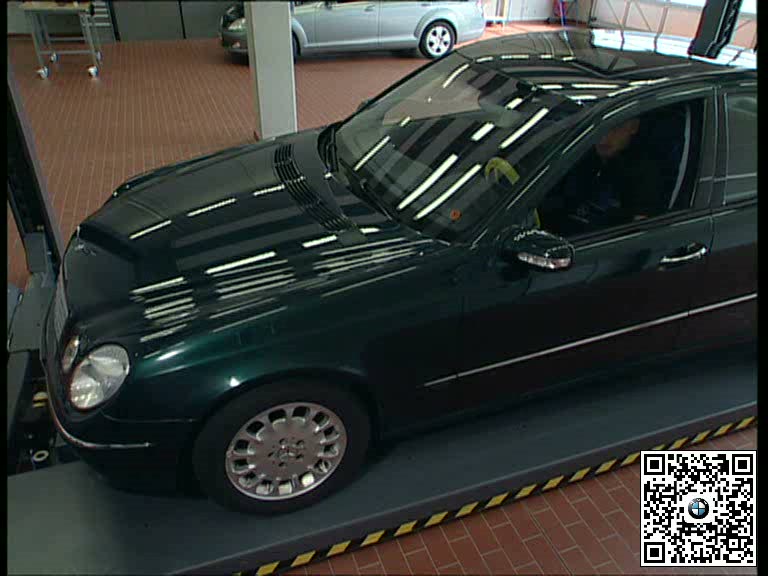

车辆处于规定检查状态，轻微往复转动方向盘，观察转向柱连接、转向机输入端、齿条和拉杆球头的响应。检查固定螺栓、护套和液压或电动助力系统。

二、拆下转向机并保护连接部位

固定方向盘并保持转向系统居中，按维修文件释放转向轴、拉杆及转向机固定。液压接口或电气插头断开后立即保护，避免污染和机械损伤。

三、在台架上测量内部间隙

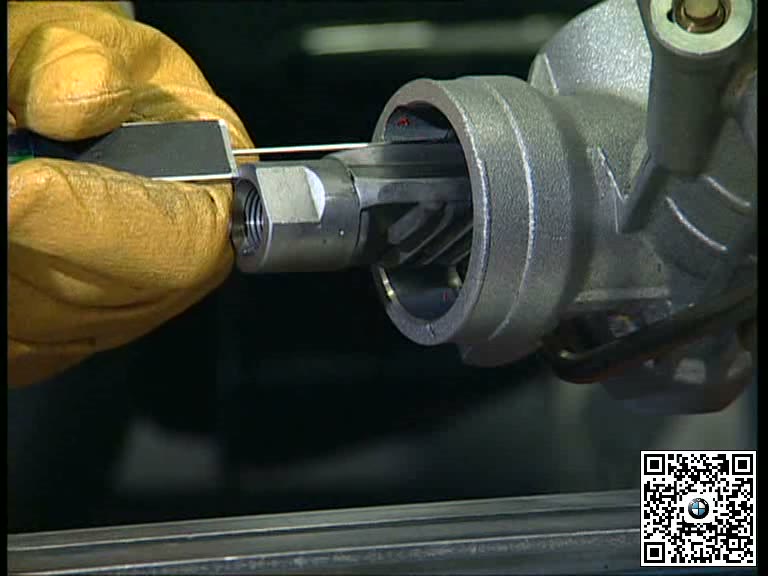

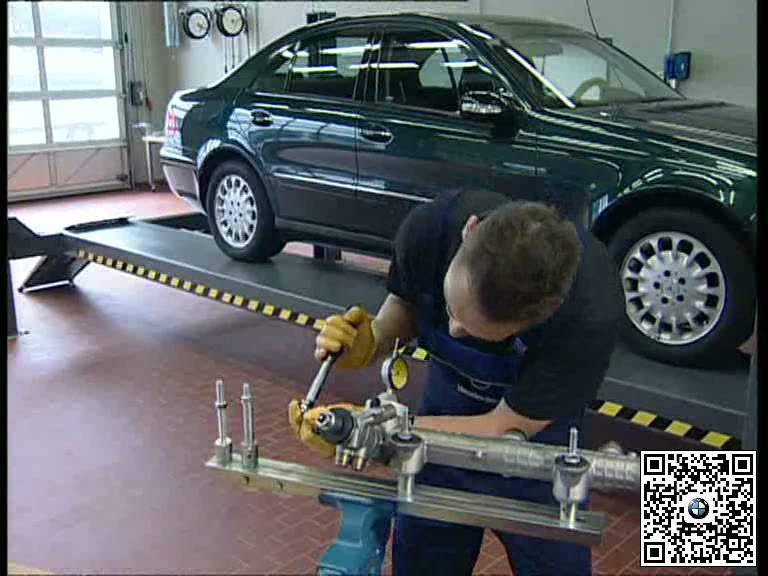

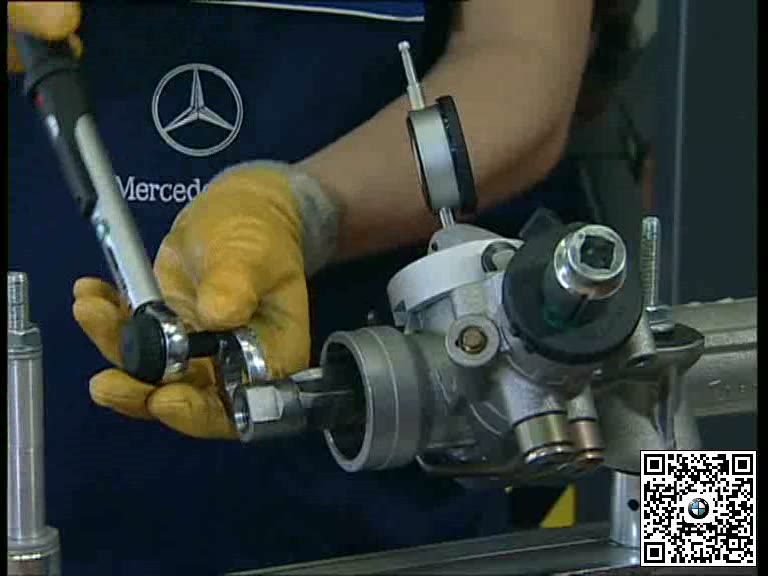

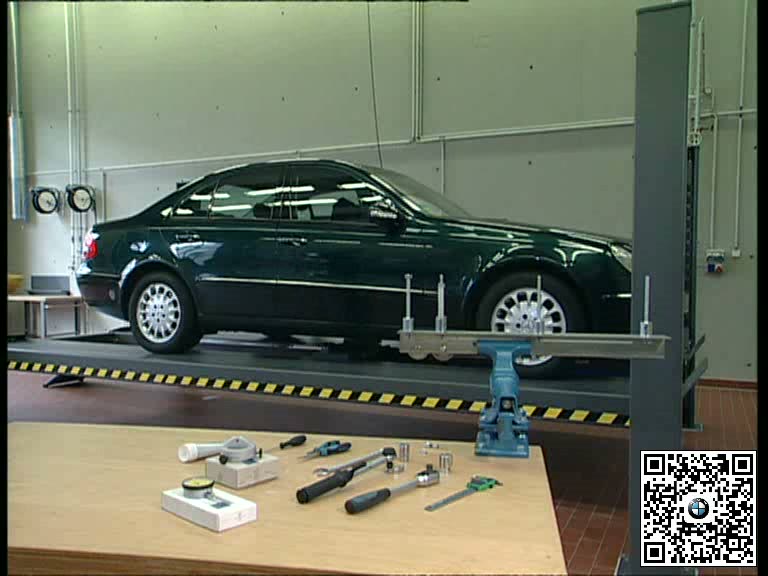

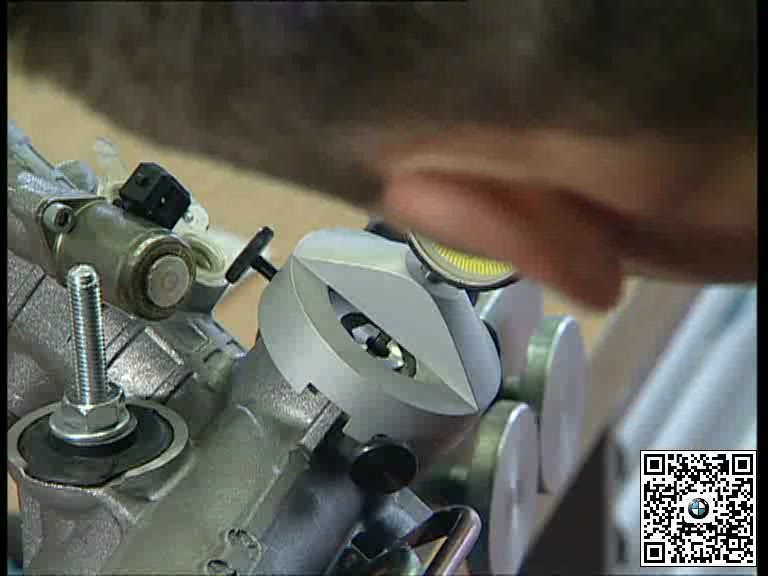

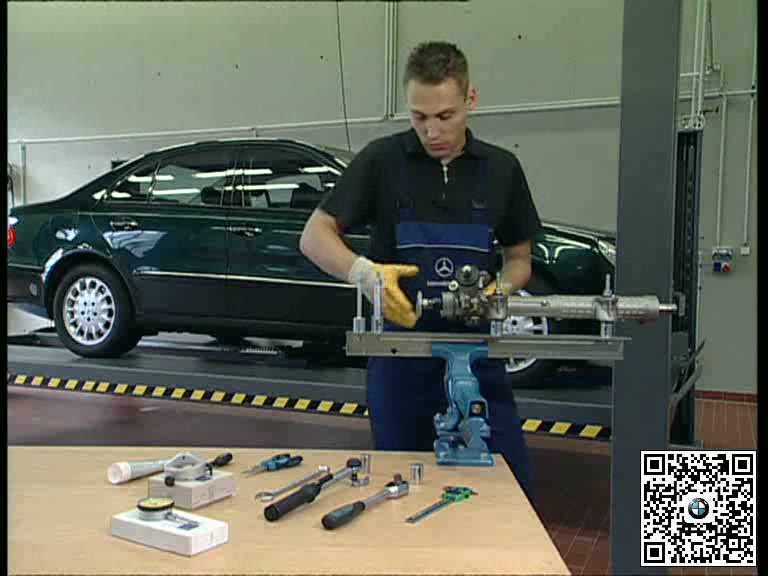

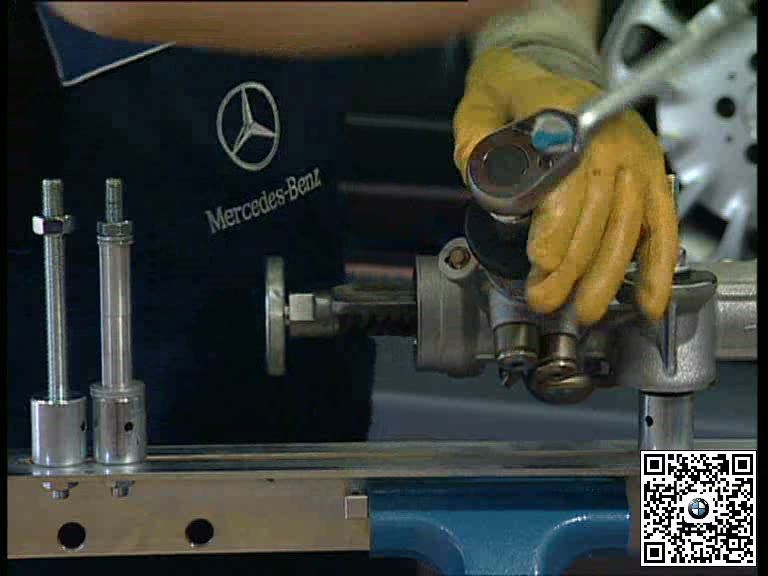

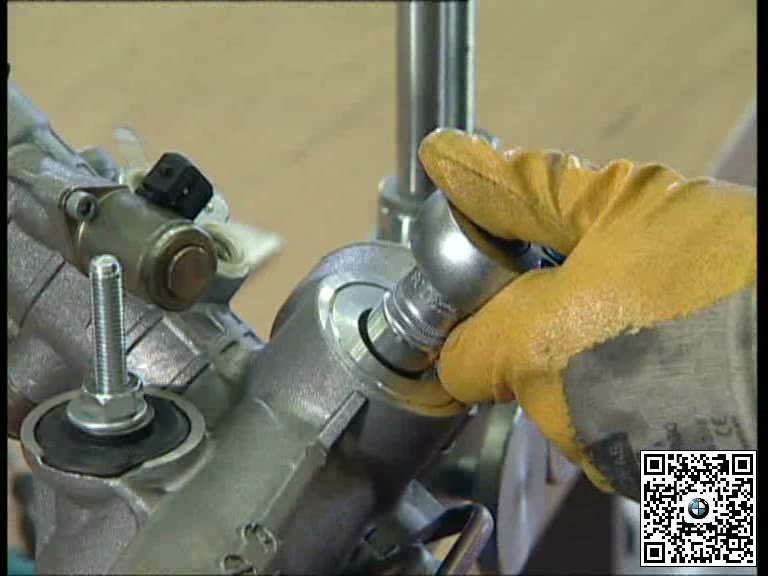

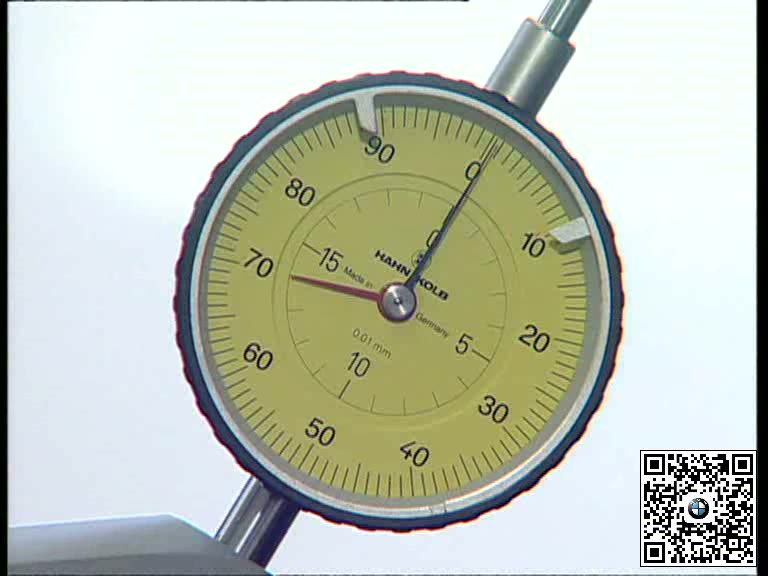

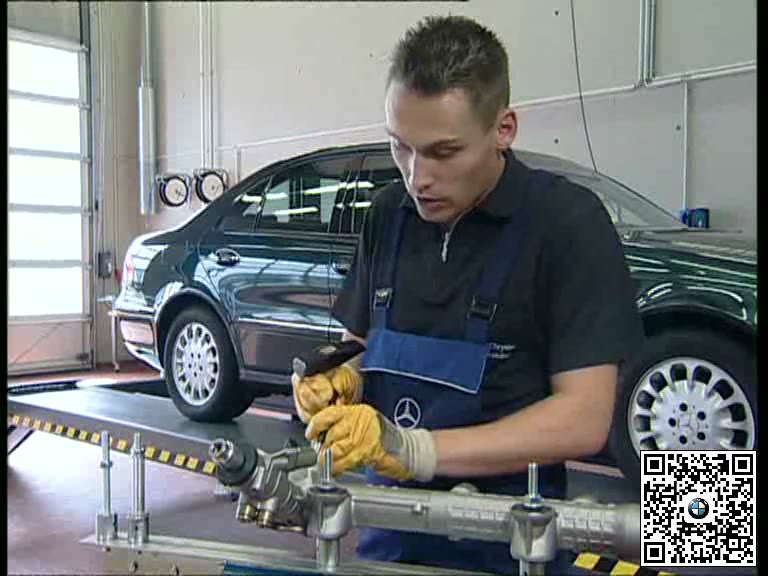

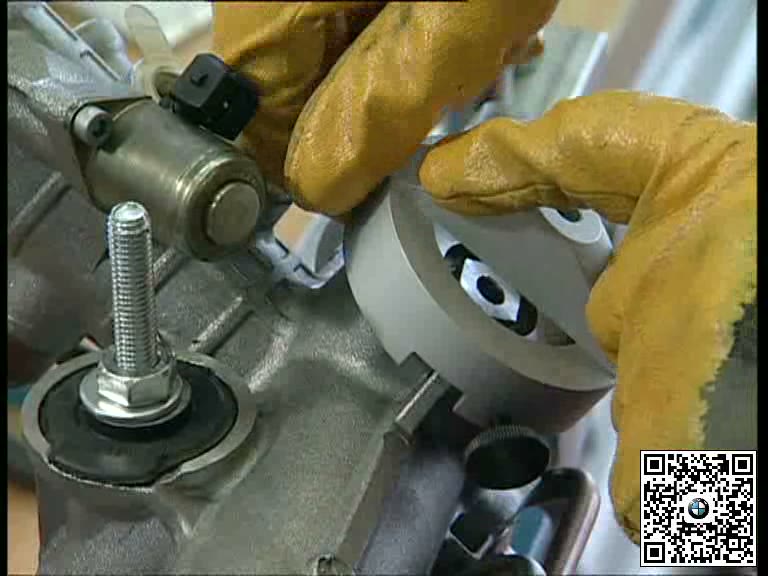

用规定夹具固定转向机，在测量位置安装百分表或对应量具。按要求对输入轴或齿条施加规定动作，读取空行程和位移变化，并在不同齿条位置复核。

四、依据测量结果确定维修方案

把测量值与对应转向机的维修数据比较，同时检查齿条运动是否均匀、有无卡滞和异常噪声。达到更换条件时应更换或按厂家允许的方法维修，装复后执行定位检查。

五、完工检查要点

• 转向柱、球头、轴承和固定点已先行排查。
• 方向盘和转向系统在拆装中保持正确位置。
• 台架夹持和量具安装符合测量要求。
• 装复后转向居中、无干涉，并完成四轮定位复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
