奔驰X204 GLK仪表台总成拆装：中控部件、转向柱、线束与安全气囊

X204仪表台总成拆装涉及仪表、中控显示与音响、手套箱、驾驶员下部饰件、转向柱区域、风道、线束和安全气囊相关连接。遗漏固定点或插头会造成仪表台、线束或内饰损伤。

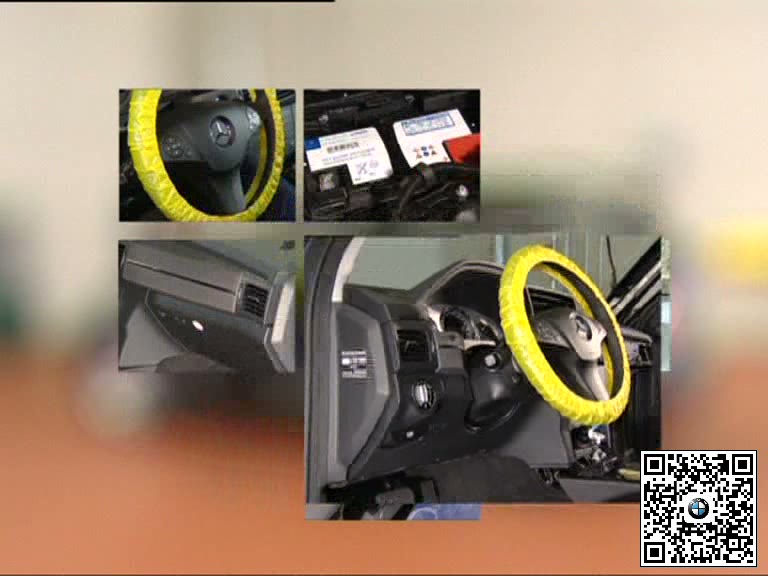

作业前必须按安全气囊规定处理车辆电源并等待规定时间，同时对方向盘、座椅、门槛和中控饰面做好保护。总成移出需要人员配合。

一、断电并拆除外围内饰组件

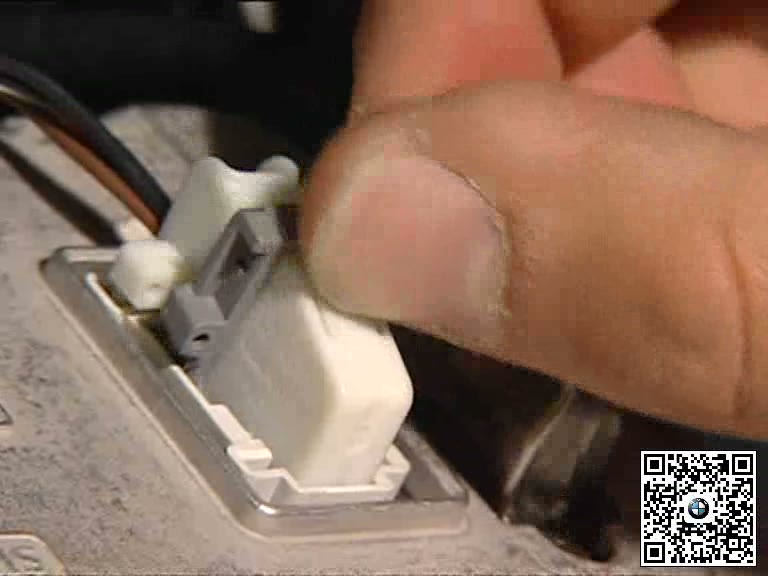

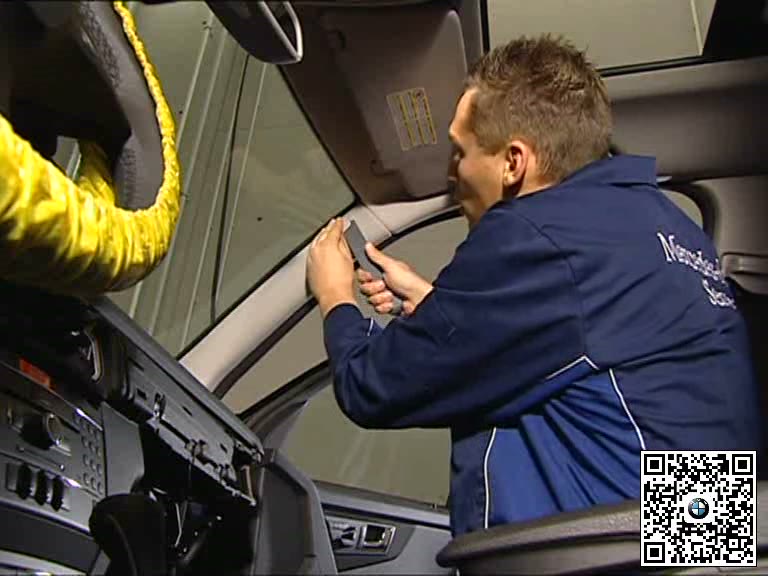

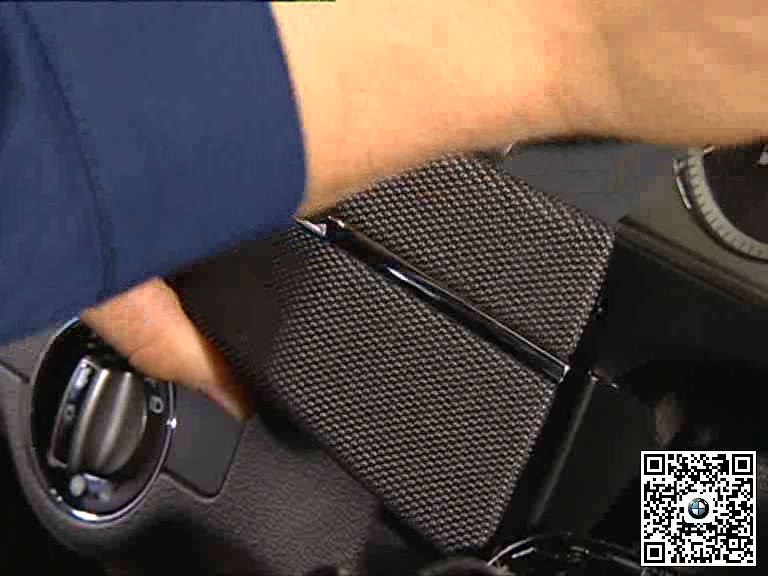

按安全规定断开电源，拆下仪表台侧盖、脚部空间饰件、手套箱和中控外围部件。每个插头解除锁止后分类标记，不得拉扯线束。

二、释放仪表、中控和转向柱区域

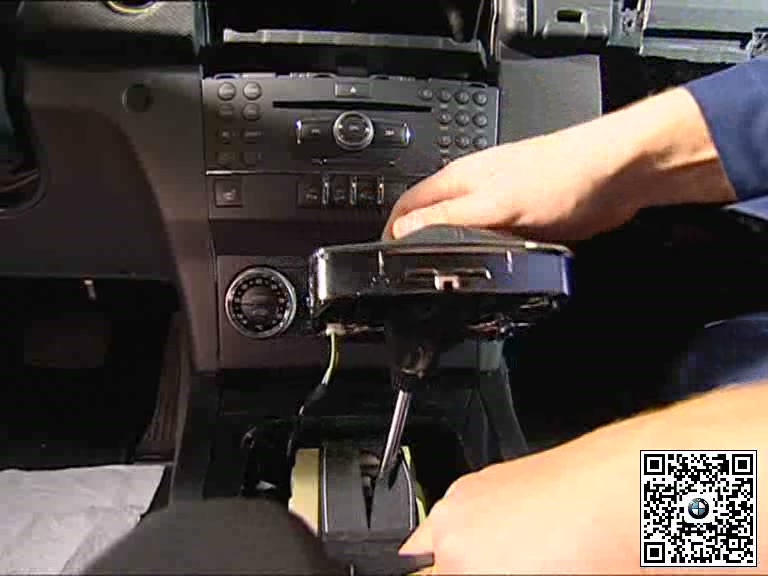

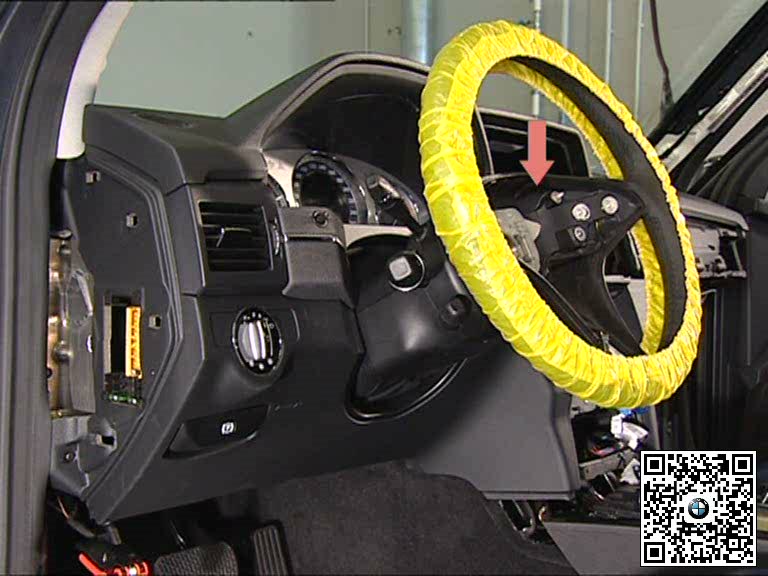

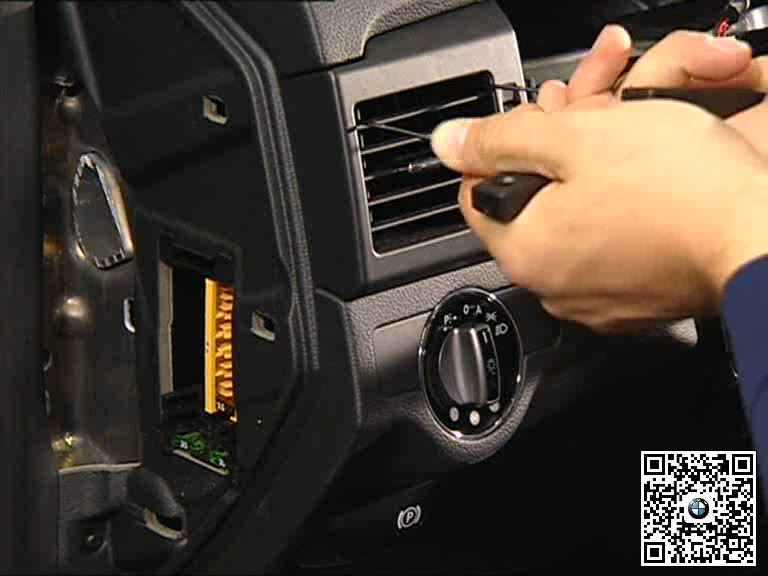

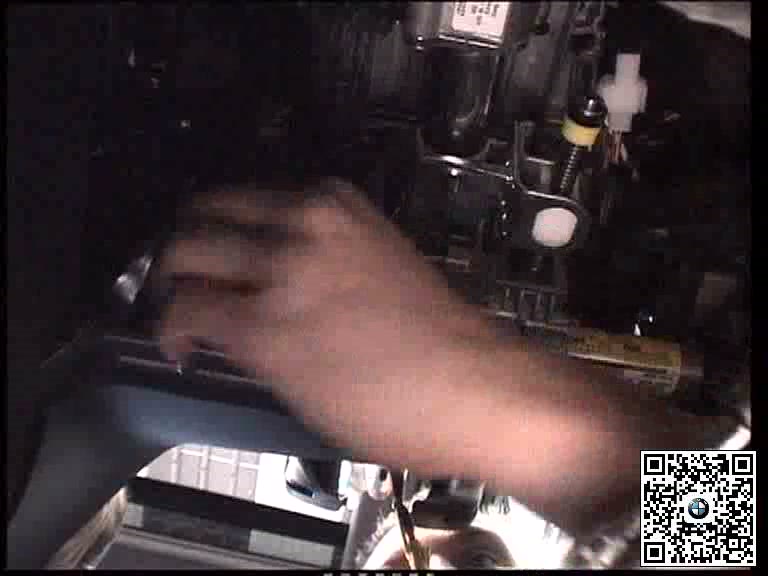

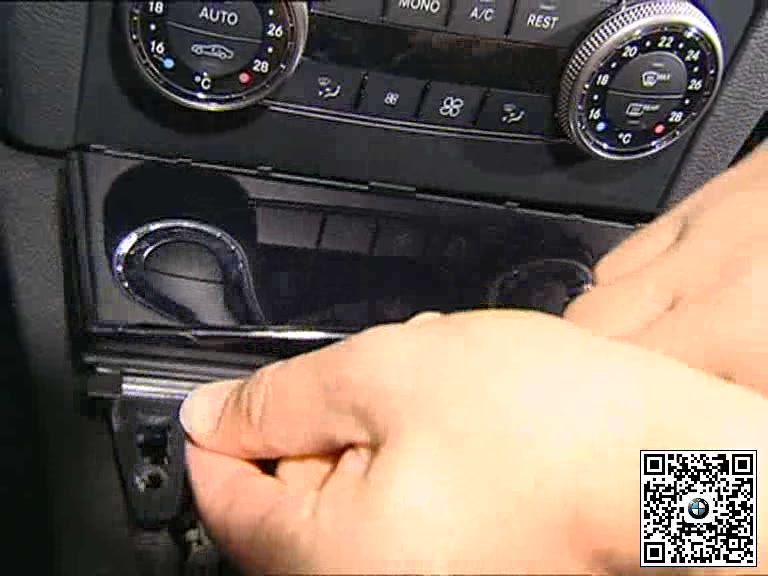

依次拆除仪表、显示屏、音响与空调相关组件，并按维修要求处理方向盘或转向柱周围部件。保护安全气囊连接和转向系统部件。

三、断开固定点、风道与线束

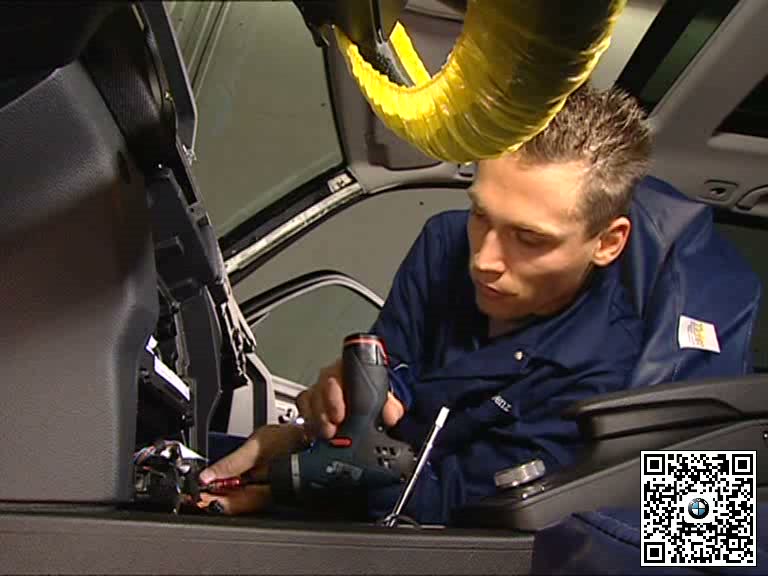

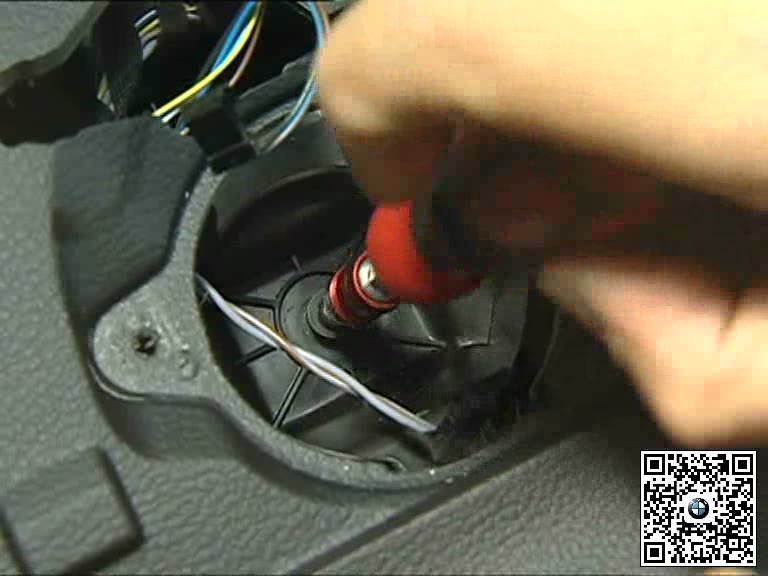

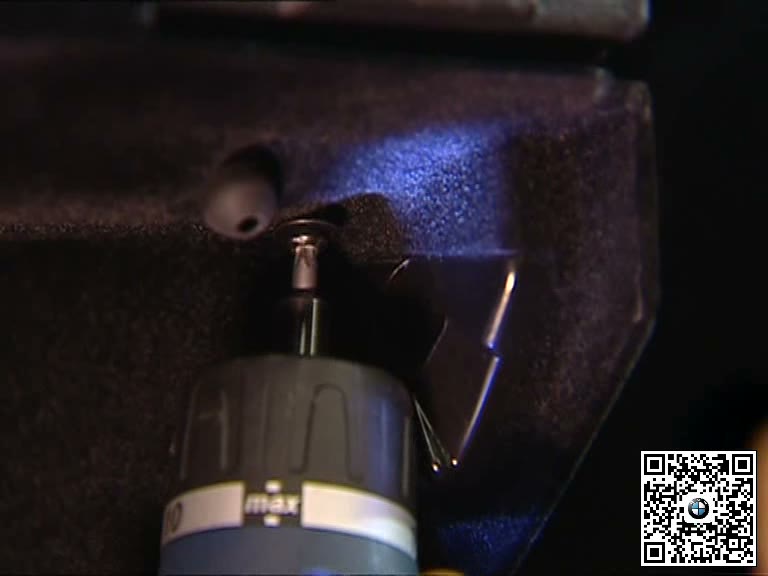

检查仪表台上部、侧部、中央支架和下部固定点，释放接地线、主线束卡扣、风道及剩余连接。移出前沿总成周边再次确认没有遗漏。

四、移出仪表台并完成装复检查

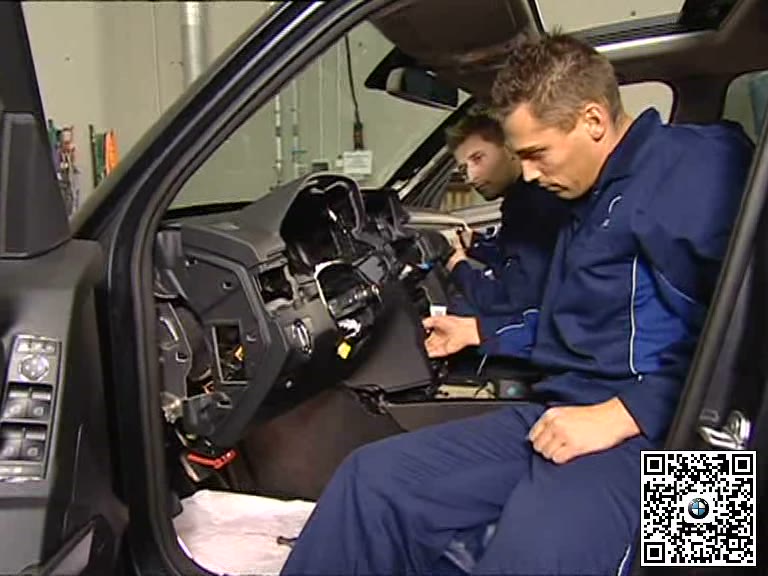

由多人平稳抬出仪表台，避免端部刮碰车门和立柱。装复时先定位总成，再恢复风道、线束和各模块，最后检查间隙、功能与故障码。

五、完工检查要点

• 已按安全气囊维修规定断电并保护内饰。
• 所有插头、线束卡扣和固定件均有位置记录。
• 风道、接地线和仪表台固定点完整恢复。
• 仪表、空调、音响、转向及安全气囊系统检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
