奔驰空调启动和停用时的制冷压缩机/皮带驱动系统噪音投诉 (Refer to GI83.55-P-045067, V4)：LI83.55-P-056334

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

空调启动和停用时的制冷压缩机/皮带驱动系统噪音投诉。

附件

文件 描述

Gerauschaufnahme Riemenscheibe.mp3 皮带轮轴承损坏时的录音（噪音是在试验台上录制的，因

此是不带发动机噪音的纯轴承噪音）

二、原通告列出的可能原因

制冷压缩机的噪音可能是由某个损坏的皮带轮轴承引起的。

三、检查与补救步骤

1. 噪音诊断

助系

1.1. 通过重建出现投诉时的环境条件定位噪音。

1.2. 根据经验，以下部件可能在皮带驱动系统中引起噪音（通过试听检测）：

• 发电机

• 动力转向泵

• 导向轮/张紧轮

• 水泵

2. 更换制冷压缩机上的皮带轮，见维修间资料系统 (WIS) 文件 AR83.55-P-7685B。

须将车辆升起，维修工作在所有

须处于冷态。不要沿轴向按压/拉拔制冷压缩机轴。

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 000 234 13 12 直径 100 mm 的皮带轮 1 同时订购新皮带 X

A 000 234 14 12 直径 110 mm 的皮带轮 1 同时订购新皮带 X

A 000 234 16 12 直径 120 mm 的皮带轮 1 同时订购新皮带 X

W11258907400 0 传动盘反向固定器 1

W11258902090 0 套筒扳手 1 制冷压缩机轴反向固定器

A 000 234 26 12 直径 100 mm 的 7 槽皮带轮 1 同时订购新皮带 X

A 000 234 22 12 直径 100 mm 的 8 槽皮带轮 1 同时订购新皮带 X

A 000 234 25 12 直径 110 mm 的 6 槽皮带轮 1 同时订购新皮带 X

操作号与损坏代码

容 时间 损坏代码 提示

83525 36 制冷压缩机皮带轮

WIS参考

制冷压缩机皮带轮 补救

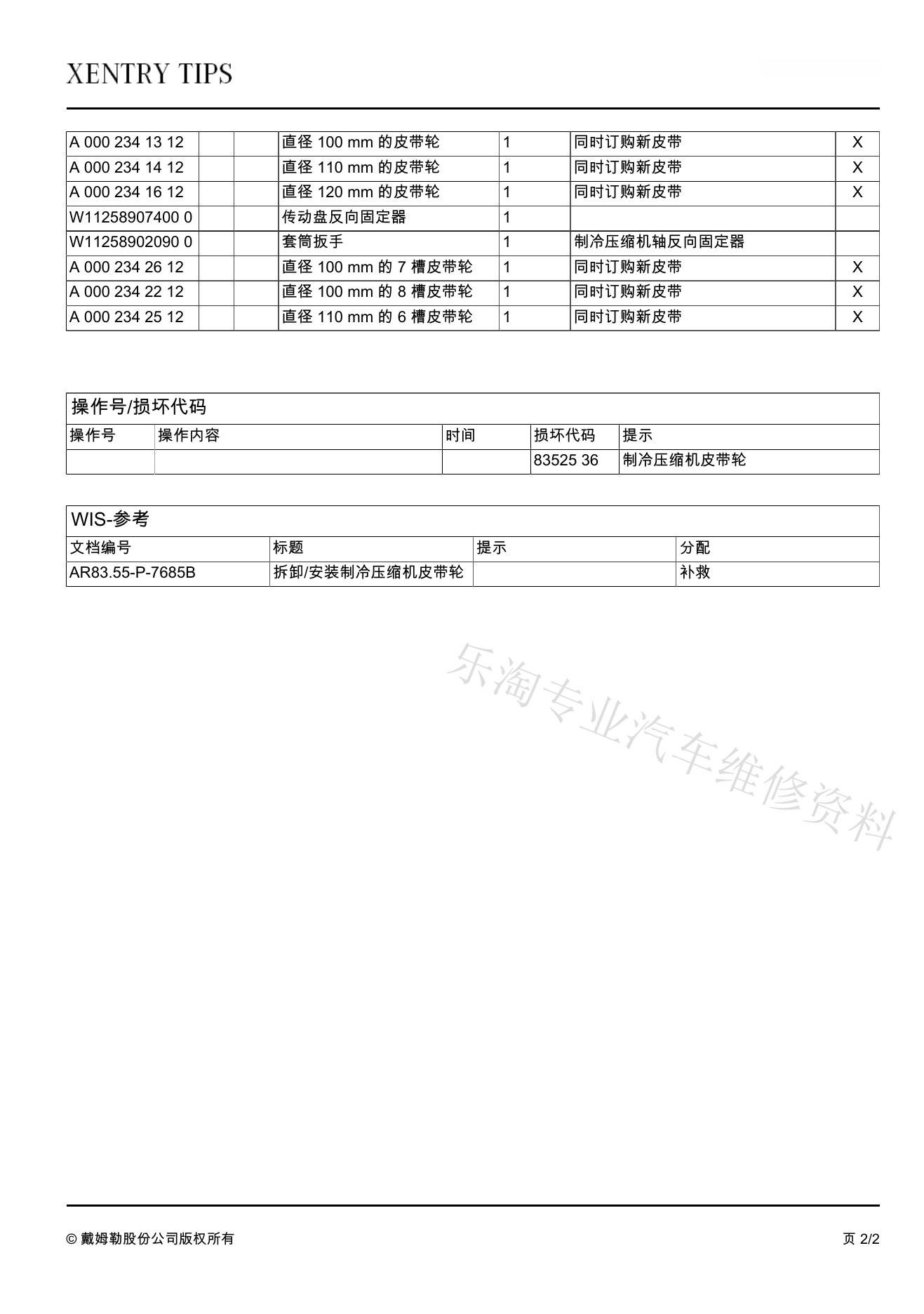

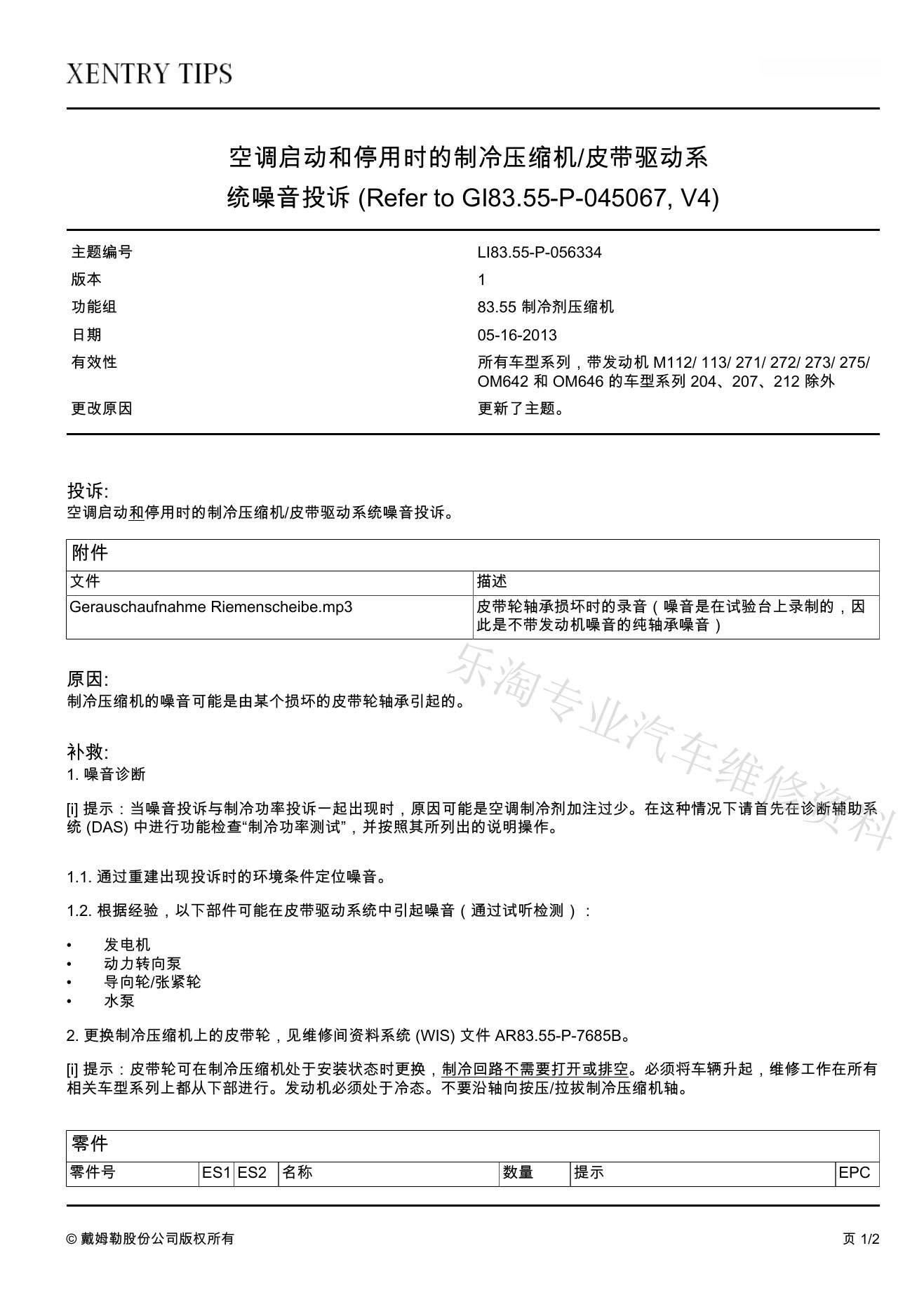

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
