奔驰W222能源管理系统：12V、48V、ECO启停与静态电流控制

W222的能源管理不能只理解为“发电机给蓄电池充电”。整个控制过程包括电源状态采集、能量需求计算、发电或能量转换、用电设备降载、静态电流切断以及恢复控制。车辆是否采用48V技术代码B01、是否为混合动力、发动机型号和生产日期，都会改变控制单元、继电器与诊断路径。

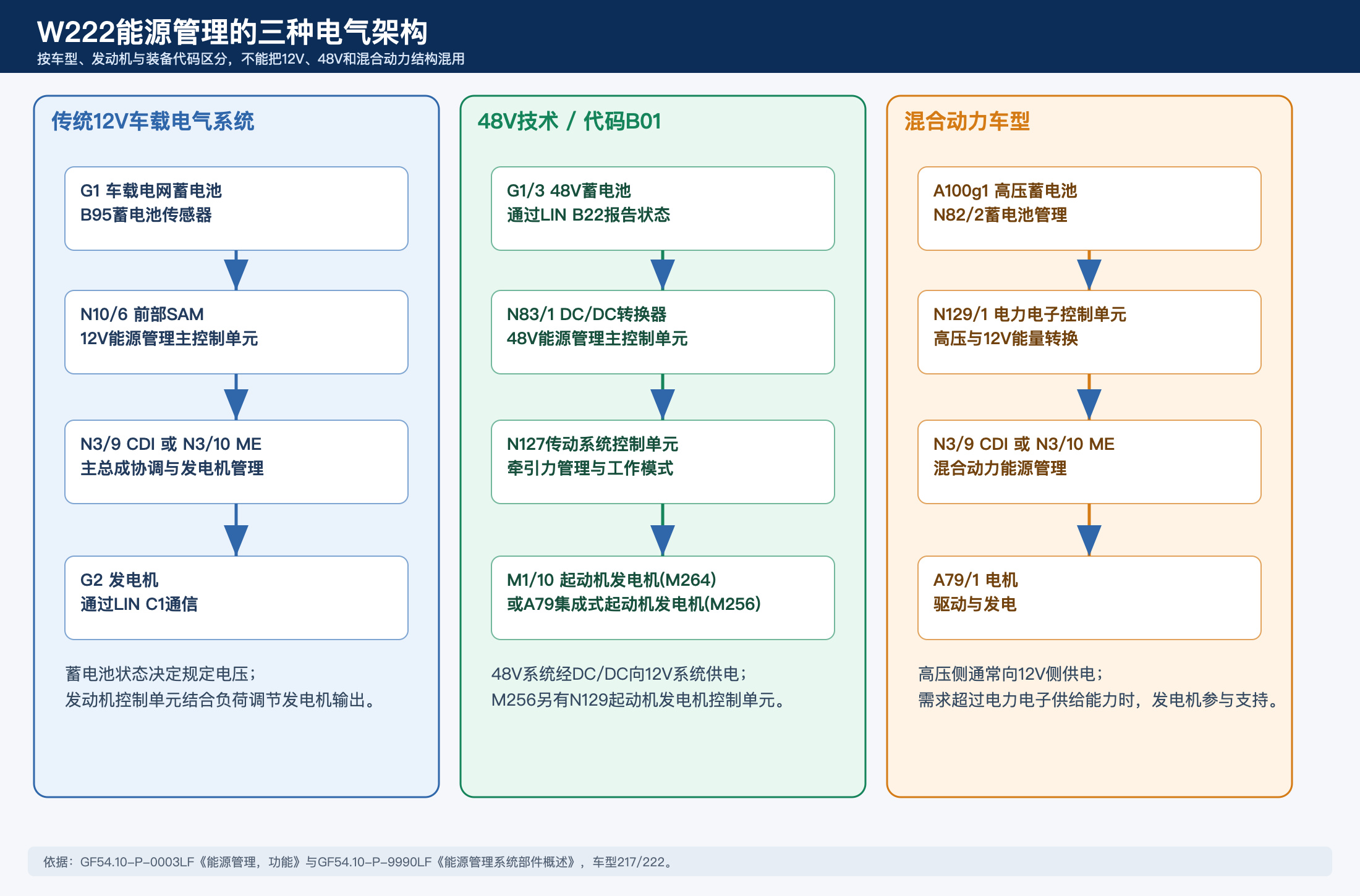

一、先识别车辆采用哪一种供电架构

从适用范围看，W217和W222需明确区分传统12V车载电气系统、采用48V技术代码B01的车辆和混合动力车辆。维修前应先用车辆数据卡、控制单元实际值和电路图确认架构，不能把三种系统中的部件名称和控制逻辑相互套用。

二、传统12V系统的控制链

传统系统中，G1车载电网蓄电池的电压、电流、温度和充电水平由B95蓄电池传感器监测；部分发动机配置把蓄电池控制电子装置集成在蓄电池侧。N10/6前部SAM承担12V能源管理主控制功能，N3/9 CDI或N3/10 ME负责主总成协调和发电机管理，G2发电机通过LIN C1参与控制。

这里的关键不是单看某一时刻的蓄电池电压，而是观察规定电压、发电机负荷、蓄电池电流和充电水平是否相互吻合。若只换蓄电池或发电机，而不检查传感器、LIN通信、用电负荷及休眠状态，容易遗漏真正原因。

三、48V代码B01系统如何向12V侧供电

48V车型使用G1/3 48V蓄电池，N83/1 DC/DC转换器是48V能源管理的核心控制单元。它读取48V蓄电池状态、计算允许的电流和电压限值，并把需求发送给N127传动系统控制单元。N127再结合附加负荷确定起动机发电机的工作模式。

M264配置使用M1/10起动机发电机；M256配置使用A79集成式起动机发电机，并配合N129控制单元。48V侧经N83/1支持12V车载电网，因此判断12V欠压时，也要检查48V蓄电池、DC/DC转换器、网络通信和起动机发电机状态。

四、混合动力系统的能源路径

混合动力车辆以A100g1高压蓄电池、N82/2蓄电池管理系统、N129/1电力电子控制单元和A79/1电机组成高压能量链。发动机控制单元参与能源管理，高压侧通过电力电子装置向12V侧供电。若需求超过转换装置当时可提供的能力，系统会按当前工况协调其他能量来源。

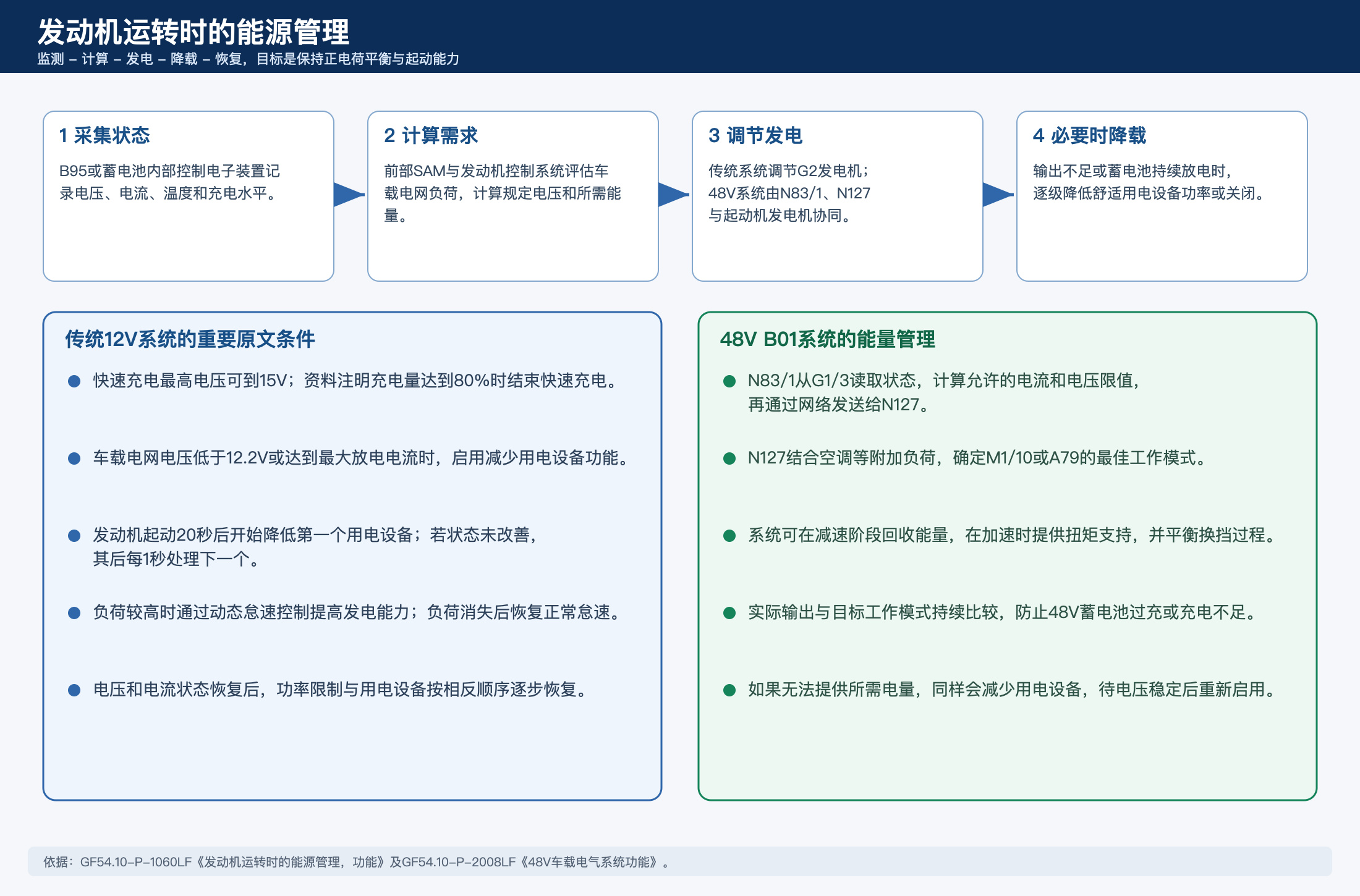

五、发动机运转时：采集、计算、调节、降载与恢复

发动机运行后，系统持续采集蓄电池状态并计算车载电网需求。传统12V系统调节G2发电机，48V系统则由N83/1、N127与起动机发电机协同完成发电、能量回收和扭矩支持。实际输出会与目标工作模式持续比较，以避免蓄电池过充或充电不足。

• 传统12V系统的快速充电最高电压可到15V；充电水平达到80%时结束快速充电。
• 车载电网电压低于12.2V或达到最大放电电流时，系统启动减少用电设备功能。
• 发动机起动20秒后开始处理第一个用电设备；状态未改善时，其后每1秒处理下一个。
• 高负荷时可以通过动态怠速控制提高发电能力；负荷消失后恢复正常怠速。
• 电压和电流重新稳定后，功率限制与用电设备按相反顺序逐步恢复。

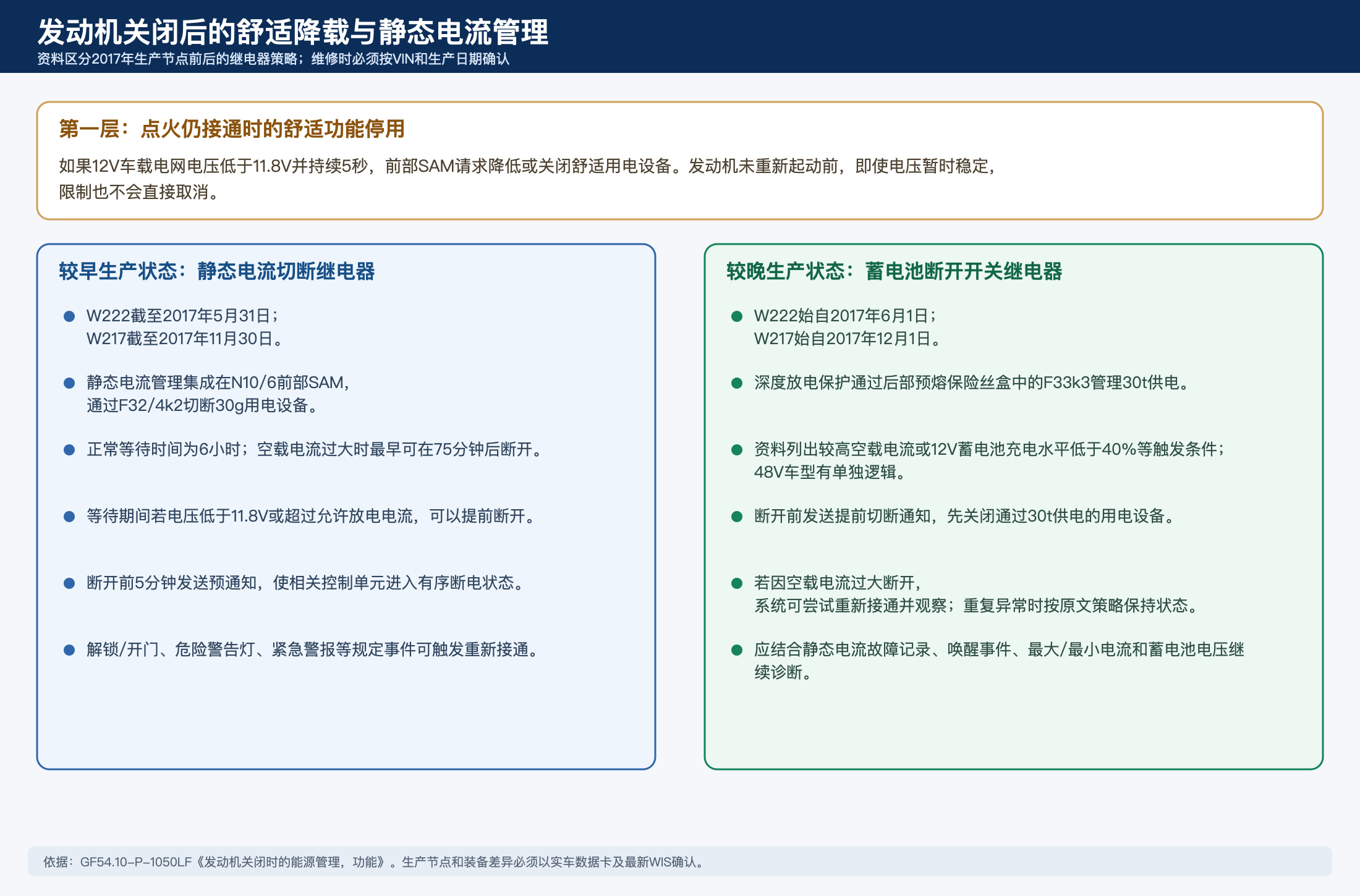

六、发动机关闭后：舒适功能为什么会被限制

发动机关闭而点火仍接通期间，如果12V车载电网电压低于11.8V并持续5秒，前部SAM会请求降低或关闭舒适用电设备。在发动机没有重新起动之前，即使电压随后暂时稳定，已经执行的输出限制也不会简单直接取消。

所以遇到座椅加热、后窗加热、鼓风机或其他舒适功能功率受限，不能立即判定该用电设备损坏。应先查看能源管理相关故障记录、蓄电池充电水平、当前电流、发电状态和车辆此前是否长时间处于点火接通状态。

七、2017年生产节点前后的静态电流策略

较早生产状态适用于W222截至2017年5月31日、W217截至2017年11月30日。静态电流管理集成在N10/6前部SAM，通过F32/4k2切断30g用电设备。正常等待时间为6小时；若空载电流过大，最早可在75分钟后断开。等待期间电压低于11.8V或超过允许放电电流时，也可以提前断开，断开前5分钟发送预通知。

较晚生产状态适用于W222自2017年6月1日、W217自2017年12月1日。深度放电保护通过后部预熔保险丝盒中的F33k3管理30t供电。触发条件包括较高空载电流或12V蓄电池充电水平低于40%等；48V代码B01车型有单独逻辑。诊断时应结合静态电流记录、唤醒事件、最大与最小电流和蓄电池电压，而不是只测一次休眠电流。

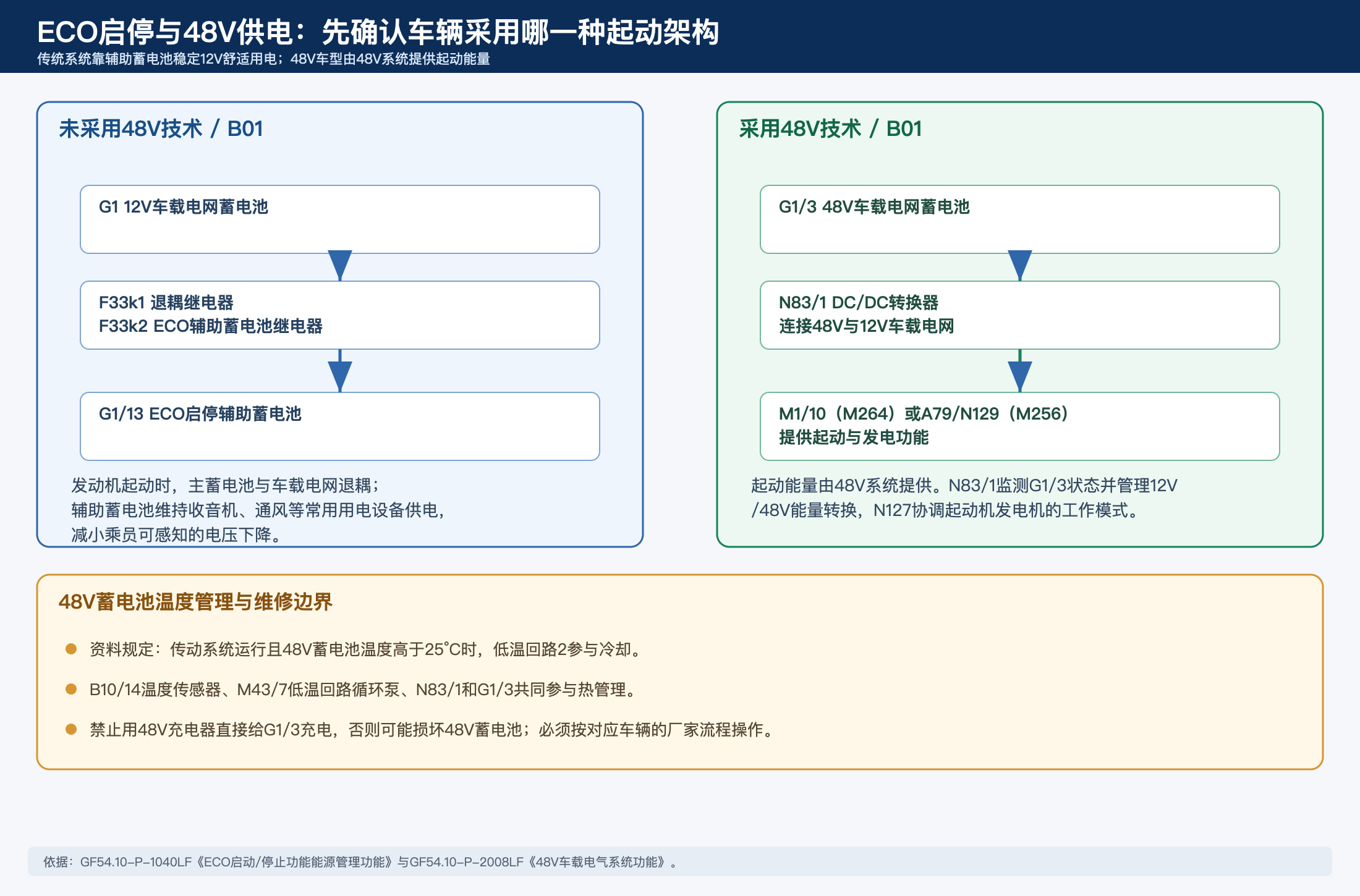

八、ECO启停：辅助蓄电池系统与48V系统的差别

未采用48V技术的车辆使用G1/13 ECO启停辅助蓄电池，并通过F33k1退耦继电器和F33k2 ECO辅助蓄电池继电器工作。发动机重新起动时，主蓄电池与车载电网退耦，辅助蓄电池维持收音机、通风等常用用电设备，减小乘员能够感觉到的电压下降。

采用48V技术代码B01的车辆由48V系统提供起动能量，N83/1管理48V与12V之间的转换，N127协调M1/10或A79的工作模式。因此，两类车辆出现ECO启停不可用时，检查路线并不相同。

九、48V蓄电池温度管理与安全边界

当传动系统运行且G1/3 48V蓄电池温度高于25°C时，低温回路2参与冷却。B10/14温度传感器、M43/7低温回路循环泵、N83/1和G1/3共同参与热管理。温度信号、冷却回路和泵工作异常，都可能影响允许充放电功率。

WIS明确给出维修边界：不能用48V充电器直接给G1/3充电，否则可能损坏48V蓄电池。涉及48V部件、断电、重新投入运行和更换后的初始化时，必须执行对应车型和生产状态的厂家流程。

十、按WIS思路组织诊断

• 先确认VIN、生产日期、发动机、代码B01和混合动力装备，确定12V、48V或高压架构。
• 读取蓄电池电压、电流、温度、充电水平、规定电压和发电机或DC/DC实际值，比较相互关系和变化趋势。
• 检查LIN、CAN通信以及相关控制单元故障，不把通信中断误判为单一蓄电池故障。
• 对发动机关闭后的故障，记录车辆休眠时间、唤醒来源、30g或30t状态和静态电流历史。
• 对ECO启停故障，先区分辅助蓄电池式与48V式起动架构，再检查对应继电器、蓄电池和能量转换部件。
• 所有阈值和维修操作均需按车辆对应的最新WIS文件复核。
