本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | GI54.10-P-044026，版本2 |
|---|---|
| 功能组 | 54.10 蓄电池，供电，电压互感器 |
| 日期 | 2008-12-28 |
| 适用范围 | 自下列车辆识别号起安装了优化型备用保险丝盒 W204...A258657 W204...F298109 S204...F305277 X204...F305383 |
一、故障现象与投诉条件
- 起动机运转，发动机不起动（燃油泵端子 30g 供电）
- 选档杆无法从位置“P”移出
- 无法在备用保险丝盒测量端子 30g
- 只有端子 30 和端子 30g 已电气连接，才能进行快速测试
二、原通告列出的可能原因
障）
三、检查与补救步骤
况见
GF54.15-P-1256-07CE）
- 此时可以通过 DAS 诊断
- 如果可以听到闭合声，则尾部信号采集及促动控制模组（SAM-H）以及备用保险丝盒促动导线正常
--> 更换备用保险丝盒，自生产日期 2008 年 11 月 19 日起优化了备用保险丝盒（附录_1）
障记忆
附件
文件 描述
Anhang_1.pdf 日期
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A2045403750 备用保险丝盒 1 索引 28 X
A2045403850 备用保险丝盒 1 索引 28 X
A2045403550 备用保险丝盒 1 索引 28 X
A2045403650 备用保险丝盒 1 索引 28 X
A2045403050 备用保险丝盒 1 索引 28 X
A2045400250 备用保险丝盒 1 索引 28 X
A2045401150 备用保险丝盒 1 索引 28 X
操作号与损坏代码
容 时间 损坏代码 提示
54-1010 检查电气设备，确认诊断 54304 73
54-1355 更换前部备用保险丝盒（检测后） 54304 73
54-7989 将接地电缆从车载电网蓄电池上断开 / 连
接
54304 73
54-1011 进行快速测试 54304 73

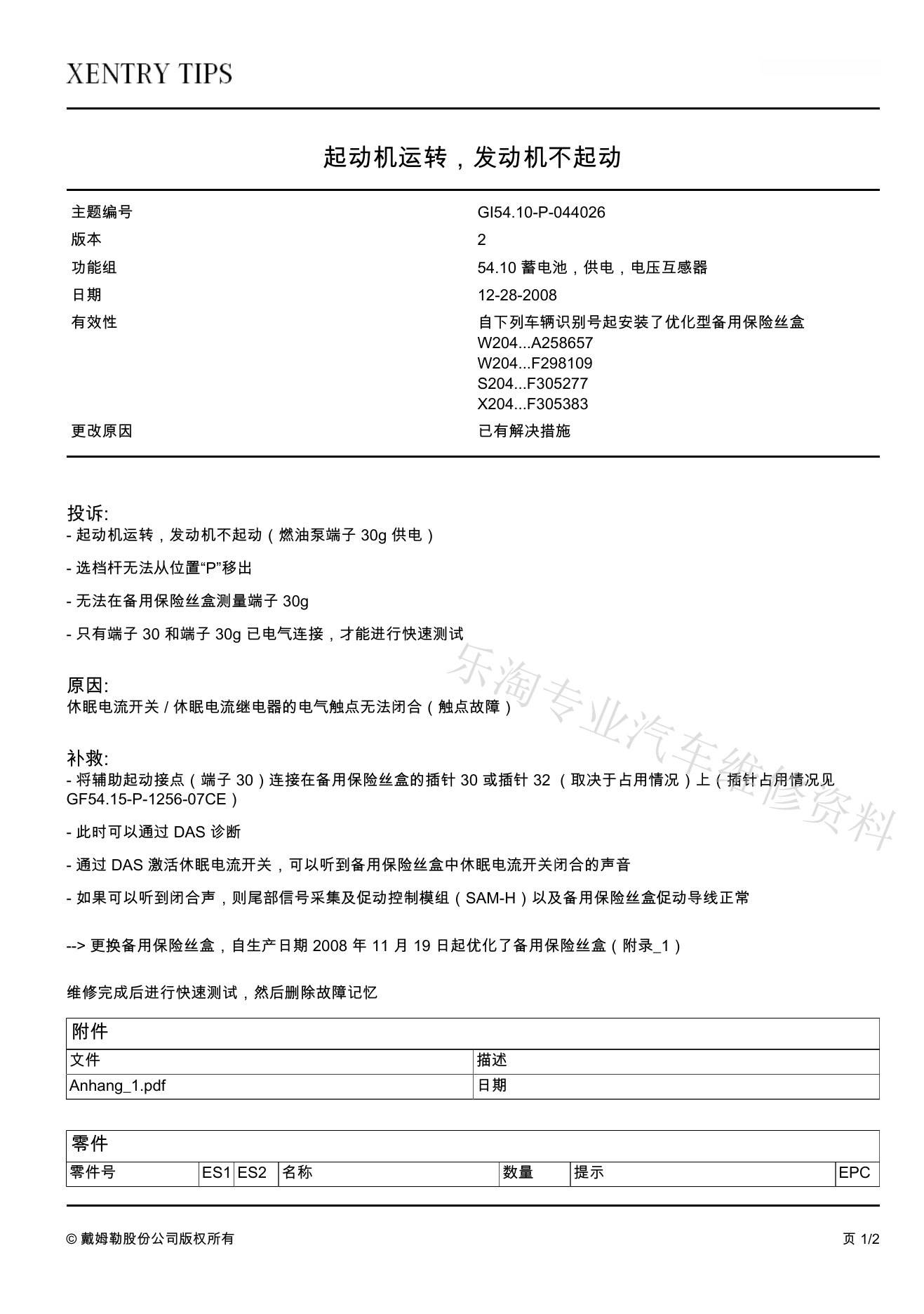

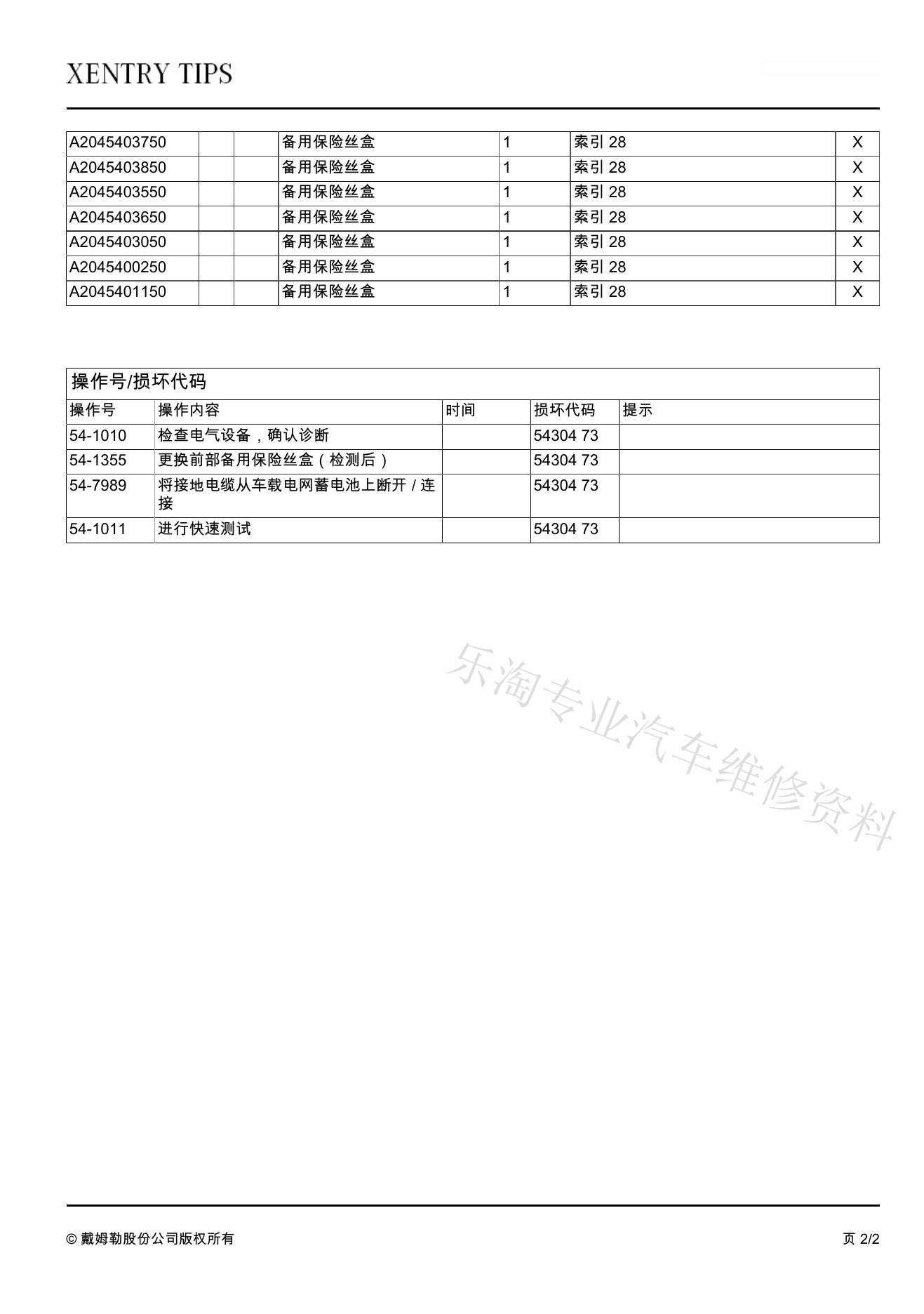

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
